ＬＵＸ　ＫＭＱ６０　３台目修理記録２
平成２２年１１月２８日到着　　平成２３年月日完成
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる予備真空管測定
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定 。
Ｕ１０．　付属真空管　「５０ＣＡ１０」。　左から１本目．２．３．４本目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　５０ＣＡ１０相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝−２２Ｖ」。
　　　　　　1965/1971全日本真空管ﾏﾆｭｱﾙ、1995ｵｰﾃﾞｨｵ用真空管マニアルより。
Ｕ１１．　付属１本目　「５０ＣＡ１０」。　Ｇｍ測定＝８２００μmho、ＩＰ＝８７．１ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｕ１２．　付属２本目　「５０ＣＡ１０」。　Ｇｍ測定＝１４０００μmho、ＩＰ＝１４３．４ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｕ１３．　付属３本目　「５０ＣＡ１０」。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１３５．１ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｕ１４．　付属４本目　「５０ＣＡ１０」。　Ｇｍ測定＝１４４００μmho、ＩＰ＝１０９．３ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｕ２．　付属真空管。　左から１本目６ＡＱ８、２本目６ＡＱ８、１本目６２６７、２本目６２６７。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　６２６７相互コンダクタンス＝２０００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。
　　　　　　　６ＡＱ８相互コンダクタンス＝５９００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１＝−２．３Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｕ２１．　付属１本目「６２６７」。　Ｇｍ測定＝２０００μmho。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」

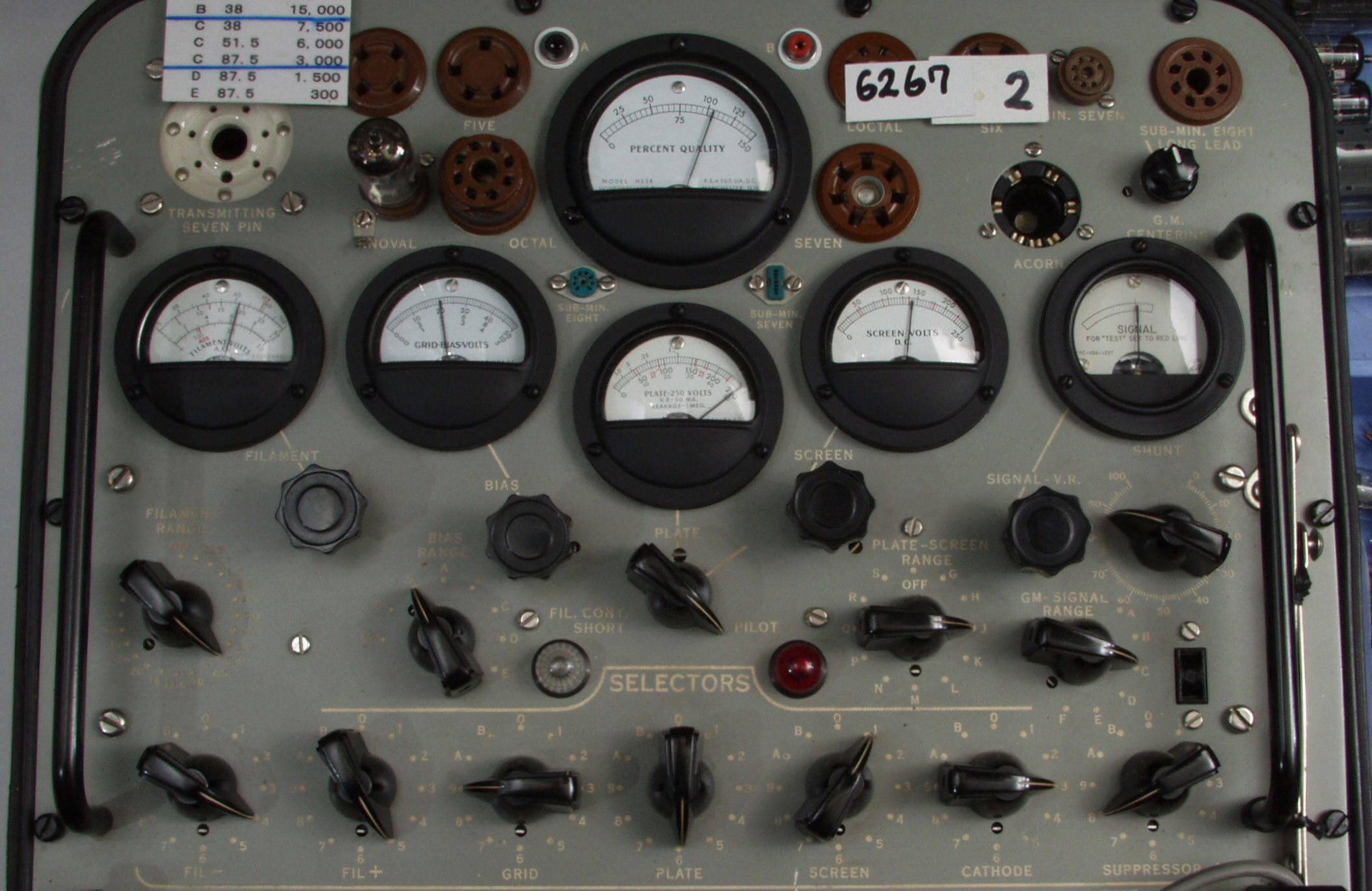

Ｕ２２．　付属２本目「６２６７」。　Ｇｍ測定＝２１００μmho。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」

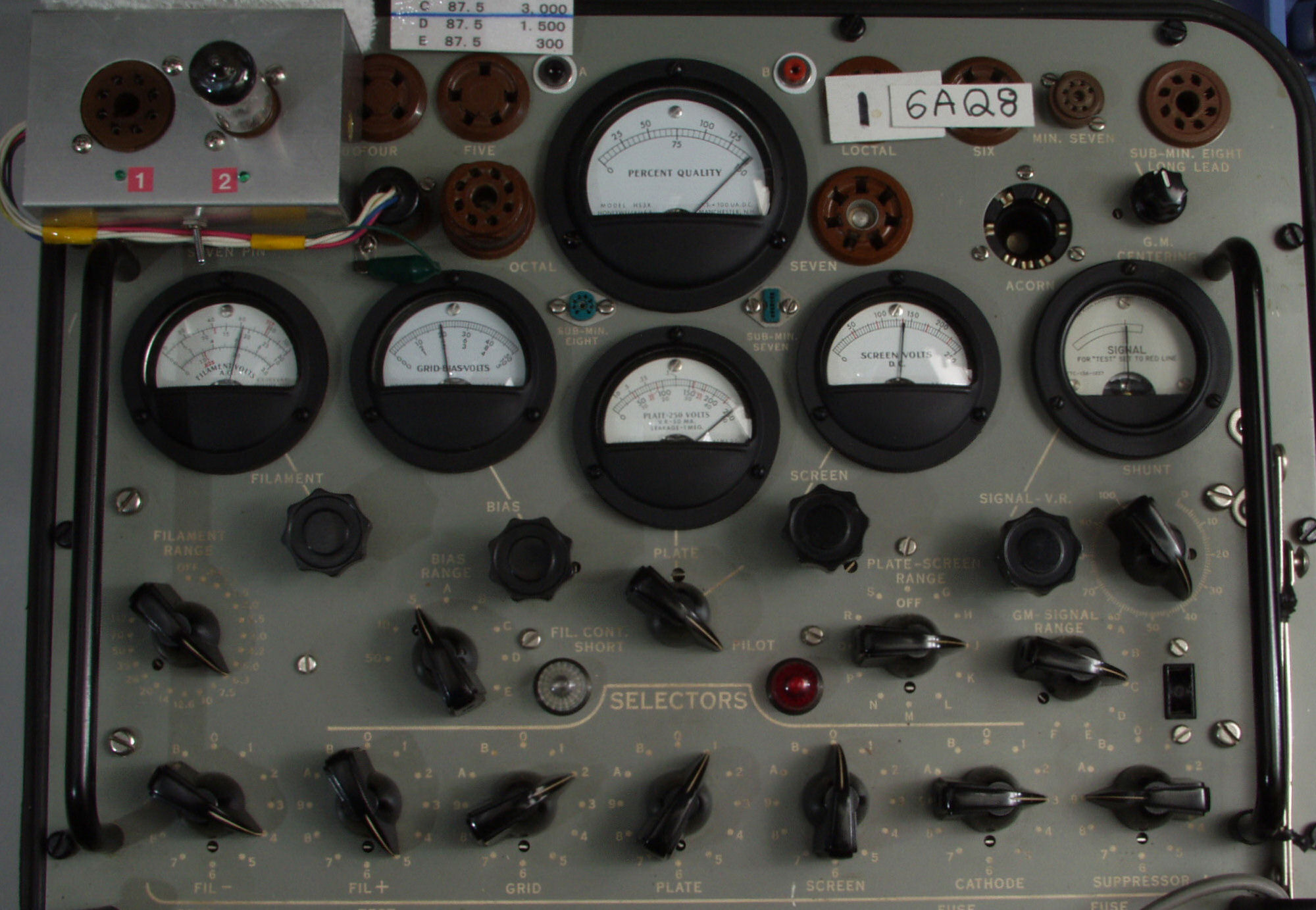

Ｕ３１１．　付属１本目「６ＡＱ８」ユニット１。　Ｇｍ測定＝５４４０μmho。
　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。

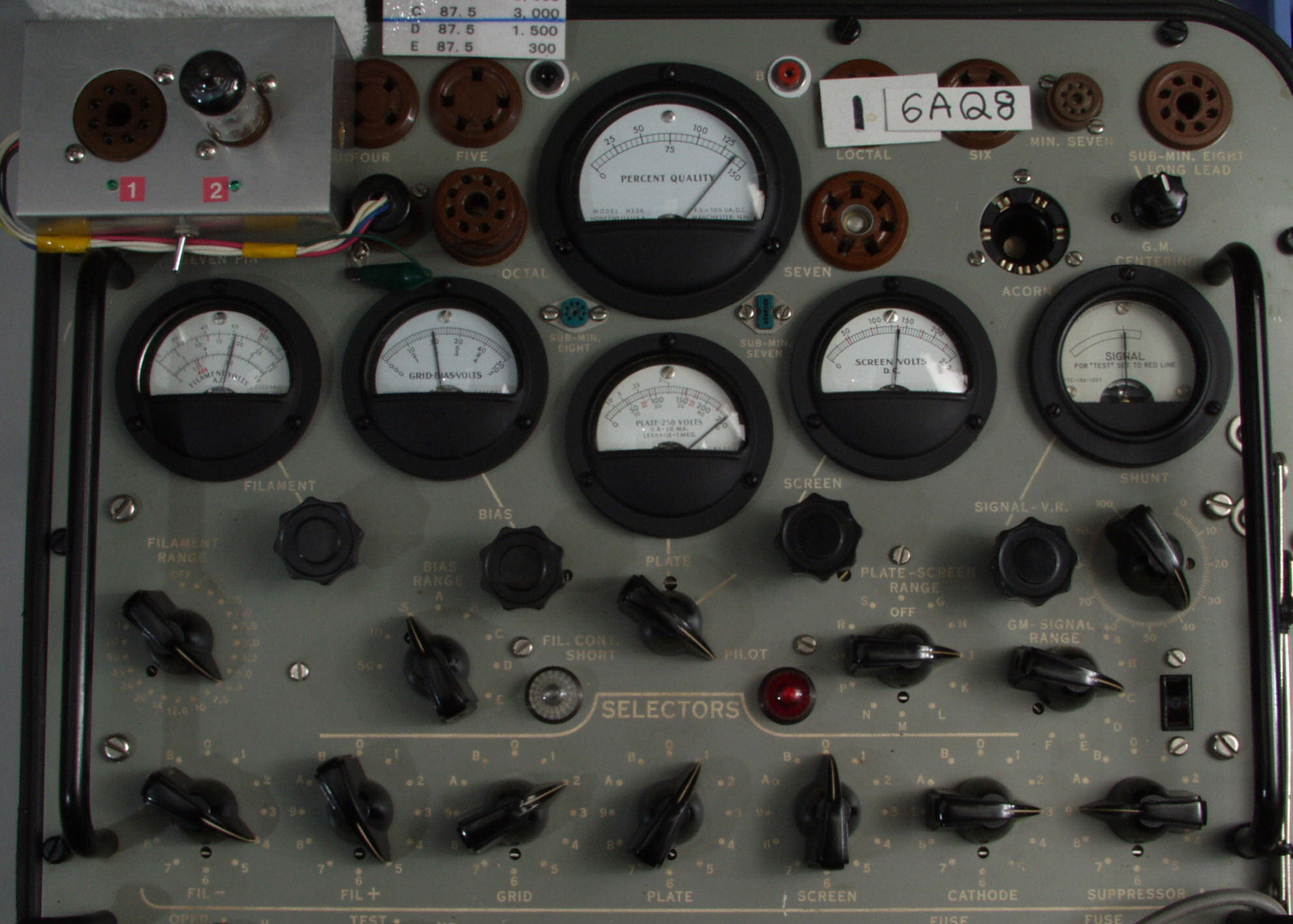

Ｕ３１２．　付属１本目「６ＡＱ８」ユニット２。　Ｇｍ測定＝６０００μmho。
　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。

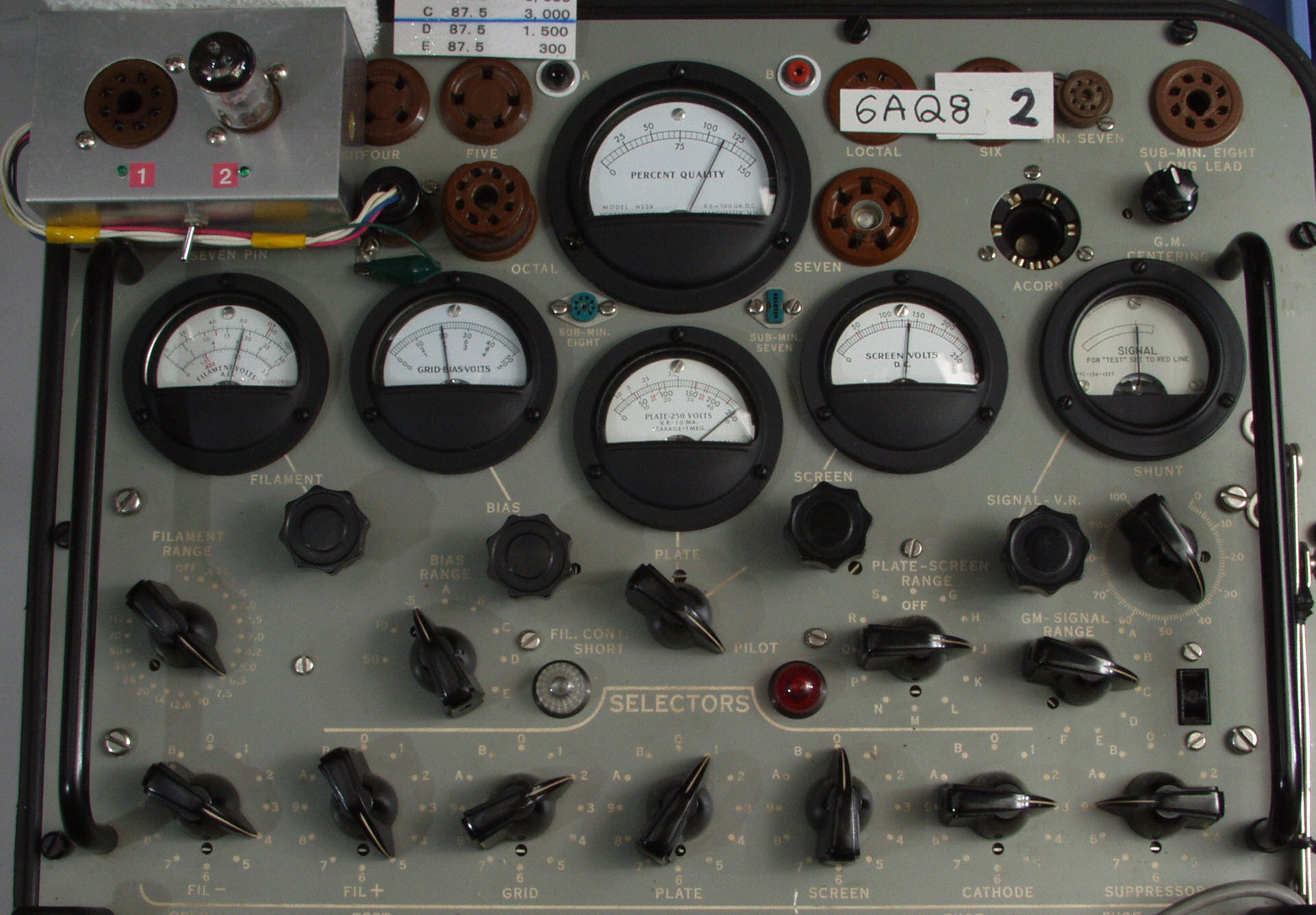

Ｕ３２１．　付属２本目「６ＡＱ８」ユニット１。　Ｇｍ測定＝４２００μmho。
　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。
Ｕ３２２．　付属２本目「６ＡＱ８」ユニット２。　Ｇｍ測定＝５２８０μmho。
　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。
Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる新品購入真空管測定
Ｖ０．　予備球「５０ＣＡ１０」−４本。　　左から１本目．２．３．４本目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　５０ＣＡ１０相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝−２２Ｖ」。
　　　　　　1965/1971全日本真空管ﾏﾆｭｱﾙ、1995ｵｰﾃﾞｨｵ用真空管マニアルより。
Ｖ０１．　予備球「５０ＣＡ１０」−４本、足（ピン）の方から見る。
Ｖ１１．　予備球１本目　「５０ＣＡ１０」　Ｇｍ測定＝１６８００μmho、ＩＰ＝１５７．５ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｖ１２．　予備球２本目　「５０ＣＡ１０」　Ｇｍ測定＝１６５００μmho、ＩＰ＝１５５．３ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」
Ｖ１３．　予備球３本目　「５０ＣＡ１０」　Ｇｍ測定＝１５０００μmho、ＩＰ＝１４５．２ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」
Ｖ１４．　予備球４本目　「５０ＣＡ１０」　Ｇｍ測定＝１６０００μmho、ＩＰ＝１５７．４ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」
Ｖ２．　予備球　左から１本目６ＤＴ８、２本目６ＤＴ８、１本目６２６７、２本目６２６７。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　６２６７相互コンダクタンス＝２０００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。
　　　　　　　６ＤＴ８相互コンダクタンス＝５９００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１＝−２．３Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

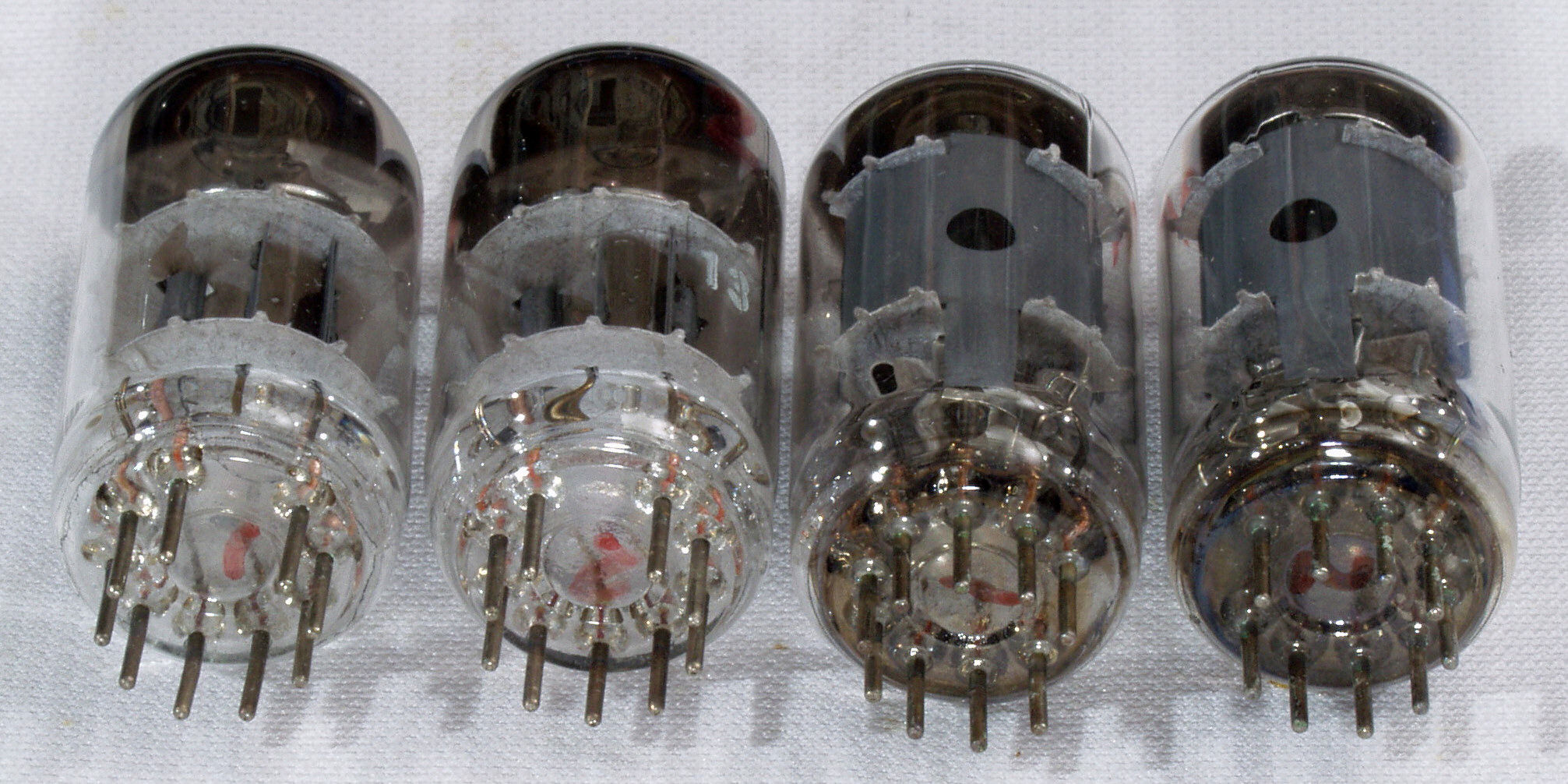

Ｖ２１．　予備球６ＤＴ８、６２６７、足（ピン）の方から見る。

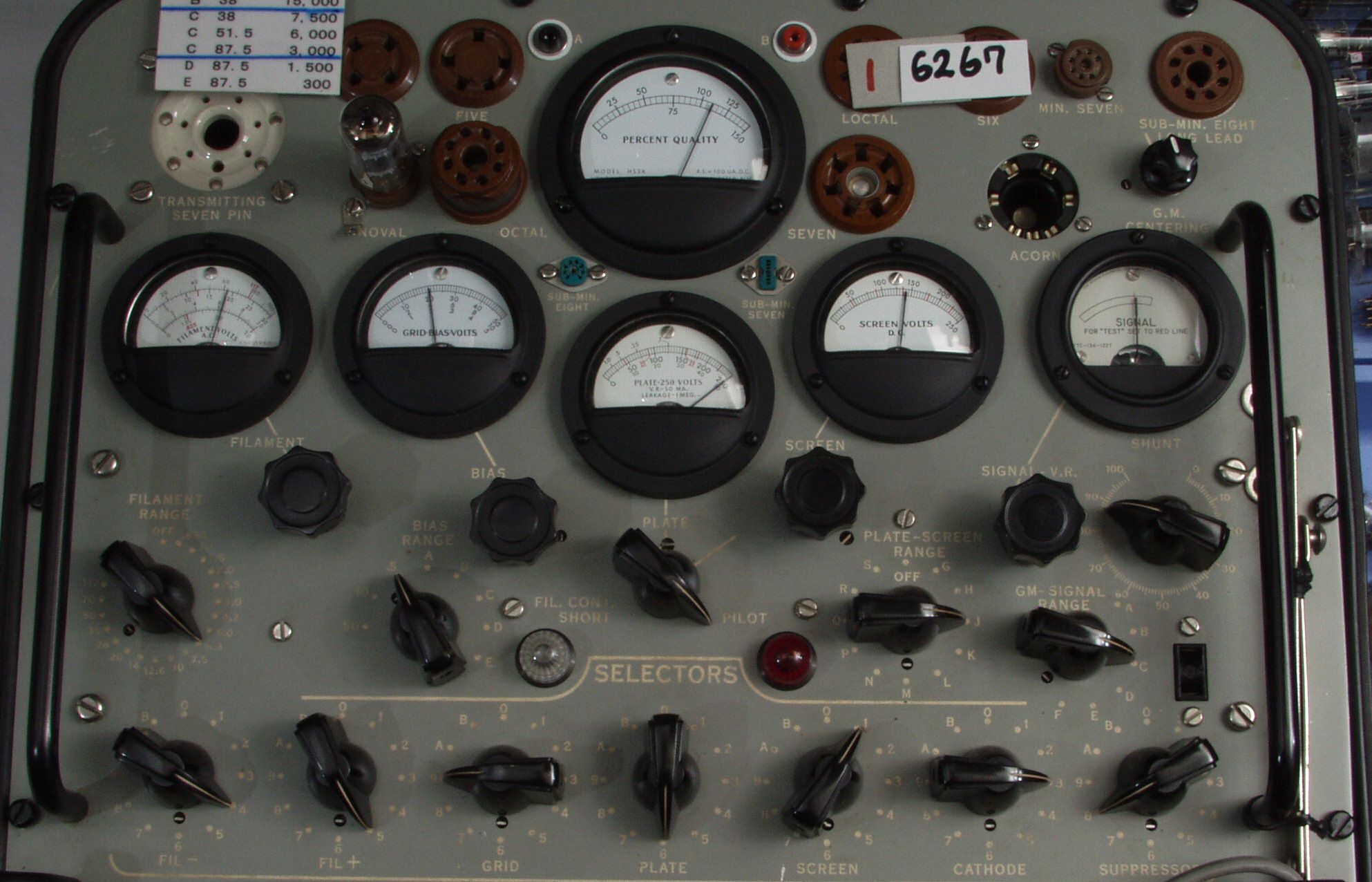

Ｖ３１．　予備球１本目「６２６７」　Ｇｍ測定＝２２００μmho。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」

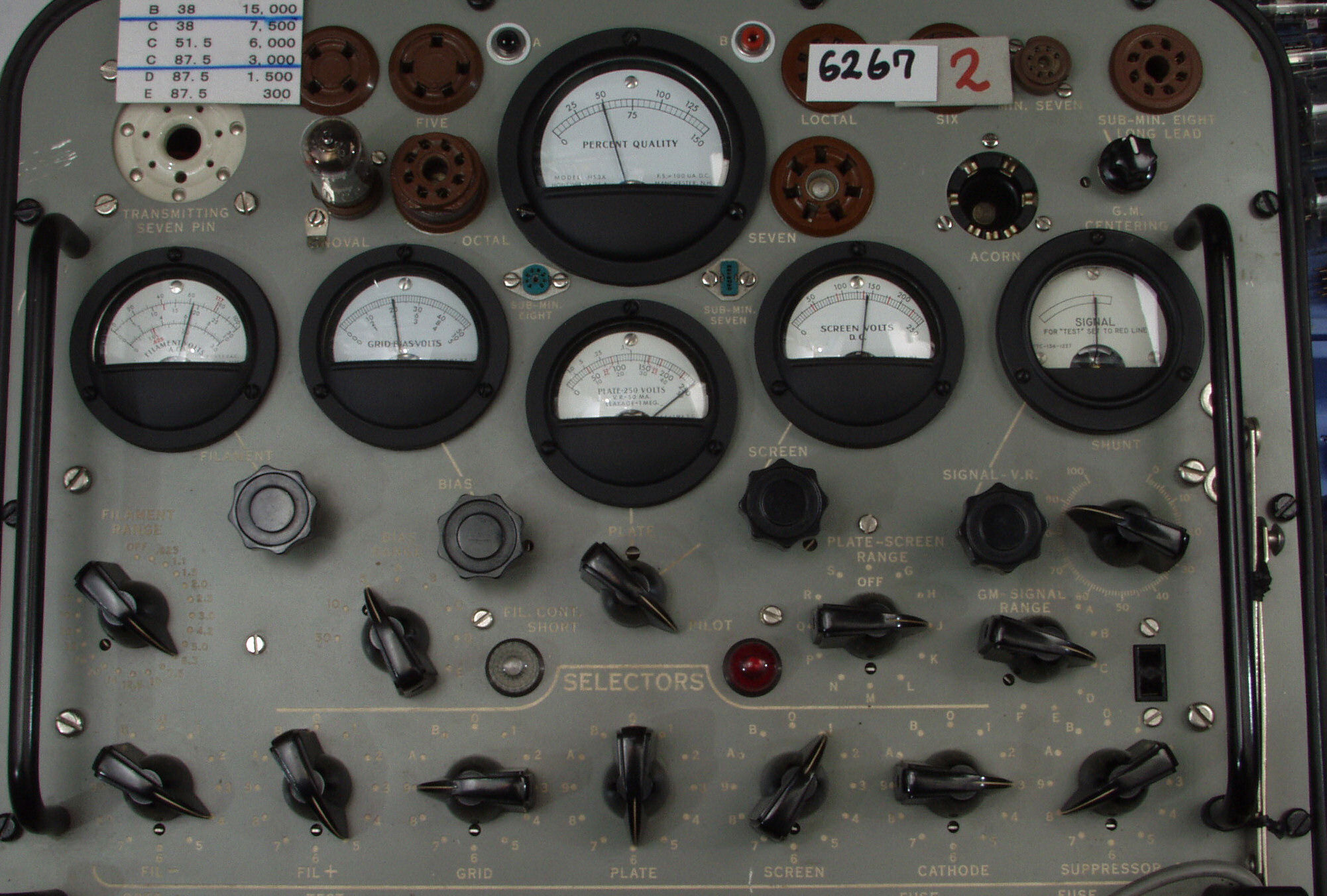

Ｖ３２．　予備球２本目「６２６７」　Ｇｍ測定＝１０００μmho。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」
Ｖ４１１．　予備球１本目「６ＤＴ８」ユニット１。　Ｇｍ測定＝６０００μmho。
　　　　　　　　Ｃレンジ＝７５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。
Ｖ４１２．　予備球１本目「６ＤＴ８」ユニット２。　Ｇｍ測定＝６０００μmho。
　　　　　　　　Ｃレンジ＝７５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。

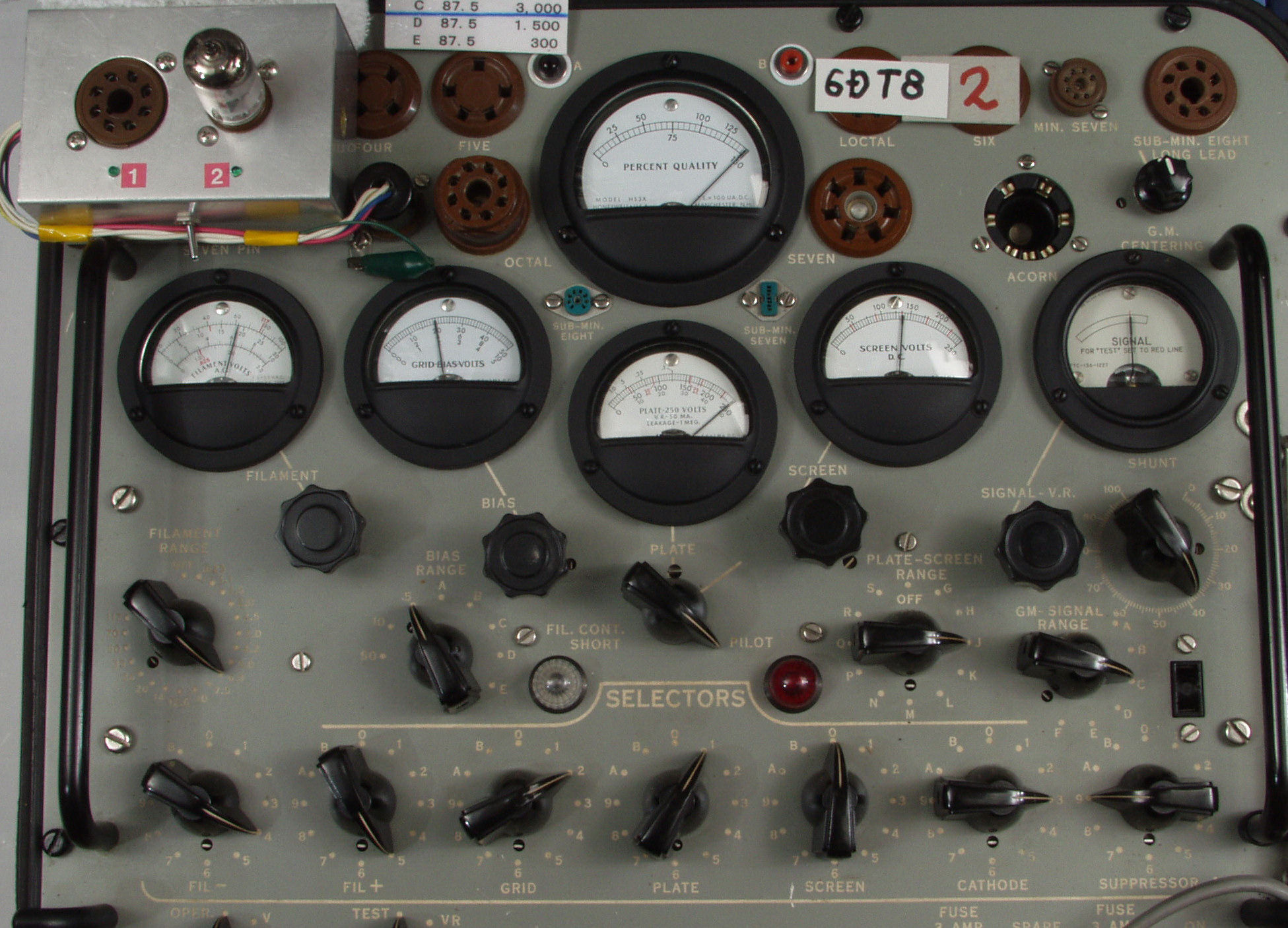

Ｖ４２１．　予備球２本目「６ＤＴ８」ユニット１。　Ｇｍ測定＝００μmho。
　　　　　　　　Ｃレンジ＝７５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。

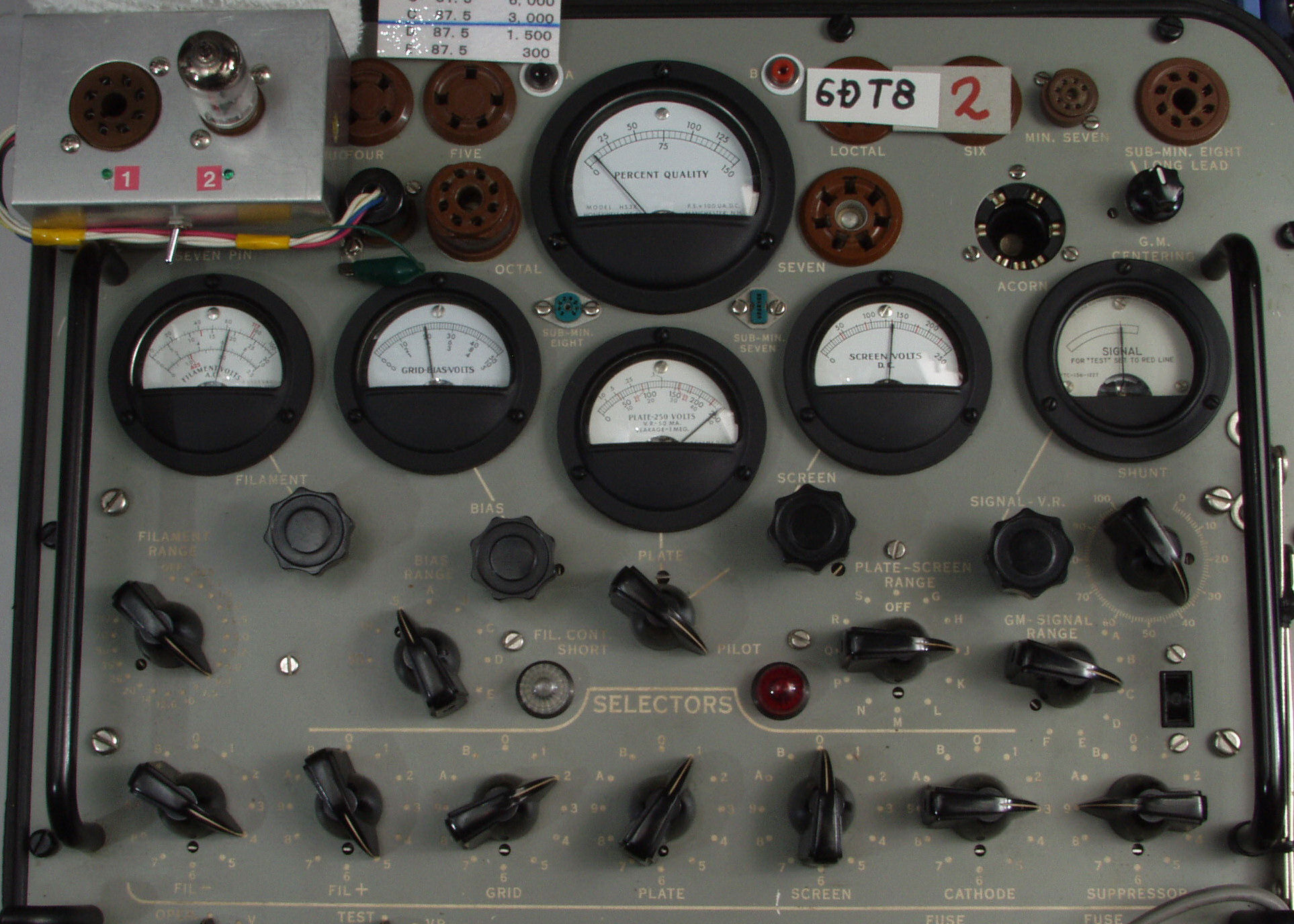

Ｖ４２２．　予備球２本目「６ＤＴ８」ユニット２。　Ｇｍ測定＝６０００μmho。
　　　　　　　　Ｃレンジ＝７５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」。
