ＬＵＸＭＡＮ　ＫＭＱ６０　修理

平成１３年１０月

A．修理前の状況 　　ハムが出る。 B．原因 　　電源の電解コンデンサの容量抜け。 　　終段５０ＣＡ１０のエミゲン。 　　バイアス調整不良。 Ｃ．修理状況 　　終段６ＣＡ７　４本交換 　　整流はダイオードに１Ａ／４００Ｖ〜３Ａ／１０００Ｖに交換。 　　バイアス、バランス半固定ＶＲ交換。 　　バイアス、バランス調整。 　　配線手直し、補強。 　　各部ハンダ補正。 　　電解コンデンサー追加。 Ｄ．使用部品 　　終段真空管６ＣＡ７　　　　　４本。 　　整流はダイオード　　　　５本。 　　半固定ＶＲ　　　　　　　　　４個。 　　電解ｺﾝﾃﾞﾝｻー　　　　　　２個。 　　抵抗　　　　４個 Ｅ．修理費　１６，０００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　ＬＵＸ　ＫＭＱ　６０　の仕様（マニアルより）

１．シャシ下。　整流ダイオード、バランスＶＲ、バイアスＶＲは交換する。.

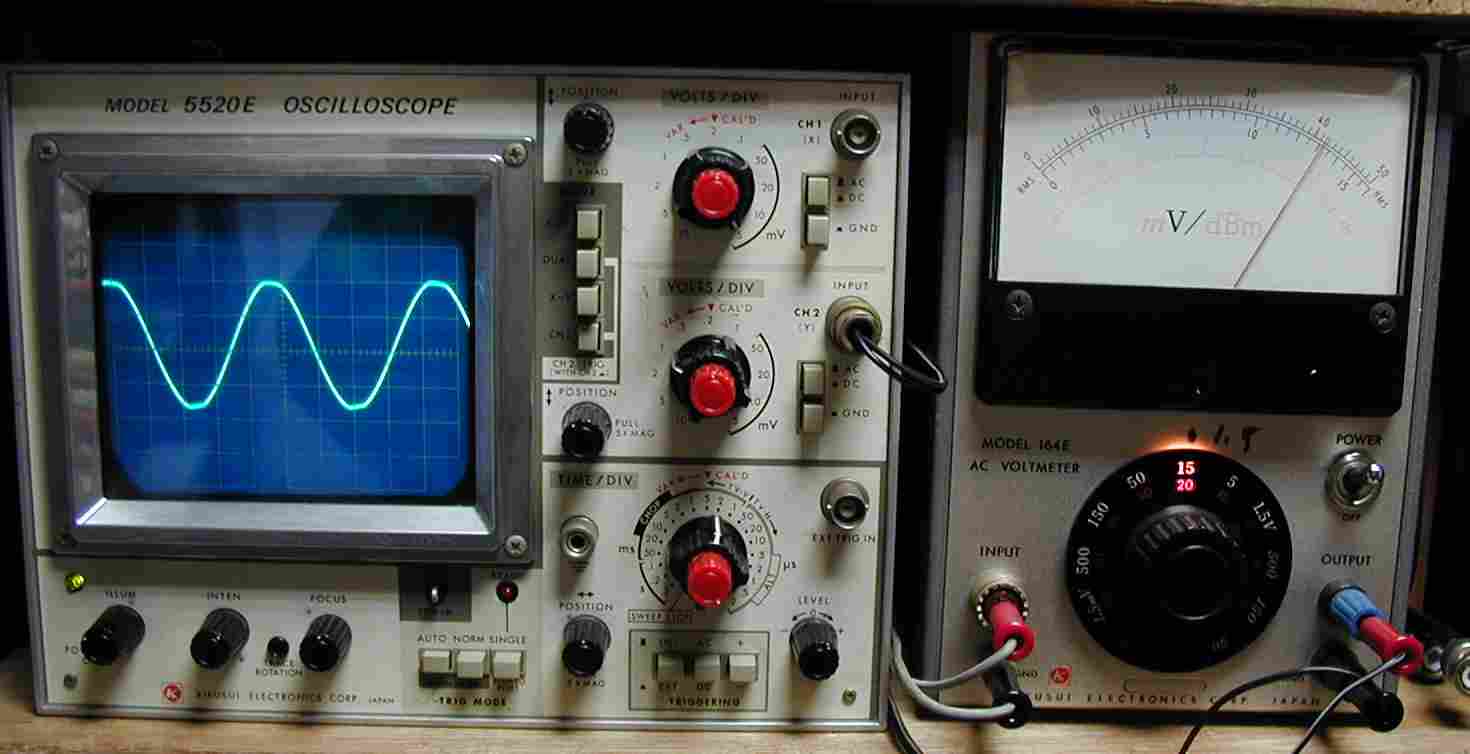

１．出力測定

２．１３．２Ｖ＝２１．８Ｗでクリープかなり終段がエミ減。

３．このＡＭＰの終段出力管　５０Ｃ−Ａ１０は存在が少ないため、６ＣＡ７に変更誌他方が良い。 　最近の５０Ｃ−Ａ１０は馬鹿値なので、安く、入手容易な６ＣＡ７がお勧めです。 　今回は見送りですが、改造費は、およそ２万円です。

Ｓ．ＬＵＸ　ＫＭＱ　６０　の仕様（マニアルより）

型式　ＬＵＸ　ＫＭＱ　６０ 管球式ステレオパワーアンプ　ＫＭＱ　６０ 連続出力 30W/30W（4、8、16Ω） 全高調波歪率 0.1％（1W出力時）、　0.3％（最大出力時） 周波数特性 15Hz〜60,000Hz -1dB SN比 90dB以上 残留雑音 0.7mV以下 ダンピングファクター 約15（1kHz） 入力感度 850mV（定格出力時） 入力インピーダンス 250kΩ 負荷インピーダンス 4Ω、8Ω、16Ω（スイッチ切換） 使用真空管 終段出力真空管＝50CA10：4個、　6DT8/6AQ8：2個、　6267：2個 使用半導体 DS16A：4個、　DS16C：1個 消費電力 160W 外形寸法 幅410×高さ160×奥行205mm 重量 13.8kg 別売 ボンネット B-60（\4,500）、　アッセンブリマニュアル（\500）
