Ｍｃｉｎｔｏｓｈ　Ｃ２２．　６台目修理記録

「同時修理　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　４台目」　　　　　　　　　　　　　　　　　　　　　　　　　　平成２１年３月１２日持込　　５月６日完成

Ａ．　修理前の状況 オーバホール修理依頼 ＡＥ．　修理前点検測定 Ｂ．　原因 経年変化による劣化 Ｃ．　修理状況 フィルム・コンデンサー交換 電解コンデンサー交換 ＭＴ９ピンソケット交換 遅延リレー組込 配線手直し、補強 経年劣化による各部ハンダ補正 ＲＣＡ端子交換 ＣD．　TubeTester　Ｈｉｃｋｏｋ６００Ａによる付属真空管測定 ＣＥ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｄ．　使用部品 フィルム・コンデンサー　　　　　　　　　　　１６個 電解コンデンサー　　　　　　　　　　　　　　１２個 ＭＴ９ピンソケット　　　　　　　　　　　　　　　６個 リレー　　　　　　　　　　　　　　　　　　　　　　１個 整流ダイオード　　　　　　　　　　　　　　　　２個 整流ブリッジ　　　　　　　　　　　　　　　　　　１個 抵抗　　　　　　　　　　　　　　　　　　　　　　　４個 ＲＣＡ端子　　　　　　　　　　　　　個 Ｅ．　調整・測定 ＥＥ．上位測定器による　調整・測定 Ｆ．　修理費　　１２８，０００円　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　＜＜真空管別途＞＞

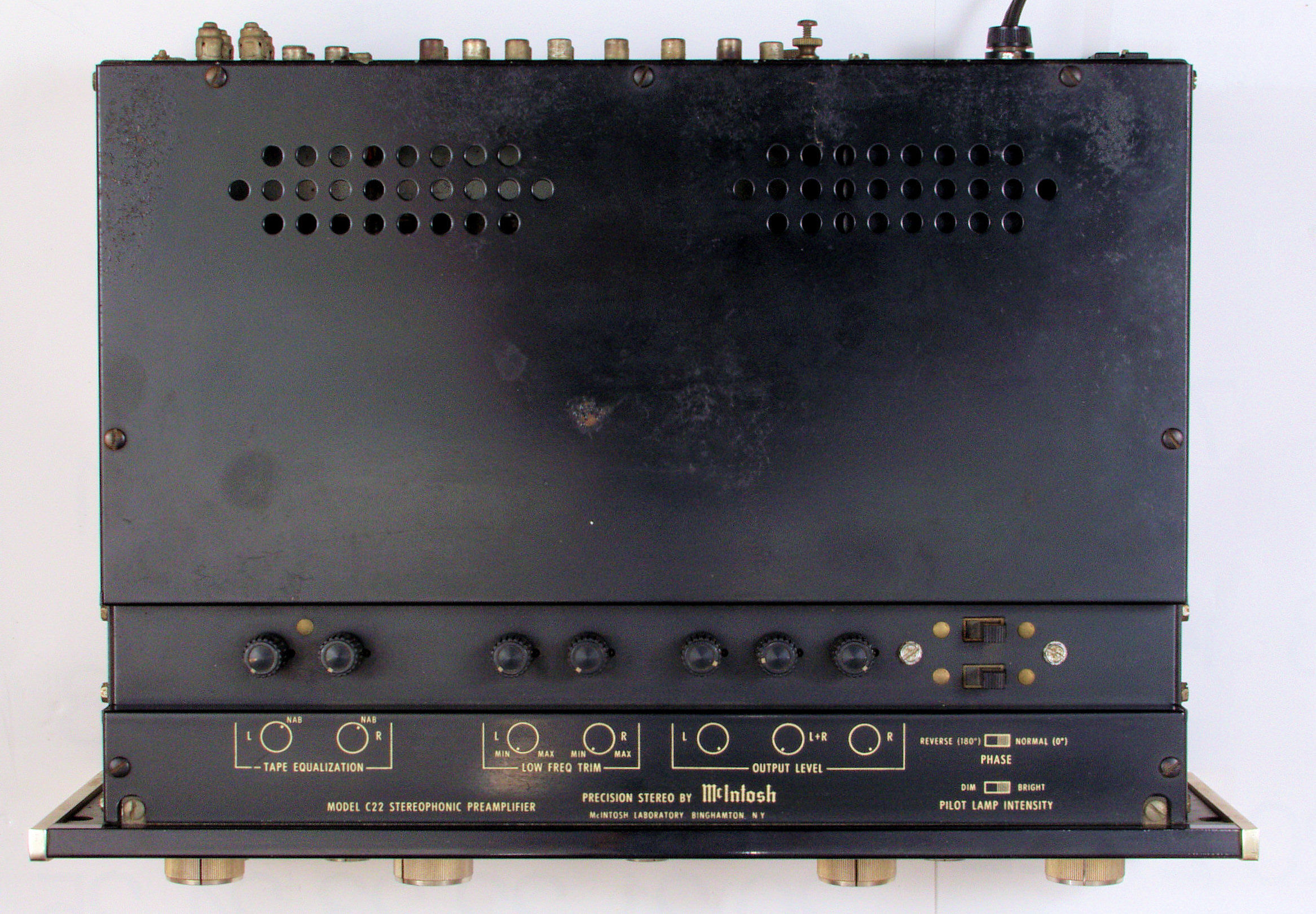

Ａ．　修理前の状況 Ａ１１．　点検中　外観前から見る。

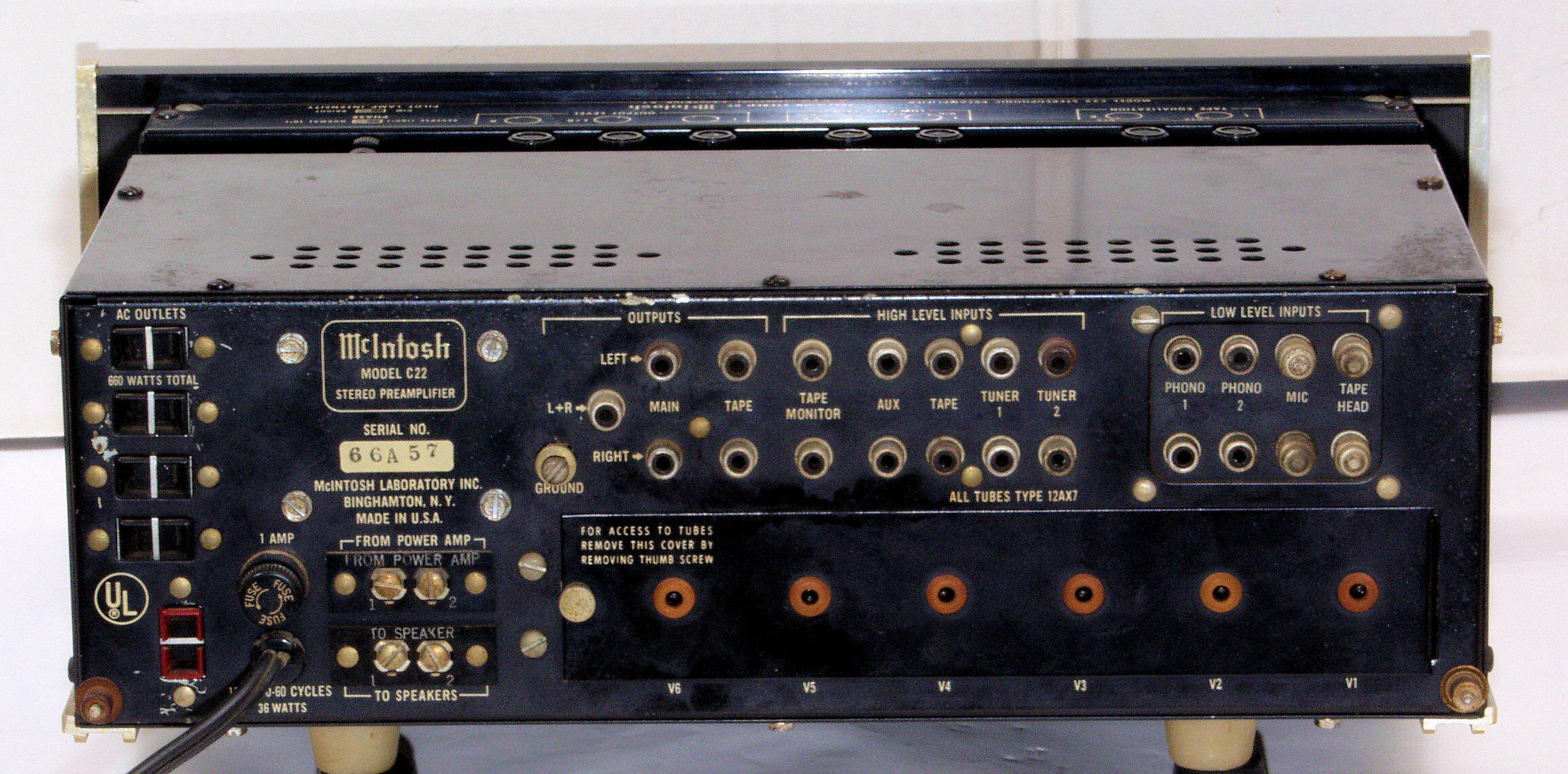

Ａ１２．　点検中　外観後から見る。

Ａ１３．　点検中　外観入出力RCA端子郡、テフロン絶縁製に交換可能

Ａ２１．　点検中　外観上から見る。

Ａ２２．　点検中　外観右前上から見る。

Ａ２３．　点検中　外観左後上から見る。

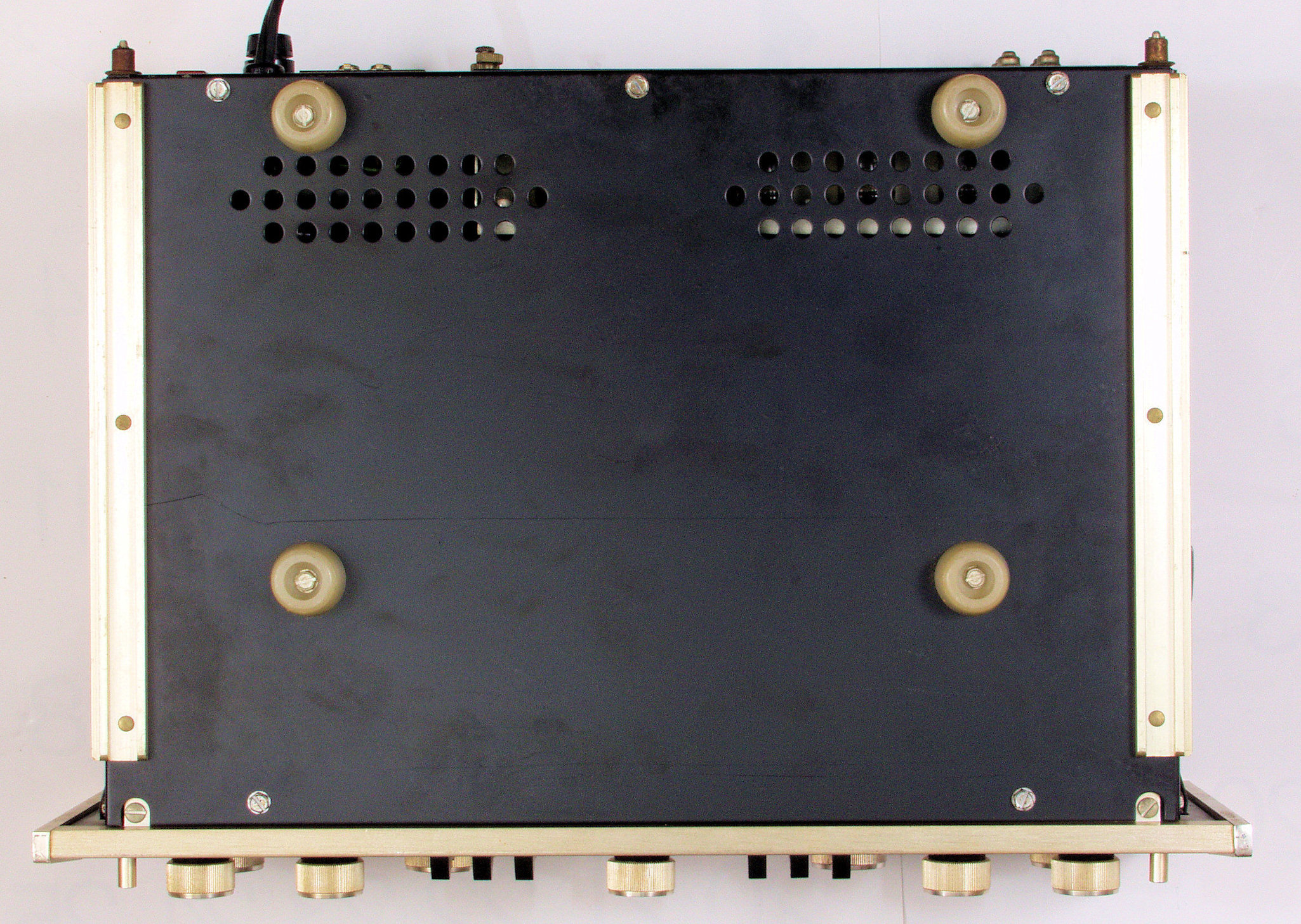

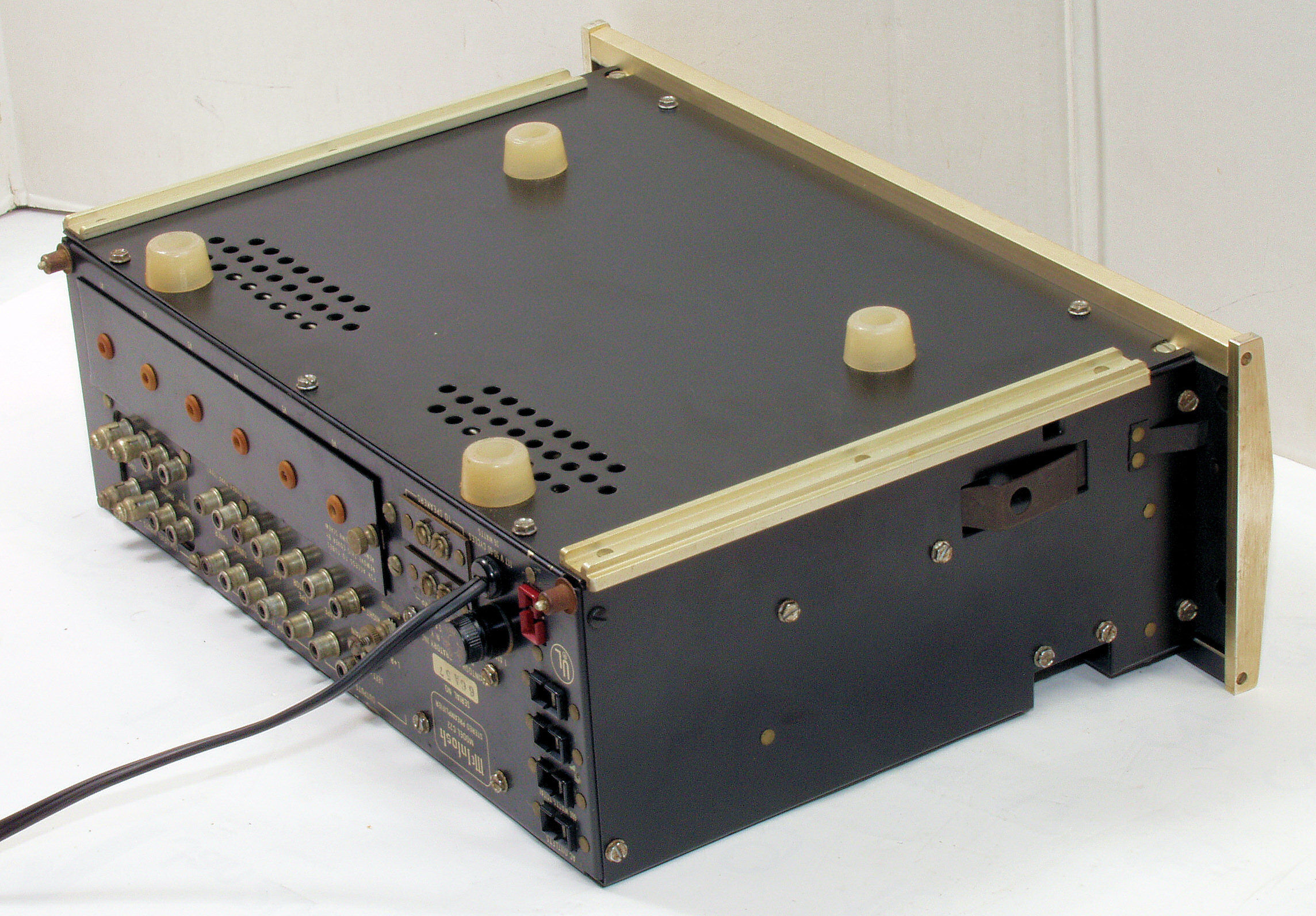

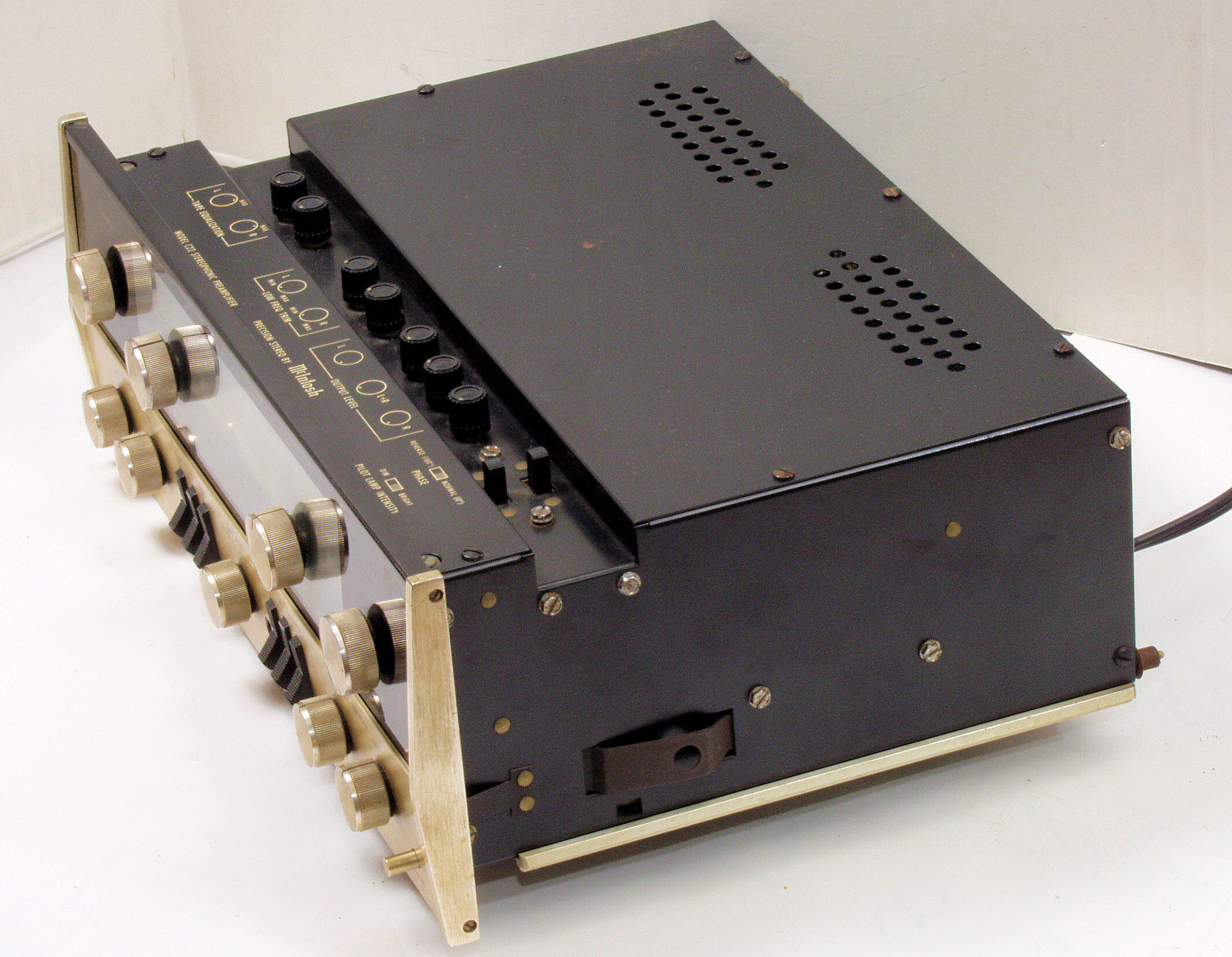

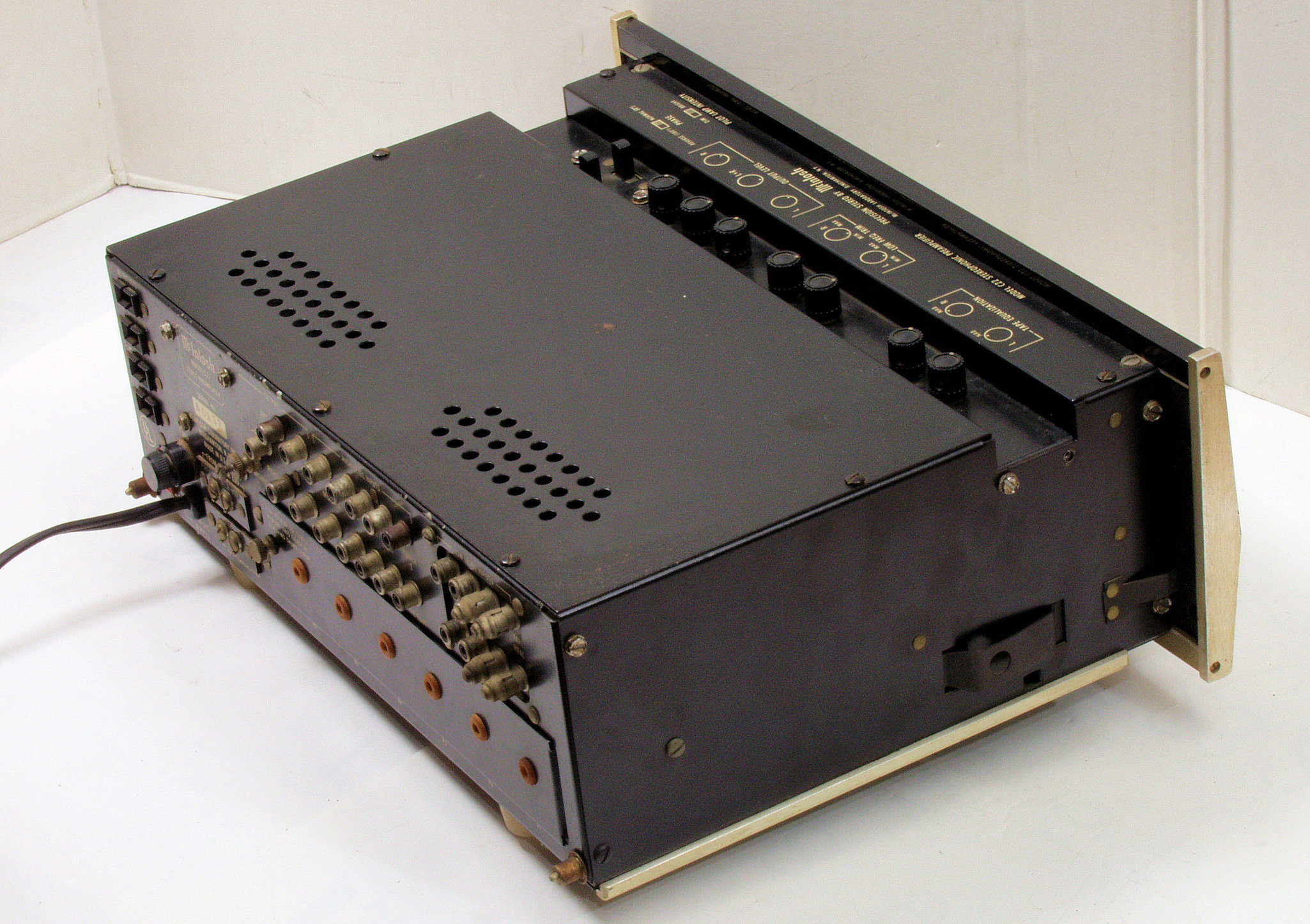

Ａ３１．　点検中　外観下から見る。

Ａ３２．　点検中　外観左前下から見る。

Ａ３３．　点検中　外観右後下から見る。

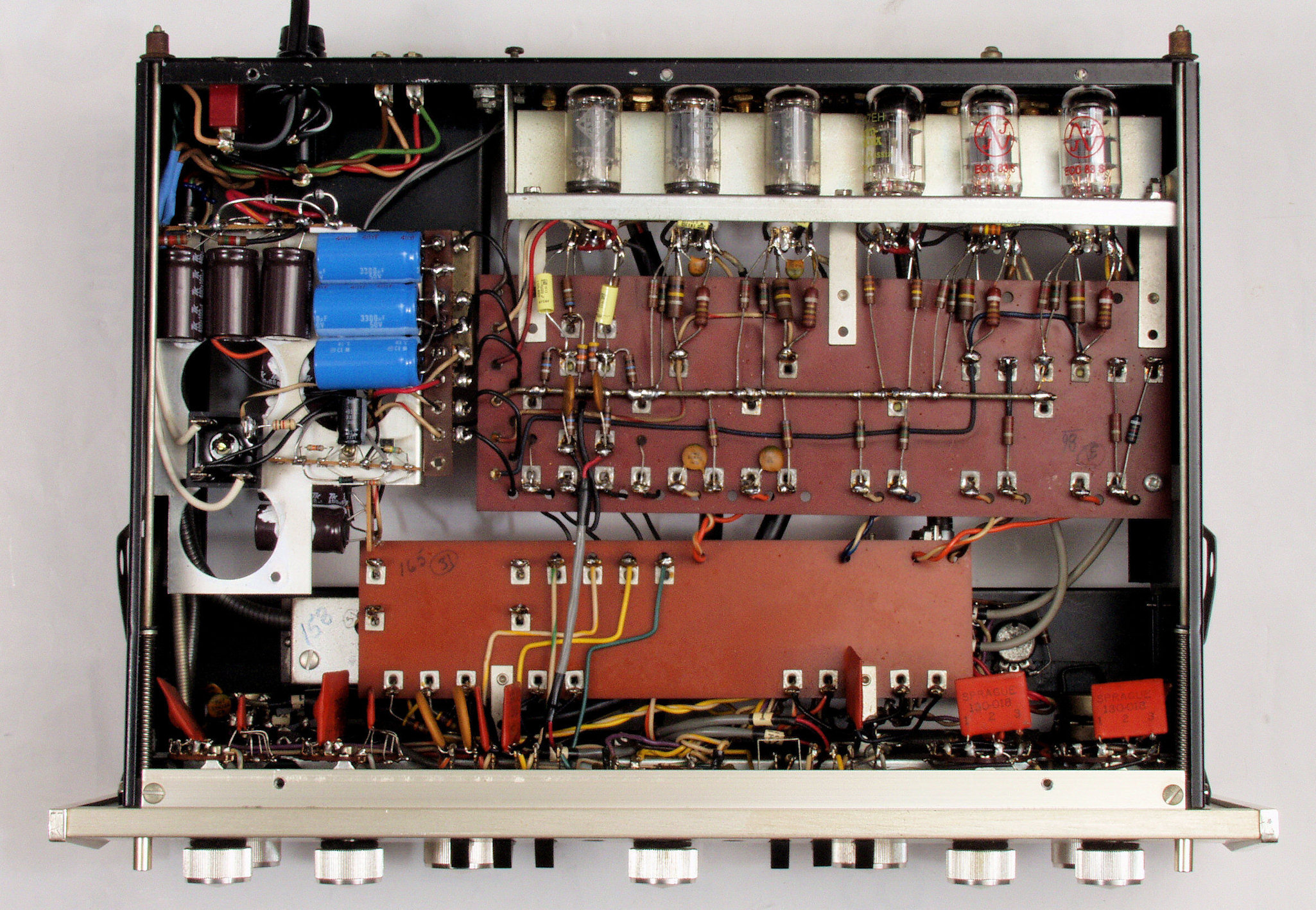

Ａ４１．　点検中　上から

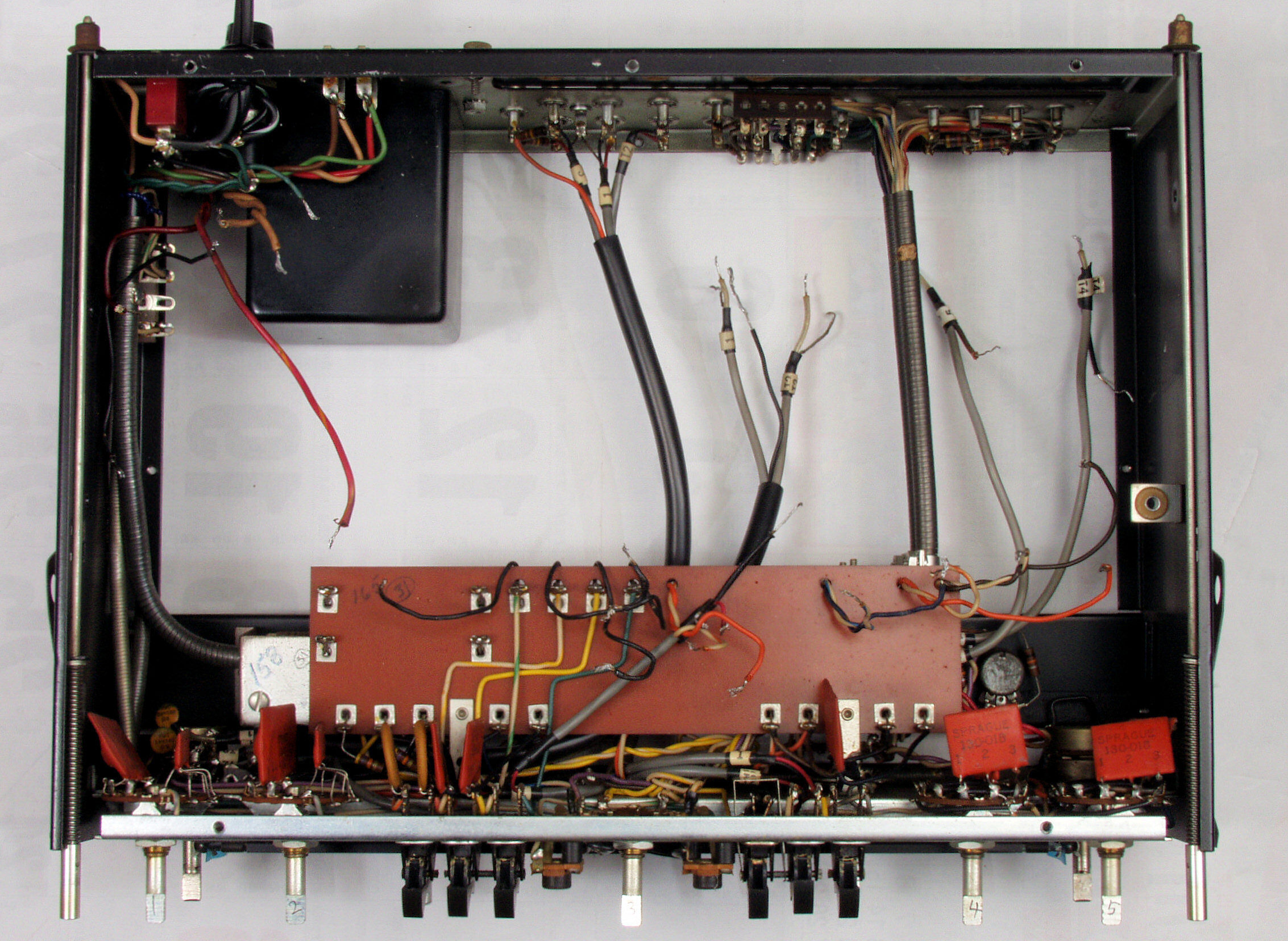

Ａ４２．　点検中　下から

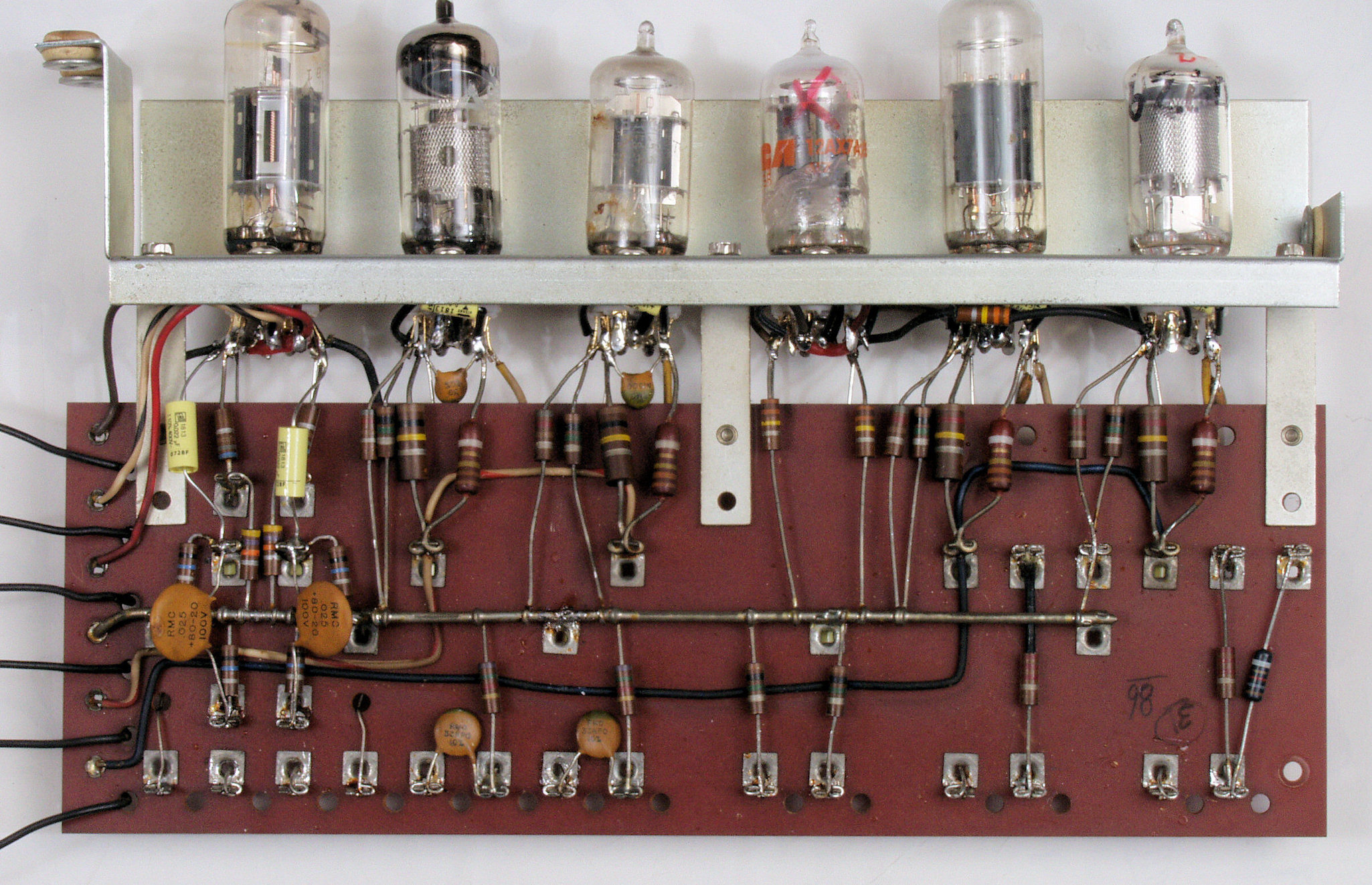

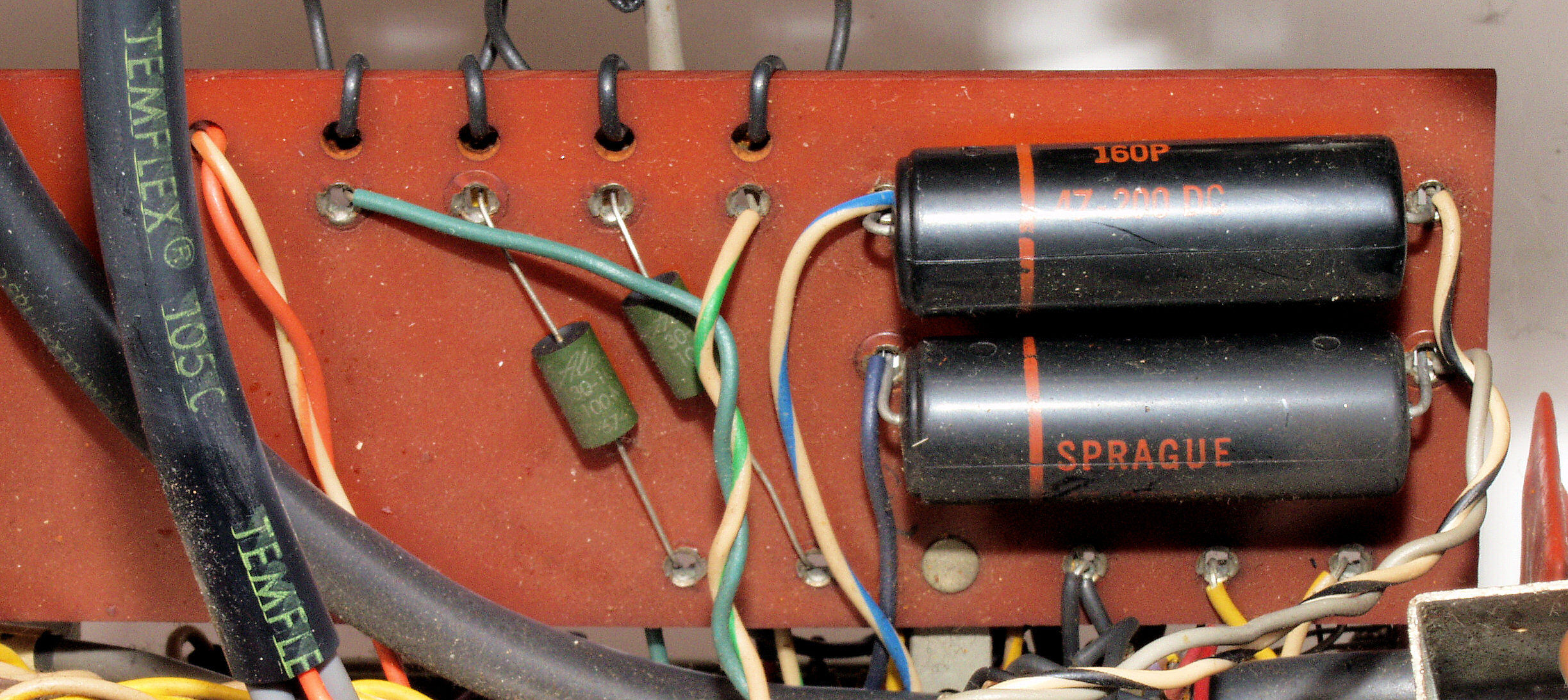

Ａ５１．　点検中　基板上のフイルムコンデンサーはオリジナル

Ａ５２．　点検中　基板裏のフイルムコンデンサーはオリジナル

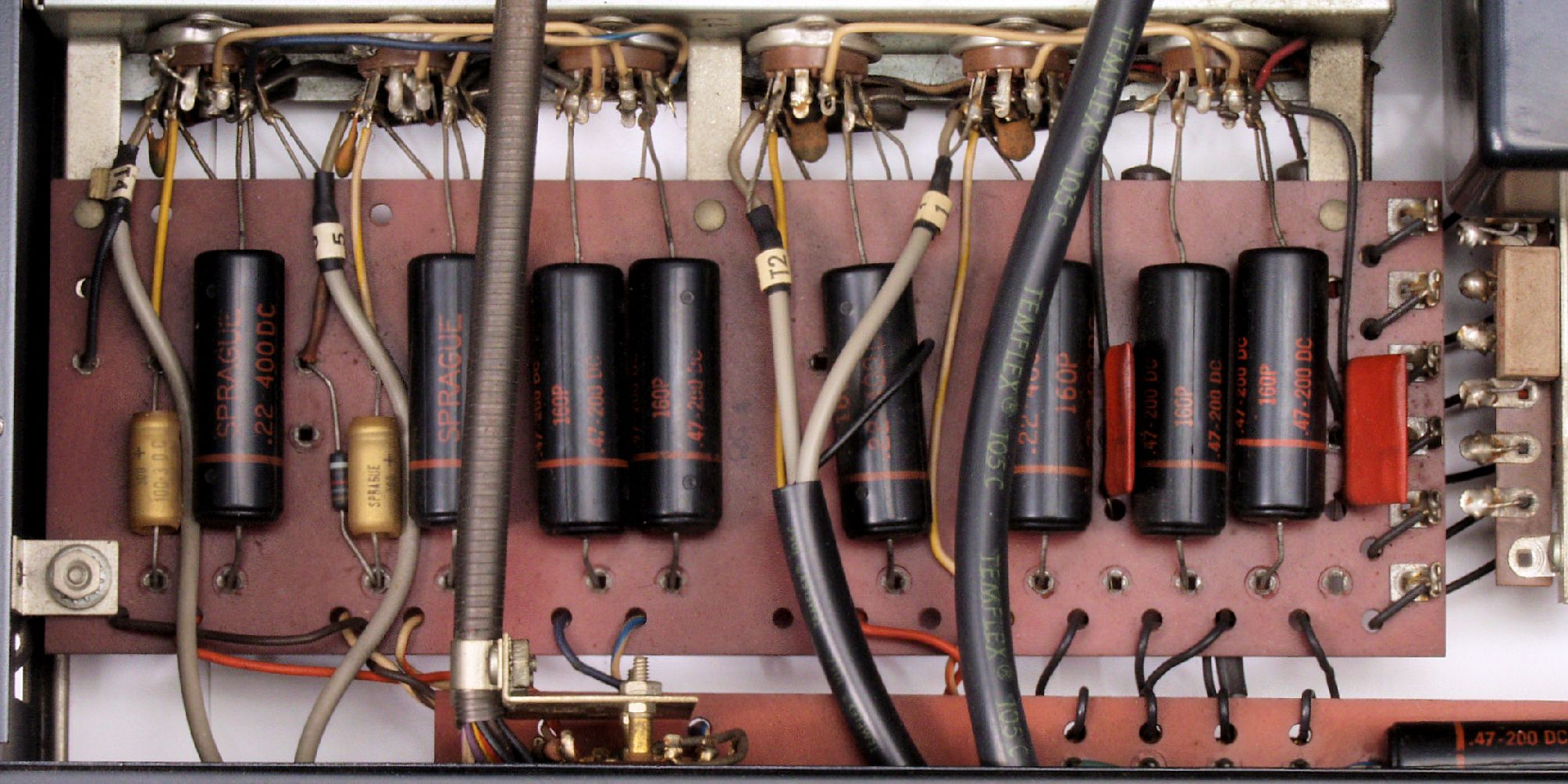

Ａ５３．　点検中　基板裏のフイルムコンデンサーはオリジナル

Ａ６．　点検中　　基板２のフイルムコンデンサーはオリジナル

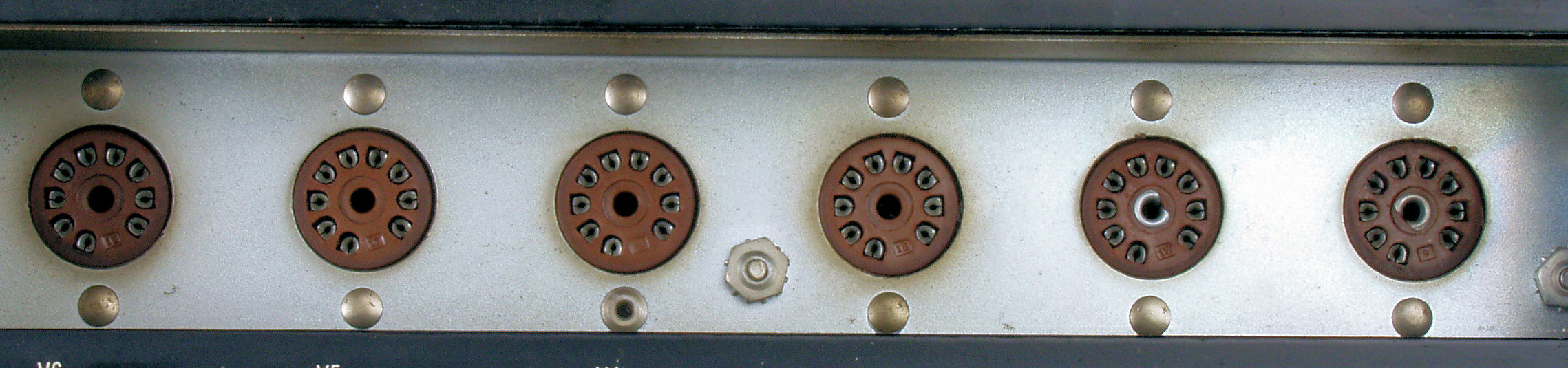

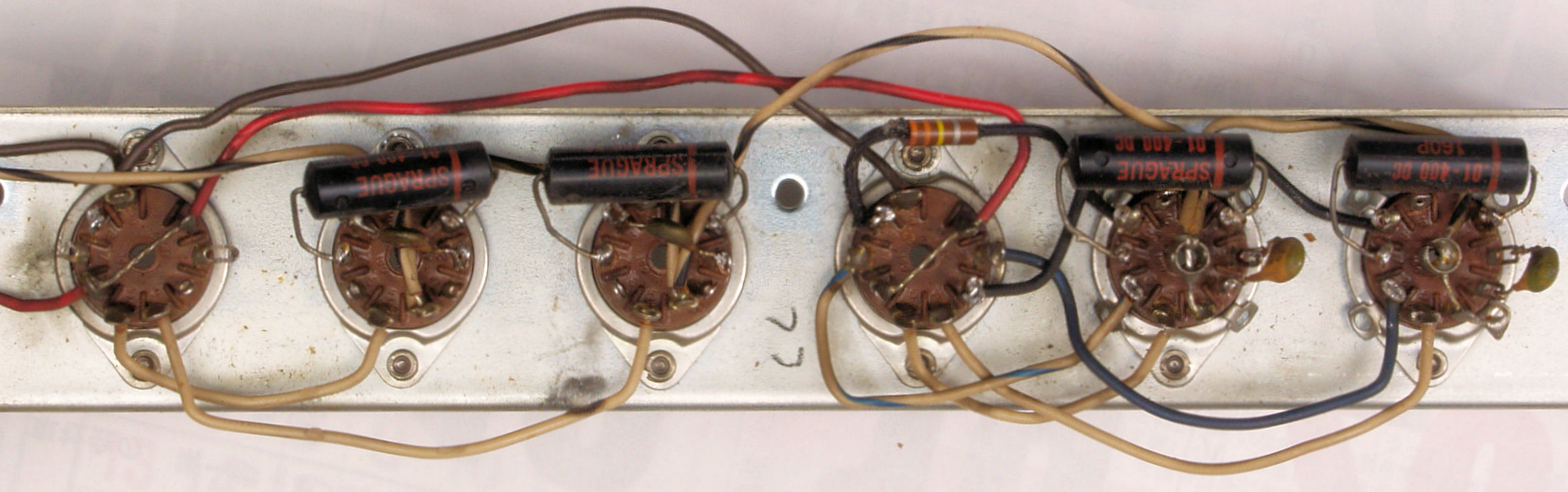

Ａ７．　点検中　真空管ソケット

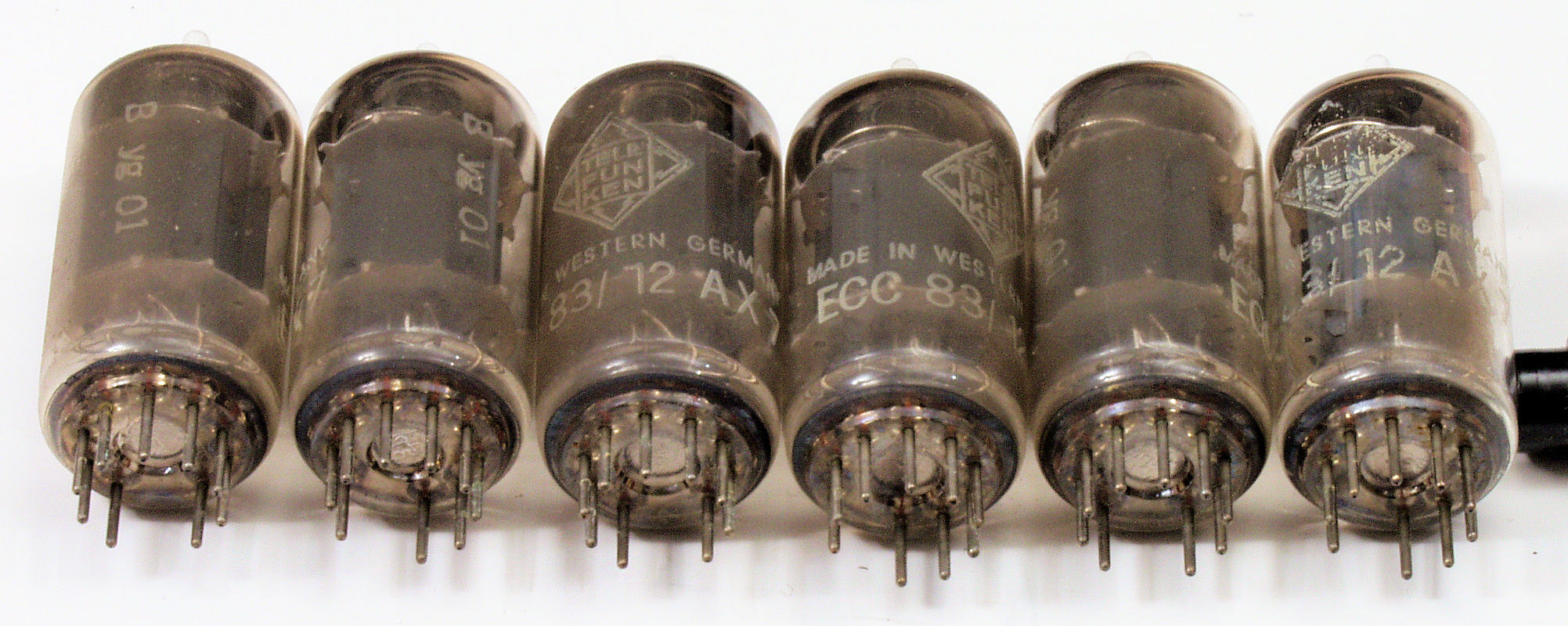

Ａ８１．　点検中　付属真空管、右から１番

Ａ８２．　点検中　使用している真空管、足から見る

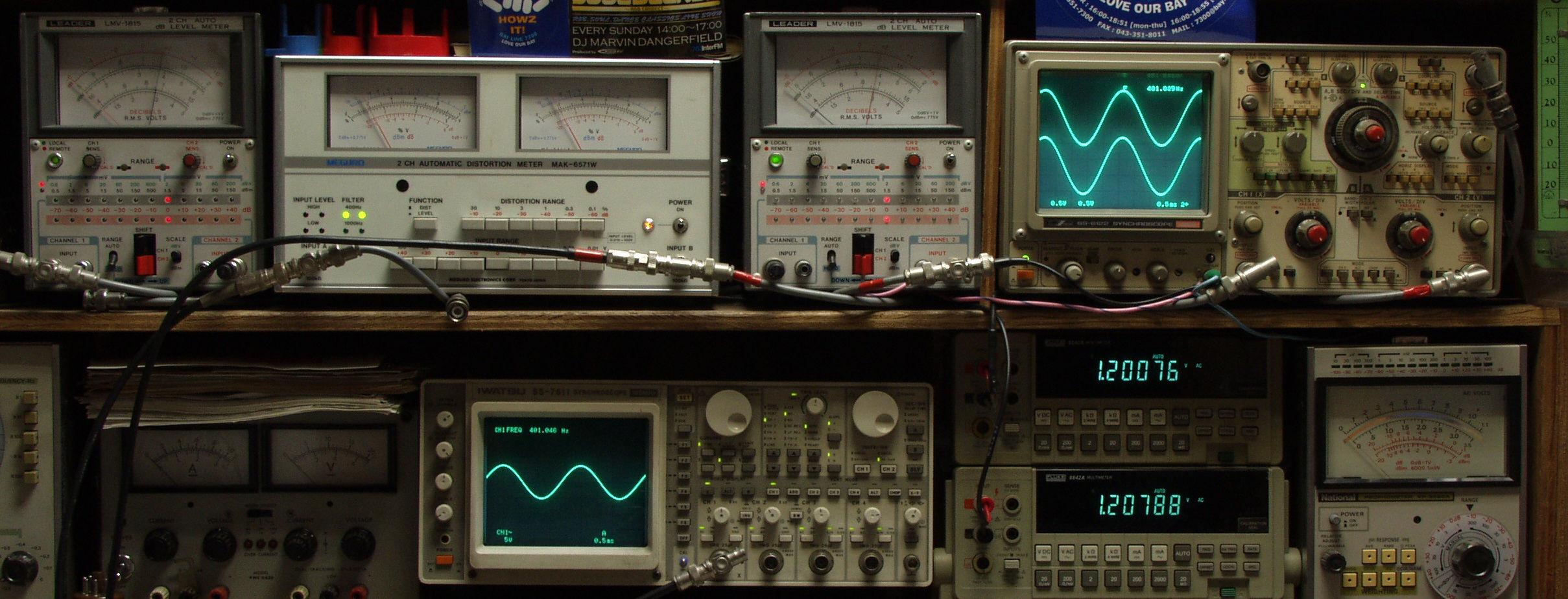

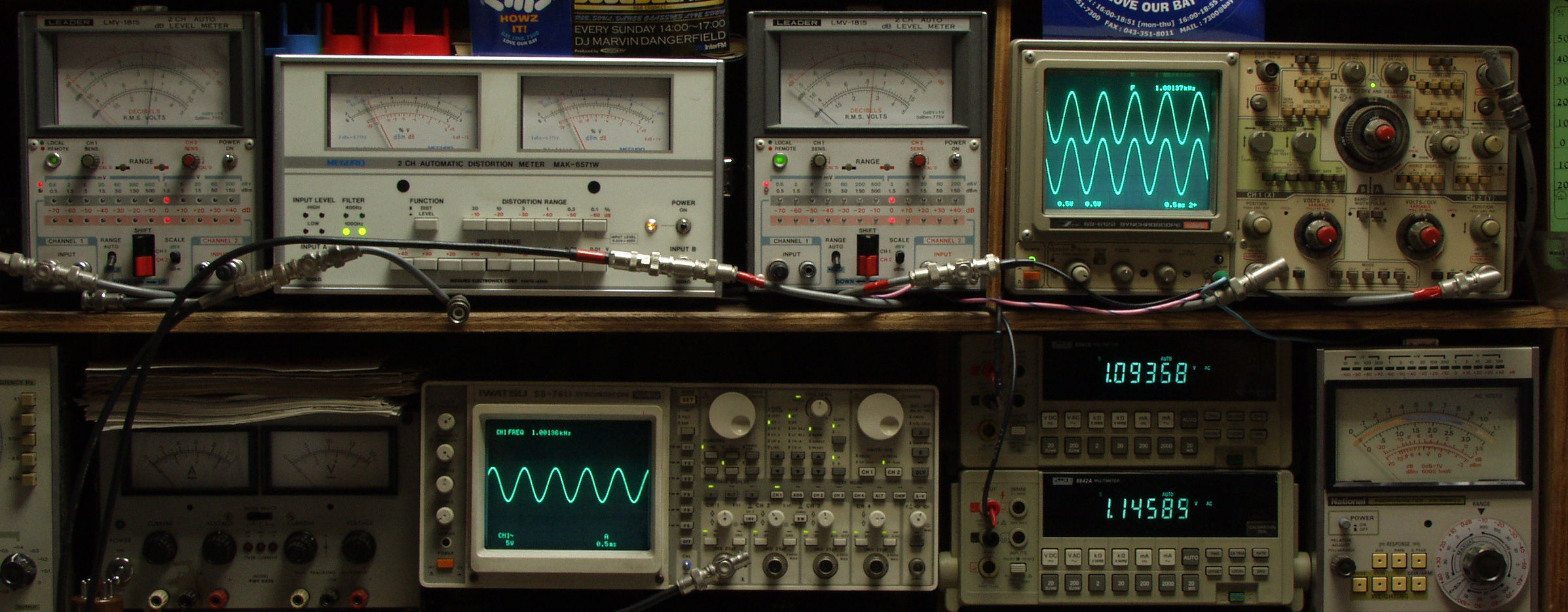

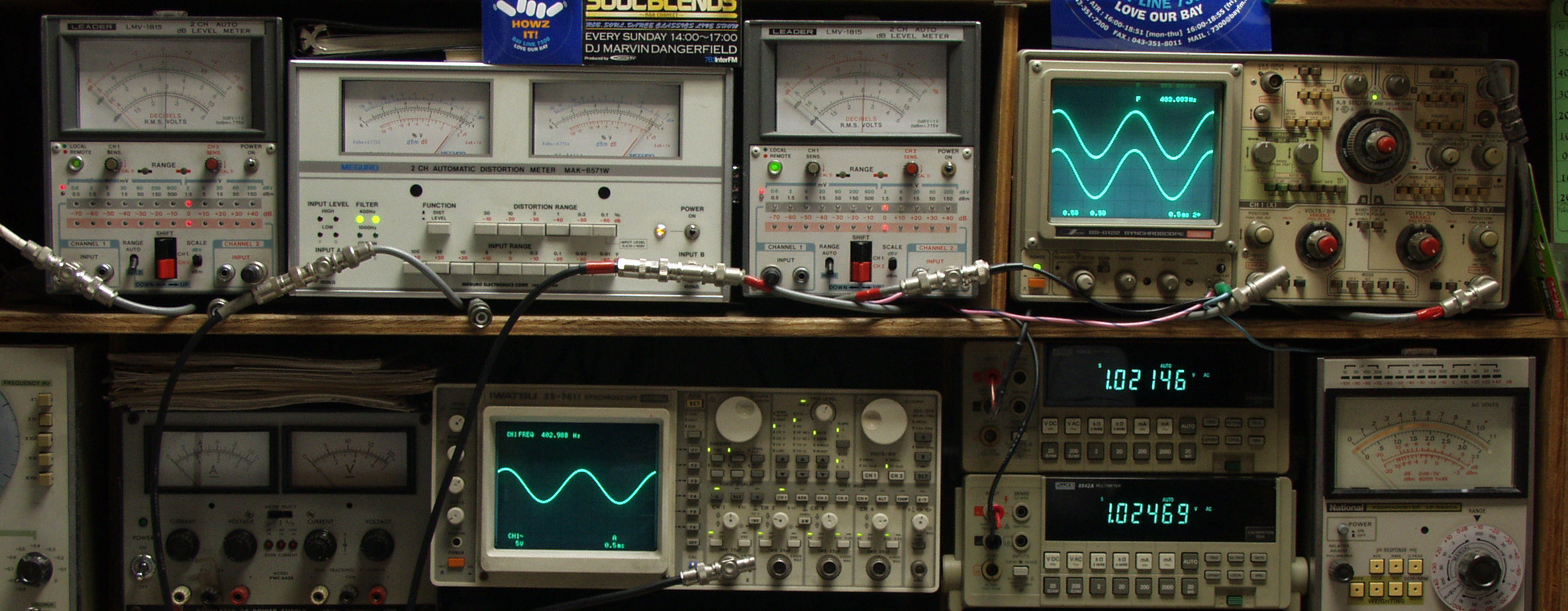

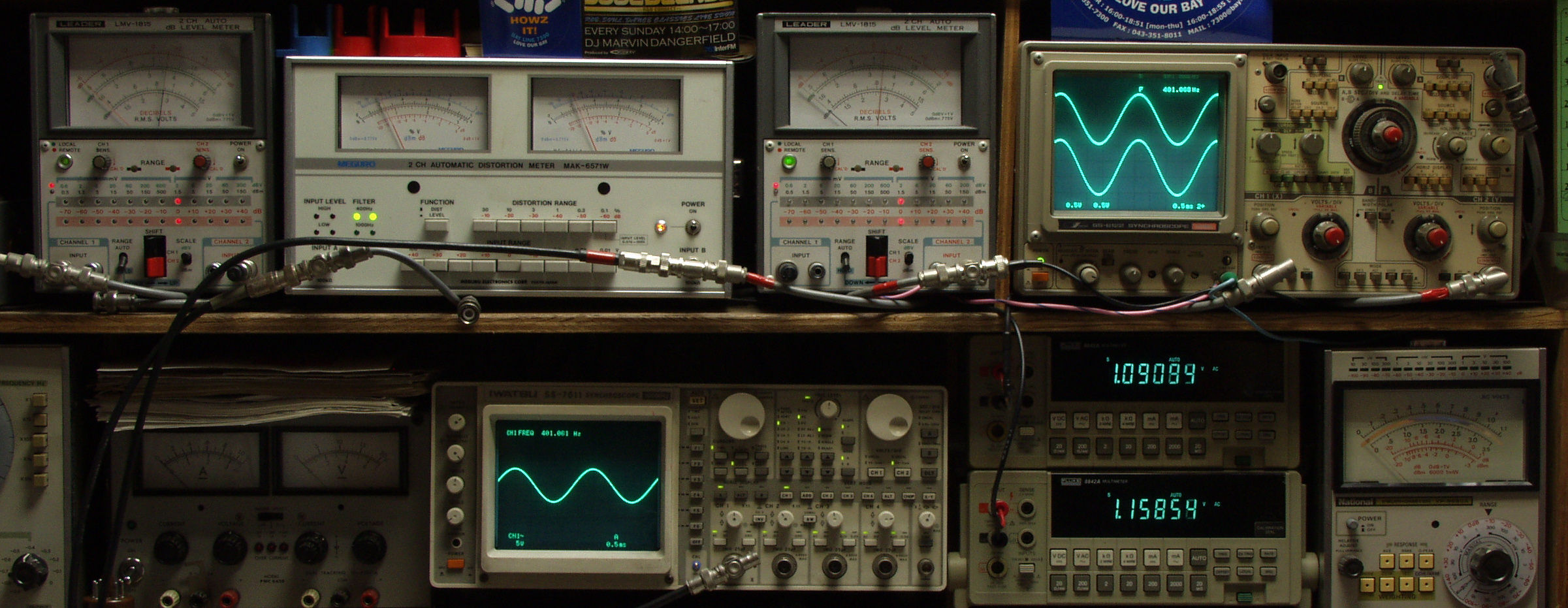

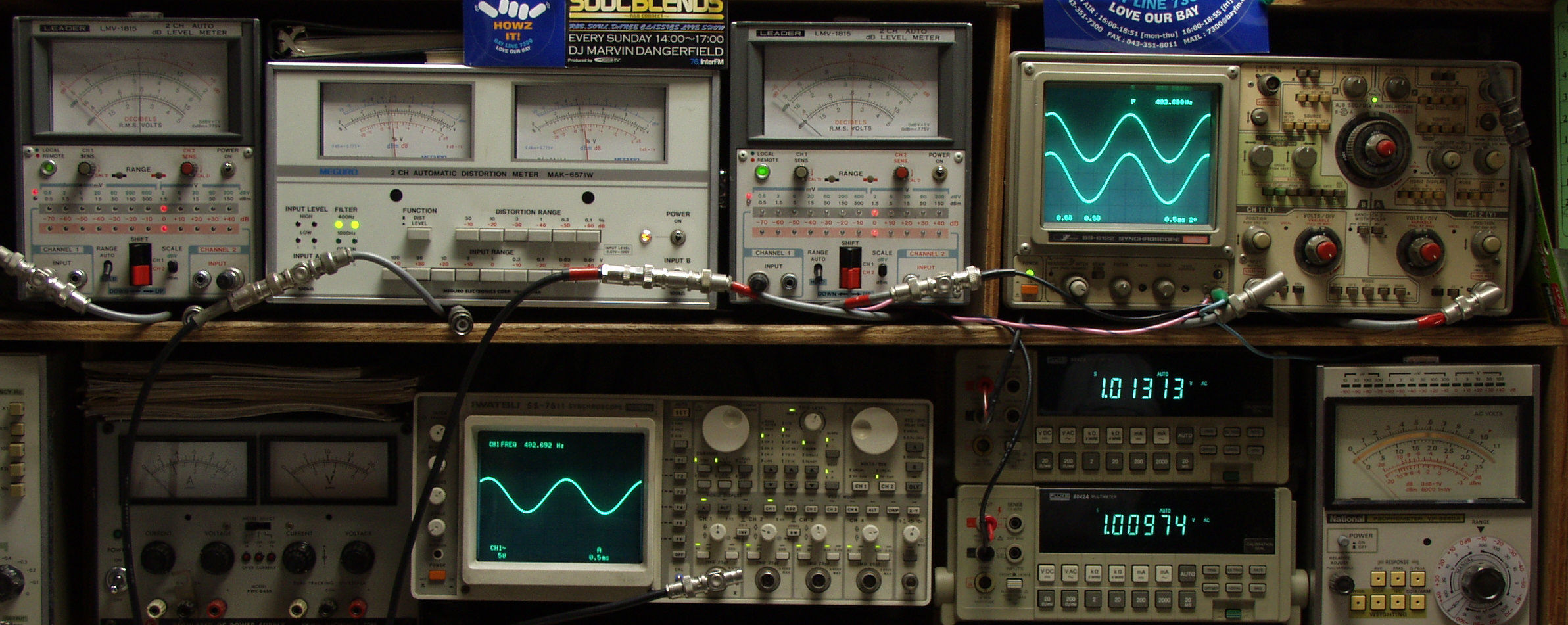

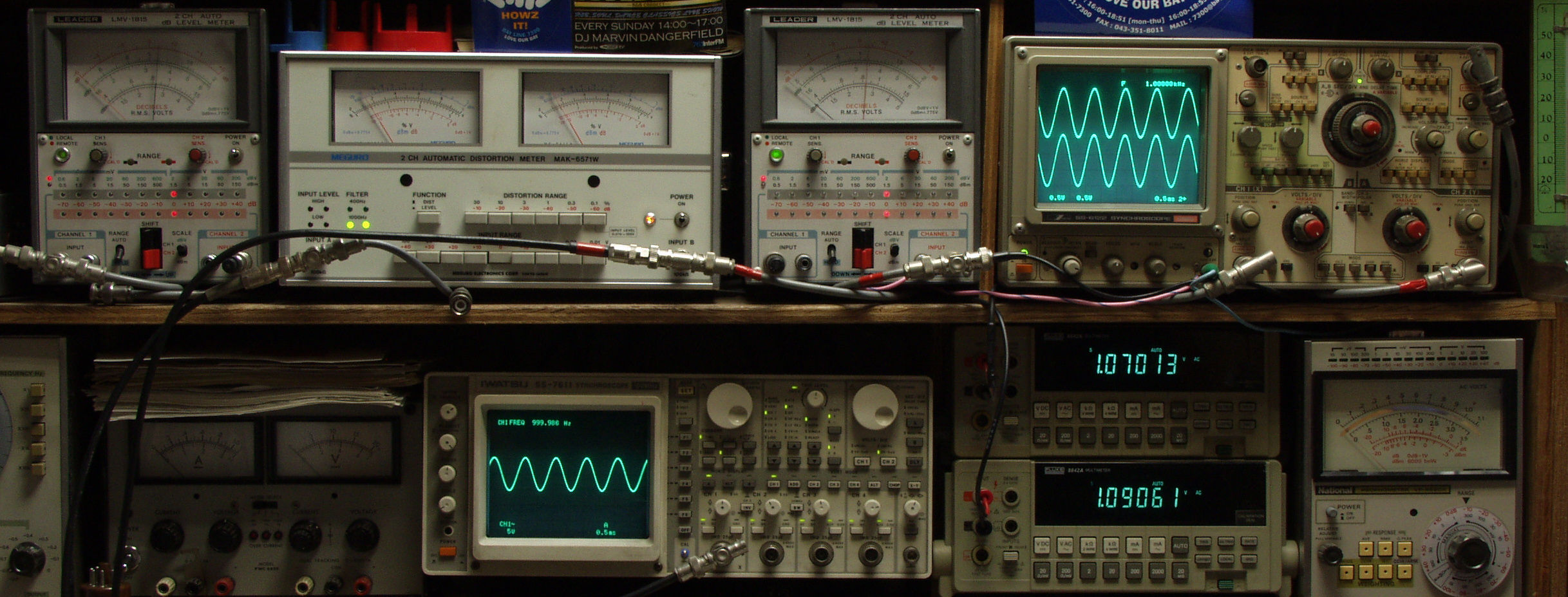

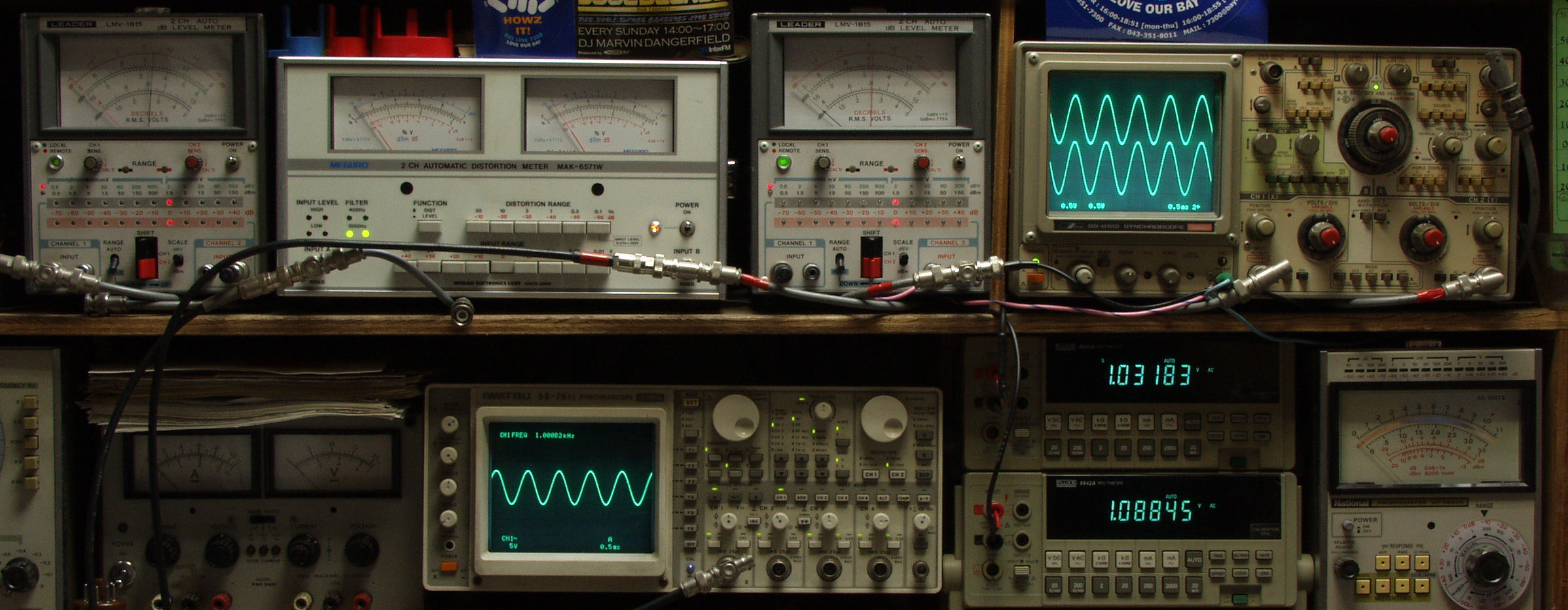

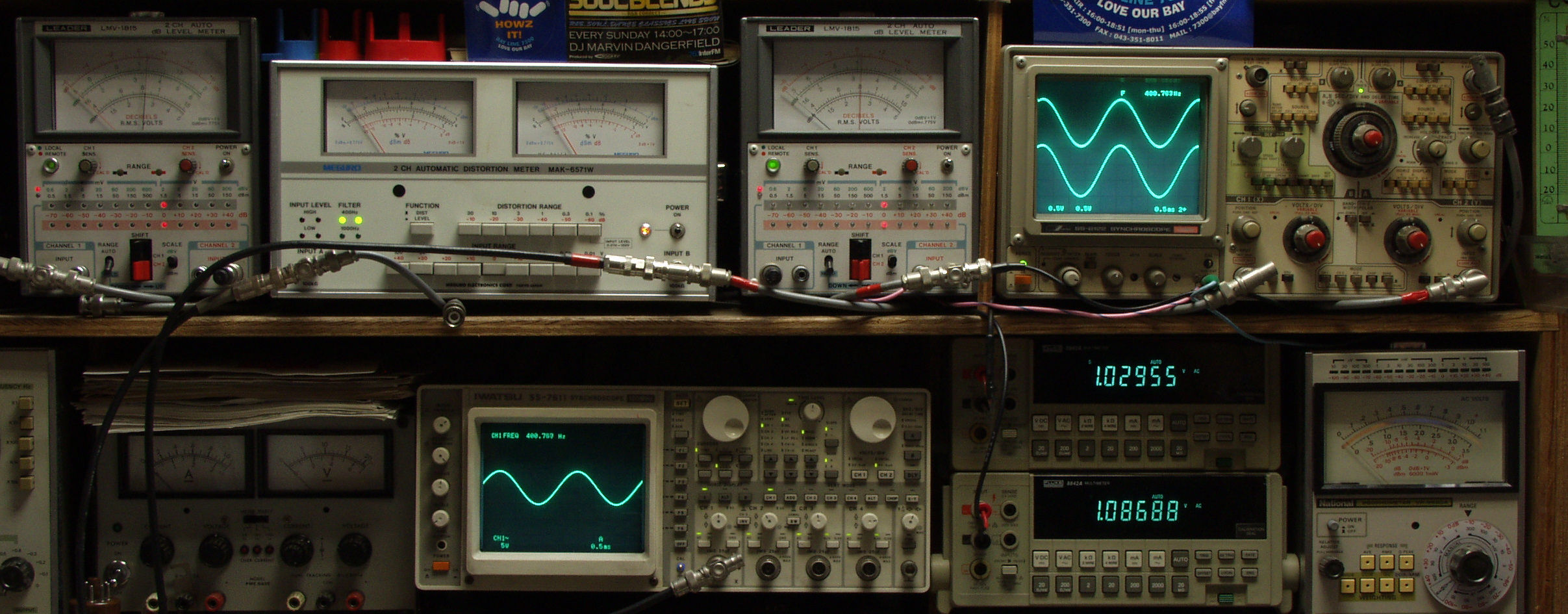

ＡＥ．　修理前点検測定 ＡＥ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

ＡＥ２１．　出力電圧＝１Ｖ　歪み率　Ｒ＝０．７５％　Ｌ＝０．８％　AUX入力　ａｔ＝１０００ＨＺ

ＡＥ２２．　出力電圧＝１Ｖ　歪み率　Ｒ＝０．９％　Ｌ＝０．９％　AUX入力　ａｔ＝４００ＨＺ

ＡＥ３１．　出力電圧＝１Ｖ　歪み率　Ｒ＝１．２％　Ｌ＝１．２％　ＭＭ入力　ａｔ＝１０００ＨＺ

ＡＥ３２．　出力電圧＝１Ｖ　歪み率　Ｒ＝１．２％　Ｌ＝１．２％　ＭＭ入力　ａｔ＝４００ＨＺ

Ｃ．修理状況 Ｃ１１．　修理中　真空管基板を外して修理する裏

Ｃ１２．　修理中　真空管基板を外して修理する表

Ｃ１３．　修理前　取り出した基板

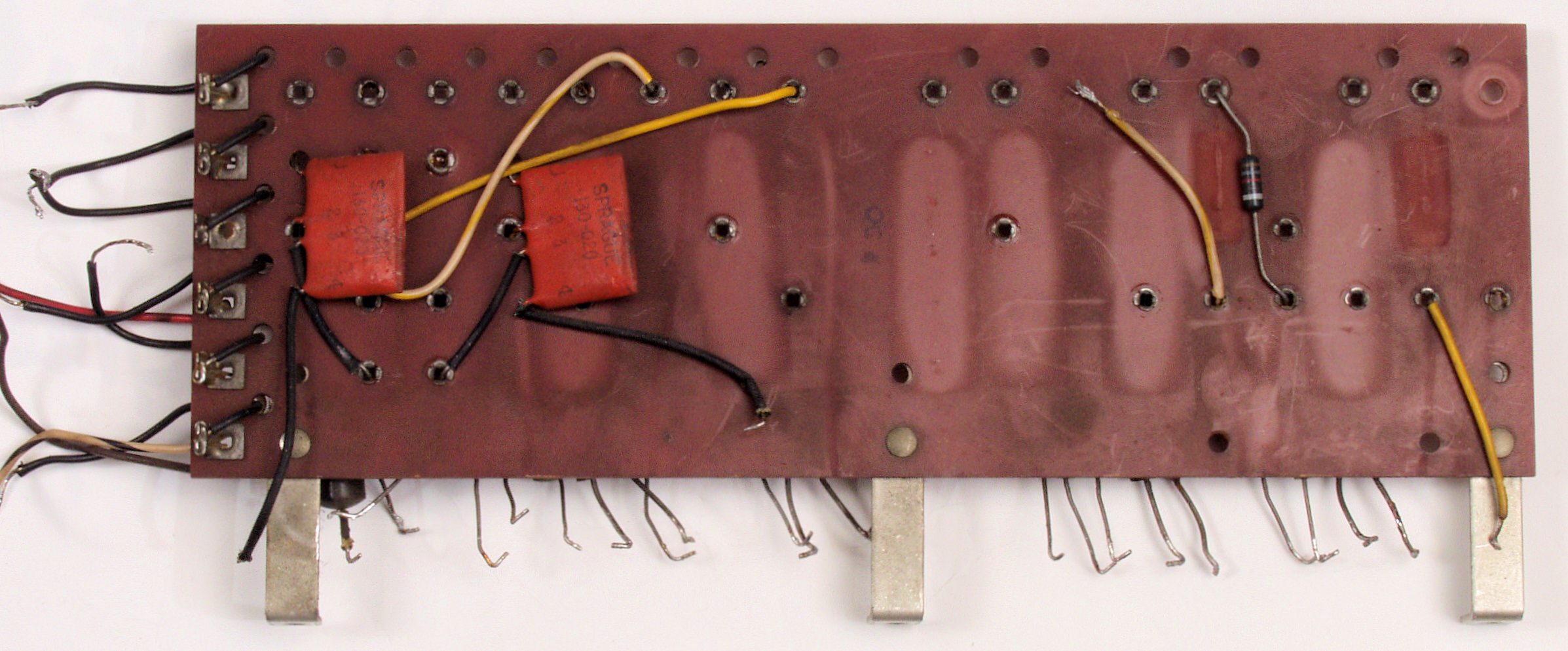

Ｃ１４．　修理前　取り出した基板裏

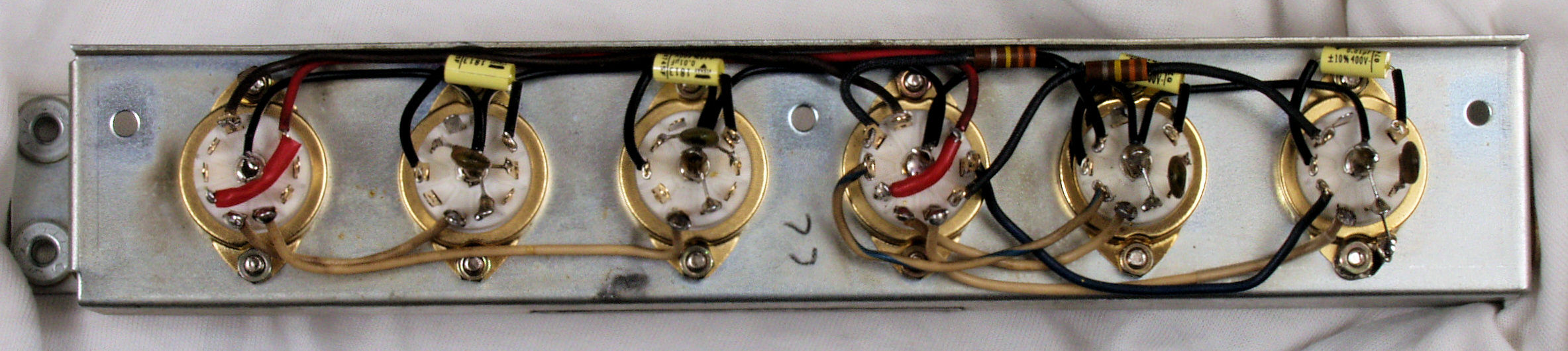

Ｃ２１．　修理前　真空管ソケット

Ｃ２２．　修理後　真空管ソケット

Ｃ２３．　真空管ソケットの配線中、ジャンク真空管をソケットにしっかり挿入して行う

Ｃ２４．　修理前　真空管ソケット、裏から見る

Ｃ２５．　修理後　真空管ソケット交換後、裏から見る

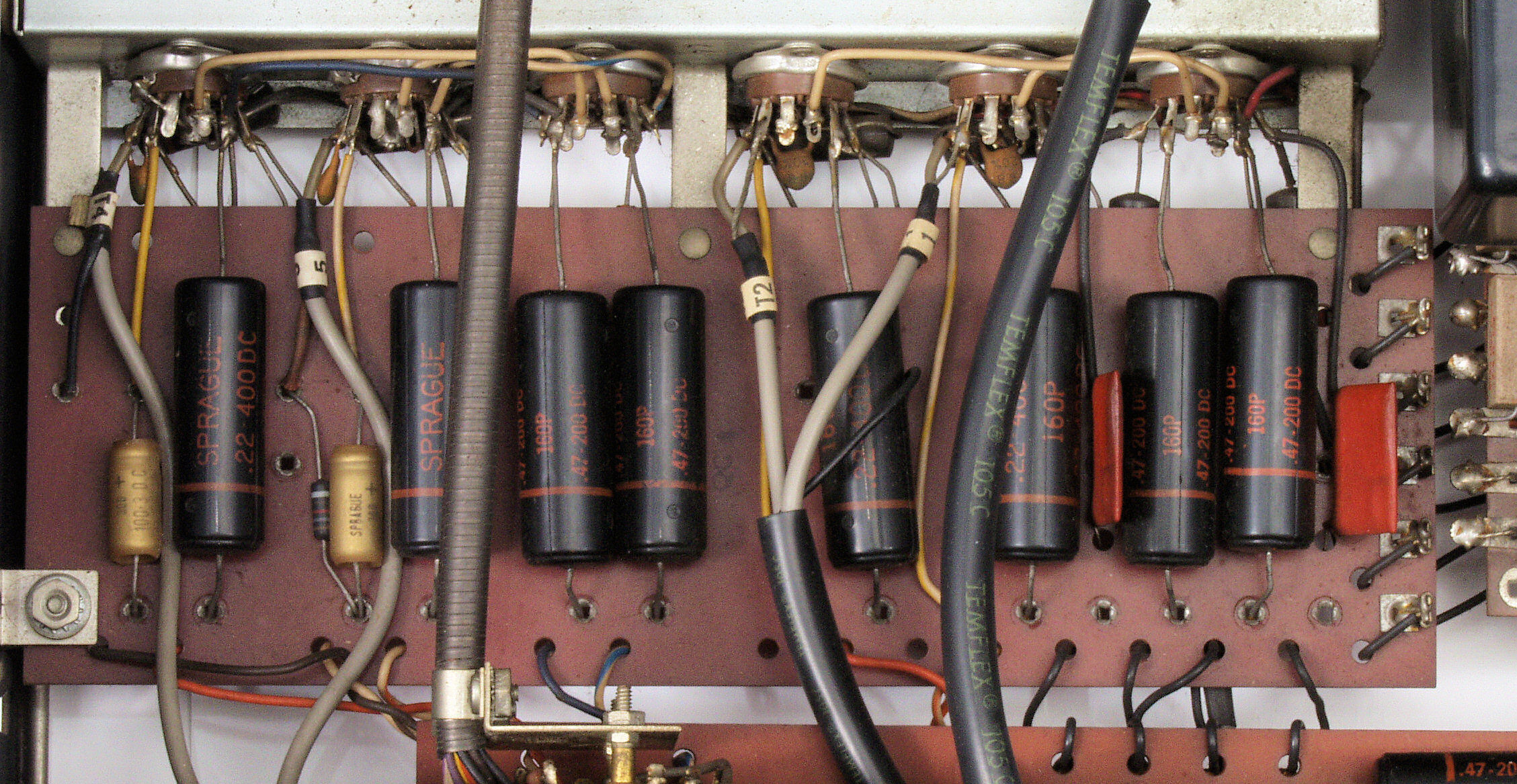

Ｃ３１．　修理前　メイン基盤

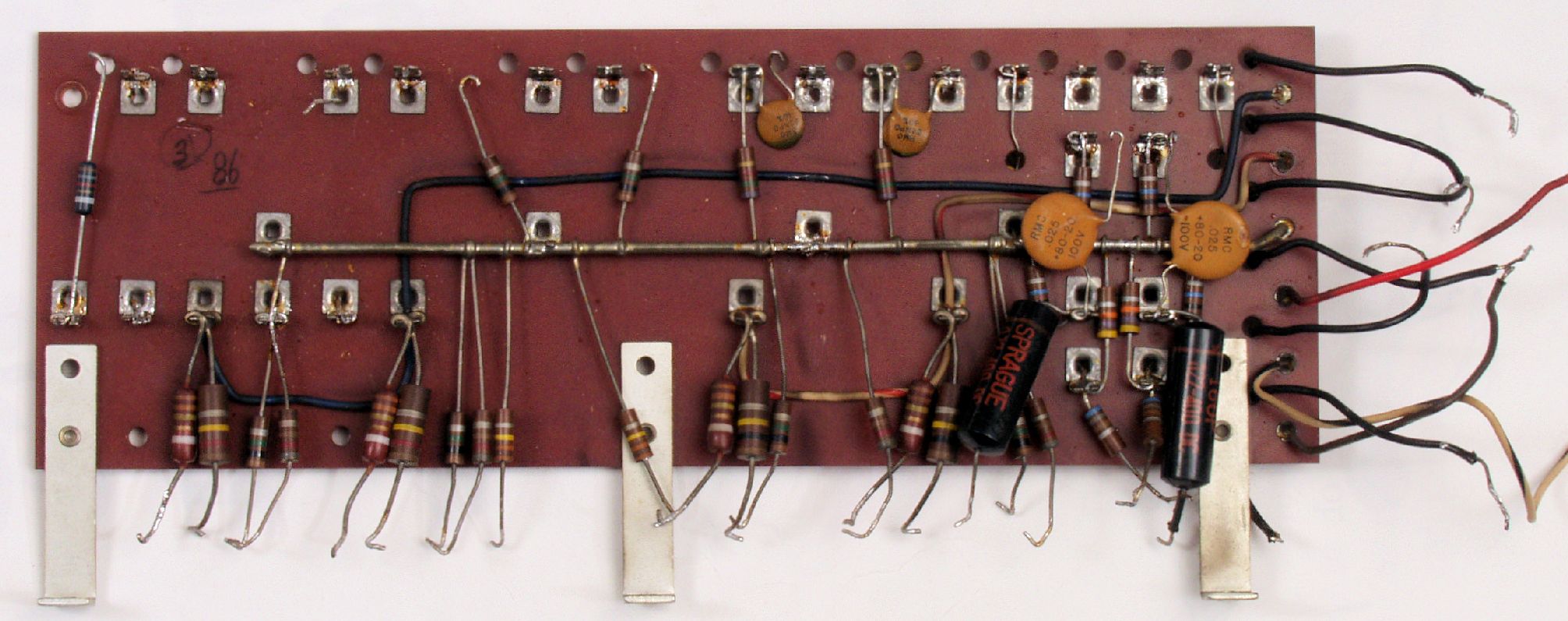

Ｃ３２．　修理後　メイン基盤　　電解コンデンサ−２個、フイルム・コンデンサー１０個交換

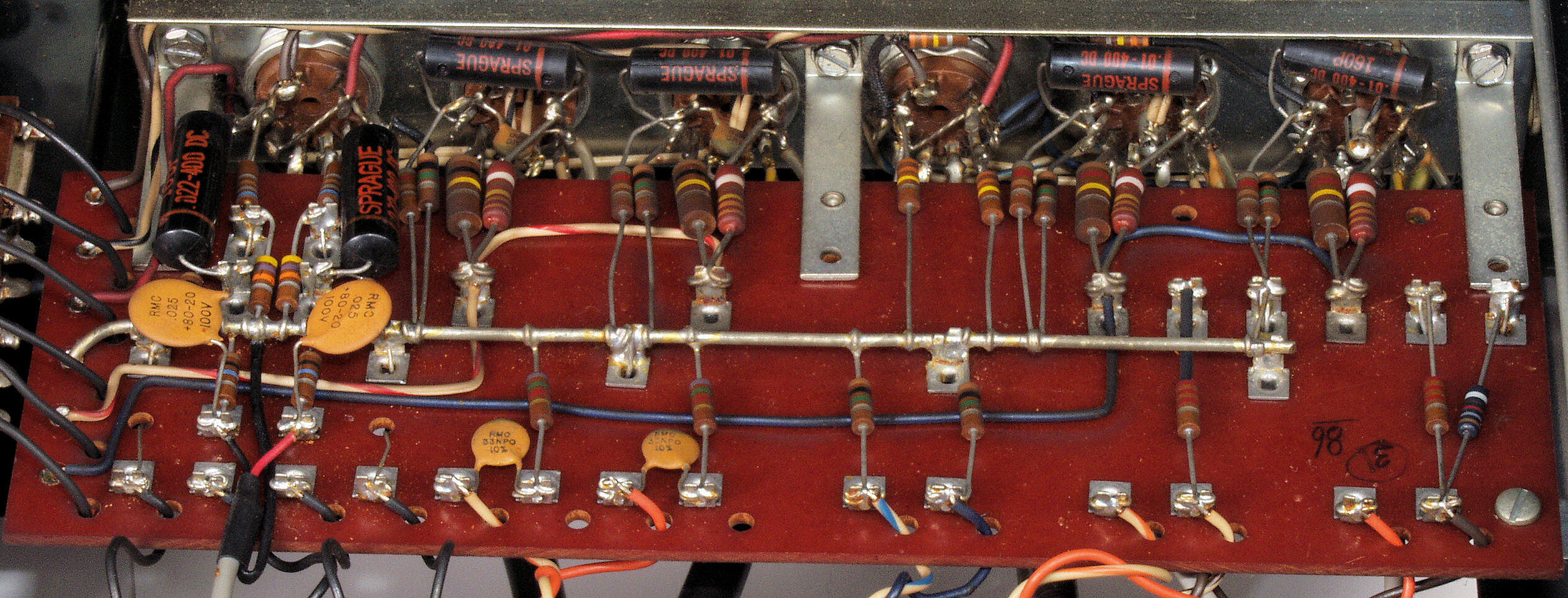

Ｃ３３．　修理前　メイン基盤裏

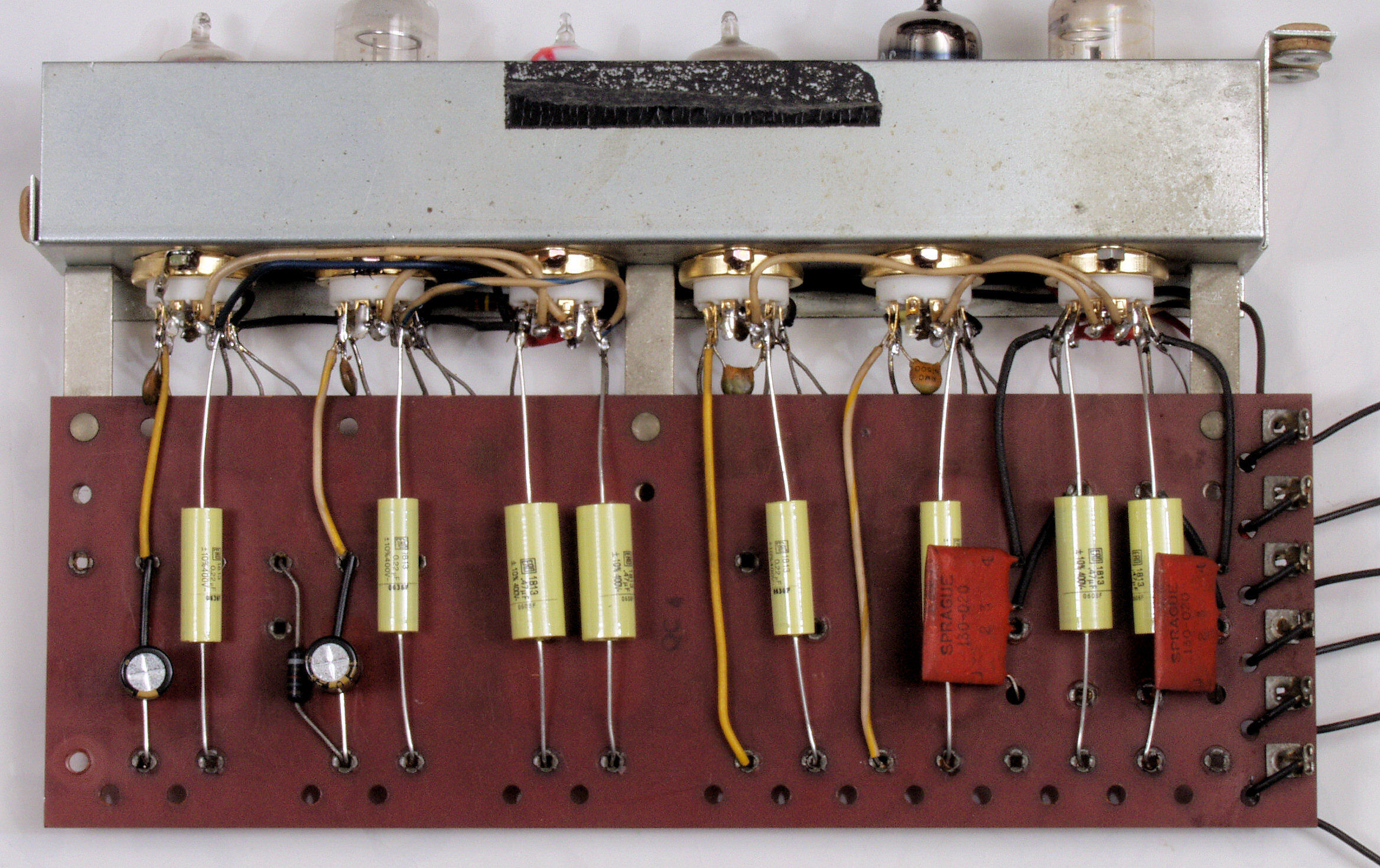

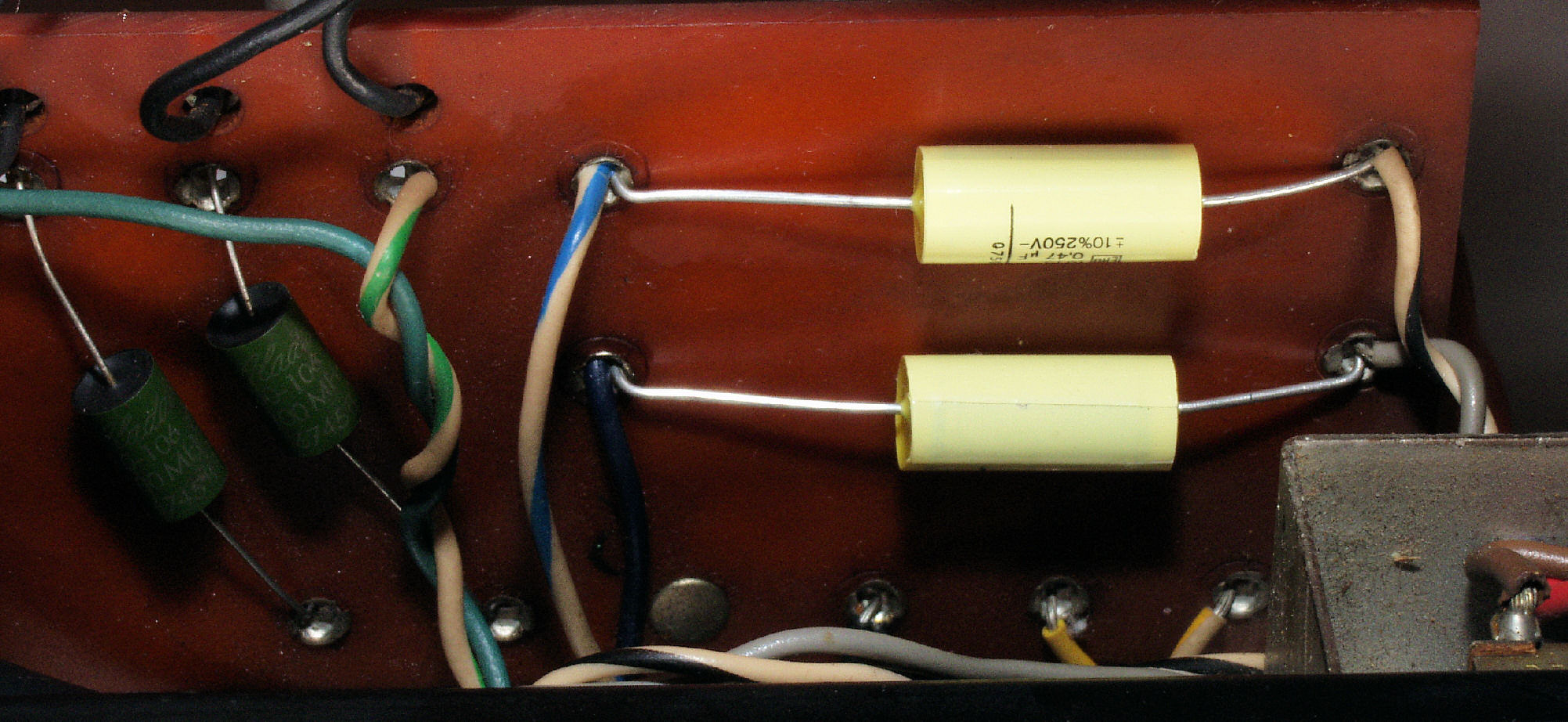

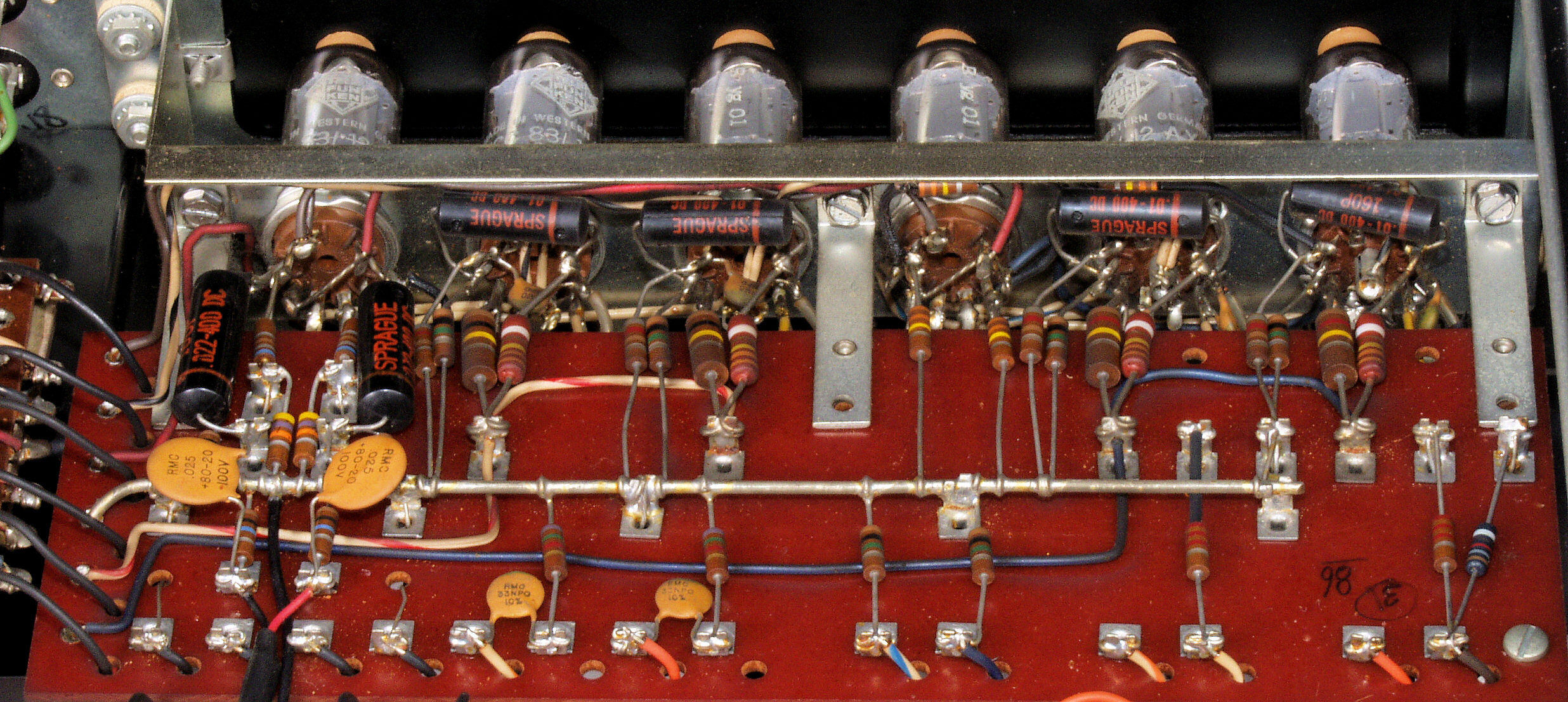

Ｃ３４．　修理（半田補正）後　　メイン基盤裏　フイルム・コンデンサー６個交換

Ｃ４１．　修理前　基板２

Ｃ４２．　修理後　基板２　フイルム・コンデンサー２個交換

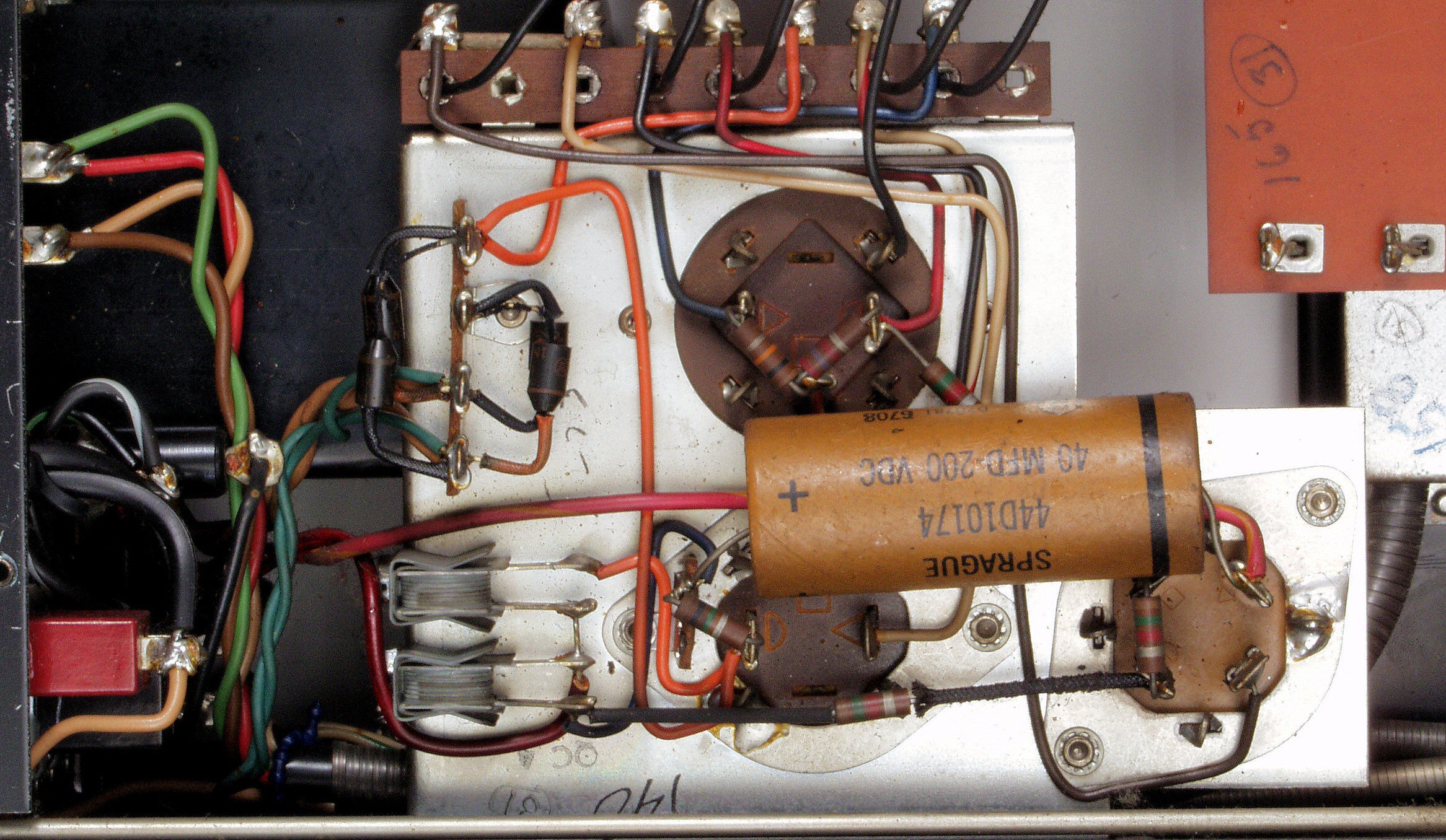

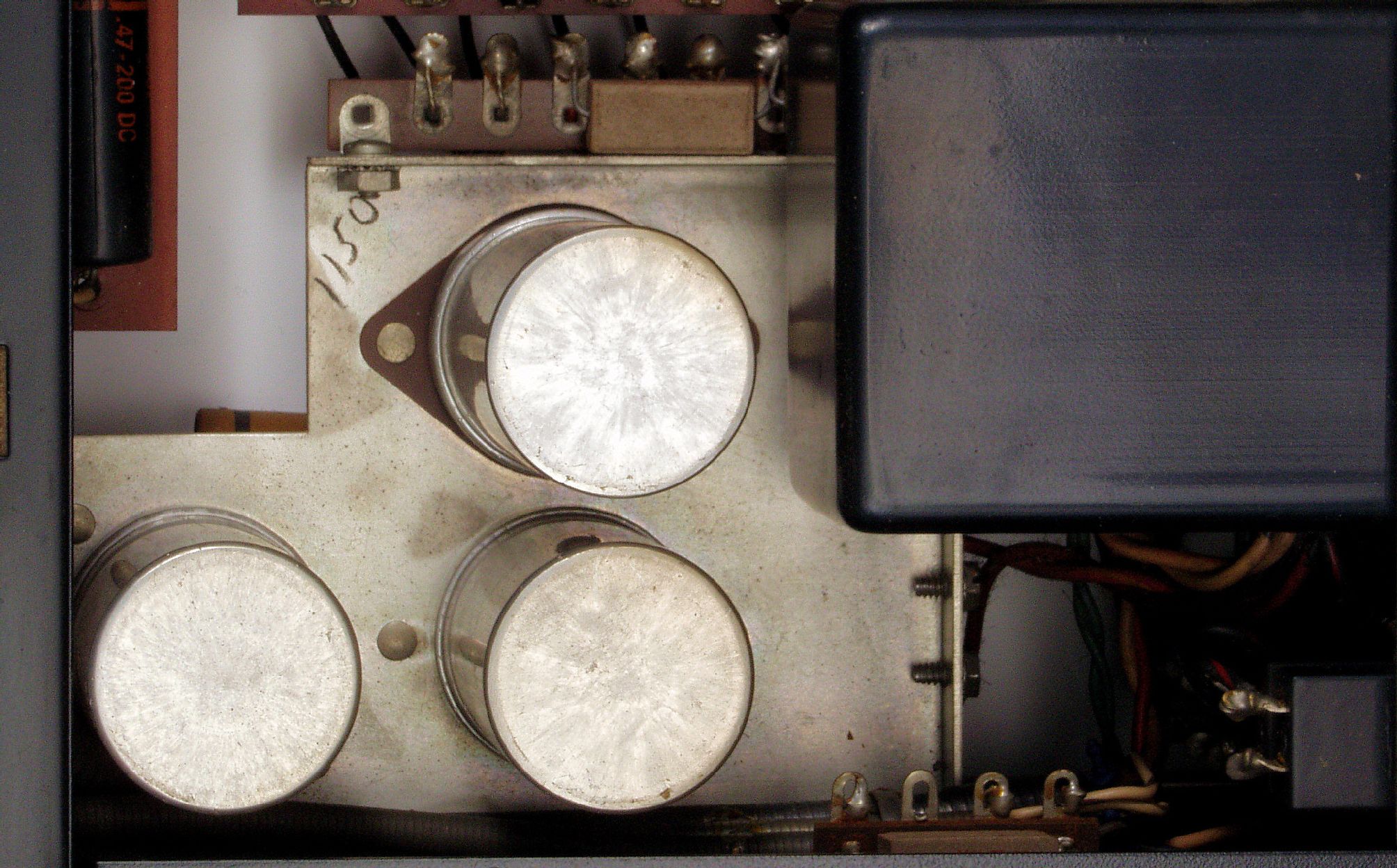

Ｃ５１．　修理前　電源部

Ｃ５２．　修理後　電源部

Ｃ５３．　修理前　電源部裏

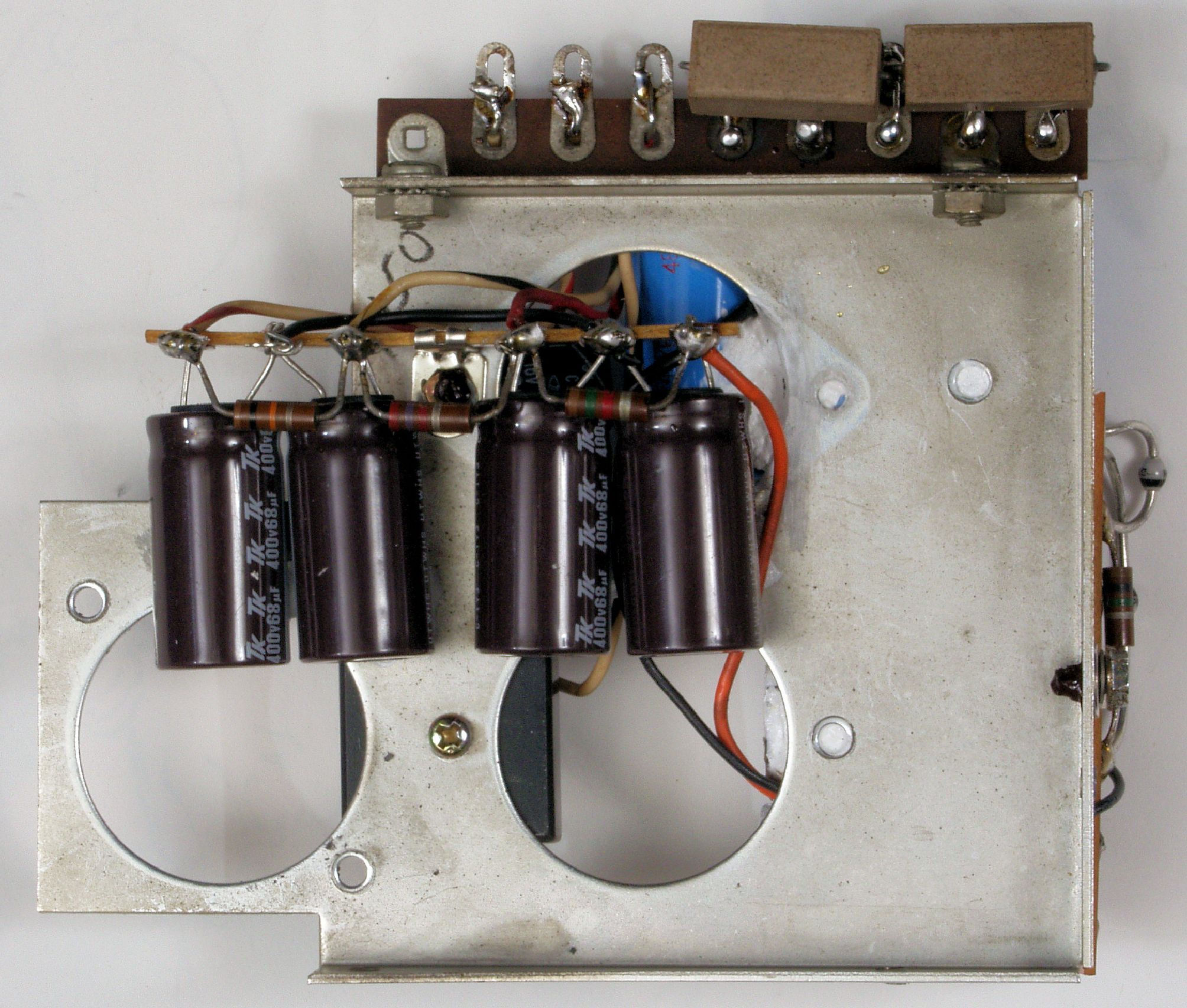

Ｃ５４．　修理後　　電源部　整流器、電解コンデンサー全部交換する。出力遅延回路組み込み

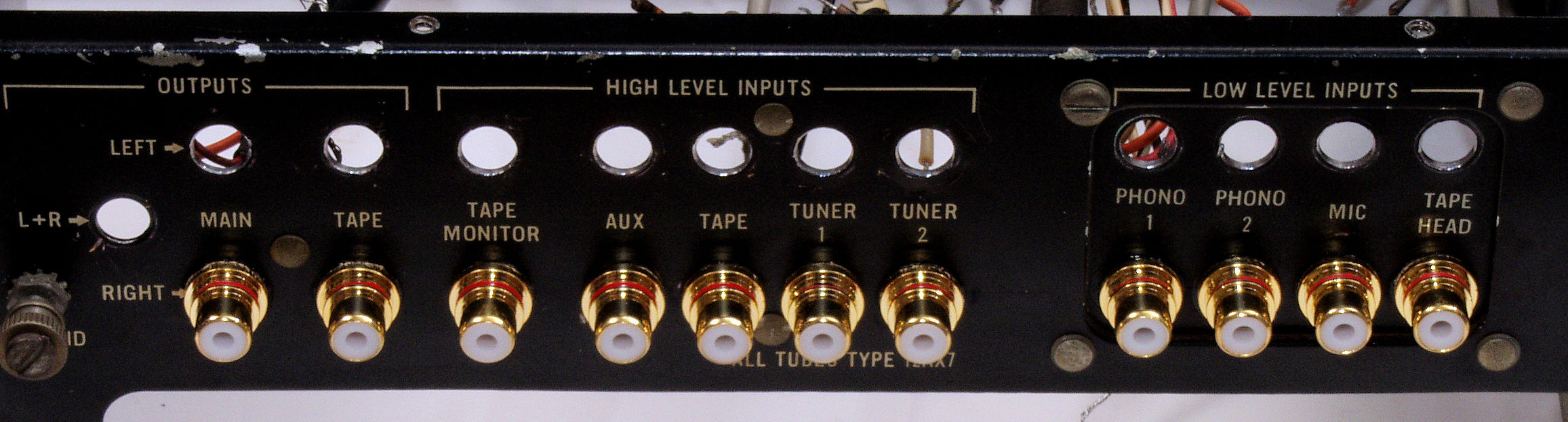

Ｃ７１．　修理前　入出力RCA端子郡

Ｃ７２．　修理中　入出力RCA端子郡、Ｒ側終了

Ｃ７３．　修理後　入出力RCA端子郡

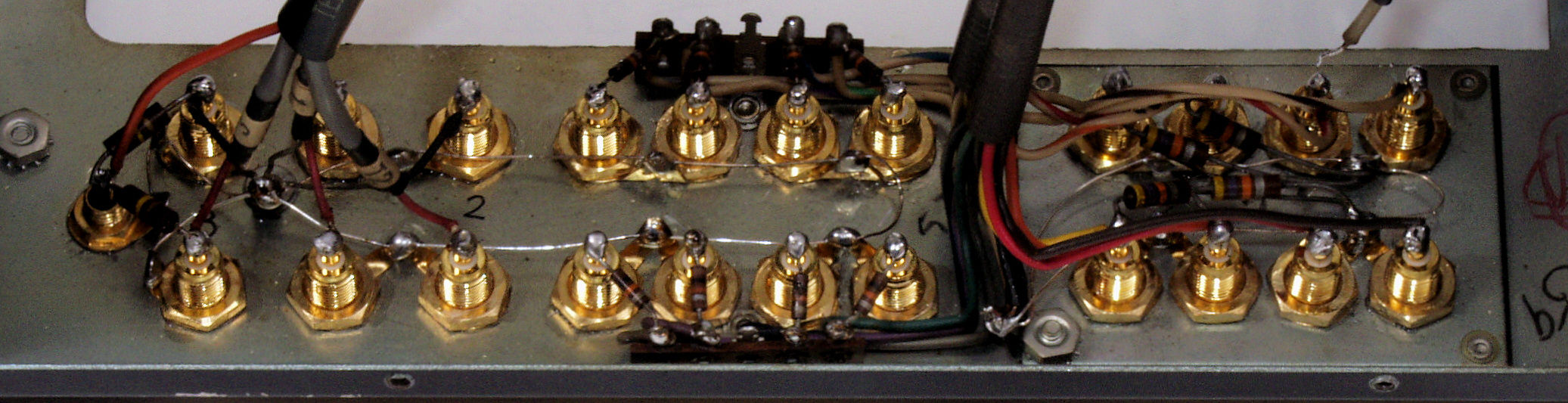

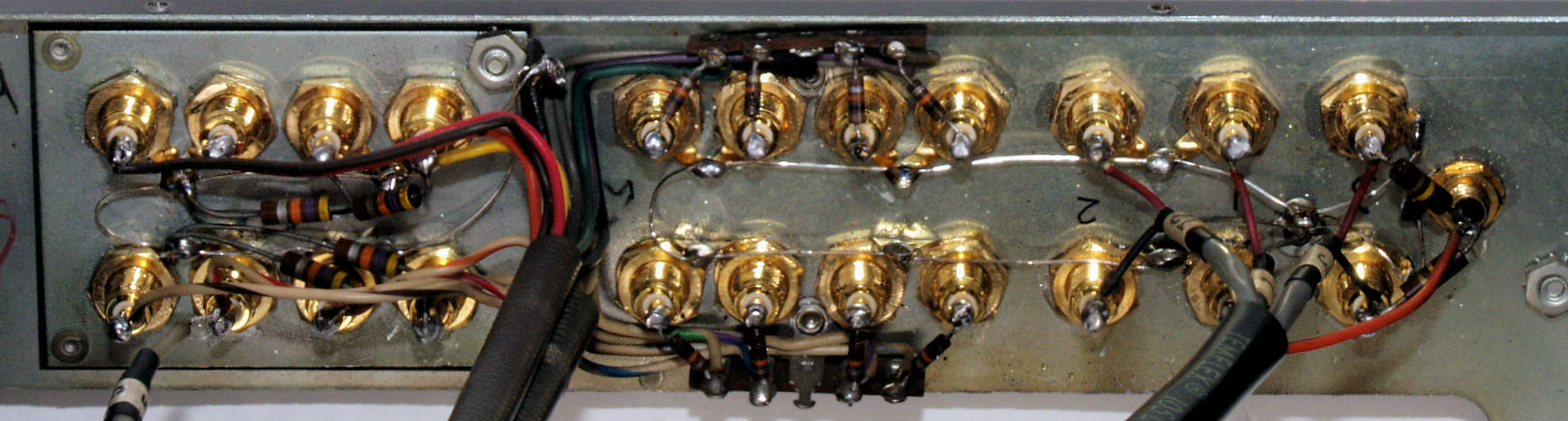

Ｃ７４．　修理前　入出力RCA端子郡裏

Ｃ７５．　修理中　入出力RCA端子郡裏、Ｒ側終了

Ｃ７６．　修理後　入出力RCA端子郡裏

Ｃ７７．　修理後　入出力RCA端子郡裏２

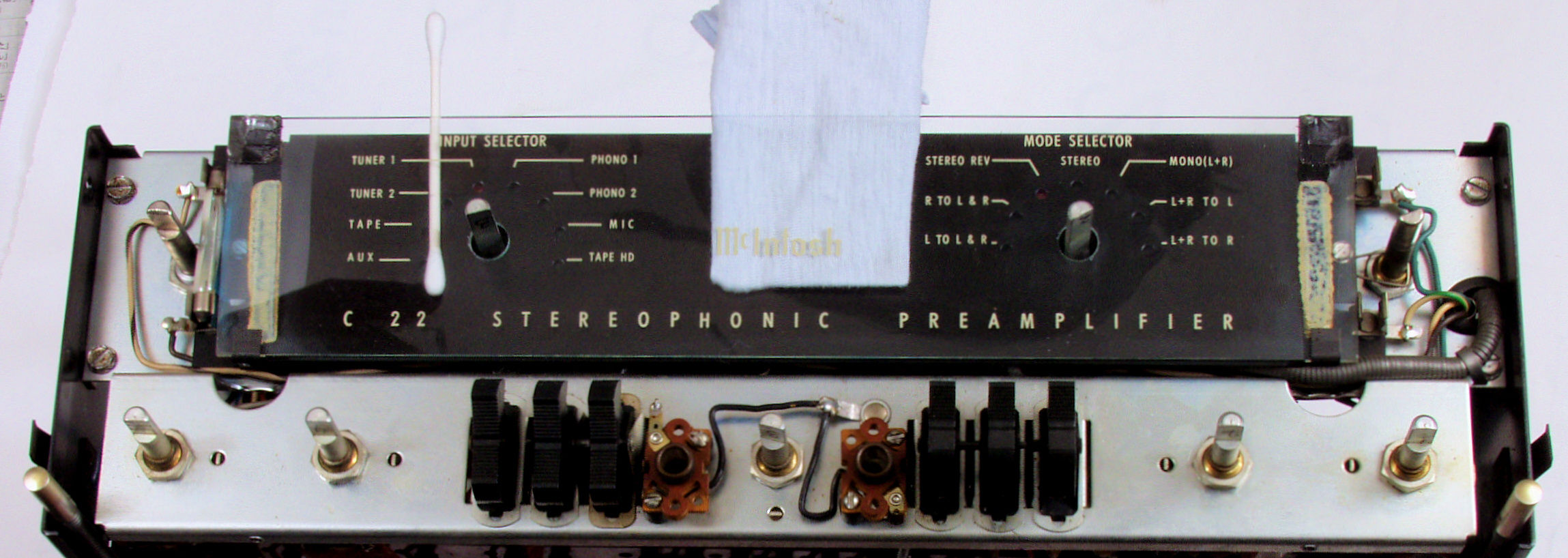

Ｃ８１．　修理中　前面パネル清掃中

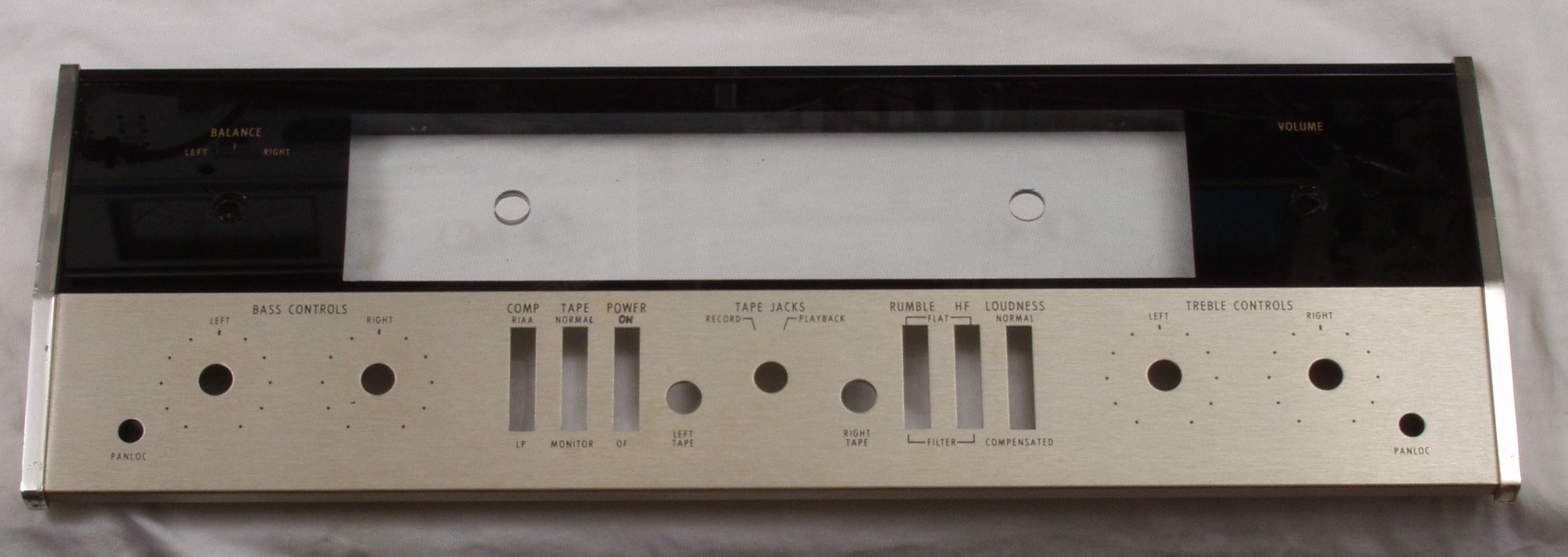

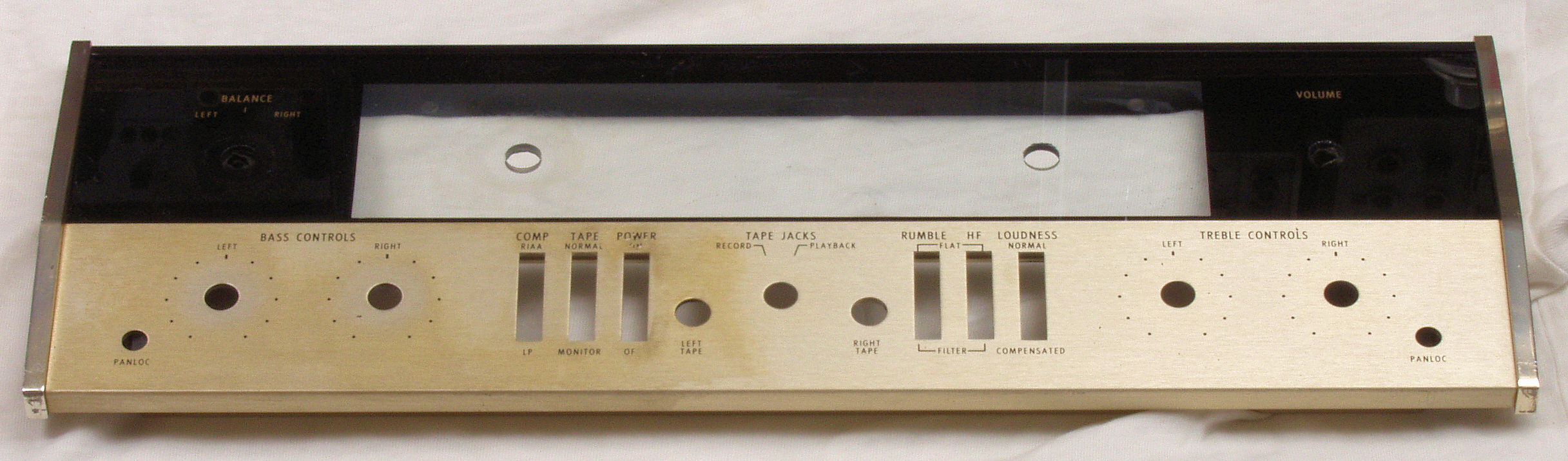

Ｃ８２．　修理（清掃）後　前面パネル

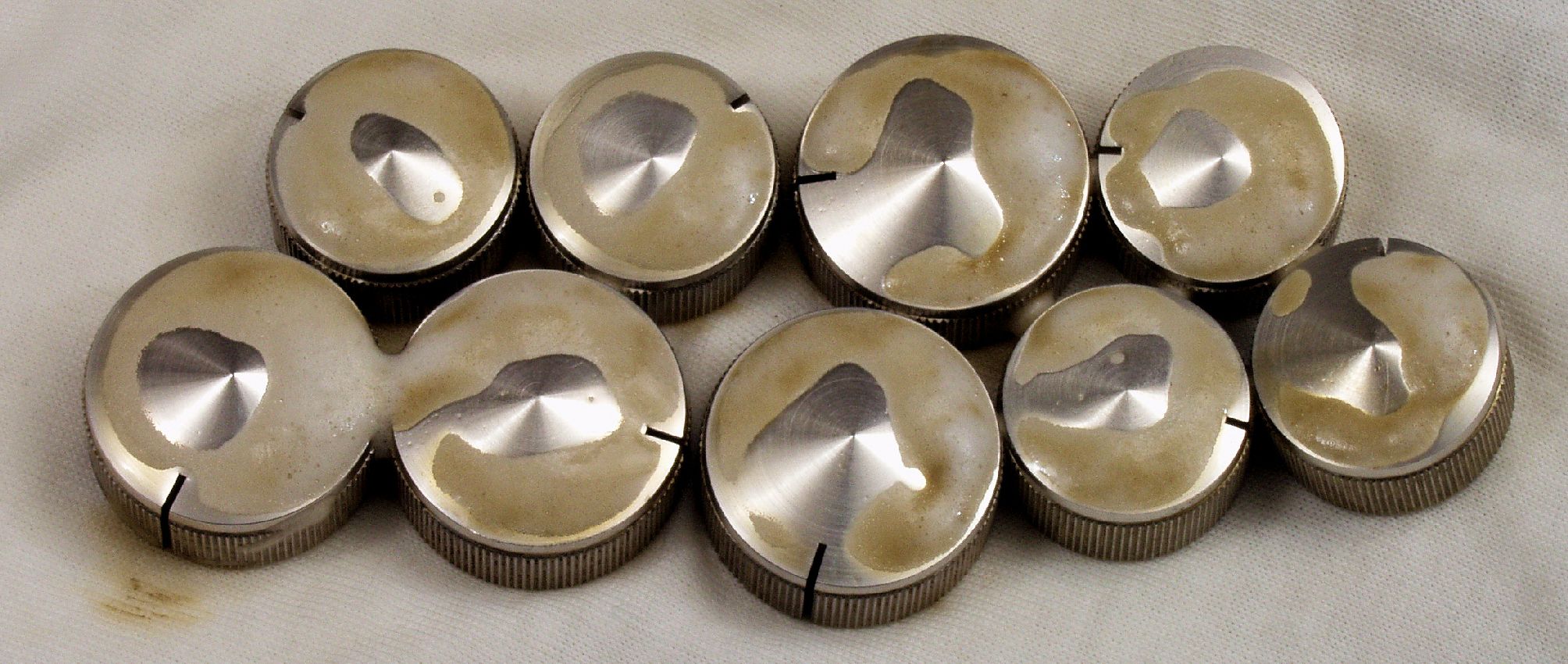

Ｃ８３．　修理（清掃）後　ツマミ

Ｃ８４．　修理（清掃）後　前面表示パネル裏

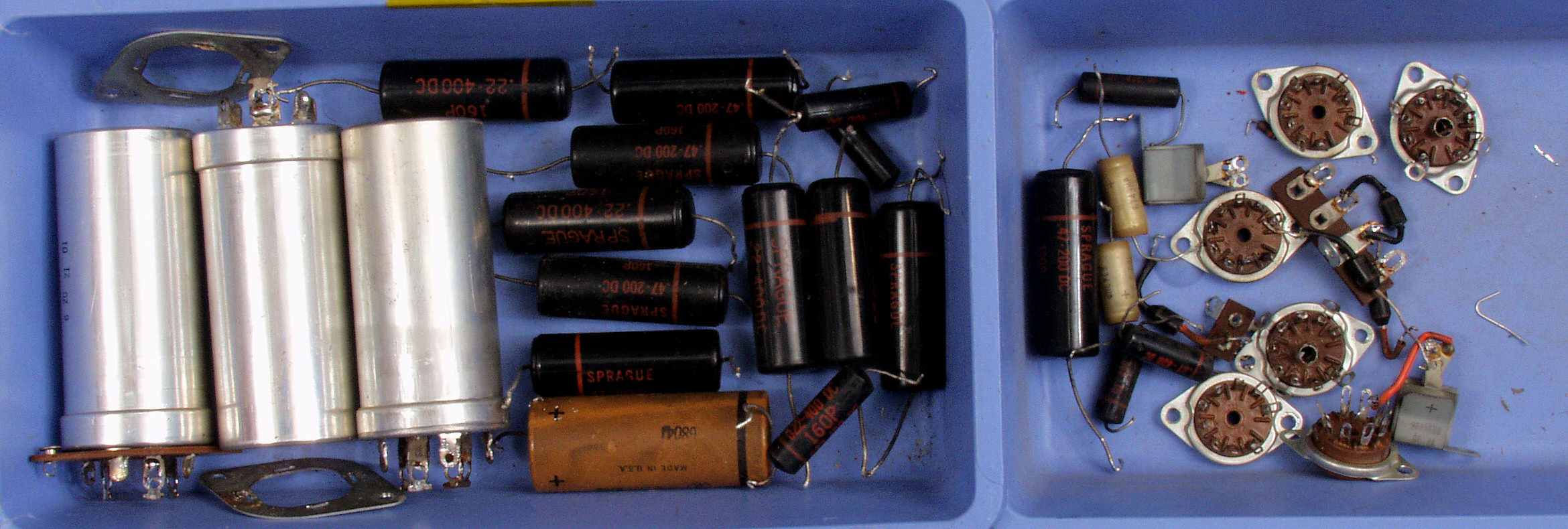

Ｃ９．　交換部品

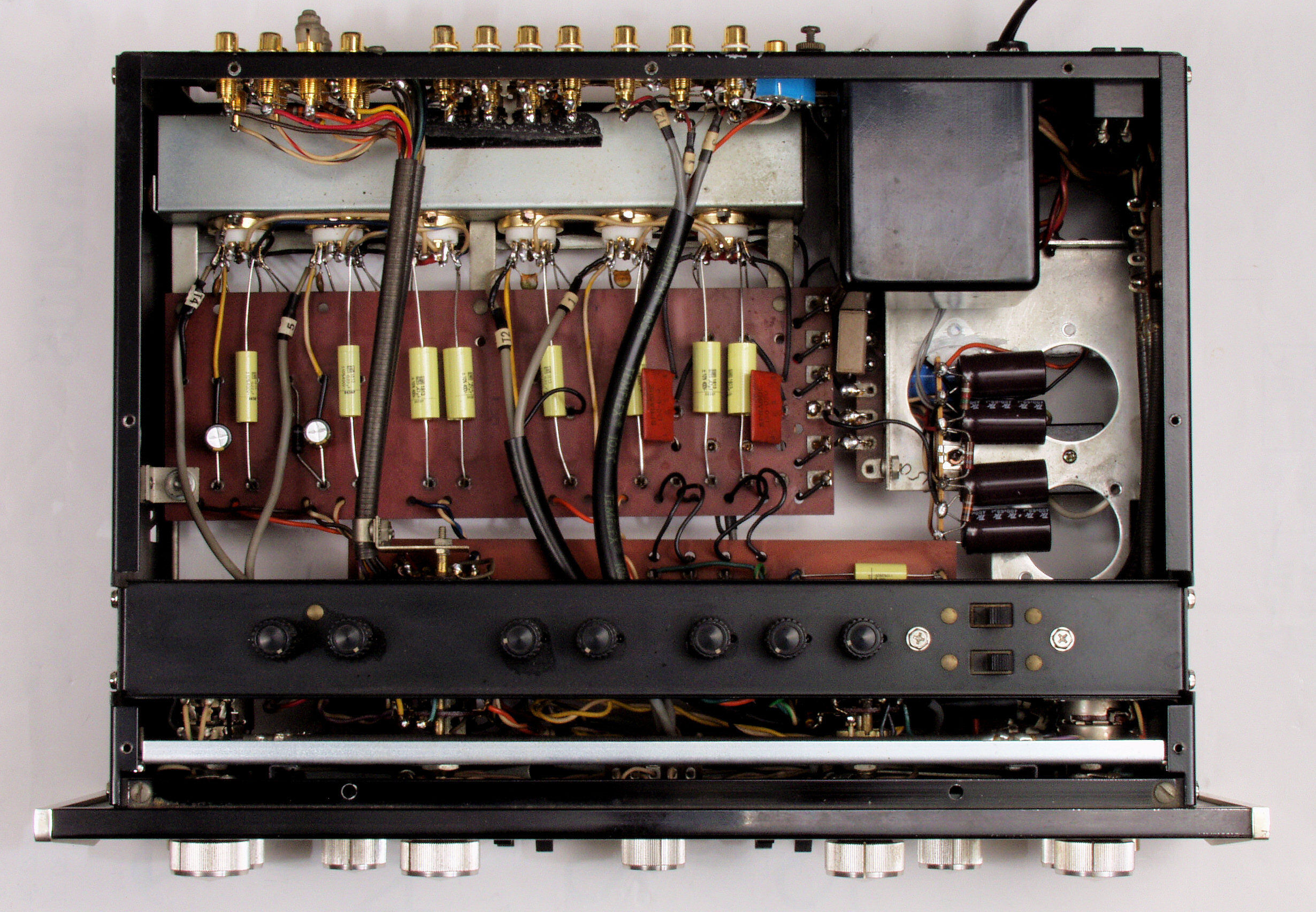

ＣＡ１．　修理前　上から見る

ＣＡ２．　修理後　上から見る

ＣＡ３．　修理前　下から見る

ＣＡ４．　修理後　下から見る

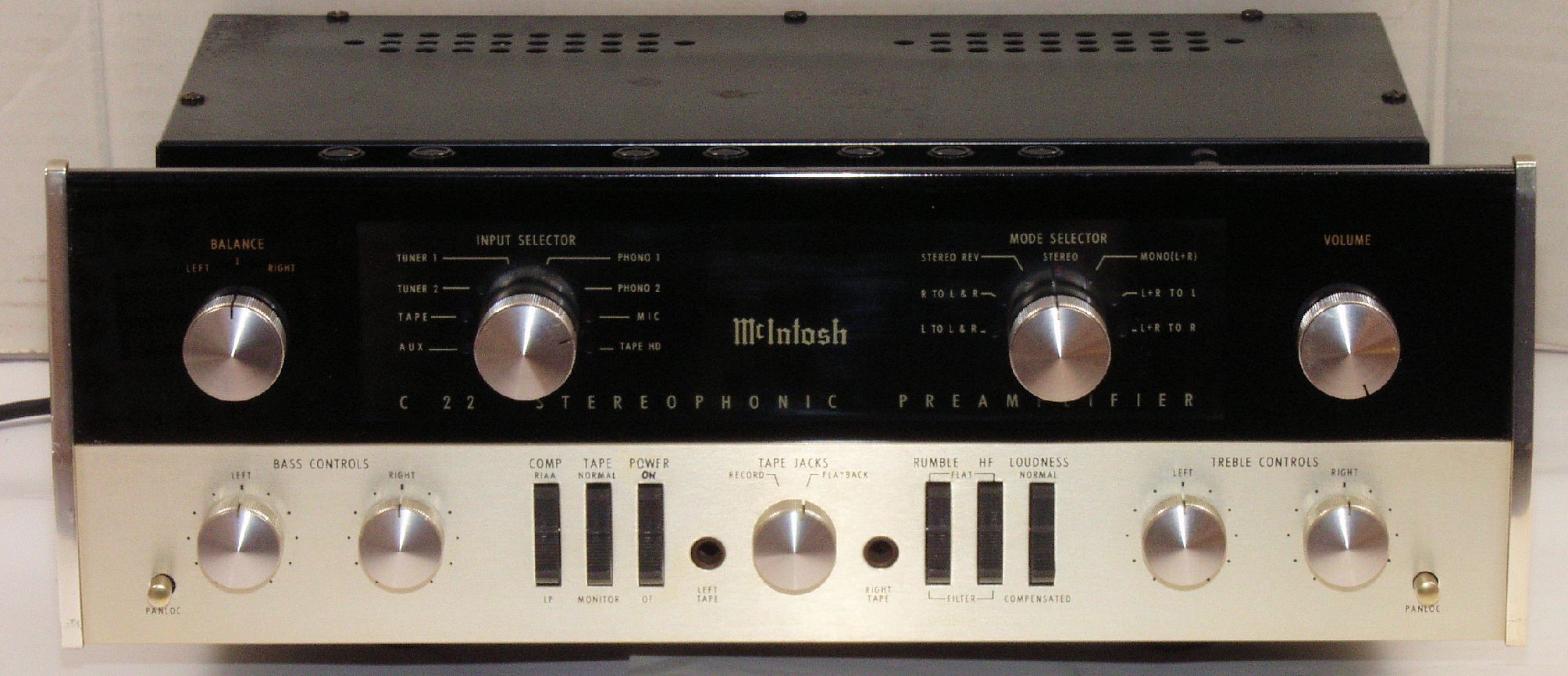

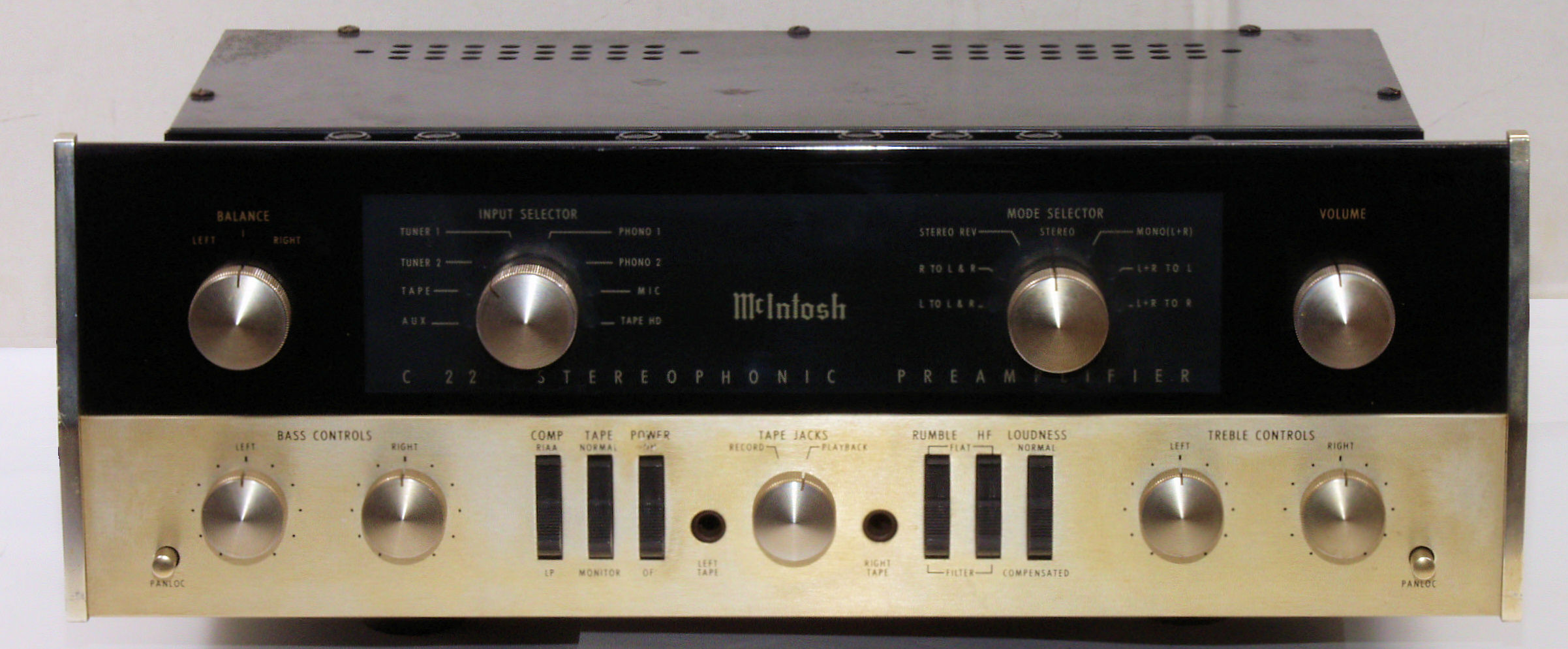

ＣＢ１．　完成、前から見る

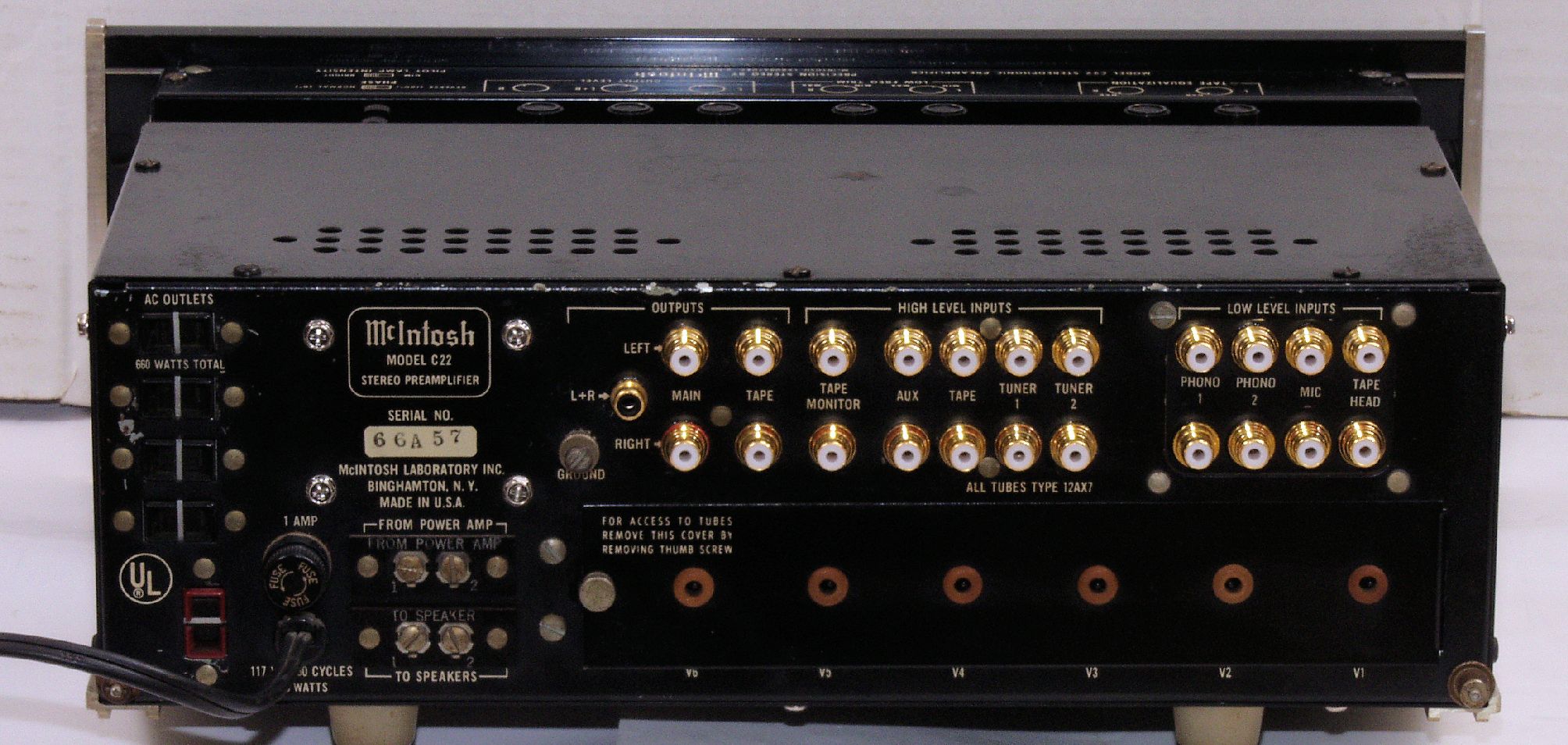

ＣＢ２．　完成、後から見る

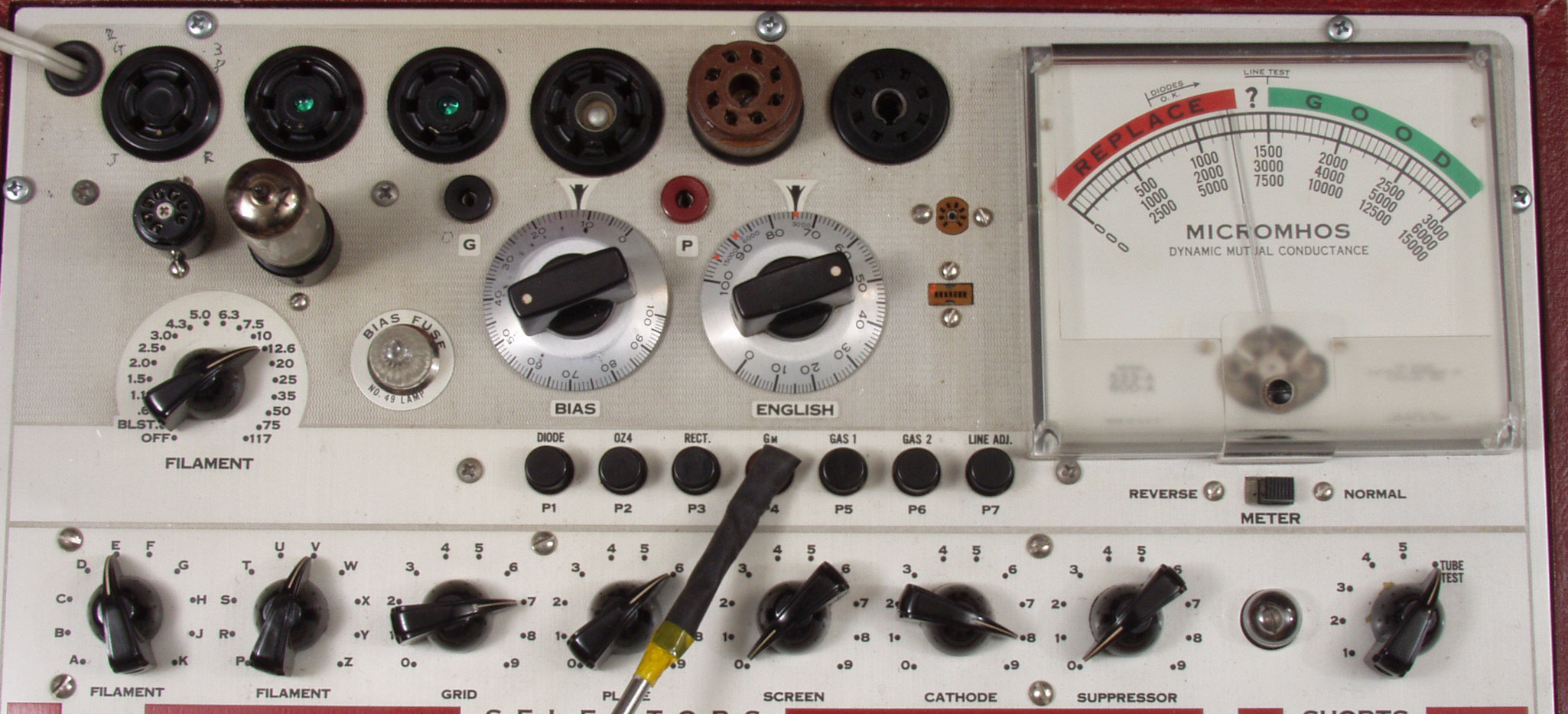

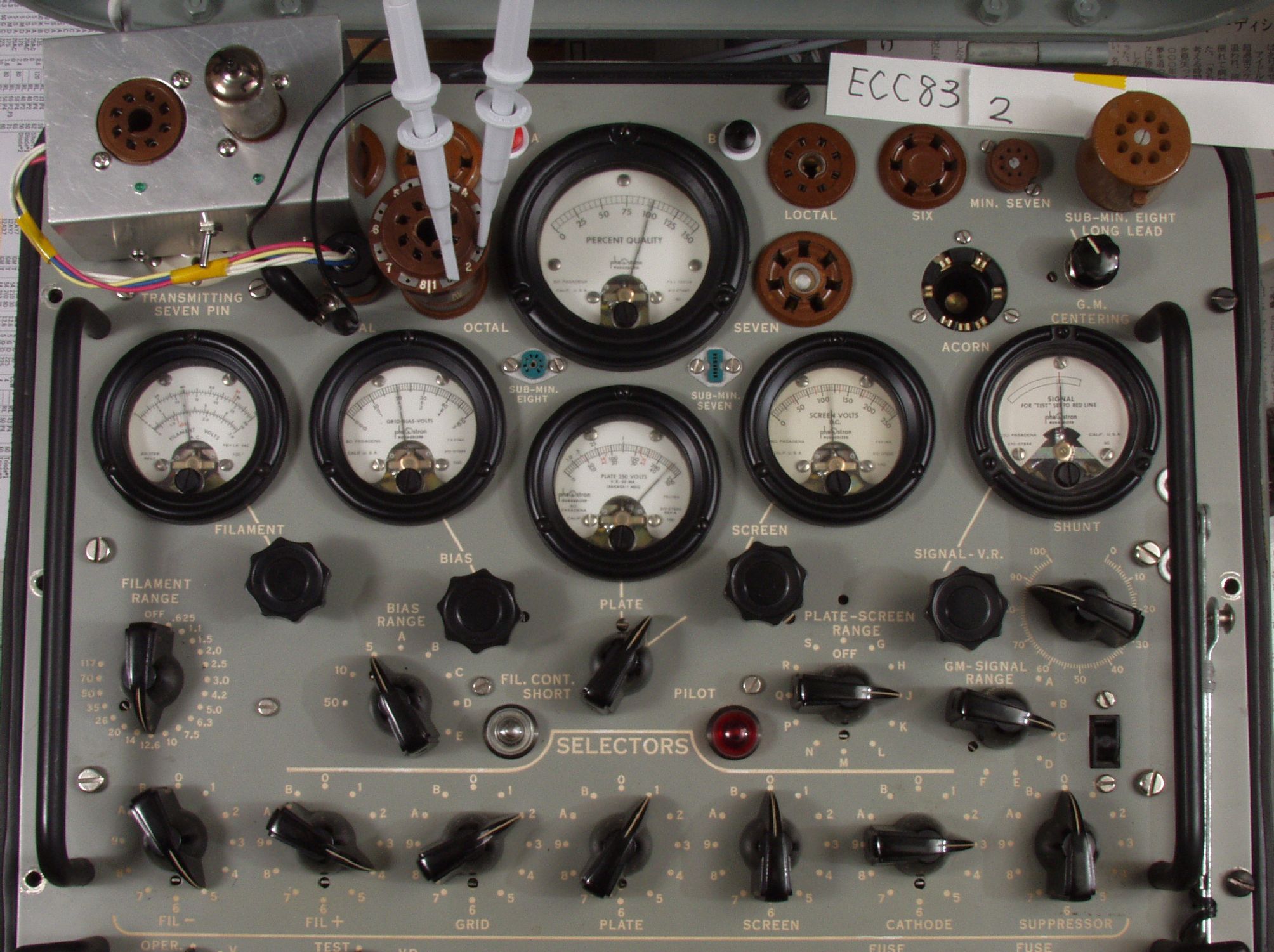

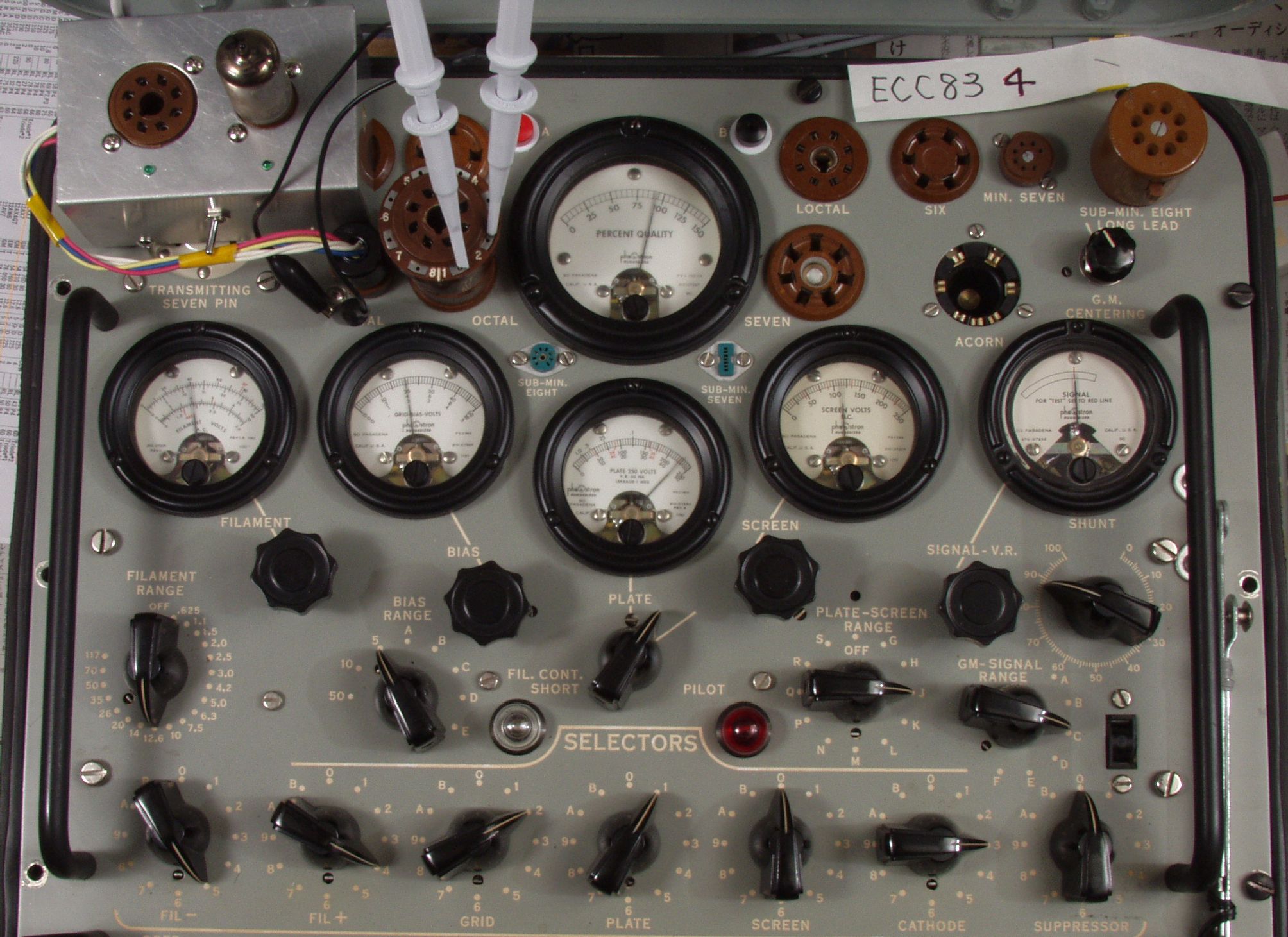

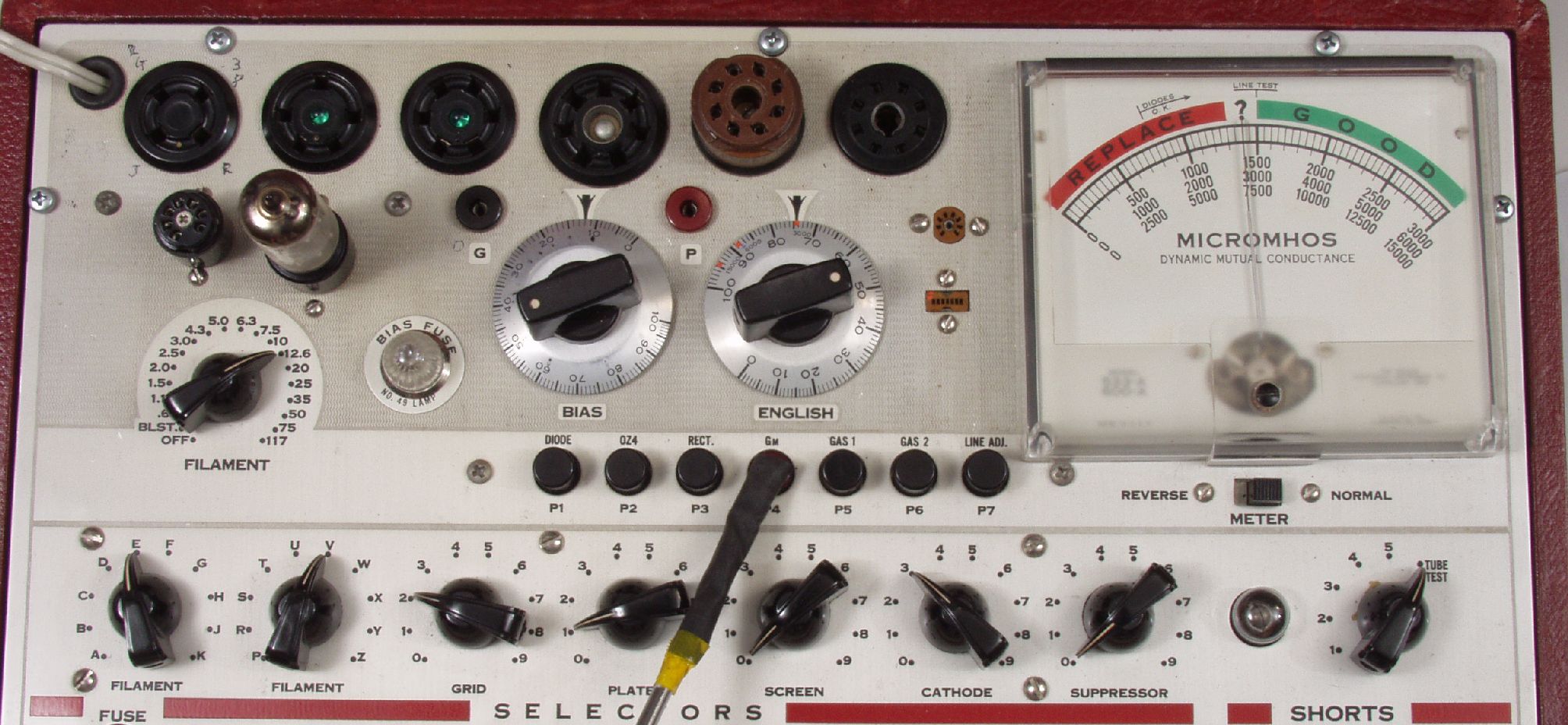

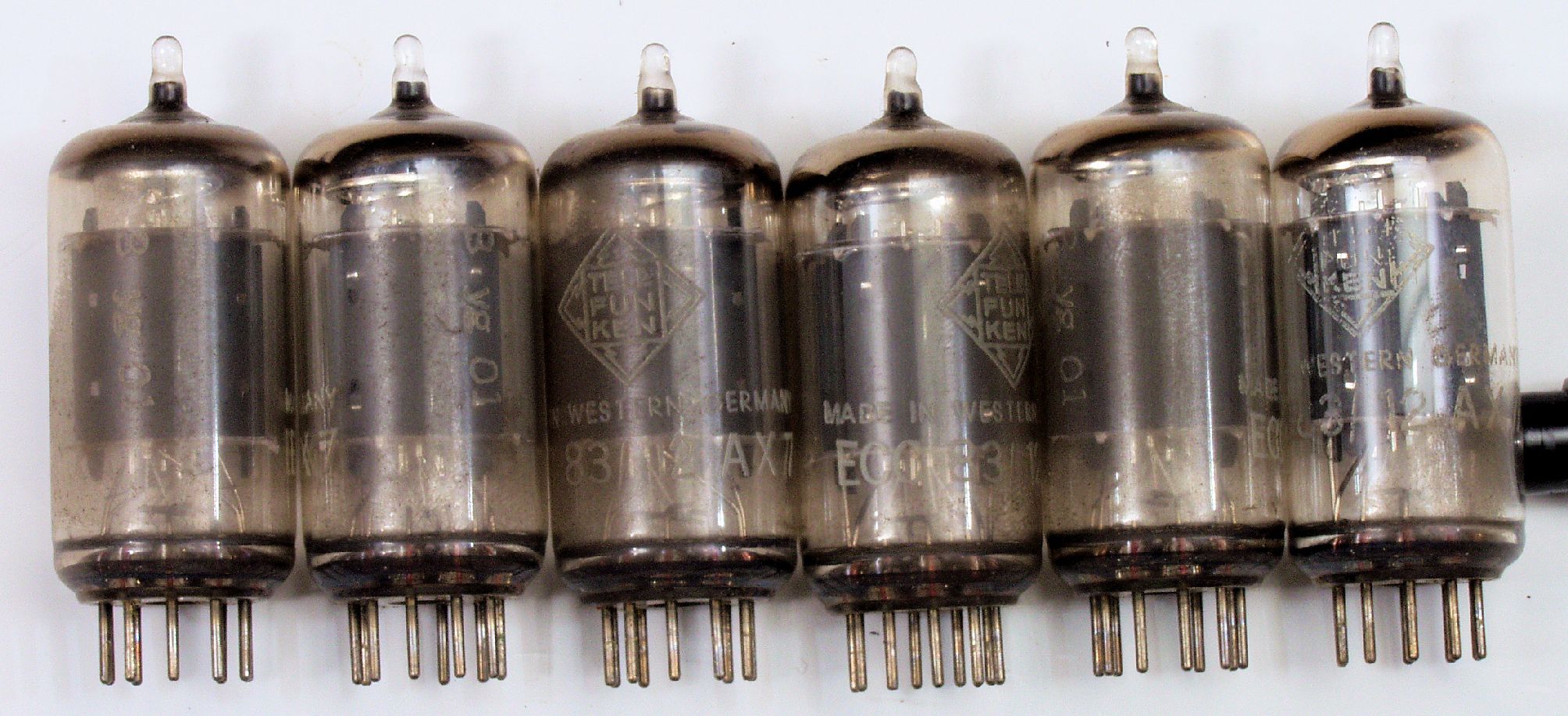

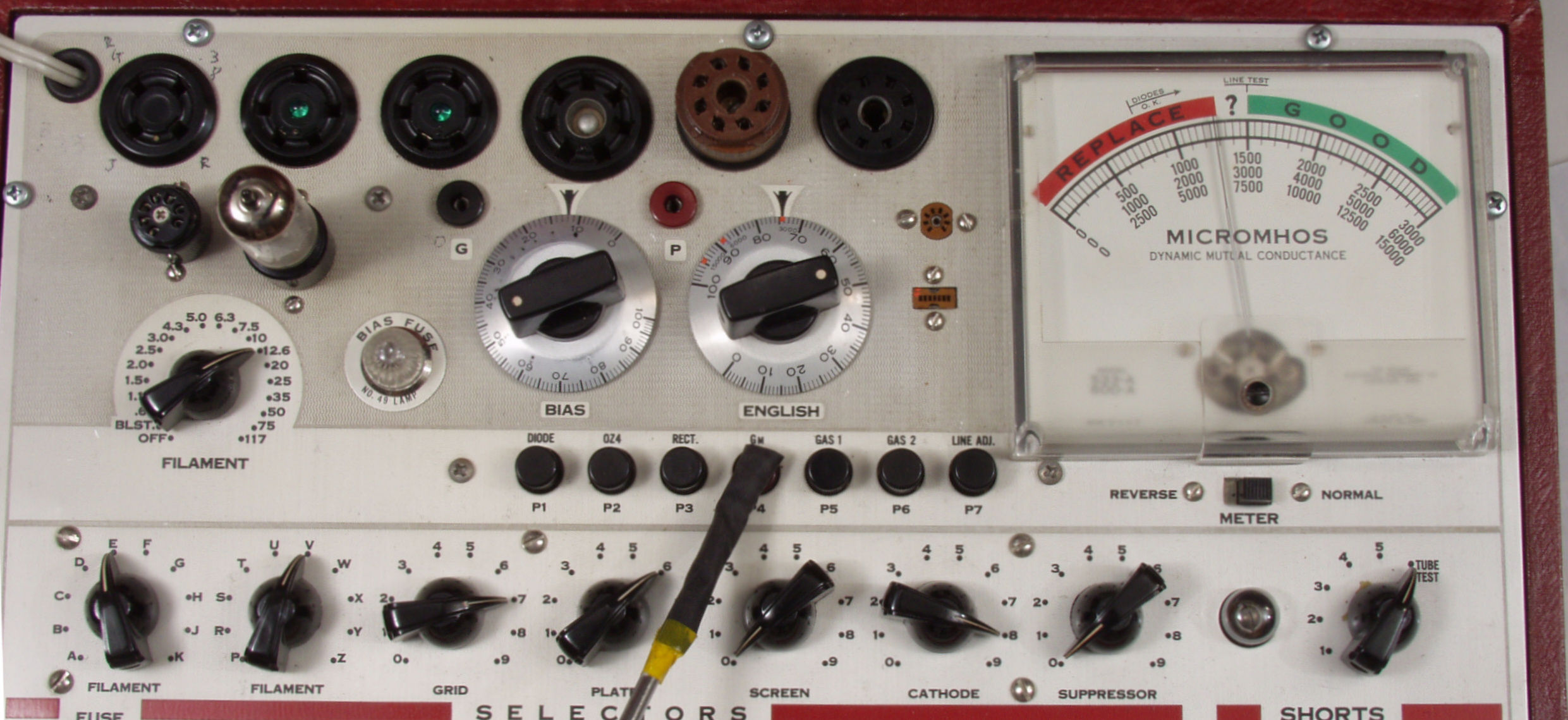

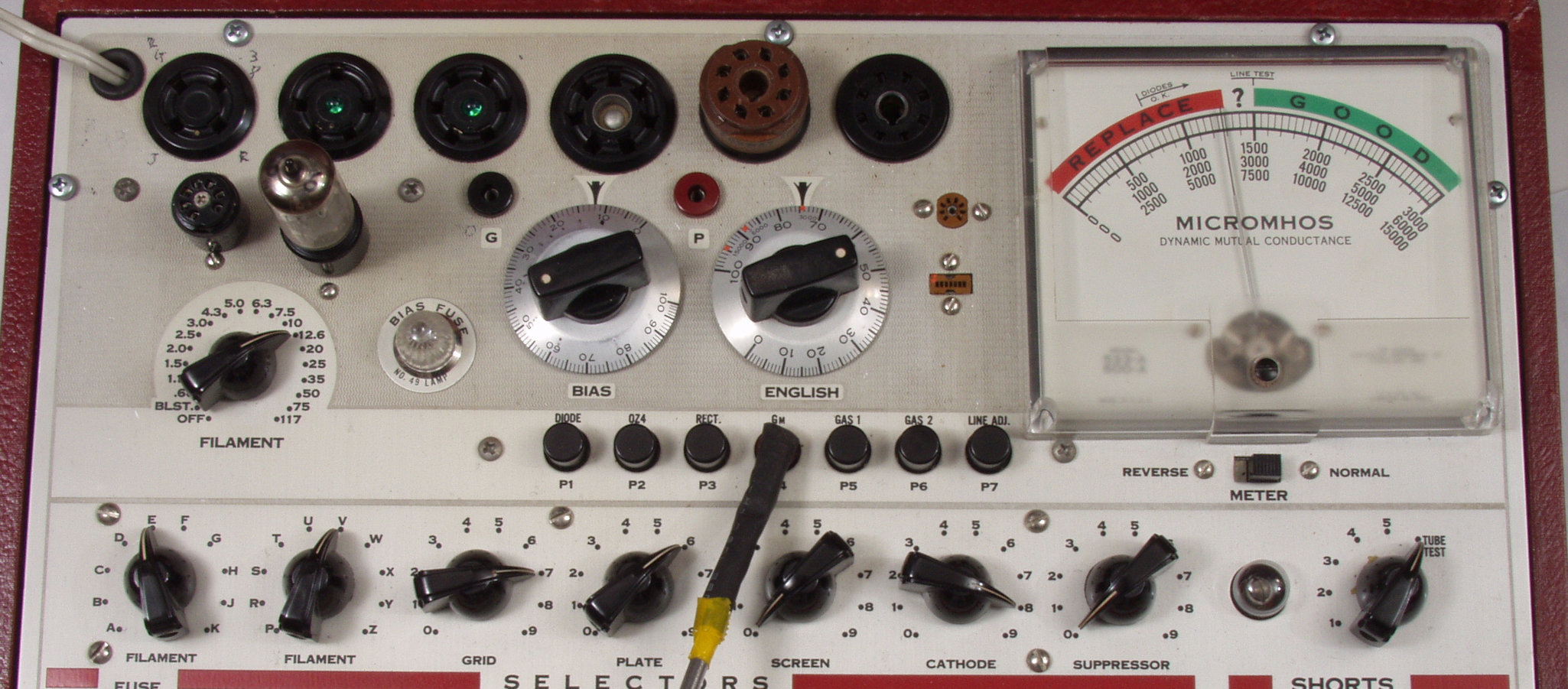

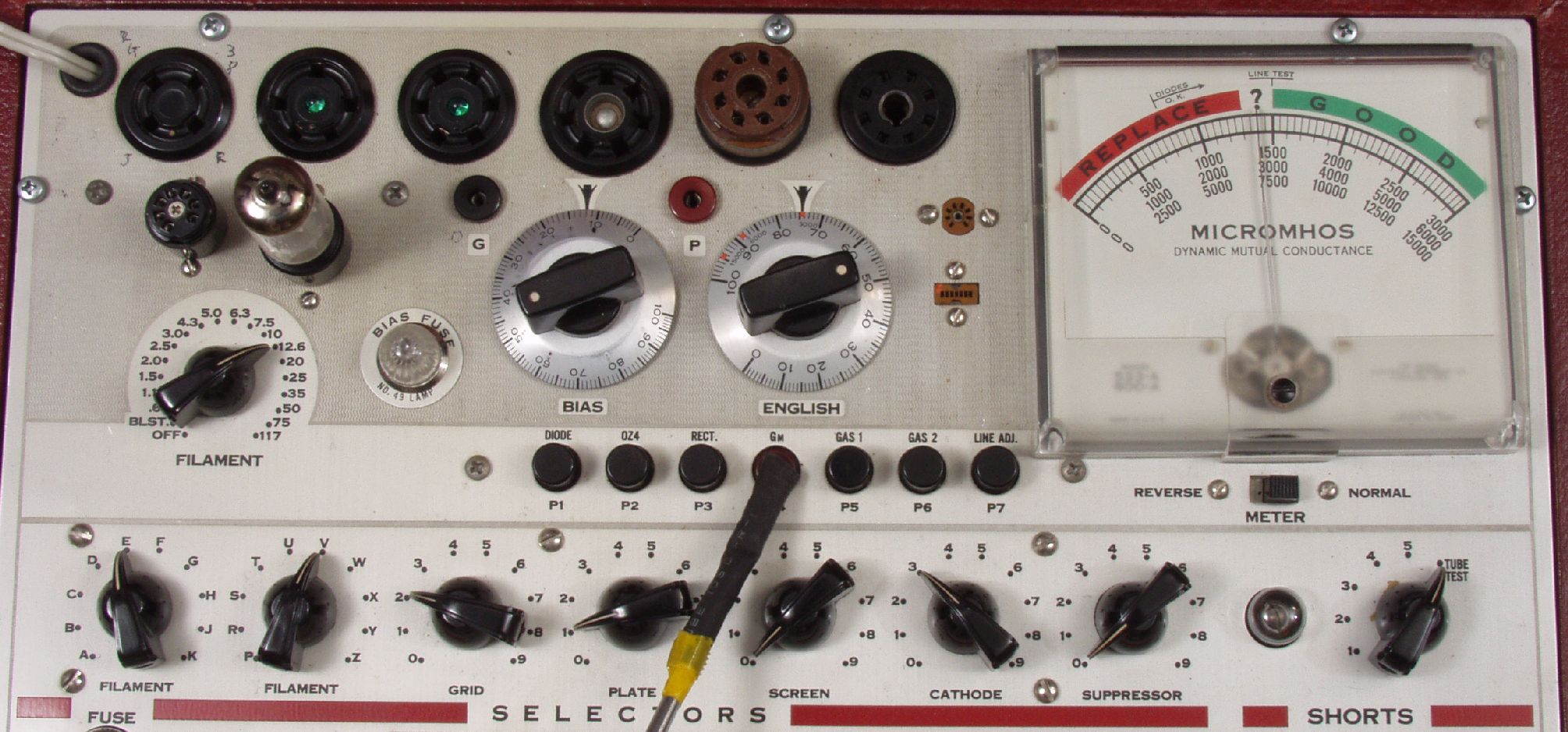

ＣＤ．　TubeTester　Ｈｉｃｋｏｋ６００Ａによる付属真空管測定 ＣＤ１１．　付属１２ＡＸ７（ＥＣＣ８３）１本目ユニット１測定＝１３００μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ１２．　付属１２ＡＸ７（ＥＣＣ８３）１本目ユニット２測定＝１２７０μmho

ＣＤ２１．　付属１２ＡＸ７（ＥＣＣ８３）２本目ユニット１測定＝１３００μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ２２．　付属１２ＡＸ７（ＥＣＣ８３）２本目ユニット２測定＝１３００μmho

ＣＤ３１．　付属１２ＡＸ７（ＥＣＣ８３）３本目ユニット１測定＝１４００μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ３２．　付属１２ＡＸ７（ＥＣＣ８３）３本目ユニット２測定＝１２３０μmho

ＣＤ４１．　付属１２ＡＸ７（ＥＣＣ８３）４本目ユニット１測定＝１３５０μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ４２．　付属１２ＡＸ７（ＥＣＣ８３）４本目ユニット２測定＝１２５０μmho

ＣＤ５１．　付属１２ＡＸ７（ＥＣＣ８３）５本目ユニット１測定＝１４００μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ５２．　付属１２ＡＸ７（ＥＣＣ８３）５本目ユニット２測定＝１３５０μmho

ＣＥ６１．　付属１２ＡＸ７（ＥＣＣ８３）６本目ユニット１測定＝１３５０μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ６２．　付属１２ＡＸ７（ＥＣＣ８３）６本目ユニット２測定＝１２７０μmho

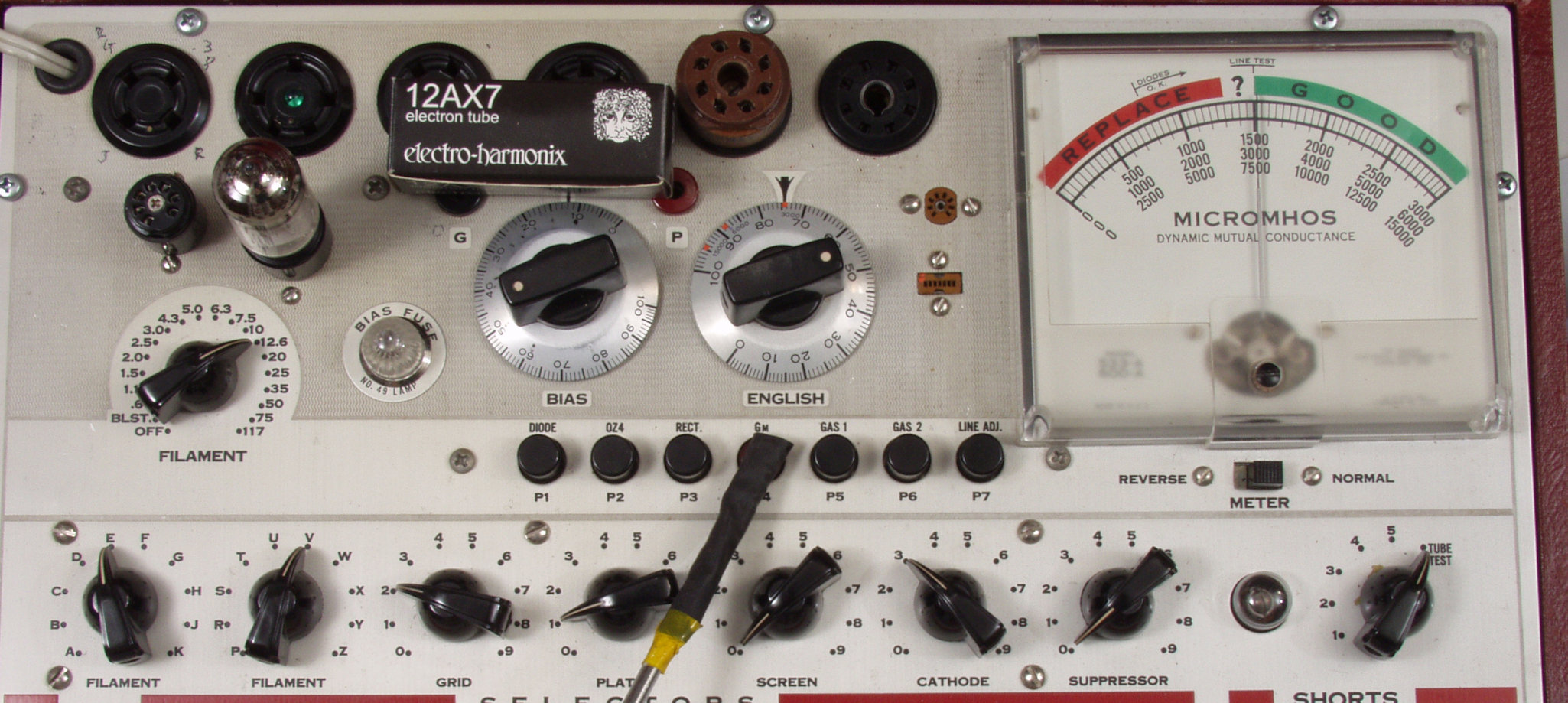

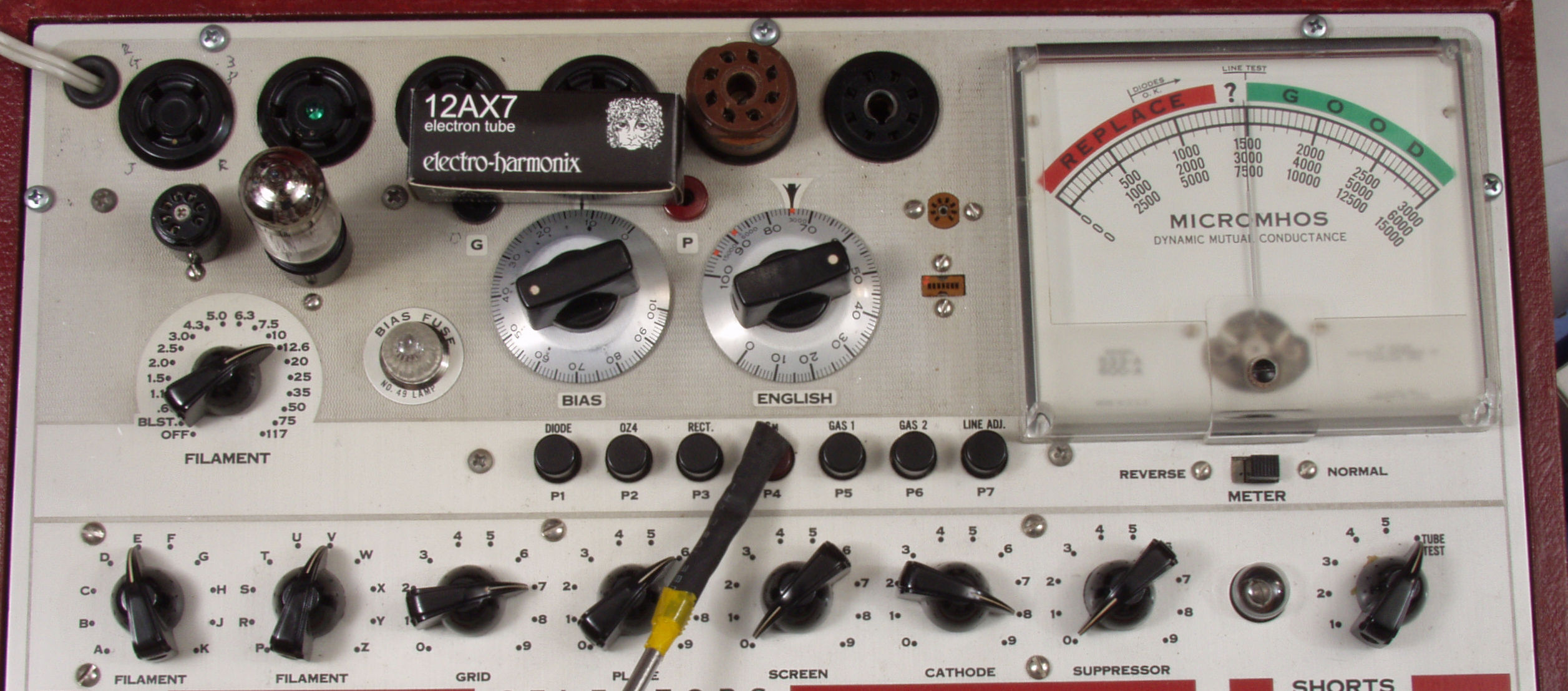

ＣＤ７１．　手持　Ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ　１２ＡＸ７（ＥＣＣ８３）ユニット１測定＝１５００μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ７２．　手持　Ｅｌｅｃｔｒｏ−ｈａｒｍｏｎｉｘ　１２ＡＸ７（ＥＣＣ８３）ユニット２測定＝１５００μmho

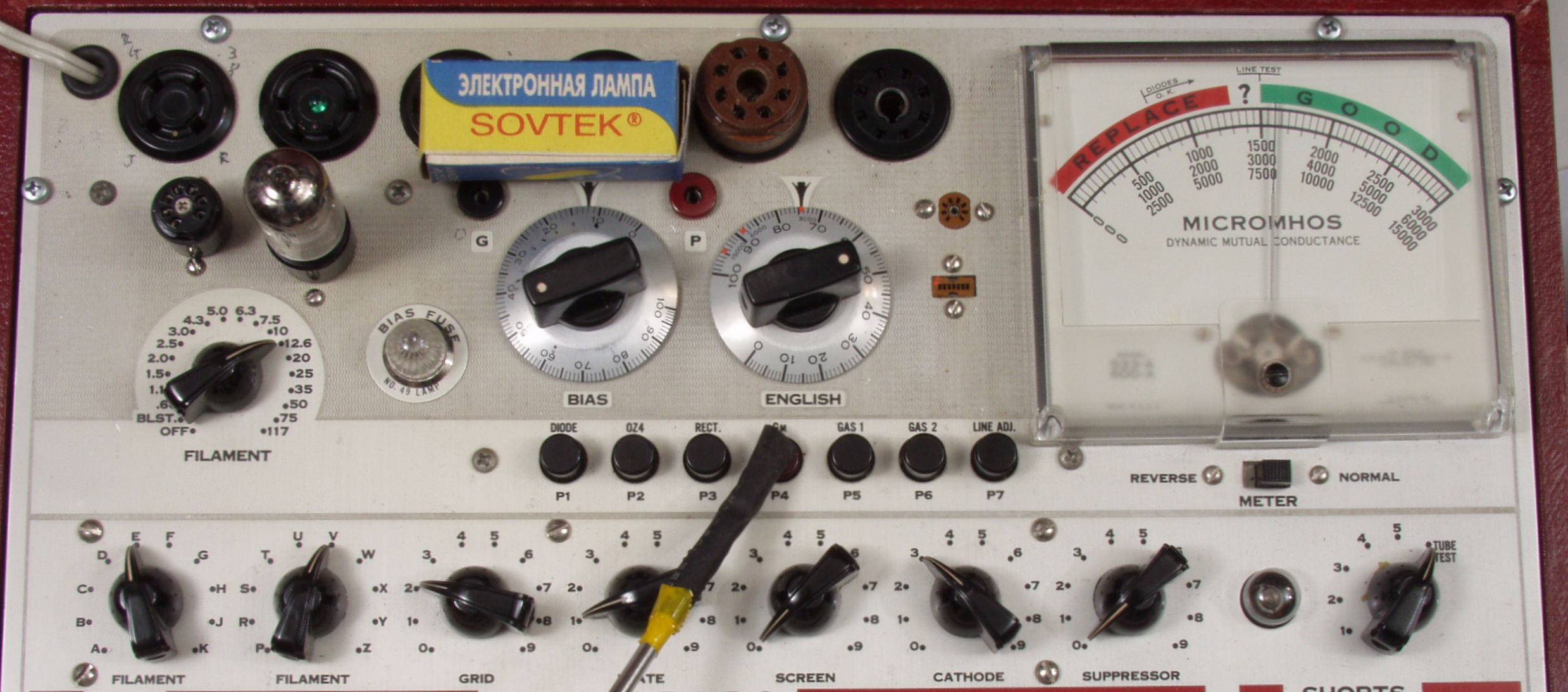

ＣＤ８１．　手持　ＳＯＶＴＥＫ　１２ＡＸ７（ＥＣＣ８３）ユニット１測定＝１６００μmho 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＤ８２．　手持　ＳＯＶＴＥＫ　１２ＡＸ７（ＥＣＣ８３）ユニット２測定＝１６００μmho

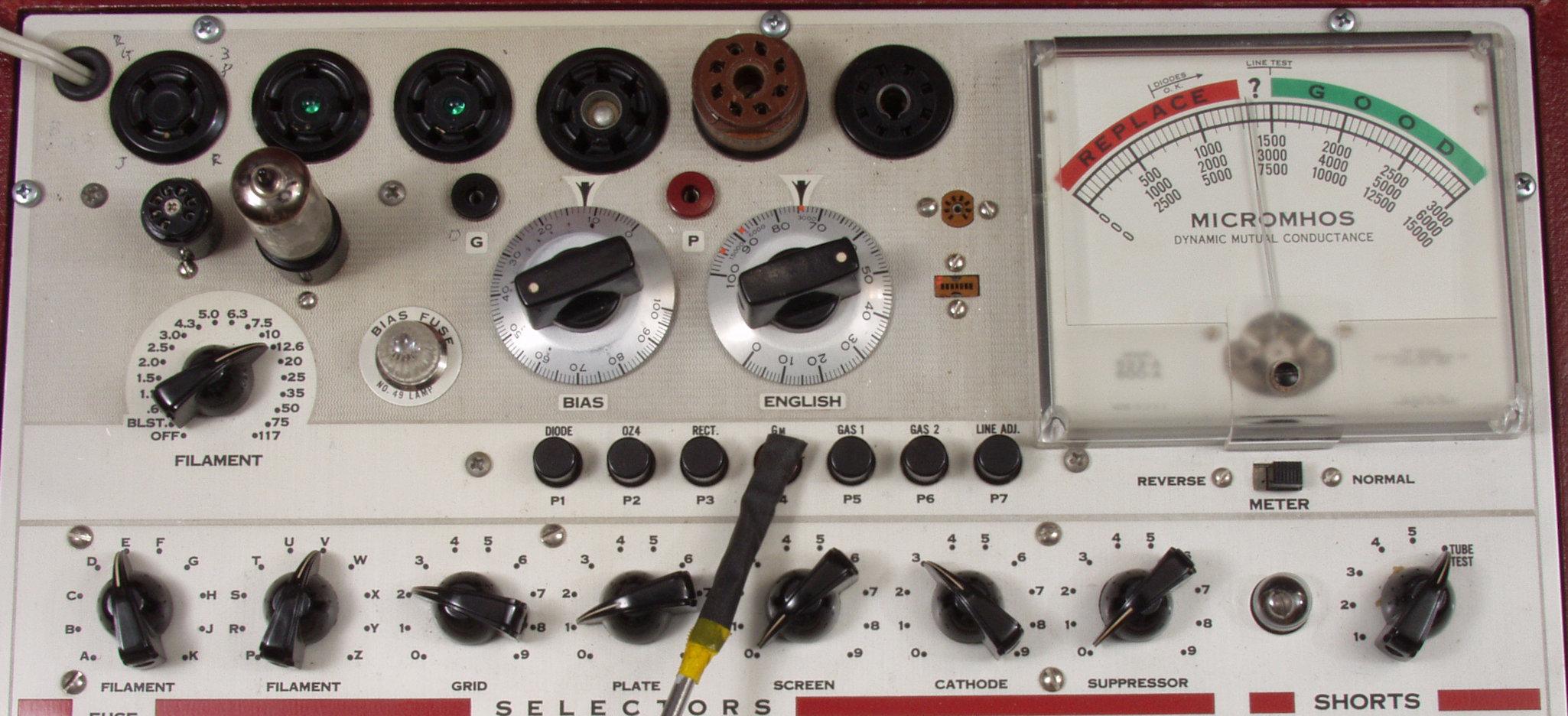

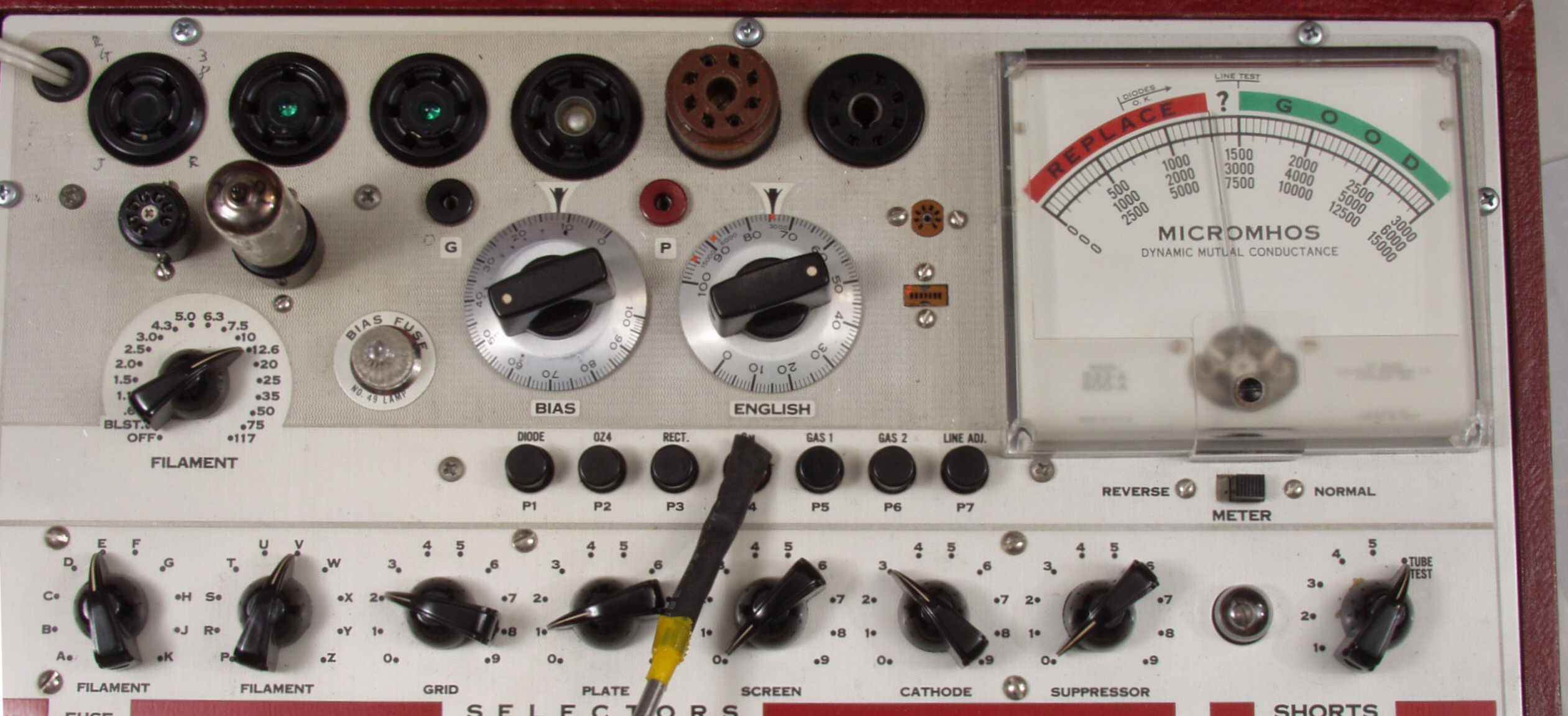

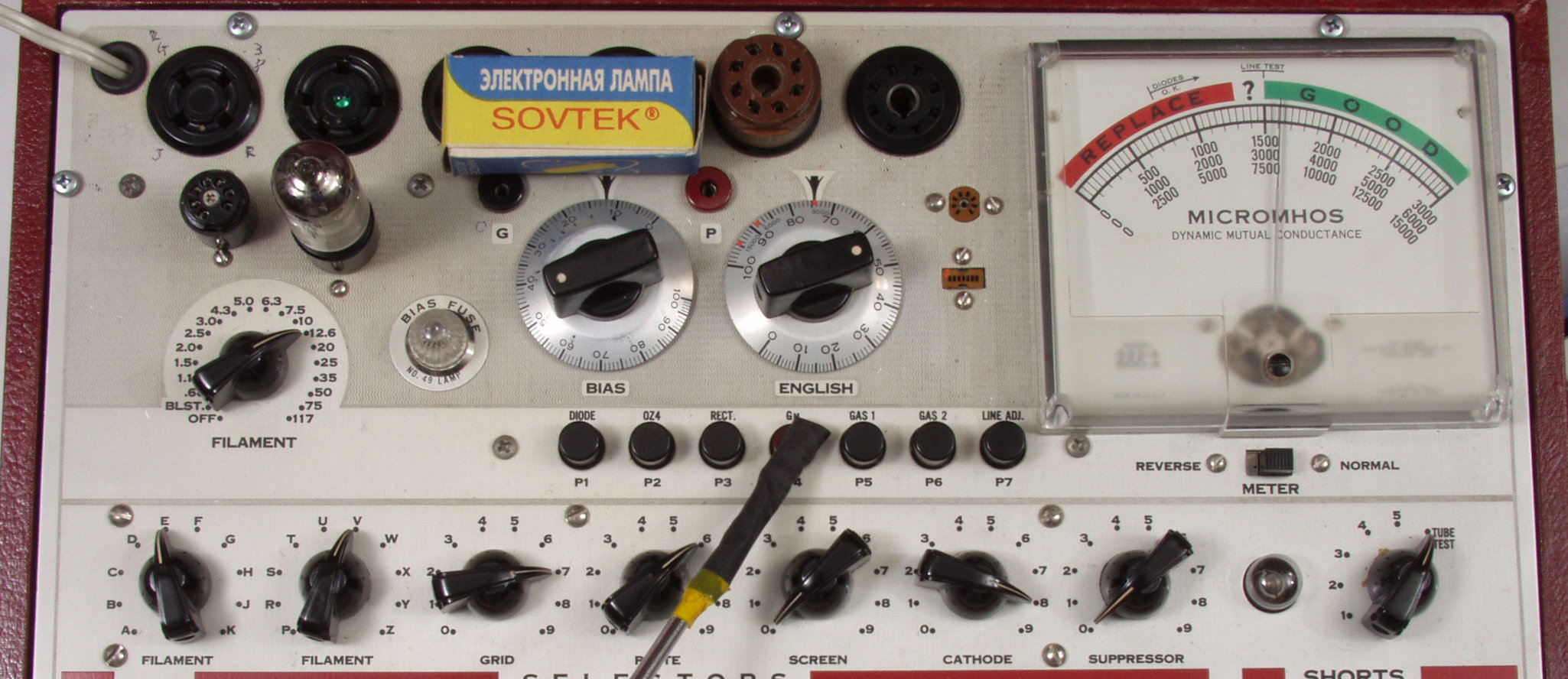

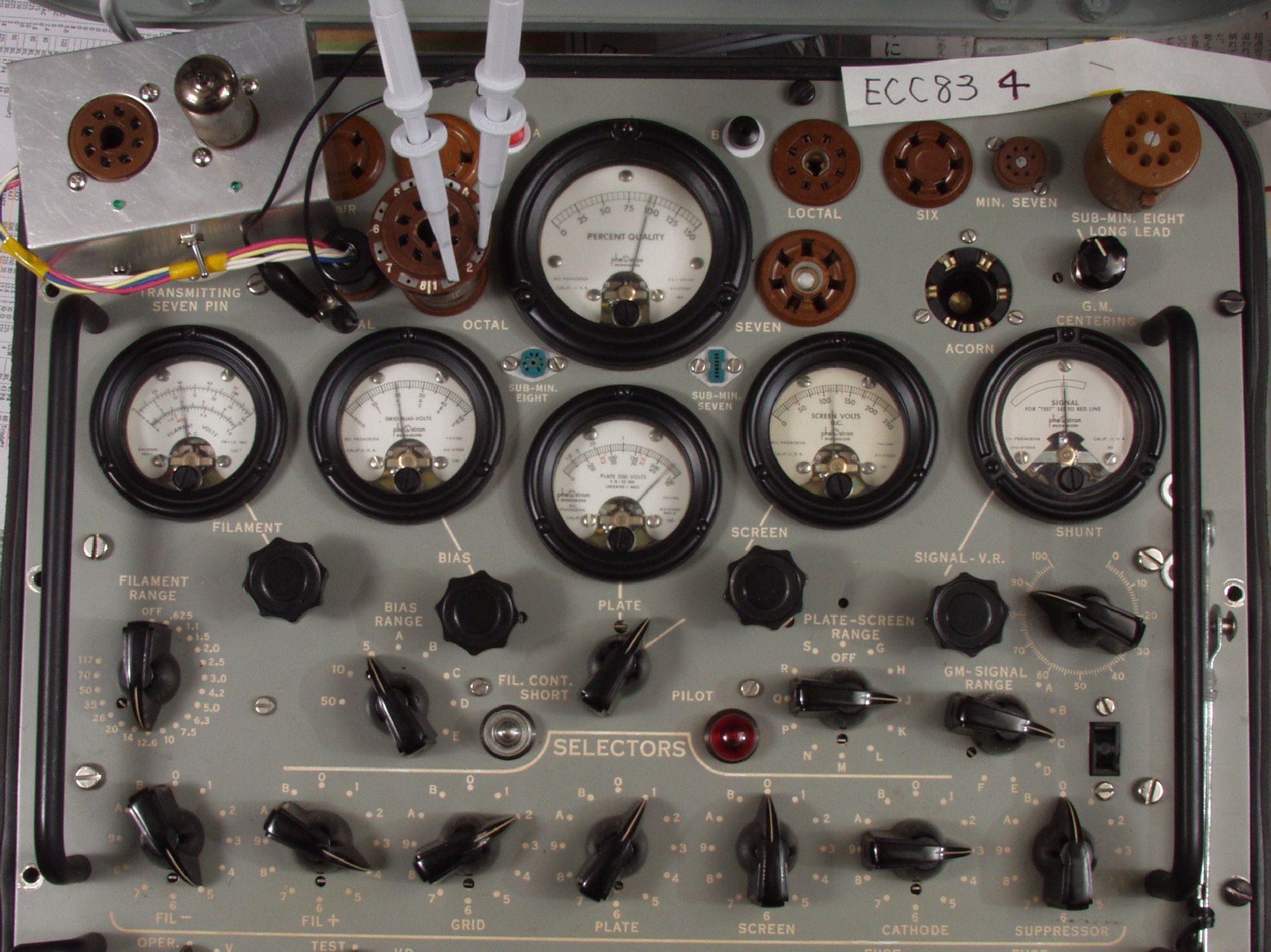

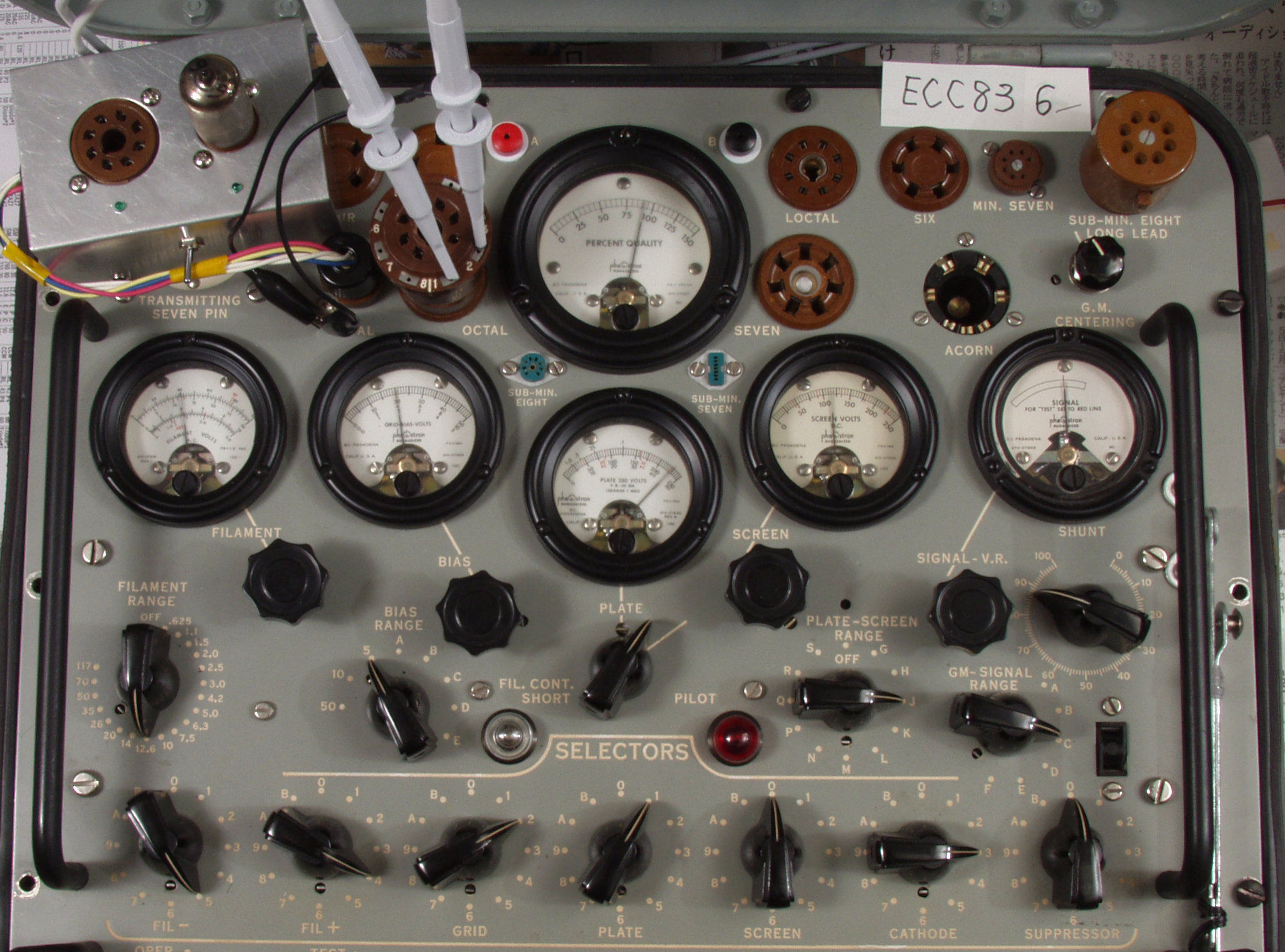

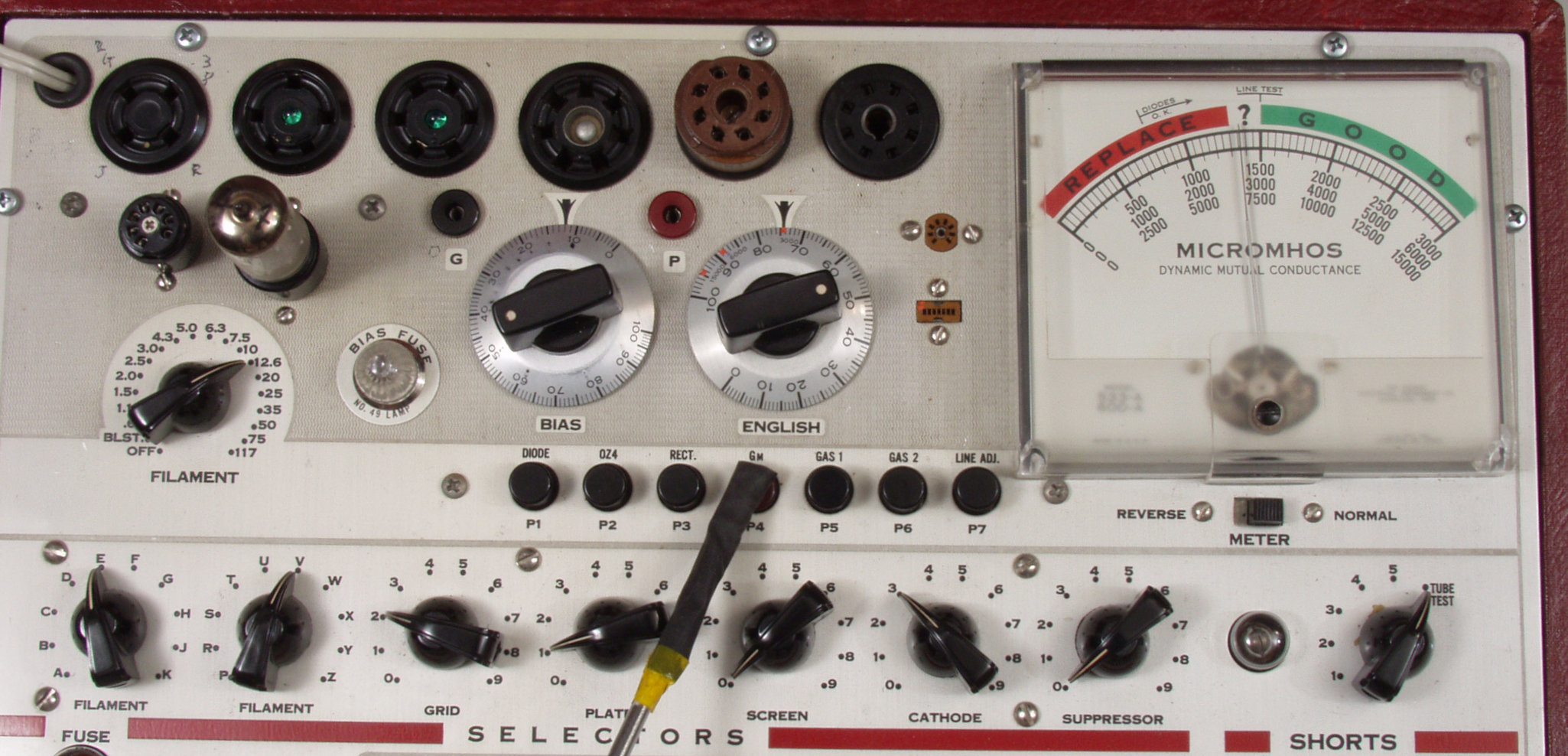

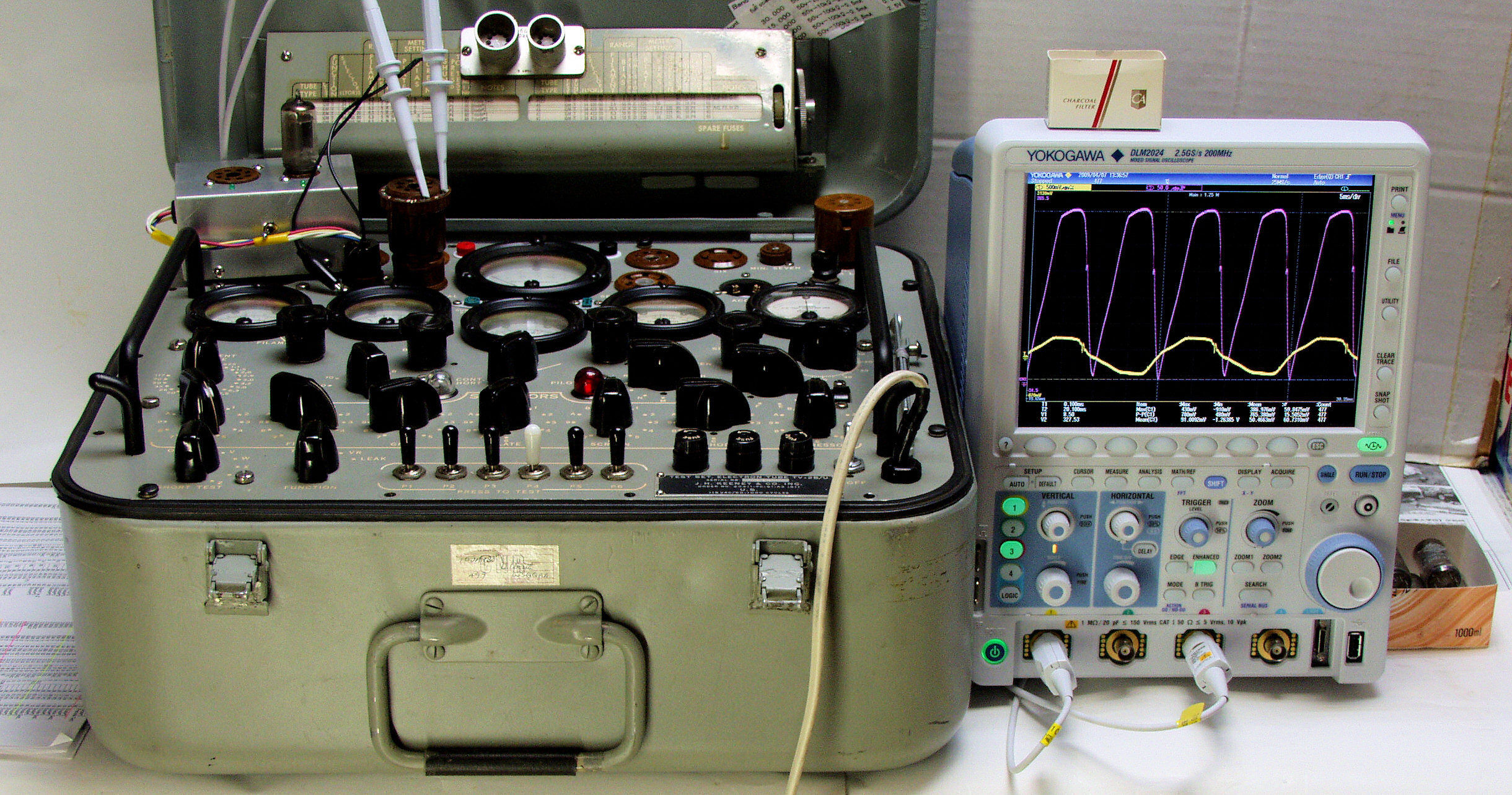

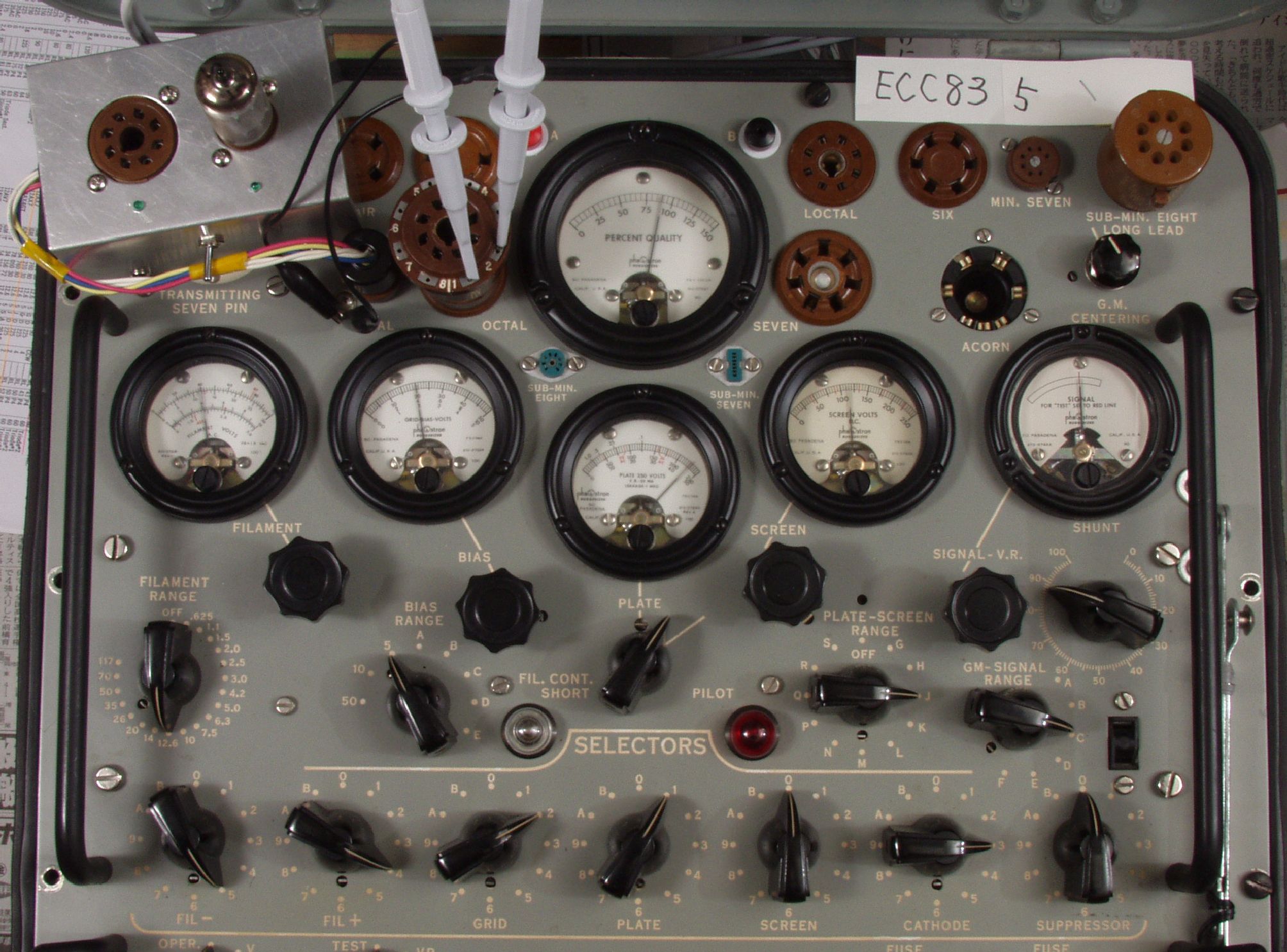

ＣＥ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ＣＥ１． 　右のデジタルオシロはデモで拝借＜＜ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４＞＞

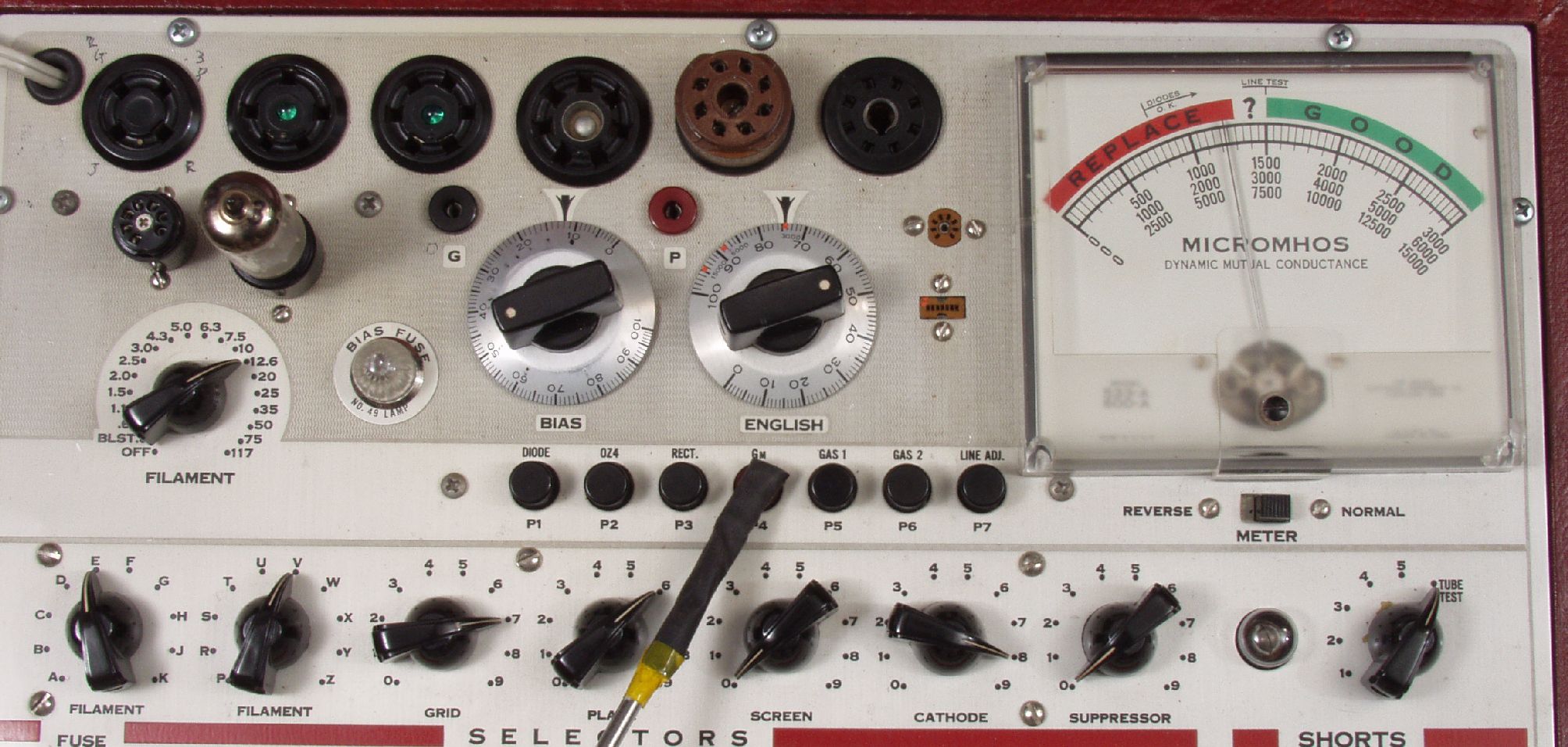

ＣＥ１１．　付属ＥＣＣ８３「 １」ユニット１測定＝１９４０μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＥ１２．　付属ＥＣＣ８３「 １」ユニット２測定＝１９４０μmho

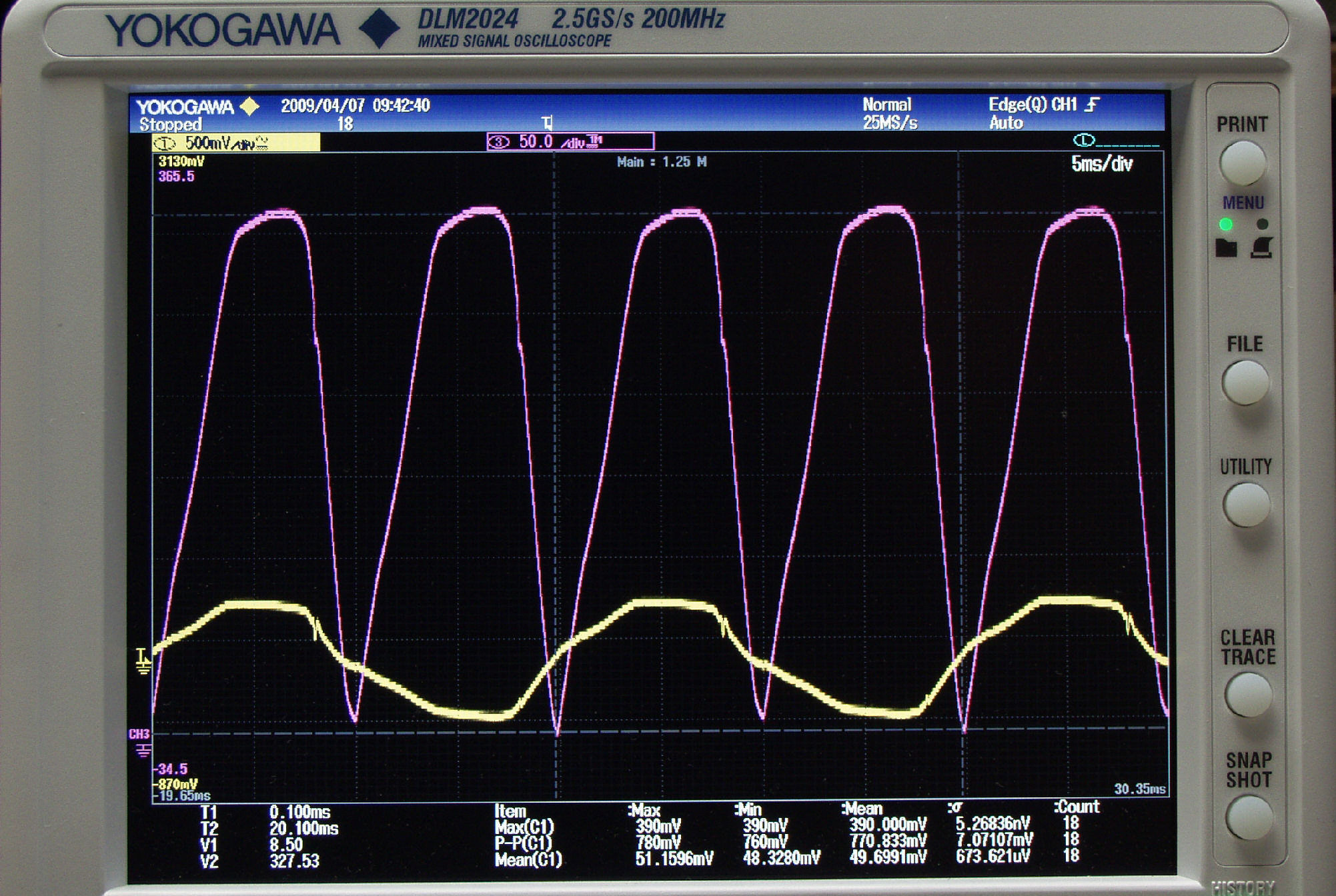

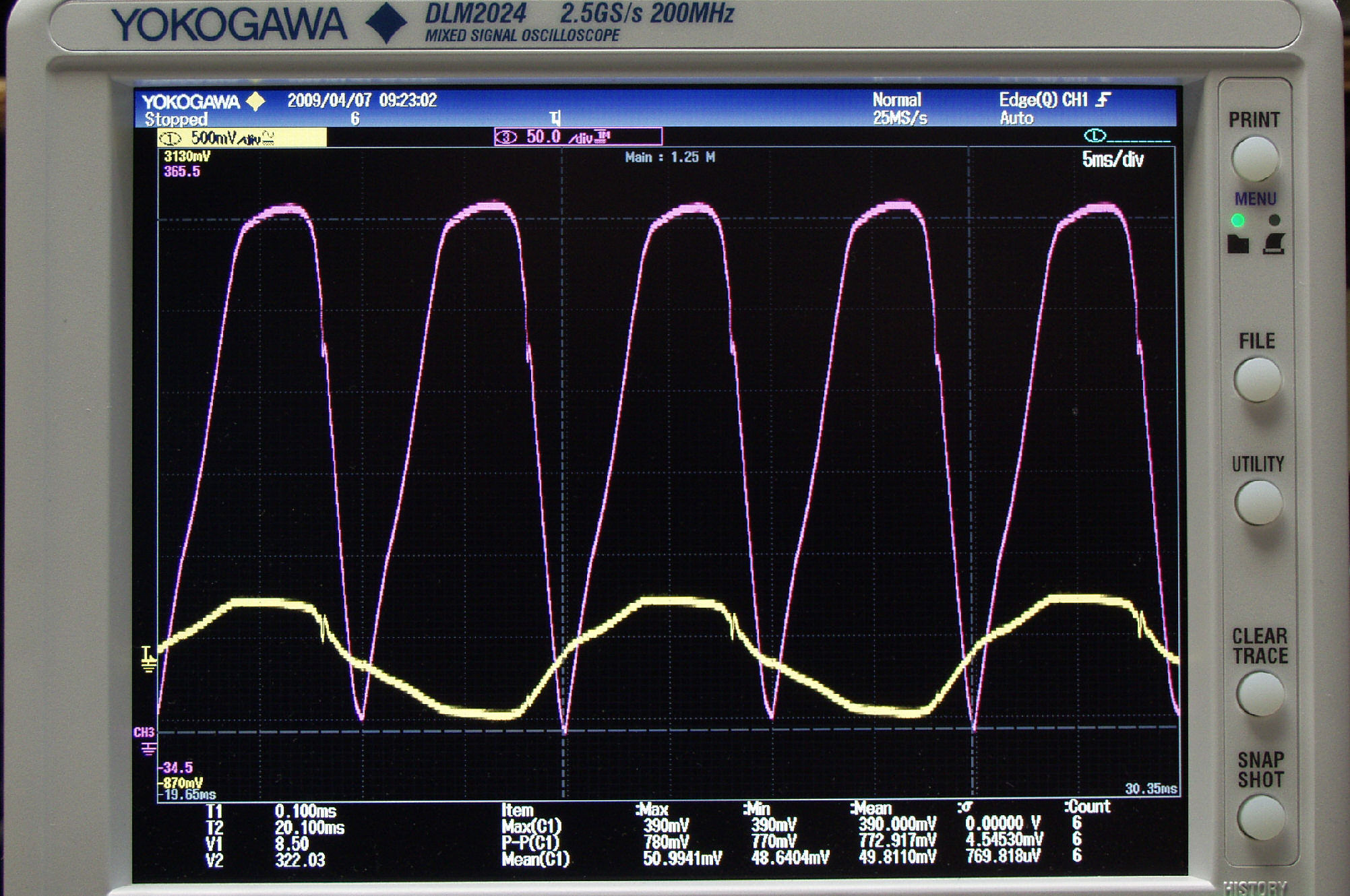

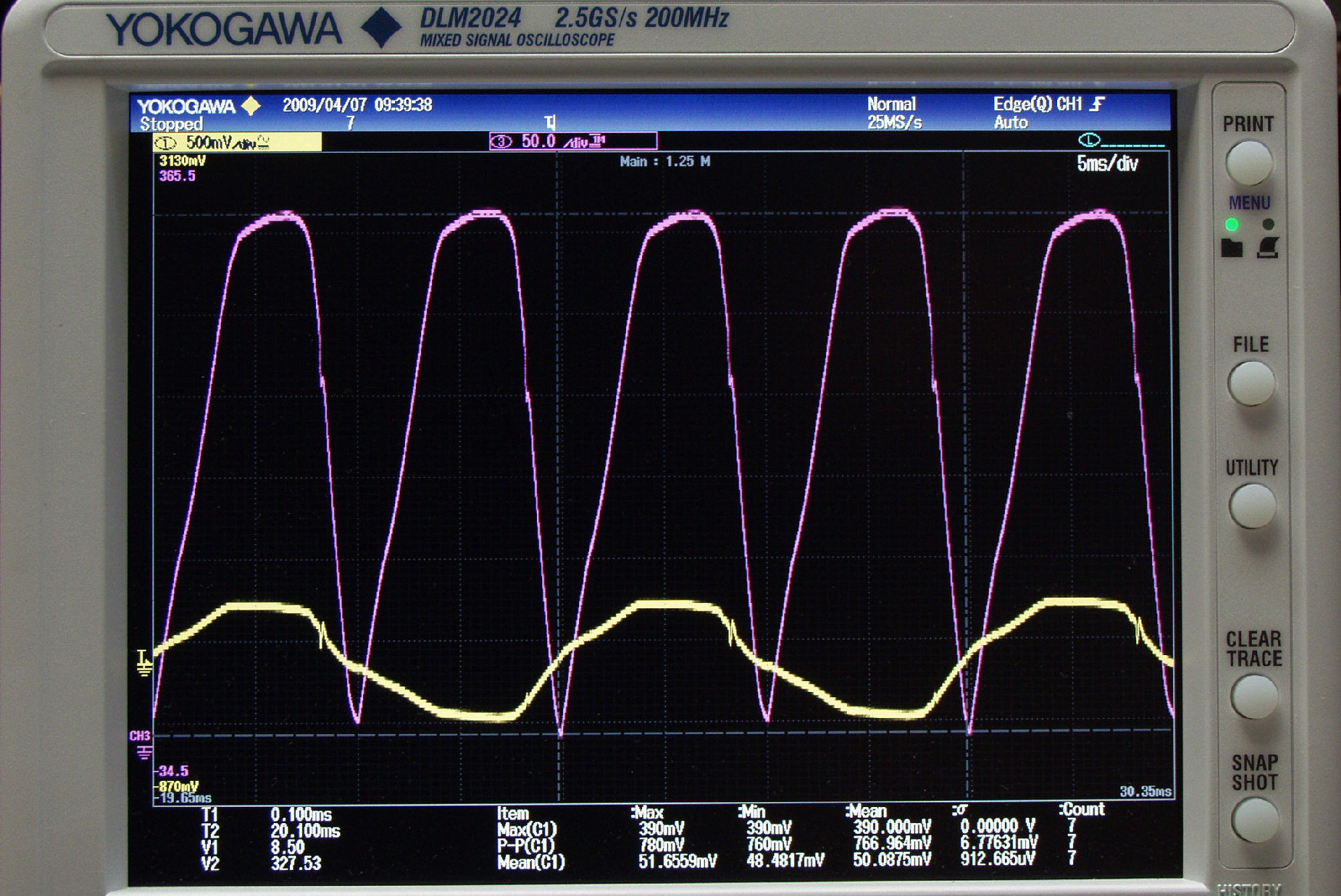

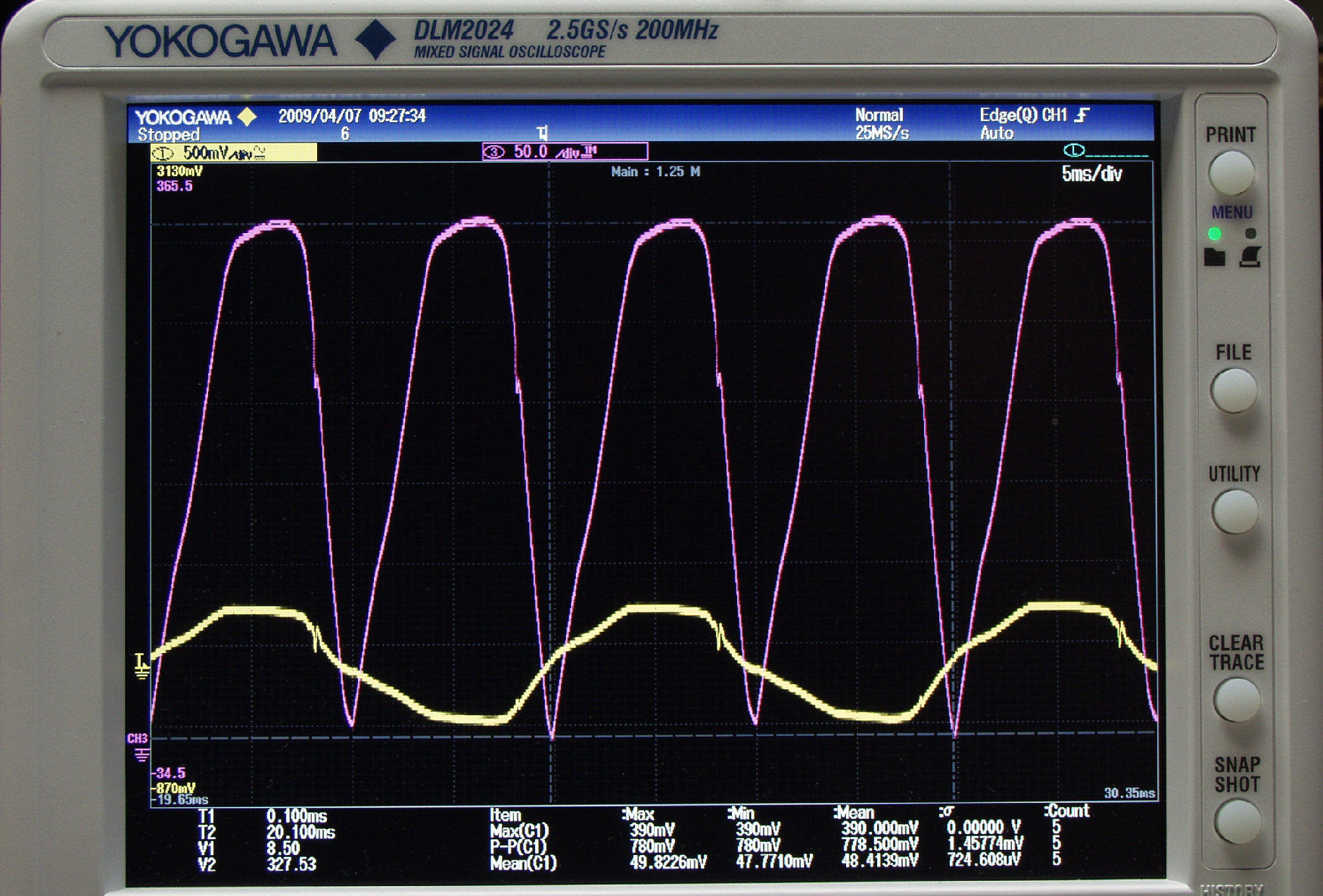

ＣＥ１３．　付属ＥＣＣ８３「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

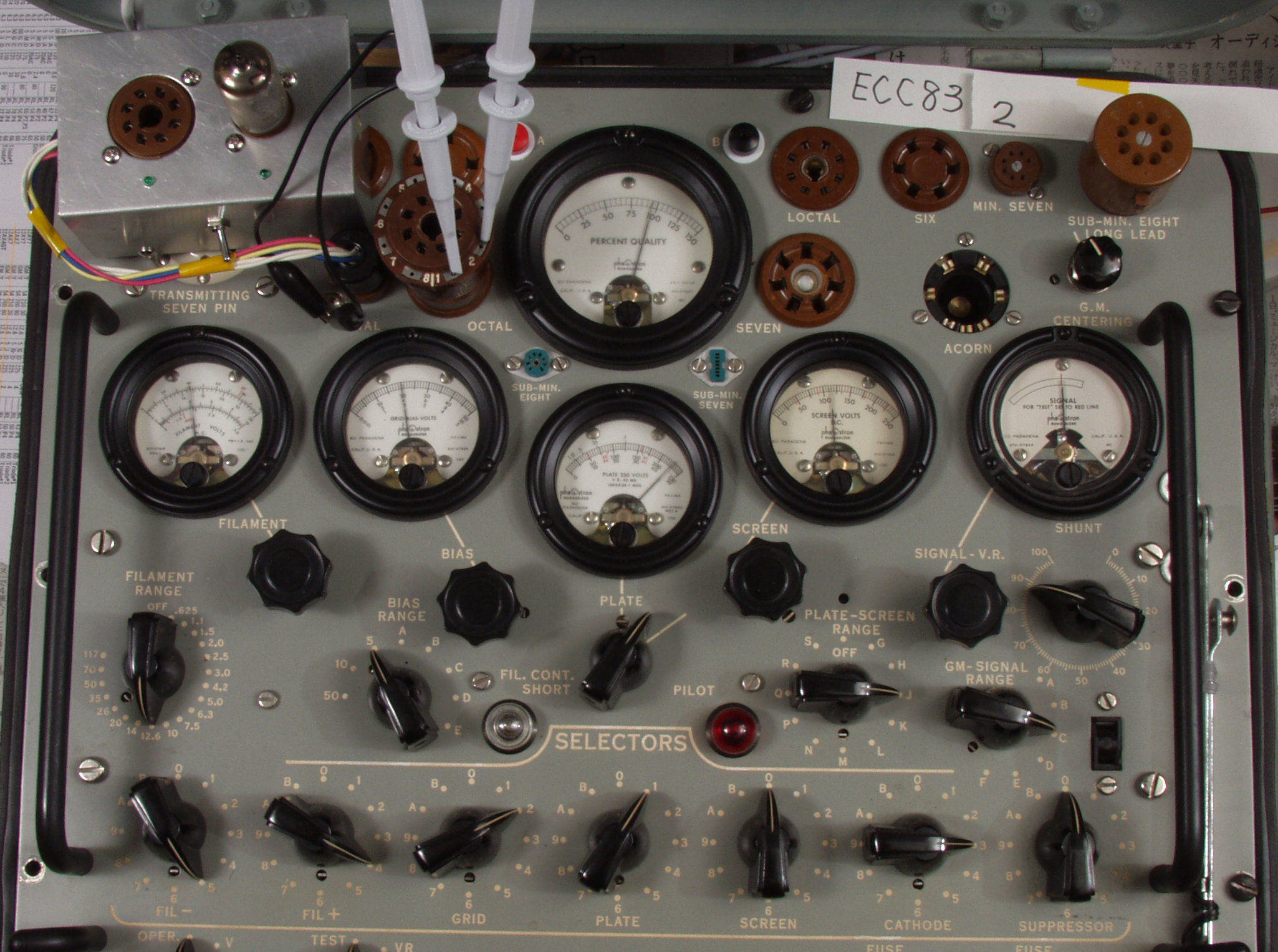

ＣＥ２１．　付属ＥＣＣ８３「Ｖ２」ユニット１測定＝２０００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＥ２２．　付属ＥＣＣ８３「 ２」ユニット２測定＝１９００μmho

ＣＥ２３．　付属ＥＣＣ８３「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

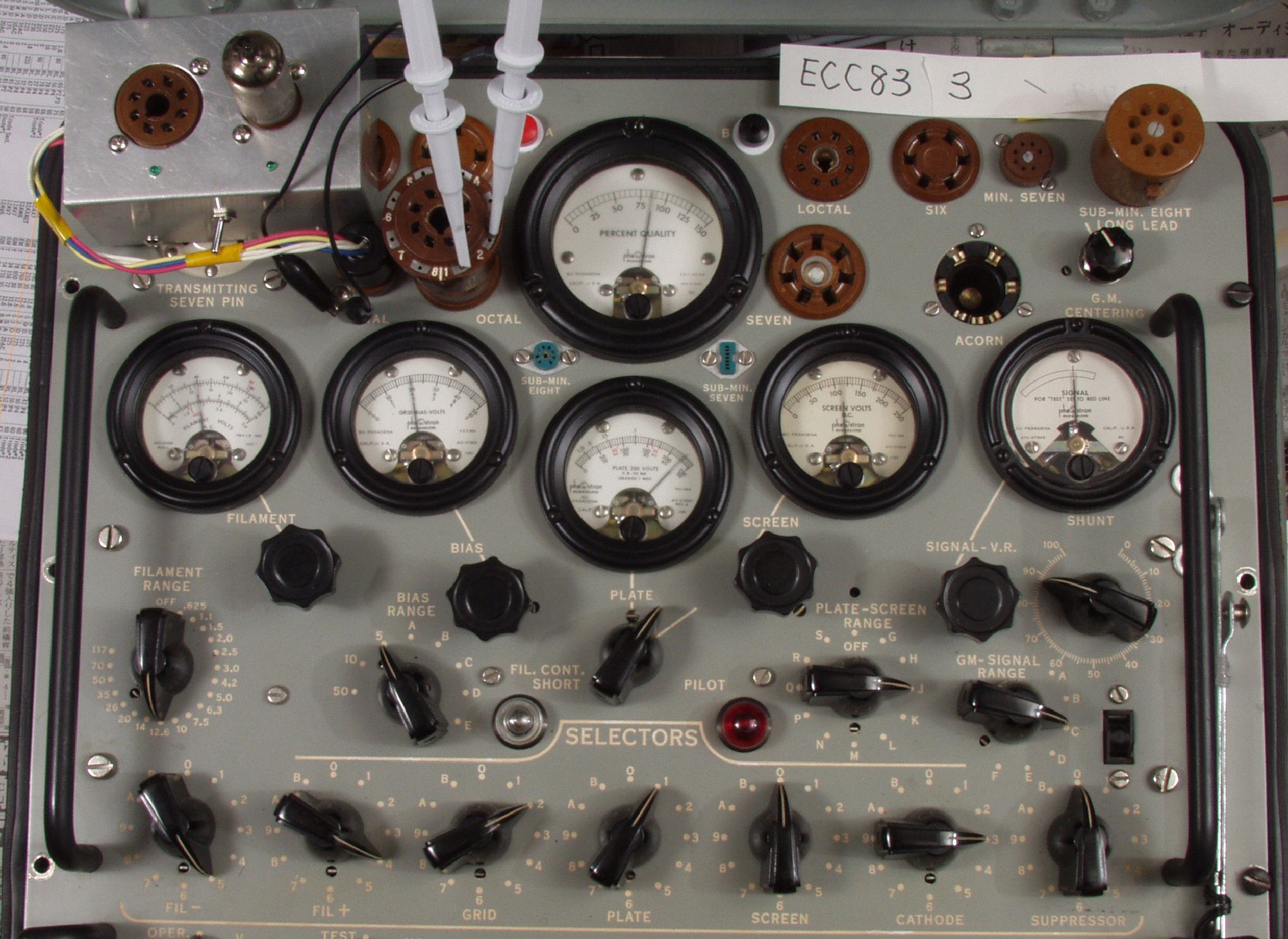

ＣＥ３１．　付属ＥＣＣ８３「３」ユニット１測定＝１７００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＥ３２．　付属ＥＣＣ８３「 ３」ユニット２測定＝１８００μmho

ＣＥ３３．　付属ＥＣＣ８３「 ３」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

ＣＥ４１．　付属ＥＣＣ８３「 ４」ユニット１測定＝１８４０μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＥ４２．　付属ＥＣＣ８３「４」ユニット２測定＝１８００μmho

ＣＥ４３．　付属ＥＣＣ８３「４」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

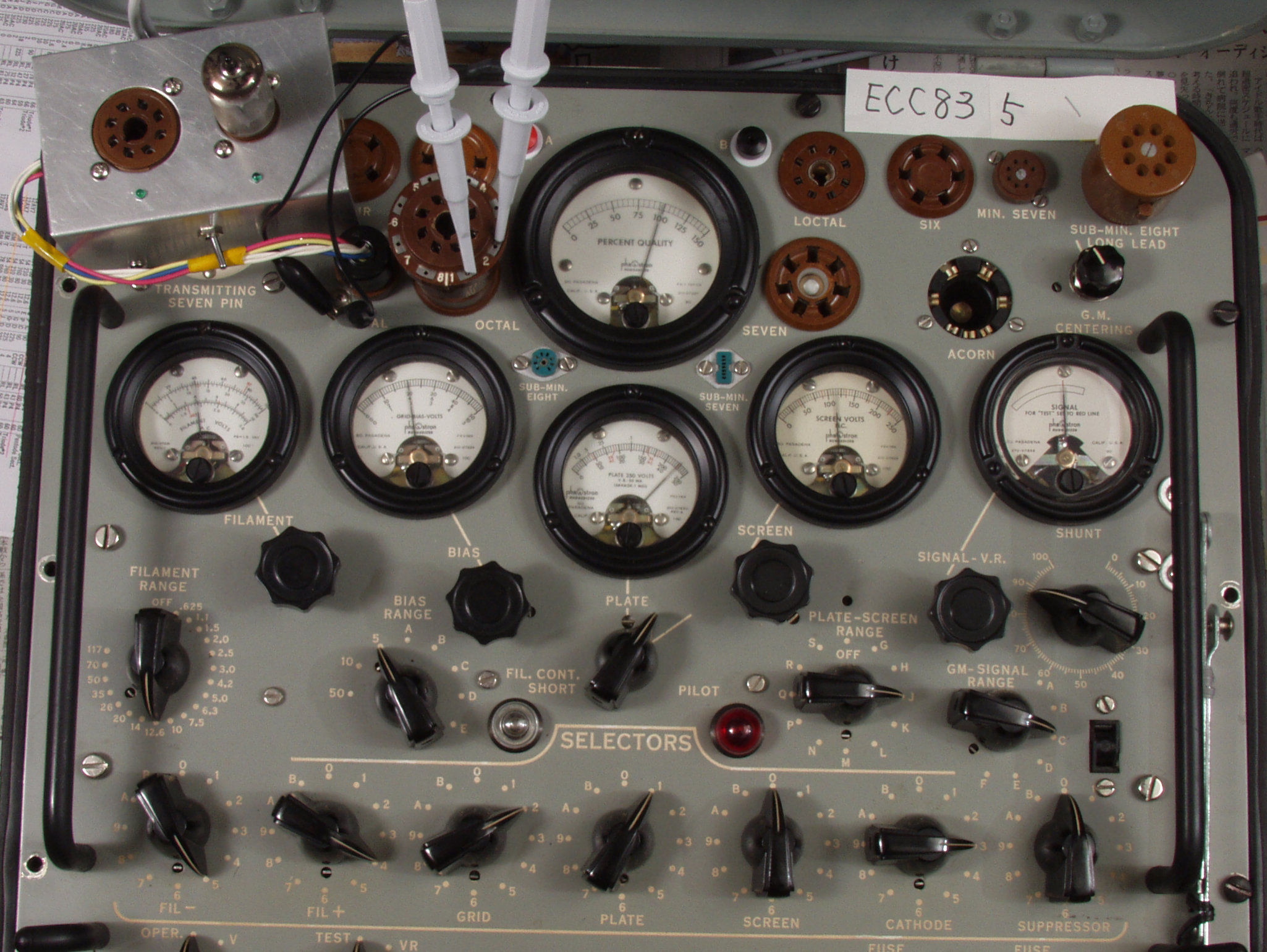

ＣＥ５１．　付属ＥＣＣ８３「 ５」ユニット１測定＝１８００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＥ５２．　付属ＥＣＣ８３「 ５」ユニット２測定＝１９００μmho

ＣＥ５３．　付属ＥＣＣ８３「 ５」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

ＣＥ６１．　付属ＥＣＣ８３「 ６」ユニット１測定＝１８００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

ＣＥ６２．　付属ＥＣＣ８３「 ６」ユニット２測定＝１８００μmho

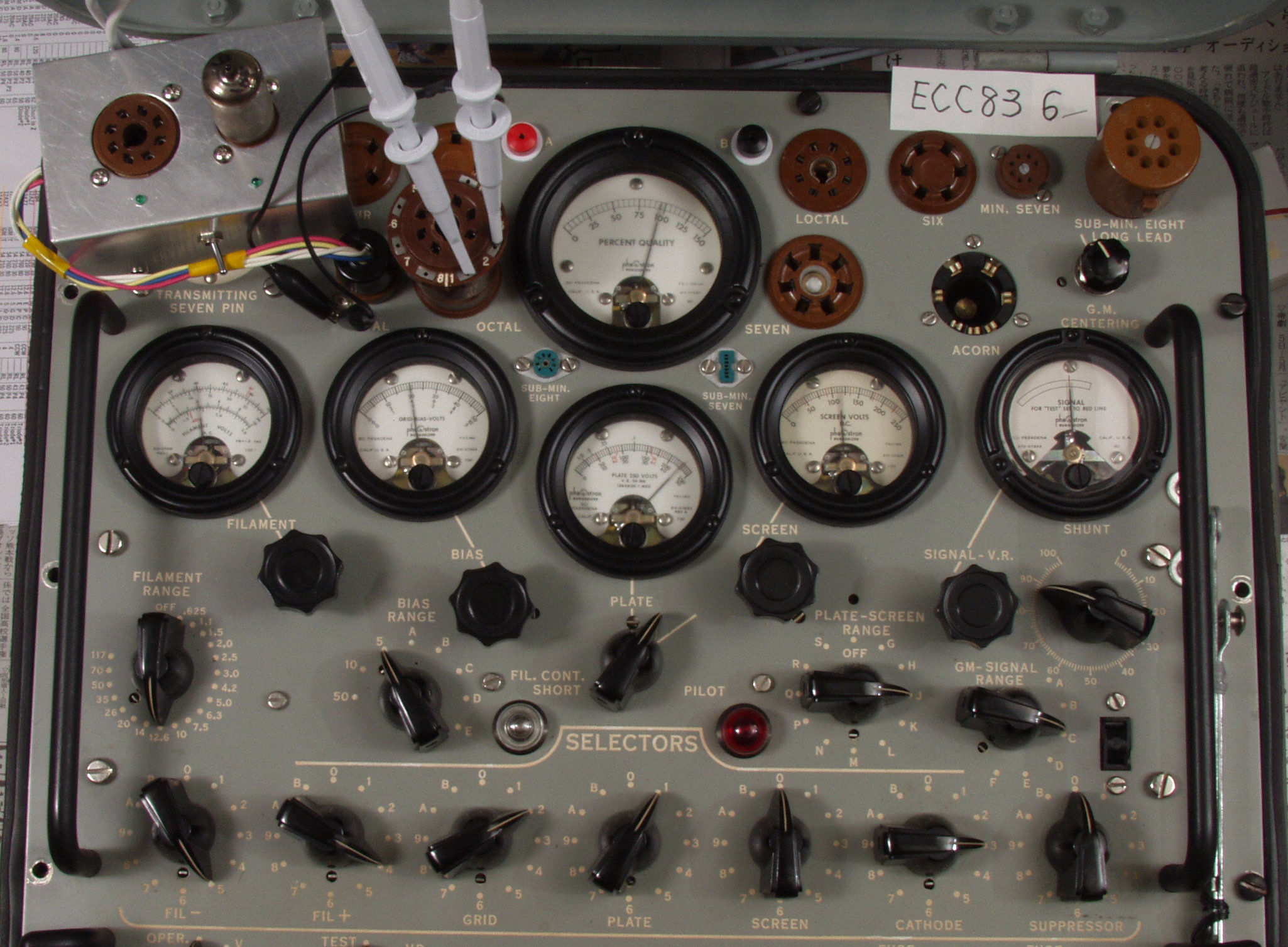

ＣＥ６３．　付属ＥＣＣ８３「 ６」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

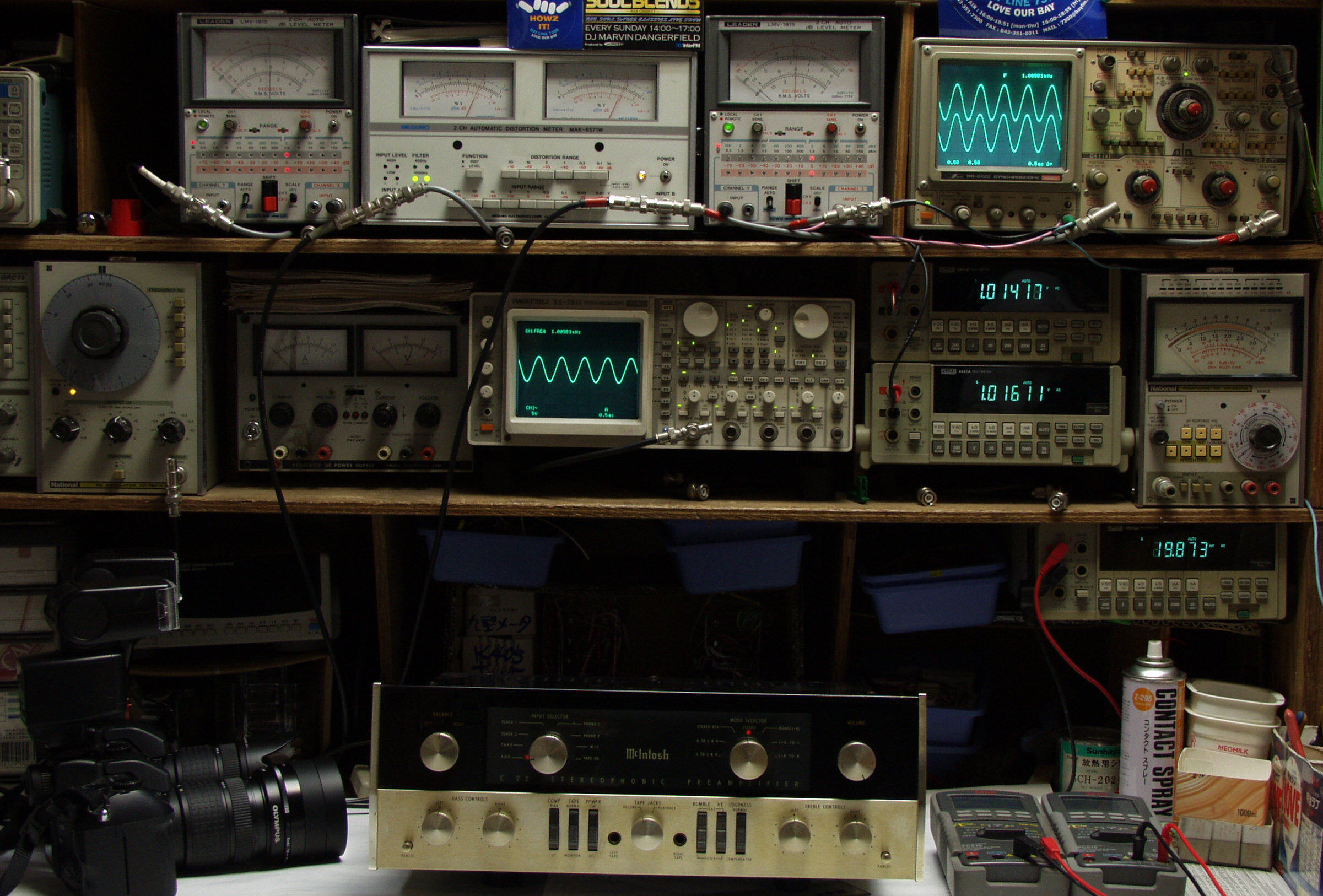

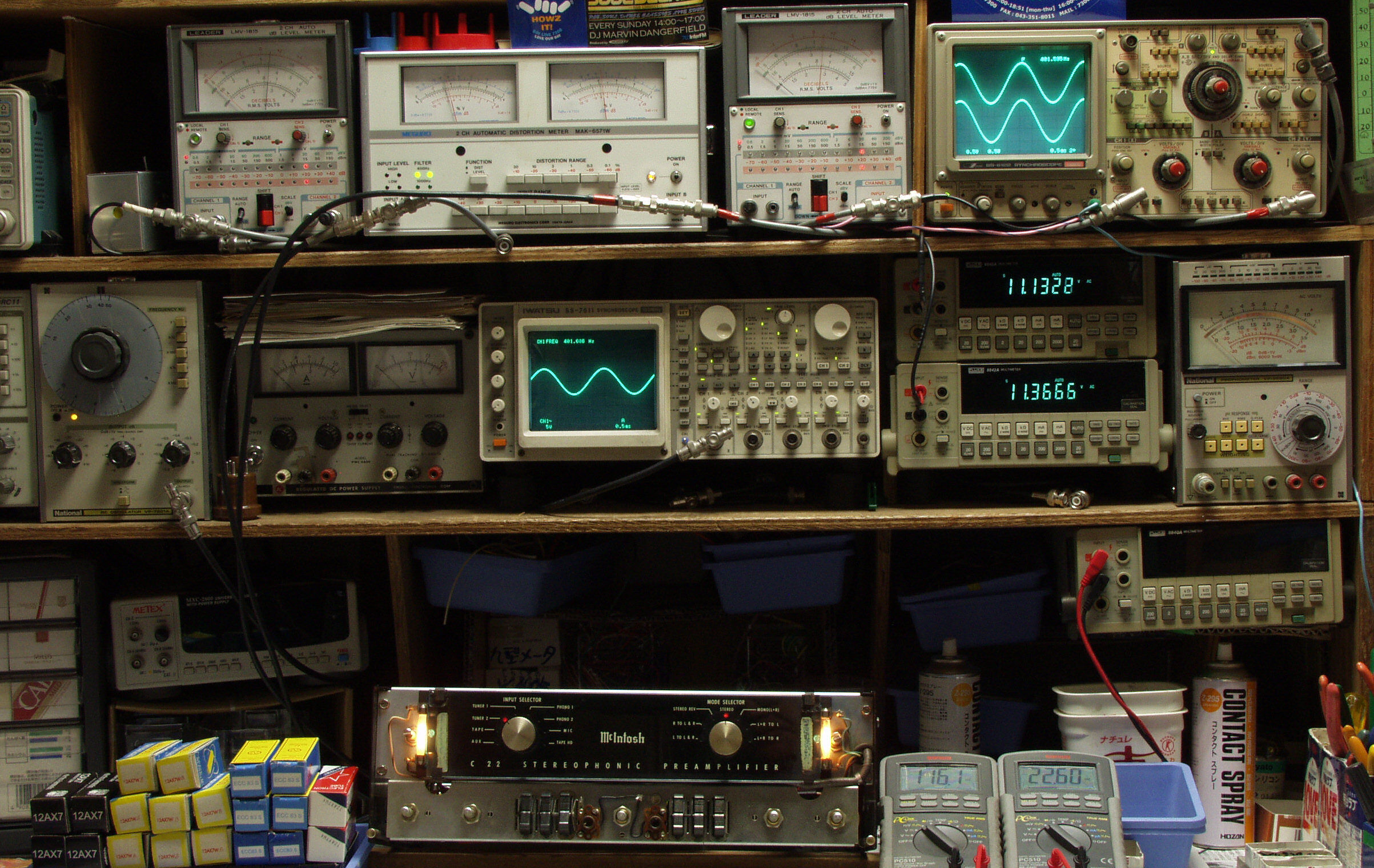

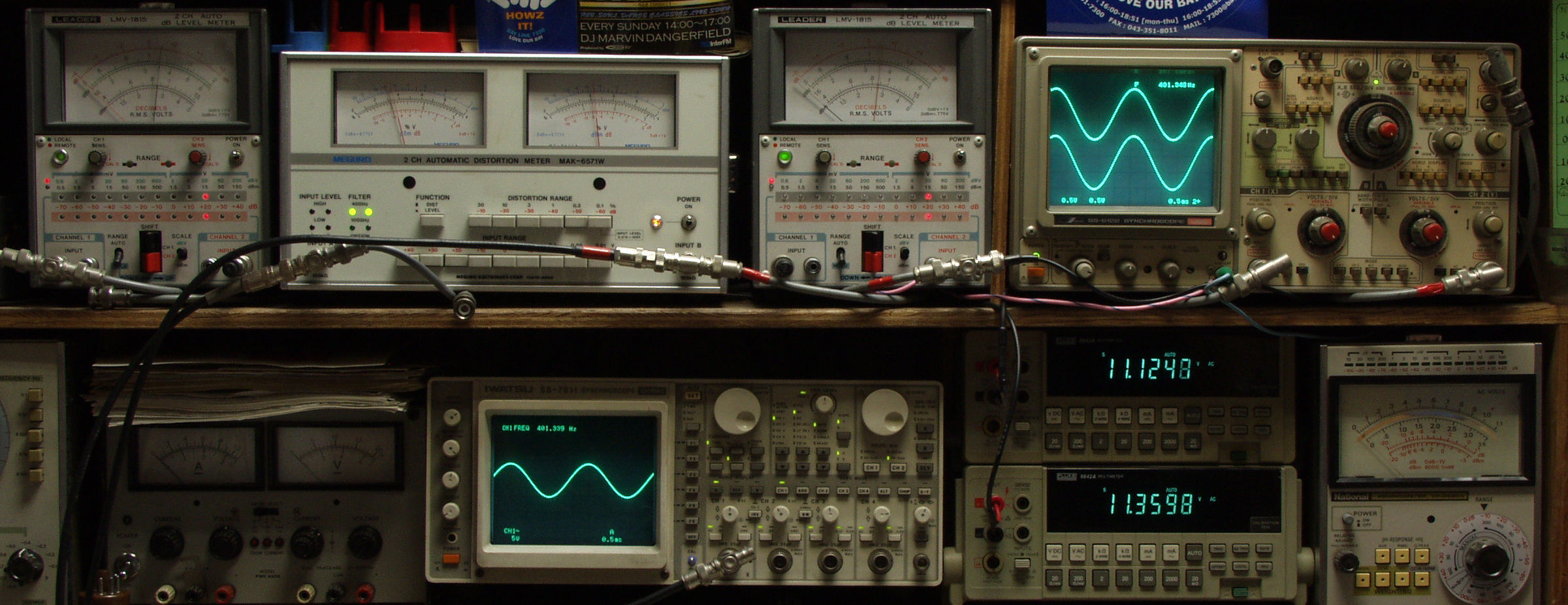

Ｅ．　調整・測定> Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　出力電圧＝１Ｖ　０．０２％歪み率（０．１％レンジ）　ＡＵＸ入力　１０００ＨＺ。

Ｅ２２．　出力電圧＝　１Ｖ　０．０２％歪み率（０．１％レンジ）　ＡＵＸ入力　４００ＨＺ。

Ｅ３１．　出力電圧＝　８Ｖ　０．１５％歪み率（０．３％レンジ）　ＡＵＸ入力　１０００ＨＺ。

Ｅ３２．　出力電圧＝　８Ｖ　０．１５％歪み率（０．３％レンジ）　ＡＵＸ入力　４００ＨＺ。

Ｅ４１．　出力電圧＝　１Ｖ　０．０３％歪み率（０．１％レンジ）　ＭＭ入力　１０００ＨＺ。

Ｅ４２．　出力電圧＝　１Ｖ　０．０３％歪み率（０．１％レンジ）　ＭＭ入力　４００ＨＺ。

Ｅ５１．　出力電圧＝　１Ｖ　０．０４％歪み率（０．１％レンジ）　ＭＩＣ入力　１０００ＨＺ。

Ｅ５２．　出力電圧＝　１Ｖ　０．０４％歪み率（０．１％レンジ）　ＭＩＣ入力　４００ＨＺ。

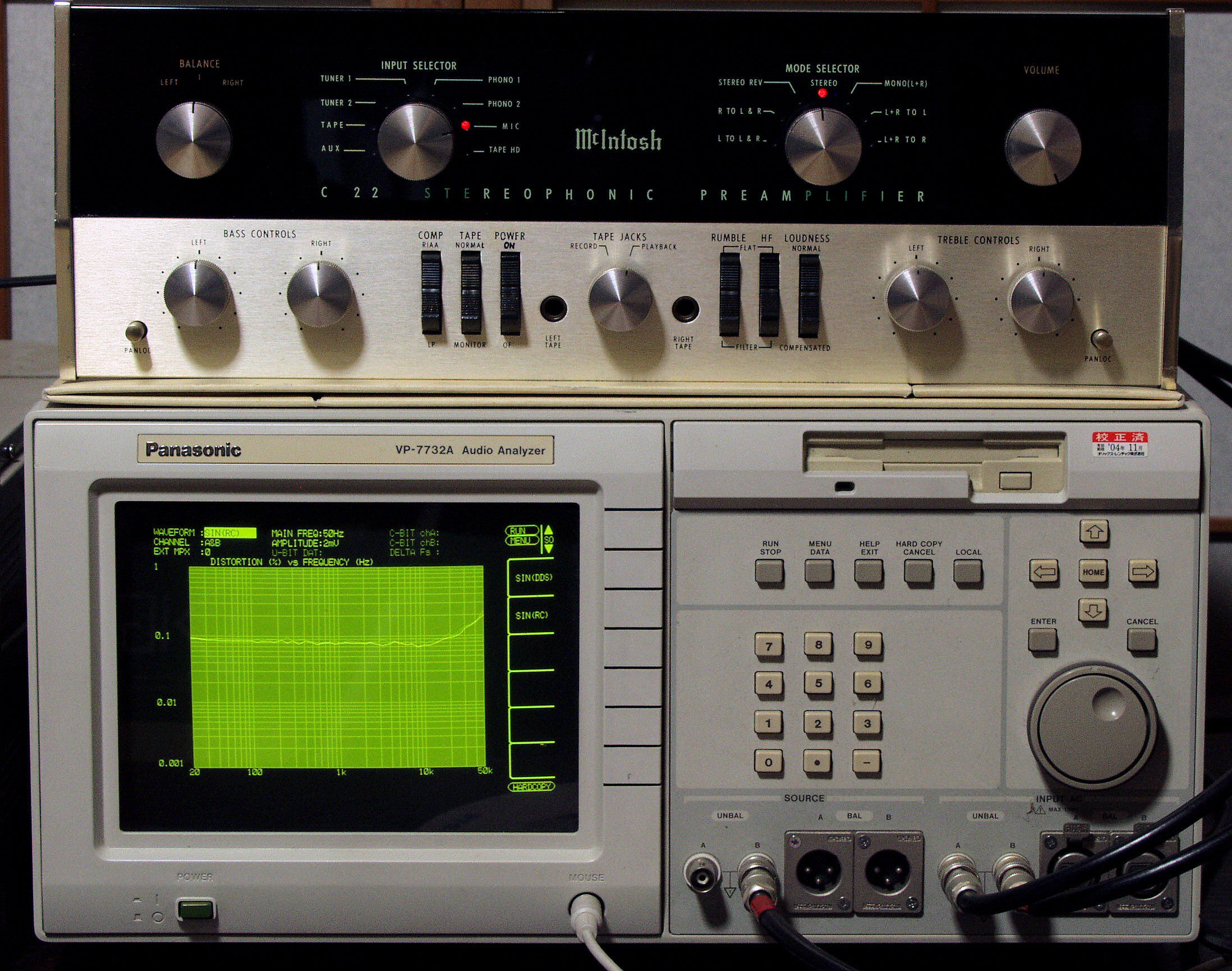

ＥＥ．　上位測定器による　調整・測定 ＥＥ１．　入出力特性測定中

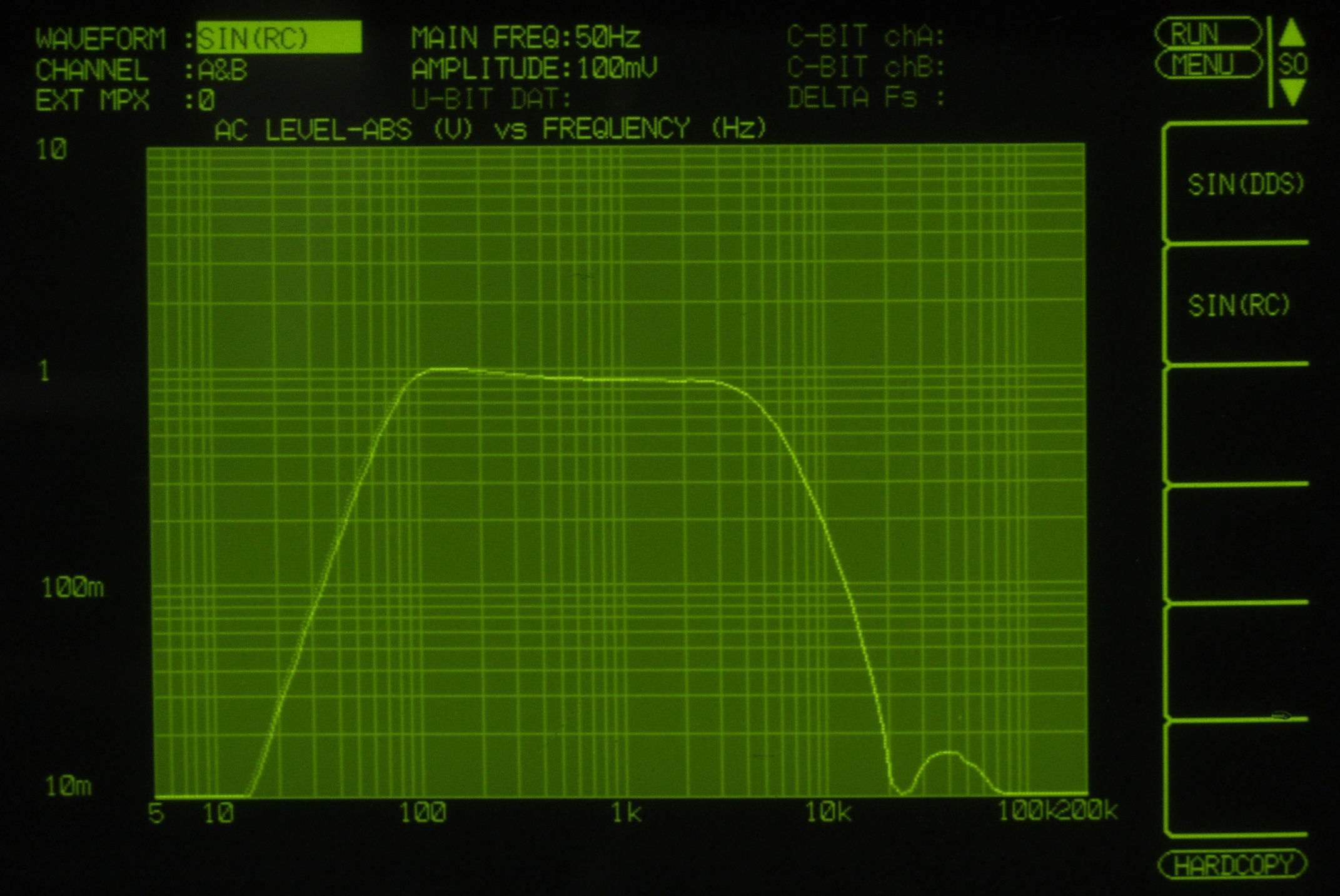

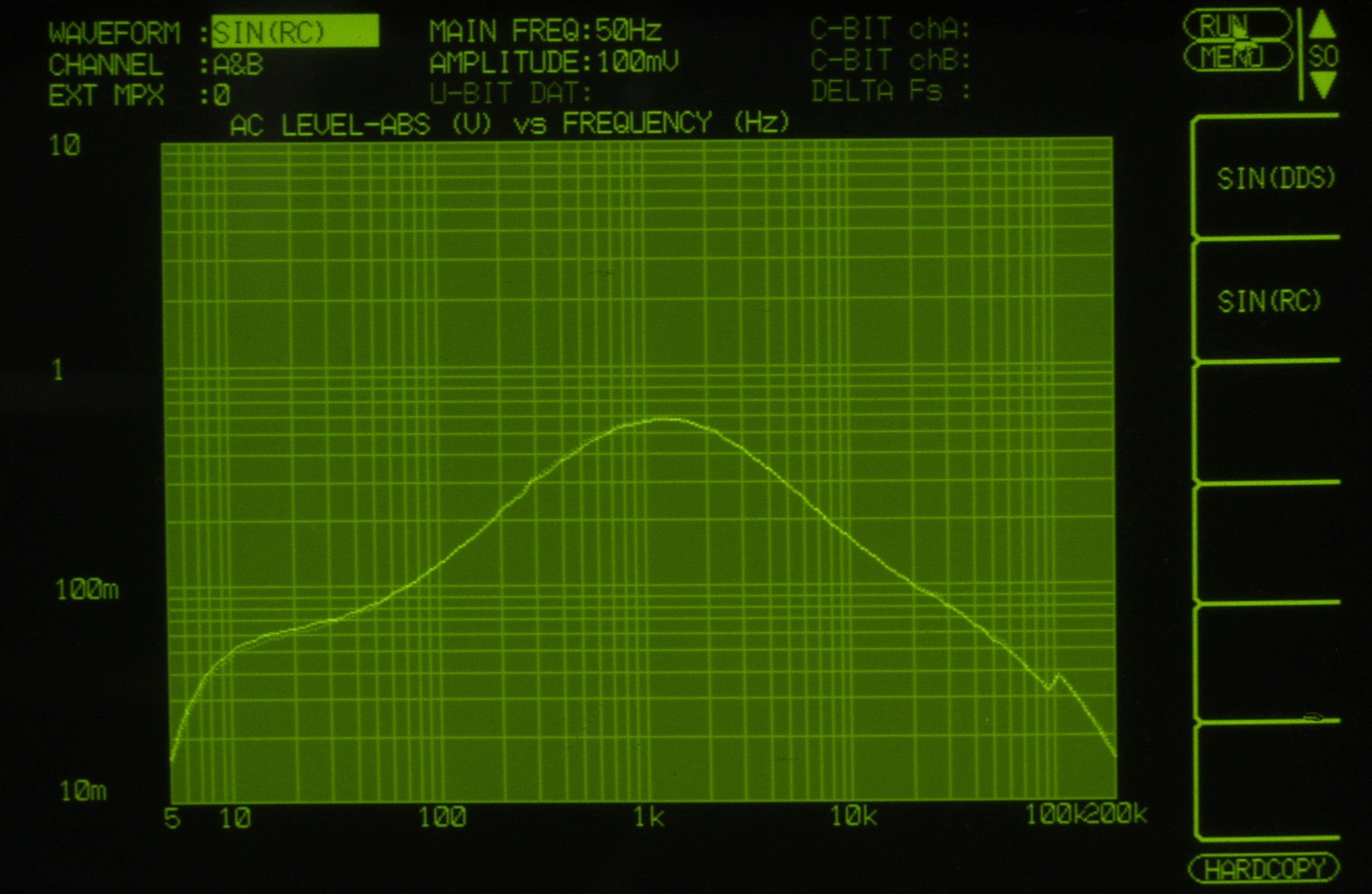

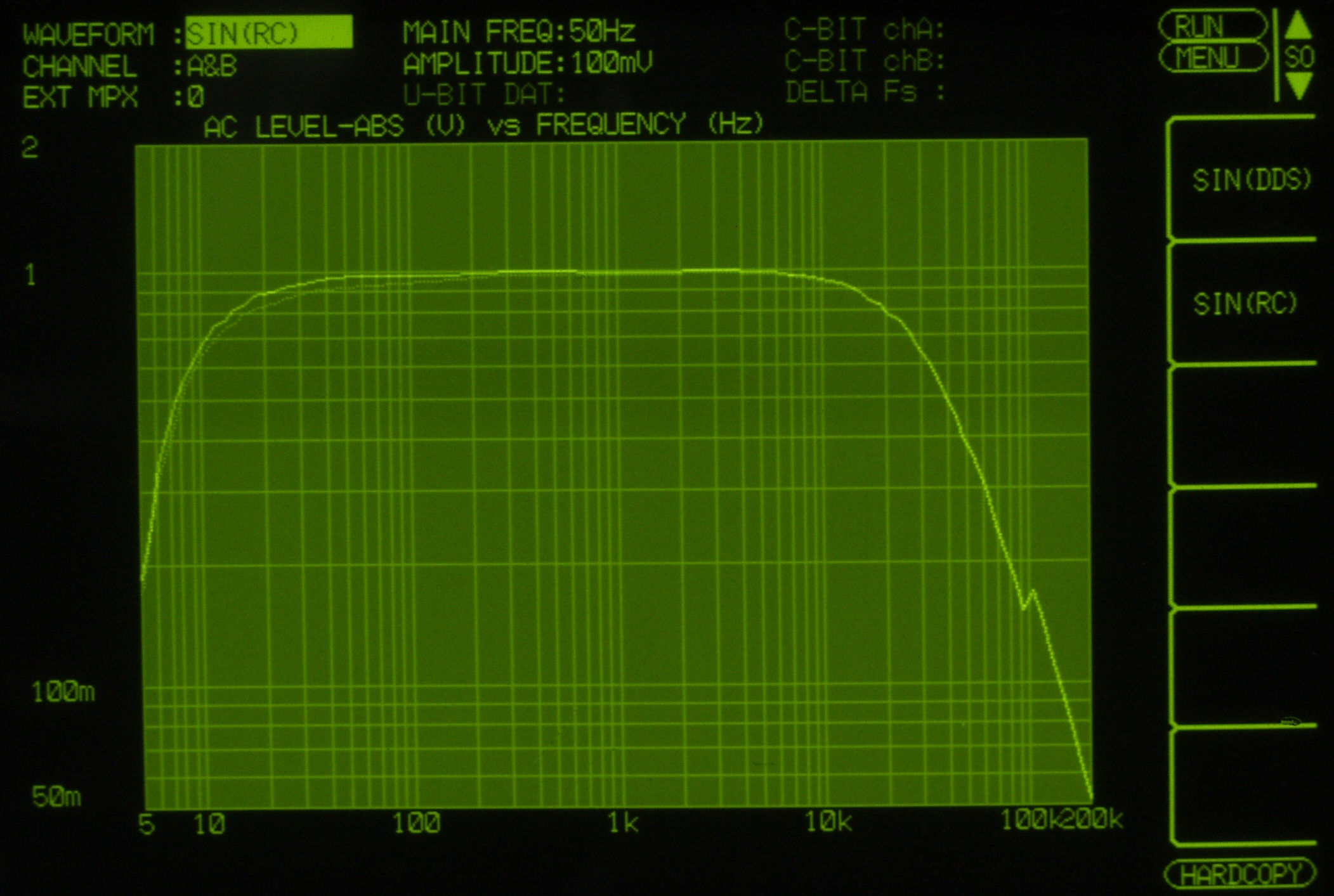

ＥＥ２１．　入出力特性測定（AUX入力）、ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

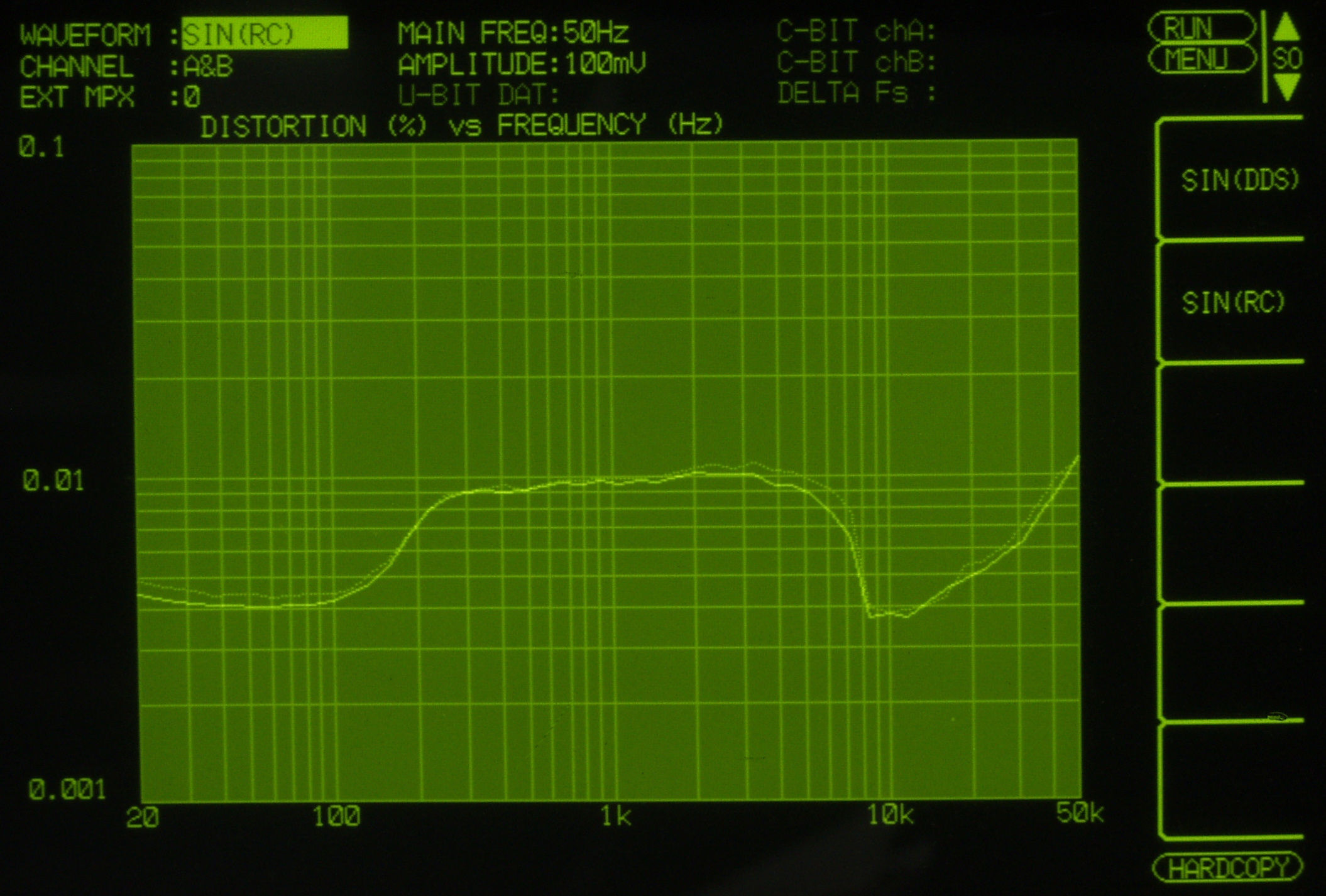

ＥＥ２２．　歪み率測定　ＡＵＸ入力端子へ１００ｍＶ一定入力、メインＶＲはｍａｘ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。　レベルは測定器任せの全自動。

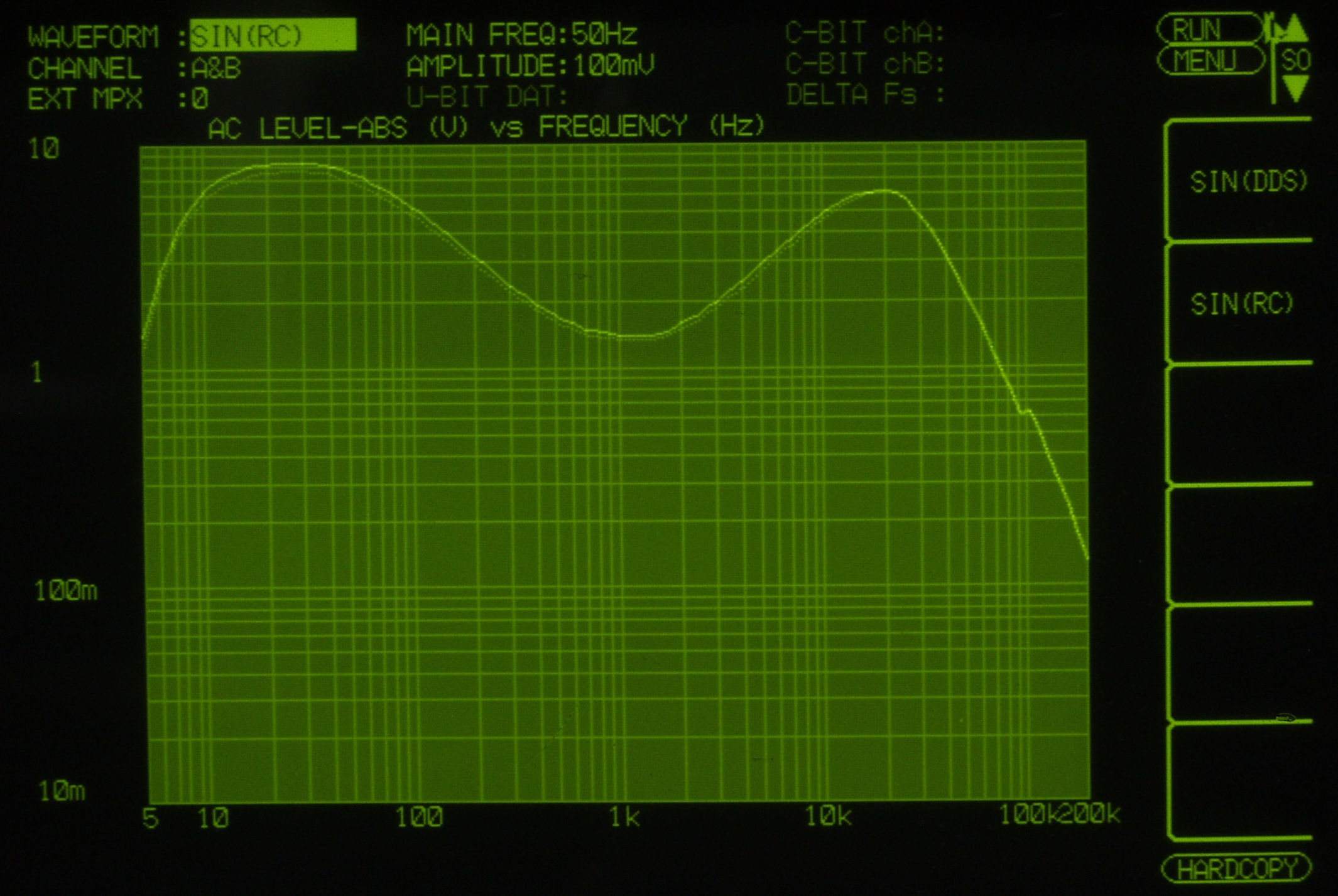

ＥＥ２３．　入出力特性測定（AUX１００ｍＶ入力）、ＢＡＳＳ　＆　ＴＲＥＢＬＥ　ＶＲはｍａｘ（最大位置） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ２４．　入出力特性測定（AUX１００ｍＶ入力）、ＢＡＳＳ　＆　ＴＲＥＢＬＥ　ＶＲはｍｉｎ（最小位置） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ２５．　入出力特性測定（AUX１００ｍＶ入力）、ＲＵＭＢＬＯ　＆　ＨＦ　ＦＩＬＴＥＲ　ＯＮ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

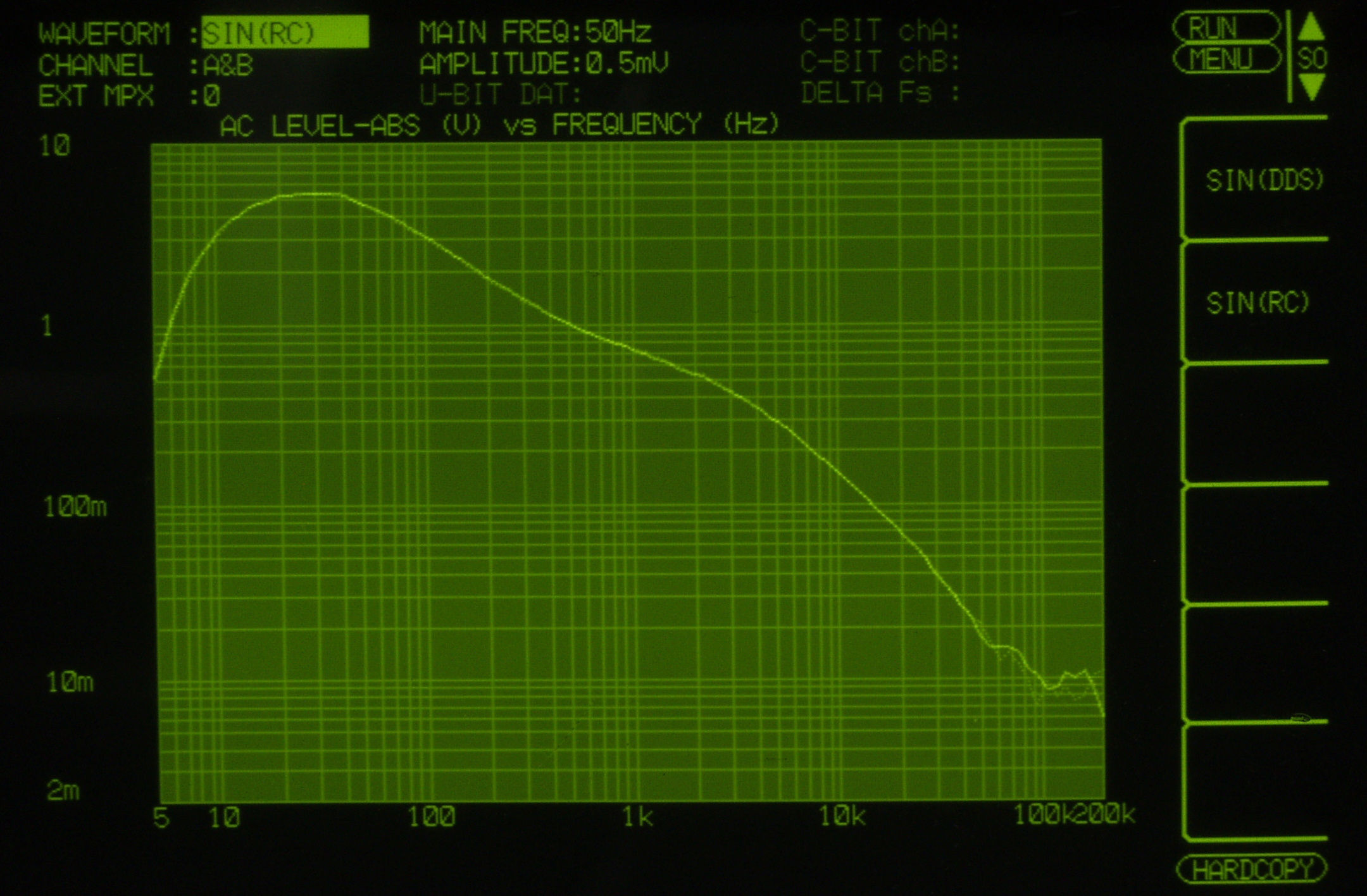

ＥＥ３１．　入出力特性測定（MM入力） 　　　　　　　　　　　　　　　　ＭＭ入力　入力電圧＝０．５ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

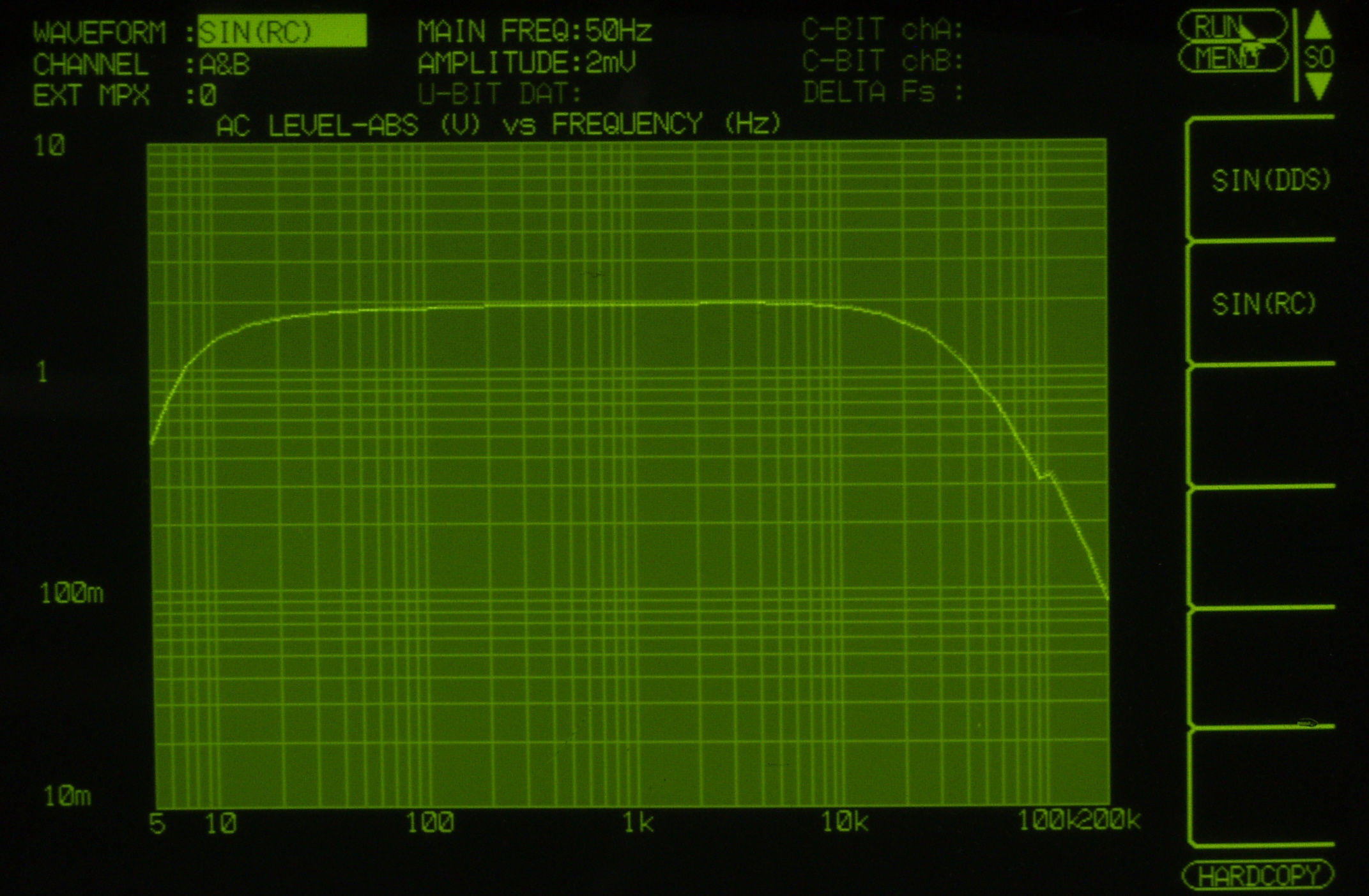

ＥＥ４１．　入出力特性測定（ＭＩＣ入力）、入力電圧＝２ｍＶ一定入力、ＶＲはｍａｘ　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

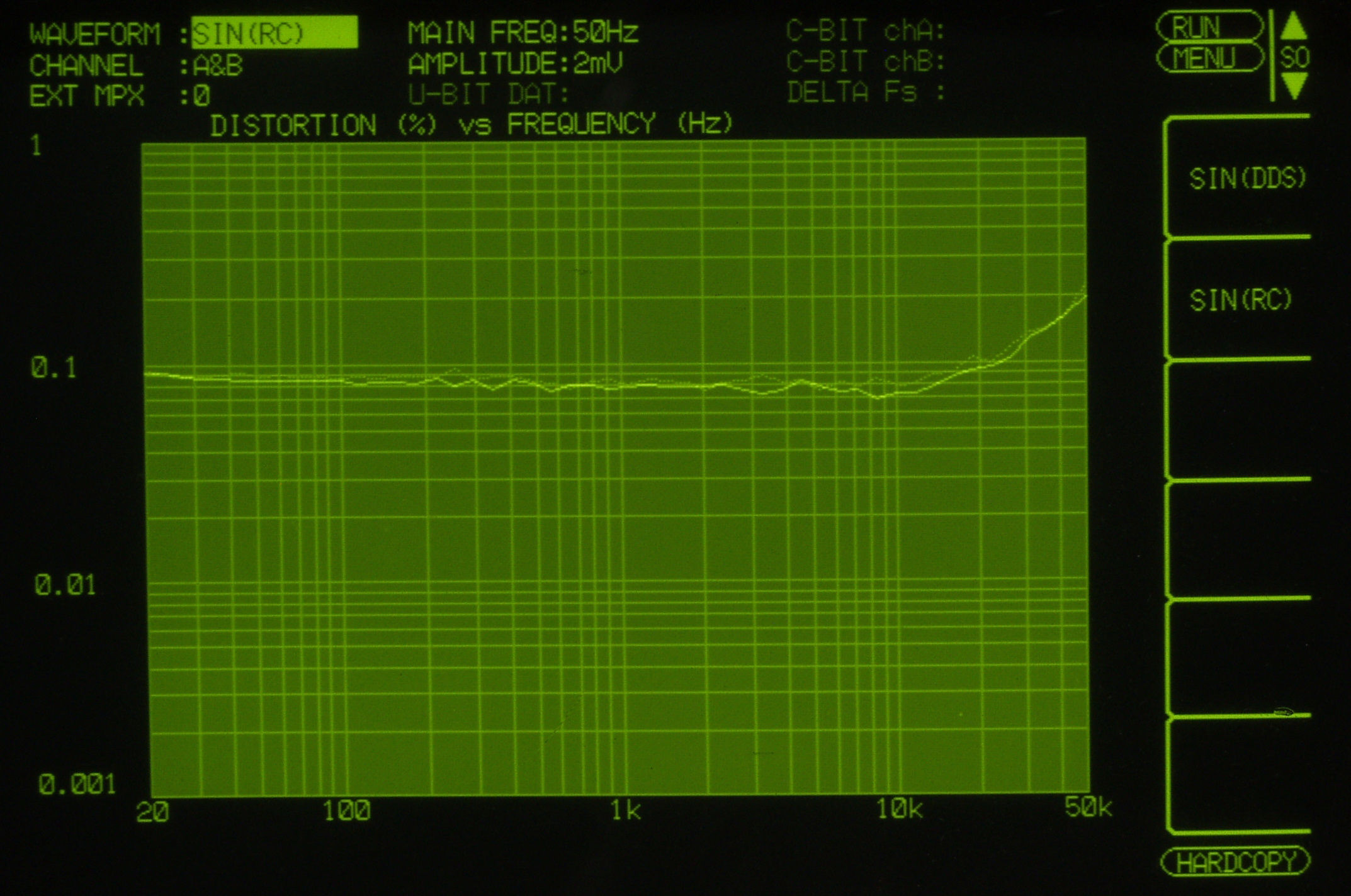

ＥＥ４２．　歪み率測定（ＭＩＣ入力）、入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ５．　完成　２４時間エージング
