(株)高砂製作所 AR500.
Regulated AC Power Supply 備品修理記録
平成27年12月13日完成
  • (株)高砂製作所 AR500
    出力=90〜100/110〜120V
    周波数=電源周波数
    容量=500VA
    外形寸法=40cm×13cm×30cm(突起物は含まず)
    重量=17Kg

A. AR500 1台目 オークションで購入(2014年3月)
B. AR500 2台目 オークションで購入(2015年12月)

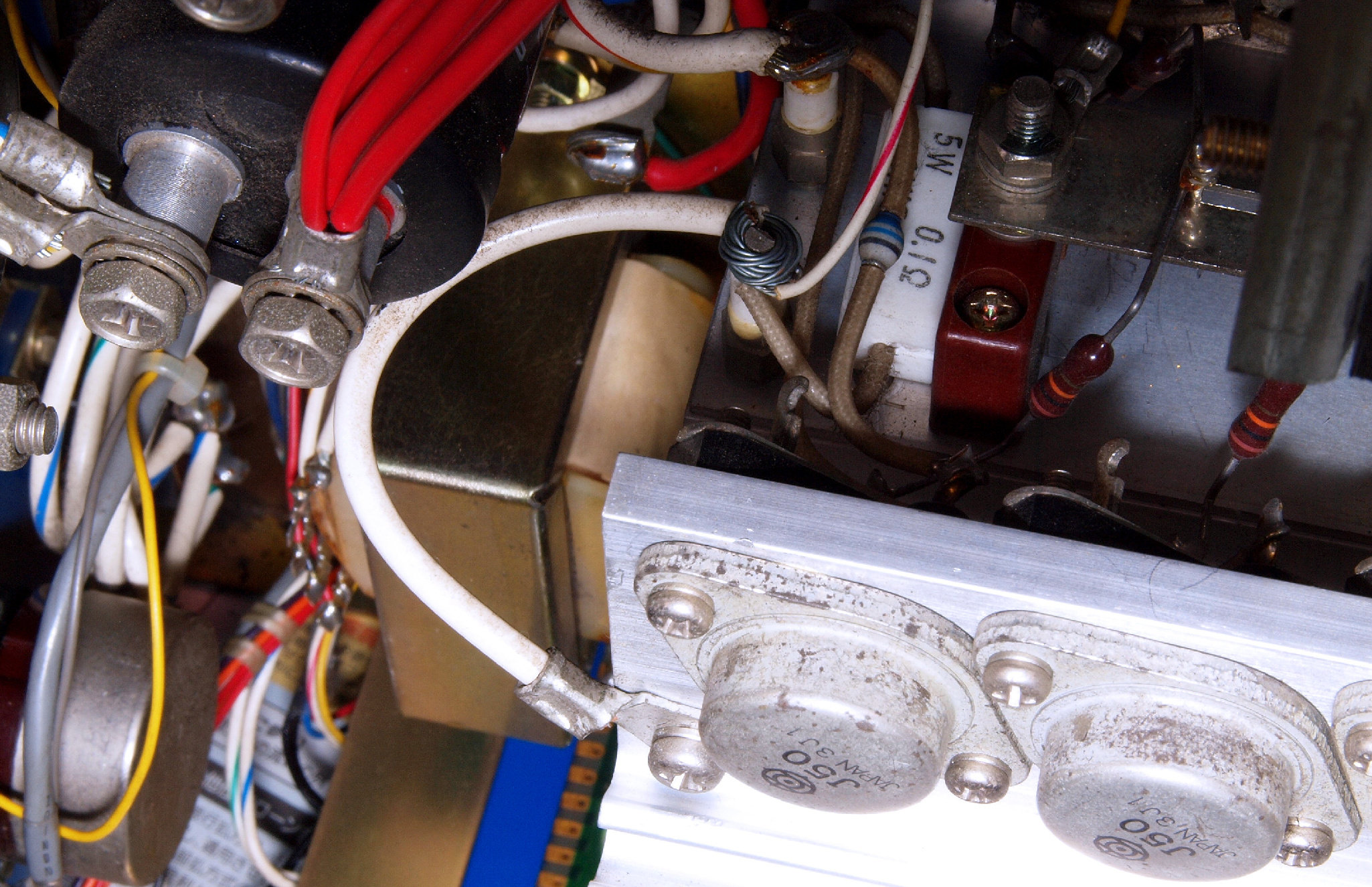

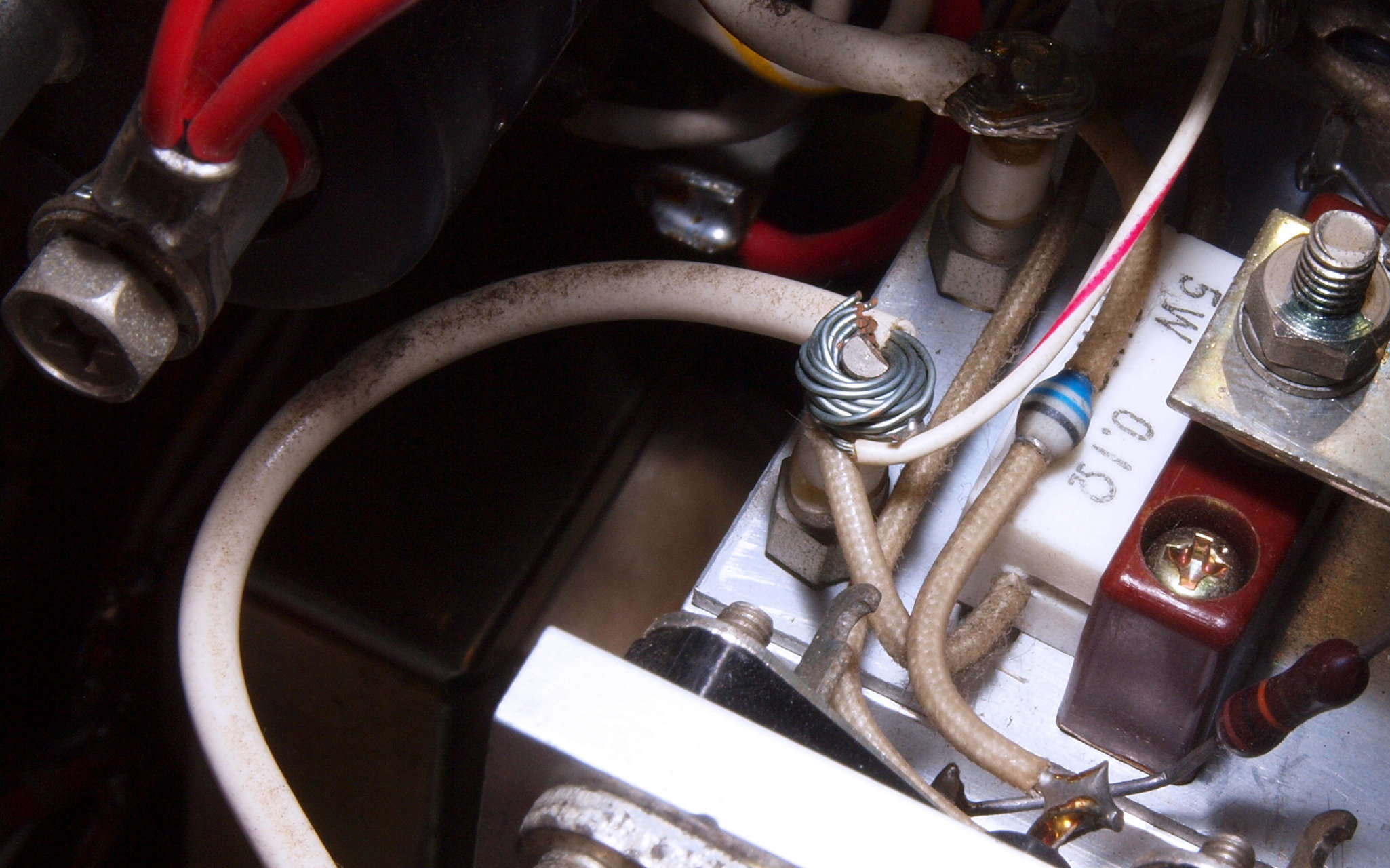

A1. 1台目、負荷を掛けると、出力電圧が低下するので、点検したら、出力配線に未半田部分がある!
A2. 出力配線の未半田部分の拡大、熱で変色している、製造時からか?
A3. 修理後、440VAの負荷を掛け、前から見る。 出力SWを入/切しても電圧計はビクともしない。
A4. 後から見る
A5. 上ケースを取り、上から見る

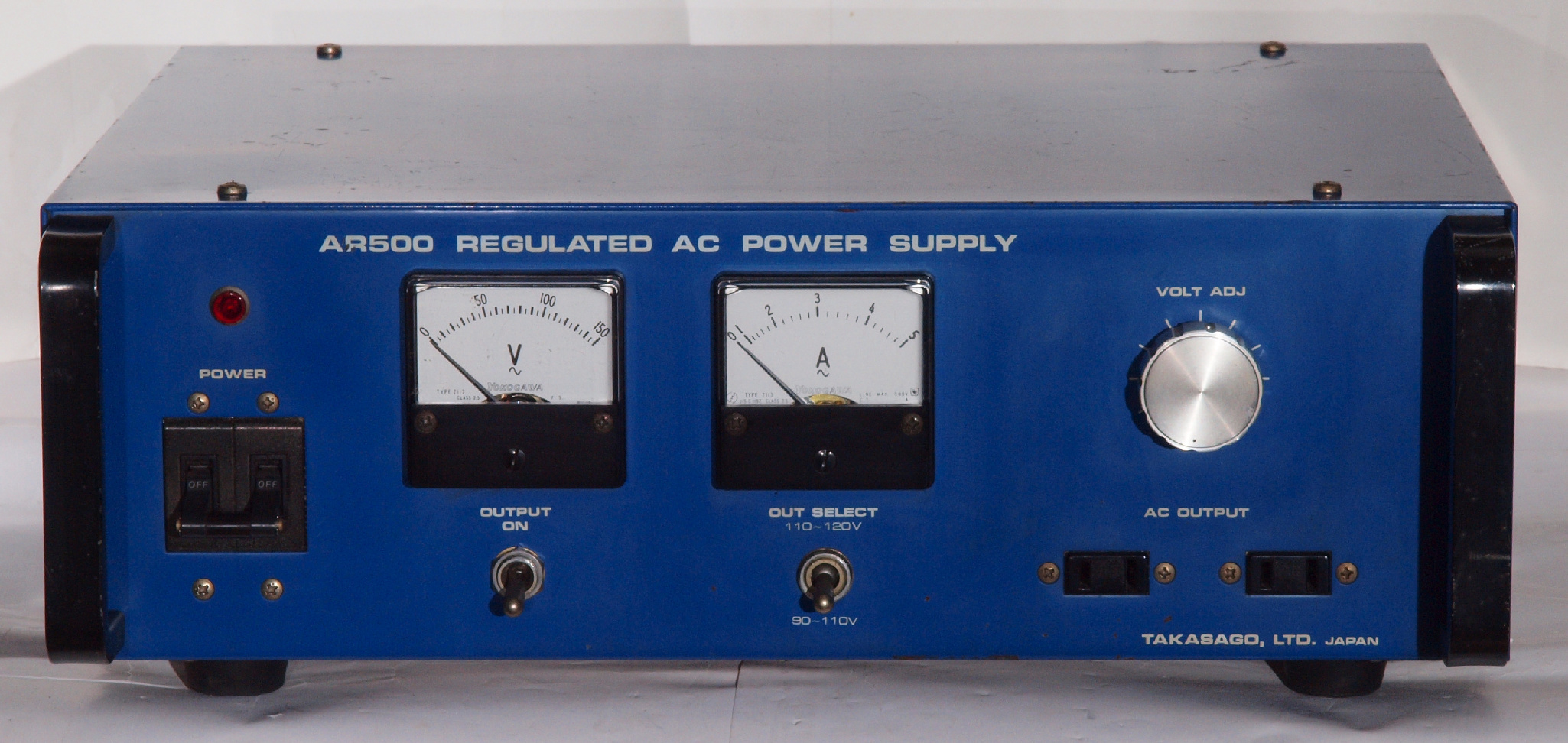

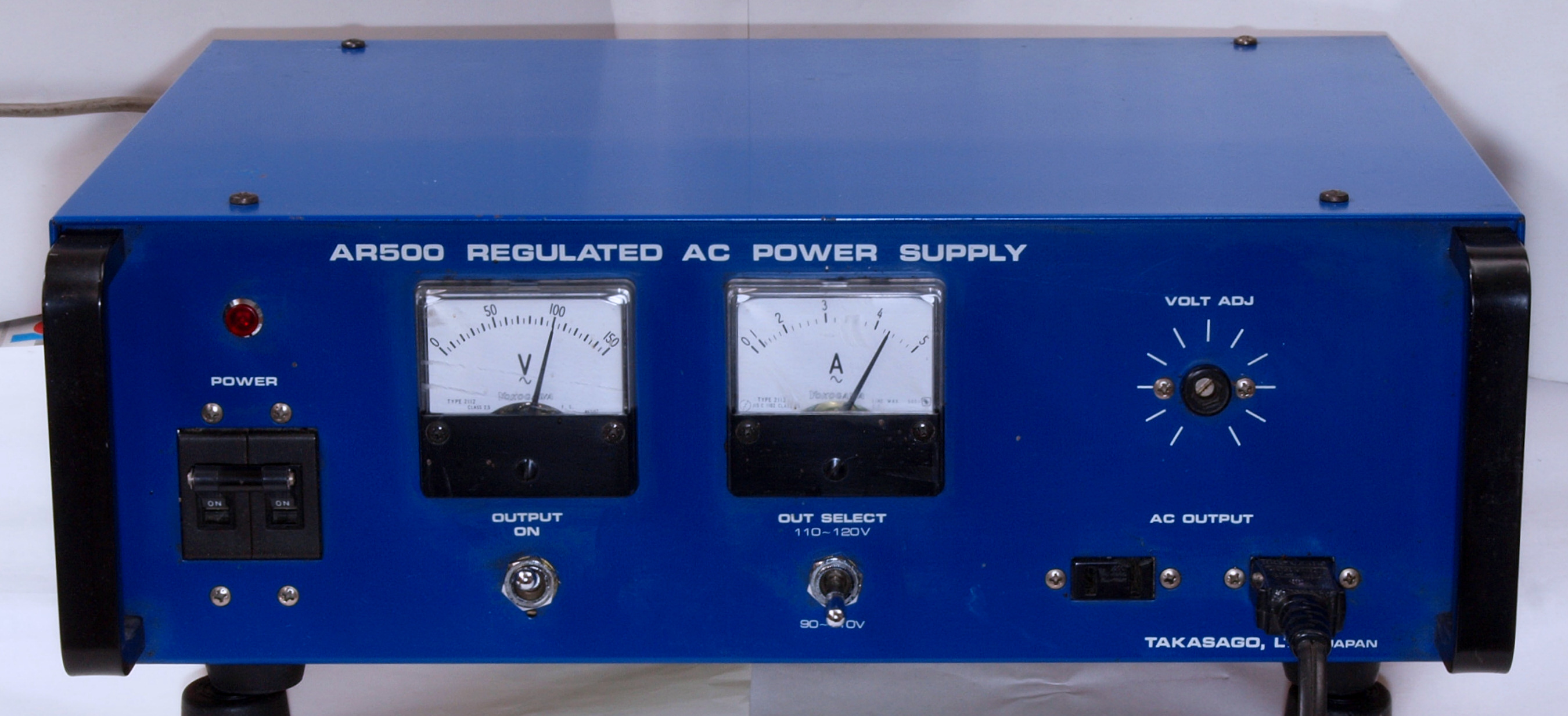

B1. 2台目、前から見る

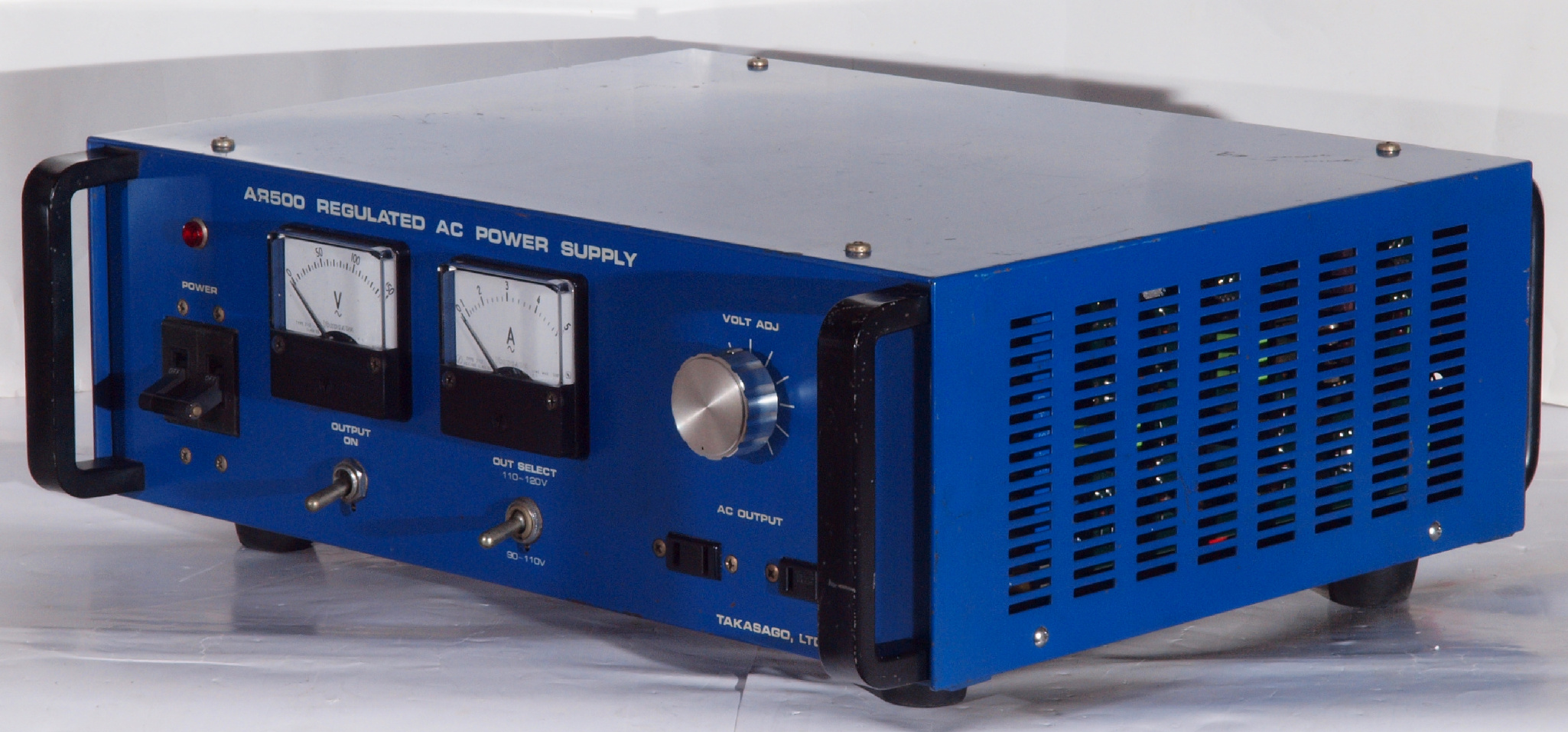

B2. 前右から見る

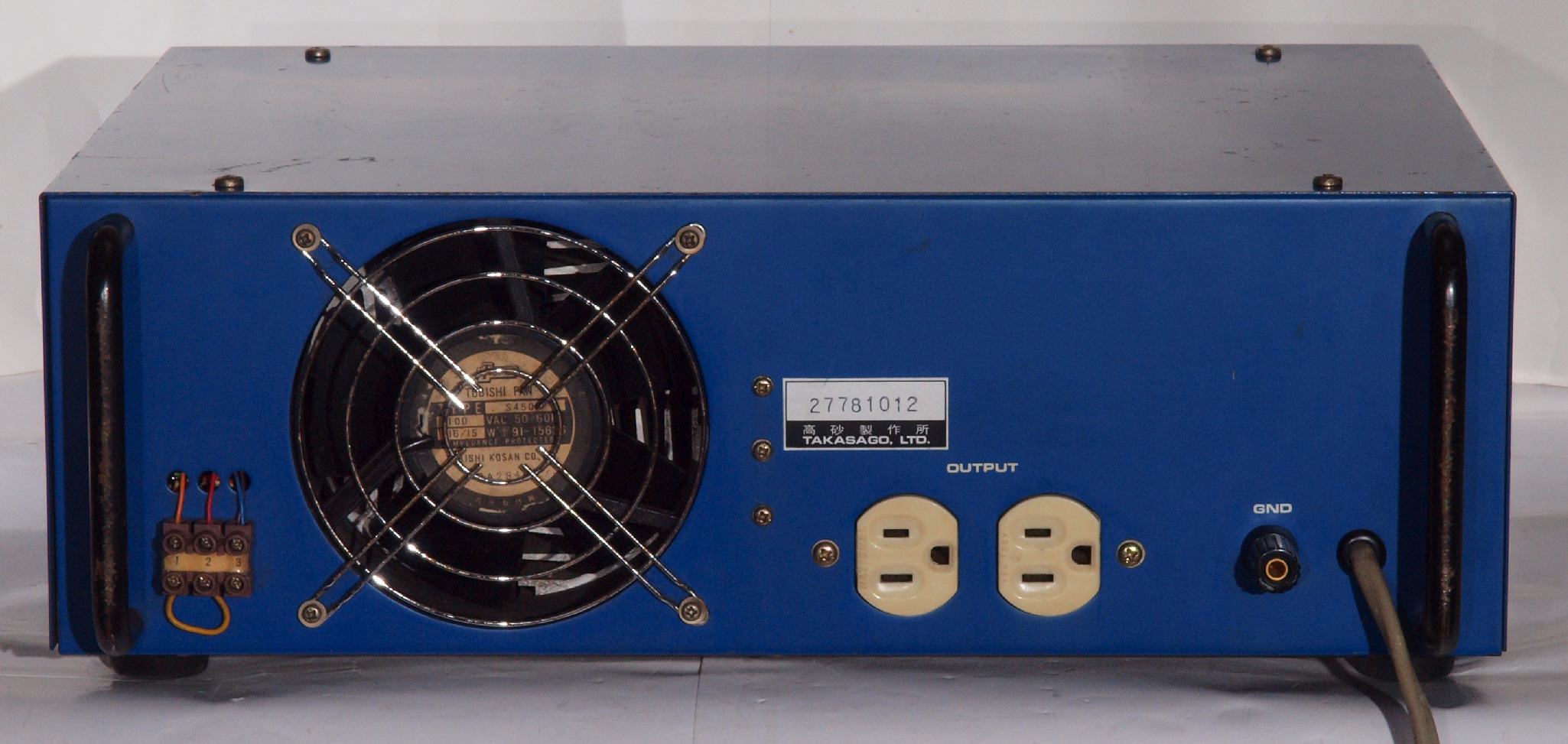

B3. 後から見る

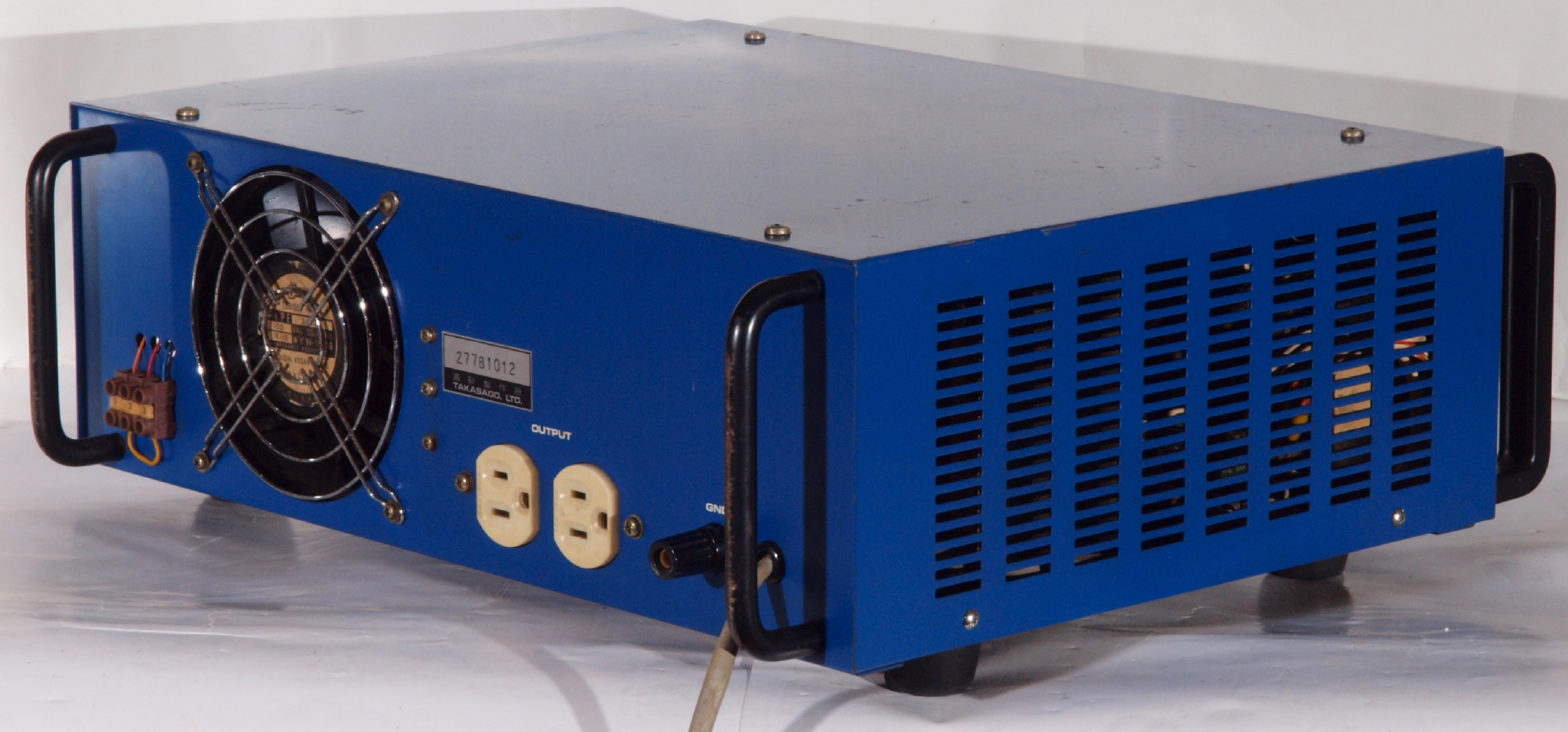

B4. 後左から見る
B5. 前パネル側出力コンセント。 割れてはいないのだが、端子がへたっている。
      上=交換前、下=交換後

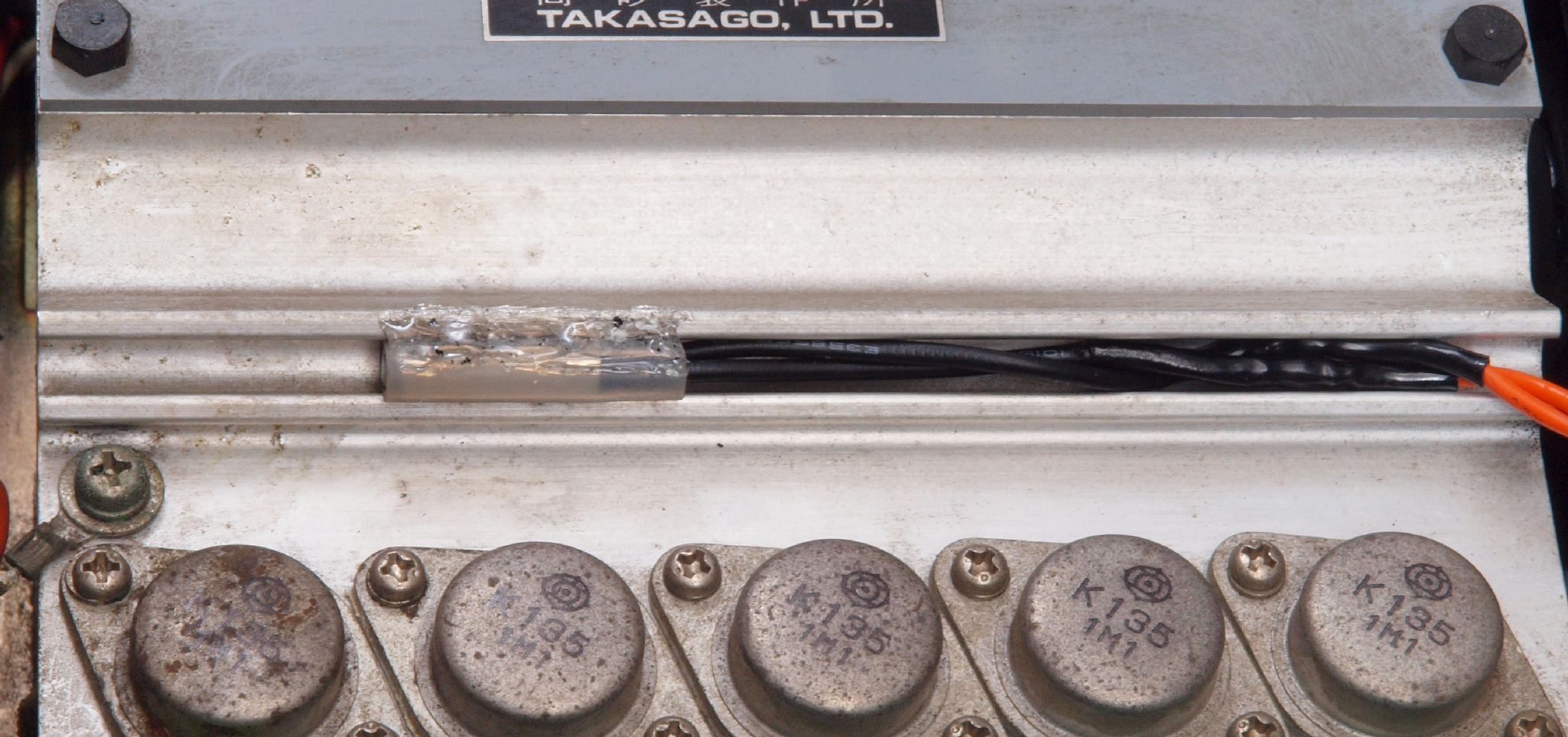

B6. 冷却フアンの温度コントロールサミスター取り付け。 45度=ON、40度=OFF

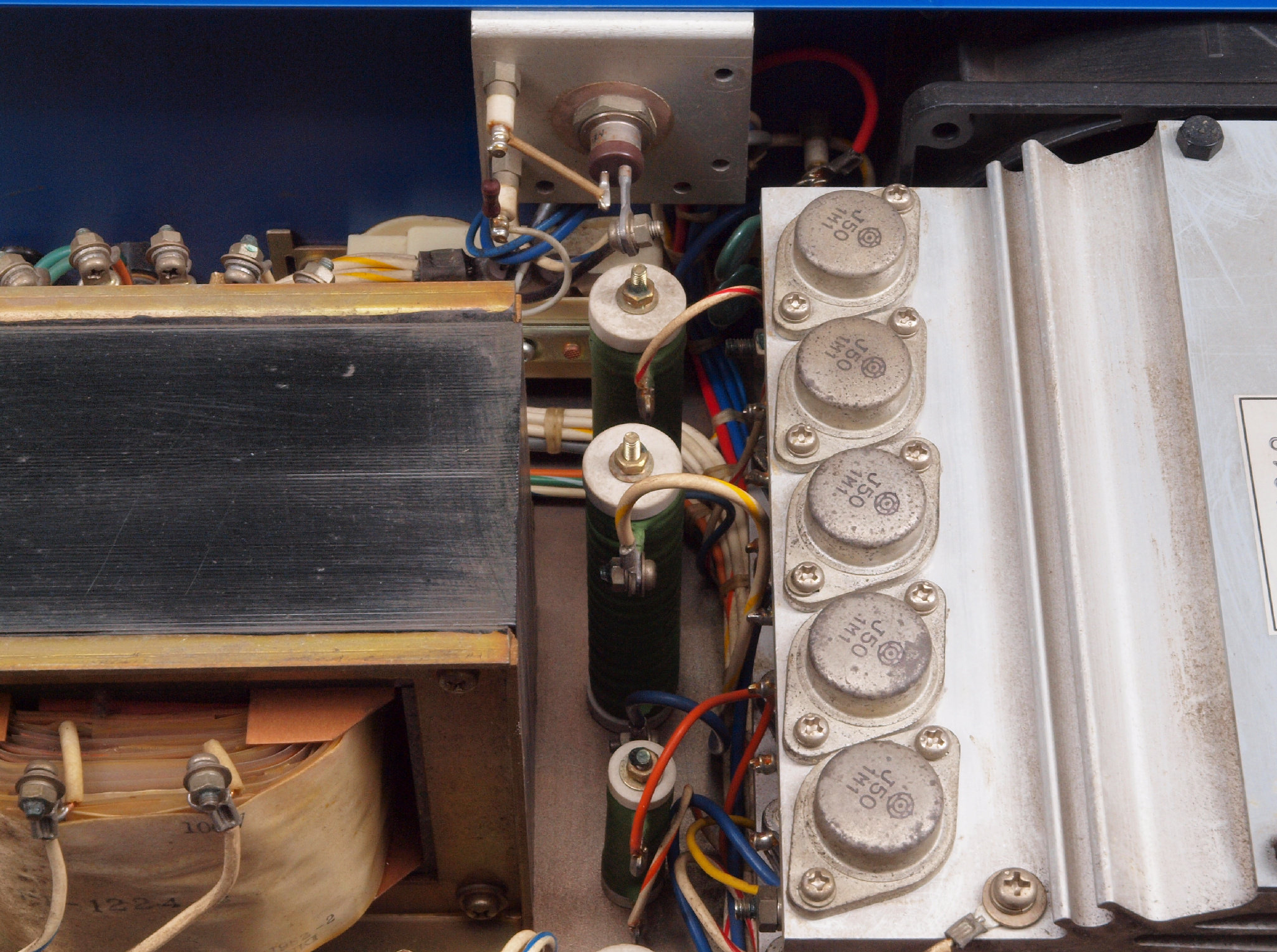

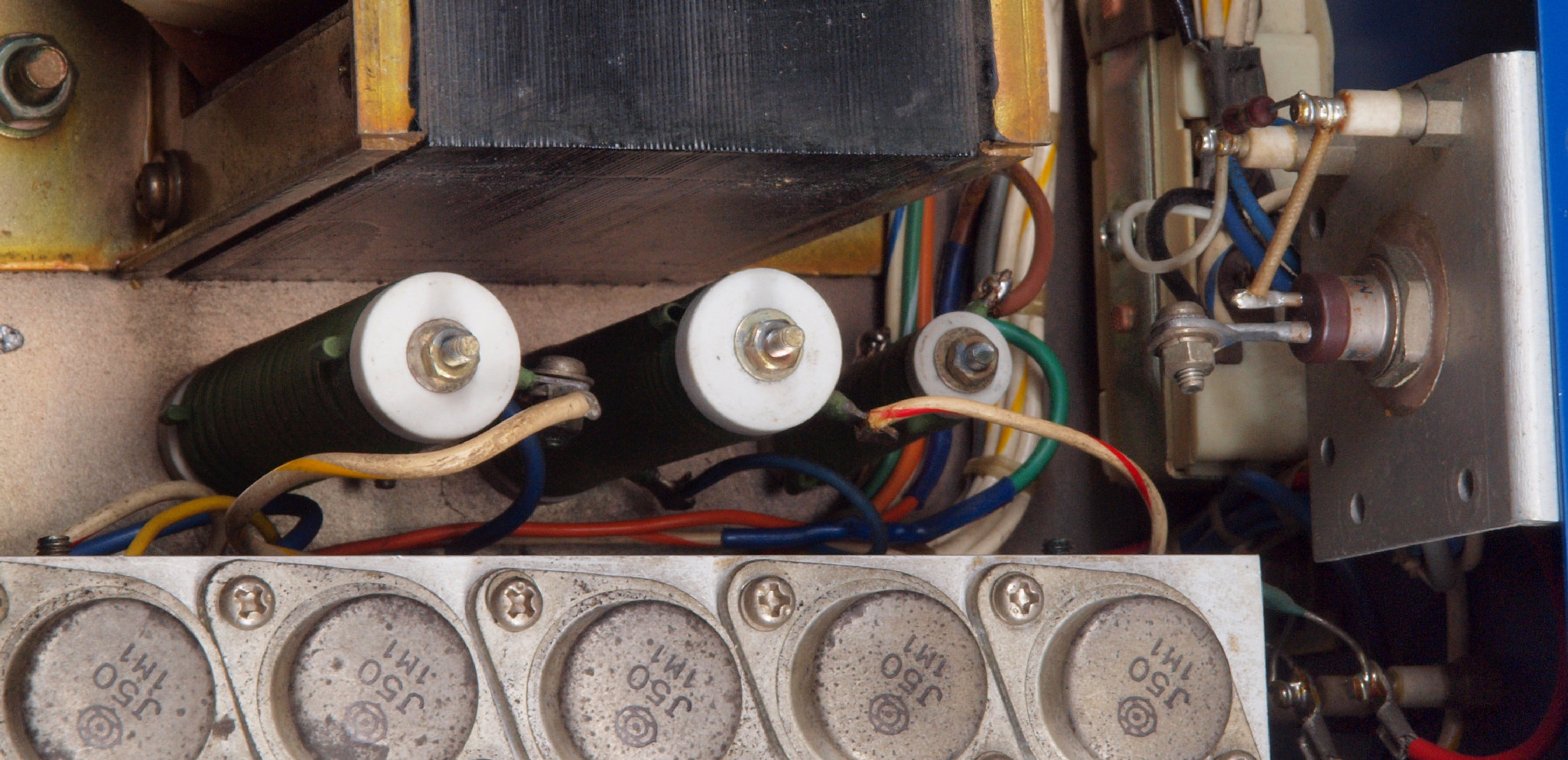

B7. ホーロ抵抗がトライアックに当たりそう!
      上=修理前、下=修理後。

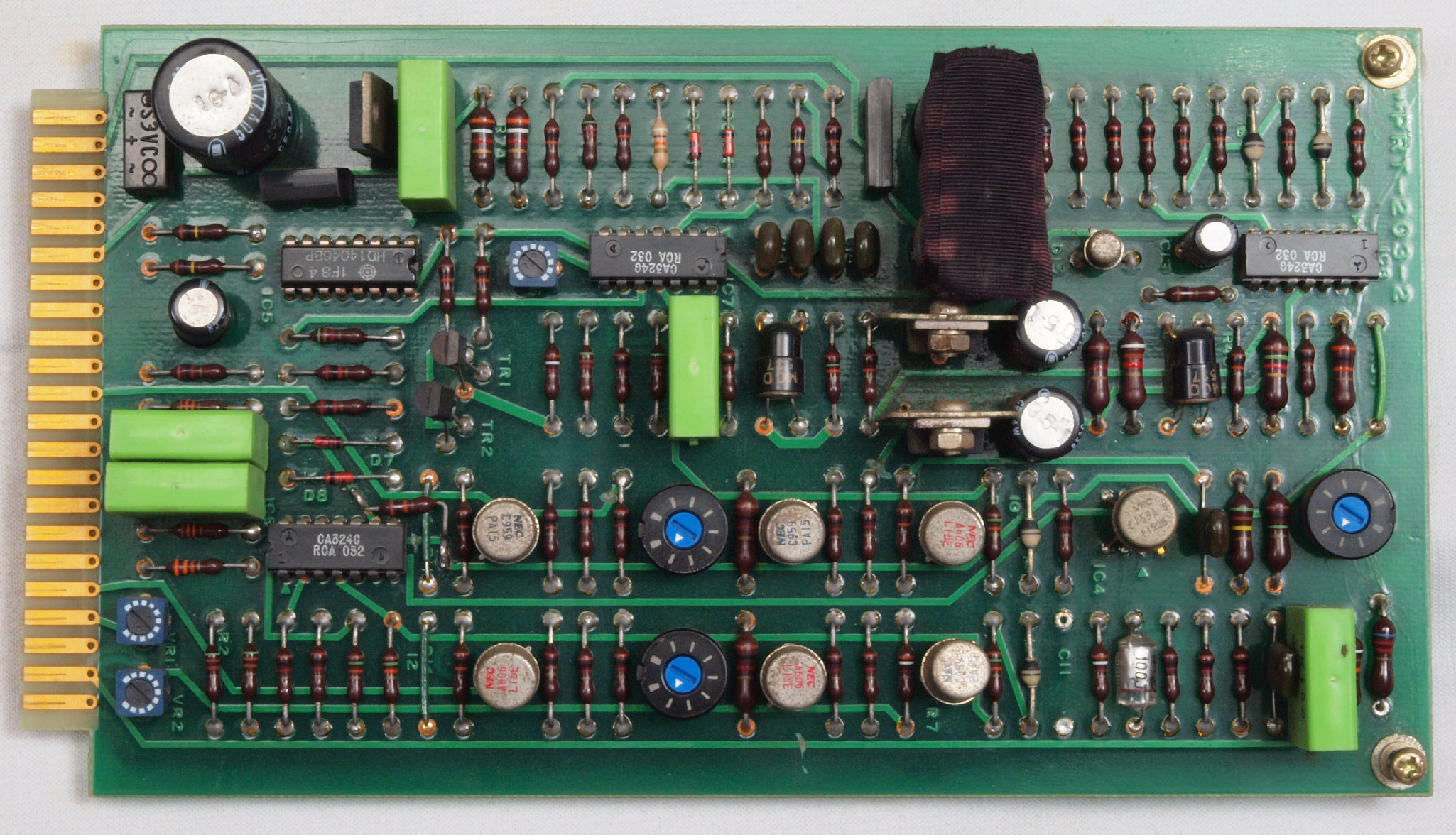

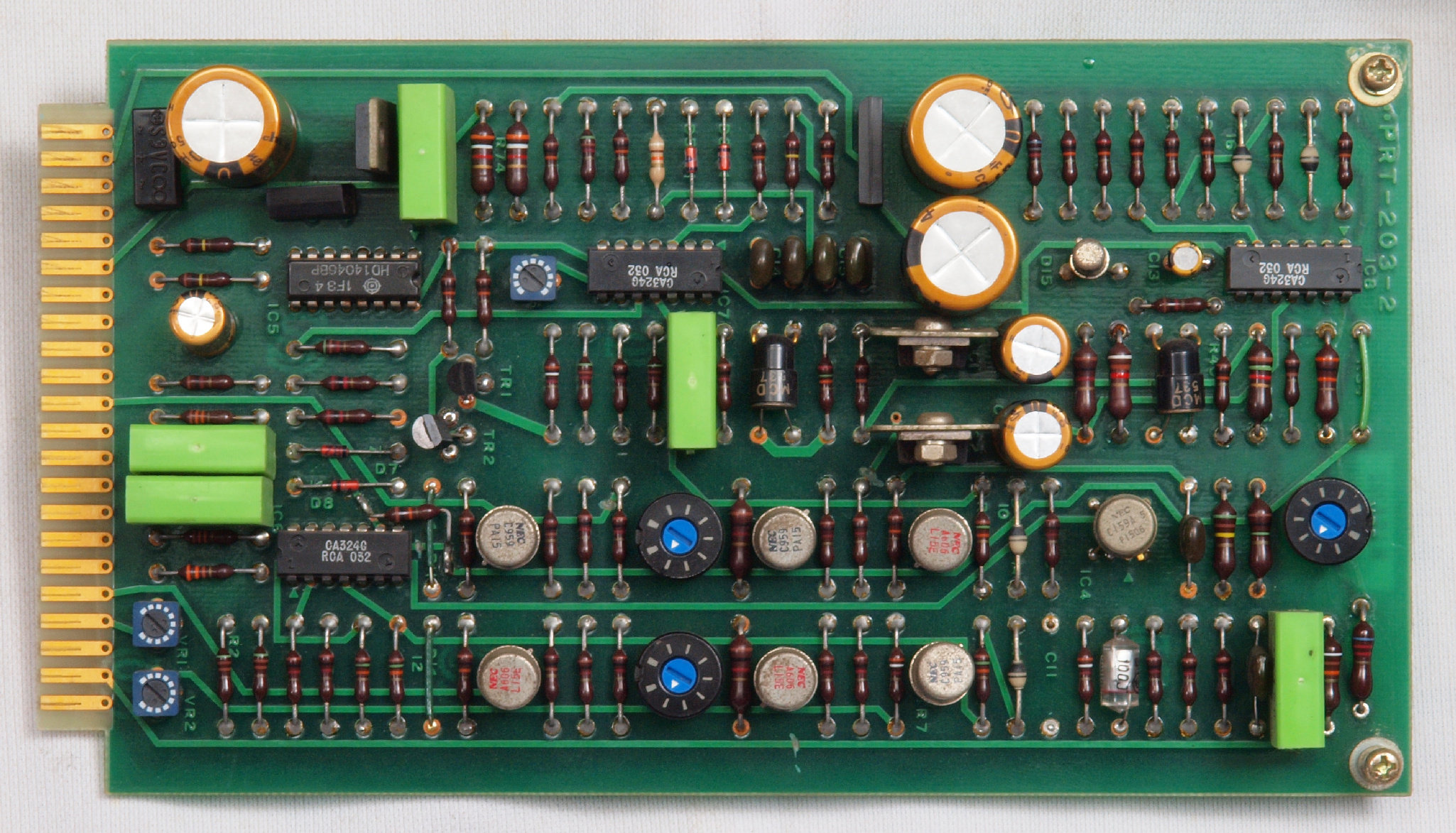

B8. 制御基板。 電解コンデンサー交換。
      上=交換前、下=交換後。

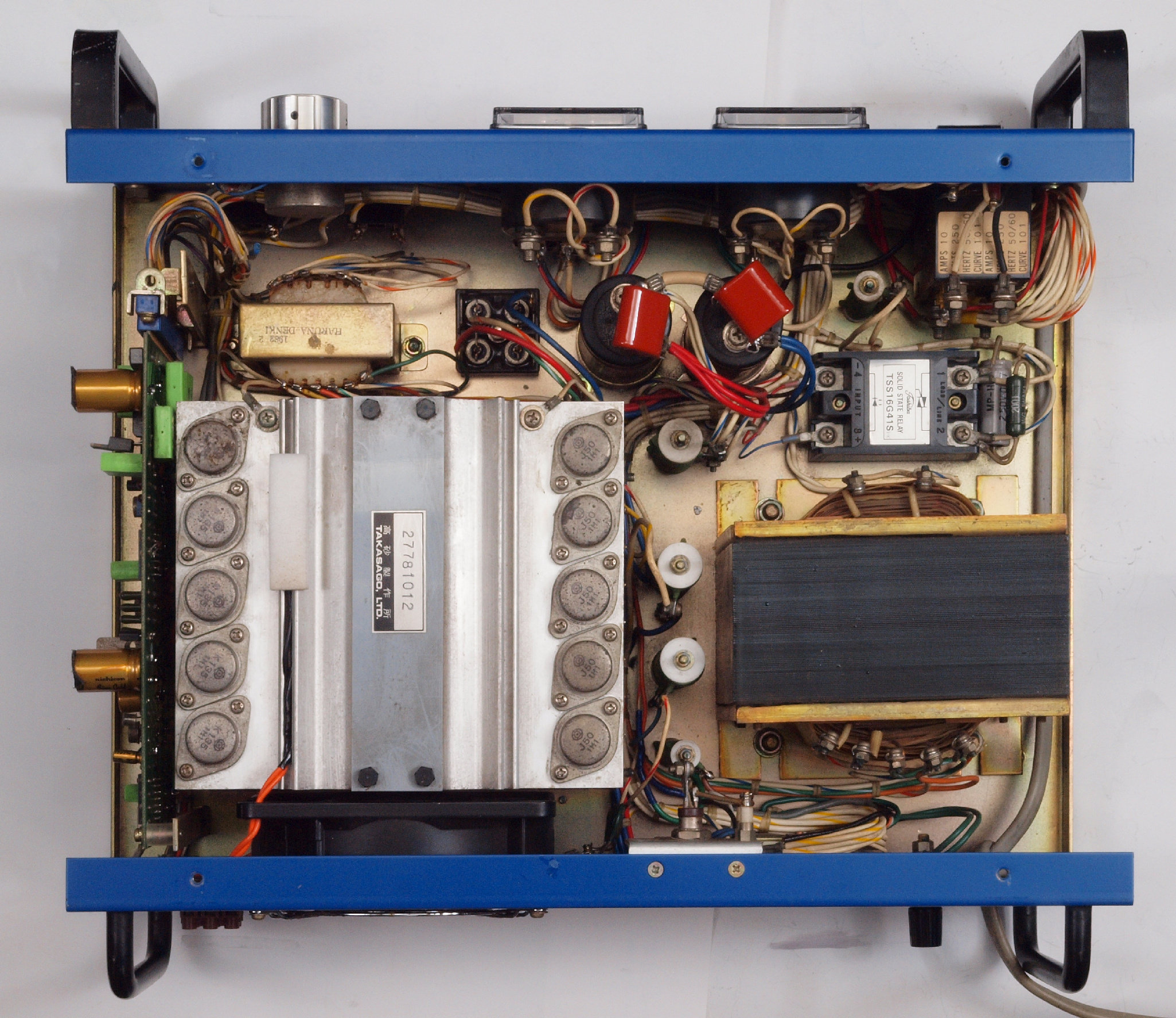

B9. 完成、上から見る。フイルムコンデンサー2個追加。
B9. 100V/5A出力、測定。
           .  ar500-5  ar500_2d
