Ｐａｎａｓｏｎｉｃ　ストロボ　PE-563/560MG/5651備品修理
これらのストロボを最近のデジタルカメラに接続するときの注意
シンクロ端子電圧が最近のストロボ機器（ＰＥ−４８０ＳＧ）に比べ高いので接続時にはＴＲ（トランジスター）１個入れると良い
小生も気づくのが遅れ、２台のデジカメ（Ｅ−１０、Ｅ−２０）を壊した
　　　ＰＥ−４００　　　　　　　約２８０Ｖ
　　　ＰＥ−５６０ＭＧＮ　　　　約５０Ｖ
　　　ＰＥ−５６５１Ｎ　　　　　　約５０Ｖ
　　　ＰＥ−４８０ＳＧ　　　　　　　約９Ｖ
　　　ＰＥ−６０ＳＧ　　　　　　　　約９Ｖ　　以上カタログより
内部には「大容量のコンデンサーでバックアップ」されたＤＣ４６０Ｖの回路があり、感電・短絡には十分注意する事
Ｃ．　修理状況　　修理にはサイリスターの理解が必要

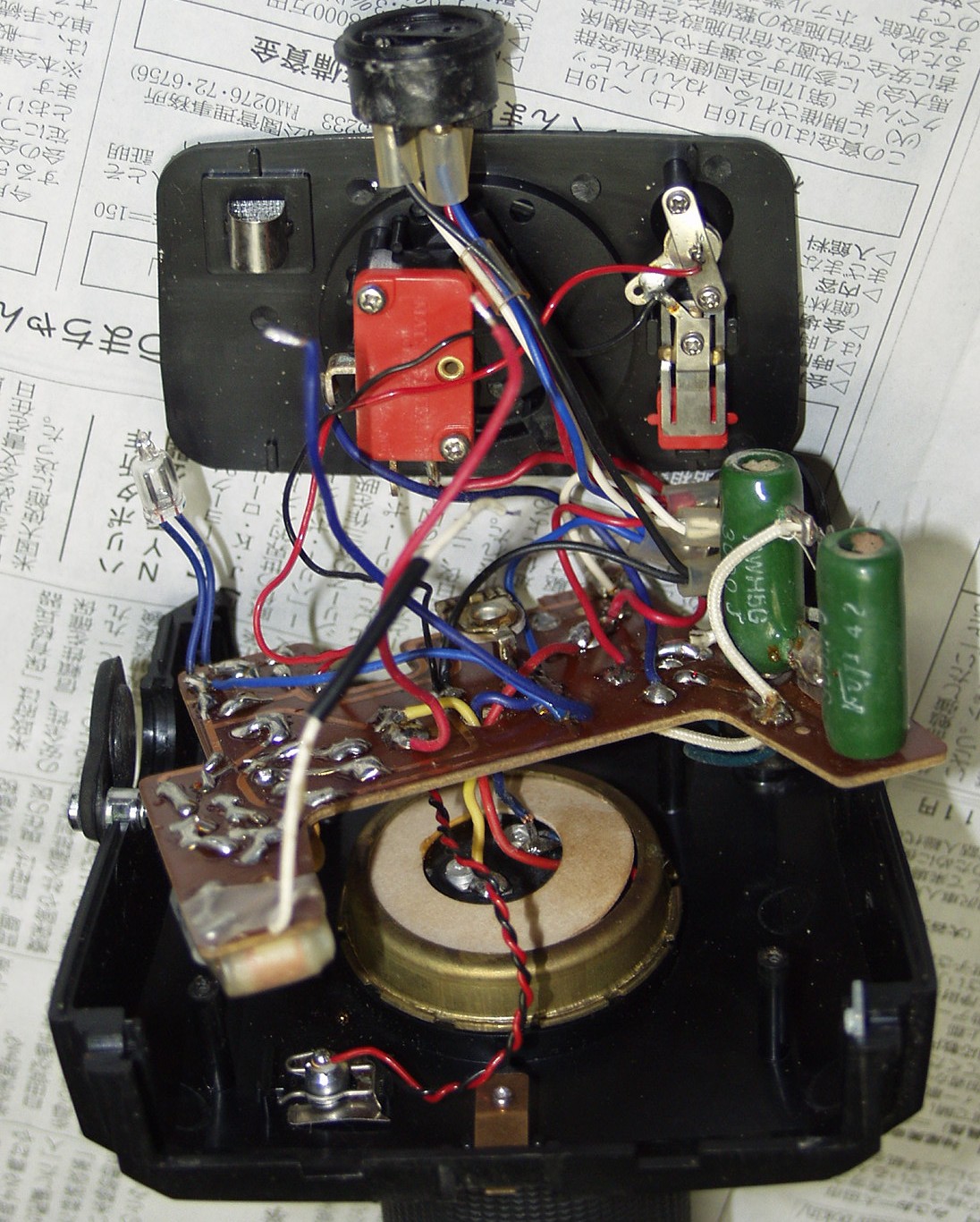

Ｃ１Ａ．　ＰＥ−５６３　基本性能のみ
Ｃ１Ｂ．　ＰＥ−５６３の修理中、古い部品を交換し完成
Ｃ２．　ＰＥ−５６０ＭＧ　１／４の切り替えがあるので、少し混んでいる

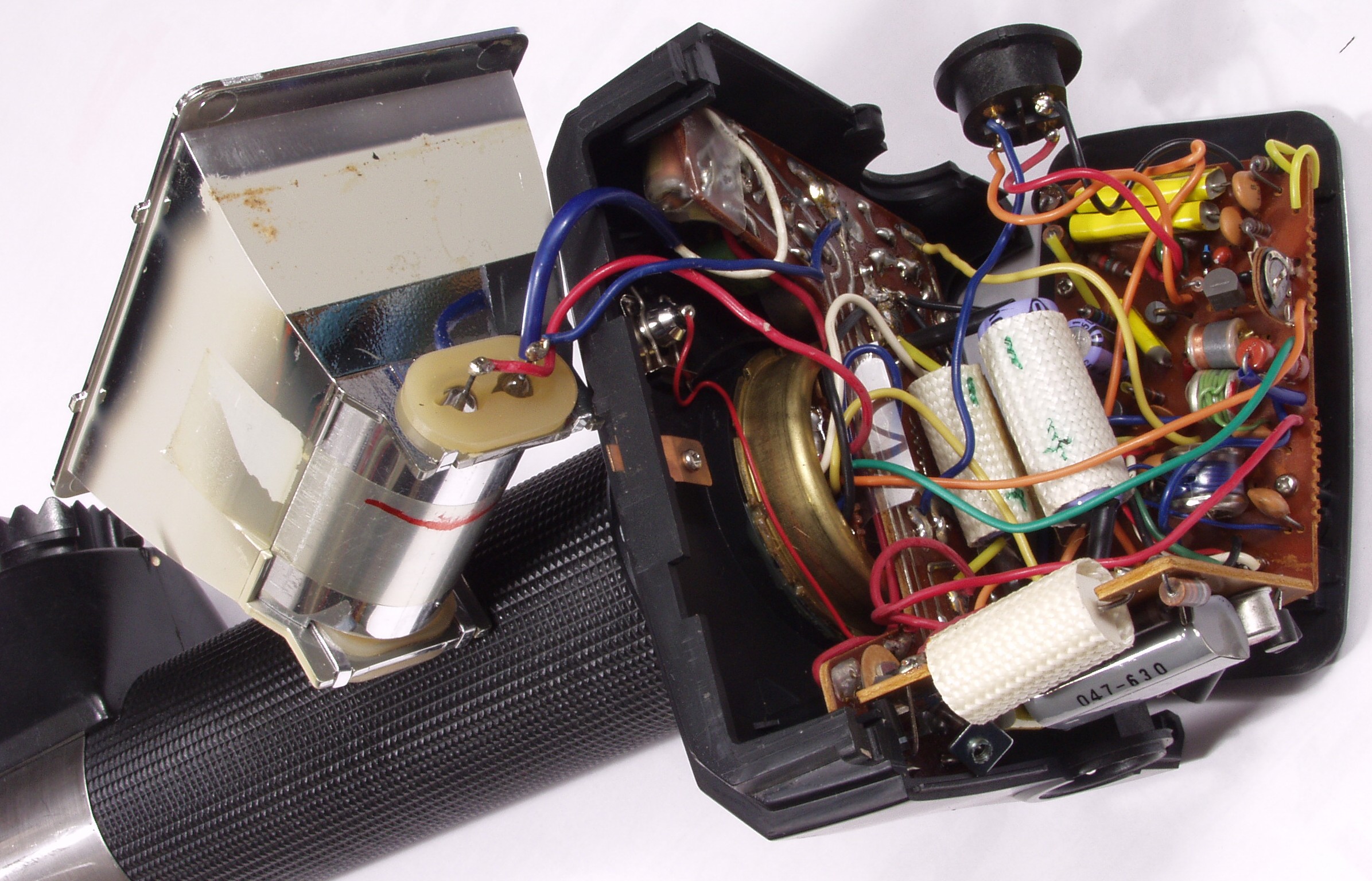

Ｃ３．　ＰＥ−５６５１　連続可変があるので、大分混み合っている。　但し、基本性能は変わらず

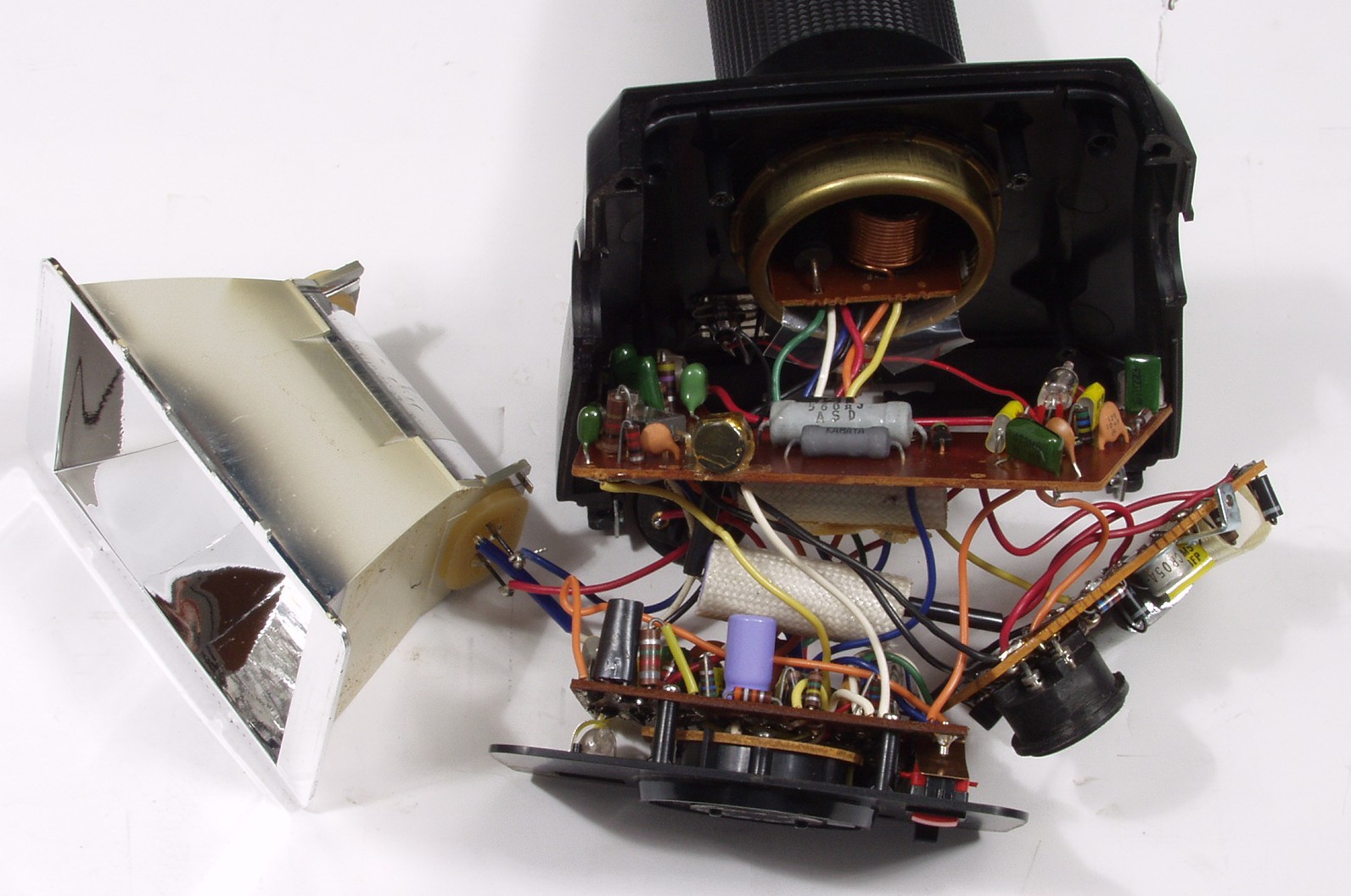

Ｃ４Ａ．　ＰＥ−５６５１　２台目

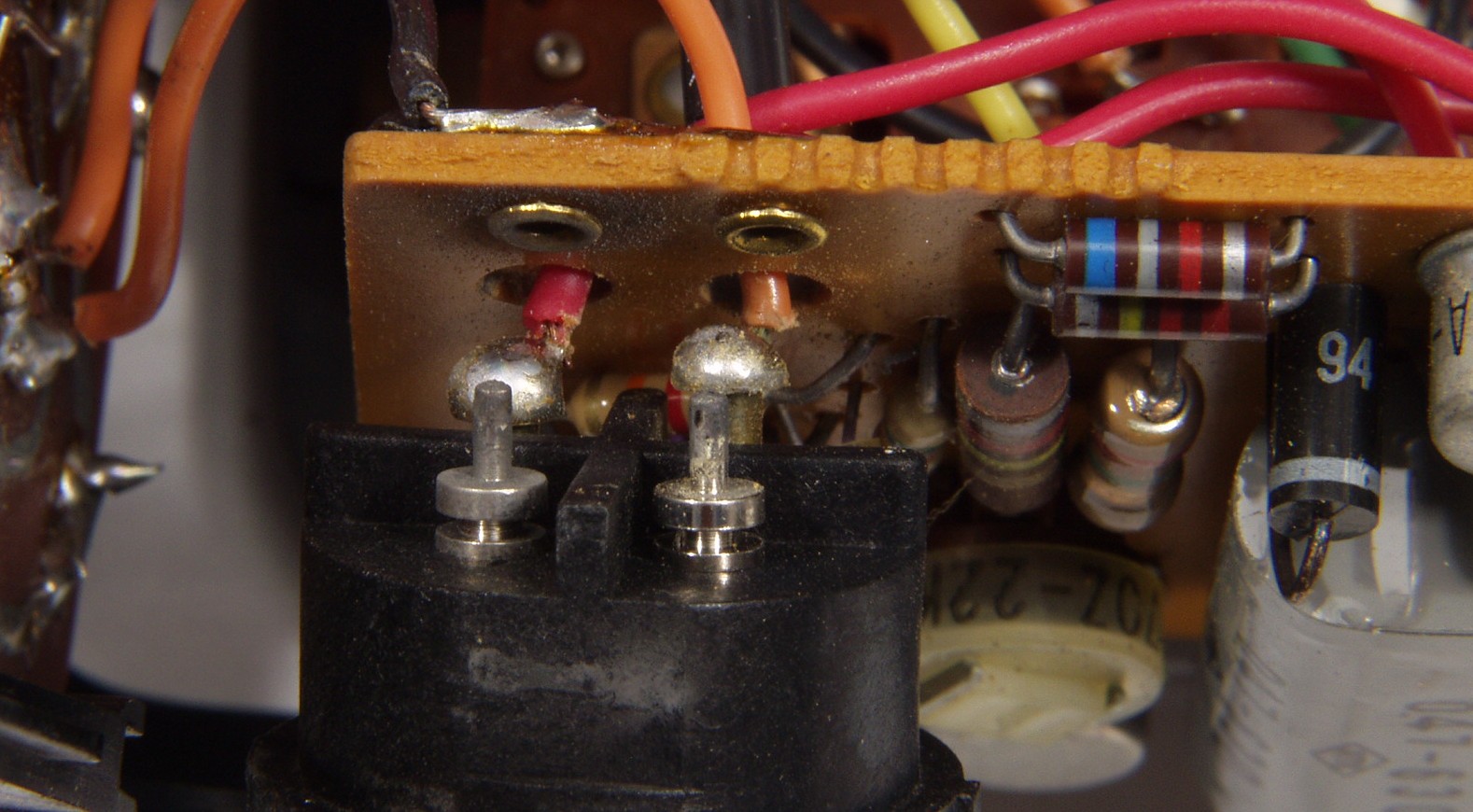

Ｃ４Ｂ．　ＰＥ−５６５１　２台目　電源のアース端子が接触不良

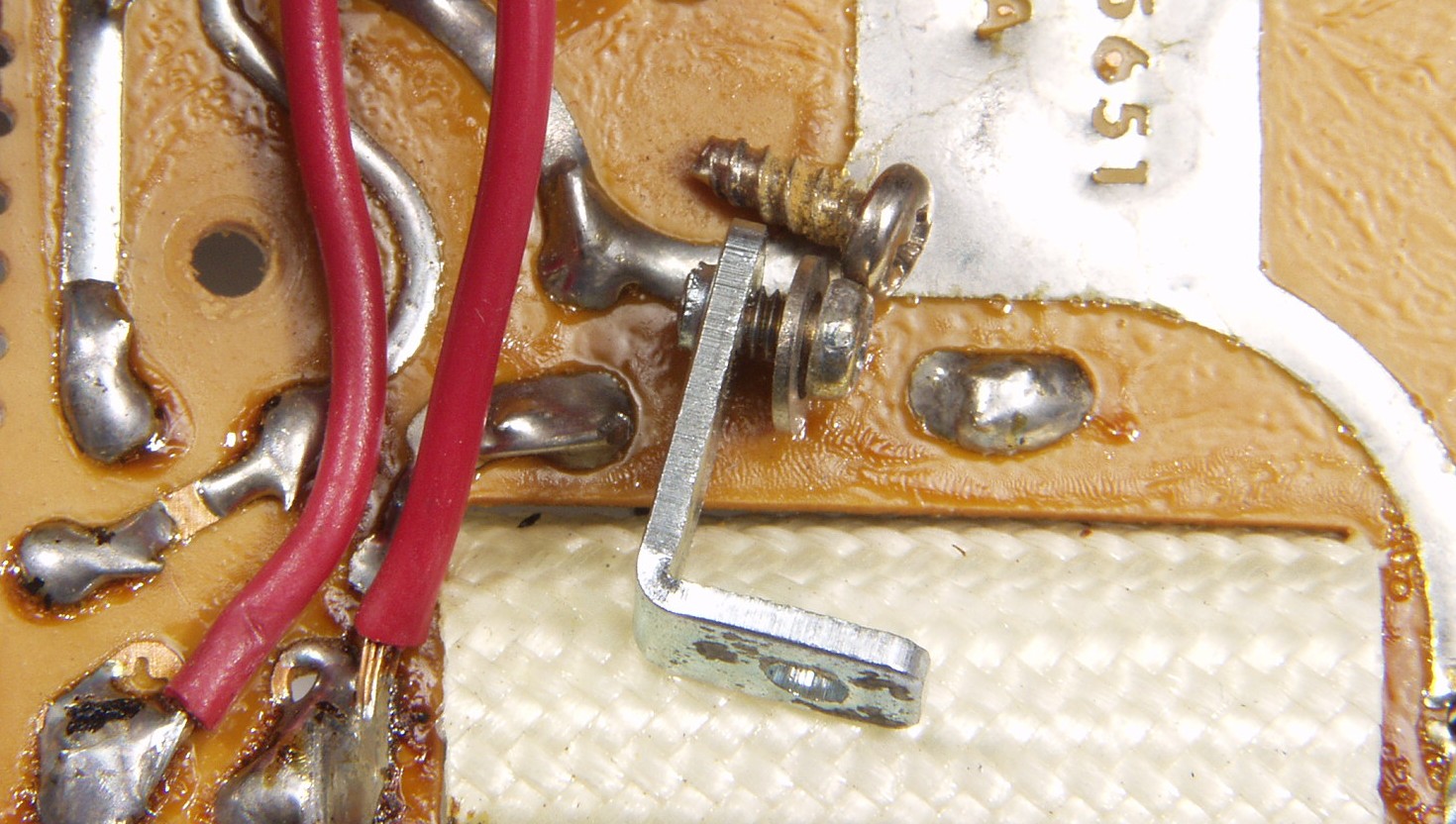

Ｃ４Ｃ．　ＰＥ−５６５１　２台目　取り付けネジが異なる
Ｃ５．　完成　現在手持ちは　ＰＥ−５６５１＝１０個　ＰＥ−５６０ＭＧ＝１５個　ＰＥ−５６３＝９個　ＰＥ−５６２、ＰＥ−４００＝各３個
Ｃ６．　実際の使用では、左から５６３＋５６５１　前上から５６０ＭＧ　左から５６０ＭＧ＋５６５２　の５連灯で使用しています
　　　　　　陰影を付ける為にスポットも併用。　但し、デジカメに接続する、ストロボのシンクロはＴＲ（トランジスター）が入っています
