プログラマブル超低歪率RC発振器　ＶＰ−７２１４Ａ　備品修理
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１６年６月１９日完成
Ａ．　１台目＝2004年6月 　YAHOOオークションで\42,000円で購入。歪み多い、出力レベル不良。
　　　２台目＝2008年11月 YAHOOオークションで\50,555円で購入。　動作品なので清掃のみ。
　　　３台目＝20010年5月 YAHOOオークションで\40,500円で購入。　動作品なので清掃のみ。

Ｂ．　原因。
　　　経年劣化。
Ｄ．　使用部品。
Ｓ．　Panasonic VP-７２１４A　仕様（マニアル・カタログより）
Ａ．　修理・点検・調整。

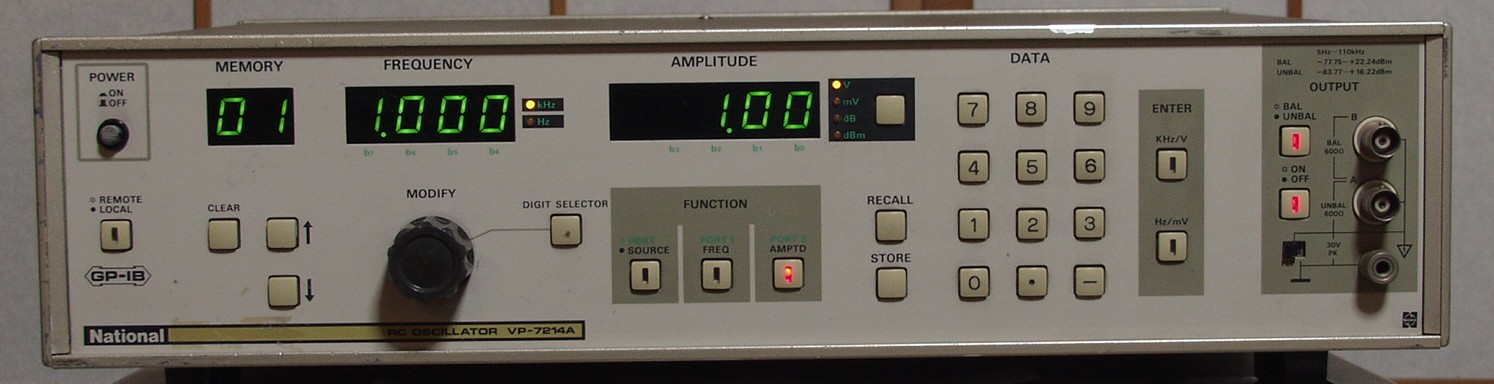

Ａ１１．　点検中　前から見る。

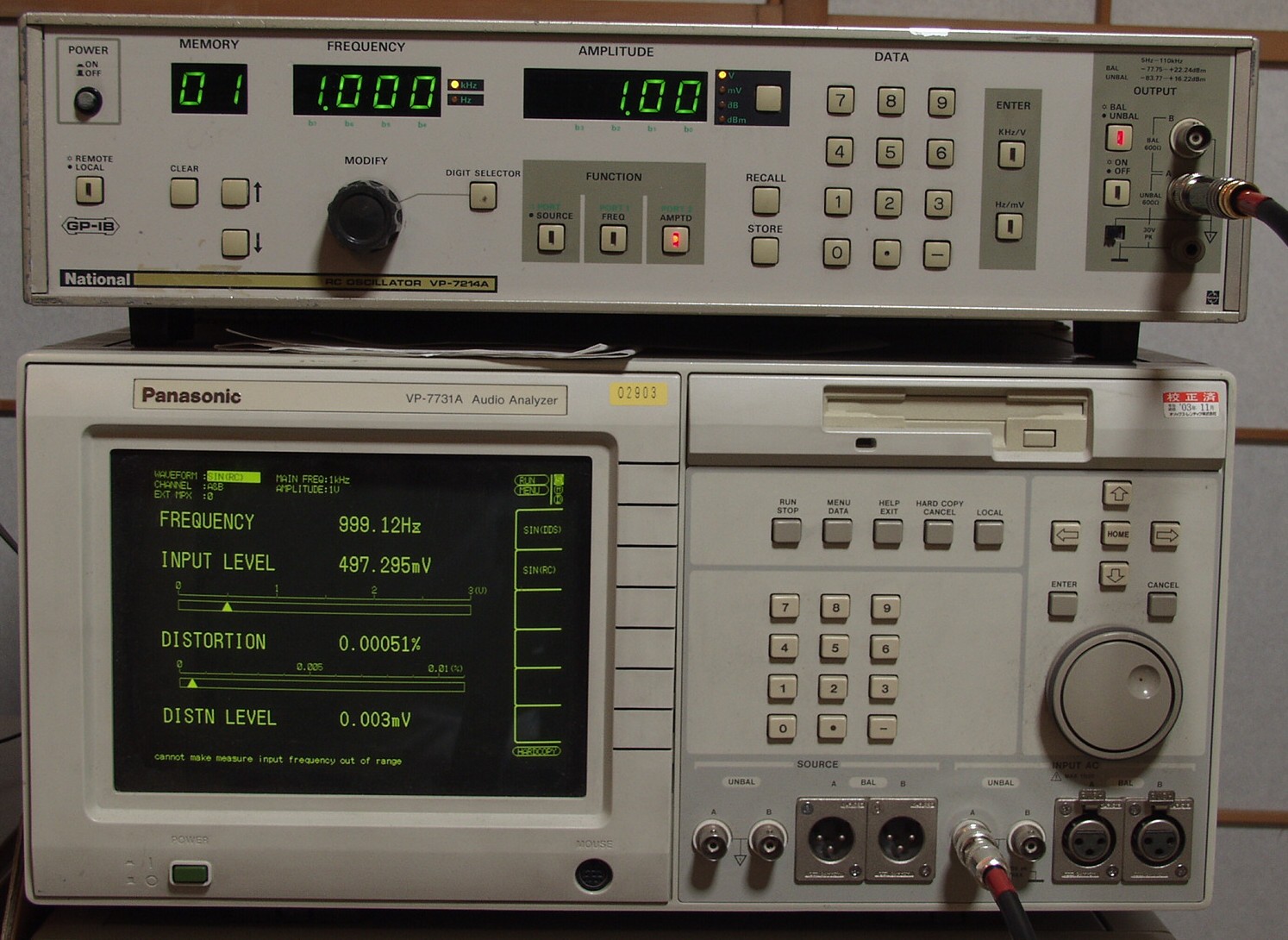

Ａ１２．　点検中　歪み率測定
Ａ１３．　点検中　周波数測定

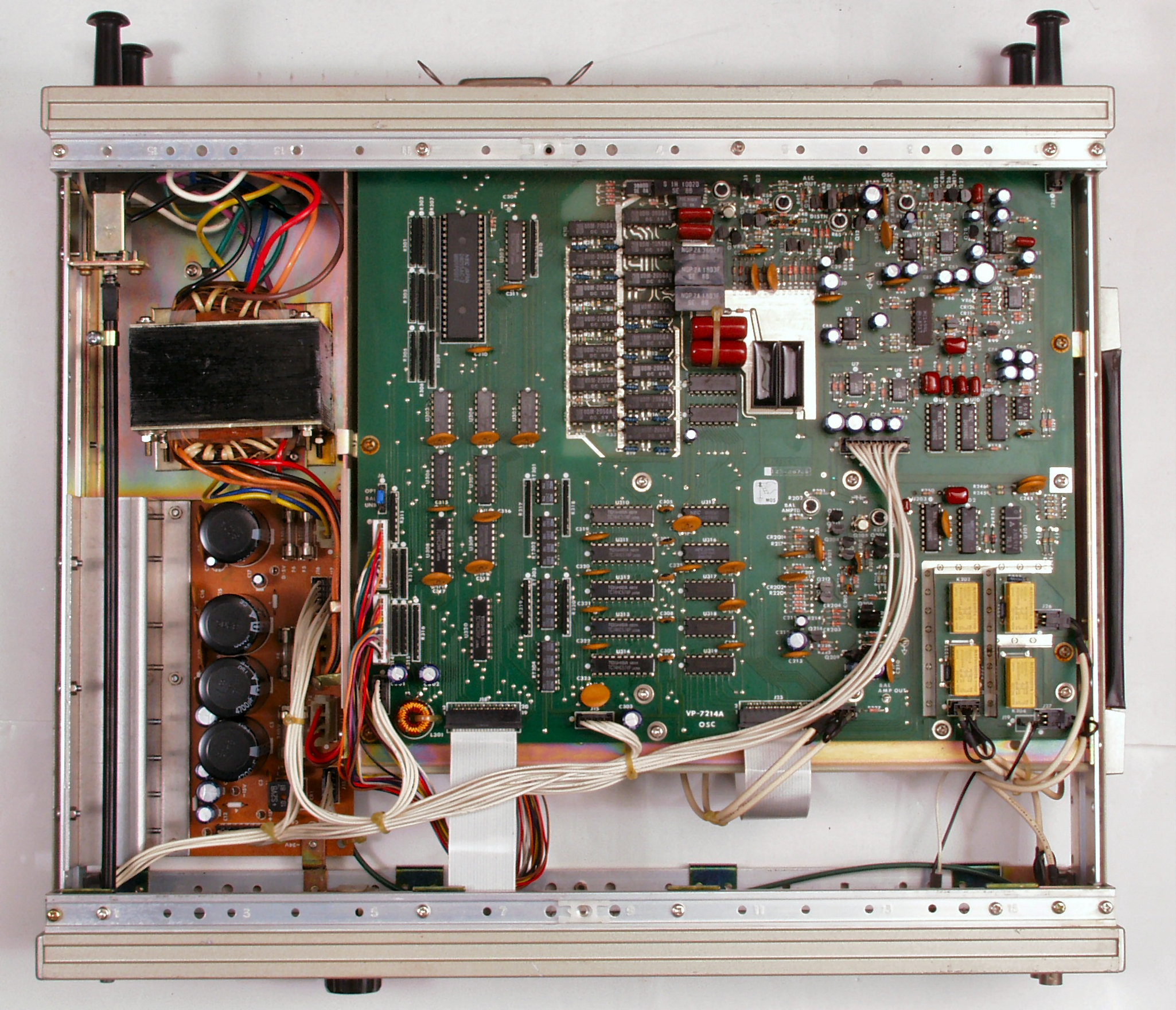

Ｃ２．　修理後　上から見る

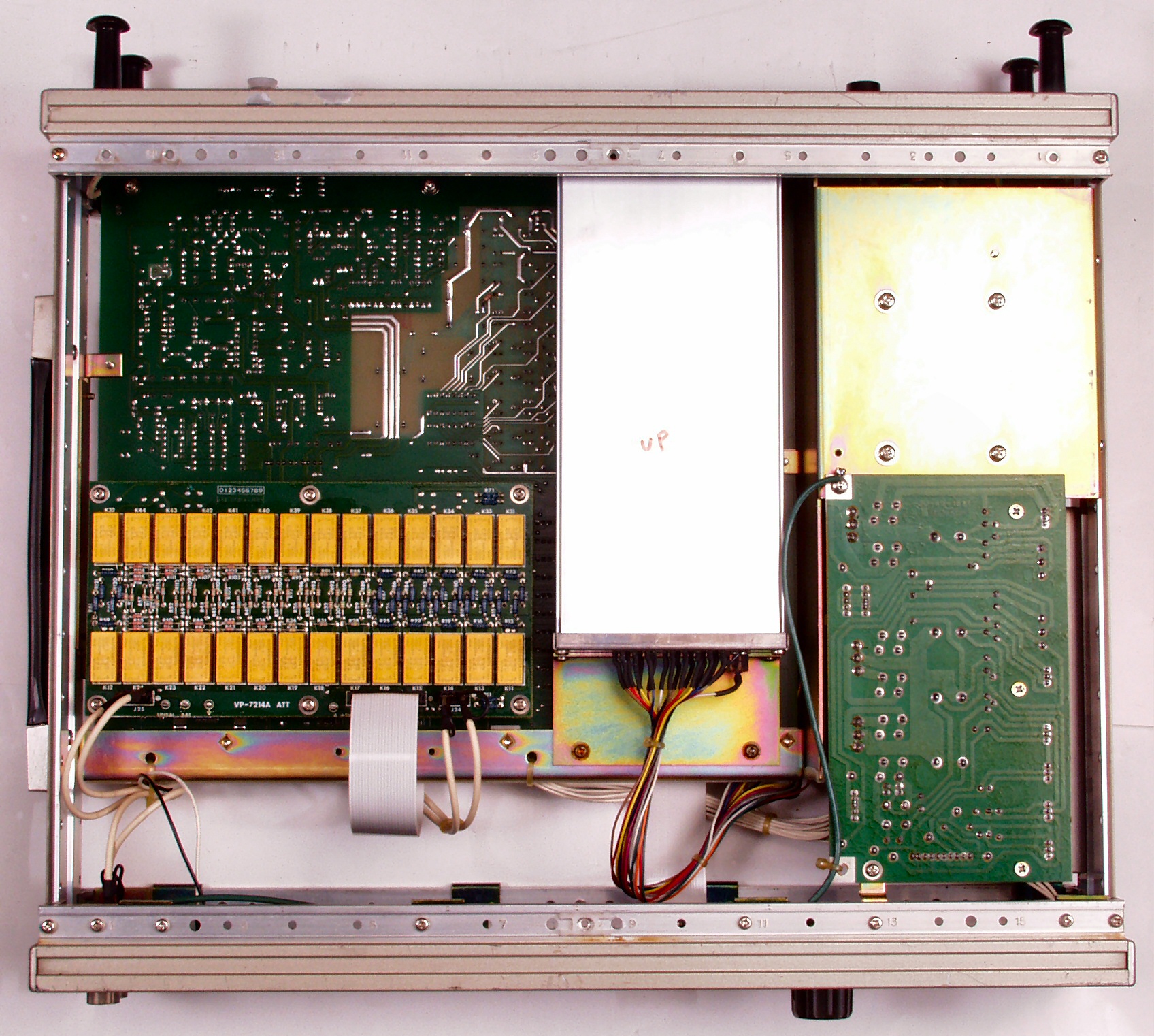

Ｃ３．　修理後　下から見る

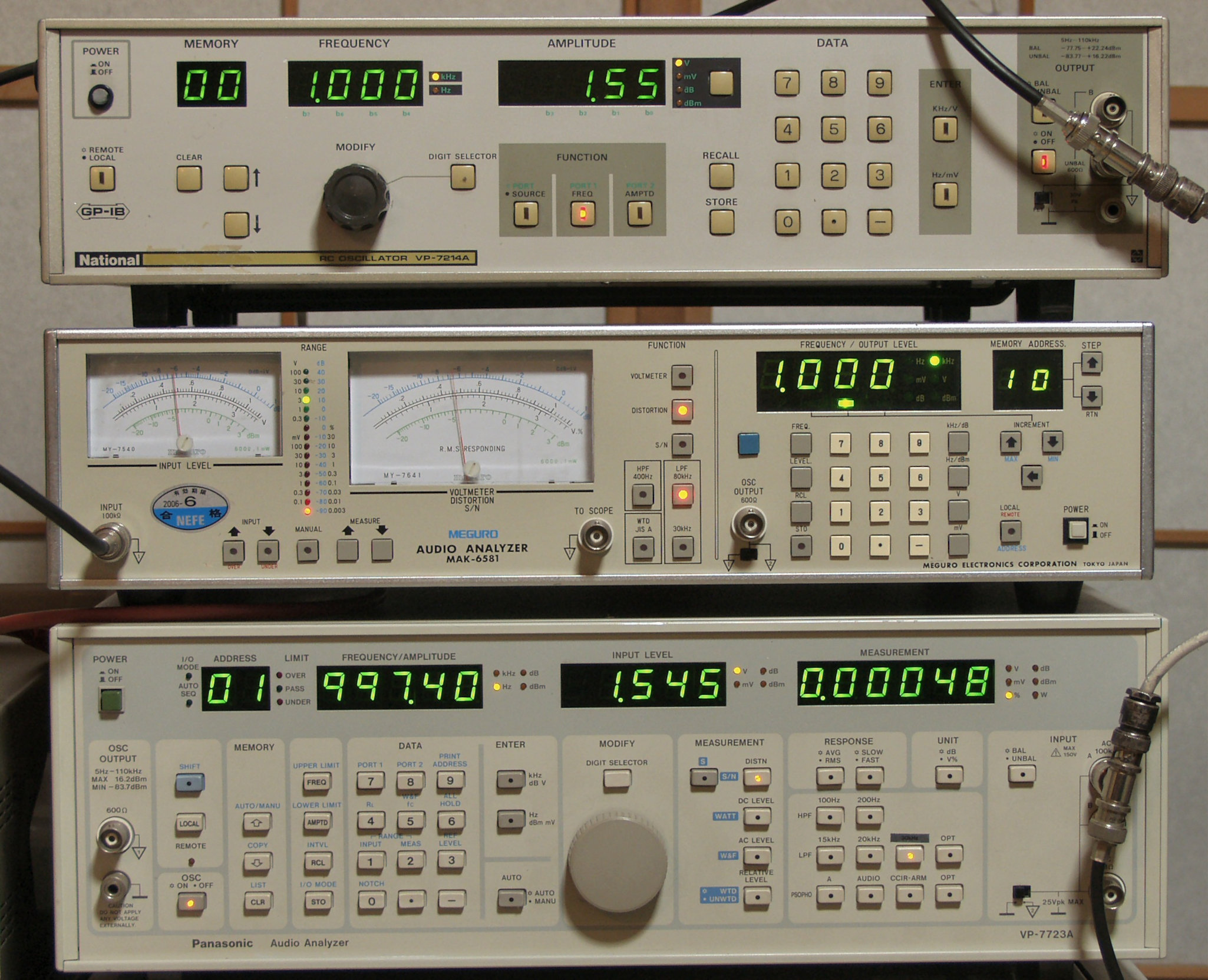

Ｅ１．　完成後の測定。　上＝ＶＰ−７２１４Ａ、　中＝ＭＥＧＵＲＯ　ＭＡＫ−６５８１、　下＝ＶＰ−７７２１Ａ。
　　　　　　　　　上＝ＶＰ−７２１４ＡよりＯＳＣ出力＝１ｋＨｚ、１．５５Ｖ出力。
　　　　　　　　　中＝ＭＡＫ−６５８１での歪み率測定＝０．００１５％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　　　　　　　　　　　　　取扱説明書仕様＝２０Ｈｚ〜１０ｋＨｚ、（８０ＨｚＢＷ　ｓｗ入）で残留歪み率＝０．００１８％。
　　　　　　　　　下＝ＶＰ−７７２３Ａでの歪み率測定＝０．０００４８％（０．０１％レンジ、８０ＨｚＢＷ　ｓｗ入）＝測定限界以下のレベル。
　　　　　　　　　　　　　　取扱説明書仕様＝５Ｈｚ〜２０ｋＨｚ、で残留歪み率＝０．００１％　以下。
アナログ・デジタル測定機器では測定限界以下なので、参考値？
Ｅ２．　頑張って調整する。上＝ＭＥＧＵＲＯ　ＭＡＫ−６５８１、　中＝ＶＰ−７７２１Ａ、下２台＝ＶＰ−７２１４Ａ。
　　　　　　　　　上＝ＭＡＫ−６５８１での歪み率測定＝０．００１３％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　　　　　　　　　　　　　取扱説明書仕様＝２０Ｈｚ〜１０ｋＨｚ、（８０ＨｚＢＷ　ｓｗ入）で残留歪み率＝０．００１８％以下。
　　　　　　　　　中＝ＶＰ−７７２１Ａでの歪み率測定＝０．００１％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　　　　　　　　　　　　　取扱説明書仕様＝１０Ｈｚ〜１５．９９ｋＨｚ、で残留歪み率＝０．００１８％以下。
　　　　　　　　　下＝ＶＰ−７２１４ＡよりＯＳＣ出力＝１ｋＨｚ、１０Ｖ出力。
　　　　　　　　　　　　　　取扱説明書仕様＝不平衡出力５０Ｈｚ〜１０ｋＨｚ、で残留歪み率＝０．０００１％以下。　
　　　　　　　　　　　　　　現手持ち測定機器では測定不可
Ｅ３．　頑張って調整する。上＝ＭＥＧＵＲＯ　ＭＡＫ−６５８１、　中＝ＶＰ−７７２１Ａ、下２台＝ＶＰ−７２１４Ａ。
　　　　　　　　　上＝ＭＡＫ−６５８１での歪み率測定＝０．００１２％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　　　　　　　　　　　　　取扱説明書仕様＝２０Ｈｚ〜１０ｋＨｚ、（８０ＨｚＢＷ　ｓｗ入）で残留歪み率＝０．００１８％以下。
　　　　　　　　　中＝ＶＰ−７７２１Ａでの歪み率測定＝０．００１％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　　　　　　　　　　　　　取扱説明書仕様＝１０Ｈｚ〜１５．９９ｋＨｚ、で残留歪み率＝０．００１８％以下。
　　　　　　　　　下＝ＶＰ−７２１４ＡよりＯＳＣ出力＝１ｋＨｚ、１０Ｖ出力。
　　　　　　　　　　　　　　取扱説明書仕様＝不平衡出力５０Ｈｚ〜１０ｋＨｚ、で残留歪み率＝０．０００１％以下。
　　　　　　　　　　　　　　現手持ち測定機器では測定不可
Ｓ．　Panasonic VP-7214A　の仕様 （マニアル・カタログより）
＜周波数＞
範囲 ５．０Ｈｚ〜１１０ｋＨｚ
確度 設定値の　±３％　全範囲、　設定値の　±２％　０．１６０〜１５．９９ｋHz。
表示・分解能 ４レンジ　　　５．０Hz　　〜　１５９．９Hz　　０．１Hz分解能
３レンジ　０．１６０ｋHz　〜　１．５９９ｋHz　　１Hz分解能
２レンジ　　１．６０ｋHz　〜　１５．９ｋHz　１０Hz分解能
１レンジ　１６．０ｋHz　　〜　１１０．０Hz　１００Hz分解能
＜出力振幅＞
範囲 ｄBm　　平衡出力　　　−７７．７５　〜　２２．２４ｄＢｍ　　６００Ω＝１ｍW基準
　　　　　不平衡出力　−８３．７７　〜　１６．２２ｄＢｍ
ｄB　　　平衡出力　　　−７９．９７　〜　２０．０２ｄＢｍ　　　０ｄＢ＝１Vrｍｓ
　　　　　不平衡出力　−８５．９９　〜　１４．００ｄＢｍ　　　６００Ω負荷端
V/mV　平衡出力　　　０．２０１ｍV　〜　２０．０V　　　　　　開放端
　　　　　不平衡出力　０．１０１ｍV　〜　１０．０V
確度 ｄBm　　平衡出力　　設定値の±０．５ｄＢ≧−２８．９５ｄBｍ　４００Hz
　　　　　　　　　　　　　設定値の±０．８ｄＢ≦−２８．９６ｄBm　４００Hz
　　　　　不平衡出力　設定値の±０．５ｄＢ≧−３４．９７ｄBｍ　４００Hz
　　　　　　　　　　　　　設定値の±０．８ｄＢ≦−３４．９８ｄBm　４００Hz
ｄB　　　平衡出力　　設定値の±０．５ｄＢ≧−３１．１７ｄBｍ　４００Hz　６００Ω負荷端
　　　　　　　　　　　　　設定値の±０．８ｄＢ≦−３１．１８ｄBm　４００Hz　６００Ω負荷端
　　　　　不平衡出力　設定値の±０．５ｄＢ≧−３７．１９ｄBｍ　４００Hz　６００Ω負荷端
　　　　　　　　　　　　　設定値の±０．８ｄＢ≦−３７．２０ｄBm　４００Hz　６００Ω負荷端
V/mV　平衡出力　　　設定値の　±５％　≧５０ｍV　　　４００Hz　開放端
　　　　　不平衡出力　設定値の±１０％　≦４９．９ｍV　４００Hz　開放端　　　　　　　　　　　　　
表示・分解能 ｄBm　　平衡出力　　　２２．２４ｄBm〜　−７７．７５ｄBm　設定分解能　０．０１ｄBｍ　６００Ω
　　　　　不平衡出力　１６．２２ｄBm〜　−８３．７７ｄBm　設定分解能　０．０１ｄBｍ　６００Ω
ｄB　　　平衡出力　　　　２０．０２ｄB〜　−７９．９７ｄB　設定分解能　０．０１ｄB　６００Ω負荷端
　　　　　不平衡出力　　１４．００ｄB〜　　−８５．９９ｄB　設定分解能　０．０１ｄB　６００Ω負荷端
V/mV　レンジ１　平衡出力　　　２０．０V〜５．０V　　設定分解能　０．１V　開放端
　　　　　　　　　　　不平衡出力　１０．０V〜５．０V　　設定分解能　０．１V　開放端
　　　　　レンジ２　平衡出力　　　４．９９V〜０．５０V　　設定分解能　０．０１V　開放端
　　　　　　　　　　　不平衡出力　４．９９V〜０．５０V　　設定分解能　０．０１V　開放端
　　　　　レンジ４　平衡出力　　　４９９ｍV〜５０ｍV　　設定分解能　１ｍV　開放端
　　　　　　　　　　　不平衡出力　４９９ｍV〜５０ｍV　　設定分解能　１ｍV　開放端
　　　　　レンジ５　平衡出力　　　４．９９ｍV〜０．５０ｍV　　設定分解能　０．０１ｍV　開放端
　　　　　　　　　　　不平衡出力　４．９９ｍV〜０．５０ｍV　　設定分解能　０．０１ｍV　開放端
　　　　　レンジ６　平衡出力　　　０．４９９ｍV〜０．２０１ｍV　　設定分解能　０．００１ｍV　開放端
　　　　　　　　　　　不平衡出力　０．４９９ｍV〜０．１０１ｍV　　設定分解能　０．００１ｍV　開放端
フラットネス 平衡出力　±０．５ｄＢ　全範囲、
　　　　　　　±０．１ｄＢ　２０Ｈｚ〜２０ｋＨｚ、最大出力、６００Ω負荷、　４００Hz基準
不平衡出力　±０．３ｄＢ　全範囲、
　　　　　　　　±０．０５ｄＢ　２０Ｈｚ〜２０ｋＨｚ、最大出力、６００Ω負荷、　４００Hz基準
出力オフ時の雑音 １０μV以下
出力抵抗 ６００Ω±２％
＜ひずみ率＞
ひずみ率 平衡出力　−８０ｄＢ（０．０１％）以下　全範囲
　　　　　　　−１００ｄＢ（０．００１％）以下　　　２０Ｈｚ〜２０ｋＨｚ（第２〜第１０高調波ひずみ率）
　　　　　　　−１１０ｄＢ（０．０００３２％）以下　５０Ｈｚ〜１０ｋＨｚ（第２〜第１０高調波ひずみ率）
不平衡出力　−９０ｄＢ（０．００３２％）以下　全範囲
　　　　　　　−１１０ｄＢ（０．００３２％）以下　　　２０Ｈｚ〜２０ｋＨｚ（第２〜第１０高調波ひずみ率）
　　　　　　　−１２０ｄＢ（０．０００１％）以下　５０Ｈｚ〜１０ｋＨｚ（第２〜第１０高調波ひずみ率）
＜その他＞
SYNC出力
プリセット機能 １００
モディファイ機能
ＧＰ−ＩＢ機能
外部制御インターフェース機能
電源 ＡＣ１００Ｖ±１０％　５０／６０Ｈｚ　約５０ＶＡ
外形寸法 約　４２０（Ｗ）　×　１００（Ｈ）　×　４００（Ｄ）mm
重量 約９ｋｇ
