VacuumTubeTester Hickok TV-2C/Uで
６ＡＱ７、１２ＳＱ７　Gm、Ｉｐ測定
TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる測定
  • ６ＡＱ７　Ｇｍ、ＩＰ測定。
    • 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝２．３ｍＡ、Ｅｇ１＝−２Ｖ」。
      １本目、　Ｇｍ測定＝１４００μmho、ＩＰ＝１．９０ｍＡ
      ２本目、　Ｇｍ測定＝１１００μmho、ＩＰ＝１．５６ｍＡ。
      ３本目、　Ｇｍ測定＝１７００μmho、ＩＰ＝２．２３ｍＡ。
      ４本目、　Ｇｍ測定＝１９００μmho、ＩＰ＝２．３４ｍＡ。
      ５本目、　Ｇｍ測定＝１５００μmho、ＩＰ＝２．２６ｍＡ。
      ６本目、　Ｇｍ測定＝２０００μmho、ＩＰ＝２．４５ｍＡ。
      ７本目、　Ｇｍ測定＝１７２０μmho、ＩＰ＝２．５０ｍＡ。
      ８本目、　Ｇｍ測定＝１３００μmho、ＩＰ＝１．６４ｍＡ。
  • １２ＳＱ７　Ｇｍ、ＩＰ測定。
    • 相互コンダクタンス＝１１７５μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．１ｍＡ、Ｅｇ１＝−２Ｖ」。
      １本目、　Gm＝２０００μmho、Ｉｐ＝０．６５ｍＡ。
      ２本目、　Gm＝２８００μmho、Ｉｐ＝１．７７ｍＡ。
      ３本目、　Gm＝１５００μmho、Ｉｐ＝０．７１ｍＡ。
      ４本目、　Gm＝１７００μmho、Ｉｐ＝０．９９ｍＡ。
      ５本目、　Gm＝２６００μmho、Ｉｐ＝０．９１ｍＡ。
      ６本目、　Gm＝２５４０μmho、Ｉｐ＝１．１３ｍＡ。
      ７本目、　Gm＝２４００μmho、Ｉｐ＝１．１３ｍＡ。
      ８本目、　Gm＝２２００μmho、Ｉｐ＝０．９５ｍＡ。
*　６ＡＱ７ＧＴ測定　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝２．３ｍＡ、Ｅｇ１＝−２Ｖ」。
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1995世界の真空管カタログより。

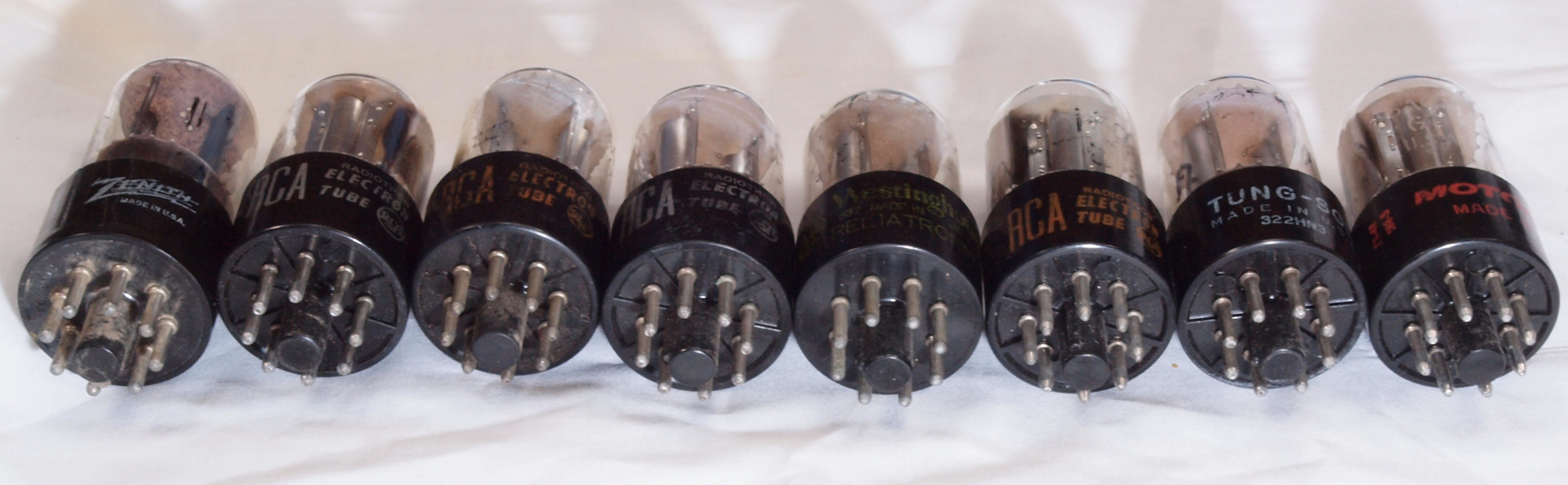

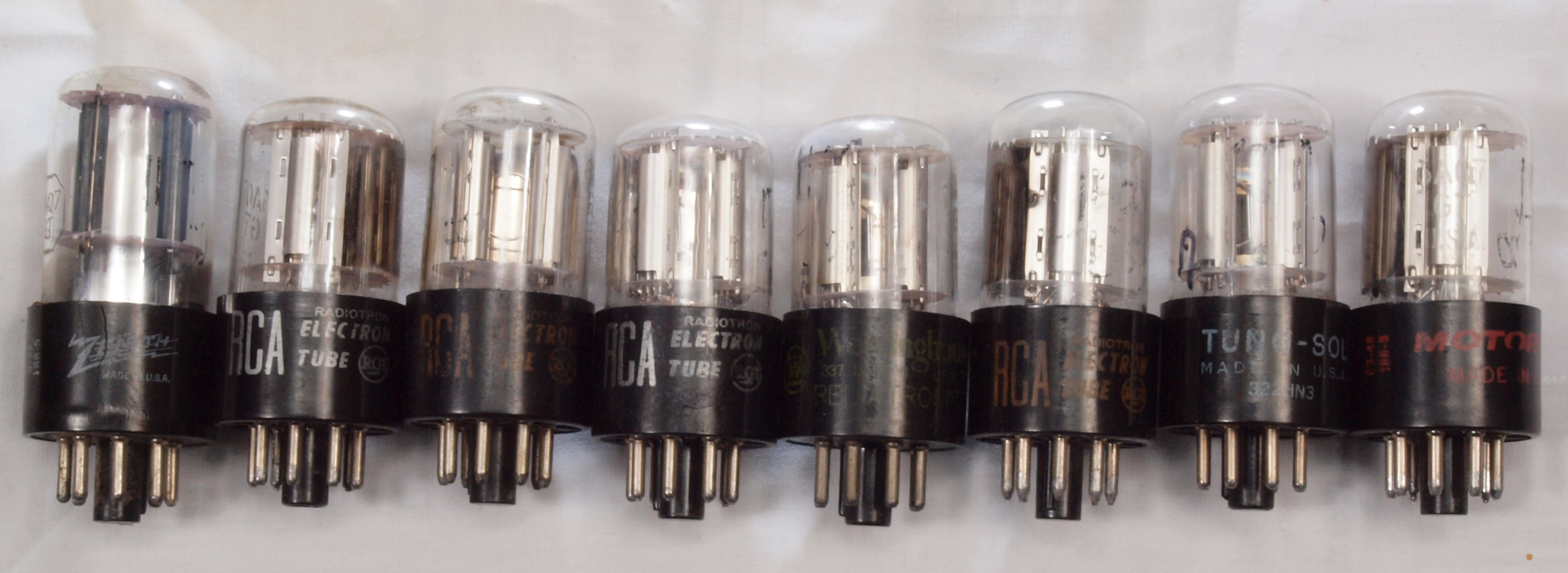

６ＡＱ７ＧＴ。　左から１本目、２本目、、、８本目。

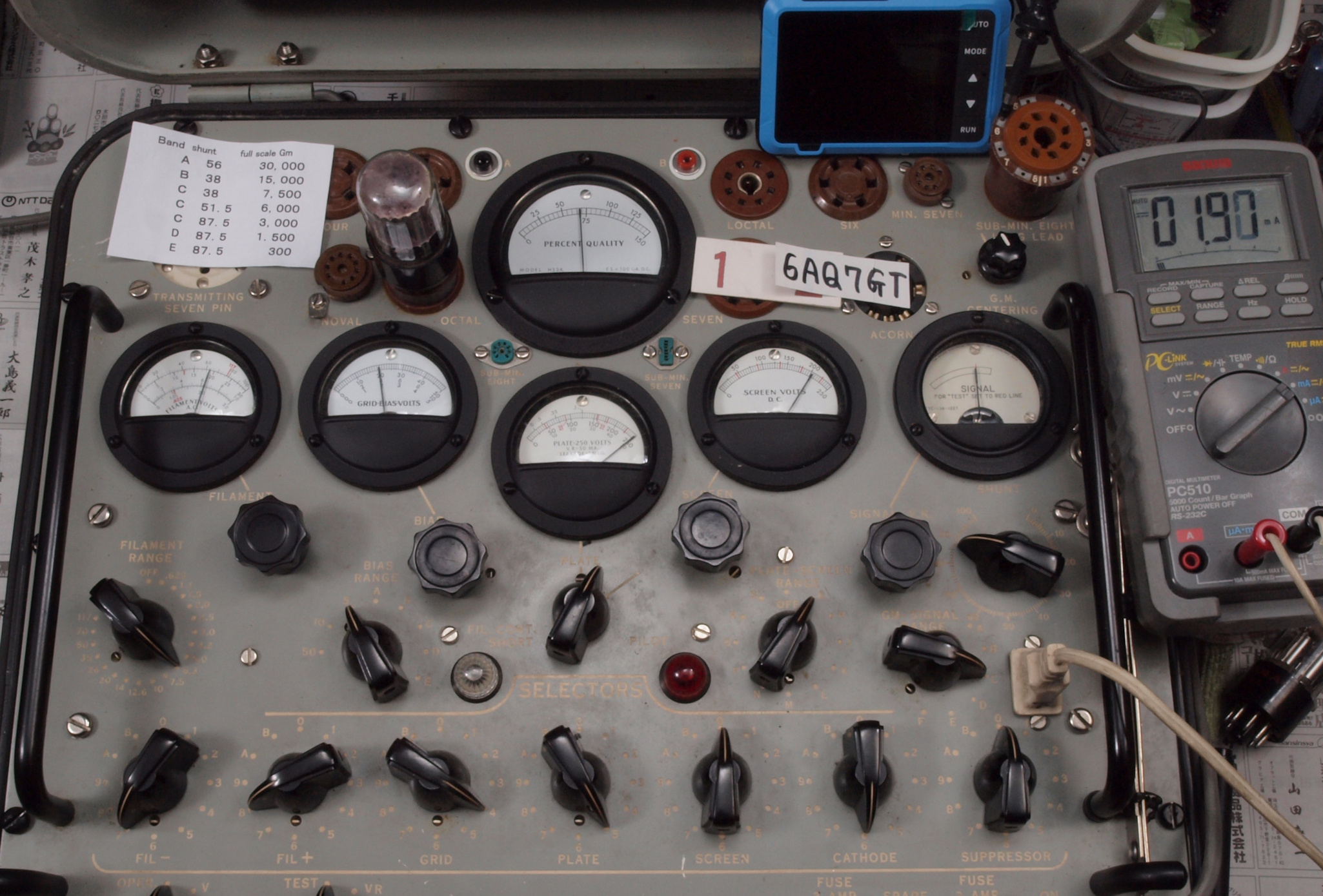

Ａ１．　６ＡＱ７ＧＴ　１本目測定。　Gm＝１４００μmho、Ｉｐ＝１．９０ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

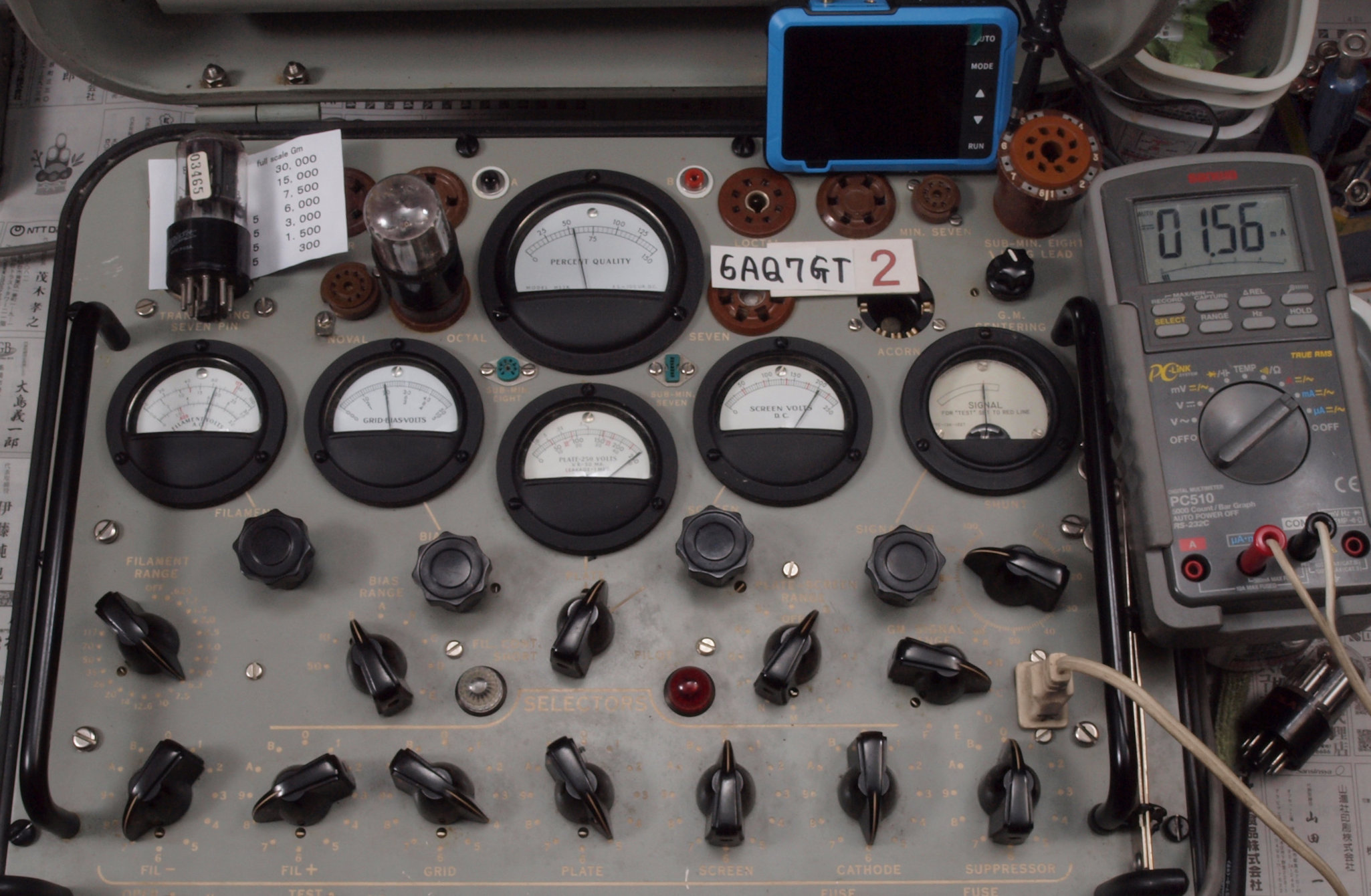

Ａ２．　６ＳＱＧＴ　２本目測定。　Gm＝１１００μmho、Ｉｐ＝１．５６ｍＡ。

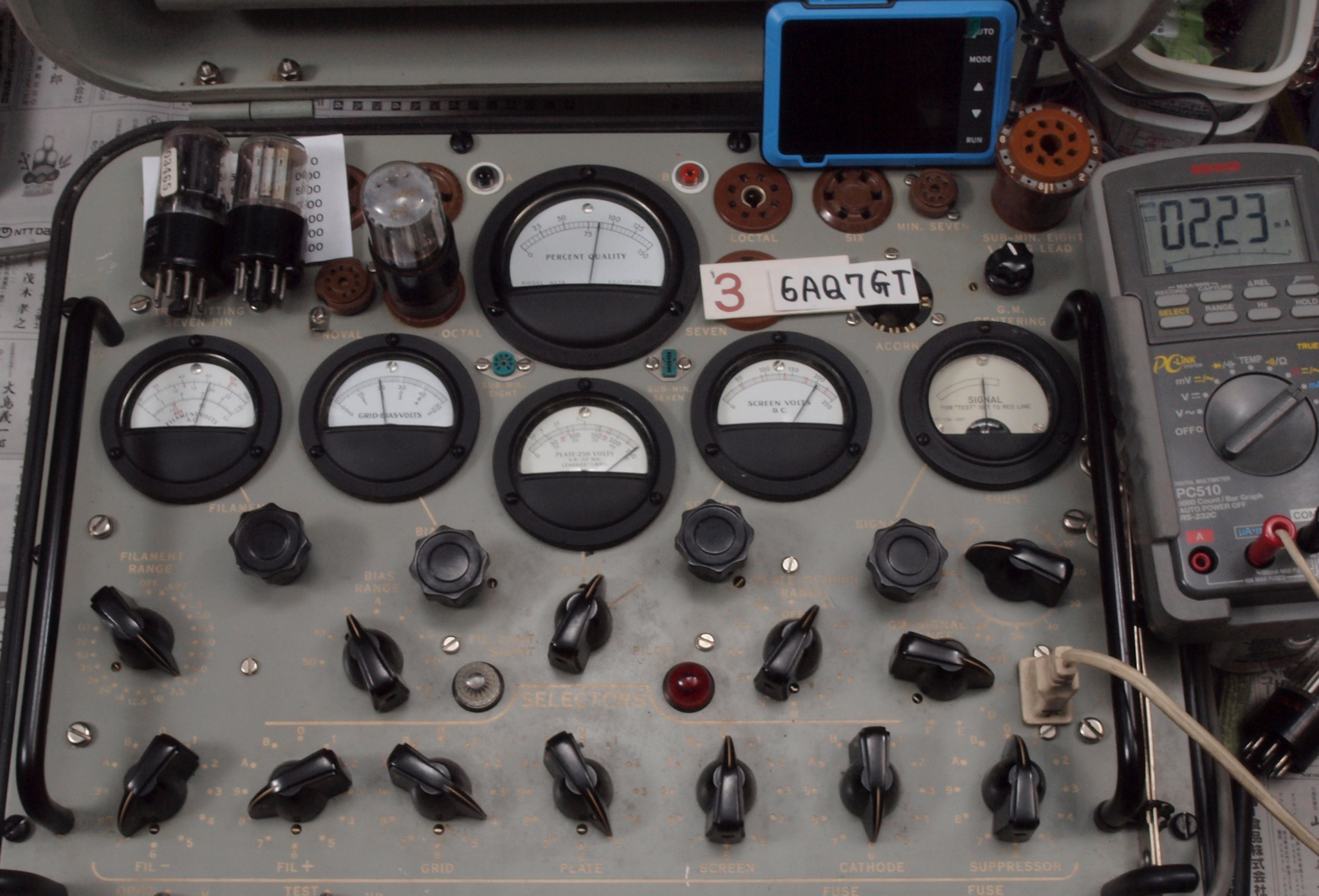

Ａ３．　６ＡＱ７ＧＴ　３本目測定。　Gm＝１７００μmho、Ｉｐ＝２．２３ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

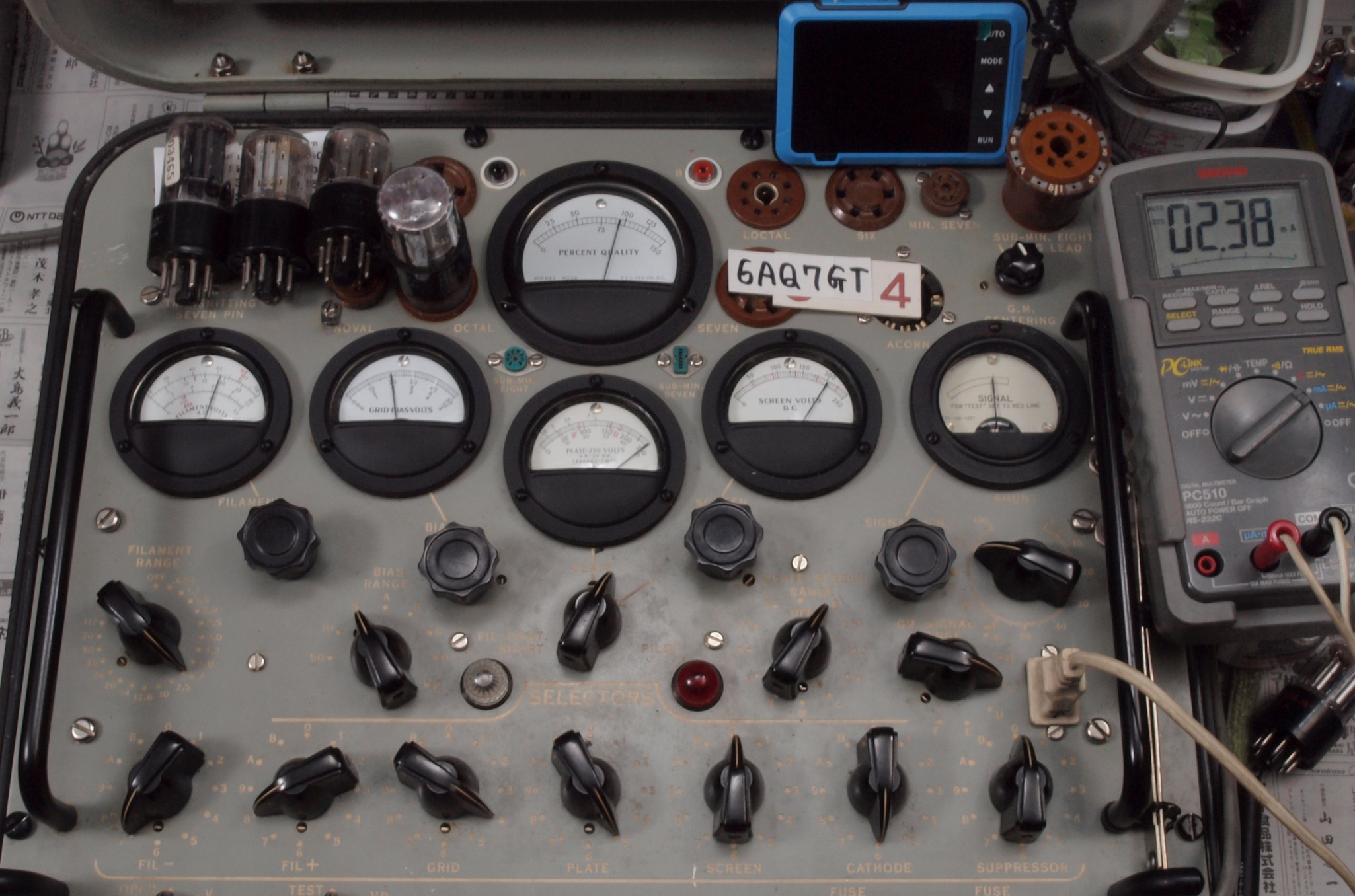

Ａ４．　６ＳＱＧＴ　４本目測定。　Gm＝１９００μmho、Ｉｐ＝２．３８ｍＡ。

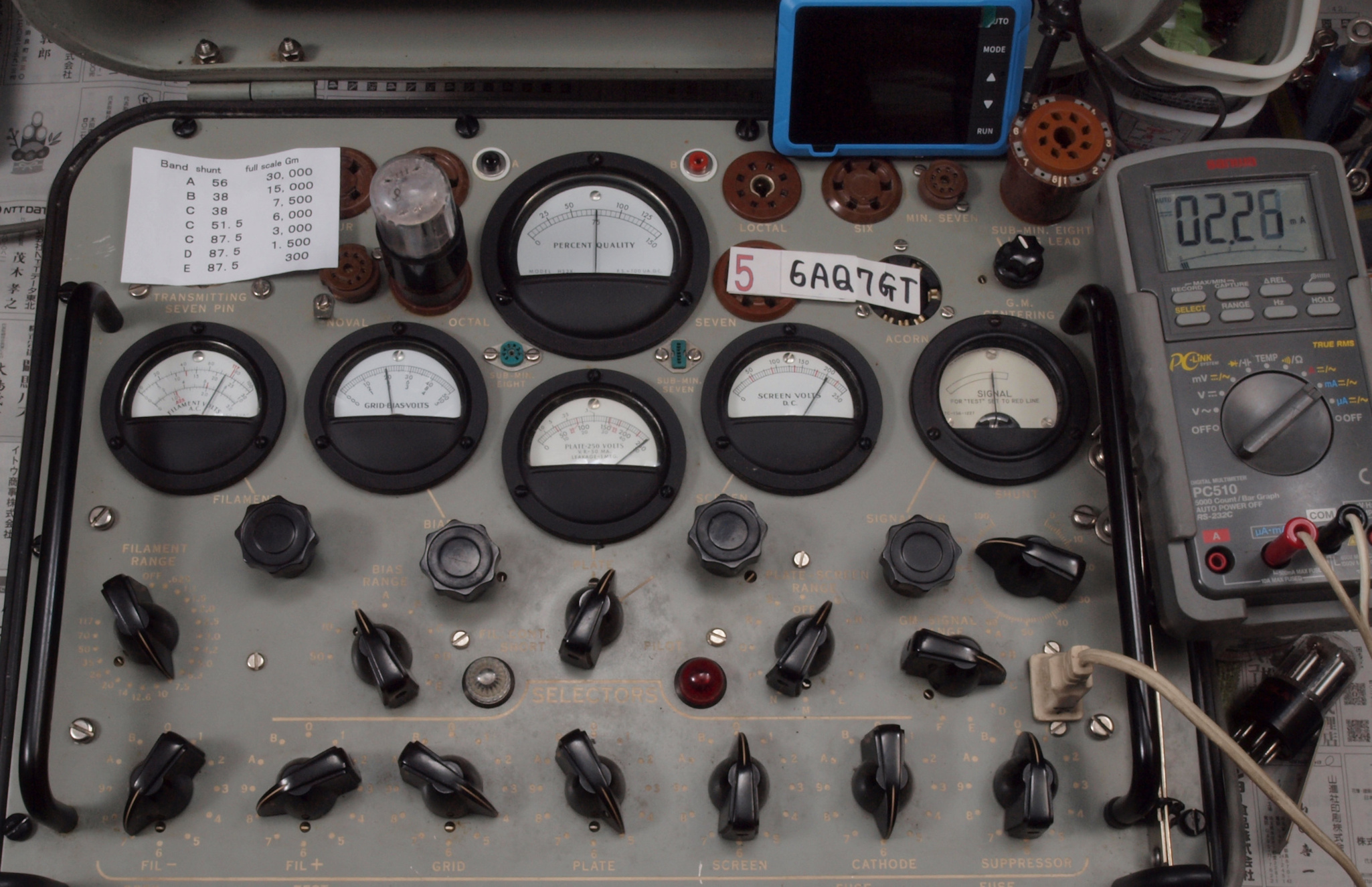

Ａ５．　６ＡＱ７ＧＴ　５本目測定。　Gm＝１５００μmho、Ｉｐ＝２．２６ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

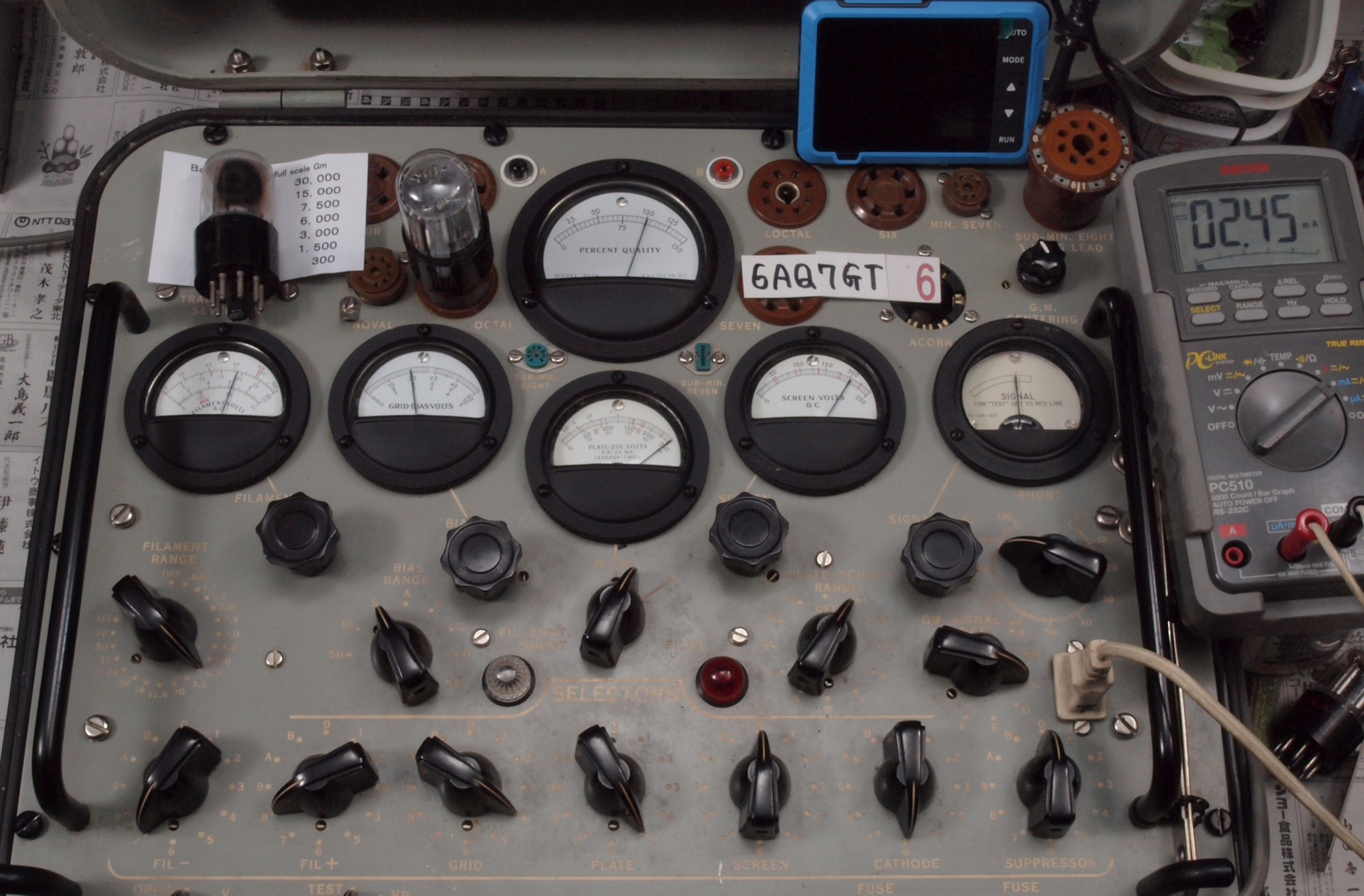

Ａ６．　６ＳＱＧＴ　６本目測定。　Gm＝２０００μmho、Ｉｐ＝２．４５ｍＡ。

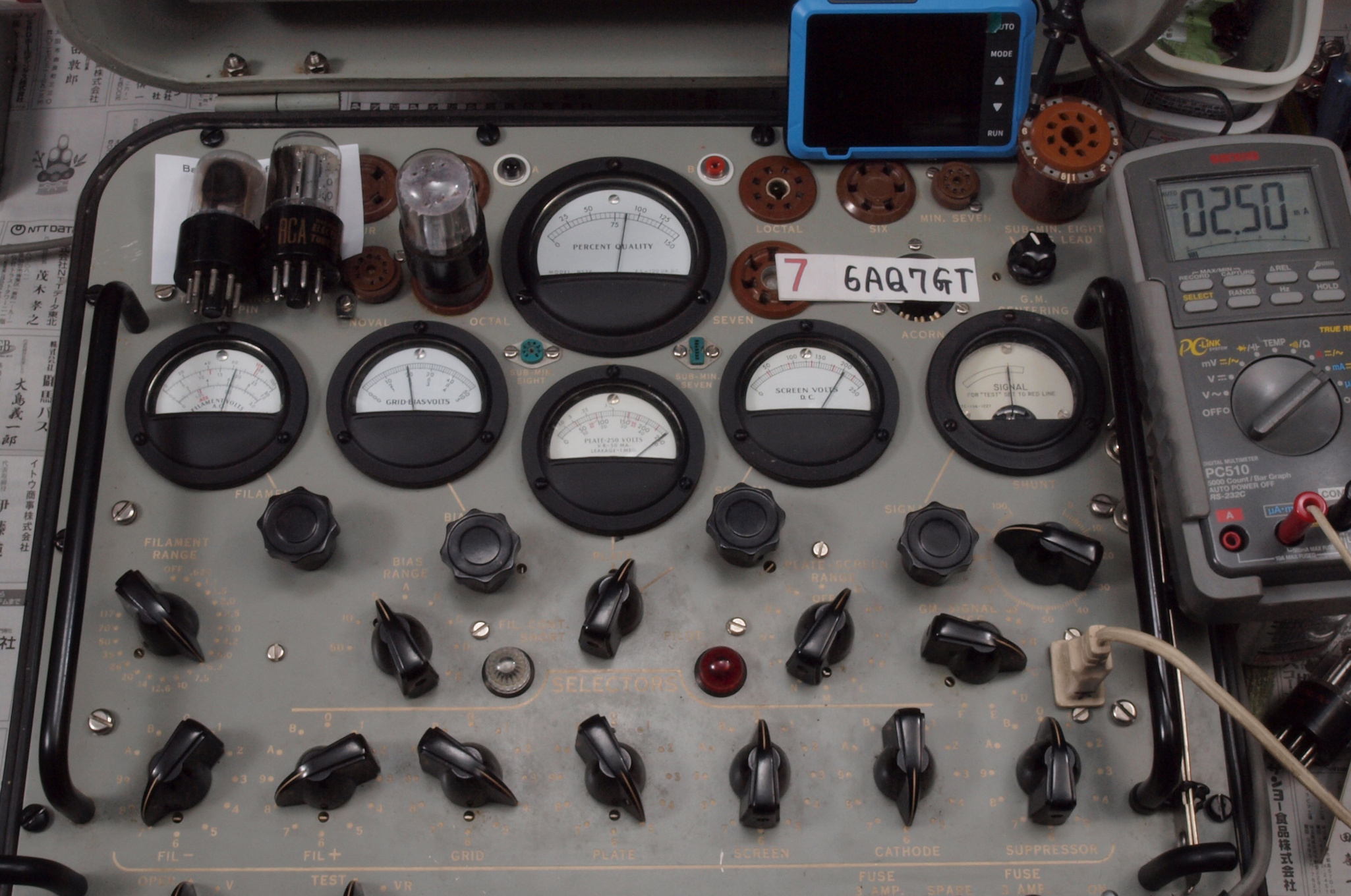

Ａ７．　６ＡＱ７ＧＴ　７本目測定。　Gm＝１７２０μmho、Ｉｐ＝２．５０ｍＡ。
　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

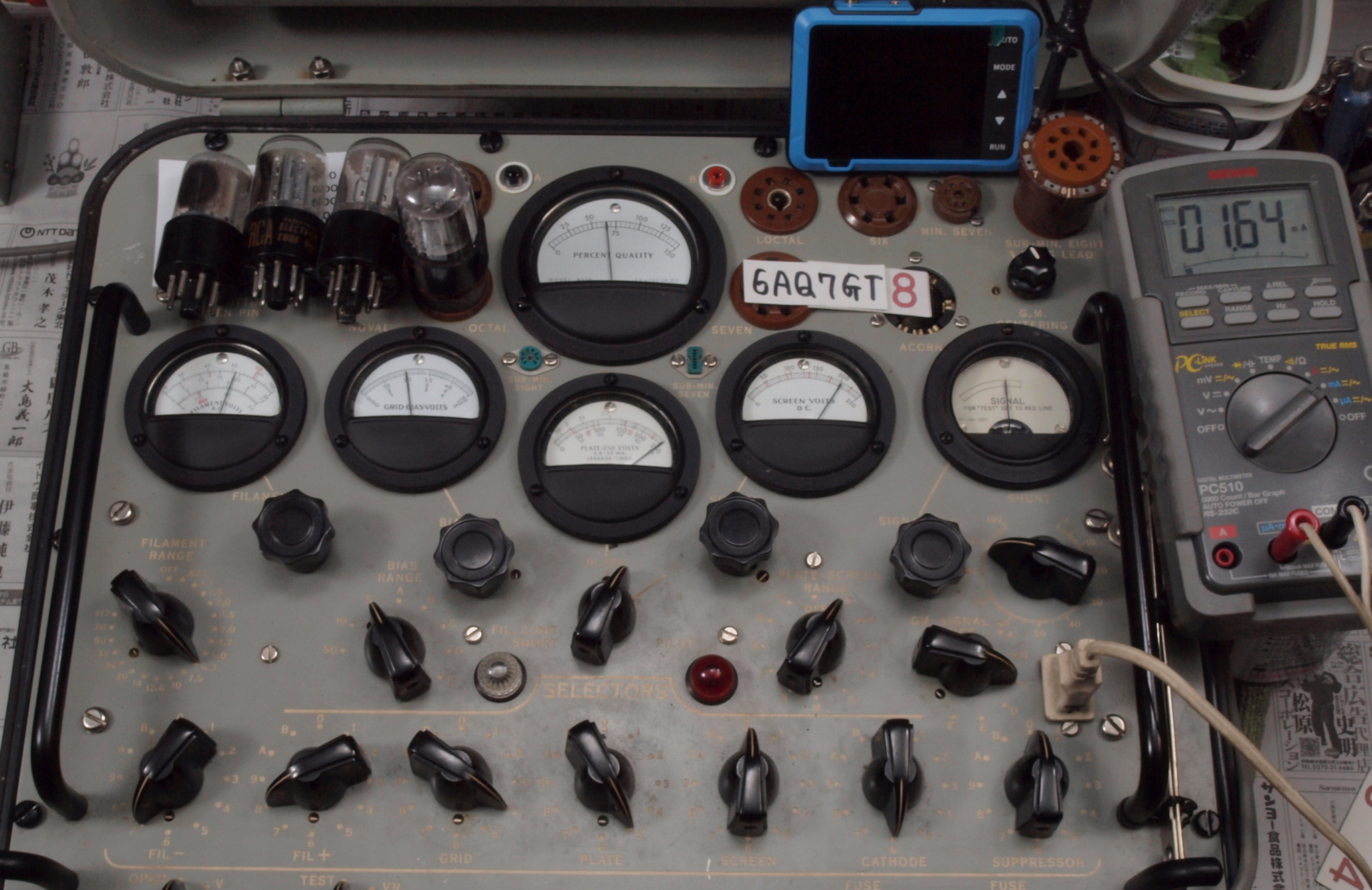

Ａ８．　６ＳＱＧＴ　８本目測定。　Gm＝１３００μmho、Ｉｐ＝１．６４ｍＡ。

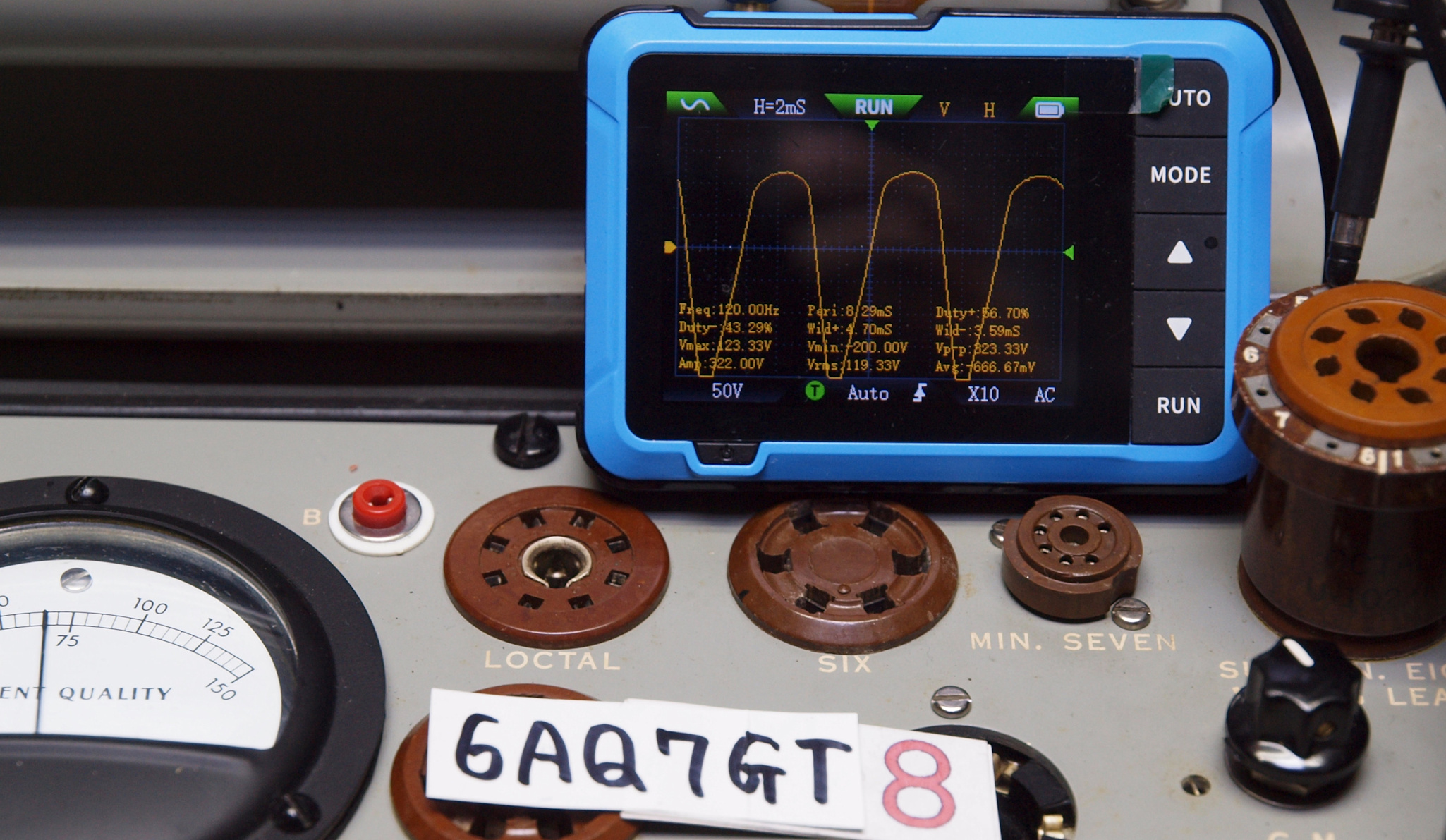

プレート波形を観測しながら測定する。
*　１２ＳＱ７ＧＴ測定　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝１１７５μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．１ｍＡ、Ｅｇ１＝−２Ｖ」。
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1995世界の真空管カタログより。

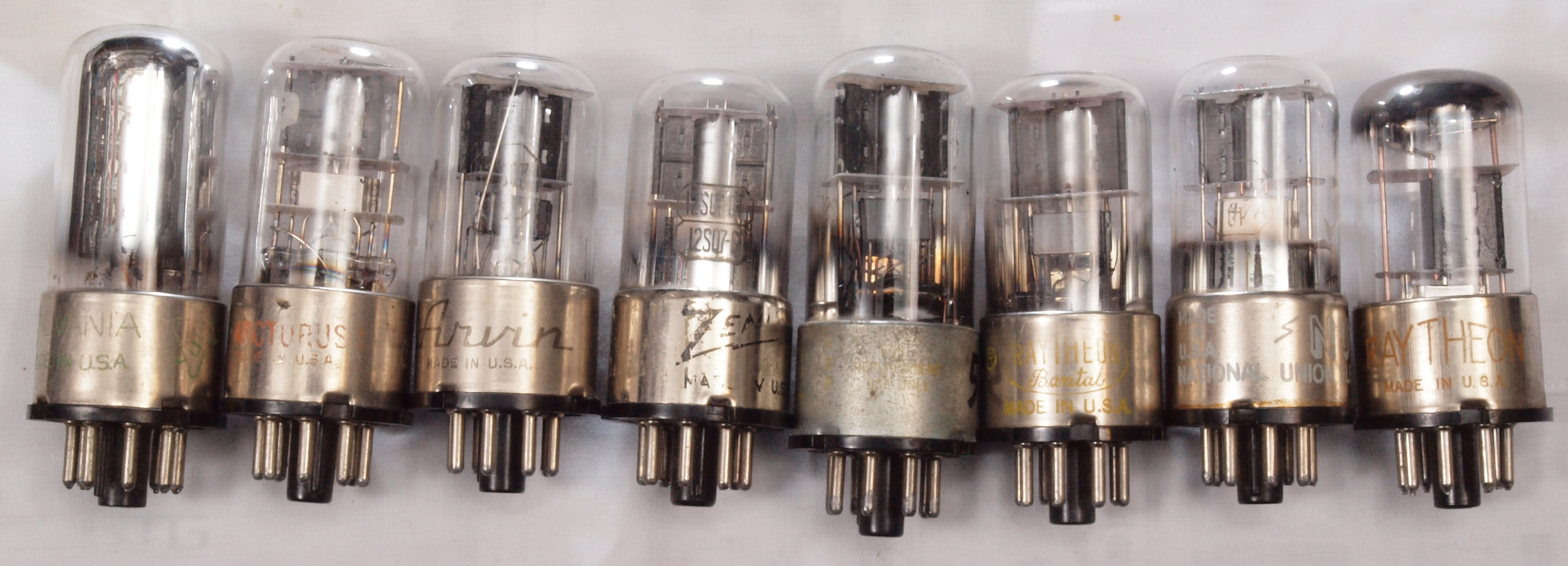

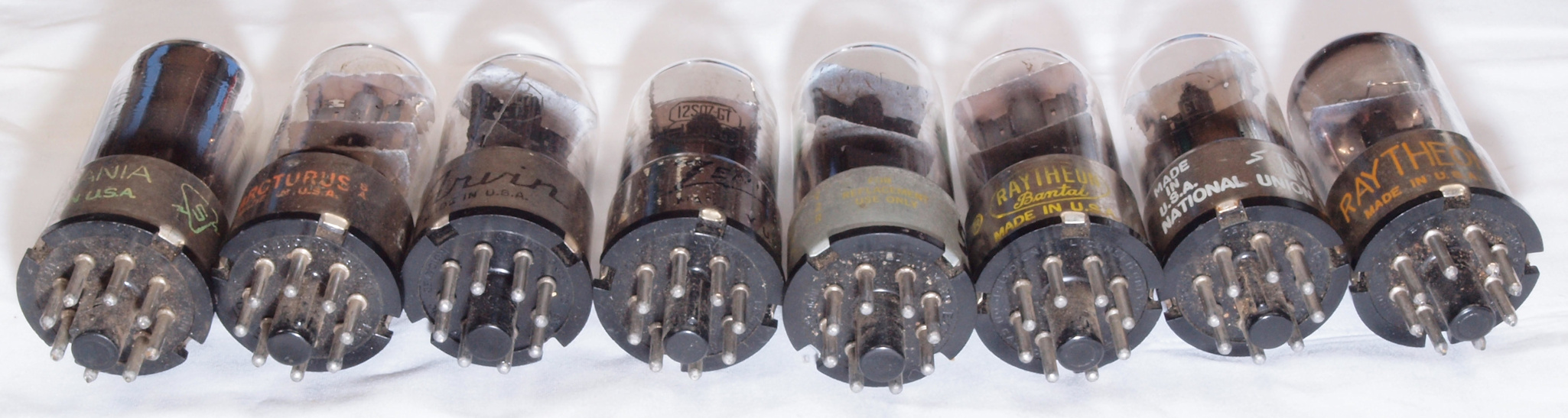

１２ＳＱ７ＧＴ。　左から１本目、２本目、、、８本目。

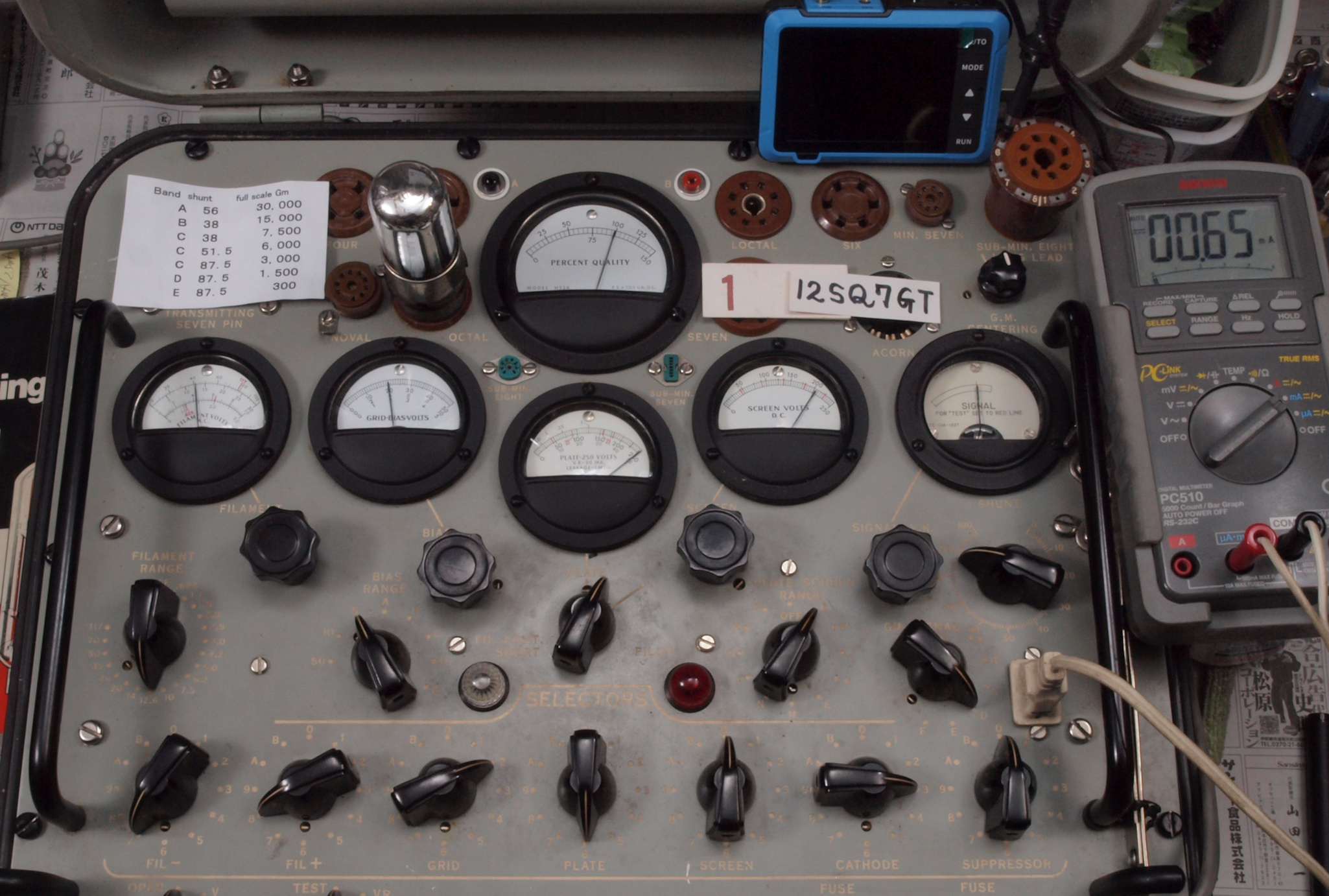

Ｂ１．　１２ＳＱ７ＧＴ　１本目測定。　Gm＝２０００μmho、Ｉｐ＝０．６５ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

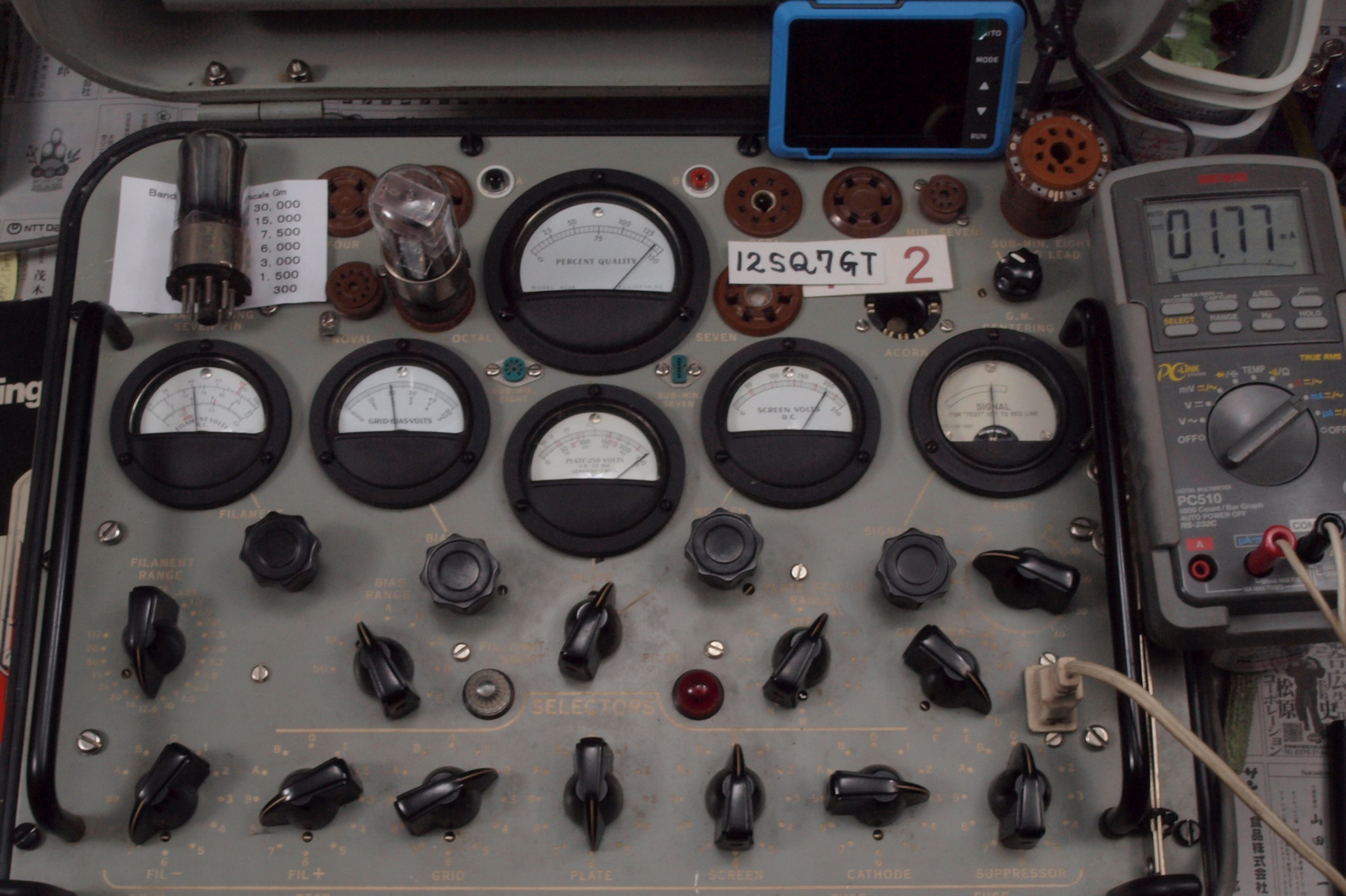

Ｂ２．　１２ＳＱ７ＧＴ　２本目測定。　Gm＝２８００μmho、Ｉｐ＝１．７７ｍＡ。

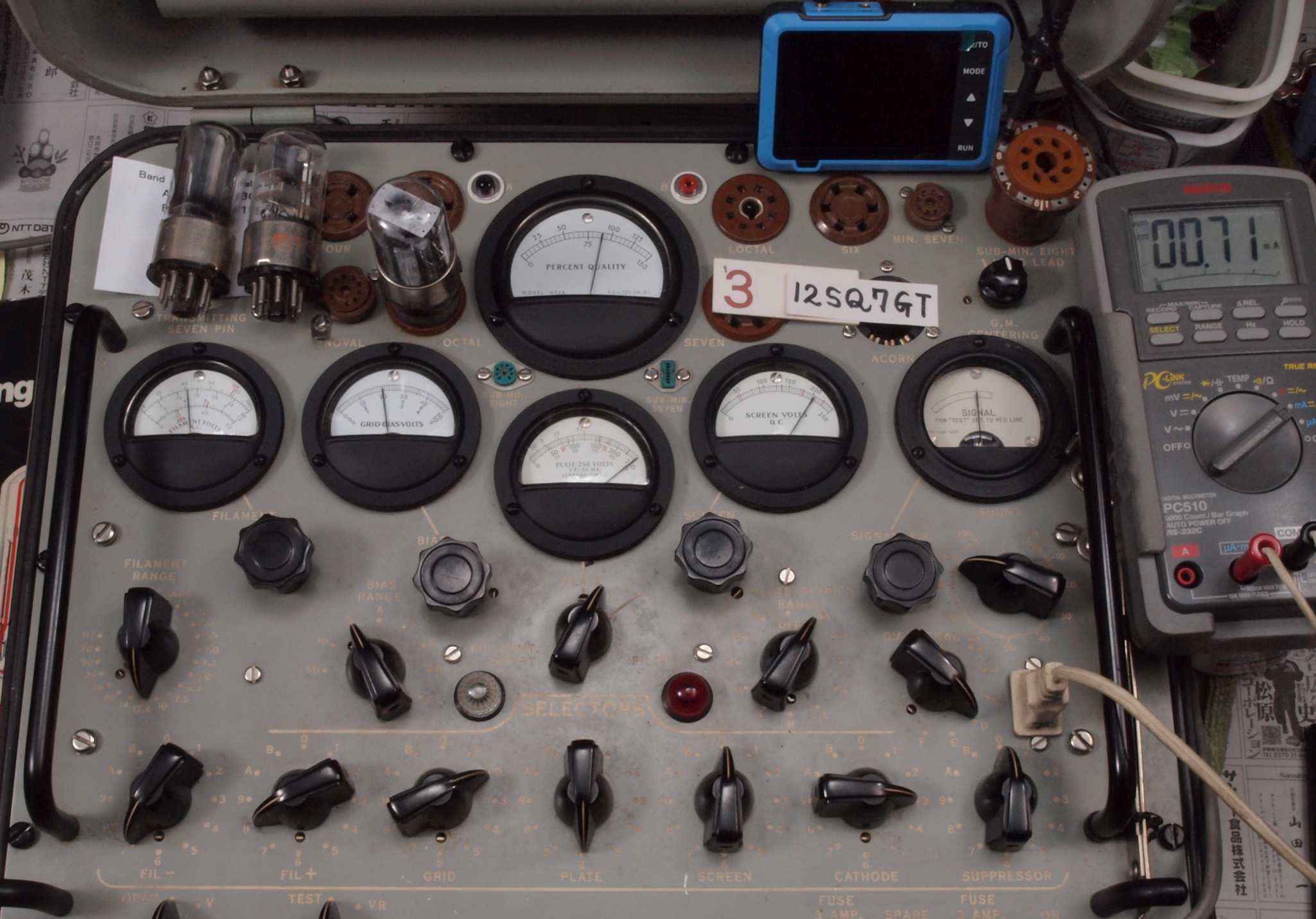

Ｂ３．　１２ＳＱ７ＧＴ　３本目測定。　Gm＝１５００μmho、Ｉｐ＝０．７１ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

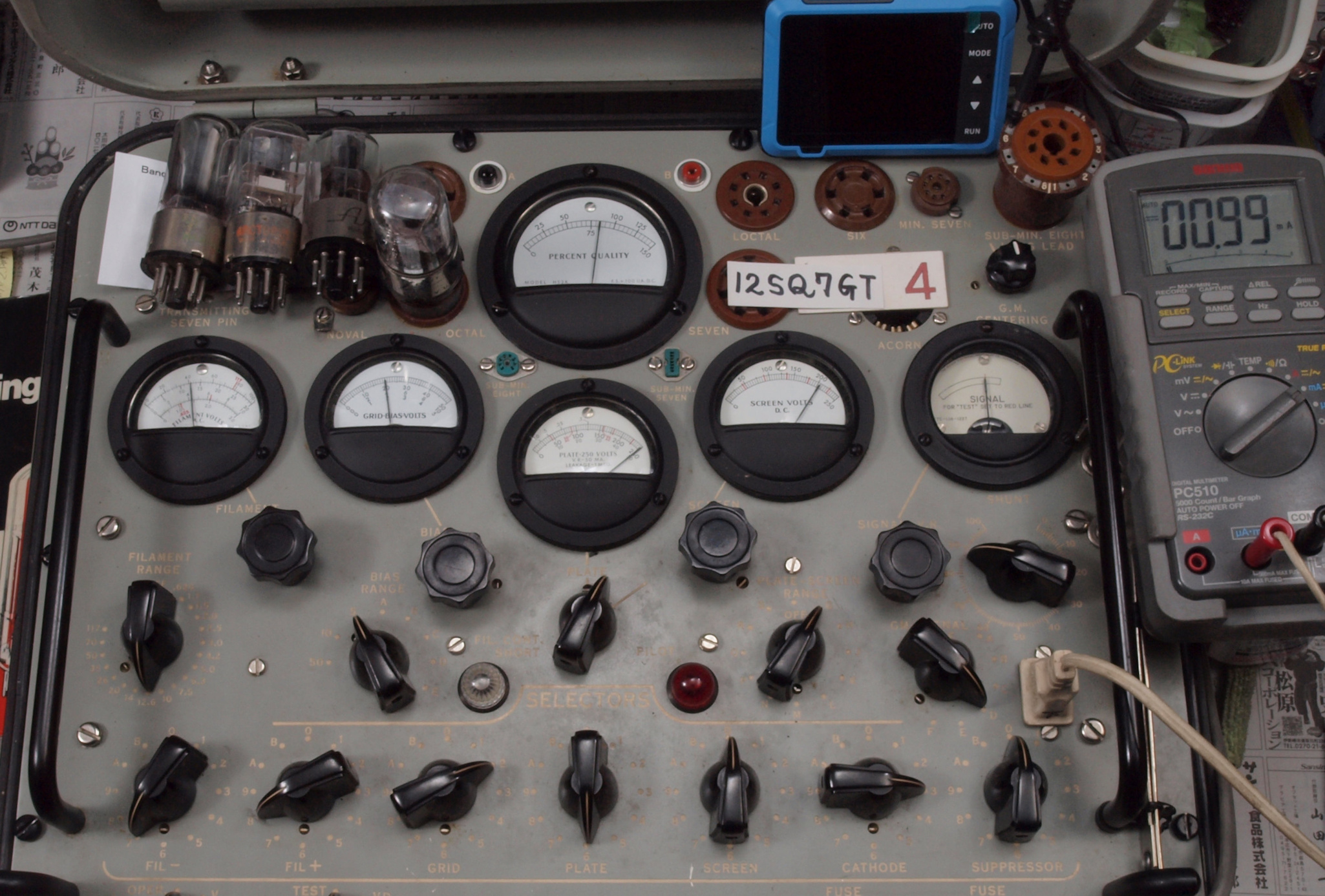

Ｂ４．　１２ＳＱ７ＧＴ　４本目測定。　Gm＝１７００μmho、Ｉｐ＝０．９９ｍＡ。

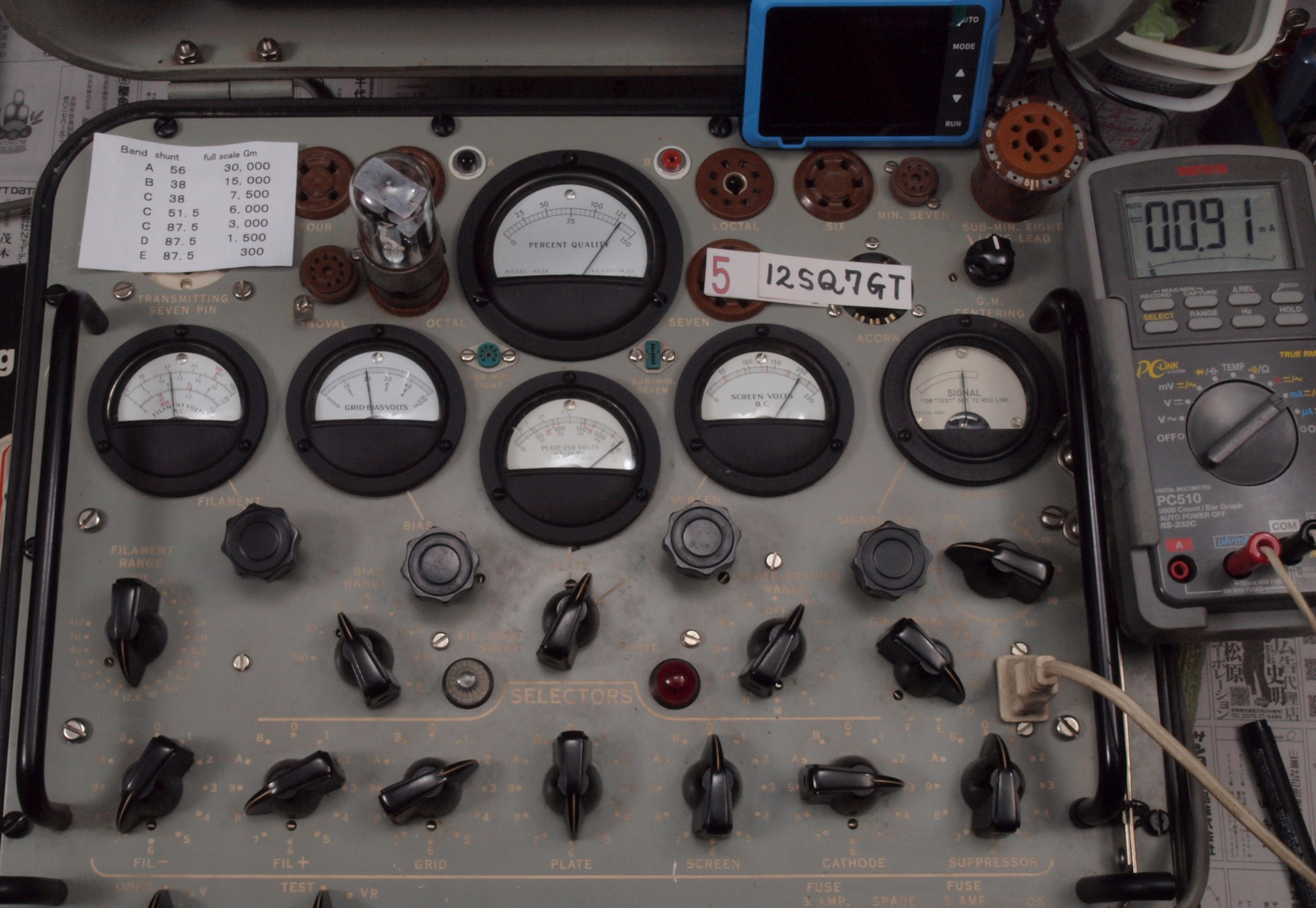

Ｂ５．　１２ＳＱ７ＧＴ　５本目測定。　Gm＝２６００μmho、Ｉｐ＝０．９１ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

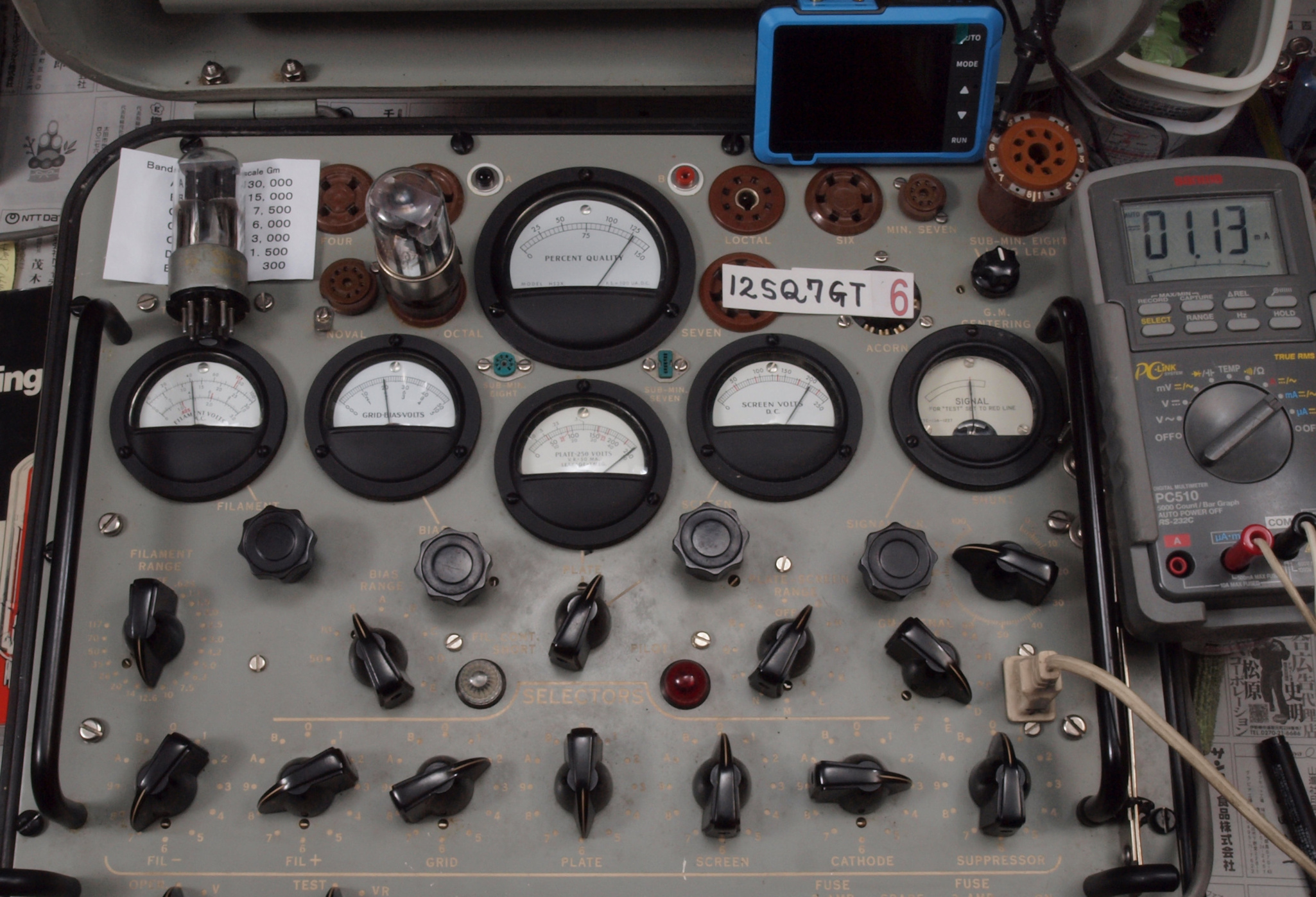

Ｂ６．　１２ＳＱ７ＧＴ　６本目測定。　Gm＝２５４０μmho、Ｉｐ＝１．１３ｍＡ。

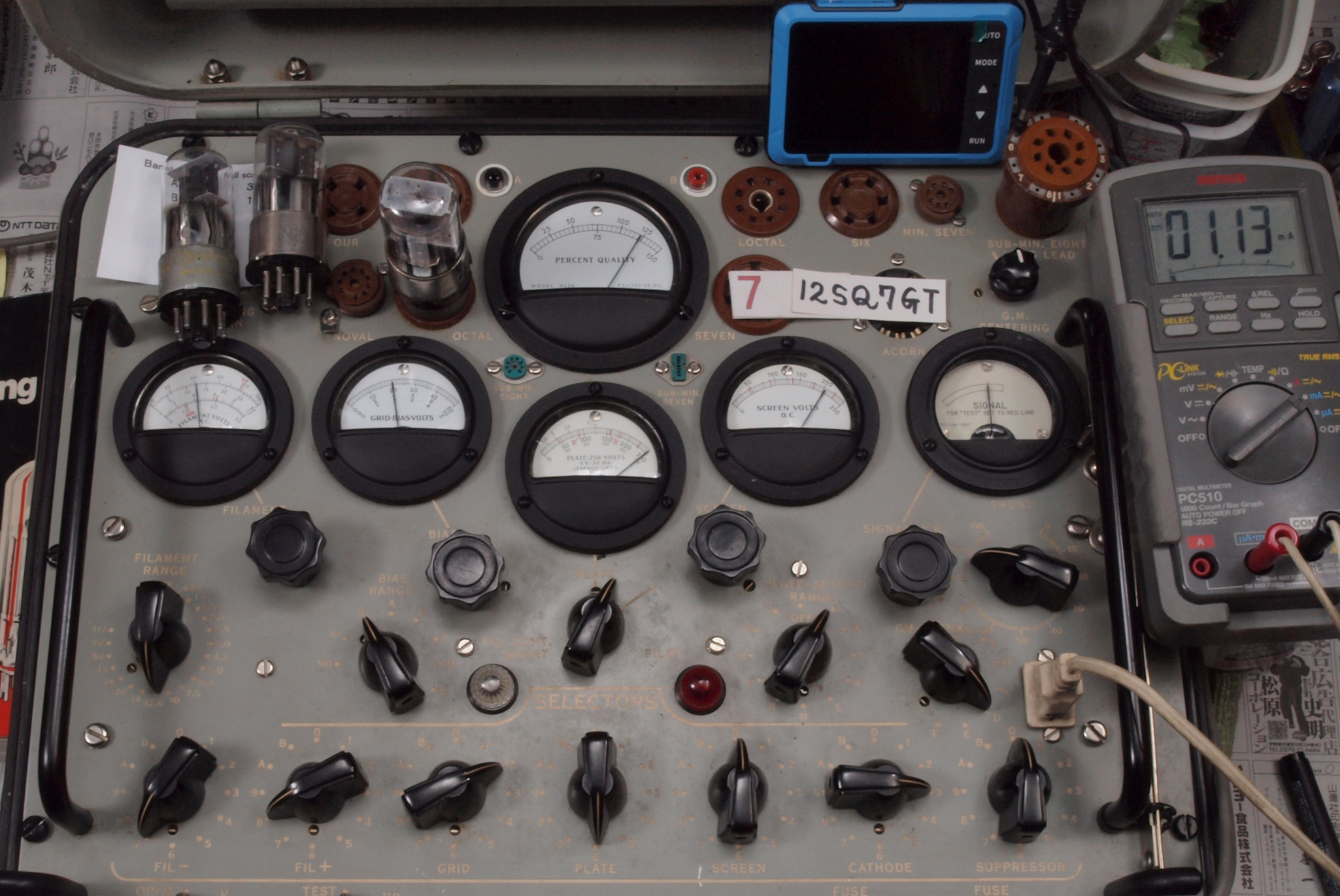

Ｂ７．　１２ＳＱ７ＧＴ　７本目測定。　Gm＝２４００μmho、Ｉｐ＝１．１３ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｂ８．　１２ＳＱ７ＧＴ　８本目測定。　Gm＝２２００μmho、Ｉｐ＝０．９５ｍＡ。

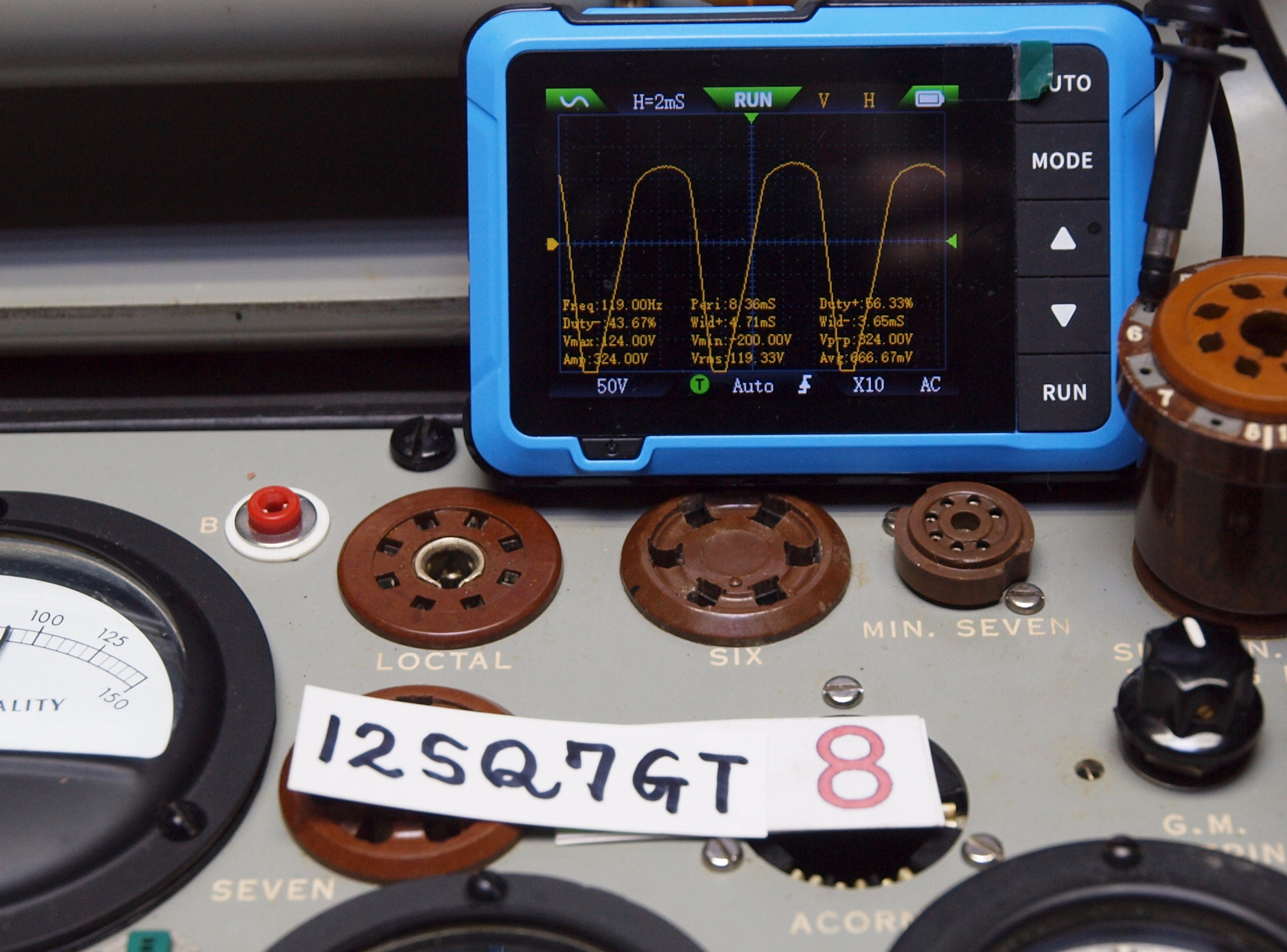

プレート波形を観測しながら測定する。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
