Vacuum Tube Tester Hickok TV-2B/Uで
6L6Y16141622 Gm & Ip測定
A. YAHOOオークションで買た、RCA 6L6Y 8本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
1本目 6L6Y測定。 Gm=7500μmho、Ip=70.5mA。
2本目 6L6Y測定。 Gm=7000μmho、Ip=62.5mA。
3本目 6L6Y測定。 Gm=7400μmho、Ip=69.4mA。
4本目 6L6Y測定。 Gm=7400μmho、Ip=69.0mA。
5本目 6L6Y測定。 Gm=6500μmho、Ip=60.2mA。
6本目 6L6Y測定。 Gm=6500μmho、Ip=61.9mA。
7本目 6L6Y測定。 Gm=6500μmho、Ip=62.0mA。
8本目 6L6Y測定。 Gm=7000μmho、Ip=63.5mA。

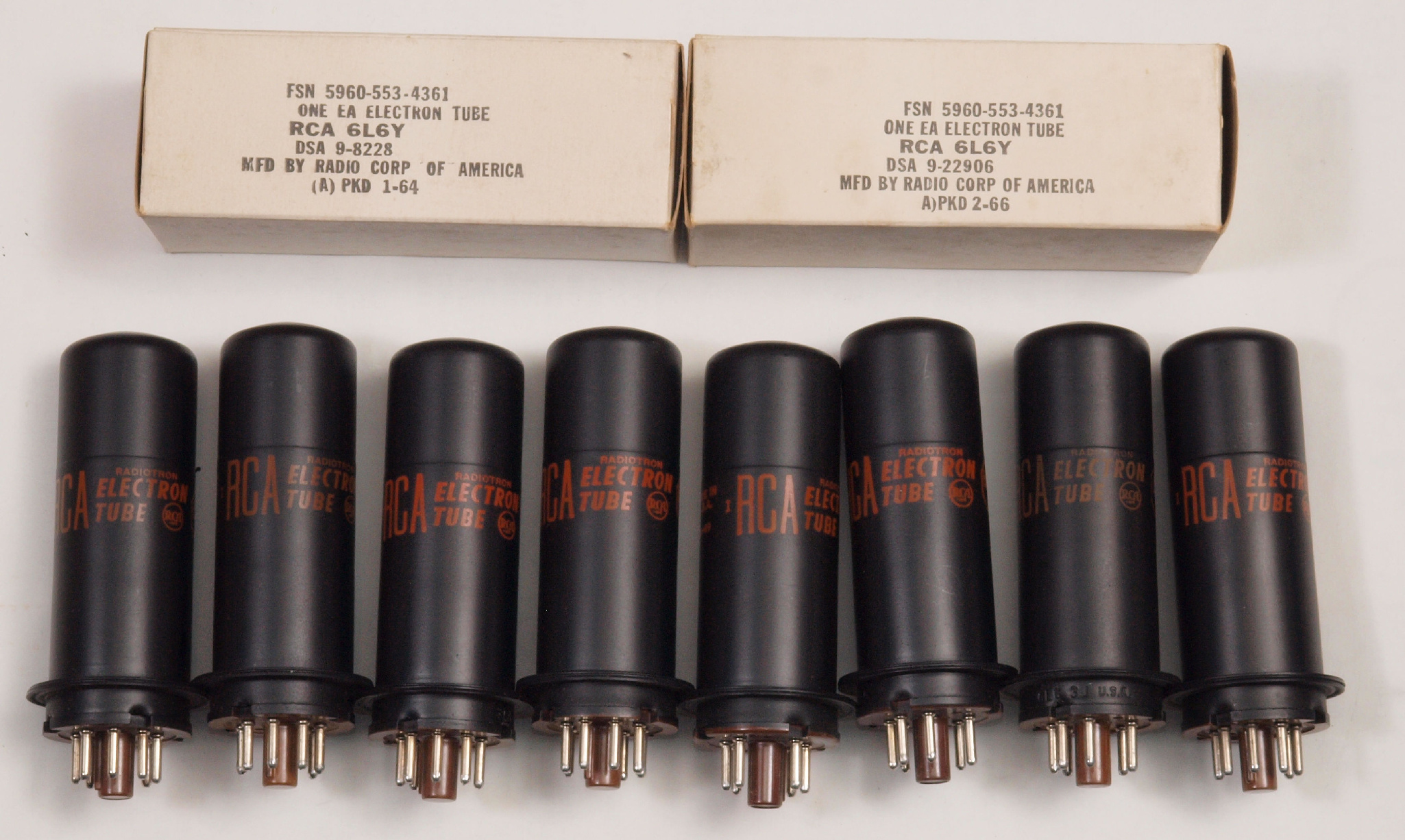

左から、1本目、 2本目、 ...、8本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

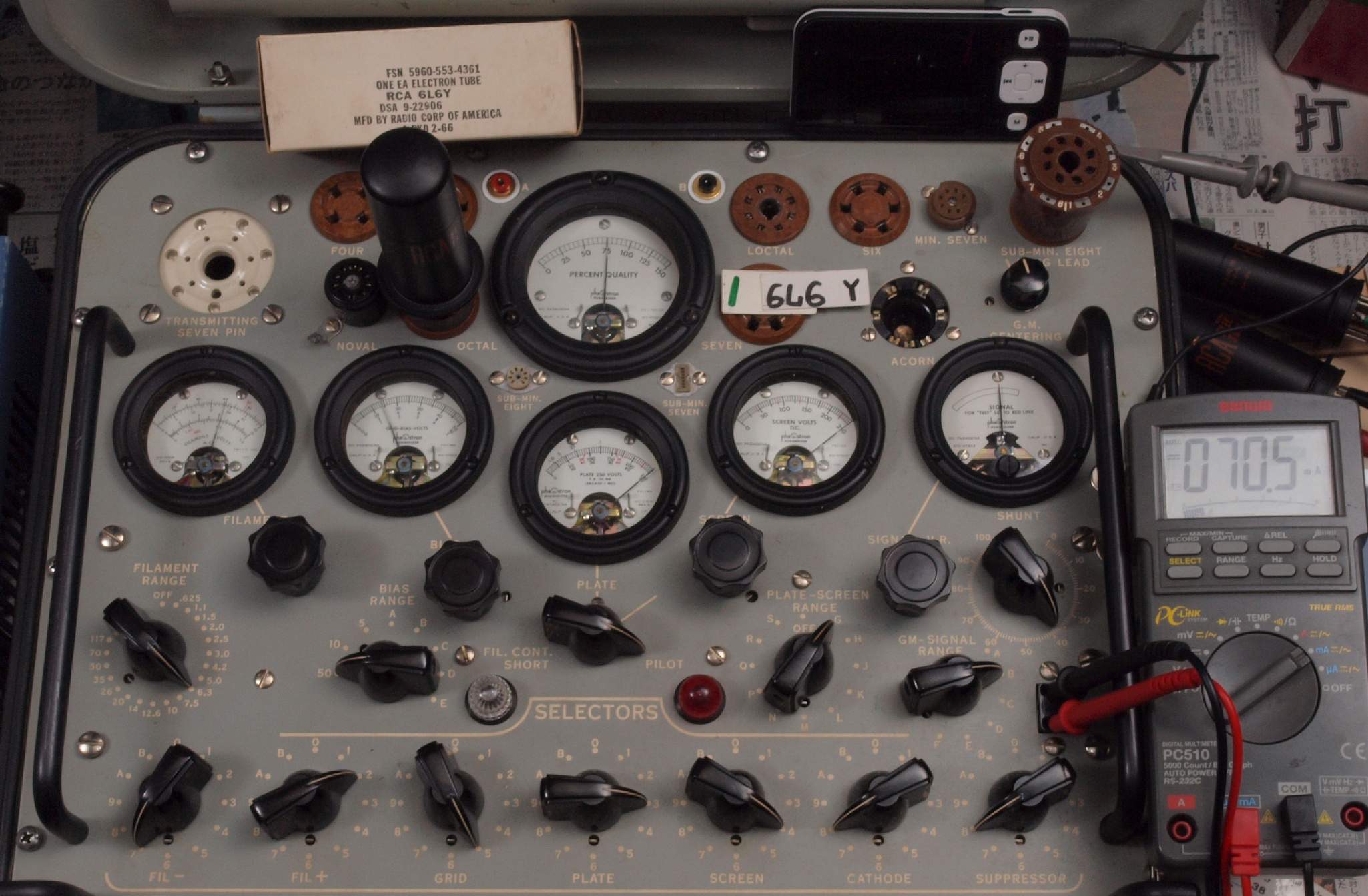

A1. 1本目 6L6Y測定。 Gm=7500μmho、Ip=70.5mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、
A2. 2本目 6L6Y測定。 Gm=7000μmho、Ip=62.5mA。
A3. 3本目 6L6Y測定。 Gm=7400μmho、Ip=69.4mA。

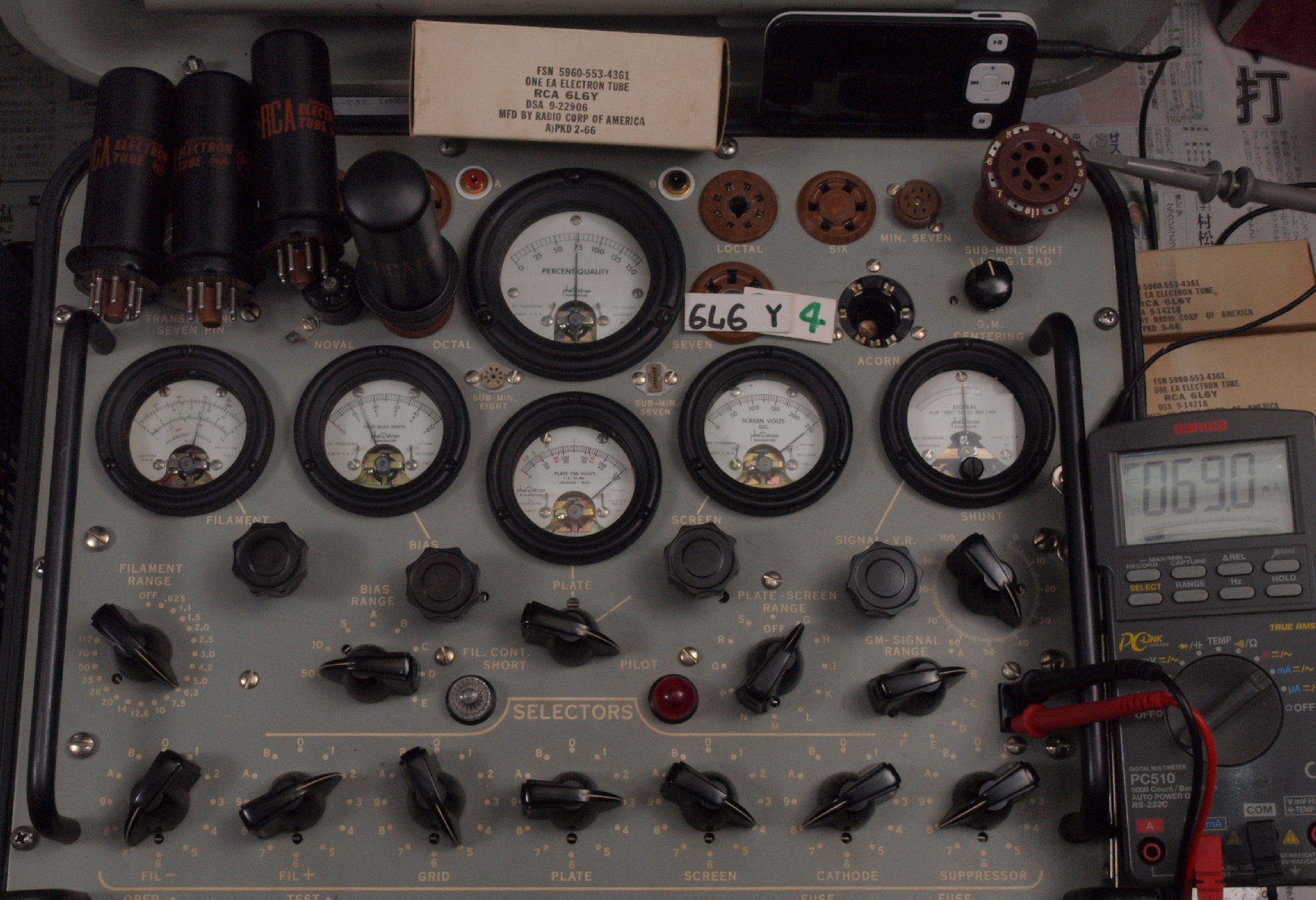

A4. 4本目 6L6Y測定。 Gm=7400μmho、Ip=69.0mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」。
A5. 5本目 6L6Y測定。 Gm=6500μmho、Ip=60.2mA。
A6. 6本目 6L6Y測定。 Gm=6500μmho、Ip=61.9mA。
A7. 7本目 6L6Y測定。 Gm=6500μmho、Ip=62.0mA。
A8. 8本目 6L6Y測定。 Gm=7000μmho、Ip=63.5mA。
B. YAHOOオークションで買た、ドイツ RSD製1614/1622各2本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
1本目 1614測定。 Gm=7100μmho、Ip=74.3mA。
2本目 1614測定。 Gm=7000μmho、Ip=72.2mA。
1本目 1622測定。 Gm=6200μmho、Ip=60.2mA。
2本目 1622測定。 Gm=7000μmho、Ip=71.6mA。

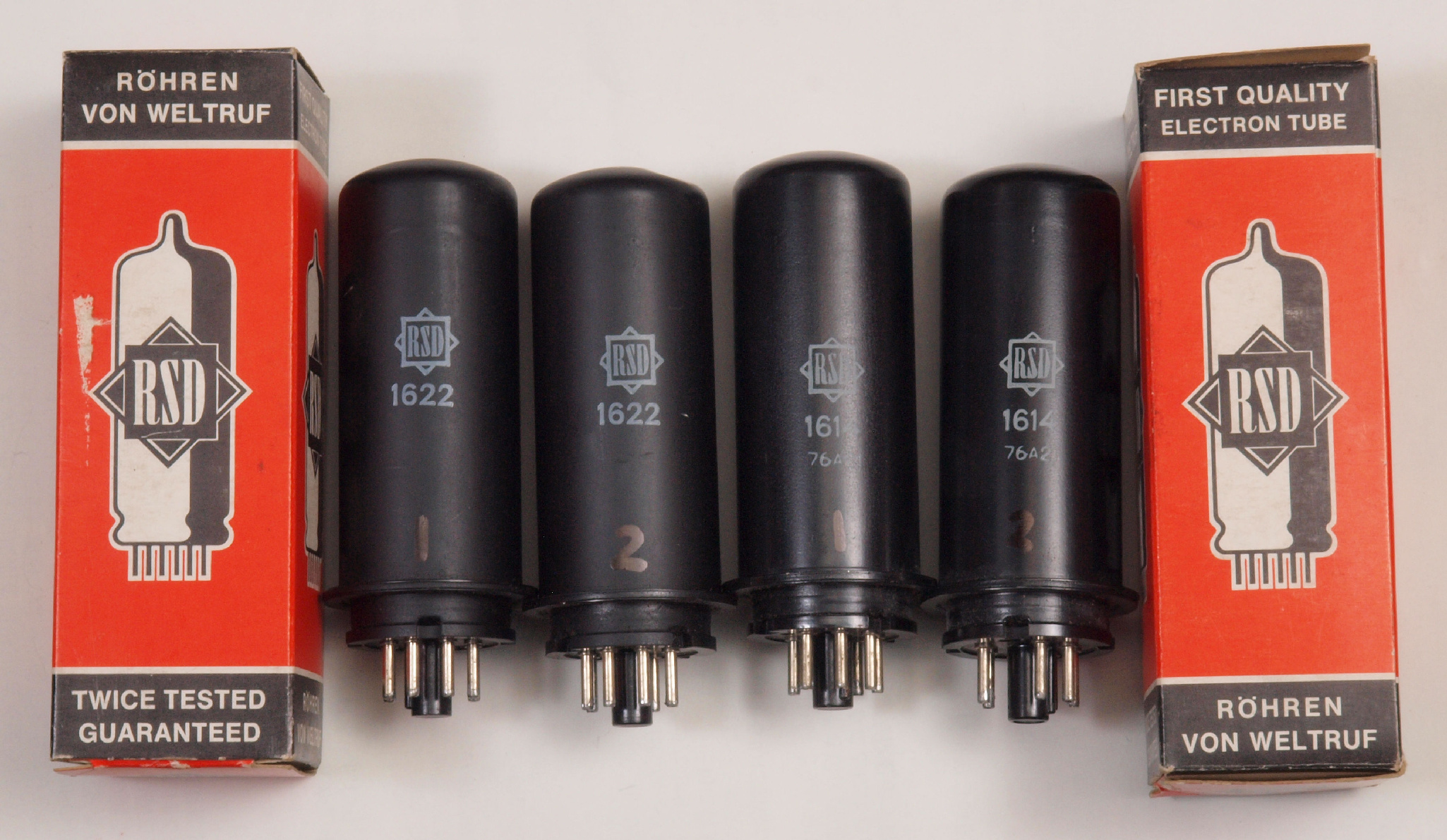

左から、1622 1本目、2本目、1614 1本目、2本目。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
B1. 1本目 1614測定。 Gm=7100μmho、Ip=74.3mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、
B2. 2本目 1614測定。 Gm=7000μmho、Ip=72.2mA。
B3. 1本目 1622測定。 Gm=6200μmho、Ip=60.2mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

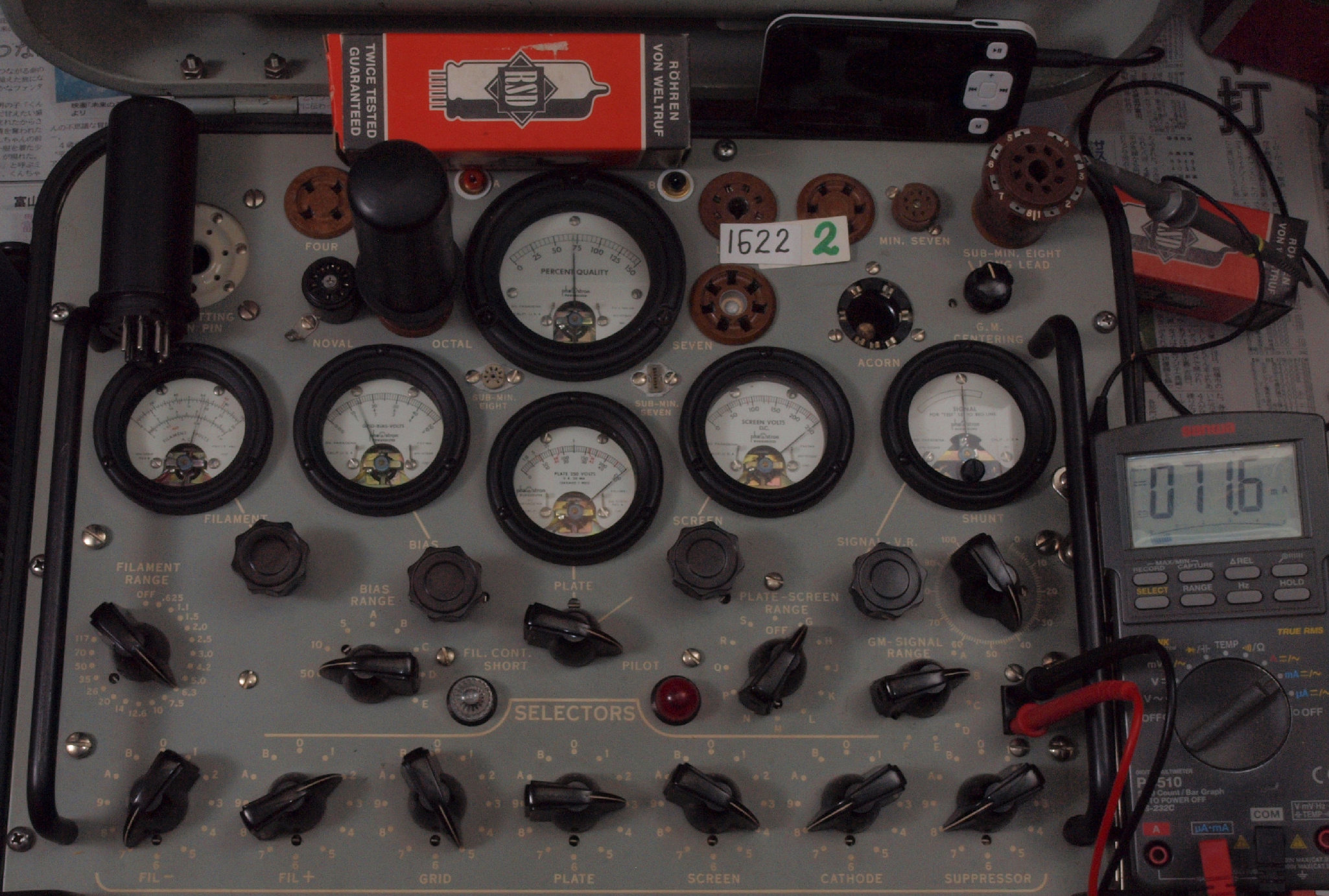

B4. 2本目 1622測定。 Gm=7000μmho、Ip=71.6mA。

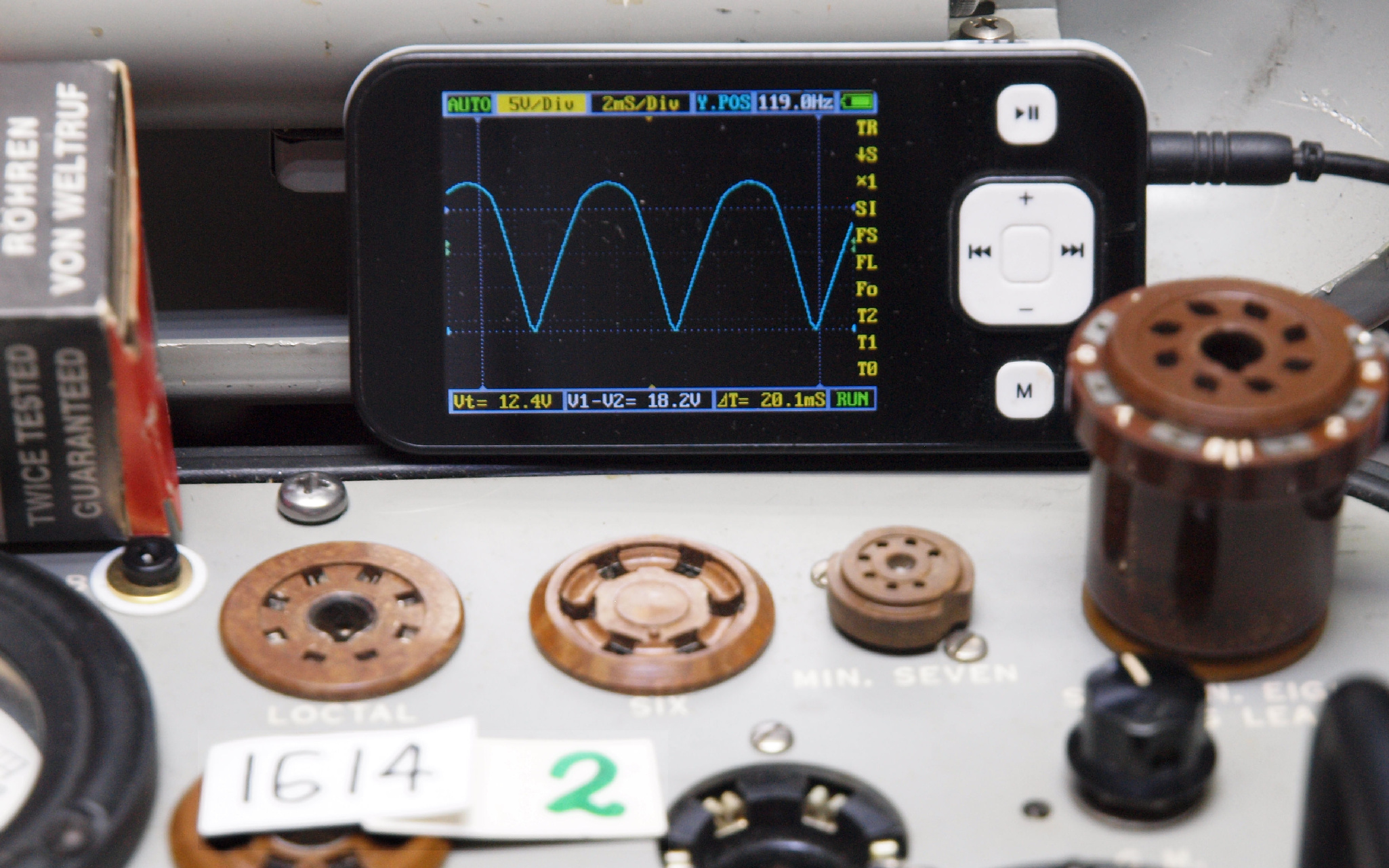

プレート電圧波形を観測しながら測定する。

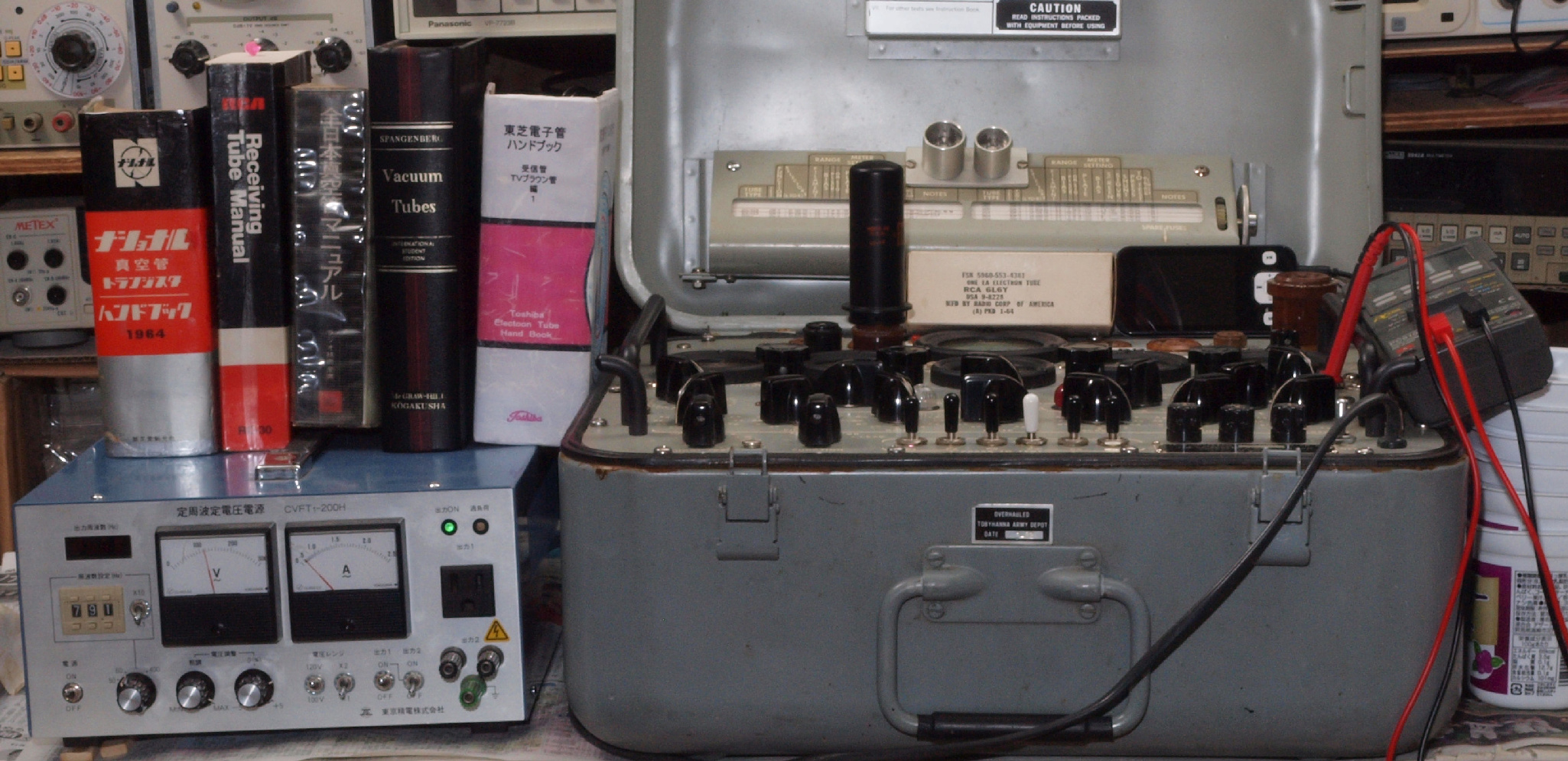

電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
                6l6-y_b  1614-3   1622-3
