VacuumTubeTester Hickok TV-2B/Uで
6L6WXT Gm、Ip測定
YAHOOオークションで購入、 SOVTEK 6L6WXT 8本。
  • 1本目 「6L6WXT」測定。 Gm=6000μmho、Ip=59.0mA。
    2本目 「6L6WXT」測定。 Gm=6400μmho、Ip=58.7mA。
    3本目 「6L6WXT」測定。 Gm=6500μmho、Ip=68.1mA。
    4本目 「6L6WXT」測定。 Gm=7500μmho、Ip=73.7mA。
    5本目 「6L6WXT」測定。 Gm=6750μmho、Ip=65.0mA。
    6本目 「6L6WXT」測定。 Gm=6000μmho、Ip=66.9mA。
    7本目 「6L6WXT」測定。 Gm=5850μmho、Ip=62.5mA。
    8本目 「6L6WXT」測定。 Gm=6250μmho、Ip=69.0mA。
A1. YAHOOオークションで購入、 SOVTEK 6L6WXT 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho
    「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

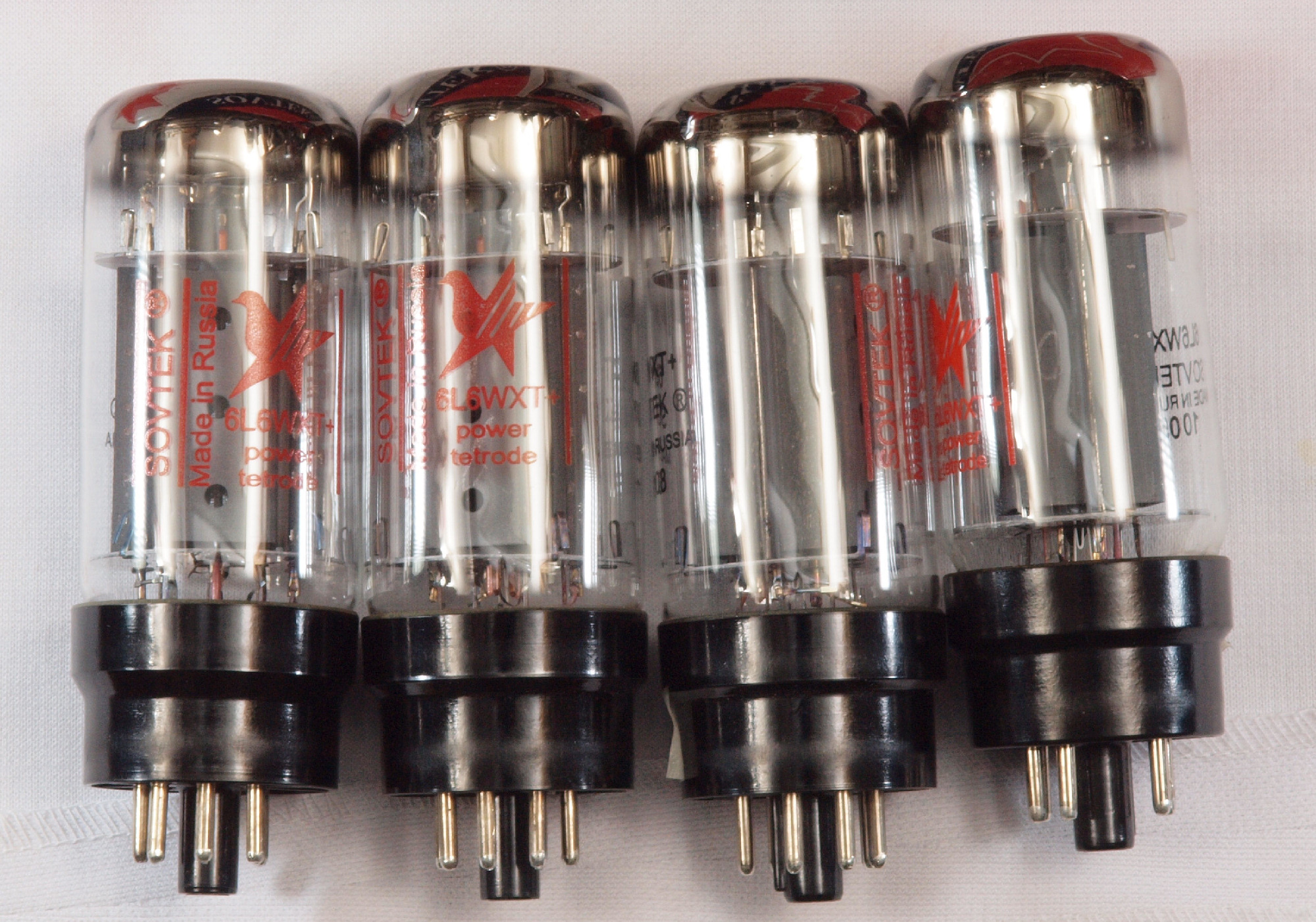

SOVTEK 6L6WXT 4本 左から、
1本目 「6L6WXT」測定。 Gm=6000μmho、Ip=59.0mA。
2本目 「6L6WXT」測定。 Gm=6400μmho、Ip=58.7mA。
3本目 「6L6WXT」測定。 Gm=6500μmho、Ip=68.1mA。
4本目 「6L6WXT」測定。 Gm=7500μmho、Ip=73.7mA。

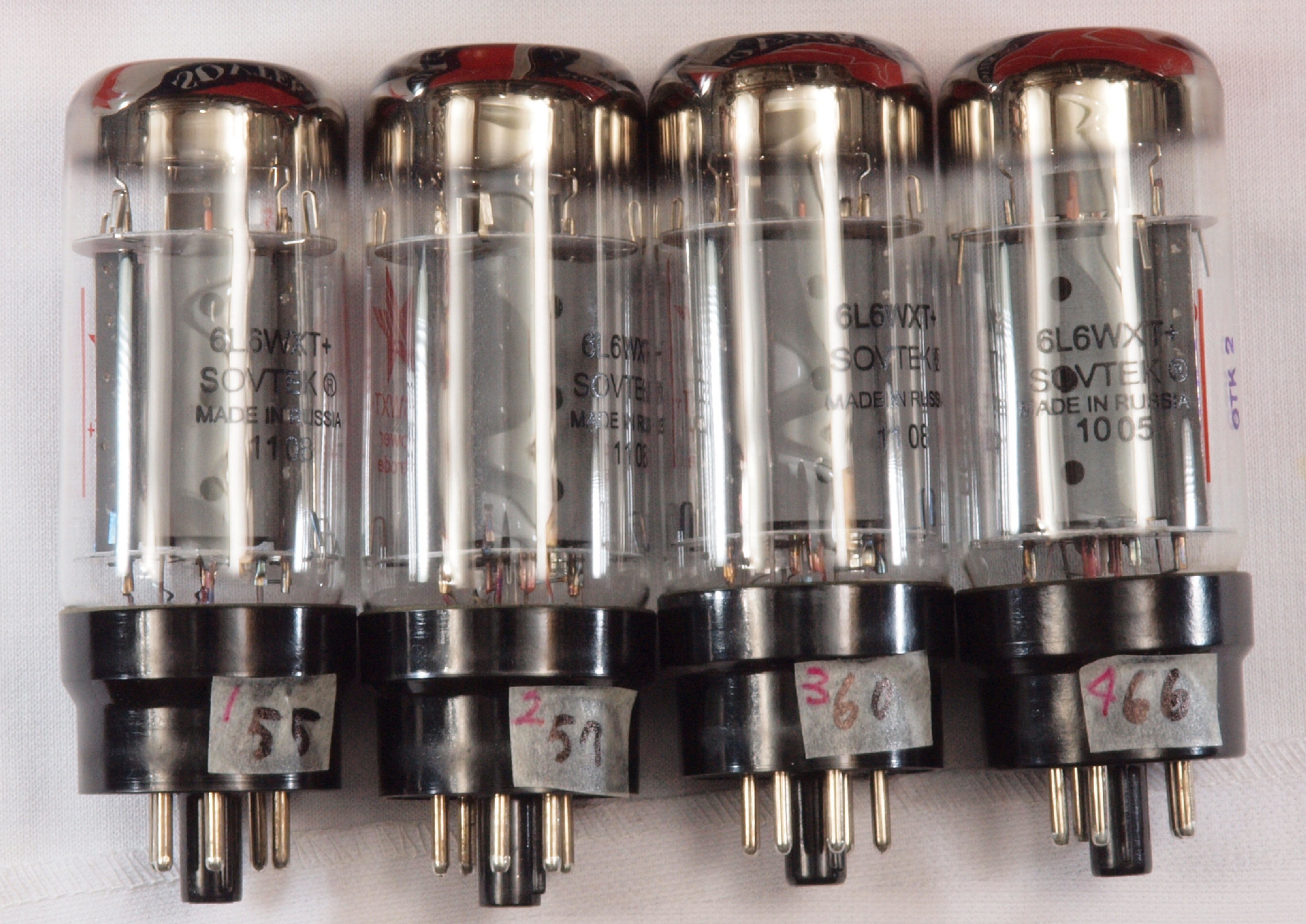

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
55=6875μmho、60=7500μmho。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、、上記値とはは異なる。
A11. 1本目 「6L6WXT」測定。 Gm=6000μmho、Ip=59.0mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

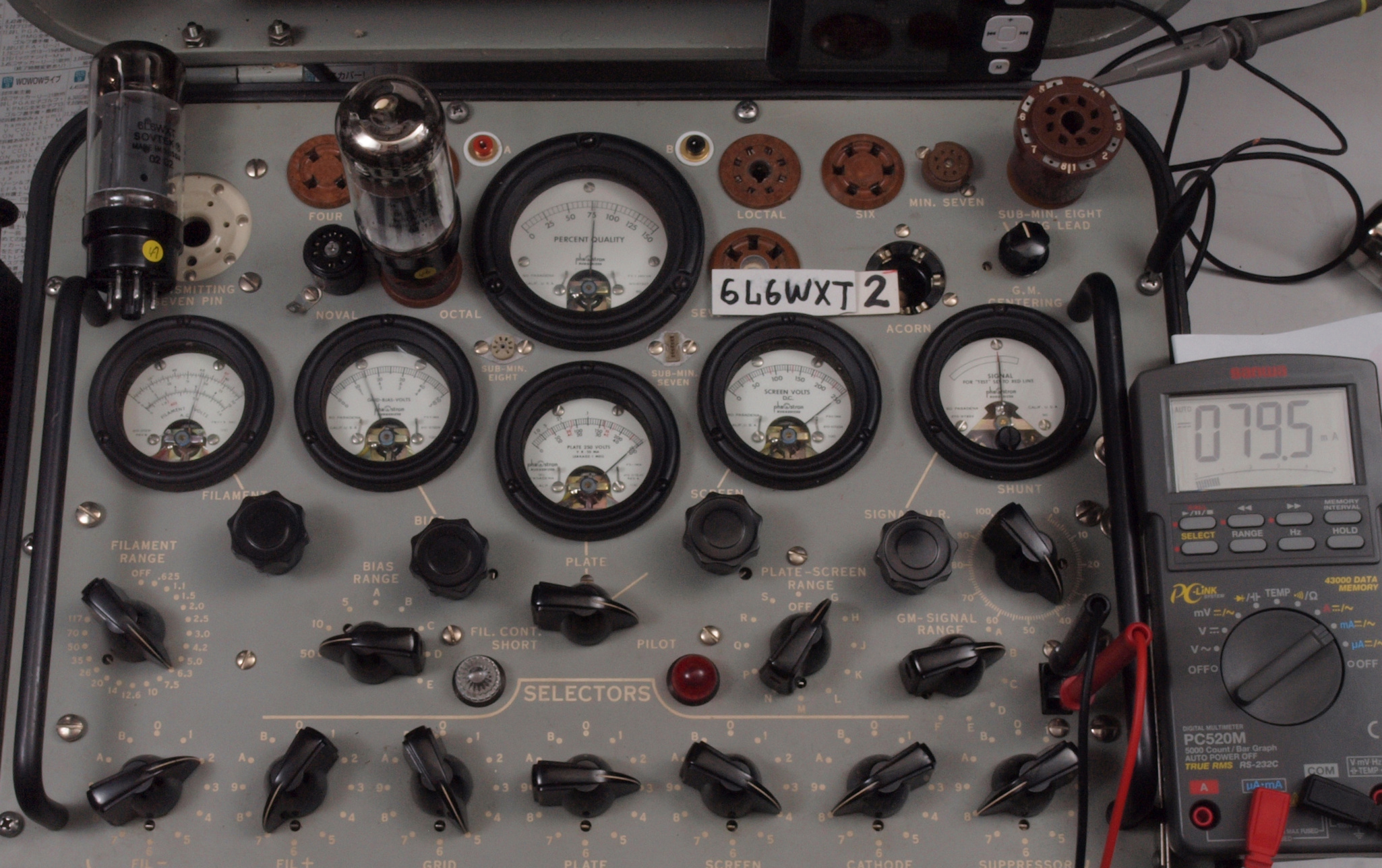

A12. 2本目 「6L6WXT」測定。 Gm=6400μmho、Ip=58.7mA。
A13. 3本目 「6L6WXT」測定。 Gm=6500μmho、Ip=68.1mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A14. 4本目 「6L6WXT」測定。 Gm=7500μmho、Ip=73.7mA。
A2. YAHOOオークションで購入、 SOVTEK 6L6WXT 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho
    「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

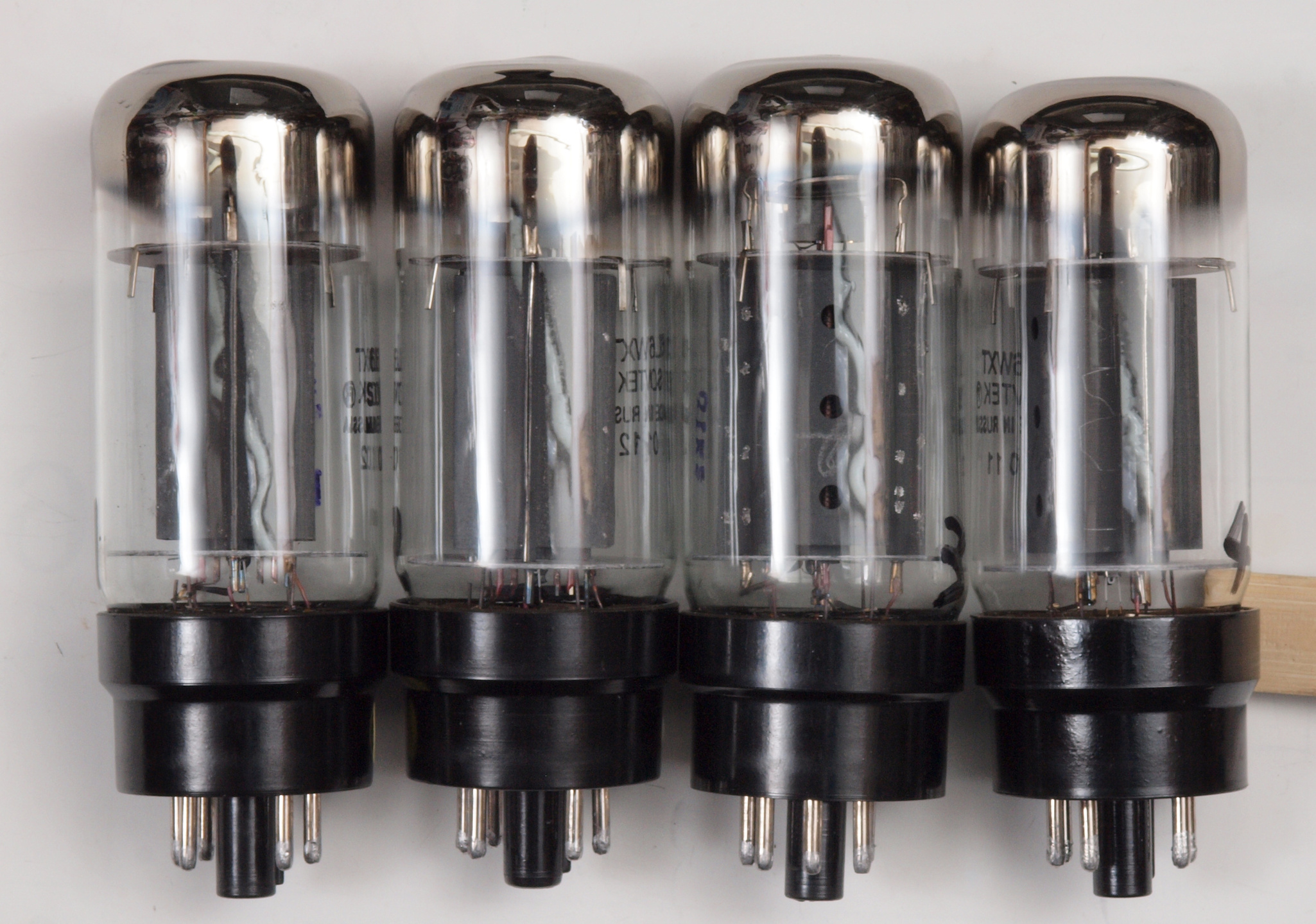

SOVTEK 6L6WXT 4本 左から、
5本目 「6L6WXT」測定。 Gm=6750μmho、Ip=65.0mA。
6本目 「6L6WXT」測定。 Gm=6000μmho、Ip=66.9mA。
7本目 「6L6WXT」測定。 Gm=5850μmho、Ip=62.5mA。
8本目 「6L6WXT」測定。 Gm=6250μmho、Ip=69.0mA。

ソケットの赤い数字は、販売者のTV-7D/uでの測定値。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、、上記値とはは異なる。

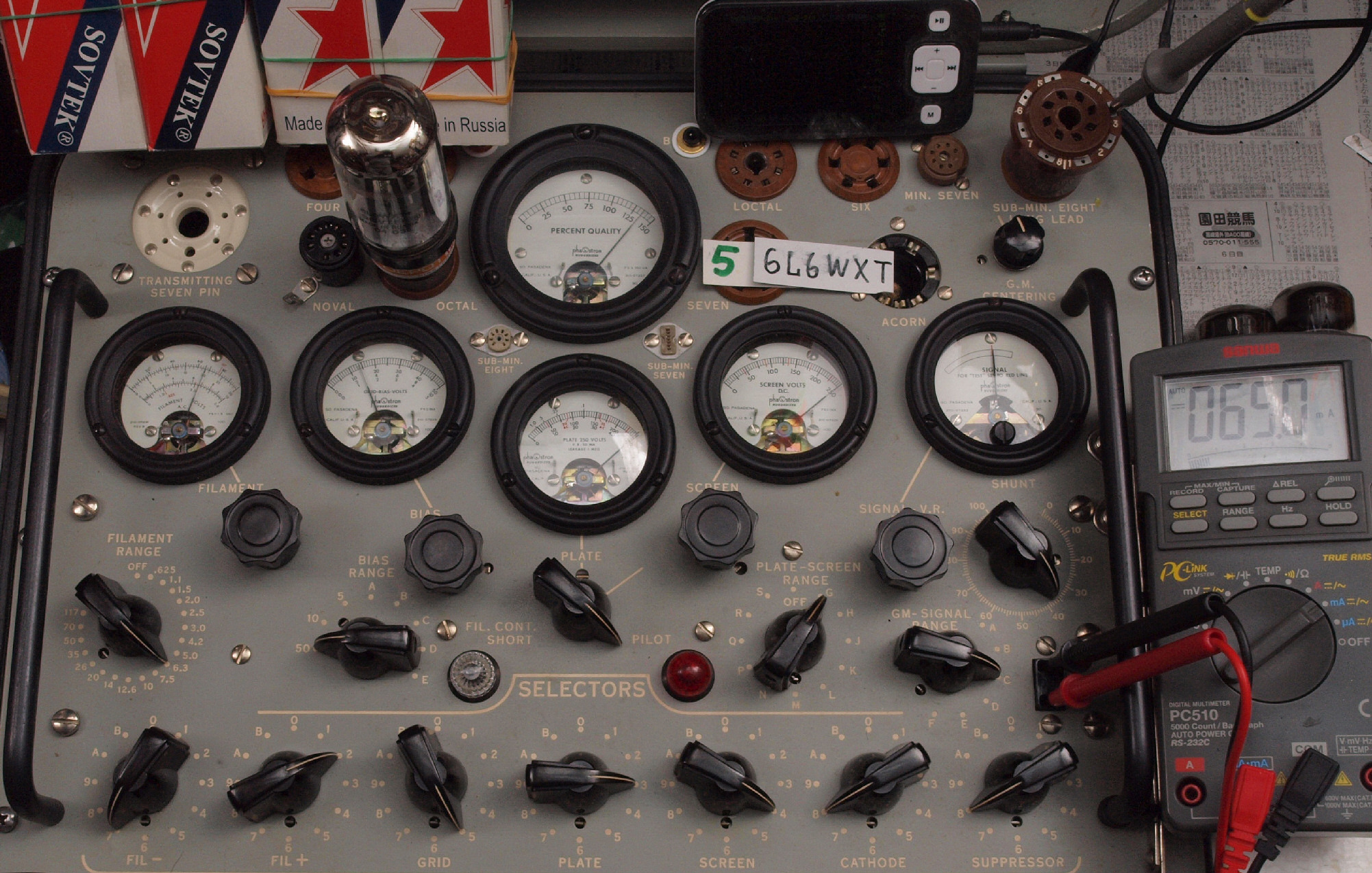

A21. 5本目 「6L6WXT」測定。 Gm=6750μmho、Ip=65mA。
       RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

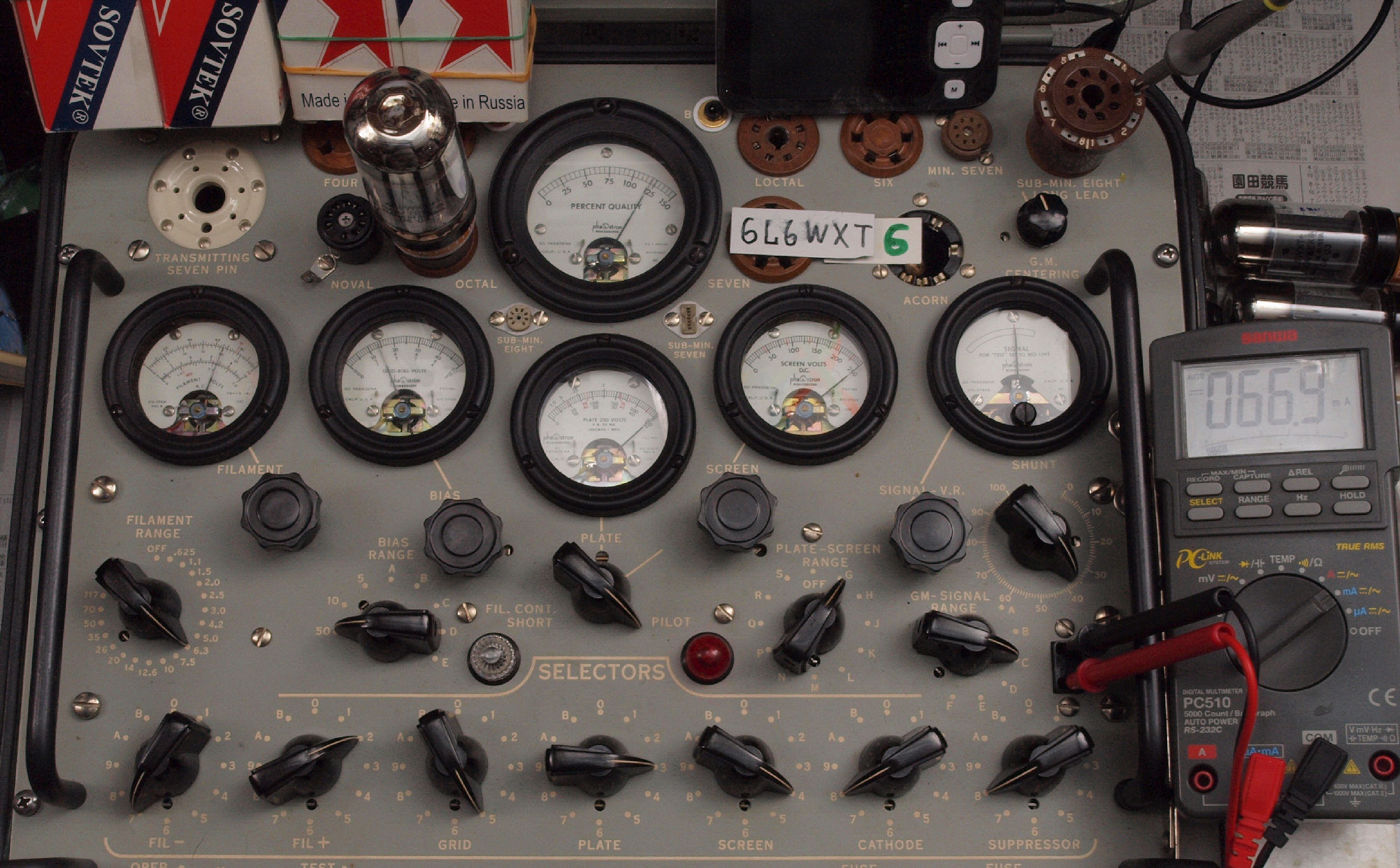

A22. 6本目 「6L6WXT」測定。 Gm=6000μmho、Ip=66.9mA。
         RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A23. 7本目 「6L6WXT」測定。 Gm=5850μmho、Ip=62.5mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

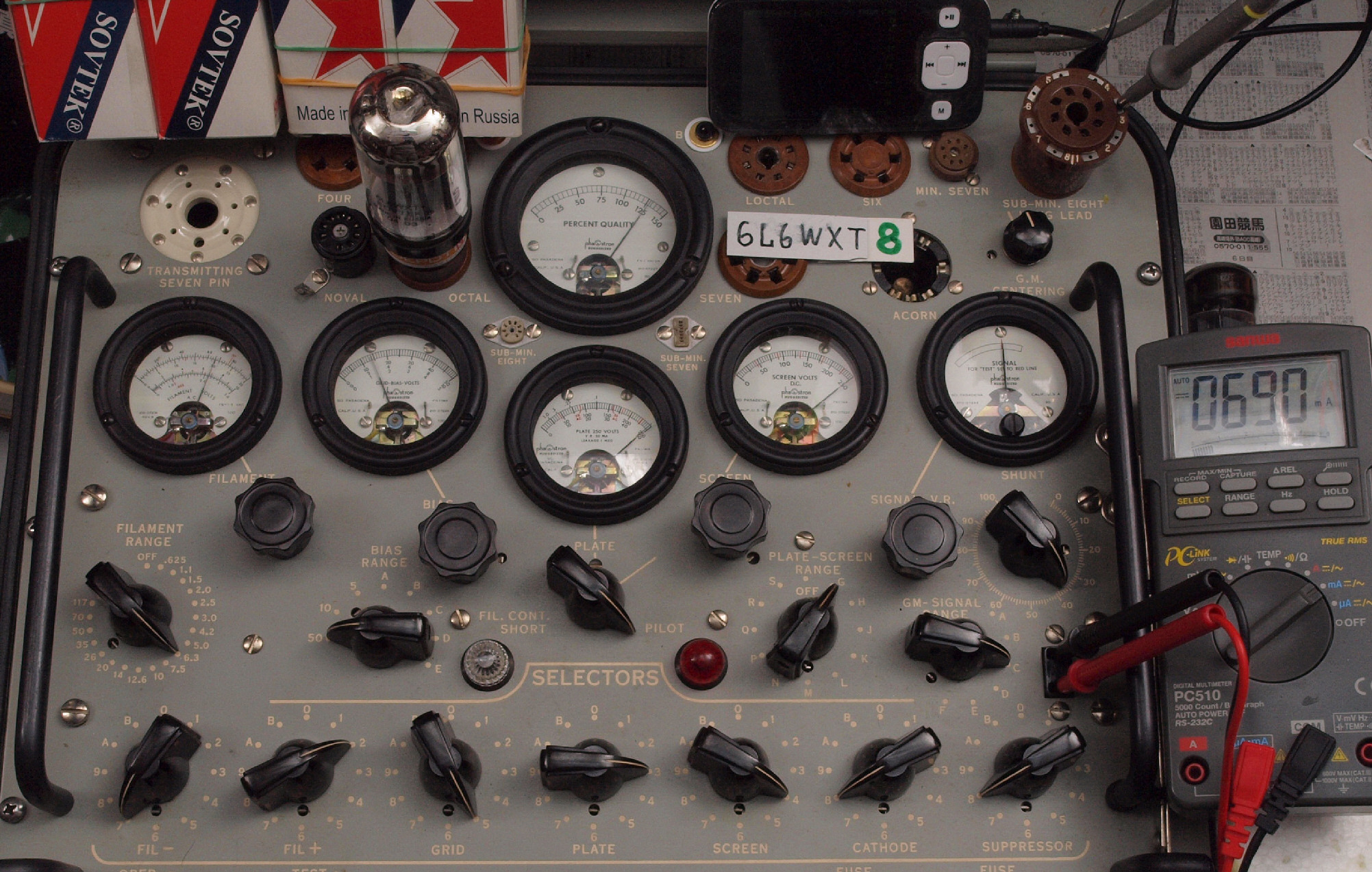

A24. 8本目 「6L6WXT」測定。 Gm=6250μmho、Ip=69mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

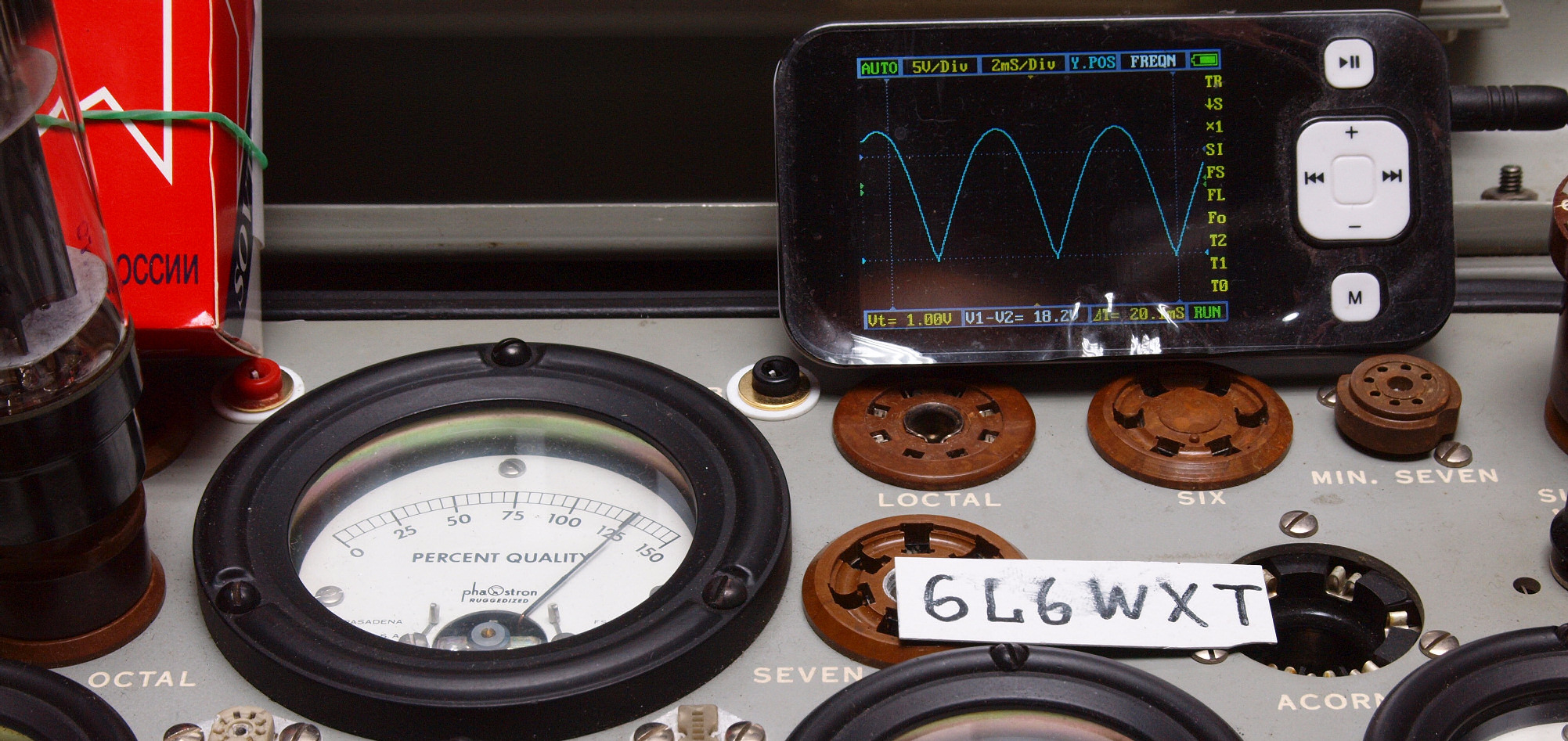

A25. プレート波形を観測しながら測定する。

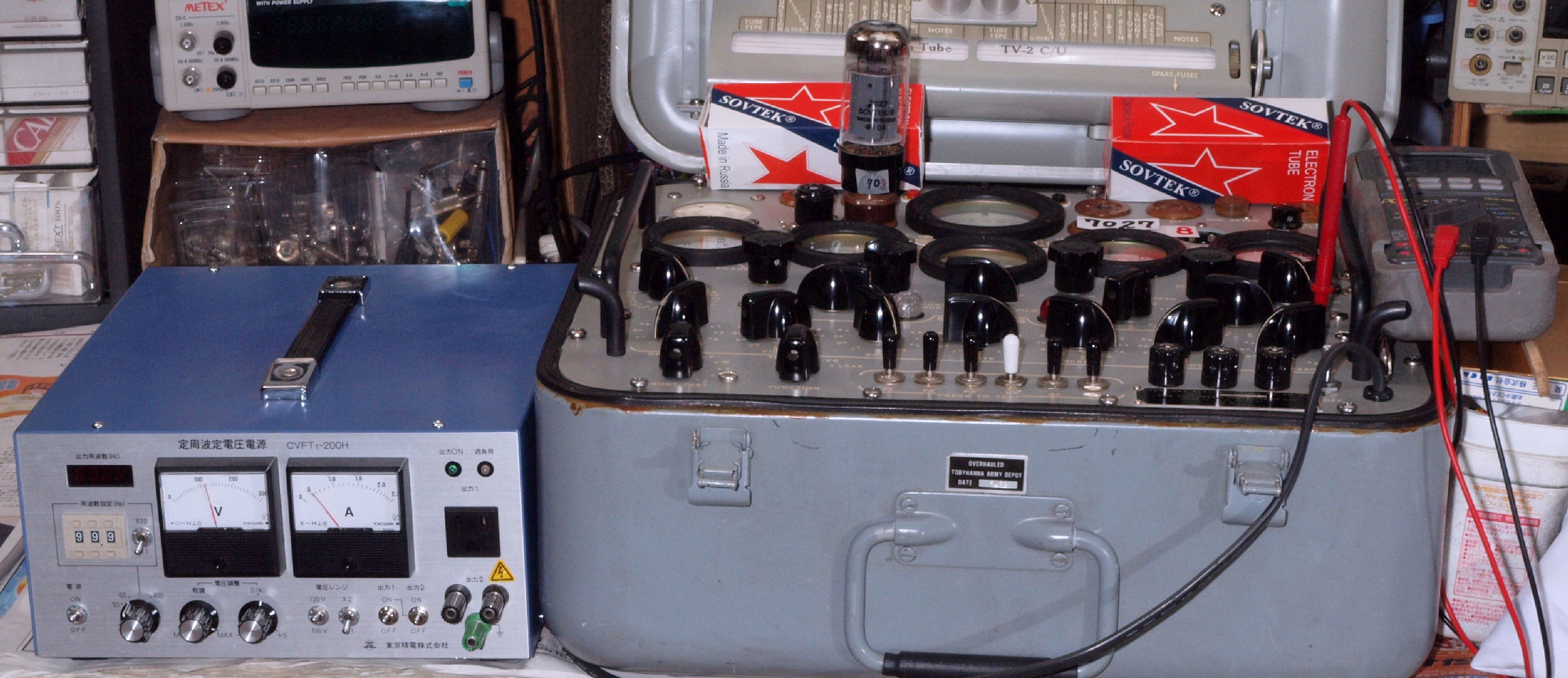

測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
