VacuumTubeTester Hickok TV-2B/Uで
6RA3、6RA5 Gm & Ip測定
  • 1本目 「6RA3」測定。 Gm=13000μmho、IP=109.4mA。
    2本目 「6RA3」測定。 Gm=13000μmho、IP=110.6mA。
    3本目 「6RA3」測定。 Gm=12000μmho、IP=116.0mA。
    4本目 「6RA3」測定。 Gm=10000μmho、IP=71.2mA。
    5本目 「6RA3」測定。 Gm=15000μmho、IP=127.3mA。
    6本目 「6RA3」測定。 Gm=15000μmho、IP=102.5mA。
    7本目 「6RA3」測定。 Gm=20000μmho、IP=114.4mA。
    8本目 「6RA3」測定。 Gm=17000μmho、IP=97.1mA。
    9本目 「6RA3」測定。 Gm=19000μmho、IP=117.3mA。
    10本目 「6RA3」測定。 Gm=19000μmho、IP=78.1mA。
    11本目 「6RA3」測定。 Gm=20000μmho、IP=99.8mA。
  • 1本目 「6RA5」測定。 Gm=21000μmho、IP=97.5mA。
    2本目 「6RA5」測定。 Gm=18000μmho、IP=95.6mA。
    3本目 「6RA5」測定。 Gm=26000μmho、IP=99.4mA。
    4本目 「6RA5」測定。 Gm=12000μmho、IP=95.0mA。

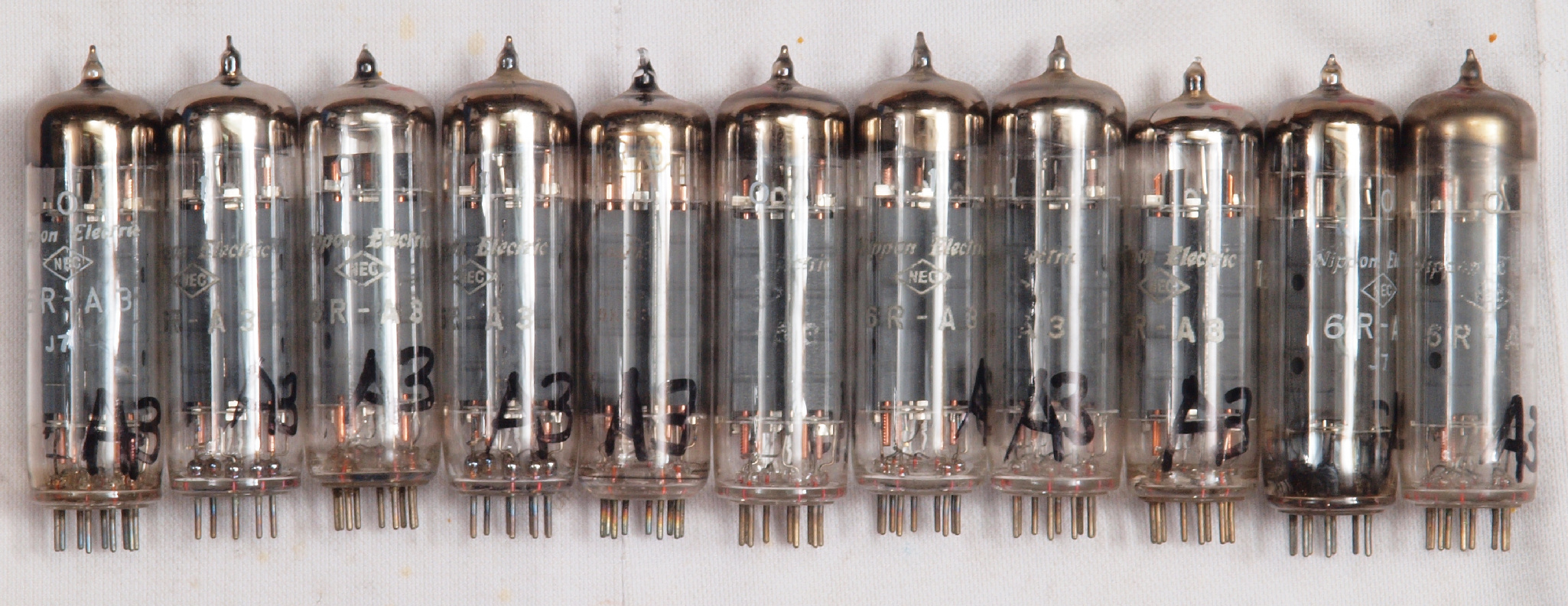

A. NEC製電圧調整管「6RA3」測定。
   真空管ハンドブック(規格表)の相互コンダクタンス=12500μmho
「Ep=100V、Ip=100.mA、eg1=−20V」
1995オーディオ用真空管マニアル、1969全日本真空管マニアルより

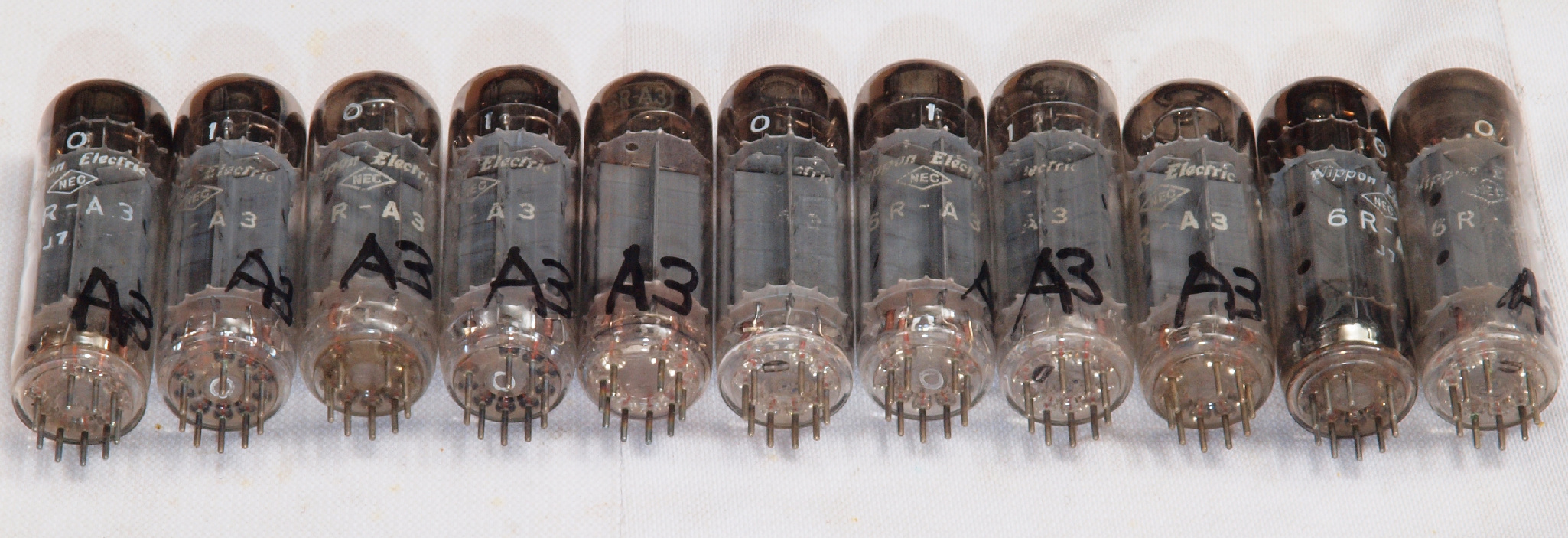

 左から、1、2本目、、、10本目。
A1. 1本目 「6RA3」測定。 Gm測定=13000μmho、IP=109.4mA。
        測定条件「Ep=100V、Eg1=−20V」。 RangeSW=A、FullScale=30000μmho。
A2. 2本目 「6RA3」測定。 Gm測定=13000μmho、IP=110.6mA。
A3. 3本目 「6RA3」測定。 Gm測定=12000μmho、IP=116.0mA。
A4. 4本目 「6RA3」測定。 Gm測定=10000μmho、IP=71.2mA。
A5. 5本目 「6RA3」測定。 Gm測定=15000μmho、IP=127.3mA。
        測定条件「Ep=100V、Eg1=−20V」。 RangeSW=A、FullScale=30000μmho。
A6. 6本目 「6RA3」測定。 Gm測定=15000μmho、IP=102.5mA。
A7. 7本目 「6RA3」測定。 Gm測定=20000μmho、IP=114.4mA。
A8. 8本目 「6RA3」測定。 Gm測定=17000μmho、IP=97.1mA。
A9. 9本目 「6RA3」測定。 Gm測定=19000μmho、IP=117.3mA。

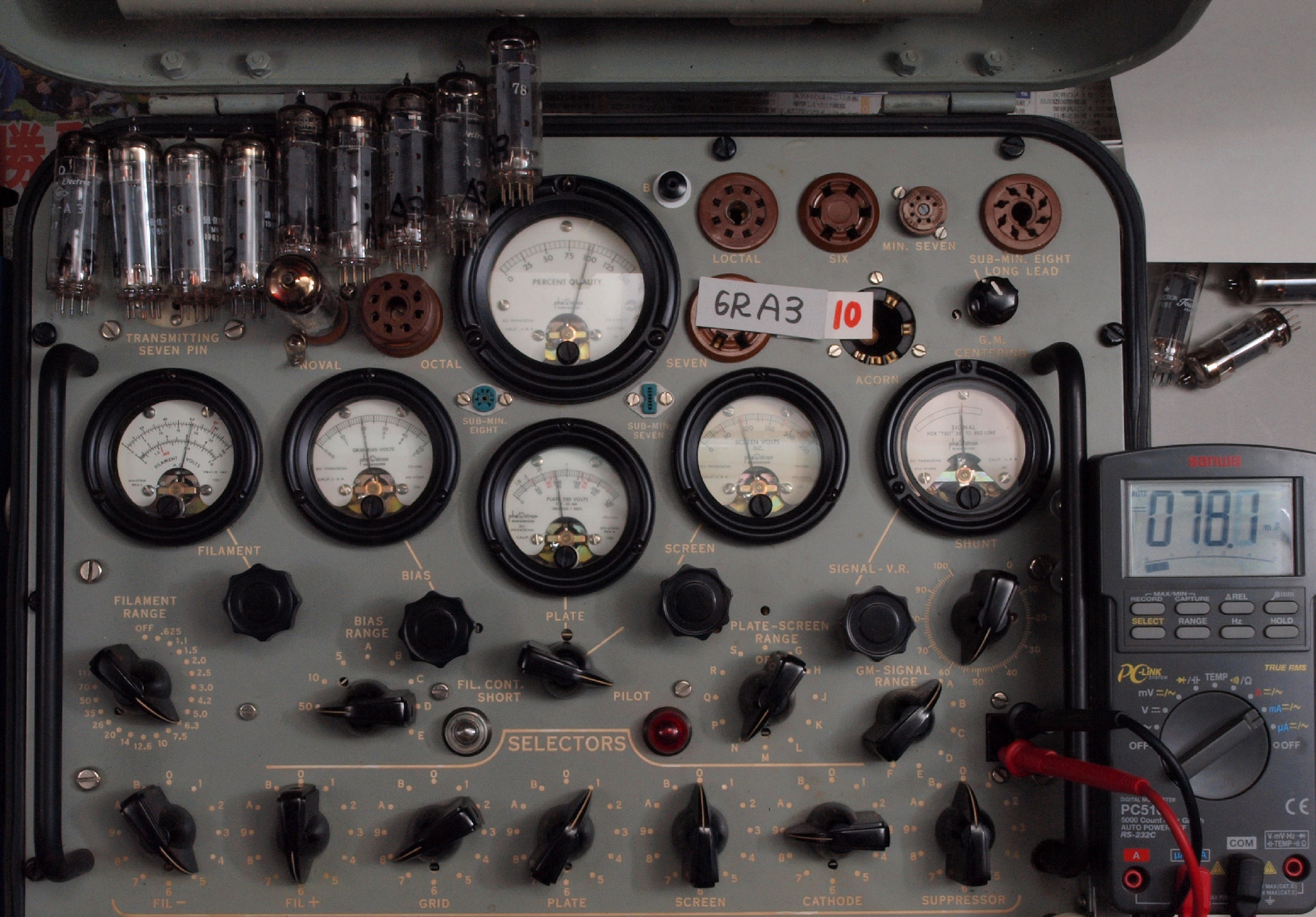

A10. 10本目 「6RA3」測定。 Gm測定=19000μmho、IP=78.1mA。
        測定条件「Ep=100V、Eg1=−20V」。 RangeSW=A、FullScale=30000μmho。
A11. 11本目 「6RA3」測定。 Gm測定=20000μmho、IP=99.8mA。
B. NEC製電圧調整管「6RA5」測定。
   真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
「Ep=100V、Ip=80.mA、eg1=−20V」
1995オーディオ用真空管マニアル、1969全日本真空管マニアルより
 左から、1、2本目、、、4本目。

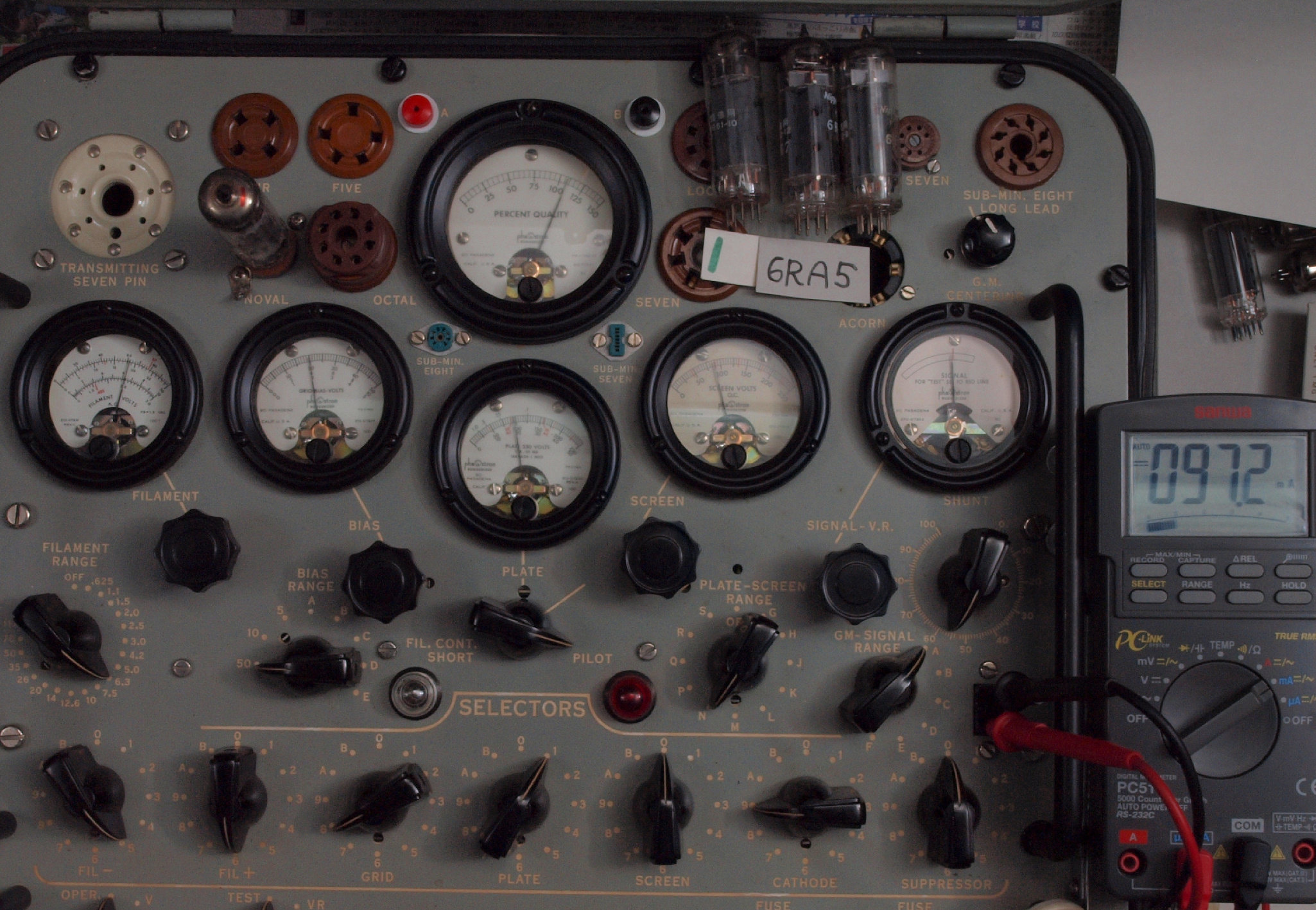

B1. 1本目  「6RA5」測定。 Gm測定=21000μmho、IP=97.5mA。
        測定条件「Ep=100V、Eg1=−20V」。 RangeSW=A、FullScale=30000μmho。
B2. 2本目  「6RA5」測定。 Gm測定=18000μmho、IP=95.6mA。
B3. 3本目  「6RA5」測定。 Gm測定=26000μmho、IP=99.4mA。
        測定条件「Ep=100V、Eg1=−20V」。 RangeSW=A、FullScale=30000μmho。
B4. 4本目  「6RA5」測定。 Gm測定=12000μmho、IP=95.0mA。
プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
                  6ra3-d  6ra5-6
