Vacuum Tube Tester TV−2B/U. 2台目備品修理記録
「整流管83」、「整流管5Y3GT」をダイオードに単純に交換すると、電源が強化する事になり、相互コンダクタンスの測定には信頼性(精度)が増すことになります。 しかし、チャートのAver.Mut.Cond.とは誤差がでます。又、他の試験方法にも誤差がでます。よって、回路の変更、全体的な調整・校正が必要となります。
A. 修理前の状況
  • 平成24年3月、YAHOOオークションにて105,000円で購入、 しかし不具合があり部品代19,550円返金。

C. 改造・修理・清掃状況
  • Plate_Screen_RangeSW交換。
    Function_SW交換
    電源コードを交換する。
    プレートキャップ・グリッドキャップコードはコネクター式に変更。
    「整流管83」、「整流管6X4」をダイオードに置き換える。
    トランス2個にそれぞれポリSWを取り付ける。(1.5Aで遮断する)
    メータに、保護ダイオード取り付け。
    高Gm管測定時の、発振防止対策。
    プレート電流測定可能に改造。



J. Gm直読み最終校正・測定。

H. ヒーター電圧の安定度(レギュレーション)測定

E. 高出力管のGm測定。

F. 高Gm管のGm測定+プレート・グリッド波形観測。

G. 最近の真空管のGm測定。

H. 変更回路図。


A. 修理前の状況
A11. 点検中 前から見る
A12. 点検中 前右から見る
A13. 点検中 後から見る
A14. 点検中 後左から見る

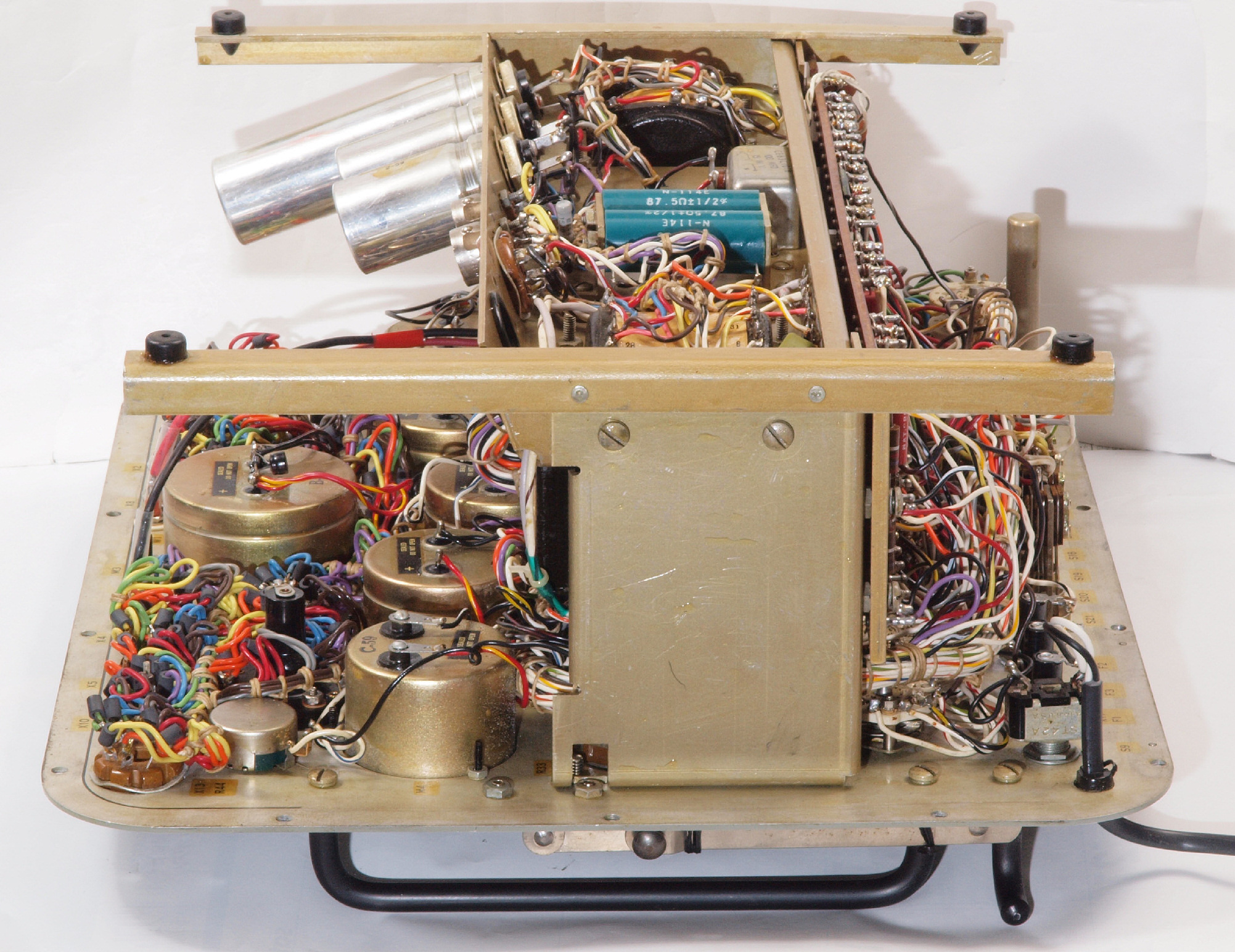

A15. 点検中 上から見る

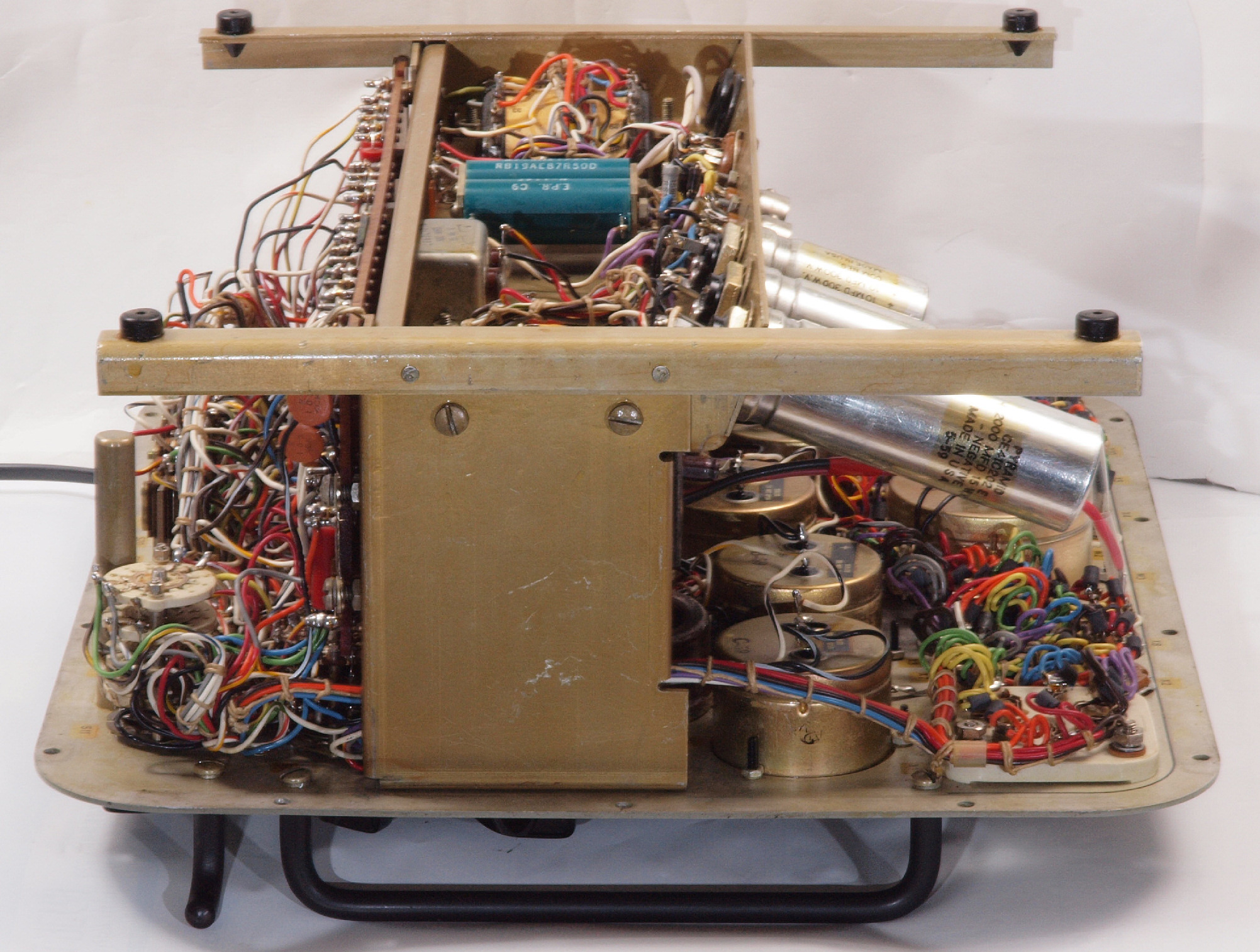

A16. 点検中 下から見る
A21. 点検中 下前から見る
A22. 点検中 下後から見る

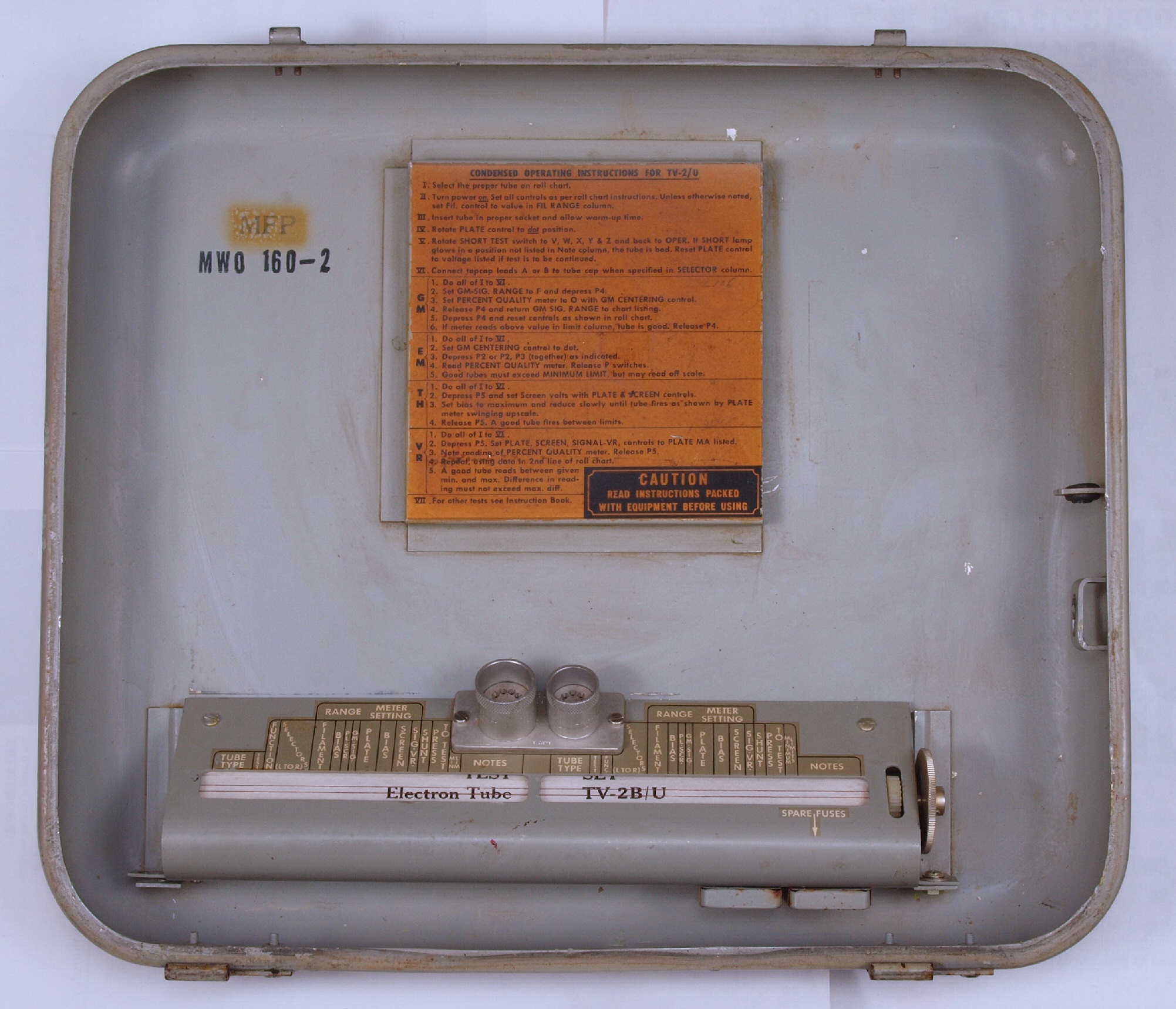

A31. 点検中 上蓋裏
A32. 点検中 上蓋を取り、パネルを見る
A33. 点検中 「プレートキャップコード」と「グリッドキャップコード」 はコネクター方式に変更する

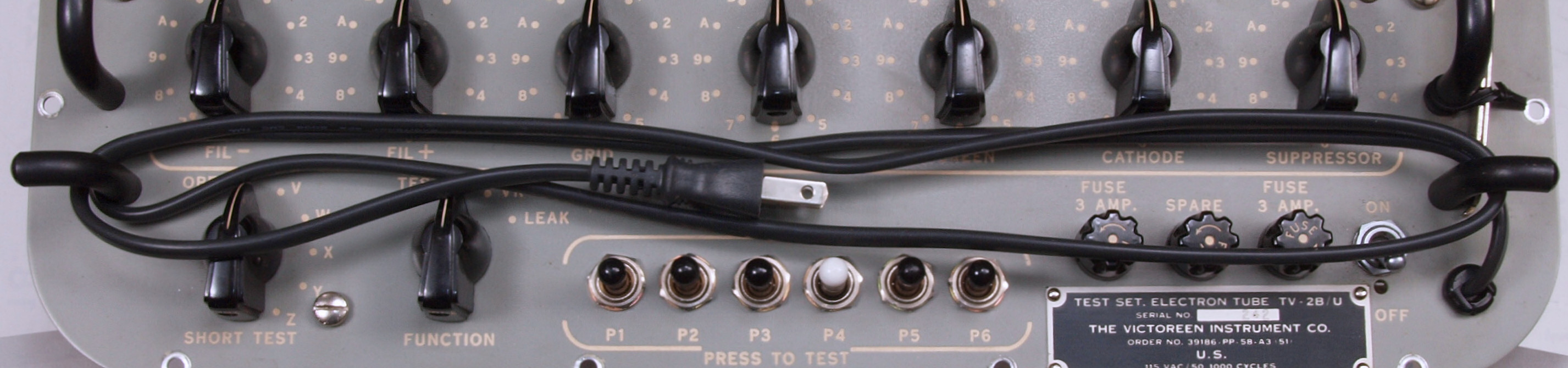

A34. 点検中 太く・堅い電源コードは交換する

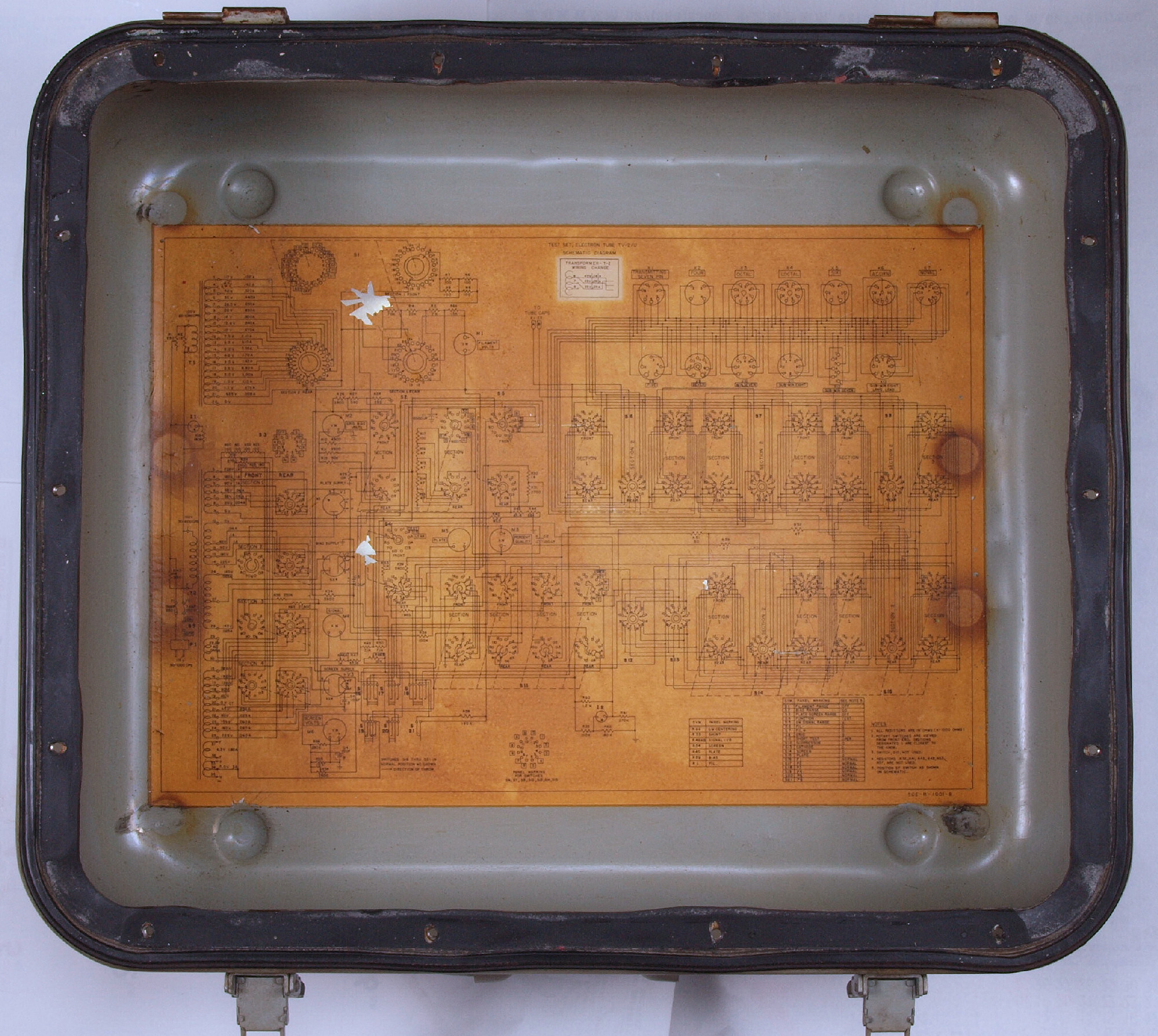

A35. 点検中 下蓋裏に配線図が貼られている

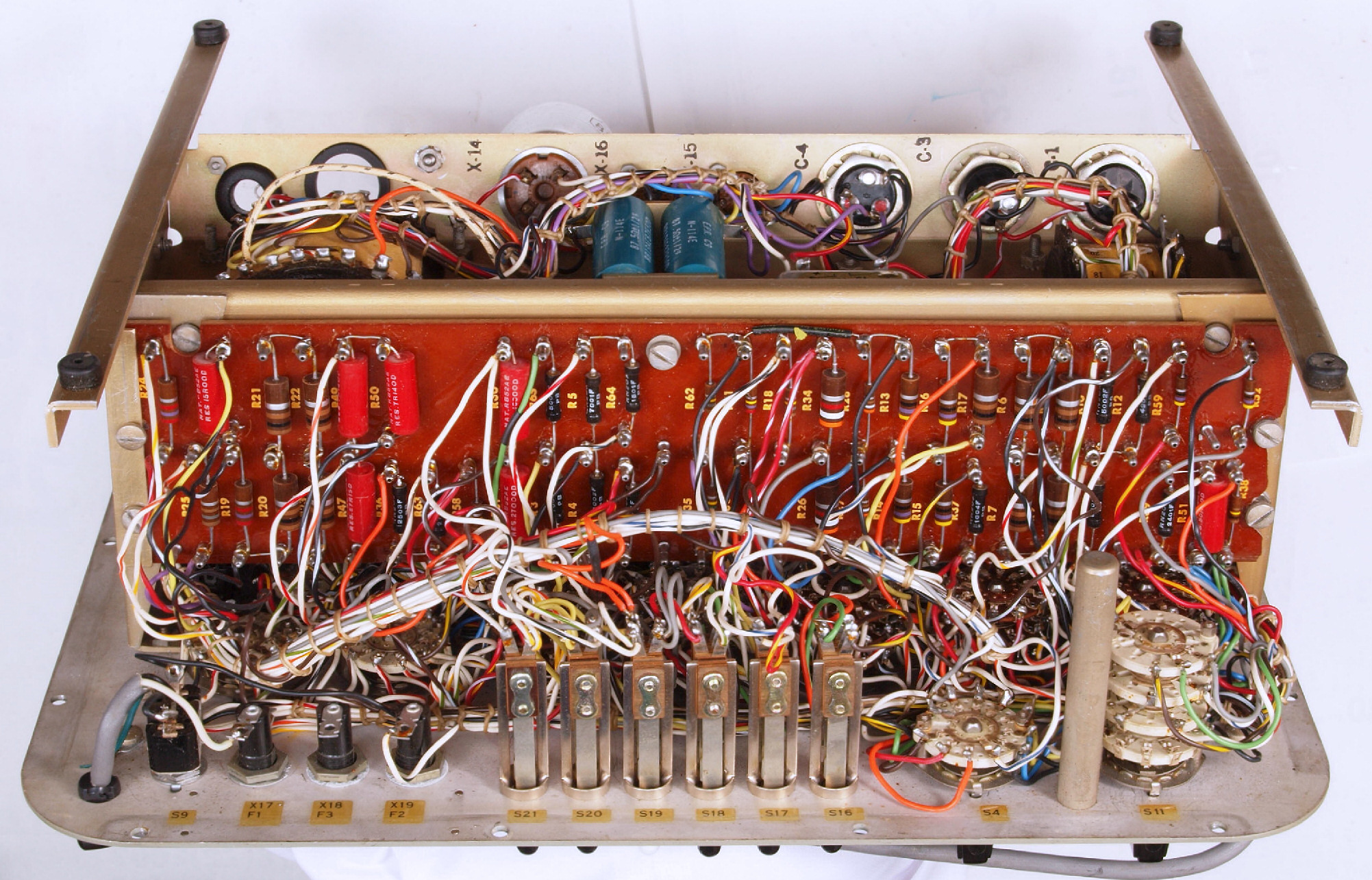

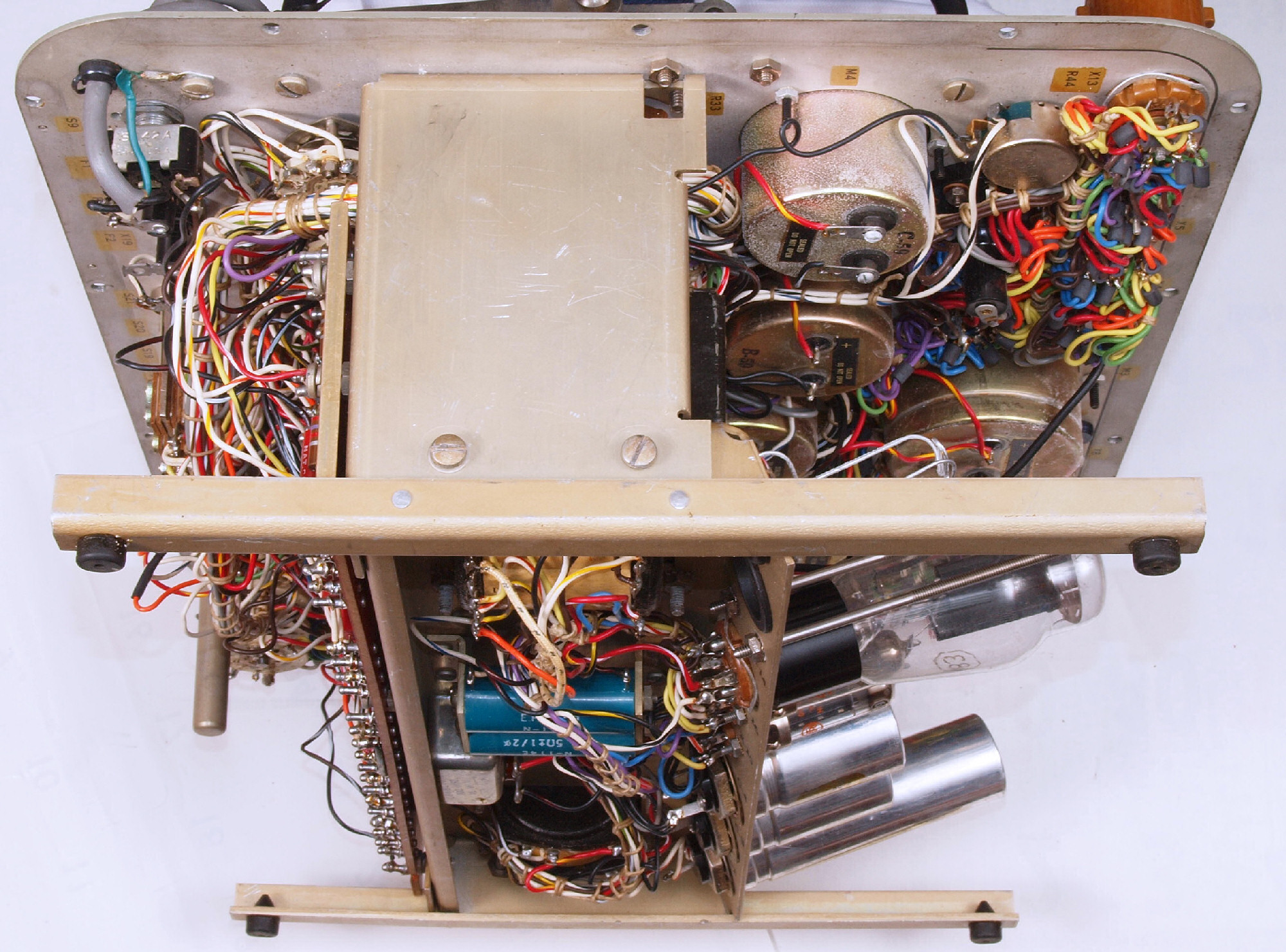

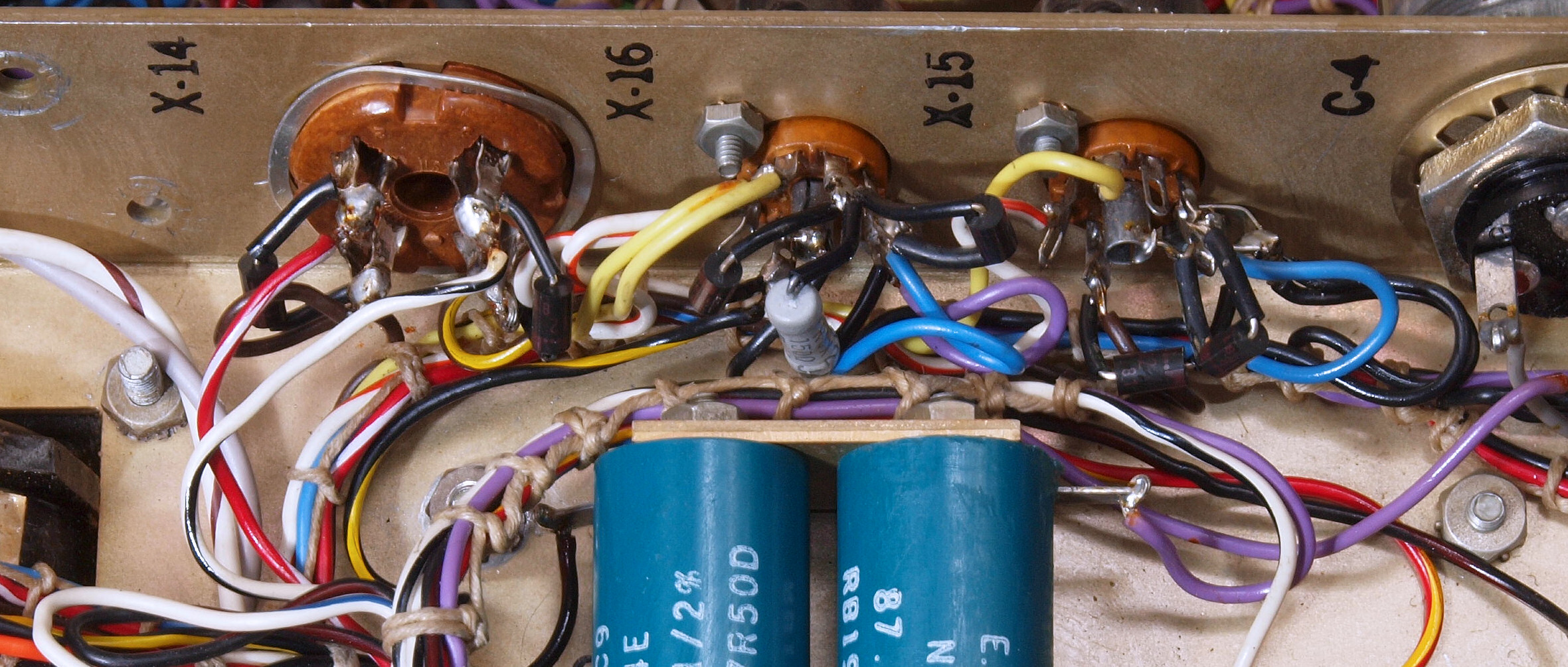

A41. 点検中 パネル(シャーシ)裏を見る
A42. 点検中 ハーネスの止めネジが無!
A43. 点検中 ハーネスのサドルが止めいない!
A44. 点検中 ハーネスのサドルが止めいない2!
A45. 点検中 ハーネスが部品を押しつけたら、VRの可動子(摺動子)に当たる!
A46. 点検中 ハーネスが部品を押しつけたら、VRの可動子(摺動子)に当たる、その2!
A47. 点検中 トランスとハーネスで押され割れたPlate_Screen_RangeSW
A48. 点検中 トランスとハーネスで押され割れたPlate_Screen_RangeSW、2段目も割れ
A49. 点検中 トランスとハーネスで押され割れたPlate_Screen_RangeSW、3段目も割れ
A4A. 点検中 トランスとハーネスで押され割れたPlate_Screen_RangeSW、4段目も割れ
A51. 点検中 パネル(シャーシ)を上から見る、 予備真空管は無。

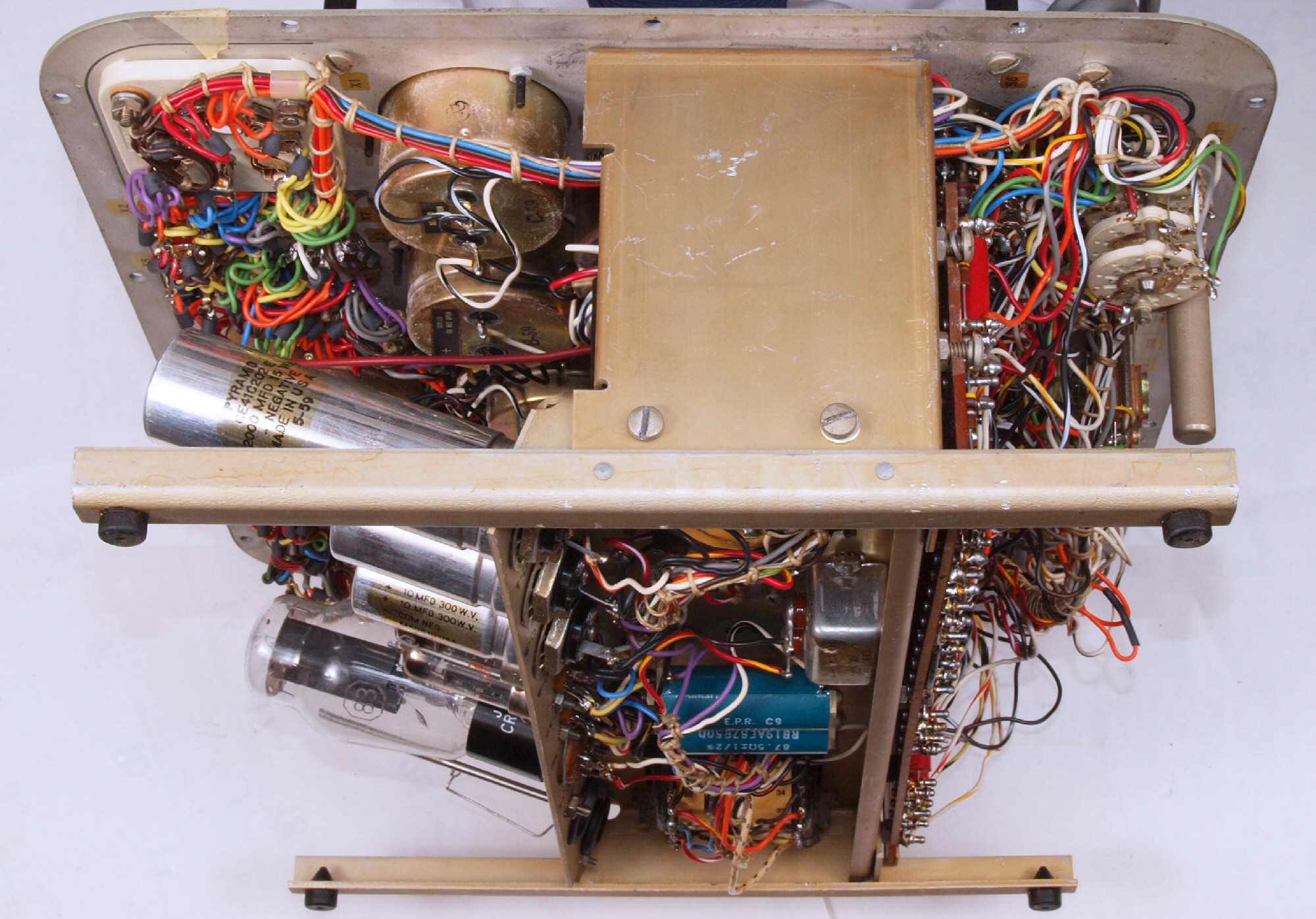

A52. 点検中 パネル(シャーシ)を下から見る
A53. 点検中 パネル(シャーシ)を右から見る
A54. 点検中 パネル(シャーシ)を左から見る

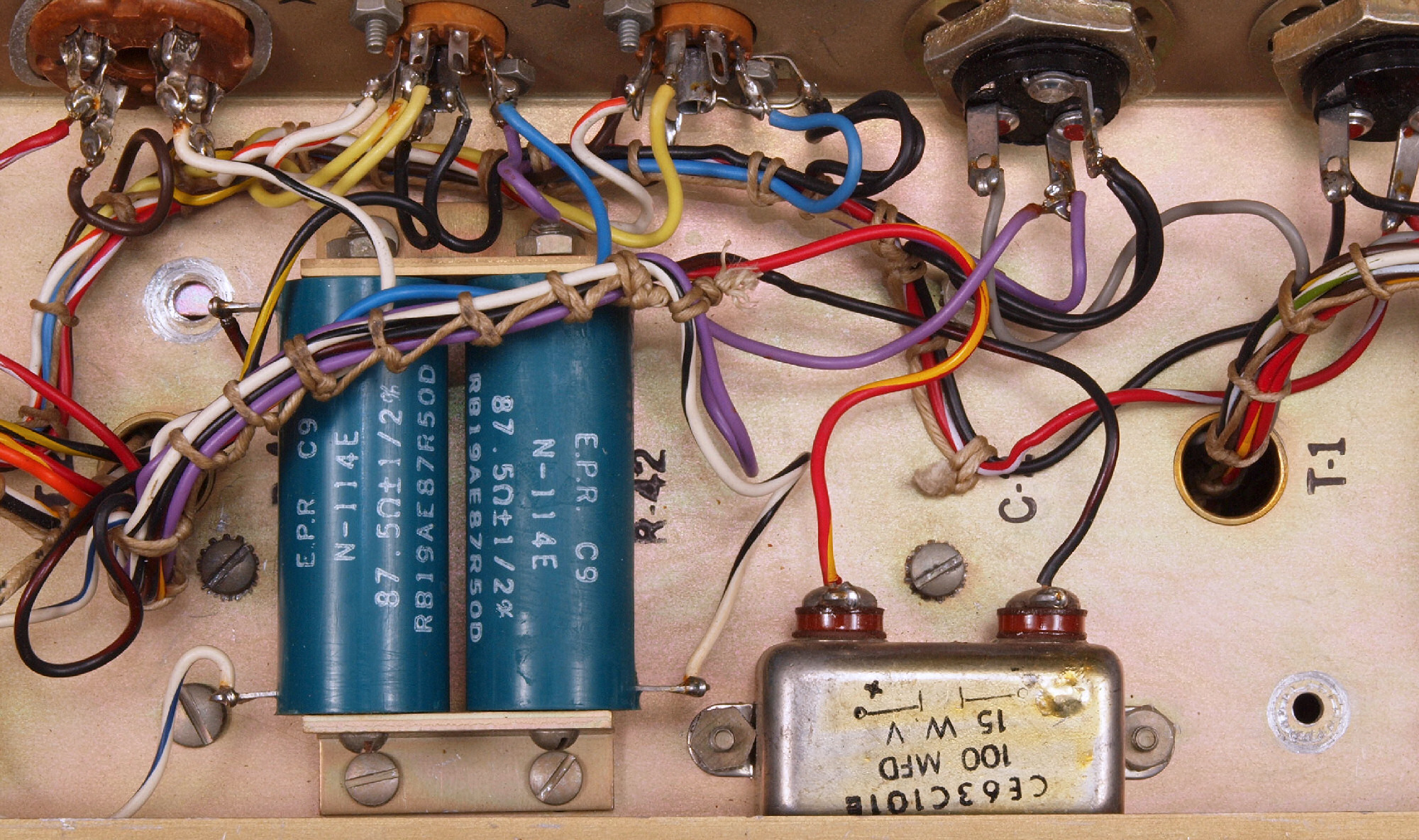

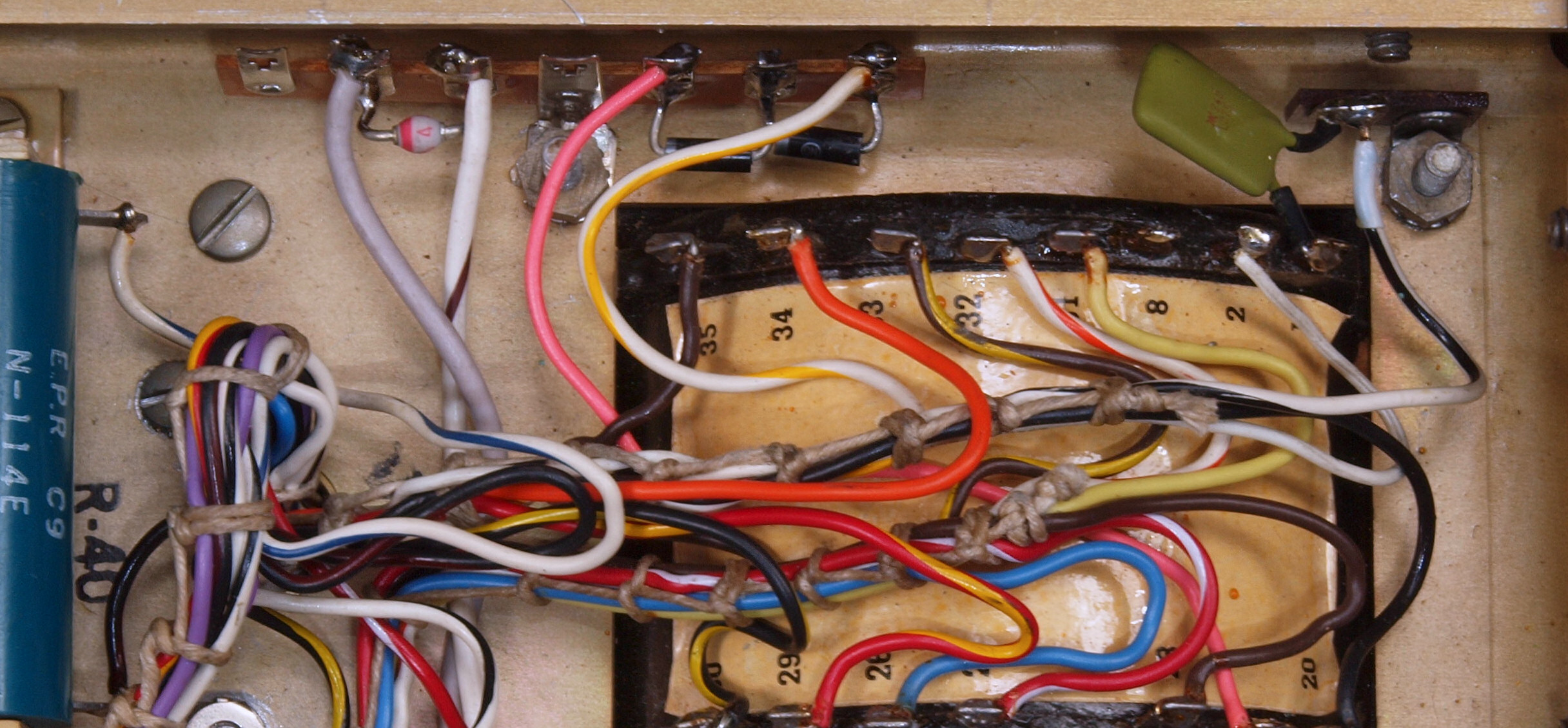

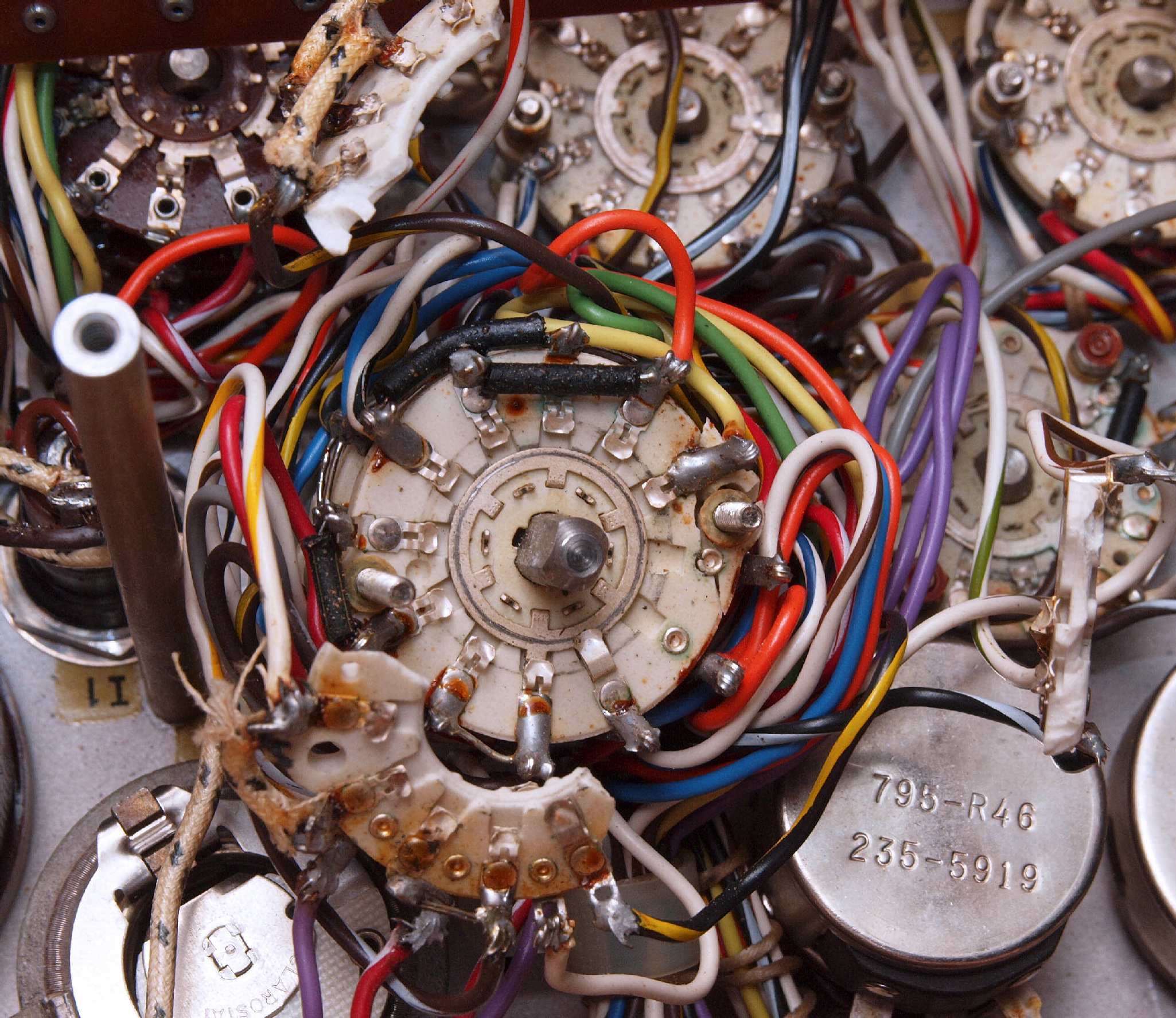

A61. 点検中 トランス周りの配線
A62. 点検中 Function_SW周りの配線

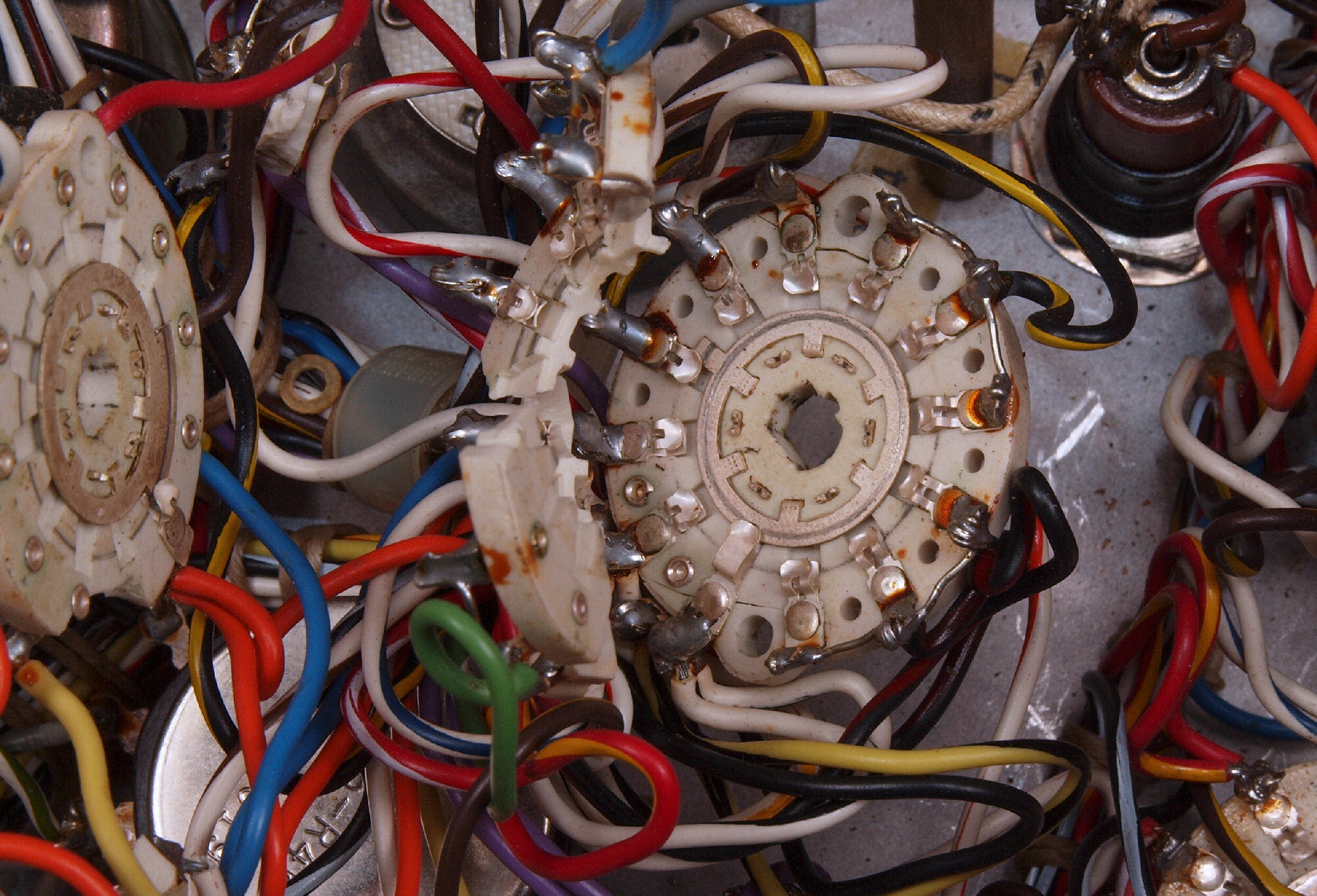

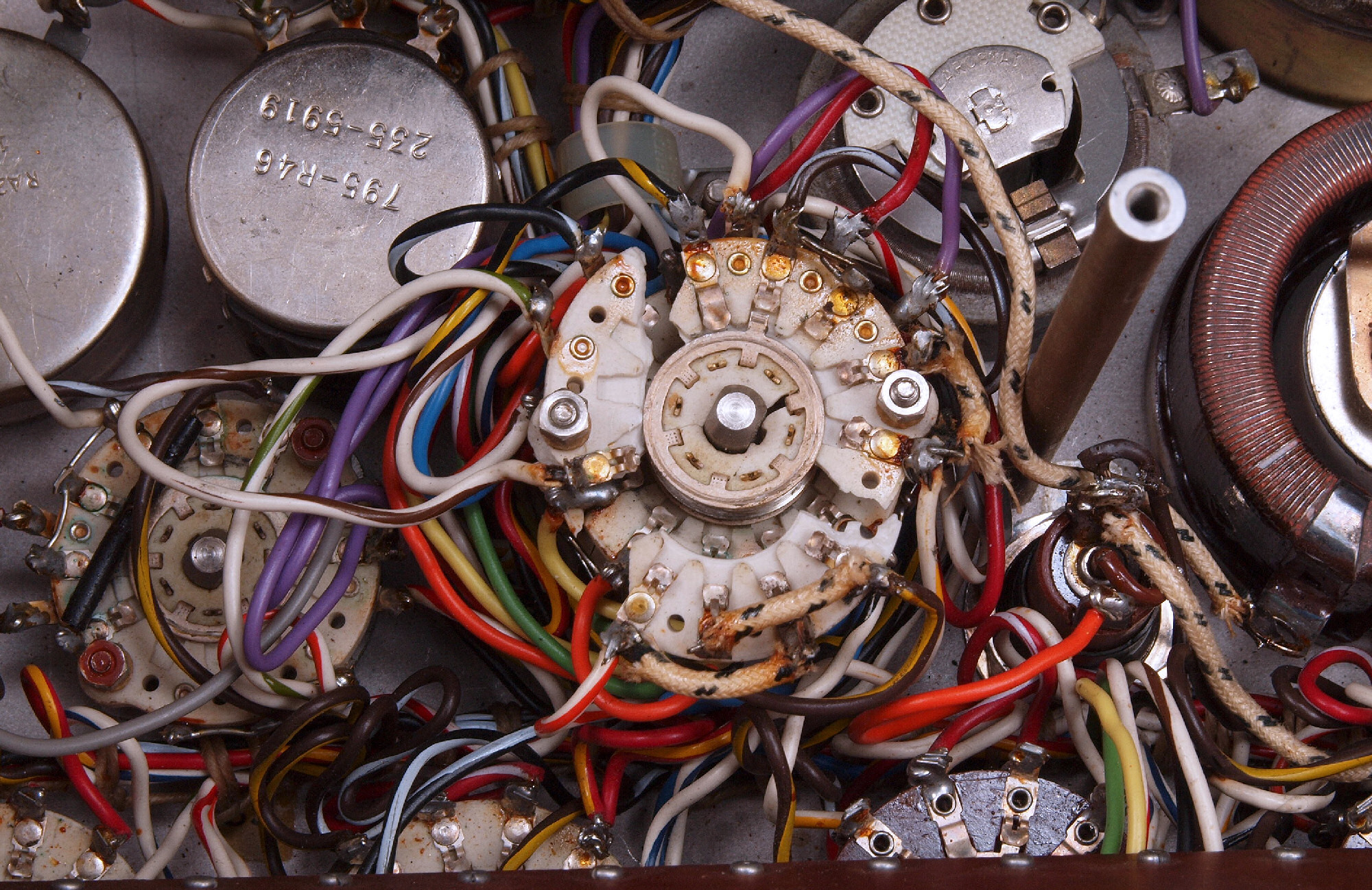

A71. 点検中 「Plate_Screen_RangeSW」、 1つ置きに180度違う
        1番ピン保護−7番ピン。   2番ピン保護−OK。   3番ピン保護−9番ピン。   4番ピン保護−OK。
        5番ピン保護−B番ピン。   6番ピン保護−OK。   7番ピン保護−1番ピン。   8番ピン保護−OK。
        9番ピン保護−3番ピン。   A番ピン保護−OK。   B番ピン保護−5番ピン。
               プレートの電圧選択ピンはOK。

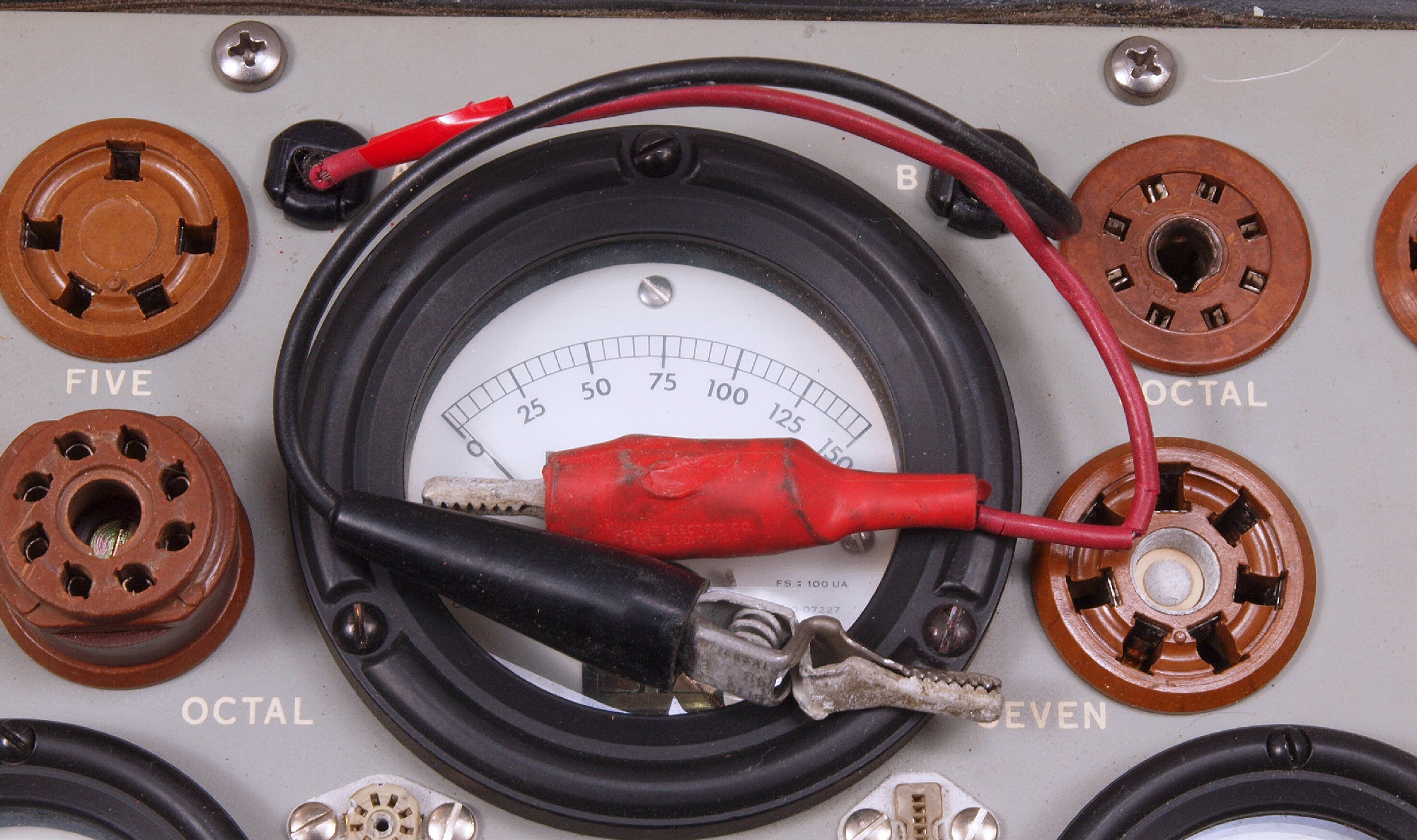

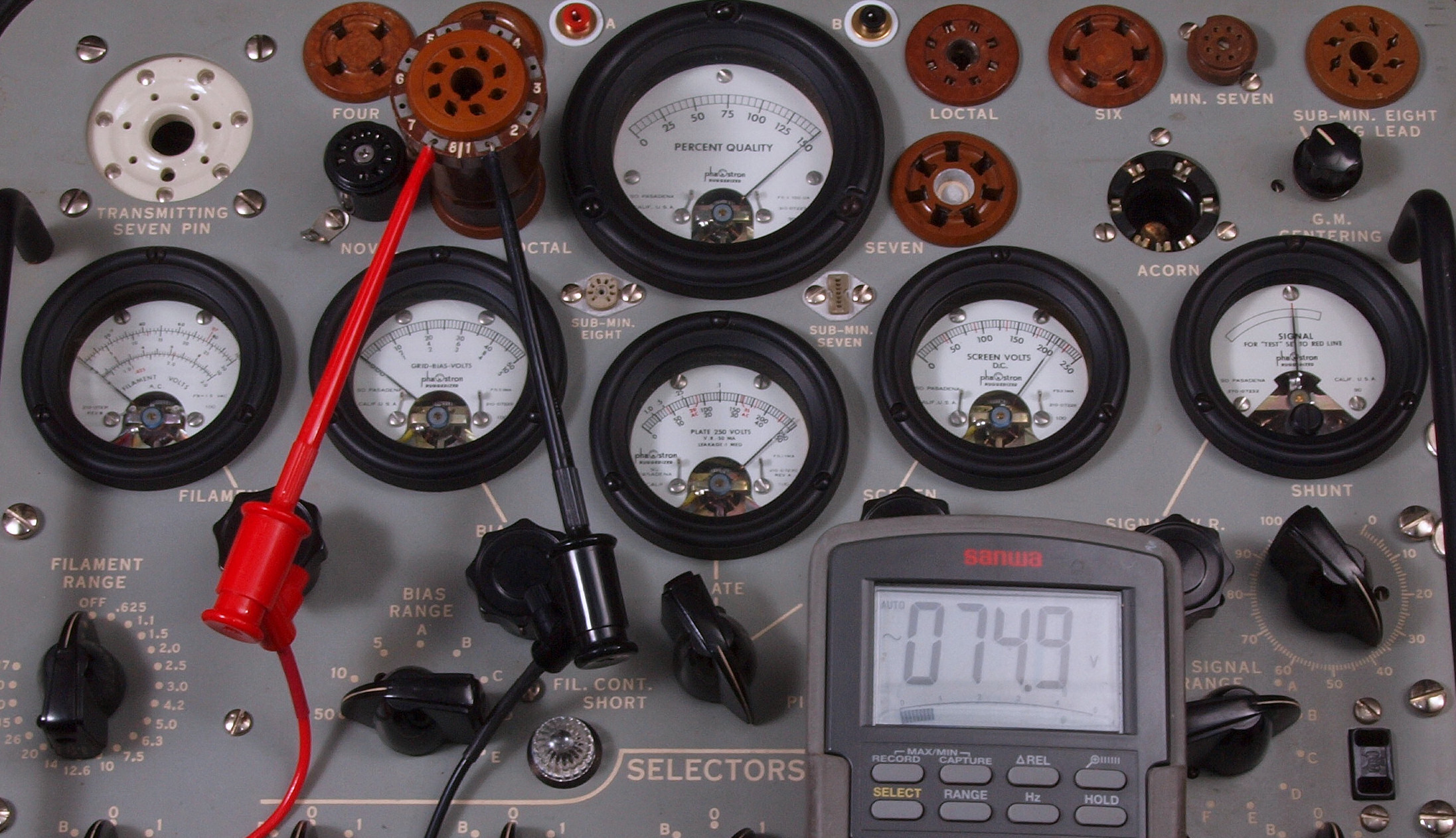

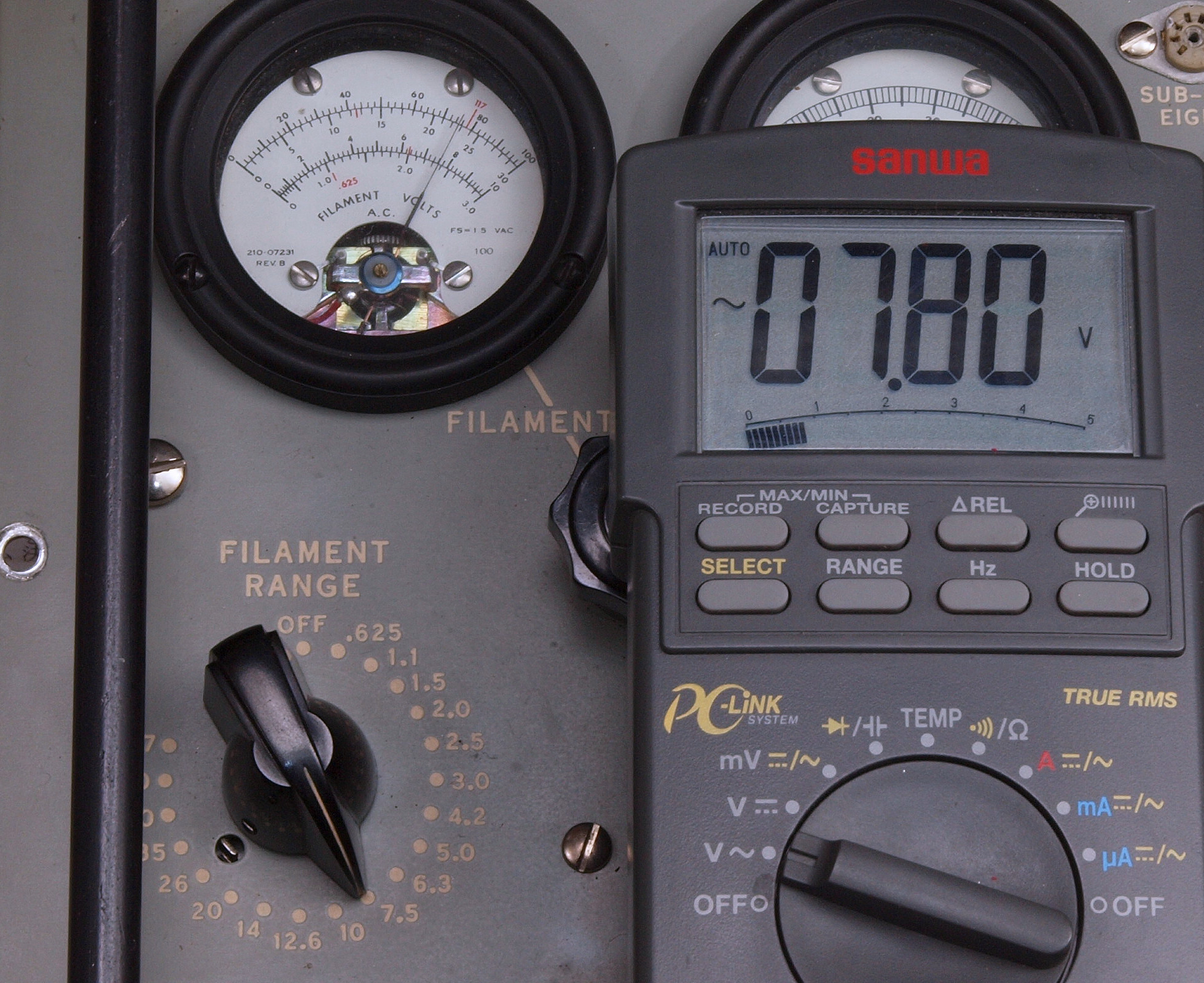

A81. 点検中 「FilamentVoltMeter」の測定、
          0.625Vの赤い所を指示するはず、経年変化で低い、メーターは完全密閉型なので、修理できるか?
A82. 点検中 「FilamentVoltMeter」の測定、

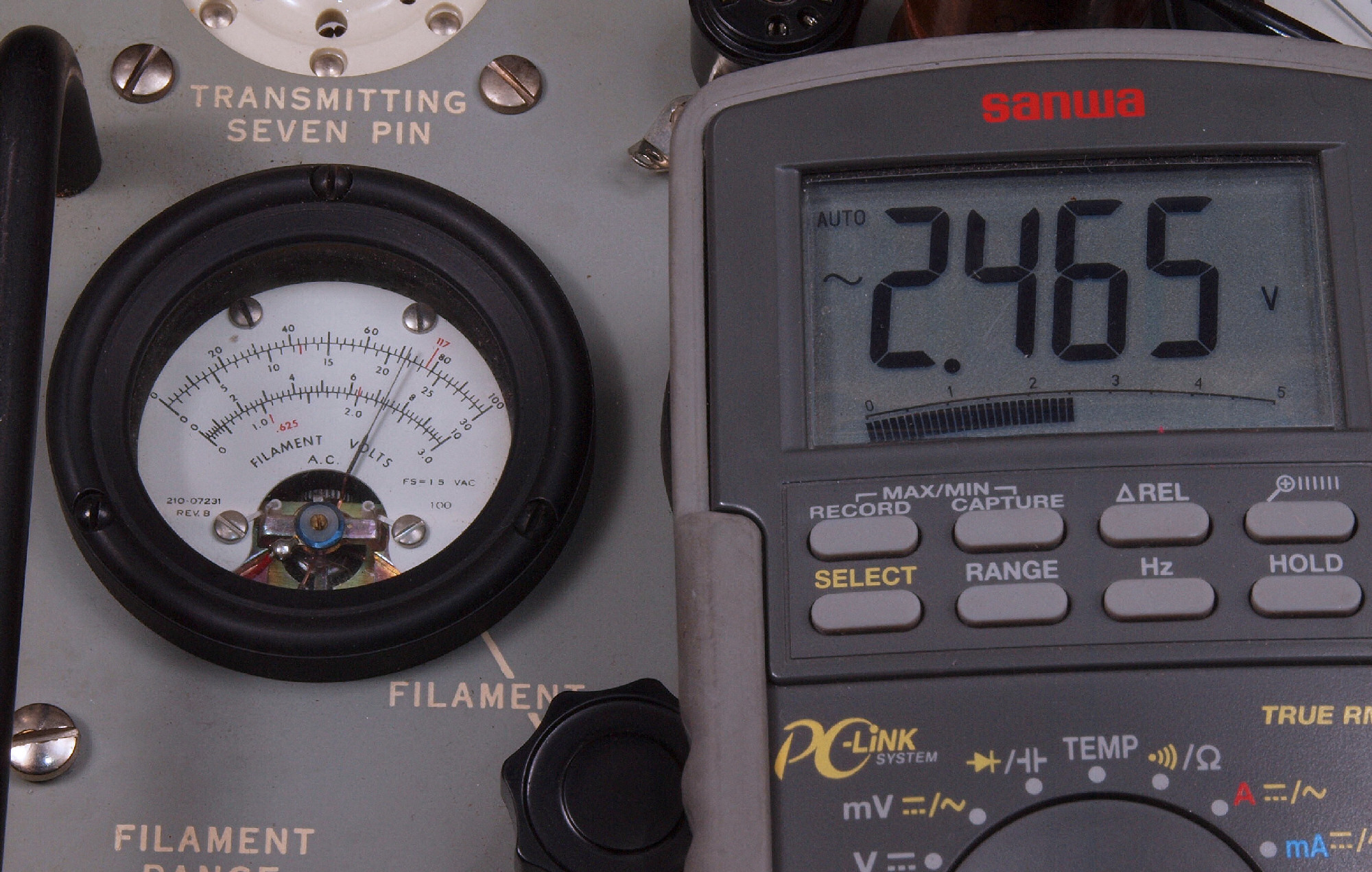

              2.5Vの所を指示するはず、経年変化で低い、メーターは完全密閉型なので、修理できるか?

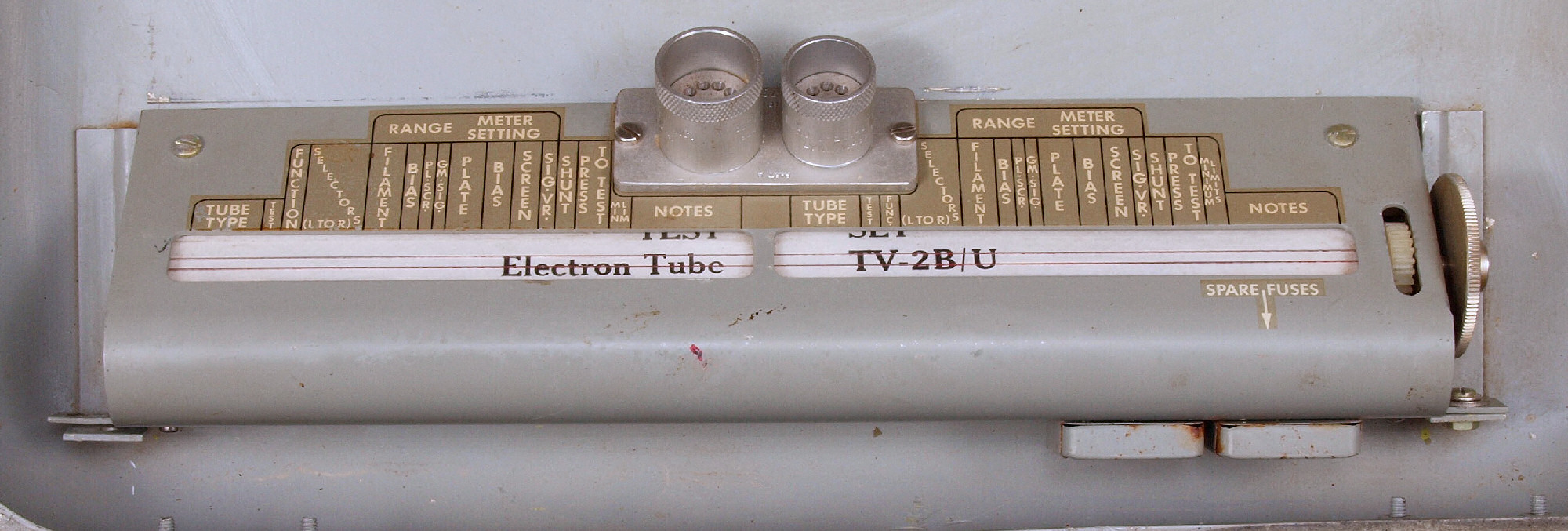

A91. 点検中 ロール(チャート)紙は TV−2B/U。
A92. 点検中 ロール(チャート)紙を裏から見る。
A93. 点検中 ロール(チャート)紙、歯車に油分無。
C. 改造・修理・清掃状況
C11. 修理前. 太く・堅い電源コード。
C12. 修理後. 太く・堅い電源コードを交換する。
C13. 修理前. 「PlateCapCord」、「GridCapCord」。
C14. 修理後. 「PlateCapCord」、「GridCapCord」 はコネクター方式に変更。

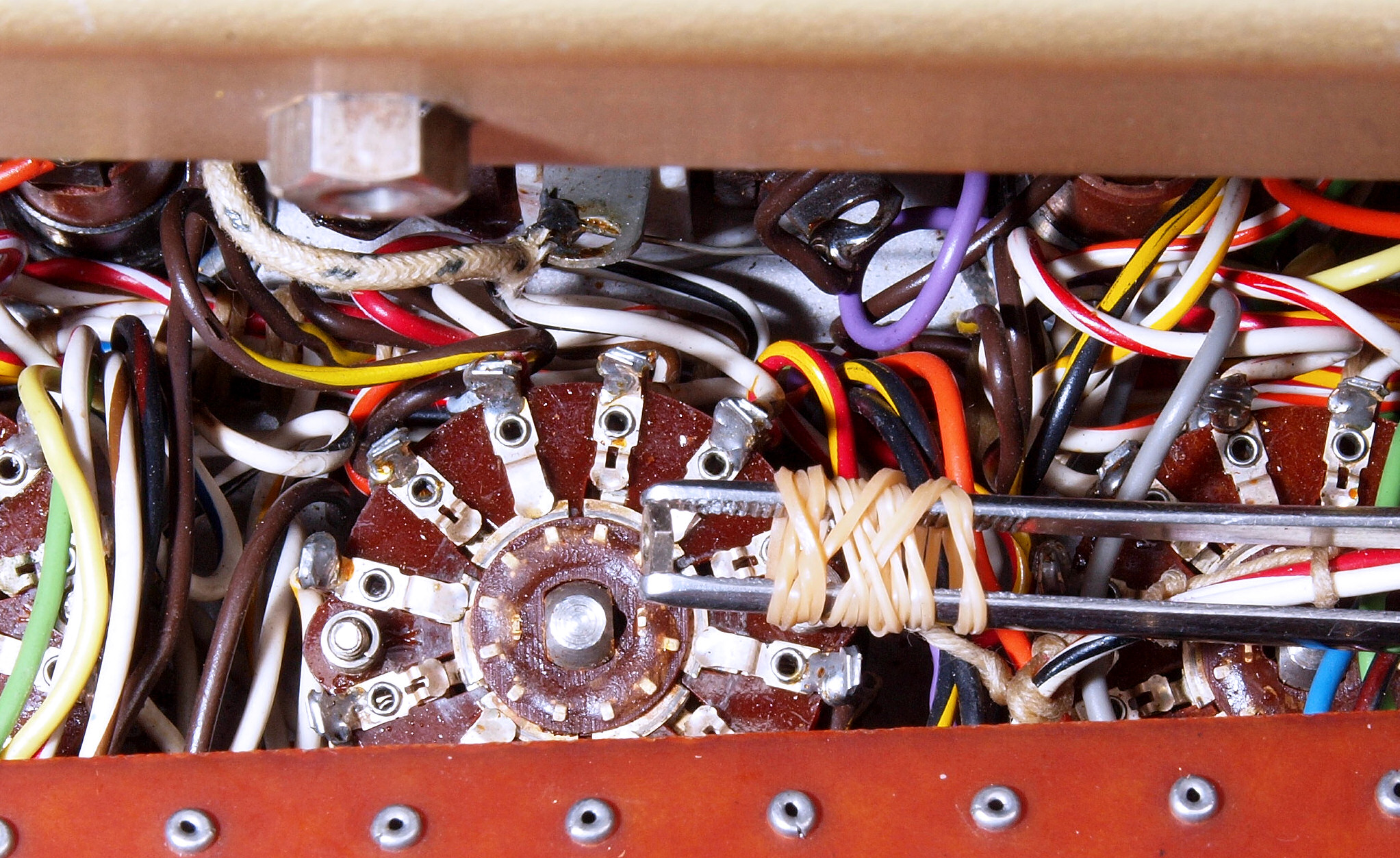

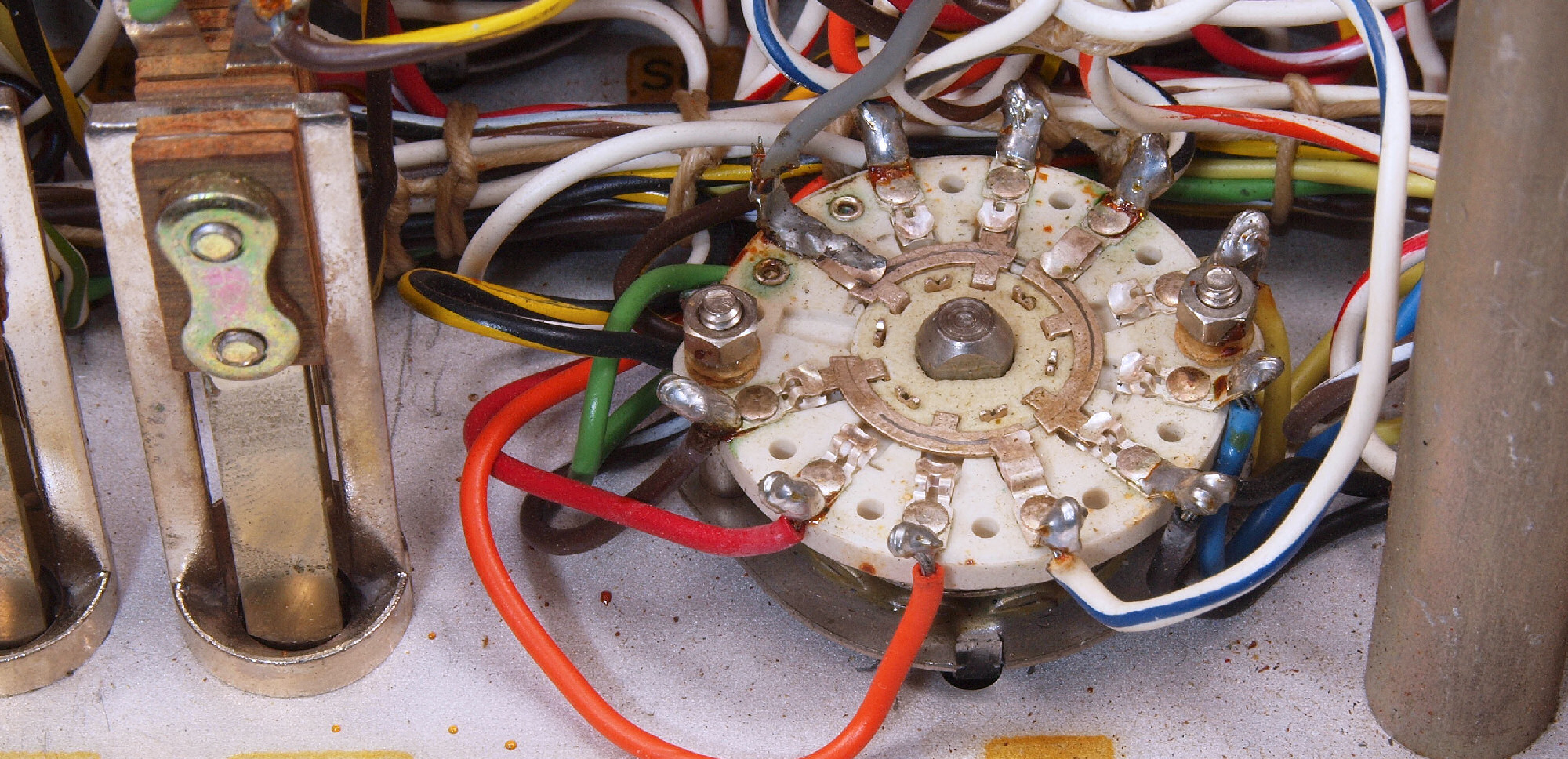

C15. 修理中. 「Plate_Screen_RangeSW」
C16. 修理中. 「Plate_Screen_RangeSW」の切り換えスプロケットを、180度回転する
C17. 修理中. 「Plate_Screen_RangeSW」の切り換えスプロケットを、180度回転し、止めネジを締結する
C18. 修理後. 「Plate_Screen_RangeSW」ピンセットにナットを固定して取り付ける。
C19. 修理前. 「Function_SW」
C1A. 修理後. 「Function_SW」
C21. 修理後. 「整流管83」、「整流管6X4」をダイオードに交換しましたので以下の確認・調整が必要です
  • 1. Filament Voltage=電圧の確認する。
    2. Plate Voltage= G・H・J=250V、K・L・M=125V、N=O=90V,Q=62.5V。
                   AC電圧は下記。
    3. Screen Voltage G=DC250V〜225V、H・K=180V、J・L=135V,M・N=90V、P=45V。
    4. Grid Bias Voltage 50Vレンジ=−50Vmax、10Vレンジ=−10Vmax、5Vレンジ=−5Vmax 。
    5. Grid Signal Voltage A・B・C=AC0.25V、D=AC0.5V、E=AC2.5V。
    6a. Rectifirt Test Voltage AC20V=以下の様にゼナーダイオード+ダイオード挿入(下写真右下2個)
    6b. Rectifirt Test Voltage AC35V=以下の様にゼナーダイオード+ダイオード挿入(下写真左上1個)
              左下端の丸い黄色いのはポリSWで1.5Aで遮断する。
    7. Short Test Voltage=ShortTest SW Sect4Rear No11と抵抗「R35」の間に抵抗を挿入して調整する。
    8. その他改造場所。
    • a. 節電の為、Filamentトランス1次に挿入してある1KΩをはずす。 但し、調整は真空管挿入後行う事。
      b. 電圧調整範囲の拡大の為、Screen調整VR(R54)と10KΩ(R55)を直列に接続する。


C22. トランスに挿入したポリSWで2Aで遮断する。

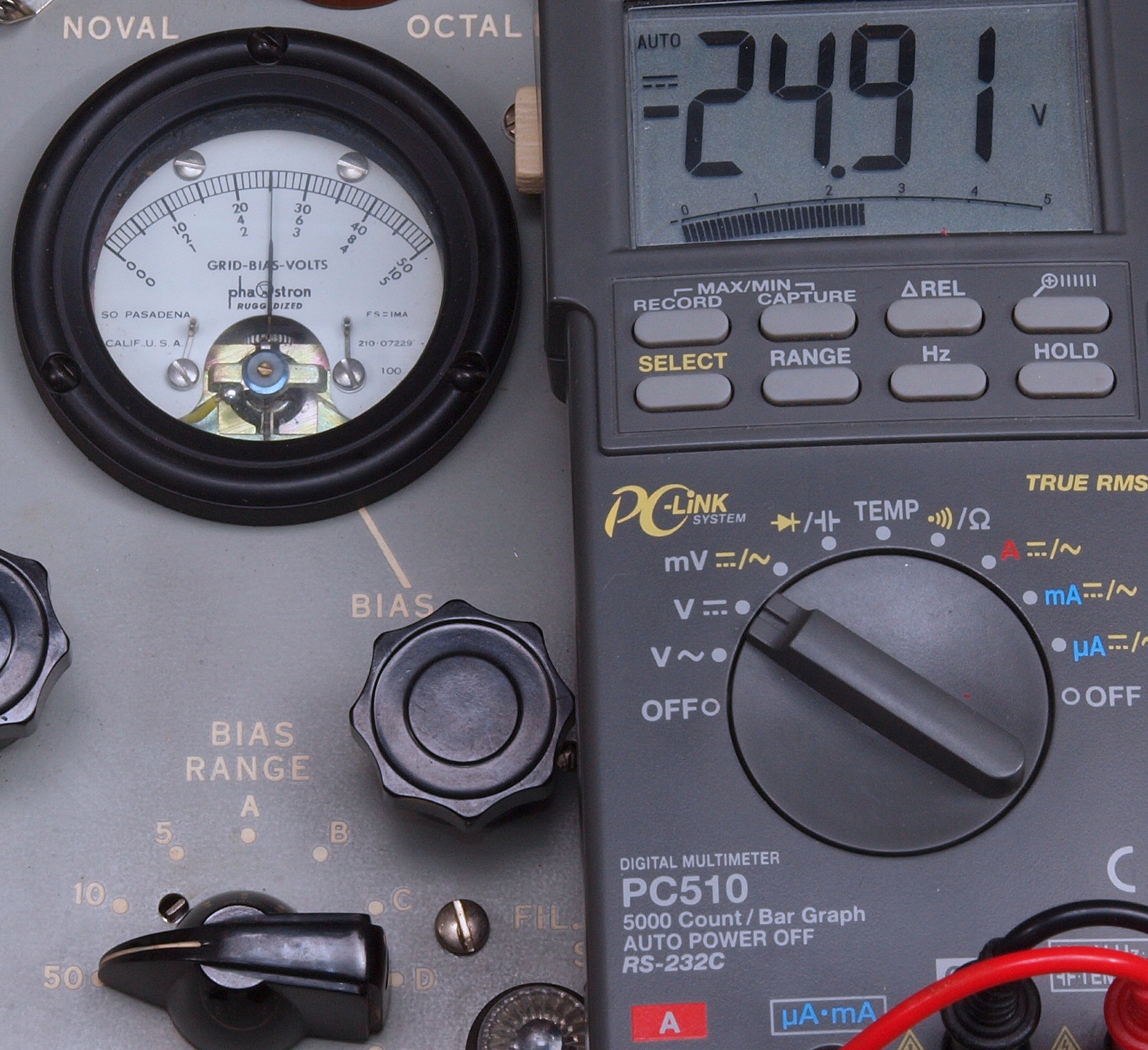

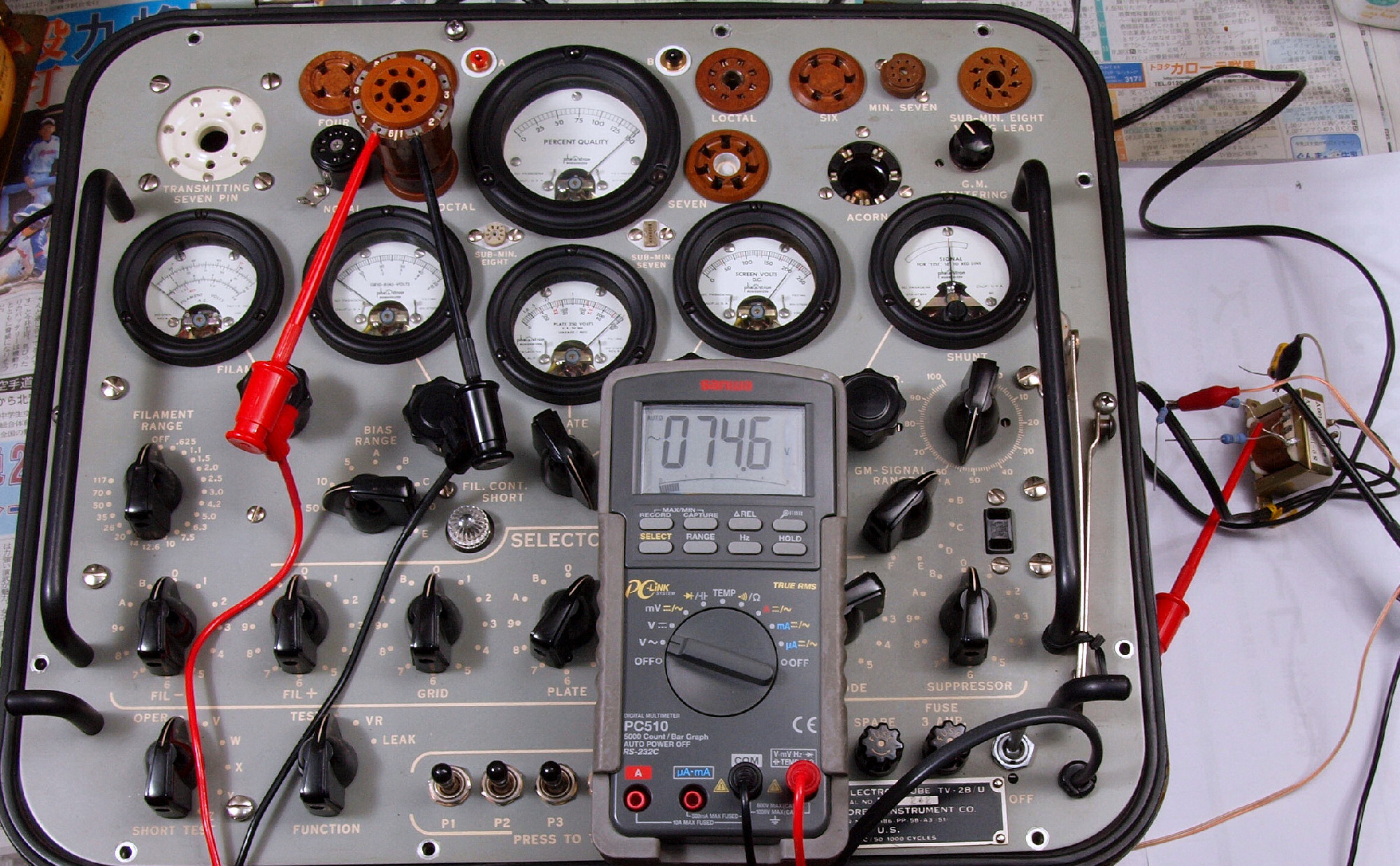

C31. 修理後. コントロールグリッド電圧(BiasVolt)=−2.5V電圧の調整。
C32. 修理後. コントロールグリッド電圧(BiasVolt)=−5V電圧の調整。
C33. 修理後. コントロールグリッド電圧(BiasVolt)=−25V電圧の調整。

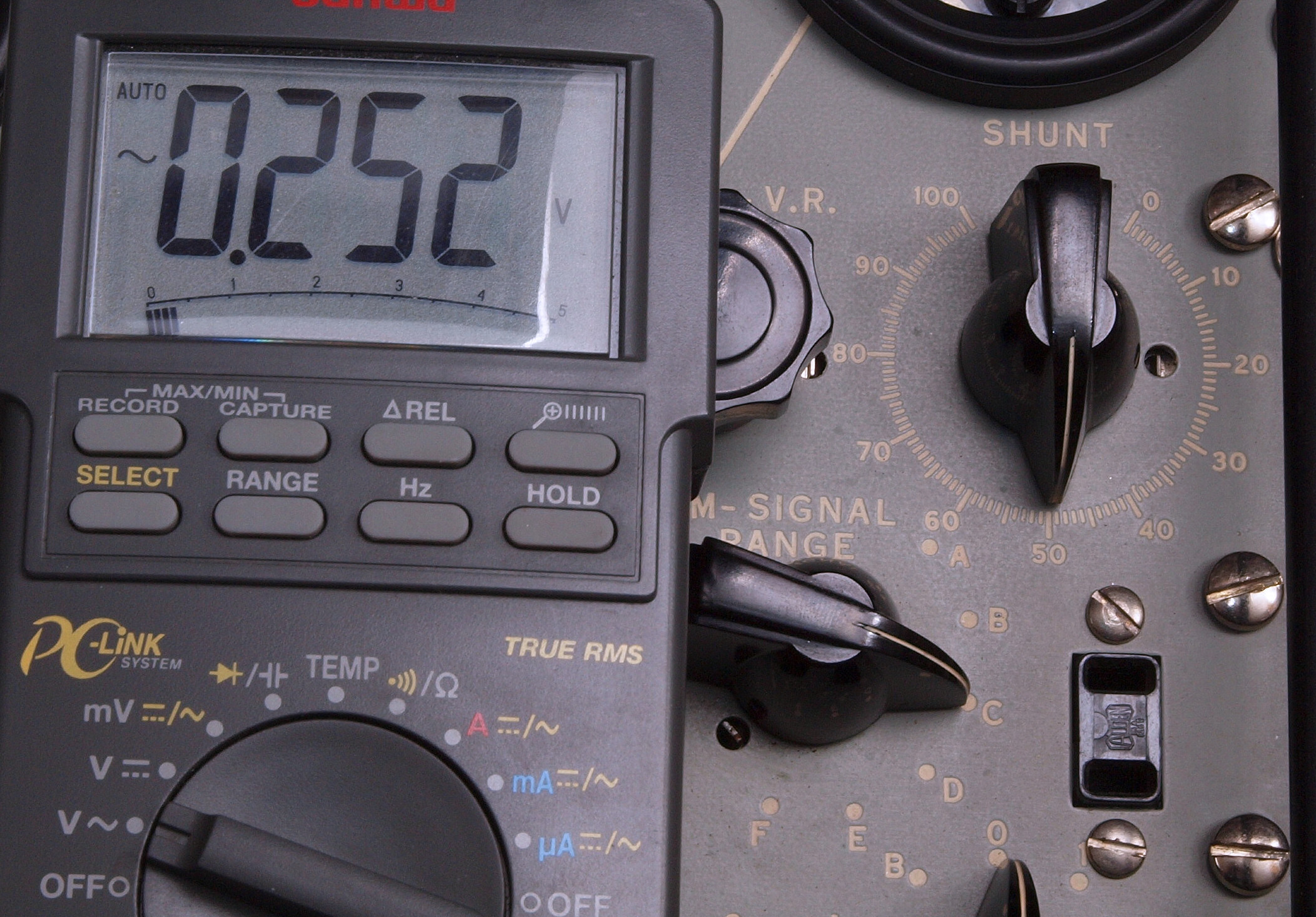

C41. 修理後. SignalVolt=交流 0.25V(Gm−SignalRange=A、B、C)
C42. 修理後. SignalVolt=交流 0.5V(Gm−SignalRange=D)
C43. 修理後. SignalVolt=交流 2.5V(Gm−SignalRange=E)

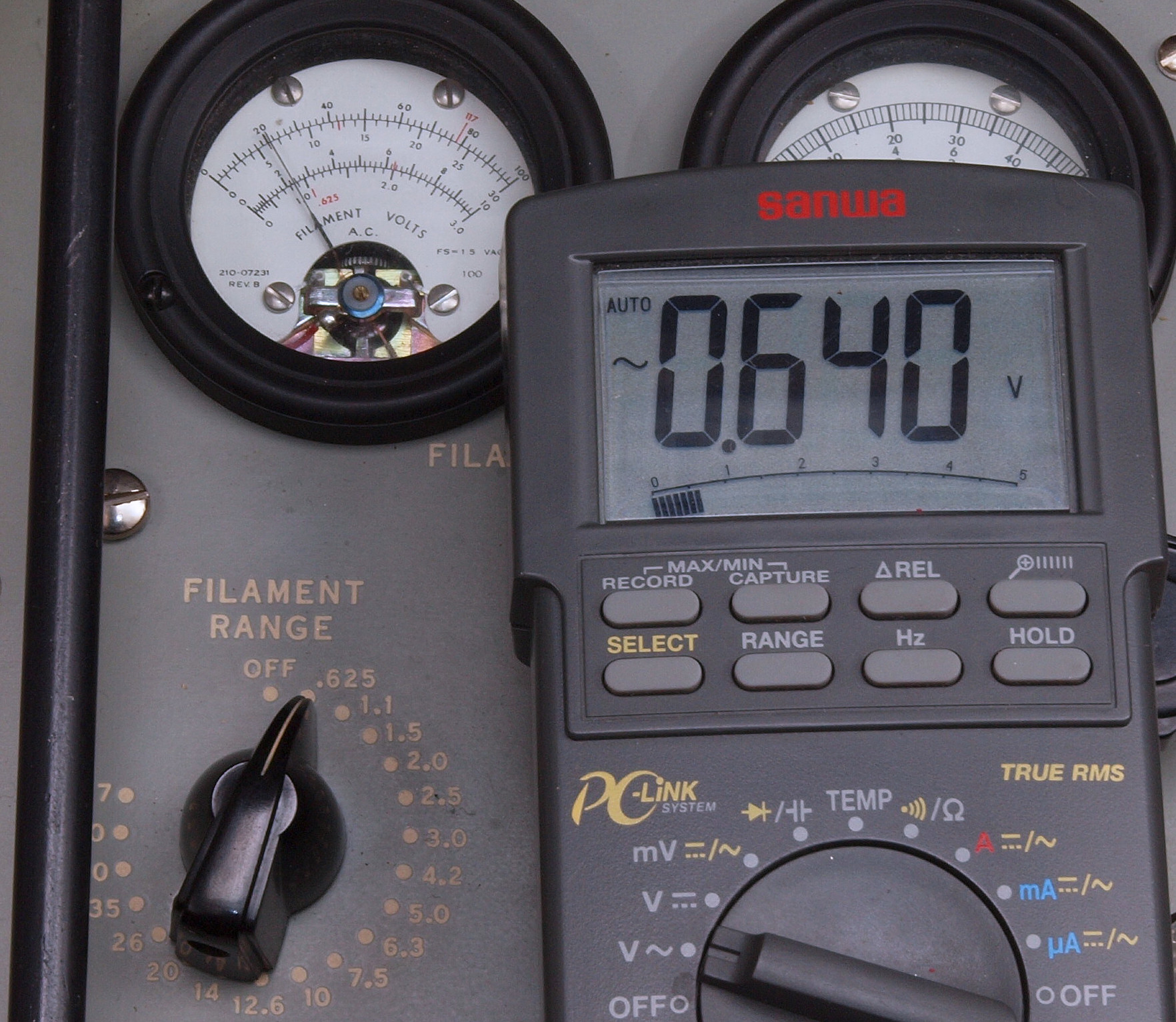

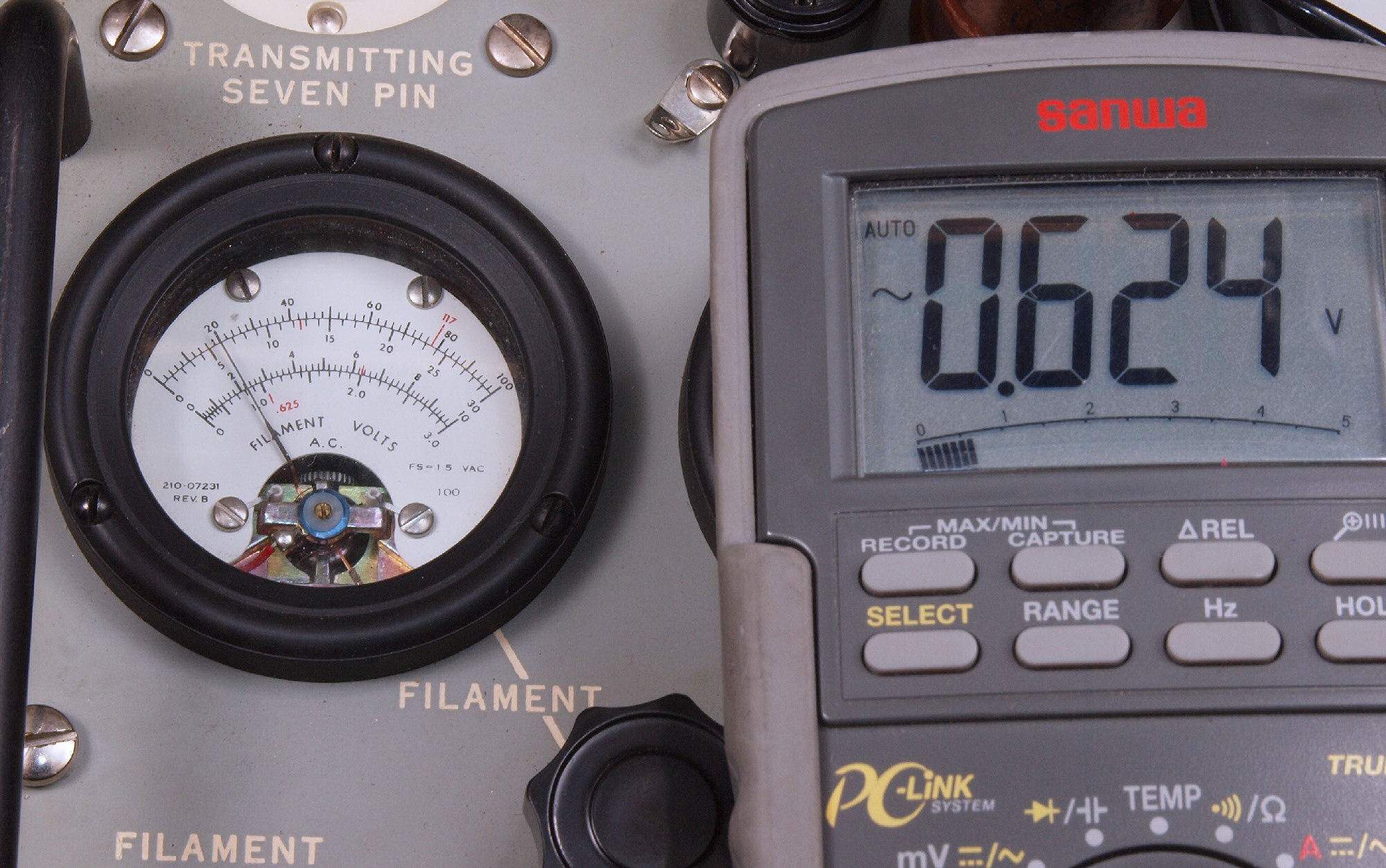

C51. 修理後. ヒータ電圧=0.625V電圧の調整、 亜酸化銅整流器が劣化しているのでこの程度。
                        メーターは完全密閉型なので、修理不可!
                        メーターを分解出来れば、「この様」に修理可能です
C52. 修理後. ヒータ電圧=1.1V電圧の調整。
C53. 修理後. ヒータ電圧=1.5V電圧の調整。

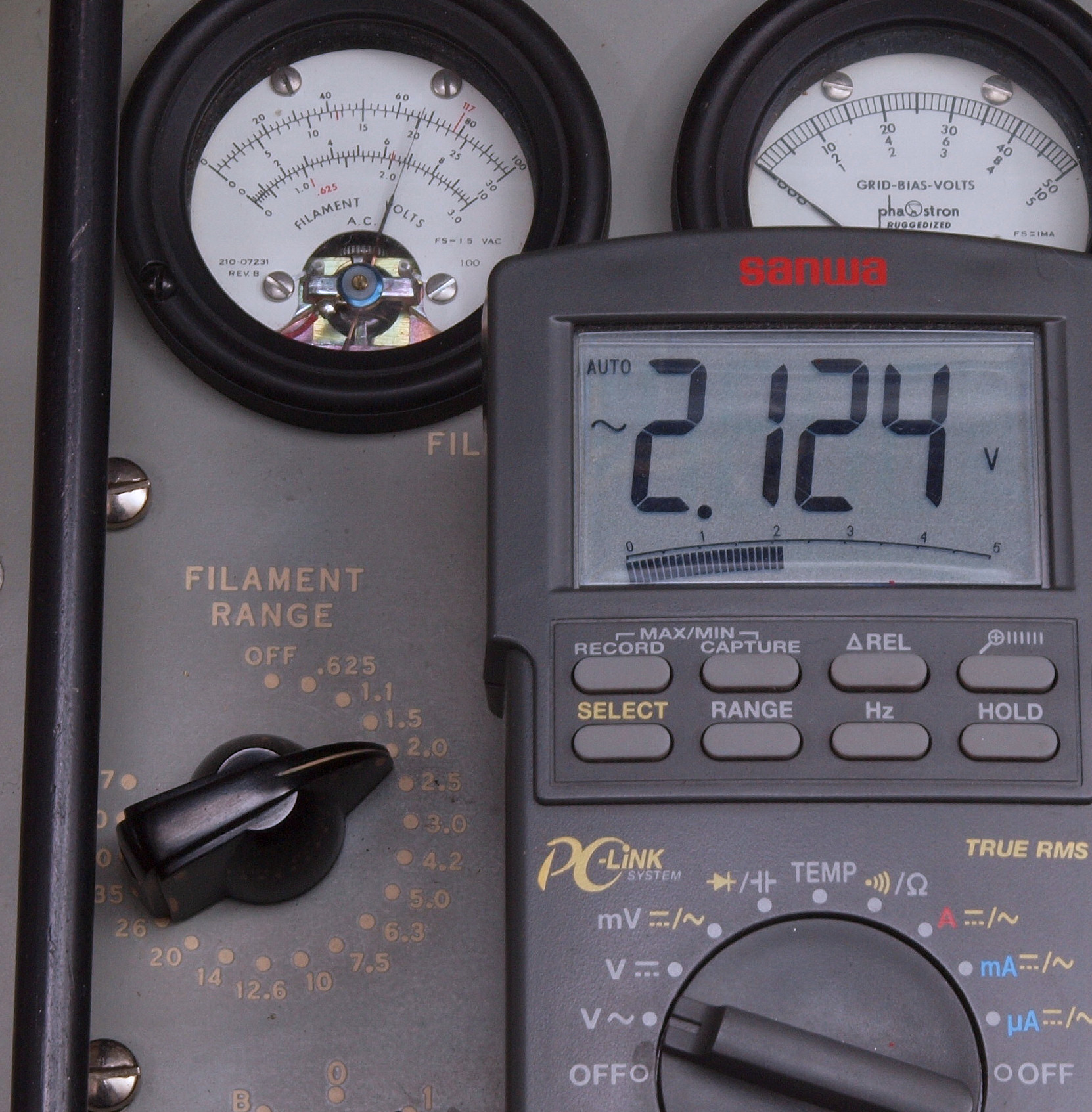

C54. 修理後. ヒータ電圧=2.0V電圧の調整。

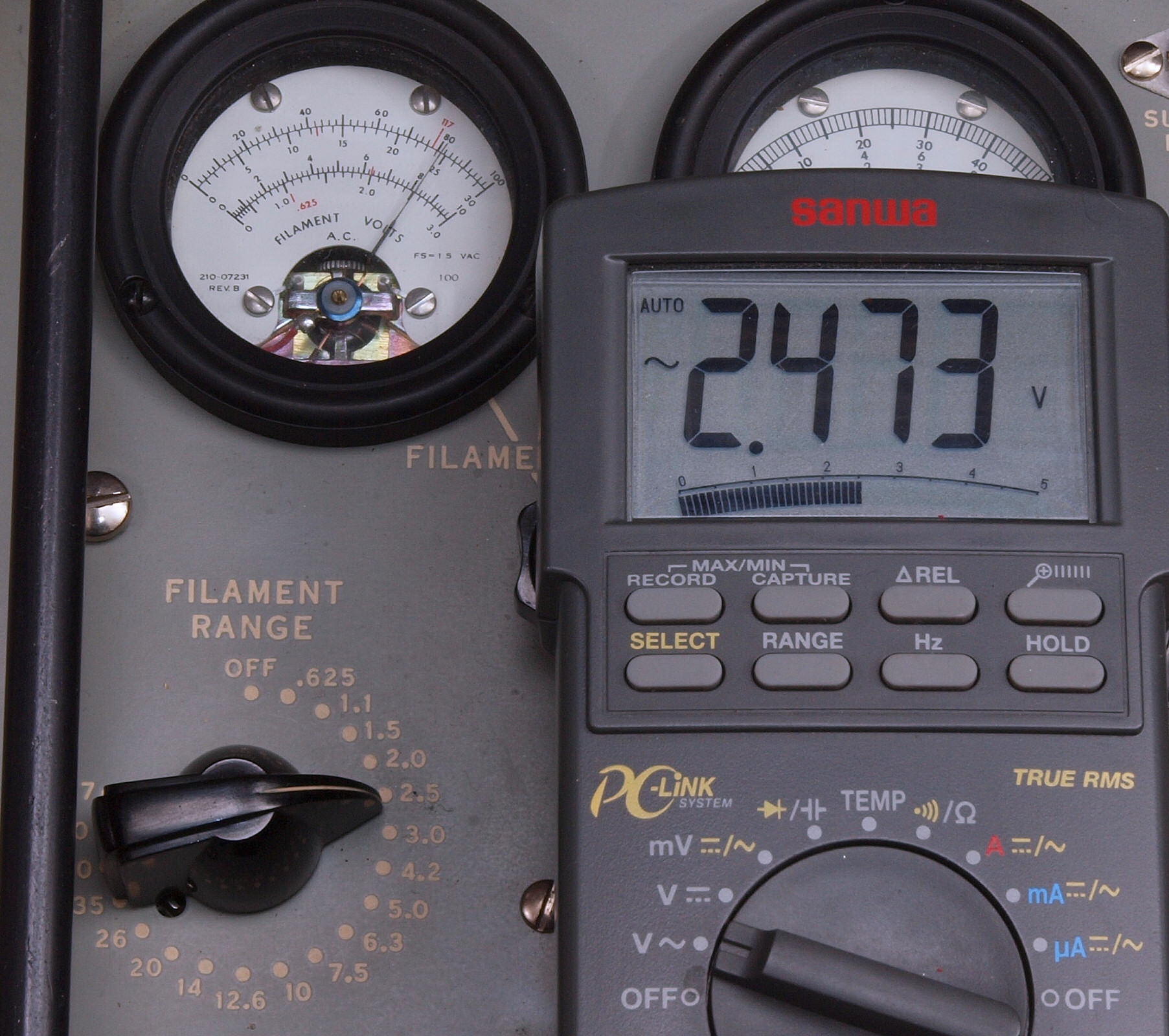

C55. 修理後. ヒータ電圧=2.5V電圧の調整。

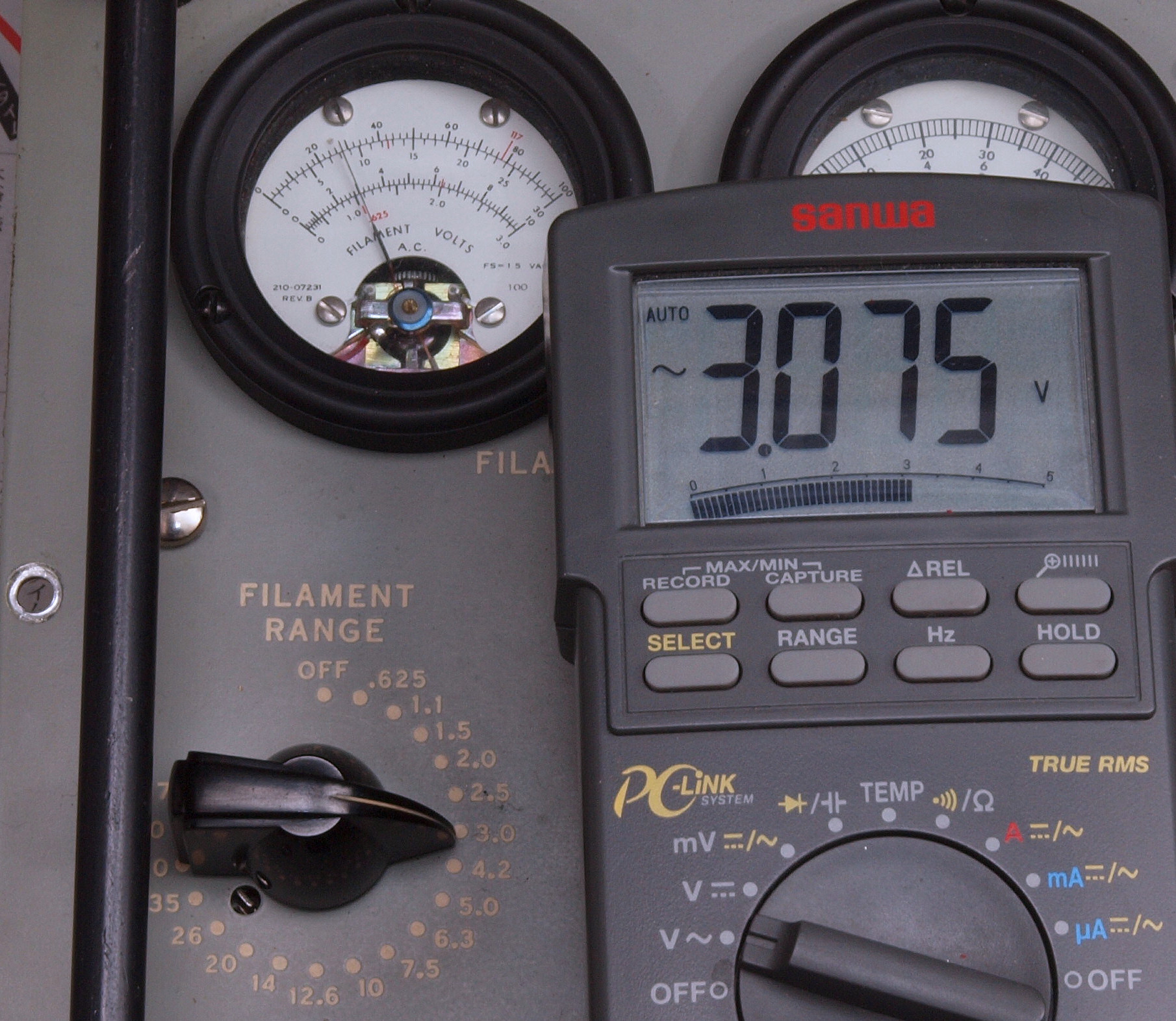

C56. 修理後. ヒータ電圧=3.0V電圧の調整。

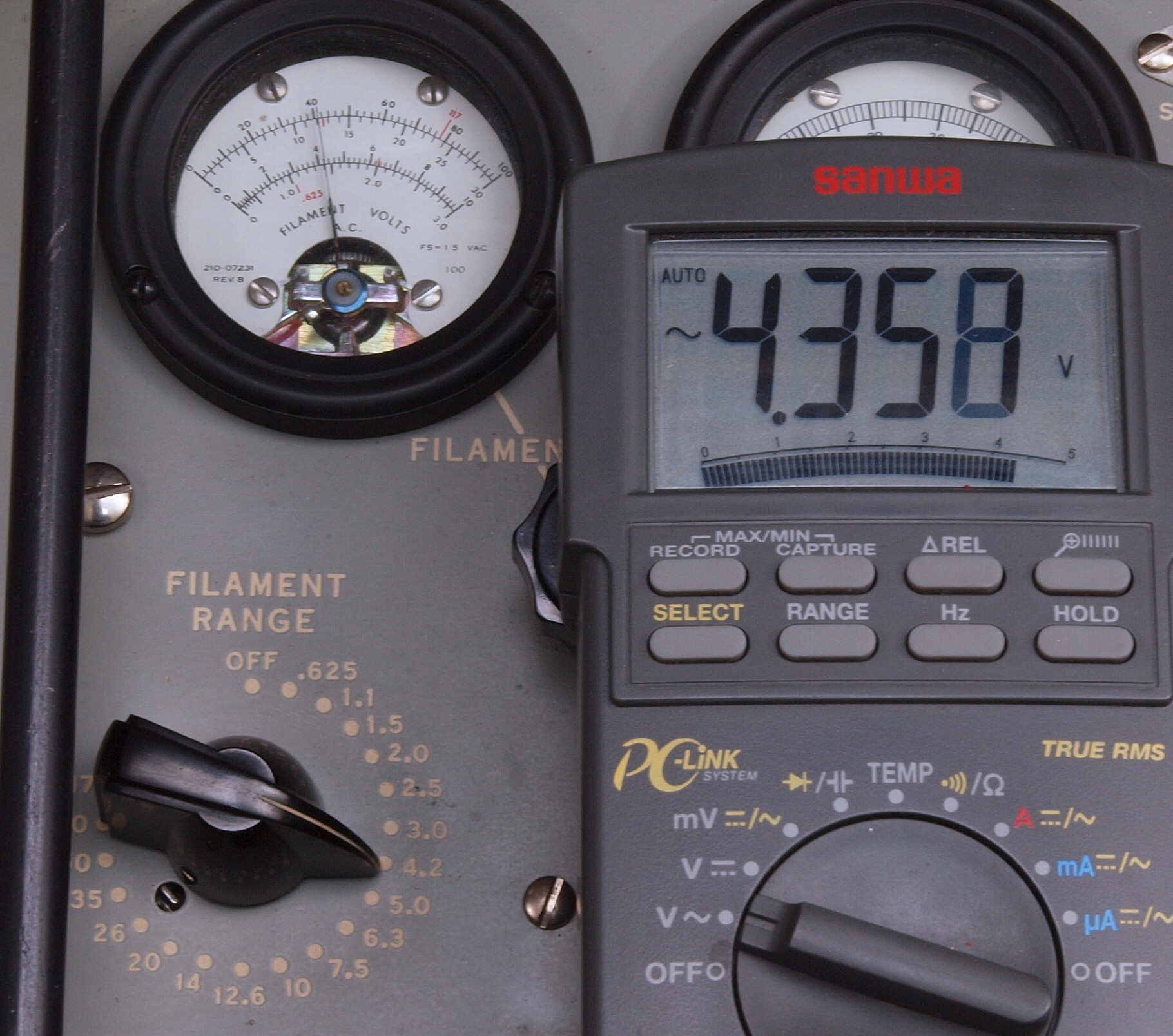

C57. 修理後. ヒータ電圧=4.2V電圧の調整。
C58. 修理後. ヒータ電圧=5.0V電圧の調整。

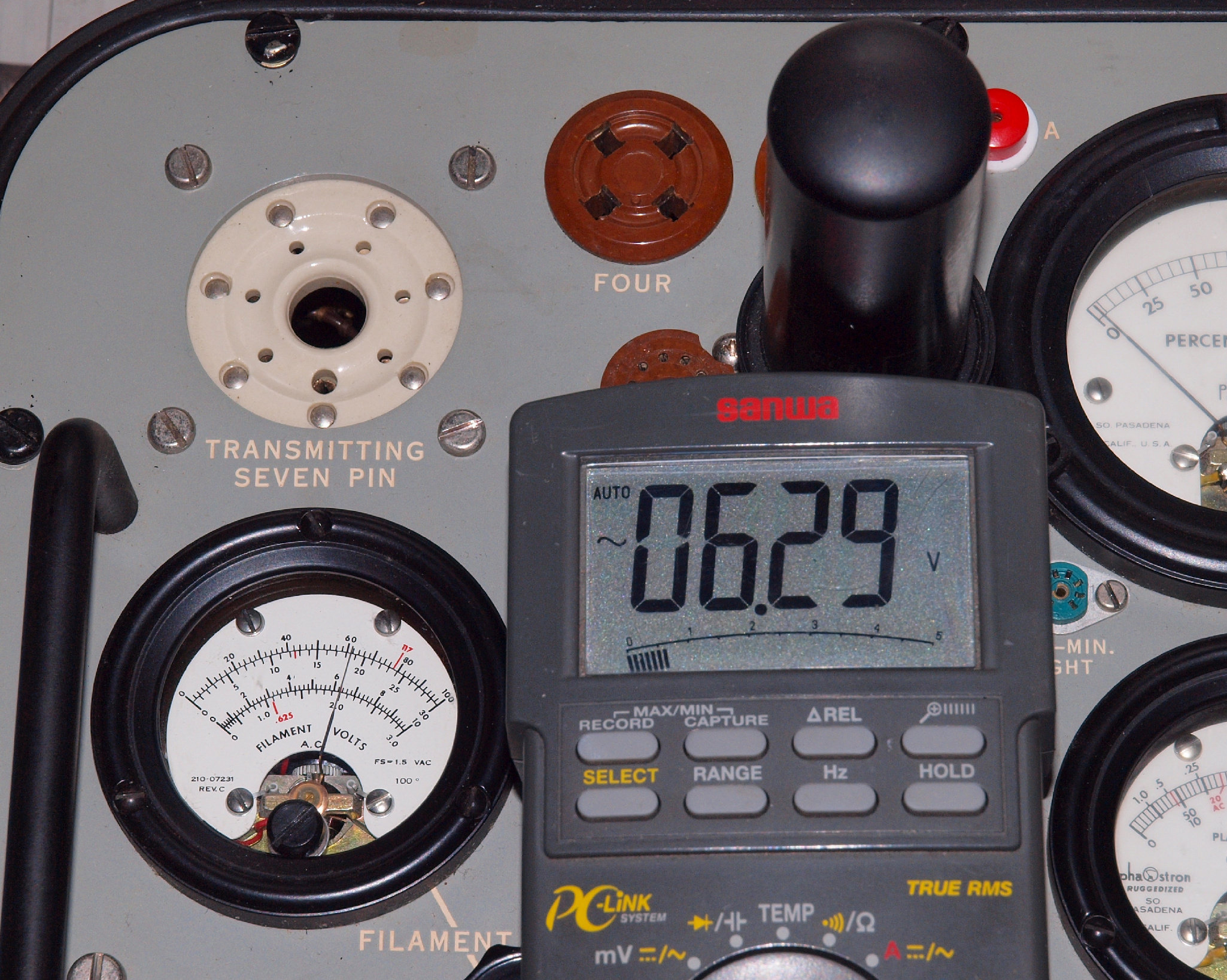

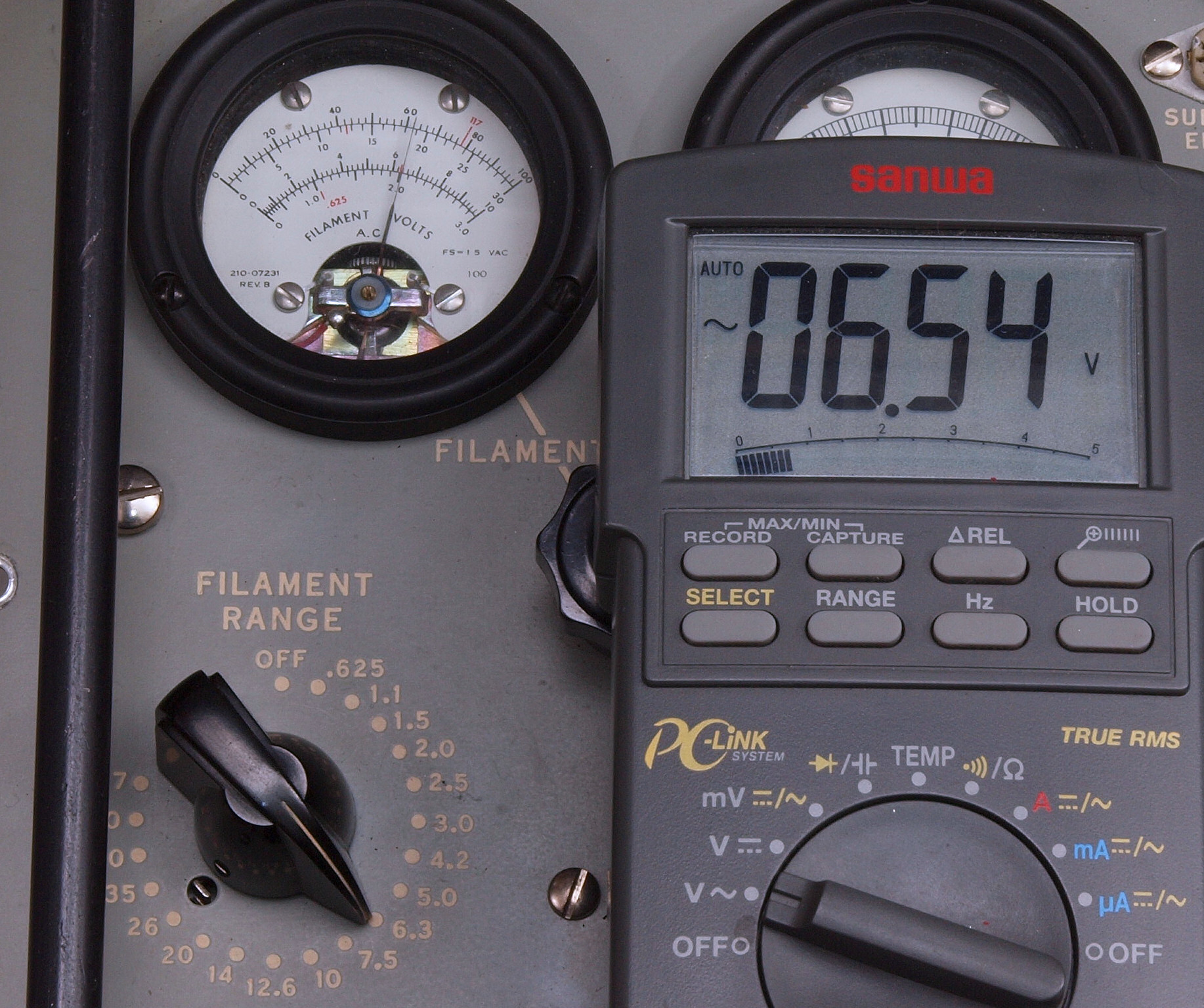

C59. 修理後. ヒータ電圧=6.3V電圧の調整。
C5A. 修理後. ヒータ電圧=7.5V電圧の調整。
C5B. 修理後. ヒータ電圧=10V電圧の調整。
C5C. 修理後. ヒータ電圧=12.6V電圧の調整。
C5D. 修理後. ヒータ電圧=14V電圧の調整。

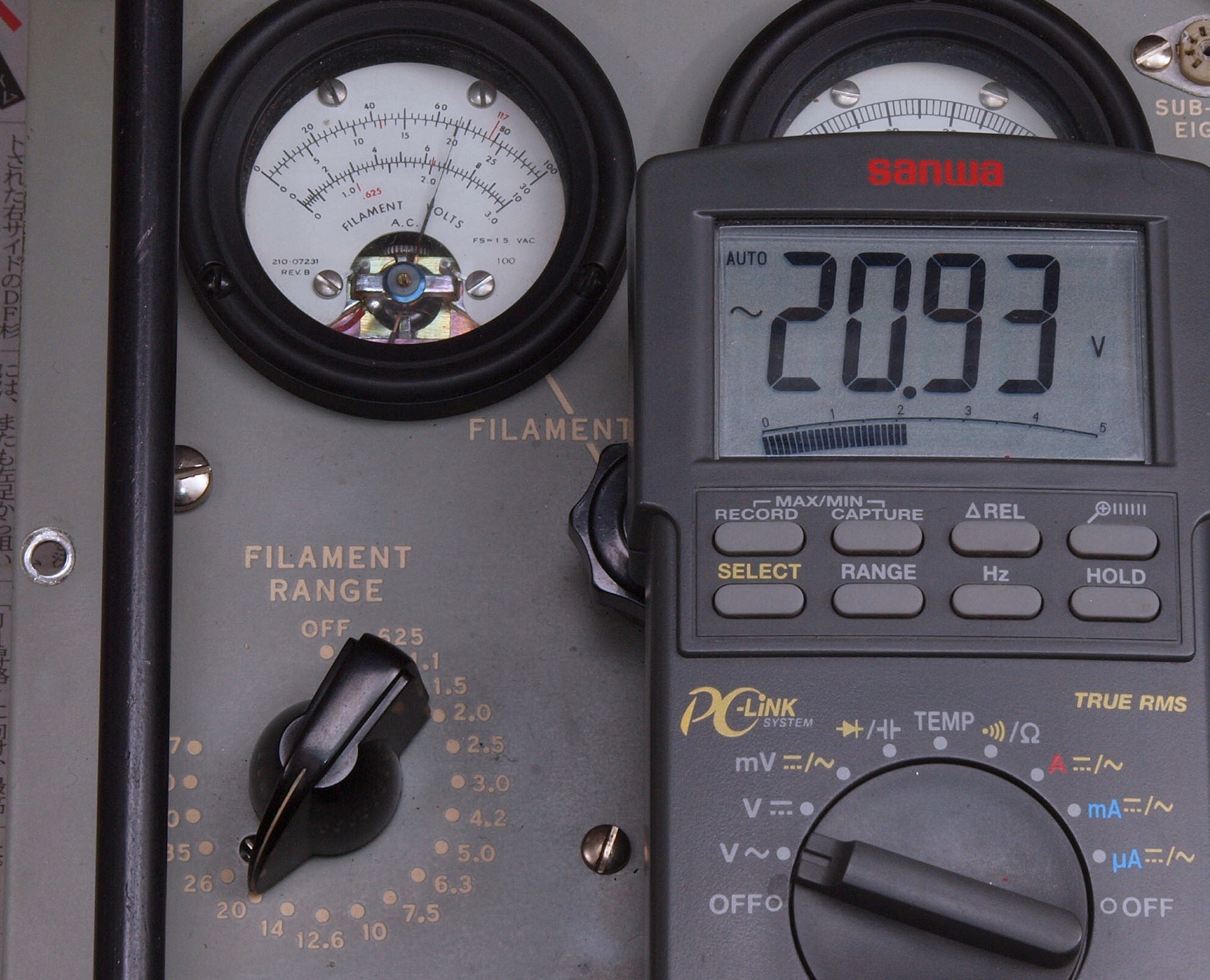

C5E. 修理後. ヒータ電圧=20V電圧の調整。

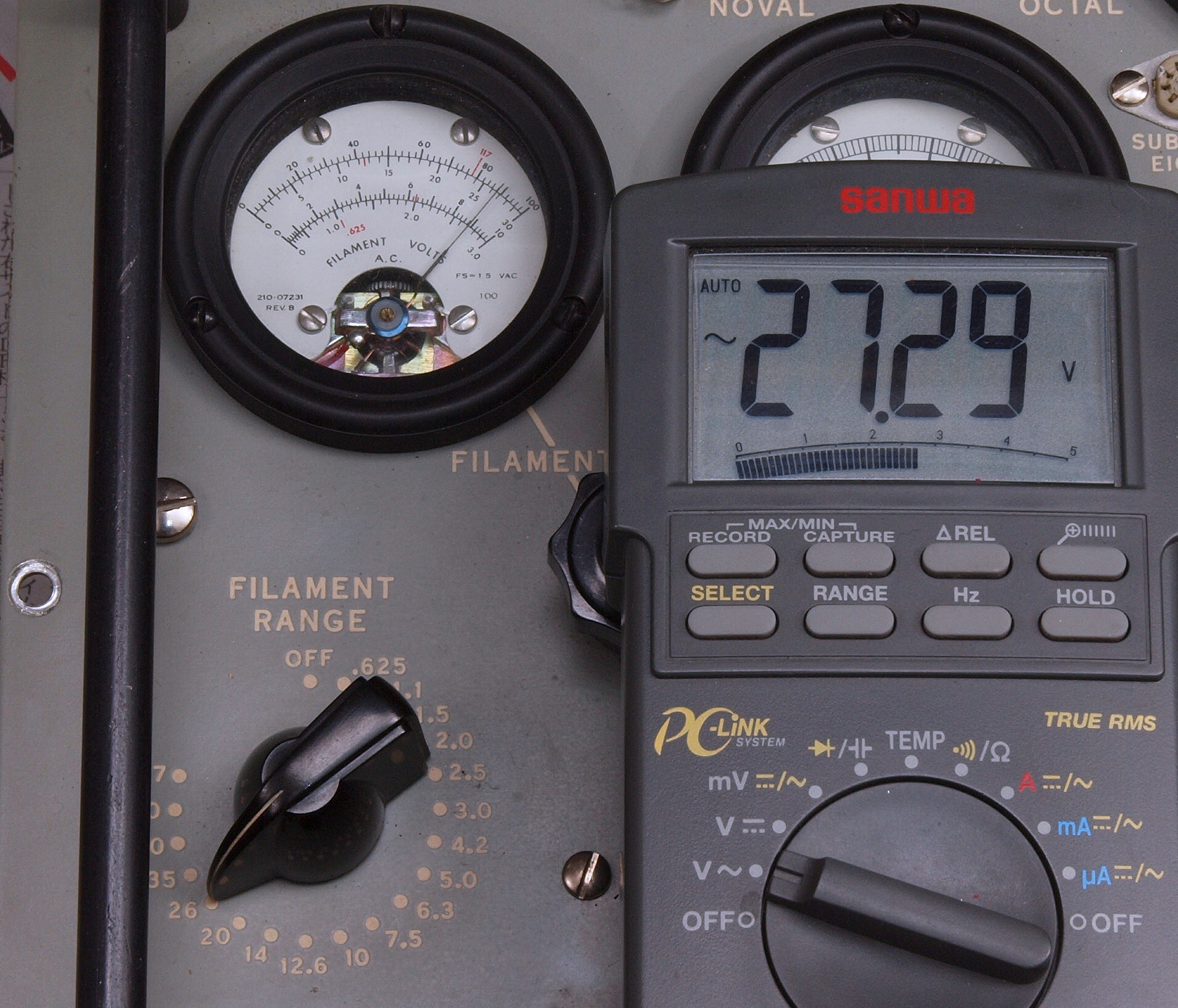

C5F. 修理後. ヒータ電圧=26V電圧の調整。

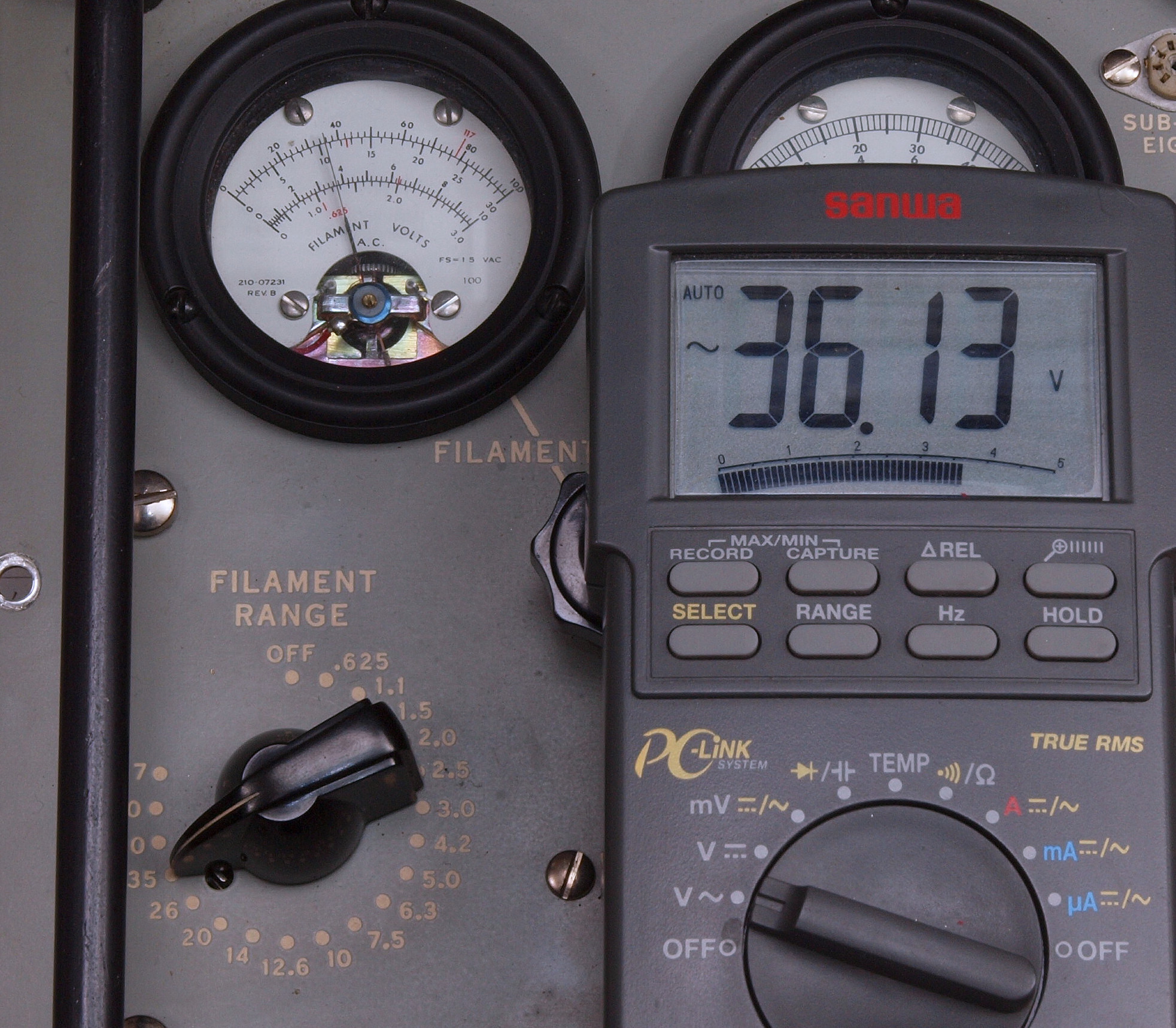

C5G. 修理後. ヒータ電圧=35V電圧の調整。

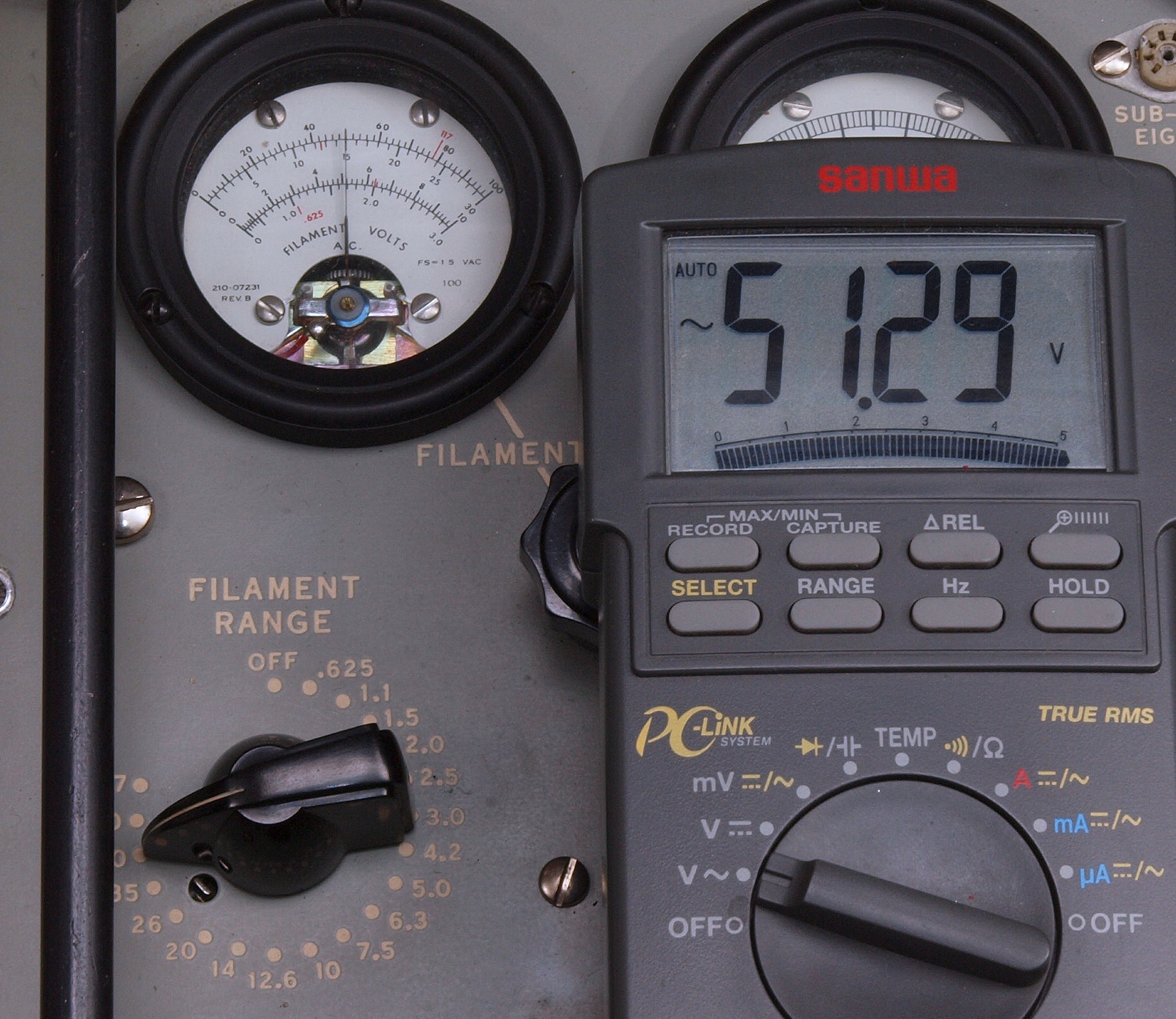

C5H. 修理後. ヒータ電圧=50V電圧の調整。

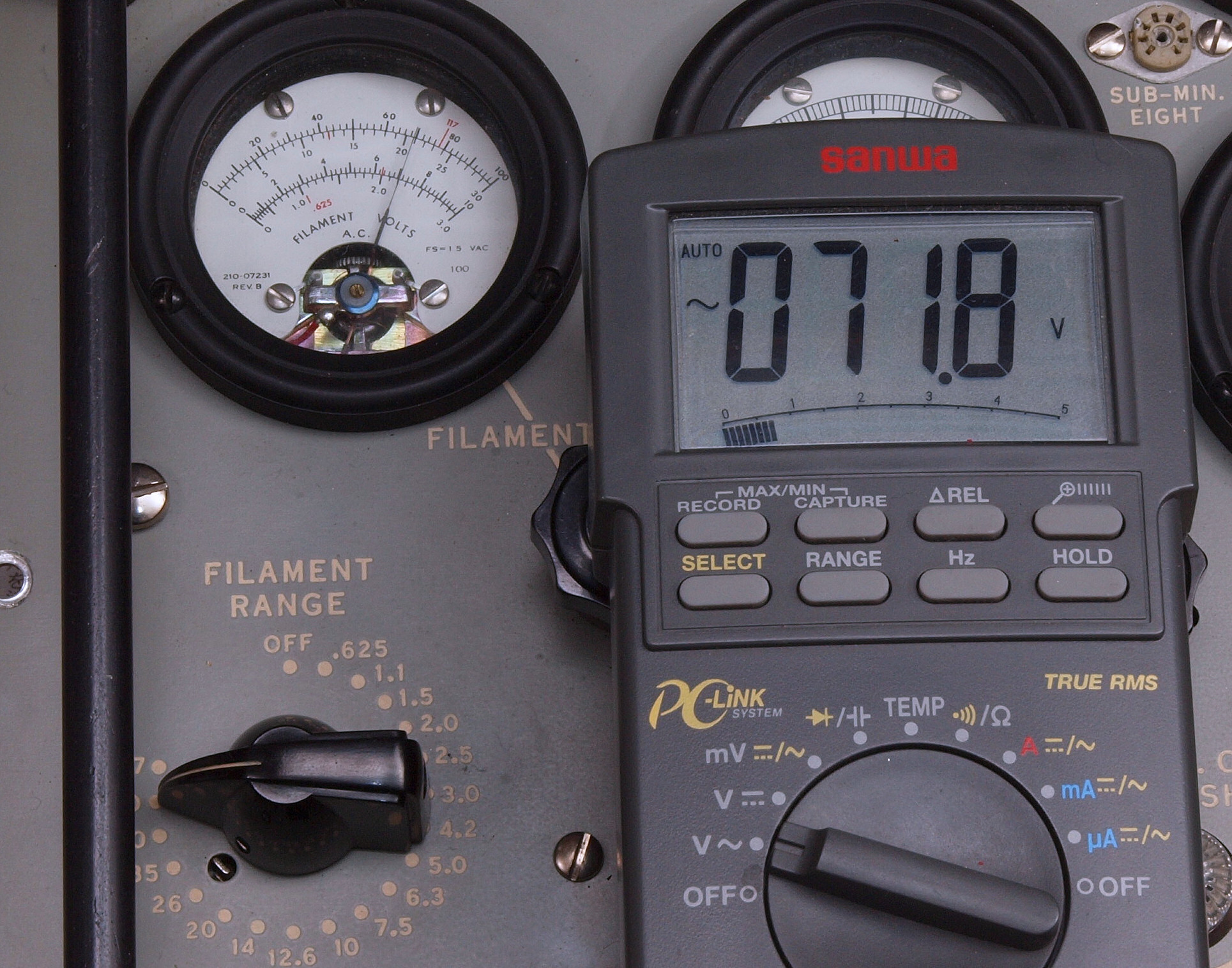

C5I. 修理後. ヒータ電圧=70V電圧の調整。

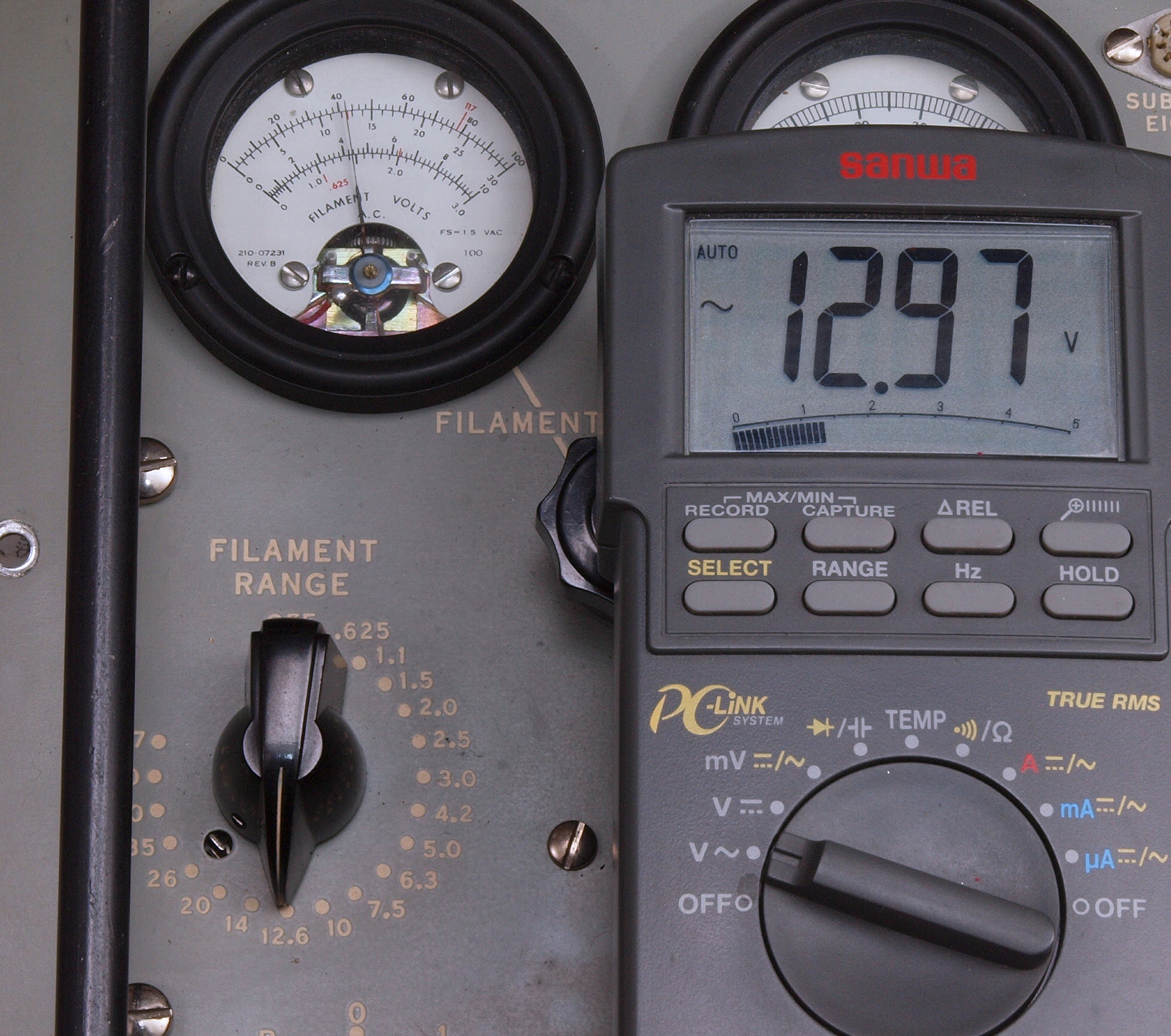

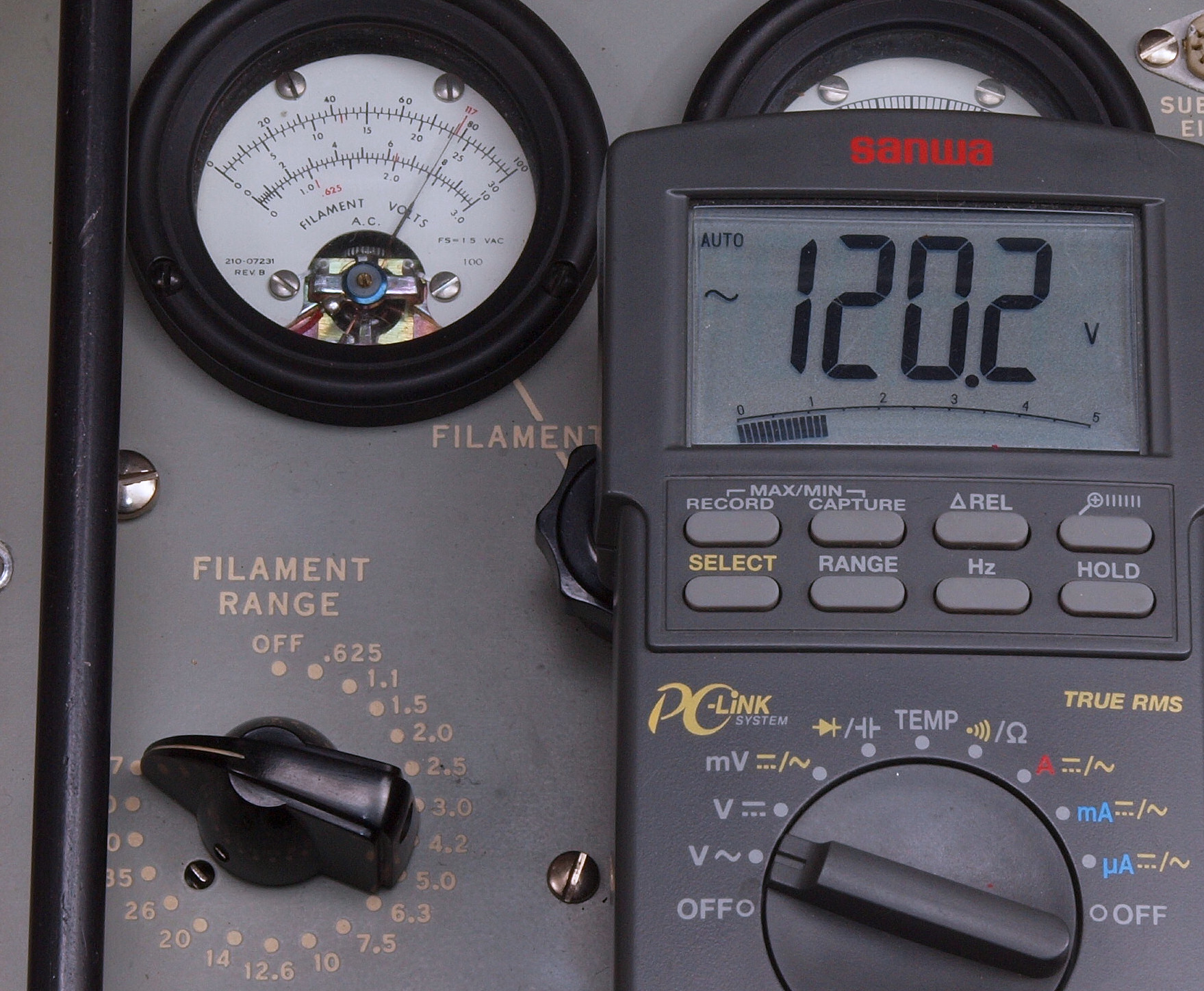

C5J. 修理後. ヒータ電圧=117V電圧の調整。

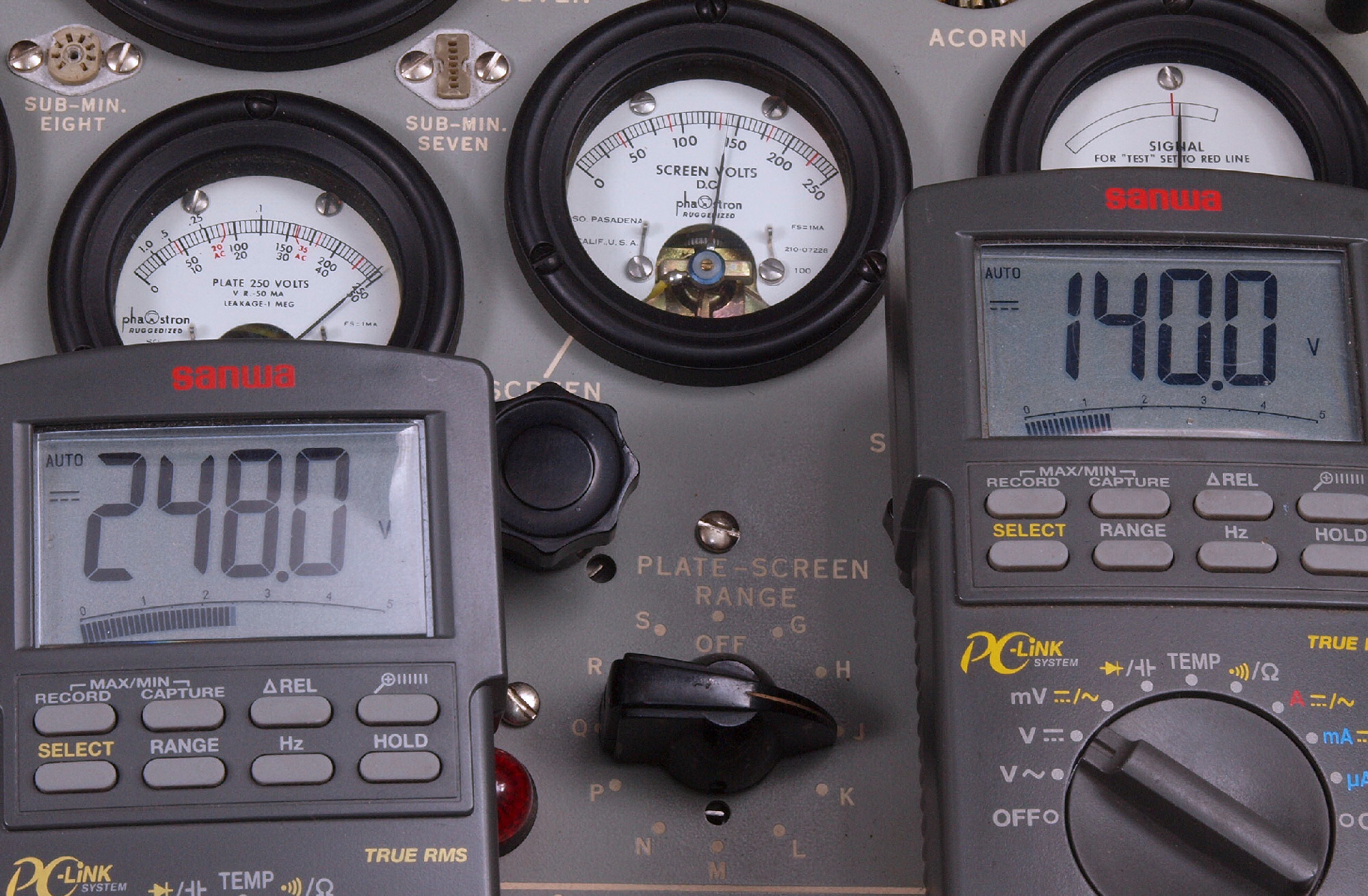

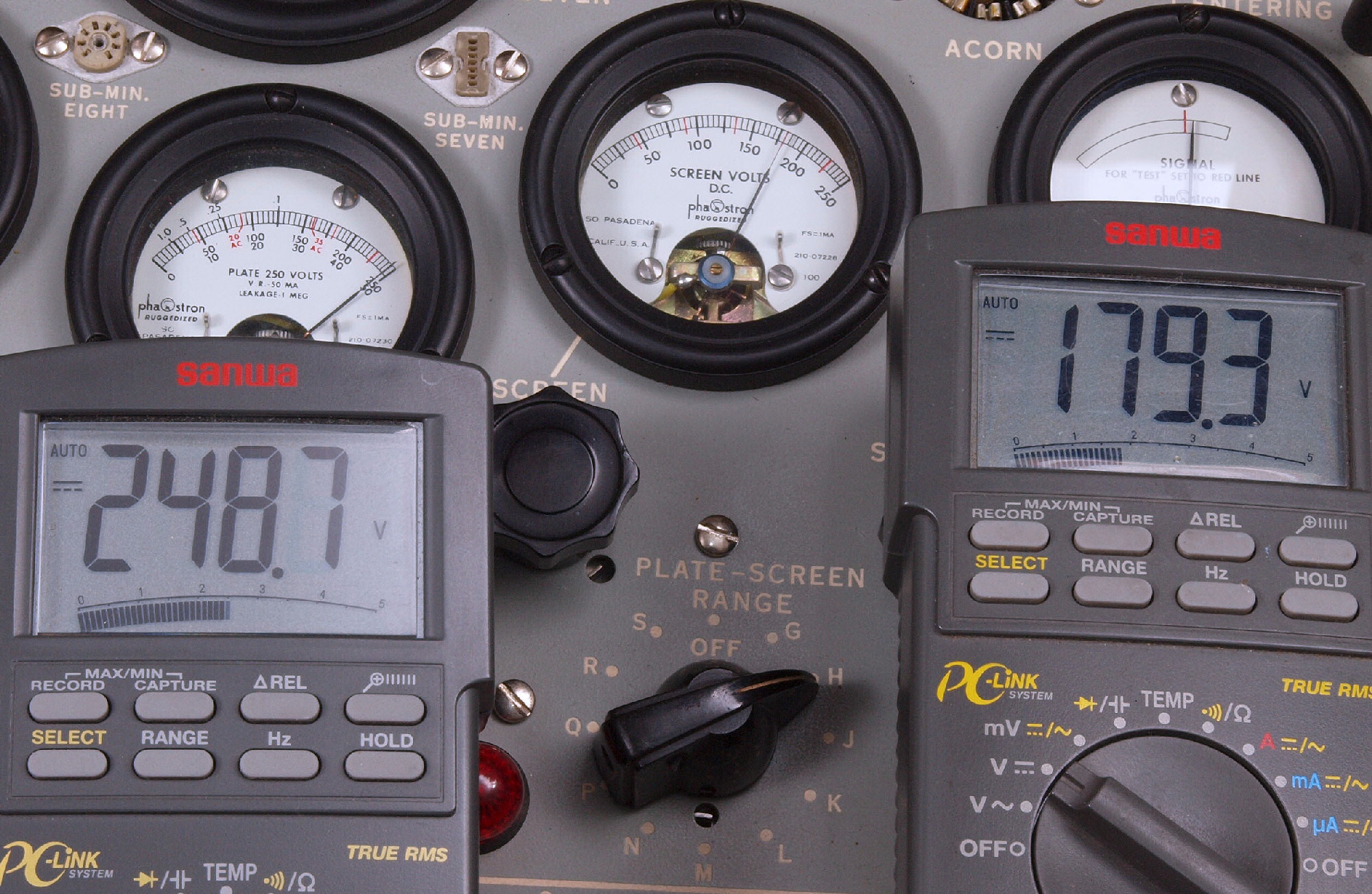

C61. 修理後. Plate-Screen-Range=G、 PlateVolt=250V、 ScreenVolt=250V。

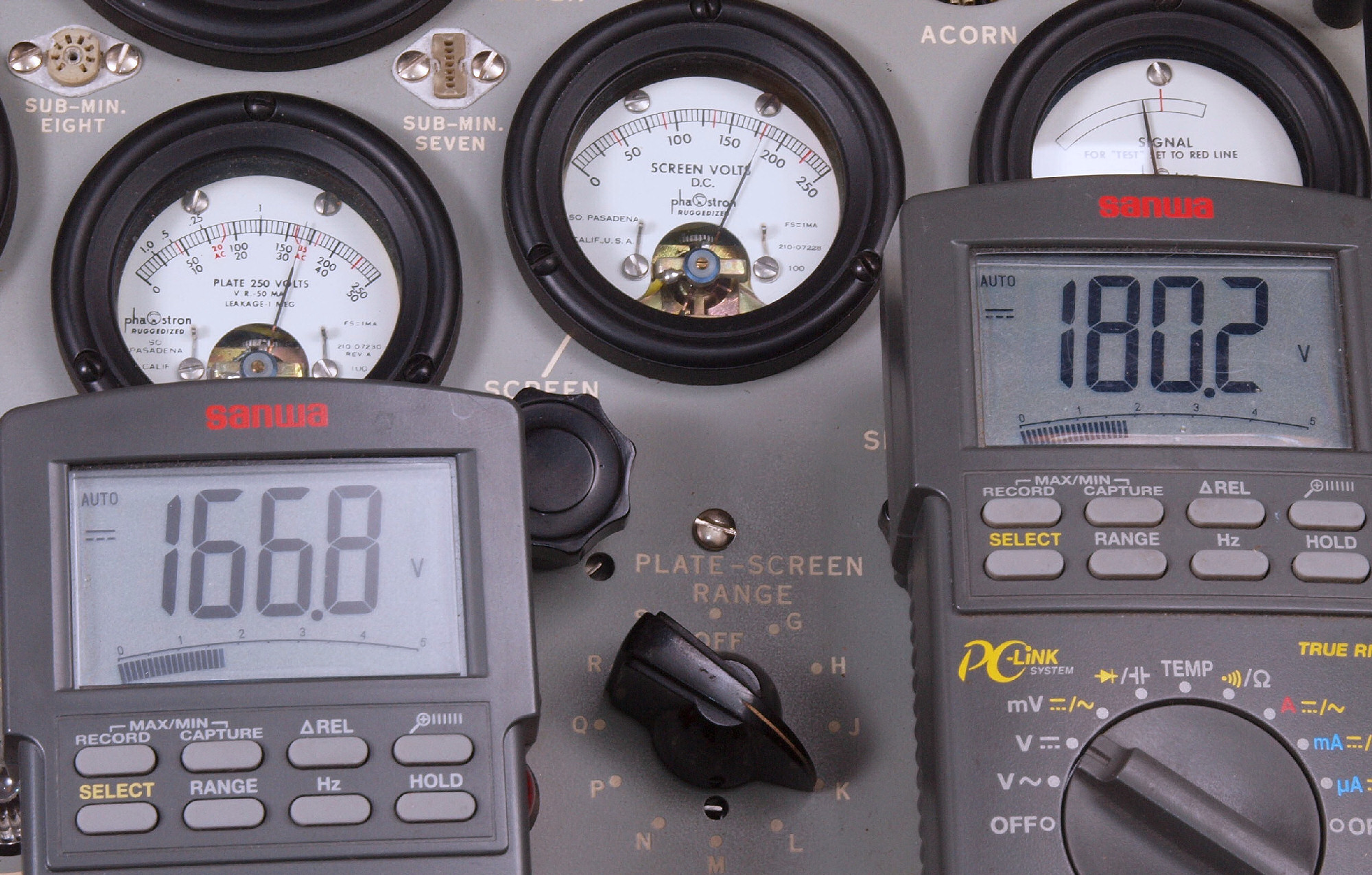

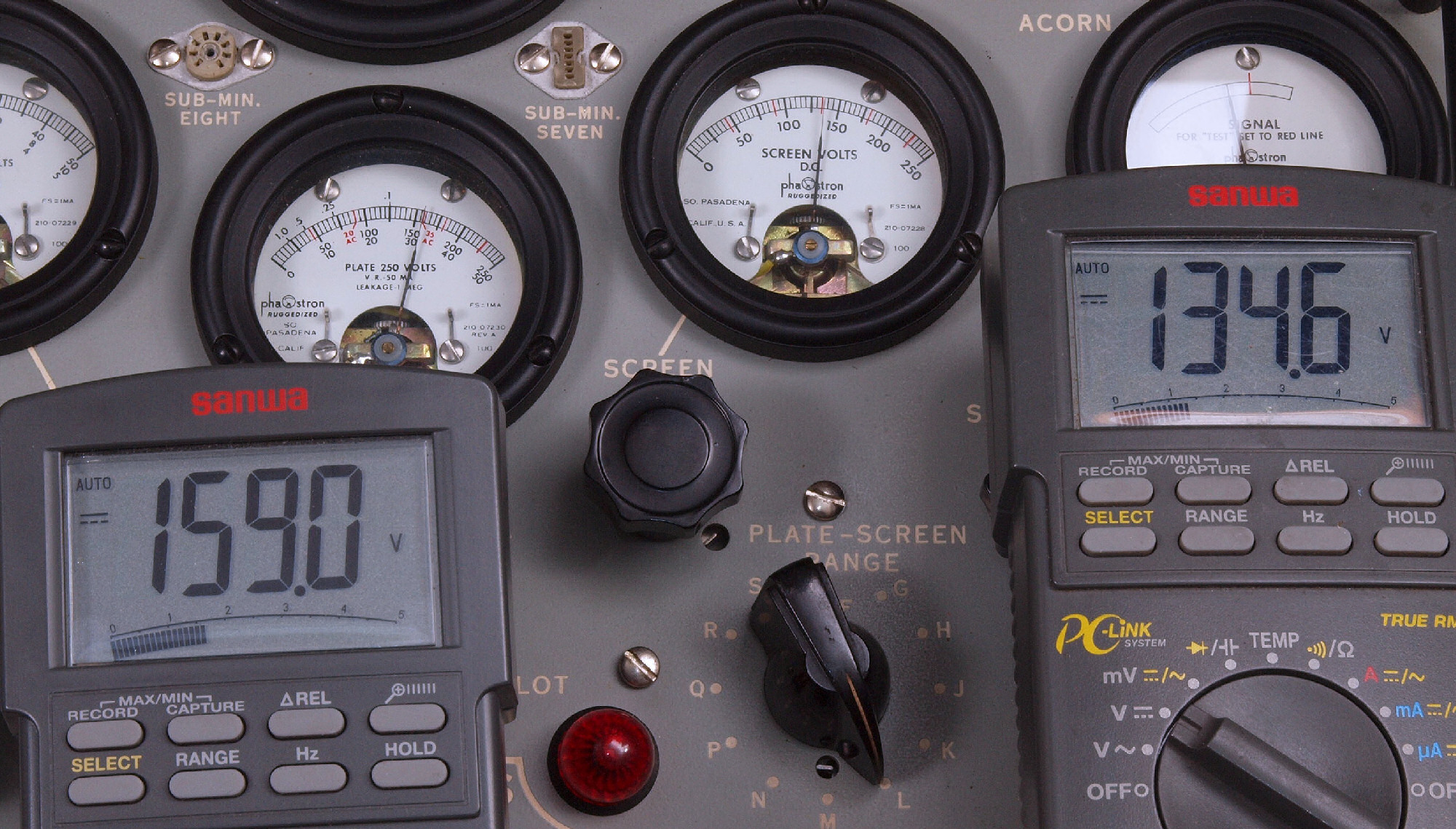

C62. 修理後. Plate-Screen-Range=H、 PlateVolt=250V、 ScreenVolt=180V。
C63. 修理後. Plate-Screen-Range=J、 PlateVolt=250V、 ScreenVolt=135V。
C64. 修理後. Plate-Screen-Range=K、 PlateVolt=125V、 ScreenVolt=180V。
C65. 修理後. Plate-Screen-Range=L、 PlateVolt=125V、 ScreenVolt=135V。
C66. 修理後. Plate-Screen-Range=M、 PlateVolt=125V、 ScreenVolt=90V。
C67. 修理後. Plate-Screen-Range=N、 PlateVolt=90V、 ScreenVolt=90V。
C68. 修理後. Plate-Screen-Range=P、 PlateVolt=90V、 ScreenVolt=45V。

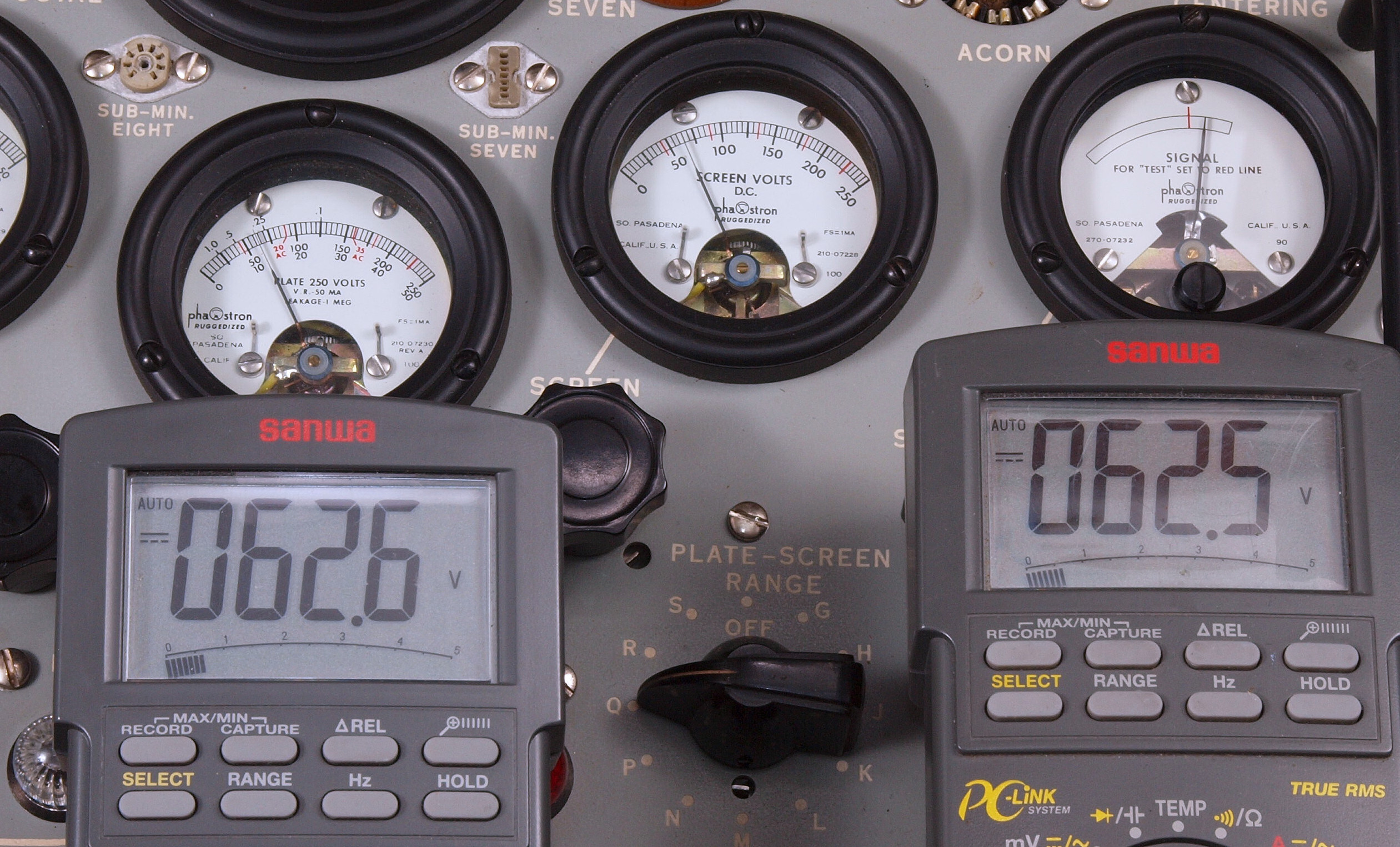

C69. 修理後. Plate-Screen-Range=Q、 PlateVolt=62.5V。
C6A. 修理後. Plate-Screen-Range=R、 PlateVolt=AC31.5V。
C6B. 修理後. Plate-Screen-Range=S、 PlateVolt=AC21V。

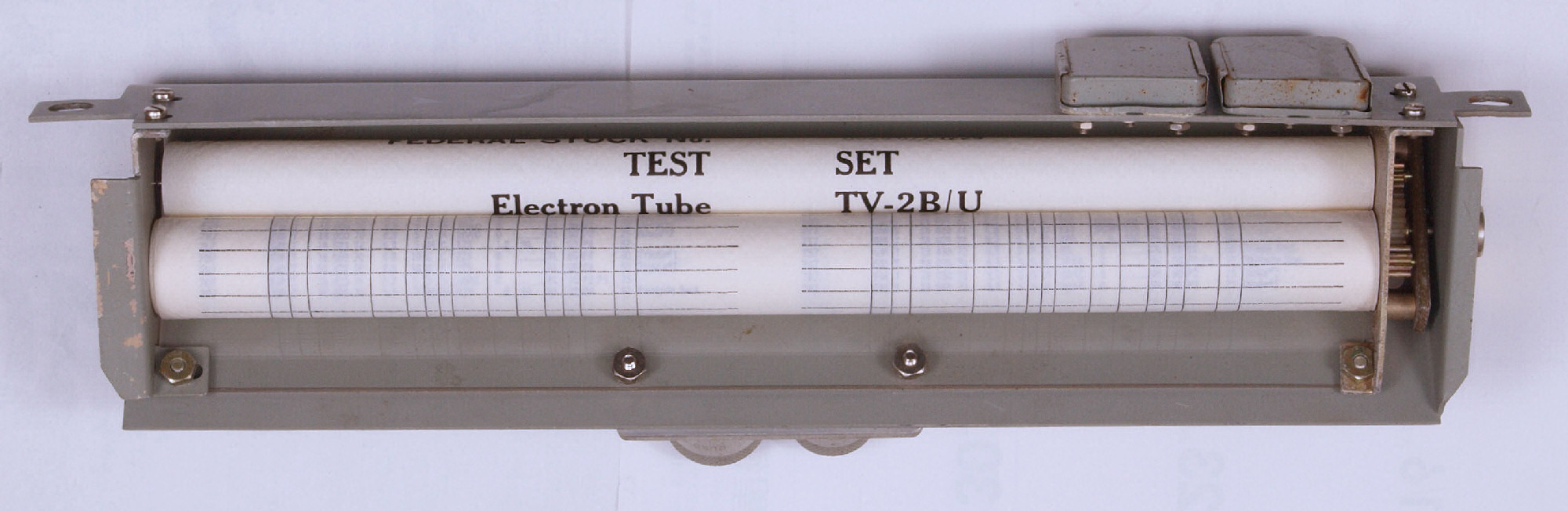

C81. 修理前 ロール(チャート)

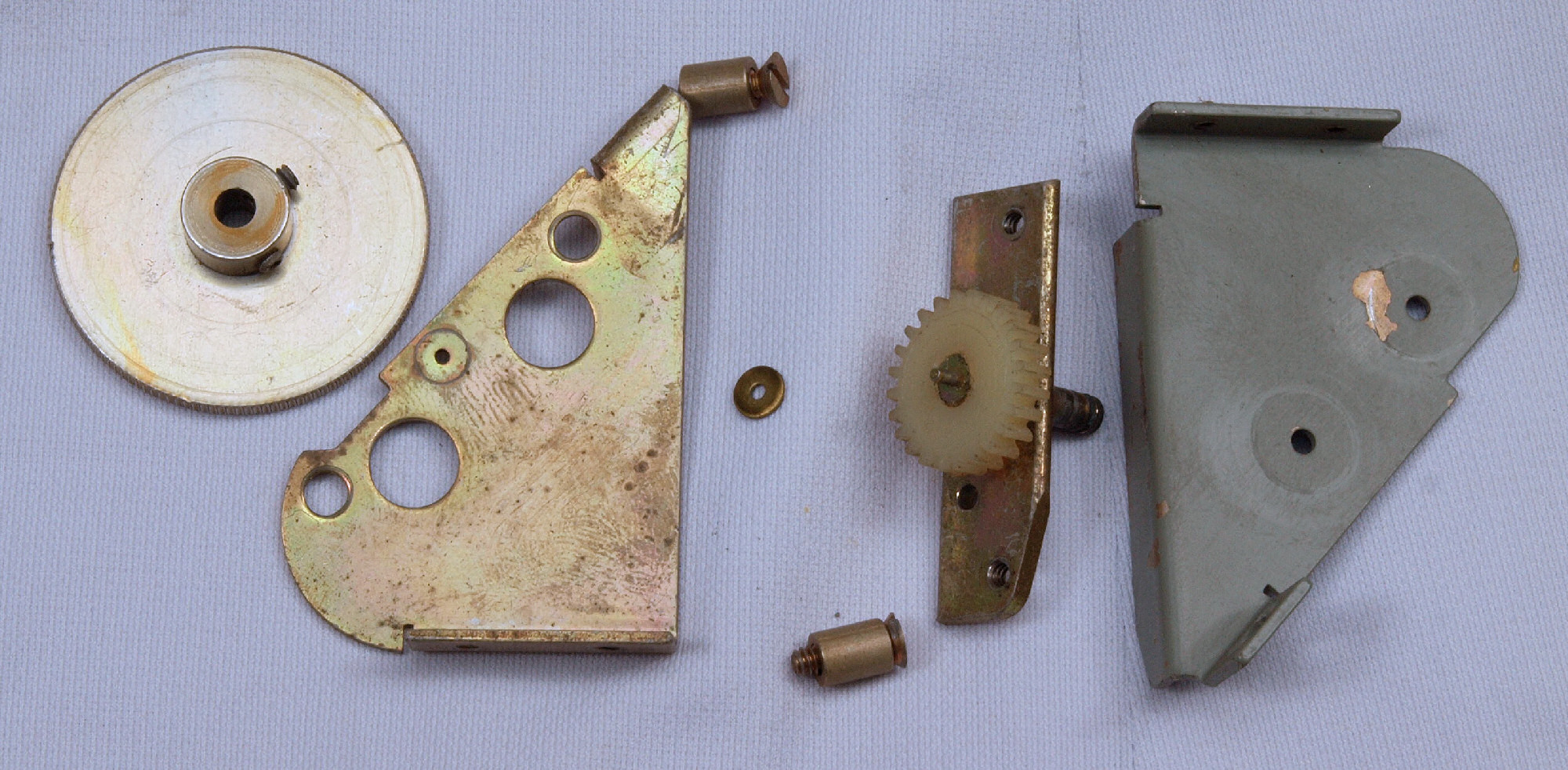

C82. 修理中 ロール(チャート)、 回転部分を分解・清掃。

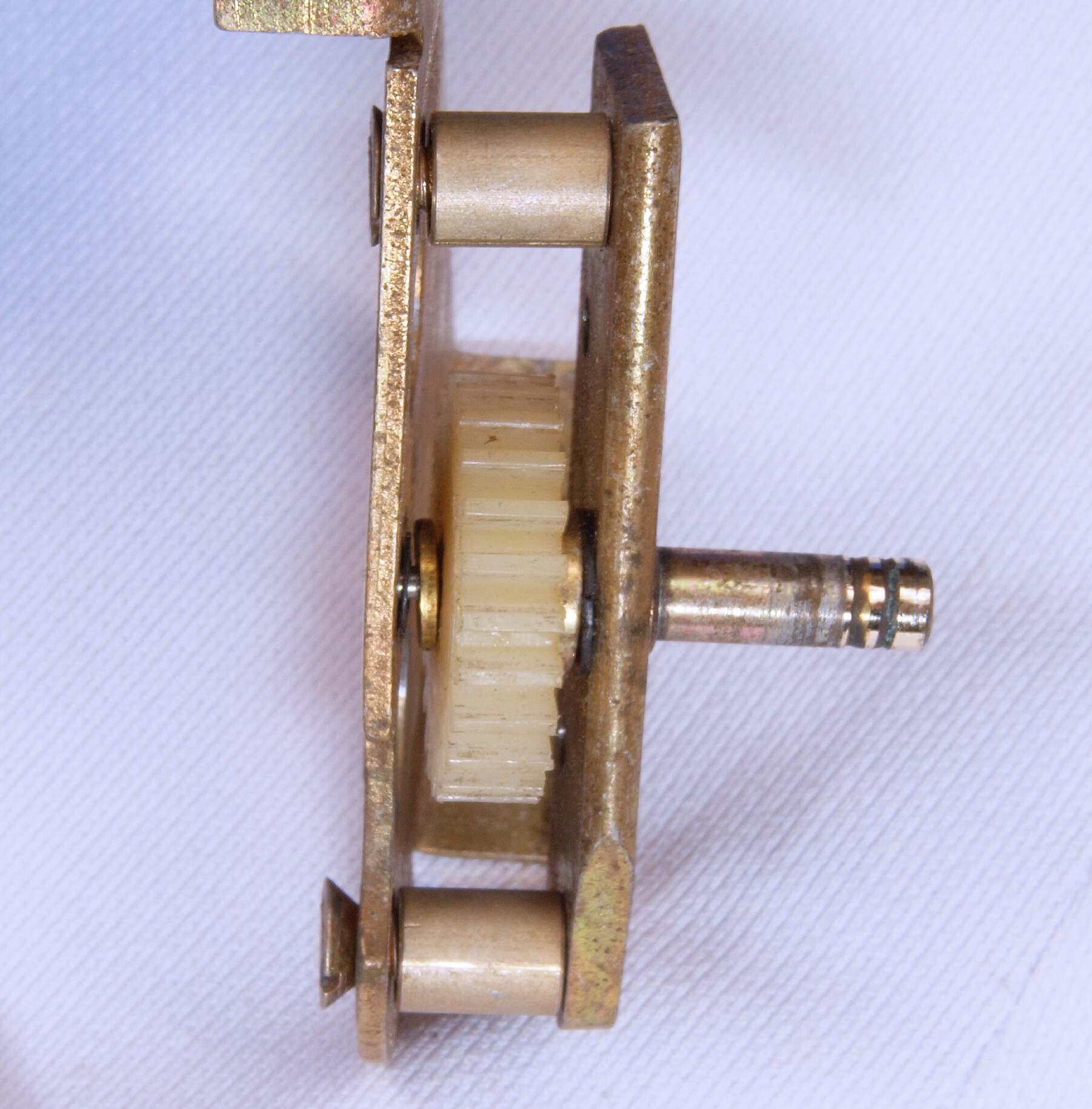

C83. 修理中 ロール(チャート)、 送り出し歯車の軸にテフロンライナーを入れる。
C84. 修理中 ロール(チャート)、 チャート軸にテフロンライナーを2枚入れる。
C85. 修理後 ロール(チャート)、 止めネジも左右取り付ける。

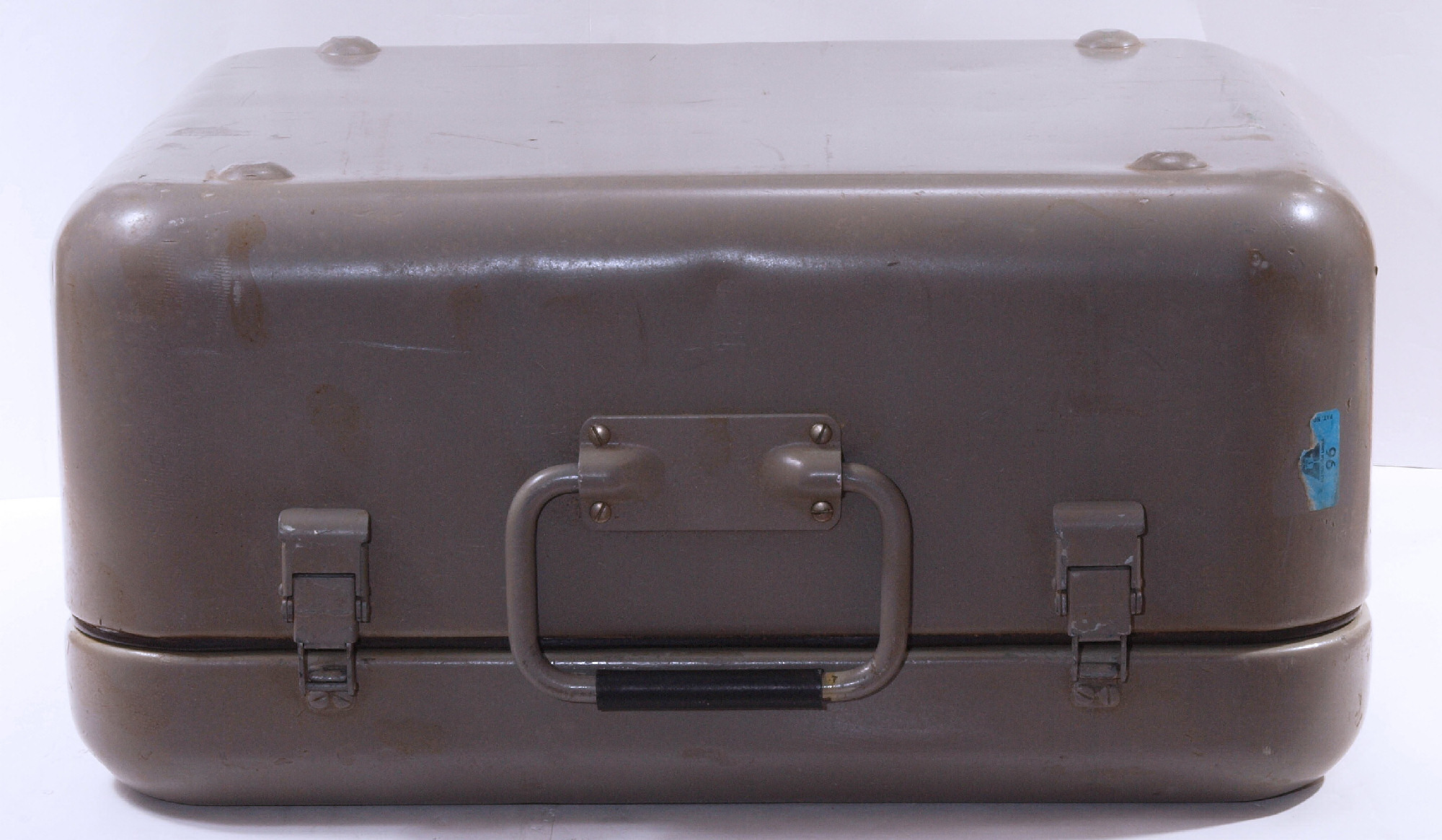

C91. 修理前 取っ手。
C92. 修理中 取っ手、 軸受けにテフロンライナーを取り付け、 取ってに熱収縮チューブを2重に挿入。
C93. 修理後 取っ手。
CA1. 「整流管83」、「整流管6X4」をダイオードに交換しましたので以下の確認・調整が必要です
  • 1. Filament Voltage=電圧の確認する。
    2. Plate Voltage= G・H・J=250V、K・L・M=125V、N=O=90V,Q=62.5V。
                       AC電圧は下記。
    3. Screen Voltage G=DC250V〜225V、H・K=180V、J・L=135V,M・N=90V、P=45V。
    4. Grid Bias Voltage 50Vレンジ=−50Vmax、10Vレンジ=−10Vmax、5Vレンジ=−5Vmax 。
    5. Grid Signal Voltage A・B・C=AC0.25V、D=AC0.5V、E=AC2.5V。
    6a. Rectifirt Test Voltage AC20V=以下の様にゼナーダイオード+ダイオード挿入(下写真右下2個)。
    6b. Rectifirt Test Voltage AC35V=以下の様にゼナーダイオード+ダイオード挿入(下写真左上1個)。
              左下端の丸い黄色いのはポリSWで1.5Aで遮断する。
    7. Short Test Voltage=ShortTest SW Sect4Rear No11と抵抗「R35」の間に抵抗を挿入して調整する。
    8. その他改造場所。
    • a. 節電の為、Filamentトランス1次に挿入してある1KΩをはずす。 但し、調整は真空管挿入後行う事。
      b. 電圧調整範囲の拡大の為、Screen調整VR(R54)と10KΩ(R55)を直列に接続する。

CA2. ヒータトランスに挿入したポリSWで1.2Aで遮断する。

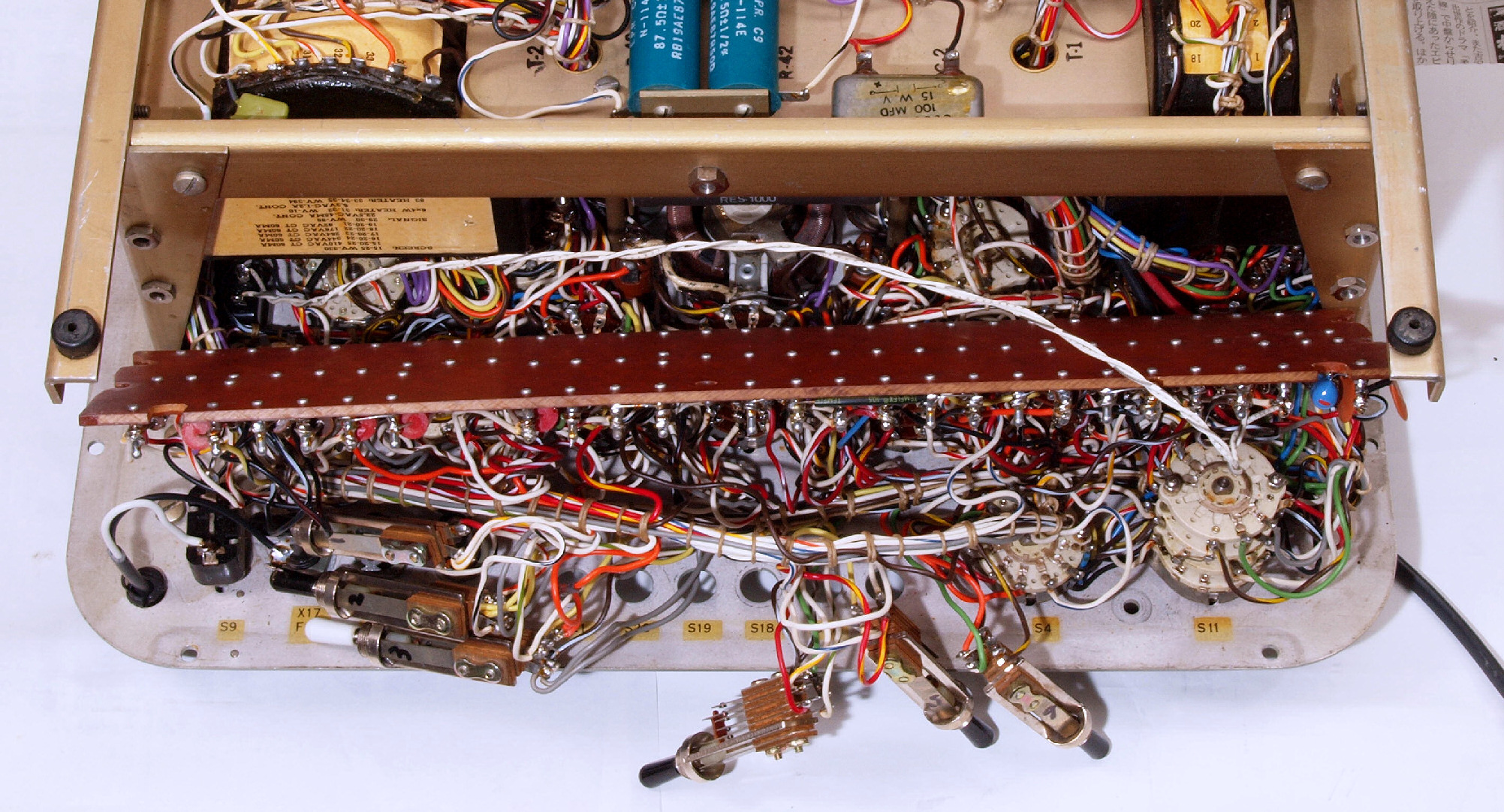

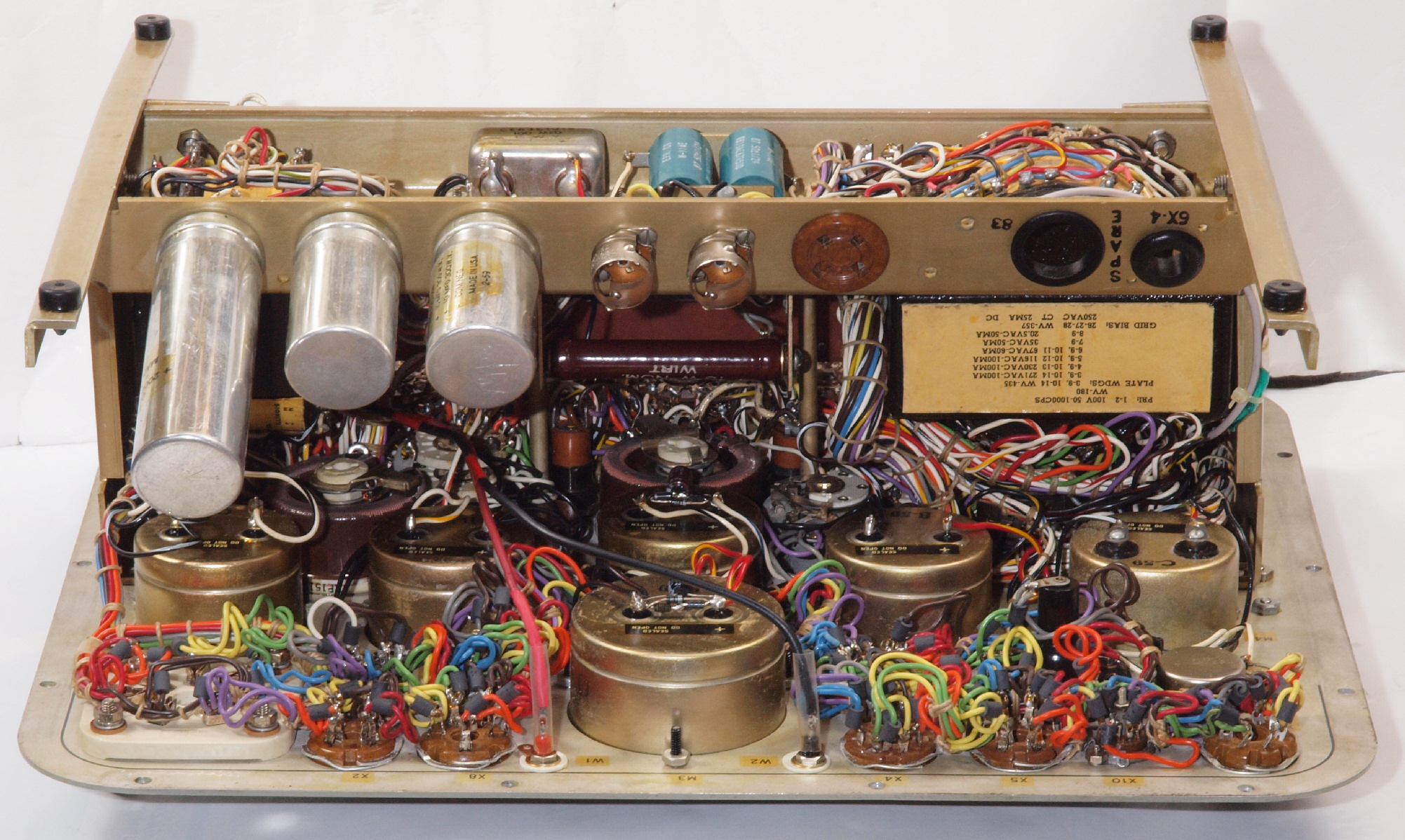

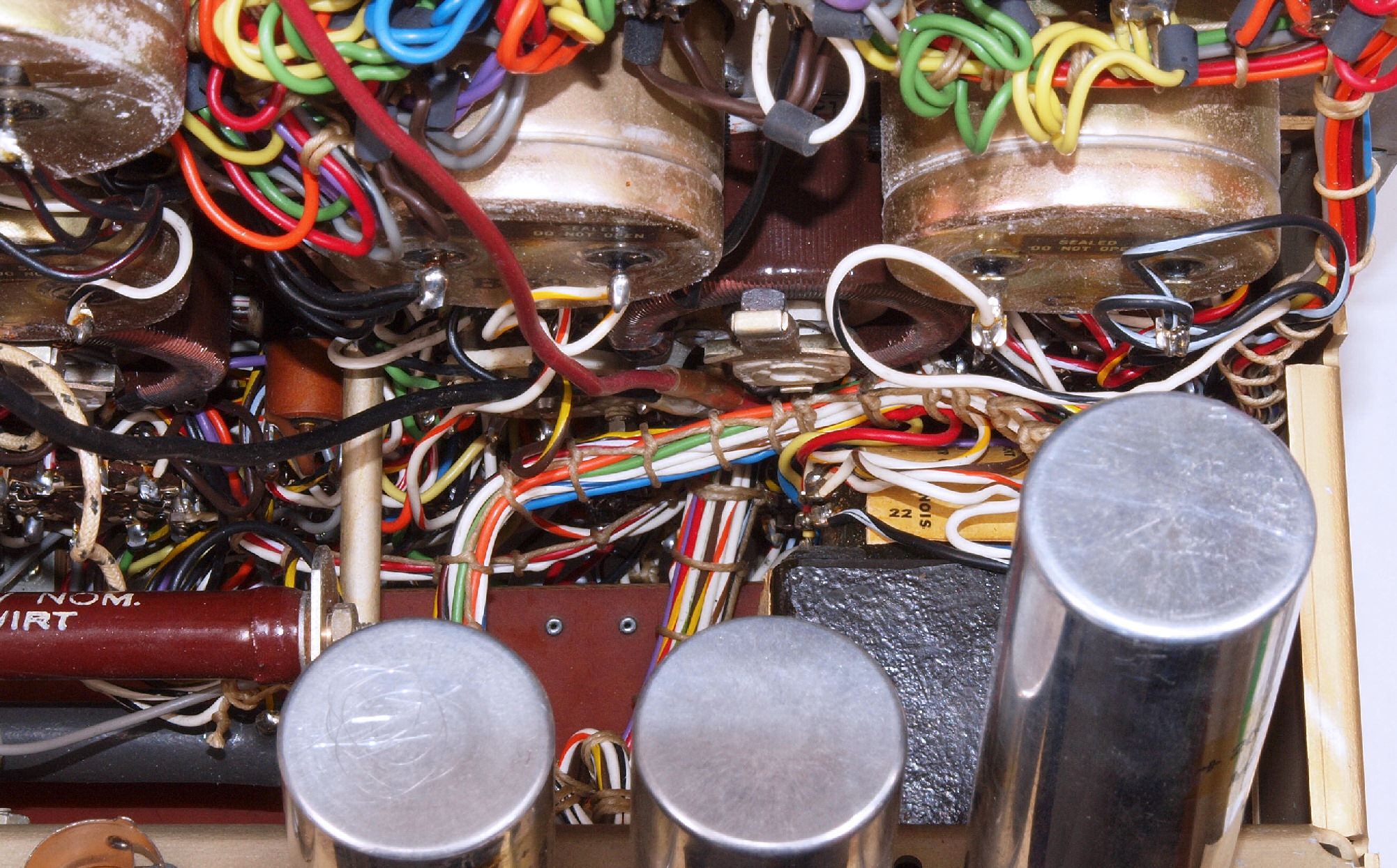

CB1. 完成。 シャーシ裏。
   戦争の道具として意に沿わず従軍した「労苦」を労い、「還暦」を迎えられるよう、アルミや鉄部に錆止めを塗布。
「労苦」=It has had a hard time putting years though the fatigue of "Fatigue" is the same meaning as 'Hardship'.
Especially, when showing appreciation for pains for the elder etc. , it uses it.
「還暦」=The sexagenary cycle (ten drying up twelve zodiacal signs) comes back, and it ..the 60th birthday (.. returns to year's sexagenary cycle that became a reckoning point again with [kanreki]).
CB2. 完成、シャーシ裏、前から
CB3. 完成、シャーシ裏、右から
CB4. 完成、シャーシ裏、左から
CB5. 完成、シャーシ裏、後から
J. GM直読み最終校正・測定。
使用出来る設定
GM−SignalRangeSW GM−CalibrationShuntVR FullScale(読み倍率)
A 55 30,000μmho(200倍
37.5 15,000μmho(100倍)
51 6,000μmho(40倍)
86 3,000μmho(20倍)
51 3,000μmho(20倍)
86 1,500μmho(10倍)
51 600μmho(4倍)
86 300μmho(2倍)
           「GM−CalibrationShuntVR」の設定は機種により、±1の誤差あり

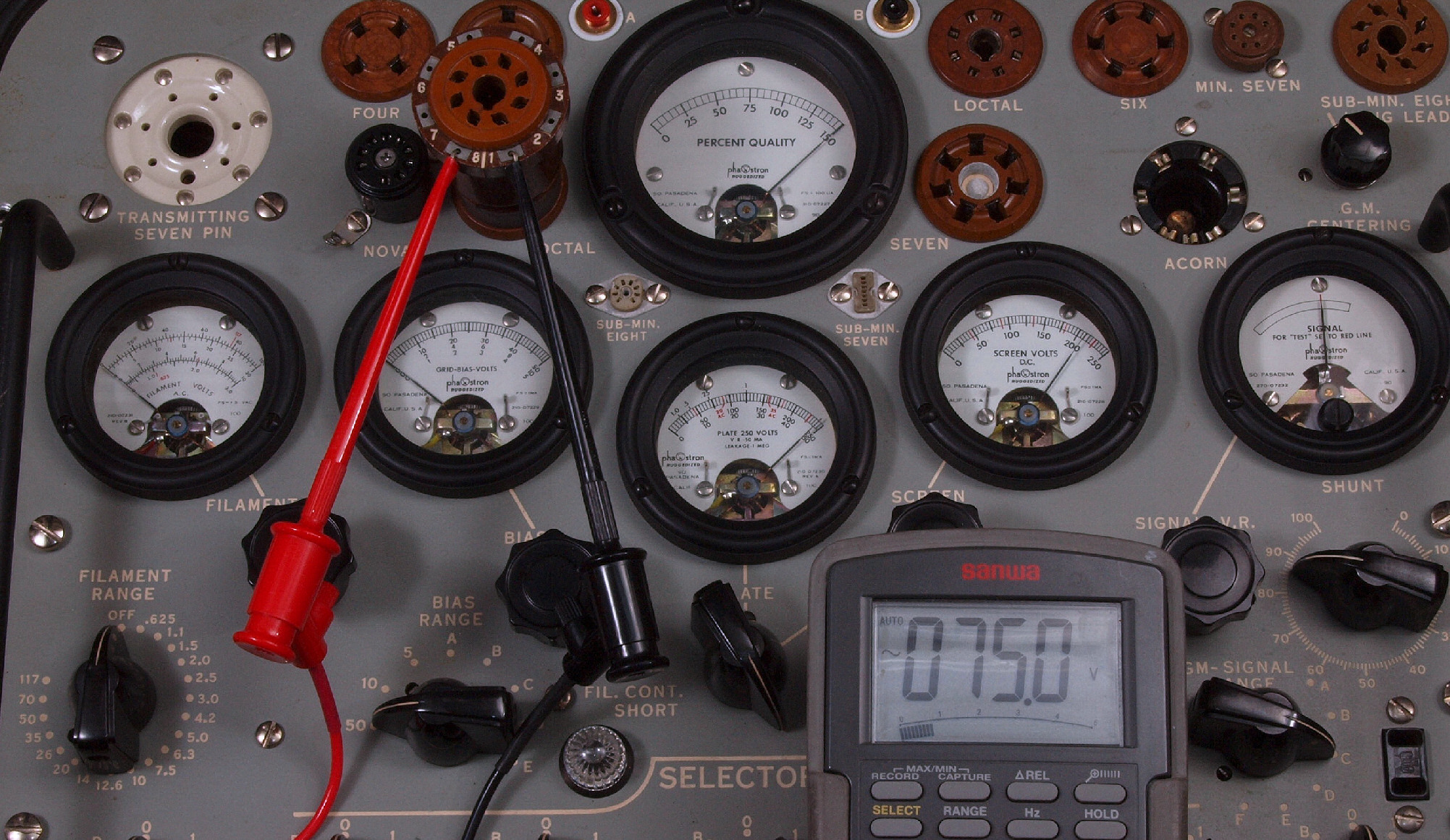

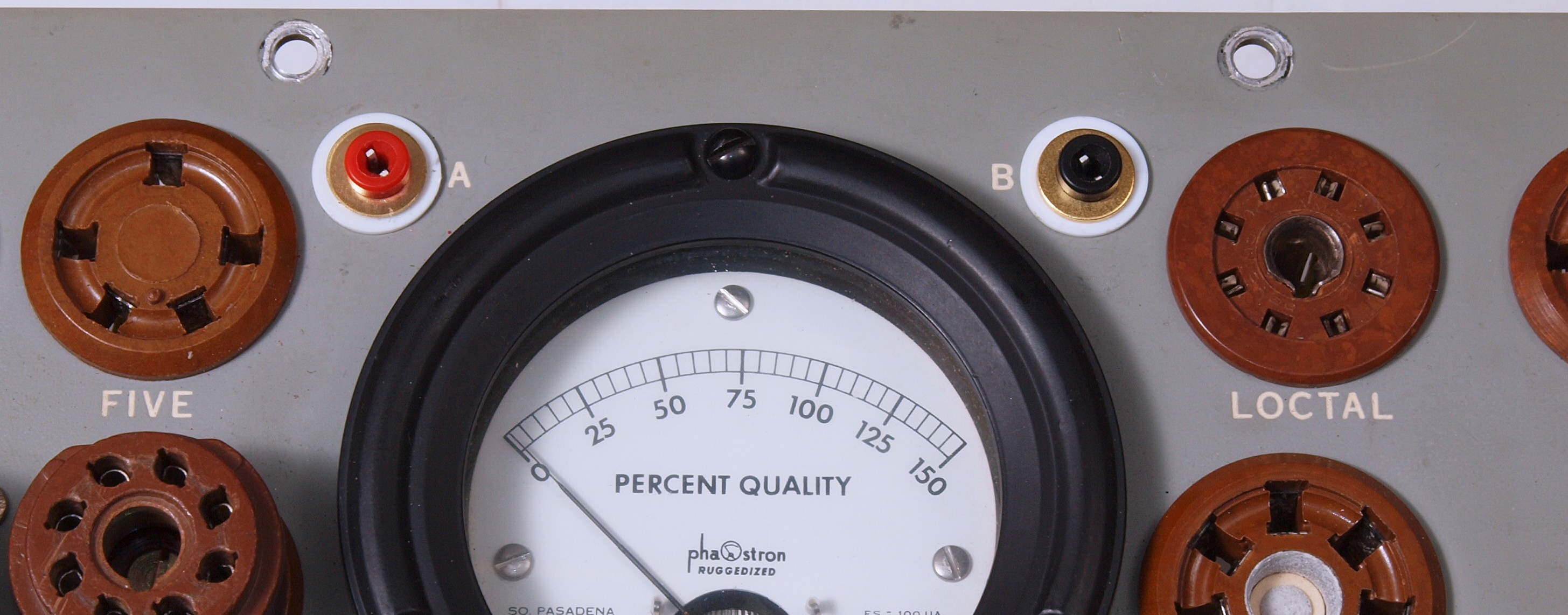

J12. Gmキャリブレション電圧発生。
Gm−Calibration電圧の設定。
 絶縁トランスで50V(75V)を発生させる。 抵抗は「10KΩ、20KΩ、100KΩ」を使用する。
Range Shunt FullScale  FullScale(150) Scale=100
55 30,000μ(200倍) 7.5mA-10KΩ/75V 5mA-10KΩ/50V
37.5 15,000μ(100倍) 3.75mA-20KΩ/75V 2.5mA-20KΩ/50V
86 3,000μ(20倍) 0.75mA-100KΩ/75V 0.5mA-100KΩ/50V
86 1,500μ(10倍)
86 300μ(2倍)
操作を誤ると殆ど入手不可のメータ(PercentQualityMeter)が死にます! 十二分に注意して下さい。
J21. Gm−Calibration−Test。

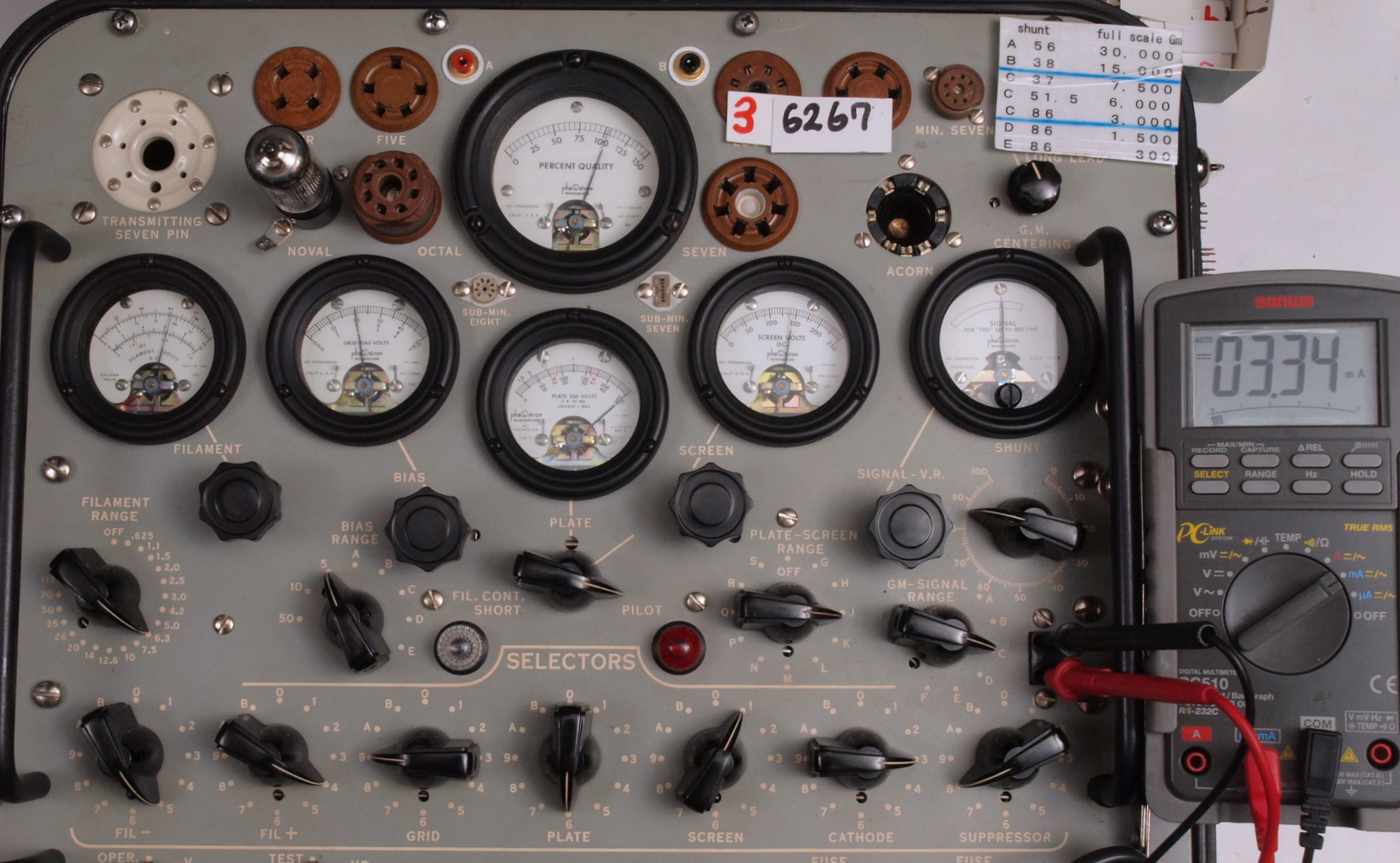

    Gm−SignalRangeSW=A、 Gm−CalibrationShuntVR=56=30,000μmho−FullScale(200倍読)
J22. Gm−Calibration−Test。
    Gm−SignalRangeSW=、 Gm−CalibrationShuntVR=38=15,000μmho−FullScale(100倍読)
J23. Gm−Calibration−Test。
    Gm−SignalRangeVR=、 Gm−CalibrationShuntVR=51.5=6,000μmho−FullScale(50倍読)
J24. Gm−Calibration−Test。
   Gm−SignalRangeSW=、 Gm−CalibrationShuntVR=87.5=3,000μmho−FullScale(20倍読)。
   同時に、Gm−SignalRangeSW=、 Gm−CalibrationShuntVR=87.5=1,500μmho−FullScale(10倍読)。
   Gm−SignalRangeSW=、 Gm−Calibration ShuntVR=87.5=300μmho−FullScale(2倍読)。
H.  ヒーター電圧の安定度(レギュレーション)

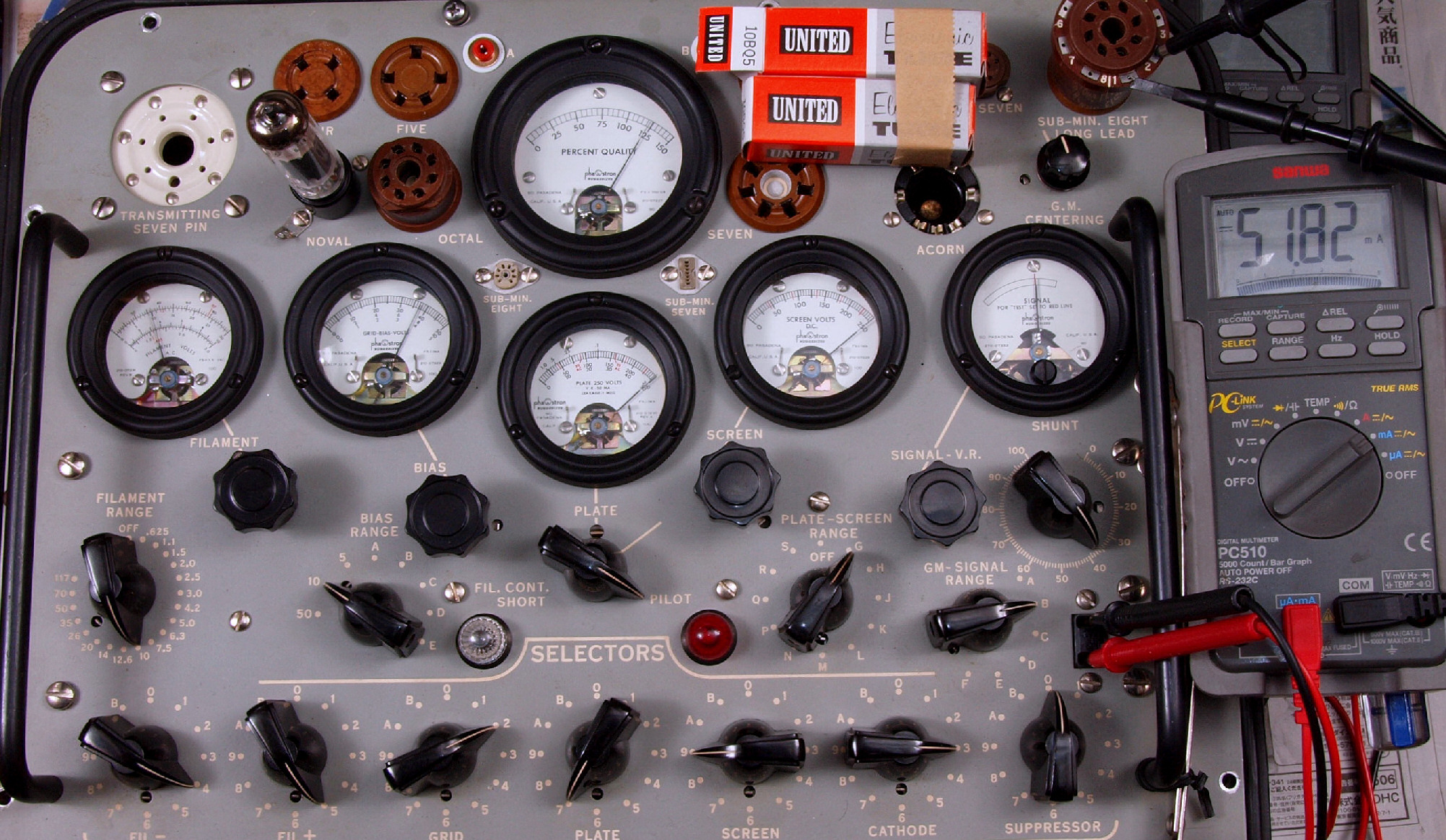

H1. 電圧計はヒーターソケットで測定する。

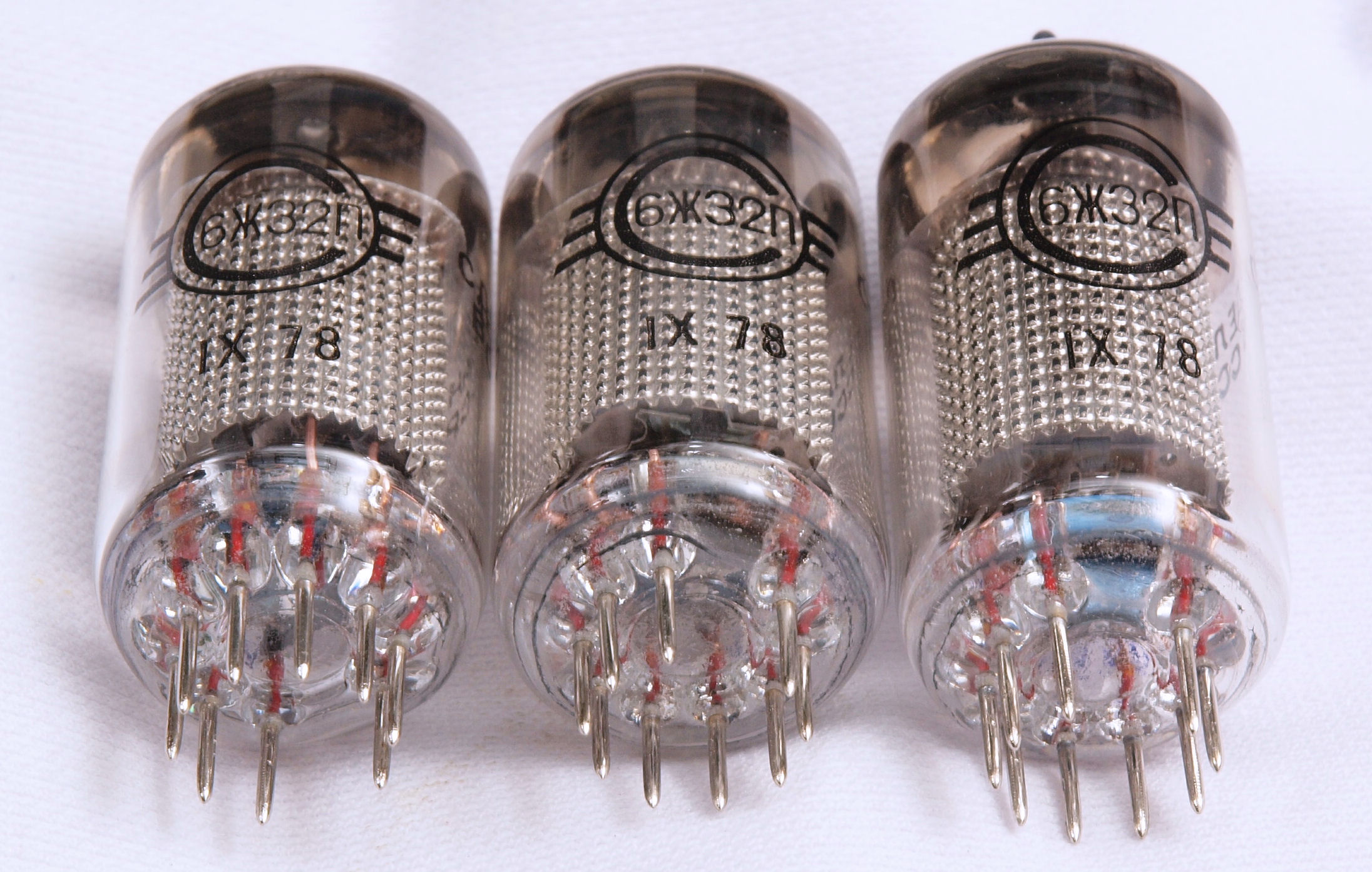

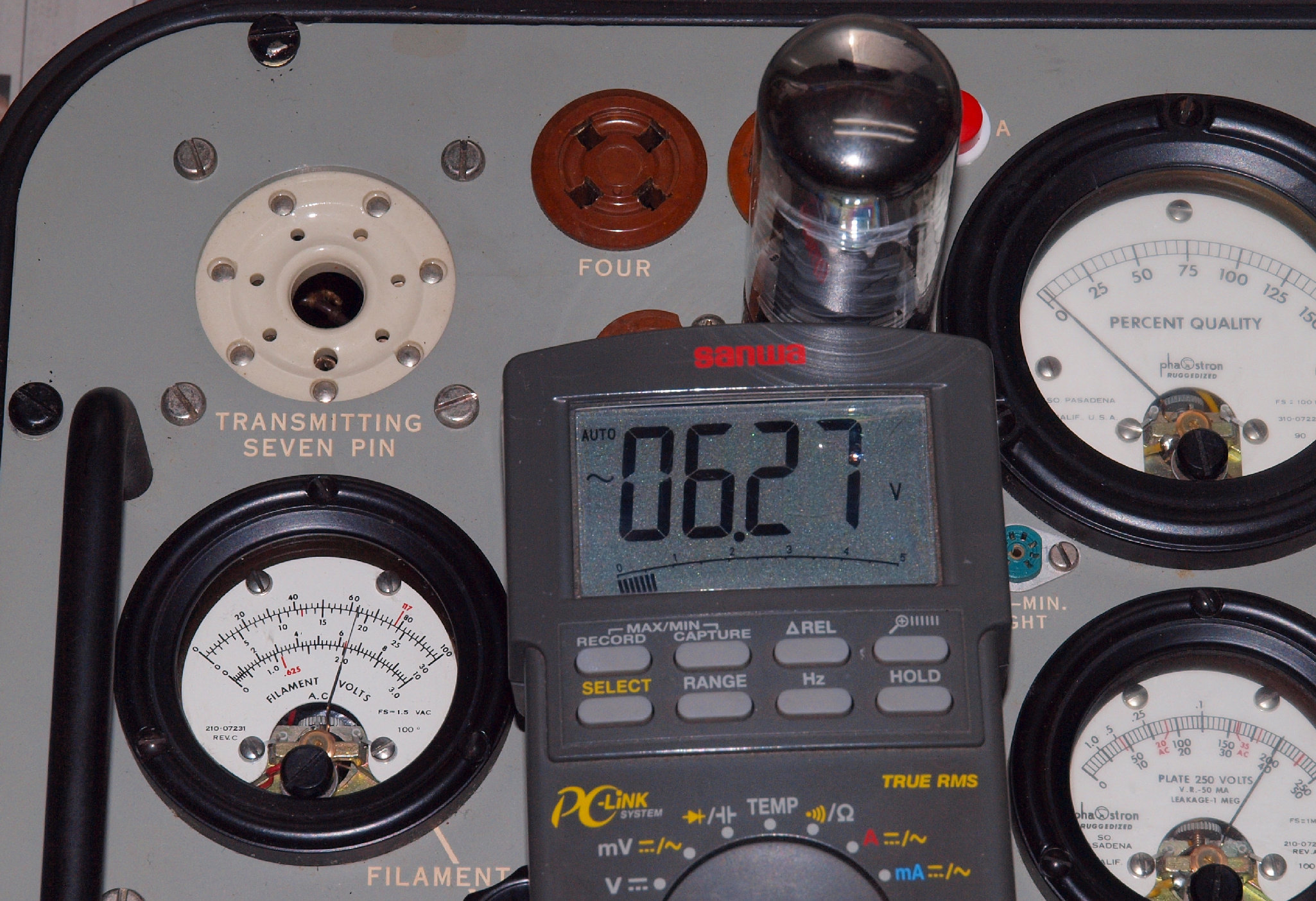

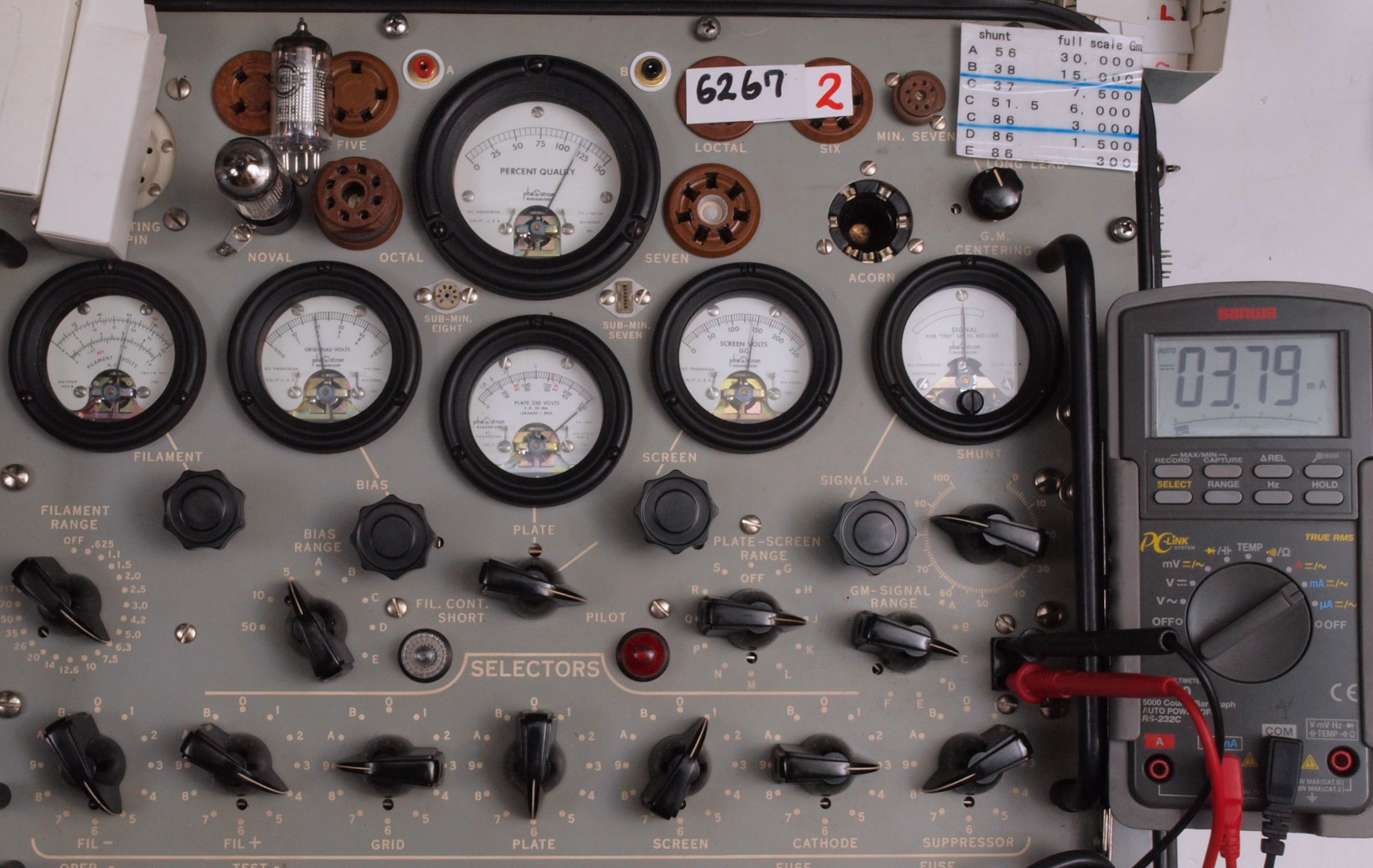

    真空管は6267 Vf=6.3V, If=0.2A
H2. 真空管は6L6 Vf=6.3V, If=0.9A
H3. 真空管はEL34 Vf=6.3V, If=1.5A
H4. 真空管はKT88 Vf=6.3V, If=1.6A

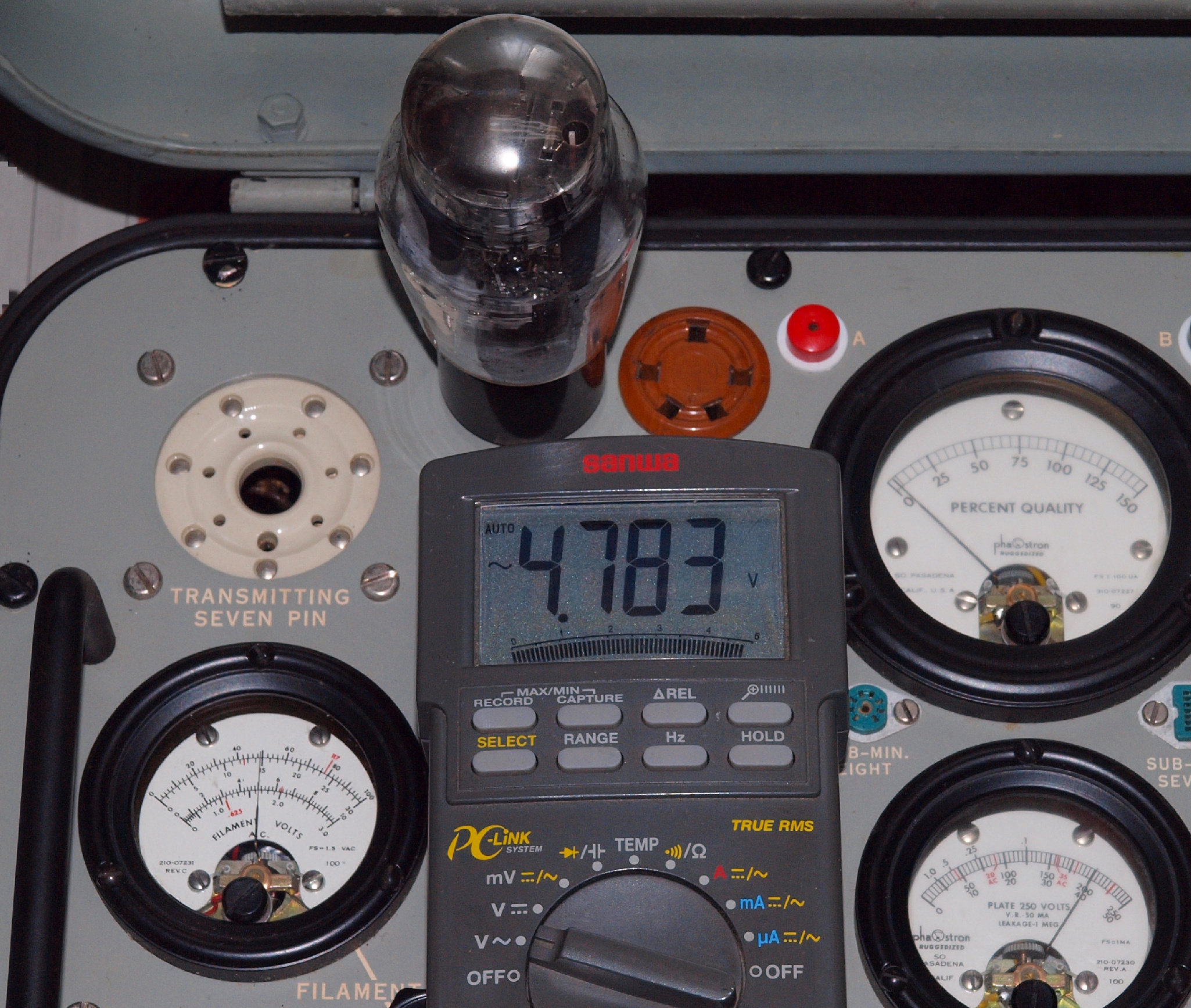

H5. 真空管は83 Vf=5V, If=3A。 1目盛りくらい上げると良い。
H5. 真空管は12AX7 Vf=12.6V, If=0.15A。
E.  高出力管のGM測定
E1. 「electro−harmonix 6550EH」 4本(2ペア)。左から5本目、、8本目。
    Ep=420V、G2=420V、Eg1=−48V、Ip=70〜72mA、Isg=7.4〜9.2mAの測定結果付き
    真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
    「Ep=Esg=250V、Ip=140mA、Eg1=−15V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
E10. 「electro−harmonix 6550EH」 4本(2ペア)。左から5本目、、8本目。

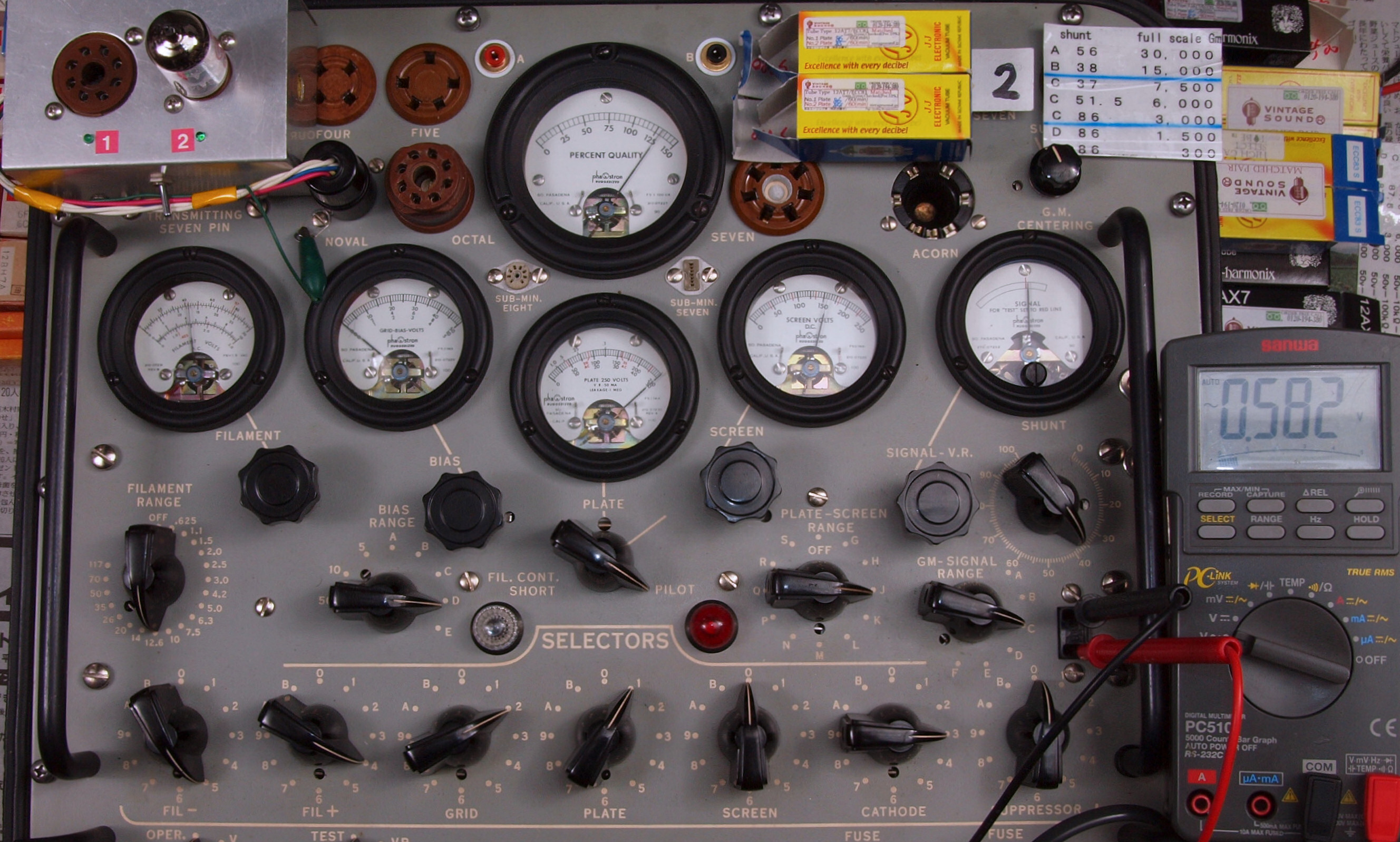

E11. 5本目electro−harmonix 6550EH。  Gm測定=12000μ、Ip=134mA。
       Aレンジ=30000μmhoレンジでの測定。 測定条件「Ep=250V、Eg2=250V、Eg1=−15V」
E12. 6本目electro−harmonix 6550EH。  Gm測定=12000μ、Ip=138mA。
E13. 7本目electro−harmonix 6550EH。  Gm測定=12000μ、Ip=136mA。
       Aレンジ=30000μmhoレンジでの測定。 測定条件「Ep=250V、Eg2=250V、Eg1=−15V」
E14. 8本目electro−harmonix 6550EH。  Gm測定=12000μ、Ip=139mA。
F.  高Gm管のGM測定+プレート・グリッド波形観測。

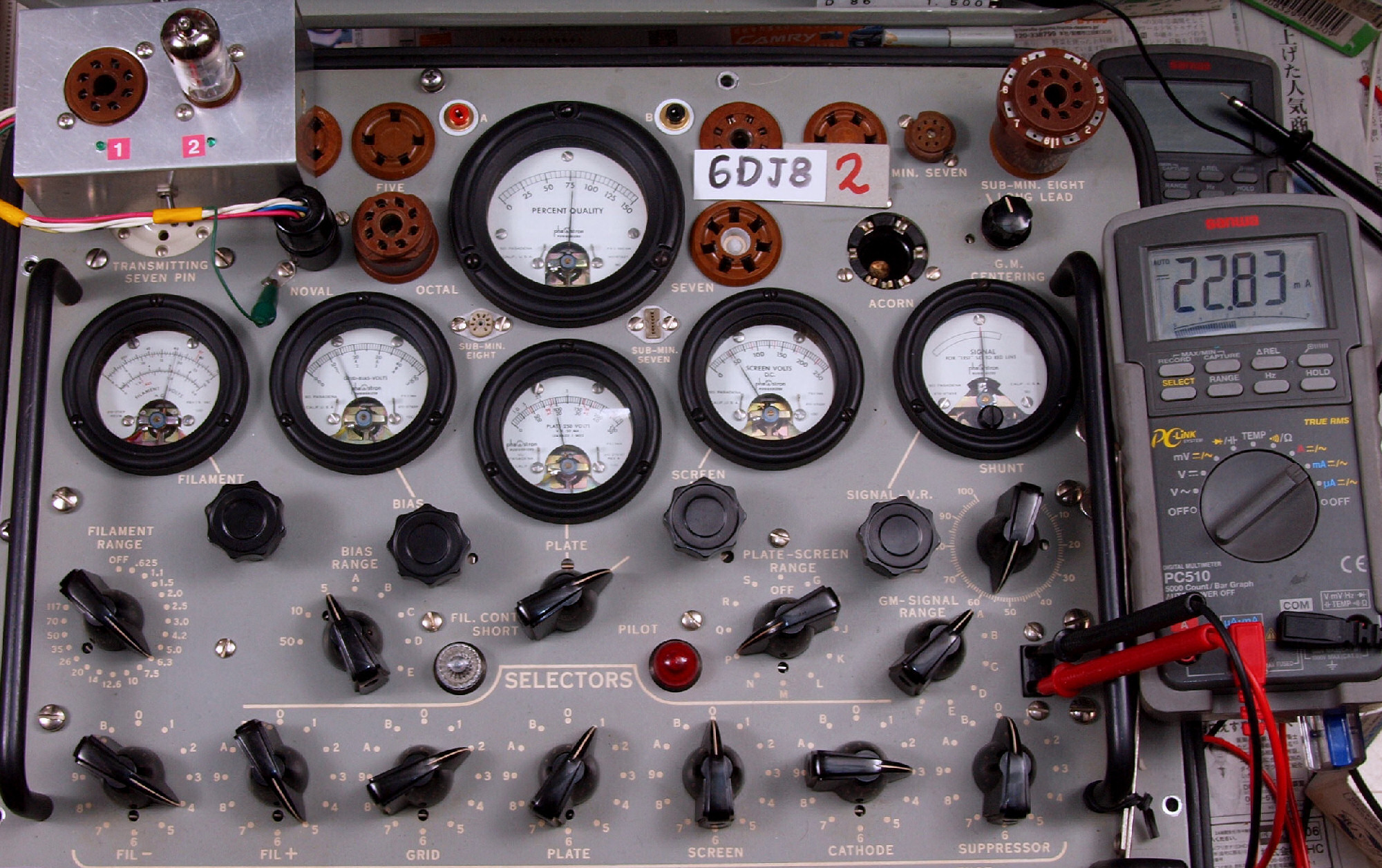

F11. 高Gm管「6DJ8」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=12250μmho「Ep=90V、Ip=15mA、eg1=−1.3V」
1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより。

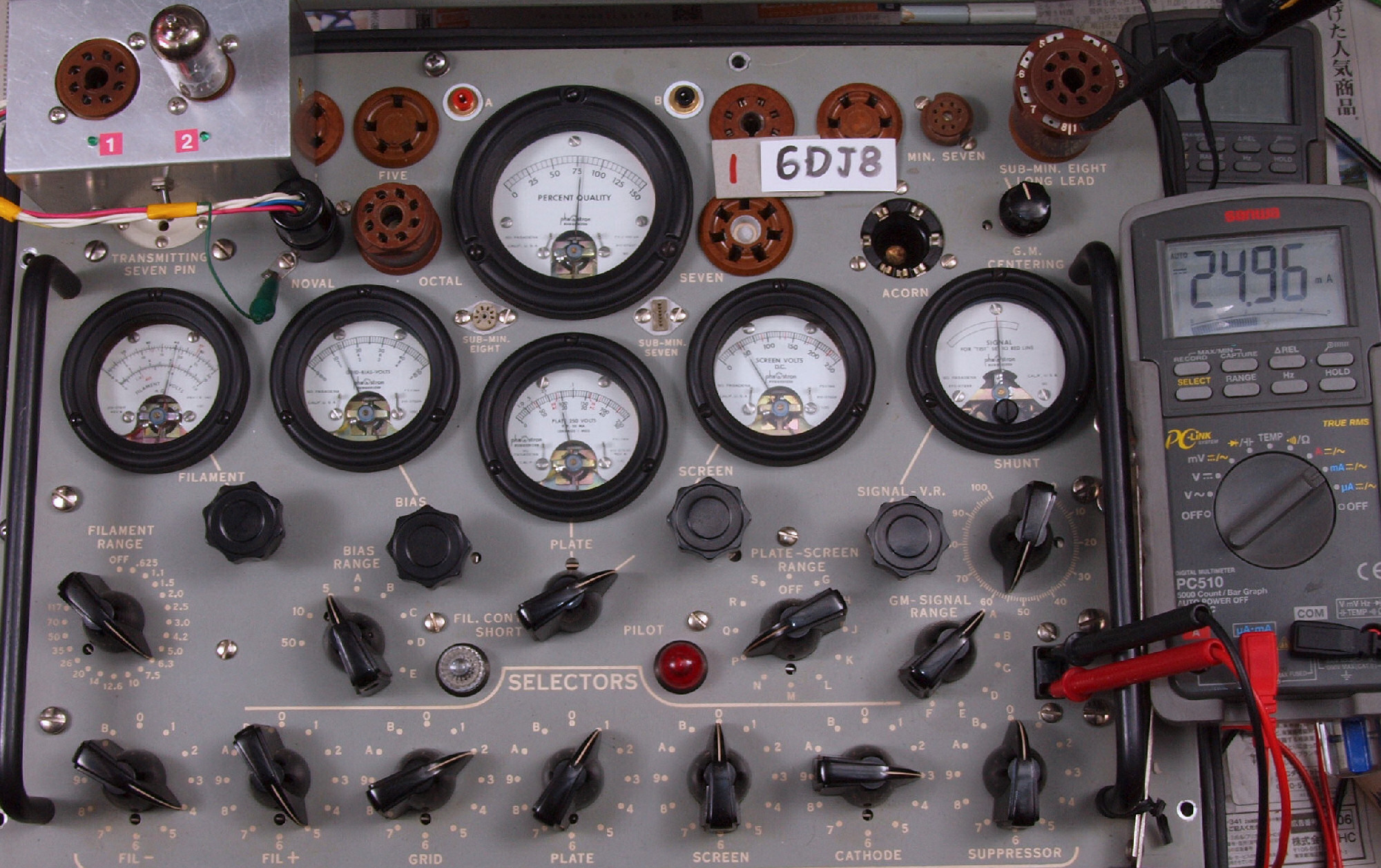

F12. 「6DJ8−1本目」測定。 Gm測定=16000μmho、IP=24.96mA。
        測定条件「Ep=90V、Eg1=−1.3V」。 Aレンジ=30000μmhoレンジでの測定。
F13. 「6DJ8−2本目」測定。 Gm測定=15400μmho、IP=22.8mA。
        測定条件「Ep=90V、Eg1=−1.3V」。 Aレンジ=30000μmhoレンジでの測定。

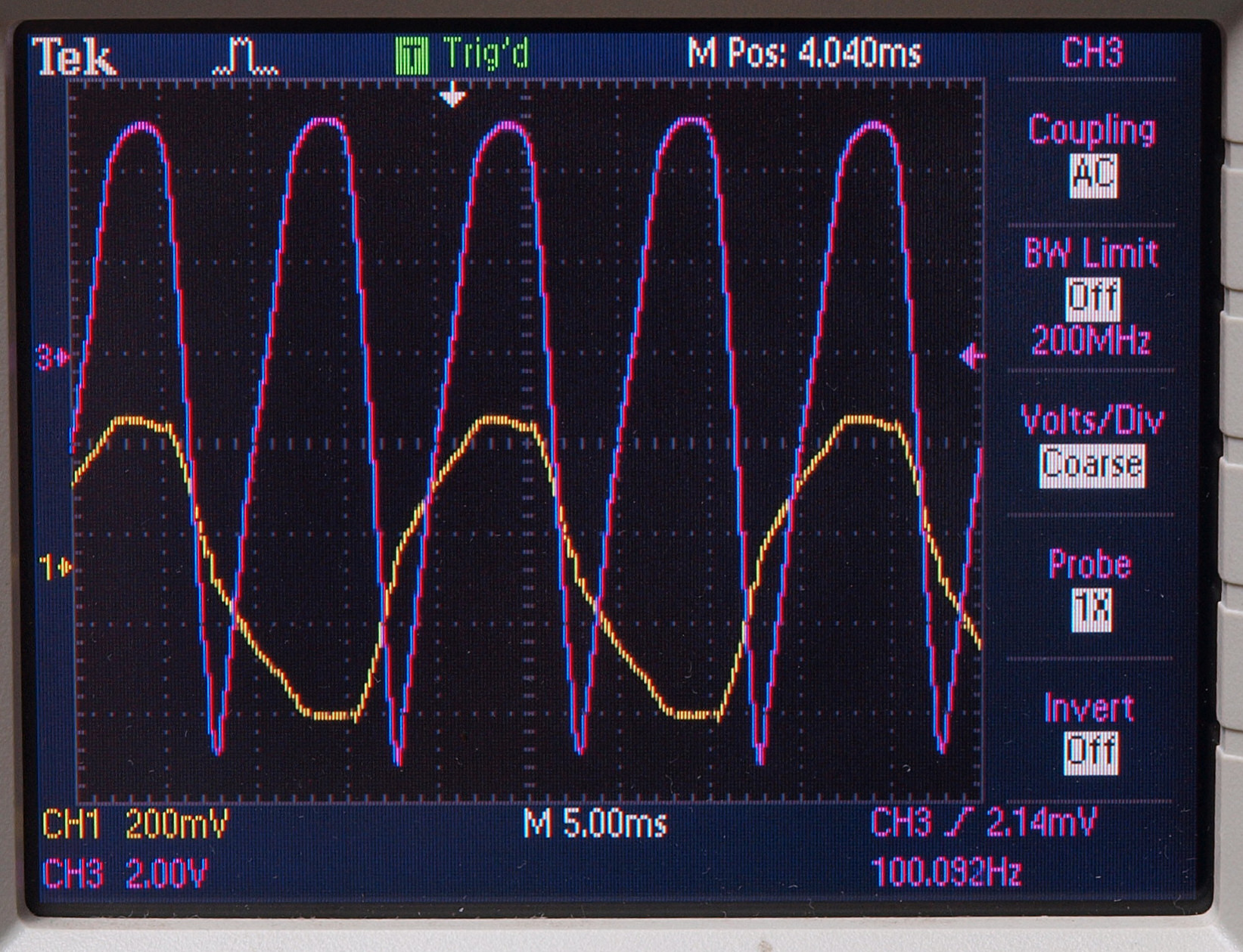

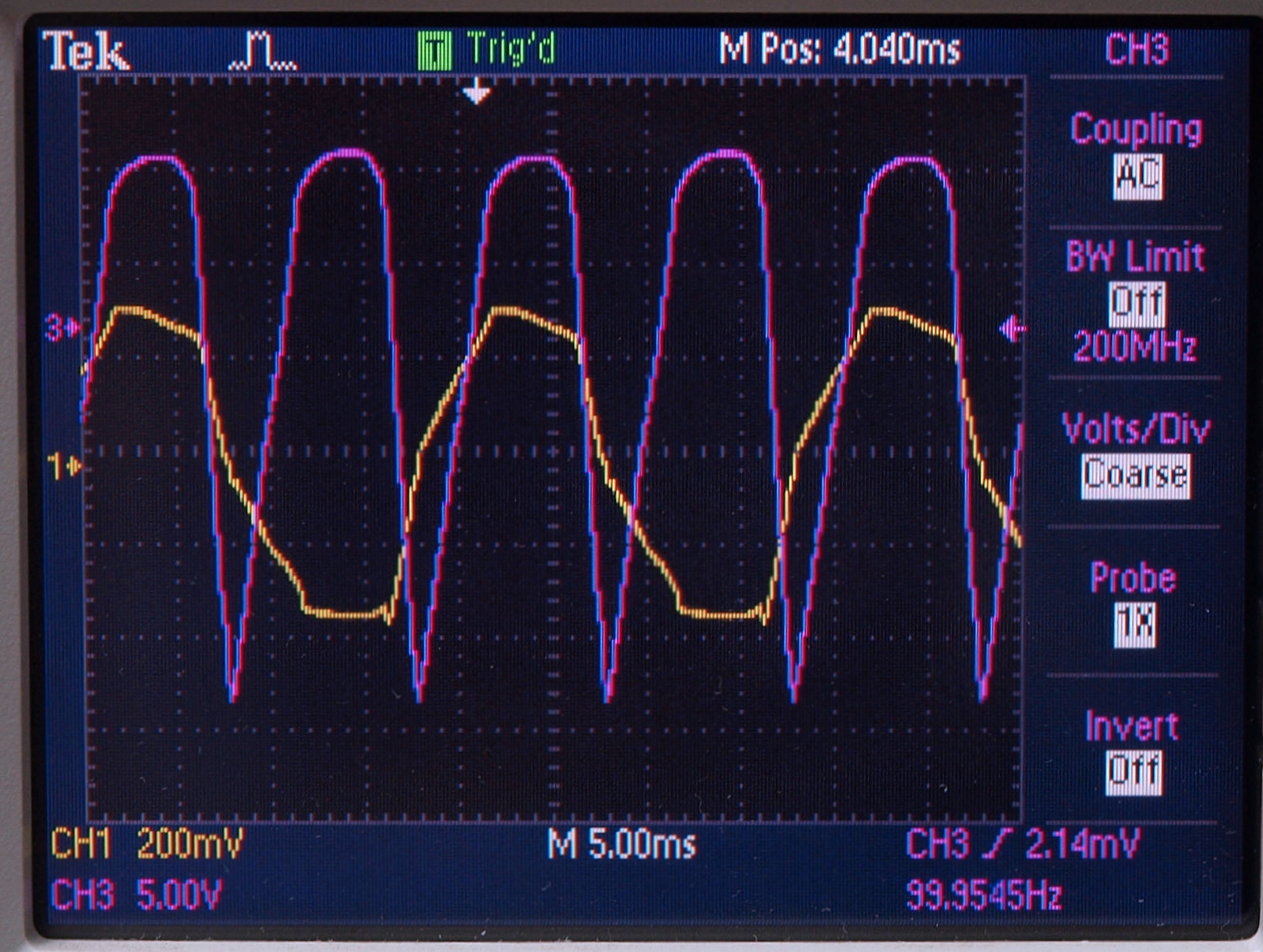

F14. 「6DJ8−2本目」測定の入出力波形。 黄色=グリッド電圧波形、 赤色=プレート電圧波形。
F21. 高Gm管「6EJ7(EF184)」測定。
     真空管ハンドブック(規格表)の値。
       相互コンダクタンス=15000μmho「Ep=200V、Ip=10mA、eg1=−2.5V」(1960/1962ナショナル真空管ハンドブックより)、(全日本真空管マニュアル、オーディオ用真空管マニアルより)、(69'東芝電子管ハンドブックより)
       相互コンダクタンス=12250μmho「Ep=200V、Ip=10mA、eg1=−2.5V」(RC-26,RC-30 Receiving Tube Manualより)

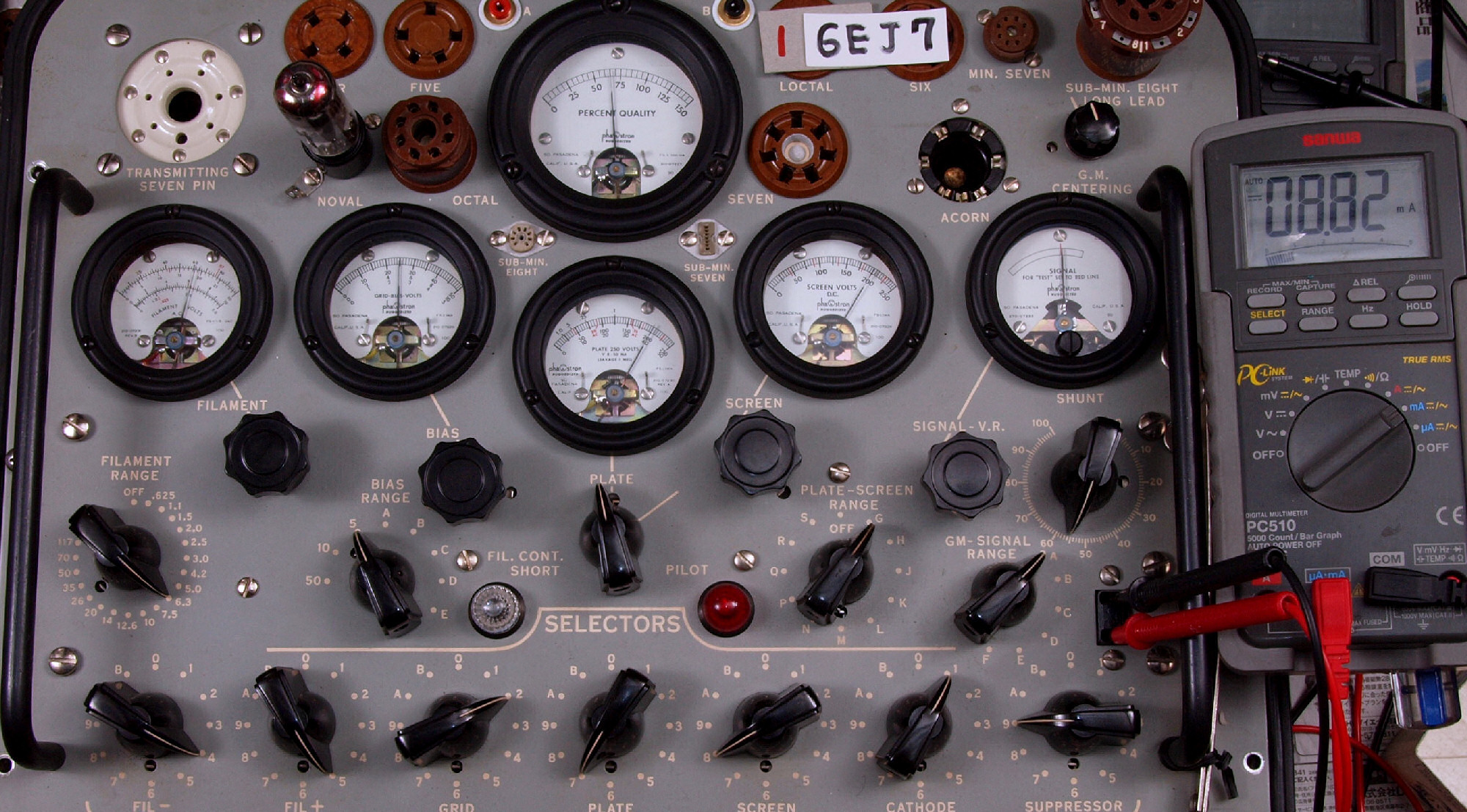

F22. 「6EJ7−1本目」測定。 Gm測定=13000μmho、IP=8.82mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5」。 Aレンジ=30000μmhoレンジでの測定。
F23. 「6EJ7−2本目」測定。 Gm測定=14000μmho、IP=6.75mA。
        測定条件「Ep=Esg=200V、Eg1=−2.5」。 Aレンジ=30000μmhoレンジでの測定。
F24. 「6EJ7−2本目」測定の入出力波形。 黄色=グリッド電圧波形、 赤色=プレート電圧波形。

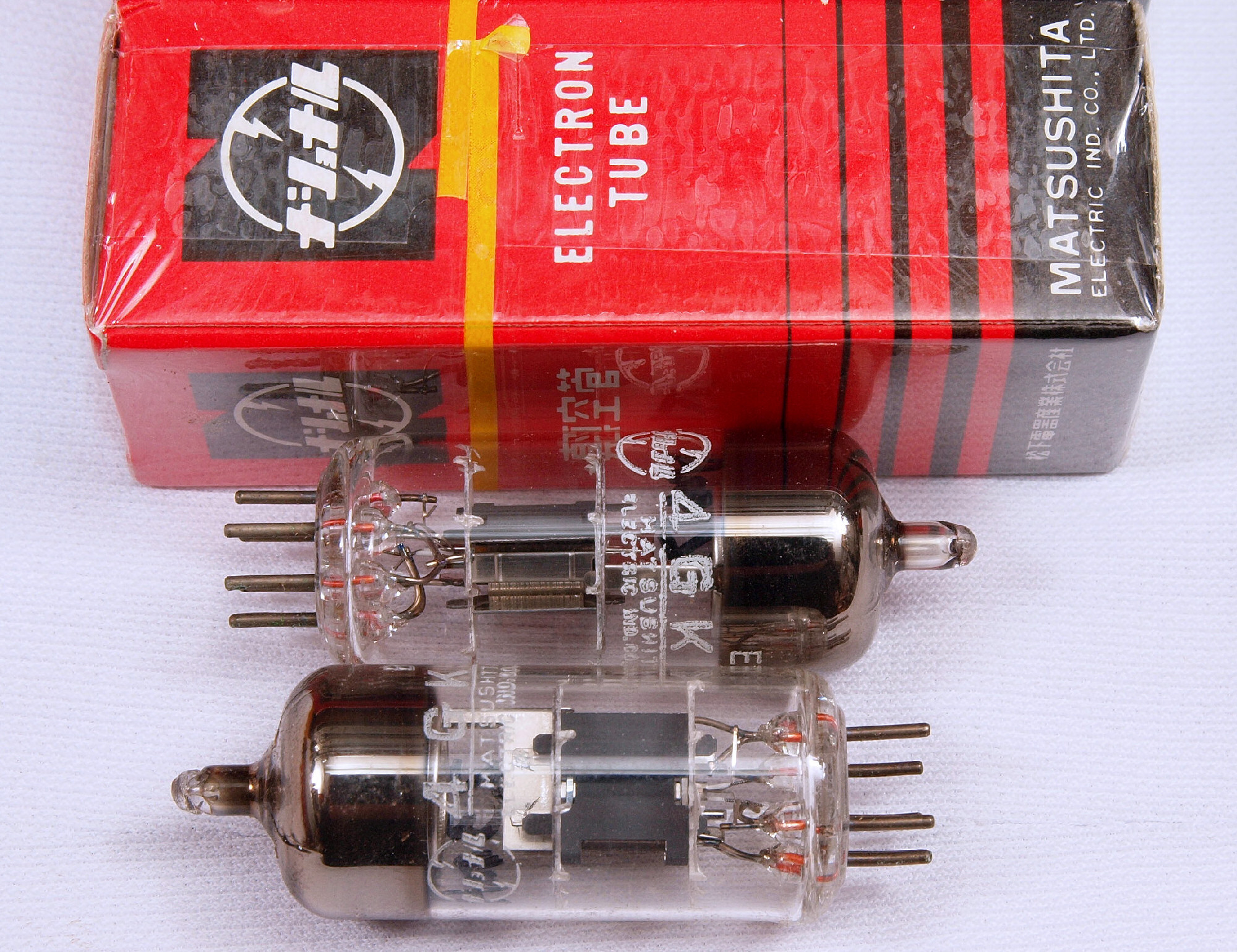

F31. 高Gm管「6GK5、 4GK5」測定。
   真空管ハンドブック(規格表)の相互コンダクタンス=15000μmho
「Ep=135V、Ip=11.5mA、eg1=−1V」
1995オーディオ用真空管マニアル、RC15/19/26/27/28/29/30Receiving Tube Manual、1995世界の真空管カタログより。

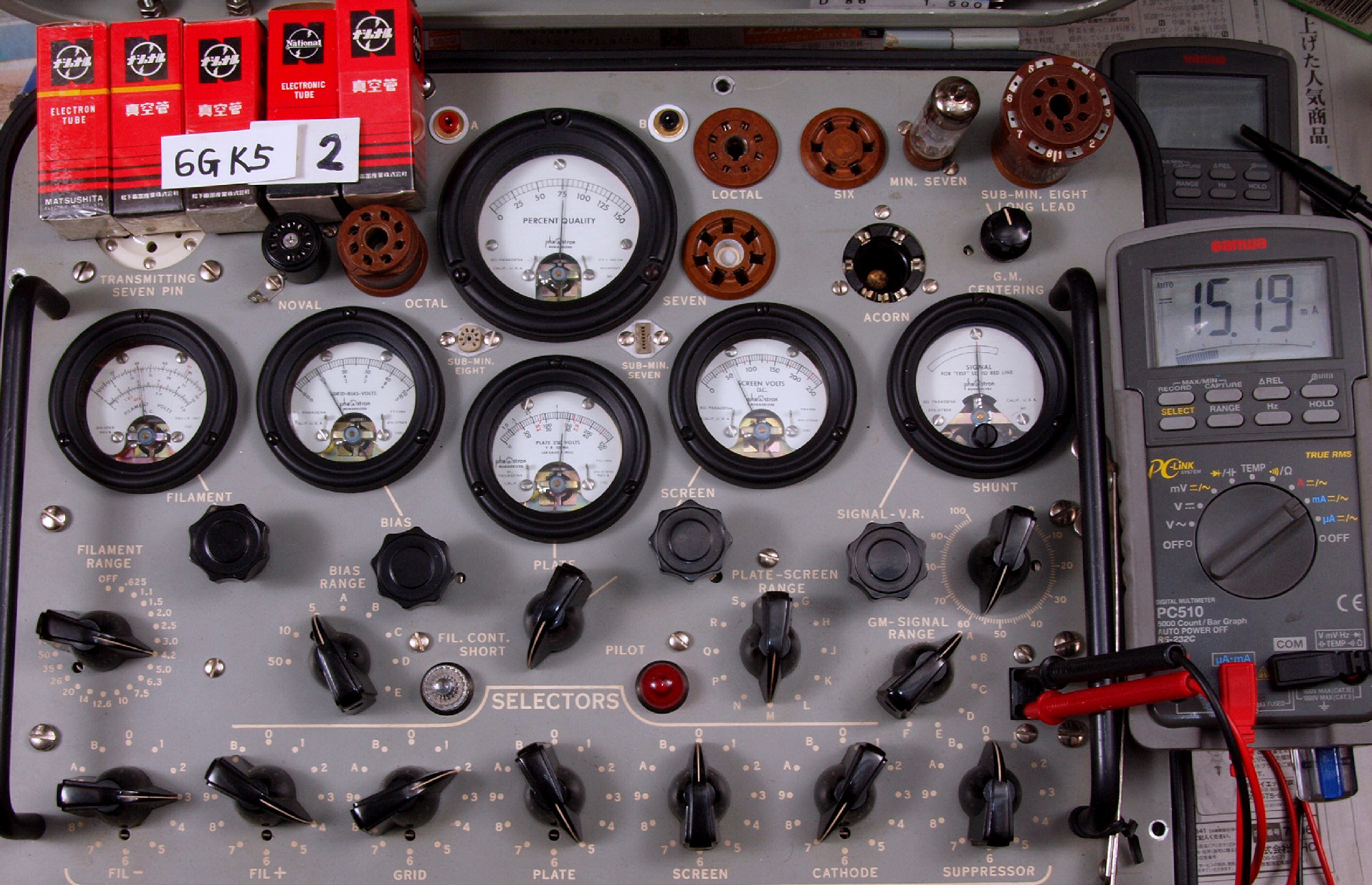

F32. 「6GK5−1本目」測定。 Gm測定=15000μmho、IP=14.06mA。
        測定条件「Ep=135V、Eg1=−1V」。 Aレンジ=30000μmhoレンジでの測定。
F33. 「6GK5−2本目」測定。 Gm測定=15000μmho、IP=15.19mA。
        測定条件「Ep=135V、Eg1=−1V」。 Aレンジ=30000μmhoレンジでの測定。
F34. 「6GK5−2本目」測定の入出力波形。 黄色=グリッド電圧波形、 赤色=プレート電圧波形。
F41. 高Gm管「6BQ5、 10BQ5」測定。
      真空管ハンドブック(規格表)の値。
       相互コンダクタンス=11300μmho「Ep=Esg=250V、Ip=48mA、eg1=−7.3V」(1960/1962ナショナル真空管ハンドブックより)、(全日本真空管マニュアル、オーディオ用真空管マニアルより)、(69'東芝電子管ハンドブックより)、(RC-26,RC-30 Receiving Tube Manualより)
F42. 「6BQ5−1本目」測定。 Gm測定=12400μmho、IP=45.7mA。
        測定条件「Ep=Esg=250V、Eg1=−7.3V」。 Aレンジ=30000μmhoレンジでの測定。
F43. 「6BQ5(10BQ5)−2本目」測定。 Gm測定=12300μmho、IP=51.8mA。
        測定条件「Ep=Esg=250V、Eg1=−7.3V」。 Aレンジ=30000μmhoレンジでの測定。
F44. 「6BQ5−2本目」測定の入出力波形。 黄色=グリッド電圧波形、 赤色=プレート電圧波形。
G. 最近の真空管のGm測定
G1. electro−harmonix12AT7EHの測定。左から1本目、2本目。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=250V、Eg1=−12V、Ip=10mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

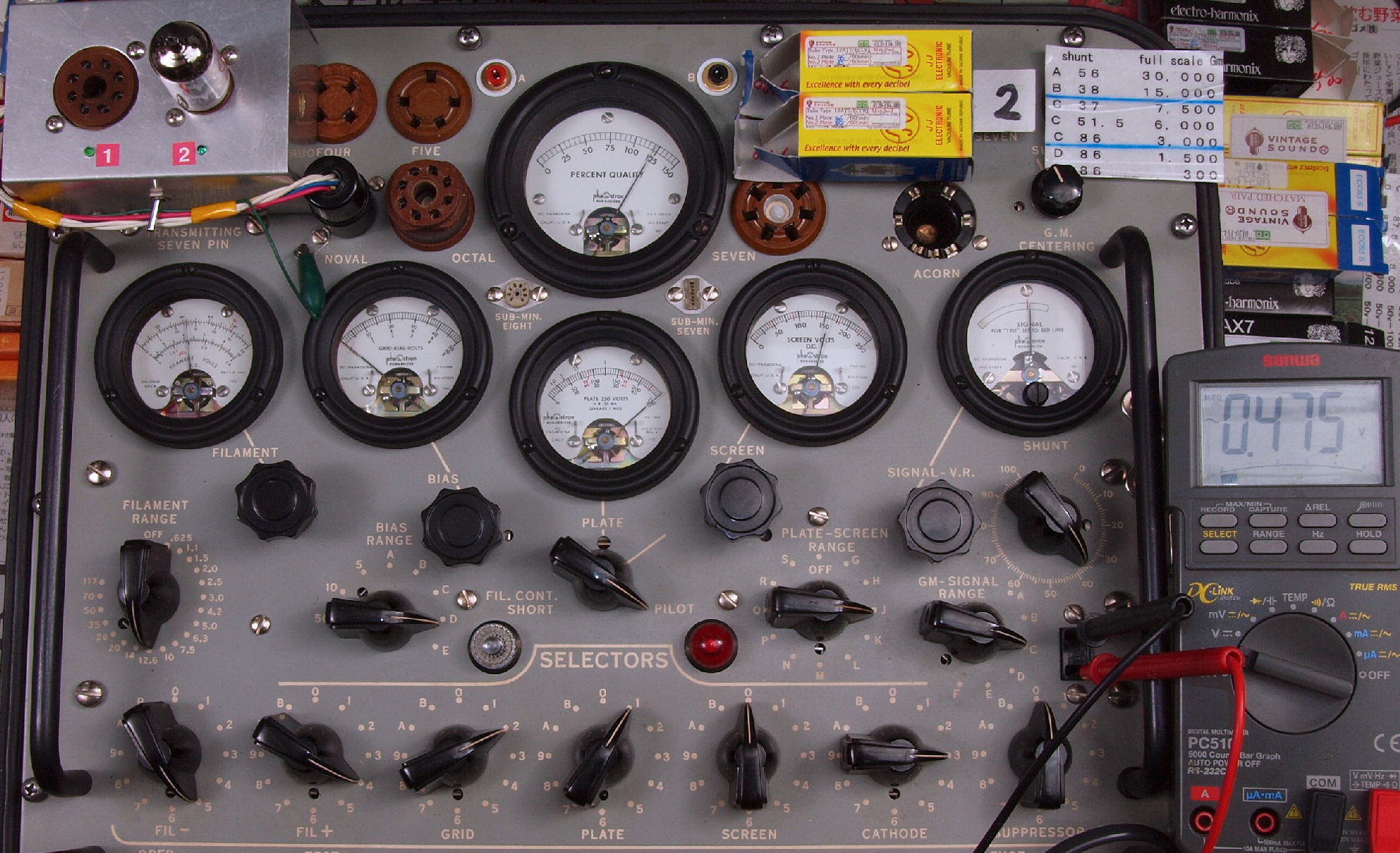

G11. 「12AT7EH−1本目」ユニット1測定。 Gm測定=6000μmho、IP=0.45V/50Ω=9mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。
G12. 「12AT7EH−1本目」ユニット2測定。 Gm測定=6750μmho、IP=0.475V/50Ω=9.5mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。
G13. 「12AT7EH−2本目」ユニット1測定。 Gm測定=5850μmho、IP=0.428V/50Ω=8.6mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。
G14. 「12AT7EH−2本目」ユニット2測定。 Gm測定=5750μmho、IP=0.45V/50Ω=9mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。

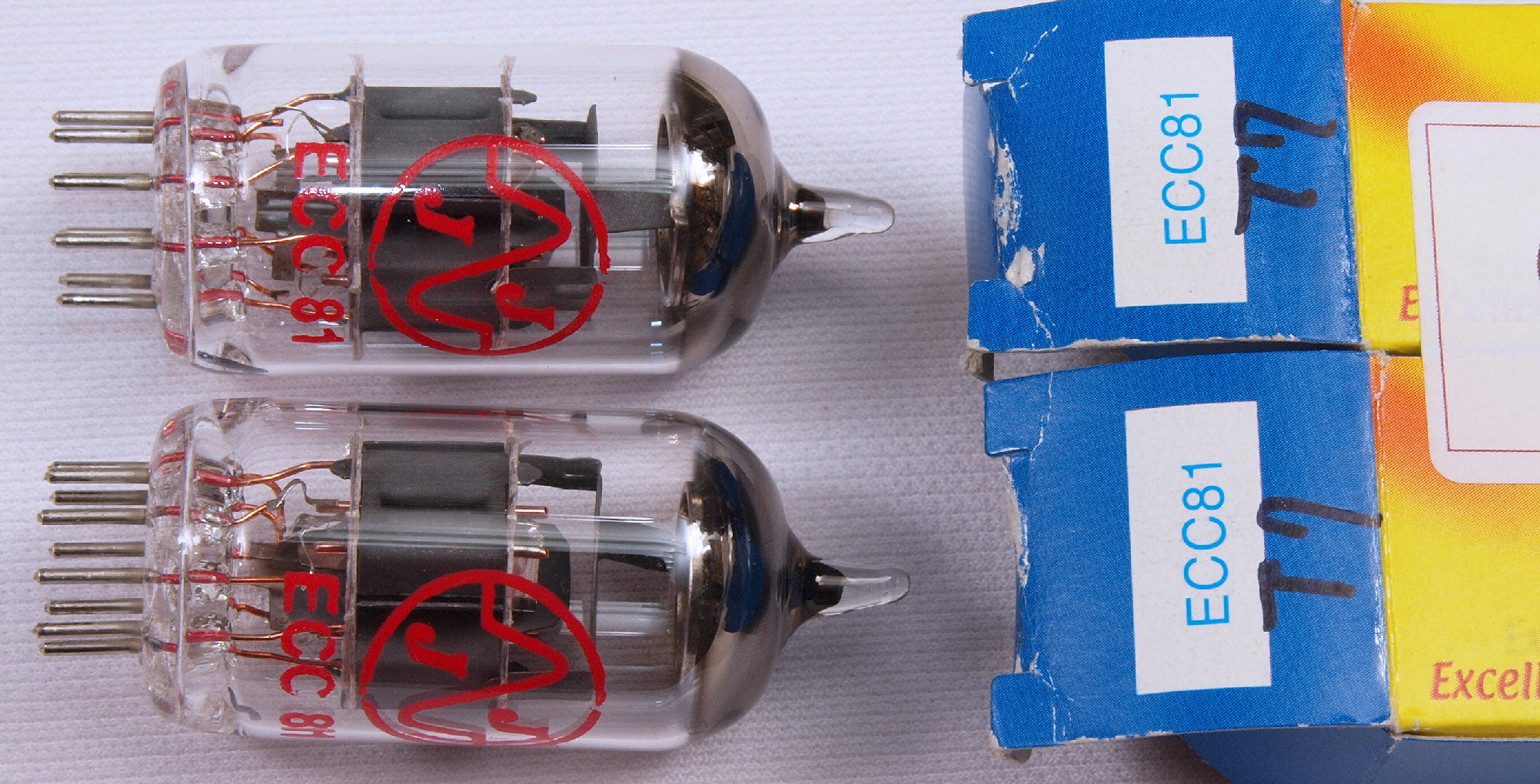

G2.  JJ−ECC81、 12AT7の測定。左から1本目、2本目。
       真空管ハンドブック(規格表)の値。
        コンダクタンス=5500μmho「Ep=250V、Ip=10mA、Eg1(Rk=200Ω)」(全日本真空管マニュアル、オーディオ用真空管マニアルより)

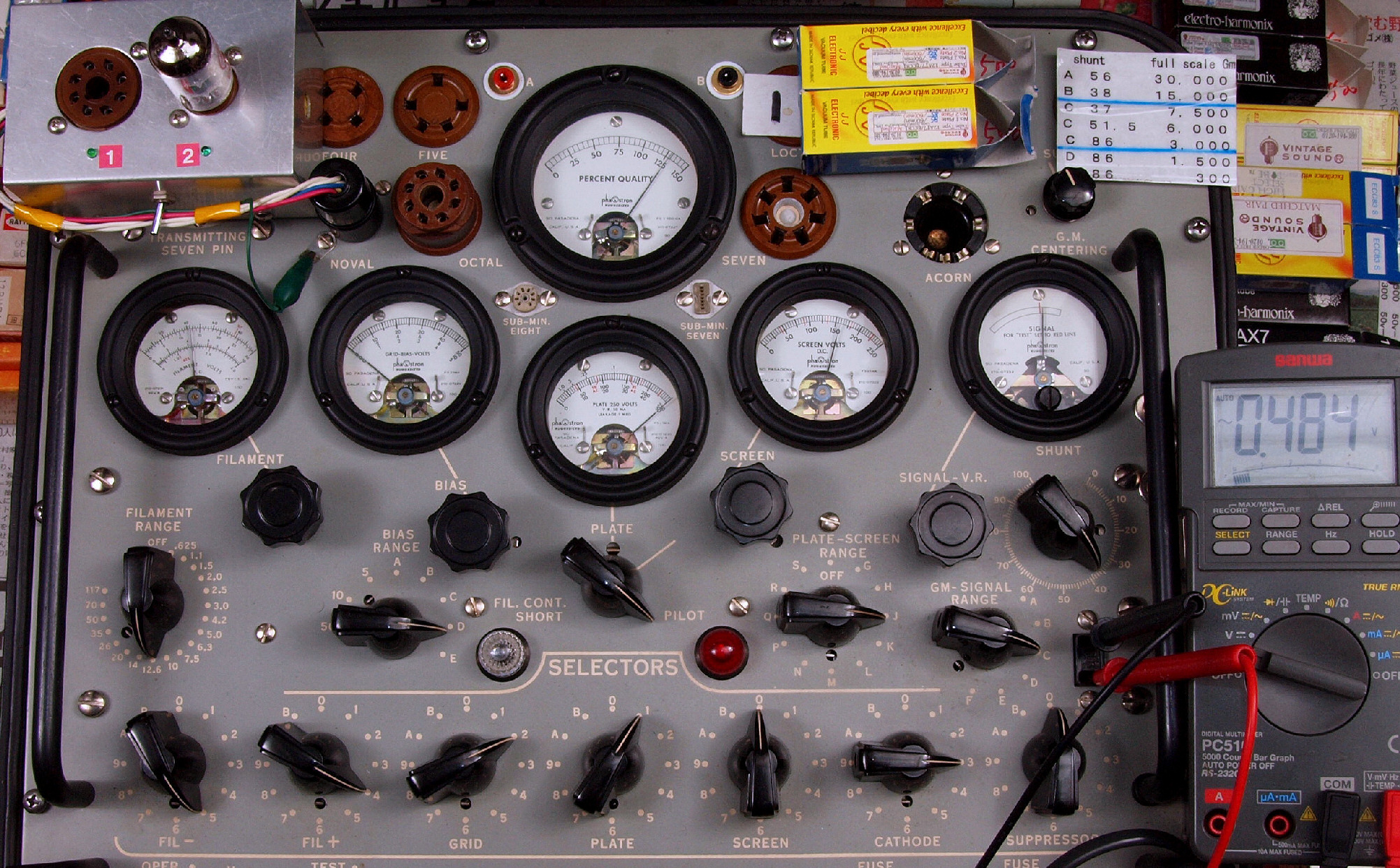

G21. 「ECC81−1本目」ユニット1測定。 Gm測定=6350μmho、IP=0.484V/50Ω=9.7mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。
G22. 「ECC81−1本目」ユニット2測定。 Gm測定=6500μmho、IP=0.584V/50Ω=11.7mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。
G23. 「ECC81−2本目」ユニット1測定。 Gm測定=6000μmho、IP=0.475V/50Ω=9.5mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。
G24. 「ECC81−2本目」ユニット2測定。 Gm測定=6500μmho、IP=0.582V/50Ω=11.6mA。
        測定条件「Ep=250V、Eg1(Rk=200Ω)」。 Cレンジ=7500μmhoレンジでの測定。
G3. JJ−ECC83S、 12AX7の測定。
真空管ハンドブック(規格表)の相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
G31. 「ECC83S−1本目」ユニット1測定。 Gm測定=2000μmho、IP=1.5mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
G32. 「ECC83S−1本目」ユニット2測定。 Gm測定=2000μmho、IP=1.5mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
G33. 「ECC83S−2本目」ユニット1測定。 Gm測定=2000μmho、IP=1.5mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
G34. 「ECC83S−2本目」ユニット2測定。 Gm測定=2000μmho、IP=1.5mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
G4. 6267(EF86)の測定。
      真空管ハンドブック(規格表)の値。
    6267(EF86)相互コンダクタンス=2000μmho「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
    (1960/1962ナショナル真空管ハンドブックより)、(全日本真空管マニュアル、オーディオ用真空管マニアルより。

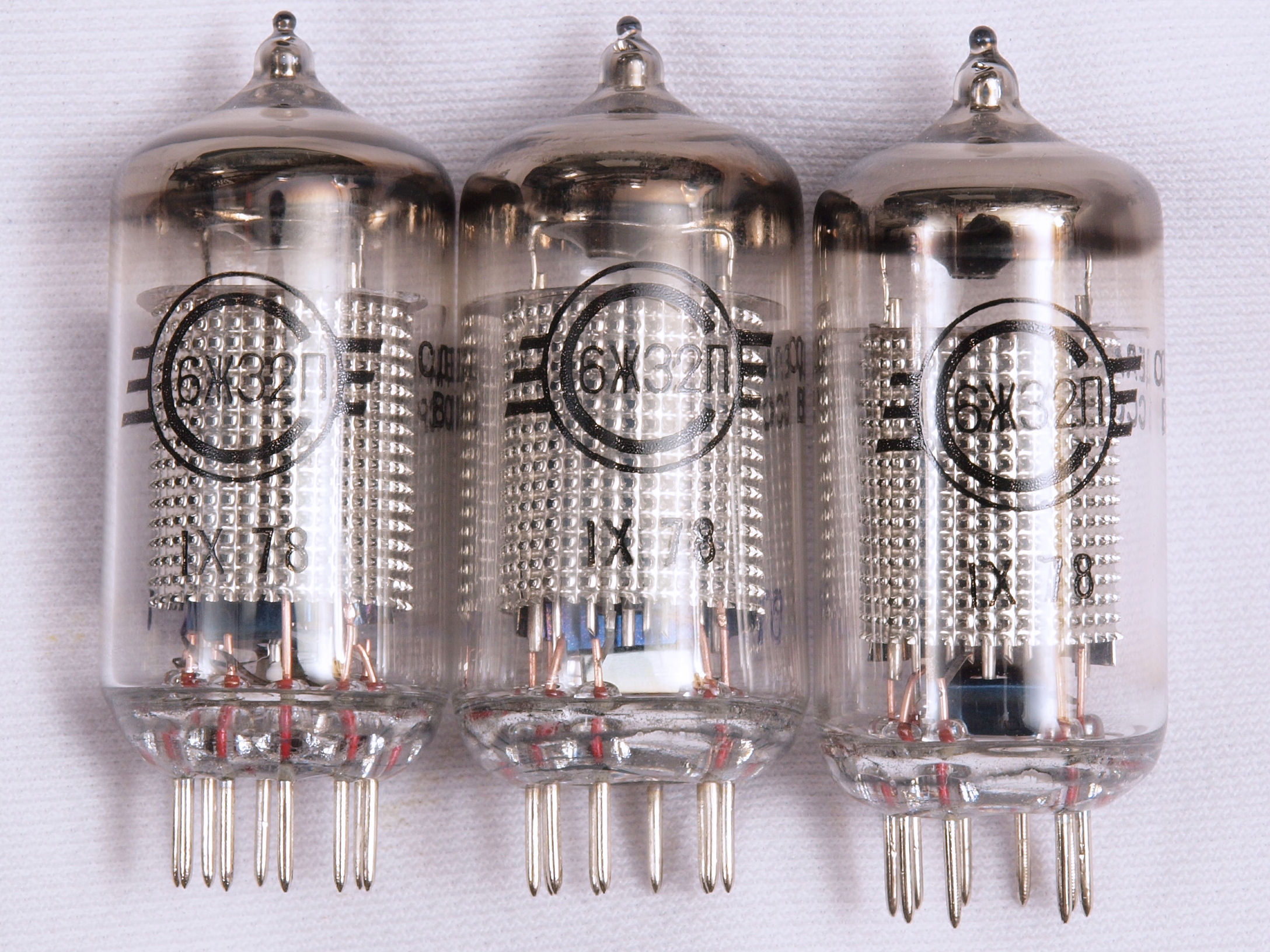

左から、1本目、、3本目
G41. 1本目「6267」。 Gm測定=2400μmho、IP=4.00mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」
G42. 2本目「6267」。 Gm測定=2340μmho、IP=3.79mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」
G43. 3本目「6267」。 Gm測定=2040μmho、IP=3.34mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」
H. 変更回路図
H11. 修理前 Plate・Baias Supply Circuit 「回路図は全てTM11−66247−316−35より引用」
H12. 修理後 Plate・Baias Supply Circuit
H13. 計画中 Plate・Baias Supply Circuit、 使用電圧100Vで楽に250Vになる
H21. 修理前 Screen Supply Circuit
H22. 修理後 Screen Supply Circuit、 調整電圧範囲が広まる。
H31. 修理前 Emisson Measurement Circuit
H32. 修理後 Emisson Measurement Circuit
H41. 修理前 Leakage Test Circuit
H42. 修理後 Leakage Test Circuit
H51. 修理前 Short Test Circuit
H52. 修理後 Short Test Circuit
H61. 修理前 グリッド、プレート回路
H62. 修理後 発振防止対策、プレート電流測定設定
                      tv2bu2-3m
ここに掲載された写真は、その肖像権・版権・著作権等は、放棄しておりません。  写真・記事を無断で商用利用・転載等することを、禁じます。
 Copyright(C) 2023 Amp Repair Studio All right reserved.
