Hickok TV-2C/Uで Toshiba 6G-B8 Gm & Ip測定
YAHOOオークションで購入した物+手持ち「6G-B8」13本の「Gm & Ip」測定。

A.YAHOOオークションで\20,700円にて購入した、ペア箱入り 「6G-B8」 4本。
B.YAHOOオークションで\28,555円にて購入した、箱入り 「6G-B8」 4本。
C.YAHOOオークションで\9,150円にて購入した、「6G-B8」 4本。
D.YAHOOオークションで\22,222円にて購入した灰色プレート、「6G-B8」 4本。
E.YAHOOオークションで\18,550円にて購入したシングルゲッター、「6G-B8」 4本。
F.YAHOOオークションで\18,751円にて購入したダブルゲッター、「6G-B8」 4本。
G.YAHOOオークションで\20,000円にて購入したダブルゲッター、「6G-B8」 4本。
H.YAHOOオークションで\23,055円にて購入したダブルゲッター、「6G-B8」 4本。
I.YAHOOオークションで\12,000円にて購入したダブルゲッター、「6G-B8」 4本。
J.YAHOOオークションで\20,000円にて購入したシングルゲッター、「6G-B8」 4本。
K.YAHOOオークションで\12,500円にて購入したシングルゲッター、「6G-B8」 4本。
L.YAHOOオークションで\18,500円にて購入したシングルゲッター、「6G-B8」 4本。
M.手持ち「6G-B8」 13個の 「GM & Ip」 測定。

測定電源は交流安定化電源を使用し、AC115V 60Hzで行う。
 画像をクリックすると、大きく(横幅2050ドット)表示されます。
ヒーターは十分に余熱をしてから測定する。
プレート波形を観測しながら測定する。

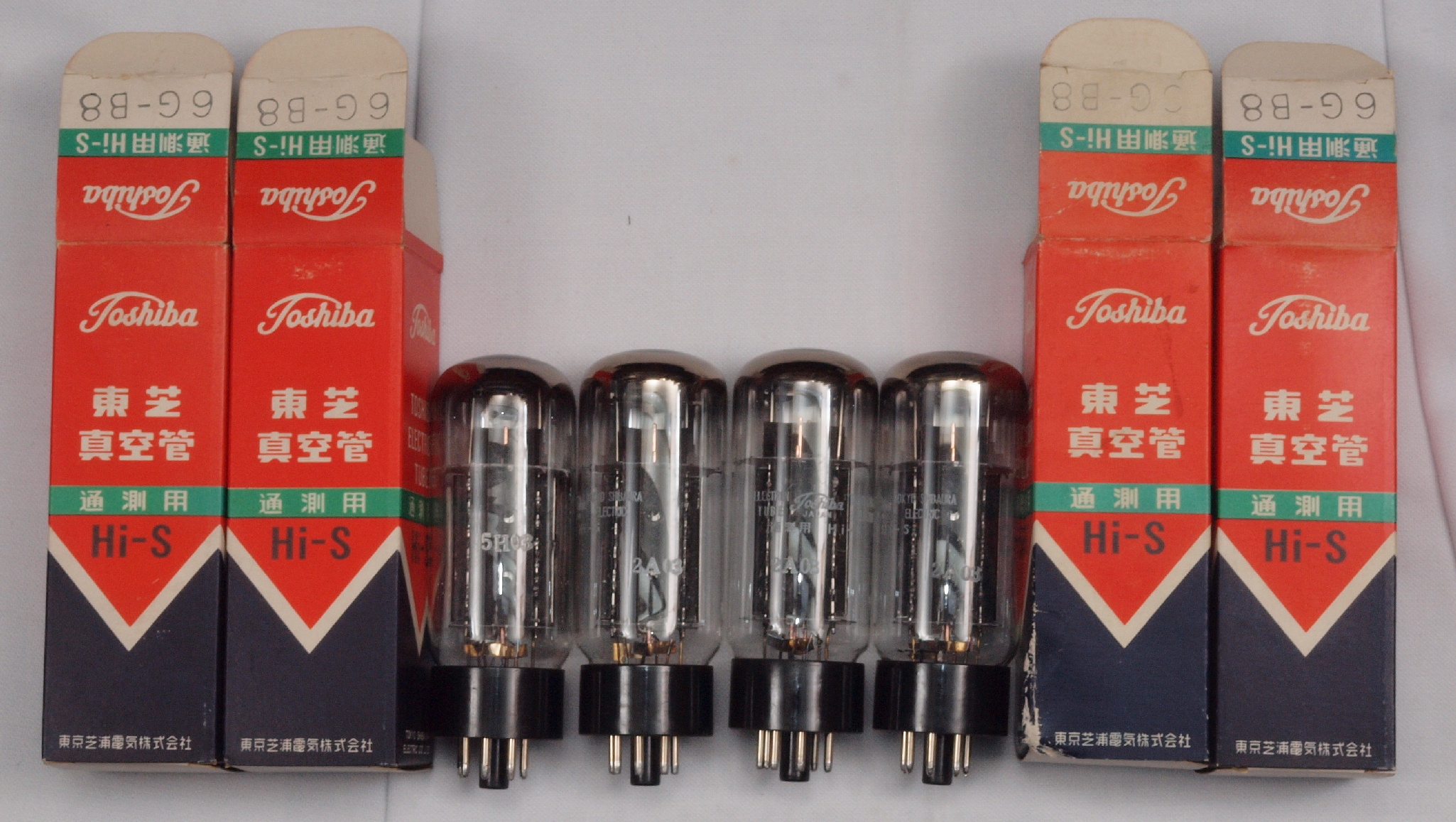

A. YAHOOオークションで\20,700円にて購入した、ペア箱入り 「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。

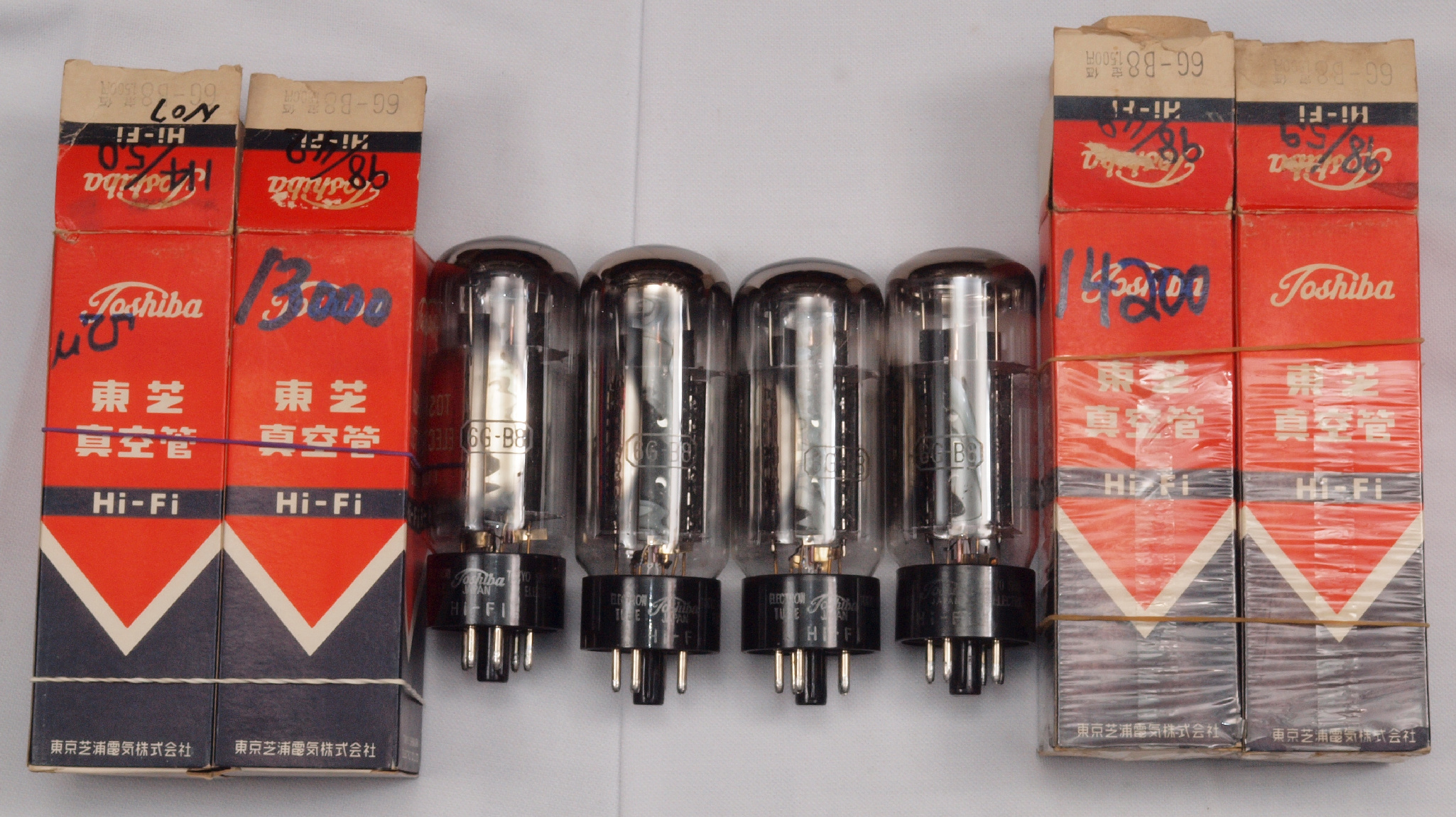

                   上=ペア箱、下=内箱。
左から、
 1本目 「6G-B8」測定。 Gm=18000μmho、Ip=104.4mA。
 2本目 「6G-B8」測定。 Gm=20000μmho、Ip=125.8mA。
 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=137.2mA。
 4本目 「6G-B8」測定。 Gm=23000μmho、Ip=139.8mA。
A1. 1本目 「6G-B8」測定。 Gm=18000μmho、Ip=104.4mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
A2. 2本目 「6G-B8」測定。 Gm=20000μmho、Ip=125.8mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
A3. 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=137.2mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
A4. 4本目 「6G-B8」測定。 Gm=23000μmho、Ip=139.8mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
B. YAHOOオークションで\28,555円にて購入した、箱入り 「6G-B8」 4本「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から、
 1本目 「6G-B8」測定。 Gm=21400μmho、Ip=133.9mA。
 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=130.3mA。
 3本目 「6G-B8」測定。 Gm=23600μmho、Ip=140.5mA。
 4本目 「6G-B8」測定。 Gm=22000μmho、Ip=136.4mA。

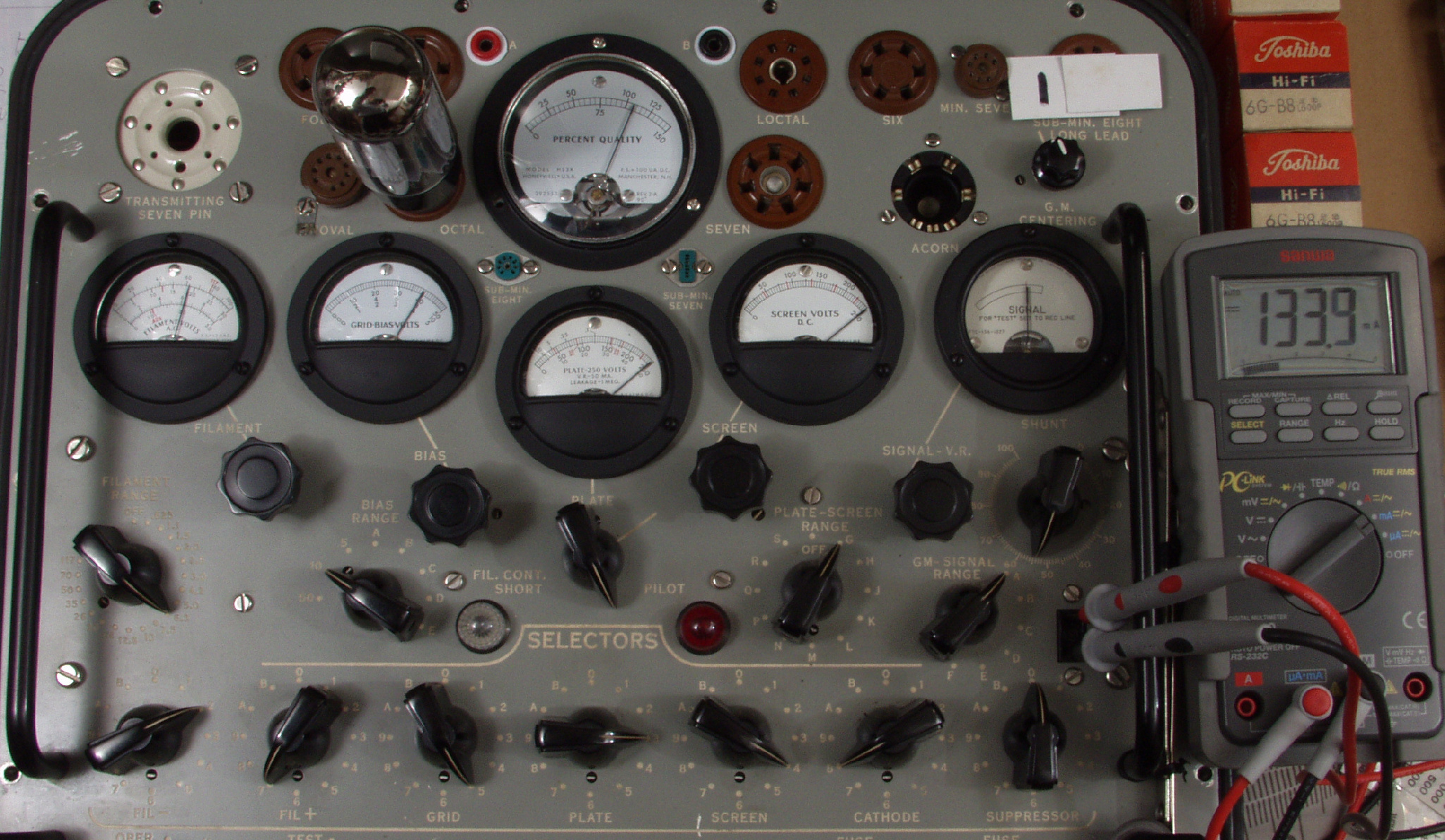

B1. 1本目 「6G-B8」測定。 Gm=21400μmho、Ip=133.9mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

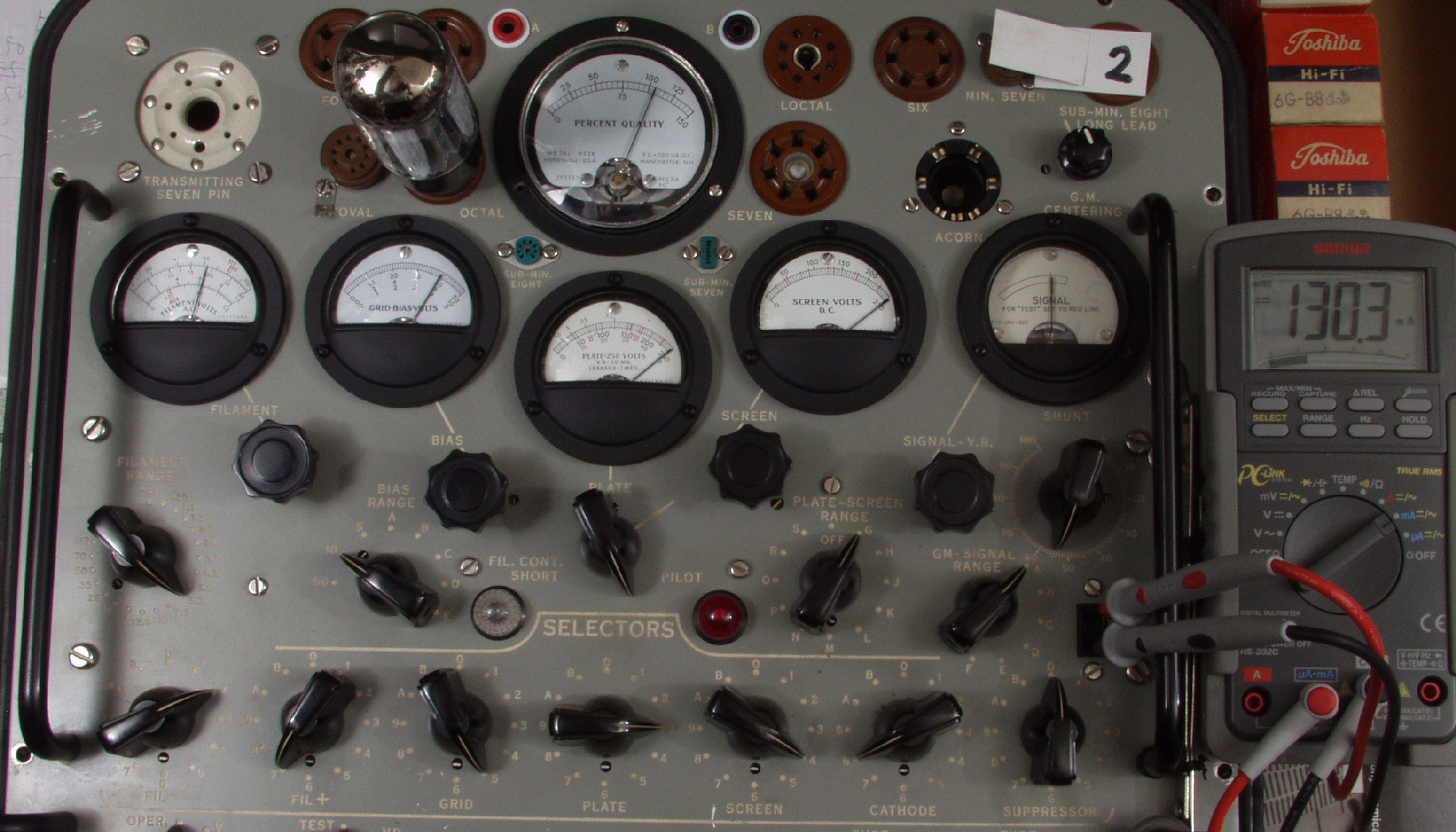

B2. 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=130.3mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
B3. 3本目 「6G-B8」測定。 Gm=23600μmho、Ip=140.5mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

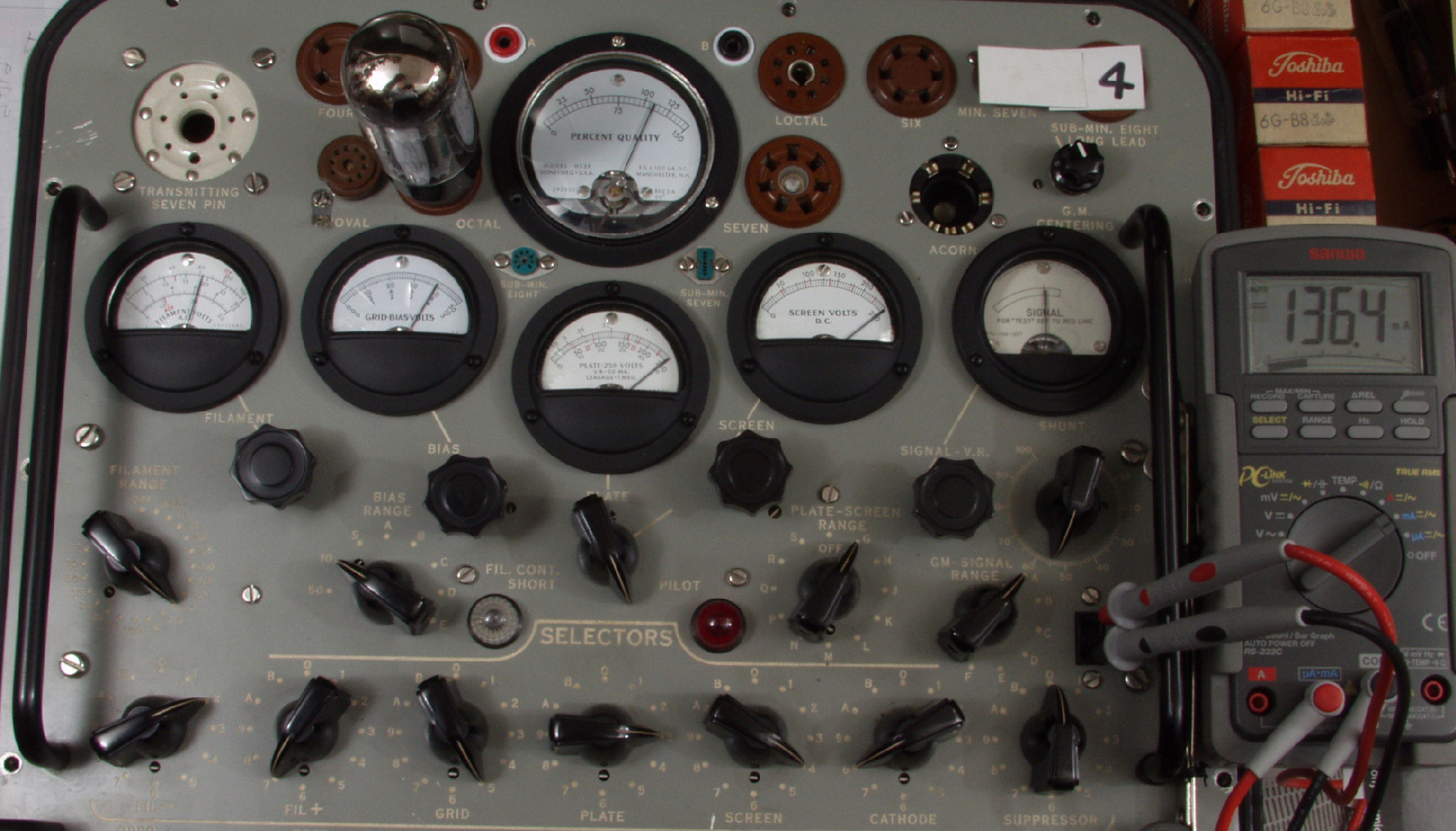

B4. 4本目 「6G-B8」測定。 Gm=22000μmho、Ip=136.4mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
C. YAHOOオークションで\9,150円にて購入した、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上 1本目 「6G-B8」測定。 Gm=21400μmho、Ip=119.3mA。
左下 2本目 「6G-B8」測定。 Gm=23000μmho、Ip=131.7mA。
右上 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=138.5mA。
右下 4本目 「6G-B8」測定。 Gm=24000μmho、Ip=136.5mA。

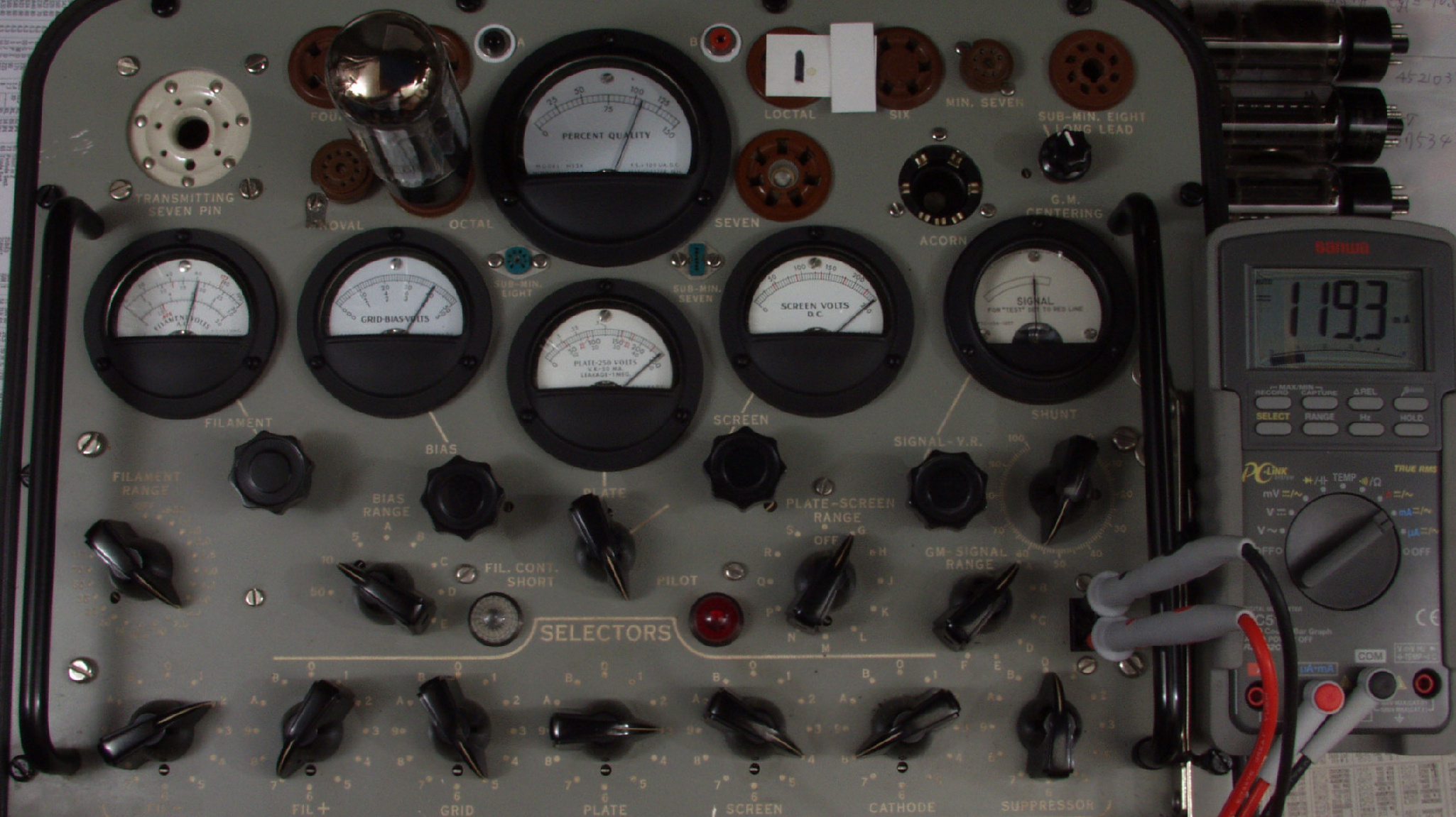

C1. 1本目 「6G-B8」測定。 Gm=21400μmho、Ip=119.3mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

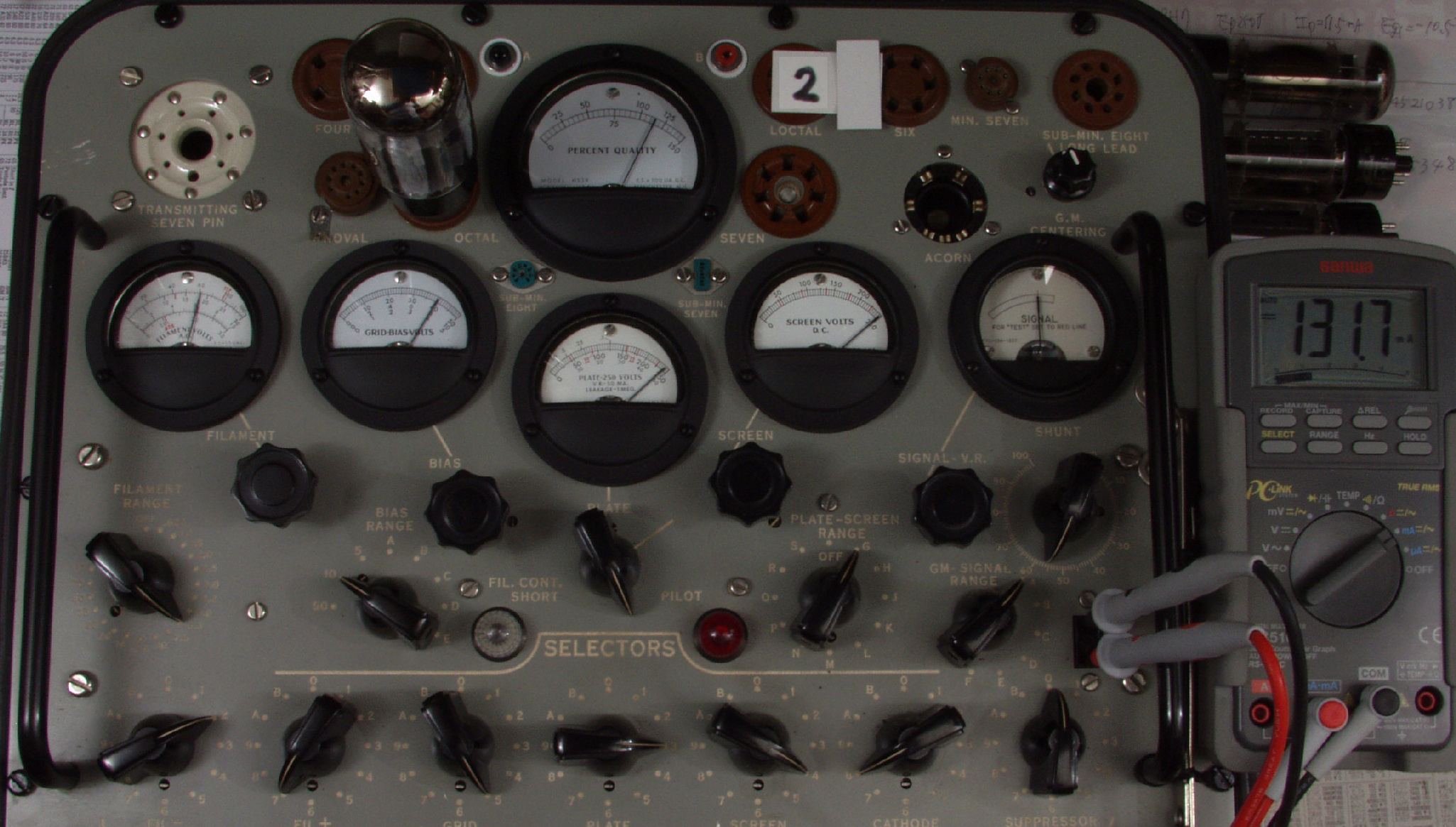

C2. 2本目 「6G-B8」測定。 Gm=23000μmho、Ip=131.7mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

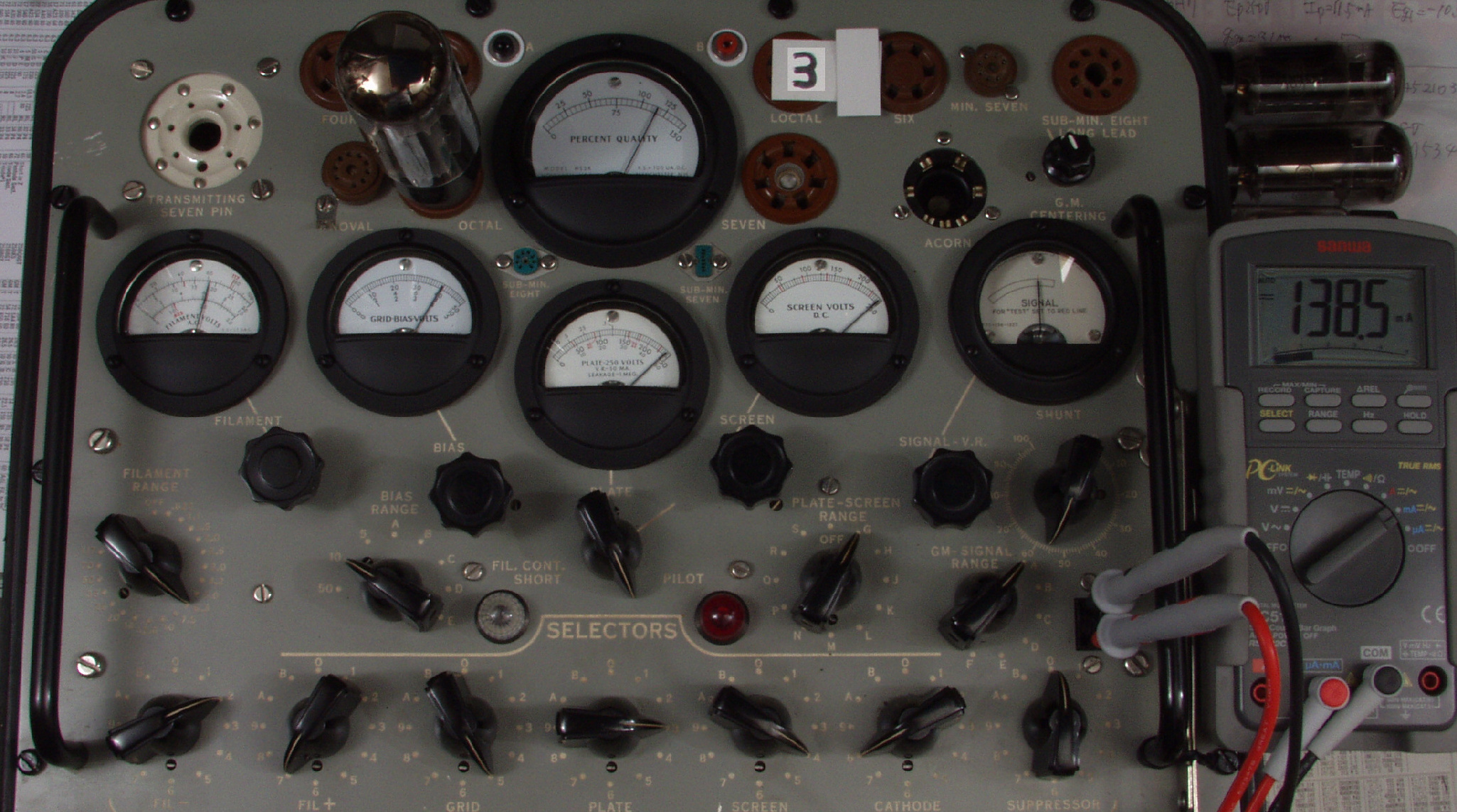

C3. 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=138.5mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

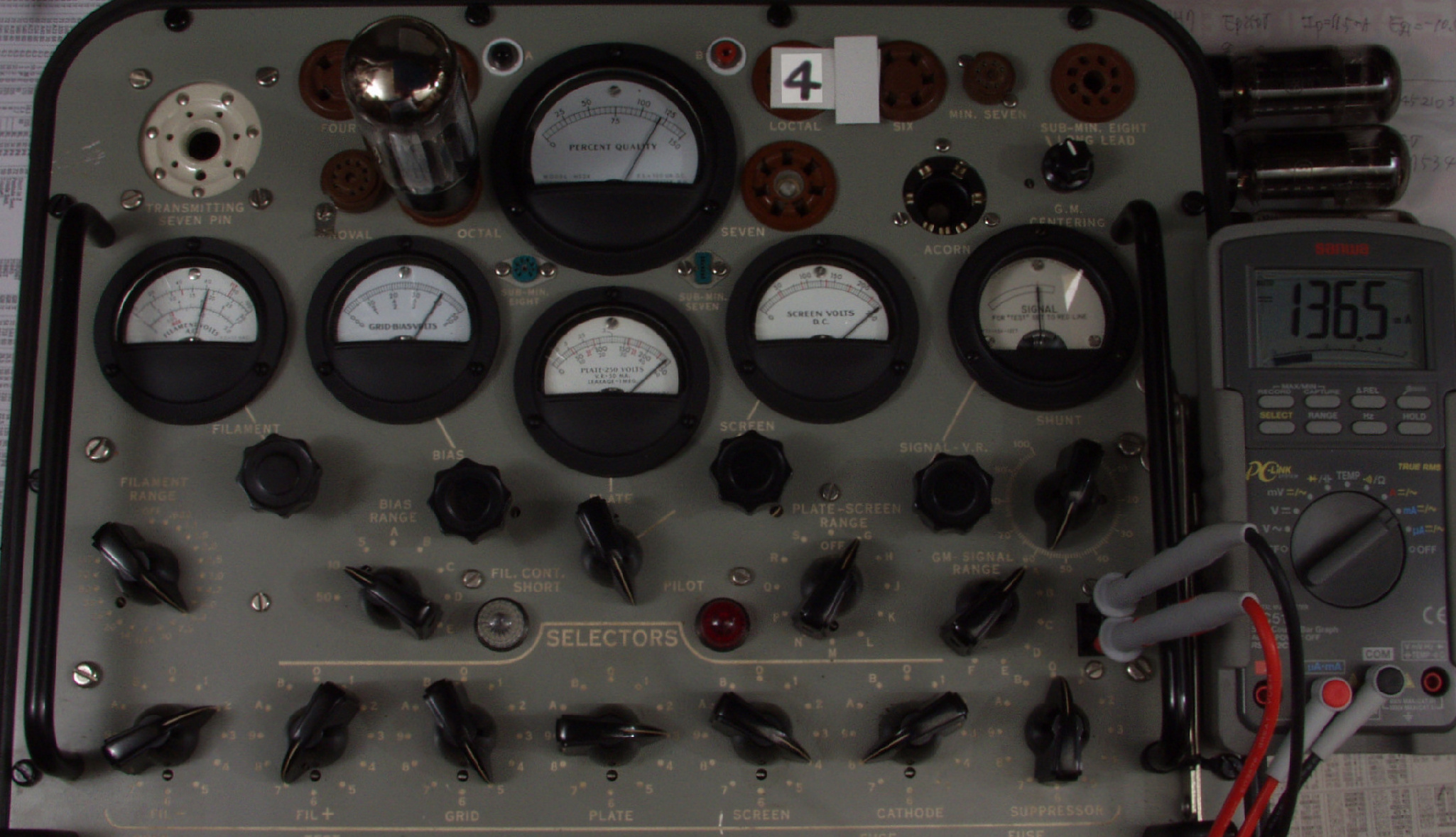

C4. 4本目 「6G-B8」測定。 Gm=24000μmho、Ip=136.5mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
D. YAHOOオークションで\22,222円にて購入した灰色プレート、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上 1本目 「6G-B8」測定。 Gm=20000μmho、Ip=122.5mA。
左下 2本目 「6G-B8」測定。 Gm=21400μmho、Ip=119.9mA。
右上 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=121.2mA。
右下 4本目 「6G-B8」測定。 Gm=23400μmho、Ip=124.4mA。

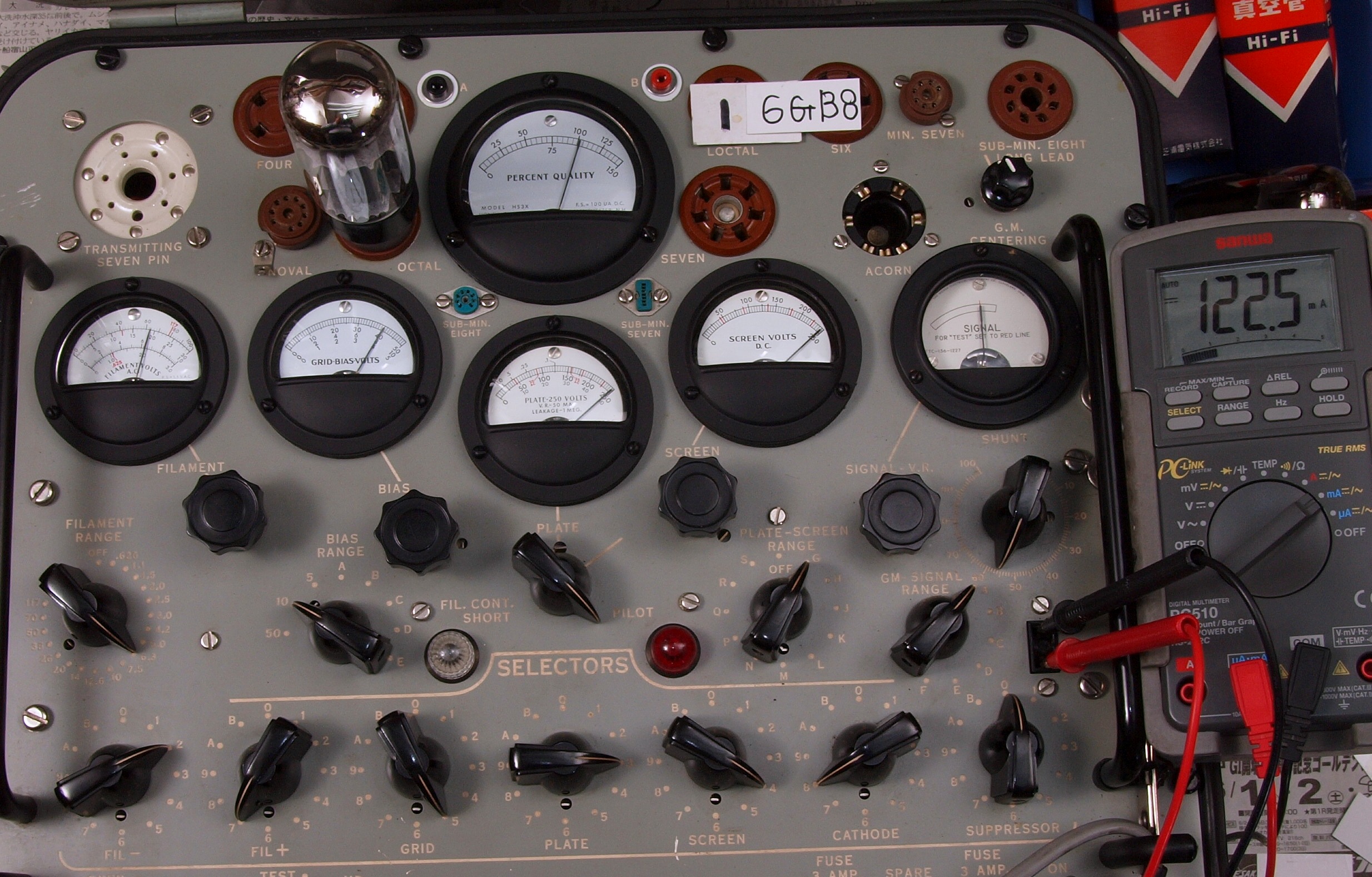

D1. 1本目 「6G-B8」測定。 Gm=20000μmho、Ip=122.5mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
D2. 2本目 「6G-B8」測定。 Gm=21400μmho、Ip=119.9mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
D3. 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=121.2mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
D4. 4本目 「6G-B8」測定。 Gm=23400μmho、Ip=124.4mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
E. YAHOOオークションで\18,550円にて購入したシングルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上 1本目 「6G-B8」測定。 Gm=23000μmho、Ip=119.5mA。
左下 2本目 「6G-B8」測定。 Gm=24000μmho、Ip=133.5mA。
右上 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=136.4mA。
右下 4本目 「6G-B8」測定。 Gm=23000μmho、Ip=129.4mA。

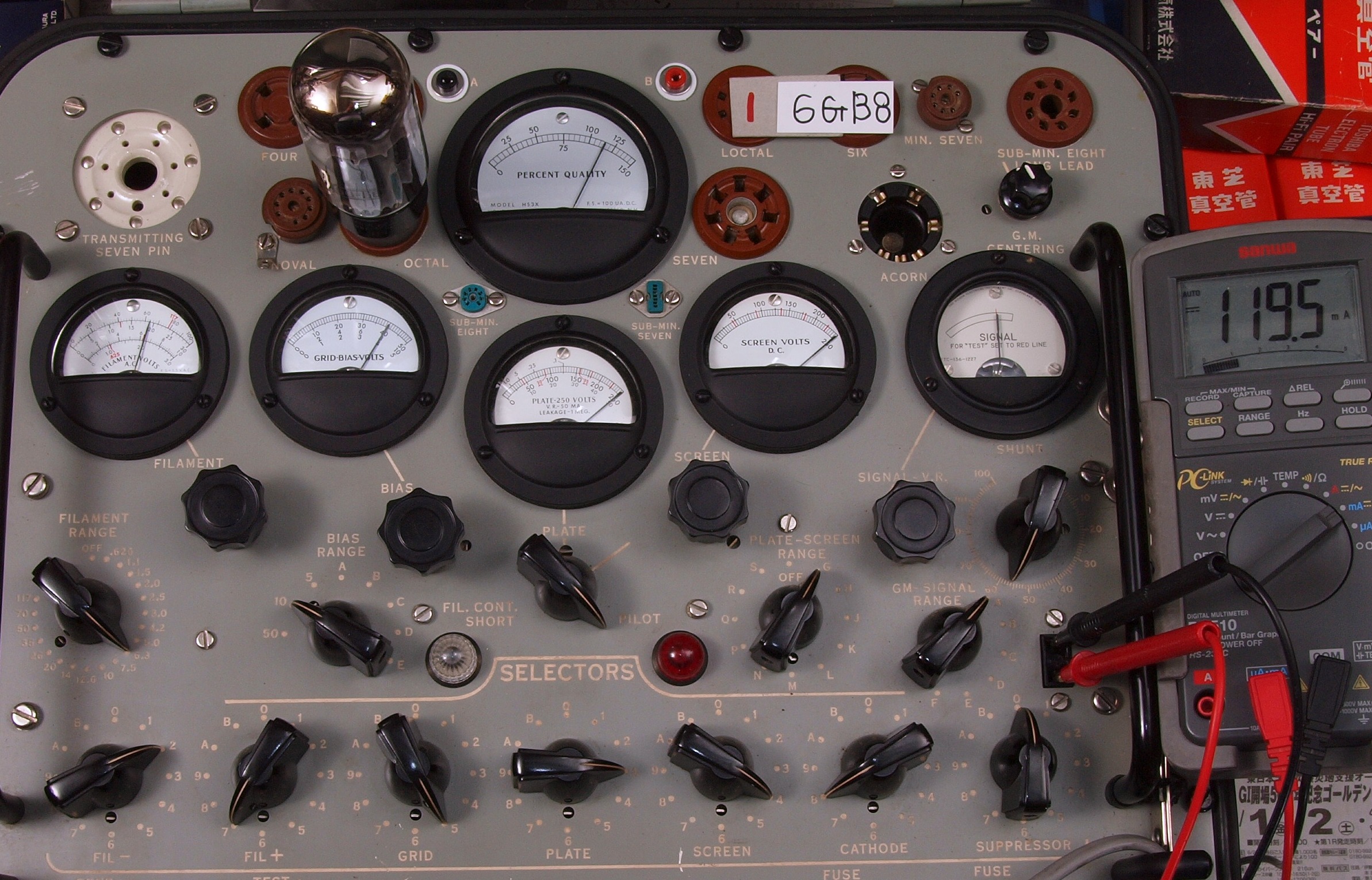

E1. 1本目 「6G-B8」測定。 Gm=23000μmho、Ip=119.5mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
E2. 2本目 「6G-B8」測定。 Gm=24000μmho、Ip=133.5mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
E3. 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=136.4mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
E4. 4本目 「6G-B8」測定。 Gm=23000μmho、Ip=129.4mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
F. YAHOOオークションで18,751円にて購入したダブルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上 1本目 「6G-B8」測定。 Gm=20600μmho、Ip=126.6mA。
左下 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=146.6mA。
右上 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=147.1mA。
右下 4本目 「6G-B8」測定。 Gm=21600μmho、Ip=114.2mA。
F1. 1本目 「6G-B8」測定。 Gm=20600μmho、Ip=126.6mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
F2. 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=146.6mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

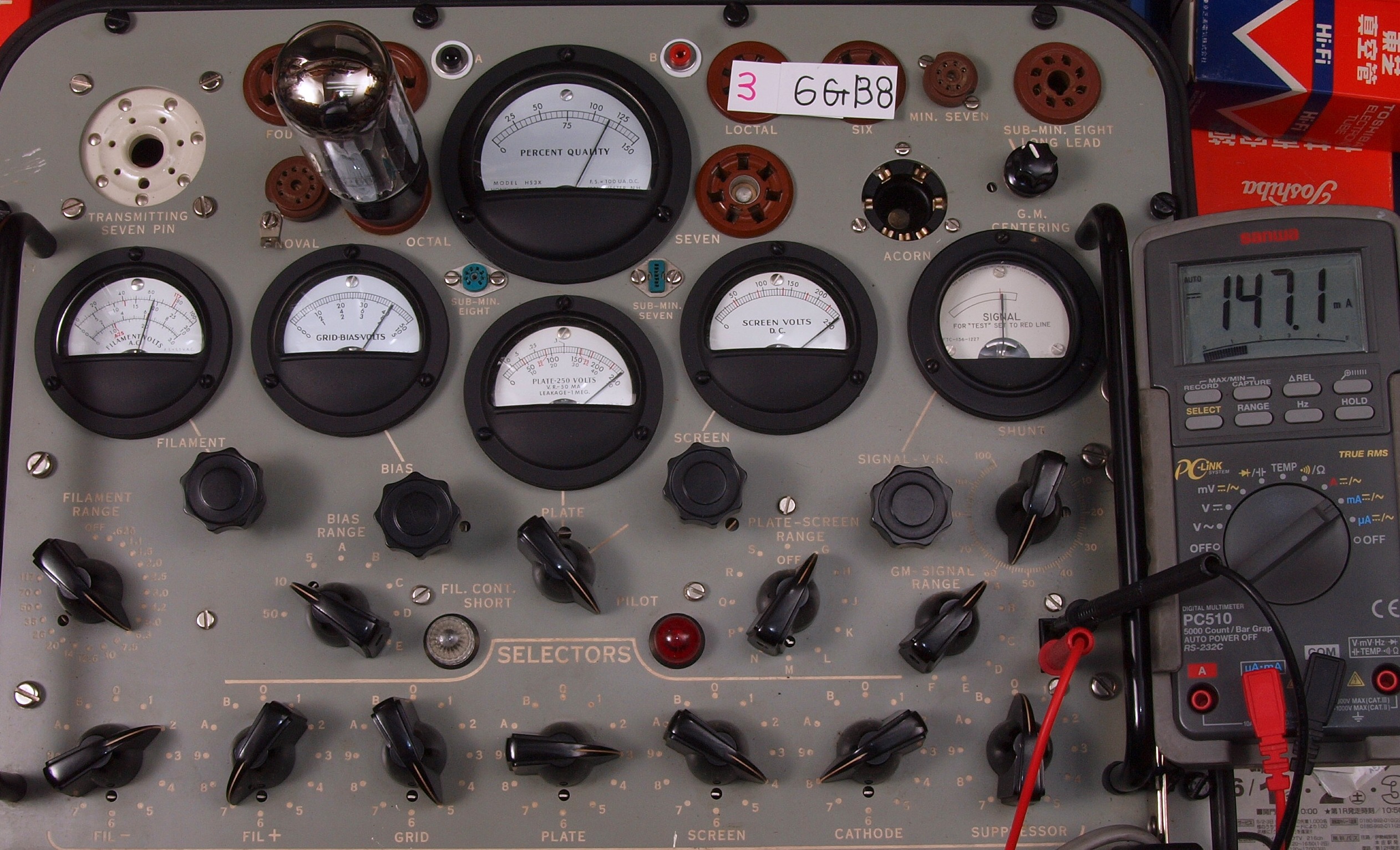

F3. 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=147.1mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

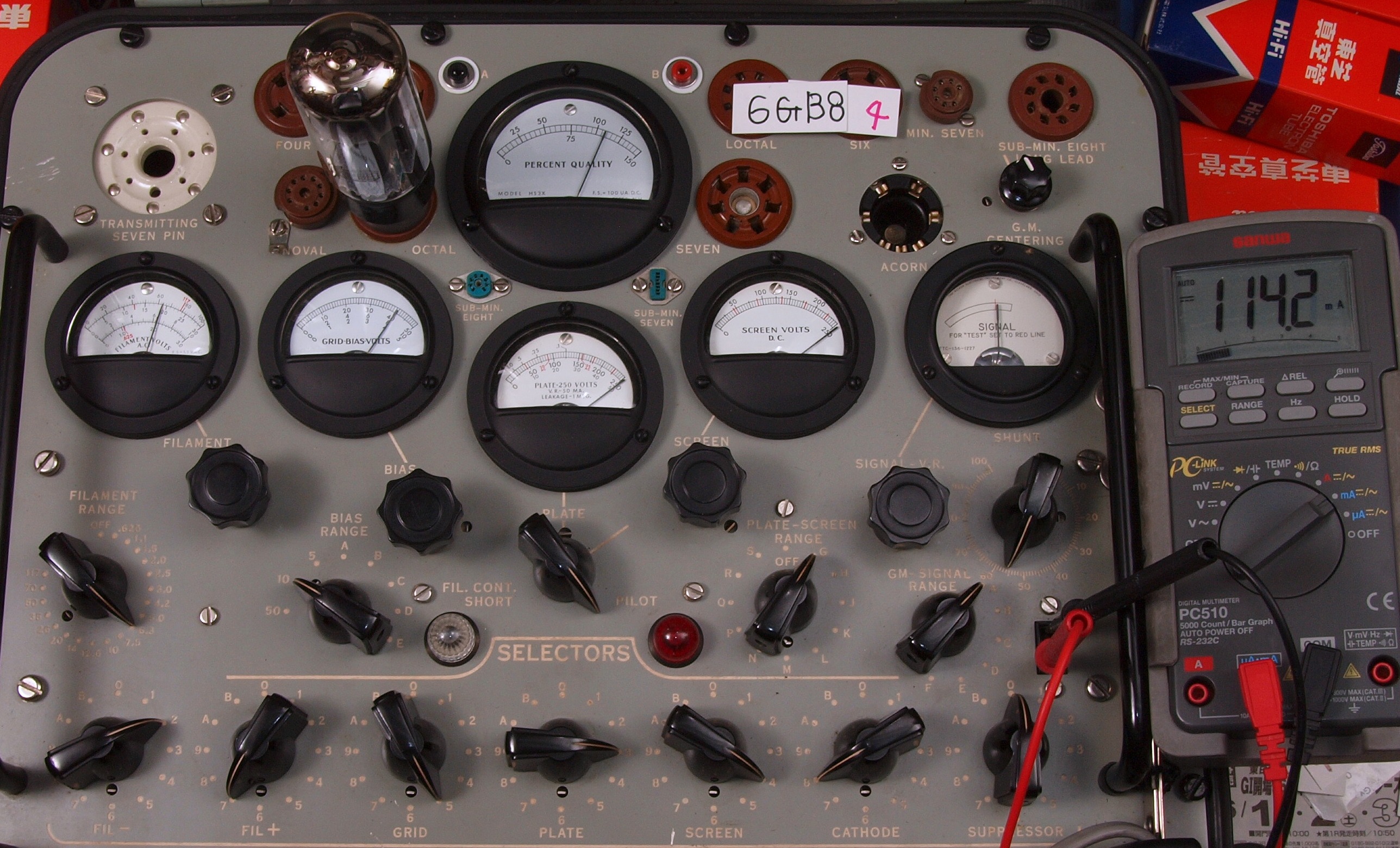

F4. 4本目 「6G-B8」測定。 Gm=21600μmho、Ip=114.2mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
G. YAHOOオークションで\20,000円にて購入したダブルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上 1本目 「6G-B8」測定。 Gm=25000μmho、Ip=137.3mA。
左下 2本目 「6G-B8」測定。 Gm=22000μmho、Ip=124.5mA。
右上 3本目 「6G-B8」測定。 Gm=25400μmho、Ip=137.7mA。
右下 4本目 「6G-B8」測定。 Gm=24000μmho、Ip=124.1mA。
G1. 1本目 「6G-B8」測定。 Gm=25000μmho、Ip=137.3mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

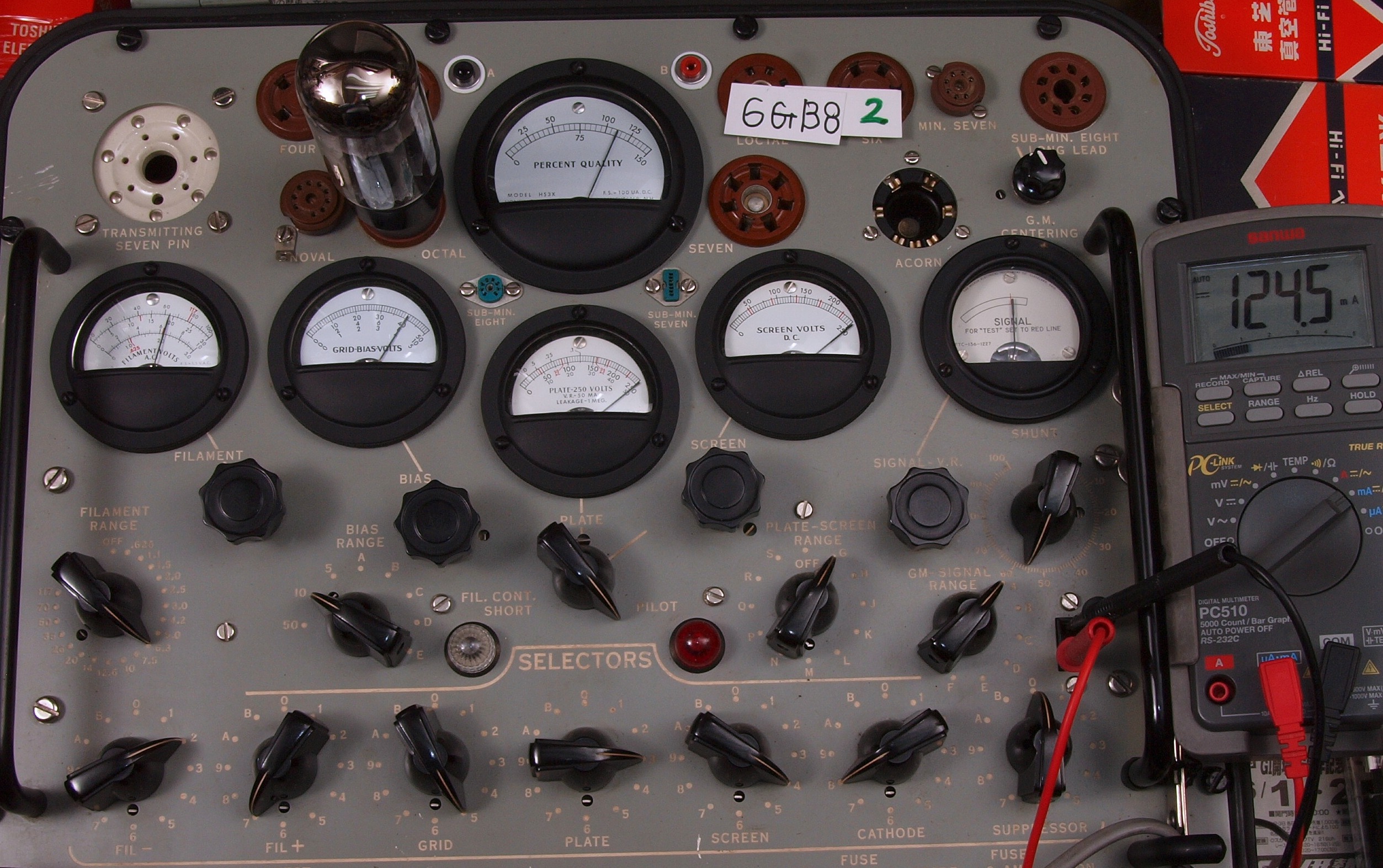

G2. 2本目 「6G-B8」測定。 Gm=22000μmho、Ip=124.5mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
G3. 3本目 「6G-B8」測定。 Gm=25400μmho、Ip=137.7mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

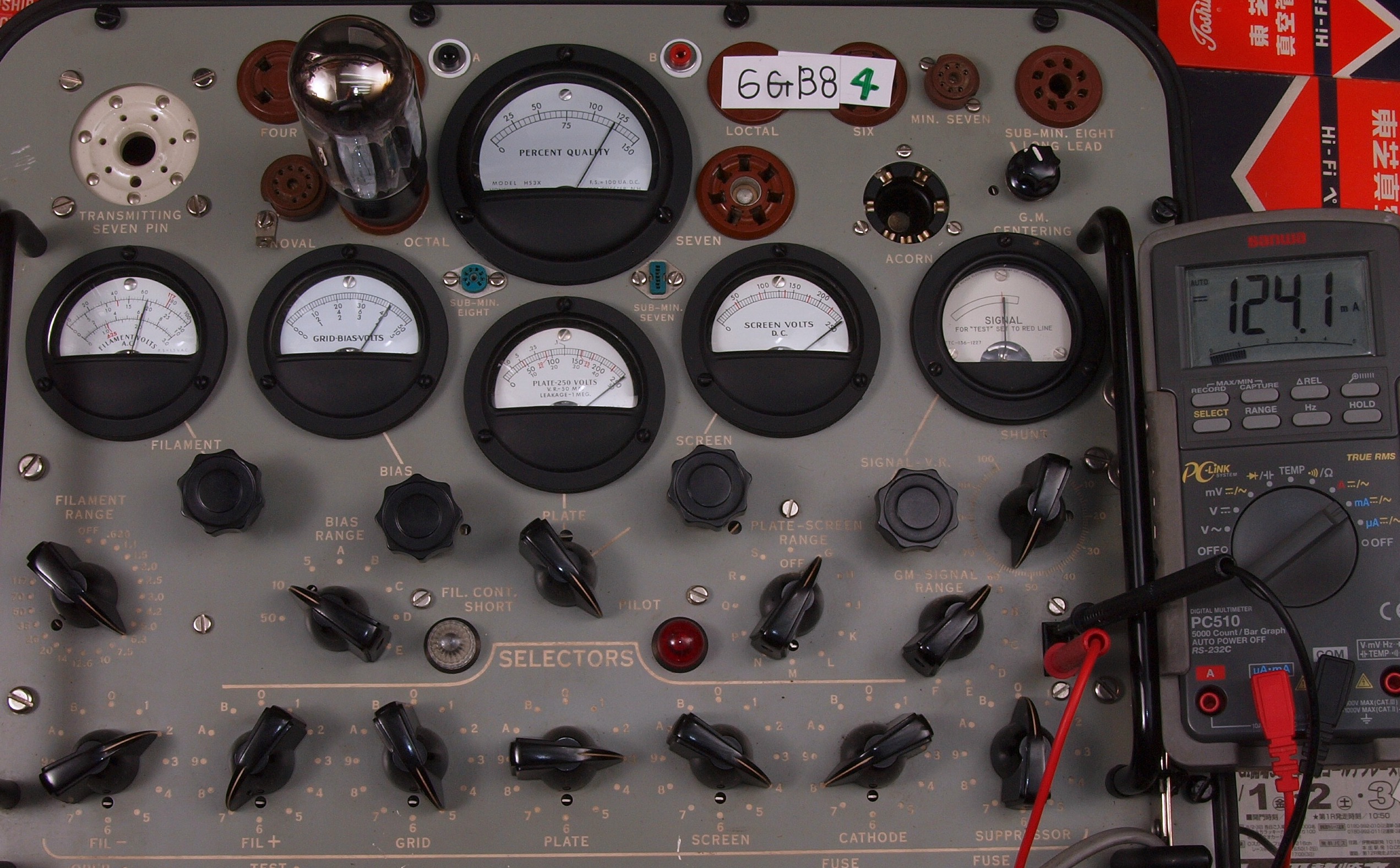

G4. 4本目 「6G-B8」測定。 Gm=24000μmho、Ip=124.1mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
H. YAHOOオークションで\23,055円にて購入したダブルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
 1本目 「6G-B8」測定。 Gm=20000μmho、Ip=97.6mA。
 2本目 「6G-B8」測定。 Gm=20000μmho、Ip=98.2mA。
 3本目 「6G-B8」測定。 Gm=21000μmho、Ip=102.7mA。
 4本目 「6G-B8」測定。 Gm=19000μmho、Ip=99.2mA。
H1. 1本目 「6G-B8」測定。 Gm=20000μmho、Ip=97.5mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
H2. 2本目 「6G-B8」測定。 Gm=20000μmho、Ip=98.2mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
H3. 3本目 「6G-B8」測定。 Gm=21000μmho、Ip=102.7mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
H4. 4本目 「6G-B8」測定。 Gm=19000μmho、Ip=99.2mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
I. YAHOOオークションで\12,000円にて購入したダブルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
 1本目 「6G-B8」測定。 Gm=22000μmho、Ip=108.5mA。
 2本目 「6G-B8」測定。 Gm=24000μmho、Ip=122.7mA。
 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=115.0mA。
 4本目 「6G-B8」測定。 Gm=22000μmho、Ip=122.8mA。

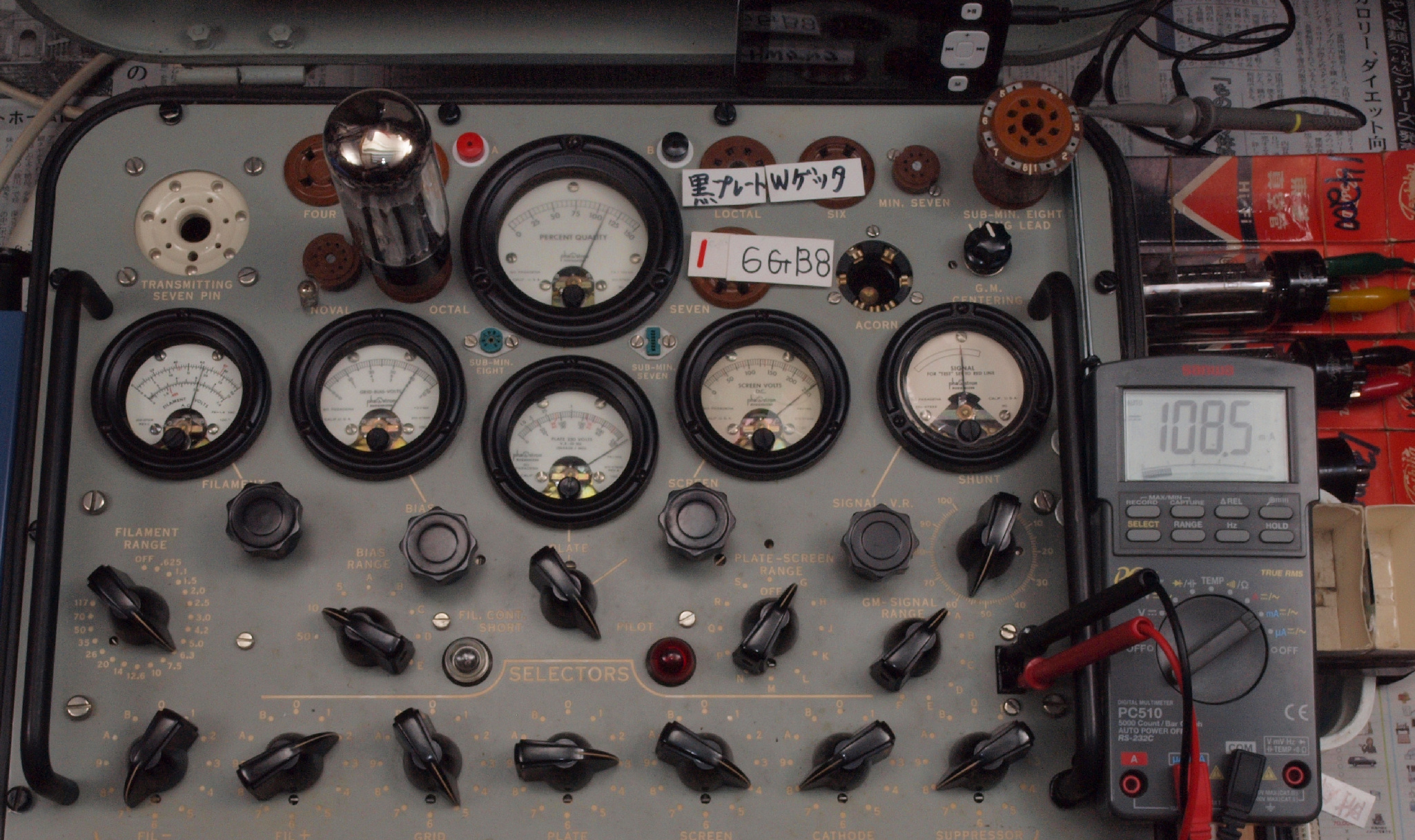

I1. 1本目 「6G-B8」測定。 Gm=22000μmho、Ip=108.5mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
I2. 2本目 「6G-B8」測定。 Gm=24000μmho、Ip=122.7mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
I3. 3本目 「6G-B8」測定。 Gm=23000μmho、Ip=115.0mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
I4. 4本目 「6G-B8」測定。 Gm=22000μmho、Ip=122.8mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
J. YAHOOオークションで\20,000円にて購入したシングルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
 1本目 「6G-B8」測定。 Gm=24000μmho、Ip=111.8mA。
 2本目 「6G-B8」測定。 Gm=22400μmho、Ip=110.5mA。
 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=118.3mA。
 4本目 「6G-B8」測定。 Gm=21400μmho、Ip=109.3mA。
J1. 1本目 「6G-B8」測定。 Gm=24000μmho、Ip=111.8mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

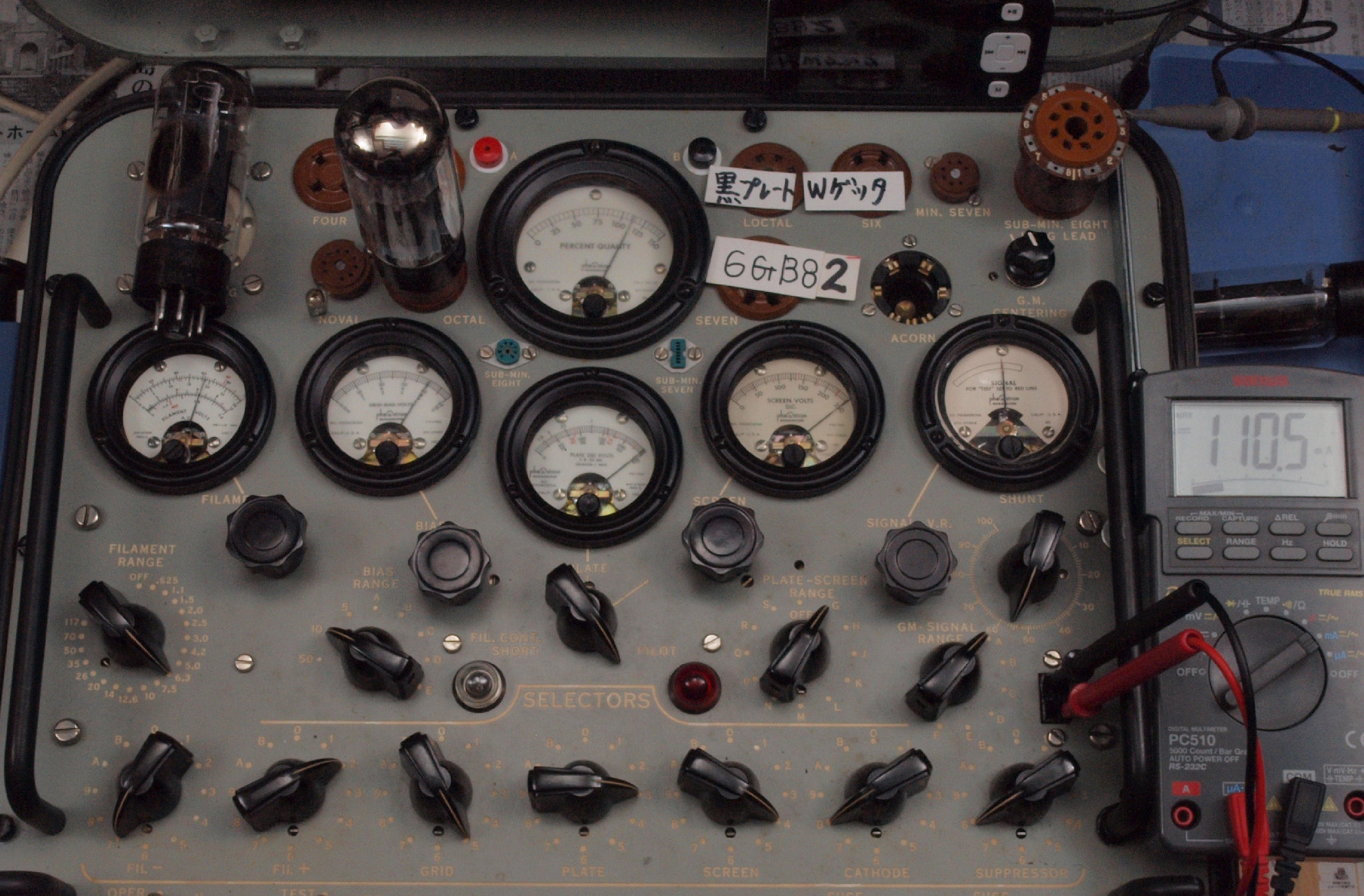

J2. 2本目 「6G-B8」測定。 Gm=22400μmho、Ip=110.5mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
J3. 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=118.3mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
J4. 4本目 「6G-B8」測定。 Gm=21400μmho、Ip=109.3mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
K. YAHOOオークションで\12,500円にて購入したシングルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から

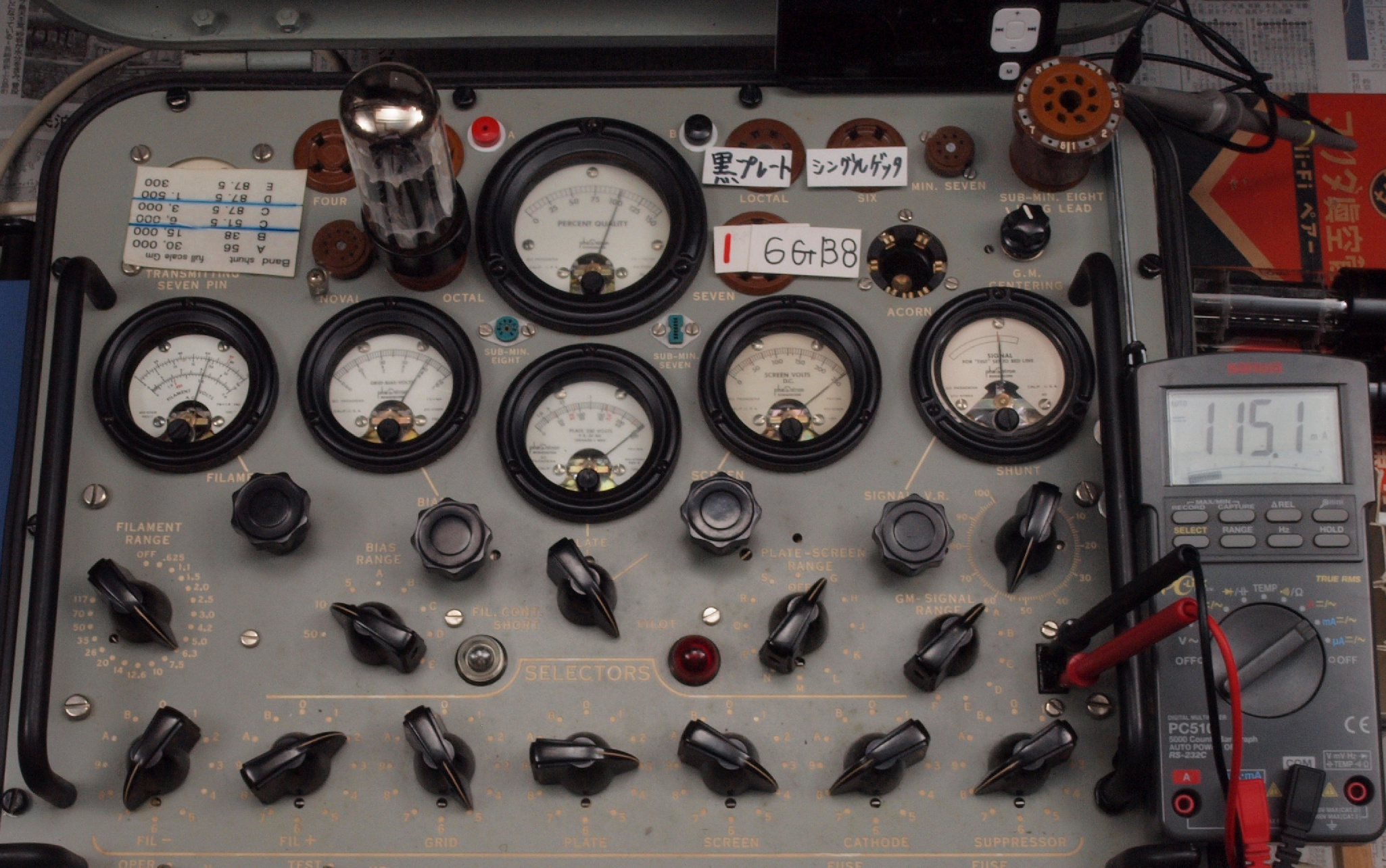

 1本目 「6G-B8」測定。 Gm=20000μmho、Ip=115.1mA。
 2本目 「6G-B8」測定。 Gm=19000μmho、Ip=118.3mA。
 3本目 「6G-B8」測定。 Gm=20000μmho、Ip=140.1mA。
 4本目 「6G-B8」測定。 Gm=21000μmho、Ip=147.3mA。
K1. 1本目 「6G-B8」測定。 Gm=20000μmho、Ip=115.1mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
K2. 2本目 「6G-B8」測定。 Gm=19000μmho、Ip=118.3mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
K3. 3本目 「6G-B8」測定。 Gm=20000μmho、Ip=140.1mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
K4. 4本目 「6G-B8」測定。 Gm=21000μmho、Ip=147.3mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
L. YAHOOオークションで\18,500円にて購入したシングルゲッター、「6G-B8」 4本の「Gm & Ip」測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
 1本目 「6G-B8」測定。 Gm=21000μmho、Ip=135.2mA。
 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=132.4mA。
 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=134.8mA。
 4本目 「6G-B8」測定。 Gm=22000μmho、Ip=129.0mA。
L1. 1本目 「6G-B8」測定。 Gm=21000μmho、Ip=135.2mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
L2. 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=132.4mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
L3. 3本目 「6G-B8」測定。 Gm=24000μmho、Ip=134.8mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

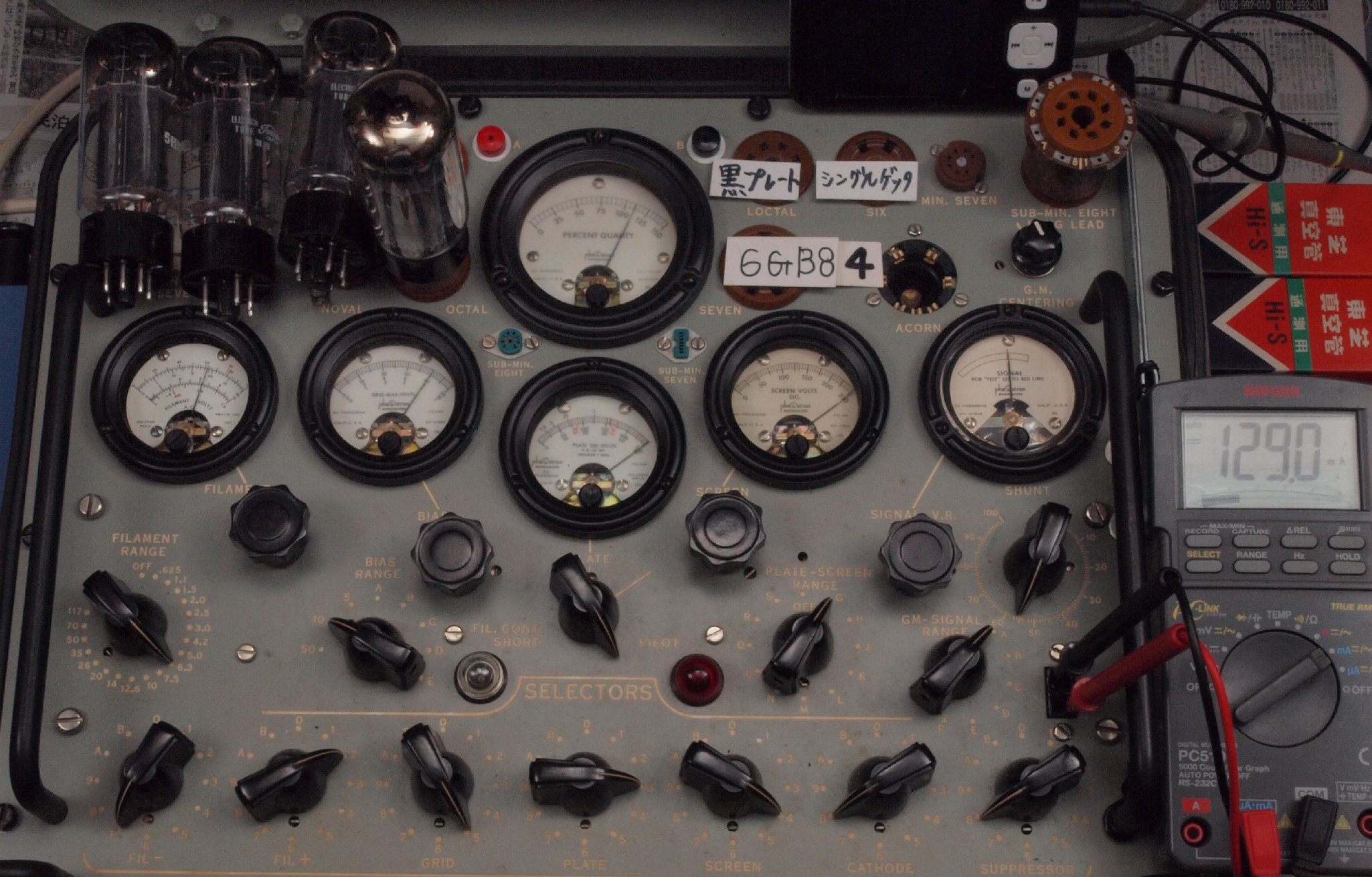

L4. 4本目 「6G-B8」測定。 Gm=22000μmho、Ip=129.0mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M. 手持ち「6G-B8」 13個の 「Gm & Ip」 測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の相互コンダクタンス=20000μmho
   「Ep=250V、Esg=250V、Ip=140mA、Eg1=−8V」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
下左
 1本目 「6G-B8」測定。 Gm=24000μmho、Ip=170.6mA。
 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=131.9mA。
 3本目 「6G-B8」測定。 Gm=19000μmho、Ip=122.0mA。
 4本目 「6G-B8」測定。 Gm=20000μmho、Ip=120.4mA。
 5本目 「6G-B8」測定。 Gm=23000μmho、Ip=168.9mA。
 6本目 「6G-B8」測定。 Gm=22200μmho、Ip=131.9mA。
 7本目 「6G-B8」測定。 Gm=24000μmho、Ip=160.7mA。
上左
 8本目 「6G-B8」測定。 Gm=20800μmho、Ip=120.0mA。

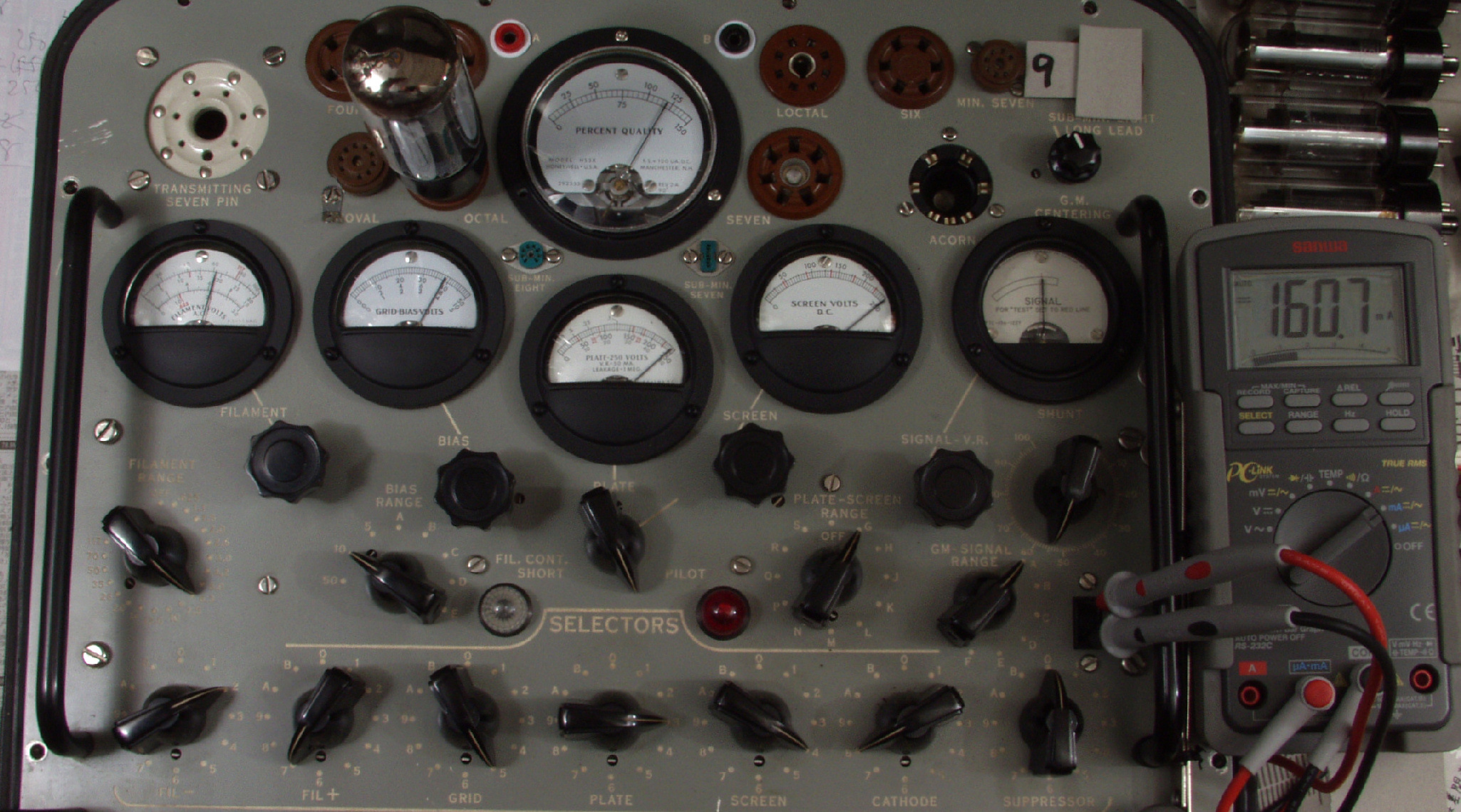

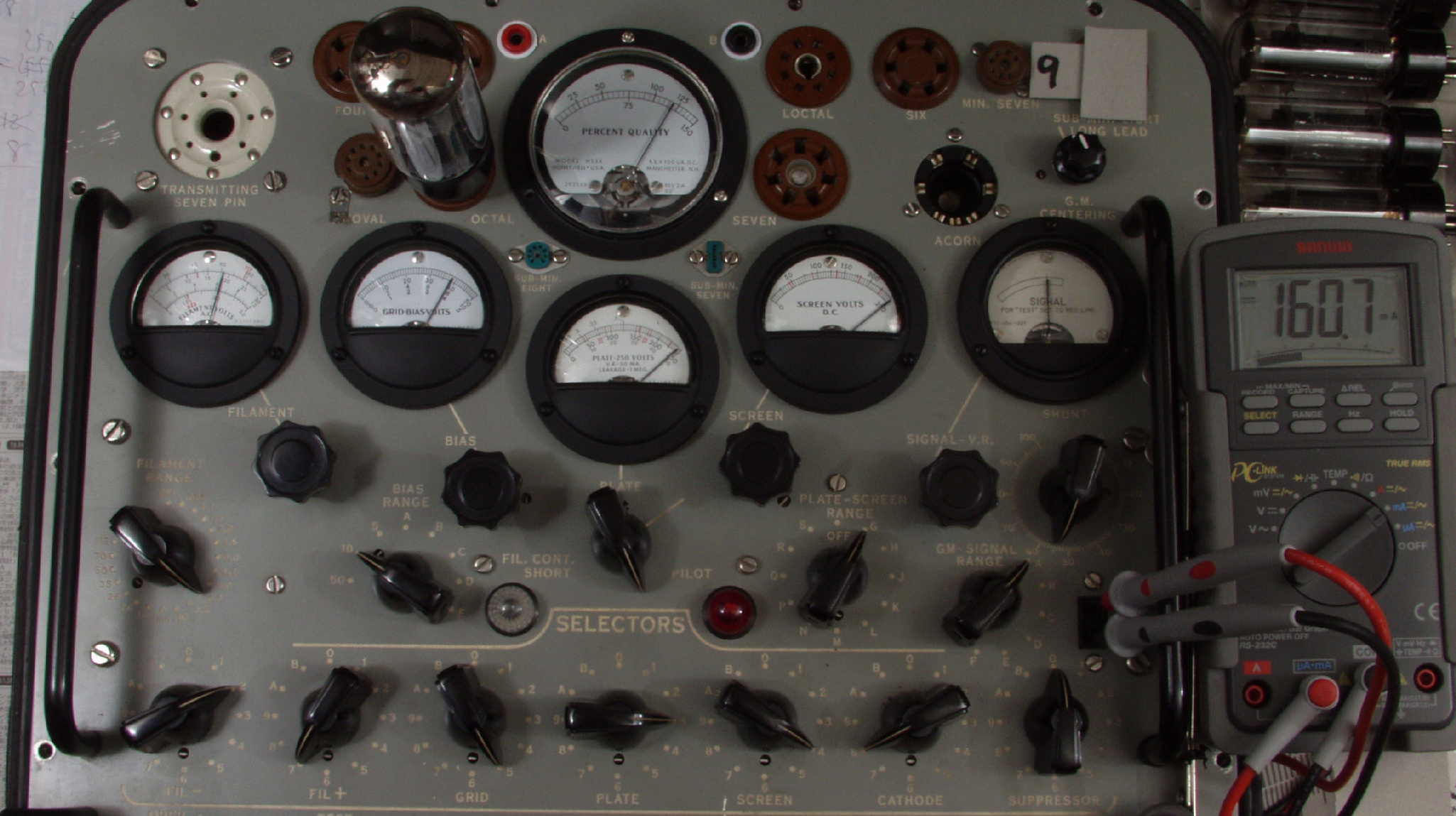

 9本目 「6G-B8」測定。 Gm=24000μmho、Ip=160.7mA。
 10本目 「6G-B8」測定。 Gm=19600μmho、Ip=132.6mA。

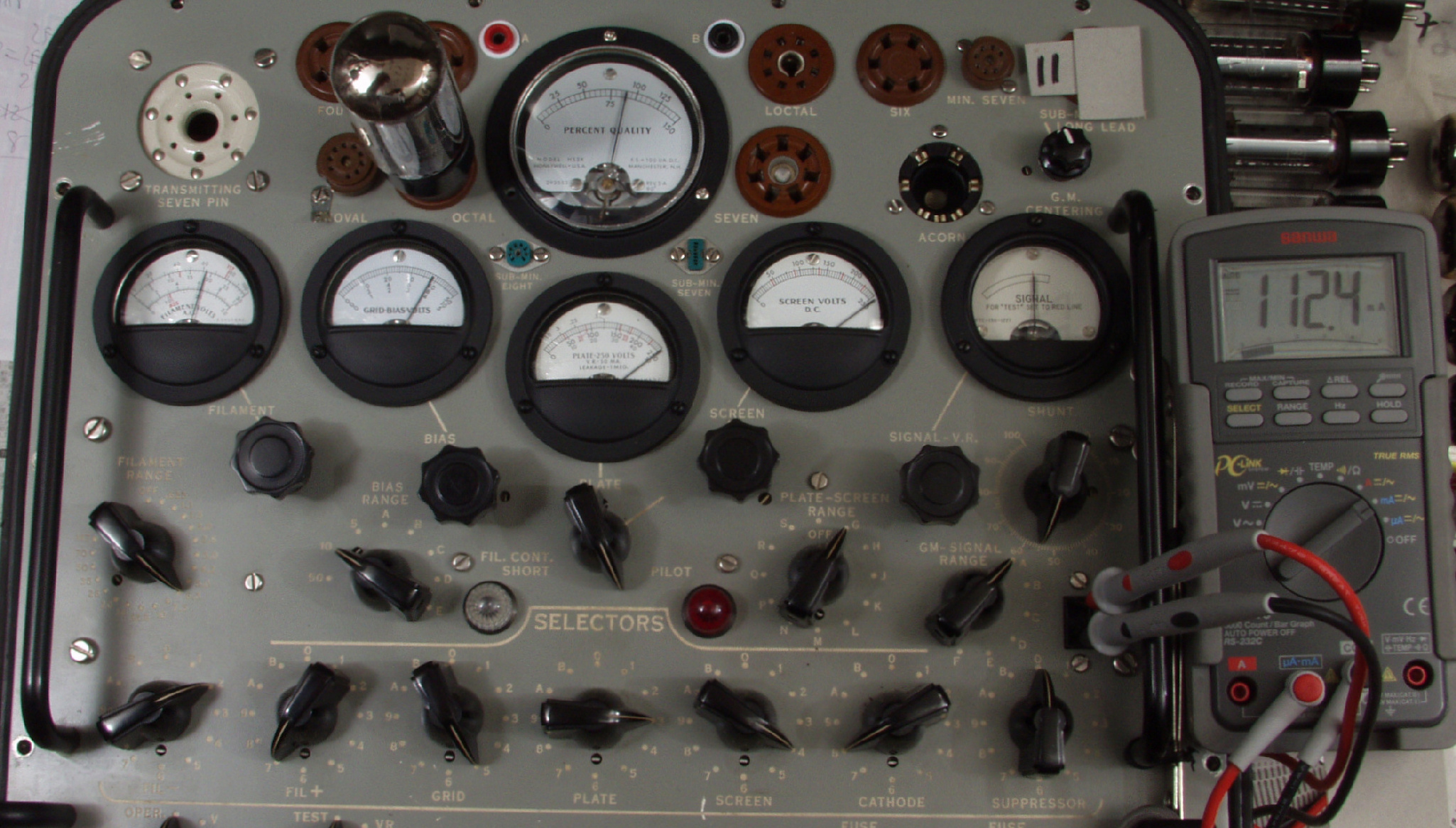

 11本目 「6G-B8」測定。 Gm=18000μmho、Ip=112.4mA。

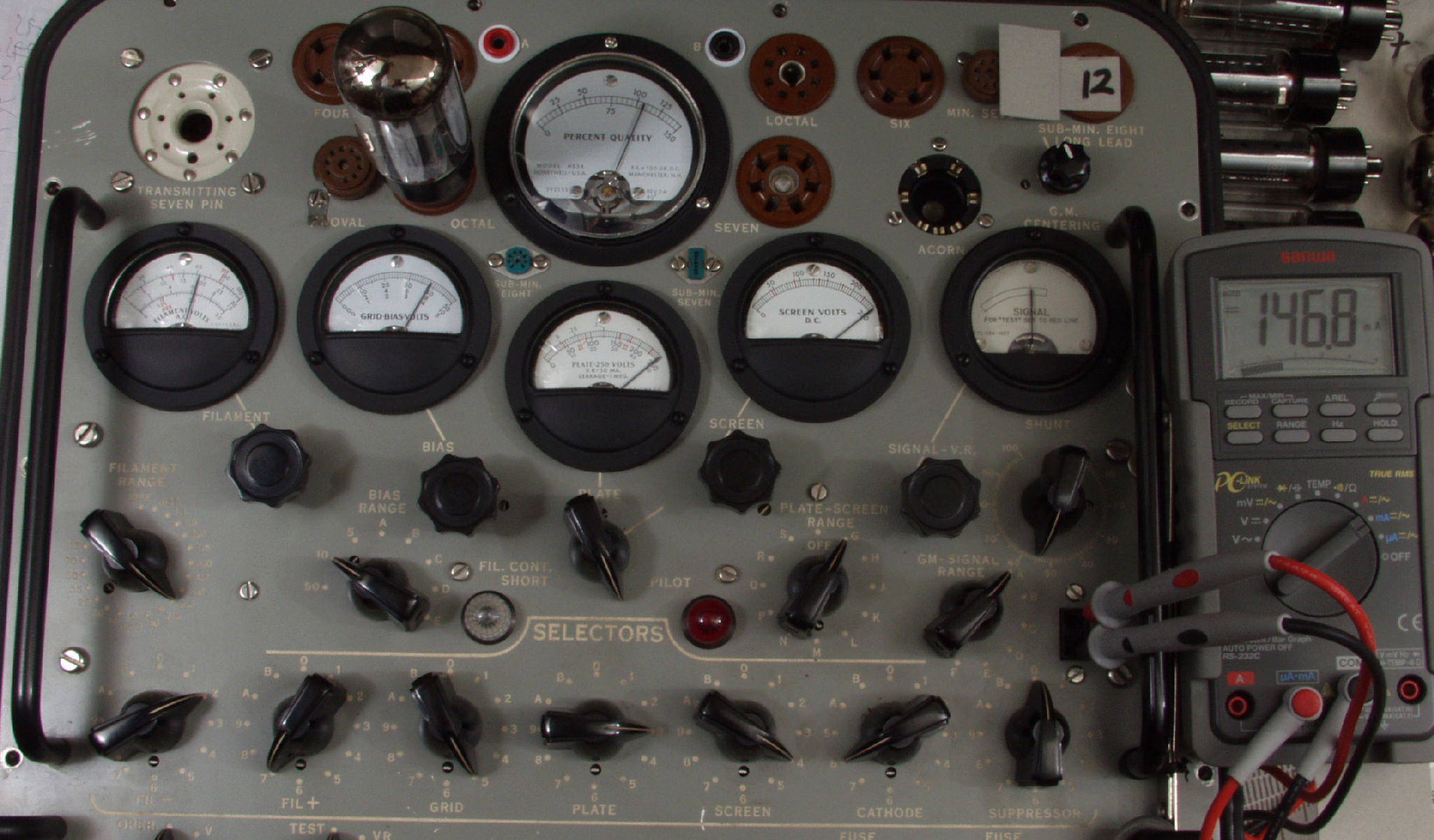

 12本目 「6G-B8」測定。 Gm=21400μmho、Ip=146.8mA。
 13本目 「6G-B8」測定。 Gm=20200μmho、Ip=122.6mA。

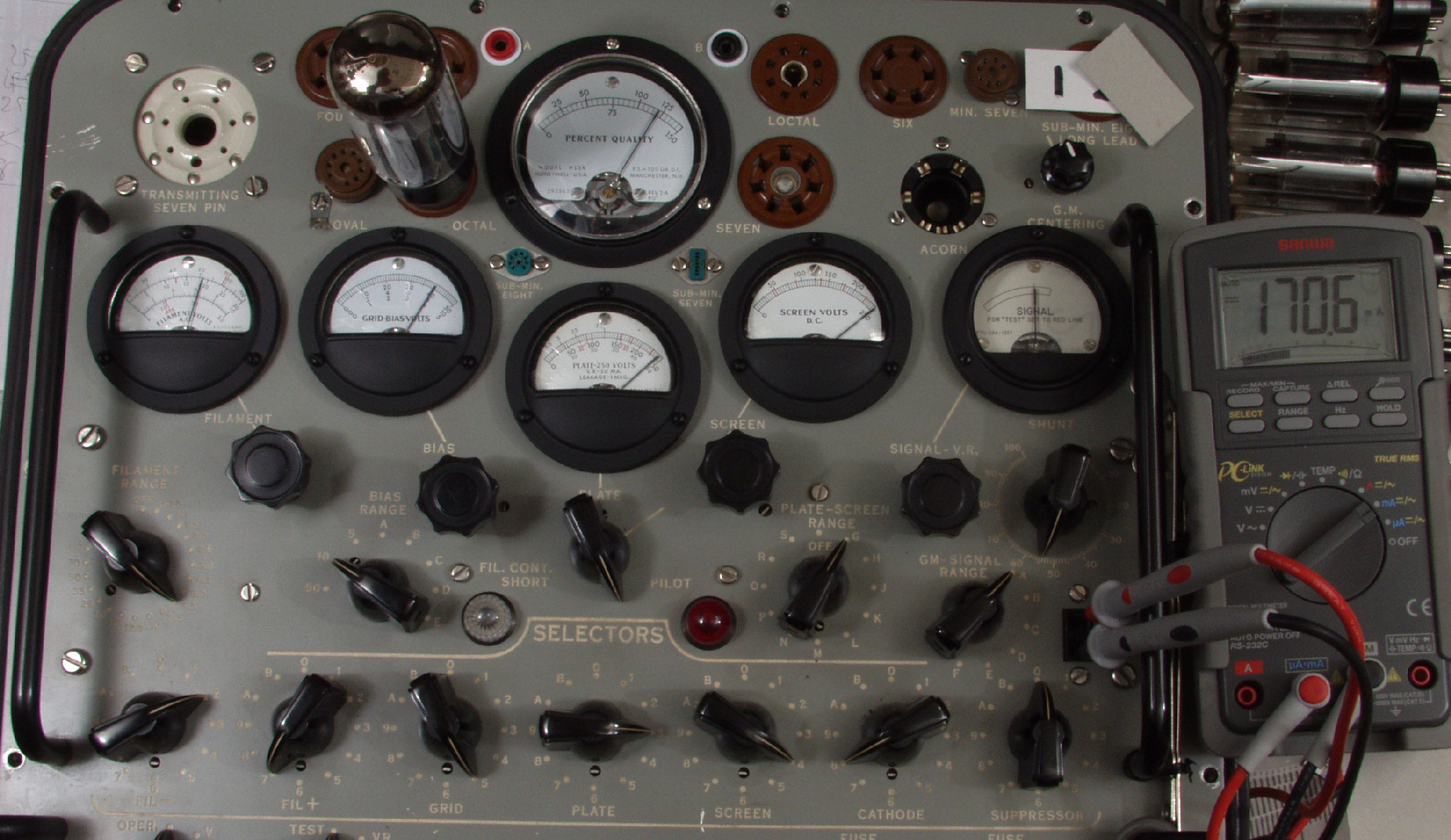

M1. 1本目 「6G-B8」測定。 Gm=24000μmho、Ip=170.6mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M2. 2本目 「6G-B8」測定。 Gm=21000μmho、Ip=131.9mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M3. 3本目 「6G-B8」測定。 Gm=19000μmho、Ip=122.0mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

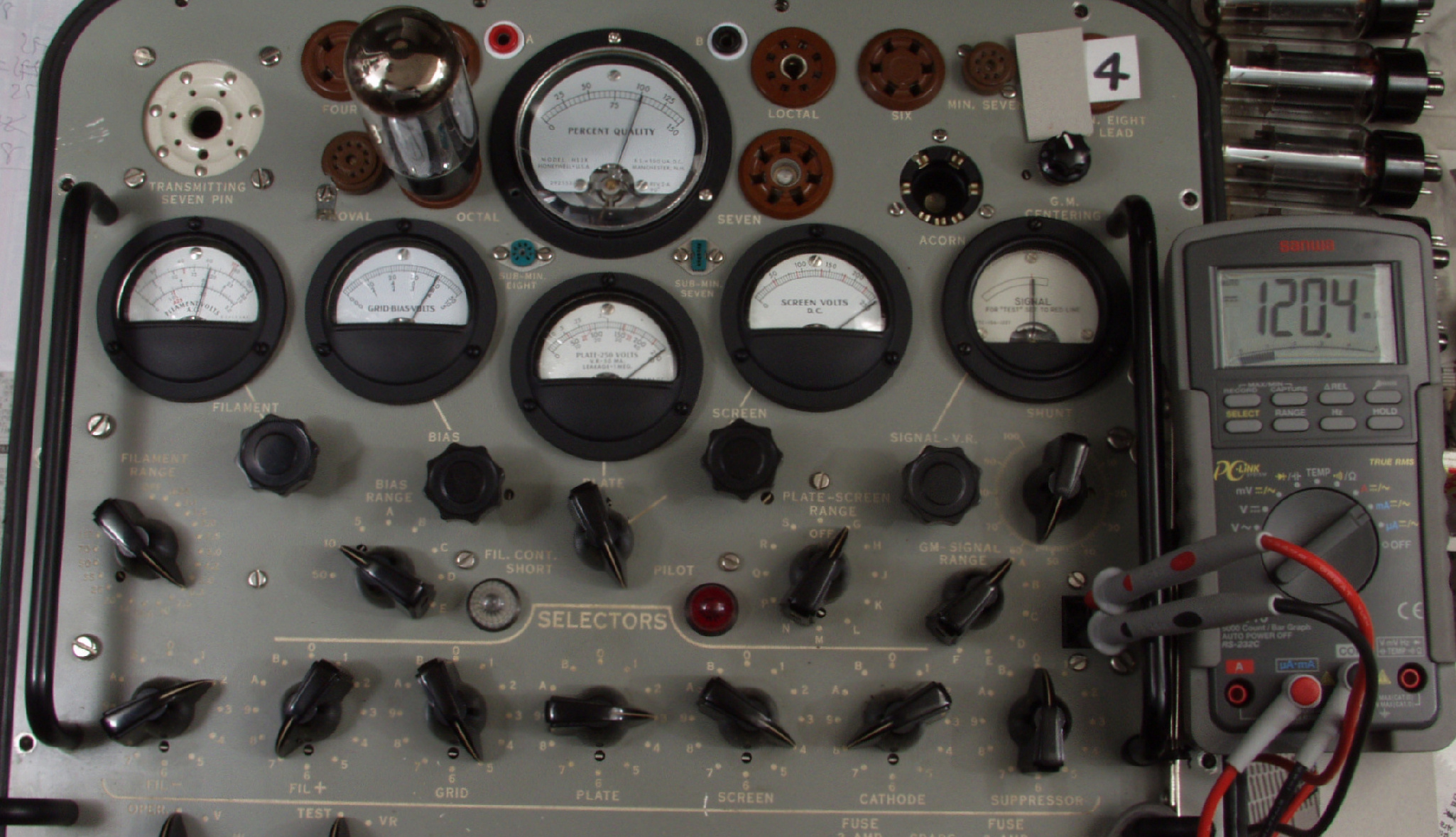

M4. 4本目 「6G-B8」測定。 Gm=20000μmho、Ip=120.4mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M5. 5本目 「6G-B8」測定。 Gm=23000μmho、Ip=168.9mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M6. 6本目 「6G-B8」測定。 Gm=22200μmho、Ip=131.9mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M7. 7本目 「6G-B8」測定。 Gm=24000μmho、Ip=160.7mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」

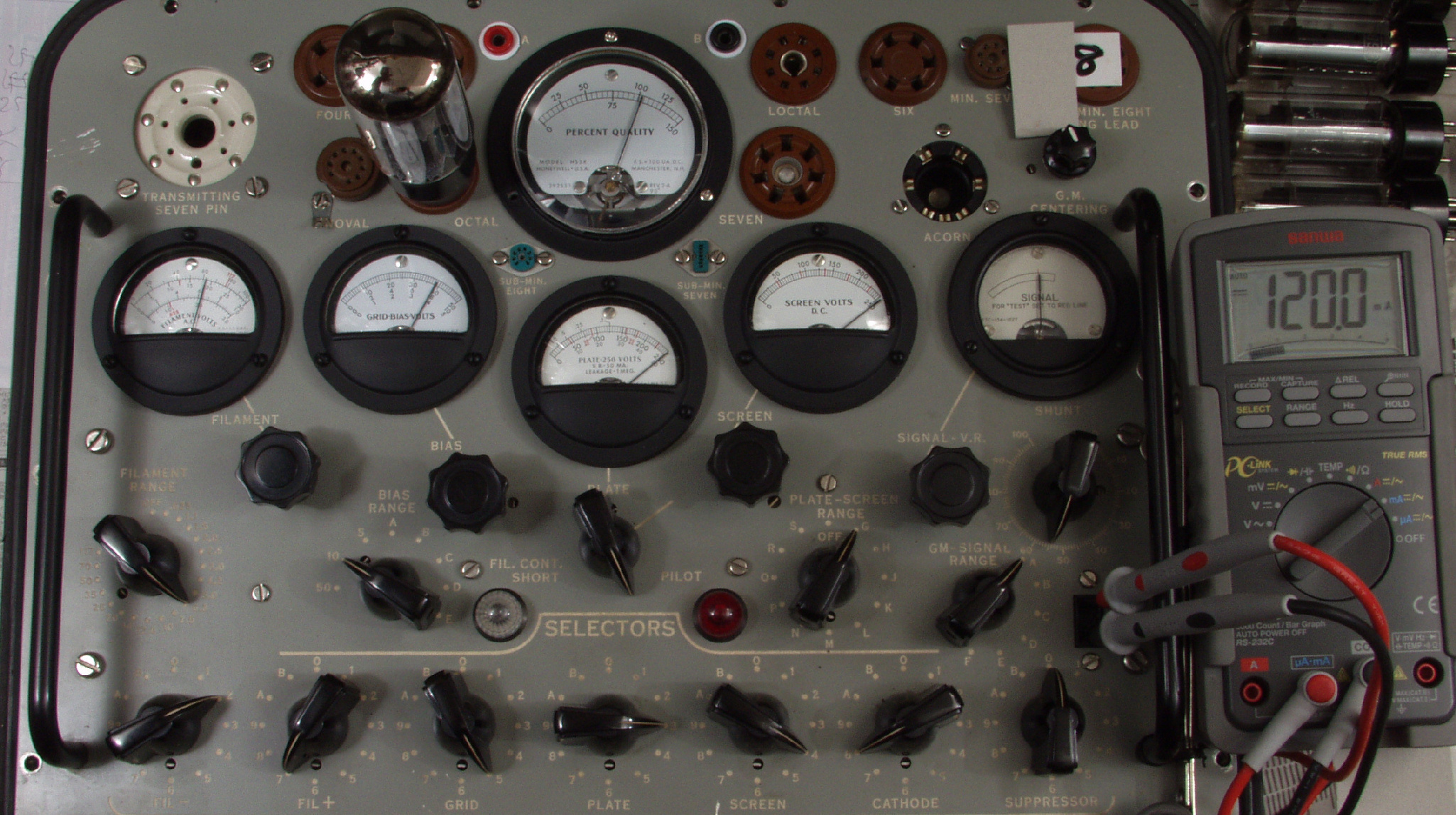

M8. 8本目 「6G-B8」測定。 Gm=20800μmho、Ip=120.0mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M9. 9本目 「6G-B8」測定。 Gm=24000μmho、Ip=160.7mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M10. 10本目 「6G-B8」測定。 Gm=19600μmho、Ip=132.6mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M11. 11本目 「6G-B8」測定。 Gm=18000μmho、Ip=112.4mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M12. 12本目 「6G-B8」測定。 Gm=21400μmho、Ip=146.8mA。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
M13. 13本目 「6G-B8」測定。 Gm=20200μmho、Ip=122.6mA。RangeSW=A、FullScale=30000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−8V」
             tv-2c-u3y、6gb8-1L
ここに掲載された写真は、その肖像権・版権・著作権等は、放棄しておりません。  写真・記事を無断で商用利用・転載等することを、禁じます。
 Copyright(C) 2016 Amp Repair Studio All right reserved.
