Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７．　２台目　修理記録

平成１５年1０月１６日到着　　　月日完成

Ａ．　修理前の状況 　就職して初めて自分で購入したプリメインです。 　小さい時分に、親戚のラック に詰まれた黒いアンプ群に魅了されて、 ２台の黒いアンプを買ってもらったサンスイ党です。　一緒に購入したピカリング のカートリッジの交換針が手に入らず、 この春新しいピカリングを購入して、いよいよ使ってみようと思ったところ、プロ テクションが働いてインジケータが点滅状態です。 　一度は電源再投入で起動した ものの、いよいよだめになったようです。 購入以来ほとんど電源を落としたことが ありません。 ボリューム０時でも、Rチャンネルから、バリバリという雑音が出るようになってしまいました。 B．　原因 　各部劣化 　初段ＦＥＴ（電界効果トランジスター）劣化 　ブロック電界コンデンサー液漏れ Ｃ．　修理状況 ＳＰ接続リレー交換 　　各初段ＦＥＴ（電界効果トランジスター）交換 　　電解コンデンサー交換（ミューズ使用） 　　配線手直し、補強 　　各部、半田補正 　　ブロック電解コンデンサー交換 Ｄ．　使用部品 　半固定ＶＲ　　　　　　　　　　　８個 　　ＦＥＴ（電界効果トランジスター）　６個 　　電解コンデンサー　　　　　　　　　７９個（ミュ−ズ使用） 　　ＳＰ接続リレー　　　　　　　　　　２個 　　ＴＲ（トランジスター）　　　　　　４個 　　ブロック電解コンデンサー　　２／４個　同機種中古品より Ｅ．　調整・測定 Ｆ．　修理費　　　８５，０００円　　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７　の仕様（マニアル・カタログより）

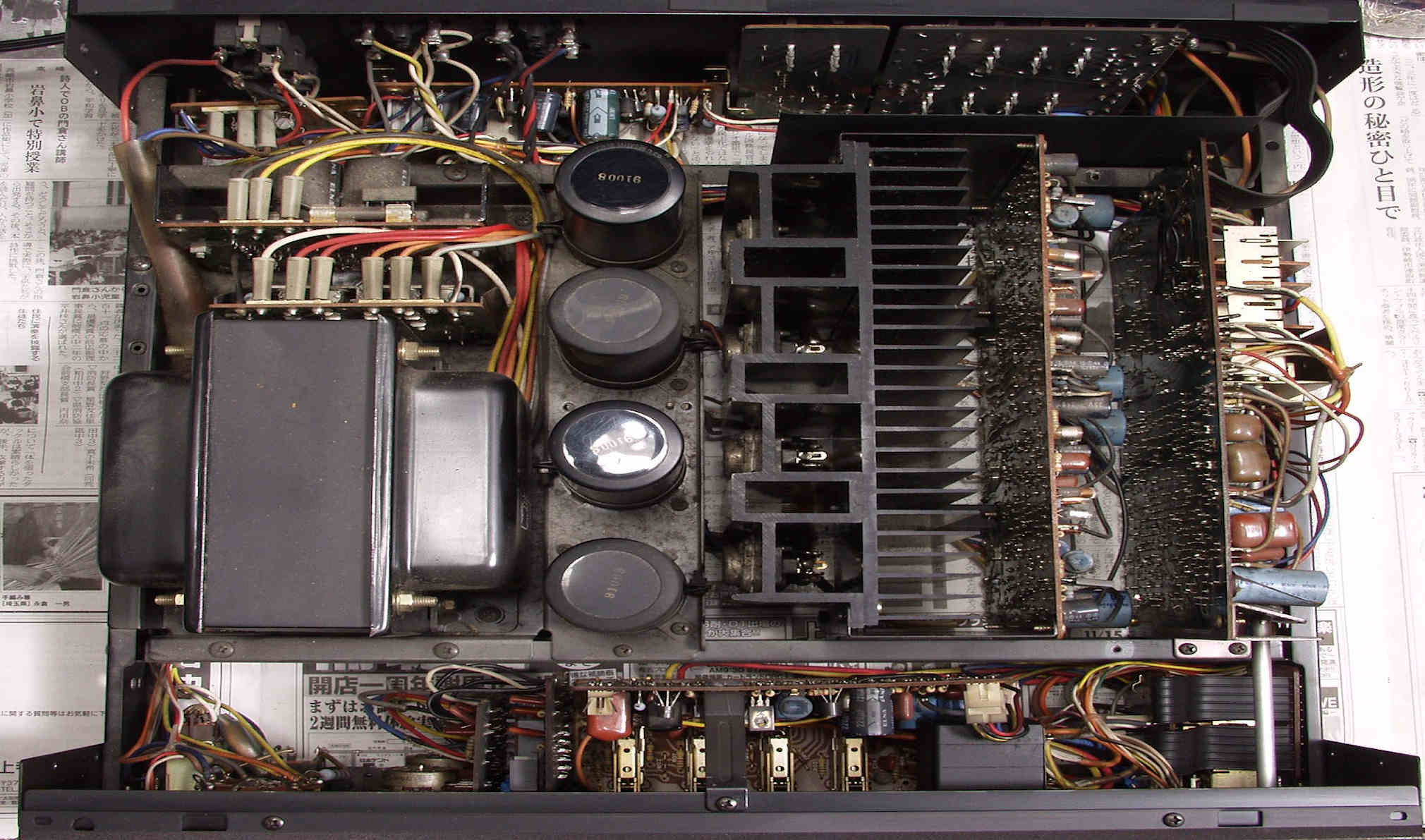

Ａ．　Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　修理前　上から見る

Ａ２．　修理前　整流部分の埃

Ａ３．　修理前　底板のブロック電解コンデンサーの液漏れ跡

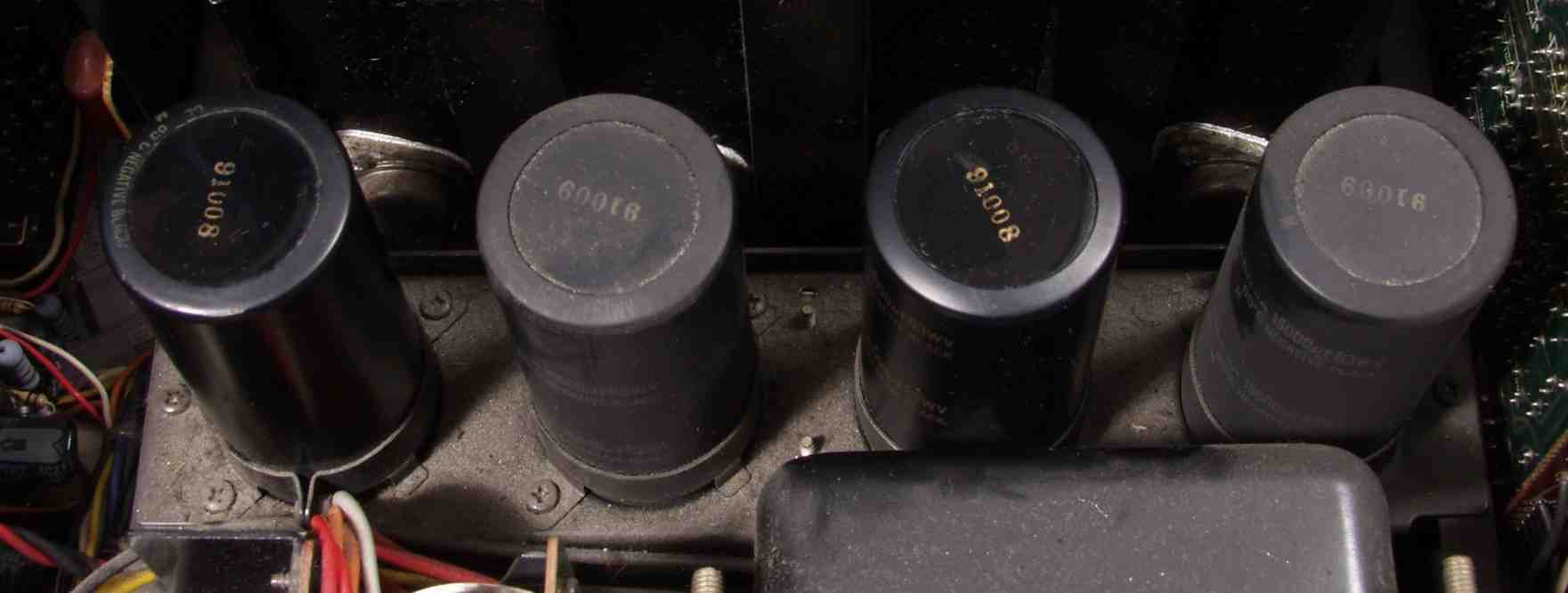

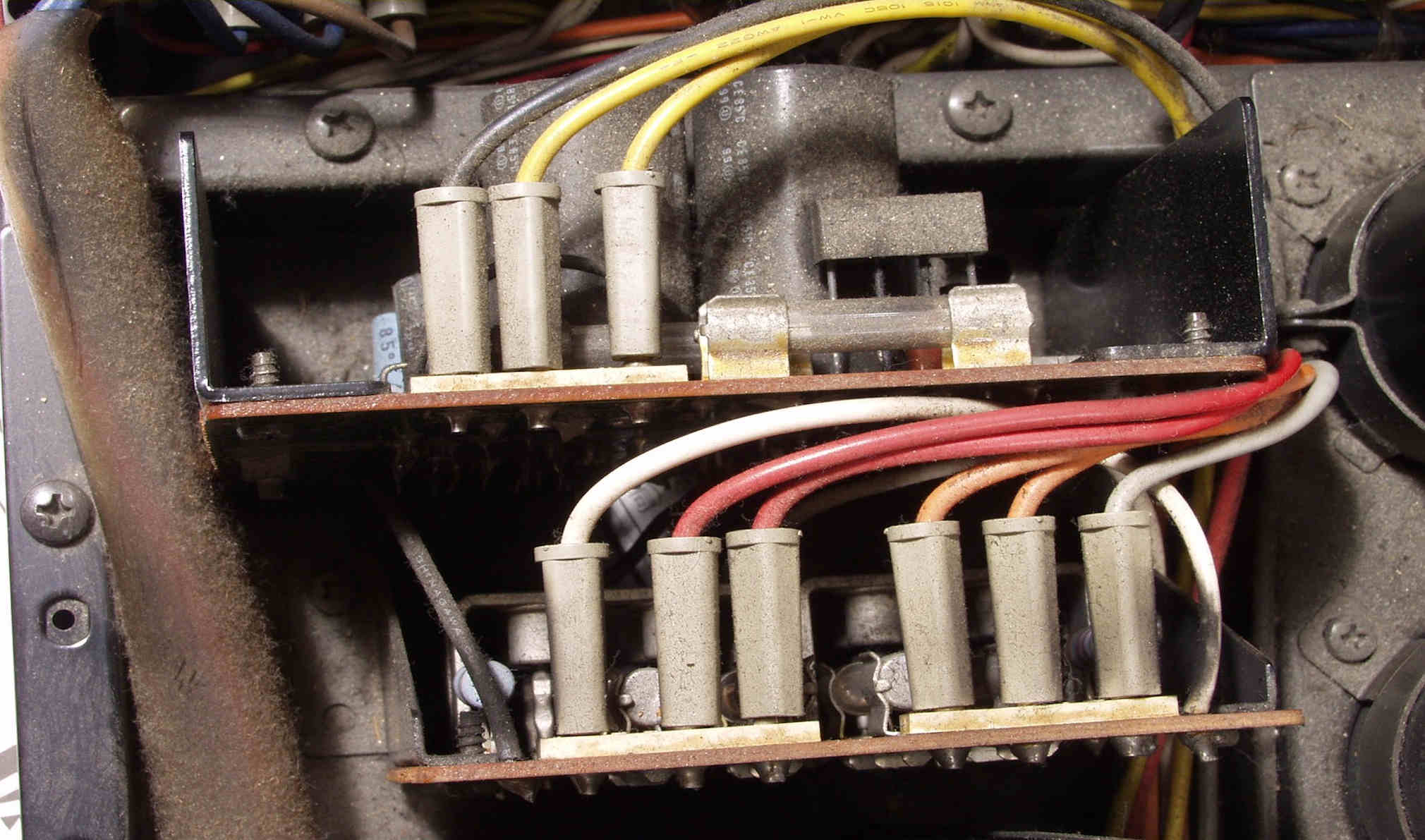

Ａ４．　修理前　上からブロック電解コンデンサー見る　１本おきに磨いた

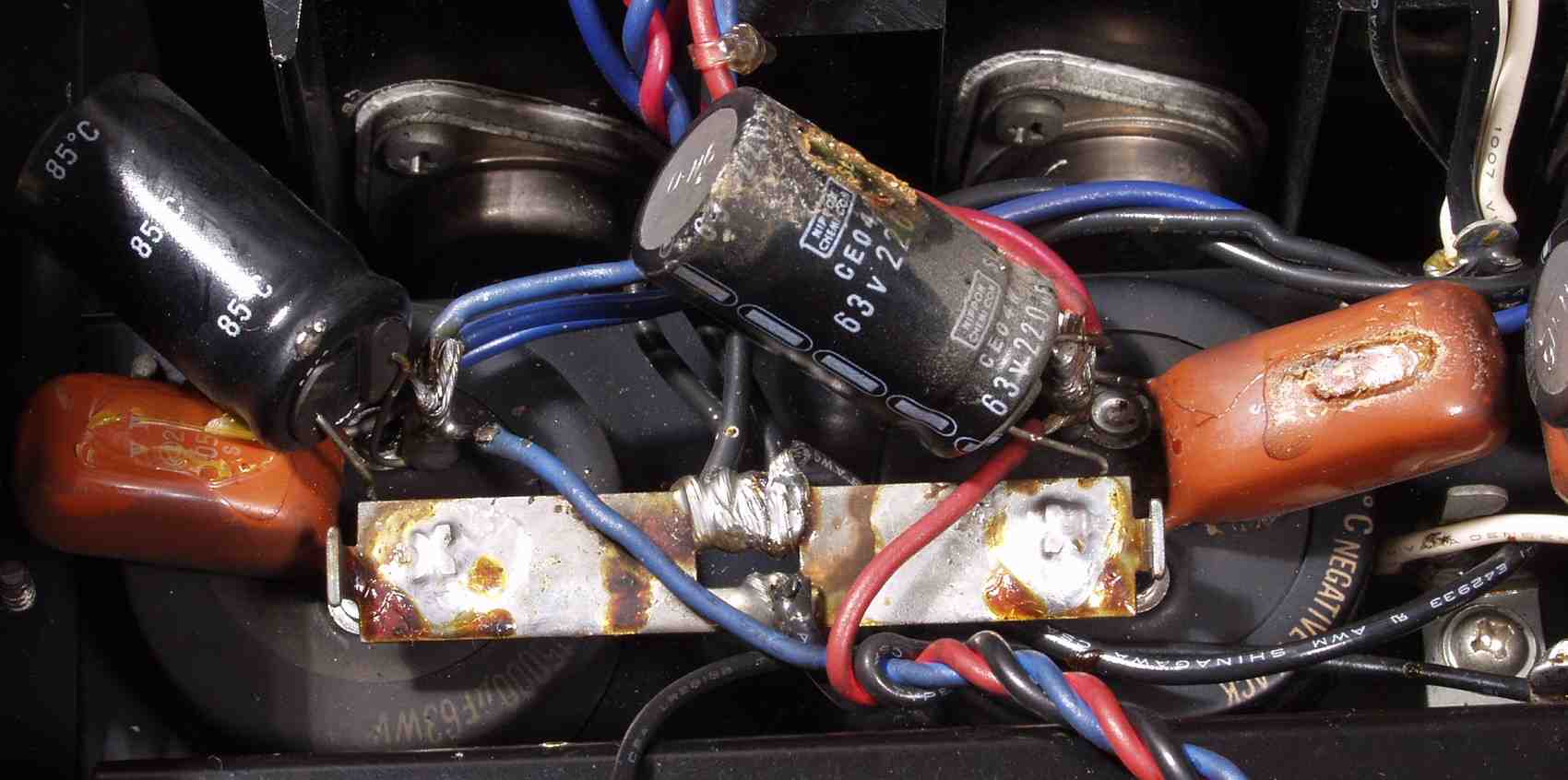

Ａ５．　修理前　綺麗でも、しっかりと液漏れしている、連結端子も傾いている

Ａ６．　修理前　下から見る

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　メイン・ドライブＡＭＰ基盤

Ｃ１２．　修理後　メイン・ドライブＡＭＰ基盤　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー２０個交換

Ｃ１３．　修理前　メイン・ドライブＡＭＰ基盤裏

Ｃ１４．　修理（半田補正）後　メイン・ドライブＡＭＰ基盤裏　全半田やり直し

Ｃ１５．　完成メイン・ドライブＡＭＰ基盤裏。　洗浄後防湿材を塗る。

Ｃ２１．　修理前　コントロ−ルＡＭＰ基盤

Ｃ２２．　修理（半田補正）後　コントロ−ルＡＭＰ基盤　ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１２個交換。

Ｃ２３．　修理前　コントロ−ルＡＭＰ基盤裏

Ｃ２４．　修理（半田補正）後　コントロ−ルＡＭＰ基盤裏　　全ての半田をやり直す

Ｃ２５．　完成Ｒ側コントロ−ルＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ２６．　修理前　コントロ−ルＡＭＰ基盤　　左端子接続端子の半田のりが少ない！

Ｃ２７．　修理前　コントロ−ルＡＭＰ基盤　　右端子接続端子の半田のり＝少ない！

Ｃ３１．　修理前　セレクターＳＷ基盤裏

Ｃ３２．　修理（半田補正）後　セレクターＳＷ基盤裏　　全ての半田をやり直す

Ｃ３３．　完成　セレクターＳＷ基盤裏。　洗浄後防湿材を塗る。

Ｃ４１．　修理前　ＩＮＰＵＴ−ＳＷ基盤裏

Ｃ４２．　修理（半田補正）後　ＩＮＰＵＴ−ＳＷ基盤裏　　全ての半田をやり直す

Ｃ７３．　完成　ＩＮＰＵＴ−ＳＷ基盤裏。　洗浄後防湿材を塗る。

Ｃ５１．　修理前　ＴＯＮＥ−ＳＷ基盤裏

Ｃ５２．　修理（半田補正）後　ＴＯＮＥ−ＳＷ基盤裏　　全ての半田をやり直す

Ｃ５３．　完成　ＴＯＮＥ−ＳＷ基盤裏。　洗浄後防湿材を塗る。

Ｃ６１．　修理前　ＴＯＮＥ−ＶＲ基盤裏

Ｃ６２．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基盤裏　　全ての半田をやり直す

Ｃ６３．　完成　ＴＯＮＥ−ＶＲ基盤裏。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　コントロ−ル−ＳＷ基盤

Ｃ７２．　修理前　コントロ−ル−ＳＷ基盤裏

Ｃ７３．　修理（半田補正）後　コントロ−ル−ＳＷ基盤裏　全ての半田をやり直す

Ｃ７４．　完成　コントロ−ル−ＳＷ基盤裏。　洗浄後防湿材を塗る。

Ｃ８１．　修理前　電源整流基盤

Ｃ８２．　修理前　電源整流基盤裏

Ｃ８３．　修理（半田補正）後　電源整流＋プロテクト基盤裏　　全ての半田をやり直す

Ｃ８４．　完成　電源整流＋プロテクト基盤裏。　洗浄後防湿材を塗る。

Ｃ９１．　修理前　電源整流基盤２

Ｃ９２．　修理後　電源整流基盤２　電解コンデンサー５個交換

Ｃ９３．　修理前　電源整流基盤２裏

Ｃ９４．　修理（半田補正）後　電源整流基盤２裏　　全ての半田をやり直す

Ｃ９４．　完成　電源整流基盤２裏。　洗浄後防湿材を塗る。

ＣＡ１．　修理後　ＲＣＡ端子基板

ＣＡ２．　修理前　ＲＣＡ端子基板裏

ＣＡ３．　修理（半田補正）後　ＲＣＡ端子基板裏　　全ての半田をやり直す

ＣＡ４．　完成　ＲＣＡ端子基盤裏。　洗浄後防湿材を塗る。

ＣＢ１．　修理前　プリメインＲＣＡ端子基板。

ＣＢ２．　修理後　プリメインＲＣＡ端子基板。　高価なBPに変更したので「２個→１個」

ＣＢ３．　修理前　プリメインＲＣＡ端子基板裏

ＣＢ４．　修理（半田補正）後　プリメインＲＣＡ端子基板裏　太いケーブルを付けるのでRCA端子は十分に半田盛る

ＣＢ５．　完成プリメインＲＣＡ端子基盤裏。　洗浄後防湿材を塗る。

ＣＣ１．　修理前　ＥＱ基盤

ＣＣ２．　修理後　ＥＱ基盤　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー２０個交換

ＣＣ３．　修理前　ＥＱ基盤裏

ＣＣ４．　修理（半田補正）後　ＥＱ基盤裏　　全ての半田をやり直す

ＣＣ５．　完成ＥＱ基盤裏。　洗浄後防湿材を塗る。

ＣＤ１．　修理前　ＭＣ基盤

ＣＤ２．　修理後　ＭＣ基盤　電解コンデンサー１４個交換

ＣＤ３．　修理前　ＭＣ基盤裏

ＣＤ４．　修理（半田補正）後　ＭＣ基盤裏　　全ての半田をやり直す

ＣＤ５．　完成ＭＣ基盤裏。　洗浄後防湿材を塗る。

ＣＥ１．　修理前　ＳＰ接続リレー・プロテクト基盤

ＣＥ２．　修理後　ＳＰ接続リレー・プロテクト基盤　ＳＰ接続リレー２個、電解コンデンサー６個交換

ＣＥ３．　修理前　ＳＰ接続リレー・プロテクト基盤裏

ＣＥ４．　修理（半田補正）後　ＳＰ接続リレー・プロテクト　　全ての半田をやり直す

ＣＥ５．　完成ＳＰ接続リレー・プロテクト基盤裏。　洗浄後防湿材を塗る。

ＣＦ．　パネル清掃

ＣＧ．　交換部品

ＣＨ１．　修理前　上から見る

ＣＨ２．　修理後　上から見る

ＣＨ３．　修理前　下から見る

ＣＨ４．　修理後　下から見る

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０１７６％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０１６４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１３０％歪み。 　　　　　　　 　　　　　 　 　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１５０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１４６％歪み。 　　　　　 　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１６８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１５２％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１６９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２８９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４６５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３１５％歪み。 　　　　　　　　　　 　　 　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２９２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２２３％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２４２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１２９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１１３％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１００％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．００９６４％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１１３％歪み。 　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２０１％歪み。 　　　　　　　 　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２２４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２５０％歪み。 　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２５２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１４６％歪み。 　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２１５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＣ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０４３３％歪み。 　　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０３７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＣ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３１９％歪み。 　　　　　　　 　　　　　 　 　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１９６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＣ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３６２％歪み。 　　　　　 　 　　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＣ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３５４％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＣ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３６８％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３９５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＣ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４１４％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＣ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３９０％歪み。 　　　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４０３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
