Accuphase　Ｐ−３００Ｓ　修理記録

同時修理　Ｃ−２００Ｓ　　２０１７／９／２６日持込　　　２０１８／２／１完成

Ａ．　修理前の状況 ３５年ほど前に、全財産をはたいて購入した「Ｃ−２００Ｓ＋Ｐ３００Ｓ」です。 数年前に片チャンネルから音が出なくなり、それ以来聴いていません。 オーディオにやや詳しい方に何とか音が出るようにしてもらいましたが、 ノイズは消えないとのことでした。 アルテックの６１２Ｃモニターで鳴らす勇気が湧かず、替わりに真空管の「３００Ｂ　４本」のアンプでＣＤやレコードを 聴いていましたが、今年３月の退職を機にどうしても アキュフェーズのアンプでアルテックの６０４−８Ｇのユニットの６１２Ｃモニタースピーカーを鳴らしたいと決断し修理依頼です。 終段ＴＲ（トランジスター）の相違は、数年してメーカーが自宅に修理に来た時、交換したと、思います。 左右で音質が異なる気配は感じていました？ Ｔ．　修理前点検測定 各部経年劣化。 終段ＴＲ（トランジスター）が左右で相違。 B．　原因 オーバホール修理 Ｃ．　修理状況 左右終段ＴＲ（トランジスター）交換。 交換ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 配線手直し、補強。 照明ランプ交換。 ３Ｐインレットに交換。 入力ＲＣＡ端子をテフロン絶縁ＲＣＡ端子に交換。 Ｄ．　使用部品 左右終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　２種１２個（２種４０個購入して選別使用）。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　８個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　２４個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　１０個。 照明ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ３Ｐインレット　　　　　　　FURUTECH　FI-10(R) ロジウムメッキ。 テフロン絶縁ＲＣＡ端子 　　　　　　　　　　　　　　　　　　１組２個。 Ｅ．　調整・測定 Ｇ．　修理費　　　　　１９０，０００円　　　オーバーホール修理 Ｓ．　Ｐ−３００Ｓ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前から見る、操作パネル開ける。

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　上から見る

写真　紛失

Ａ１７．　上蓋・シールドを外し、上から見る。

Ａ１８．　点検中　上蓋・シールドを外し、上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

写真　紛失

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ３１．　点検中　電源インレット。

Ａ３２．　点検中　電源インレット。　３Ｐインレットに交換。 　　　　　　　　　　　　　　　　　　　　　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

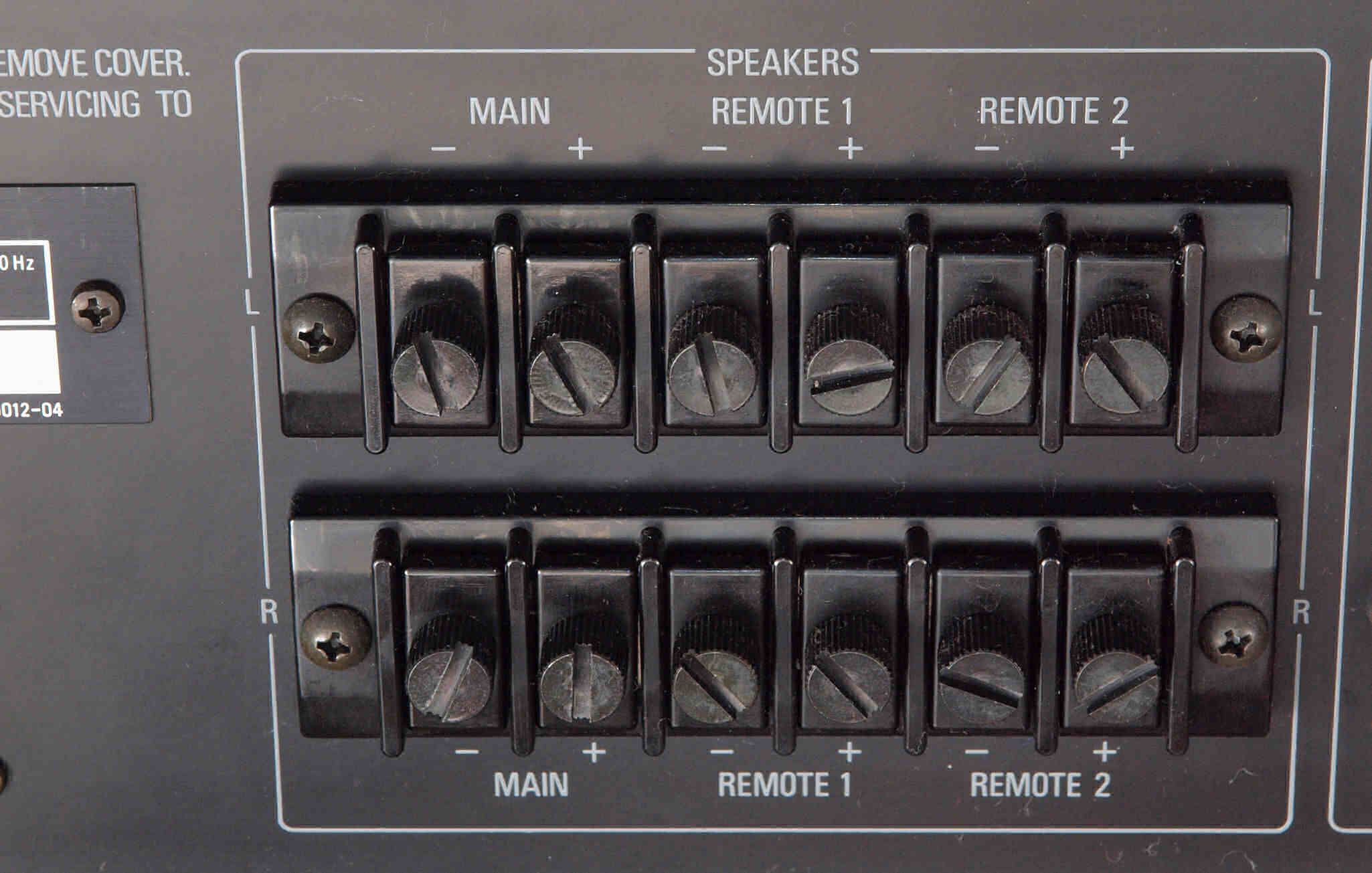

Ａ４１．　点検中　ＳＰ接続端子

Ａ５１．　点検中　入力ＲＣＡ端子郡

Ａ５２．　点検中　入出力ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込み。

Ａ６１．　点検中　Ｒ側終段ＴＲ（トランジスター）。　２ＳＤ４２５／２ＳＢ５５５の３パラレル接続。左右で異なる！

Ａ６２．　点検中　Ｌ側終段ＴＲ（トランジスター）　２ＳＣ１０７９／２ＳＡ６７９の３パラレル接続。左右で異なる！

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．８００％歪み。 　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．８１０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

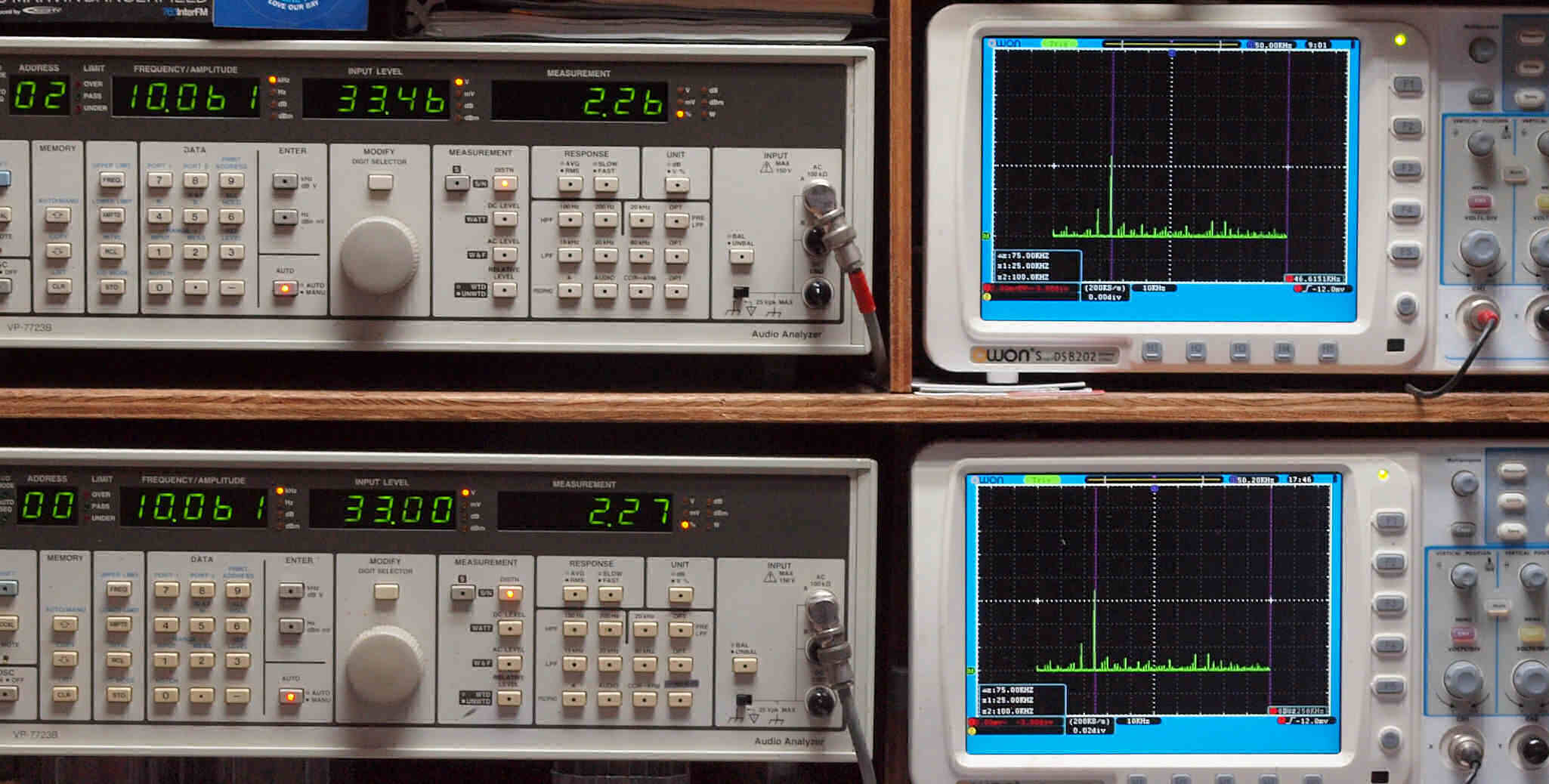

Ｔ２．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．２０７％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．２６２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　上蓋・シールド・基板を外し、清掃中。右半分が清掃済み。

Ｃ１０．　修理中　購入２ＳＣ＊＊ＴＲ（トランジスター）の測定。　ｈｆｅ＝４１〜４８の６個を使用。実際は、２種４０個購入して選別使用。

Ｃ１０．　修理中　購入２ＳＡ＊＊ＴＲ（トランジスター）の測定。　ｈｆｅ＝７９〜８１の６個を使用。実際は、２種４０個購入して選別使用。

Ｃ１１．　修理前　Ｒ側終段ＴＲ（トランジスター）。　２ＳＤ４２５／２ＳＢ５５５の３パラレル接続。左右で異なる！

Ｃ１２．　修理（交換）後　Ｒ側終段ＴＲ（トランジスター）。

Ｃ１３．　修理前　Ｌ側終段ＴＲ（トランジスター）　２ＳＣ１０７９／２ＳＡ６７９の３パラレル接続。左右で異なる！

Ｃ１４．　修理（交換）後　Ｌ側終段ＴＲ（トランジスター）

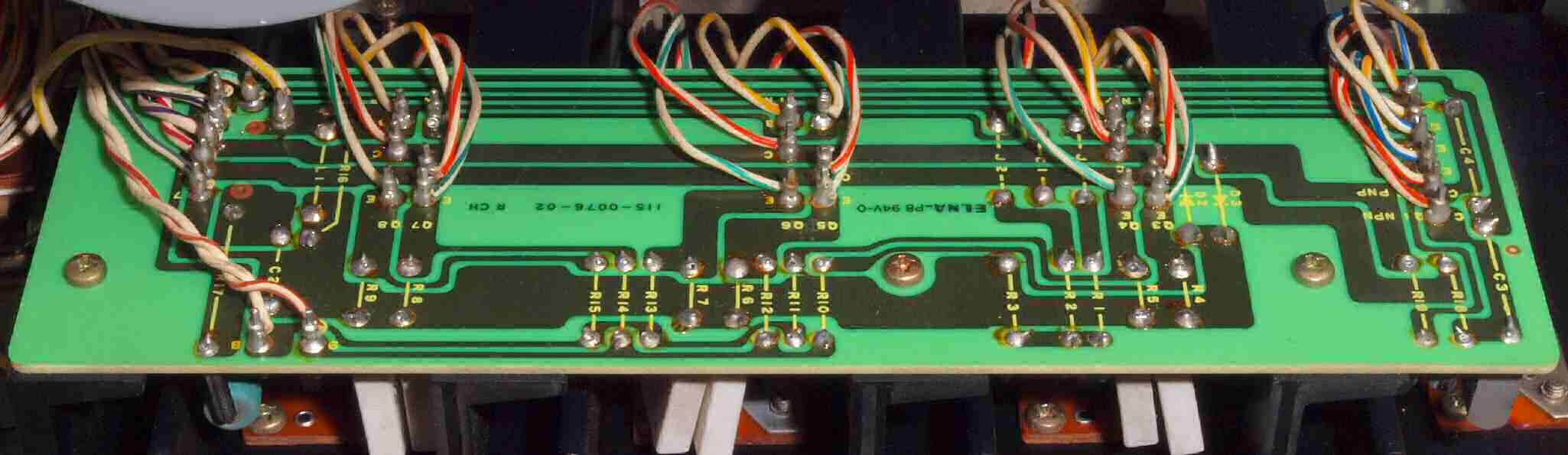

Ｃ２１．　修理前　Ｒ側終段基板裏。

Ｃ２２．　修理（半田補正）後　Ｒ側終段基板裏。　半田を全部やり直す

Ｃ２３．　完成Ｒ側終段基板裏。　洗浄後防湿材を塗る。

Ｃ２４．　修理前　Ｌ側終段基板裏。

Ｃ２５．　修理（半田補正）後　Ｌ側終段基板裏。　半田を全部やり直す。

Ｃ２６．　完成Ｌ側終段基板裏。　洗浄後防湿材を塗る。

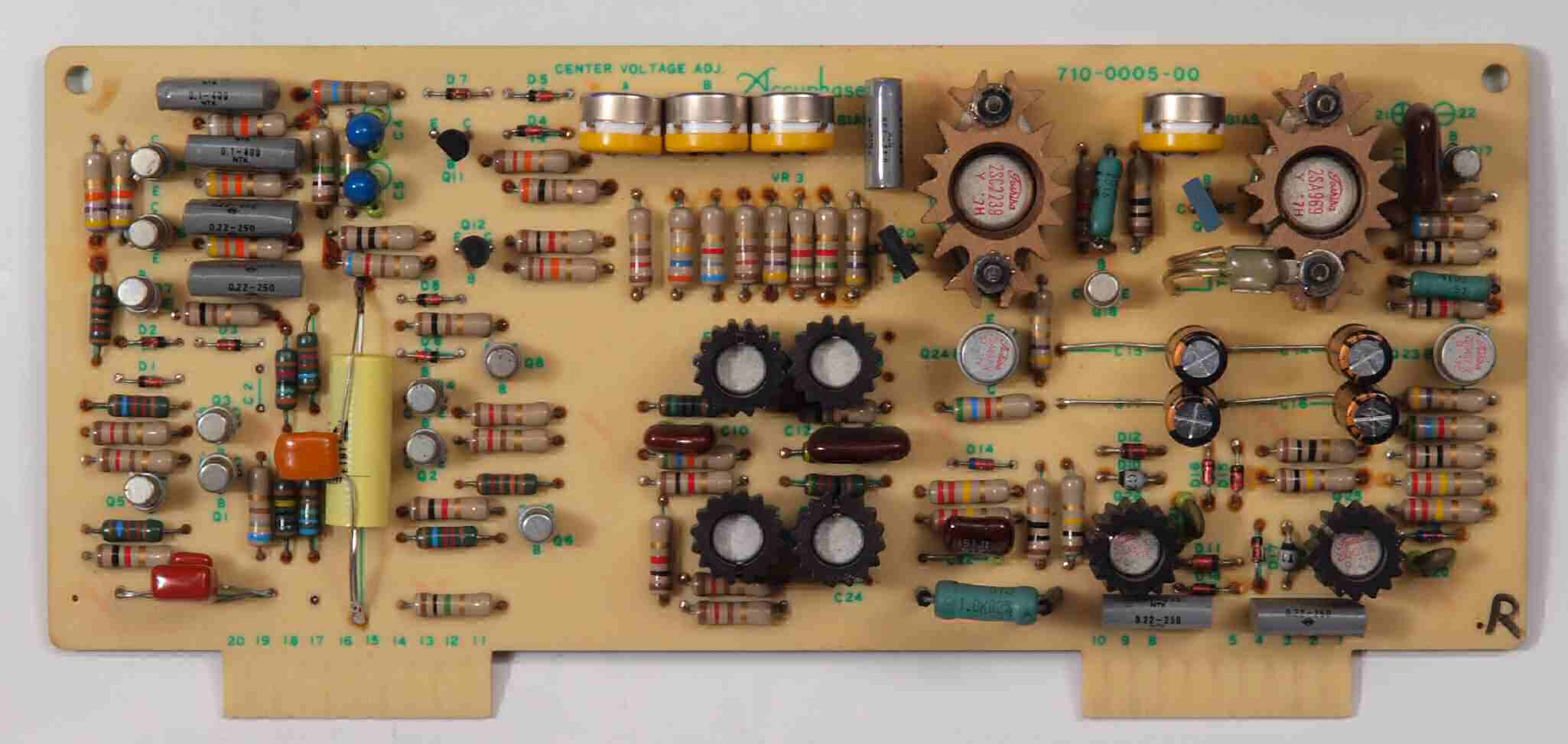

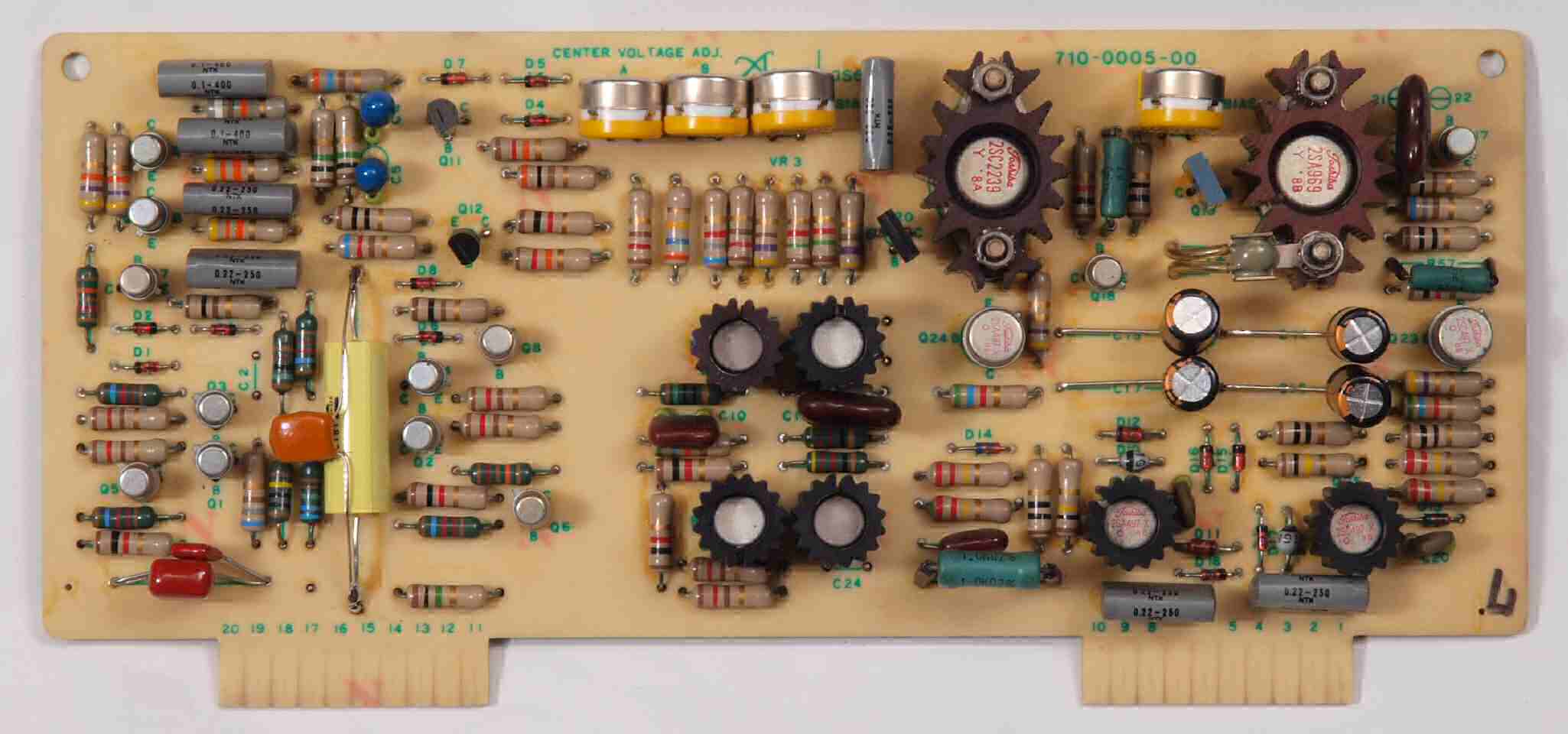

Ｃ３１．　修理前　Ｒ側メインアンプ基板

Ｃ３２．　修理後　Ｒ側メインアンプ基板。　フイルムコンデンサー４個、電解コンデンサー４個、半固定ＶＲ３個交換。

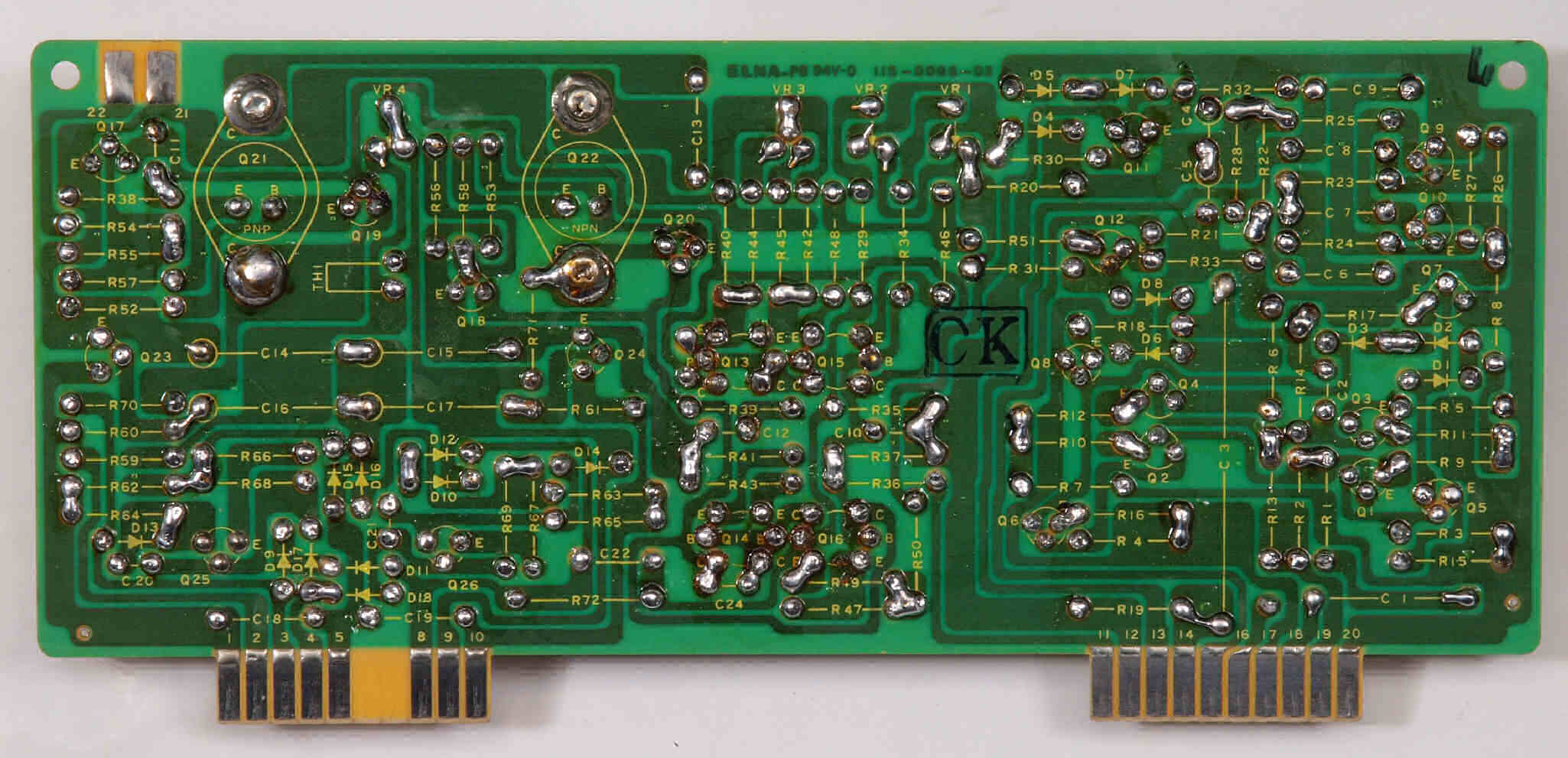

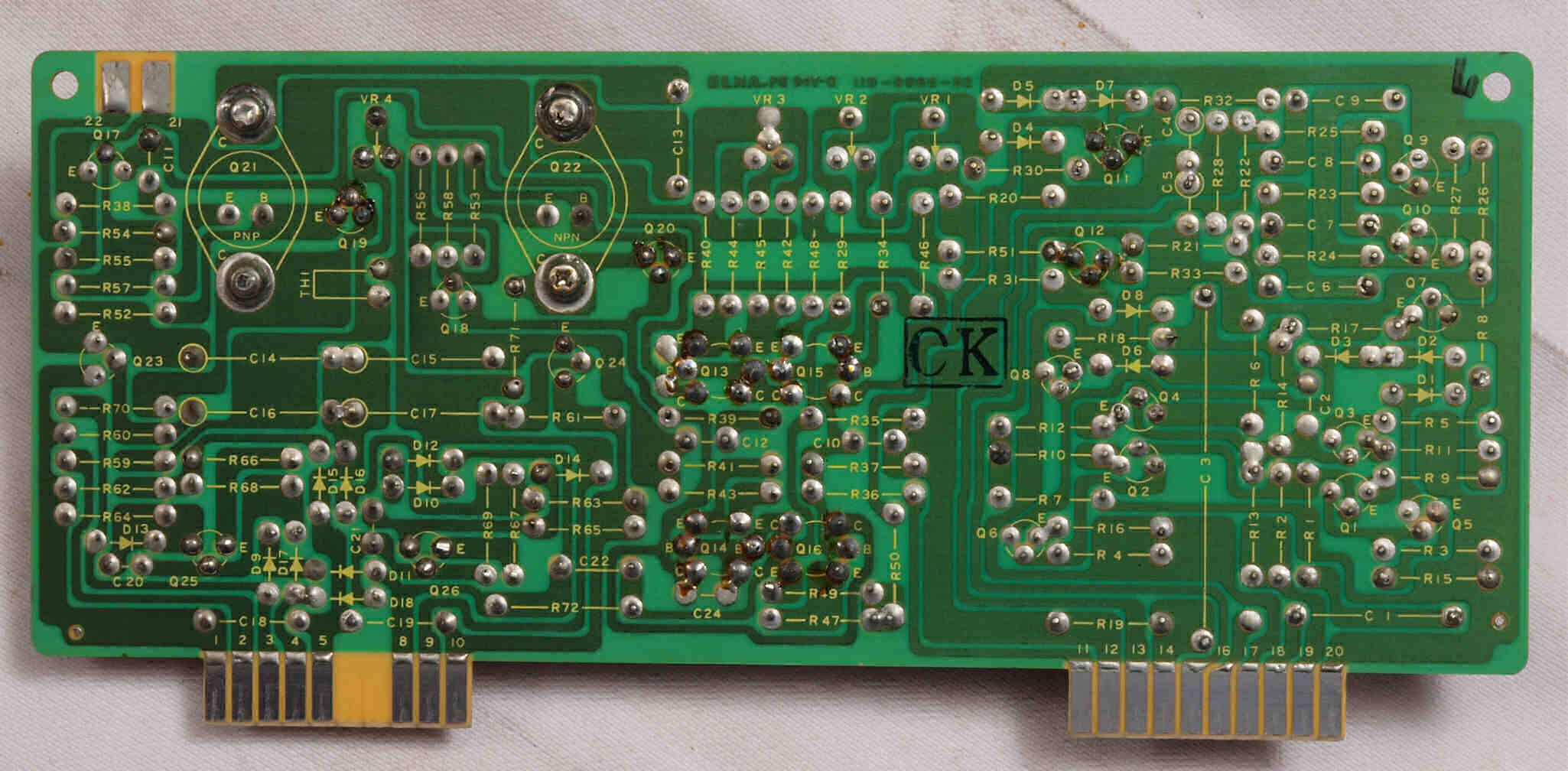

Ｃ３３．　修理前　Ｒ側メインアンプ基板裏

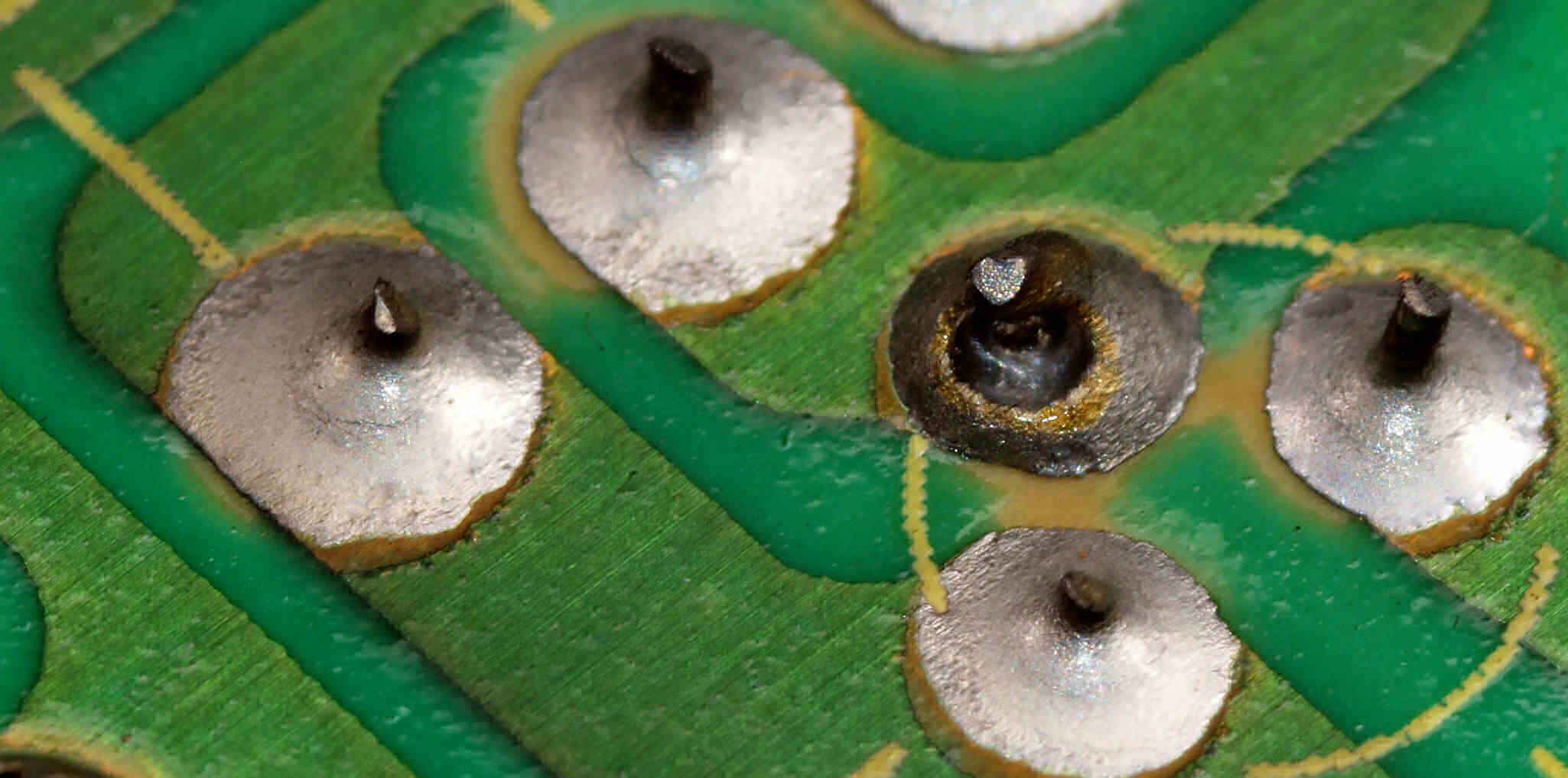

Ｃ３３２．　修理前　Ｒ側メインアンプ基板裏、　半田不良予備郡。

Ｃ３３３．　修理前　Ｒ側メインアンプ基板裏、　半田不良予備郡２。

Ｃ３３４．　修理前　Ｒ側メインアンプ基板裏、　半田不良予備郡３。

Ｃ３３５．　修理前　Ｒ側メインアンプ基板裏、　半田不良予備郡４。

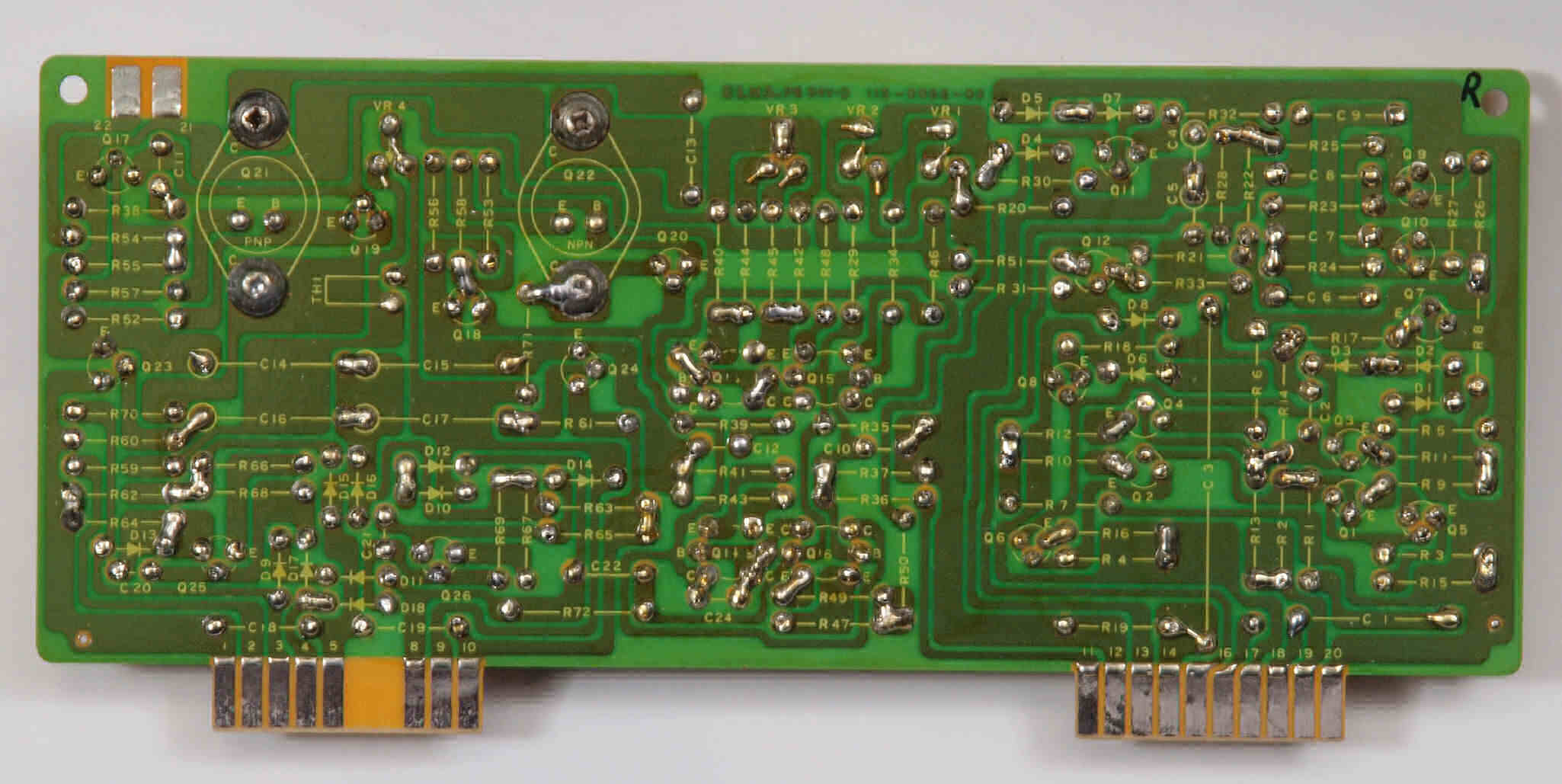

Ｃ３４．　修理（半田補正）後　Ｒ側メインアンプ基板裏。　半田を全部やり直す。

Ｃ３５．　完成Ｒ側メインアンプ基板裏。　洗浄後防湿材を塗る。

Ｃ４１．　修理前　Ｌ側メインアンプ基板

Ｃ４２．　修理後　Ｌ側メインアンプ基板。　　フイルムコンデンサー４個、電解コンデンサー４個、半固定ＶＲ３個交換。

Ｃ４３．　修理前　Ｌ側メインアンプ基板裏

Ｃ４３２．　修理前　Ｌ側メインアンプ基板裏、　半田不良予備郡。

Ｃ４３３．　修理前　Ｌ側メインアンプ基板裏、　半田不良予備郡２。

Ｃ４４．　修理（半田補正）後　Ｌ側メインアンプ基板裏。　半田を全部やり直す。

Ｃ４５．　完成Ｌ側メインアンプ基板裏。　洗浄後防湿材を塗る。

Ｃ５１．　修理前　プロテクト基板

Ｃ５２．　修理後　プロテクト基板。　電解コンデンサー９個交換。

Ｃ５３．　修理前　プロテクト基板裏

Ｃ５３２．　修理前　プロテクト基板裏　半田不良ケ所予備郡。

Ｃ５３３．　修理前　プロテクト基板裏　半田不良ケ所予備郡２。

Ｃ５３４．　修理前　プロテクト基板裏　半田不良ケ所予備郡２。

Ｃ５４．　修理（半田補正）後　プロテクト基板裏。　半田を全部やり直す。

Ｃ５５．　完成プロテクト基板裏。　洗浄後防湿材を塗る。

Ｃ６１．　修理前　定電圧基板

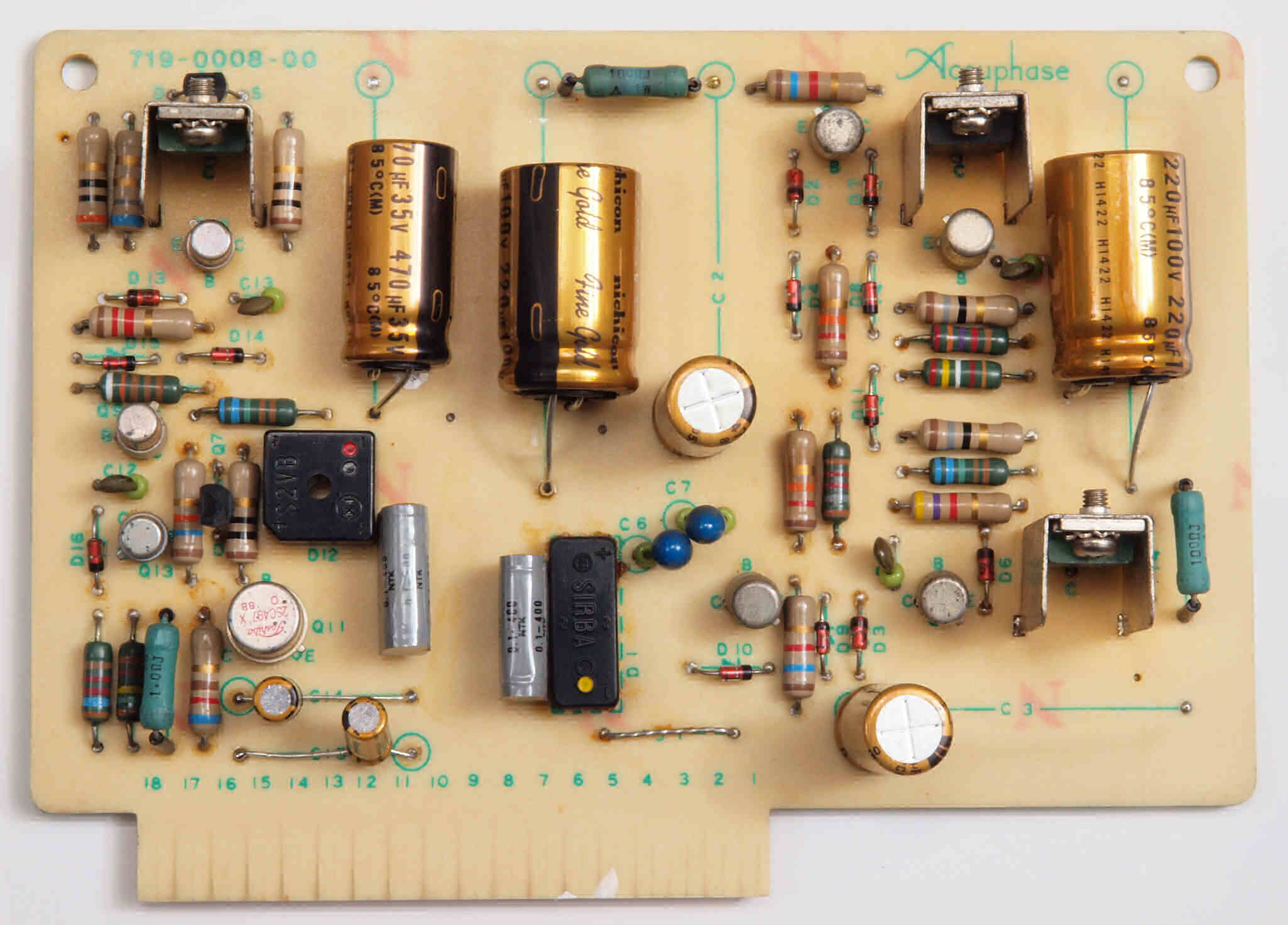

Ｃ６２．　修理後　定電圧基板。　電解コンデンサー７個交換。

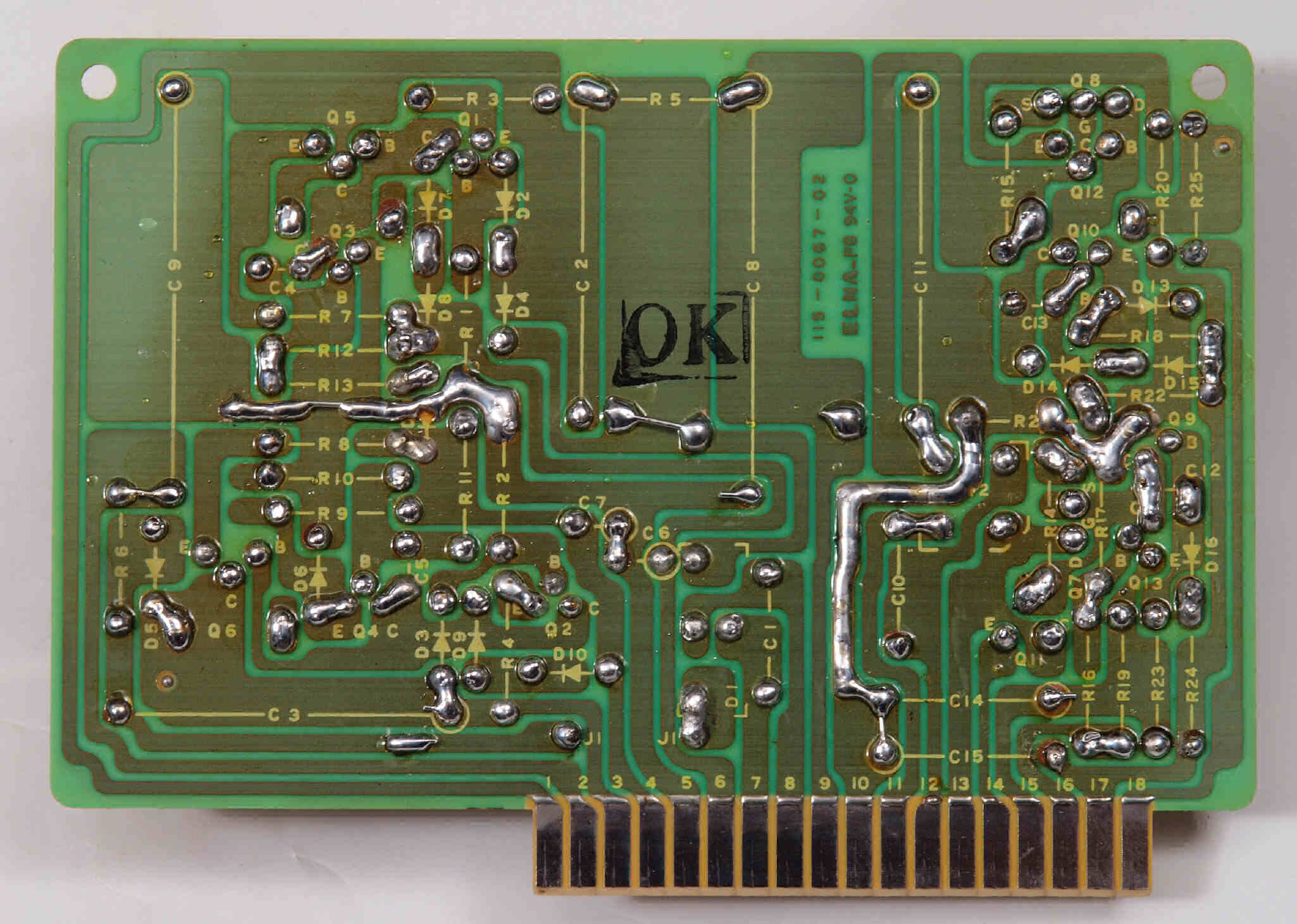

Ｃ６３．　修理前　定電圧基板裏

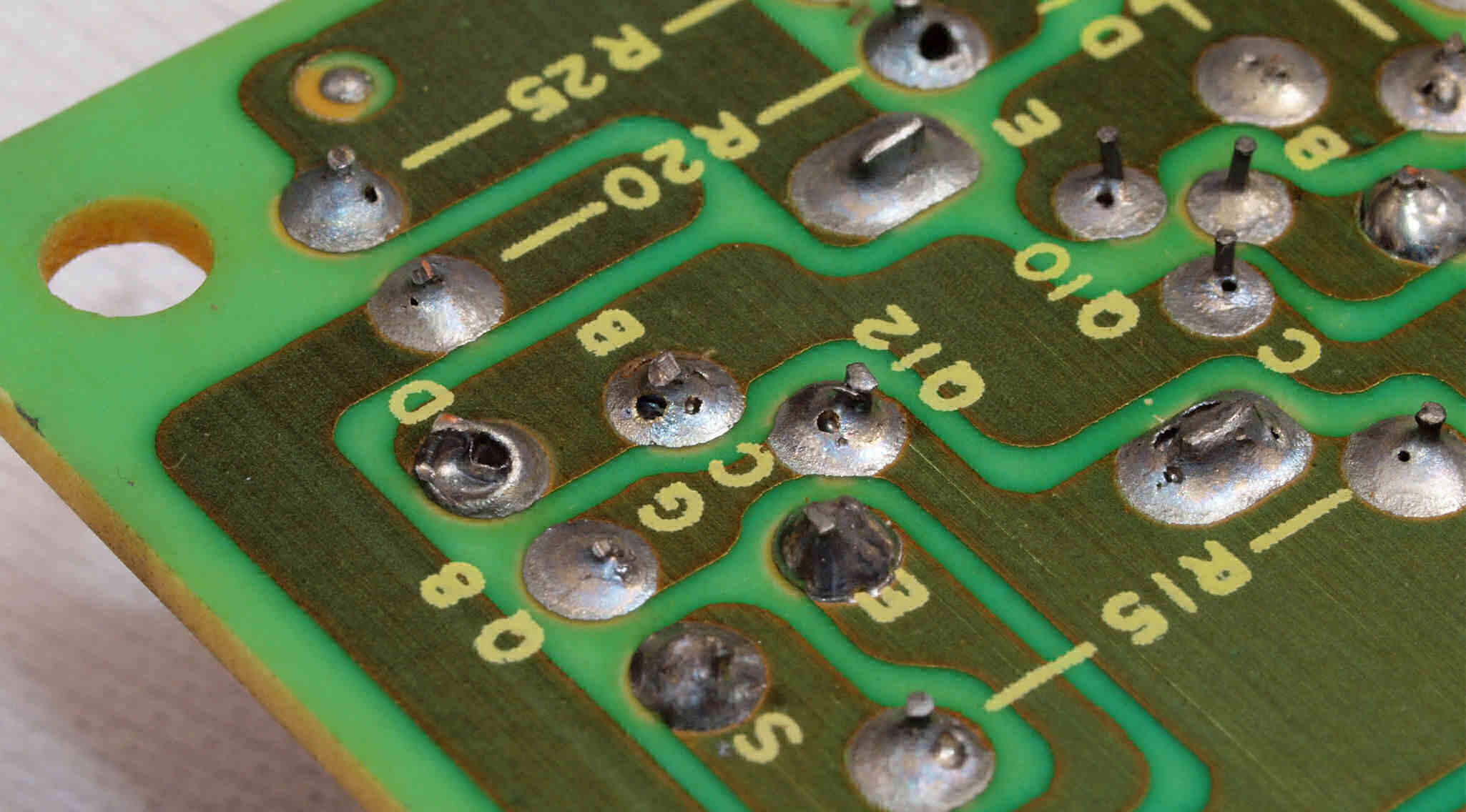

Ｃ６３２．　修理前　定電圧基板裏、　半田不良予備郡。

Ｃ６３３．　修理前　定電圧基板裏、　半田不良予備郡２。

Ｃ６３４．　修理前　定電圧基板裏、　半田不良予備郡３。

Ｃ６３５．　修理前　定電圧基板裏、　半田不良予備郡４。

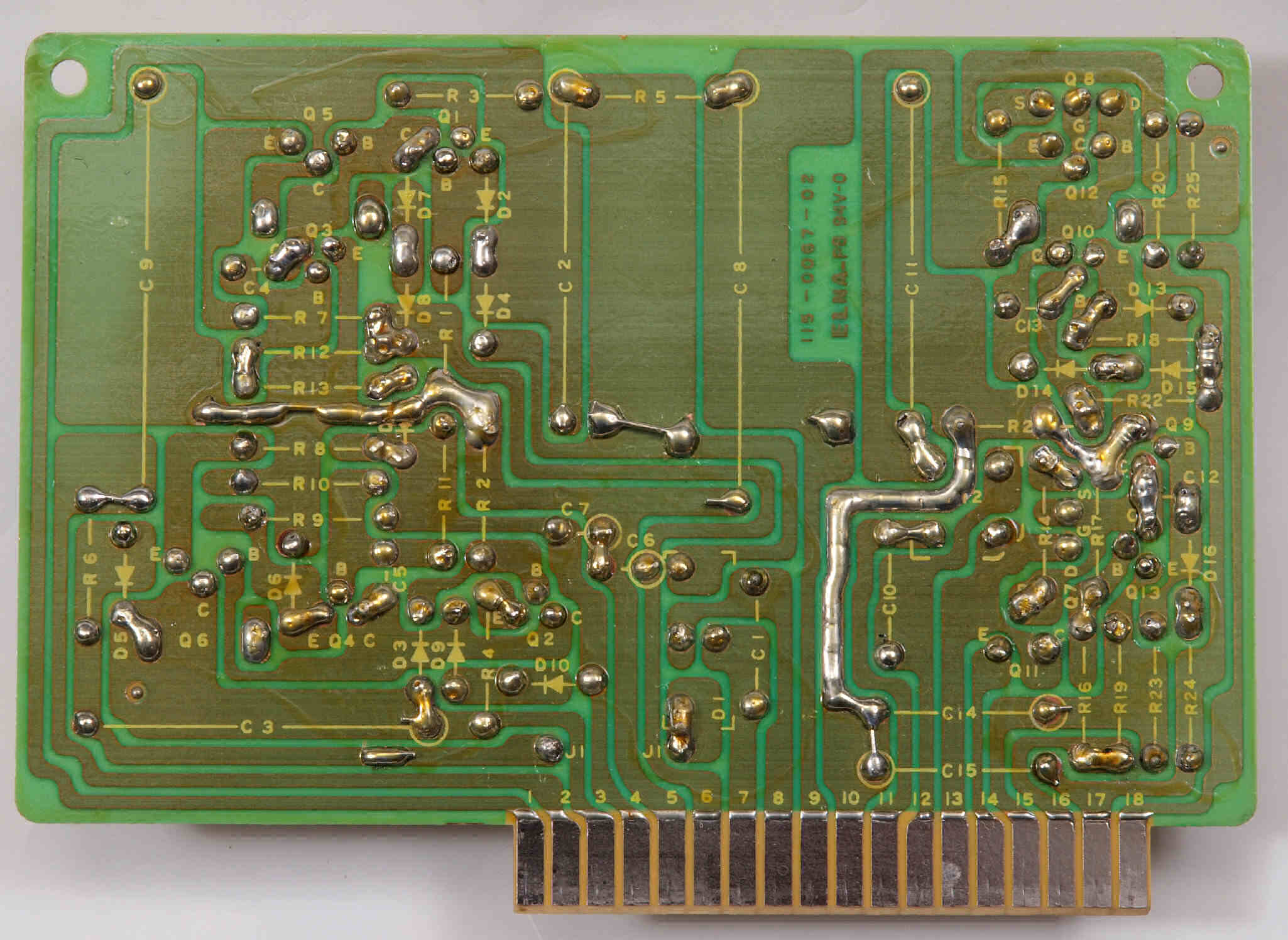

Ｃ６４．　修理（半田補正）後　定電圧基板裏。　半田を全部やり直す。

Ｃ６５．　完成定電圧基板裏。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　電源インレット。

Ｃ７２．　修理（交換）後　電源インレット、３Ｐインレット取り付け。　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ

Ｃ７３．　修理後　３Ｐインレット裏の配線。

Ｃ８１．　修理前　入力RCA端子。

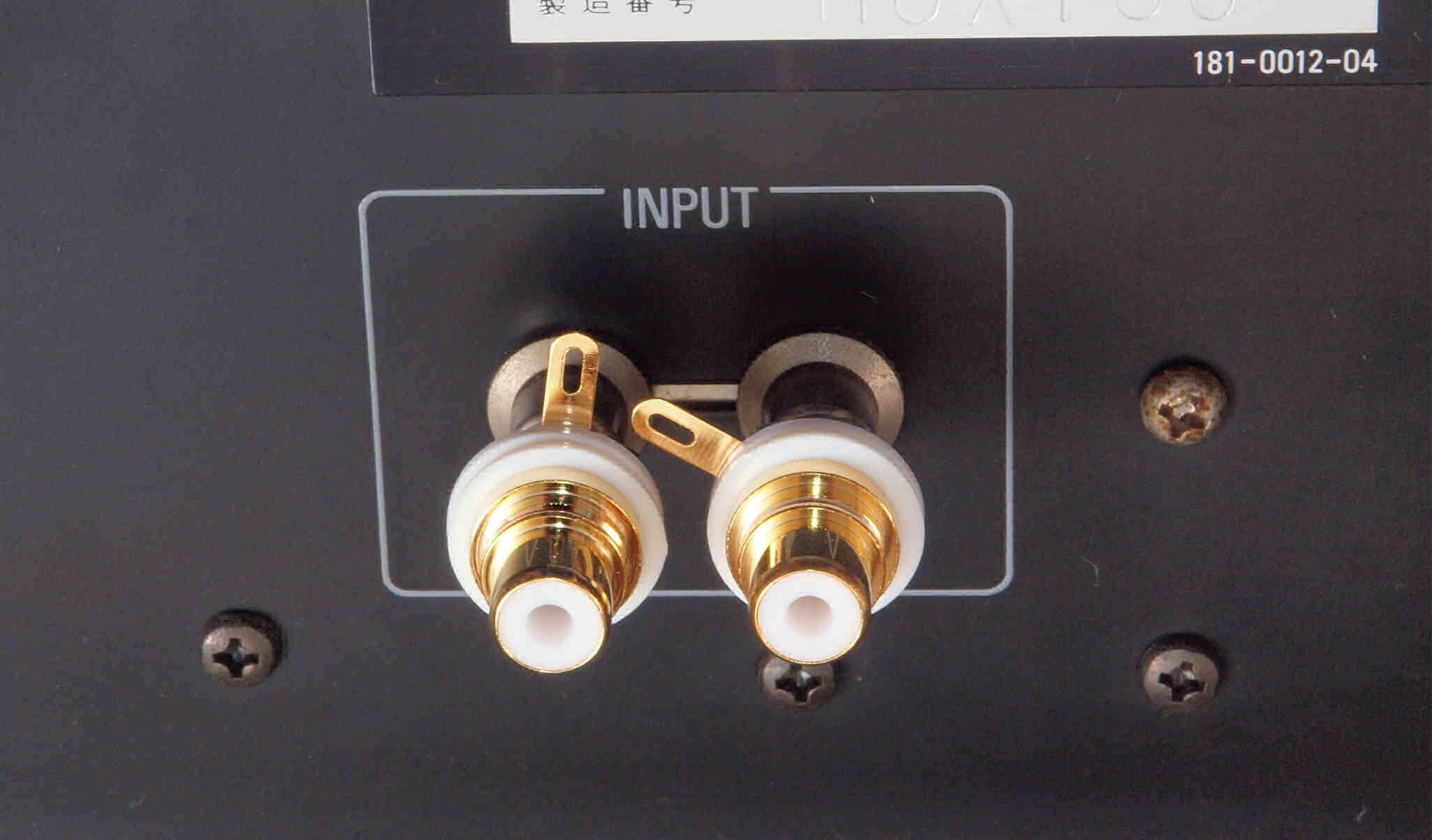

Ｃ８２．　修理（交換）後　入力ＲＣＡ端子。　テフロン絶縁型と交換。

Ｃ９１．　修理前　ＶＵメータレベル切換ＳＷ基板

Ｃ９２．　修理後　ＶＵメータレベル切換ＳＷ基板。　半固定ＶＲ２個、電解コンデンサー２個交換。

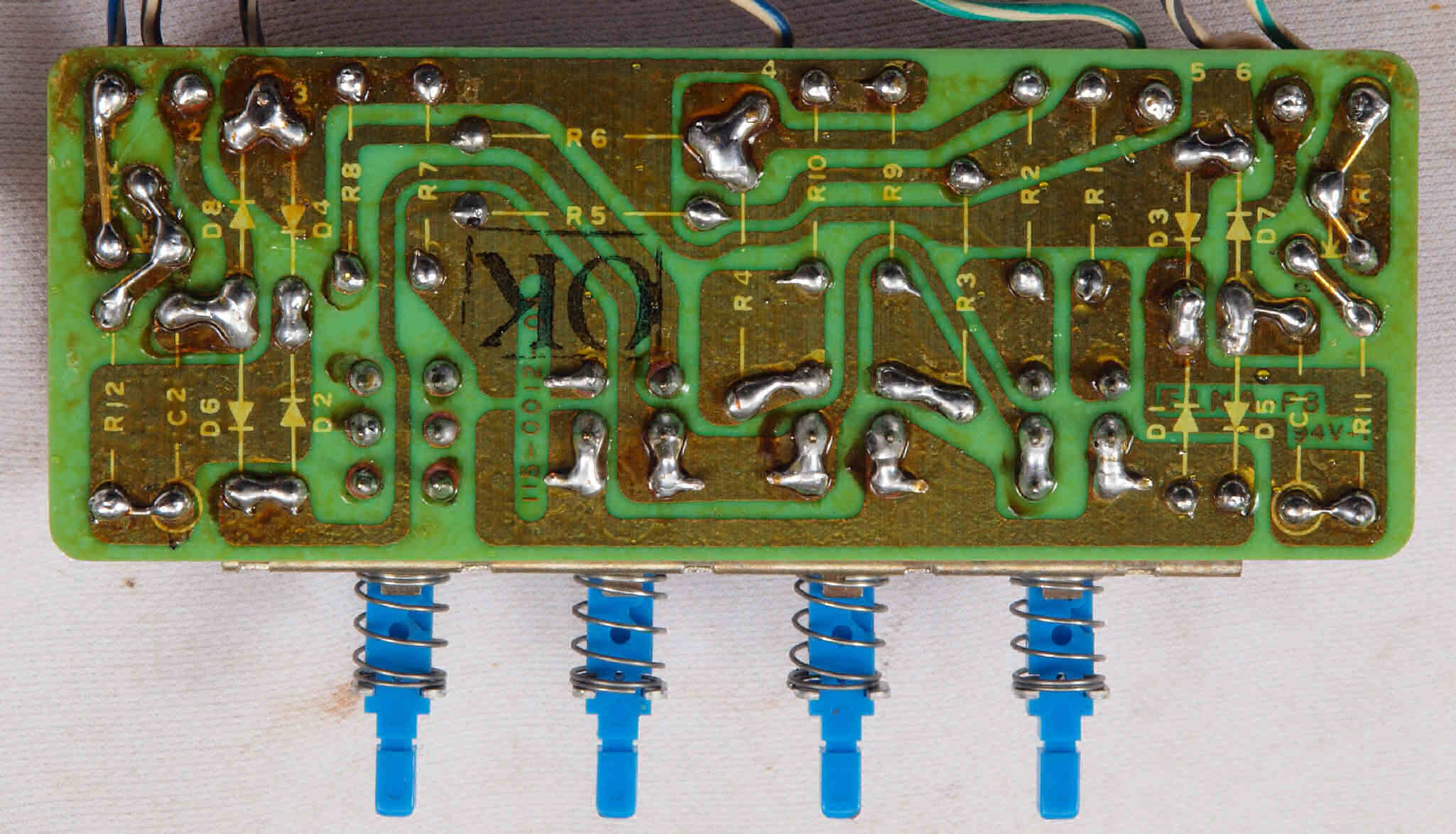

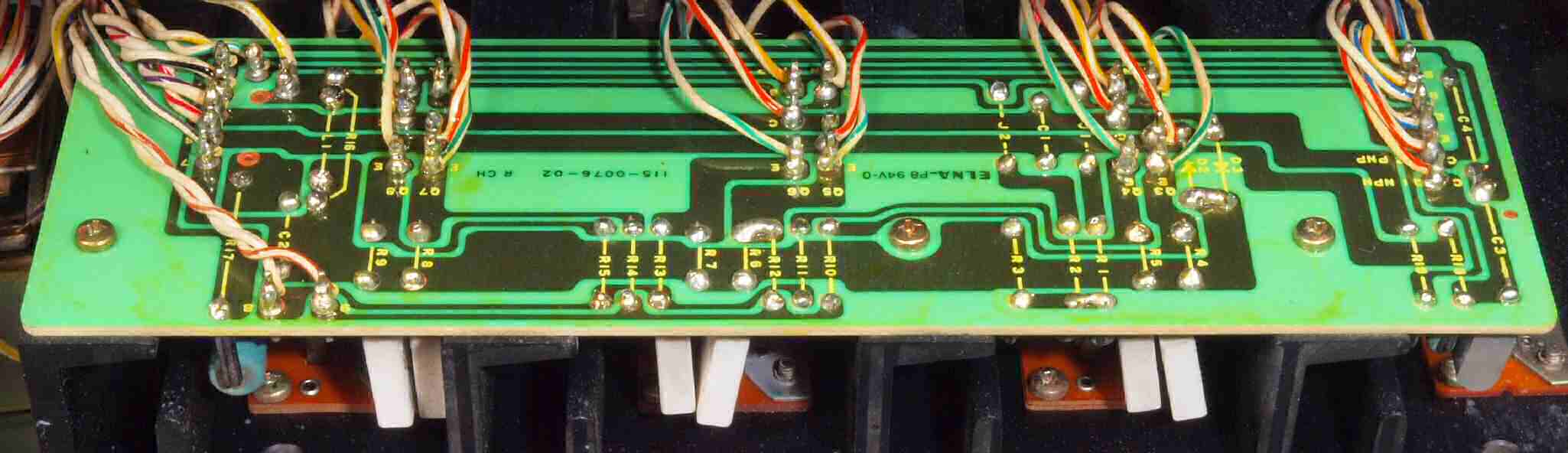

Ｃ９３．　修理前　ＶＵメータレベル切換ＳＷ基板裏

Ｃ９４．　修理（半田補正）後　ＶＵメータレベル切換ＳＷ基板裏。　半田を全部やり直す。

Ｃ９５．　完成ＶＵメータレベル切換ＳＷ基板裏。　洗浄後防湿材を塗る。

ＣＡ１．　修理前　電源ブロック電解コンデンサー回り。

ＣＡ２．　修理後　電源ブロック電解コンデンサー回り。　フイルムコンデンサー２個追加。

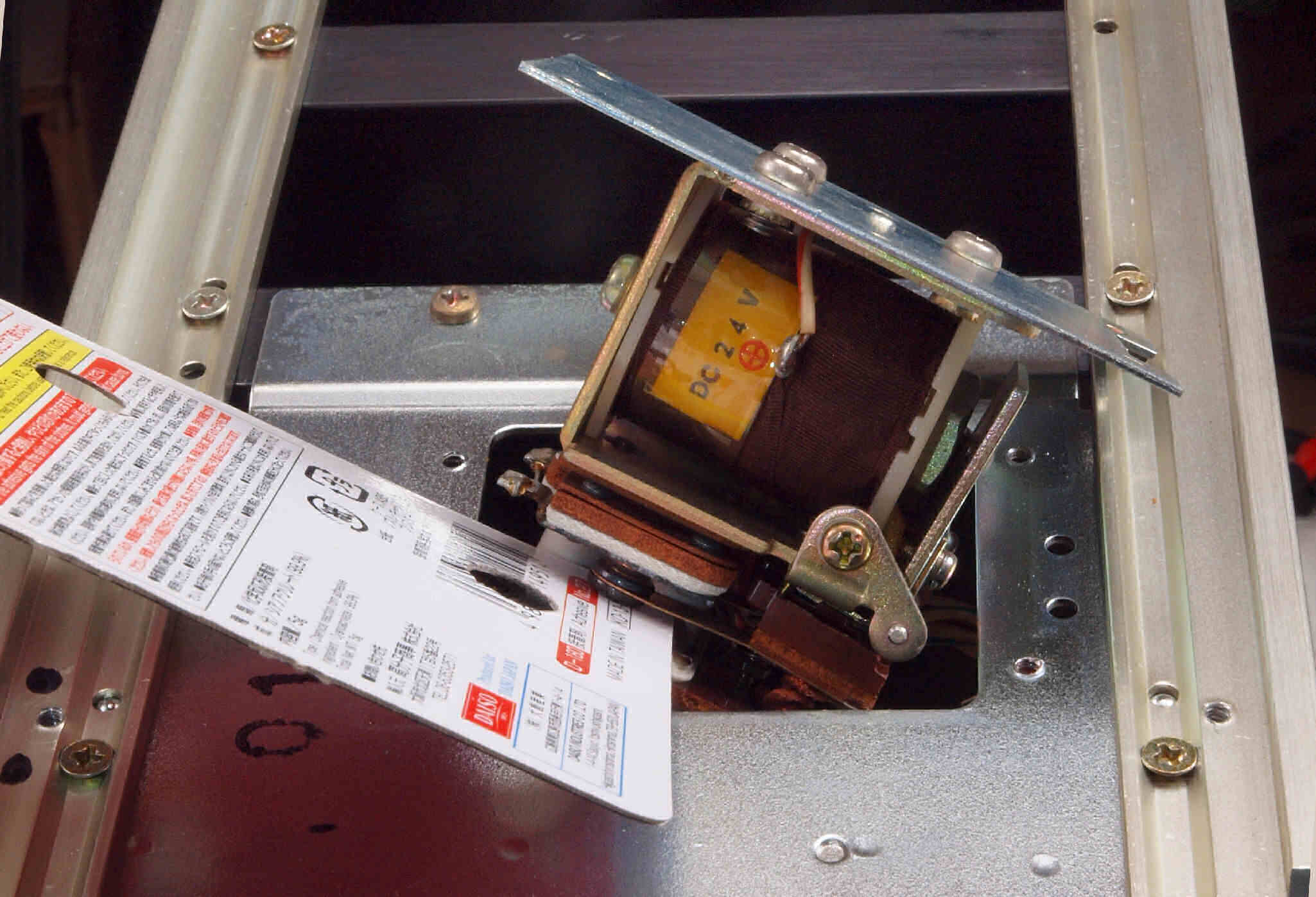

ＣＢ１．　修理中　ＳＰ接続リレー点検・清掃。

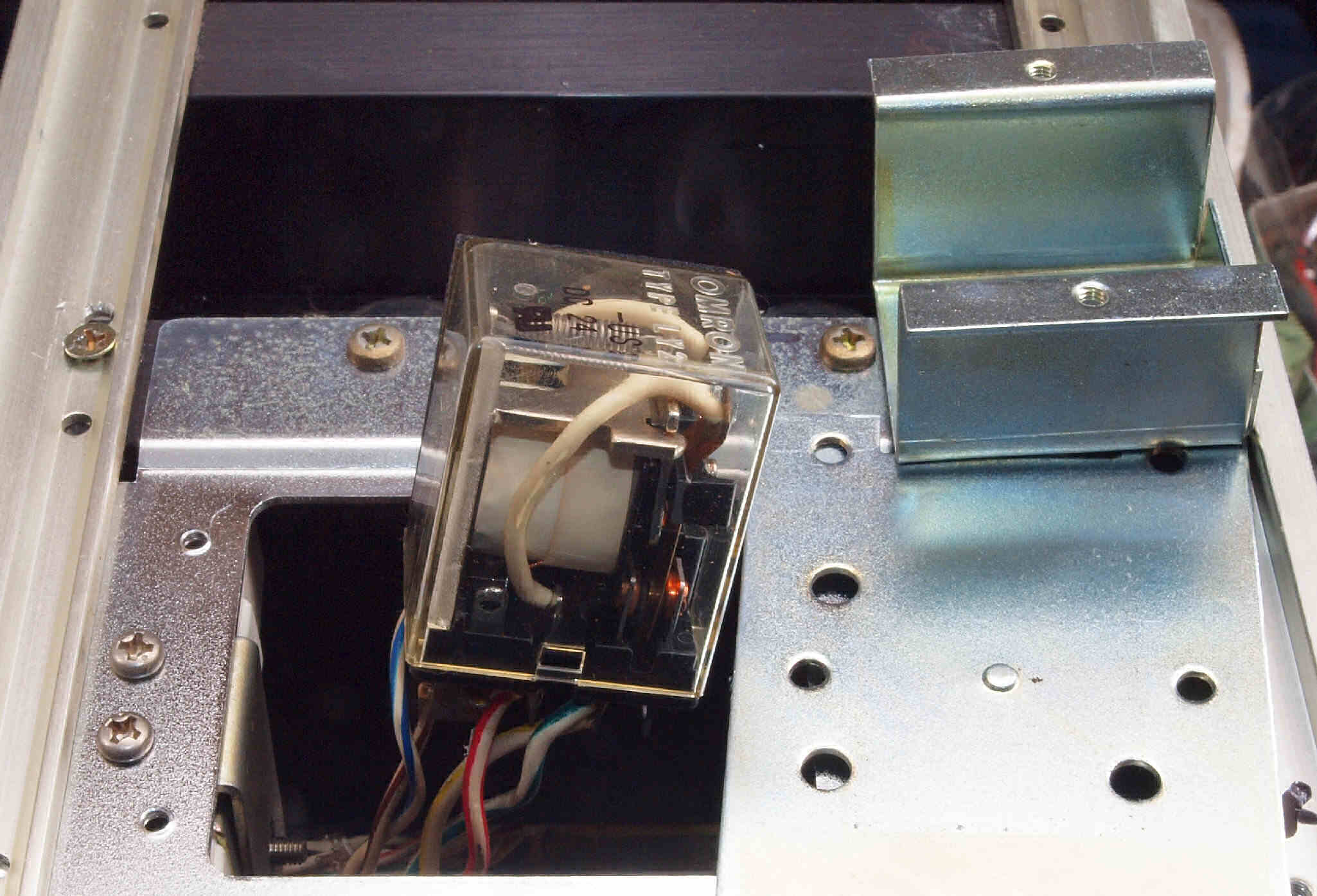

ＣB２．　修理中　電源突入電流抑止リレー点検・清掃。

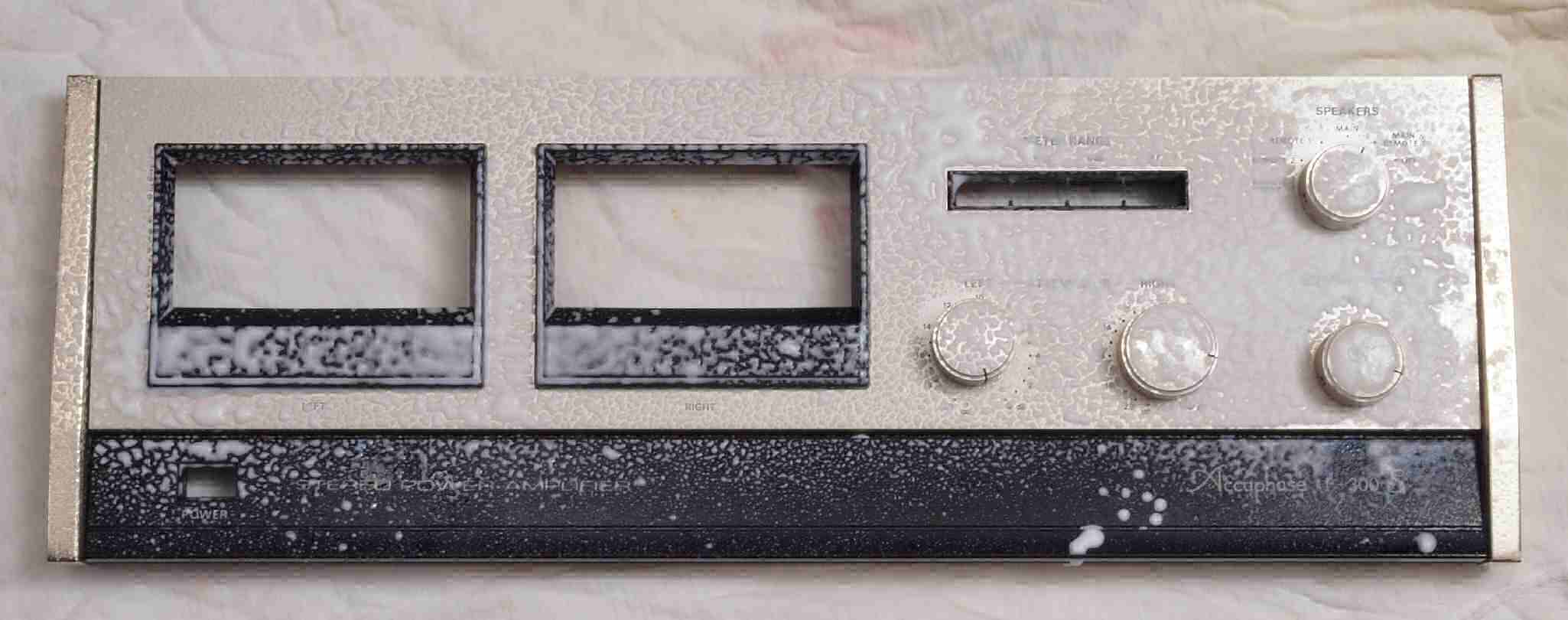

ＣＣ１．　修理中　前パネル清掃

ＣＤ１．　交換した部品

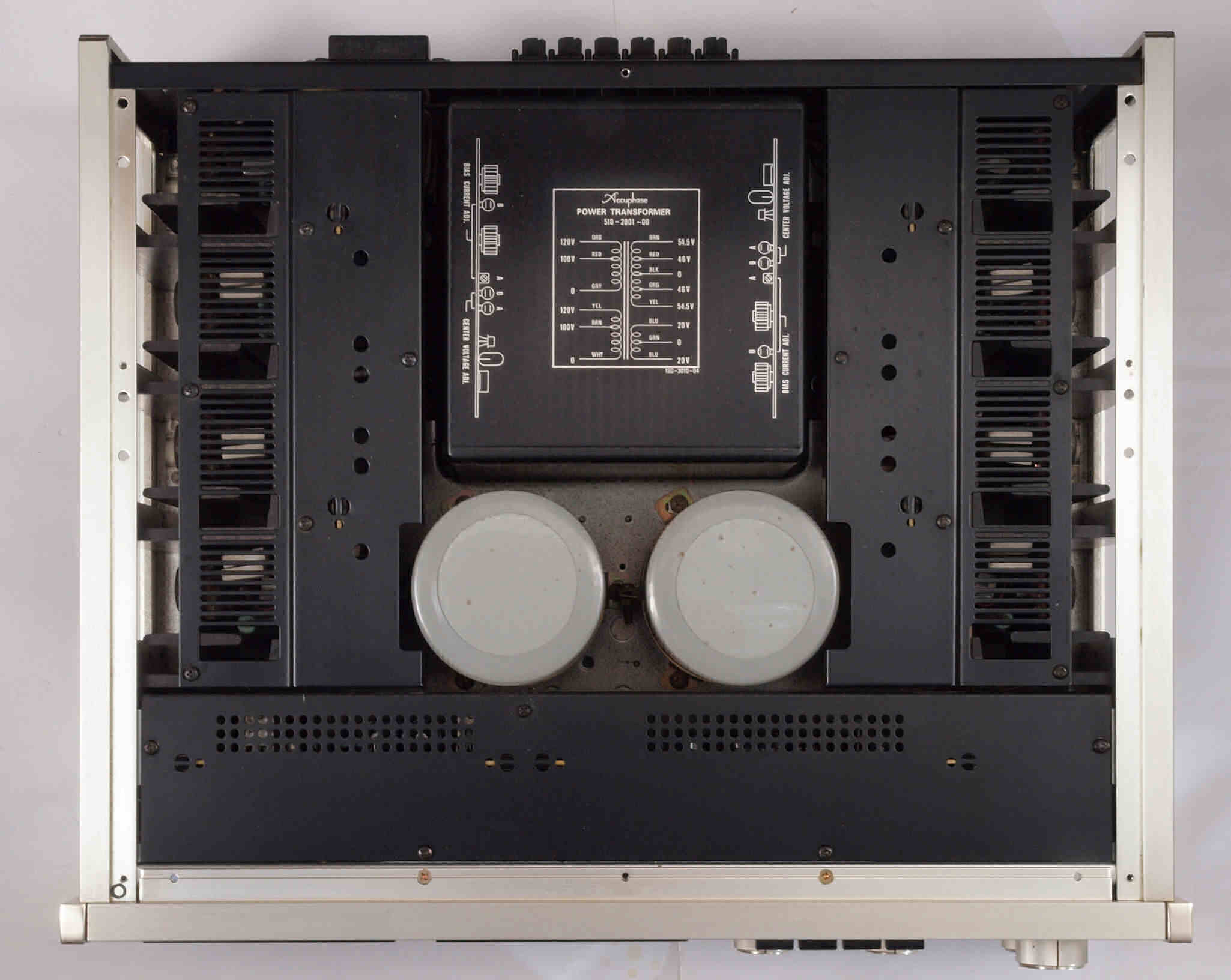

ＣＥ１．　修理前　上から見る

ＣＥ２．　修理後　上から見る

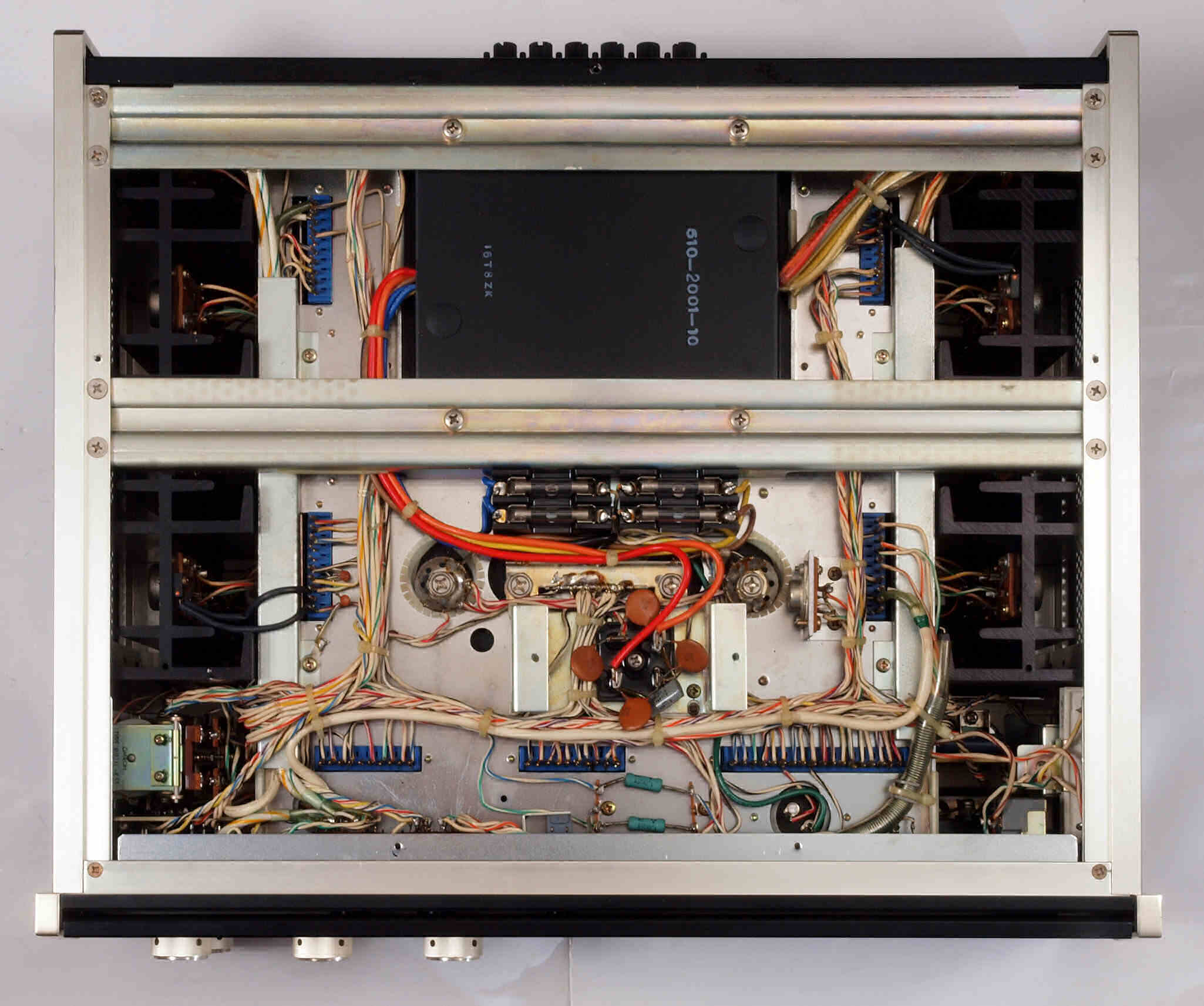

ＣＥ３．　修理前　下から見る

ＣＥ４．　修理後　下から見る

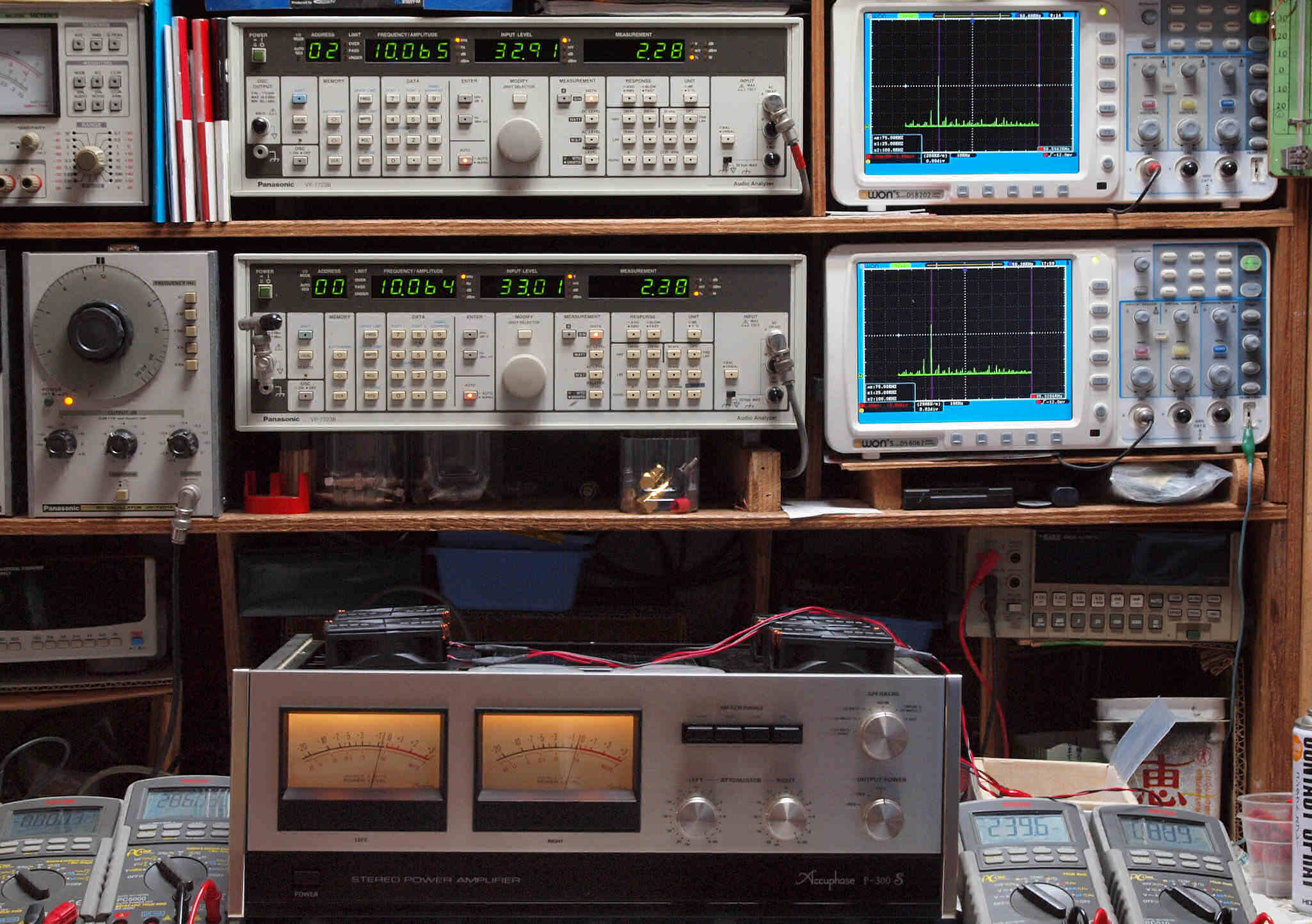

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１４５Ｗ出力、　０．００４３％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００５１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

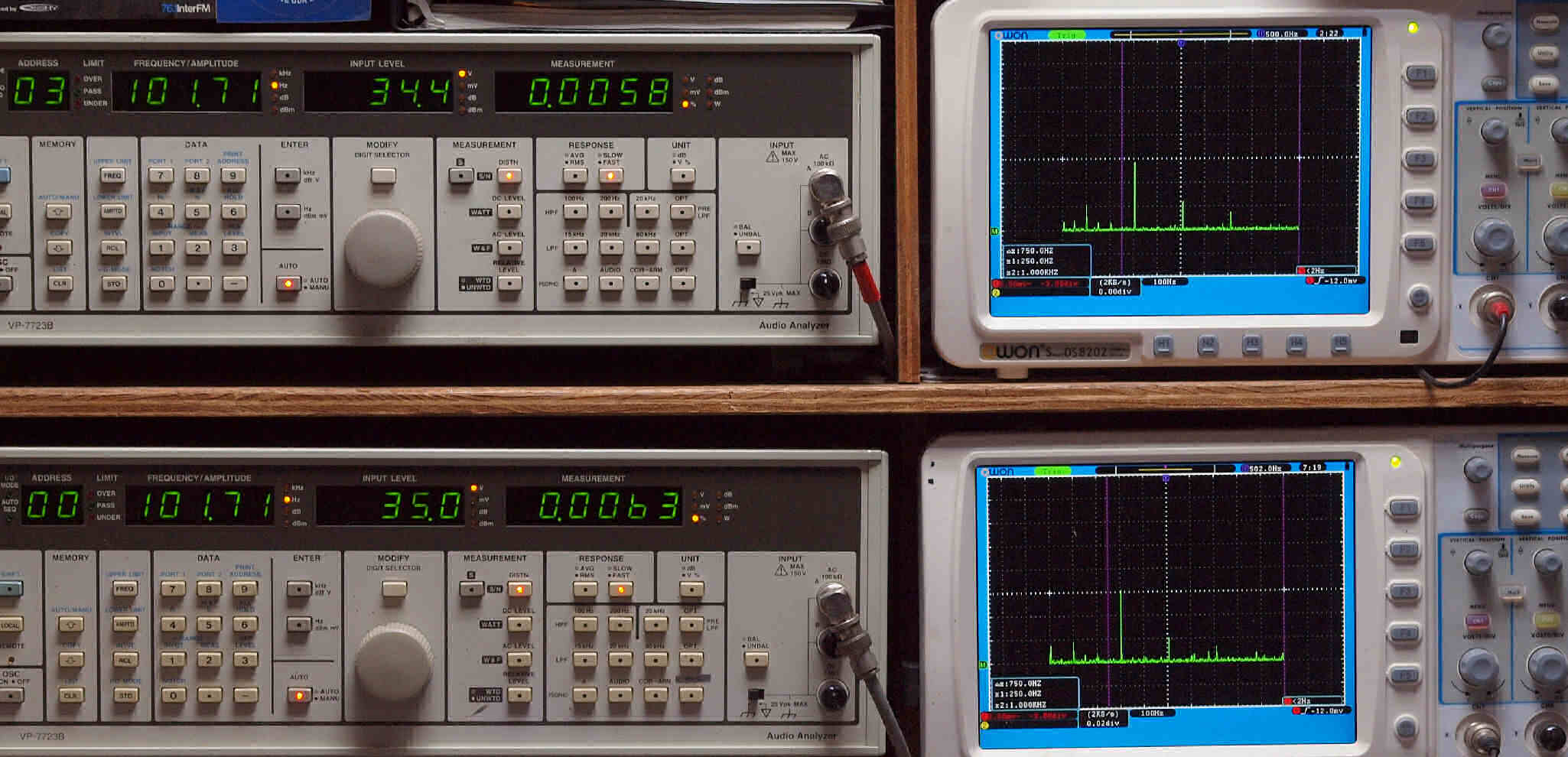

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５８％歪み。 　　　　　　　 　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

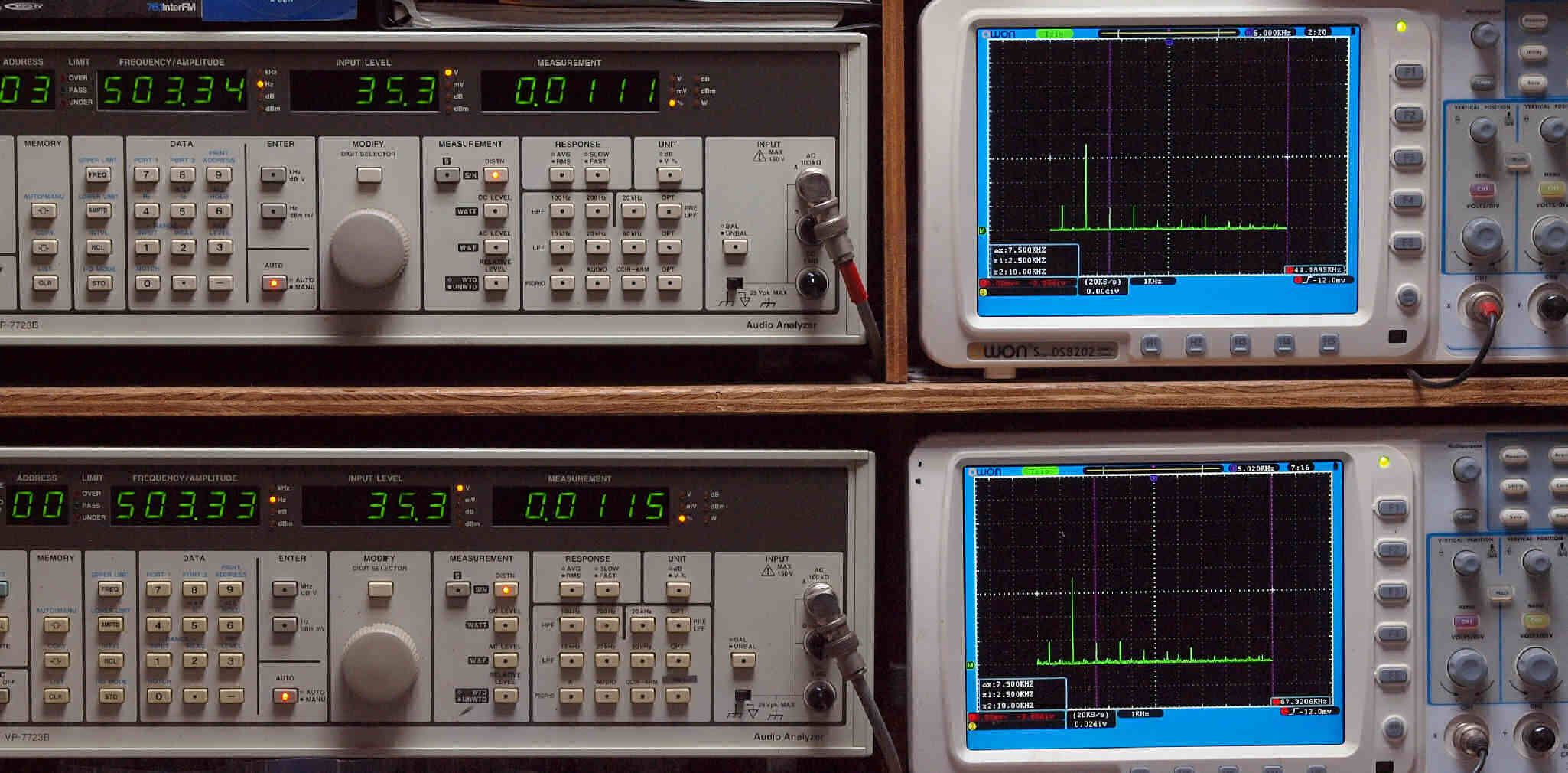

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１１１歪み。 　　　　　　　　　 　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１１５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

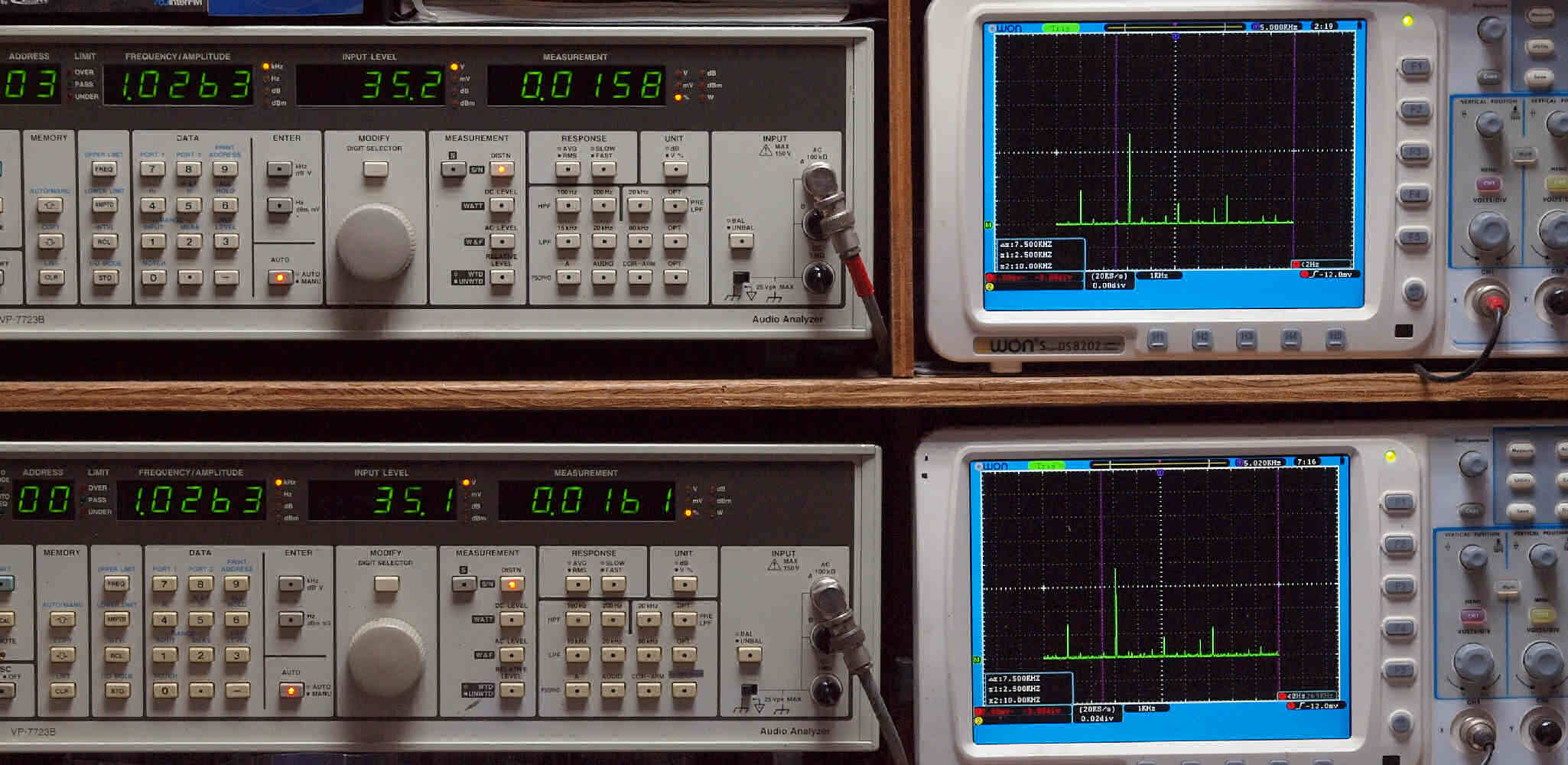

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１５８％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１６１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

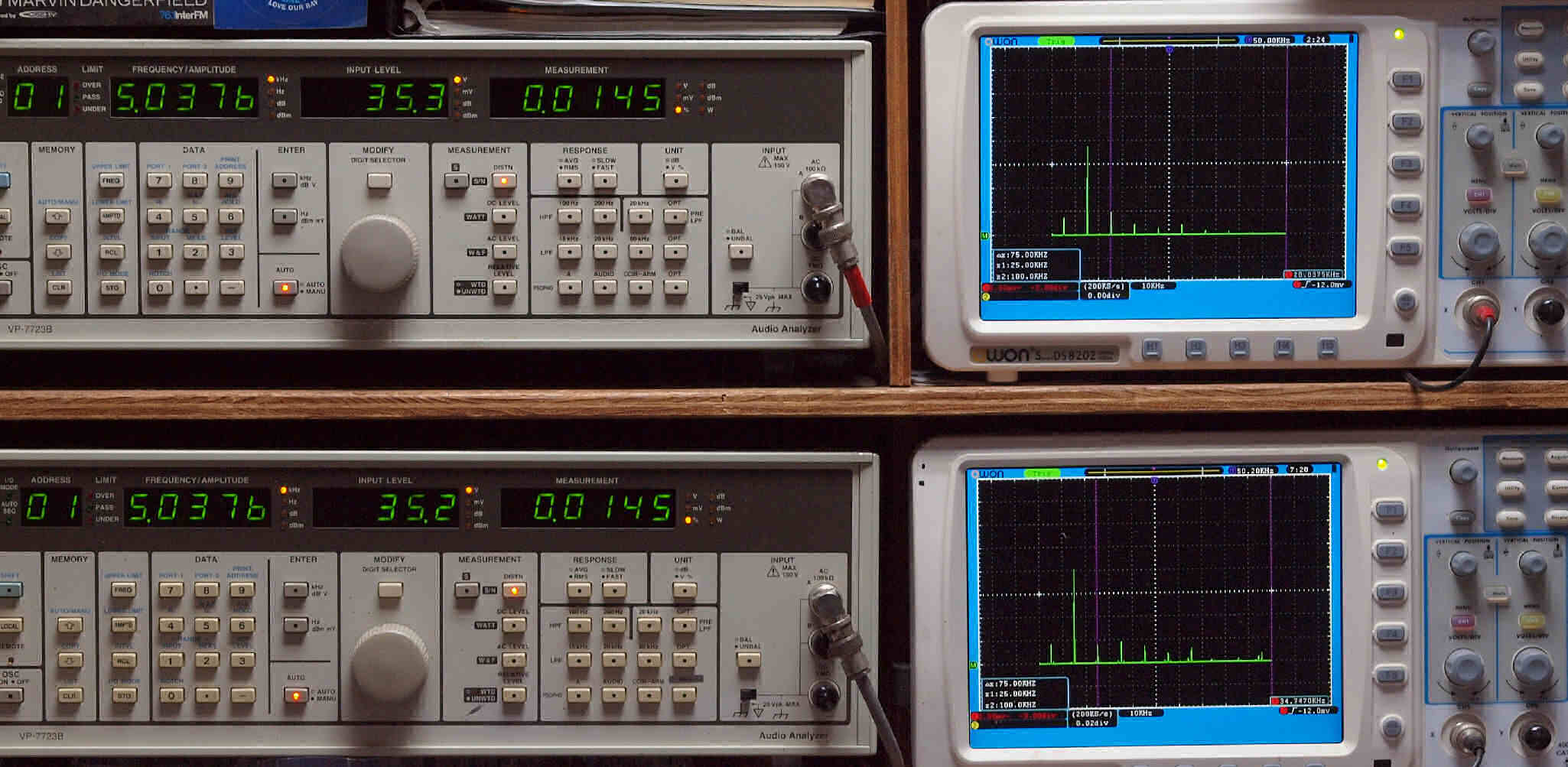

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４５％歪み。 　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

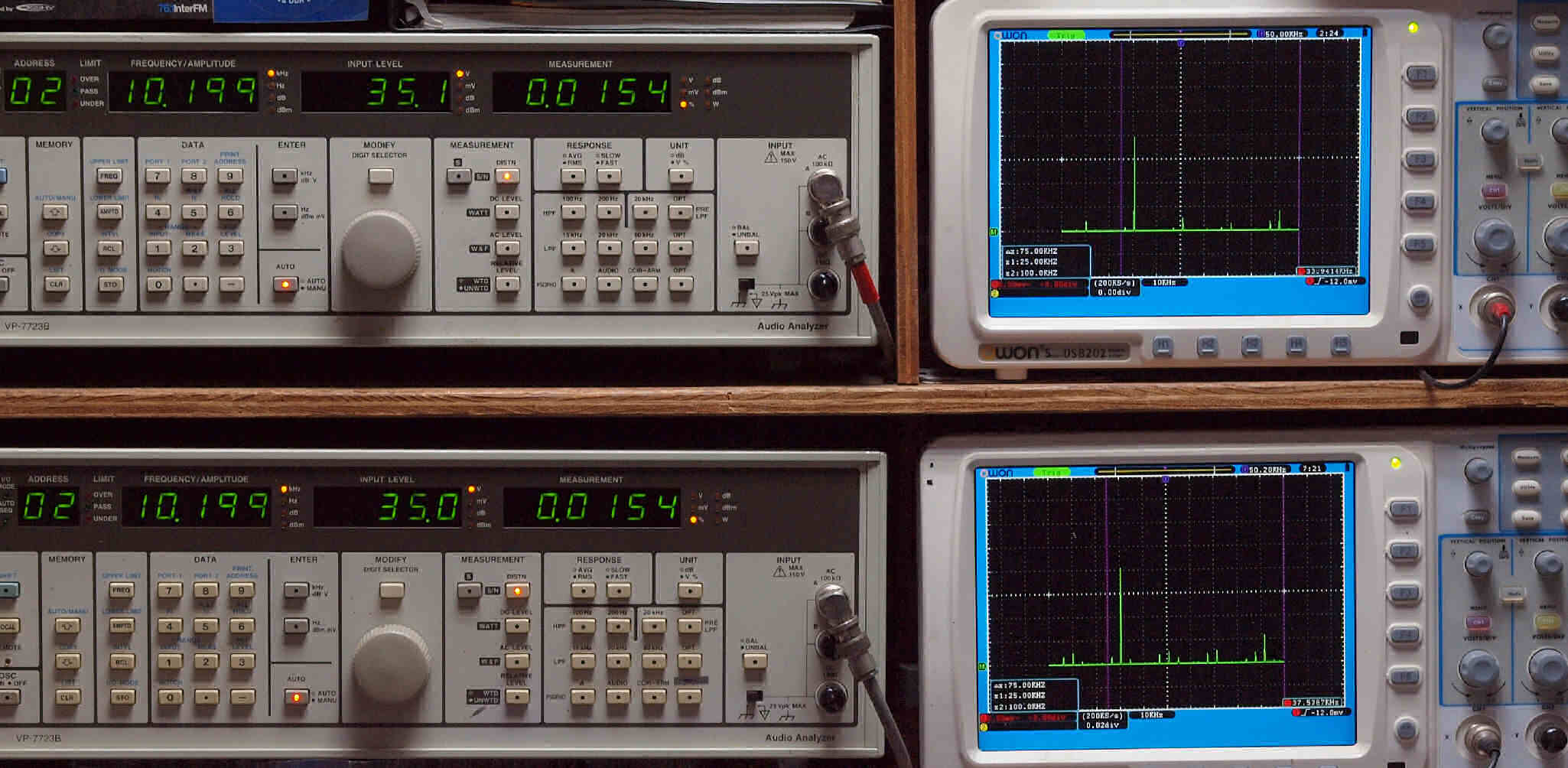

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１５４％歪み。 　　　　　　　　　　 　 　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１５４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

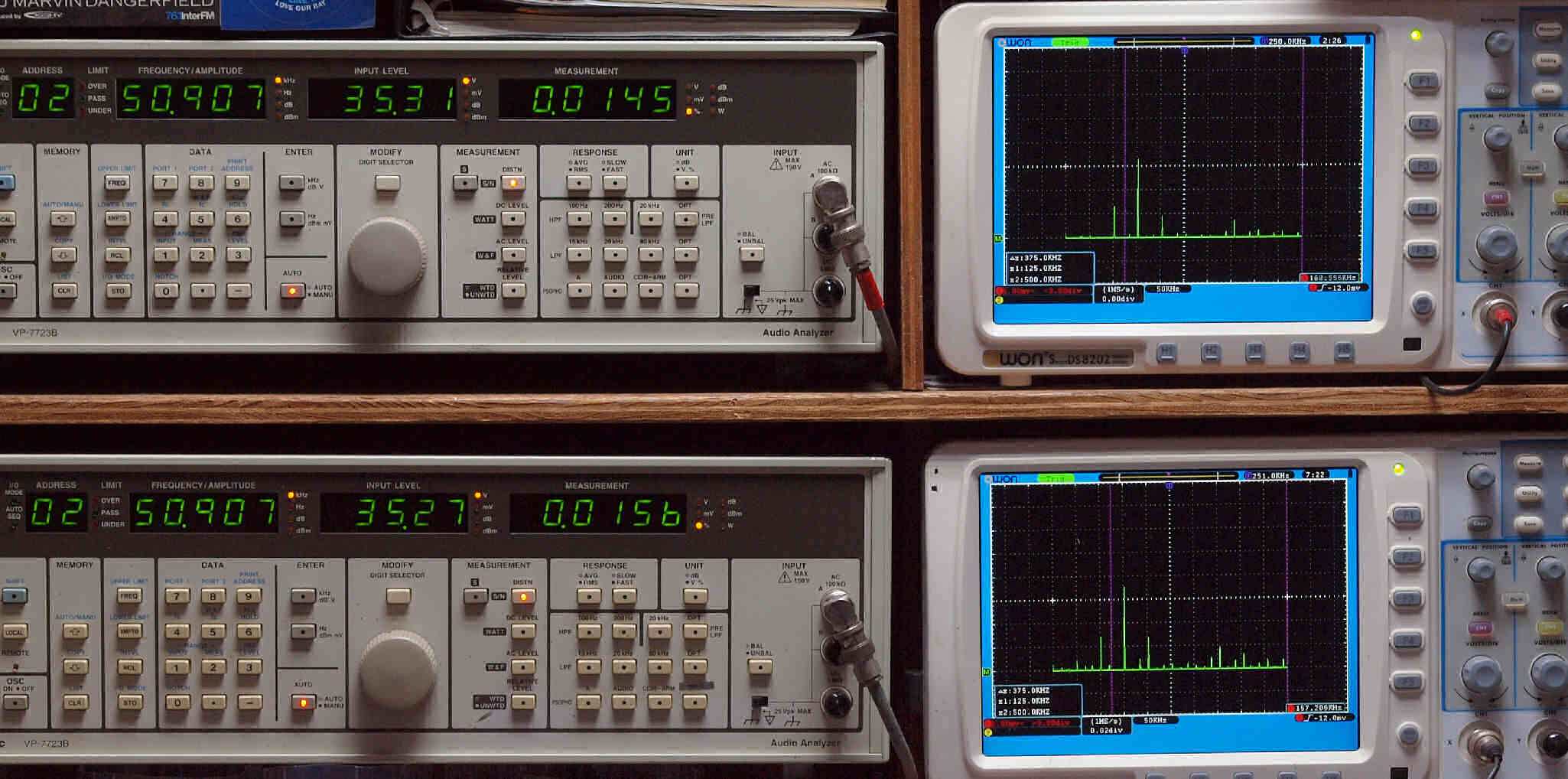

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４５％歪み。 　　　　　　　　 　　 　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１５６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

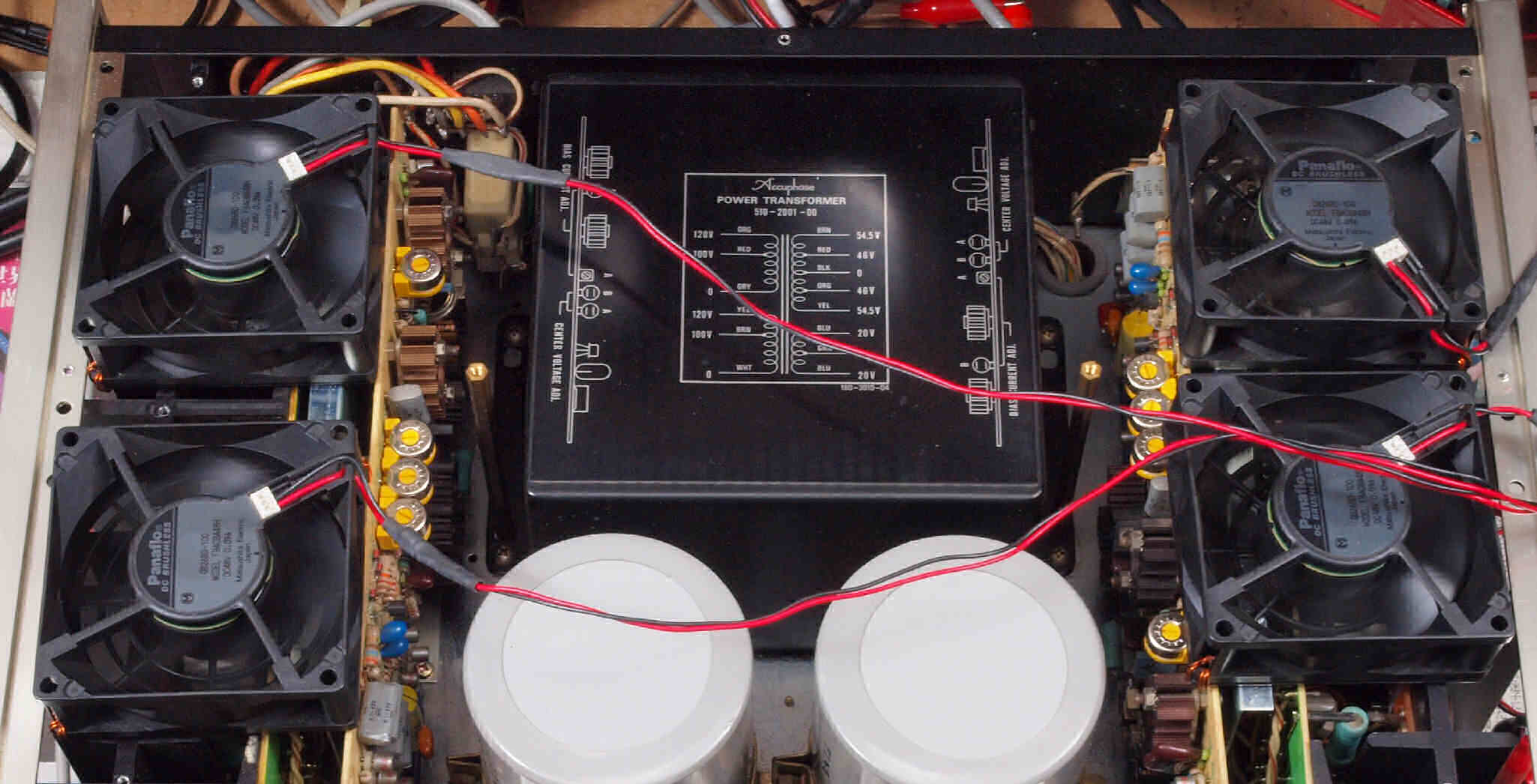

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　０ｄＢ＝ＶＵメータ測定・調整、１Ｋｈｚ　１５０Ｗ出力。　この後、照明をＬＥＤに変更する。

Ｅ５．　完成　　２４時間エージング、　左は同時修理Ｃ−２００Ｓ

Ｓ．　Ｐ−３００Ｓ　の仕様（カタログ・マニアルより）

型式 ステレオパワーアンプ　Ｐ−３００Ｓ 定格出力（両ch駆動、 20Hz〜20kHz、歪0.03％以下） 200W/ch（4Ω） 150W/ch（8Ω） 75W/ch（16Ω） 高調波歪率（20Hz〜20kHz） 0.03％以下（定格出力時） 0.01％以下（-3dB出力時） 0.05％以下（50mW出力時） IM歪率 0.01％以下（定格出力時） 周波数特性 20Hz〜20kHz +0 -0.2dB（定格出力時） 1Hz〜250kHz +0 -3dB（1W出力時） ダンピングファクター 60（8Ω負荷、40Hz） 定格入力/入力インピーダンス 1.4V/50kΩ S/N比（入力ショート、IHF-Aカーブ） 115dB以上（定格出力時） ステレオ・ヘッドホン 低出力インピーダンス型 サブソニックフィルター 17Hz、18dB/oct パワーリミッター フル・パワー、1/2、1/4、スイッチ切替え 使用半導体 トランジスタ＝97個 FET＝2個 IC＝1個 ダイオード＝92個 電源電圧 AC100V/117V/220V/240V、50Hz/60Hz 消費電力 無入力時＝100W 8Ω負荷定格出力時＝510W 外形寸法 幅445×高さ160（脚含む）×奥行355mm 重量 25kg 別売 ウッドケース A-2（\15,000） 価格 ２６万円　1977年9月発売
