Ｓｏｎｙ　ＴＡ−Ｅ８８．　２台目修理記録

平成２５年９月１８到着　　平成２６年１月２１日完成

A．　修理前の状況 TA-E88も片方のチャネルが鳴らなくなりました。 購入してから３５年経ちますので電解コンデサーが抜けてしまったと思われます。 Ｂ．　原因・現状 経年変化による各部劣化。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 Ｋ．　上蓋修理状況 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　２２個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　６個。 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　　９８，０００円　　　オーバーホール修理 Ｓ．　Ｓｏｎｙ　ＴＡ−Ｅ８８　の仕様（マニアル・カタログより）

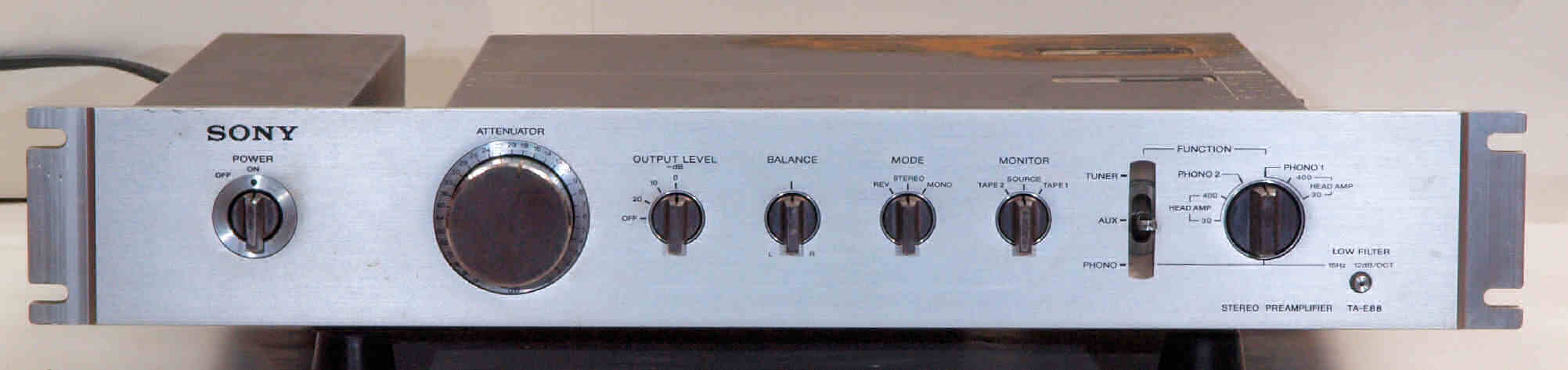

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

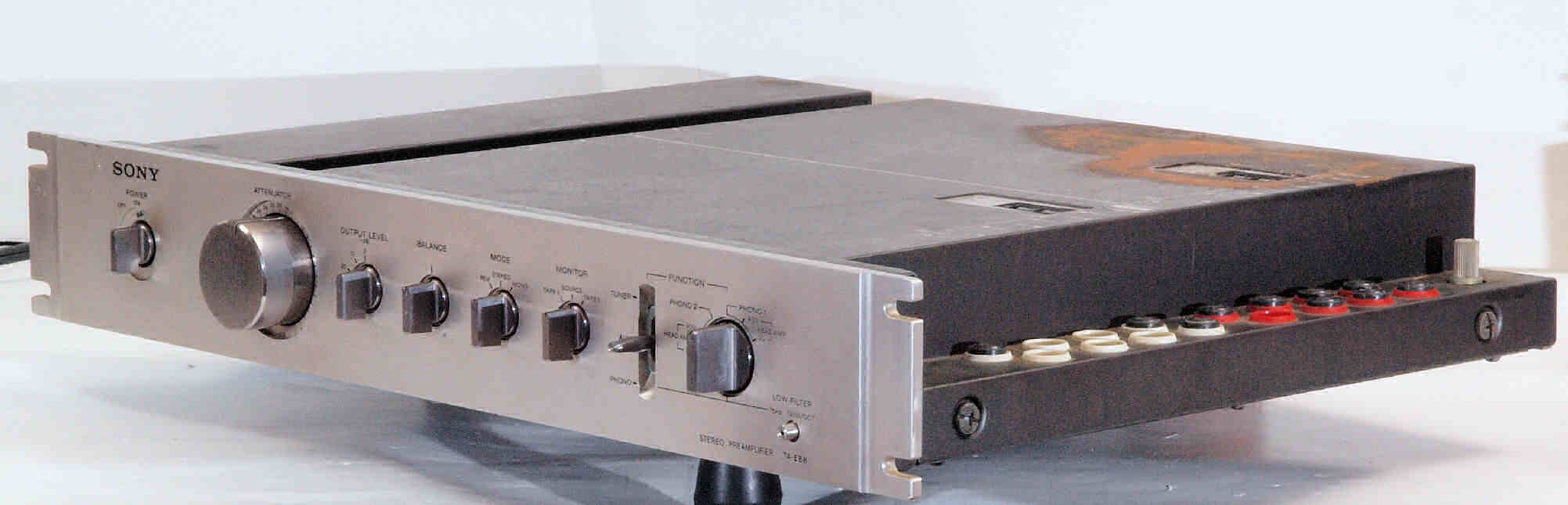

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１７．　点検中　上から見る

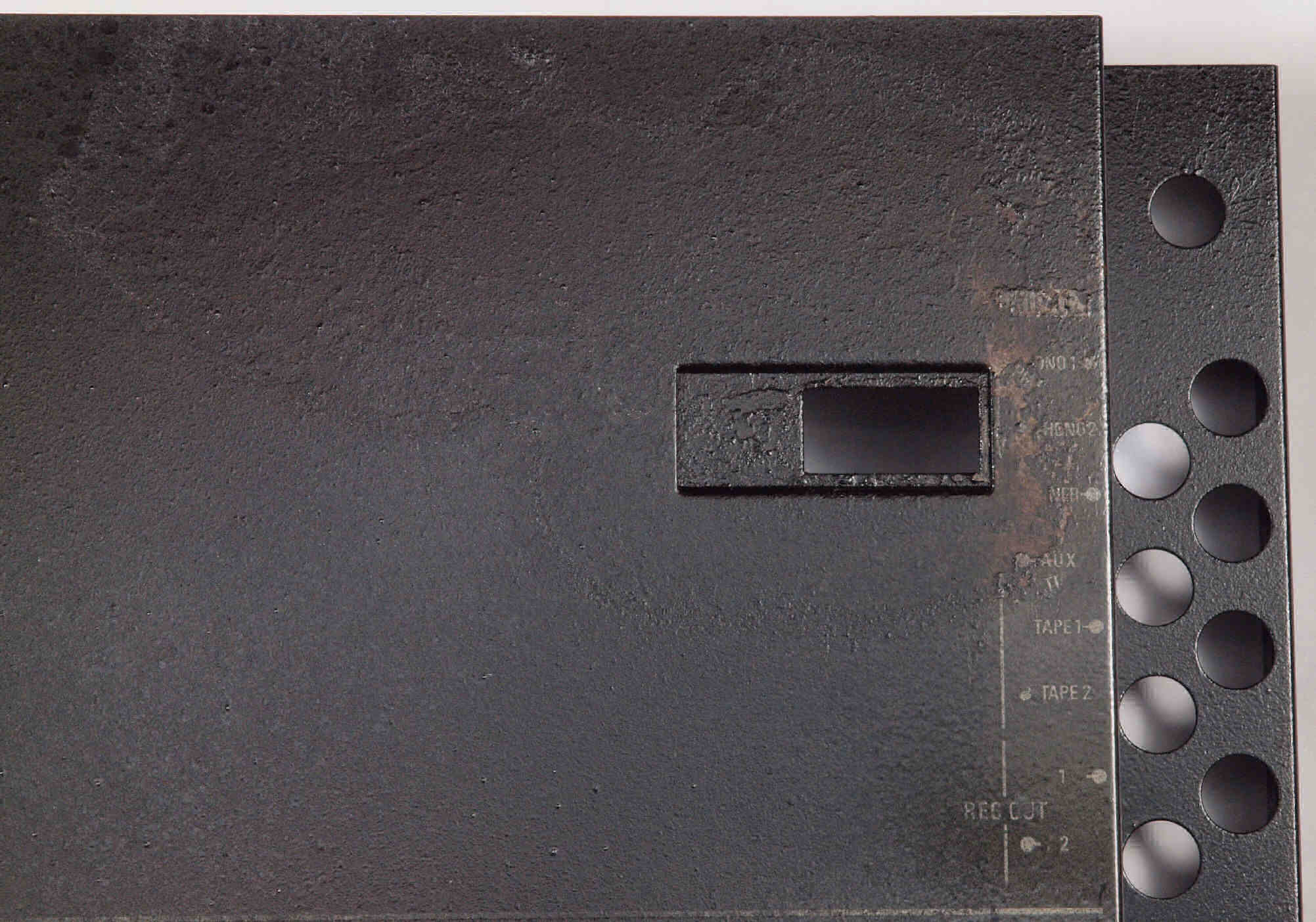

Ａ１７２．　点検中　上から見る、　錆が発生。

Ａ１７３．　点検中　上から見る、　錆が発生。

Ａ１８．　点検中　上蓋を取り、上から見る

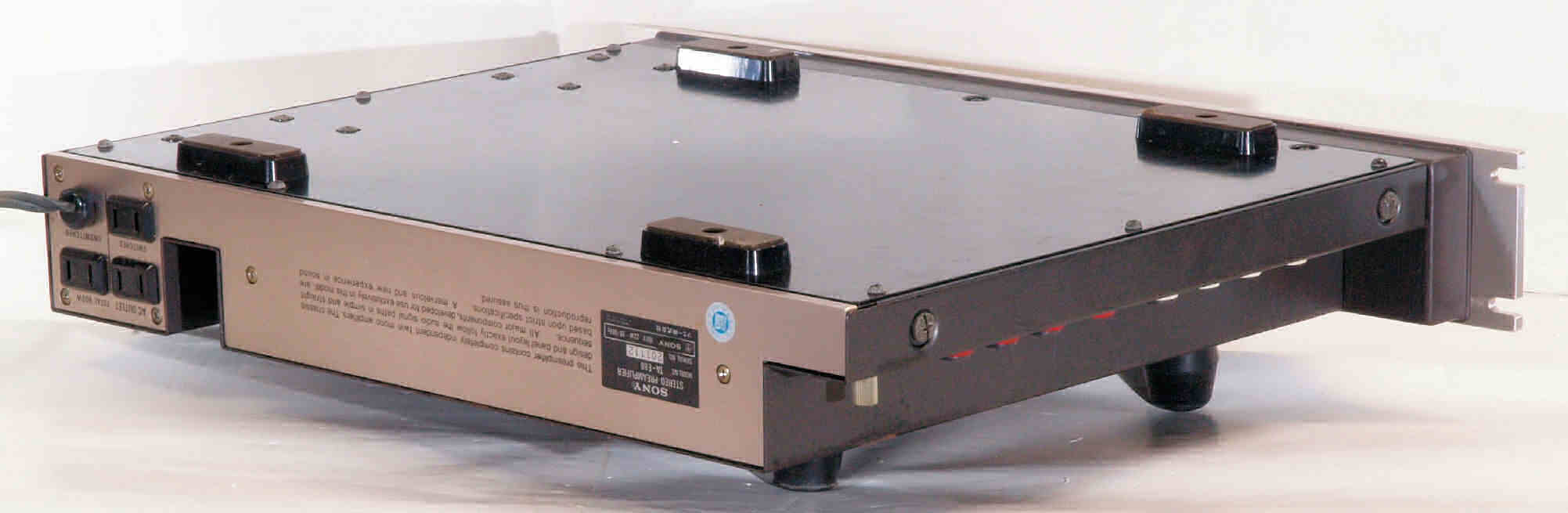

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

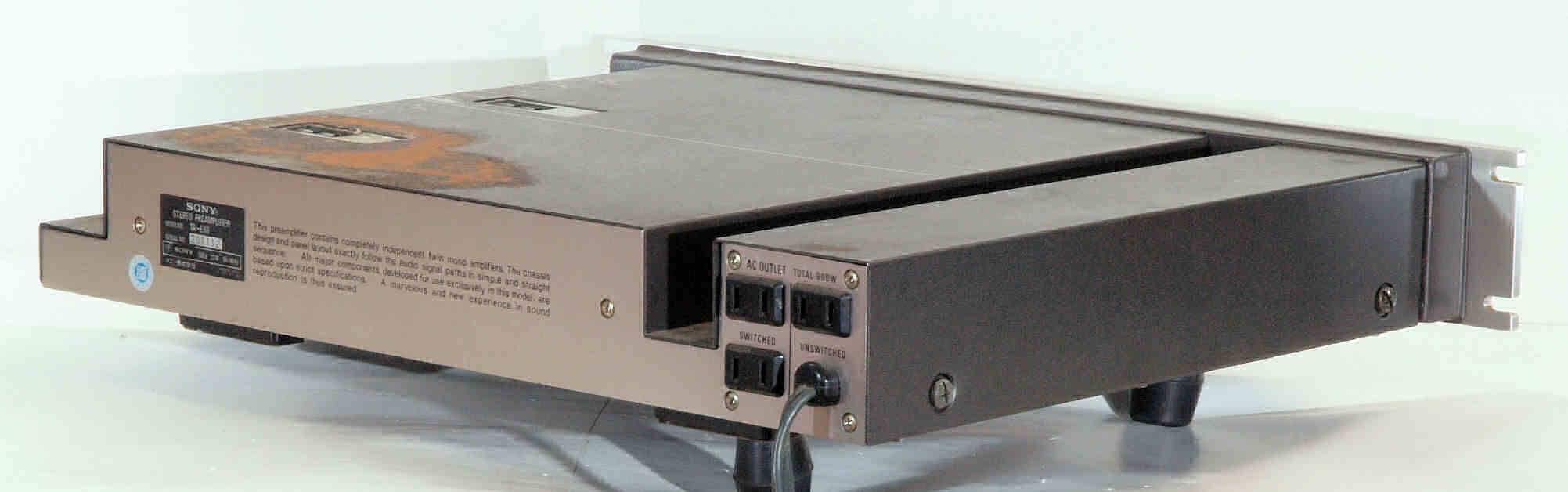

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

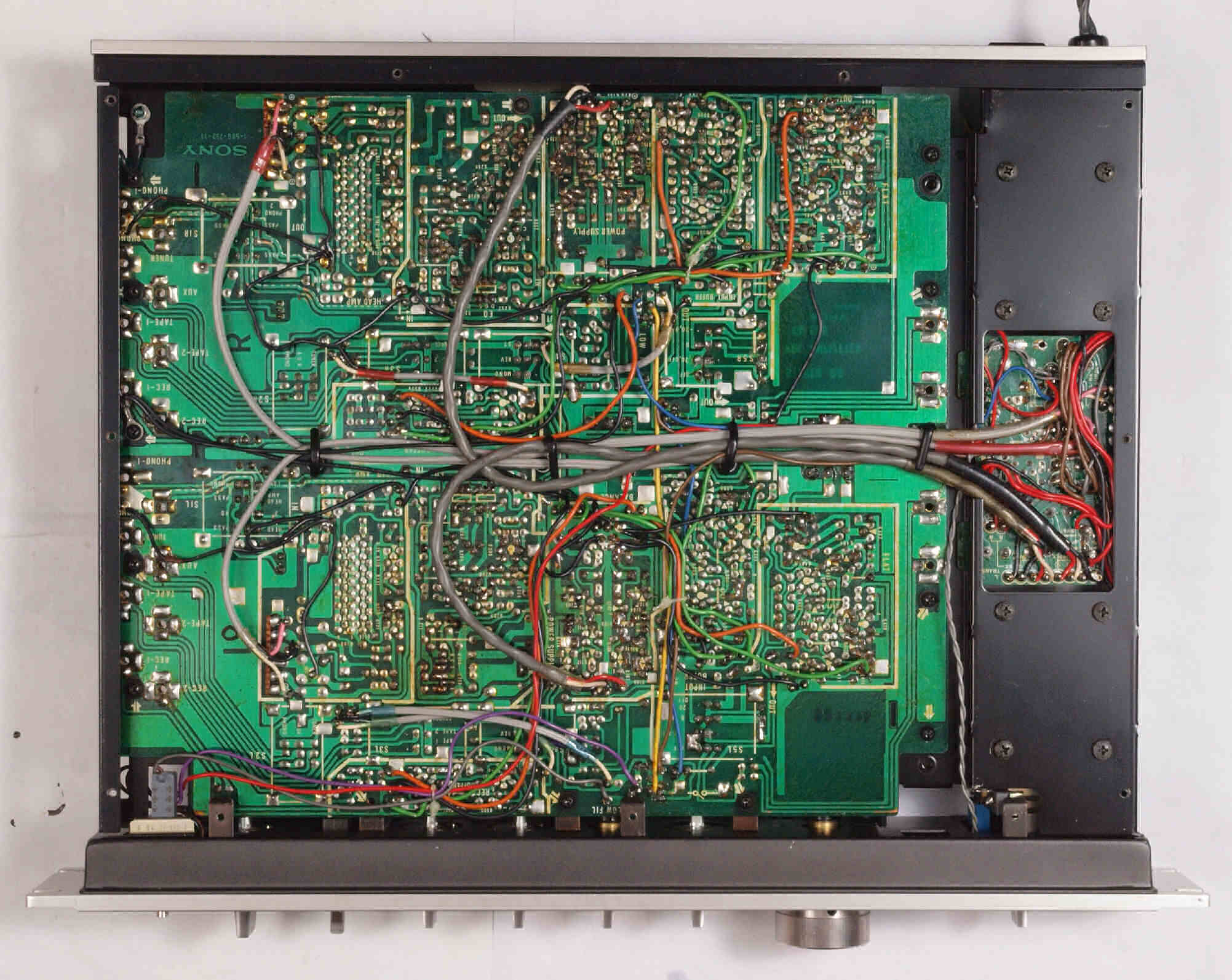

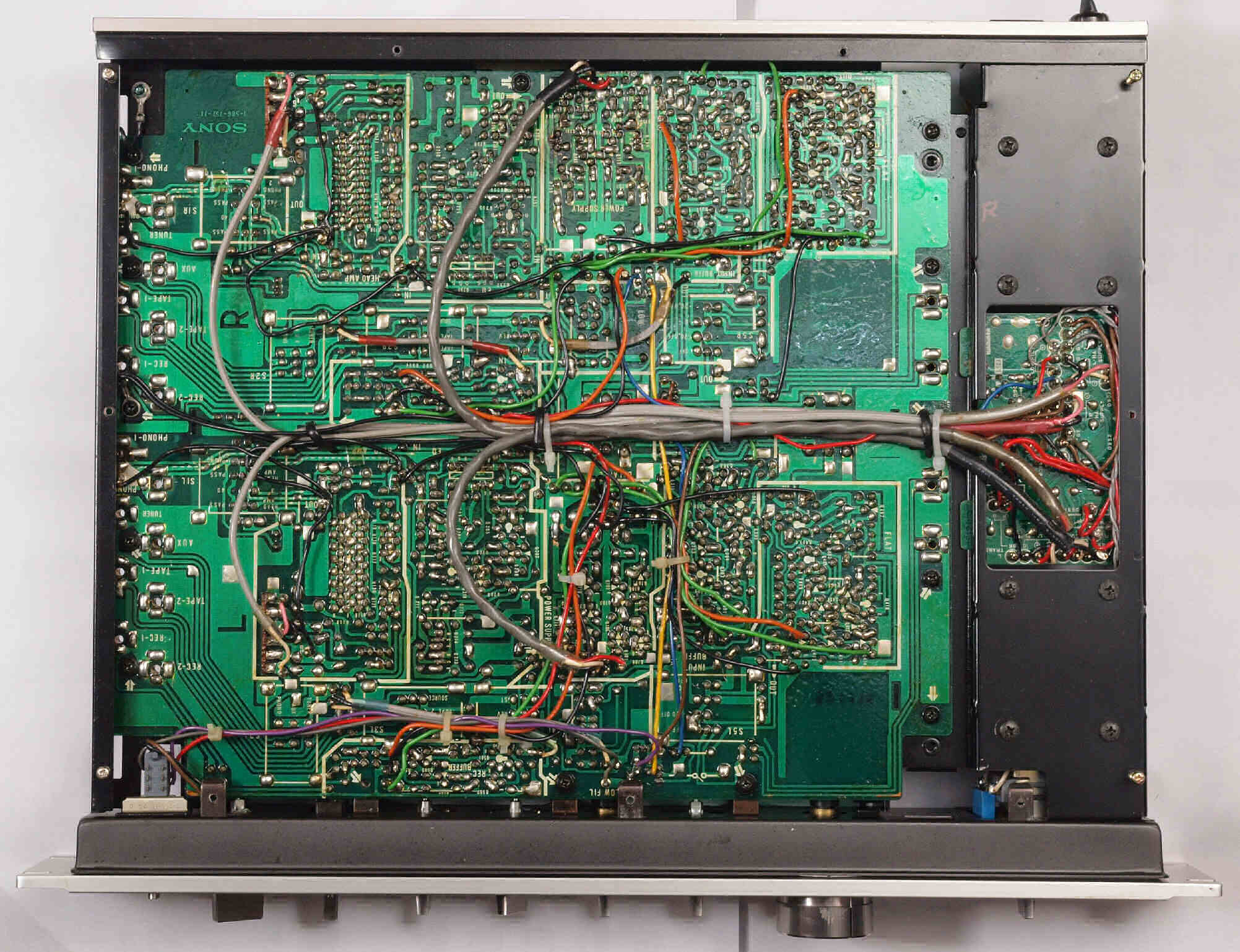

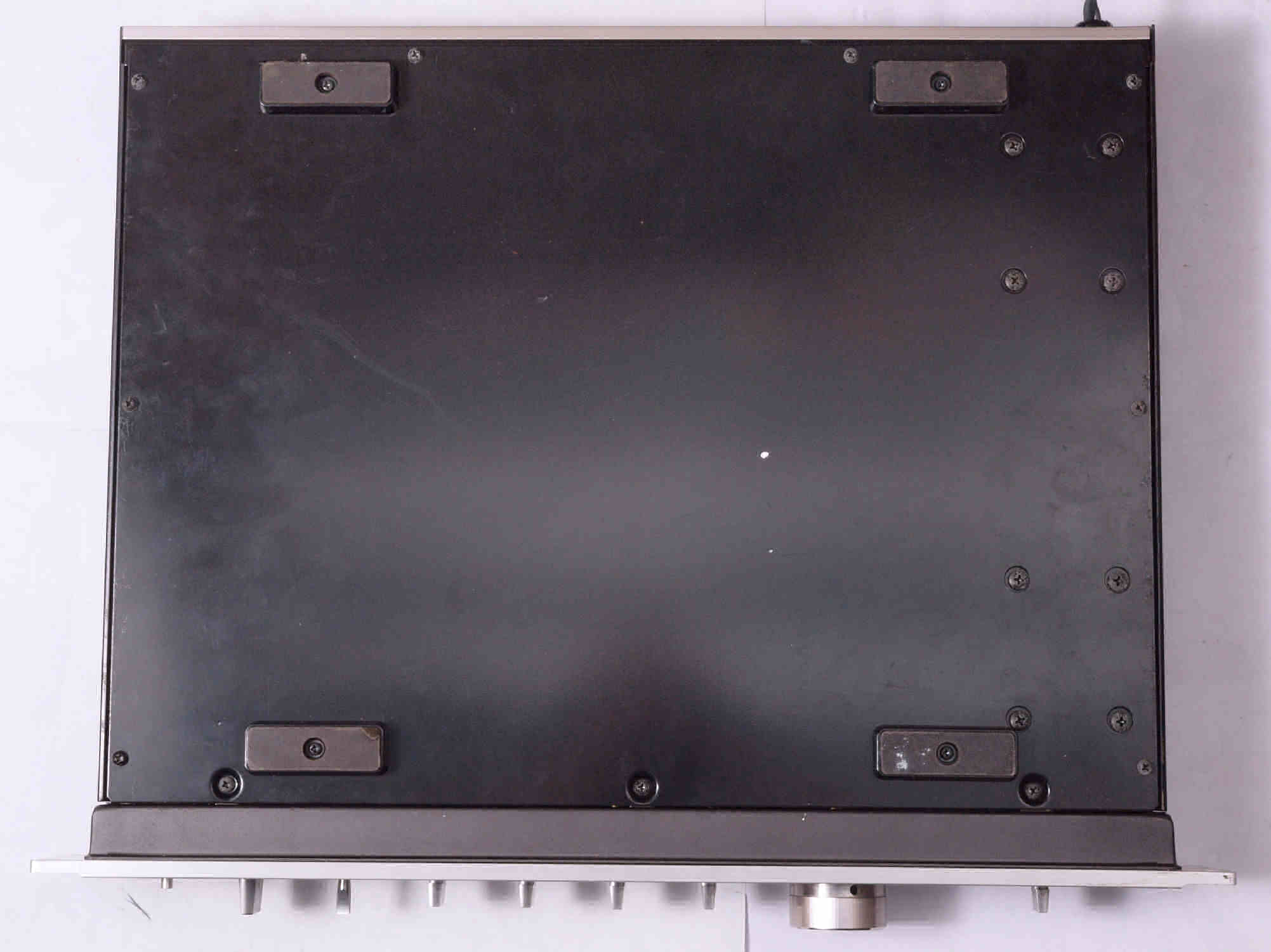

Ａ２６．　点検中　下蓋を取り、下から見る

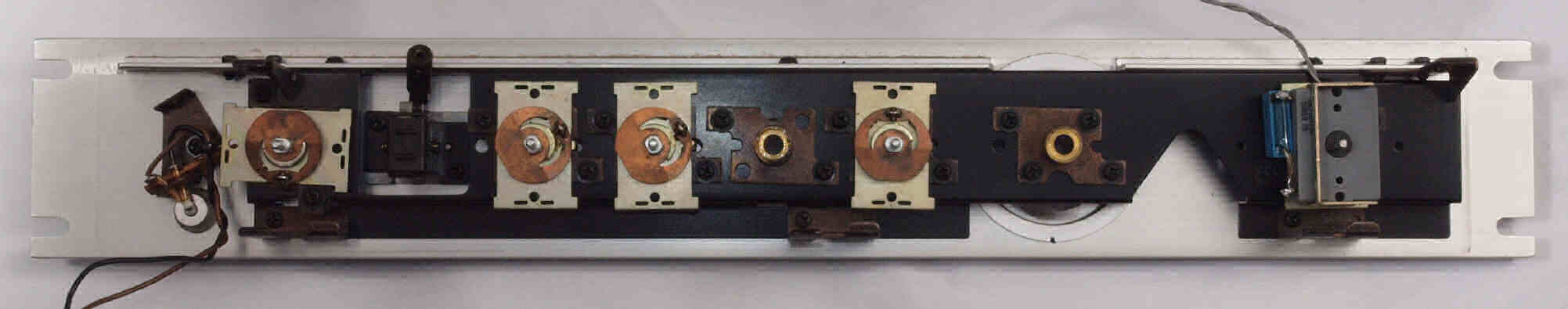

Ａ３１．　点検中　カムを使用した、入力切り換えＳＷ。　上＝Ｐｈｏｎｏ、　下＝Ｔｕｎｅｒ／ＡＵＸ／Ｐｈｏｎｏ。

Ａ３２．　点検中　カムを使用した、入力切り換えＳＷ。　上＝Ｍｏｎｉｔｏｒ、中＝ＭＯＤＥ、　下＝ＯｕｔＰｕｔ　Ｌｅｖｅｌ。

Ａ４１．　点検中　金属で完全シールドされたＶＲ。　上＝Ｂａｌａｎｃｅｄ、　下＝メインＶＲ。

Ａ５１．　点検中　入力ＲＣＡ端子郡、　割れや変形が無。

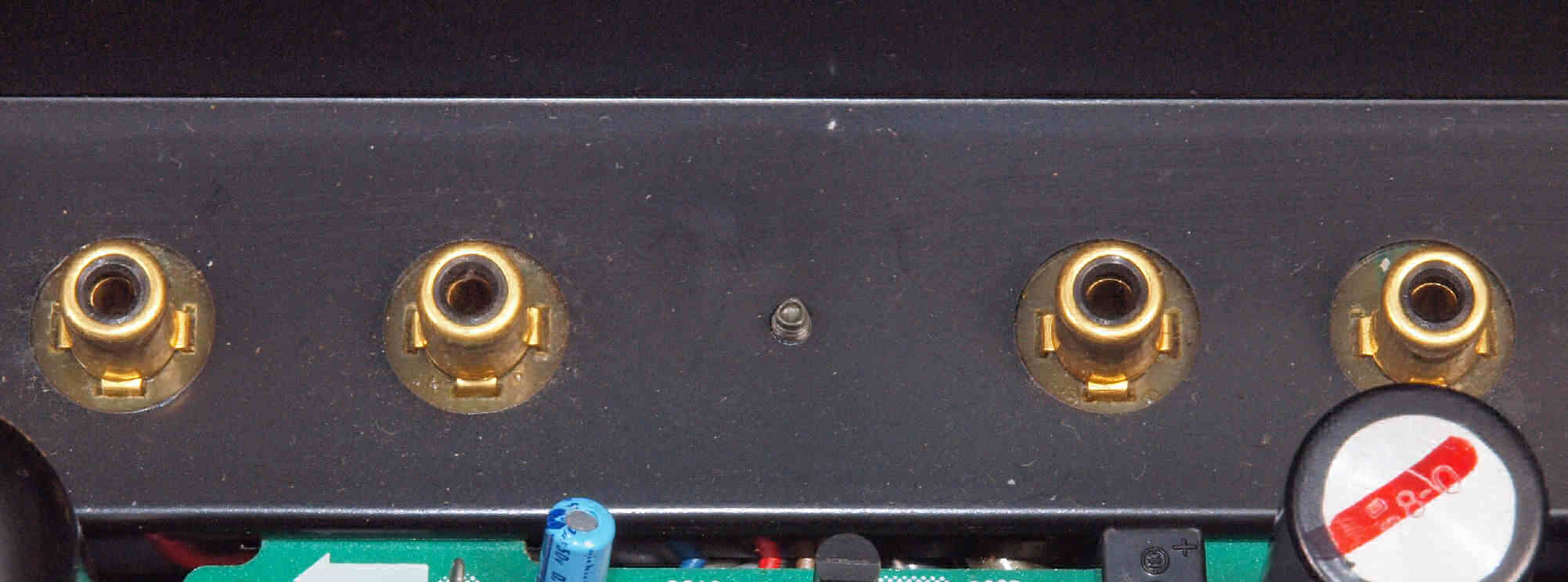

Ａ５２．　点検中　出力ＲＣＡ端子郡、　割れや変形が無。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側−ＡＭＰ基板

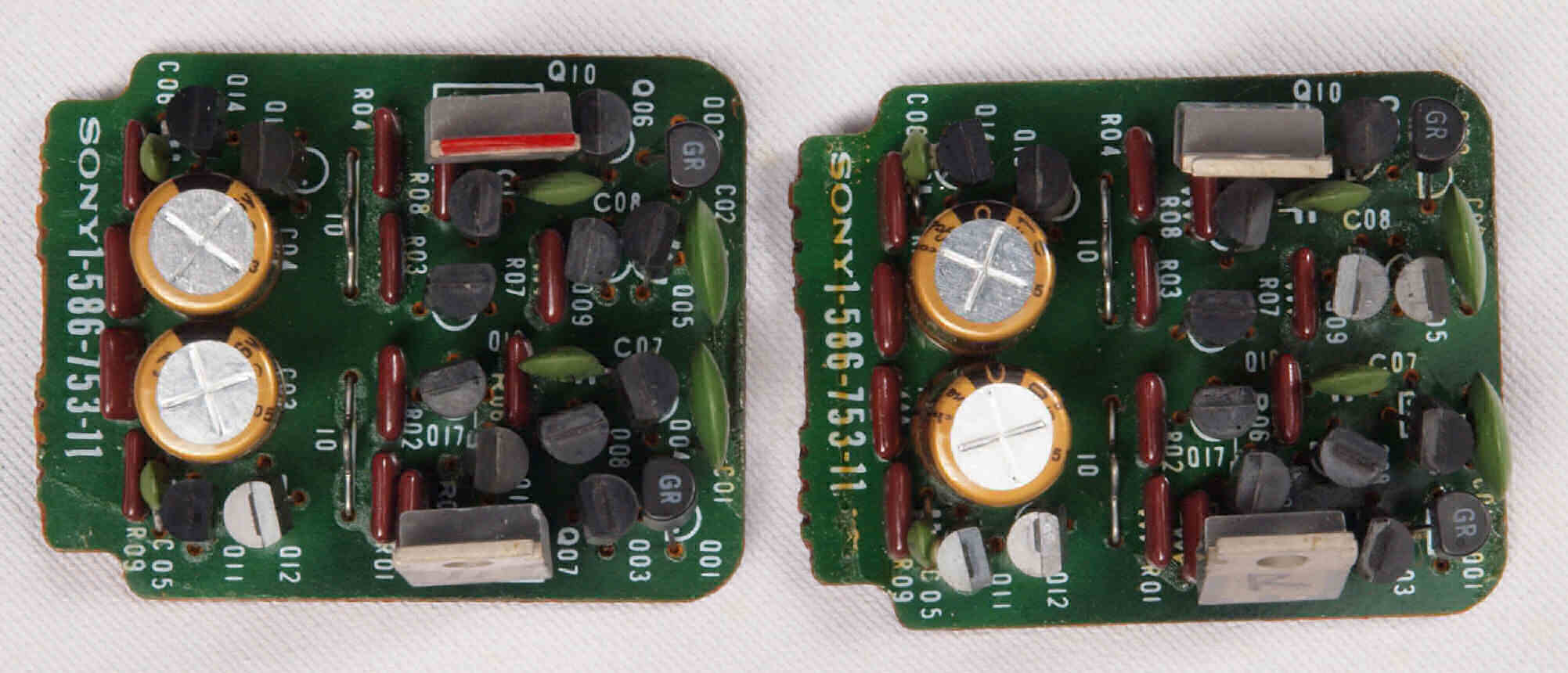

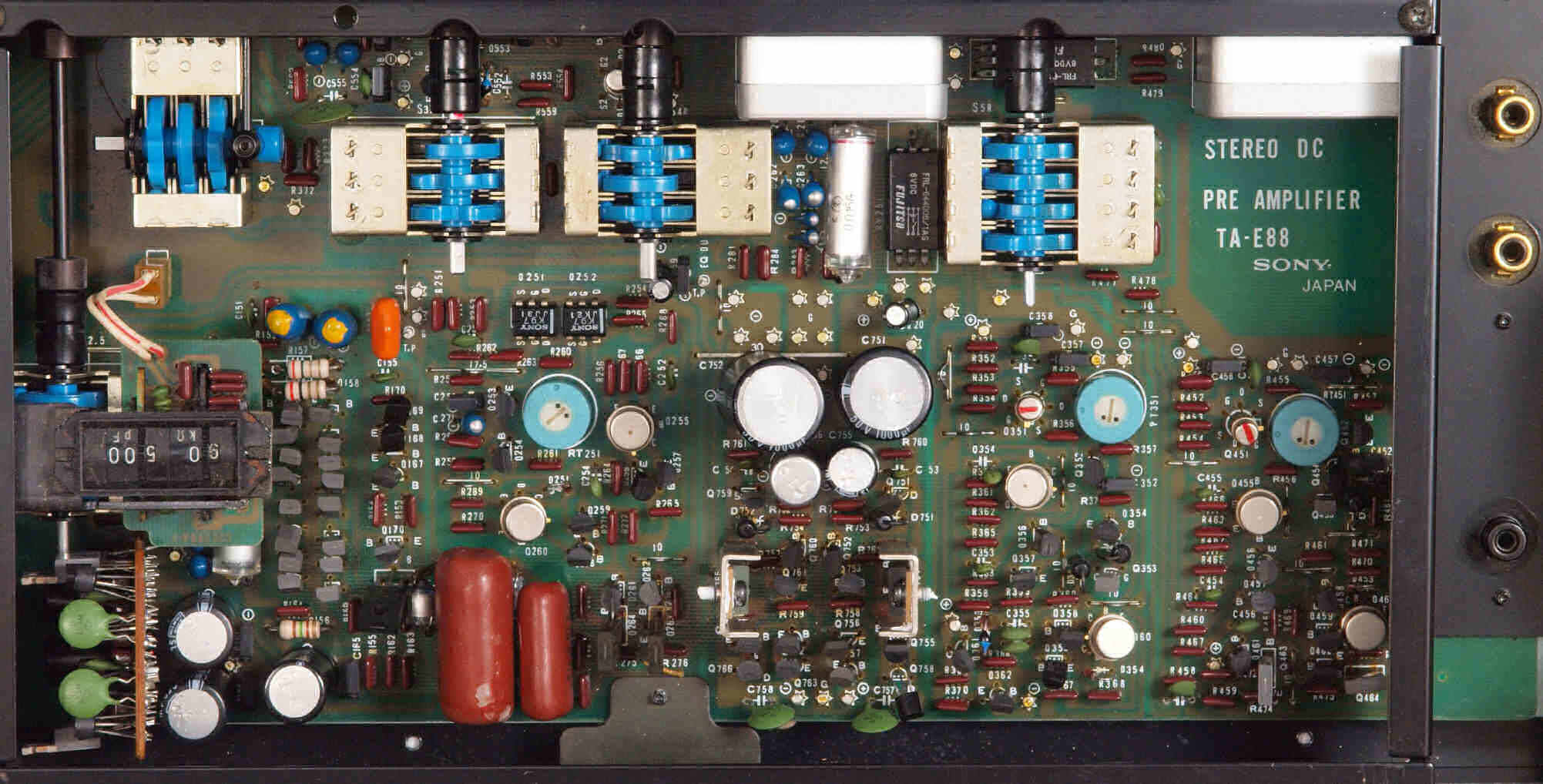

Ｃ１２．　修理後　Ｒ側−ＡＭＰ基板。　電解コンデンサ−７個、半固定ＶＲ３個交換

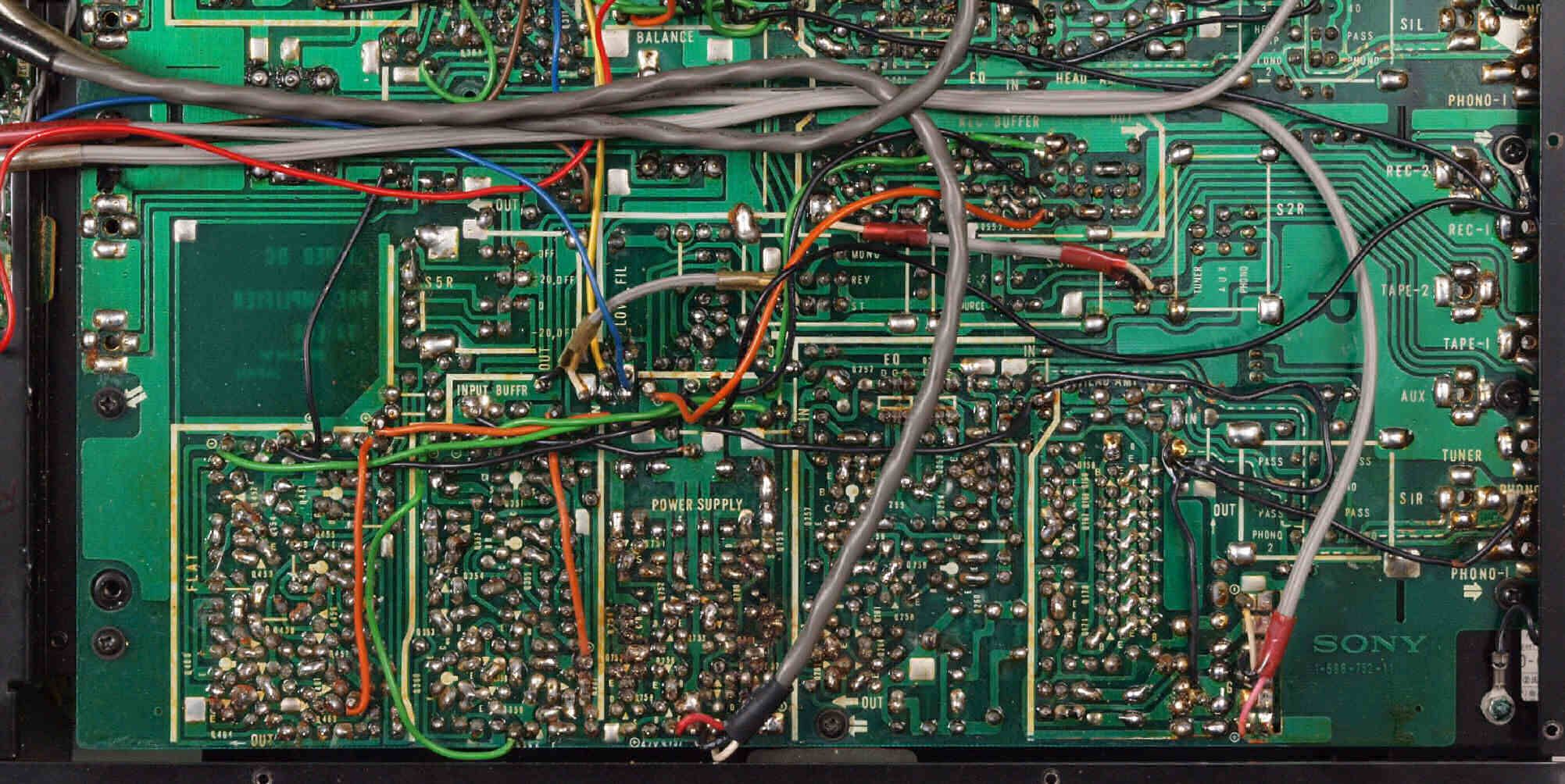

Ｃ１３．　修理前　Ｒ側−ＡＭＰ基板裏

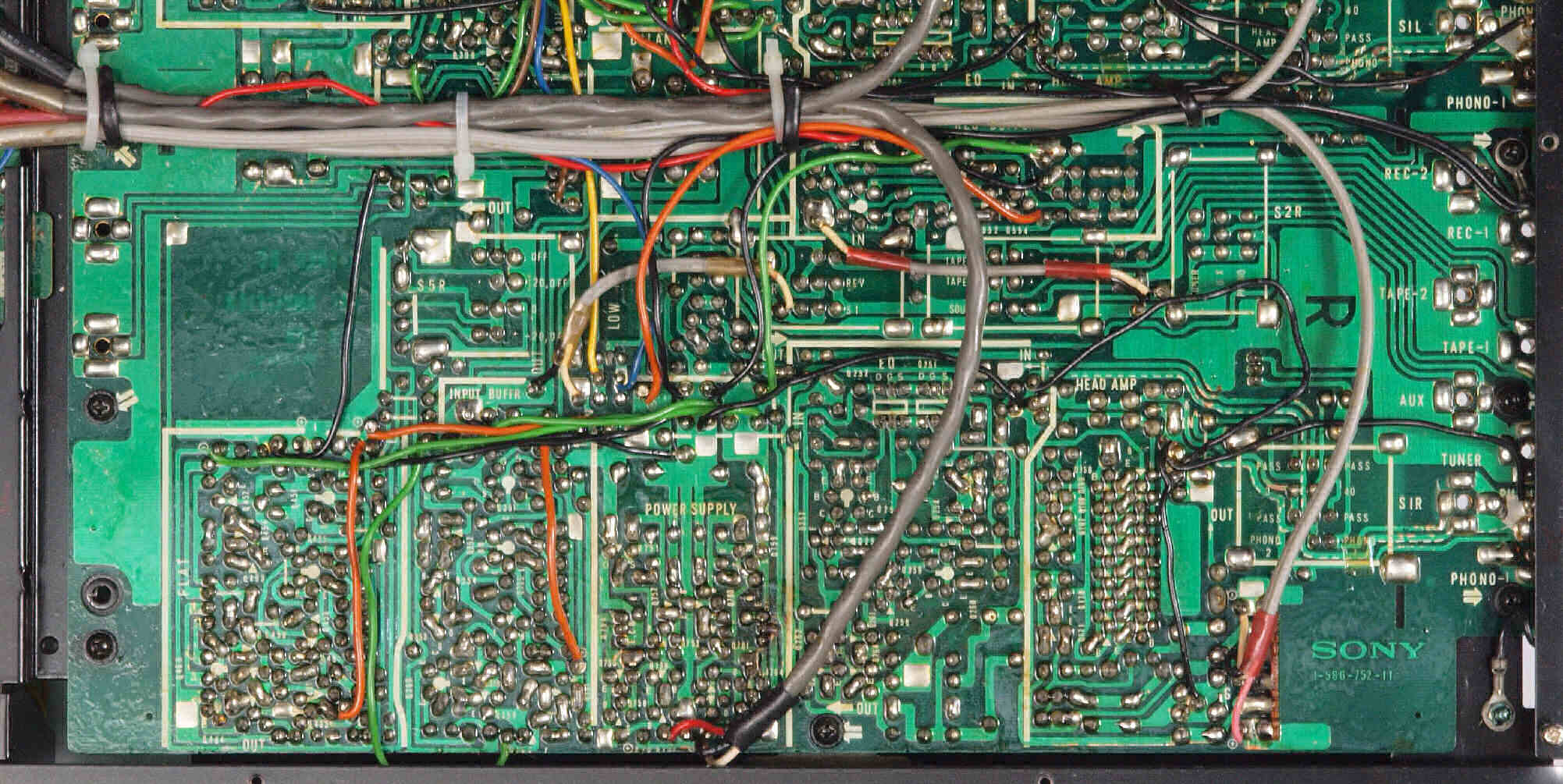

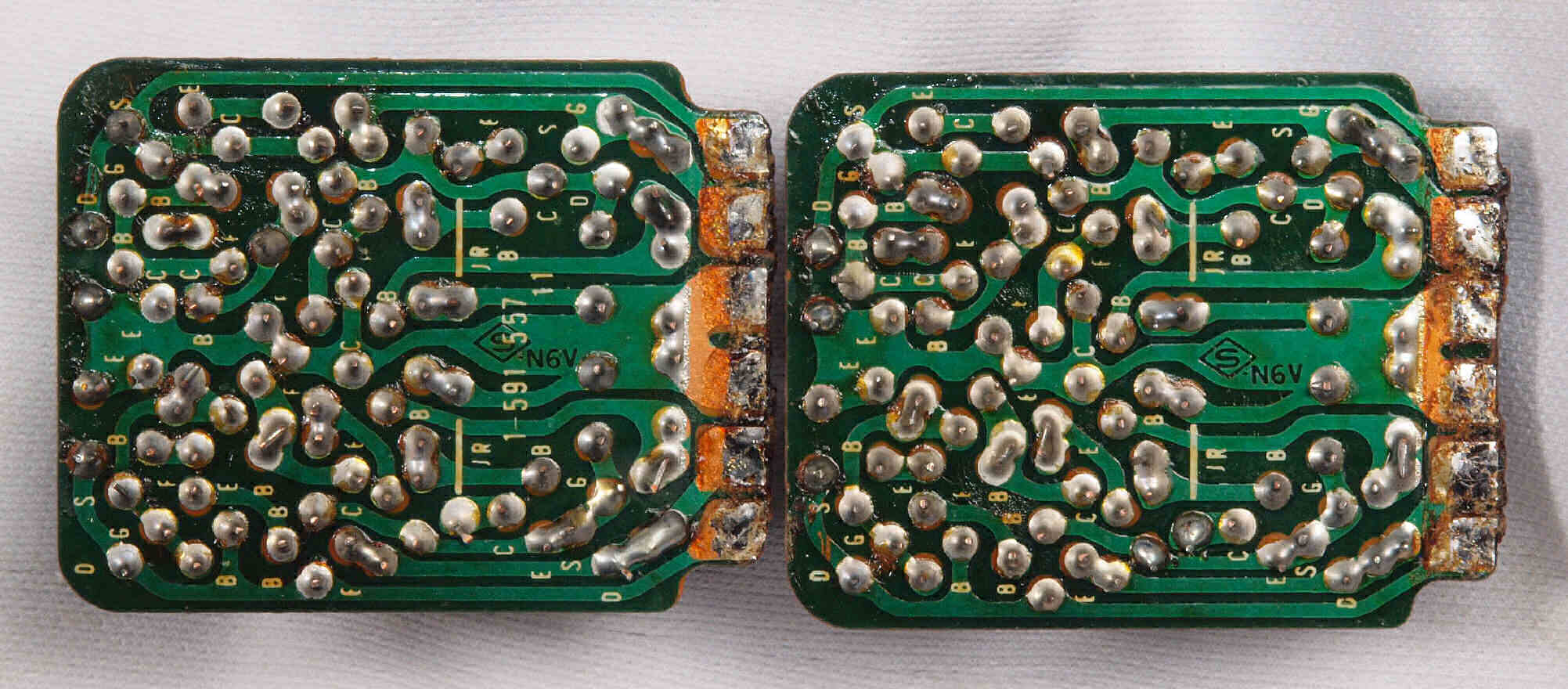

Ｃ１４．　修理（半田補正）後　Ｒ側−ＡＭＰ基板裏、　全ての半田をやり修す

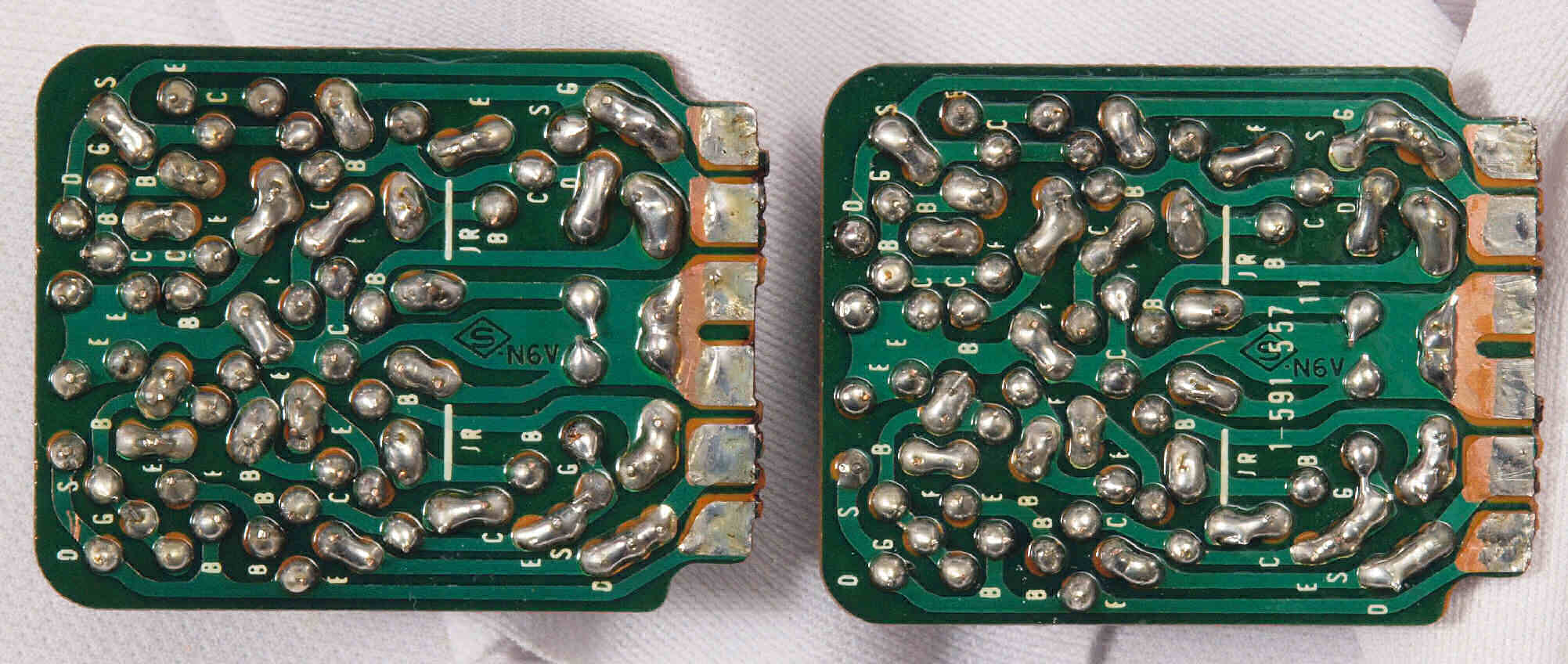

Ｃ１５．　完成Ｒ側−ＡＭＰ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ２１．　修理前　Ｌ側−ＡＭＰ基板

Ｃ２２．　修理後　Ｌ側−ＡＭＰ基板　電解コンデンサ−７個、半固定ＶＲ３個交換

Ｃ２３．　修理前　Ｌ側−ＡＭＰ基板

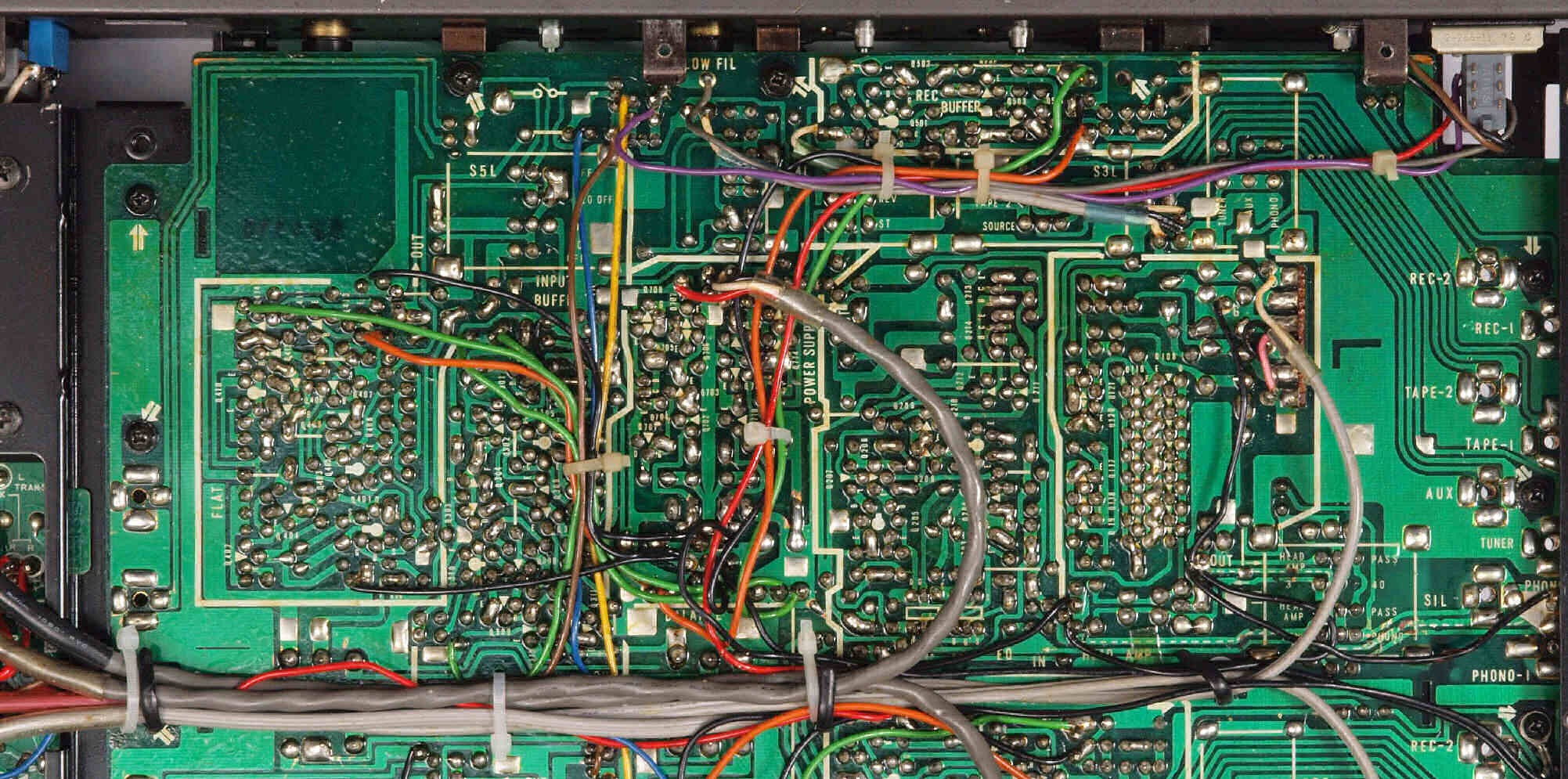

Ｃ２４．　修理（半田補正）後　Ｌ側−ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ２５．　完成Ｌ側−ＡＭＰ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ３１．　修理前　ＨＥＡＤ−ＡＭＰ定電源基板

Ｃ３２．　修理後　ＨＥＡＤ−ＡＭＰ定電源基板　電解コンデンサ−４個交換

Ｃ３３．　修理前　ＨＥＡＤ−ＡＭＰ定電源基板裏

Ｃ３４．　修理（半田補正）後　ＨＥＡＤ−ＡＭＰ定電源基板裏、 　全ての半田をやり修す

Ｃ３５．　修理中、ＨＥＡＤ−ＡＭＰ定電源基板裏、洗浄後。　見た目は非常に綺麗だが、このままでは腐食する。

Ｃ３６．　完成ＨＥＡＤ−ＡＭＰ定電源基板裏、　乾燥後コート液を塗る。

Ｃ４１．　修理前　ＣＡＲＴＲＩＤＧＥ−ＬＯＡＤＬ基板

Ｃ４２．　修理前　ＣＡＲＴＲＩＤＧＥ−ＬＯＡＤＬ基板裏

Ｃ４３．　修理（半田補正）後　ＣＡＲＴＲＩＤＧＥ−ＬＯＡＤＬ基板裏、 　全ての半田をやり修す

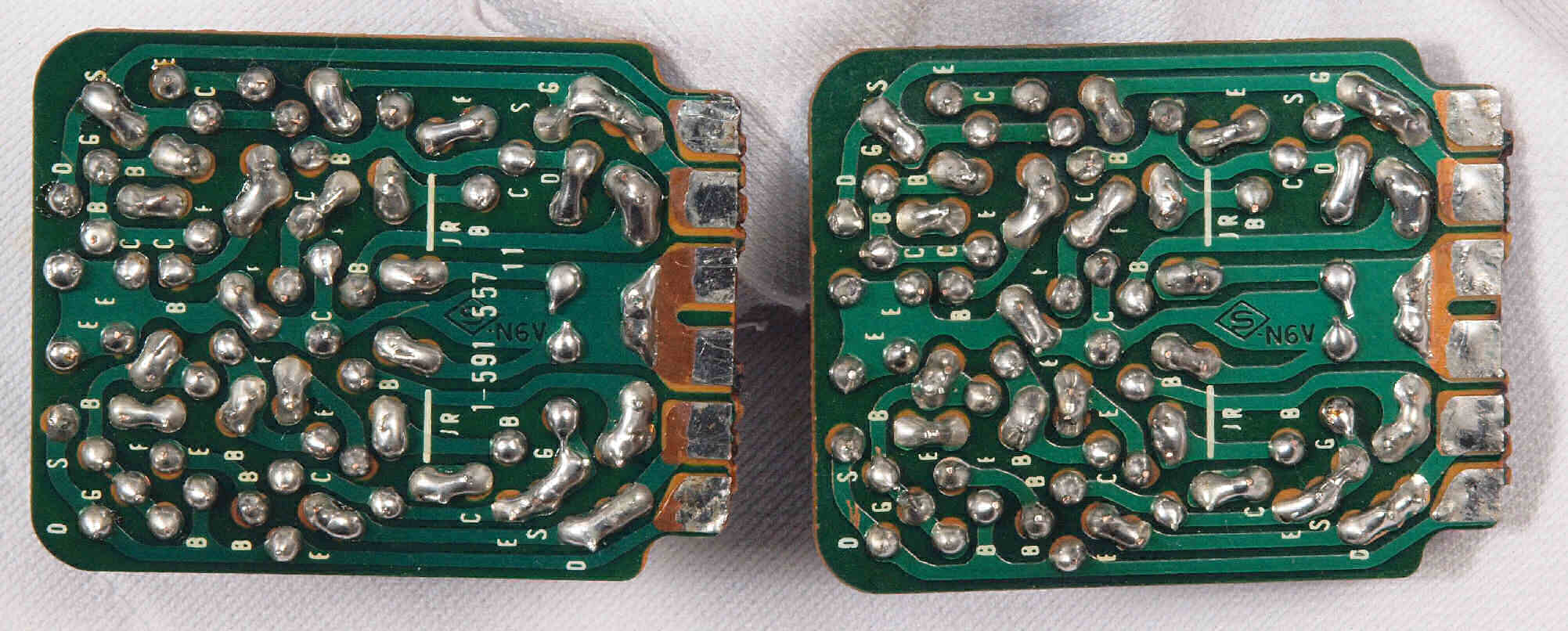

Ｃ４４．　完成ＣＡＲＴＲＩＤＧＥ−ＬＯＡＤＬ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ６１．　メインＶＲ＋バランスＶＲ封印。　多量の接点復活材使用でベタベタ？

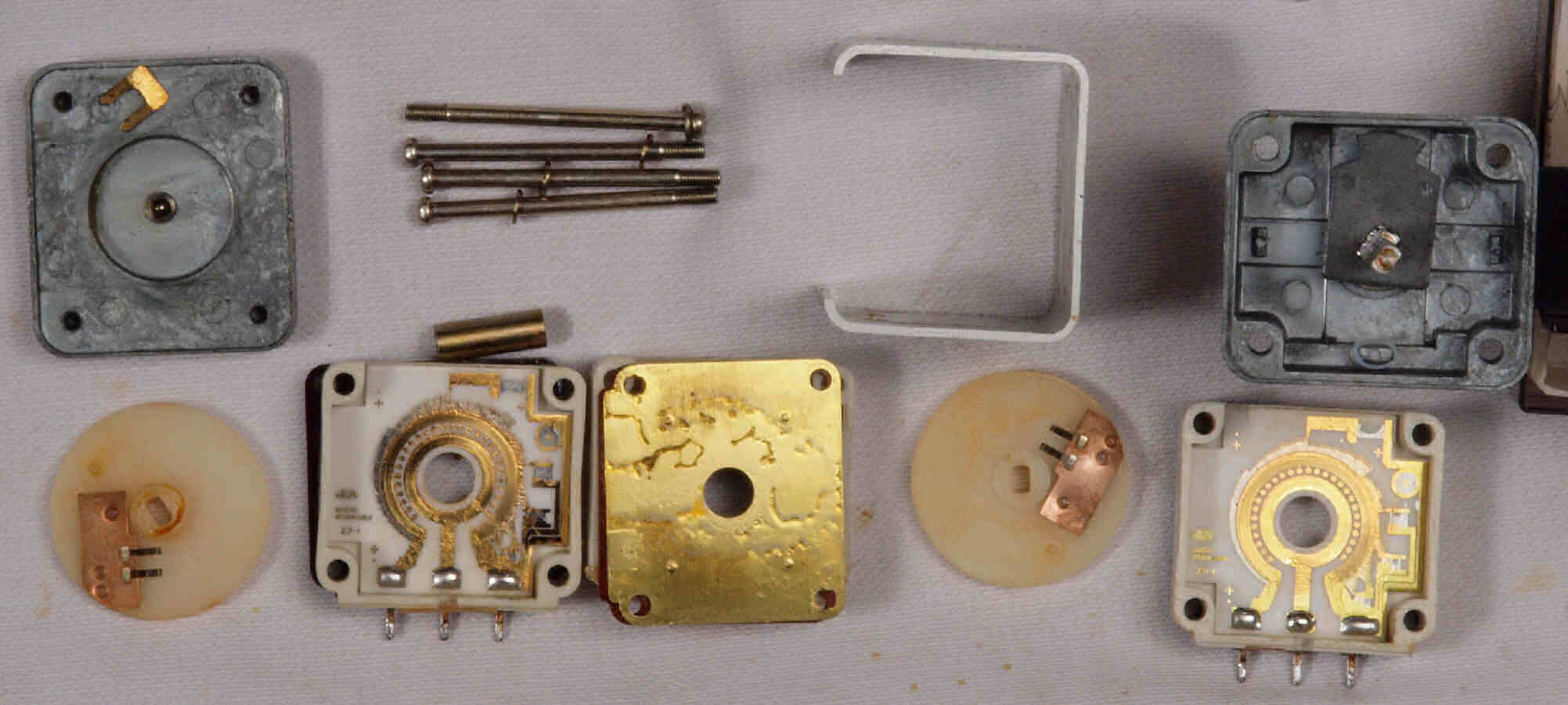

Ｃ６２．　バランスＶＲ分解・清掃中。　このVRの接点等は真鍮製なので腐食しないので接点復活材使用しない。

Ｃ６３．　メインＶＲ分解・清掃中。　このVRの接点等は真鍮製なので腐食しないので接点復活材使用しない。

Ｃ７１．　修理前　電源基板

Ｃ７２．　修理後　電源基板　電解コンデンサー１３個交換

Ｃ７３．　修理前　電源基板裏

Ｃ７４．　修理（半田補正）後　電源基板裏 　全ての半田をやり修す

Ｃ７５．　修理中　電源基板裏、洗浄後。　見た目は非常に綺麗だが、このままでは腐食する。

Ｃ７６．　完成電源基板裏、　乾燥後防湿材（コート液）を塗る。

Ｃ８１．　前パネル、合わせ構造なので、ウエスで拭く

Ｃ８２．　前パネル裏側、機械屋さんの設計か？　しっかりした構造！

C９．　交換部品

ＣＡ１．　修理前　上から

ＣＡ２．　修理後　上から

ＣＡ３．　修理前　下から

ＣＡ４．　修理後　下から

Ｋ．　上蓋修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　上蓋

Ｋ１２．　修理中　上蓋。　錆を落とし、色を入れる。

Ｋ１３．　修理後　上蓋。

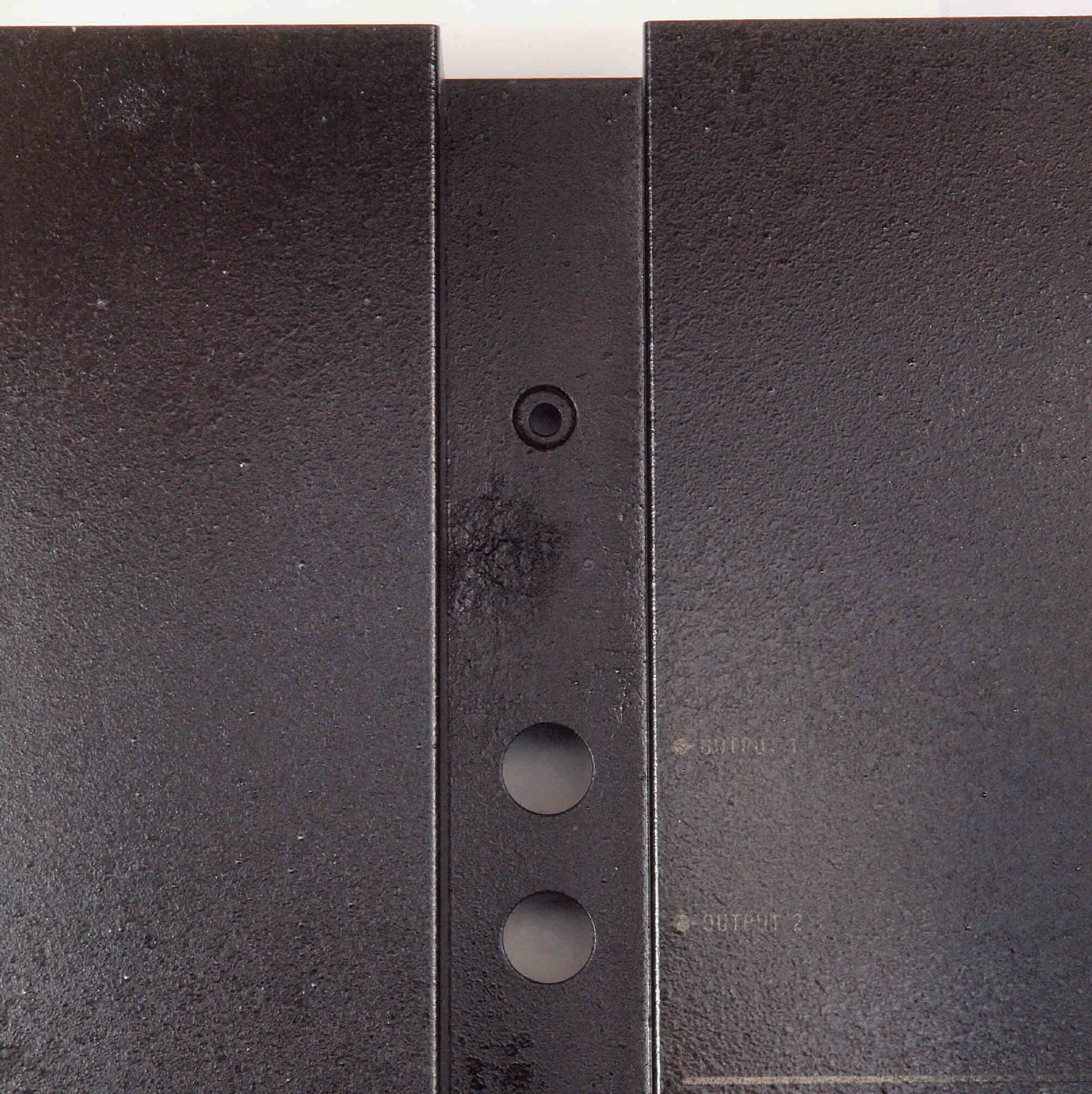

Ｋ２１．　修理前　上蓋の錆。

Ｋ２２．　修理後。

Ｋ２３．　修理前　上蓋の錆２。

Ｋ２４．　修理後。

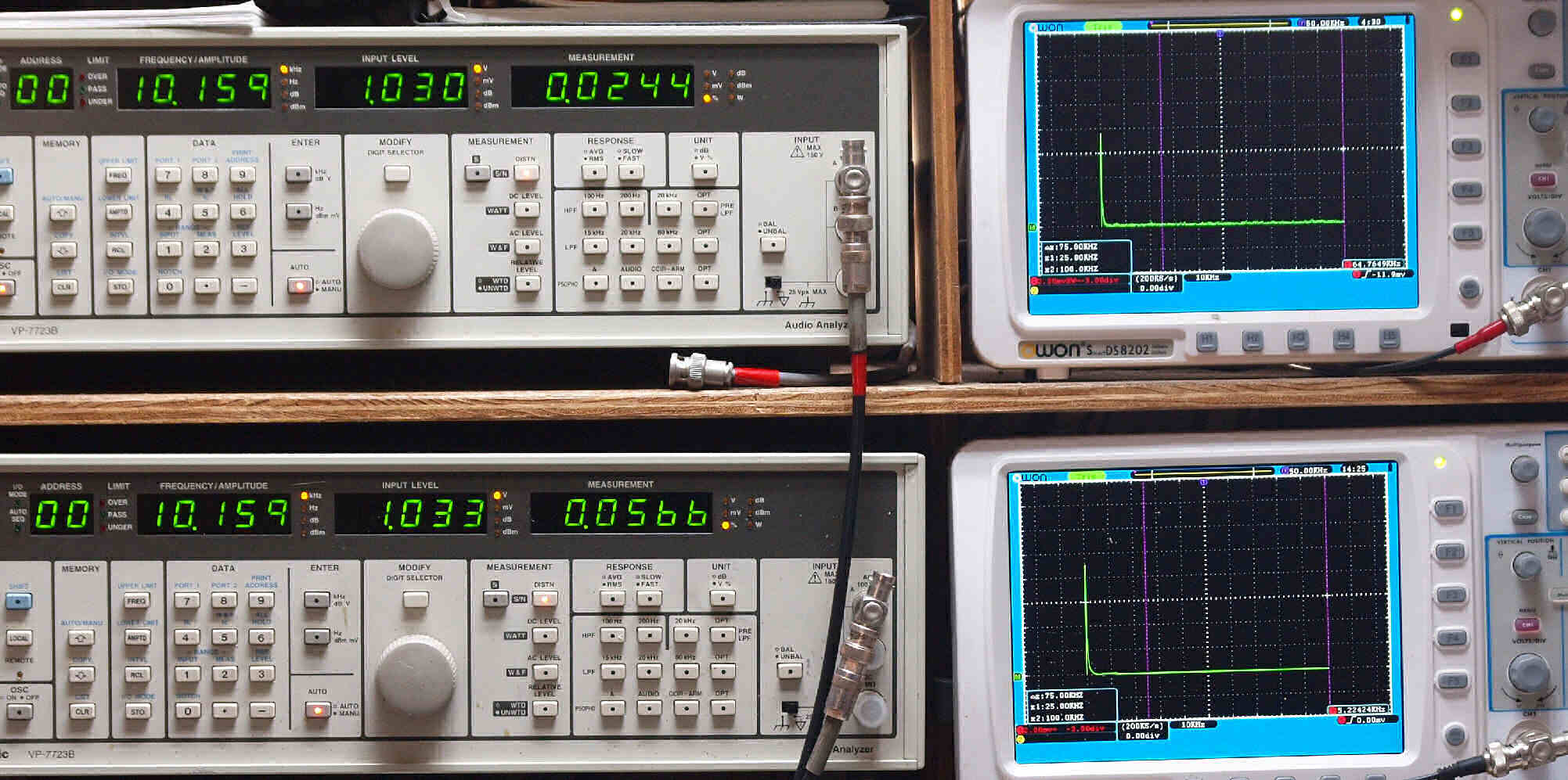

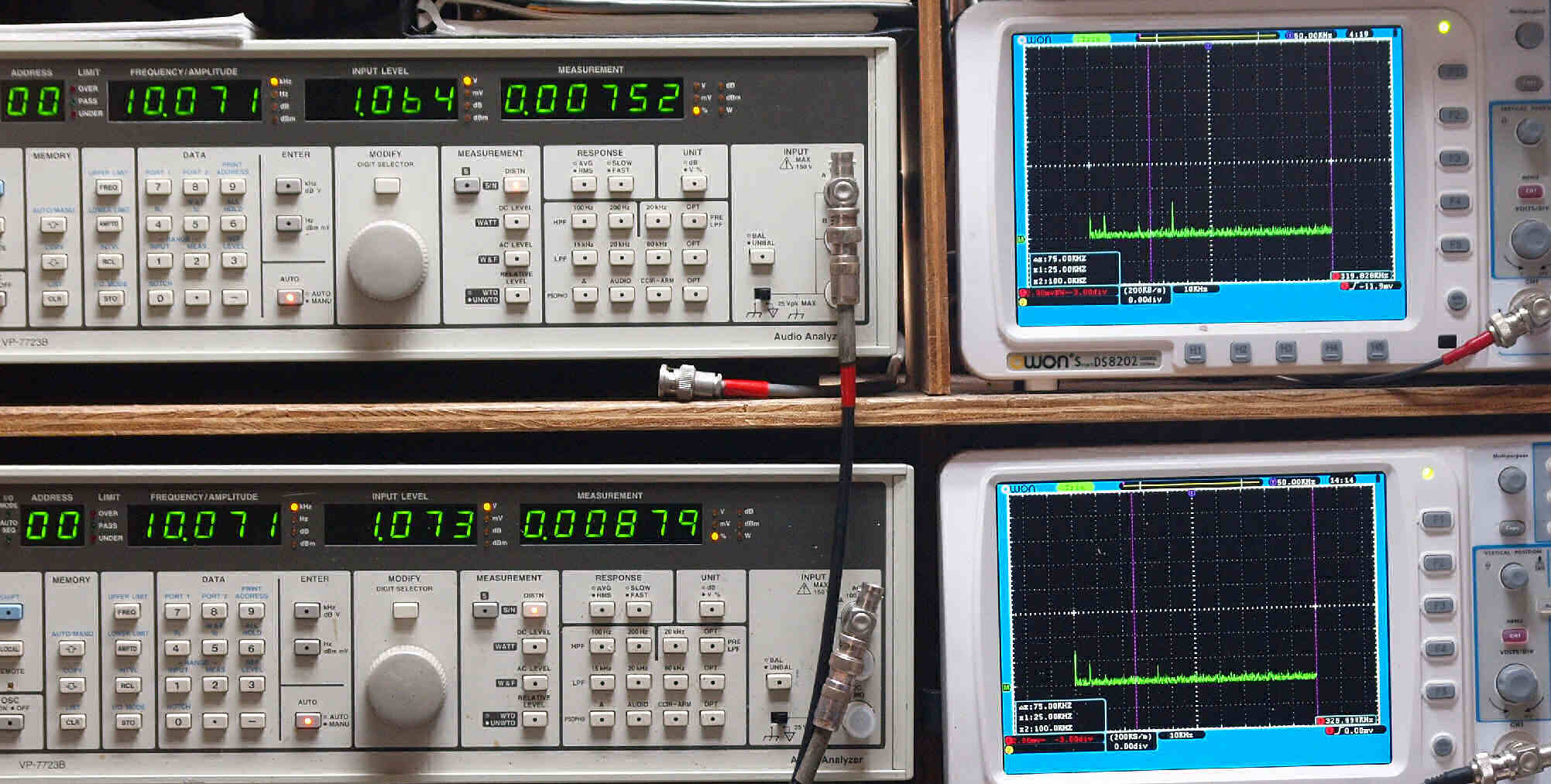

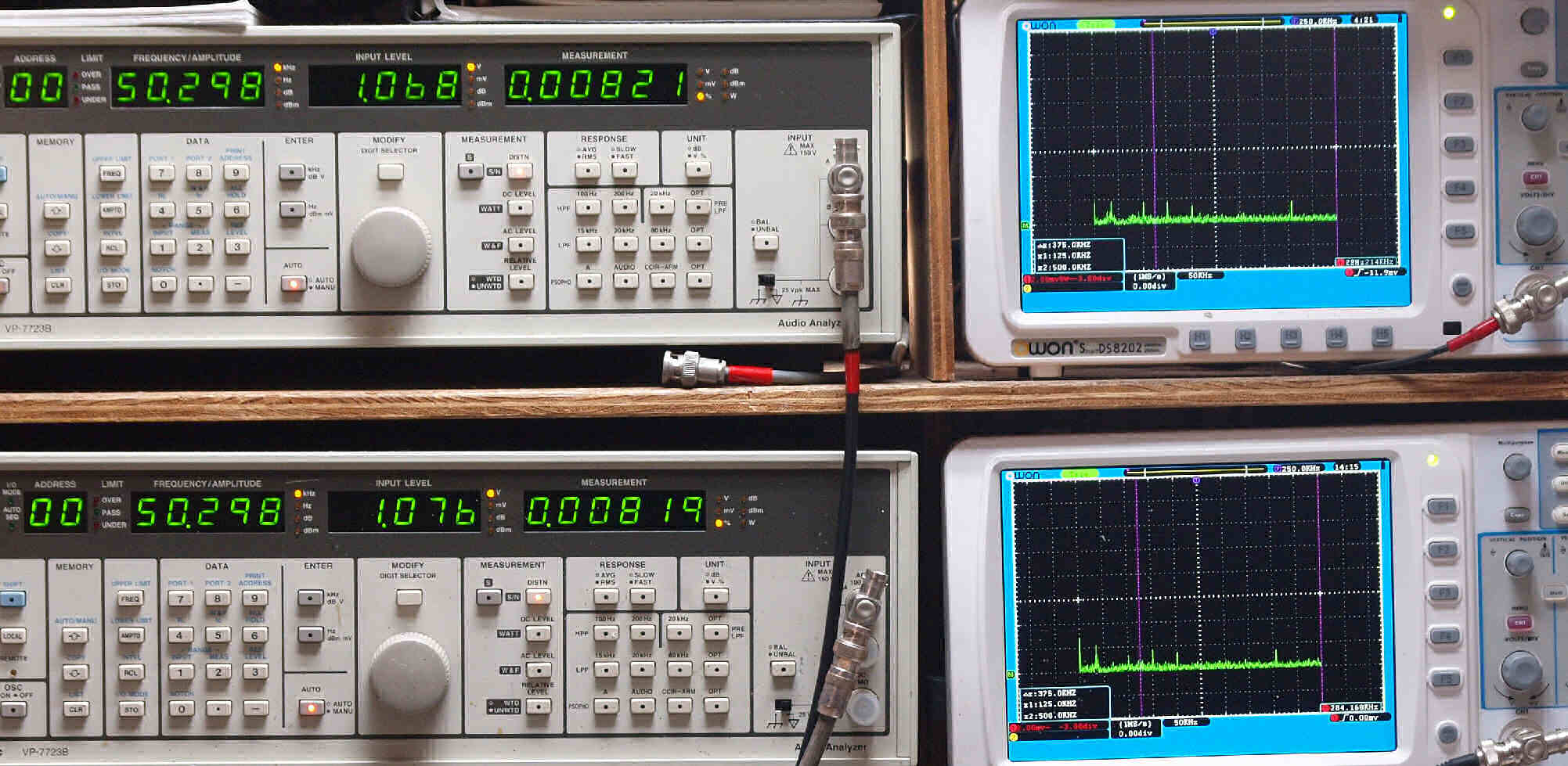

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整、「電源電圧は５０ＨＺ　１００Ｖ」。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

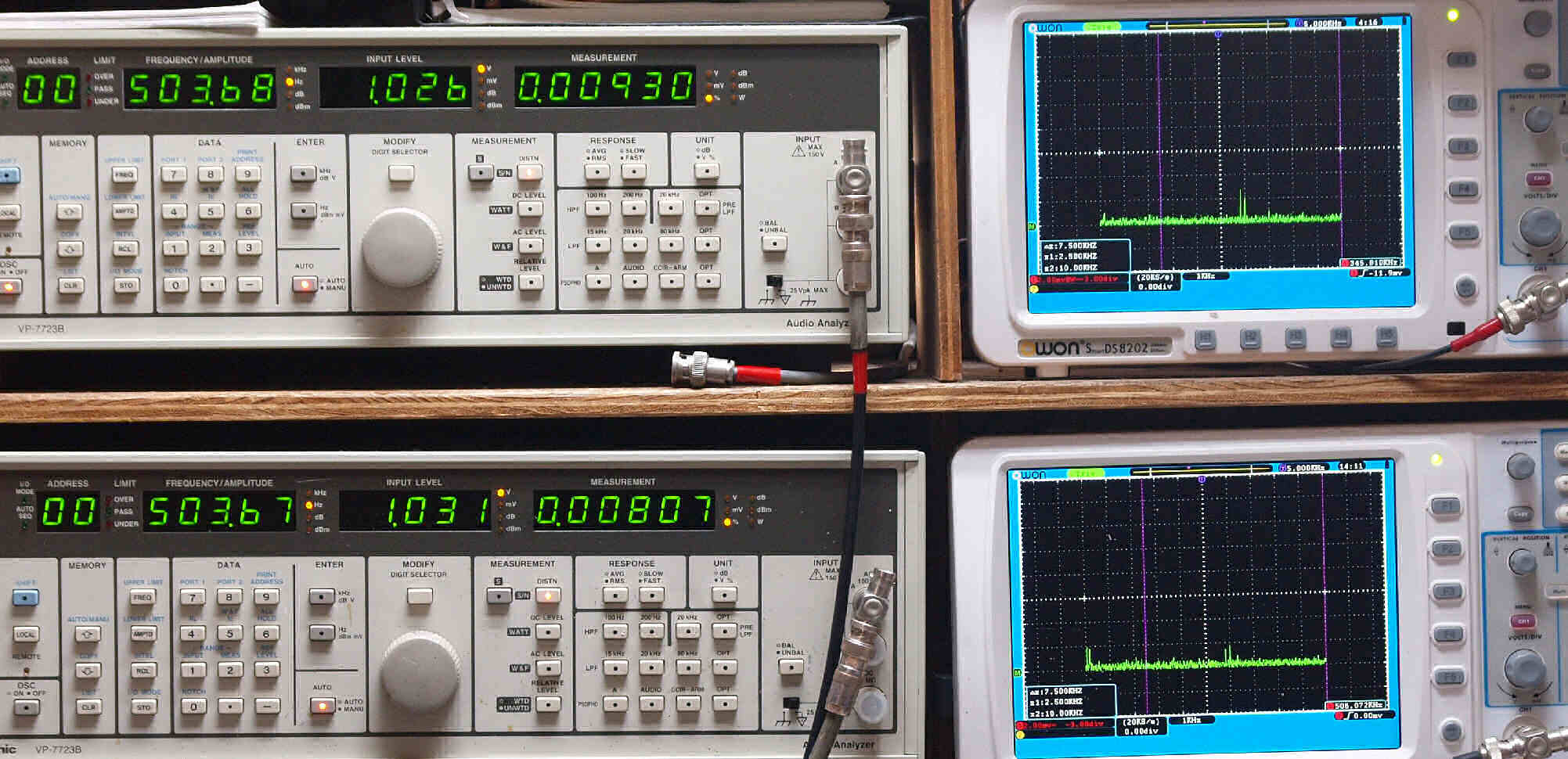

Ｅ２１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００８１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００９０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００８０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００８９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００９３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００８１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

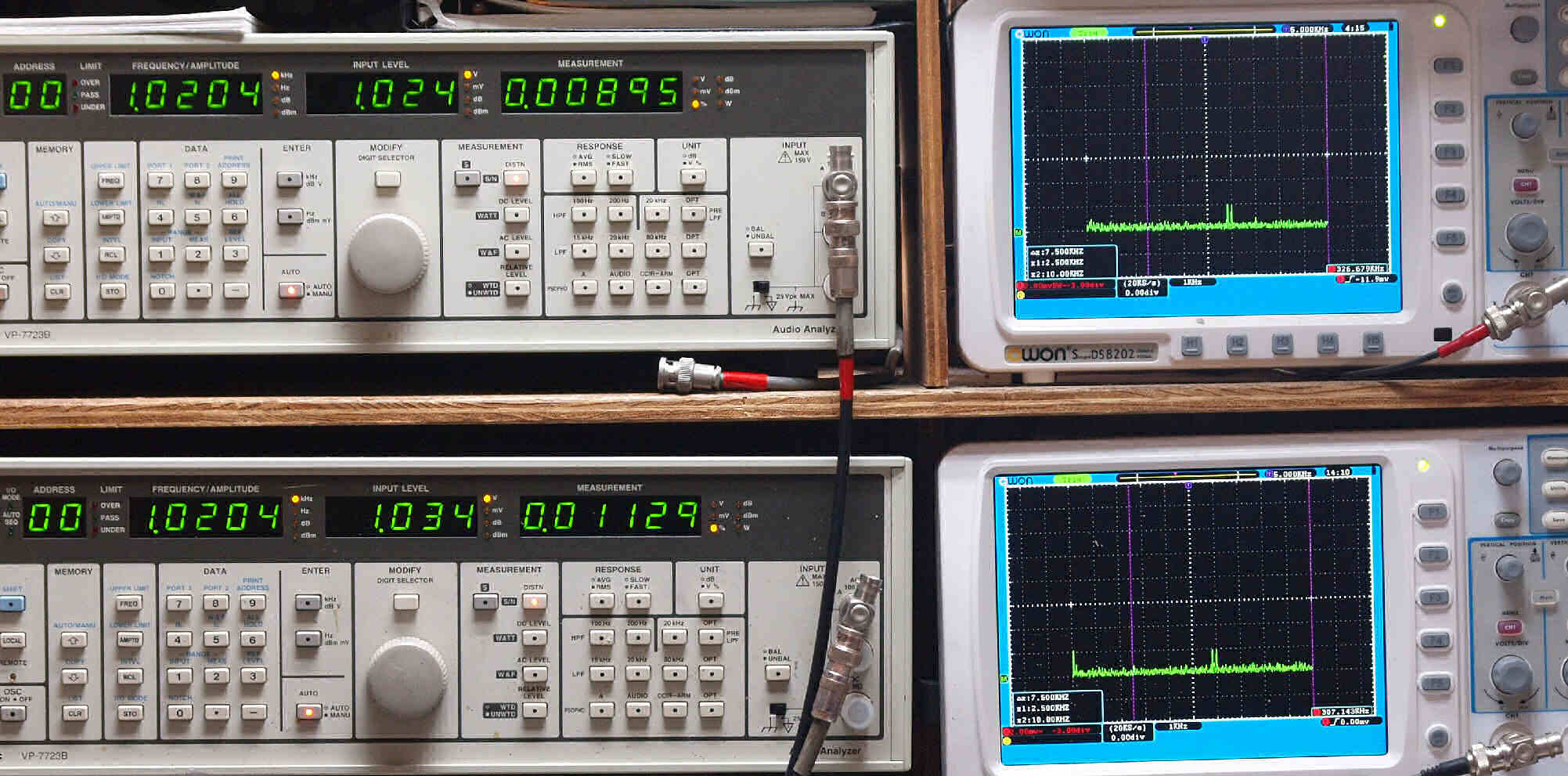

Ｅ２４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００９０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１１３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００８８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００８８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００７５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００８８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝０．９Ｖ、　０．００８２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．９Ｖ、　０．００８２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　真空管ＡＭＰの組み合わせの為か、この下の周波数（３０ｋＨｚ）からフイルターが効いている。

Ｅ２８．　ＡＵＸ　１００ｋＨｚ入力、Ｒ側出力電圧＝０．６Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．６Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２９．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝１０Ｖ、　０．００２２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１０Ｖ、　０．００２２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 　　　　　　　　　　　　　　　　　まだ、飽和しない！！

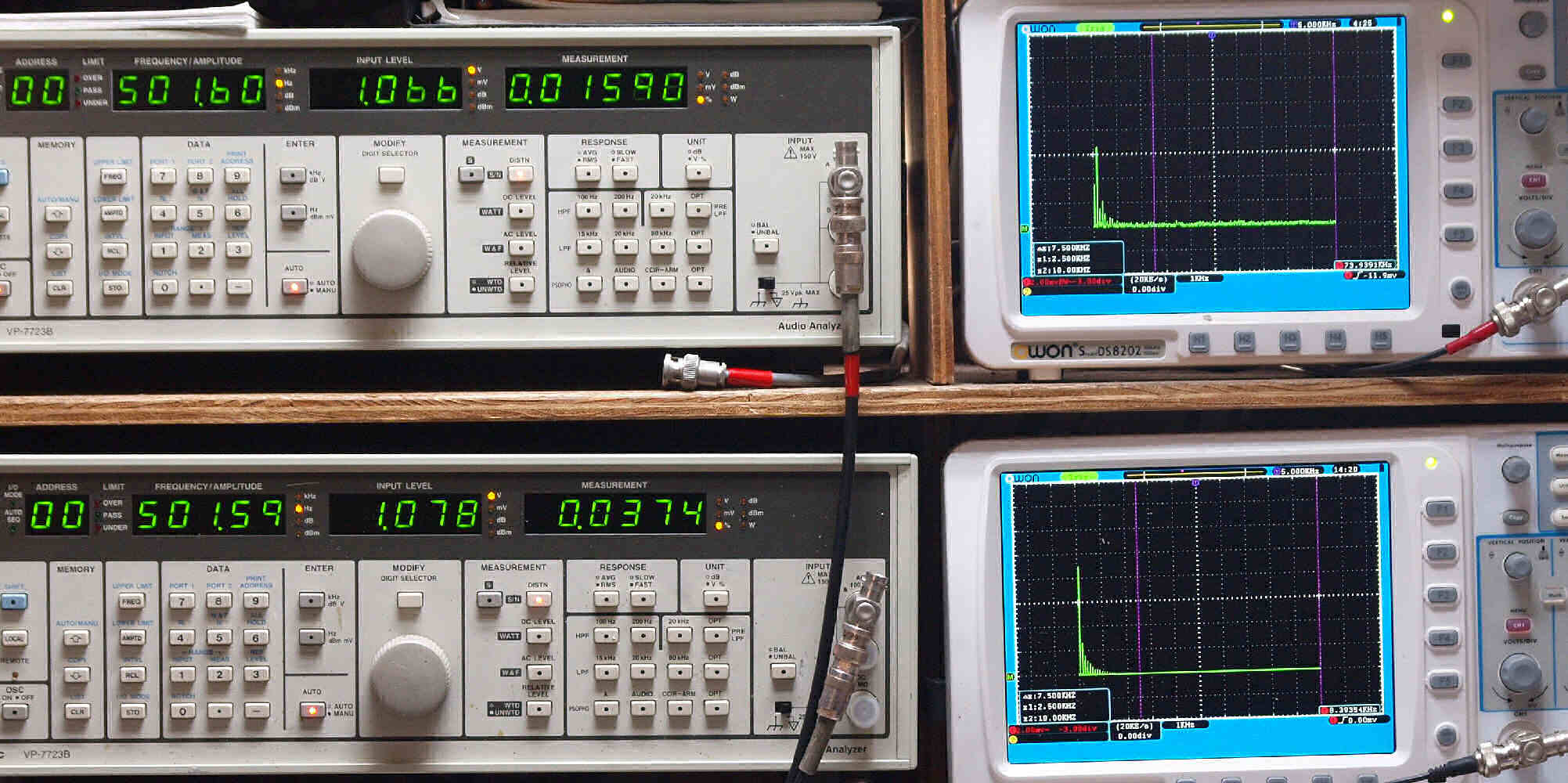

Ｅ３１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０３３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０４９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０４８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０５２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０５７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０３３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０６１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３８．　ＭＭ　１００ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０５２％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０８５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ１．　下のオーディオアナライザー　ＶＰ−７７３２Ａで自動測定。　　「電源電圧は５０ＨＺ　１００Ｖ」

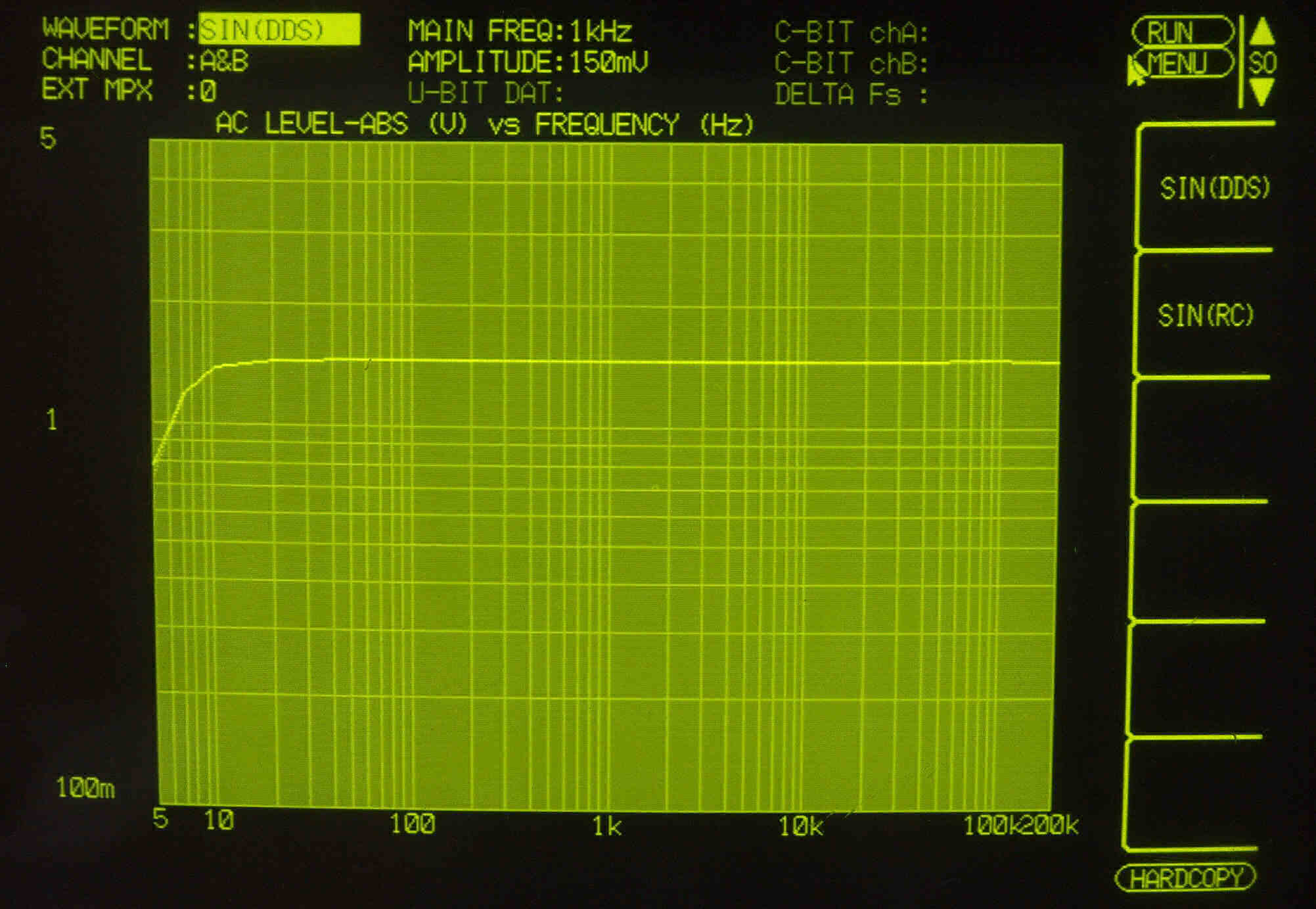

Ｆ１1．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１．５Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

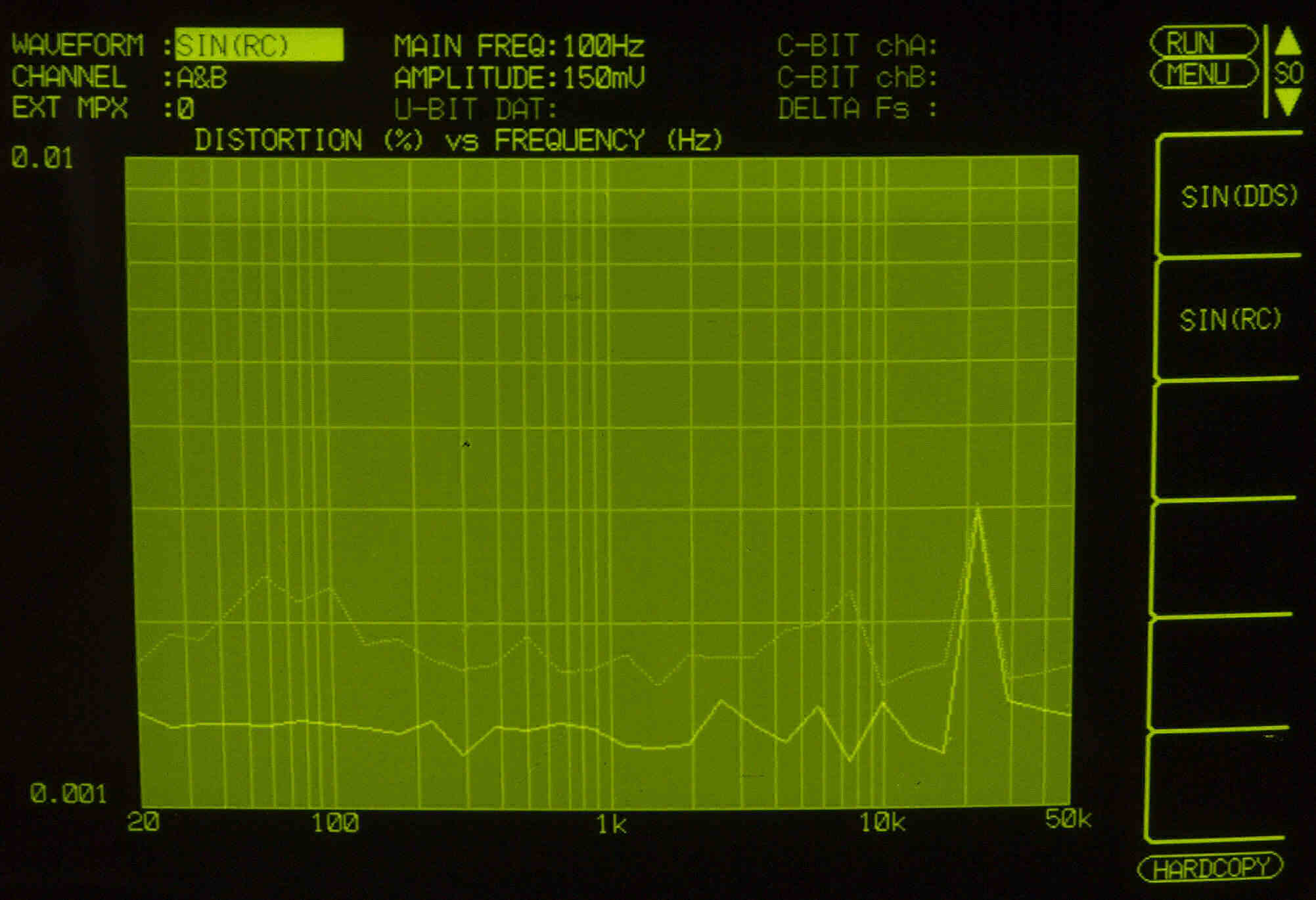

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

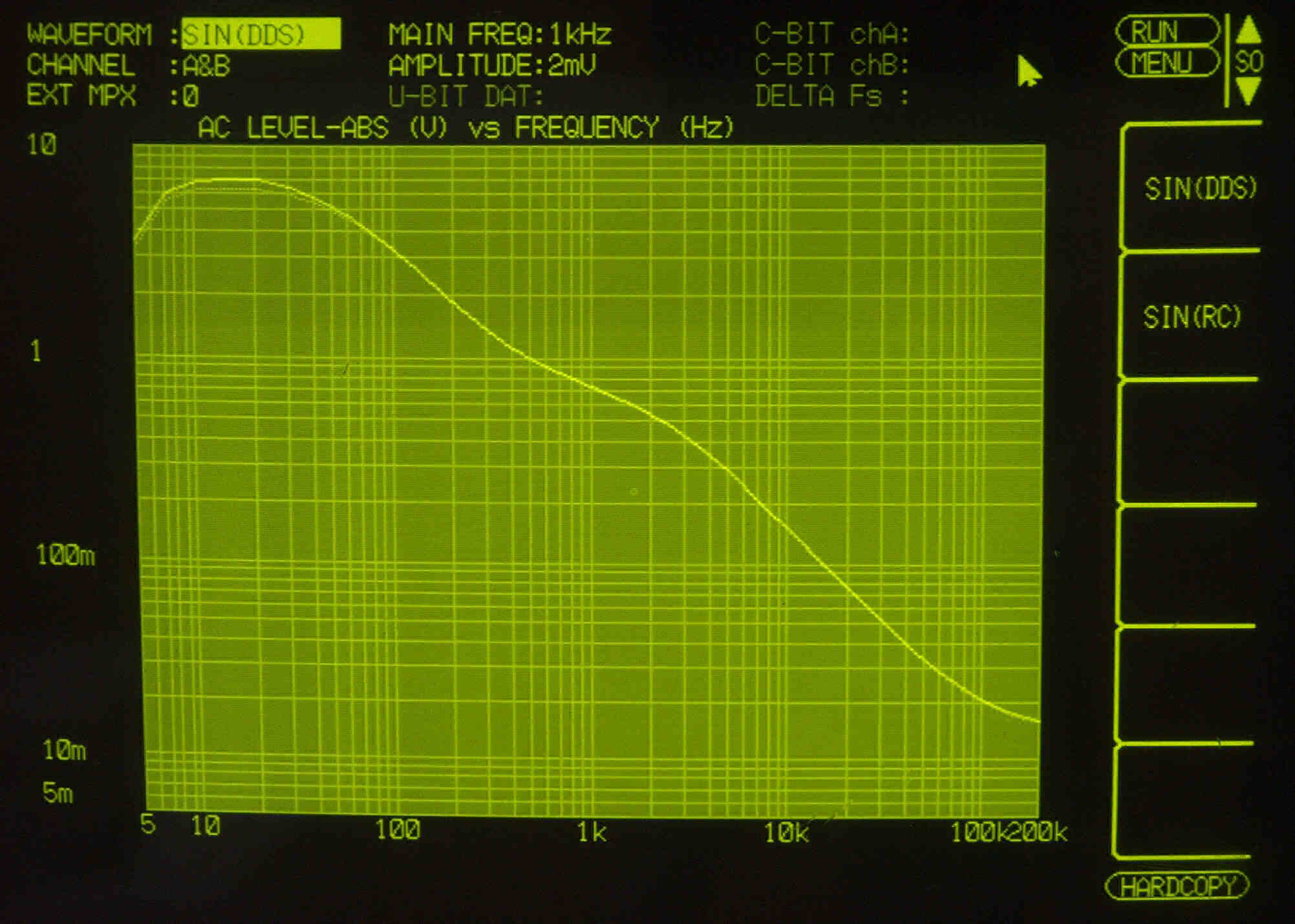

Ｆ２１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

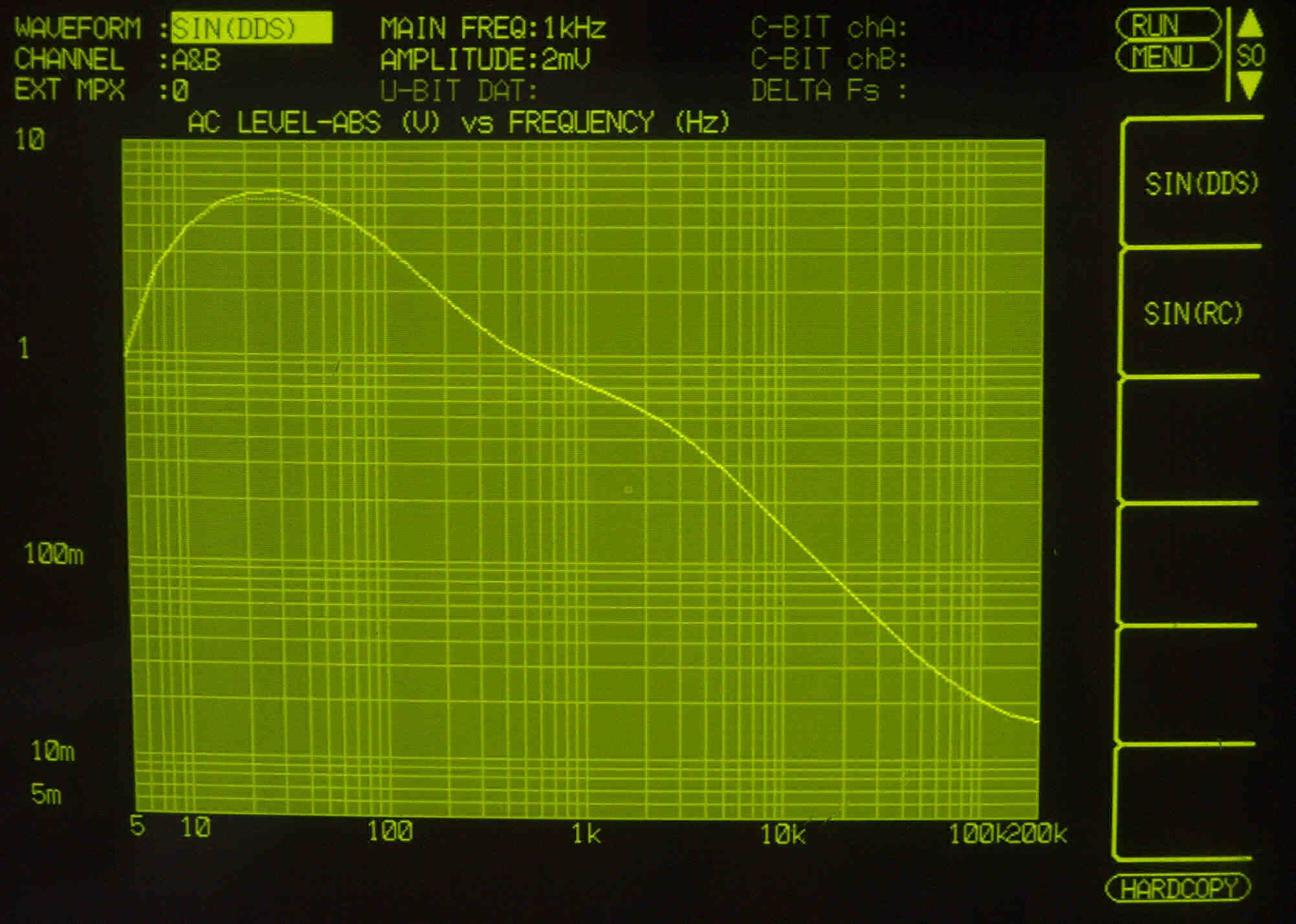

Ｆ２２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１＋１５Ｈｚ　Ｌｏｗ　Ｃｕｔフイルター 　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（MＣ入力）＝ＰＨＯＮＯ−２。 　　　　　　　ＭＣ入力　入力電圧＝０．１１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

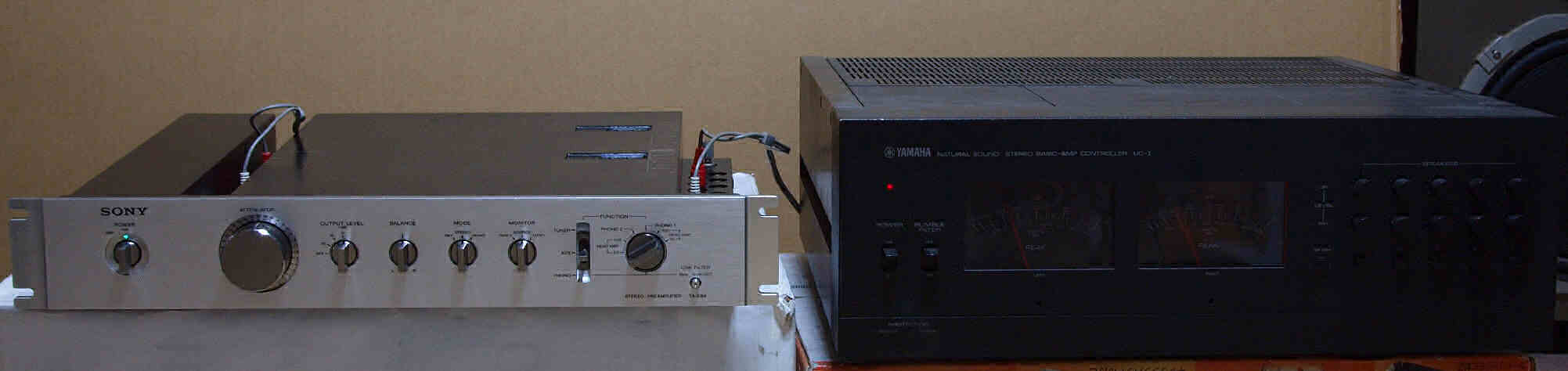

Ｅ５．　引き続き２４時間エージング。右は　ＹＡＭＡＨＡ　Ｂ−１．　７台目。

Ｓ．　Ｓｏｎｙ　ＴＡ−Ｅ８８　の仕様（マニアル・カタログより）

型式 DCプリアンプ　ＴＡ−Ｅ８８ 入力感度/インピーダンス ＰＨＯＮＯ１・２＝　２．５ｍＶ/５０ｋΩ ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ１・２＝　１５０ｍＶ/５０ｋΩ ＨＥＡＤ　ＡＭＰ＝　０．１２５ｍＶ/２５Ω,１００Ω 出力レベル/インピーダンス ＲＥＣ　ＯＵＴ１・２＝　１５０ｍＶ（最大１５Ｖ）/１ｋΩ ＯＵＴ　ＰＵＴ１・２＝　１．５Ｖ（最大１５Ｖ）/１００Ω 高調波ひずみ率 ０．００２％以下（定格出力レベル，ＯＵＴ　ＰＵＴ，１０Ｖ出力時） 周波数特性 ＰＨＯＮＯ１・２＝　２０Ｈｚ〜２０ｋＨｚ　ＲＩＡＡ±０．２dB ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ１・２＝　ＤＣ〜５００ｋＨｚ＋０，−１dB フィルター（ＬＯＷ） １２dB／oct（カットオフ周波数１５Ｈｚ） 外形寸法 ４８０Ｗ×８０Ｈ×３７０Ｄ（mm） 重量 ９．４ｋｇ 消費電力 ２２Ｗ 価格 ２０万円／１９７７年 主な特長 ＴＡ-Ｎ８８のペアとなるプリアンプとして発売。 Ｌ・Ｒチャンネルそれぞれのアンプが前後に２台 並べられた構造。 ボリュームやスイッチ類も基板上に配置。 ボリュームには，摺動部に金皮膜を蒸着した導体を採用。 セレクタースイッチも銀クラッド接点を採用。 電源部は，Ｌ・Ｒ完全独立型で，専用の電源トランスを搭載。 トーンコントロールは省かれた。 ＰＨＯＮＯは，１０ｋΩ〜１００ｋΩの負荷抵抗，１００ｐＦ〜５００ｐの負荷容量が切替えられる。 パワーアンプへの出力レベルが０dB，−１０dB，−２０dB，ＯＦＦに切替え出来る。 1978 GOOD DESIGN AWARD受賞「商品デザイン部門」
