Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．　３台目修理記録

プリアンプは　ＬＵＸＭＡＮ　ＣＬ−３５ｍｋ�U．　３台目　平成２５年３月６日到着　　　　　５月１８日完成

A．　修理前の状況 母曰く、（35年ほど前）に購入したそうです。 しかし、それからは修理や部品の交換といった事は一切しておらず、かなりの経年劣化が予想されます。 当方到着時、電源入らず。 Ｔ．　バラック修理後の測定 B．　原因 経年変化と前段１２ＢＨ７の不良、抵抗の劣化。 Ｃ．　修理状況 終段（６Ｌ６ＧＣ）ソケット交換。 前段ＭＴ管ソケット交換。 ブロックコンを含む電解コンデンサ−交換。 フイルムコンデンサ−交換。 整流ダイオード交換。 配線手直し、補強。 ゴム足交換。 U．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６Ｌ６ＧＣ　Ｇｍ、ＩＰ測定。 １２ＢＨ７、１２ＡＵ７　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 ６Ｌ６ＧＣ　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 １２ＡＵ７　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｋ．　裏ケースとボンネットの塗装 Ｄ．　使用部品 テフロン製ＵＳソケット　　　　　　　４個。 タイト製ＭＴ９ピンソケット　　　　　７個 。 電解コンデンサ−　　　　　　　　１１個。 フイルムコンデンサー　　　　　１６個 。 整流ダイオード　　　　　　　　　　３個。 ゴム足　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１２５，０００円　　　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより） このクラスの６Ｌ６ＧＣは良質な物を選択すること。 又、前段の１２ＡＸ７／１２ＢＨ７と直結なので、此方も同様の配慮が必要。

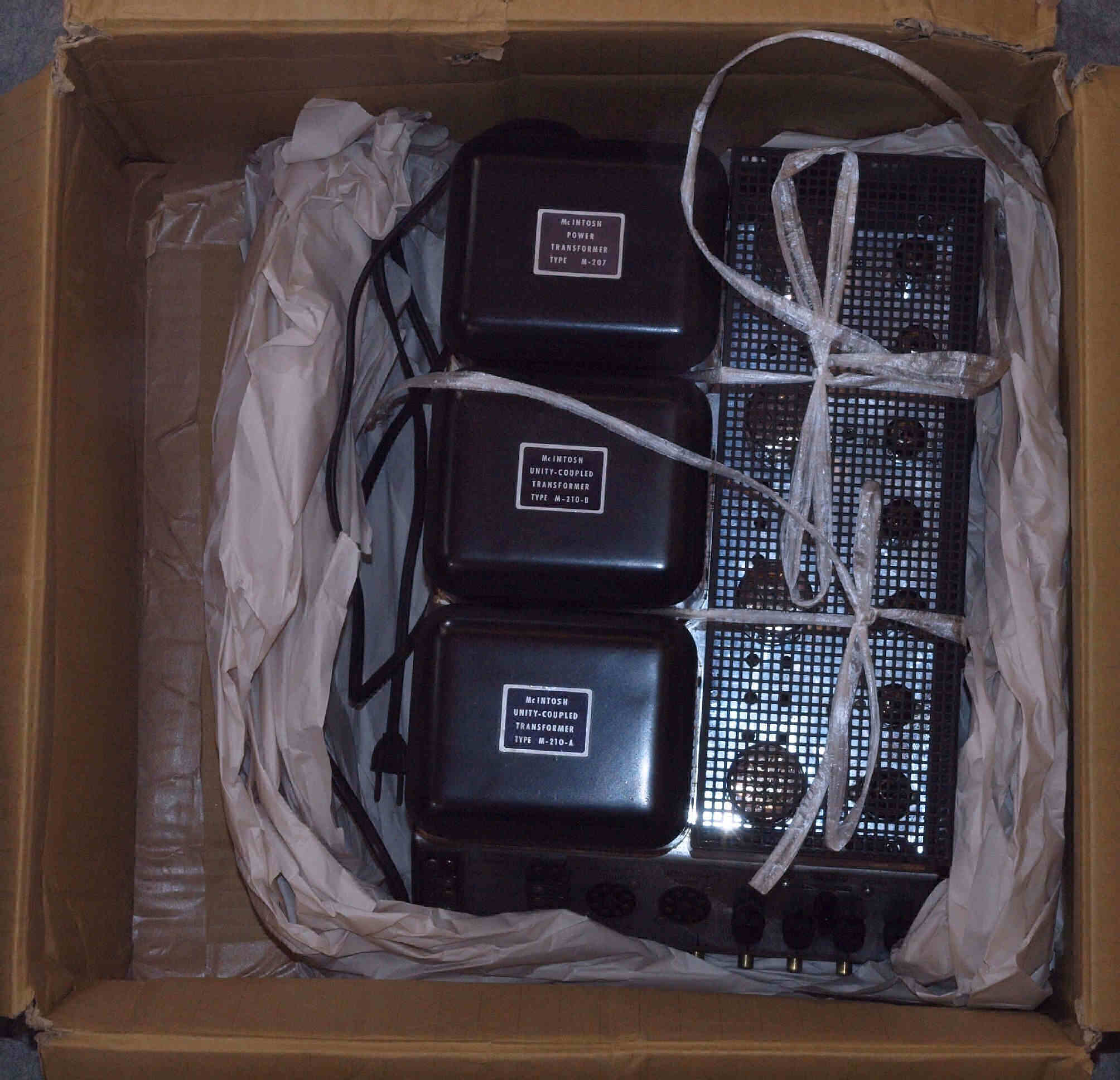

Ａ．　修理前の点検状況 Ａ０１．　点検中　　梱包の様子、弱い１重ねのダンボール。

Ａ０２．　点検中　　梱包の様子、緩衝材（詰め物）が少なく、ＡＭＰが動いている。

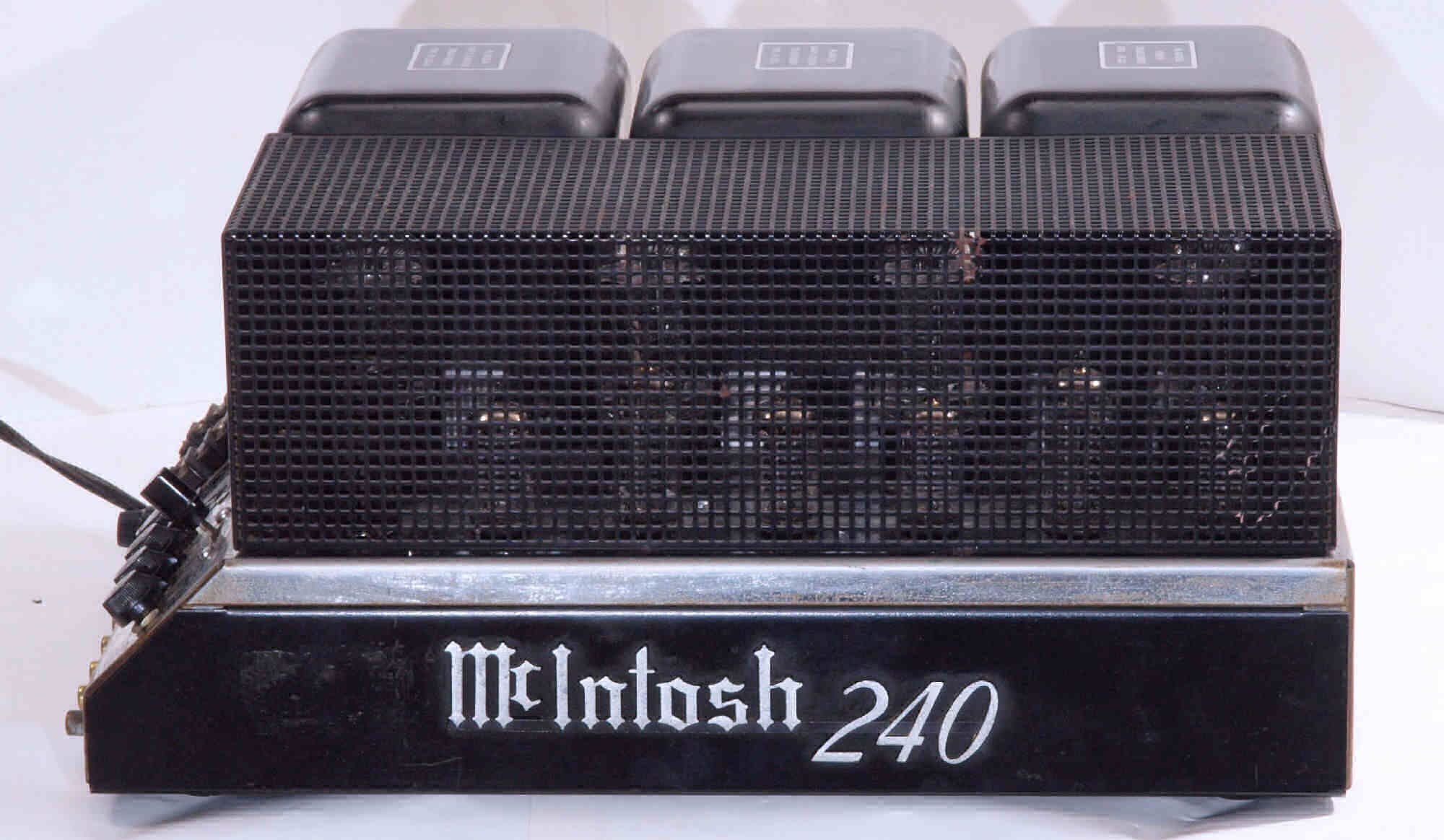

Ａ１１．　点検中　前から見る

Ａ１２．　点検中　ボンネットを外し、前から見る。

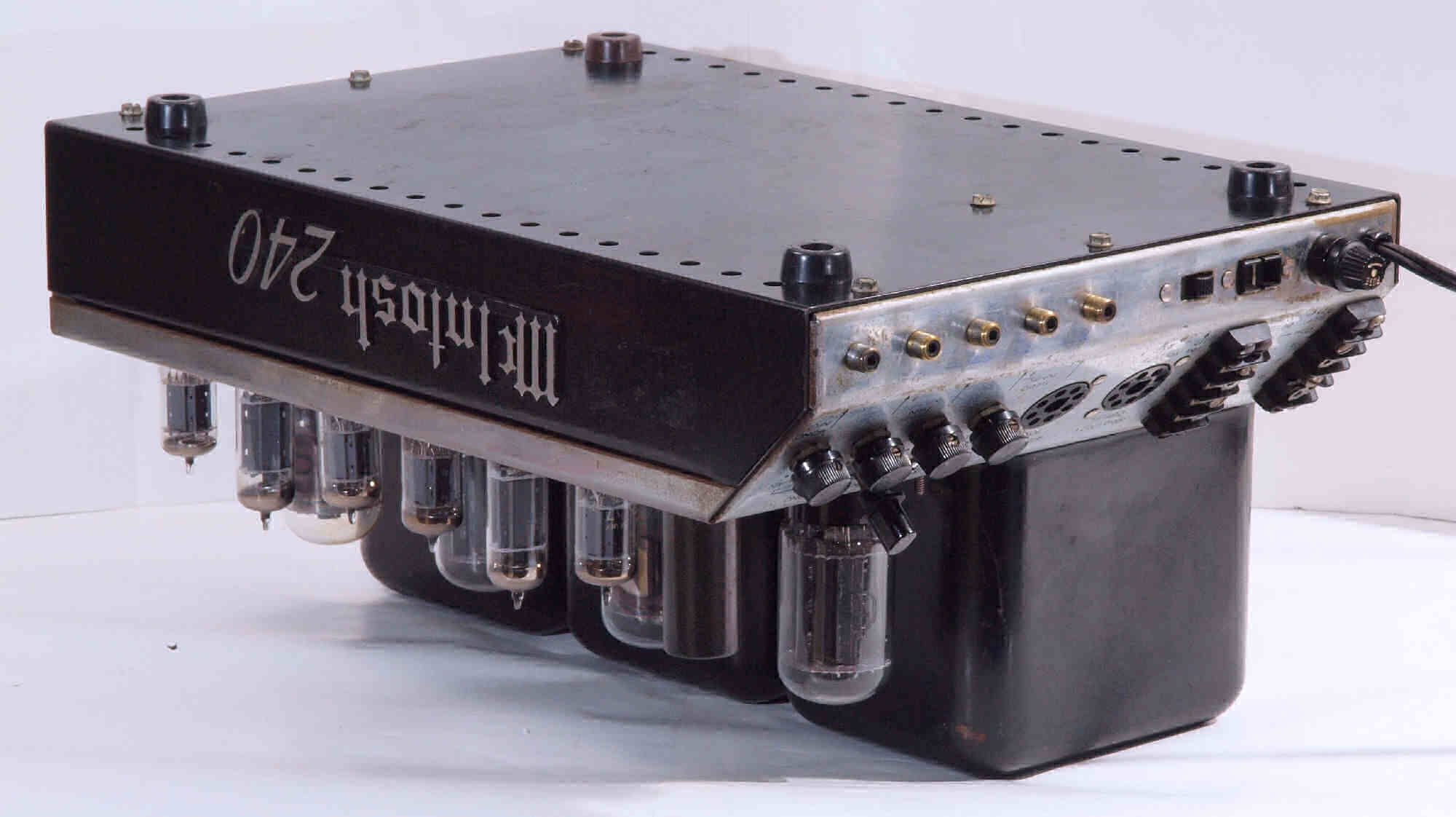

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　上から見る

Ａ１７．　点検中　ボンネットを外し、上から見る

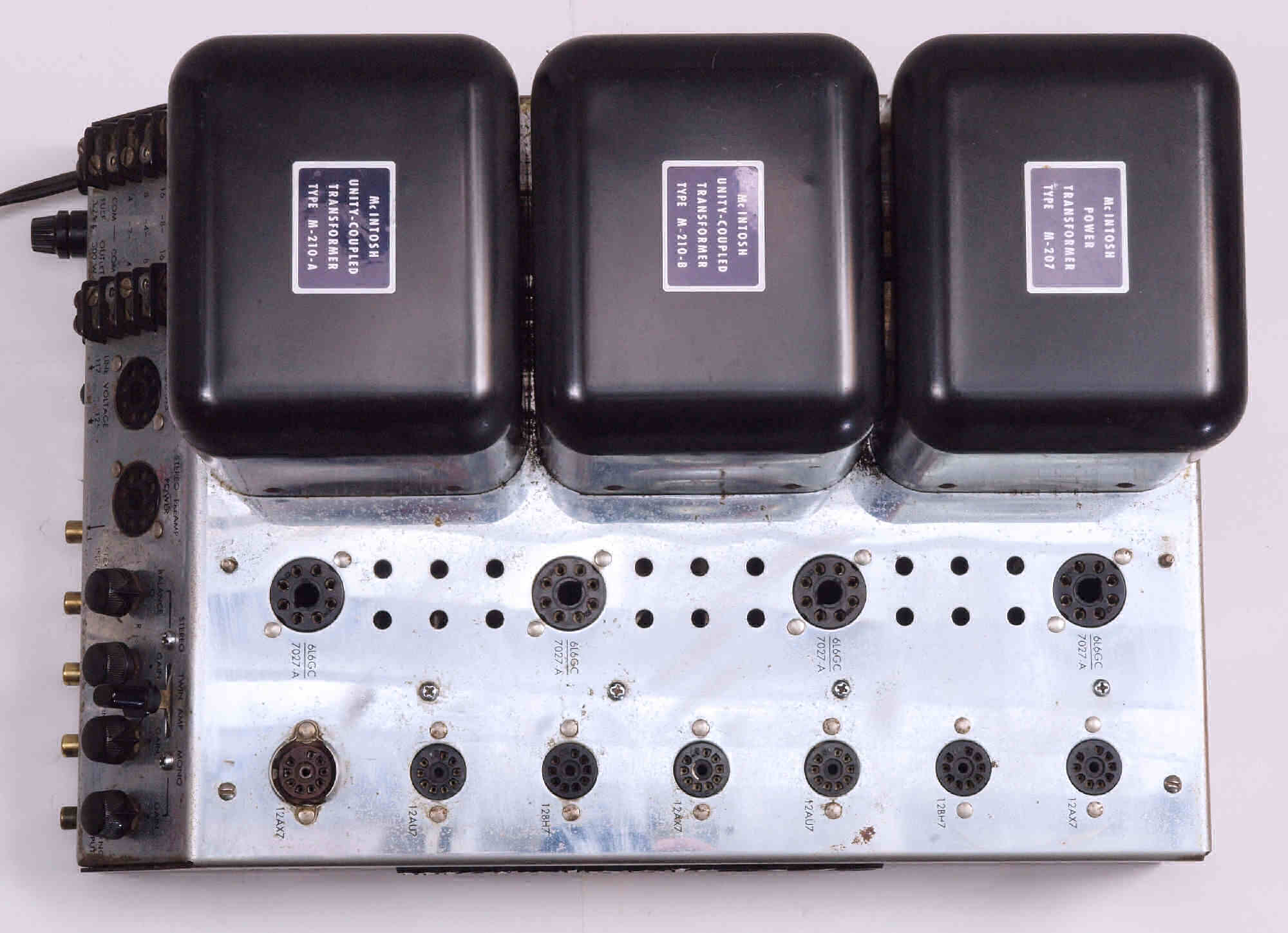

Ａ１８．　点検中　ボンネット・真空管を外し、上から見る

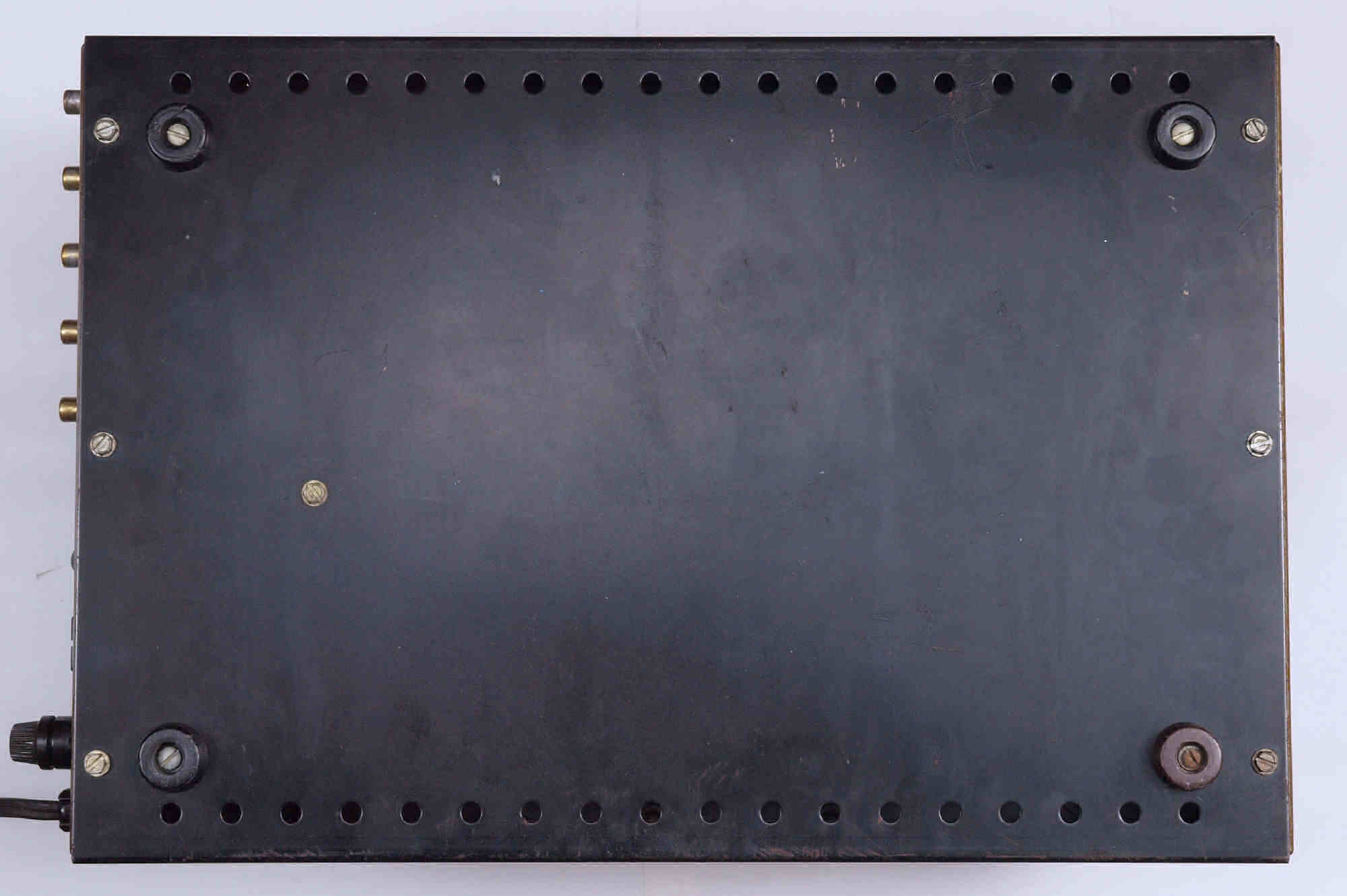

Ａ２１．　点検中　下から見る

Ａ２１２．　点検中　下蓋裏後の油？

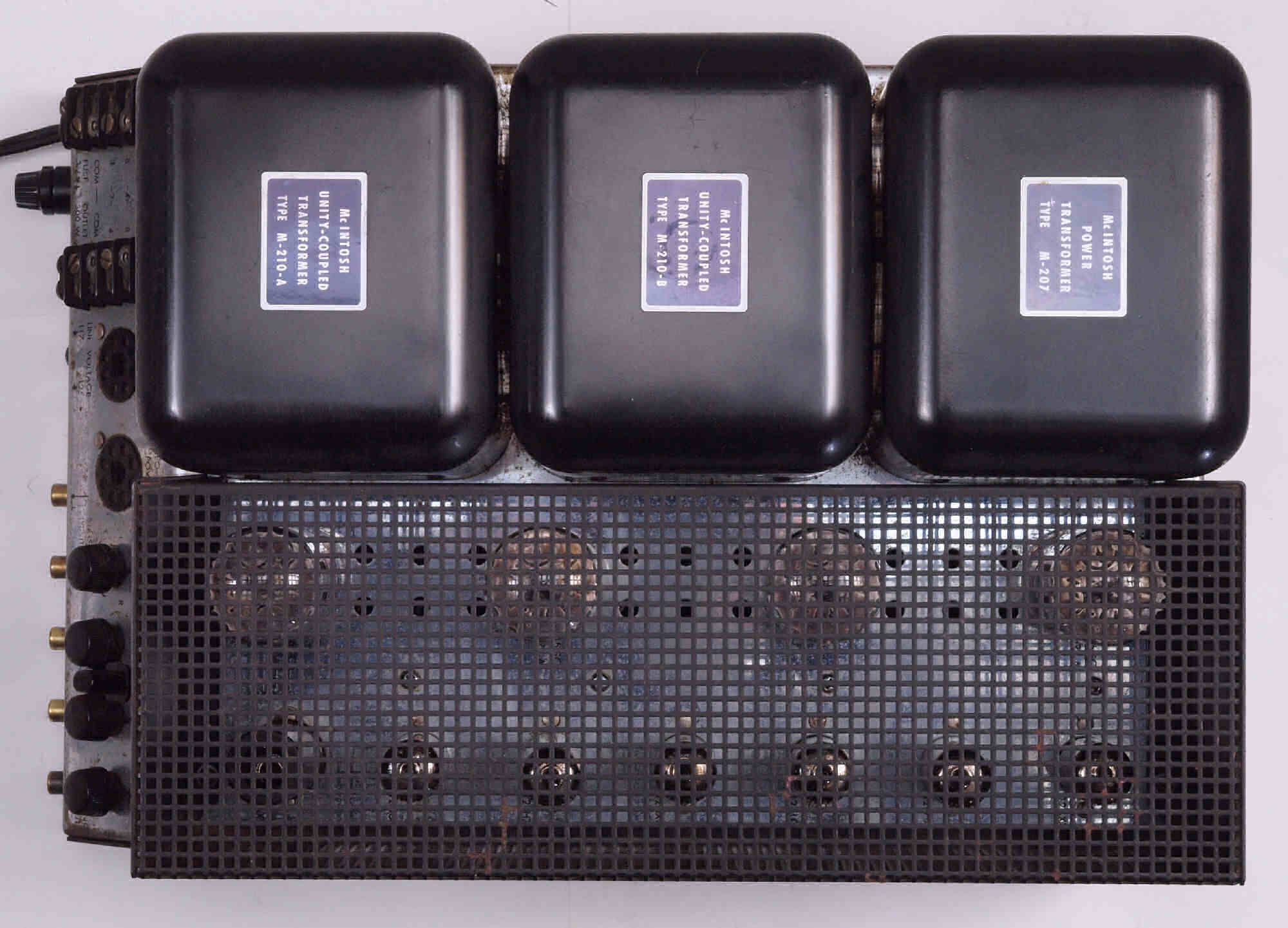

Ａ２１３．　点検中　下蓋裏前の油？

Ａ２１４．　点検中　下蓋の足比較。　放熱を良くする為、交換する。

Ａ２２．　点検中　下蓋を取り、下から見る

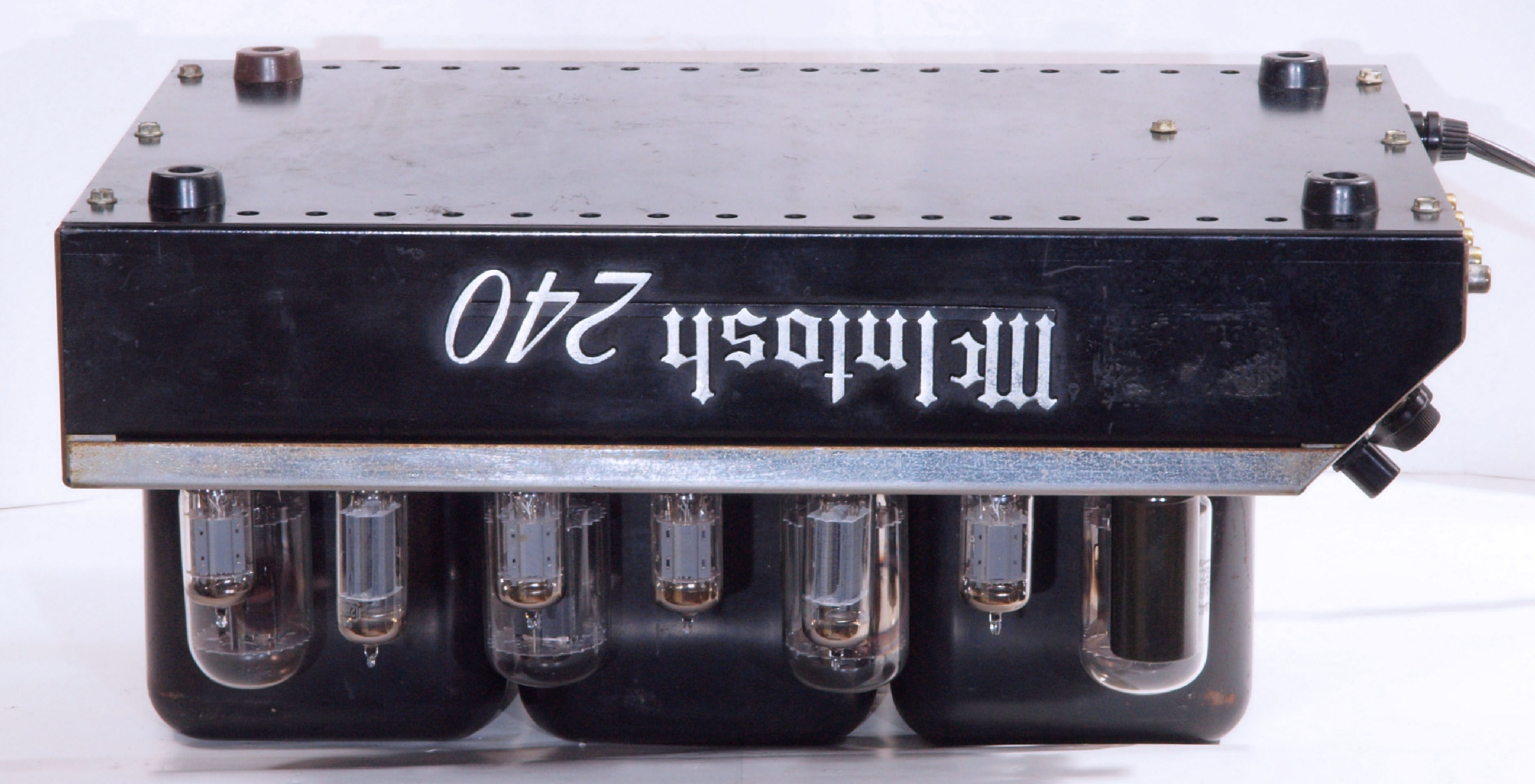

Ａ２３．　点検中　下前から見る

Ａ２４．　点検中　下前左から見る

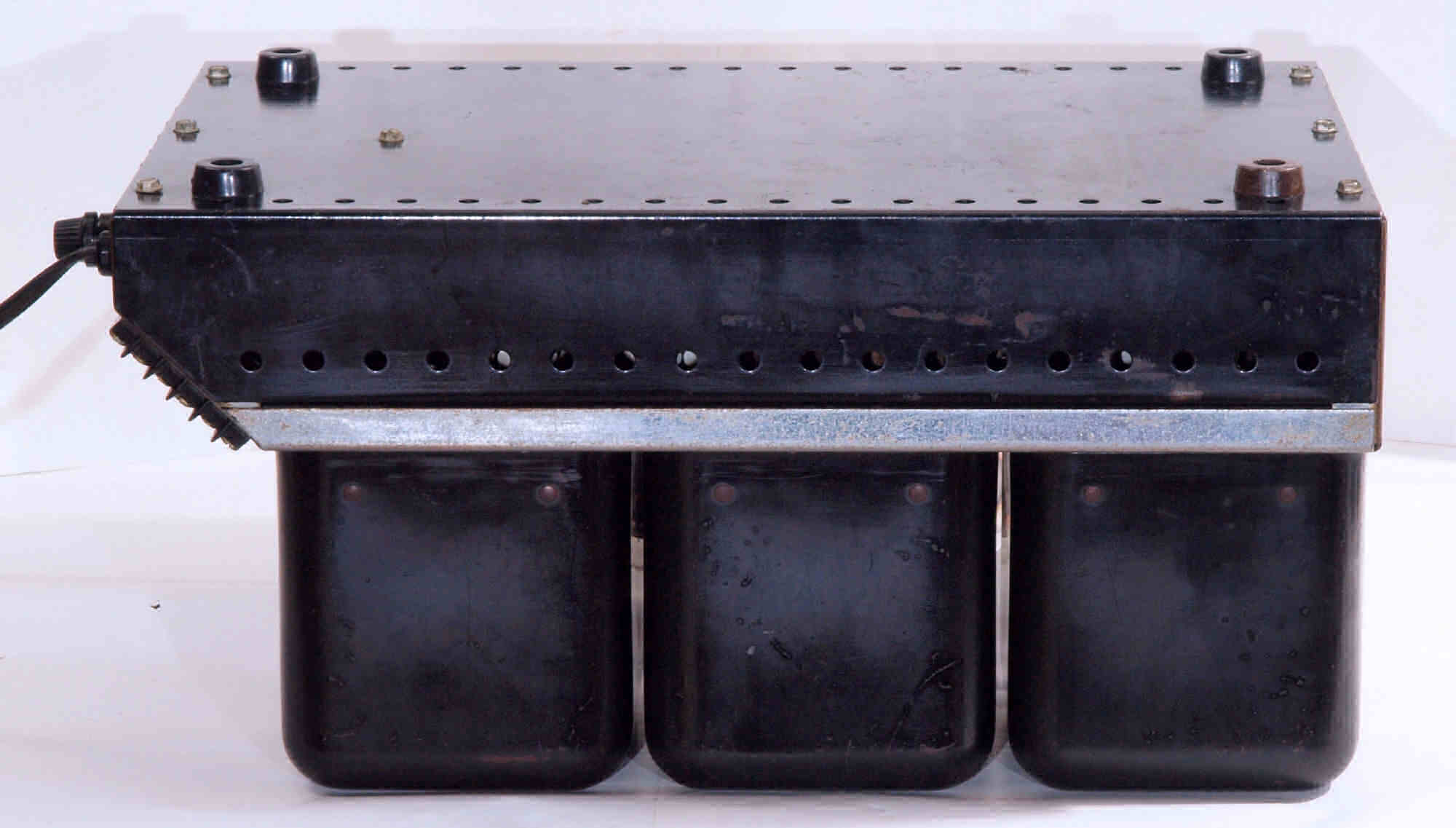

Ａ２５．　点検中　下後から見る

Ａ２６．　点検中　下後右から見る

Ａ３１．　点検中　真空管交換する６Ｌ６ＧＣのＧＴソケット、１２ＡＸ７のＭＴ９ピンソケット比較。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６L６には放熱の良いテフロン絶縁製を使用する。

Ａ３２．　点検中　使用する電解コンデンサー。　上＝100μF×２/500WV、　下＝1300μF/400WV

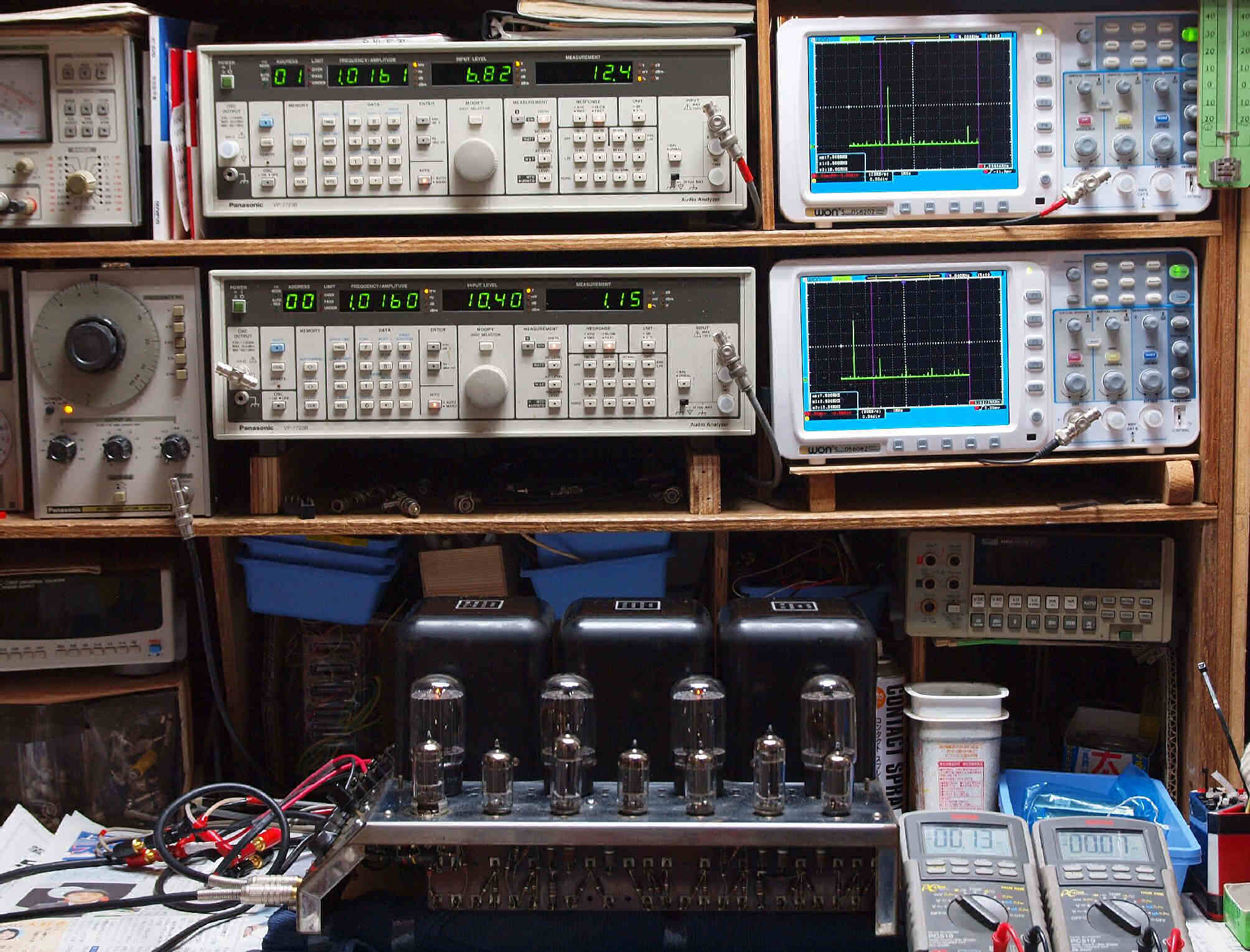

Ｔ．　バラック修理後の測定 Ｔ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

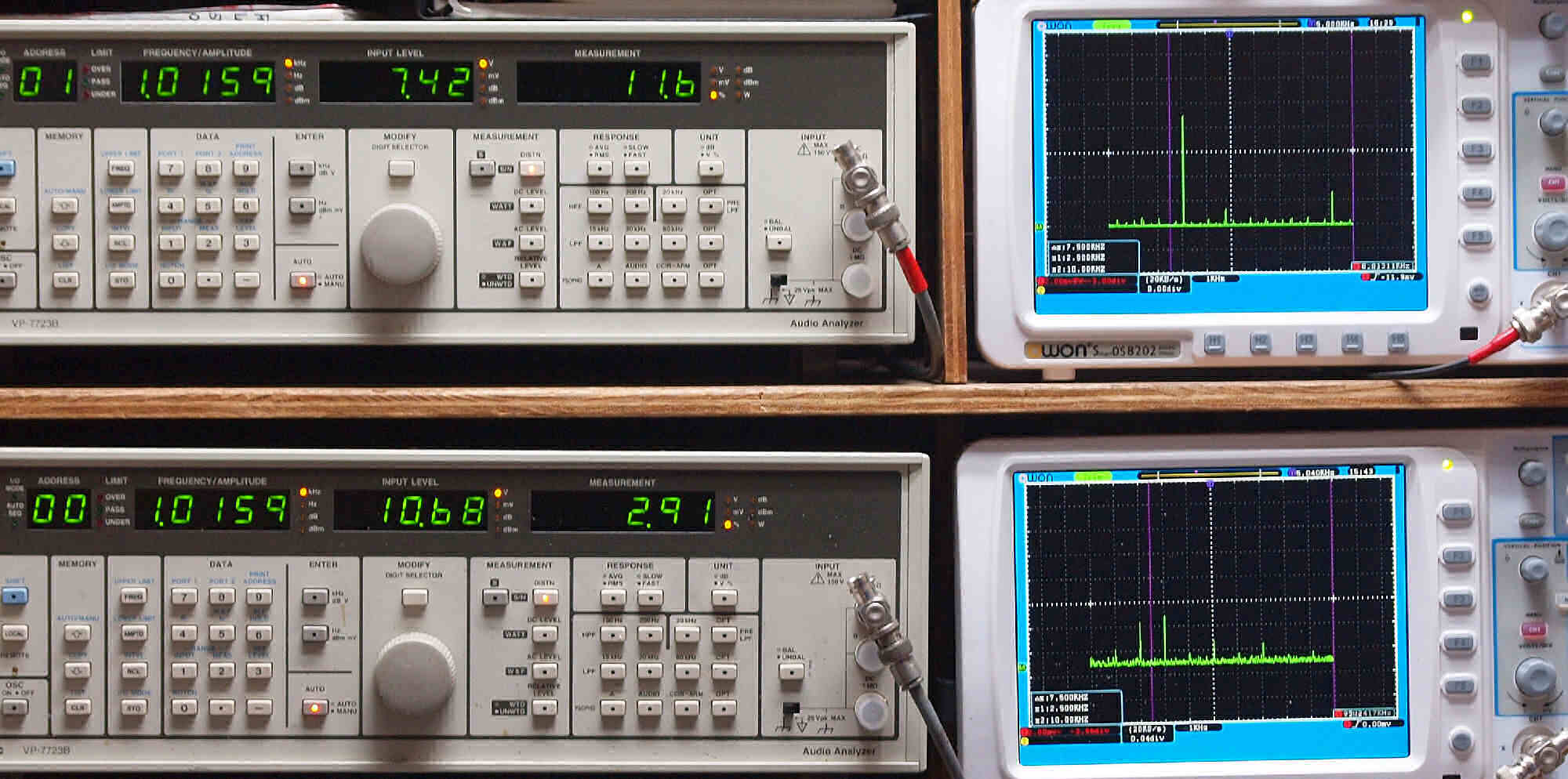

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧７．４Ｖ＝６．８Ｗ出力　１１．６％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧　１１Ｖ＝１　５Ｗ出力　　２．９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

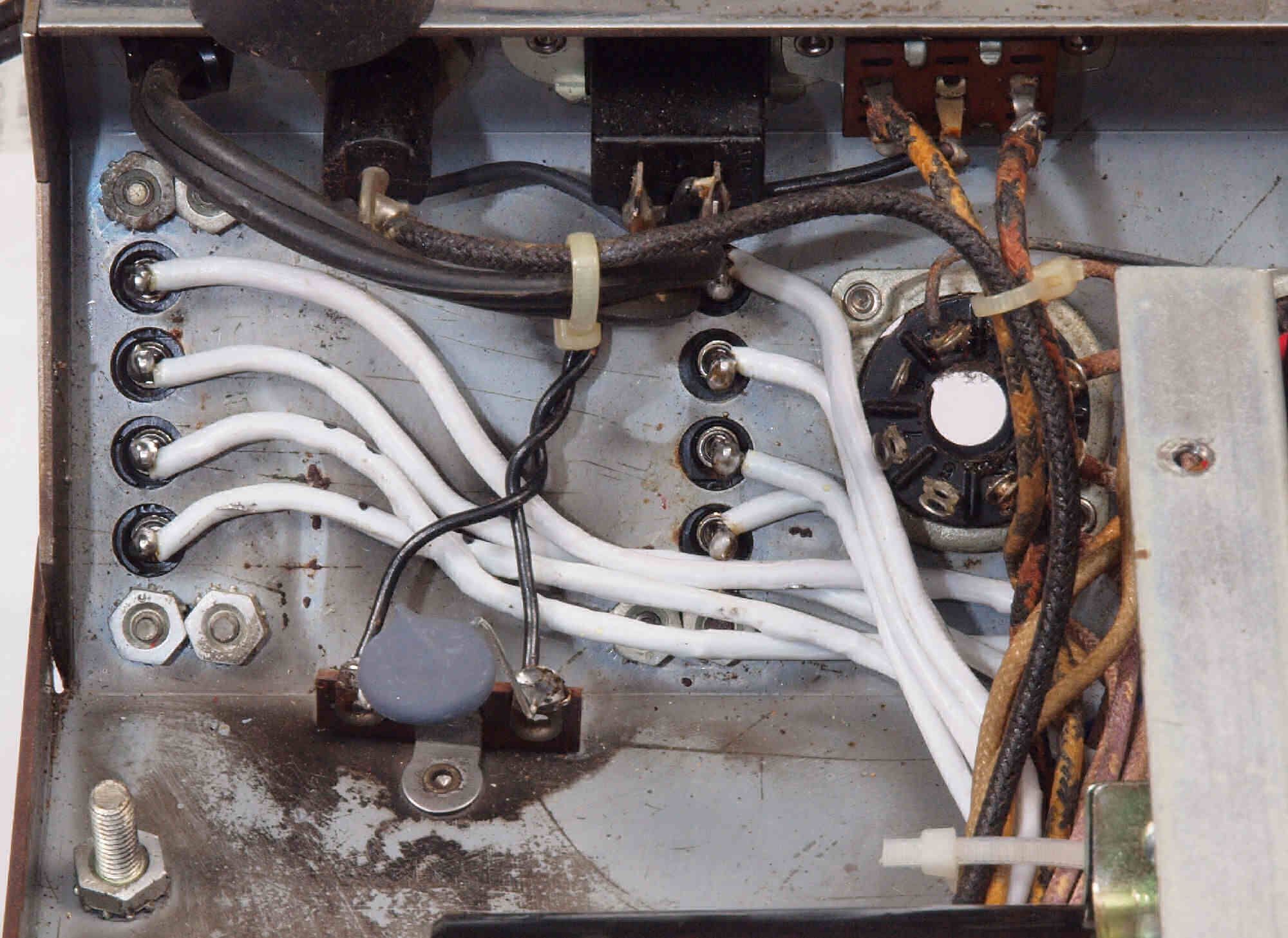

Ｃ．　修理状況 Ｃ１１．　修理前　ＳＰ接続端子

Ｃ１２．　修理（交換）後　ＳＰ接続端子

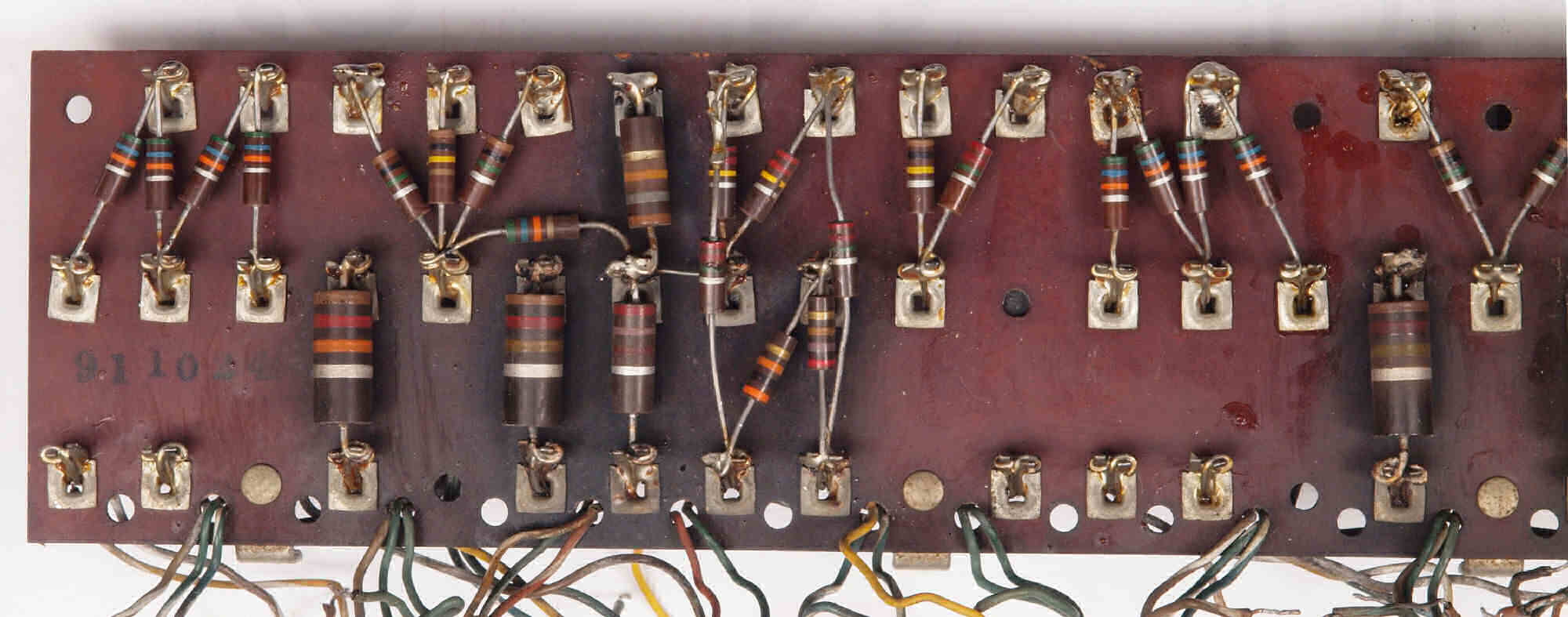

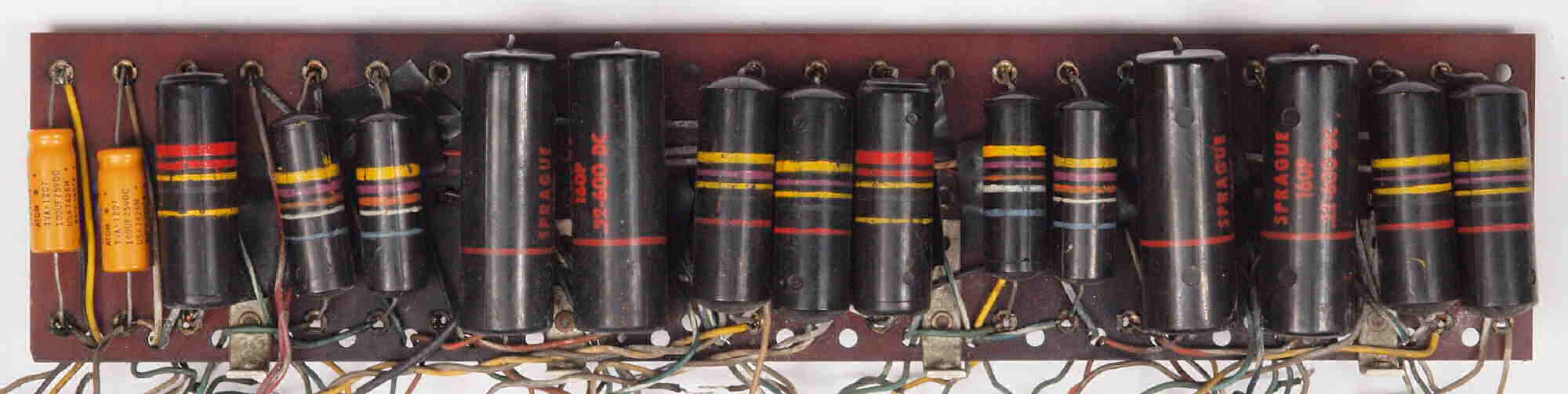

Ｃ２１．　修理前　基板

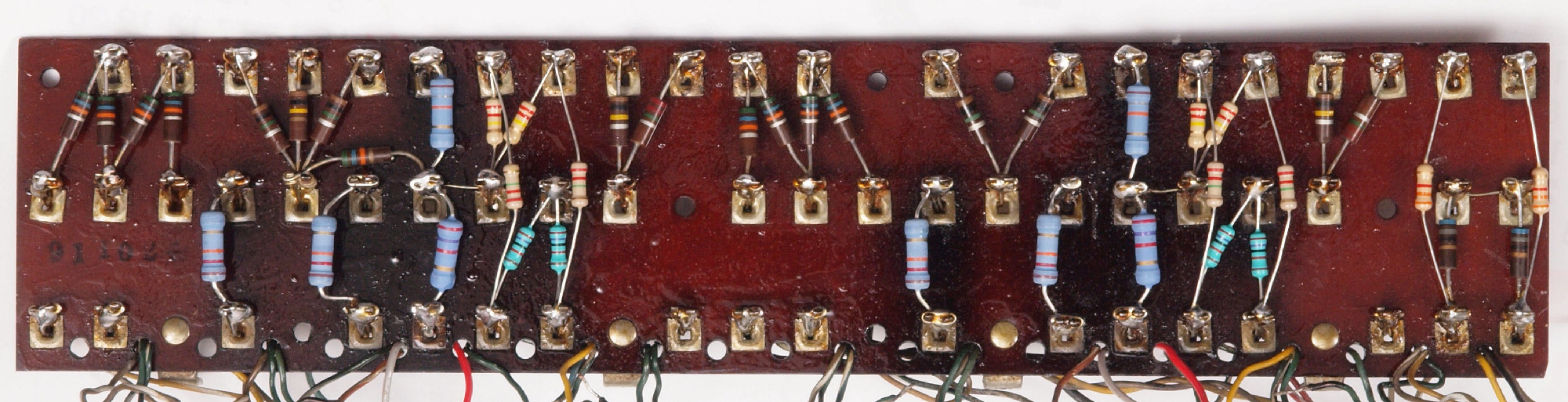

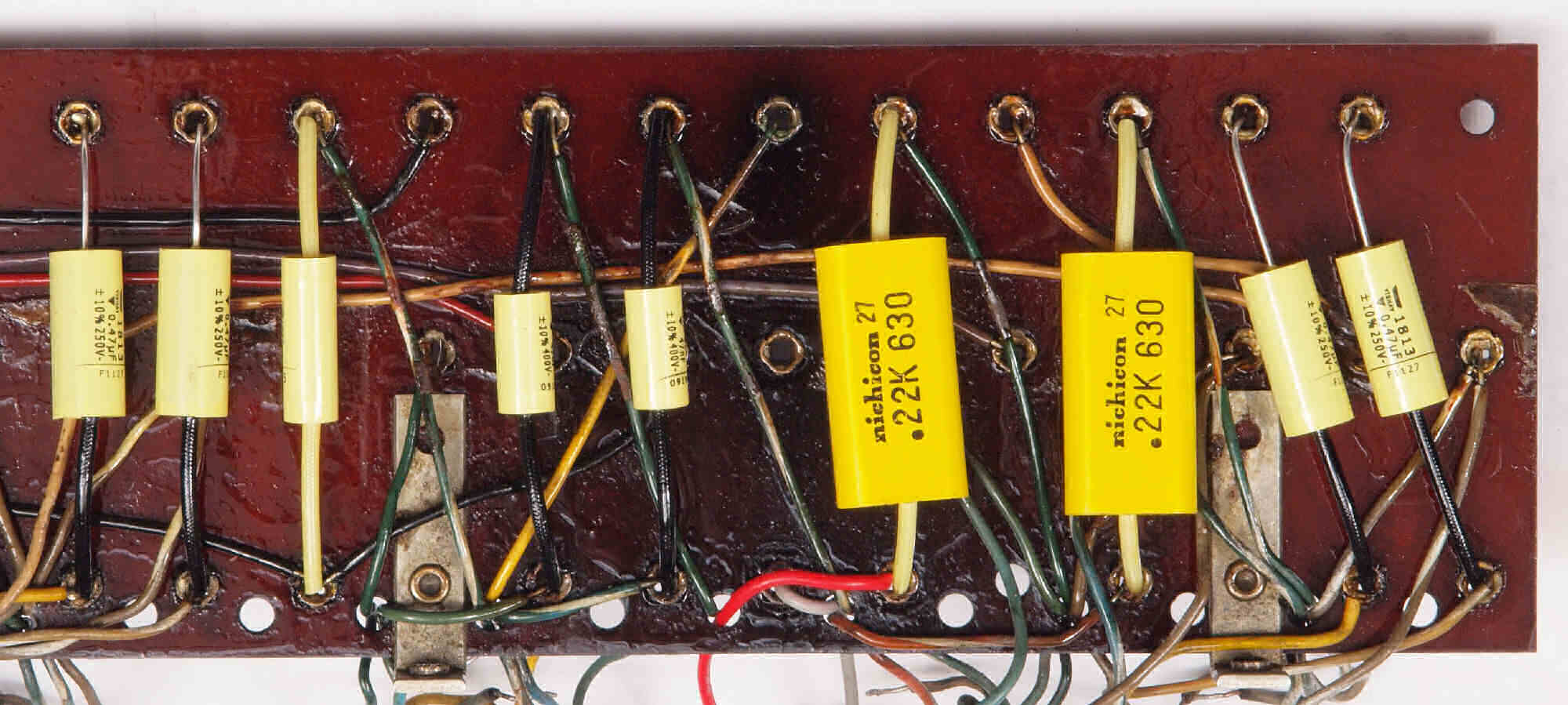

Ｃ２２．　修理後　基板、抵抗２０個交換

Ｃ２３１．　修理前　基板L側

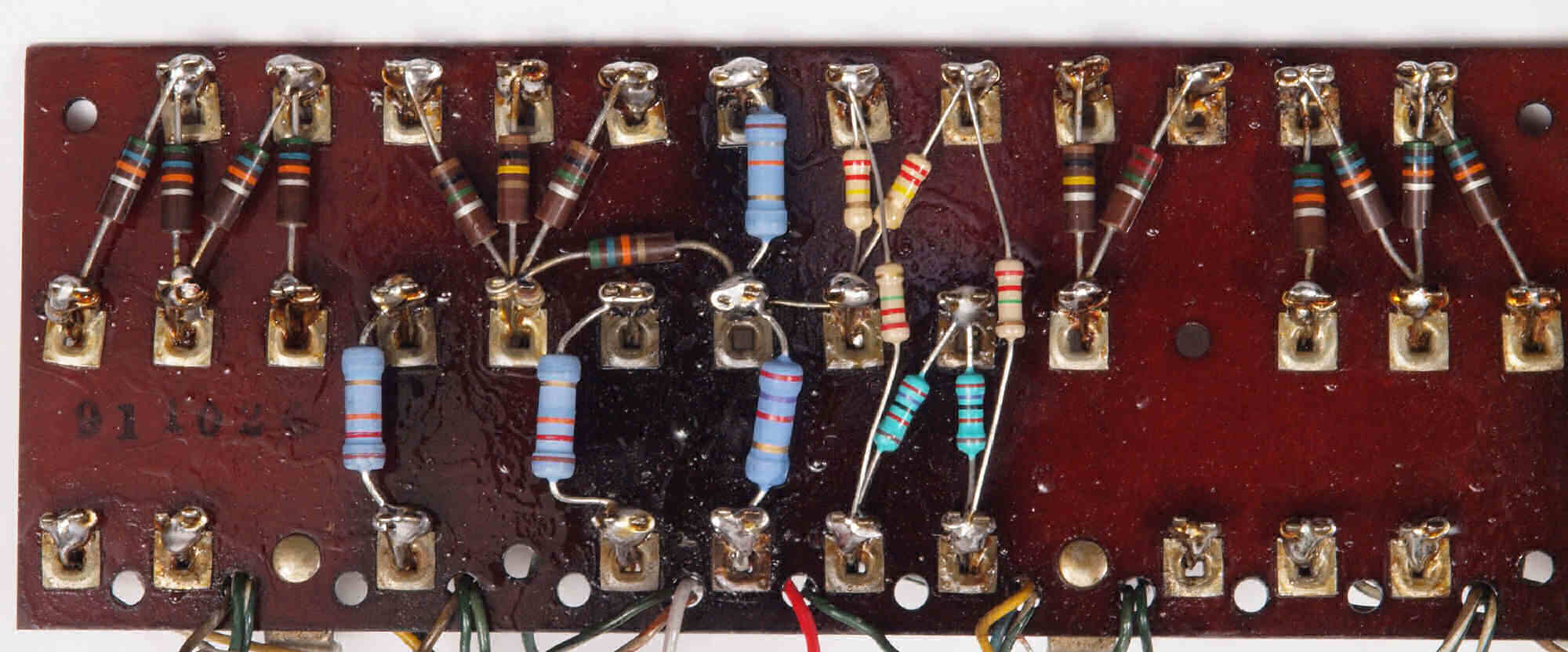

Ｃ２３２．　修理後　基板L側

Ｃ２３３．　修理前　基板R側

Ｃ２３４．　修理後　基板R側

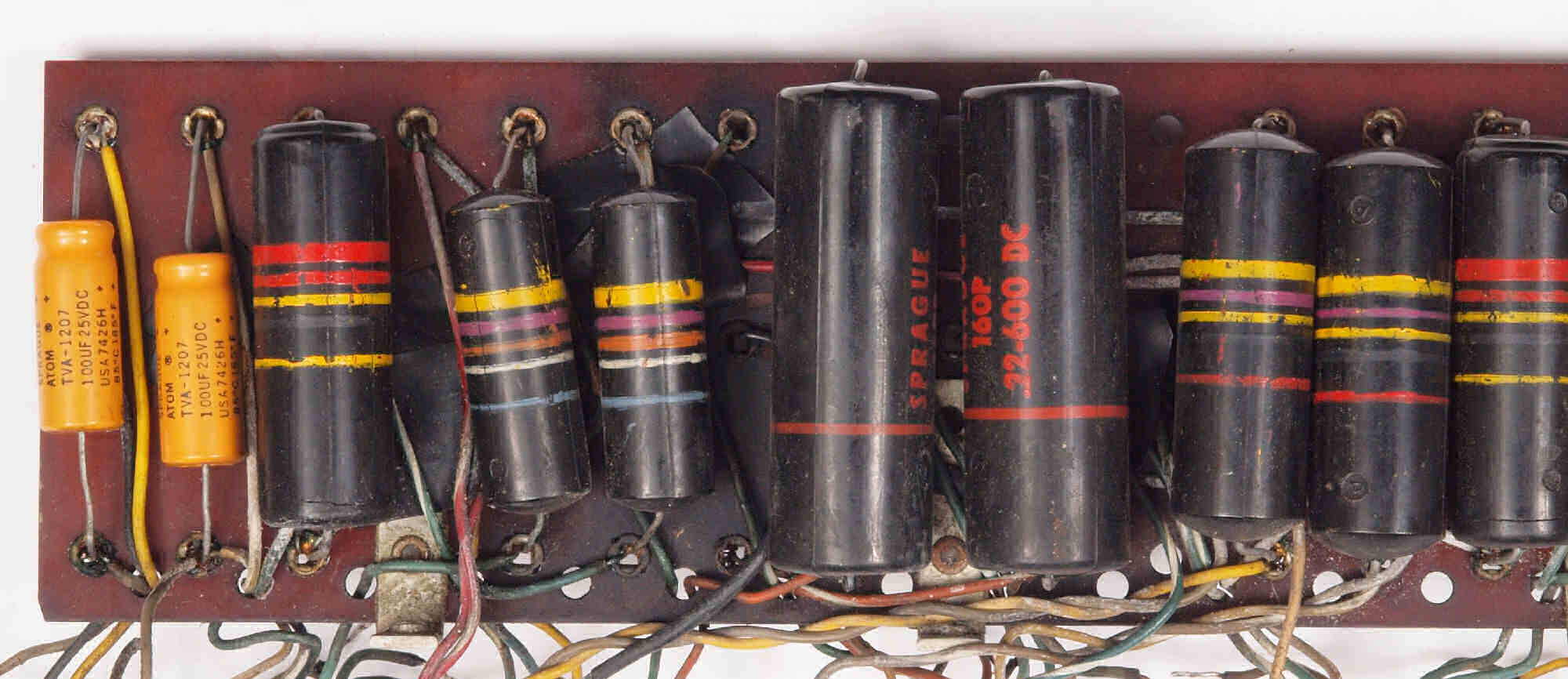

Ｃ２４．　修理前　基板裏

Ｃ２５．　修理後　基板裏、電解コンデンサー２個、フイルムコンデンサー１４個交換

Ｃ２６１．　修理前　基板裏L側

Ｃ２６２．　修理後　基板裏L側

Ｃ２６３．　修理前　基板裏R側

Ｃ２６４．　修理後　基板裏R側

Ｃ３０．　修理中　トランス引出し線、　古いゴム系の絶縁が劣化して、ボロボロと剥げる！

Ｃ３０２．　修理中　トランス引出し線、　熱収縮チューブを被せ、古いゴムの絶縁を保護する。

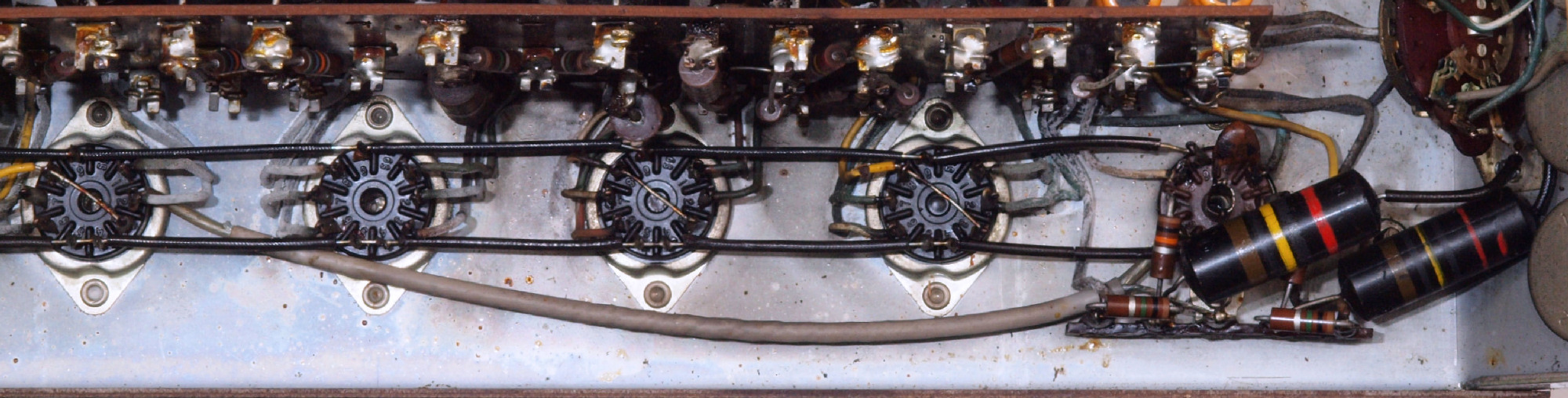

Ｃ３１．　修理前　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線

Ｃ３２．　修理後　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線、電解コンデンサー２個追加

Ｃ３３．　修理前　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

Ｃ３４．　修理後　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

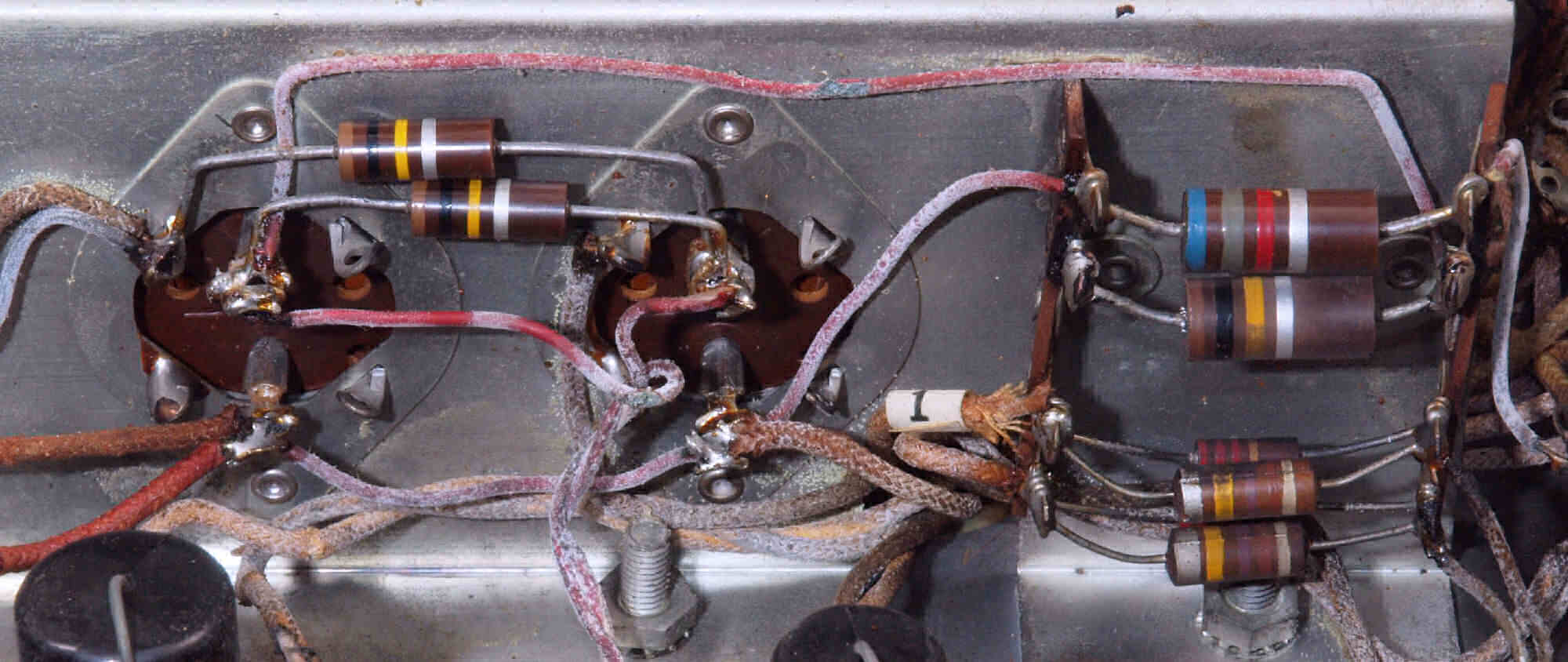

Ｃ４１．　修理前　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線

Ｃ４２．　修理後　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線、フイルムコンデンサー２個交換

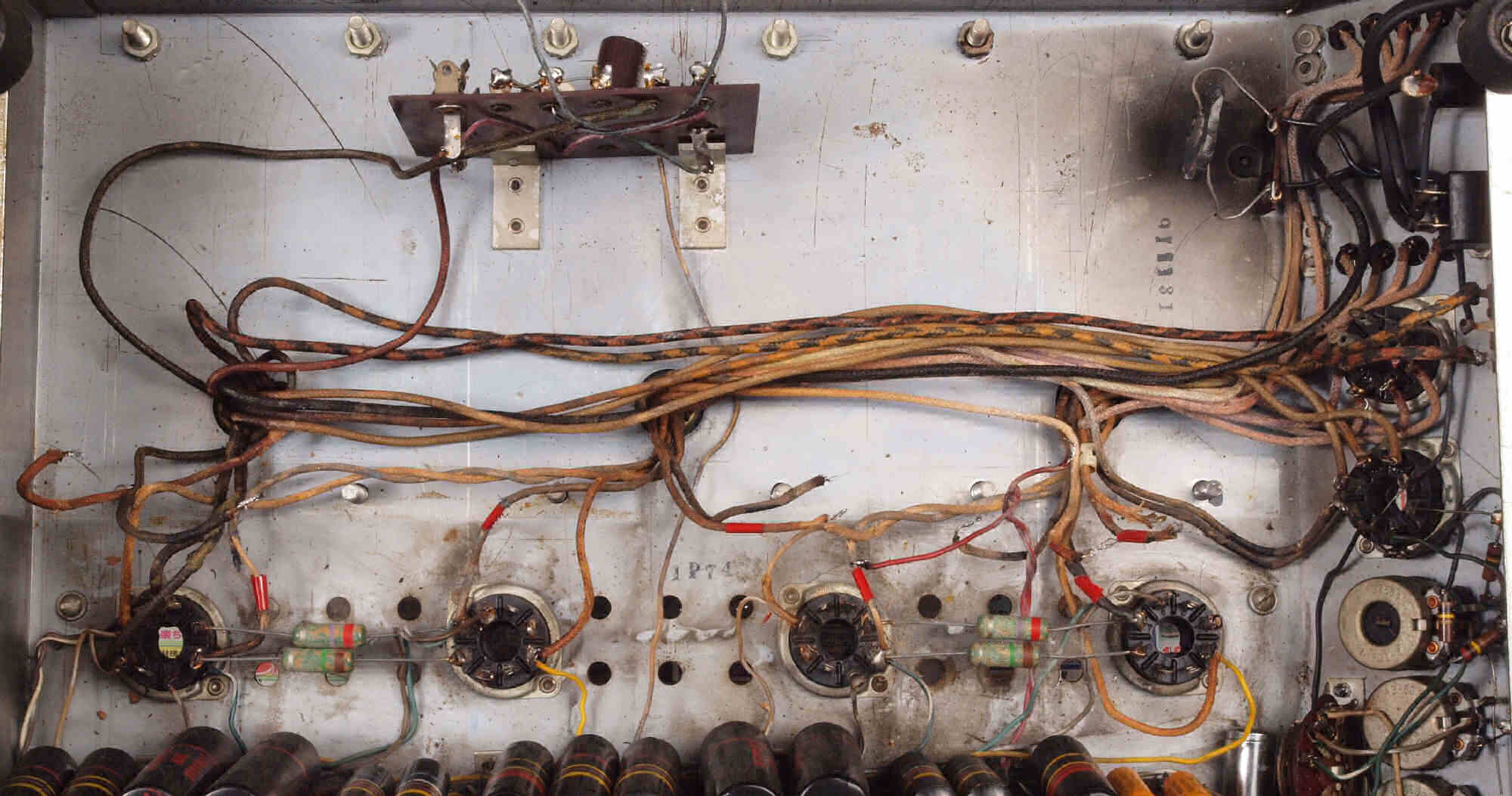

Ｃ４３．　修理前　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

Ｃ４４．　修理後　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

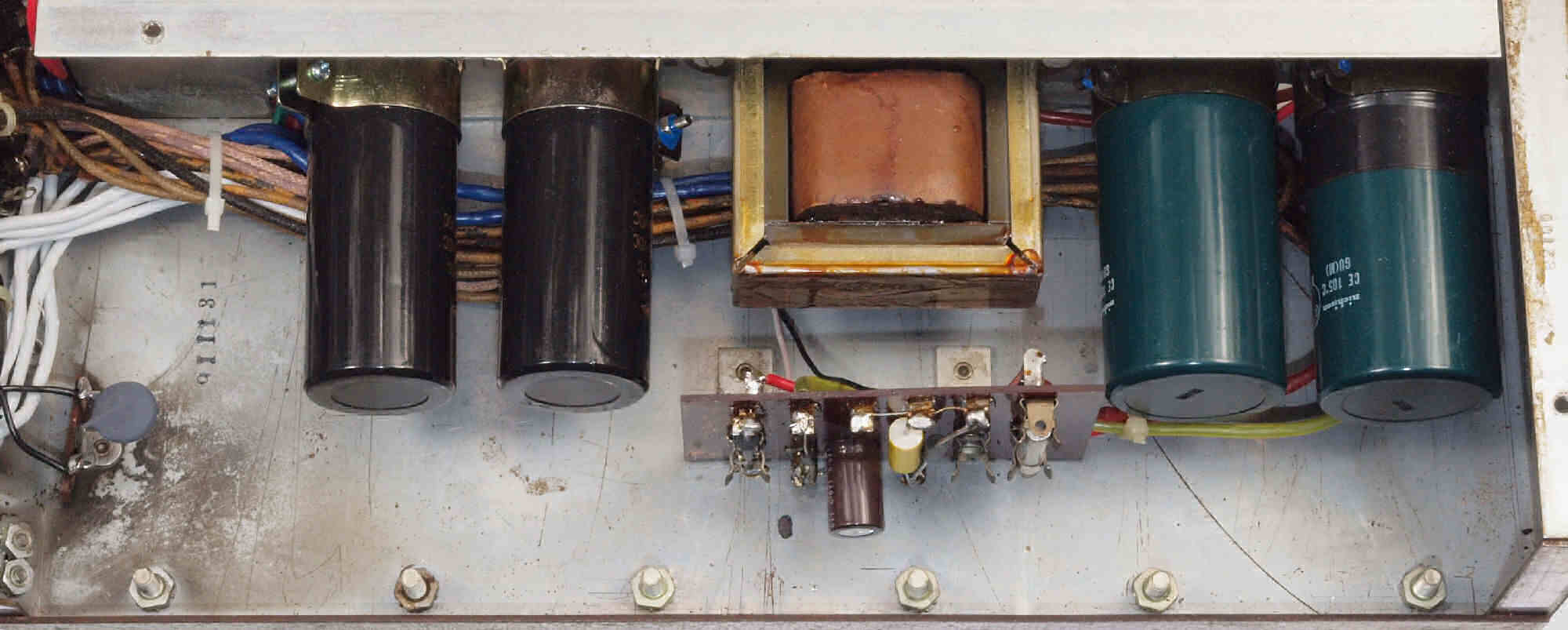

Ｃ５１．　修理前　ブロック電解コンデンサーとチョークトランスのシャーシ。

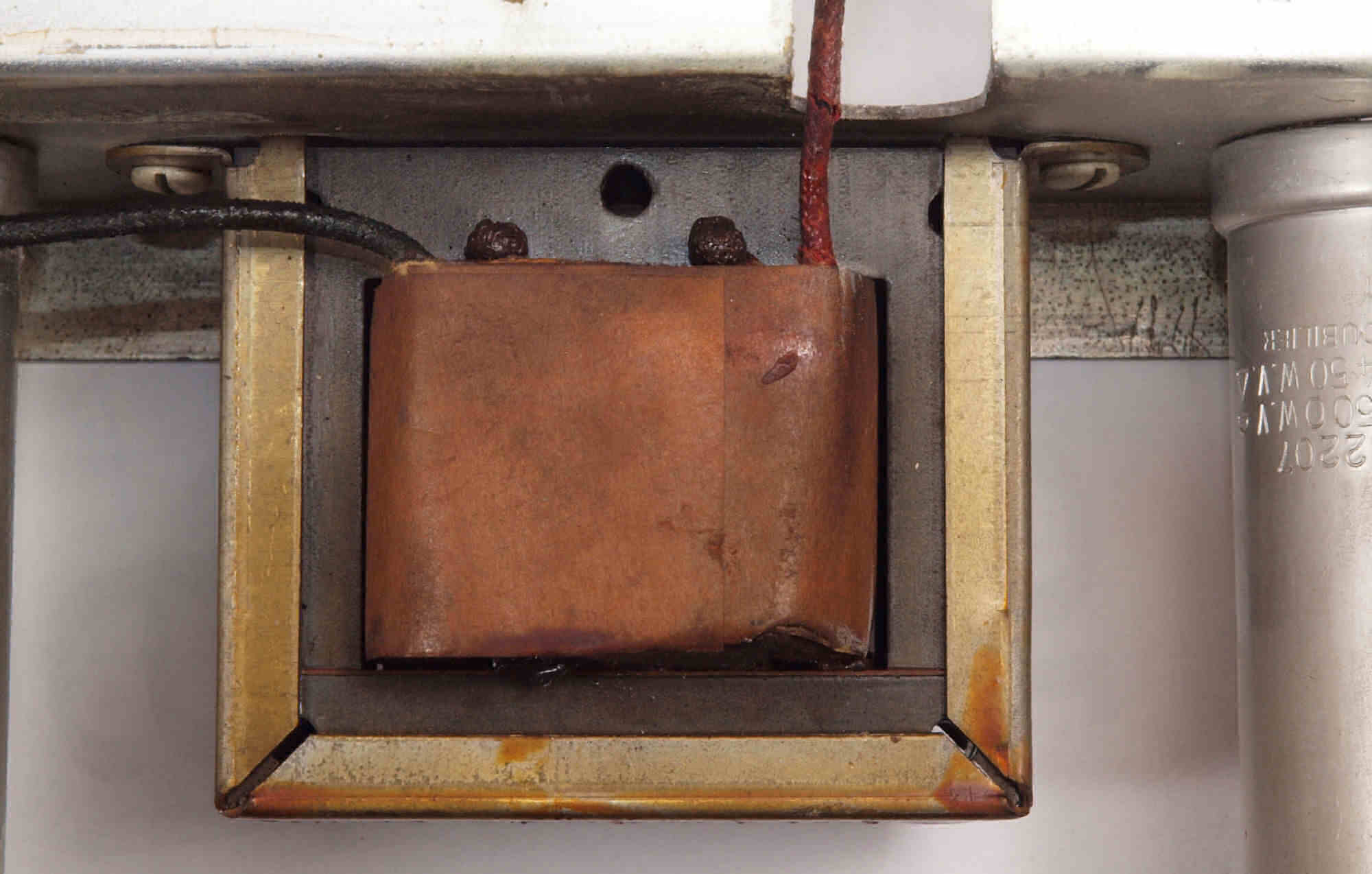

Ｃ５１２．　修理中　過大電流が流れ、チョークトランスから絶縁パラフィンが噴出。

Ｃ５２．　修理後　ブロック電解コンデンサーとチョークトランスのシャーシ。

Ｃ５３．　修理前　電源周り、ブロック電解コンデンサー

Ｃ５３．　修理後　電源周り、ブロック電解コンデンサー４個交換

Ｃ５４．　修理前　倍電圧ブロック電解コンデンサー周り配線

Ｃ５５．　修理後　倍電圧ブロック電解コンデンサー周り配線

Ｃ５６．　修理前　ブロック電解コンデンサー周り配線

Ｃ５７．　修理後　ブロック電解コンデンサー周り配線

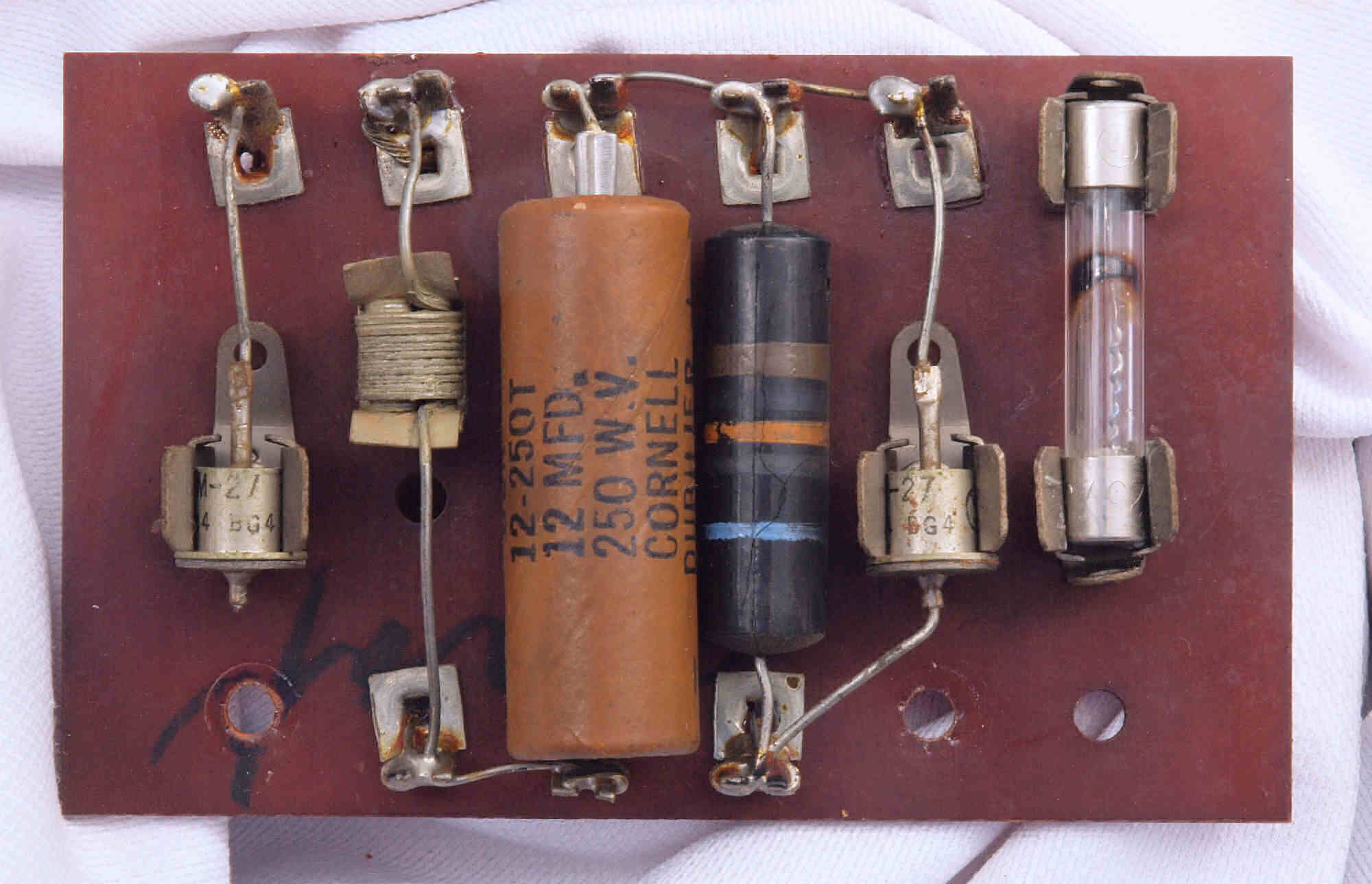

Ｃ６１．　修理前　整流基板

Ｃ６２．　修理後　整流基板、電解コンデンサー１個、ダイオード３個交換

Ｃ６３．　修理前　整流基板裏

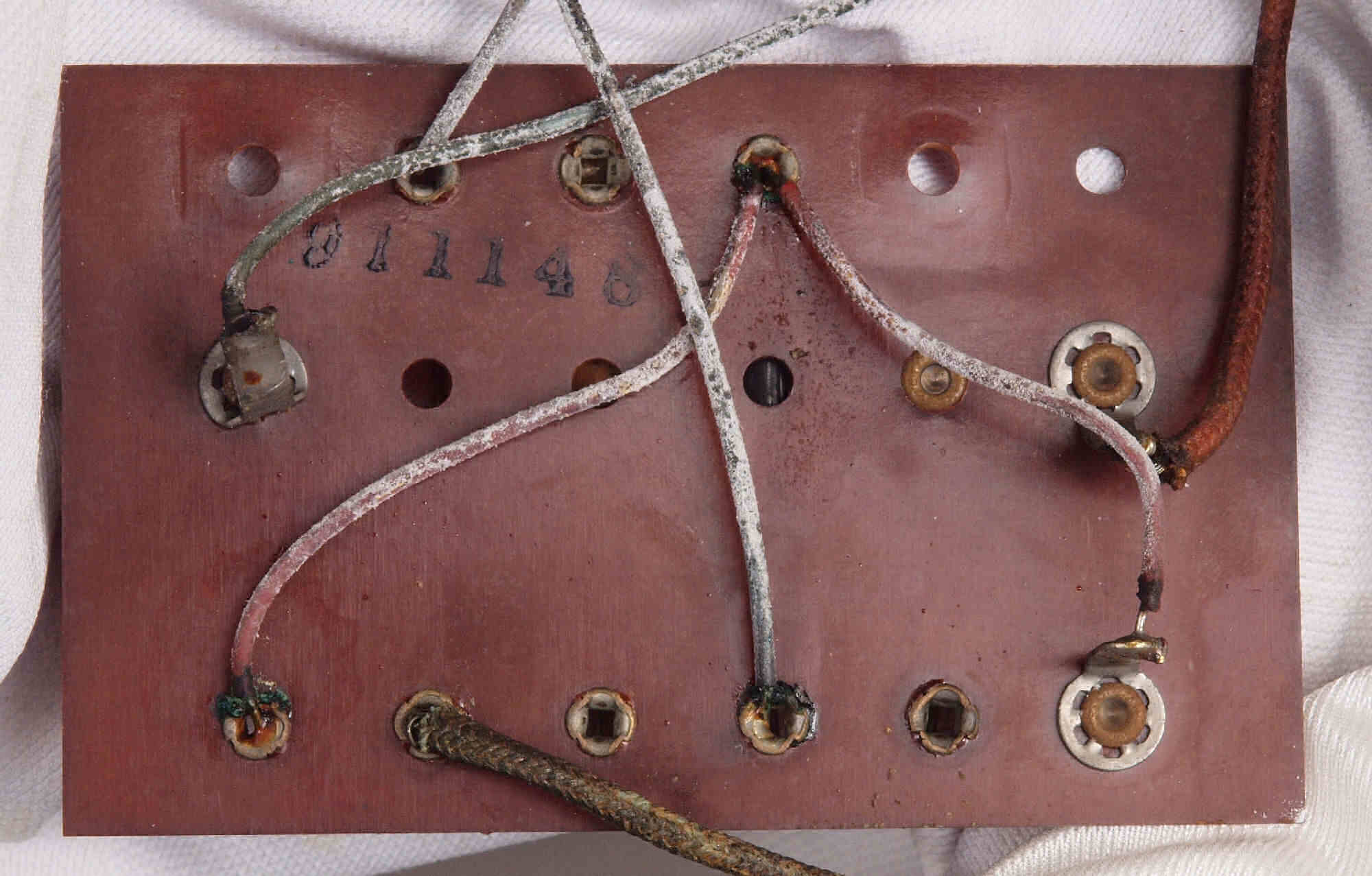

Ｃ６４．　修理後　整流基板裏

Ｃ７１．　修理前　フューズ・ポジスター・リモートソケット周り配線

Ｃ７２．　修理後　フューズ・ポジスター・リモートソケット周り配線

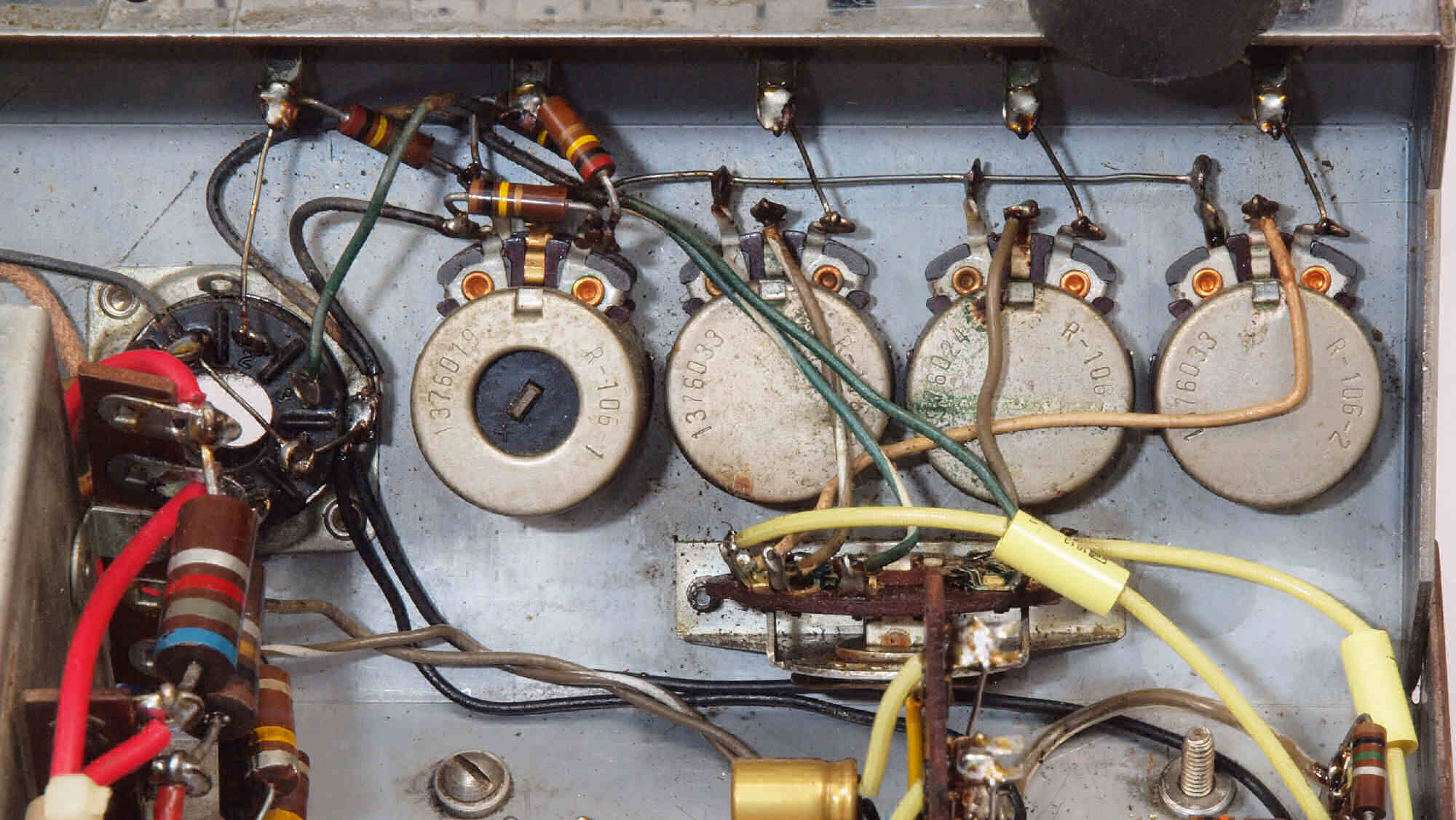

Ｃ７３．　修理前　入力ＶＲ周り配線

Ｃ７４．　修理後　入力ＶＲ周り配線、フイルムコンデンサー２個交換

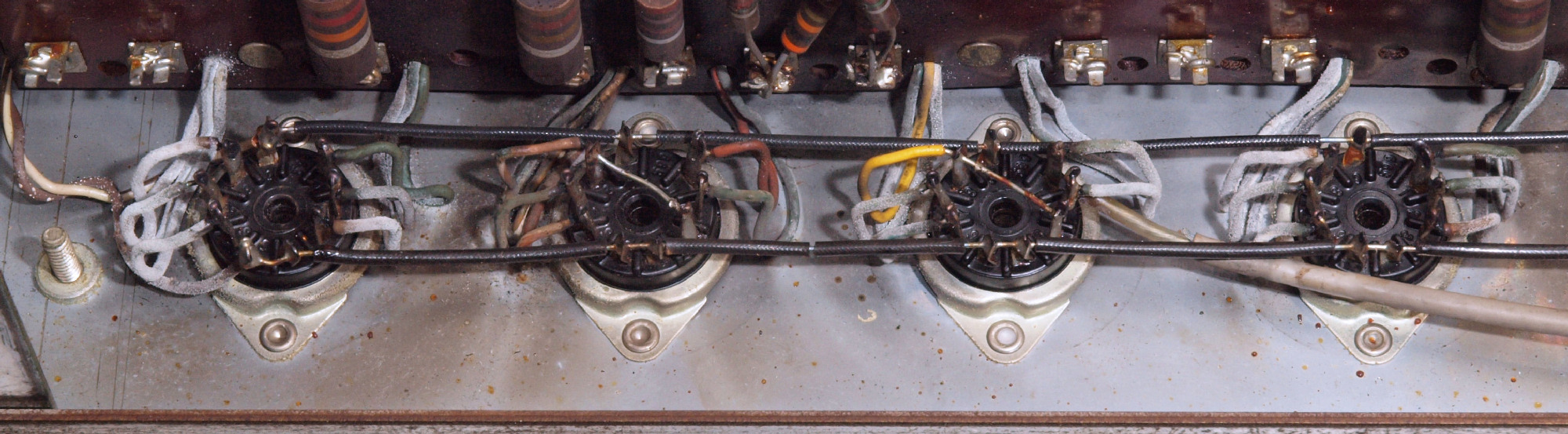

Ｃ８１．　修理前　真空管ソケット

Ｃ８２．　修理（交換）後　真空管ソケット

Ｃ８３．　修理（ソケット配線）中　真空管ソケットには、ピン固定の為、ジャンク真空管を挿入する。

Ｃ９１．　交換部品

Ｃ９２．　交換部品２

Ｃ９３．　交換部品３

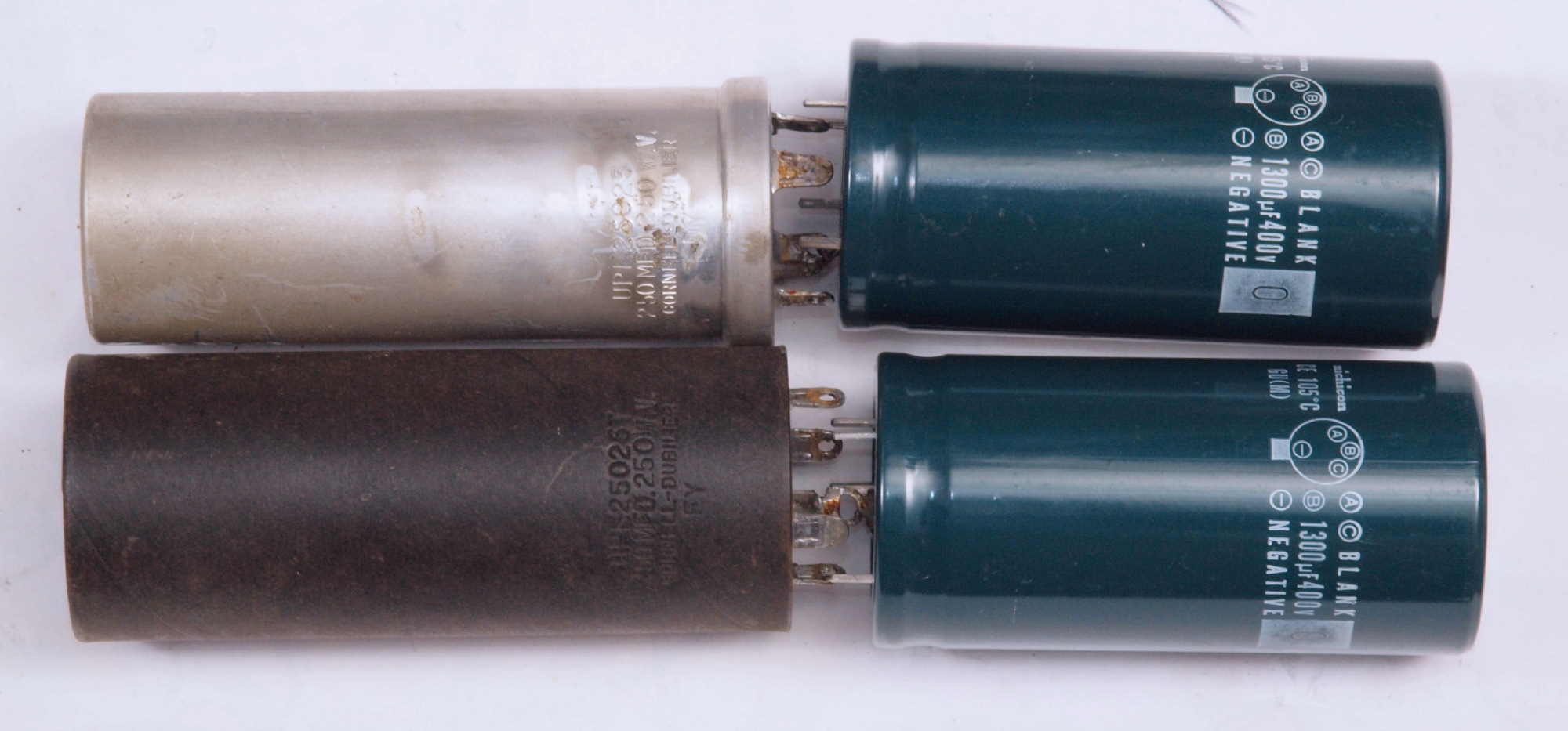

Ｃ９４．　交換部品、　左＝２５０μ／２５０ＷＶ、右＝新しい物１２００μ／４００ＷＶ。

Ｃ９５．　交換部品、　左＝１００μ／５００ＷＶ＋３０μ／４５０ＷＶ、右＝新しい物１００μ×２／５００ＷＶ。

ＣＡ１．　修理前　上から

ＣＡ２．　修理後　上から

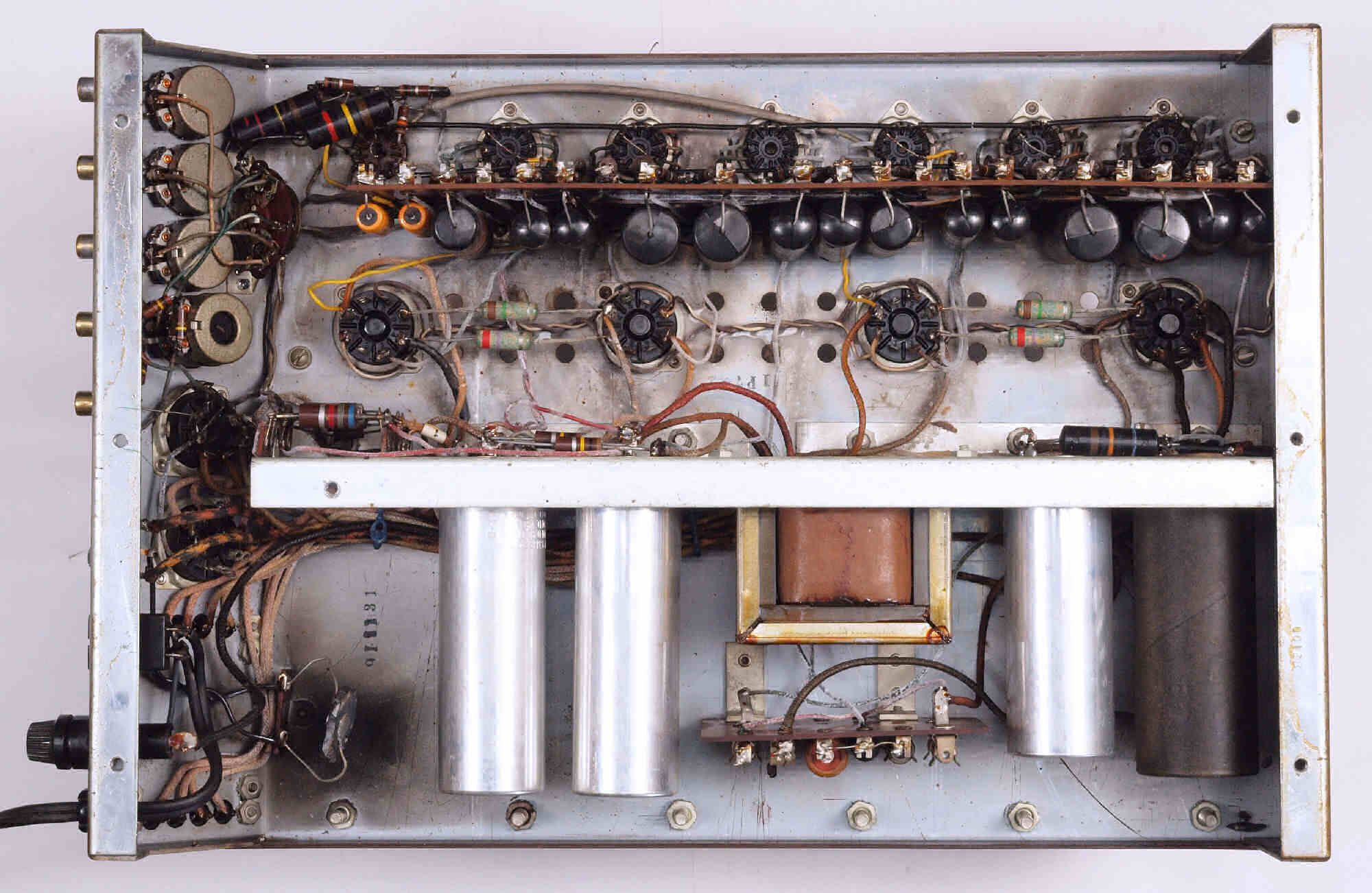

ＣＡ３．　修理前　下から

ＣＡ４．　修理後　下から

ＣＡ５．　完成　エンブレムも綺麗になりました。

Ｅ．　測定・調整 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

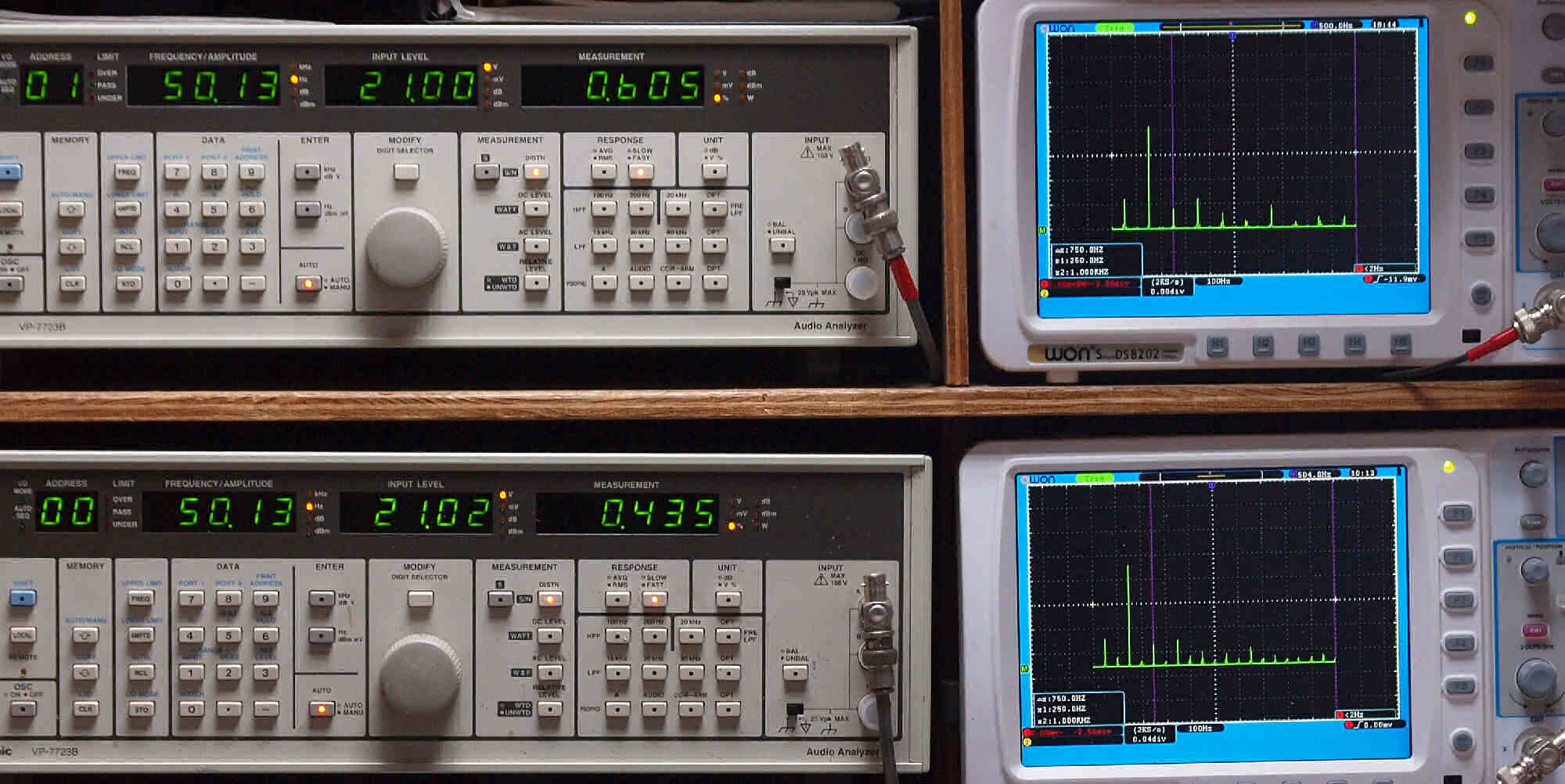

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．６１％％歪み。 　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．４４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．３６％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

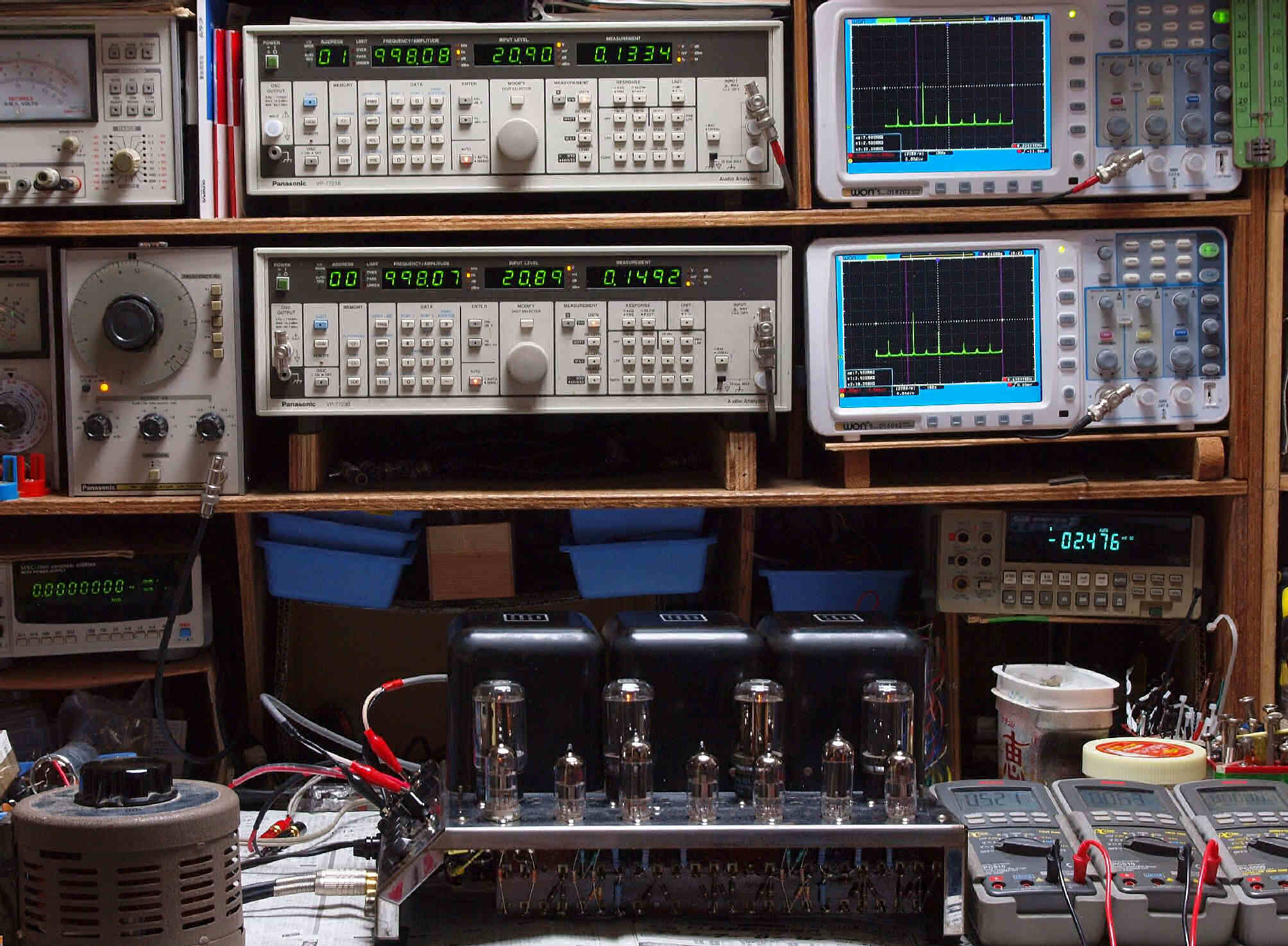

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１３％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１７％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１８％歪み。 　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２５％歪み。 　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．１２％歪み。 　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．２６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力　１．１％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力　０．８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４．　測定電源電圧＝１１５V、　その時のヒータ電圧＝６．３V。

Ｅ５．　２４時間エージング中

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

測定に挿入する前に、十分ヒーターを暖めて置く。

Ｕ１． 　付属真空管、左から「１２ＢＨ７」１本目、２本目。　「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　「１２ＡＵ７」相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

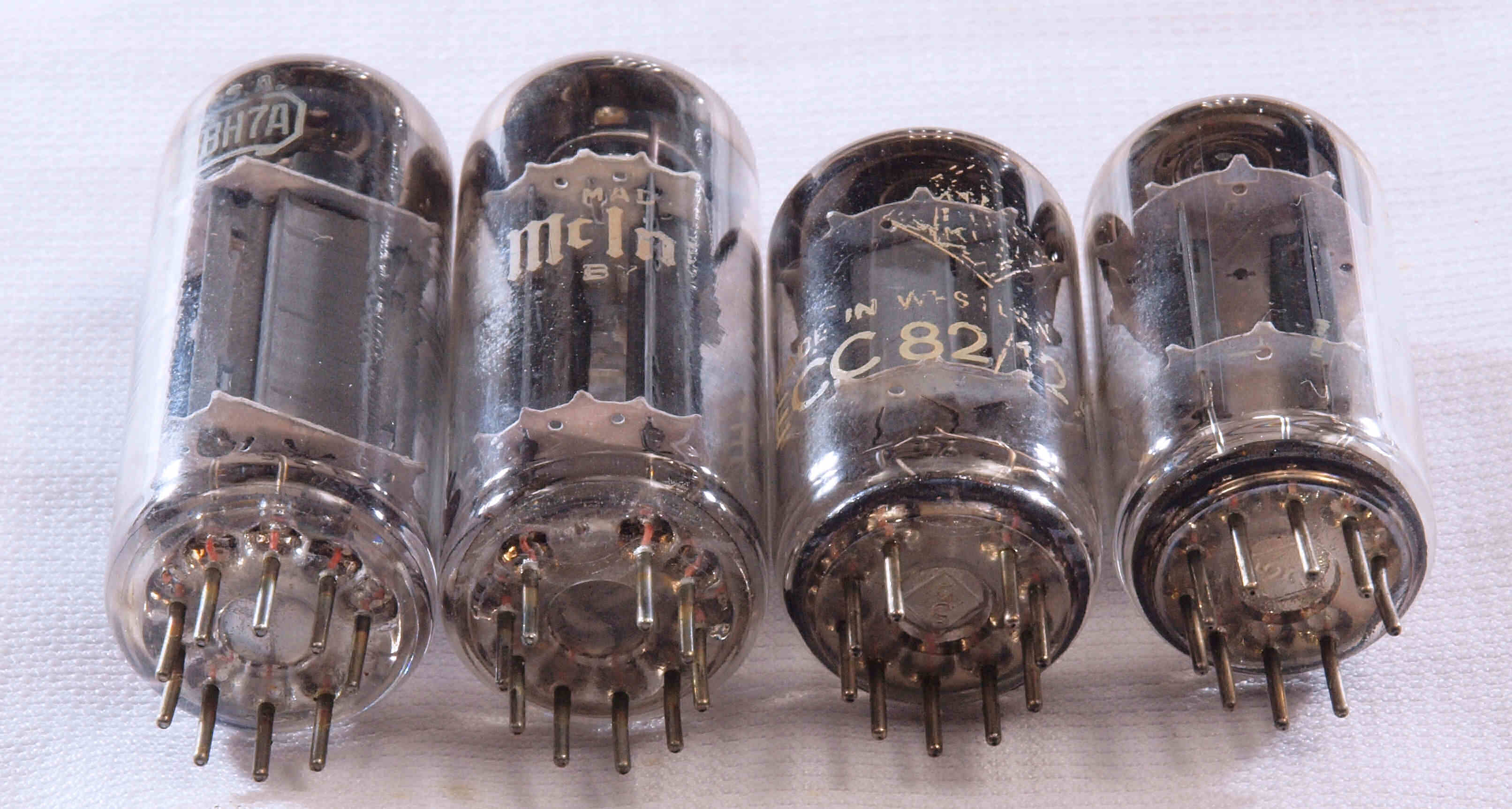

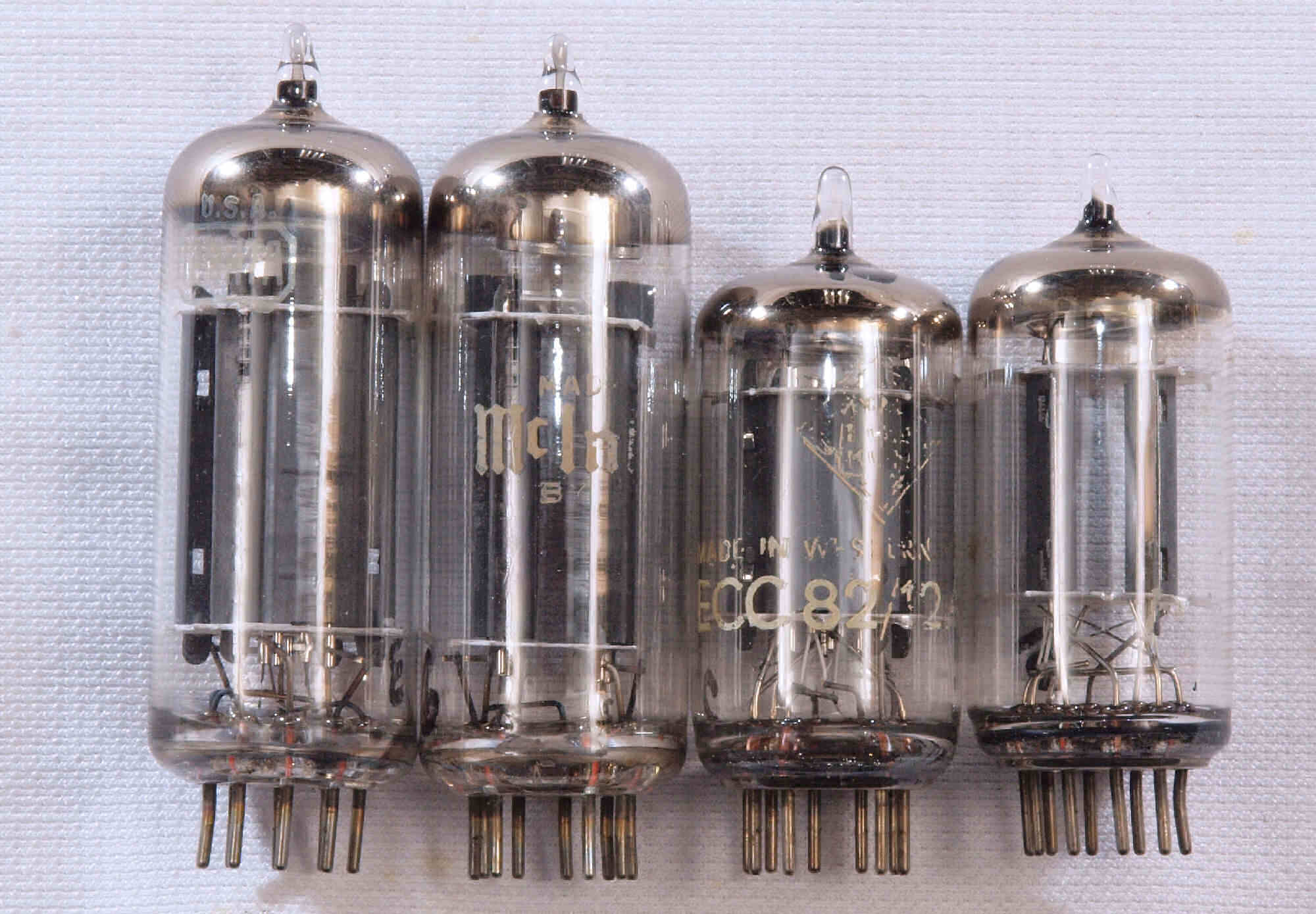

付属真空管、左から「１２ＢＨ７」１本目、２本目。　「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。

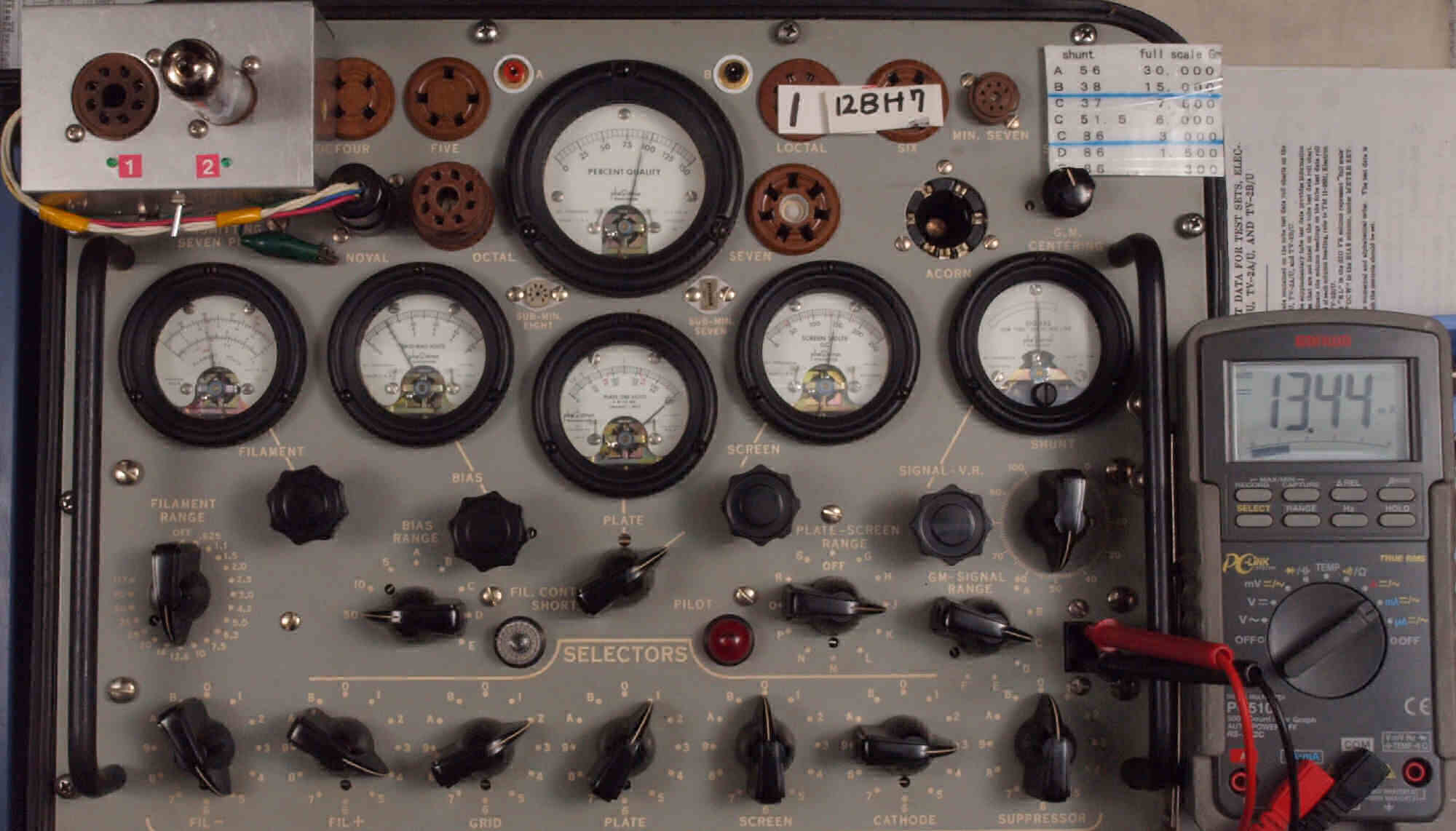

Ｕ１１．　付属真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝３６００μmho、Ｉｐ＝１３．４４ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

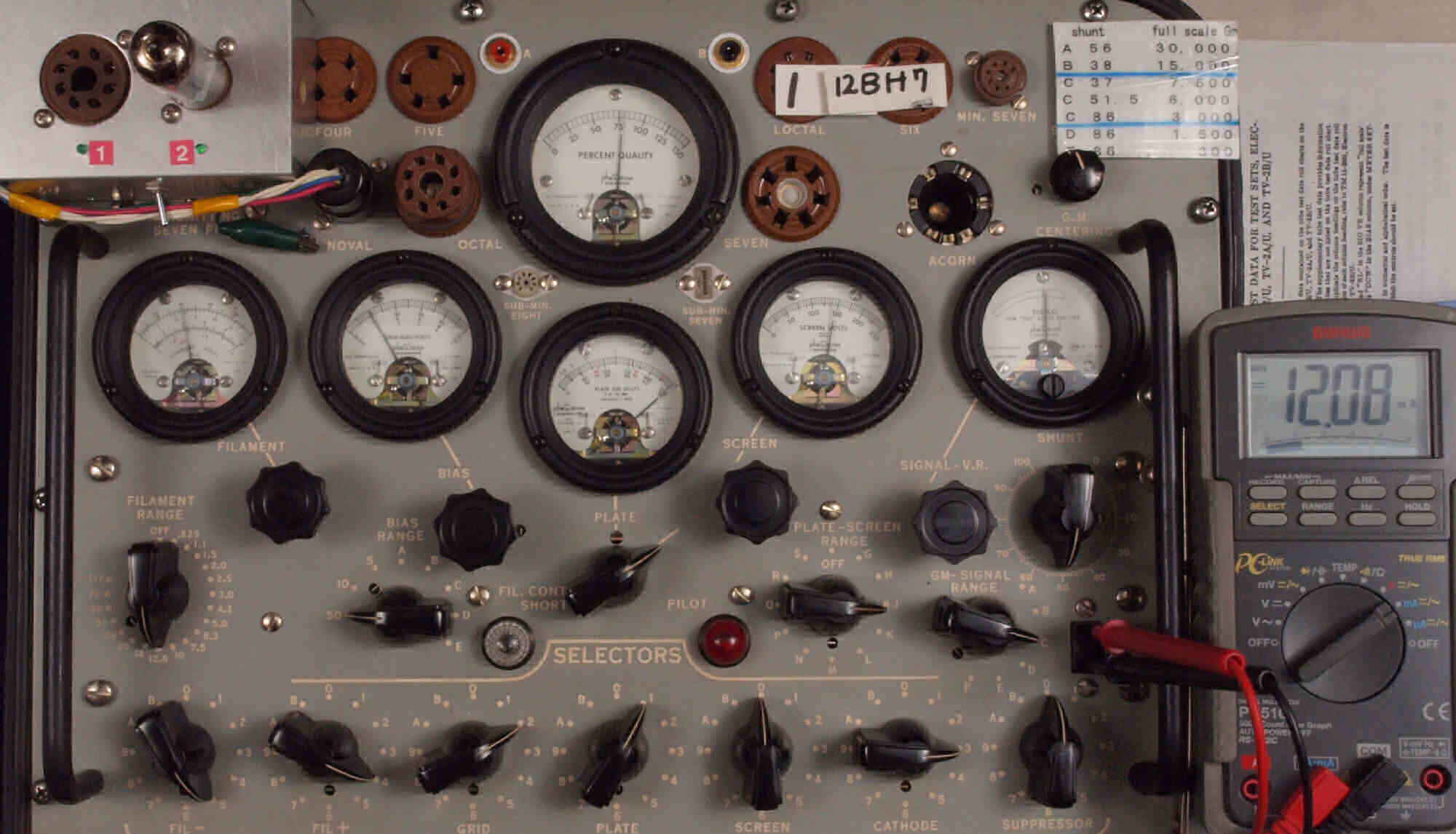

Ｕ１２．　付属真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝３２５０μmho、Ｉｐ＝１２．０８ｍＡ。

Ｕ２１．　付属真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝３９００μmho、Ｉｐ＝１６．３６ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ２２．　付属真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝３６００μmho、Ｉｐ＝１３．６９ｍＡ。

Ｕ３１．　付属真空管「ＥＣＣ８２」１本目ユニット１測定。　Gm＝３２００μmho、Ｉｐ＝１５．２１ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ３２．　付属真空管「ＥＣＣ８２」１本目ユニット２測定。　Gm＝３４００μmho、Ｉｐ＝１７．２４ｍＡ。

Ｕ４１．　付属真空管「ＥＣＣ８２」２本目ユニット１測定。　Gm＝２２００μmho、Ｉｐ＝１１．４ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

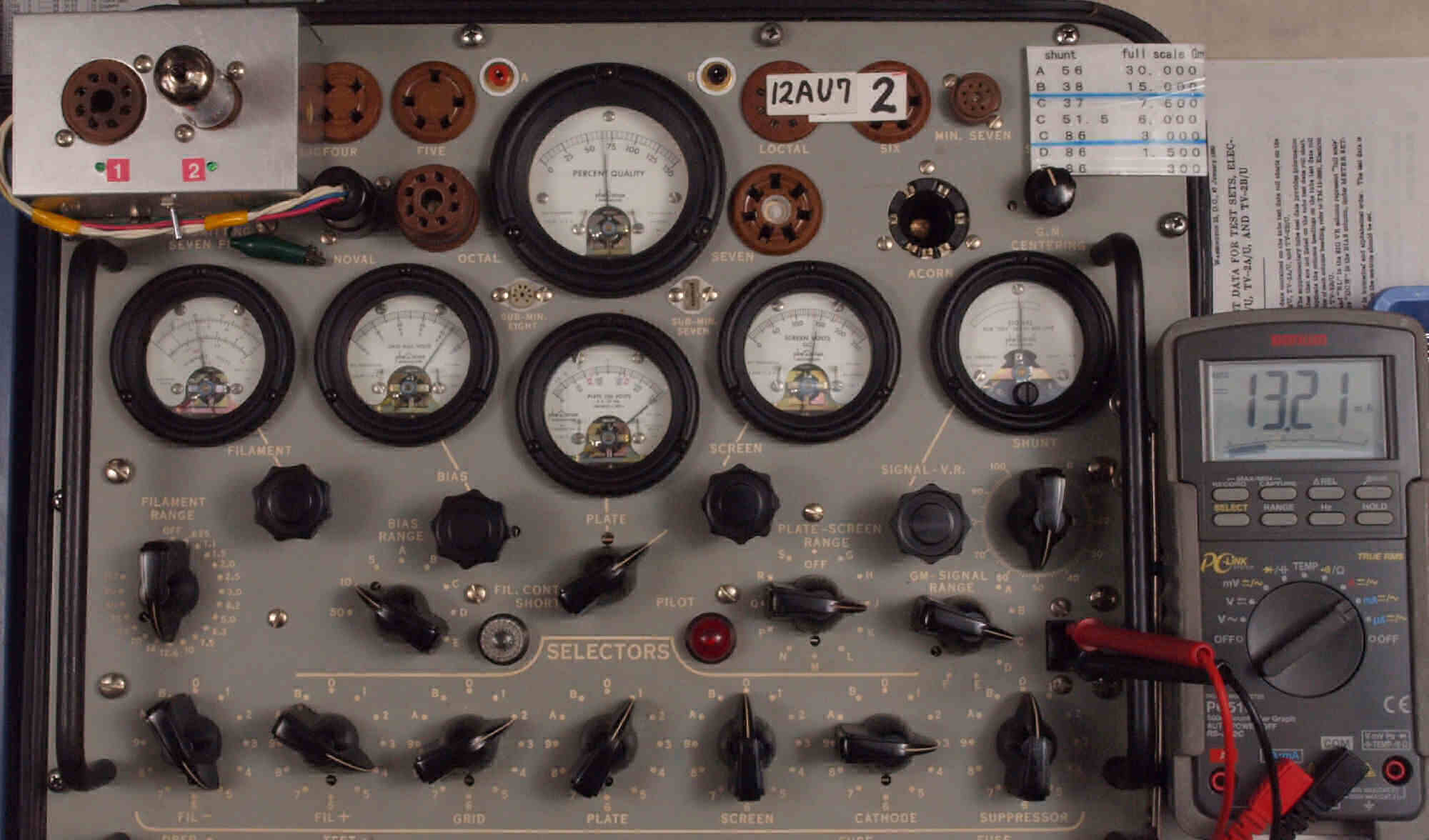

Ｕ４２．　付属真空管「ＥＣＣ８２」２本目ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝１３．２１ｍＡ。

Ｕ５．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。 　　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。

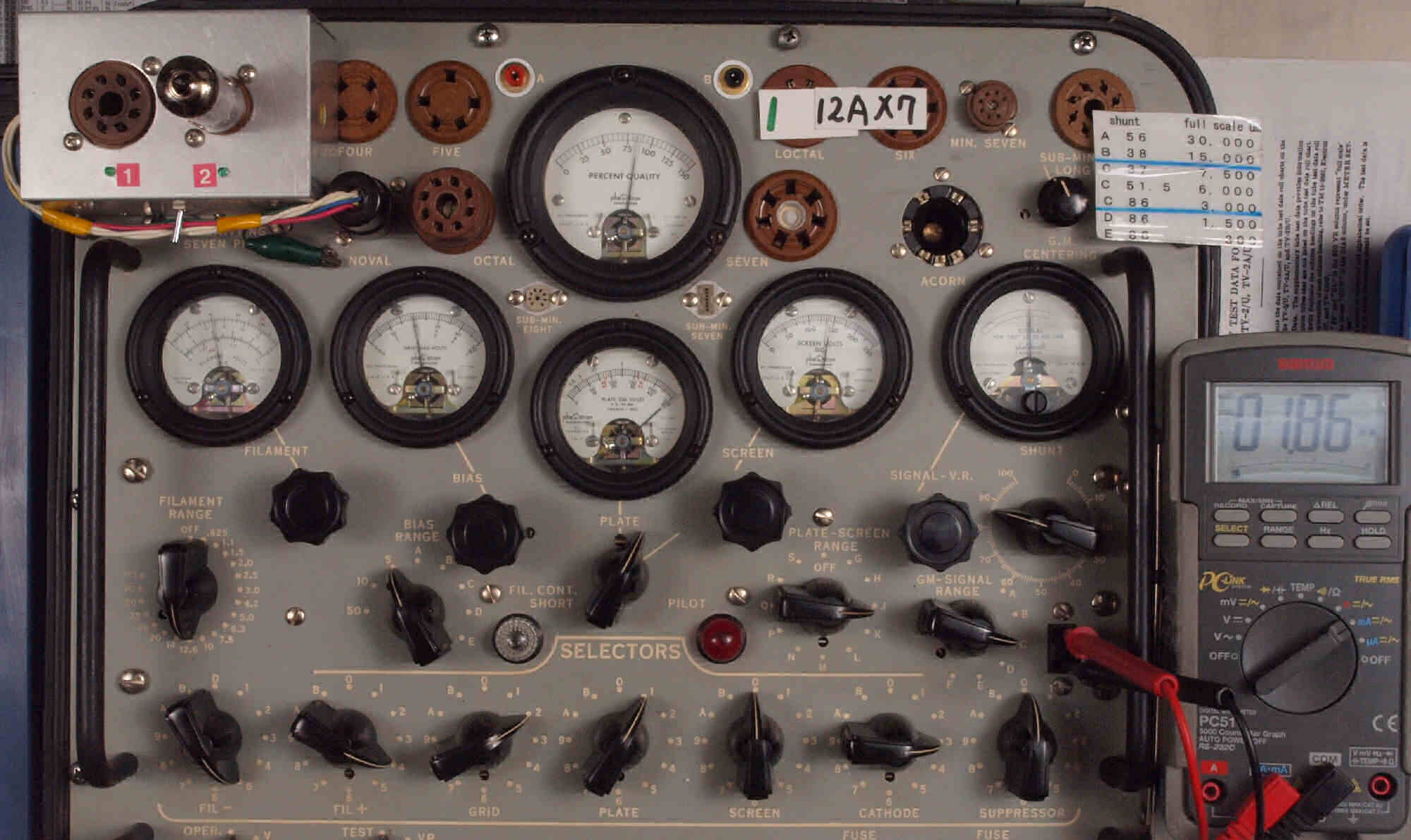

Ｕ５１．　付属真空管「１２ＡＸ７」１本目ユニット１測定。　Gm＝１７００μmho、Ｉｐ＝１．８６ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ５２．　付属真空管「１２ＡＸ７」１本目ユニット２測定。　Gm＝１６００μmho、Ｉｐ＝１．７２ｍＡ。

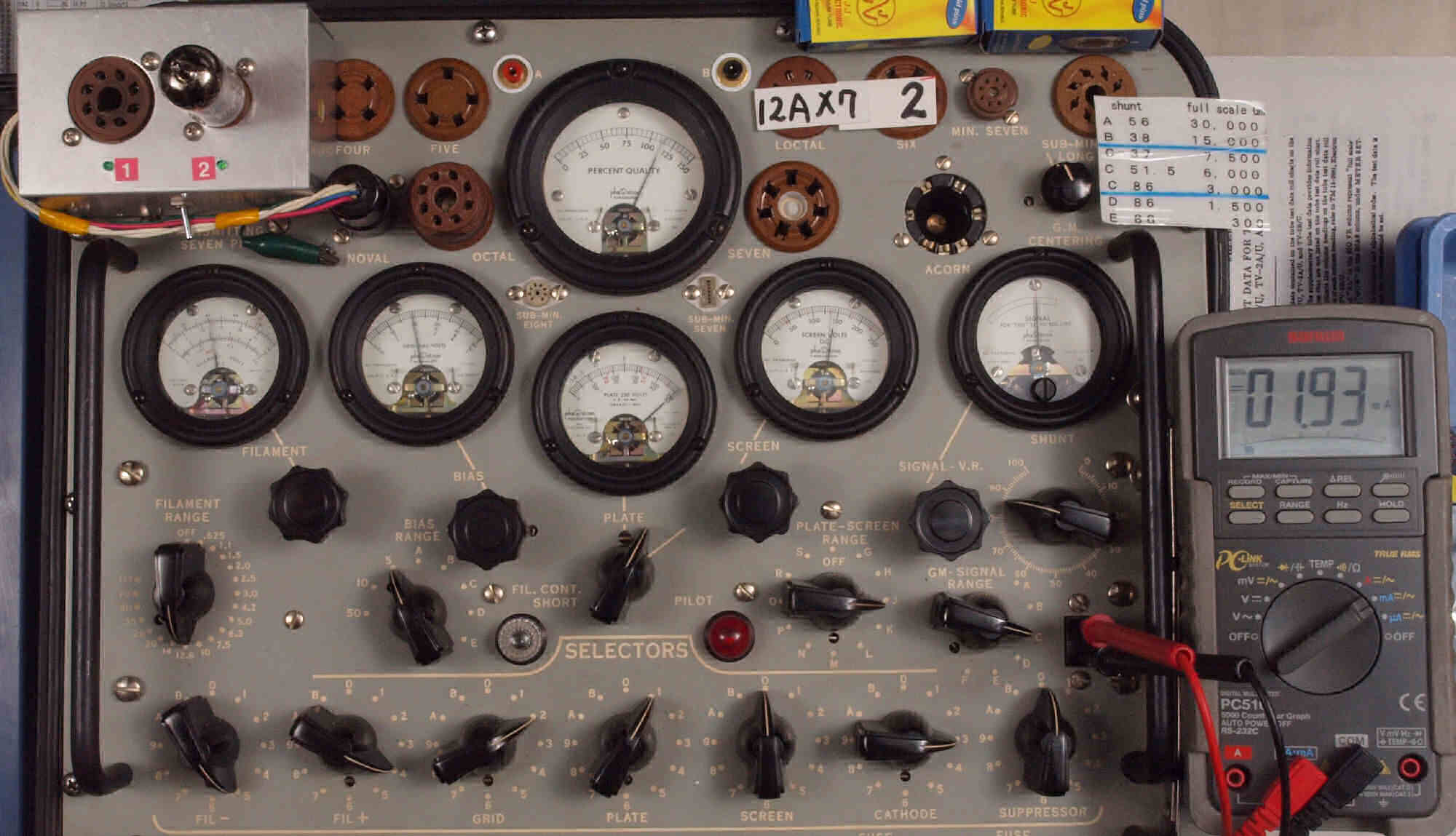

Ｕ６１．　付属真空管「１２ＡＸ７」２本目ユニット１測定。　Gm＝１７００μmho、Ｉｐ＝１．５２ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ６２．　付属真空管「１２ＡＸ７」２本目ユニット２測定。　Gm＝１７００μmho、Ｉｐ＝１．４５ｍＡ。

Ｕ７１．　付属真空管「１２ＡＸ７」３本目ユニット１測定。　Gm＝１５５０μmho、Ｉｐ＝１．５９ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

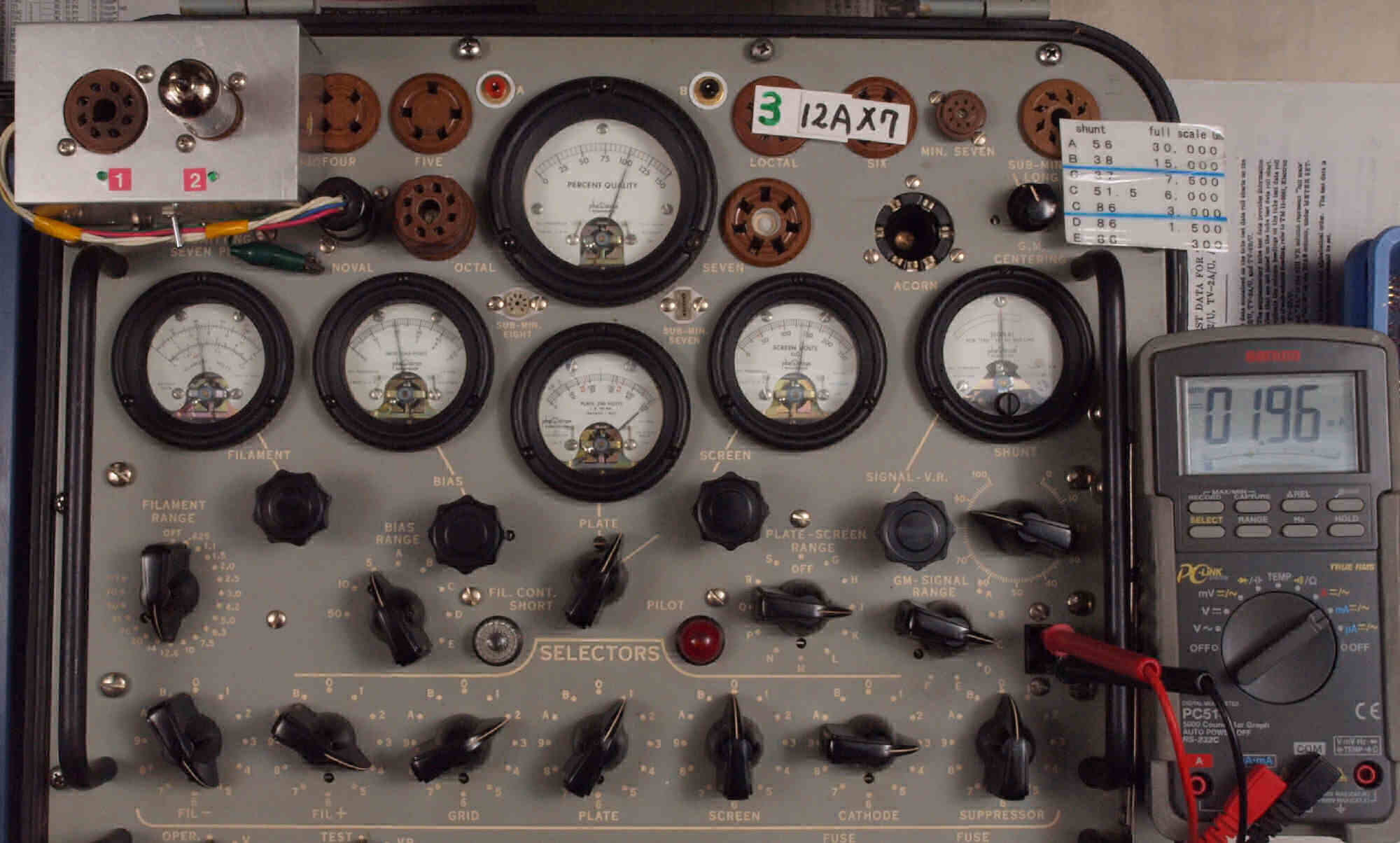

Ｕ７２．　付属真空管「１２ＡＸ７」３本目ユニット２測定。　Gm＝２０００μmho、Ｉｐ＝１．９６ｍＡ。

Ｕ８．　付属真空管「６Ｌ６ＧＣ」。　左から１本目．２本目．３本目．４本目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

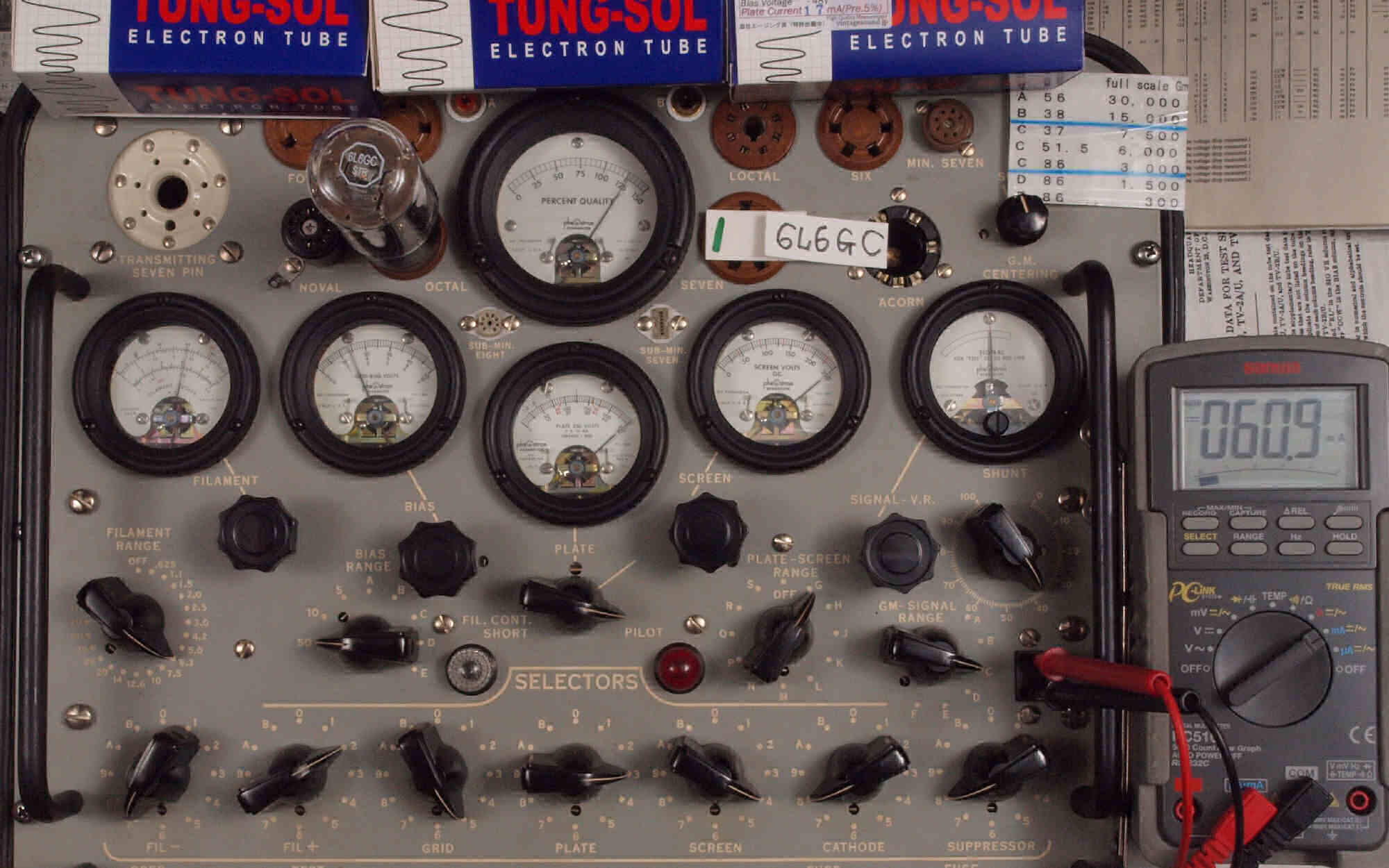

Ｕ８１．　付属真空管「６Ｌ６ＧＣ」１本目測定。　Ｇｍ＝７０００μmho、Ｉｐ＝６２．０ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

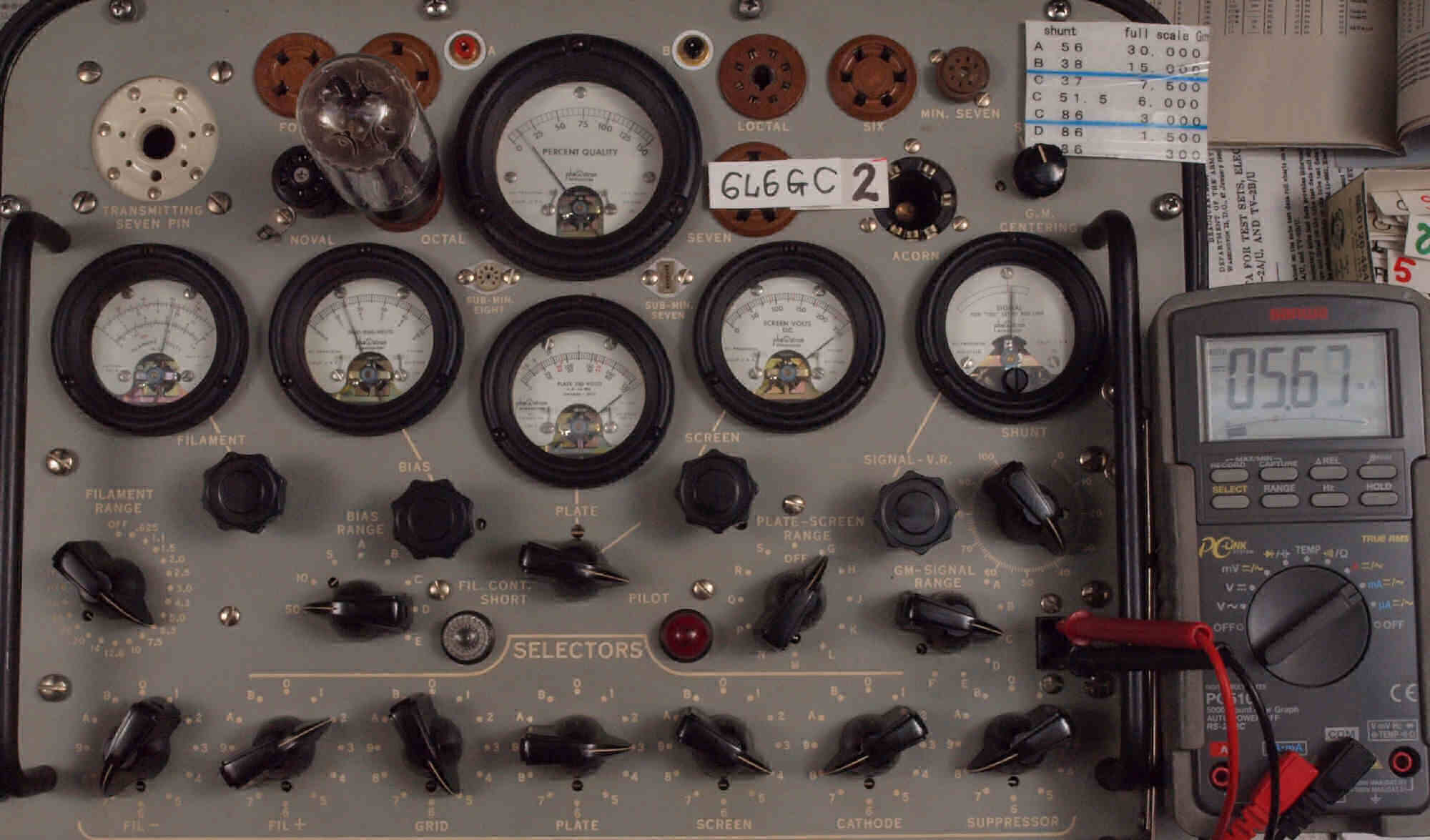

Ｕ８２．　付属真空管「６Ｌ６ＧＣ」２本目測定。　Ｇｍ＝５０μmho、Ｉｐ＝５．６７ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

Ｕ８３．　付属真空管「６Ｌ６ＧＣ」３本目測定。　Ｇｍ＝６１００μmho、Ｉｐ＝５９．２ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

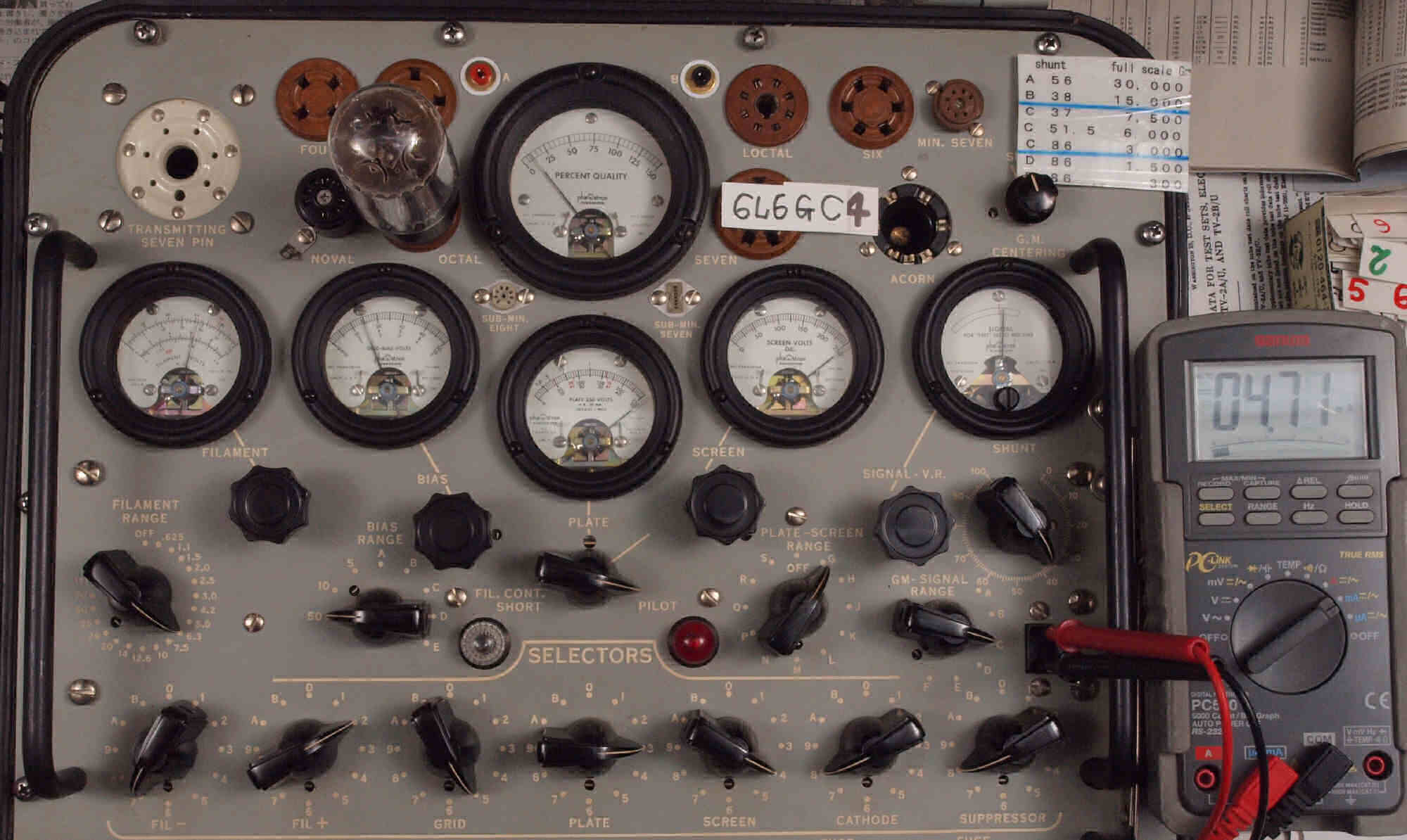

Ｕ８４．　付属真空管「６Ｌ６ＧＣ」４本目測定。　Ｇｍ＝５０μmho、Ｉｐ＝４．７１ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

V．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定

V１． 　ユーザー購入真空管、左から「１２ＢＨ７」１本目、２本目。 　　　　　ヴィンテージサウンドにて　２本マッチ中ゲイン、　購入価格＝６０００円。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管、左から「１２ＢＨ７」１本目、２本目。

V１１．　購入真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４２００μmho、Ｉｐ＝１８．３４ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

V１２．　購入真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４２００μmho、Ｉｐ＝１９．３５ｍＡ。

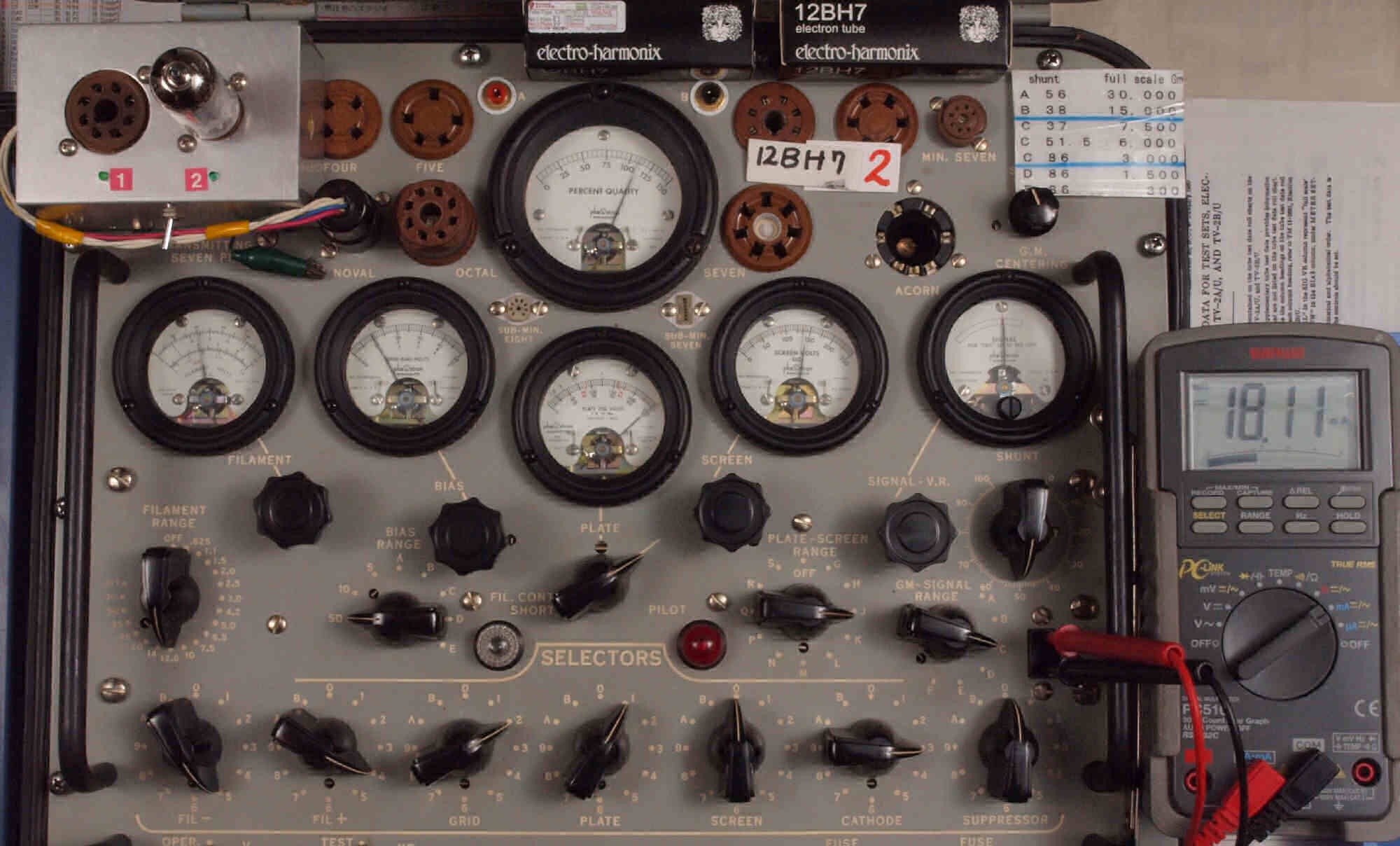

V２１．　購入真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝４４００μmho、Ｉｐ＝１８．１１ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

V２２．　購入真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝４４００μmho、Ｉｐ＝１９．９ｍＡ。

V３． 　ユーザー購入真空管、左から「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。 　　　　　ヴィンテージサウンドにて　２本マッチ中ゲイン、　購入価格＝４８００円。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　「１２ＡＵ７」相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管、左から「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。

V３１．　購入真空管「ＥＣＣ８２」１本目ユニット１測定。　Gm＝３６００μmho、Ｉｐ＝１９．２６ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

V３２．　購入真空管「ＥＣＣ８２」１本目ユニット２測定。　Gm＝３４００μmho、Ｉｐ＝１９．０９ｍＡ。

V４１．　購入真空管「ＥＣＣ８２」２本目ユニット１測定。　Gm＝３２００μmho、Ｉｐ＝１４．６４ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

V４２．　購入真空管「ＥＣＣ８２」２本目ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝１１．４９ｍＡ。

V５．　ユーザー購入真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。 　　　　　ヴィンテージサウンドにて　３本マッチ中ゲイン、　購入価格＝１４，６００円。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。

V５１．　購入真空管「１２ＡＸ７」１本目ユニット１測定。　Gm＝２１００μmho、Ｉｐ＝１．８４ｍＡ。 　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

V５２．　購入真空管「１２ＡＸ７」１本目ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝１．８ｍＡ。

V６１．　購入真空管「１２ＡＸ７」２本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝２．０８ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

V６２．　購入真空管「１２ＡＸ７」２本目ユニット２測定。　Gm＝２３００μmho、Ｉｐ＝１．９３ｍＡ。

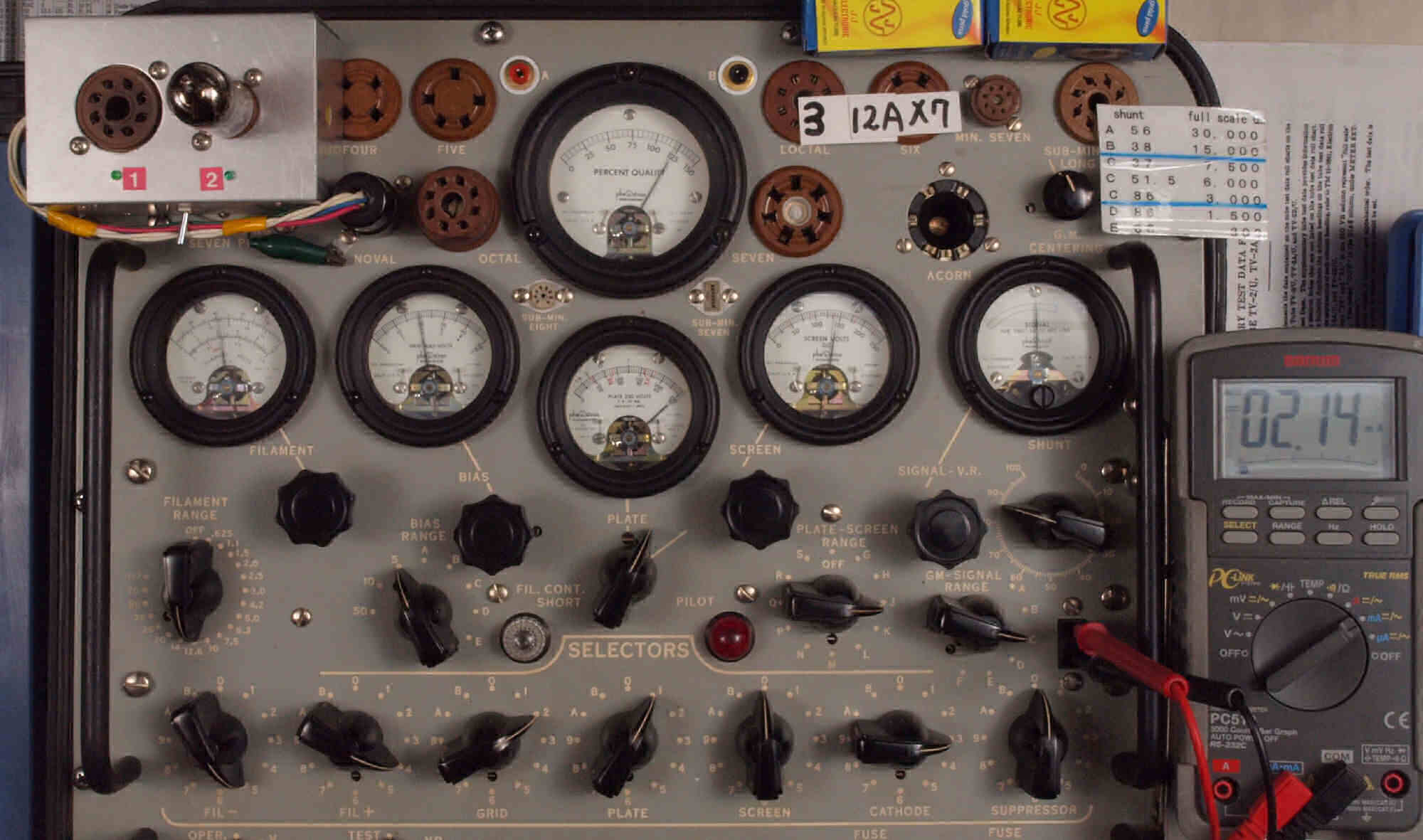

V７１．　購入真空管「１２ＡＸ７」３本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝２．１４ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

V７２．　購入真空管「１２ＡＸ７」３本目ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝１．９０ｍＡ。

V８．　ユーザー購入真空管「６Ｌ６ＧＣ」。 　　　　　　　　　ヴィンテージサウンドにて　４本マッチ中パワー、　購入価格＝１６，５００円。 　　　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

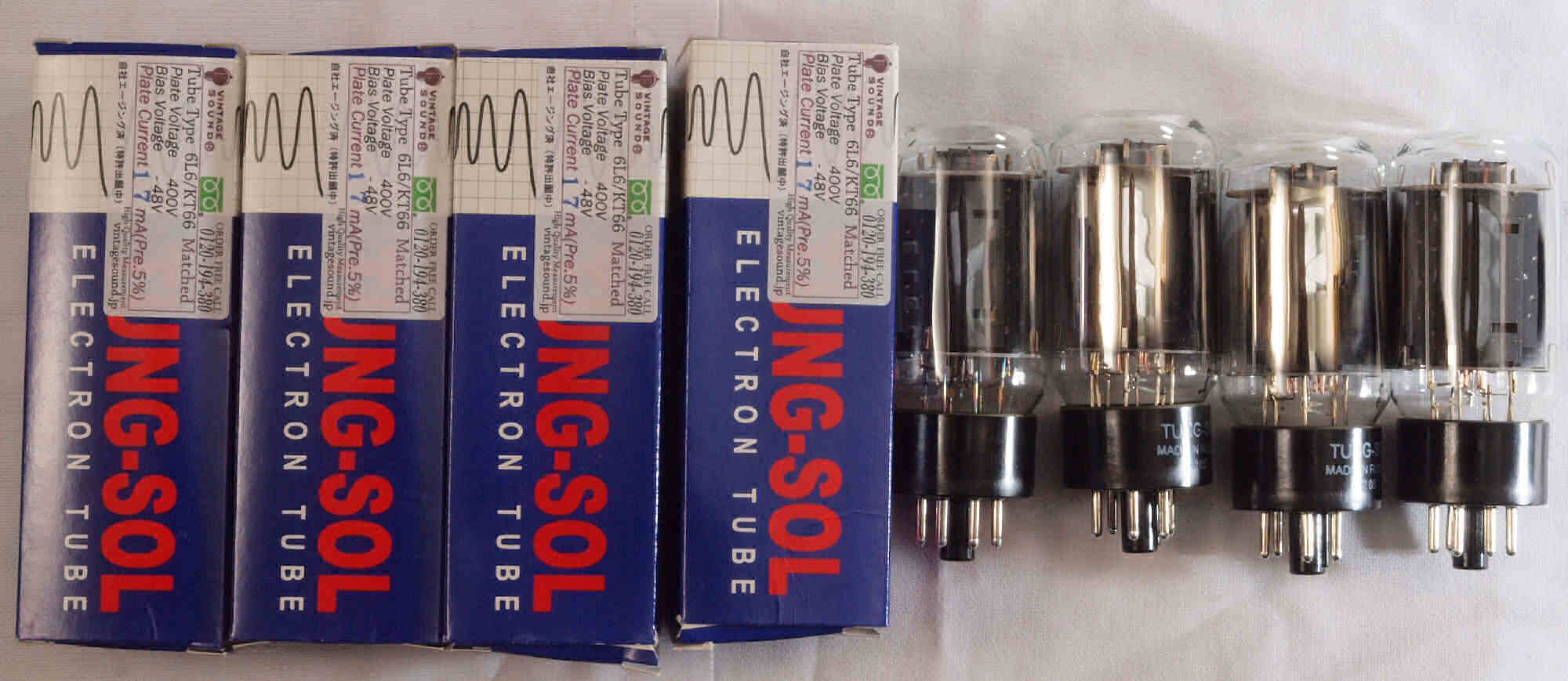

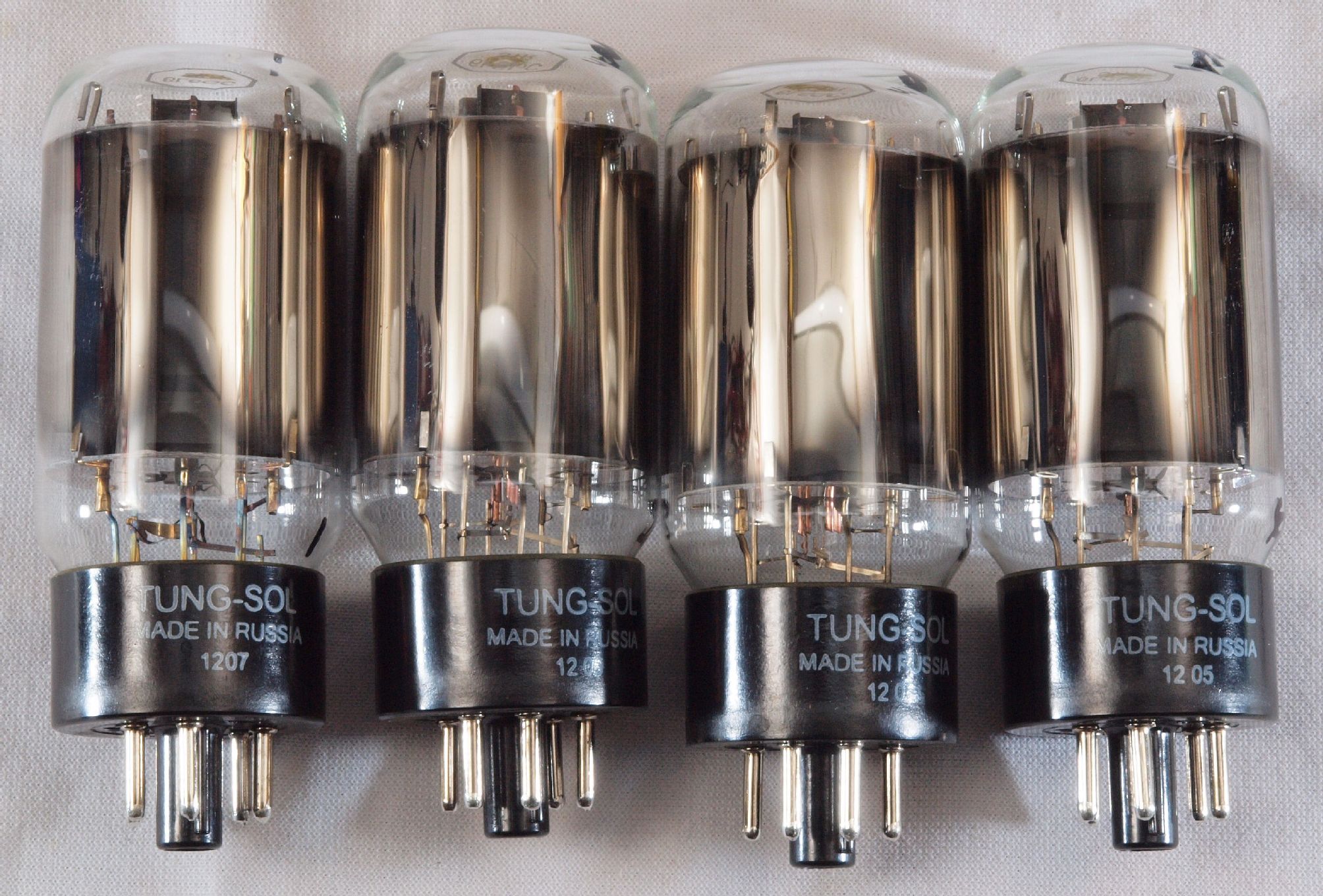

購入真空管「６Ｌ６ＧＣ」。　左から１本目．２本目．３本目．４本目。

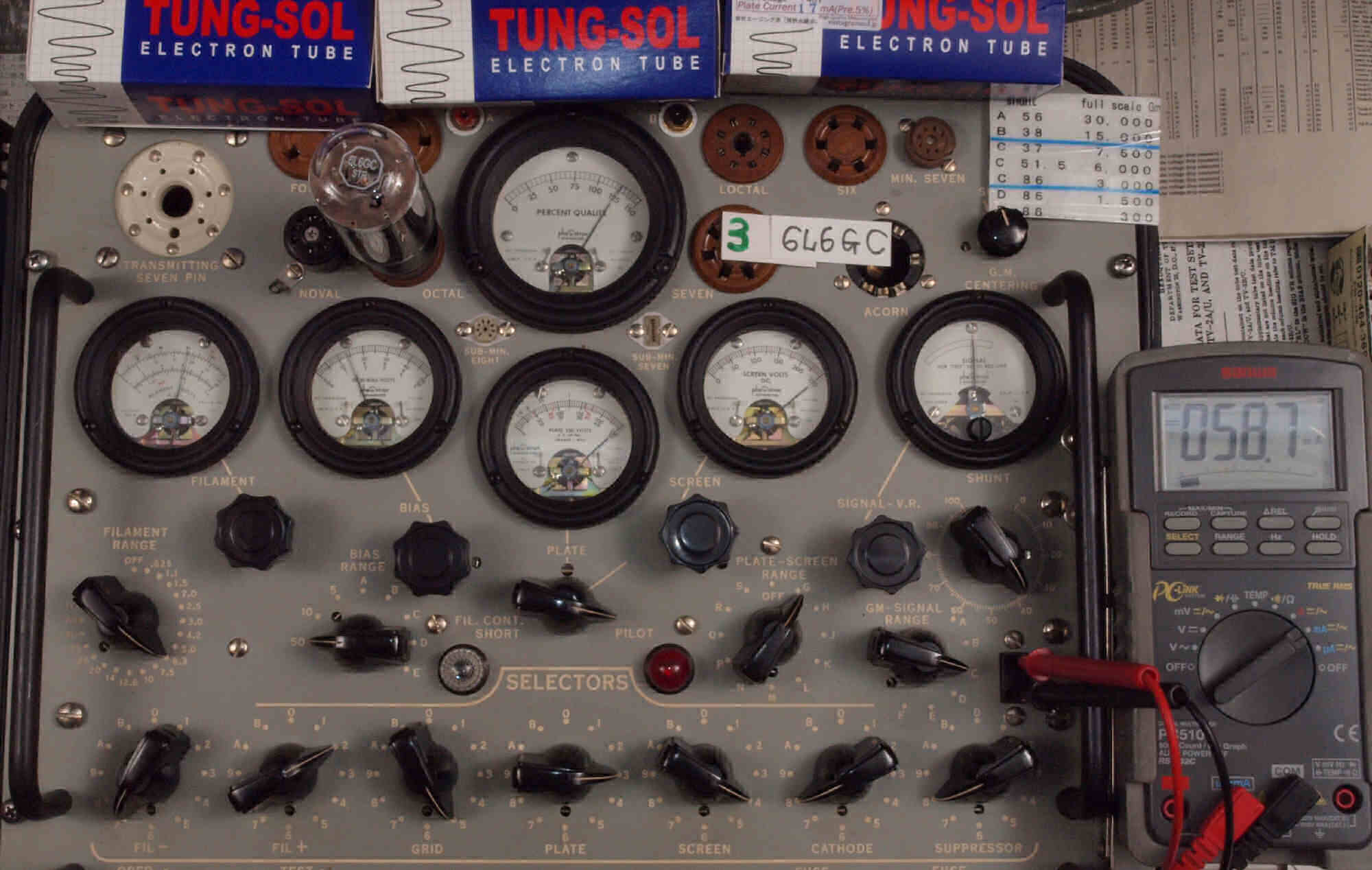

V８１．　購入真空管「６Ｌ６ＧＣ」１本目測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝６０．０９ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

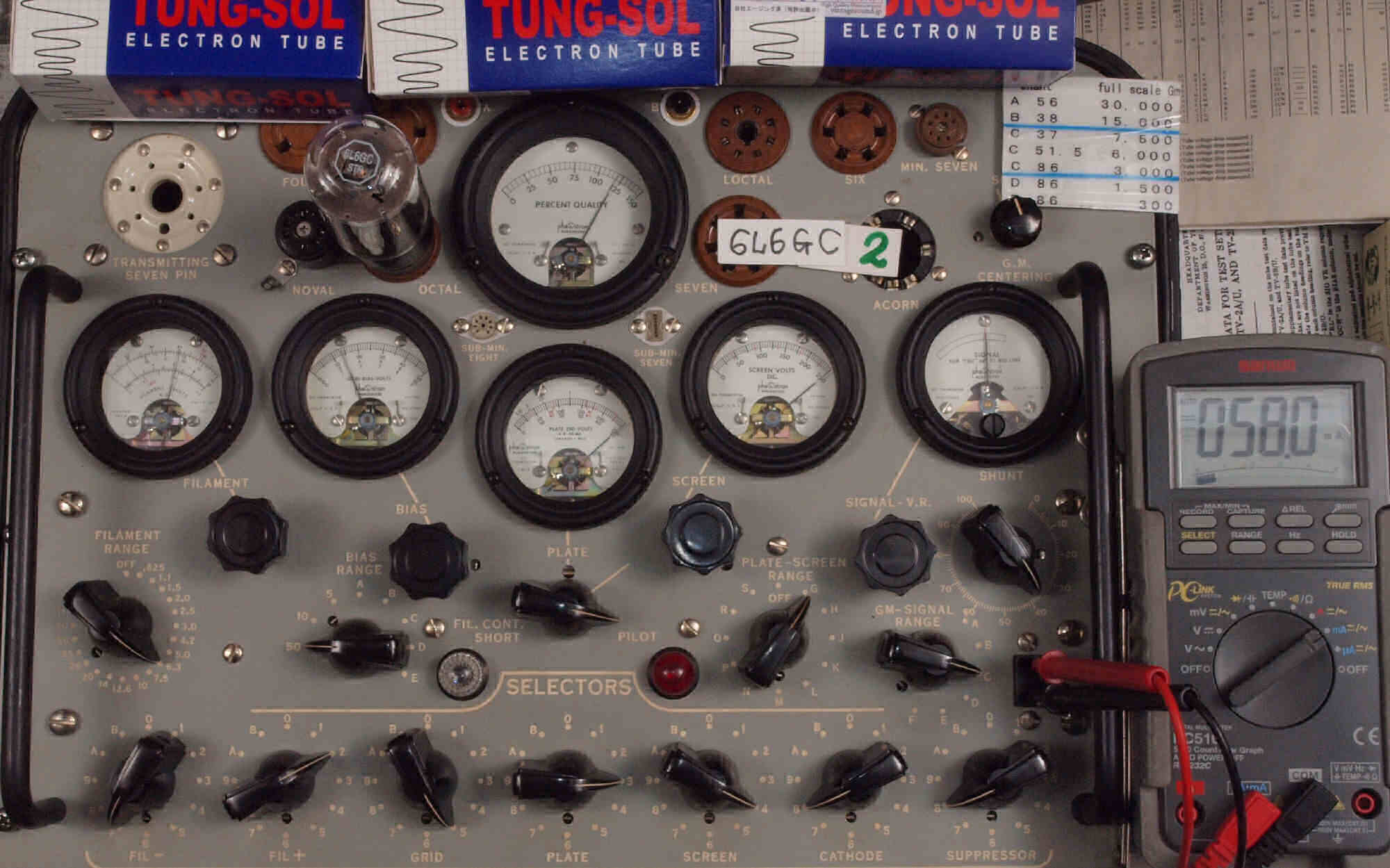

V８２．　購入真空管「６Ｌ６ＧＣ」２本目測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５８．０ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

V８３．　購入真空管「６Ｌ６ＧＣ」３本目測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５８．７ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

V８４．　購入真空管「６Ｌ６ＧＣ」４本目測定。　Ｇｍ＝６０５０μmho、Ｉｐ＝５８．２ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

Ｋ．　裏ケースとボンネットの塗装 Ｋ１．　塗装中　ボンネットとエンブレム。

Ｋ２．　塗装中　下ケース（蓋）。

Ｋ３．　塗装中　炎天下にさらし、焼き付ける。

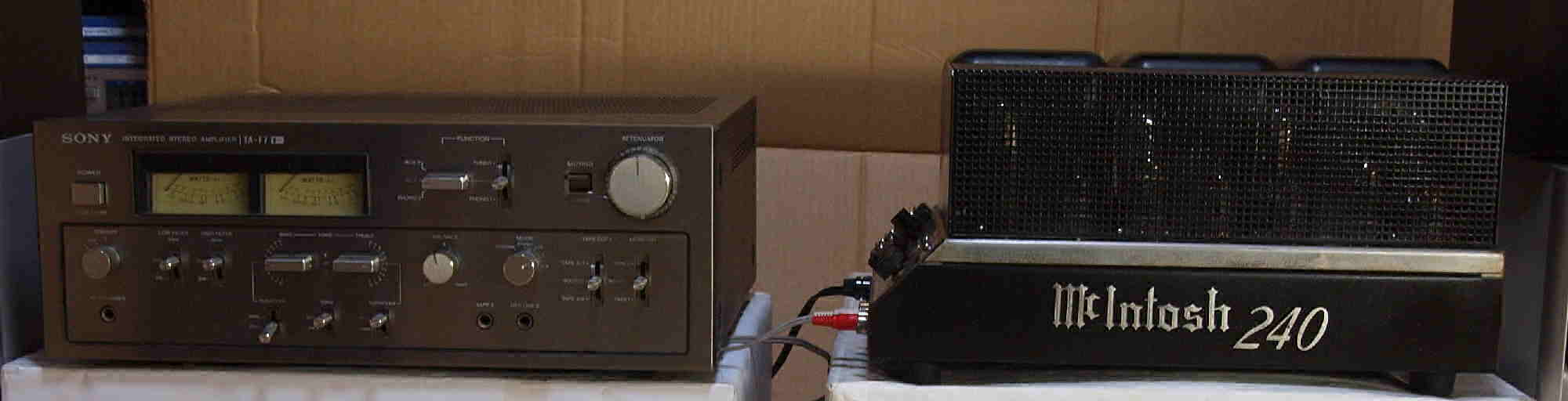

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｙ２．　設置状況、　右側から見る。

Ｙ３．　設置状況、　左側から見る。

Ｙ４．　設置状況、プリはLUXMAN CL-35mk、上は１１７Vへの昇圧電源。

Ｙ５．　設置状況、レコードプレヤー等。

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC240 定格出力 Stereo＝40W＋40W（4Ω、8Ω、16Ω） Mono＝　80W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜40ｋＨｚ/+0,-0.1dB 16Ｈｚ〜60ｋＨｚ/+0,-0.5dB 10Ｈｚ〜100ｋＨｚ/+0,-1dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　2V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝12AX7、12AU7、12BH7、12AX7 出力管　＝6L6GC (7027A)×4 消費電力 145W 最大外形寸法 幅３９０mm×高さ１９８mm×奥行２６４mm 重量 ２２.２kg
