Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．　４台目修理記録

プリアンプは　ＭｃIｎｔｏｓｈ　Ｃ２２．　７台目　平成２７年２月５日到着　　　　　２月２４日完成

A．　修理前の状況 オーバーホール修理。 Ｔ．　修理前の測定 B．　原因 経年劣化。 Ｃ．　修理状況 終段（６Ｌ６ＧＣ）ソケット交換。 前段ＭＴ管ソケット交換。 ブロックコンを含む電解コンデンサ−交換。 フイルムコンデンサ−交換。 整流ダイオード交換。 配線手直し、補強。 ゴム足交換 電源コード交換 SP接続端子の交換。 １部ＲＣＡ端子（テフロン絶縁）交換。 U．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６Ｌ６ＧＣ　Ｇｍ、ＩＰ測定。 １２ＢＨ７、１２ＡＵ７　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 ７０２７　Ｇｍ、ＩＰ測定。 １２ＢＨ７（ＥＣＣ９９）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 テフロン製ＵＳ金メッキソケット　　　　　　　　　４個。 テフロン製ＭＴ９ピン金メッキソケット　　　　　　７個 。 電解コンデンサ−　　　　　　　　　　　　　　　　１１個。 フイルムコンデンサー　　　　　　　　　　　　　　１６個 。 整流ダイオード　　　　　　　　　　　　　　　　　　３個。 ゴム足　　　　　　　　　　　　　　　　　　　　　　　４個。 中古電源コード　　　　　　　　　　　　　　　　　　１本。 ブロック電解コンデンサ−　　　　　　　　　　　　４本、TMC＋Cerafin選択。 SP接続端子　　　　　　　　　　　　　　　　　　　　２個。 ＲＣＡ端子（テフロン絶縁）　　　　　　　　　　１組２個。 Ｅ．　調整・測定 Ｆ．　修理費　　１６０，０００円　　　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　　　「但し、終段真空管７０２７　４本以外は別途」 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより） このクラスの６Ｌ６ＧＣは良質な物を選択すること。 又、前段の１２ＡＸ７／１２ＢＨ７と直結なので、此方も同様の配慮が必要。

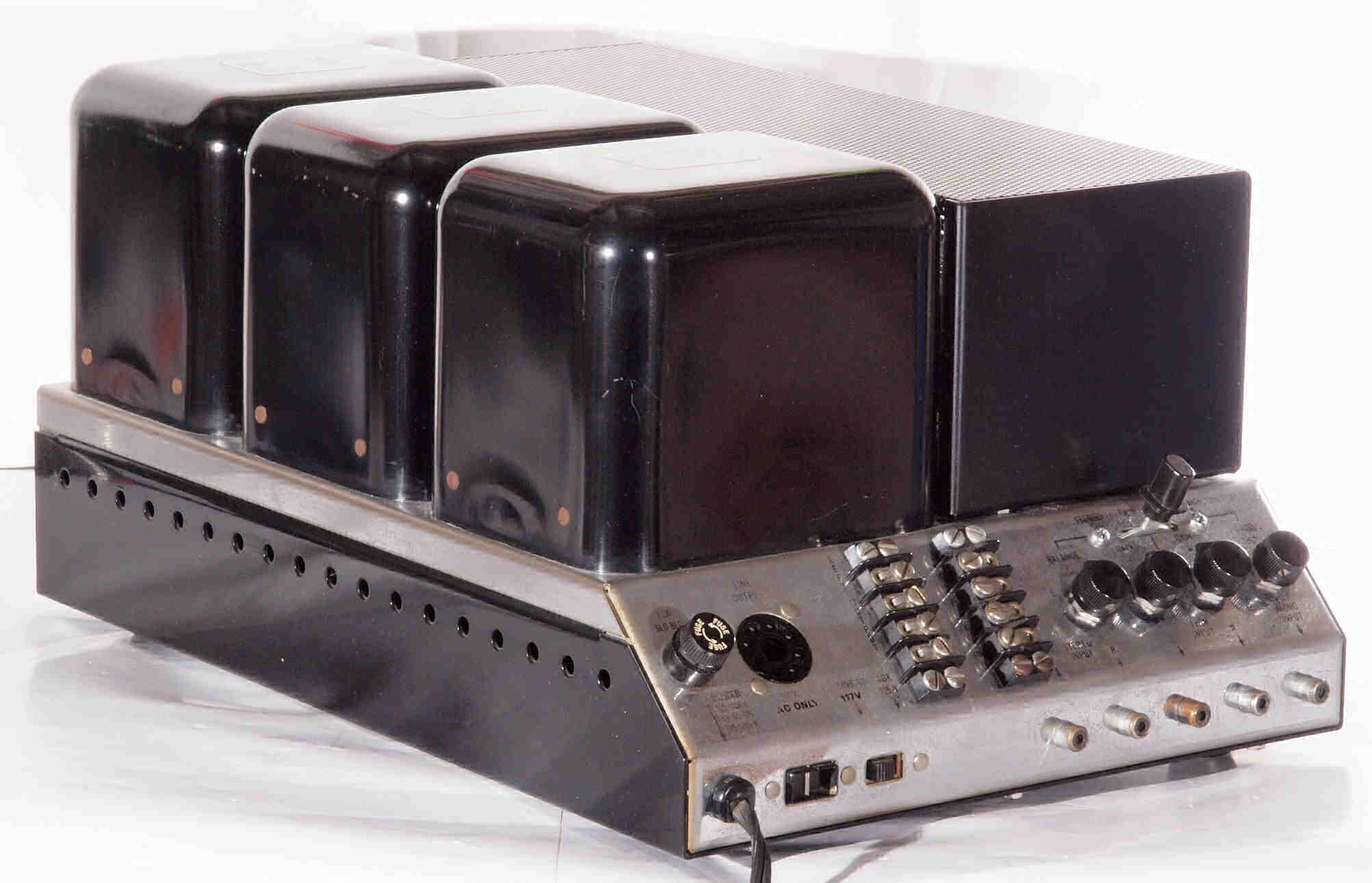

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　ボンネットを外し、前から見る。

Ａ１３．　点検中　前右から見る

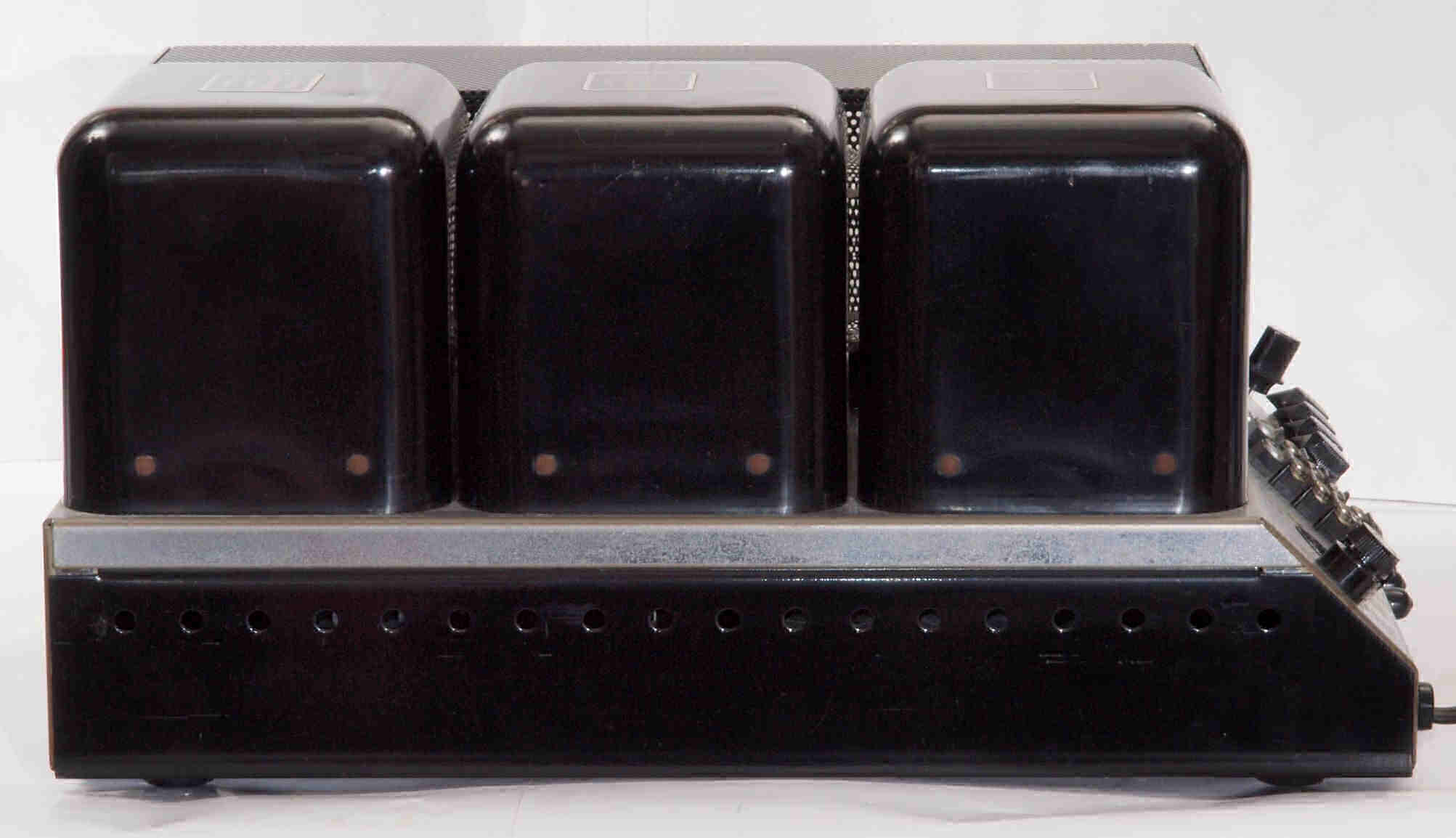

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　ボンネットを外し、後左から見る

Ａ１６．　点検中　上から見る

Ａ１７．　点検中　ボンネットを外し、上から見る

Ａ１８．　点検中　ボンネット・真空管を外し、上から見る

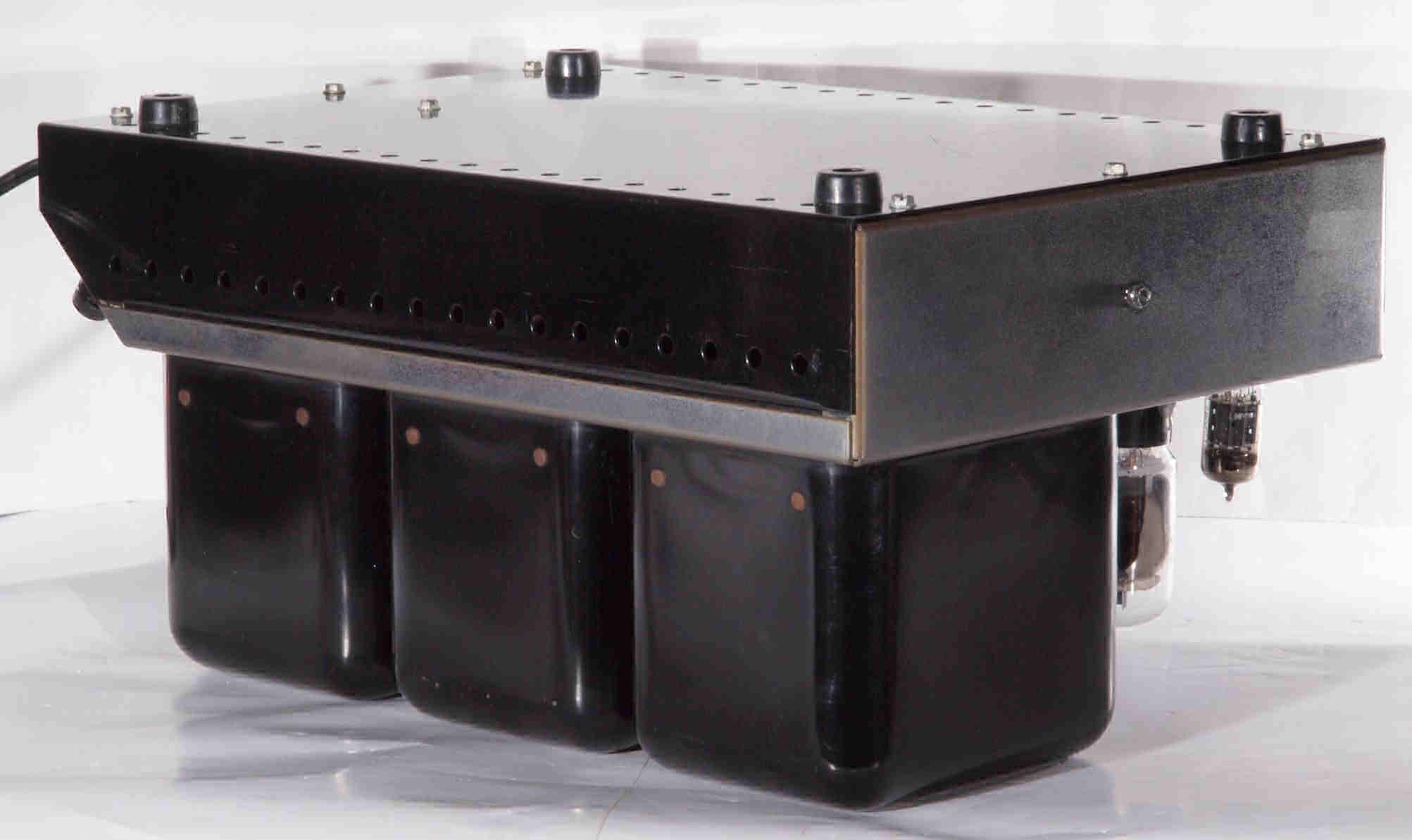

Ａ２１．　点検中　下前から見る

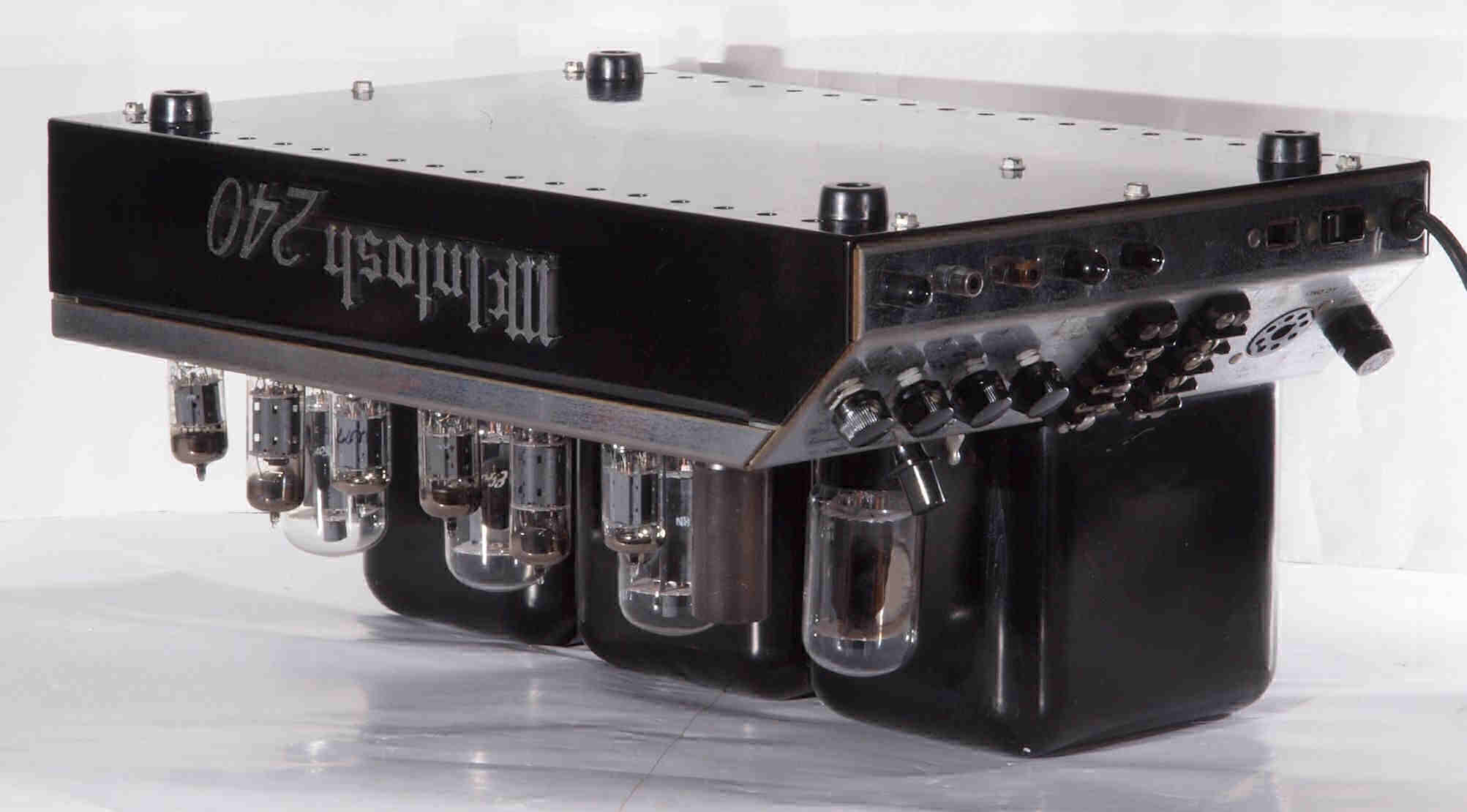

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

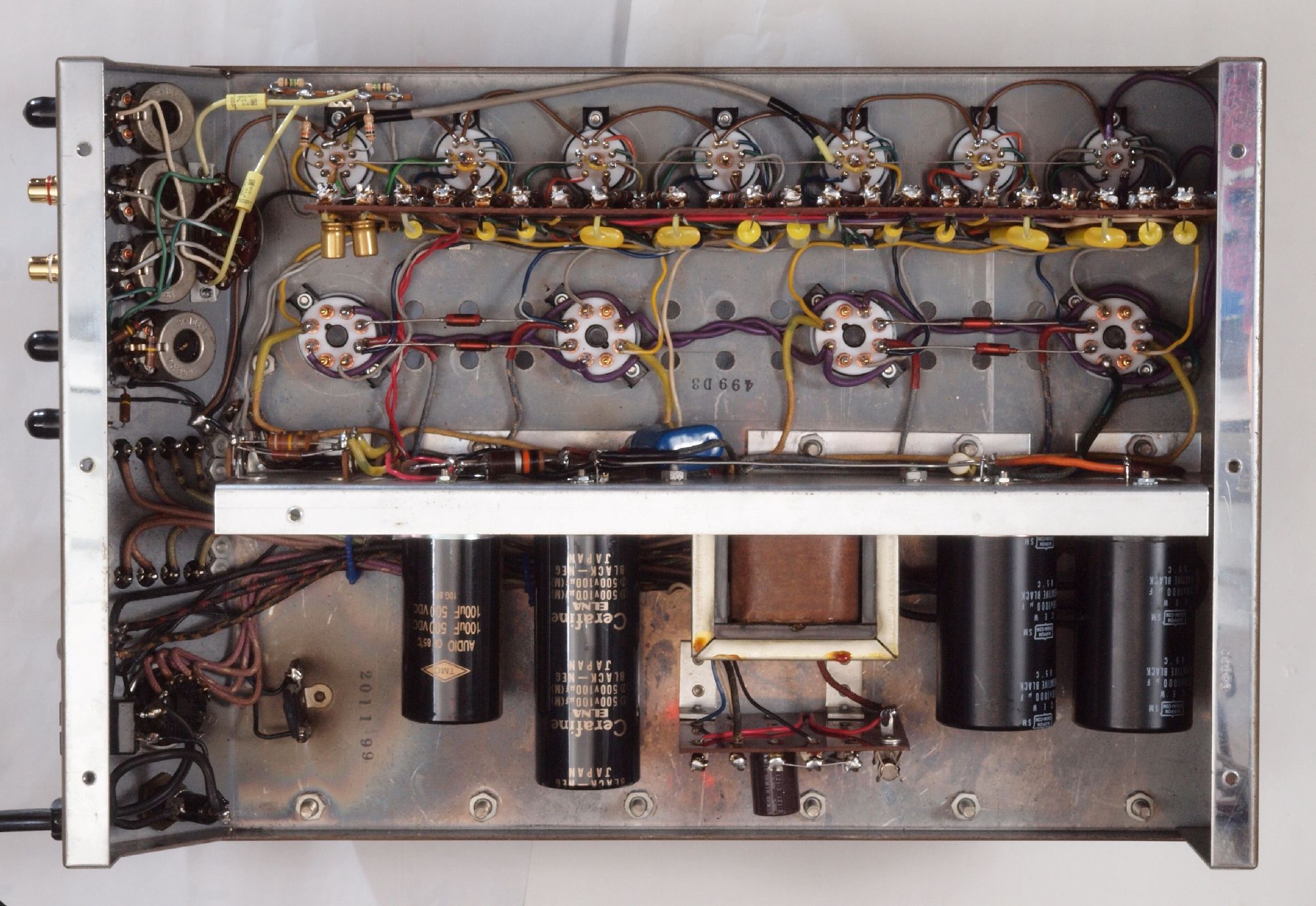

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ２７．　点検中　整流基板、下から見る

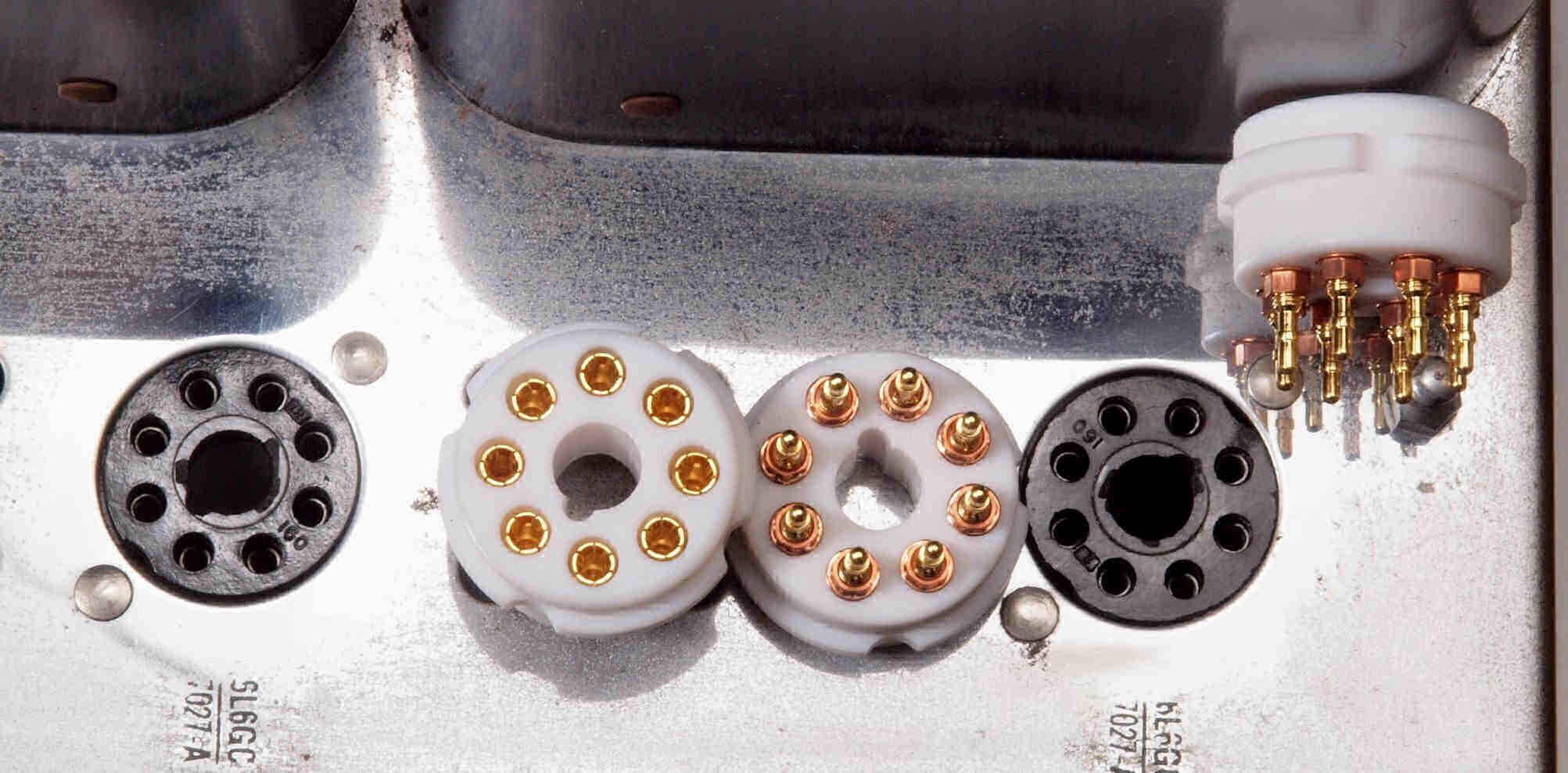

Ａ３１．　点検中　６Ｌ６ＧＣのＧＴソケット。　放熱の良いテフロン絶縁製を使用する。

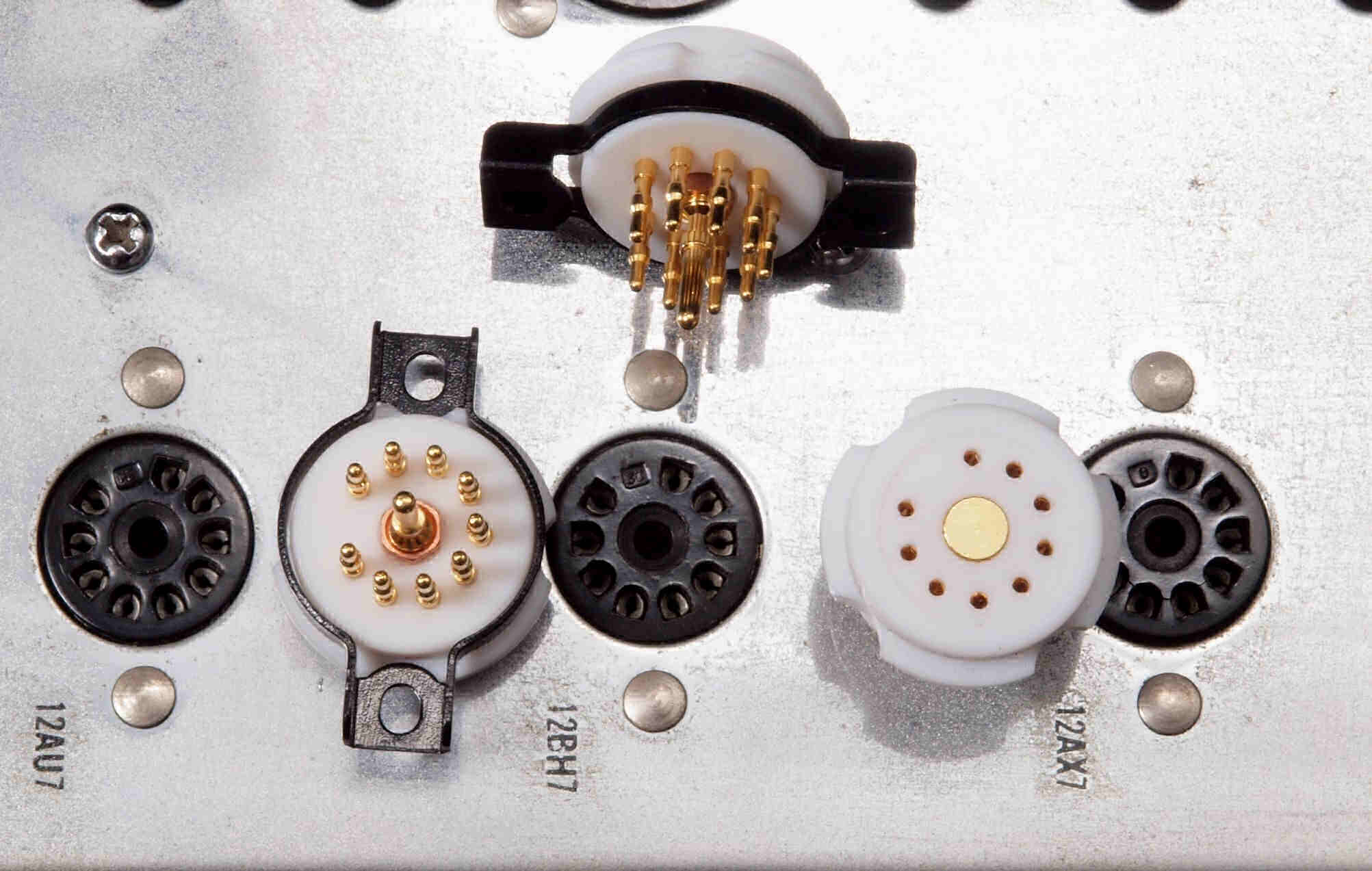

Ａ３２．　点検中　ＭＴ９ピンソケット比較。　ピン型電極、テフロン絶縁製を使用出来る。こちらを選択。

Ａ３３．　点検中　ＭＴ９ピンソケット比較。　テフロン絶縁製を使用出来る。

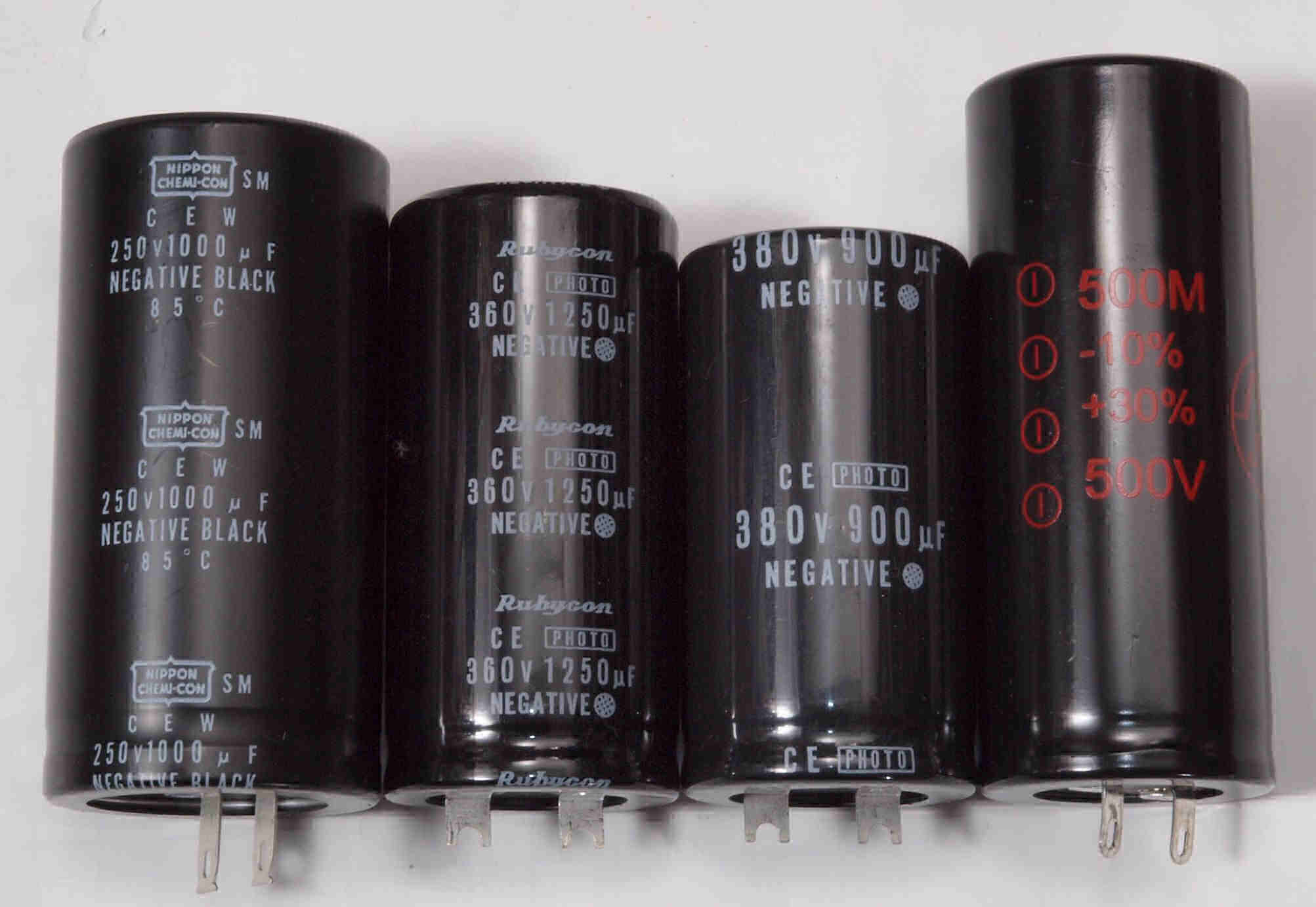

Ａ４１．　点検中　倍電圧整流に使用する電解コンデンサー。　下記から選択可能。 　　　　　　　　　　　　左から　１０００μ／２５０ＷＶ、　１２５０μ／３６０ＷＶ、　９００μ／３８０ＷＶ、　５００μ／５００ＷＶ。　　　　　　　　　　　　付いているのは　２５０μ／２５０ＷＶ。１０００μ／２５０ＷＶ選択。

Ａ４２．　点検中　整流に使用する電解コンデンサー。　下記から選択可能。　TMC＋Cerafin選択。

Ａ５１．　点検中　下蓋の足比較。

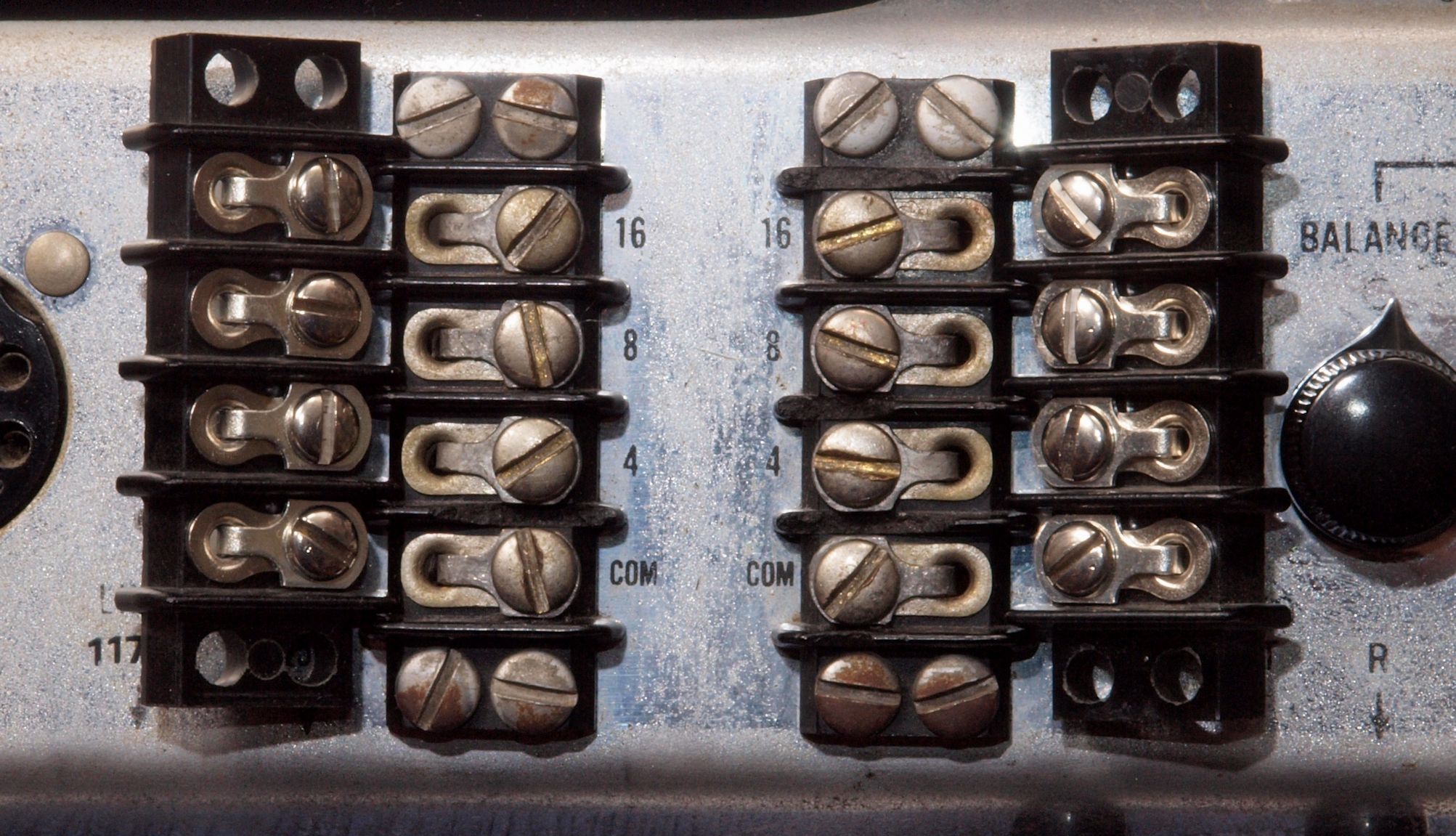

Ａ６１．　点検中　ＳＰ接続端子。

Ｔ．　修理前の測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整、　電源電圧＝１１５V。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４１Ｗ出力　２．２５％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４１Ｗ出力　７．１５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

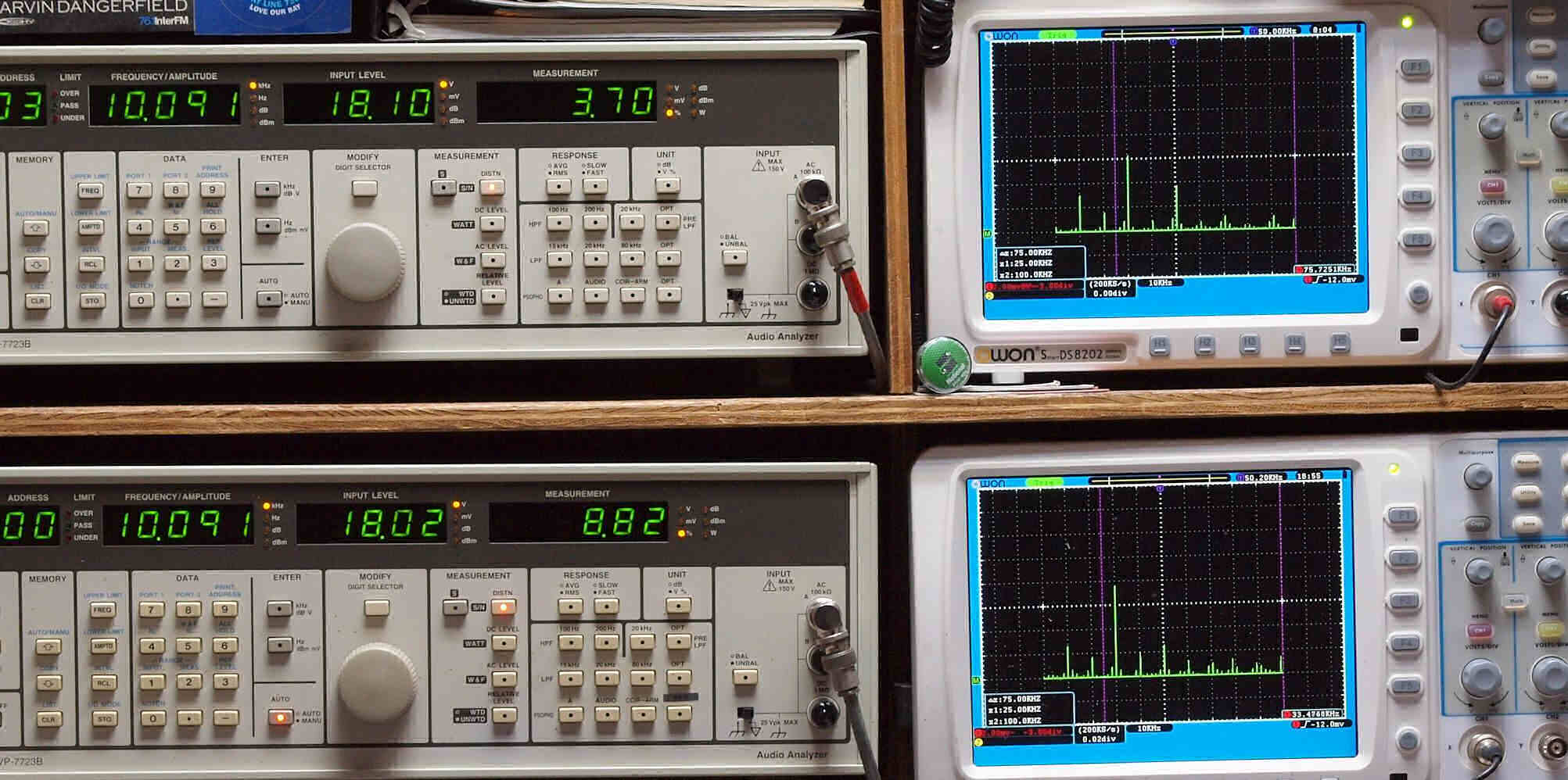

Ｔ３．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４１Ｗ出力　３．７０％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４１Ｗ出力　８．８２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

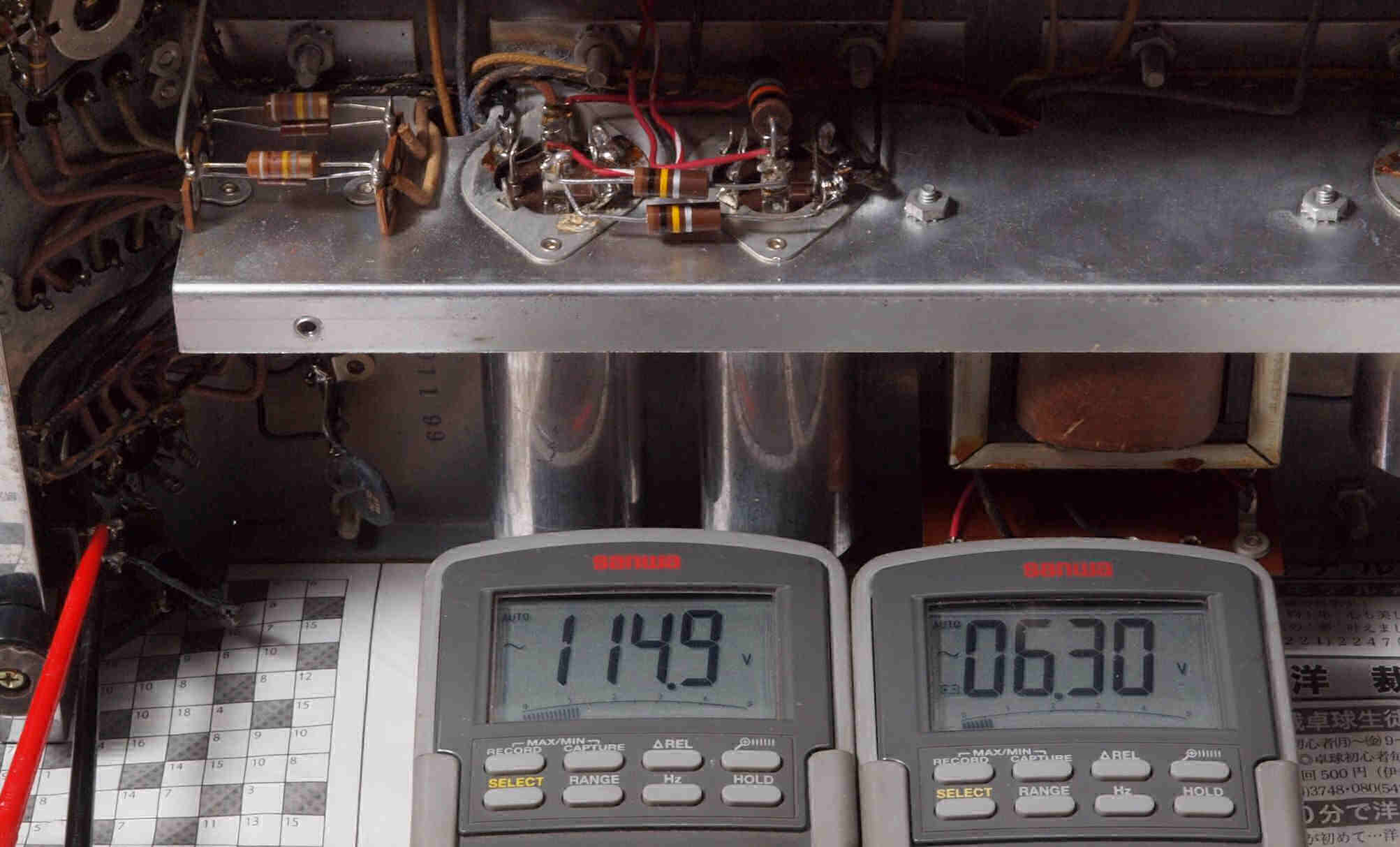

Ｔ４．　測定電源電圧＝１１５V、　その時のヒータ電圧＝６．３V。

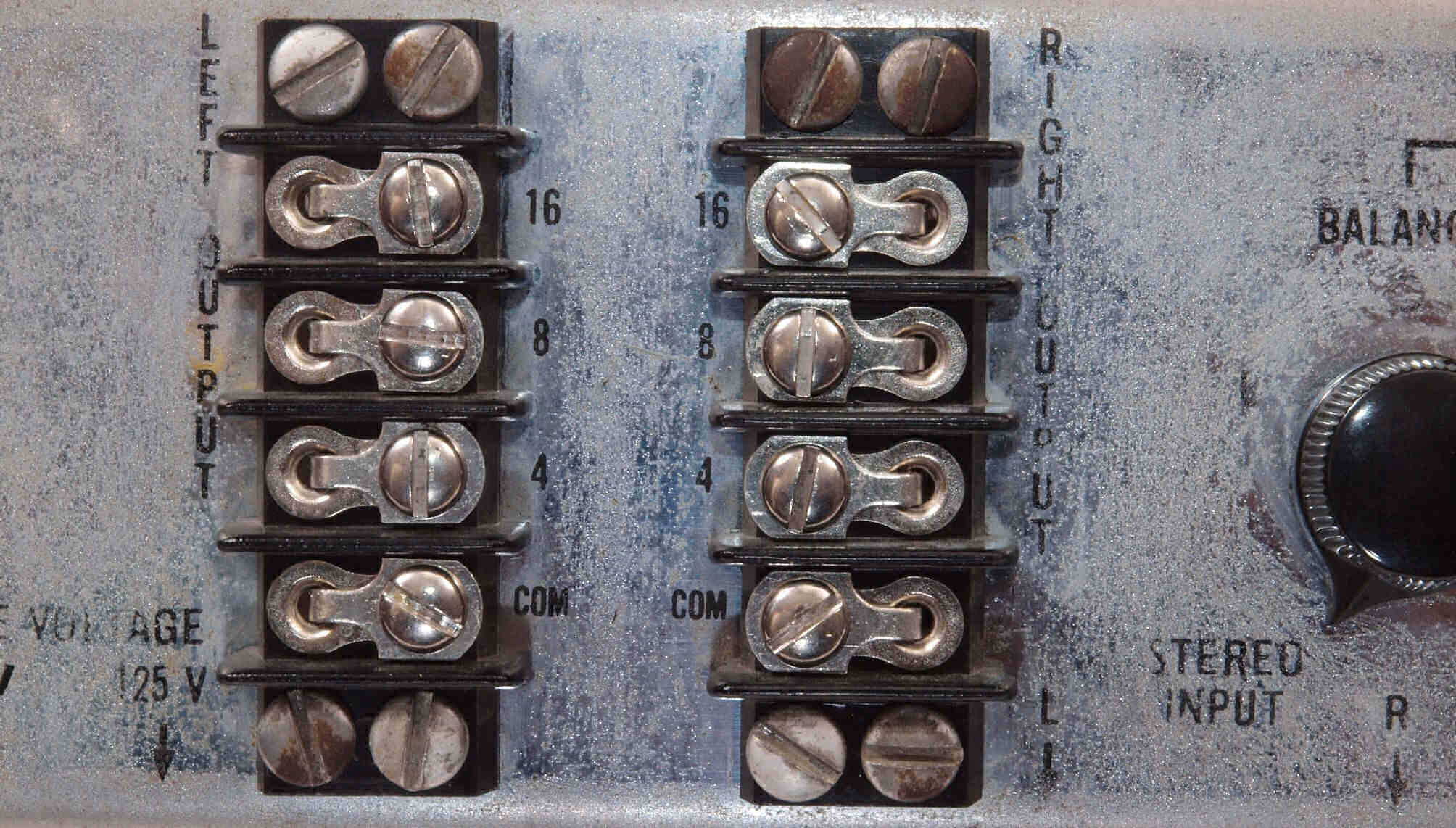

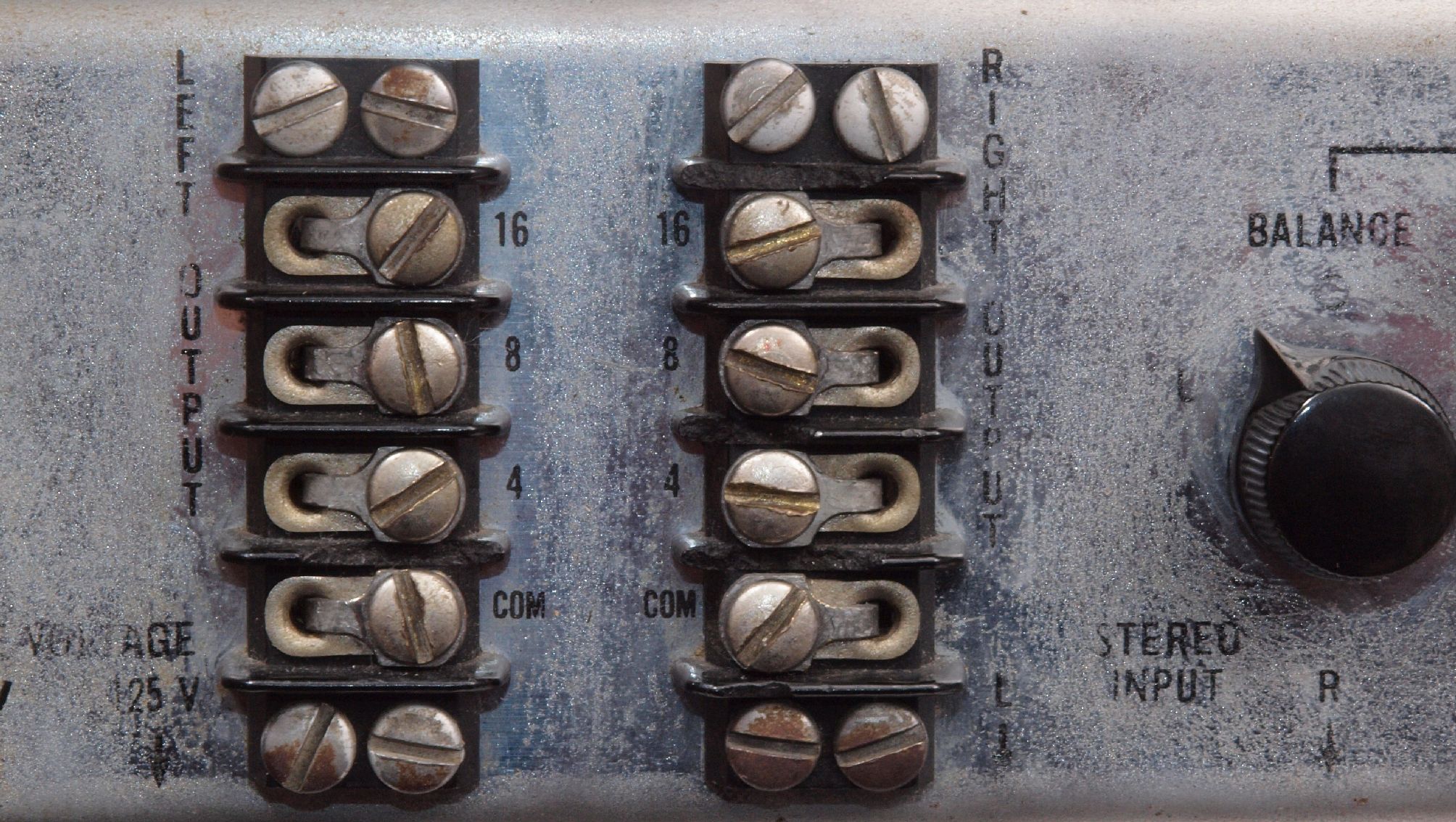

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＳＰ接続端子

Ｃ１２．　修理（交換）後　ＳＰ接続端子

Ｃ１３．　修理（交換）前　入力ＲＣＡ端子

Ｃ１４．　修理（交換）後　入力ＲＣＡ端子、　良く使う、ＴｗｉｎＩｎｐｕｔを　ＲＣＡ端子（テフロン絶縁）に交換。

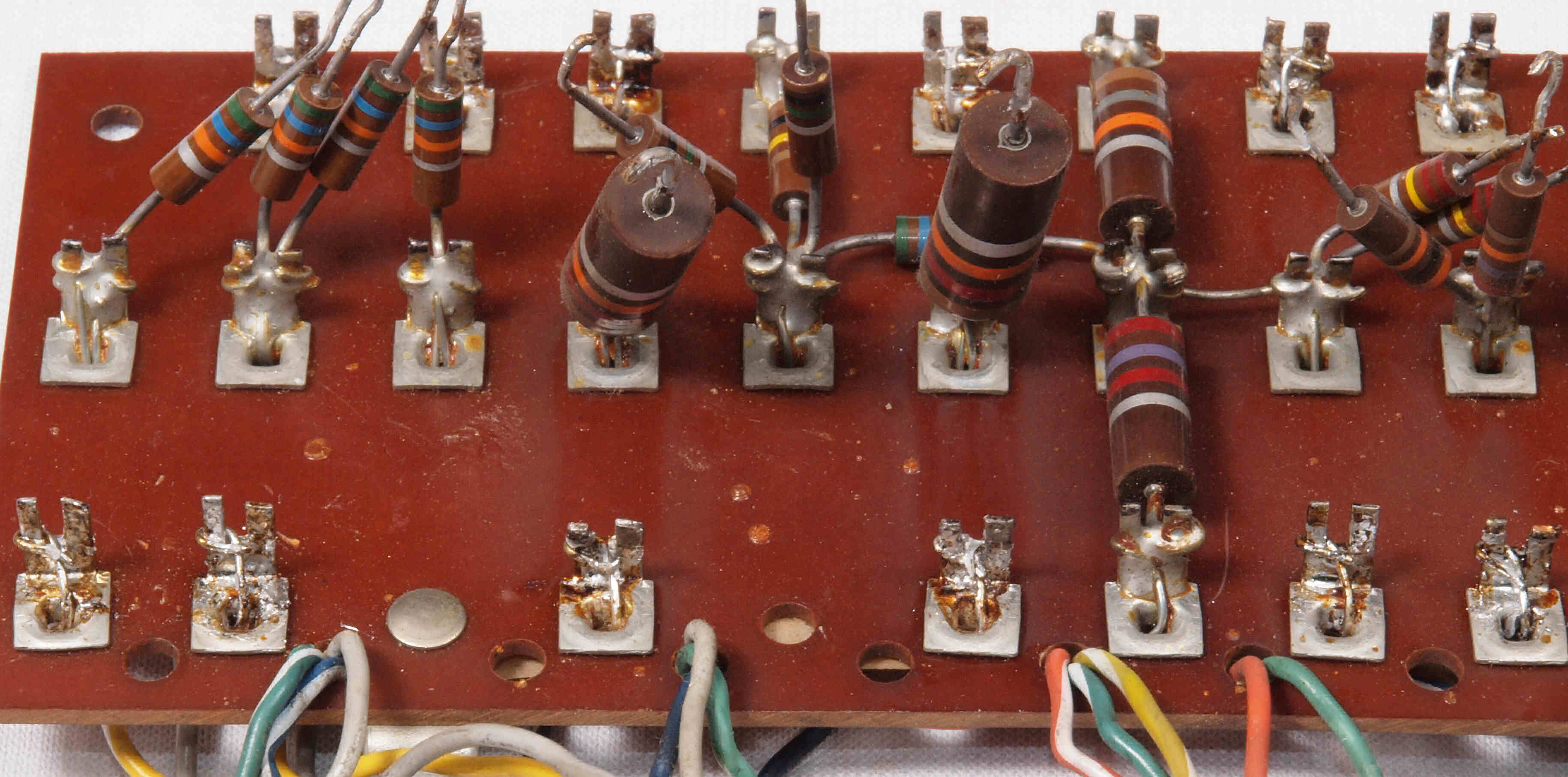

Ｃ２１．　修理前　基板

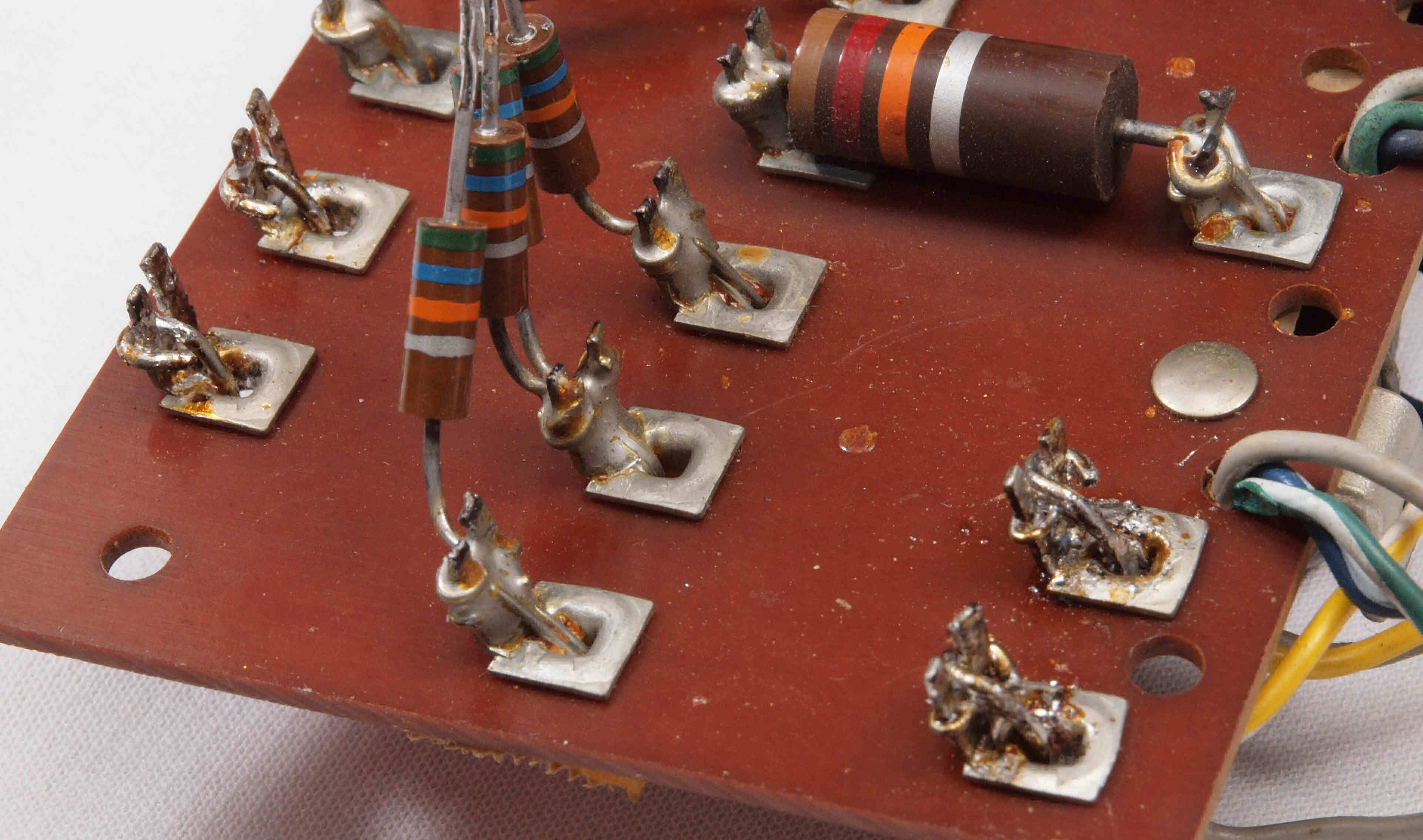

Ｃ２１１．　修理中　基板、前回修理で取るのが面倒なので、そのまま残したコンデンサーの足（リード）線。 　　　　　　　　　　　　　　　　　コンデンサーの足（リード）線が最初に絡げてあるので、上の抵抗を外さないと取れない。

Ｃ２１２．　修理中　基板、前回修理で取るのが面倒なので、そのまま残したコンデンサーの足（リード）線２。 　　　　　　　　　　　　　　　　　コンデンサーの足（リード）線が最初に絡げてあるので、上の抵抗を外さないと取れない。

Ｃ２１３．　修理中　基板、前回修理で取るのが面倒なので、そのまま残したコンデンサーの足（リード）線３。 　　　　　　　　　　　　　　　　　コンデンサーの足（リード）線が最初に絡げてあるので、上の抵抗を外さないと取れない。

Ｃ２２１．　修理中　基板、前回修理で残したコンデンサーの足（リード）線を除去。

Ｃ２２２．　修理中　基板、前回修理で残したコンデンサーの足（リード）線を除去２。

Ｃ２２３．　修理中　基板、前回修理で残したコンデンサーの足（リード）線を除去３。

Ｃ２３１．　修理中　基板、　絡げ配線完了。

Ｃ２３２．　修理中　基板、　絡げ配線完了２。

Ｃ２３３．　修理中　基板、　絡げ配線完了３。

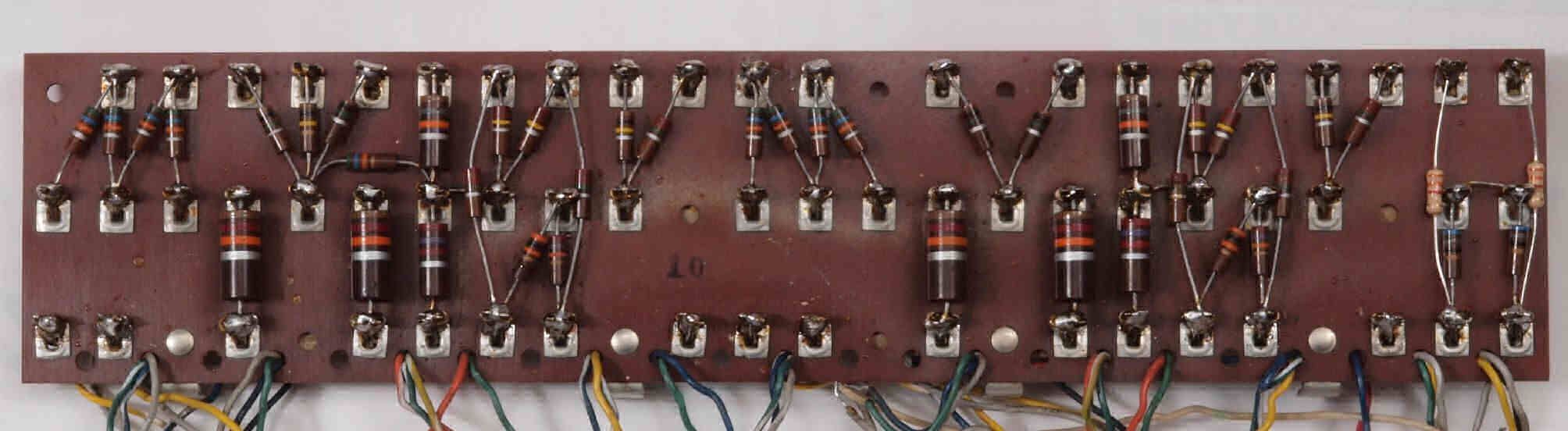

Ｃ２４．　修理後　基板、抵抗２個交換。

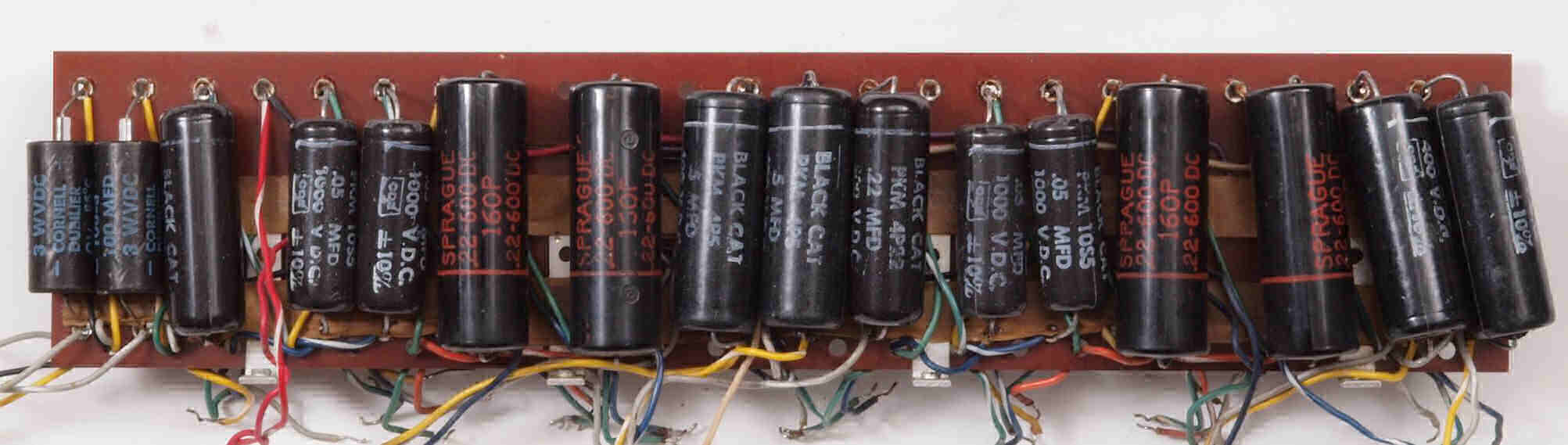

Ｃ２５．　修理前　基板裏

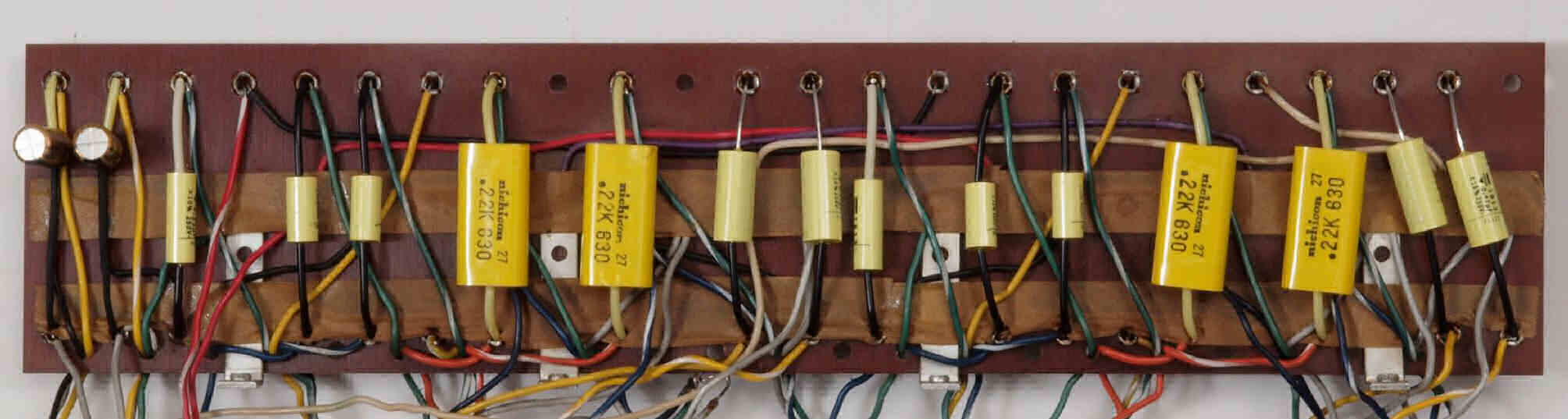

Ｃ２６．　修理後　基板裏、電解コンデンサー２個、フイルムコンデンサー１４個交換

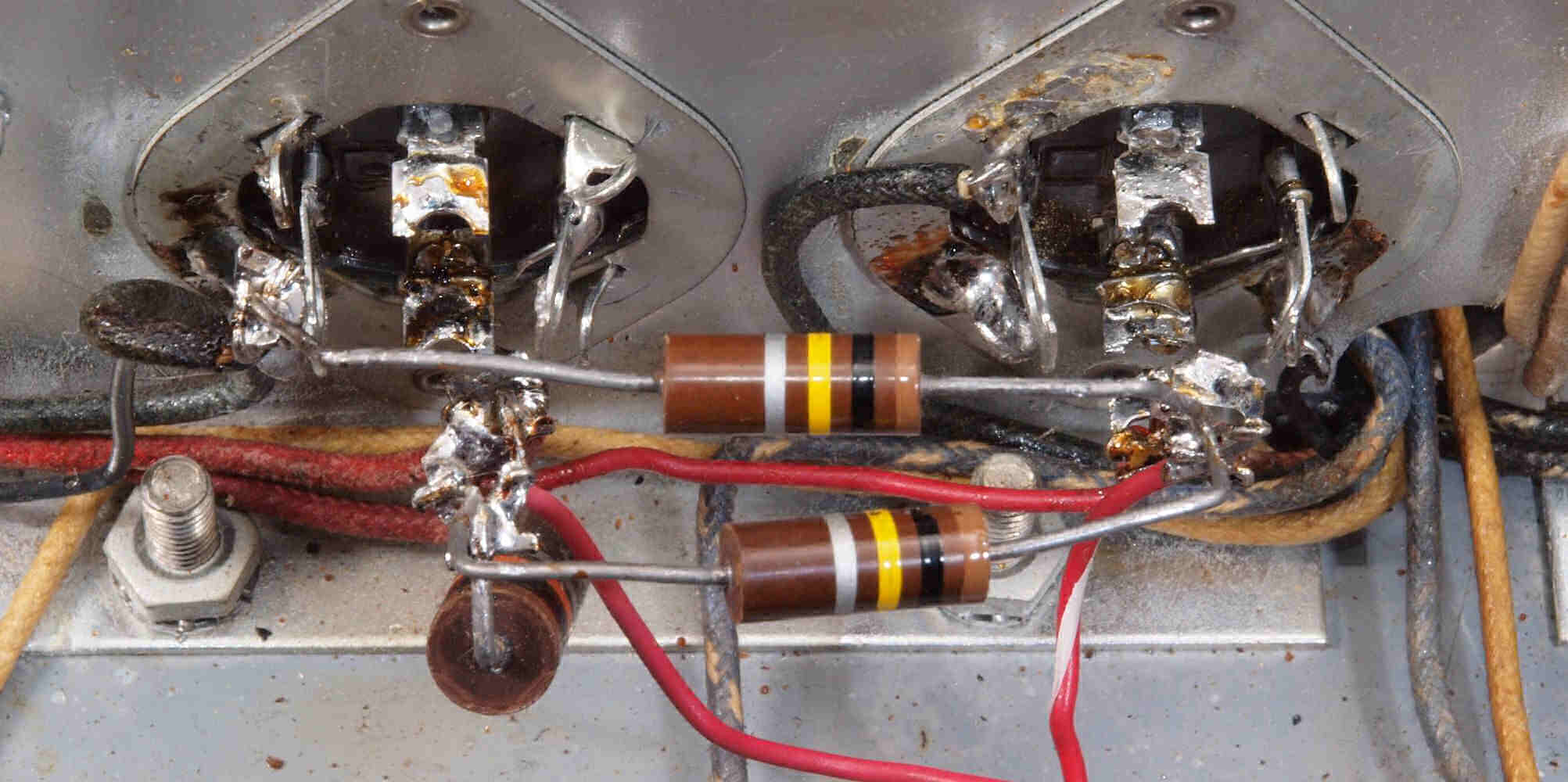

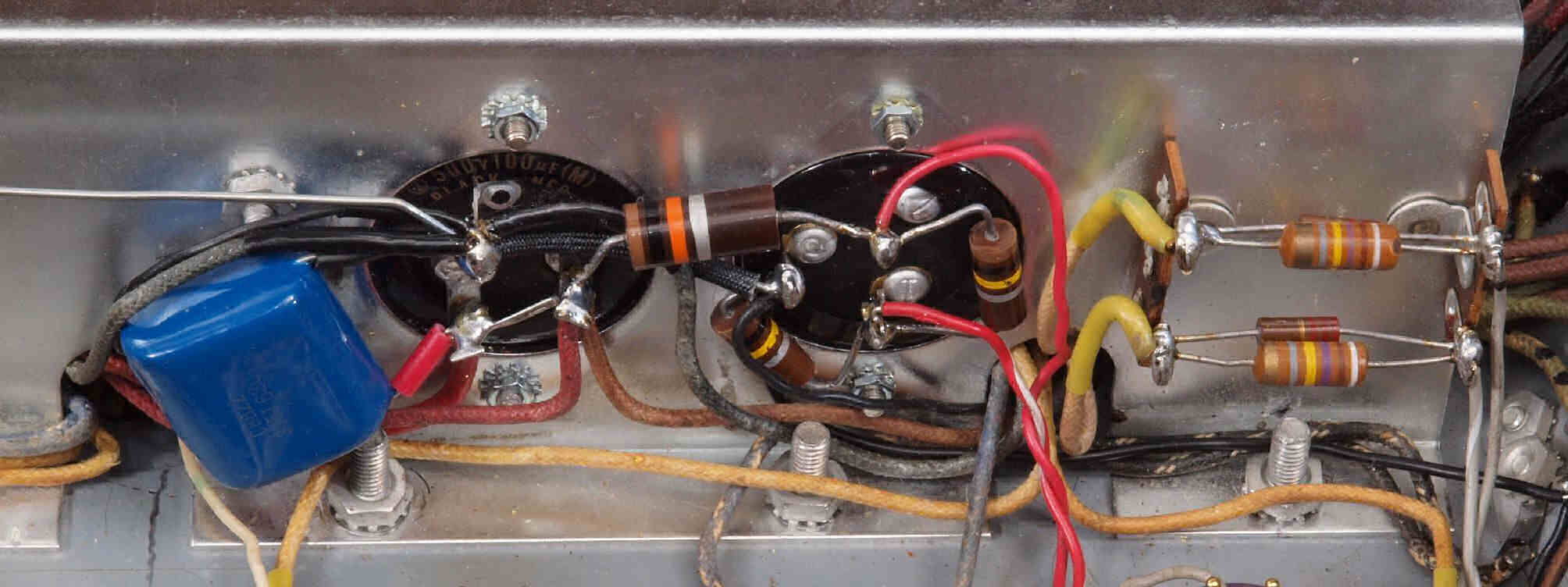

Ｃ３１．　修理前　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線

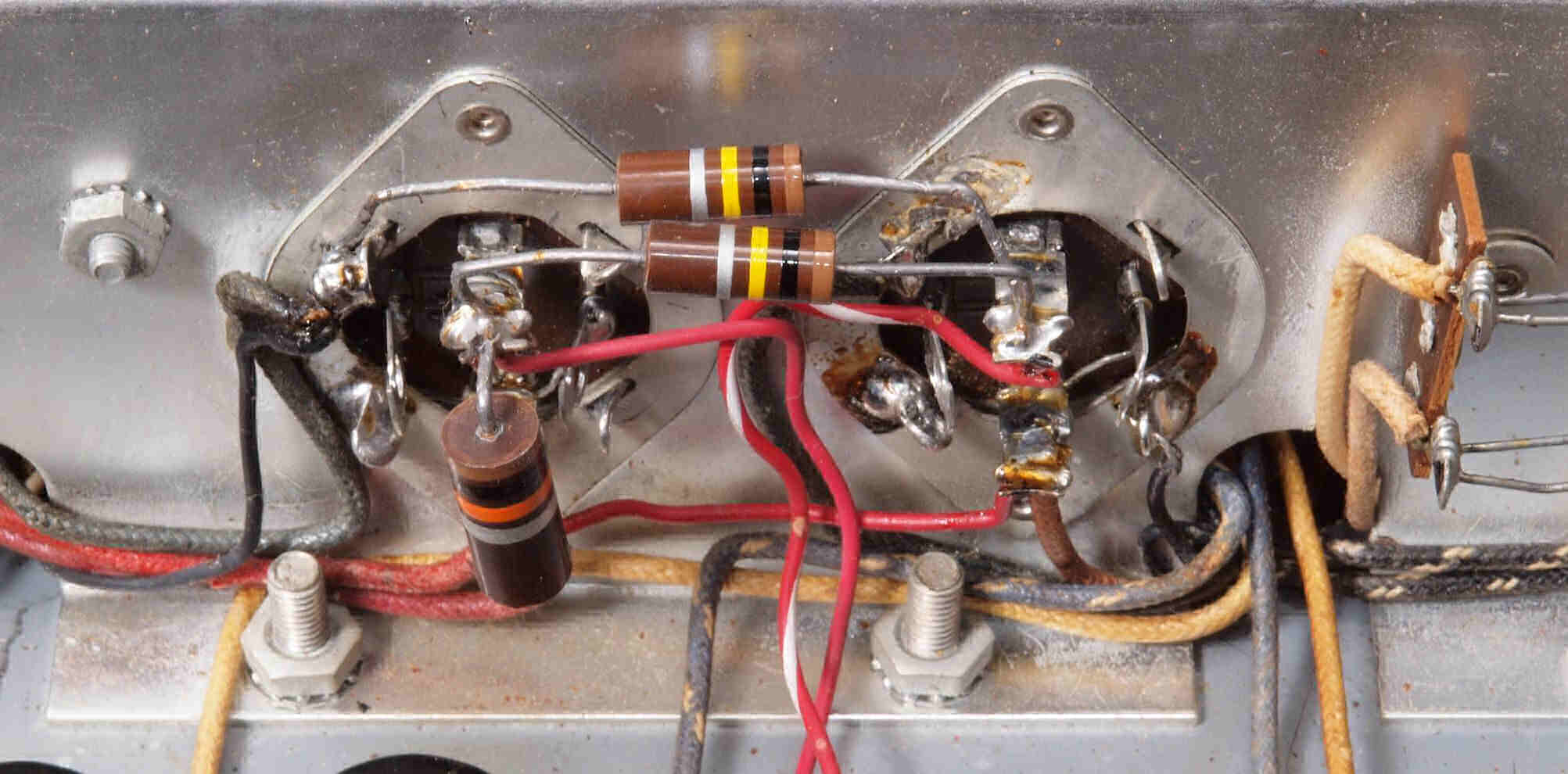

Ｃ３２．　修理後　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線、電解コンデンサー２個追加

Ｃ３３．　修理前　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

Ｃ３４．　修理後　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

Ｃ４１．　修理前　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線

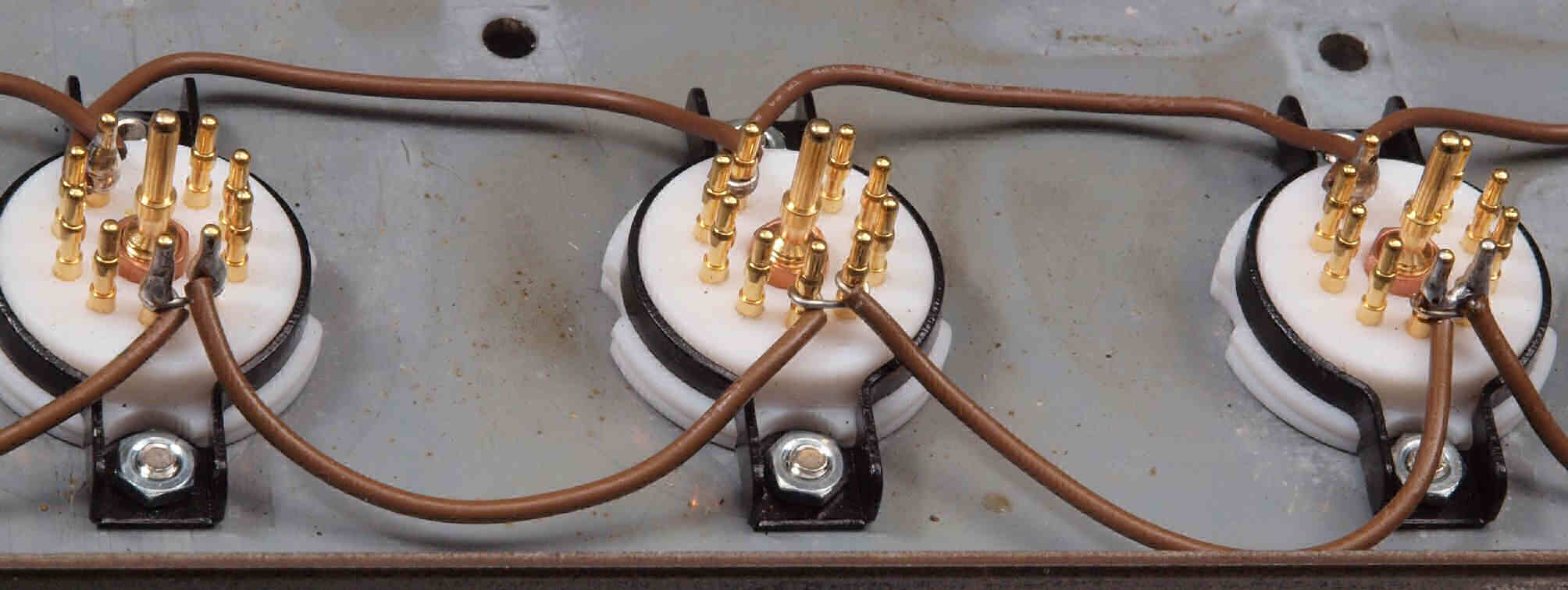

Ｃ４１２．　修理中　ソケット周り配線中、絡げ配線処理。

Ｃ４２．　修理後　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線、フイルムコンデンサー２個交換

Ｃ４３．　修理前　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

Ｃ４４．　修理後　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

Ｃ５１．　修理前　ブロック電解コンデンサーとチョークトランスのシャーシ。

Ｃ５２．　修理後　ブロック電解コンデンサーとチョークトランスのシャーシ。

Ｃ５３．　修理前　ブロック電解コンデンサーとチョークトランスのシャーシ裏。

Ｃ５３．　修理後　ブロック電解コンデンサーとチョークトランスのシャーシ裏。

Ｃ５４．　修理前　倍電圧ブロック電解コンデンサー周り配線

Ｃ５５．　修理後　倍電圧ブロック電解コンデンサー周り配線

Ｃ５６．　修理前　ブロック電解コンデンサー周り配線

Ｃ５６２．　修理中　ブロック電解コンデンサー周り配線、　絡げ配線を取るのが大変なので、端子を切断して半田付！

Ｃ５７．　修理後　ブロック電解コンデンサー周り配線

Ｃ６１．　修理前　整流基板

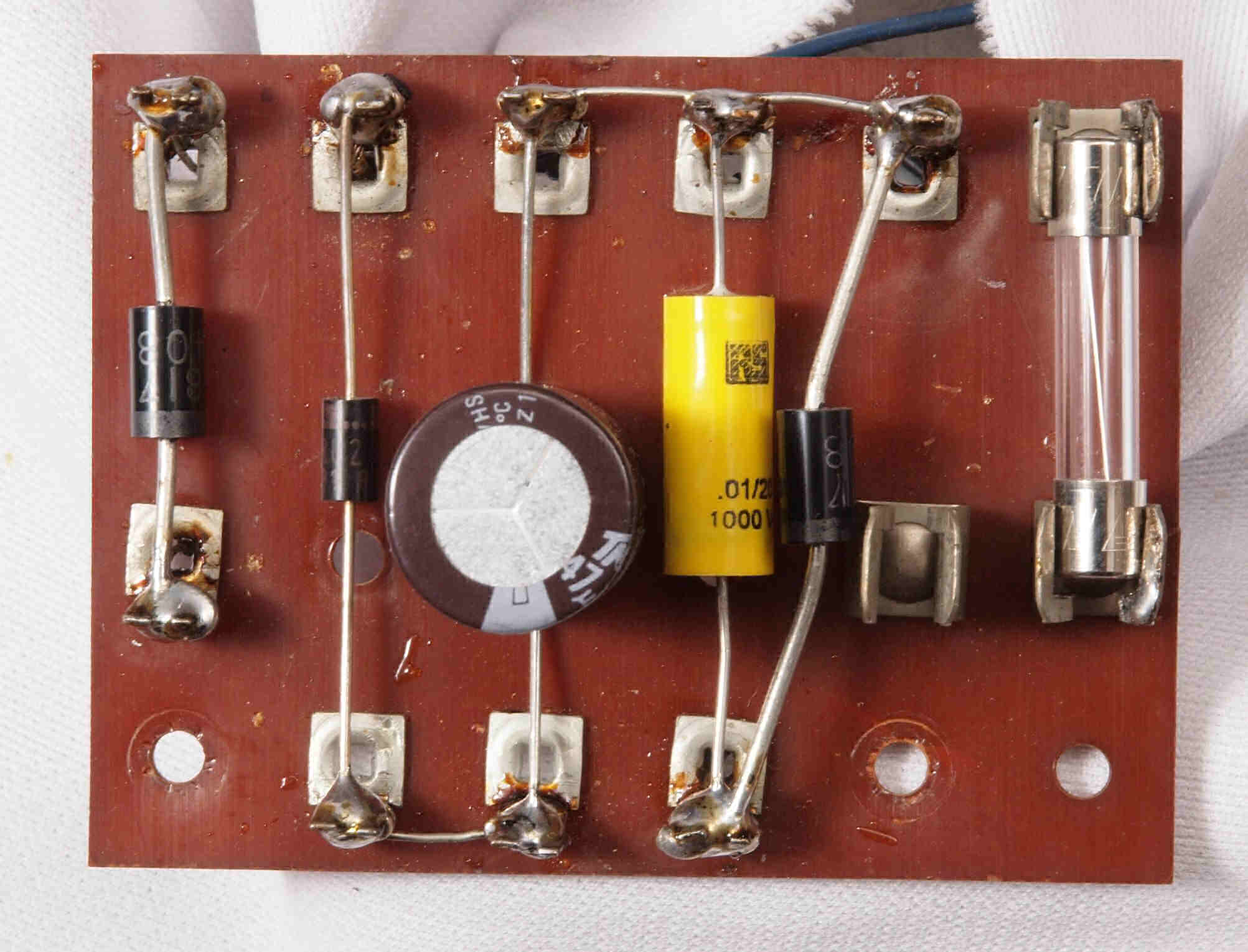

Ｃ６２．　修理後　整流基板、電解コンデンサー１個、ダイオード３個、フイルムコンデンサー１個交換

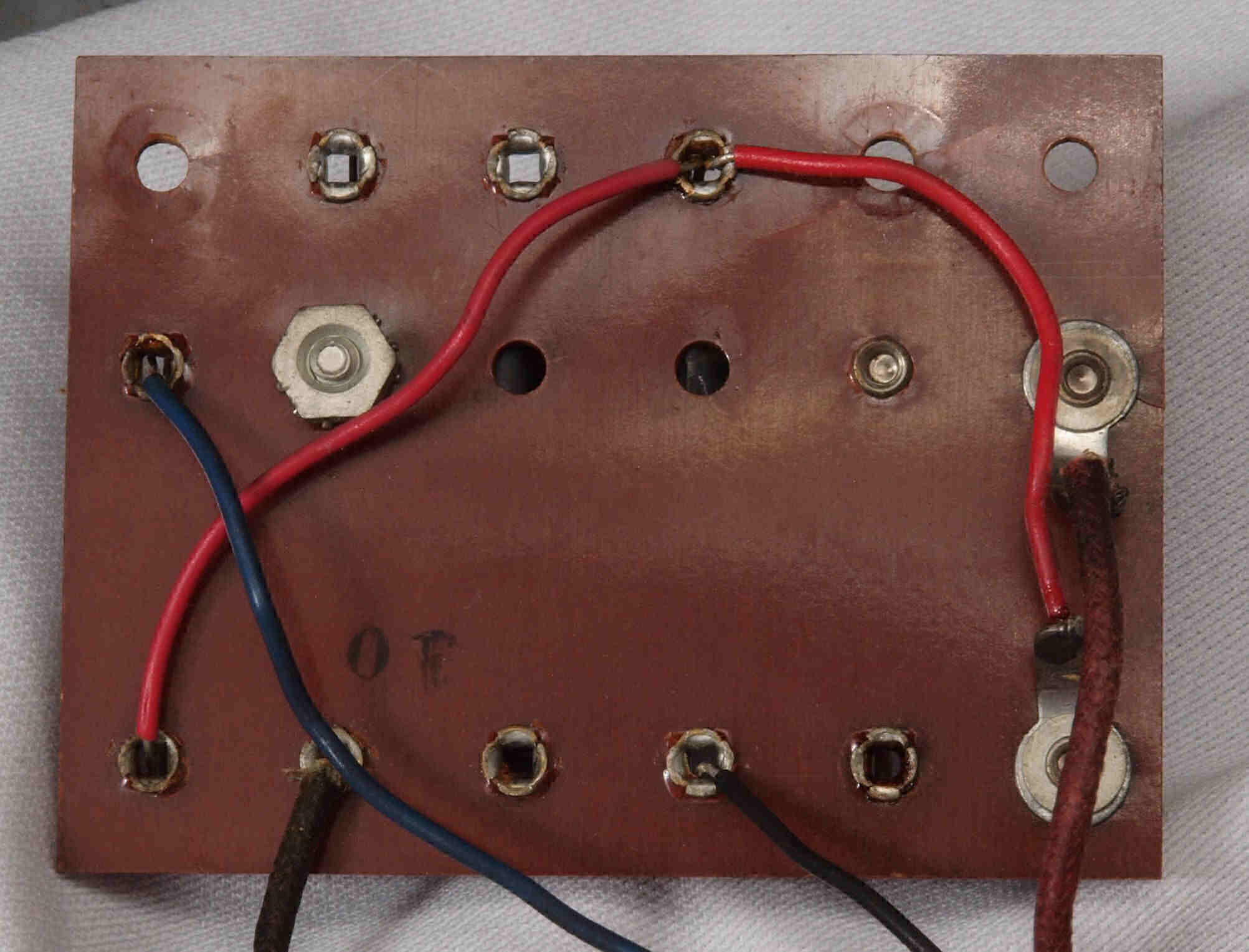

Ｃ６３．　修理前　整流基板裏

Ｃ６４．　修理後　整流基板裏

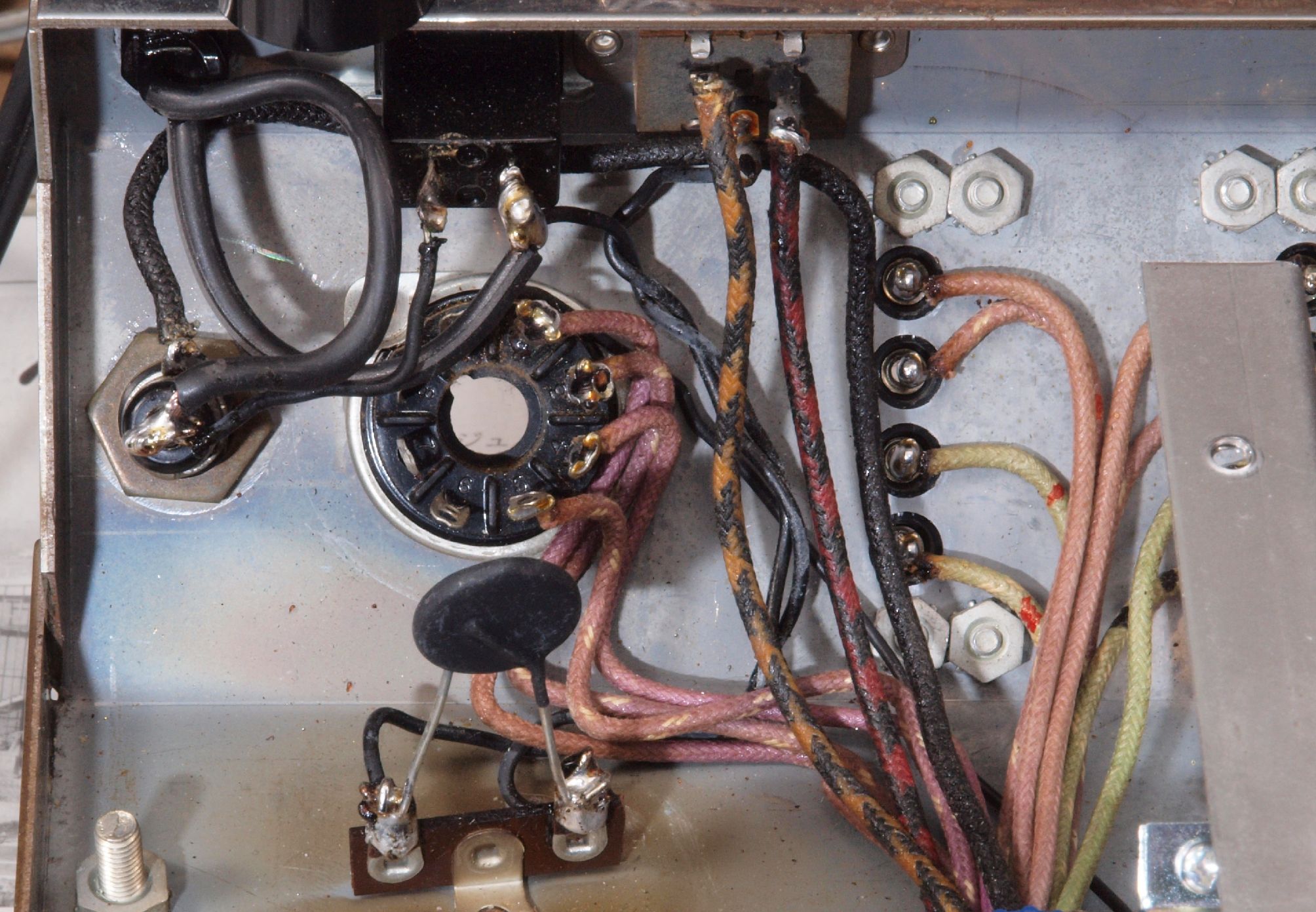

Ｃ７１．　修理前　フューズ・ポジスター・リモートソケット周り配線

Ｃ７２．　修理後　フューズ・ポジスター・リモートソケット周り配線

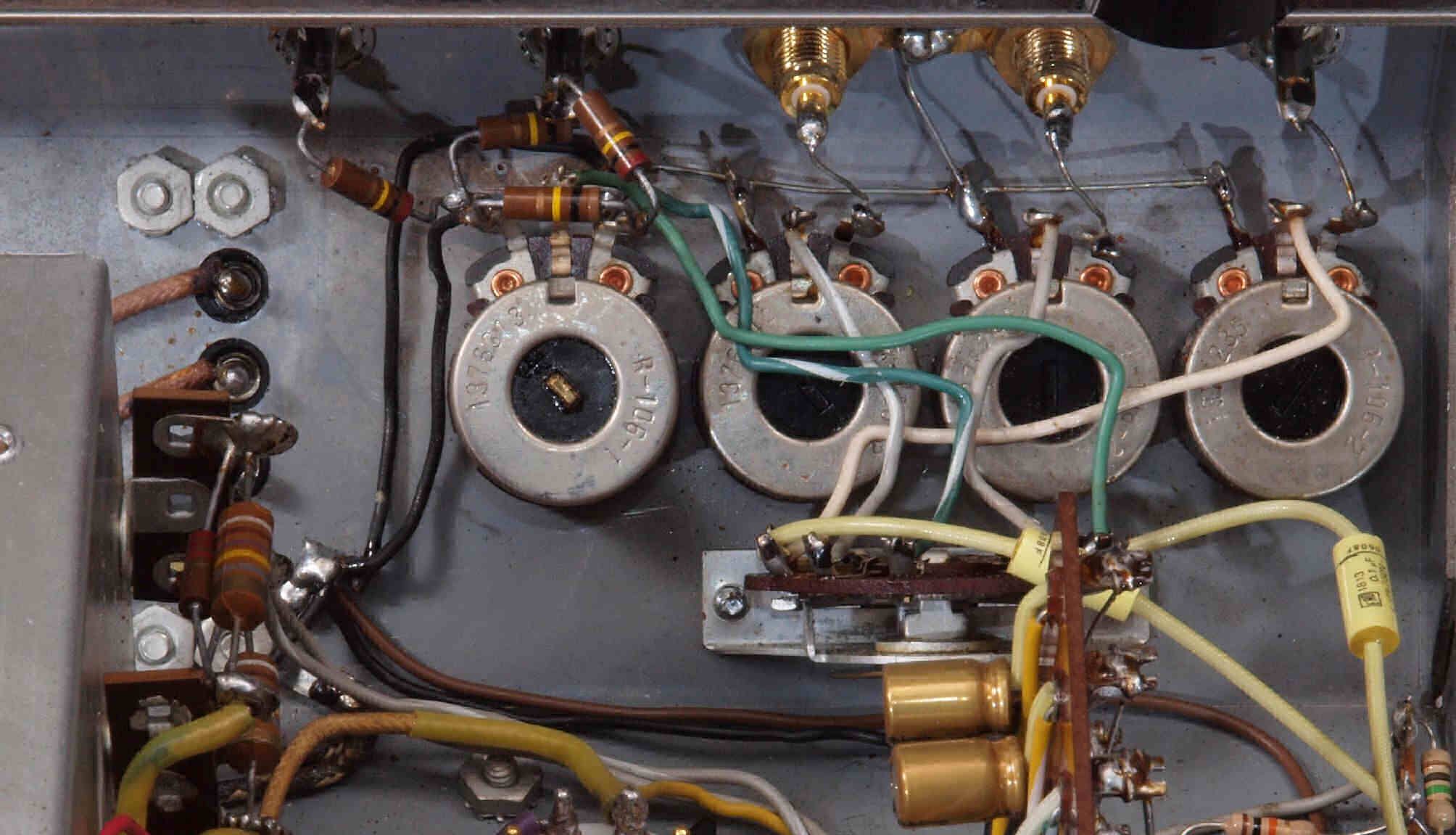

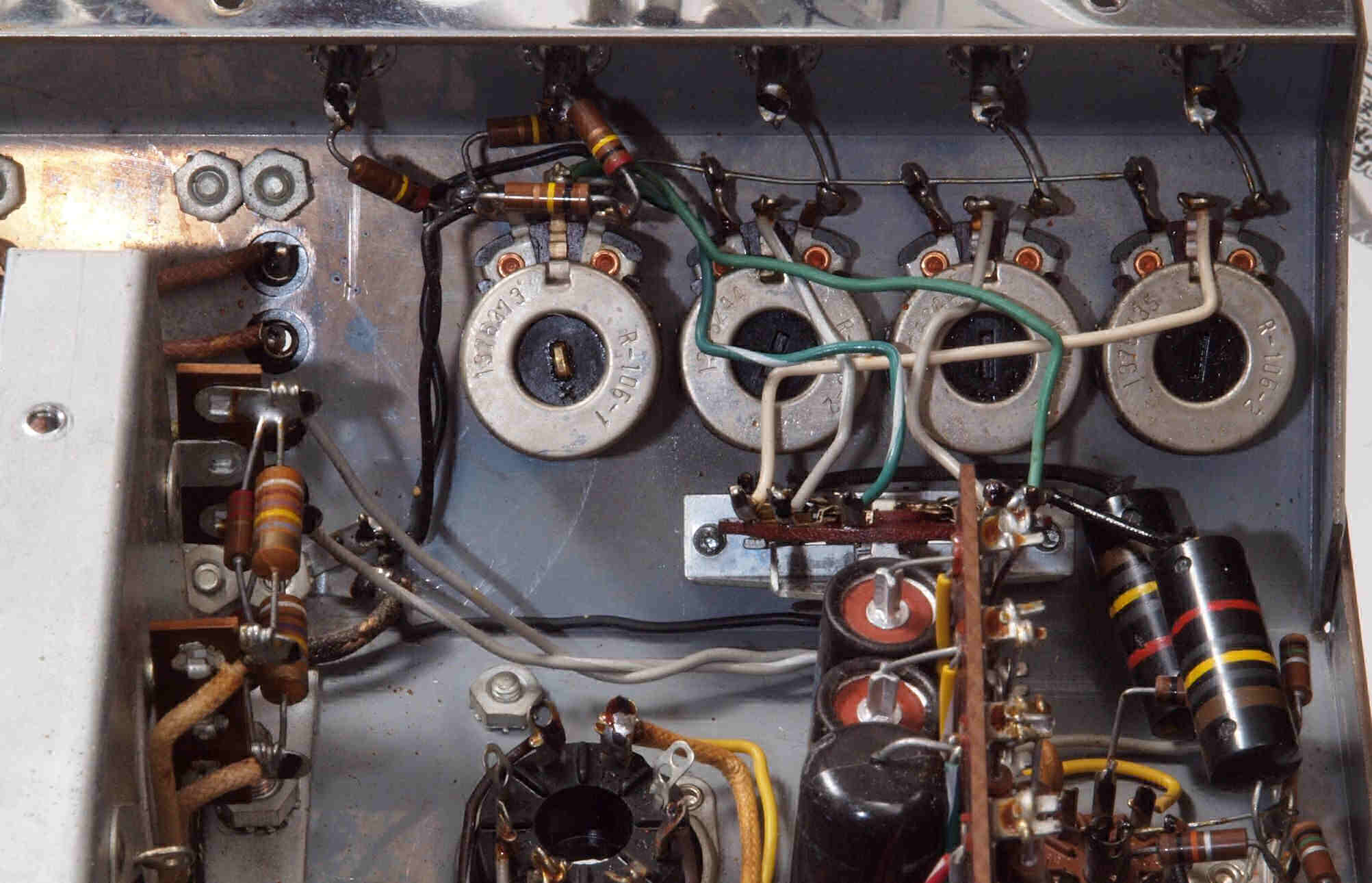

Ｃ７３．　修理前　入力ＶＲ周り配線

Ｃ７４．　修理後　入力ＶＲ周り配線、フイルムコンデンサー２個交換

Ｃ８１．　修理前　真空管ソケット

Ｃ８２．　修理（交換）後　真空管ソケット

Ｃ８３．　修理中　真空管ソケット交換、　ソケットの径が異なるので、ステンレス対応のステップドリルが必要。 　　　　　　　　　　　　　　ＥＳＤ−６３０＝２３，３３０円、ＥＳＤ−４２２＝１２，１６０円、ＥＳＤ−４１２＝７，５７０円。

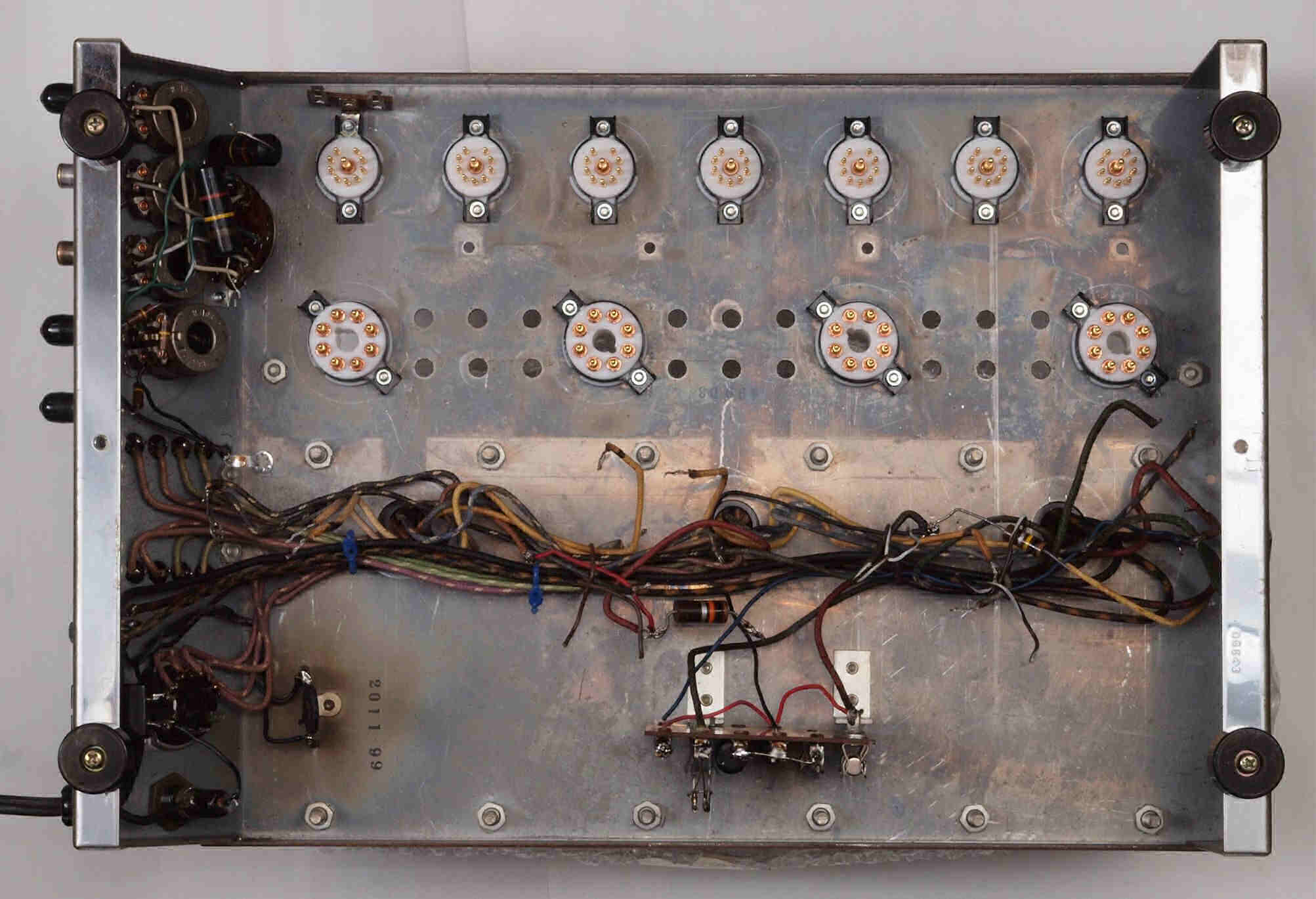

Ｃ８４．　修理（交換）後　真空管ソケット交換、　シャシ裏から見る。　トランス配線は綺麗。

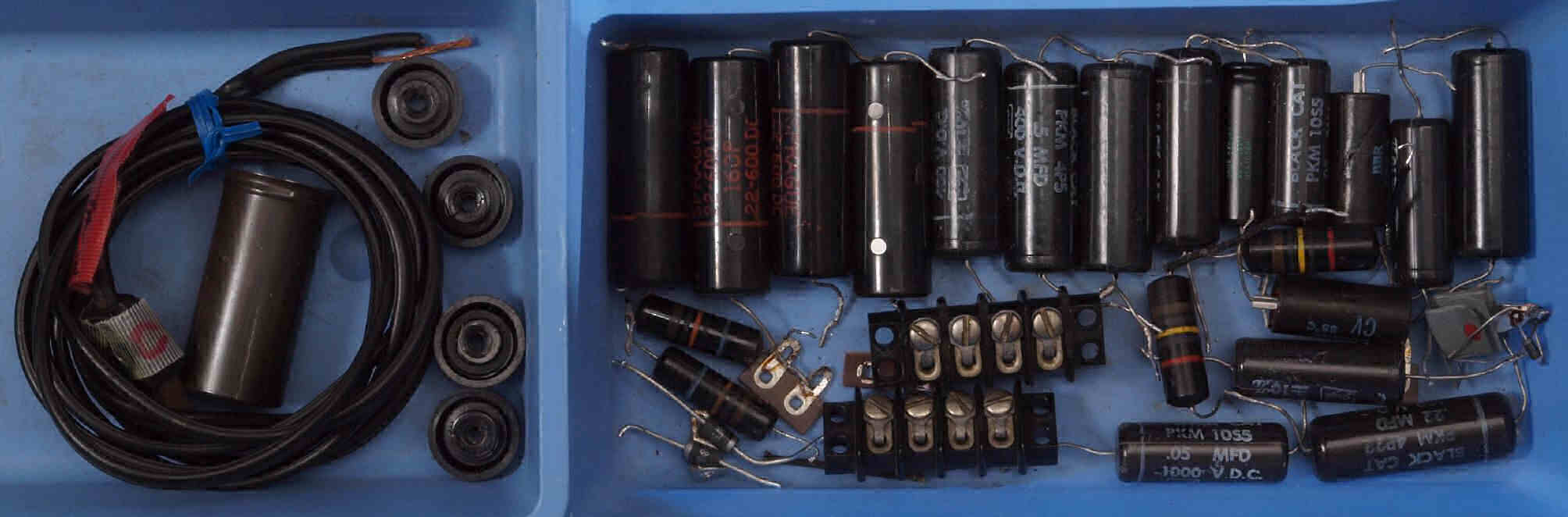

C９１．　交換部品

C９２．　交換部品２

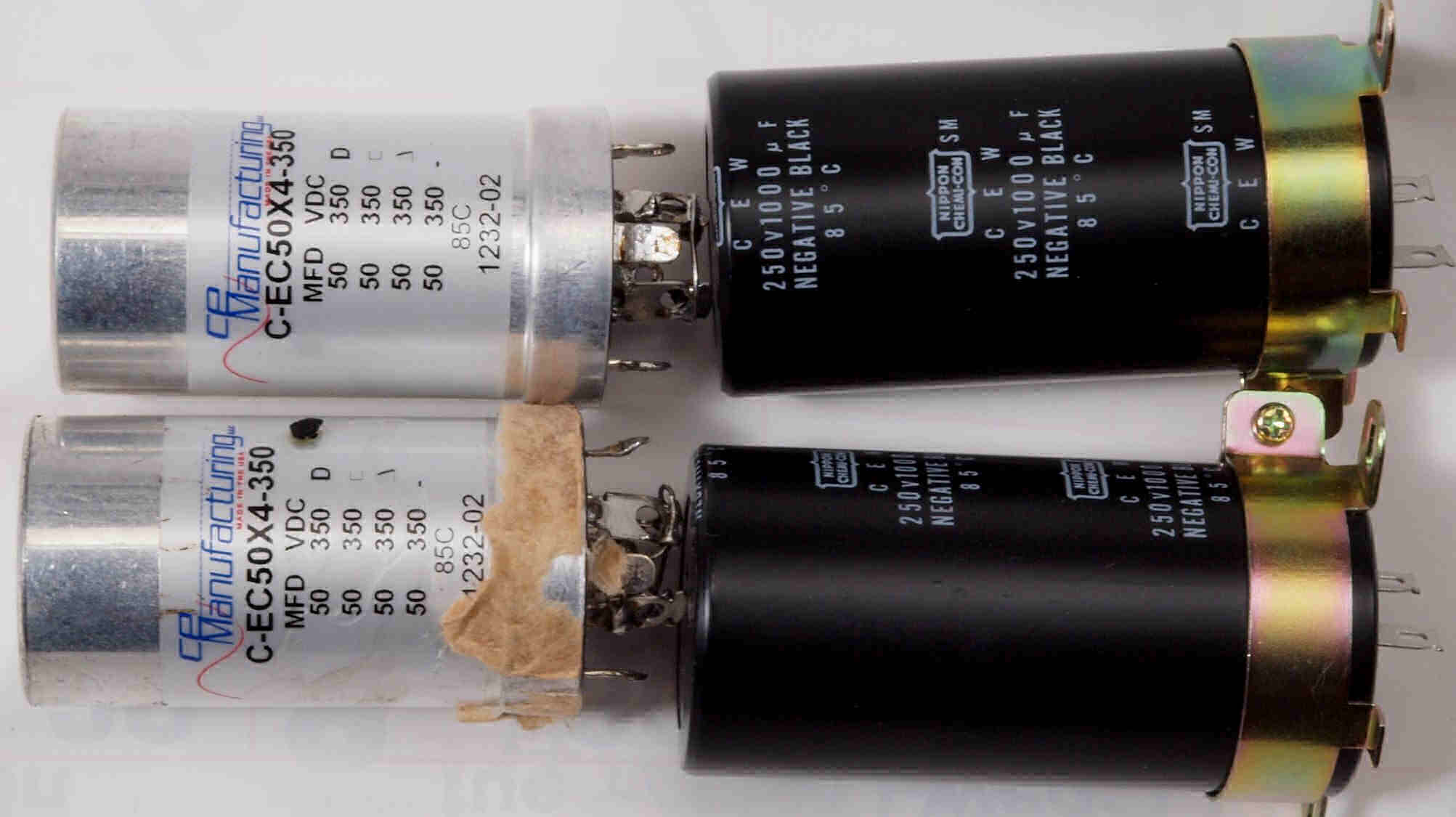

C９３．　交換部品、　左＝５０μ＋５０μ＋５０μ＋５０μ／３５０ＷＶ、右＝新しい物１０００μ／２５０ＷＶ。

C９４．　交換部品、　左＝８０μ＋４０μ＋３０μ＋２０μ／５２５ＷＶ、右＝新しい物１００μ×２／５００ＷＶ。

C９５．　交換部品、　左＝付いていた電源コード、　右＝交換する電源コード（中古品）。

C９６．　交換部品、　上＝付いていた電源コード、　下＝交換する電源コード（中古品）。

ＣＡ１．　修理前　上から

ＣＡ２．　修理後　上から

ＣＡ３．　修理前　下から

ＣＡ４．　修理後　下から

ＣＡ５．　完成

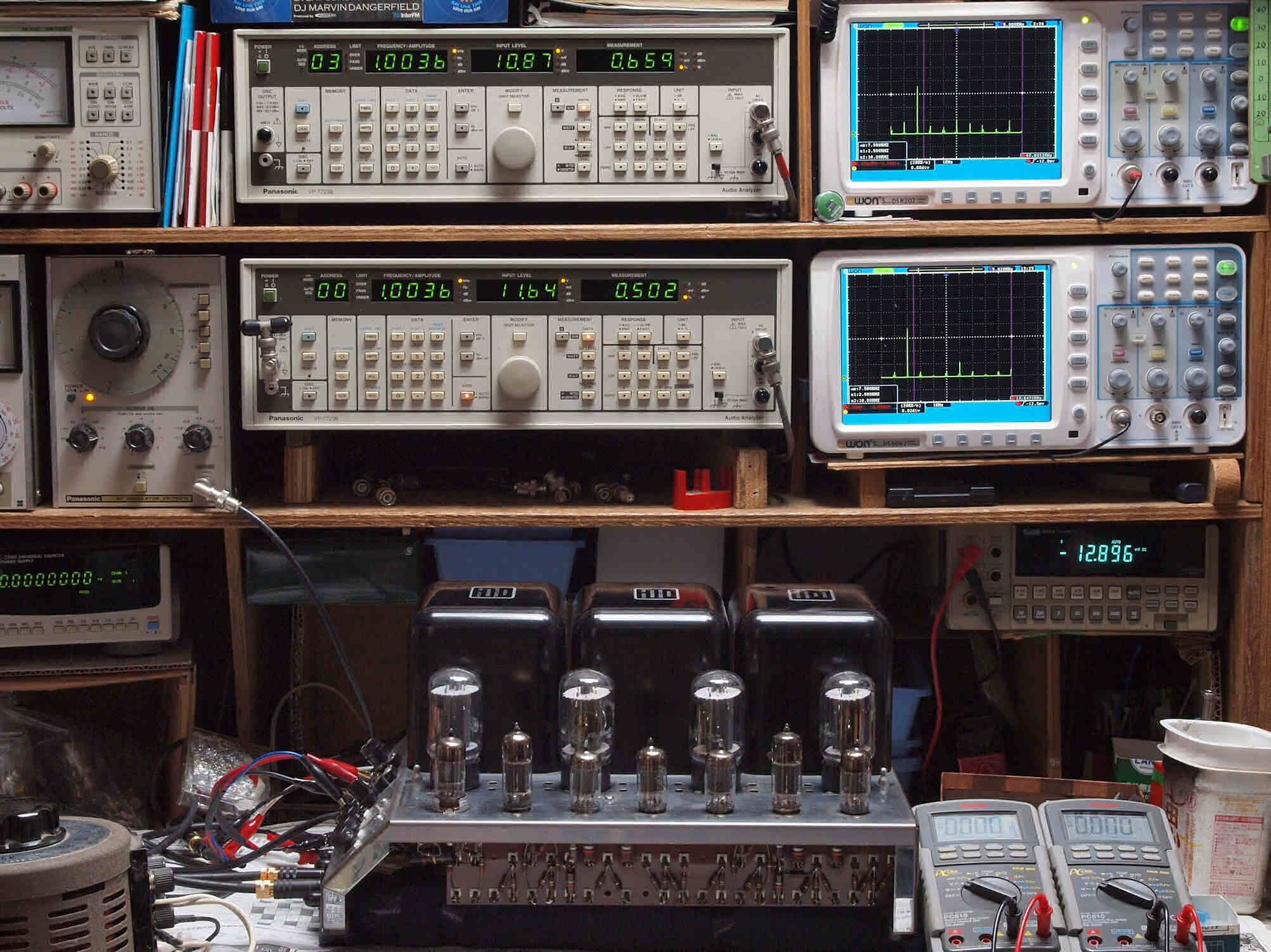

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、　電源電圧＝１１５V。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１４６５％％歪み。 　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１０４８％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１０６２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１２９４％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１３００％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１７１％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１７２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１８７％歪み。 　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１８９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

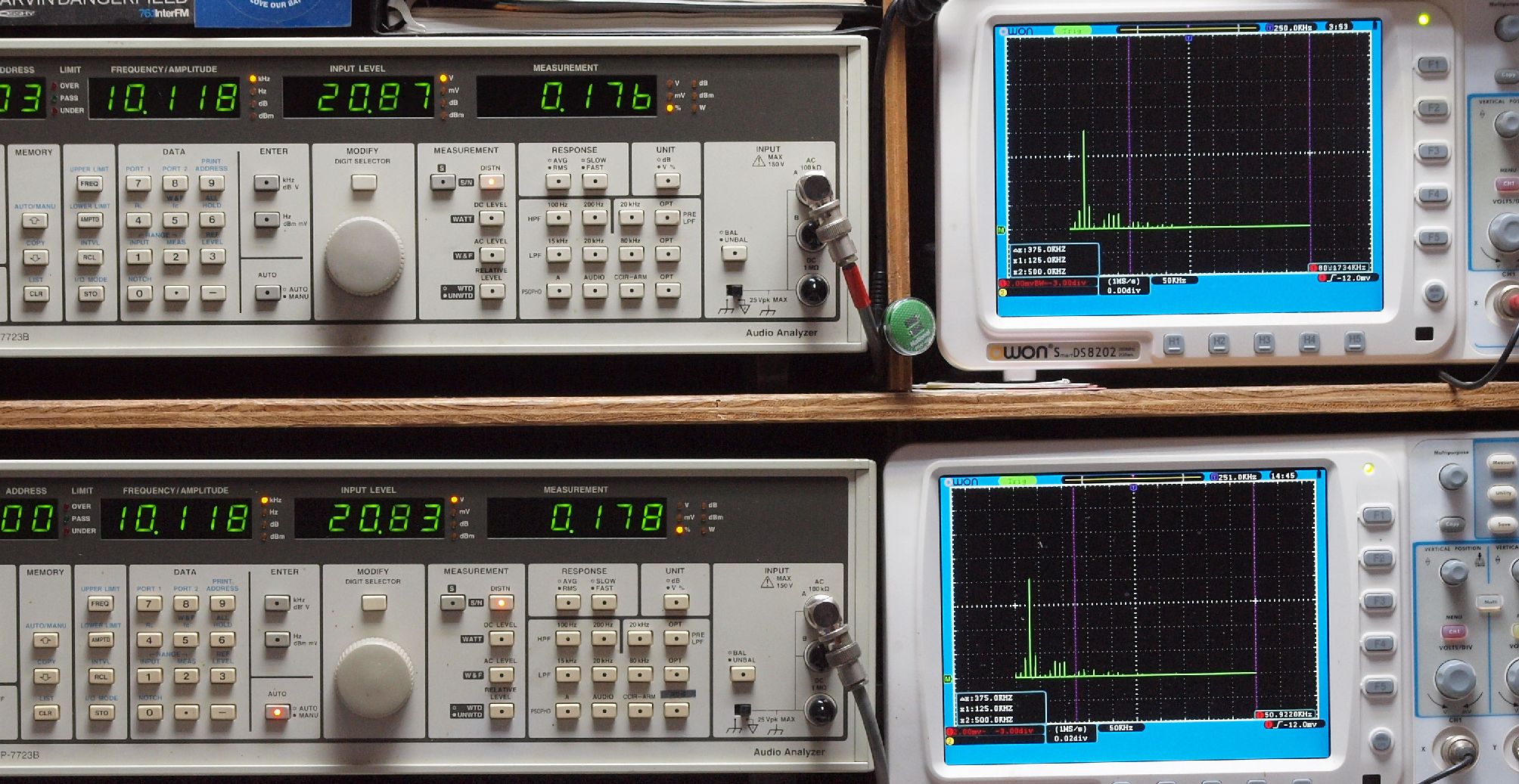

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１７６％歪み。 　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１７８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．３０３％歪み。 　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．３１２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

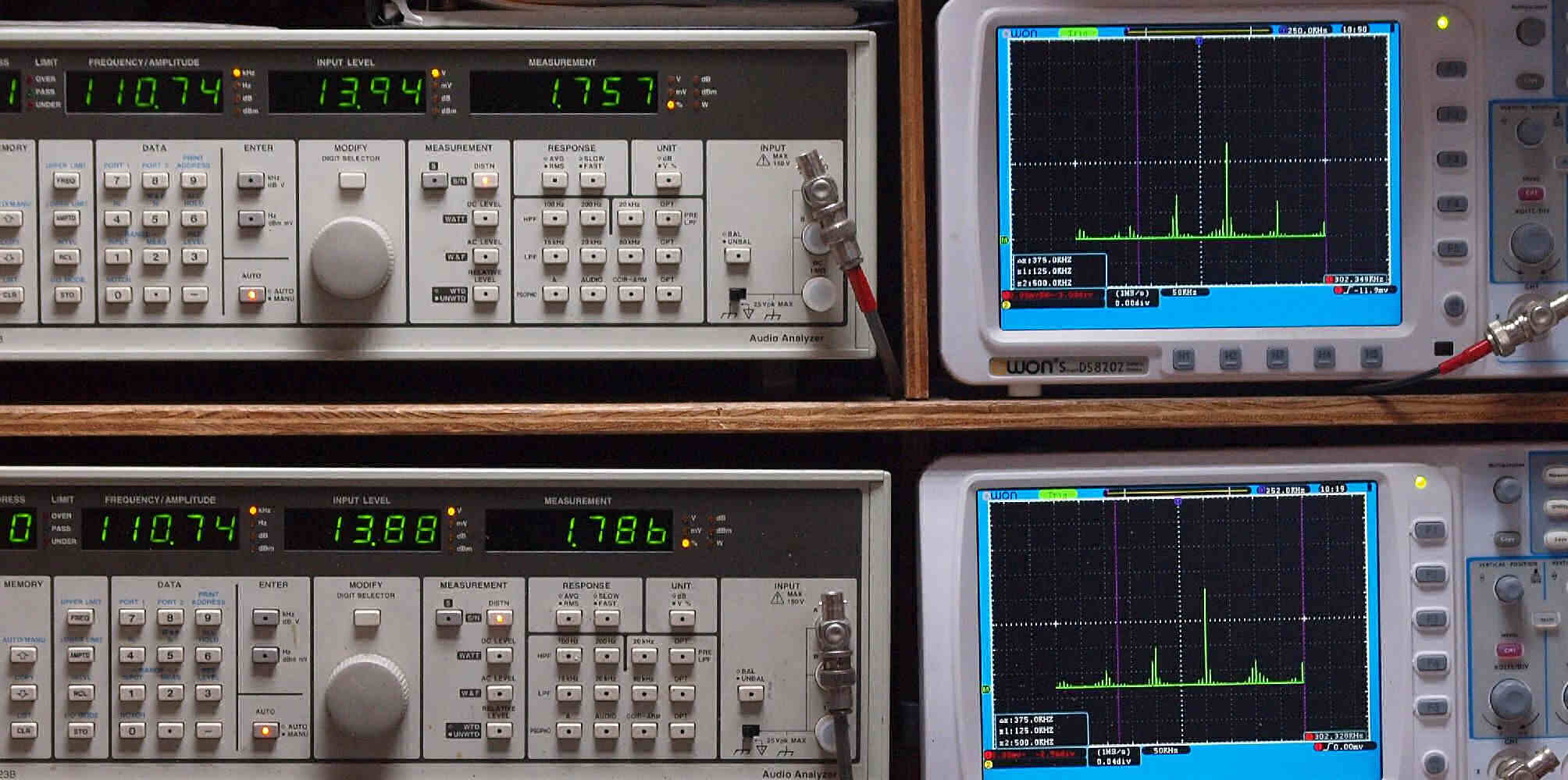

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力　１．７５７％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力　１．７８６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ５．　２４時間エージング中。　右は電流設定が出来る交流可変電圧電源。

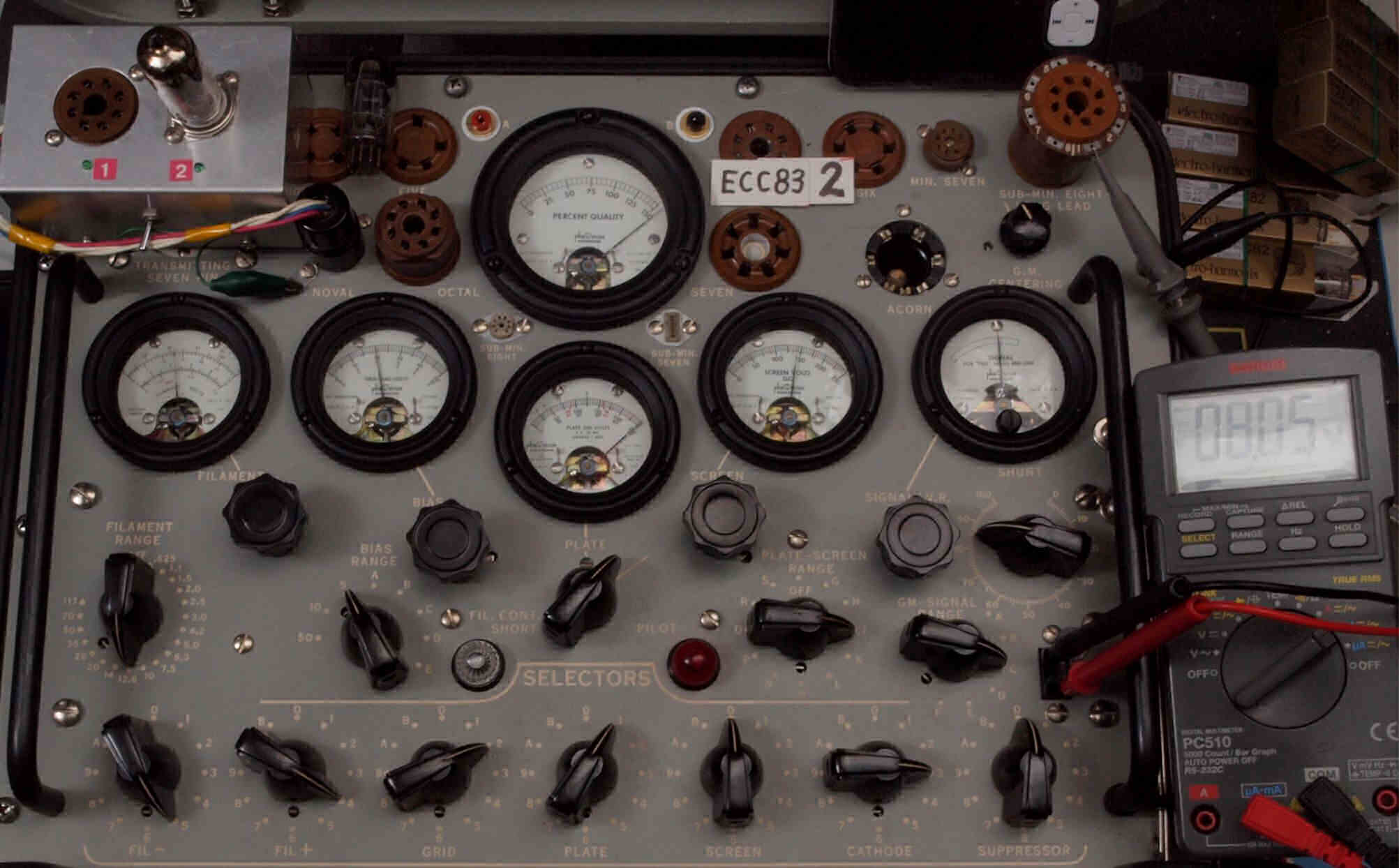

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１． 　付属真空管、左から「１２ＢＨ７」１本目、２本目。　「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　「１２ＡＵ７」相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

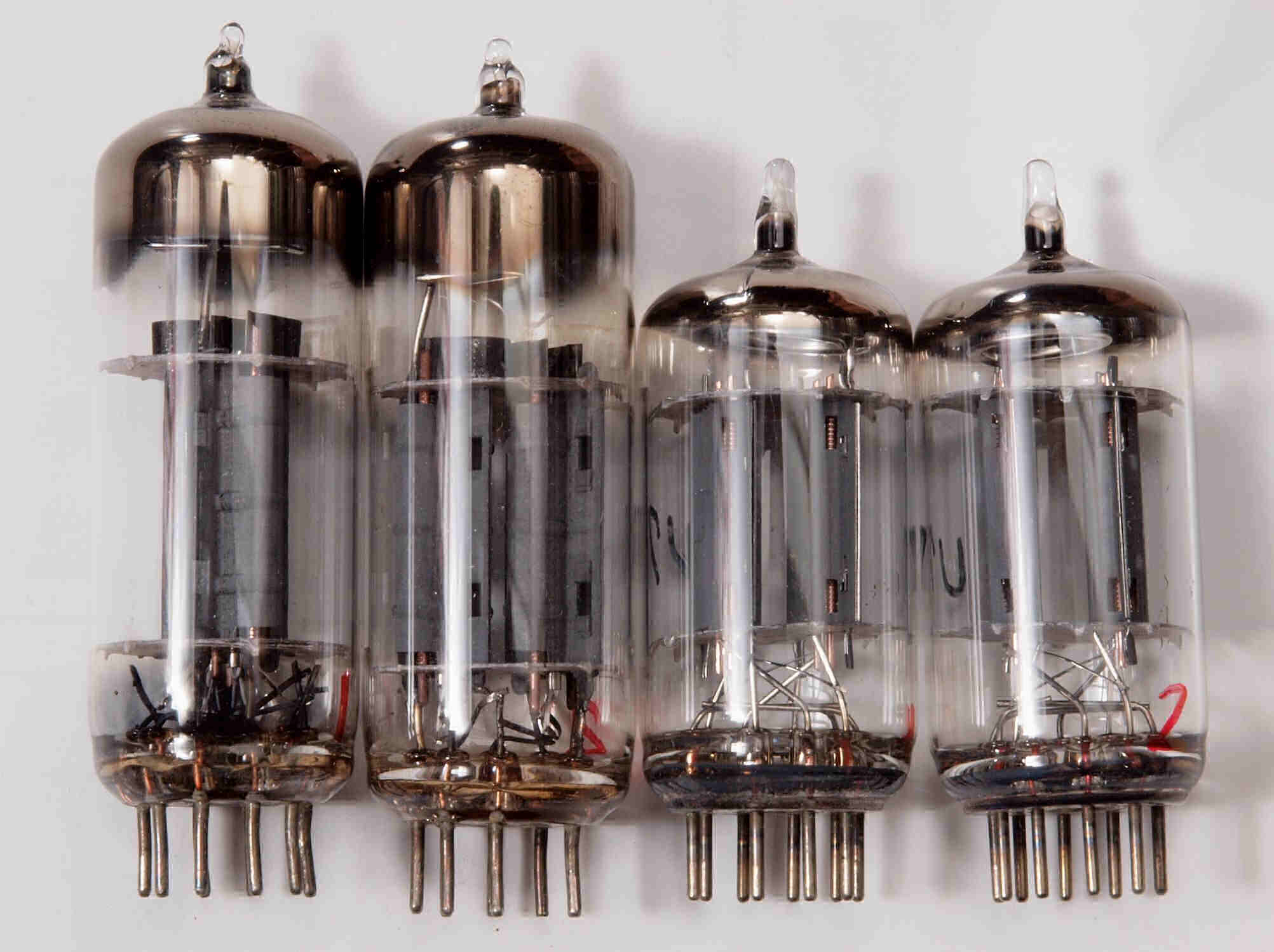

付属真空管、左から「１２ＢＨ７」１本目、２本目。　「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。

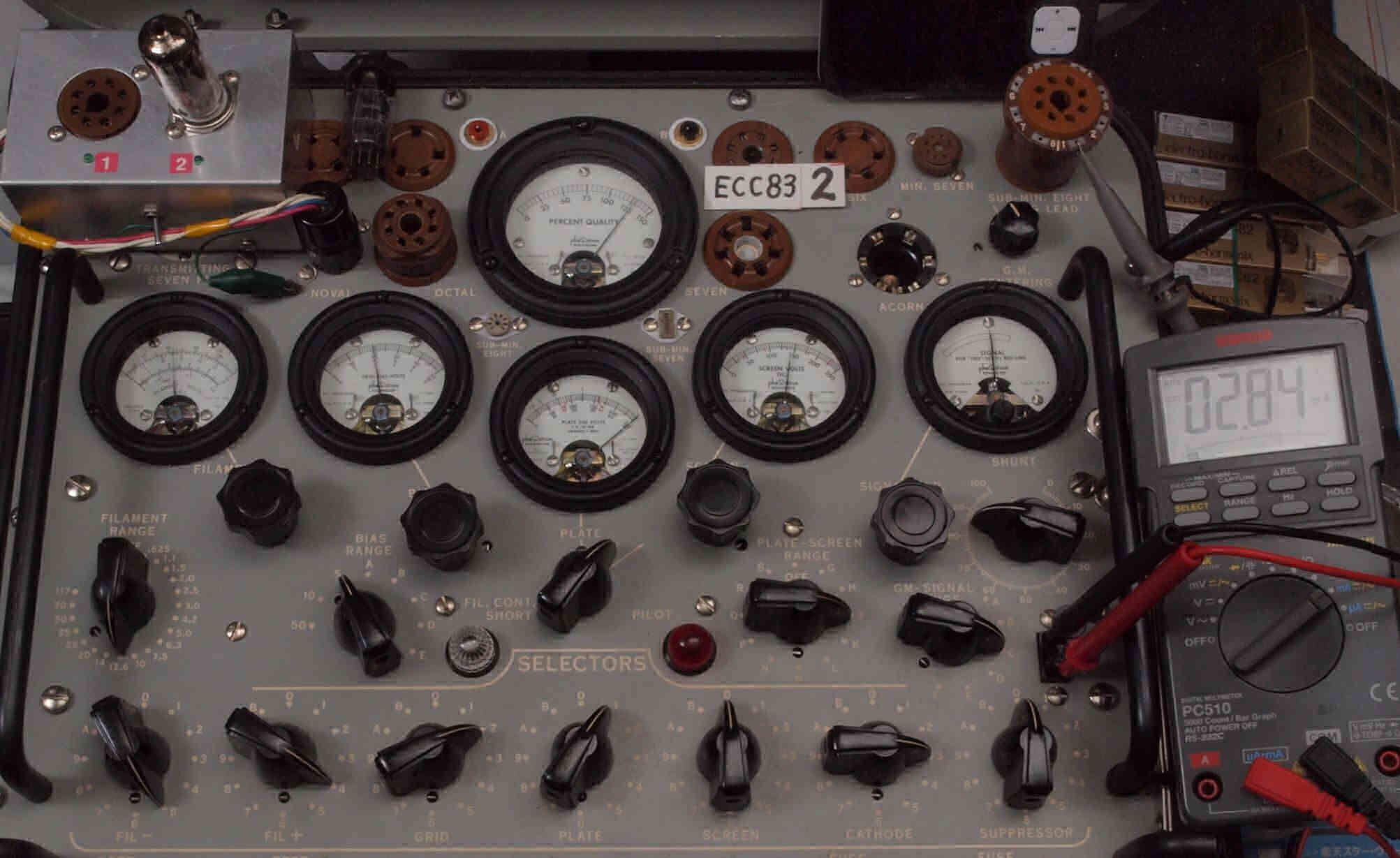

Ｕ１１．　付属真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４２００μmho、Ｉｐ＝１７．８３ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ１２．　付属真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１５．９９ｍＡ。

Ｕ２１．　付属真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝３０００μmho、Ｉｐ＝１２．００ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ２２．　付属真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝３６００μmho、Ｉｐ＝１３．５３ｍＡ。

Ｕ３１．　付属真空管「ＥＣＣ８２」１本目ユニット１測定。　Gm＝２７００μmho、Ｉｐ＝１５．２１ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ３２．　付属真空管「ＥＣＣ８２」１本目ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝１４．５６ｍＡ。

Ｕ４１．　付属真空管「ＥＣＣ８２」２本目ユニット１測定。　Gm＝２６００μmho、Ｉｐ＝１７．０３ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

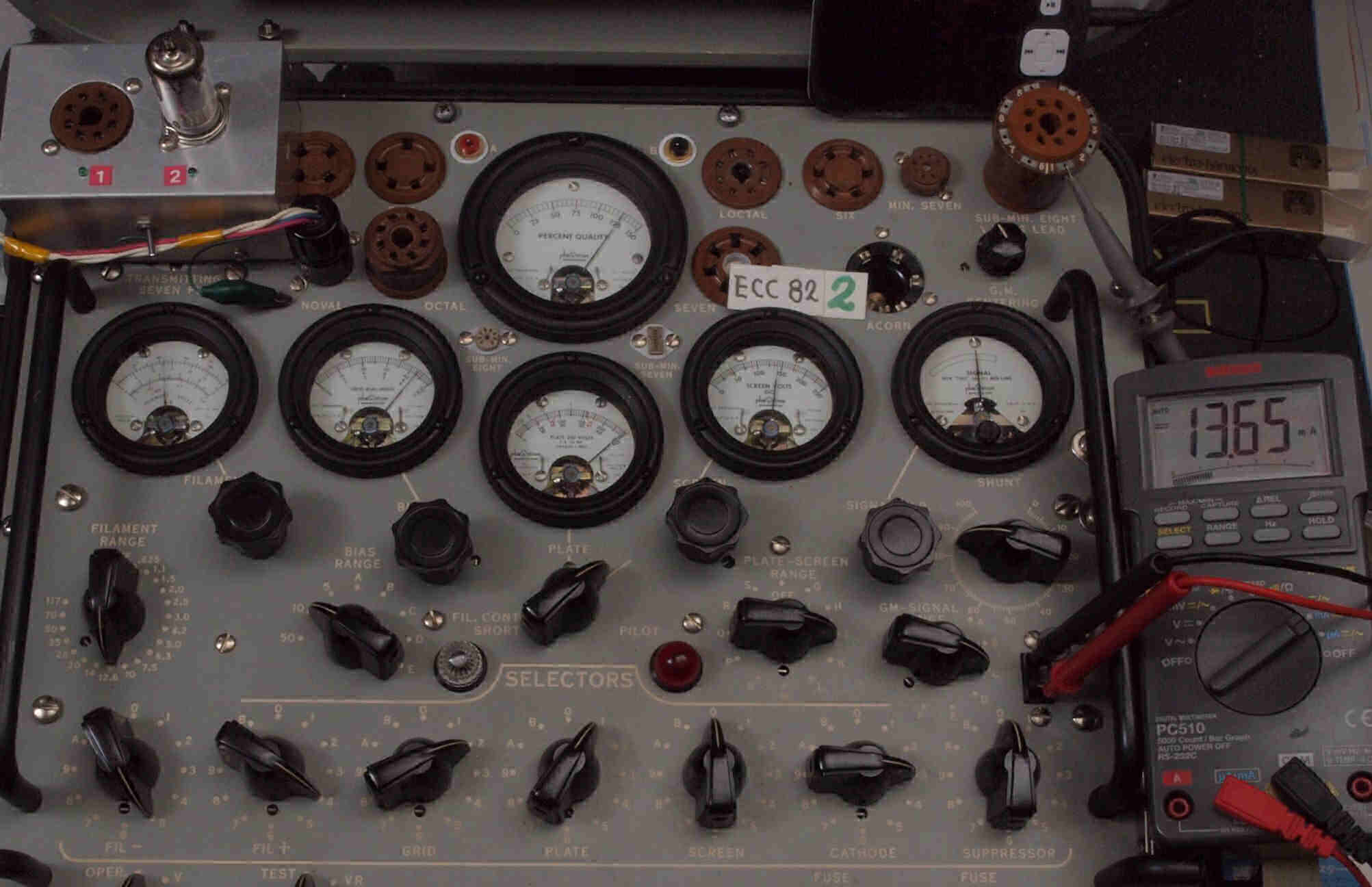

Ｕ４２．　付属真空管「ＥＣＣ８２」２本目ユニット２測定。　Gm＝２５００μmho、Ｉｐ＝１３．６５ｍＡ。

Ｕ５．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。 　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

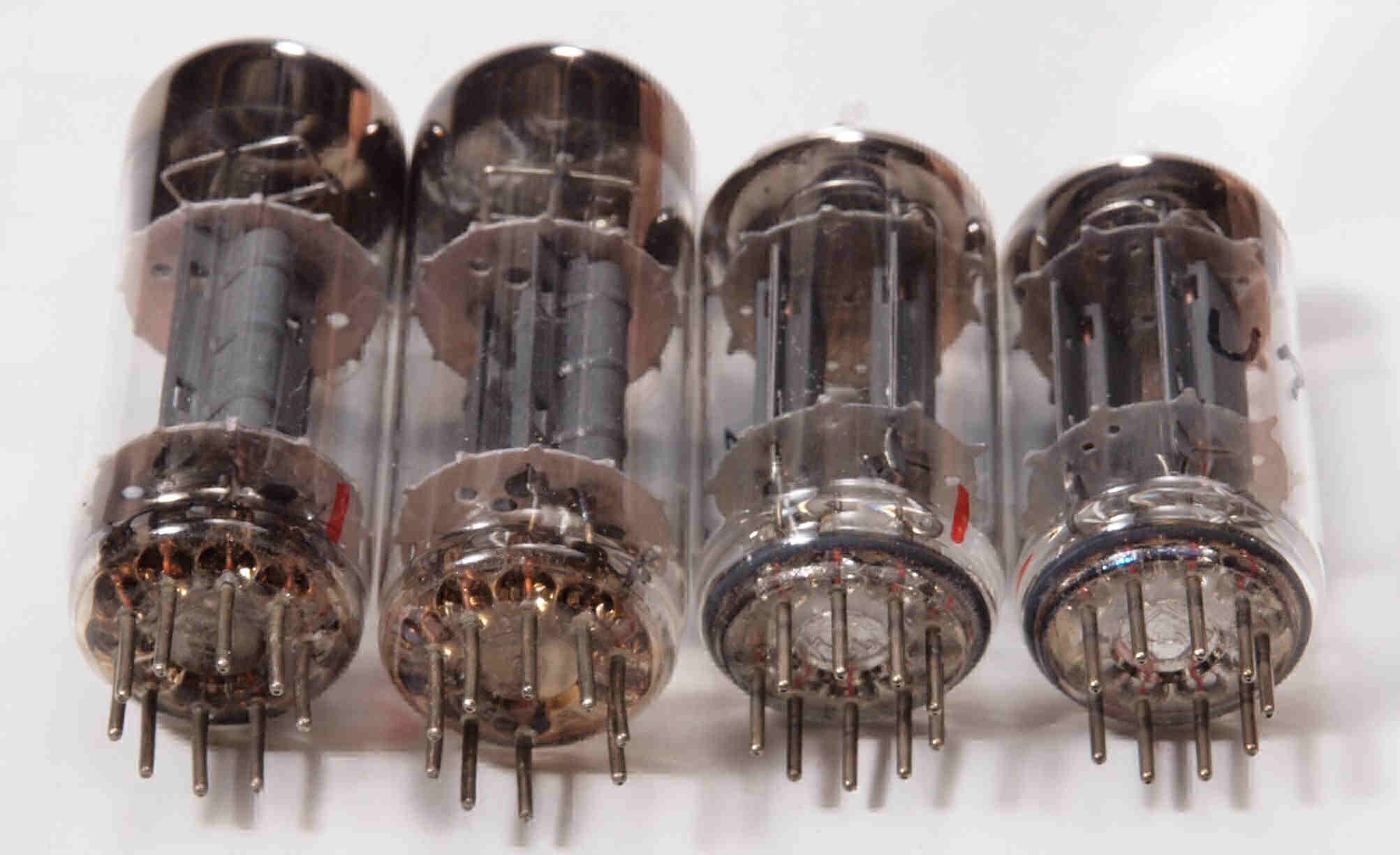

付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。

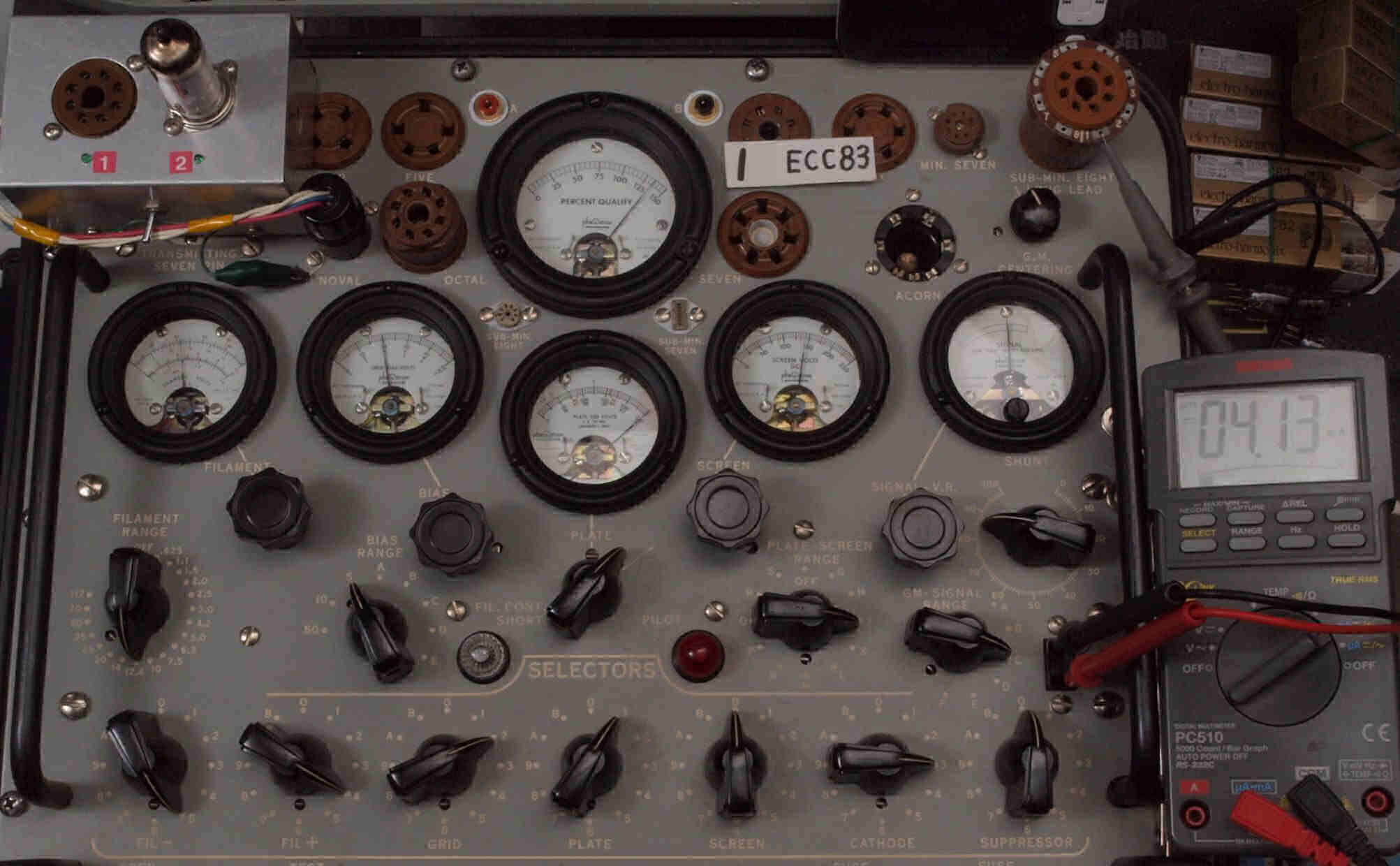

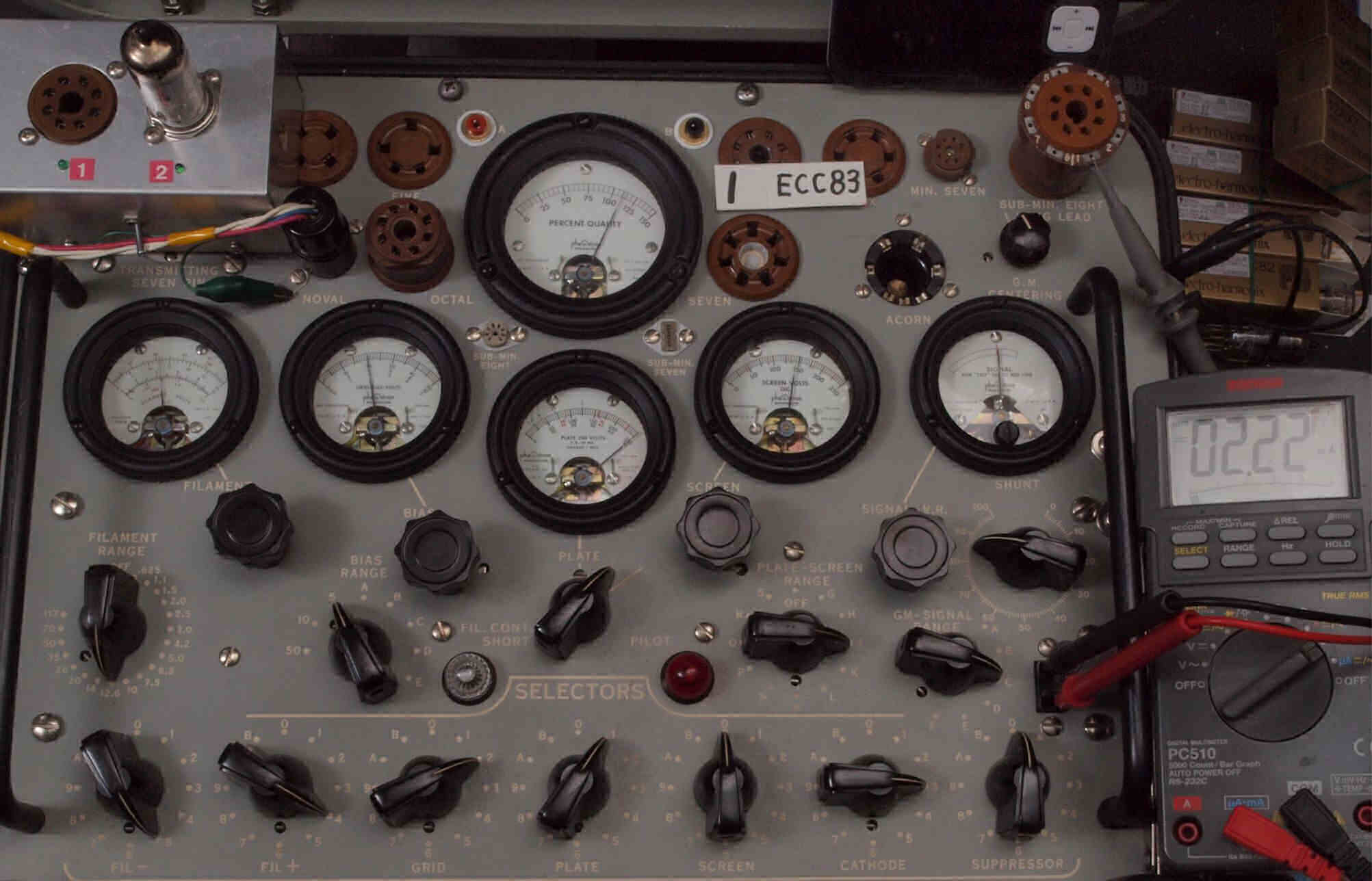

Ｕ５１．　付属真空管「１２ＡＸ７」１本目ユニット１測定。　Gm＝２６００μmho、Ｉｐ＝４．１３ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ５２．　付属真空管「１２ＡＸ７」１本目ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝２．２２ｍＡ。

Ｕ６１．　付属真空管「１２ＡＸ７」２本目ユニット１測定。　Gm＝＊＊＊μmho、Ｉｐ＝８．０５ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ６２．　付属真空管「１２ＡＸ７」２本目ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝２．９４ｍＡ。

Ｕ７１．　付属真空管「１２ＡＸ７」３本目ユニット１測定。　Gm＝２３００μmho、Ｉｐ＝２．０８ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ７２．　付属真空管「１２ＡＸ７」３本目ユニット２測定。　Gm＝２３００μmho、Ｉｐ＝２．１８ｍＡ。

Ｕ８．　付属真空管「６Ｌ６ＧＣ」。　左から１本目．２本目．３本目．４本目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ８１．　付属真空管「６Ｌ６ＧＣ」１本目測定。　Ｇｍ＝５５００μmho、Ｉｐ＝６２．３ｍＡ。 　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジ。

Ｕ８２．　付属真空管「６Ｌ６ＧＣ」２本目測定。　Ｇｍ＝５５００μmho、Ｉｐ＝６５．５４ｍＡ。 　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジ。

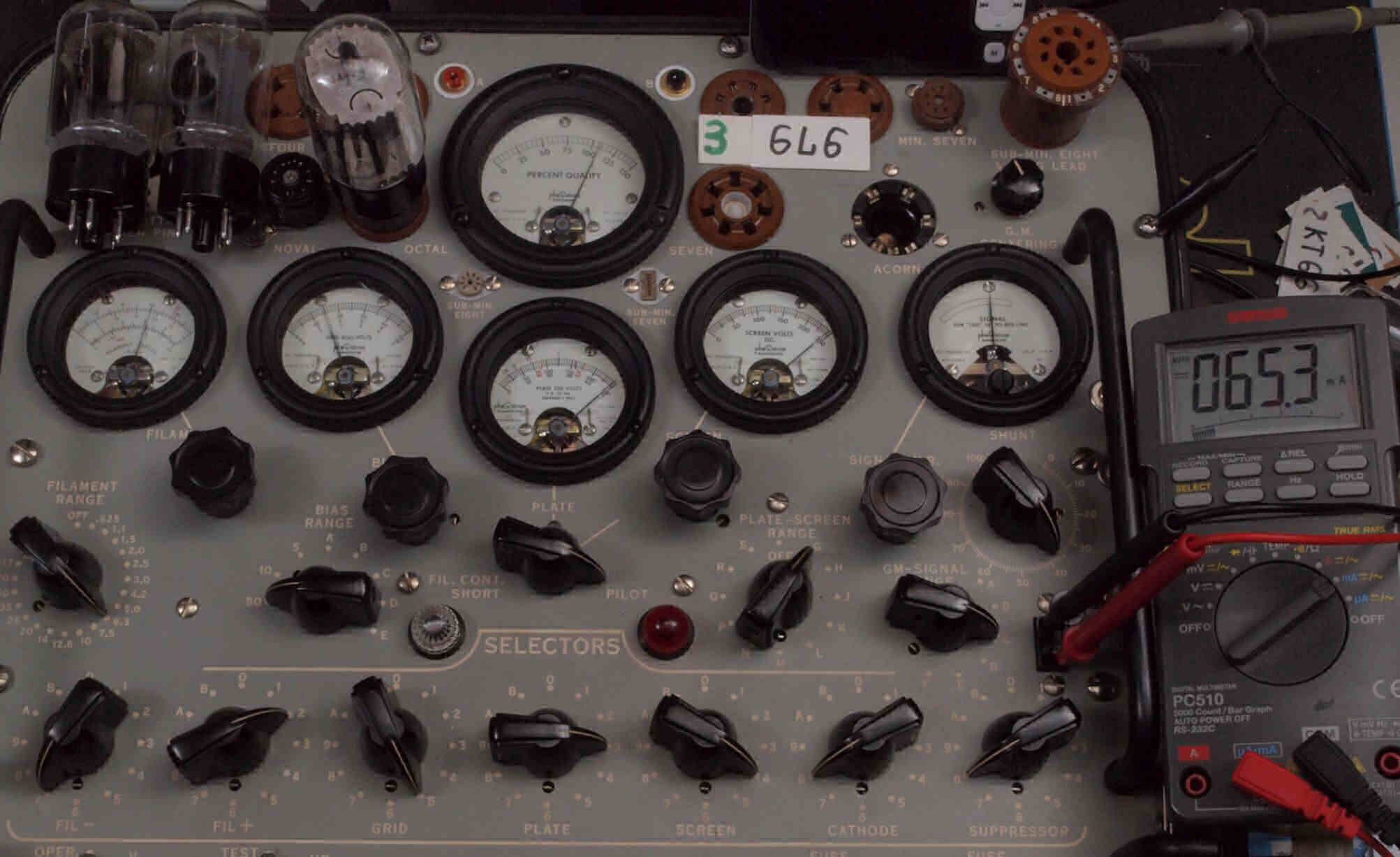

Ｕ８３．　付属真空管「６Ｌ６ＧＣ」３本目測定。　Ｇｍ＝５５００μmho、Ｉｐ＝６５．３ｍＡ。 　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジ。

Ｕ８４．　付属真空管「６Ｌ６ＧＣ」４本目測定。　Ｇｍ＝５５００μmho、Ｉｐ＝５７．７９ｍＡ。 　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジ。

V．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

V１． 　ユーザー購入真空管、左から「１２ＢＨ７」１本目、２本目。 　　　　　アマゾン経由ヴィンテージサウンドにて　１２ＢＨ７EHゴールド　２本マッチ　高ゲイン１３，５００円。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管、左から「１２ＢＨ７」１本目、２本目。

V１１．　購入真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４０００μmho、Ｉｐ＝１７．９０ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

V１２．　購入真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１８．１１ｍＡ。

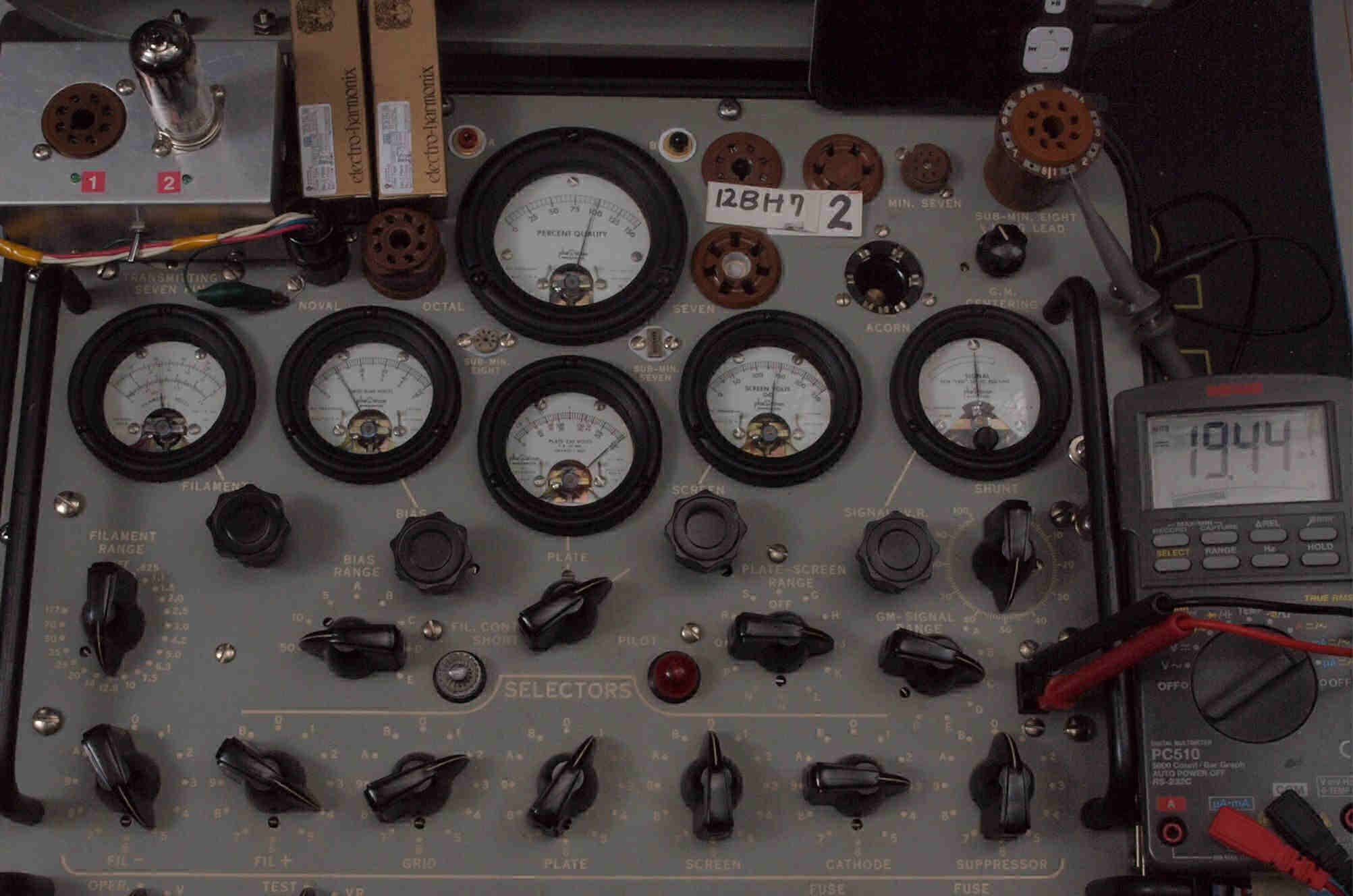

V２１．　購入真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝４０００μmho、Ｉｐ＝１９．４４ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

V２２．　購入真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝３８４０μmho、Ｉｐ＝１８．１１ｍＡ。

V３． 　ユーザー購入真空管、左から「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。 　　　　　アマゾン経由ヴィンテージサウンドにて　１２ＡＵ７（ＥＣＣ８２） EHゴールド２本マッチ　高ゲイン７，０２０円。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　「１２ＡＵ７」相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管、左から「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目。

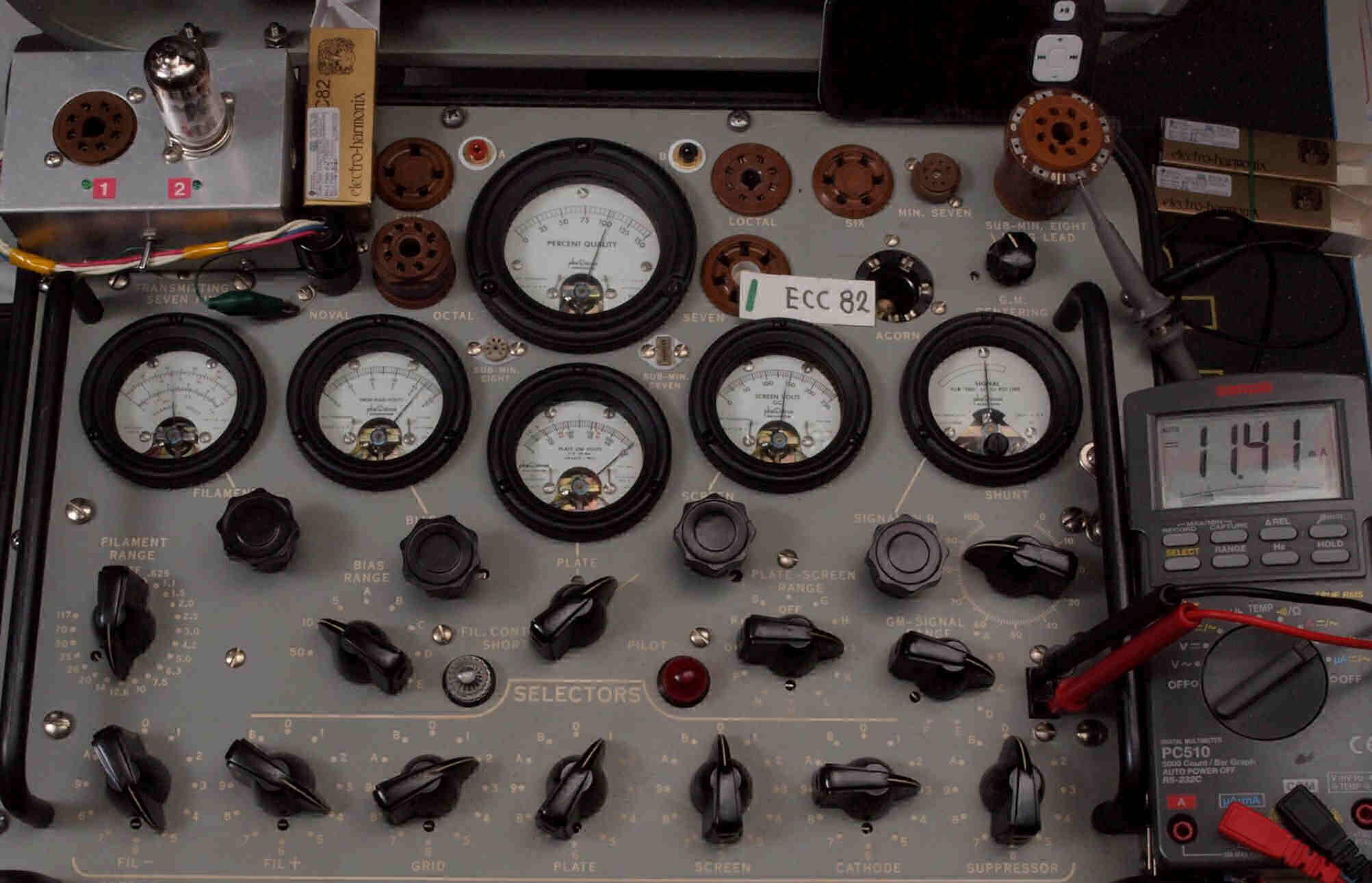

V３１．　購入真空管「ＥＣＣ８２」１本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１１．４１ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

V３２．　購入真空管「ＥＣＣ８２」１本目ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝１２．４１ｍＡ。

V４１．　購入真空管「ＥＣＣ８２」２本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１３．５７ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

V４２．　購入真空管「ＥＣＣ８２」２本目ユニット２測定。　Gm＝２５００μmho、Ｉｐ＝１４．６６ｍＡ。

V５．　ユーザー購入真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。 　　　　　アマゾン経由ヴィンテージサウンドにて　１２ＡＸ７（ＥＣＣ８３）EHゴールド３本マッチ　高ゲイン９，５０４円。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

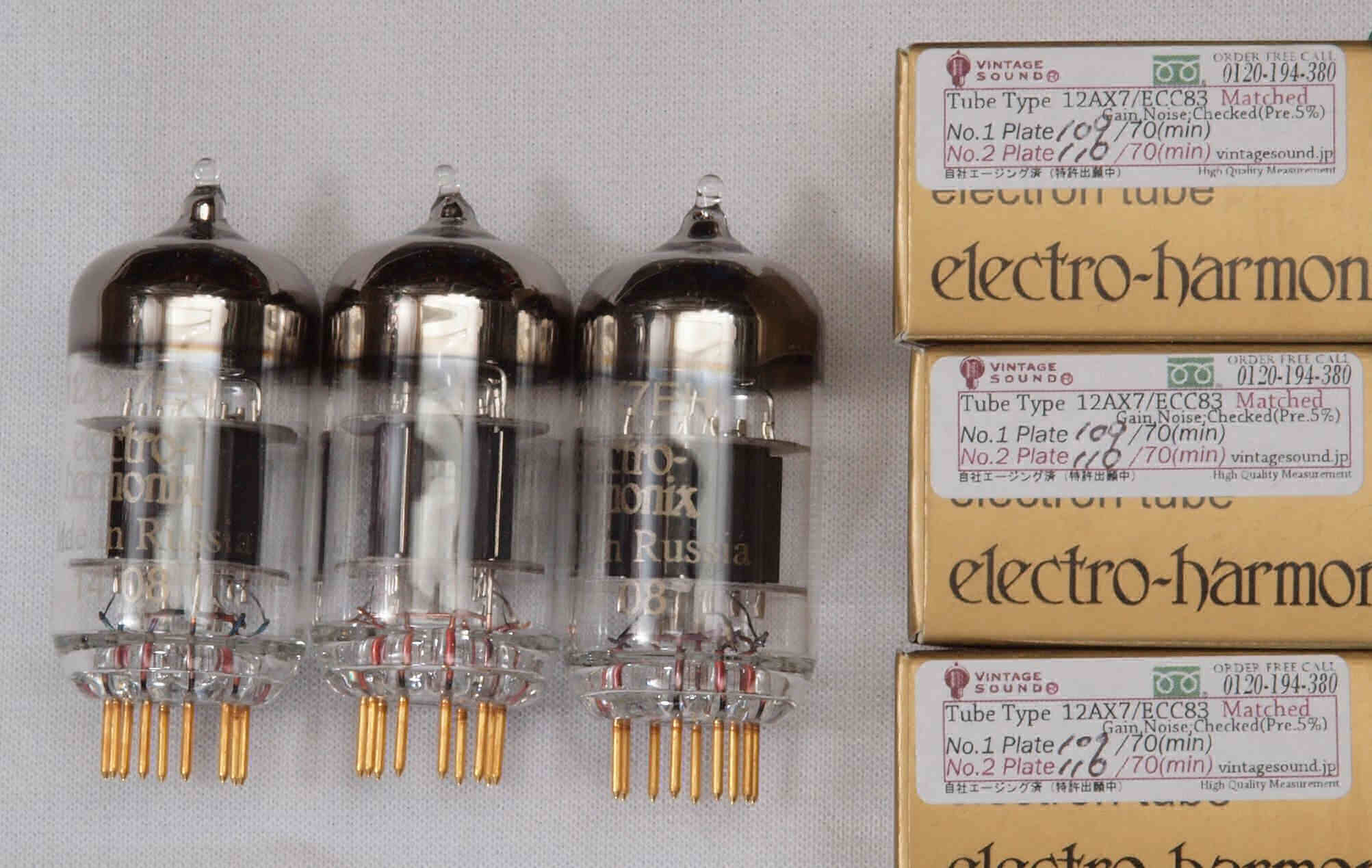

購入真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．３本目。

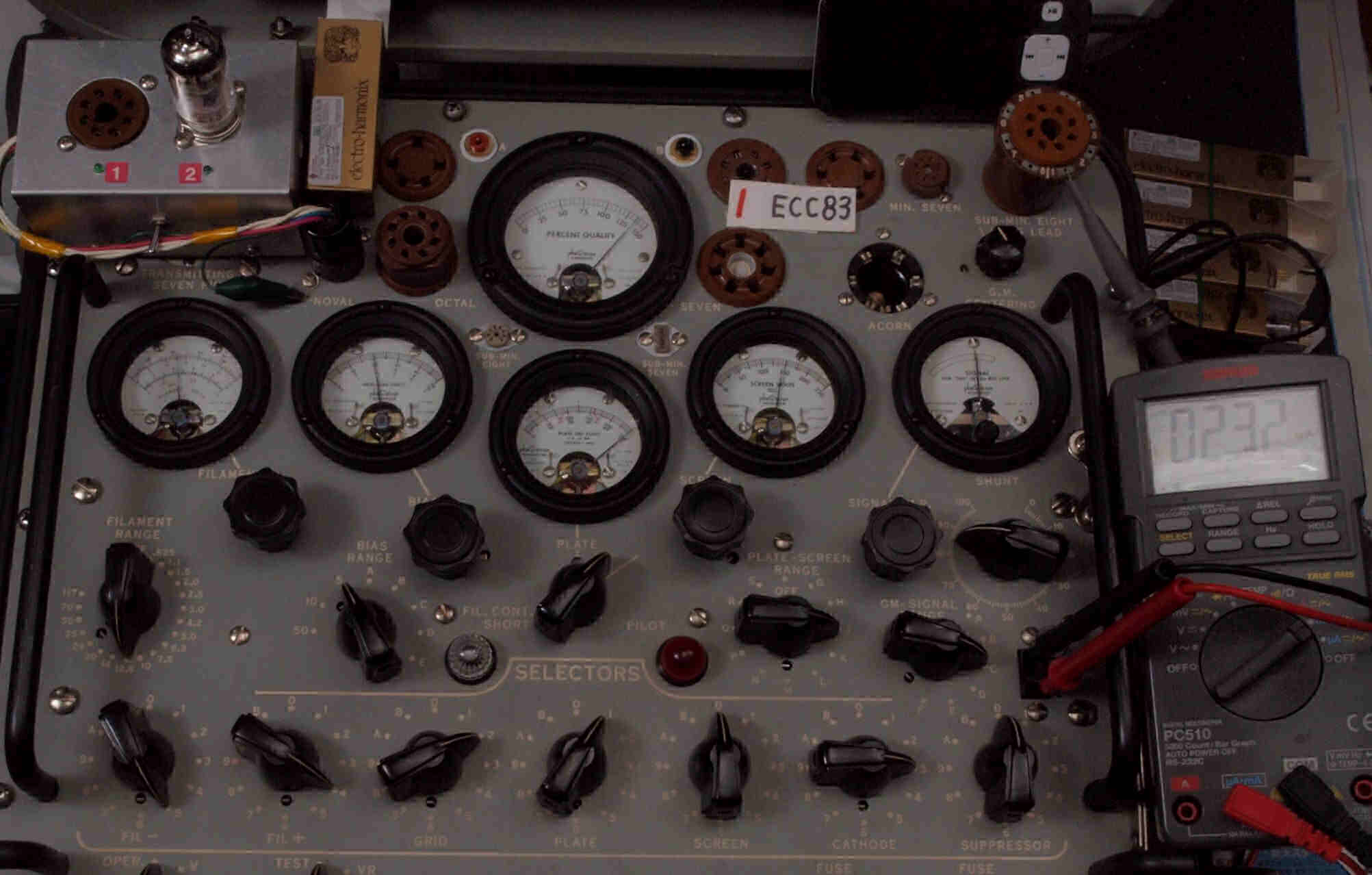

V５１．　購入真空管「１２ＡＸ７」１本目ユニット１測定。　Gm＝２７００μmho、Ｉｐ＝２．３２ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

V５２．　購入真空管「１２ＡＸ７」１本目ユニット２測定。　Gm＝２７００μmho、Ｉｐ＝２．３５ｍＡ。

V６１．　購入真空管「１２ＡＸ７」２本目ユニット１測定。　Gm＝１８００μmho、Ｉｐ＝１．９８ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

V６２．　購入真空管「１２ＡＸ７」２本目ユニット２測定。　Gm＝２１００μmho、Ｉｐ＝２．１２ｍＡ。

V７１．　購入真空管「１２ＡＸ７」３本目ユニット１測定。　Gm＝２８００μmho、Ｉｐ＝２．６２ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

V７２．　購入真空管「１２ＡＸ７」３本目ユニット２測定。　Gm＝２９００μmho、Ｉｐ＝２．５６ｍＡ。

V８．　購入真空管「７０２７」。 　　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

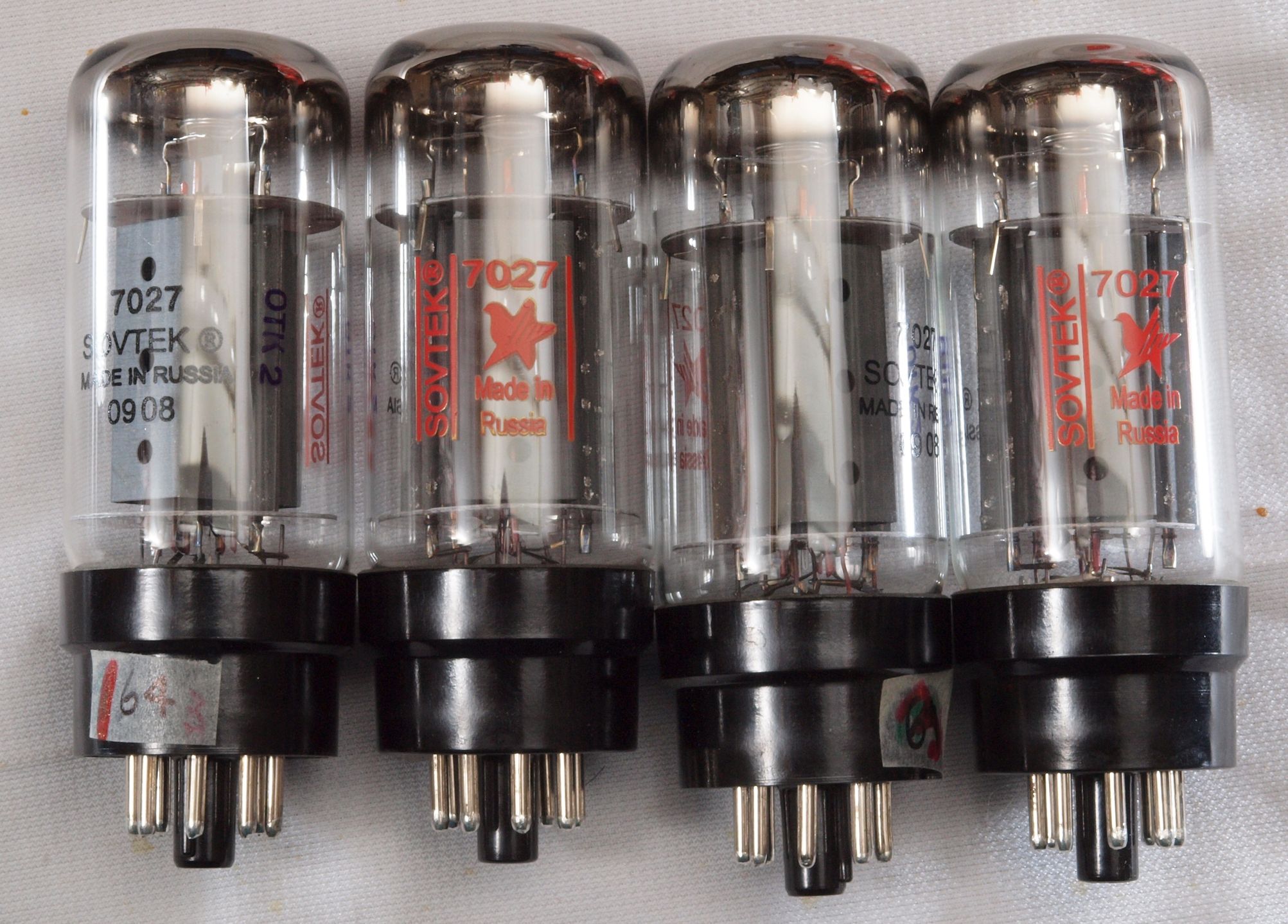

購入真空管「７０２７」。　左から１本目．２本目．３本目．４本目。

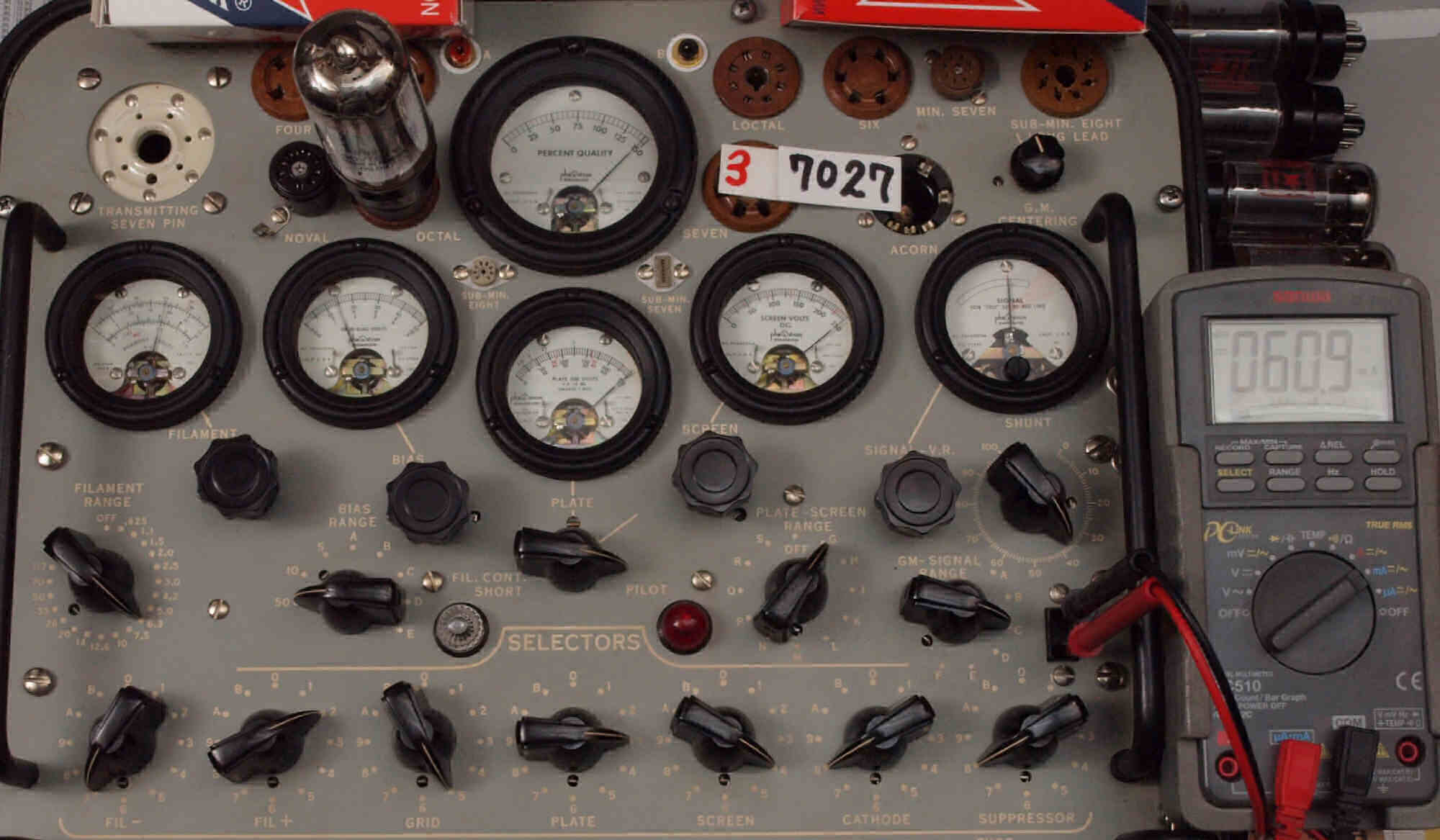

V８１．　購入真空管「７０２７」１本目測定。　Ｇｍ＝７２５０μmho、Ｉｐ＝６０．９ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

V８２．　購入真空管「７０２７」２本目測定。　Ｇｍ＝７５００μmho、Ｉｐ＝５９．６。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

V８３．　購入真空管「７０２７」３本目測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６２．１ｍＡ。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

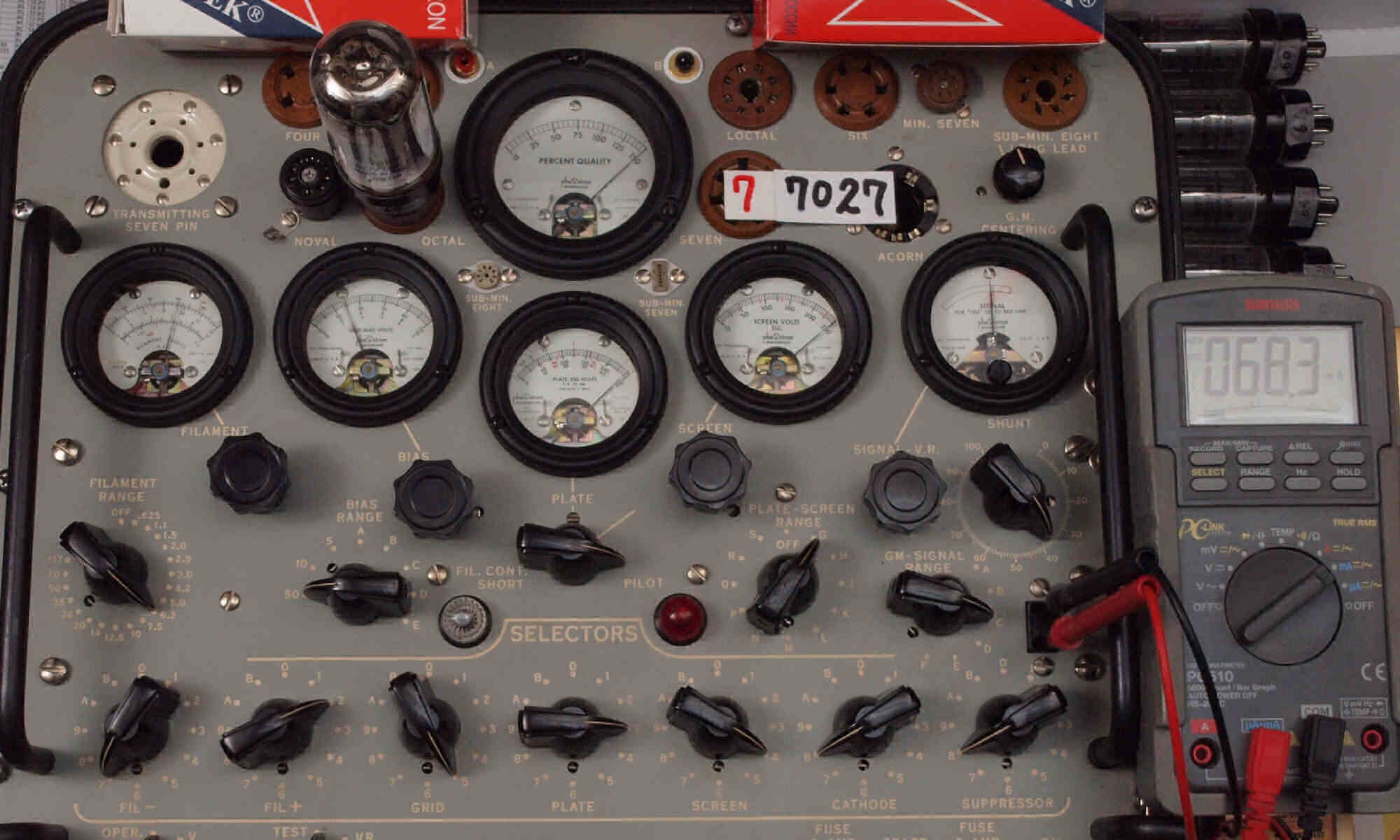

V８４．　購入真空管「７０２７」４本目測定。　Ｇｍ＝７５００μmho、Ｉｐ＝６８．３。 　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジでの測定。

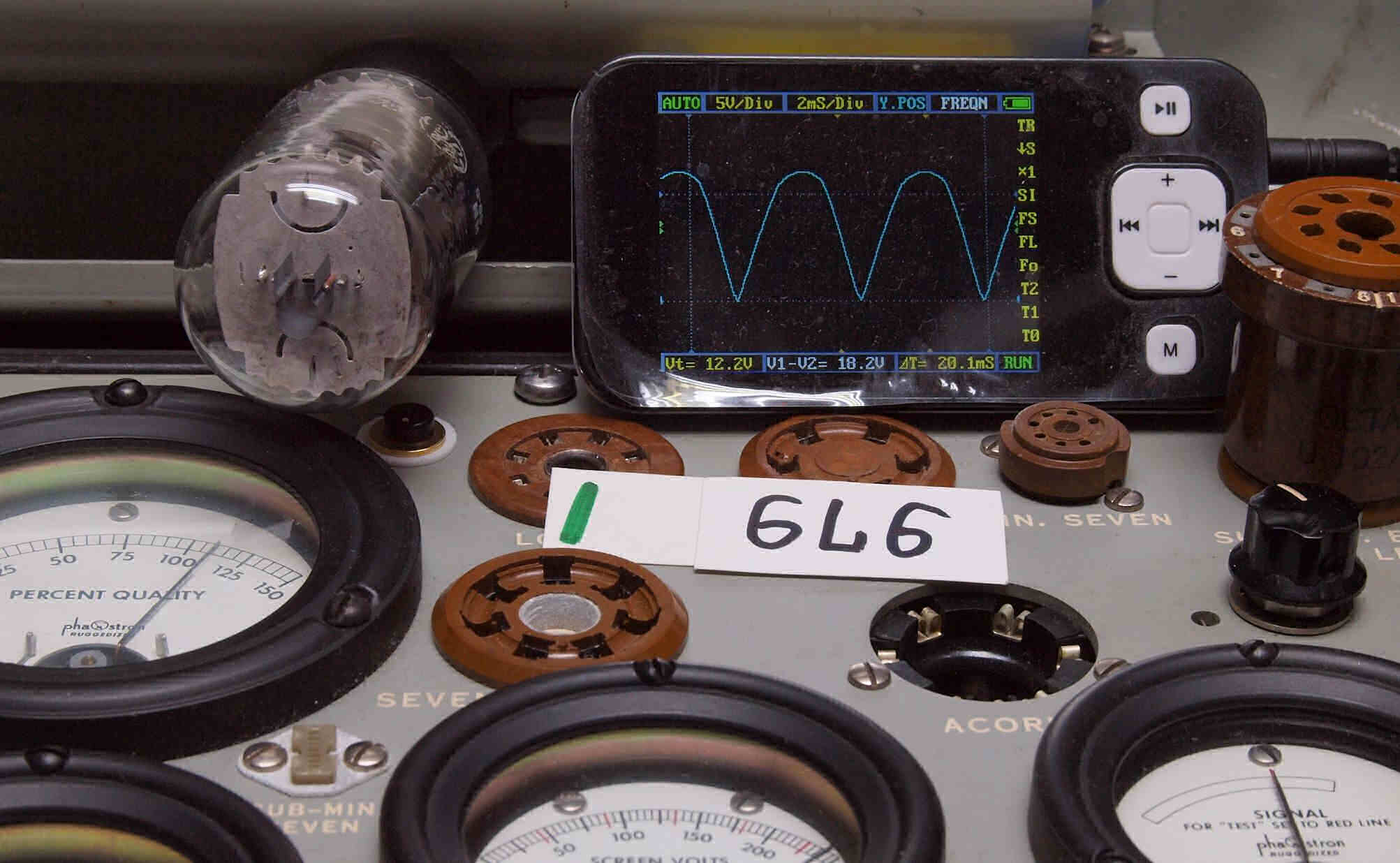

プレート波形を観測しながら測定する。

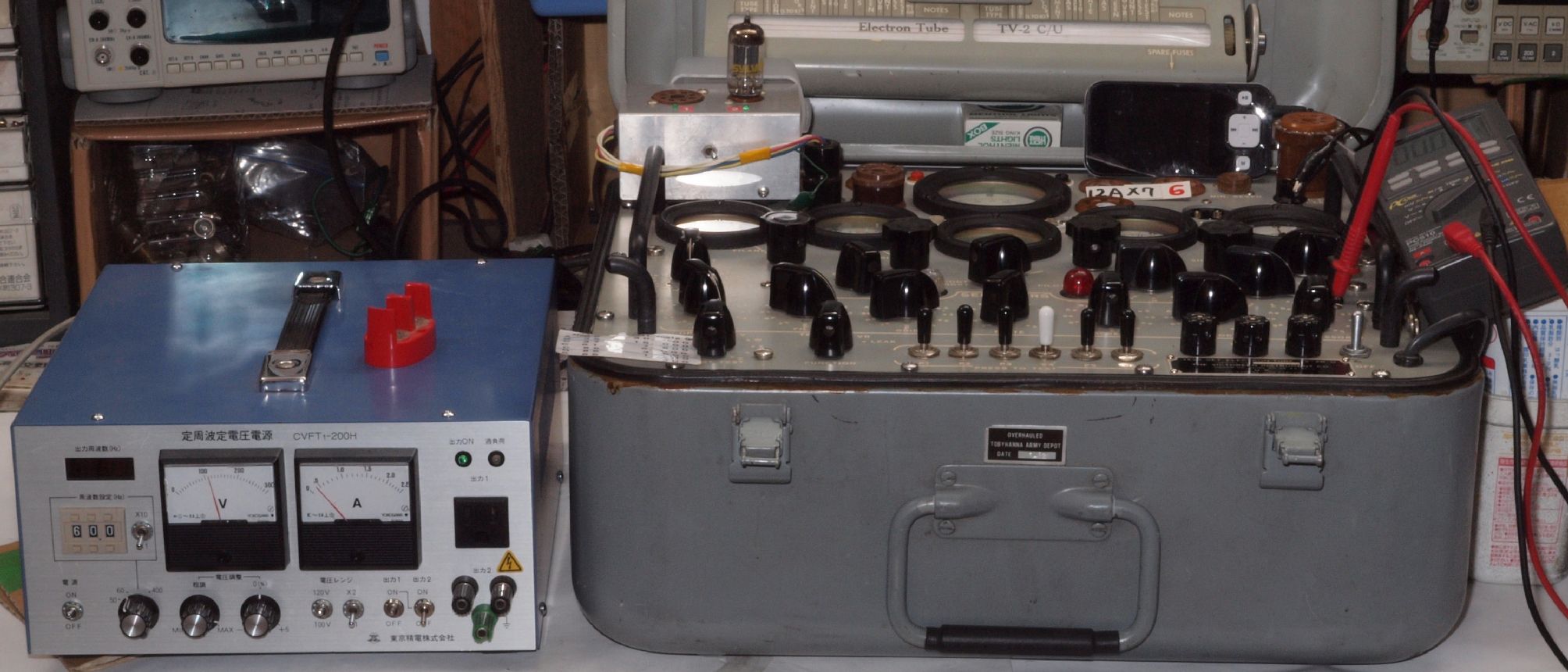

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｙ．　納品後のユーザの使用状況、配置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　納品後のユーザの使用状況。 Wadia6(CD player) -C22-dbx223XL(チャンデバ290Hhz cut off) -high Mclntosh MC240, low Mclntosh MC60x2 -JBL4343

Ｙ２．　納品後のユーザの使用状況２。

Ｙ３．　納品後のユーザの使用状況３。　遮熱筒を被せた、電源ブロック電解コンデンサー２本。

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC240 定格出力 Stereo＝40W＋40W（4Ω、8Ω、16Ω） Mono＝　80W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜40ｋＨｚ/+0,-0.1dB 16Ｈｚ〜60ｋＨｚ/+0,-0.5dB 10Ｈｚ〜100ｋＨｚ/+0,-1dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　2V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝12AX7、12AU7、12BH7、12AX7 出力管　＝6L6GC (7027A)×4 消費電力 145W 最大外形寸法 幅３９０mm×高さ１９８mm×奥行２６４mm 重量 ２２.２kg
