MusicalFidelity A−1. 18台目修理記録
2018/7/13到着  7/22完成
A. 修理前の状況
  • 症状は、L側アンプにDC漏れで、スピーカー端子+−間の電圧で16mV。
    12年ほど前に中古品を購入。
    一度メーカー以外で修理されていたみたいで、サイリスタ(?)交換とのことでした。
    購入後一度も使用せず、今年久しぶりに通電したら、スピーカーからボコッ。
    数回使用しましたが、スピーカーに悪いので修理を決意。


T. 終段TR(トランジスター)測定

B. 原因
  • 左右で終段FET(電解トランジスター)が異なる。
    1部電解コンデンサー容量抜け、各部経年劣化。


C. 修理状況


D. 使用部品
  • 電解コンデンサー(オーディオコンデンサー使用) 31個。
    フイルムコンデンサー               4個。
    タイト製のユニバーサル・カップリング      1個。
    テフロン絶縁RCA端子            6組12個。
    SP端子                  2組4個。
    フューズ付き3Pインレットソケット      1個。
    2連VR                     1個。
    終段TR(トランジスター)2組4個(2組20個購入し、選別使用)。
    終段エミッター抵抗        4本(選別して使用)。
    AMP部TR(トランジスター)        16個。


E. 調整・測定

F. 修理費 115 ,000円   「オーバーホール修理」

Y. ユーザー宅の設置状況

S. MusicalFidelity A−1. の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

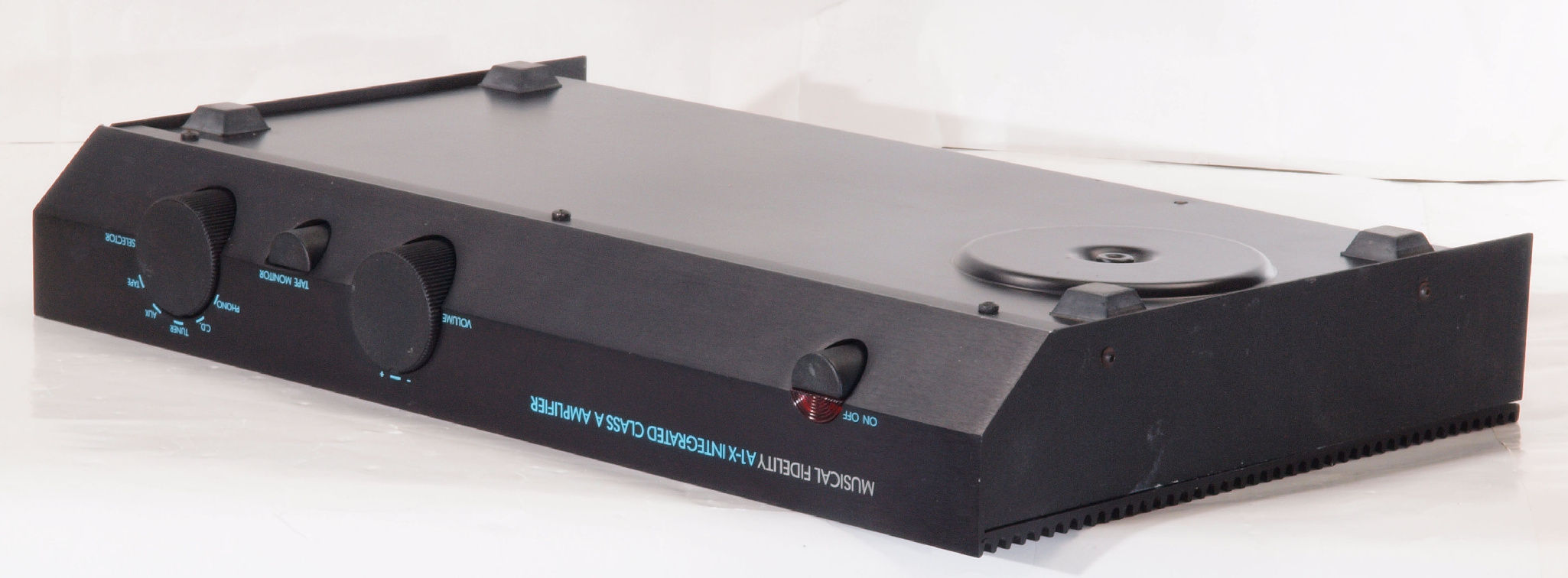

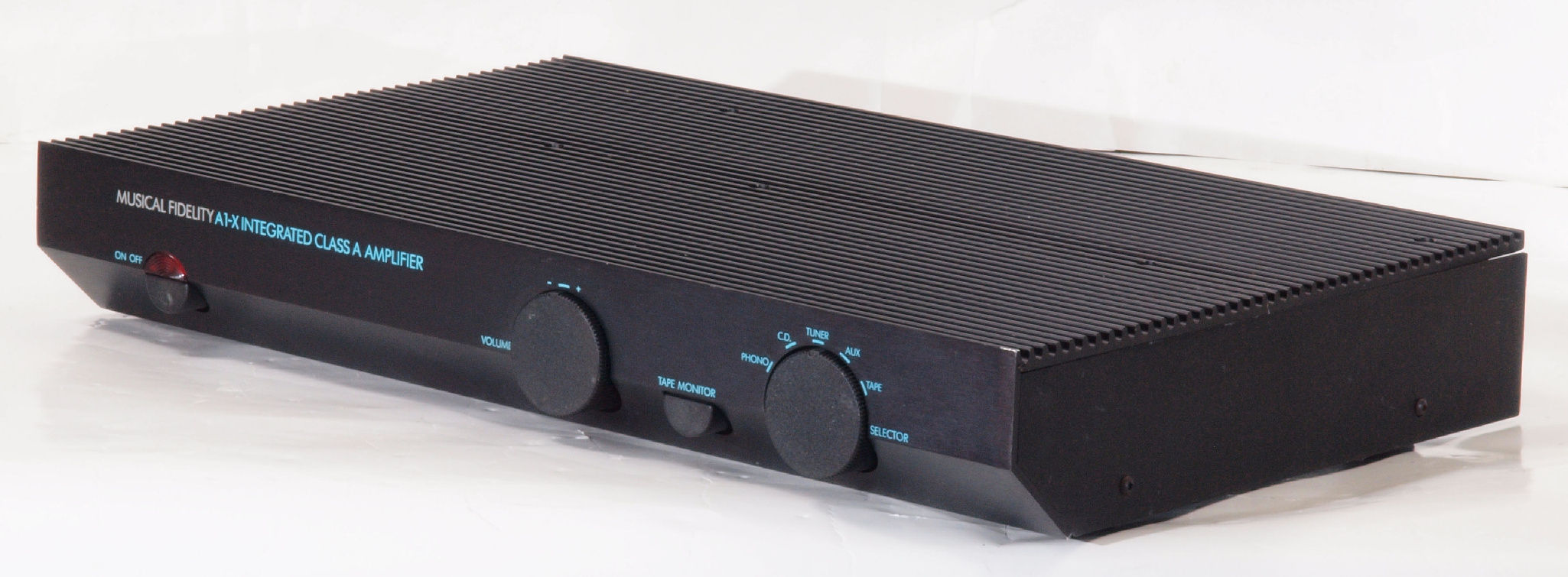

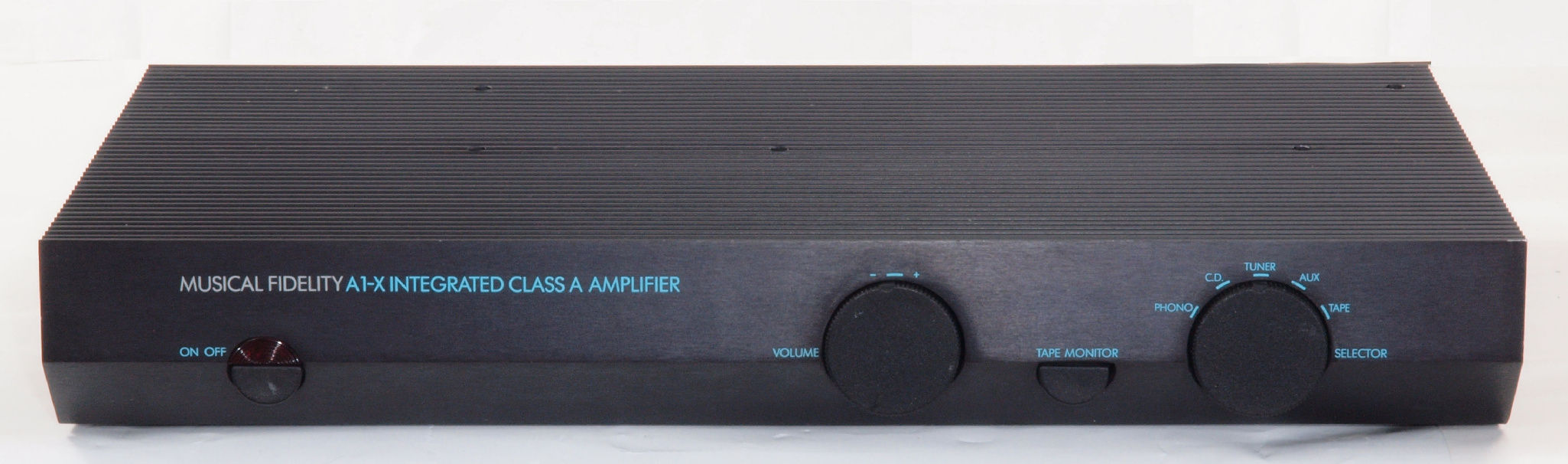

A11. 点検中 前から見る。
A12. 点検中 前右から見る。

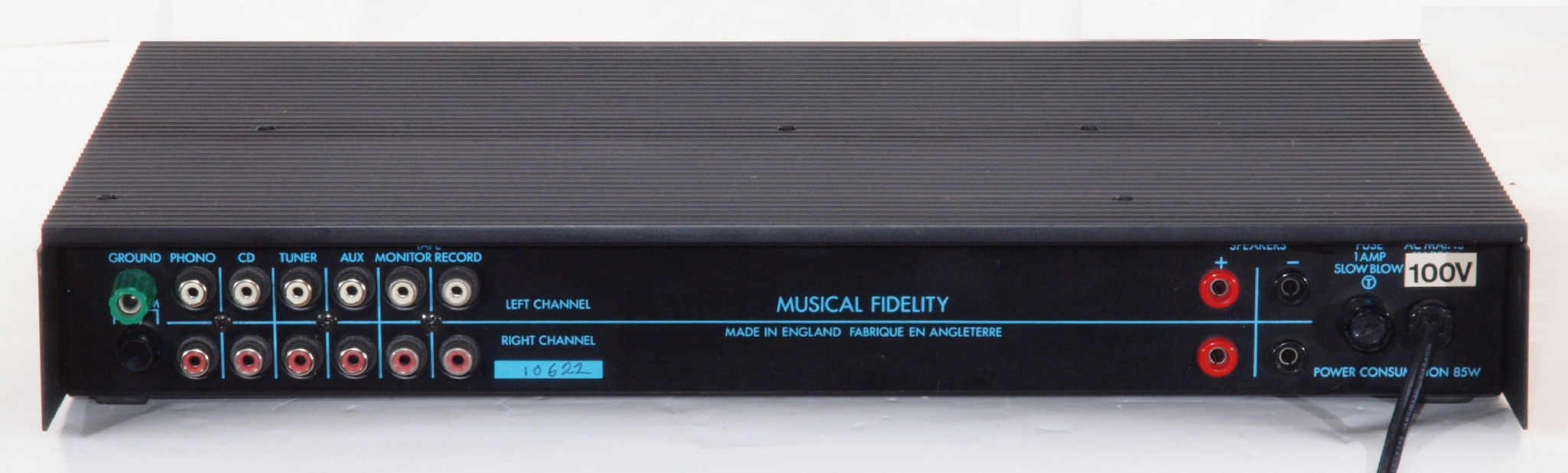

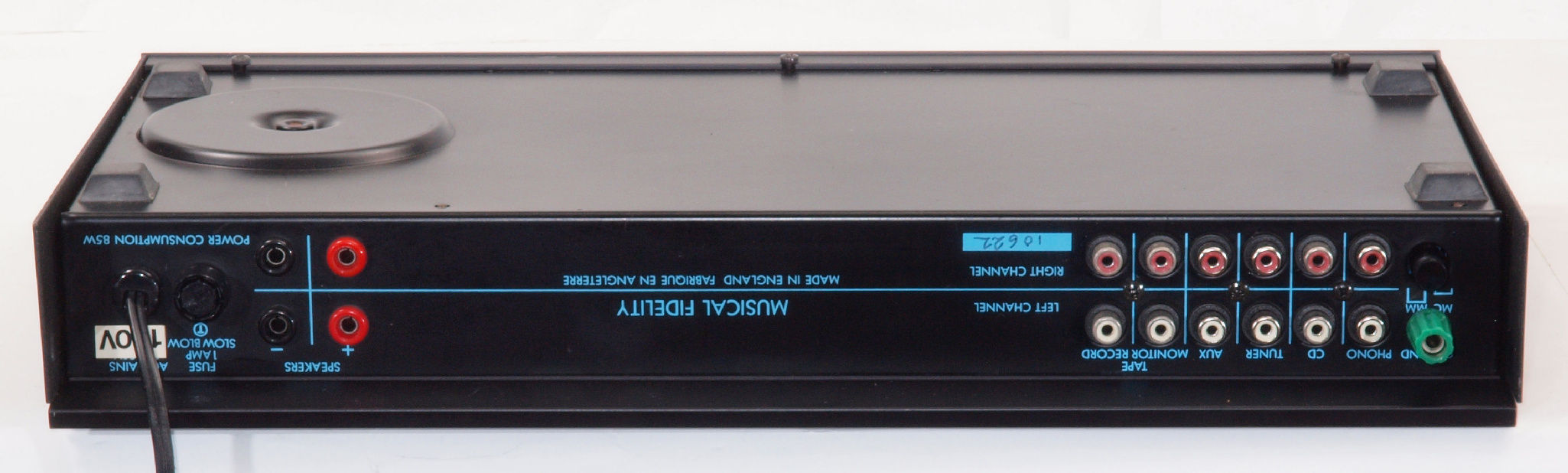

A13. 点検中 後から見る。

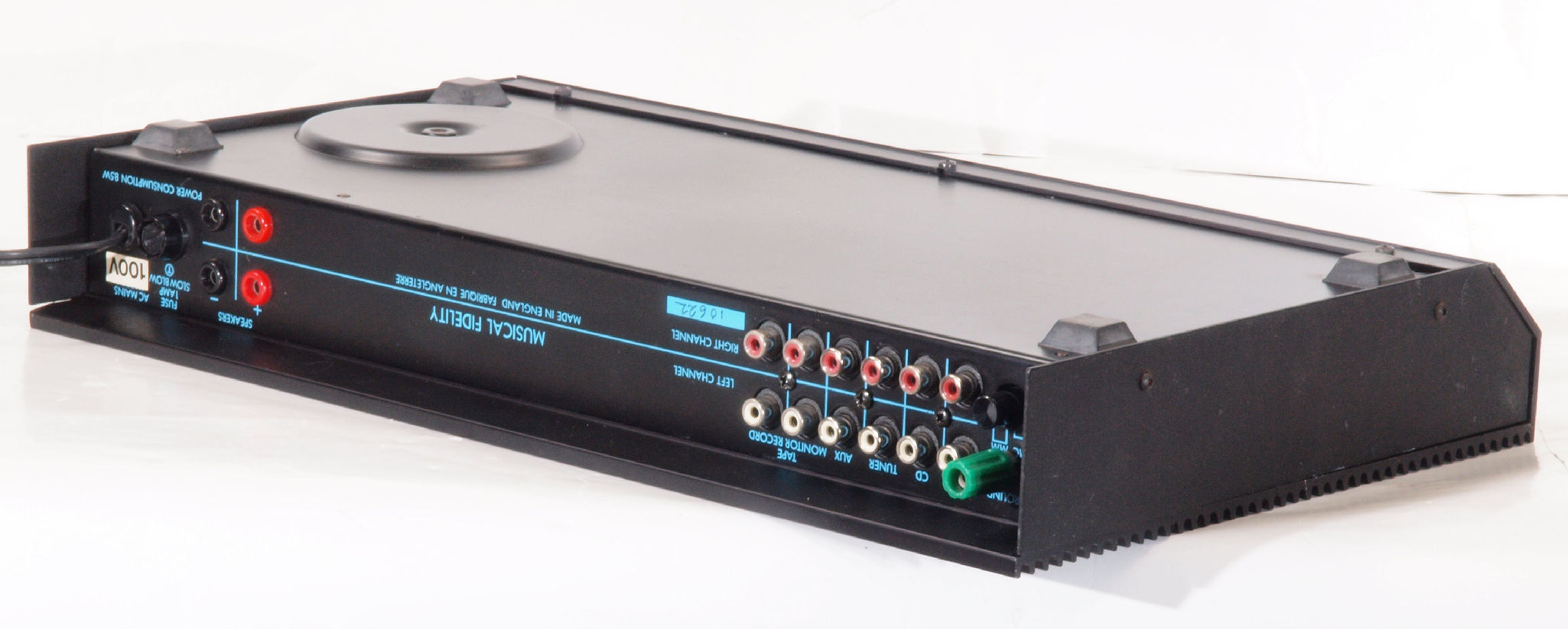

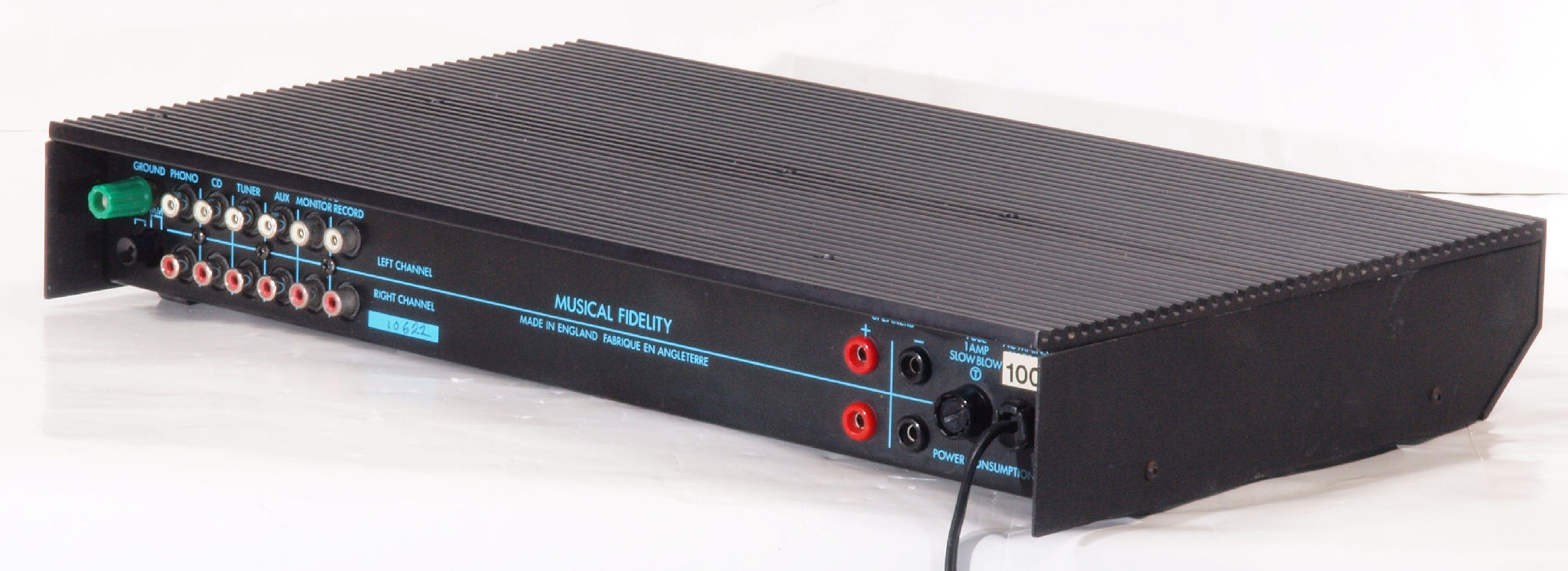

A14. 点検中 後左から見る。
A15. 点検中 上から見る。

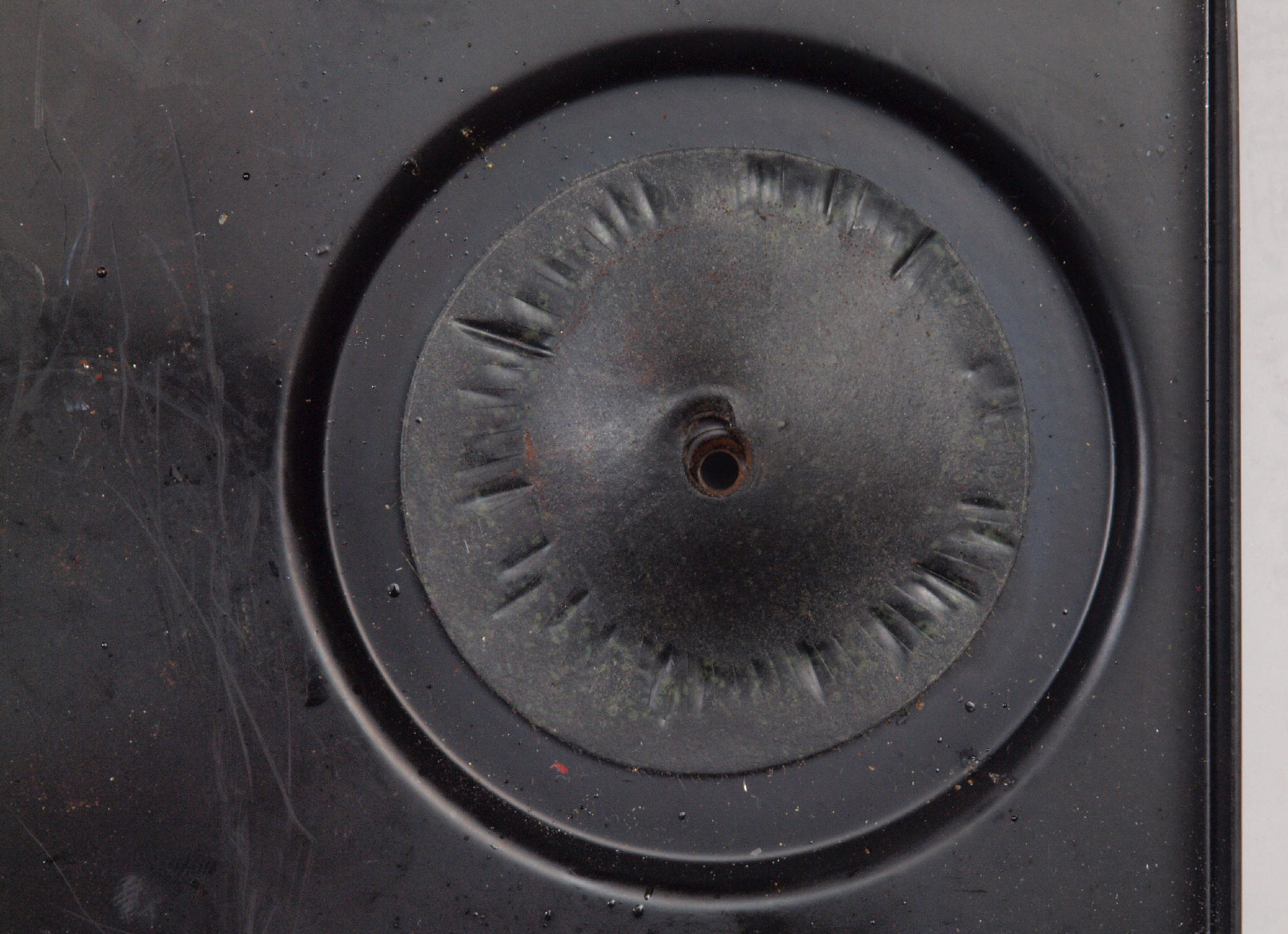

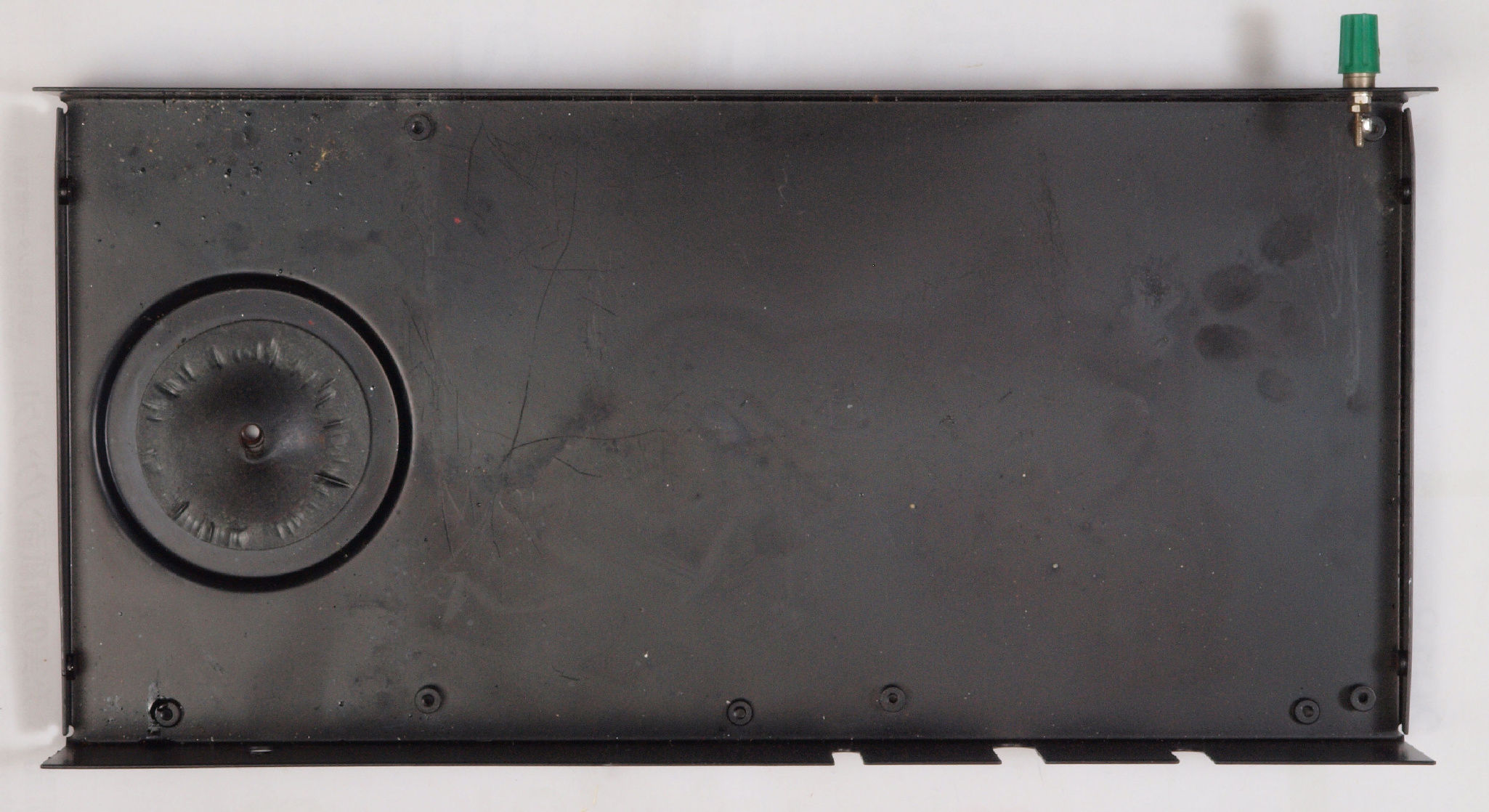

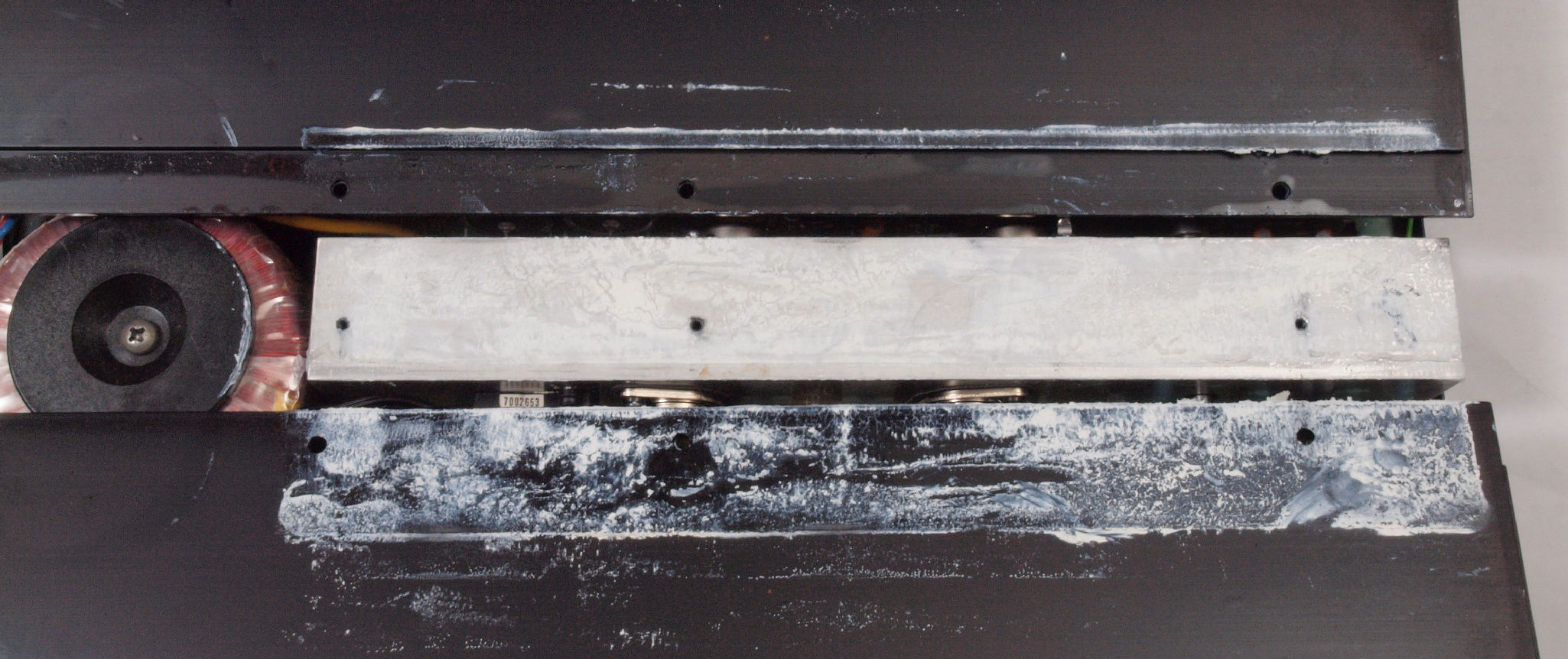

A16. 点検中、 上蓋裏の放熱シリコングリス。

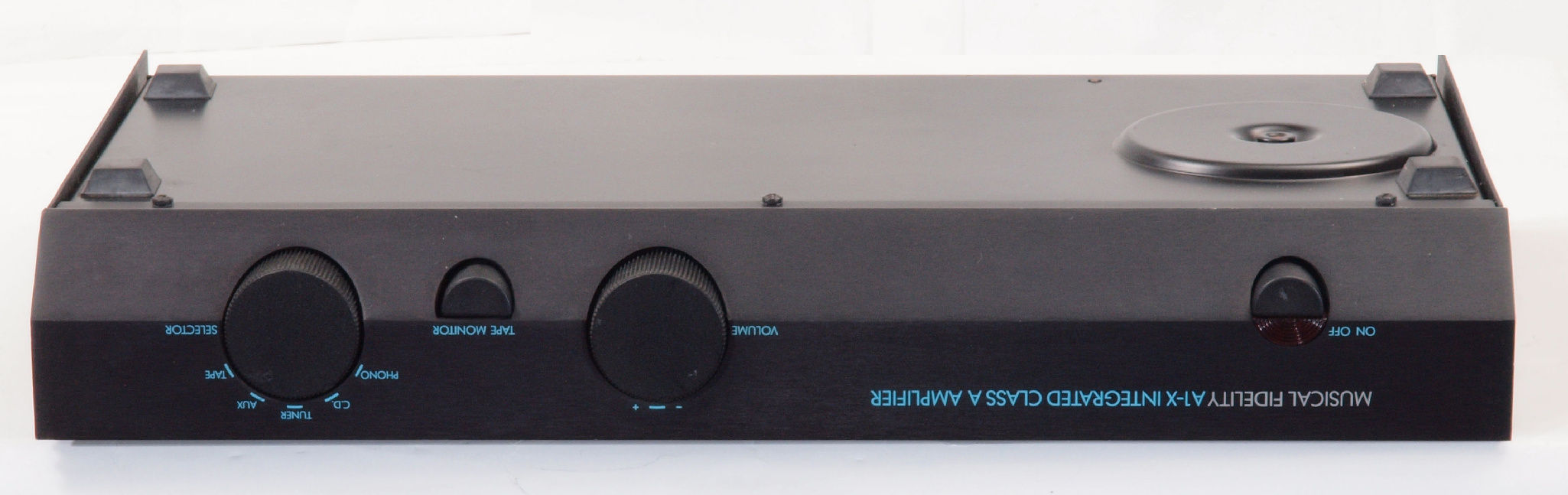

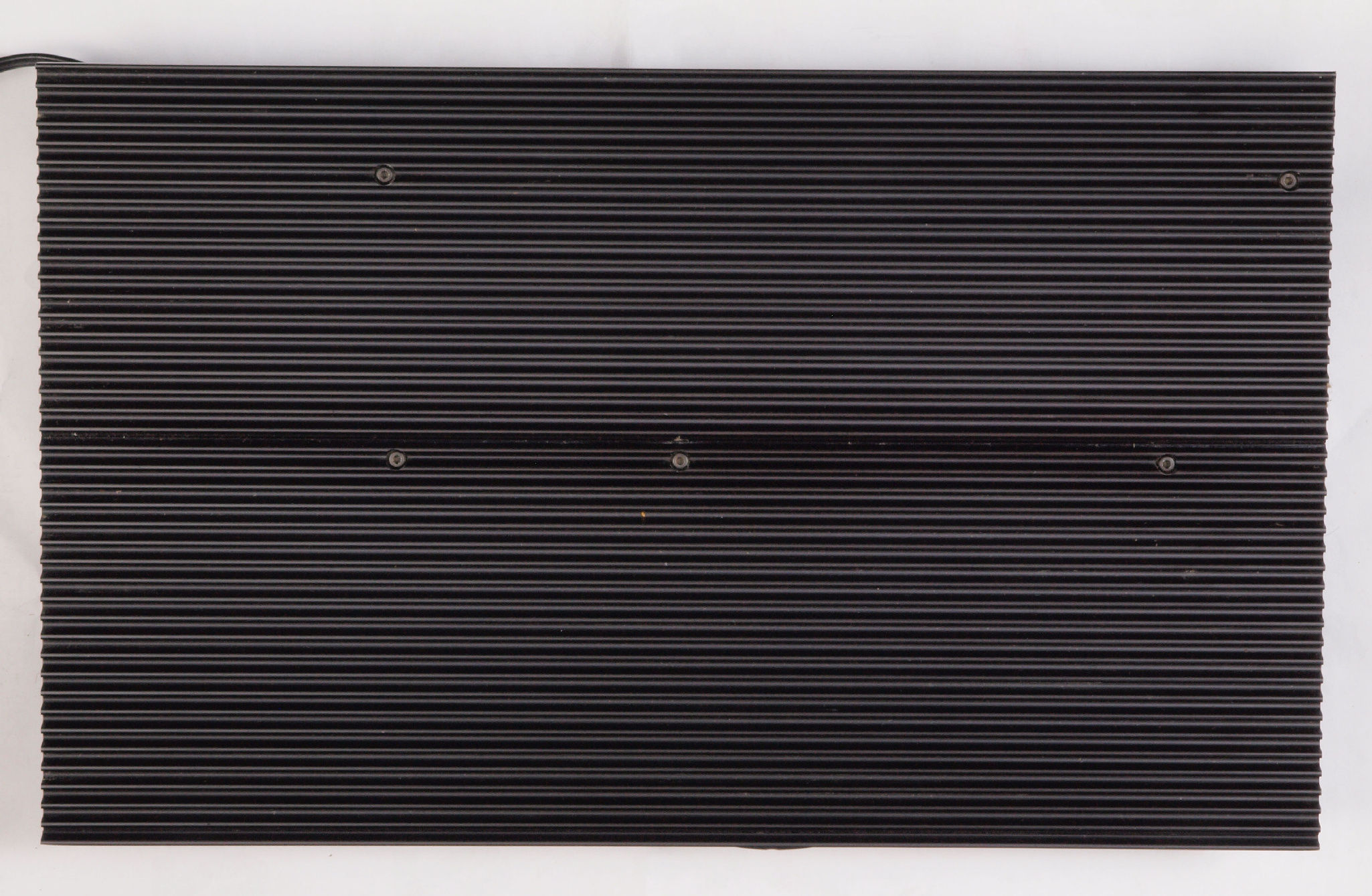

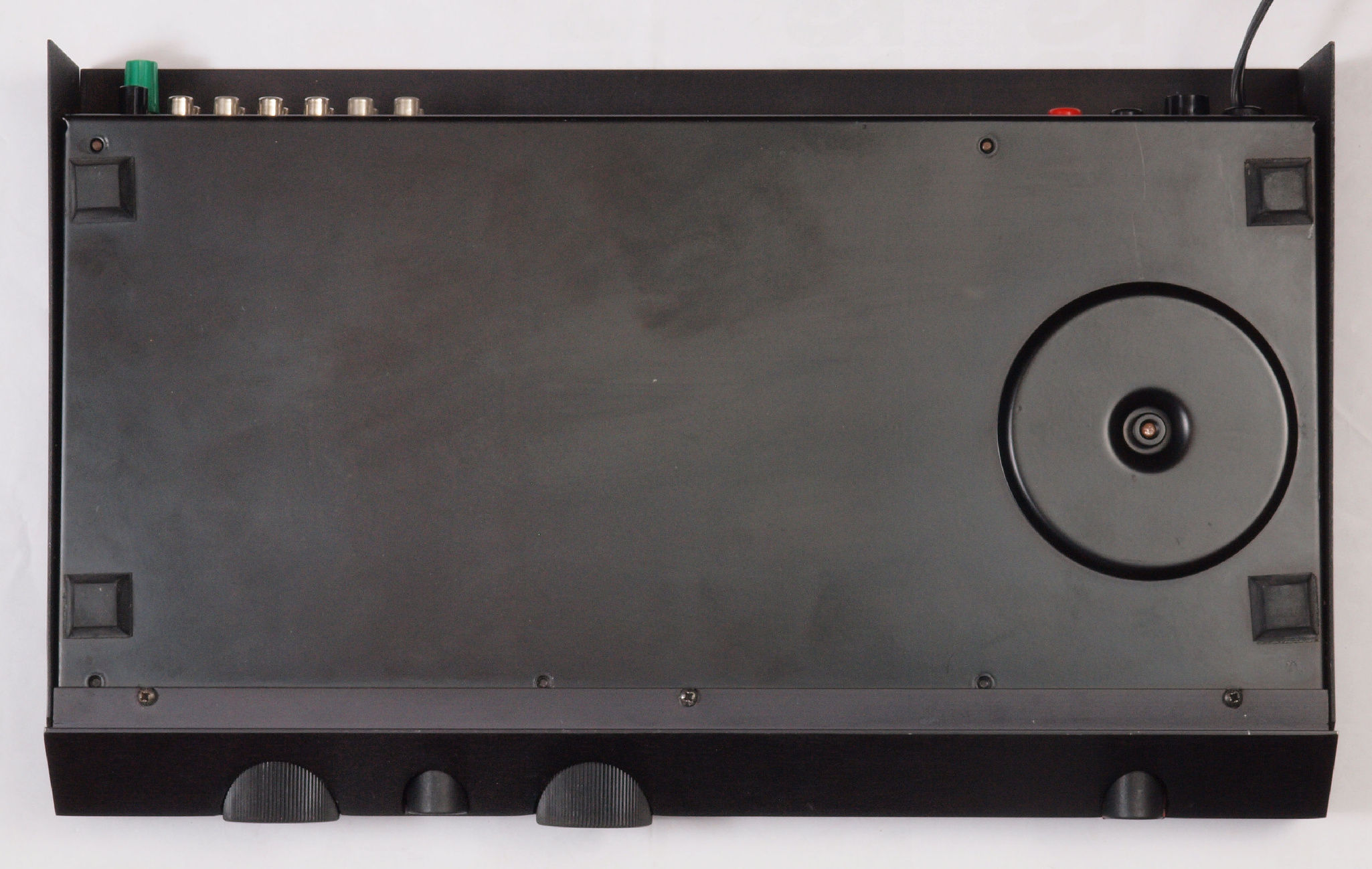

A21. 点検中 下から見る。
A22. 点検中 下前から見る
A23. 点検中 下前左から見る
A24. 点検中 下後から見る
A25. 点検中 下後右から見る

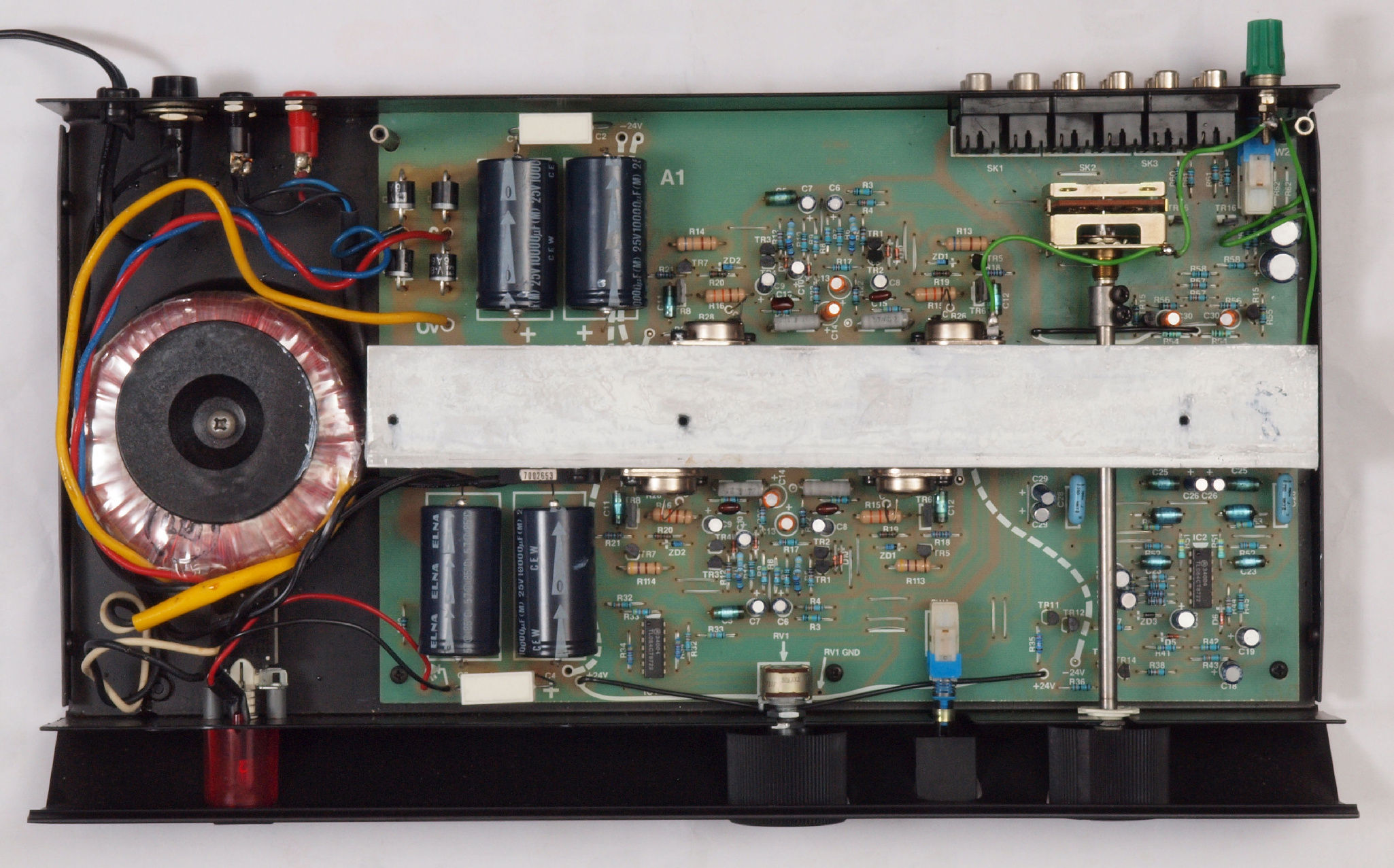

A31. 点検中、 上蓋を取り、上から見る。

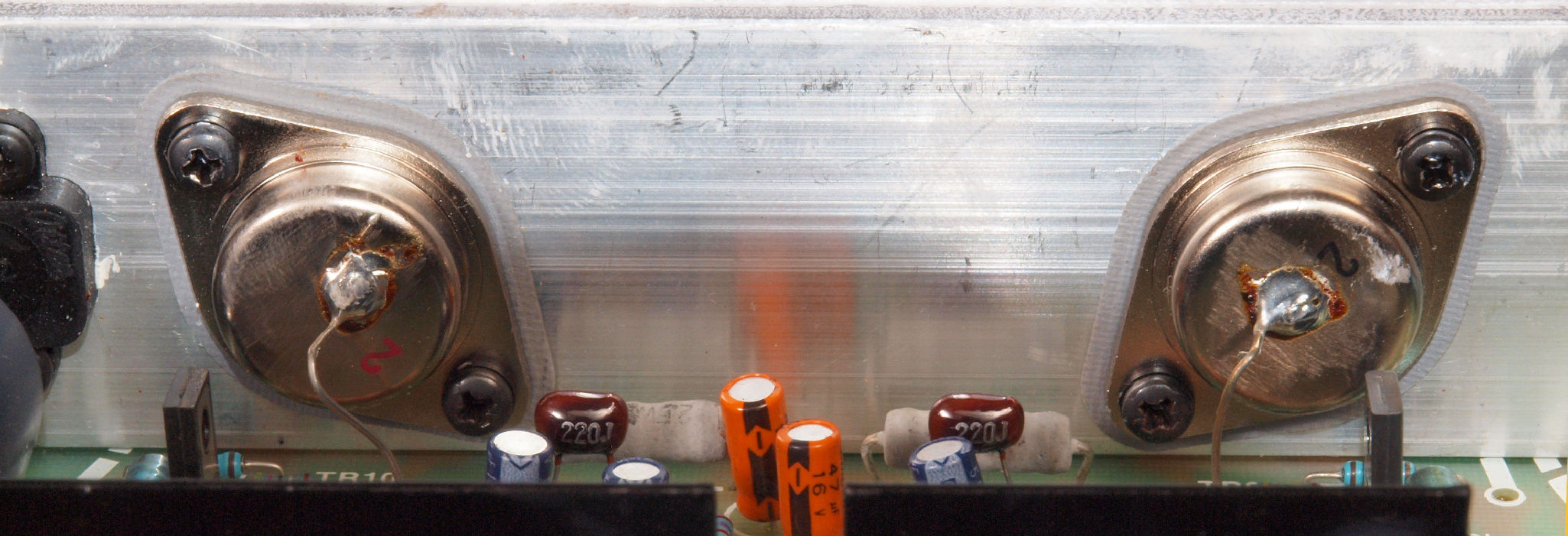

A32. 点検中、 右側終段TR(トランジスター)。
A33. 点検中、 左側終段TR(トランジスター)。 左右で異なる。

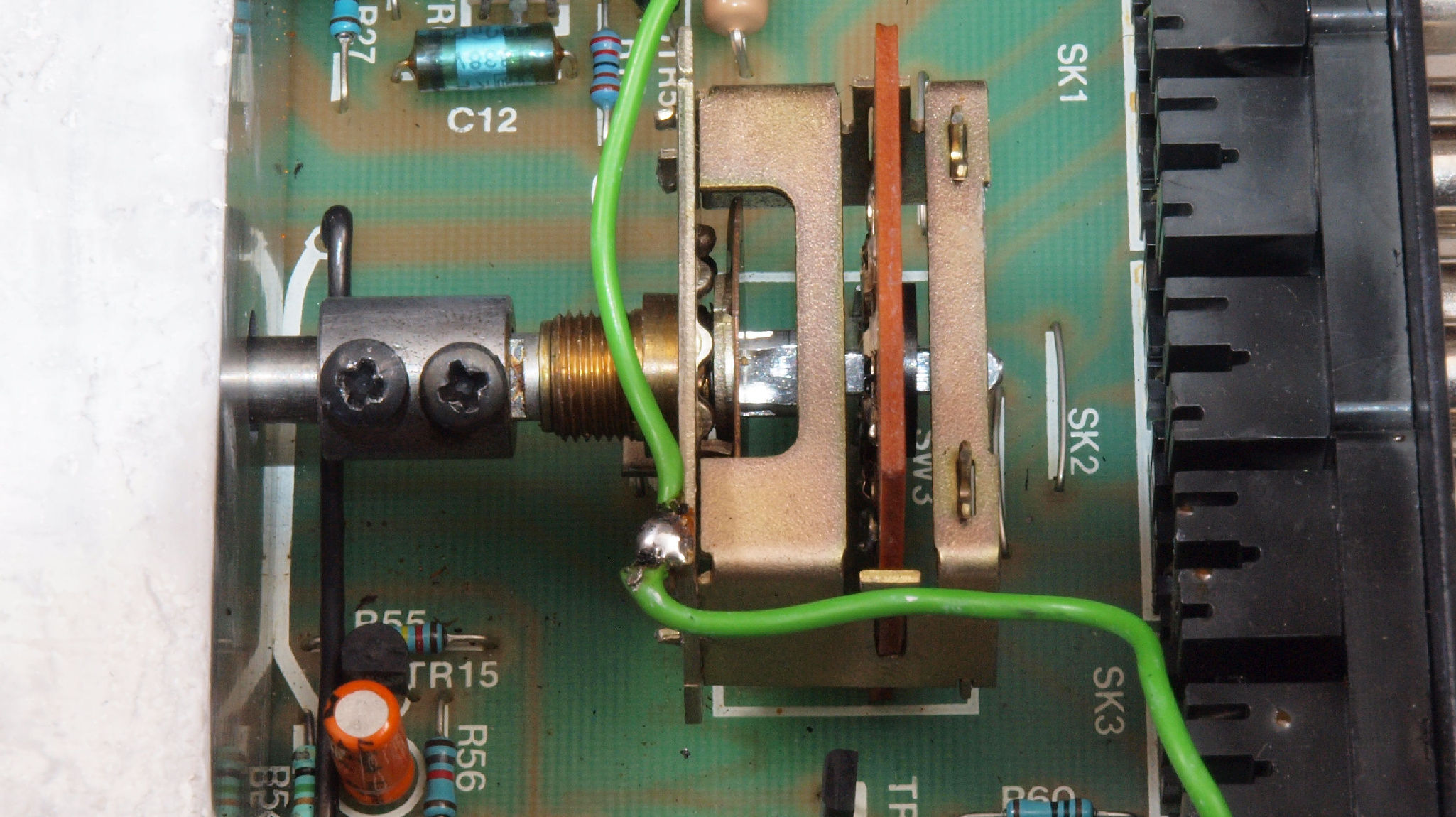

A34. 点検中、 入力切り替えSWがかなり揺れる
           カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

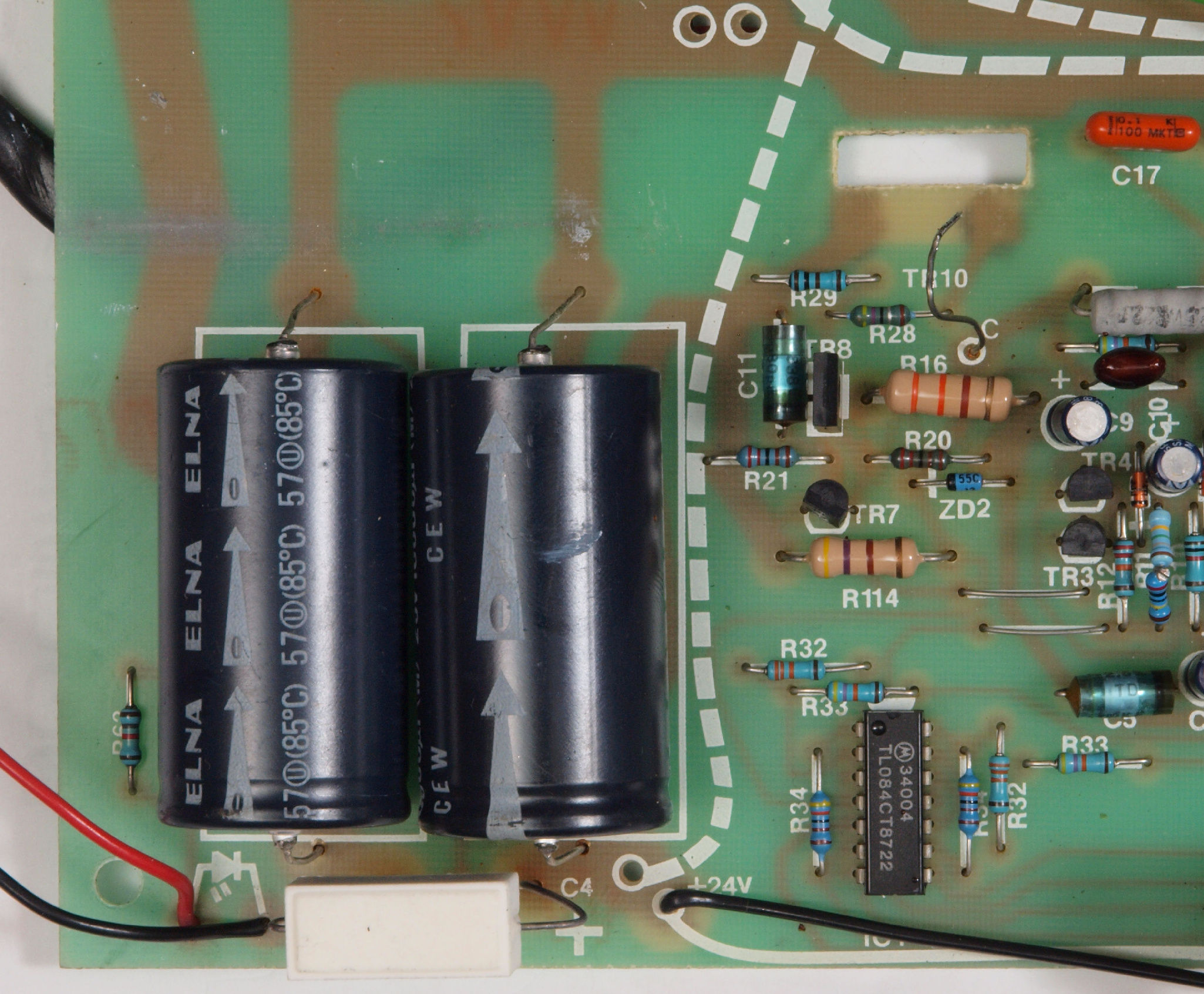

A35. 点検中、 電源電解コンデンサー比較。
                      付いていた物=10000μ/25WV、交換する物=15000μ/25WV。
A41. 点検中 SP接続端子と電源コード
A42. 点検中  SP接続端子。端子の穴は横向き。
A43. 点検中 電源コード。 ヒューズ付き3Pインレットに交換。
A51. 点検中 入出RCA端子郡
A52. 点検中 入出RCA端子郡、 テフロン絶縁RCA端子と交換。
A53. 点検中 入出RCA端子郡裏。 RCA端子ブロックにヒビが有る。
A54. 点検中 交換するテフロン絶縁製RCA端子。 中心電極は円筒状で4つ割方式。
A55. 点検中 WBT製RCA端子WBT−0201。 さらに複雑な構造で「カチ」と差し込み感を与える。
A56. 点検中 最近の「RCAプラグ」の中心電極は2割になっているので接触不良が起きにくい。

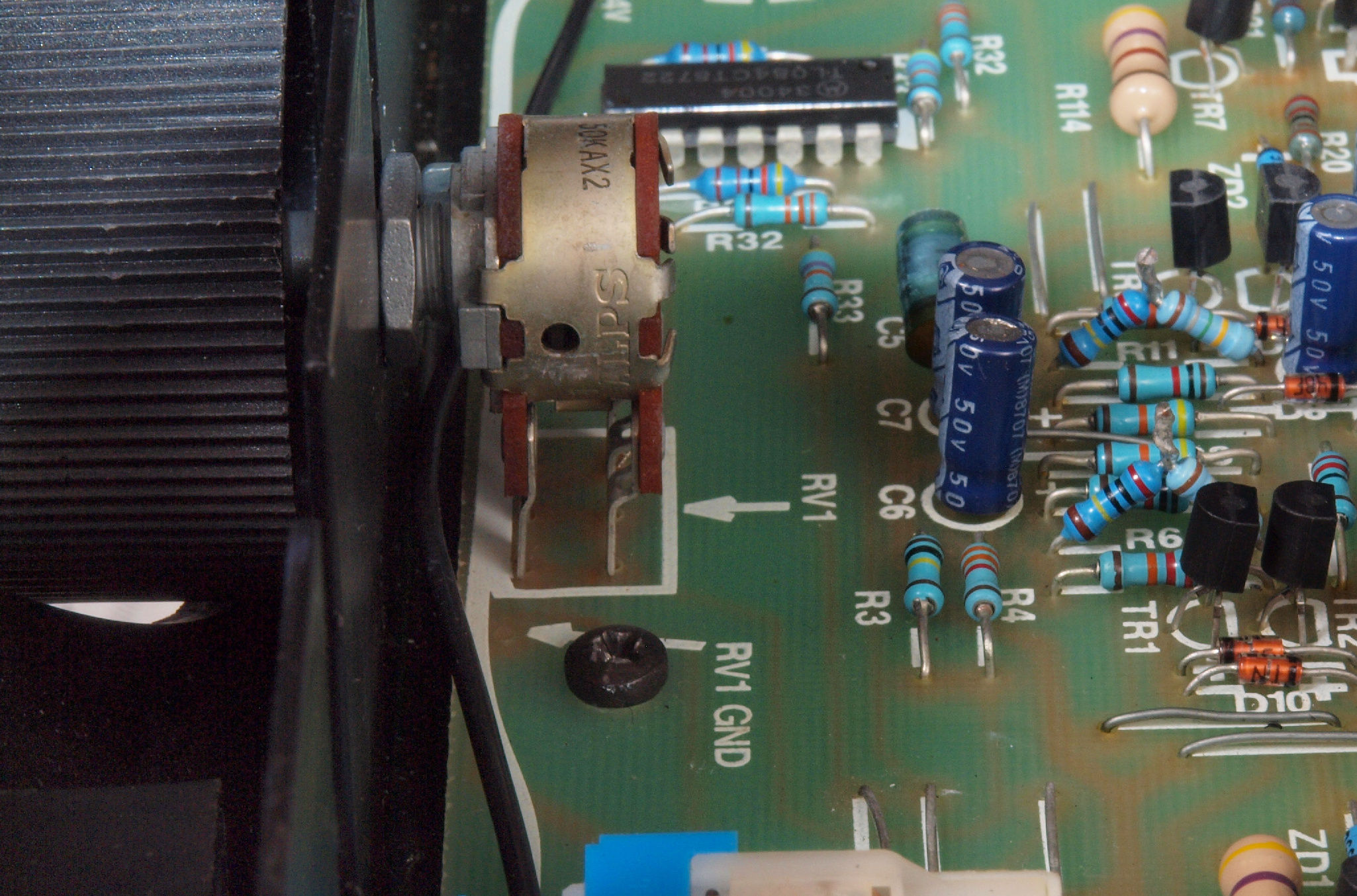

A61. 点検中 メインVR、開放型。
A62. 点検中 メインVR。 日本製品に交換。

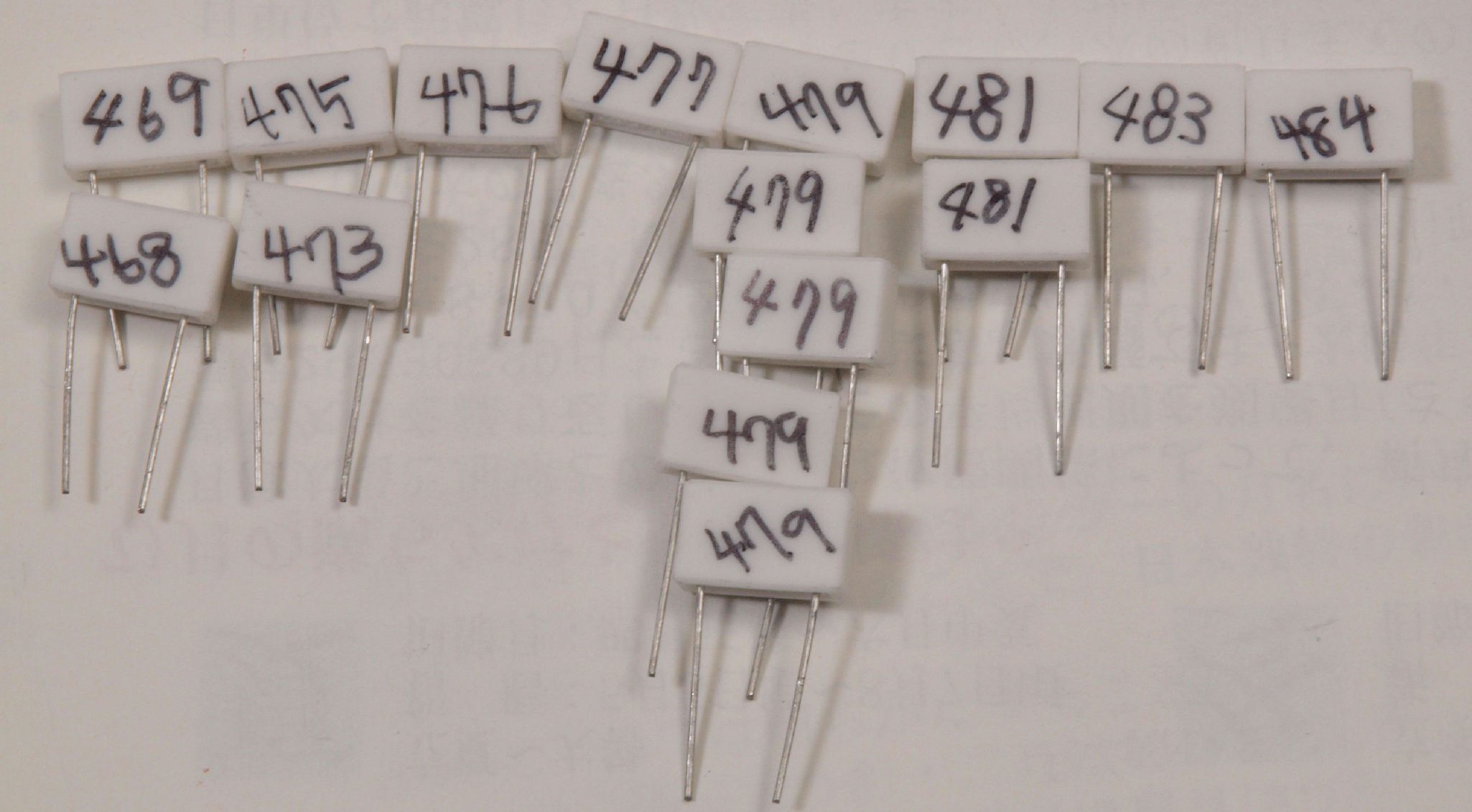

A71. 終段TR(トランジスター)のエミッター抵抗(低歪タイプ)は測定して選別使用。福島双羽電機(株)製。
                   479を4本選択する。
C.修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

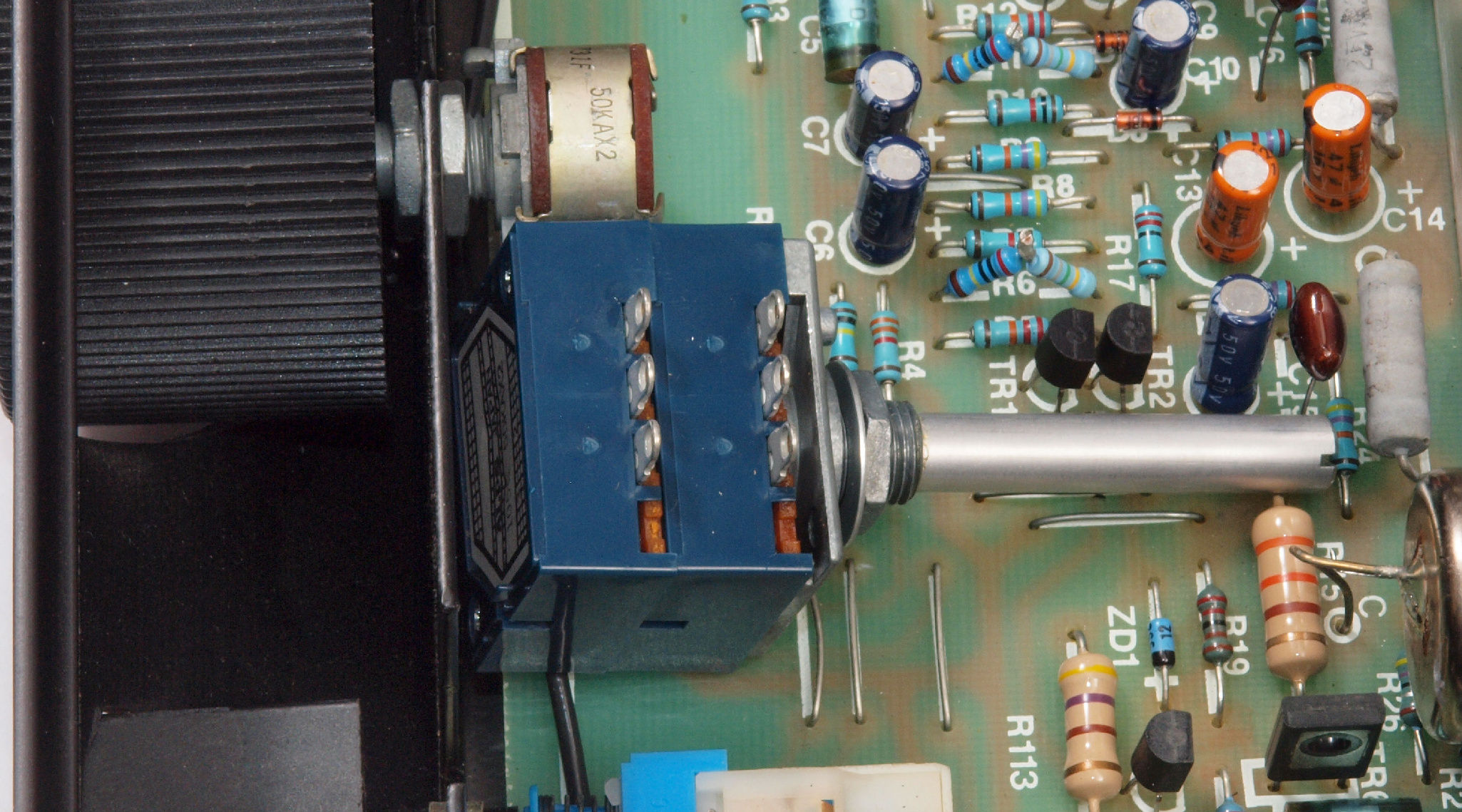

C10. 修理中 基板等を取り外したシャーシ。 後パネル加工があるので、トランスや電源SWも外す。

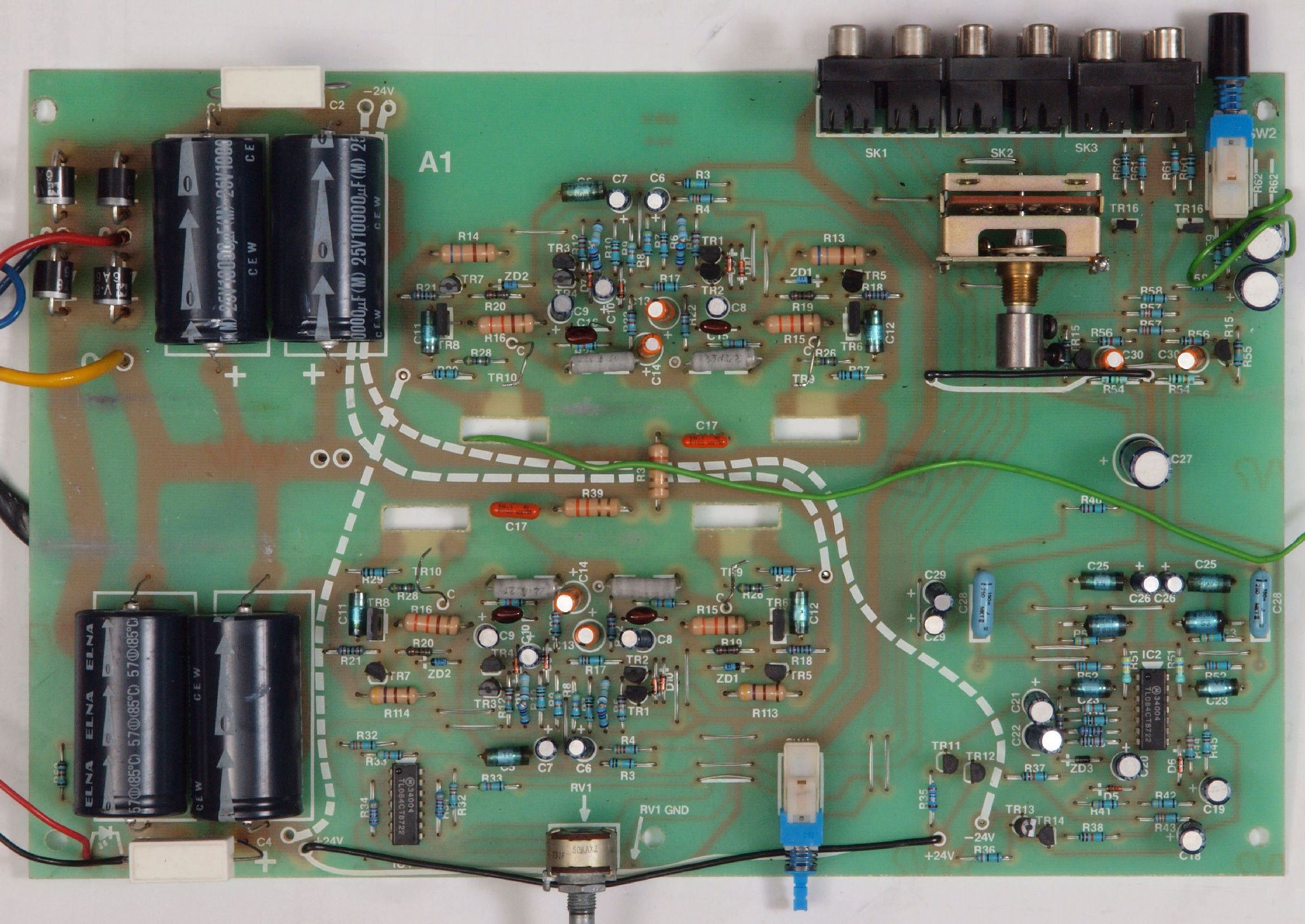

C11. 修理前 基板

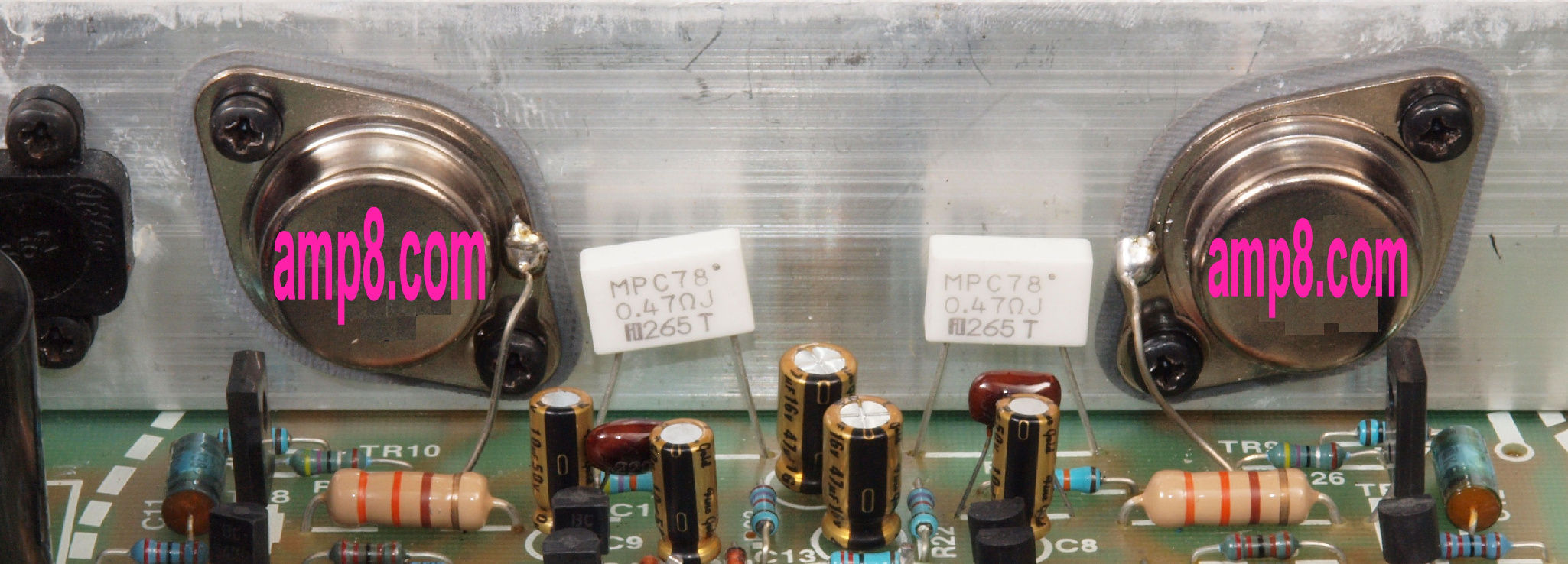

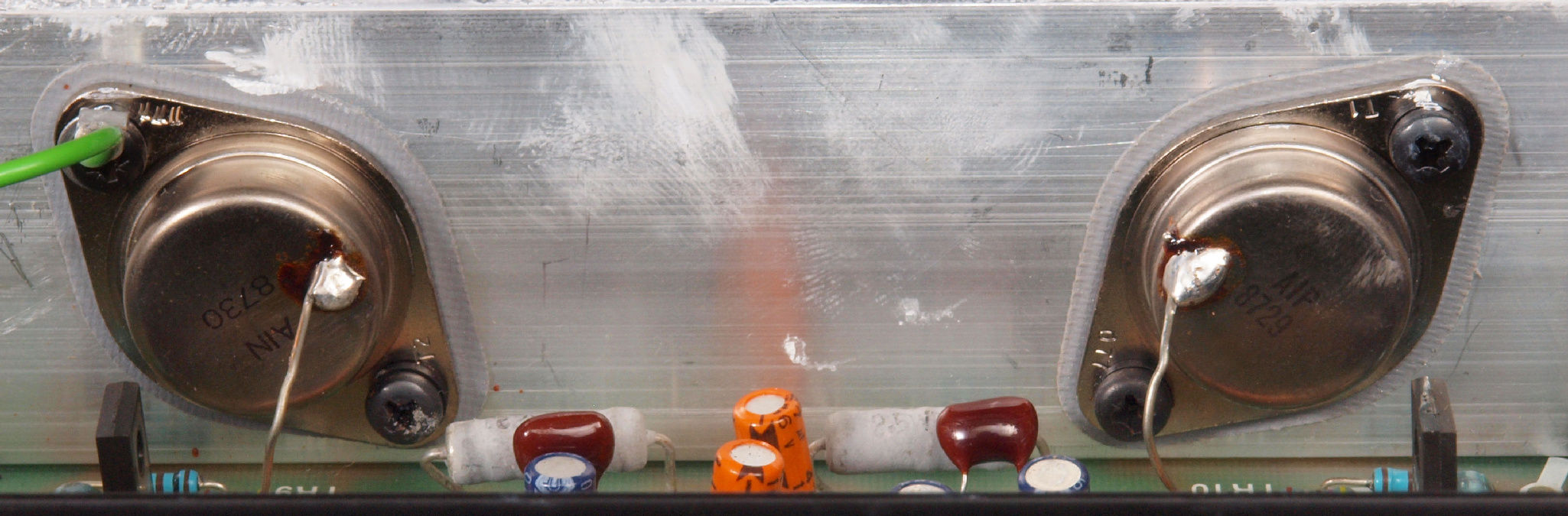

C112. 修理中 R側終段TR(トランジスター)

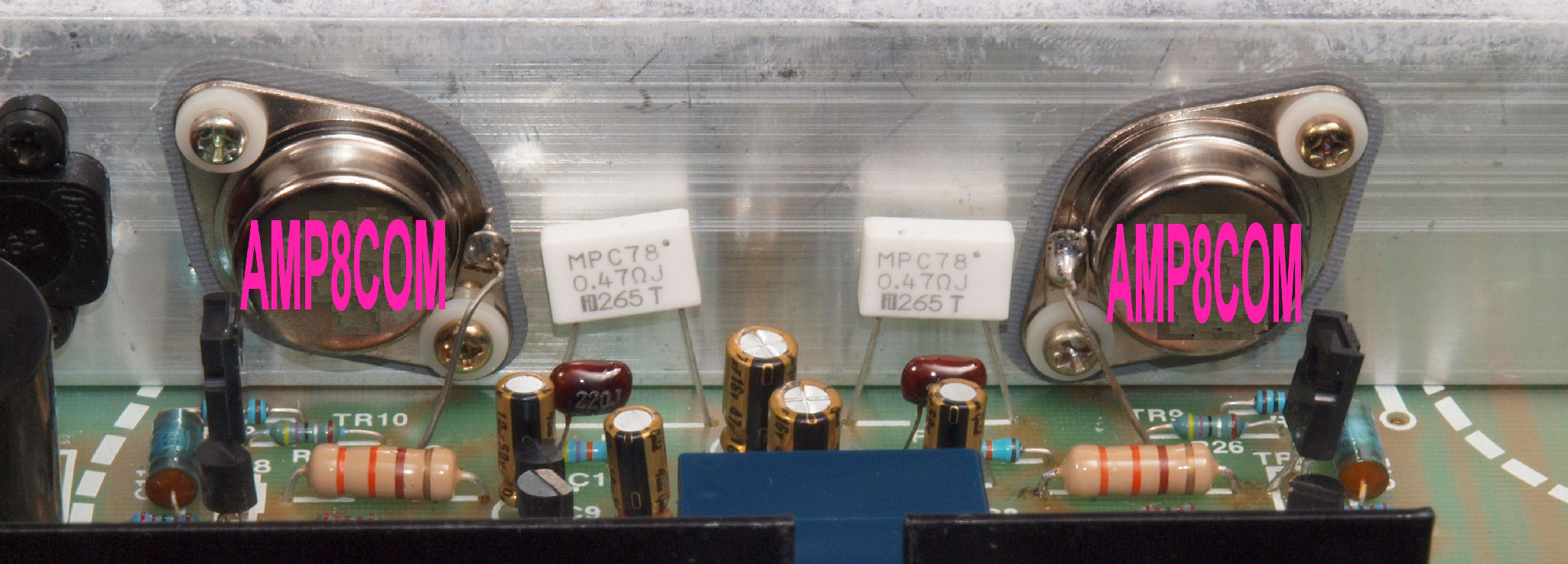

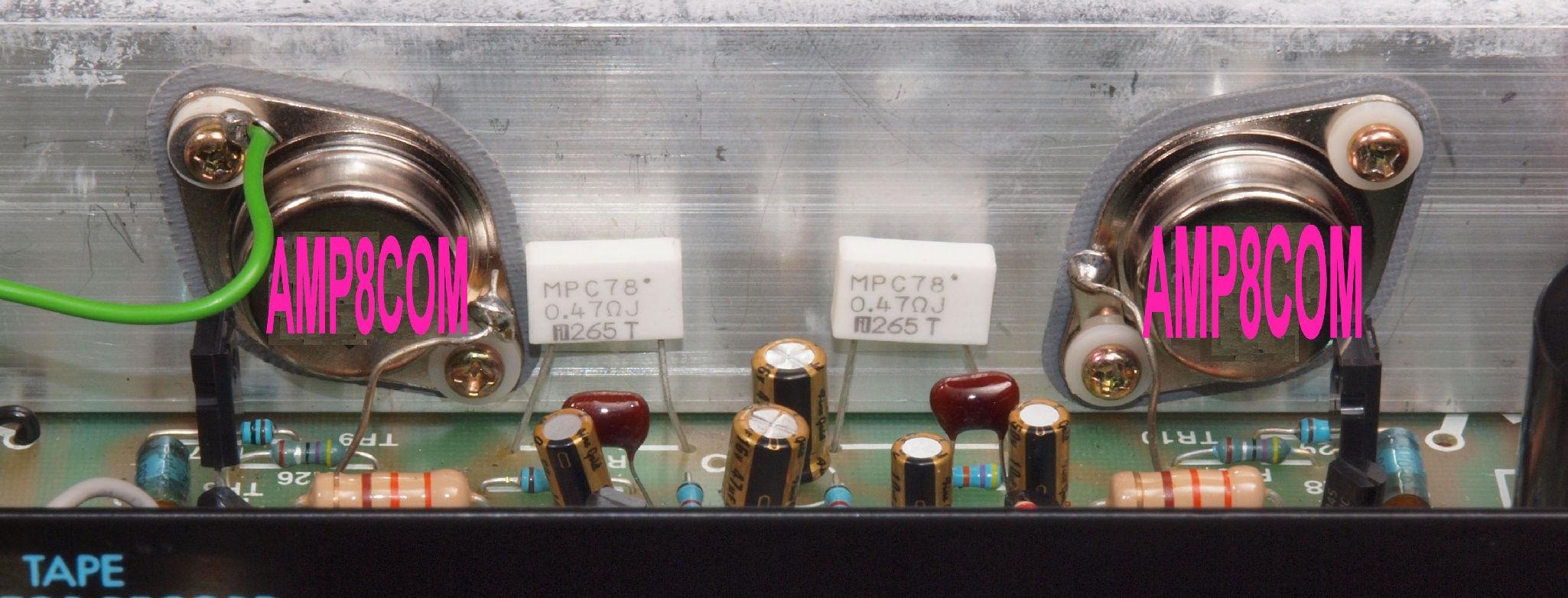

C113. 修理(交換)後 R側終段TR(トランジスター)。 エミッター抵抗も交換、直接半田をラグ板使用に変更。
C114. 修理(交換)後 R側終段TR(トランジスター)。 取り付け絶縁ブシュを交換する。
C114. 修理中 L側終段TR(トランジスター)

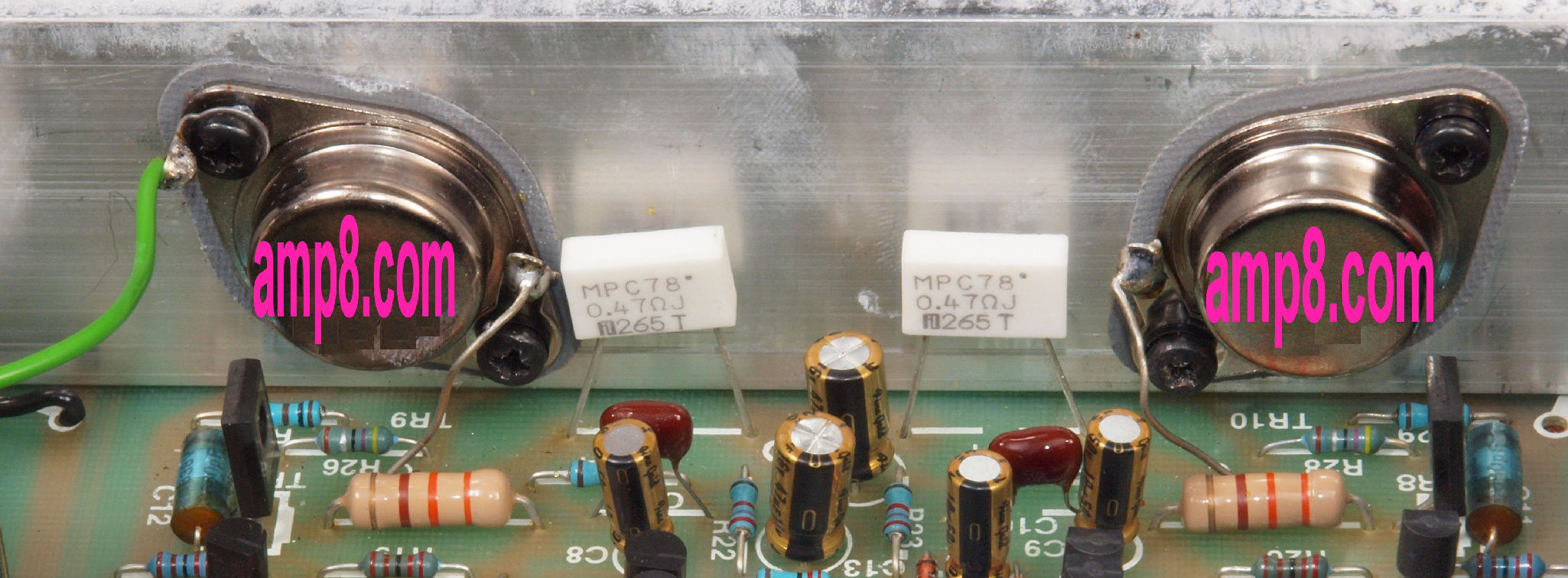

C115. 修理(交換)後 L側終段TR(トランジスター)。 エミッター抵抗も交換、直接半田をラグ板使用に変更。
C116. 修理(交換)後 L側終段TR(トランジスター)。 取り付け絶縁ブシュを交換する。

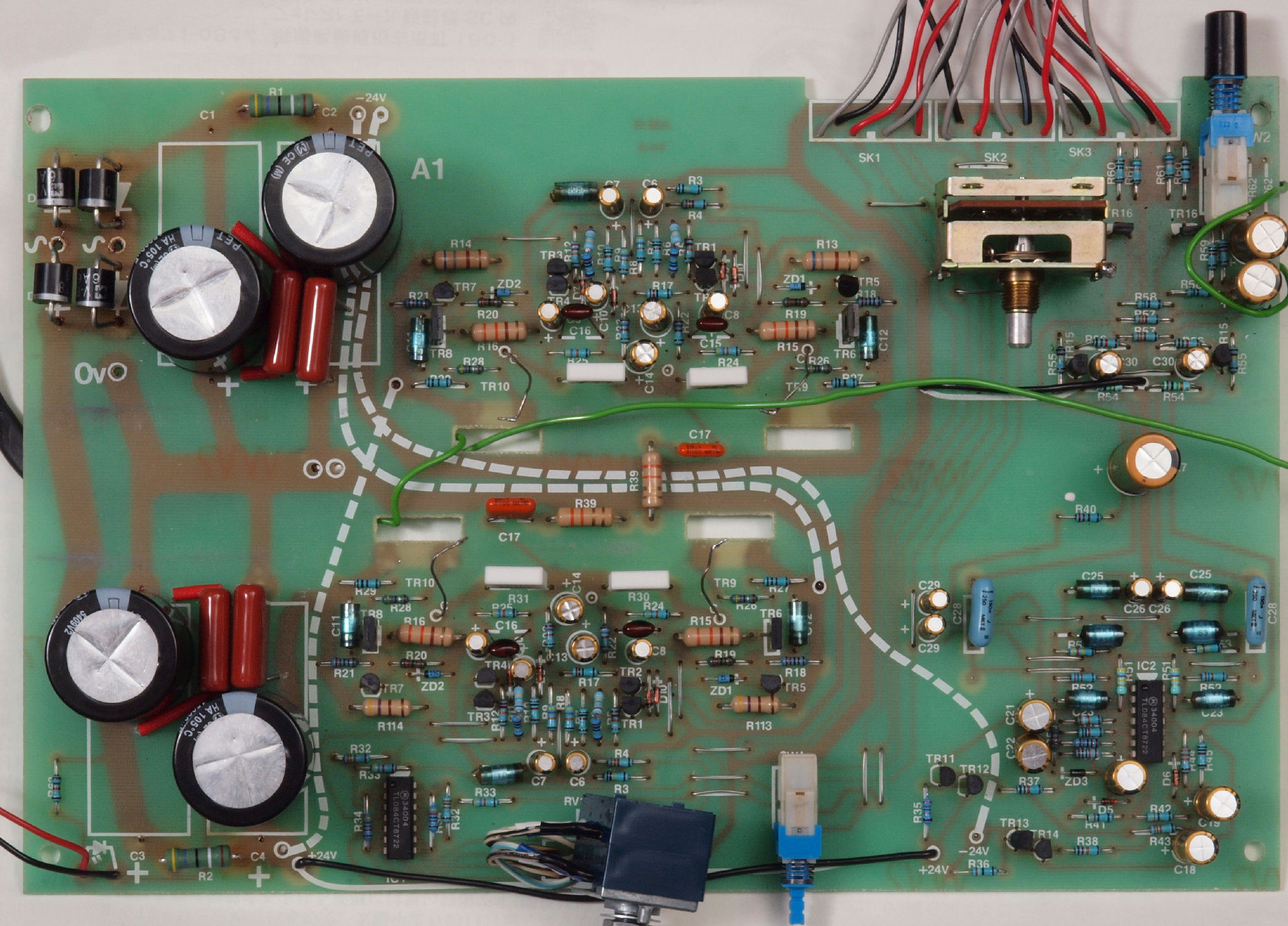

C12. 修理後 基板 電解コンデンサー31個交換、フイルムコンデンサー9個追加。

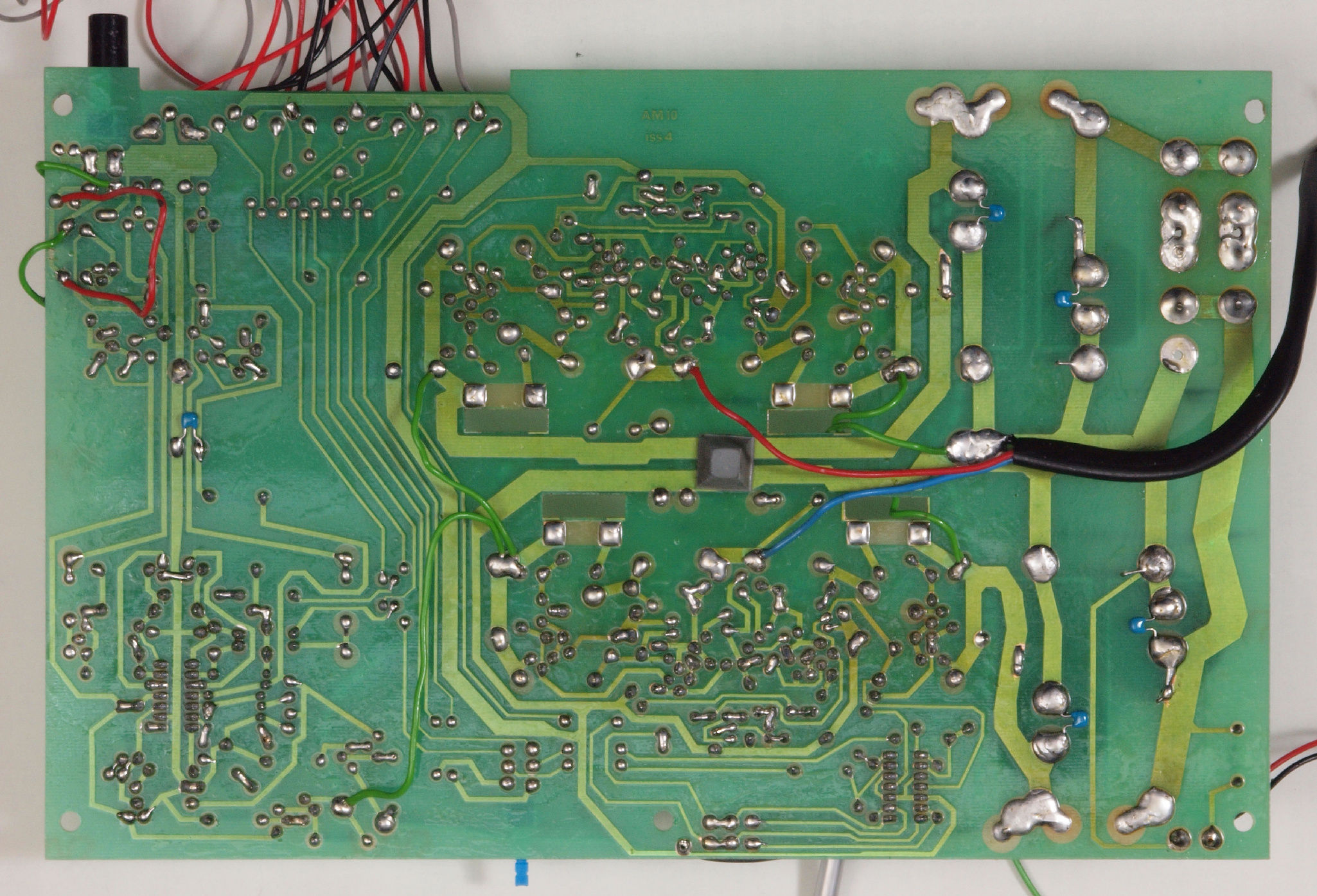

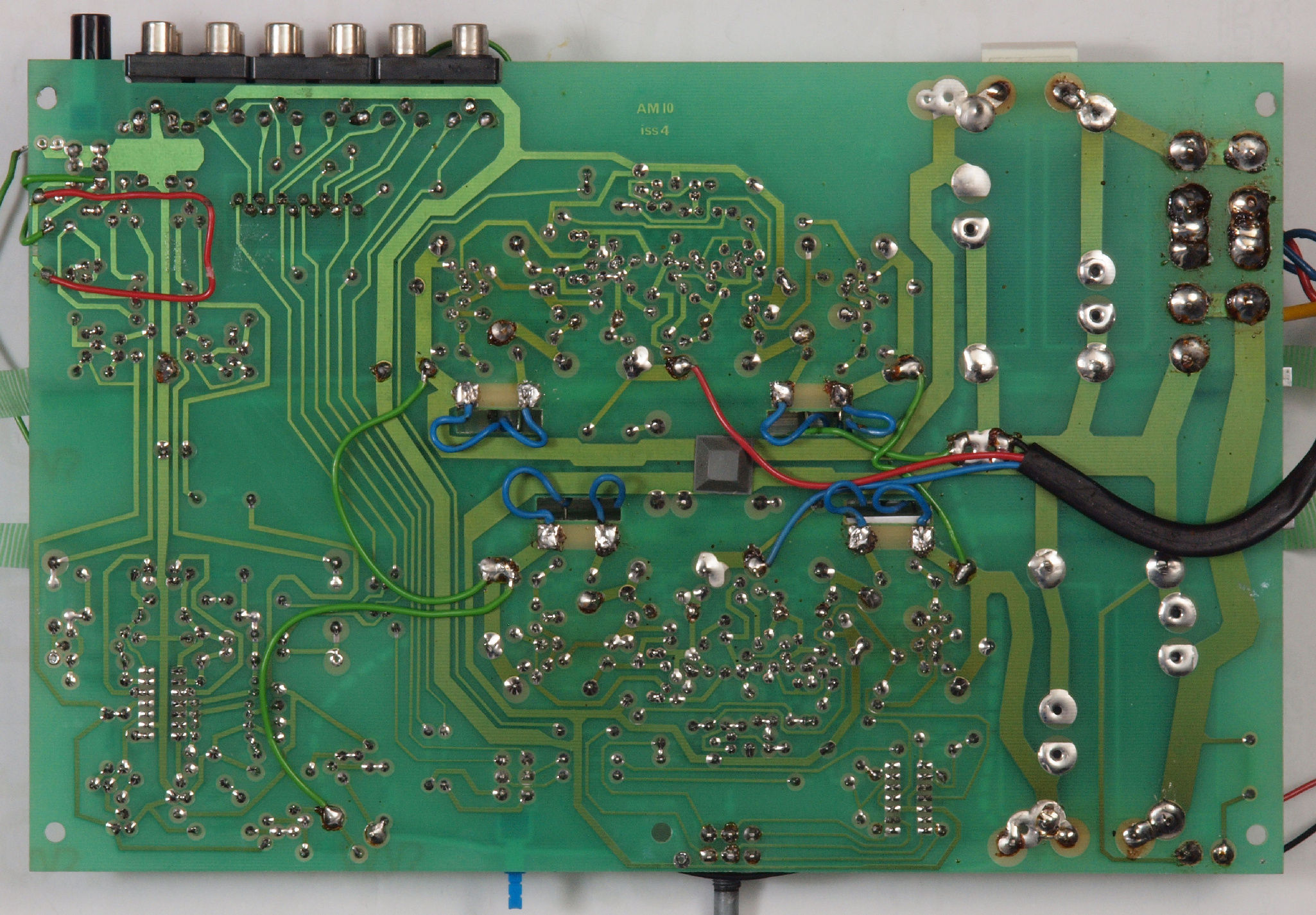

C13. 修理前 基板裏

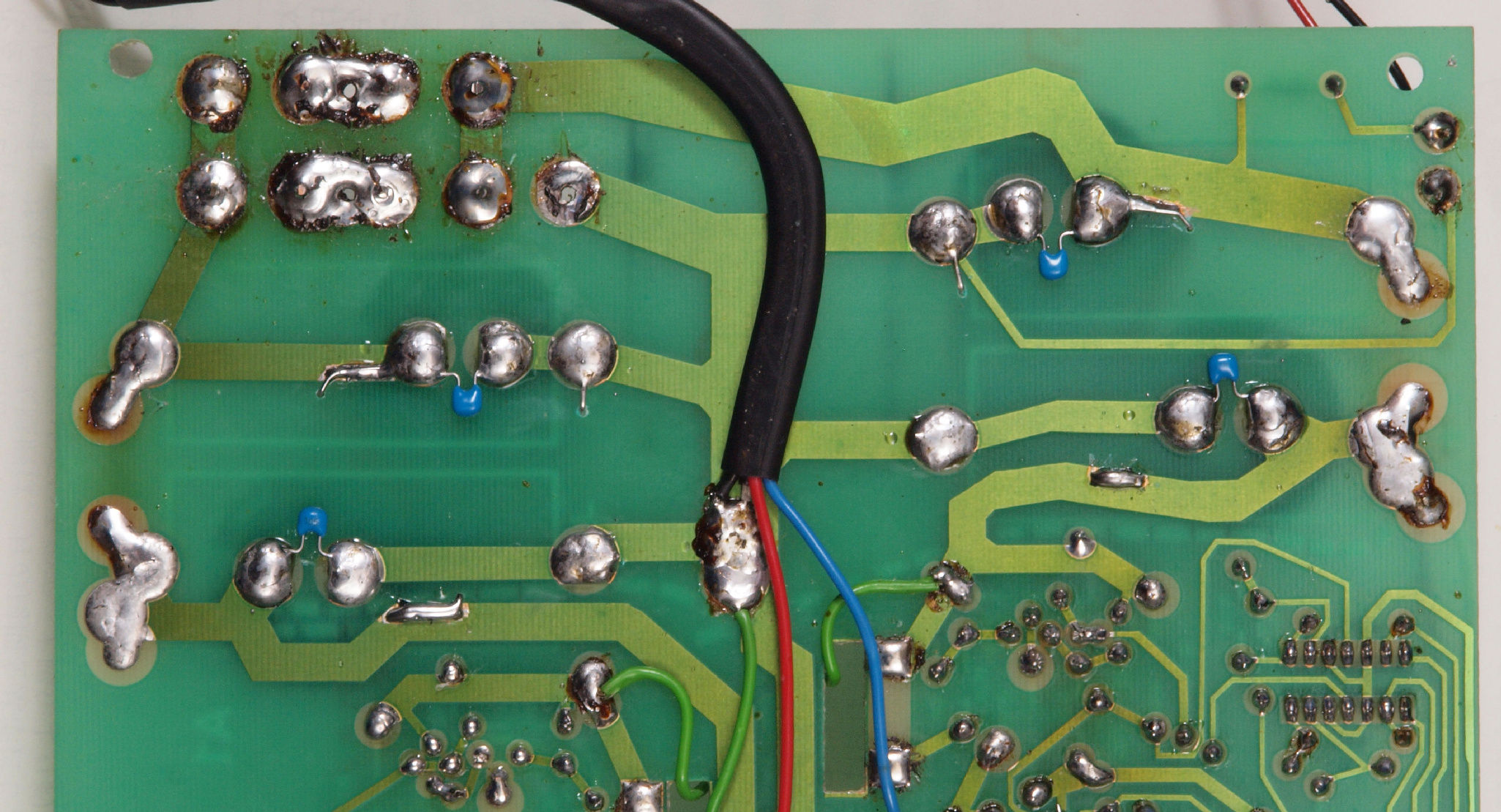

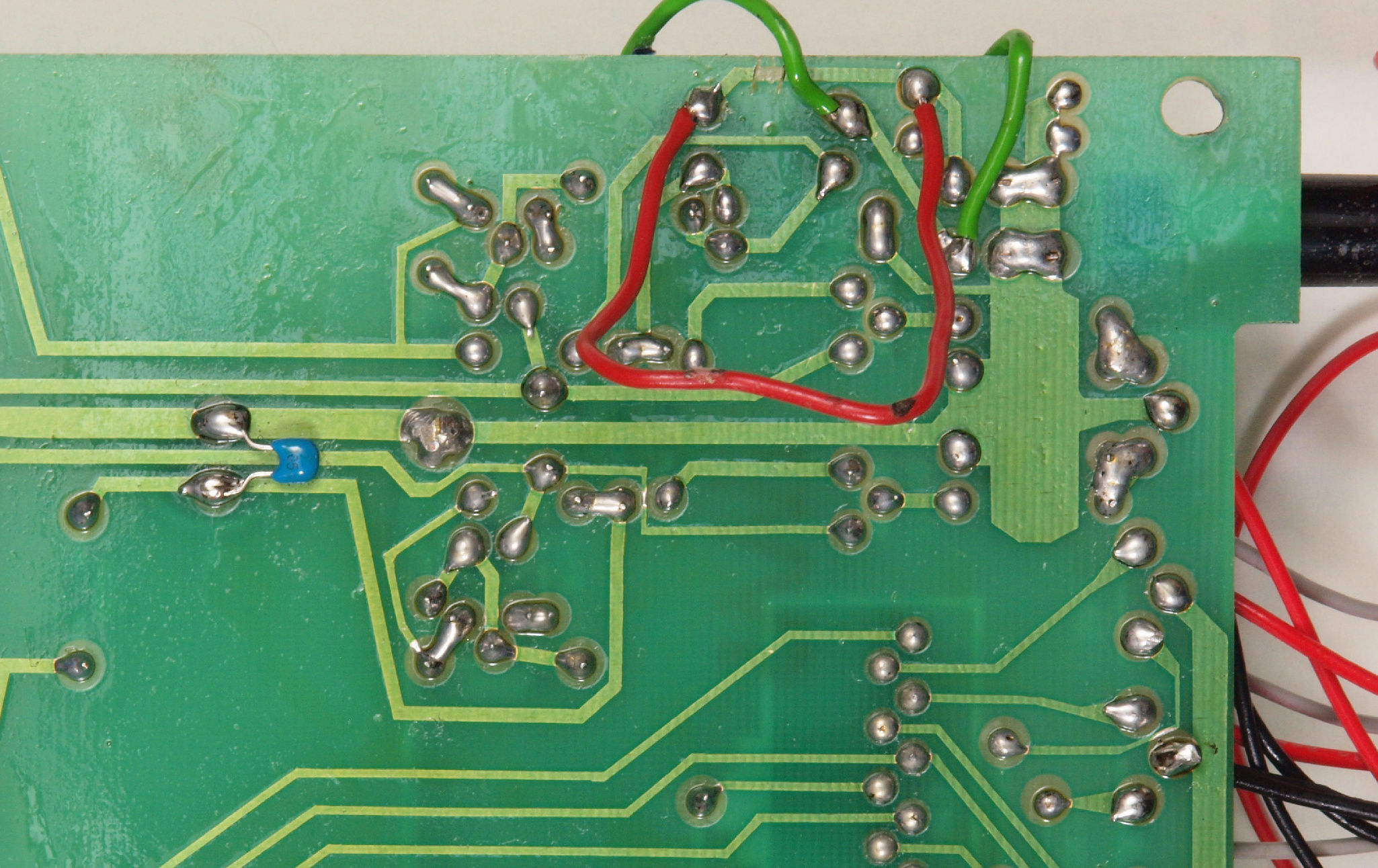

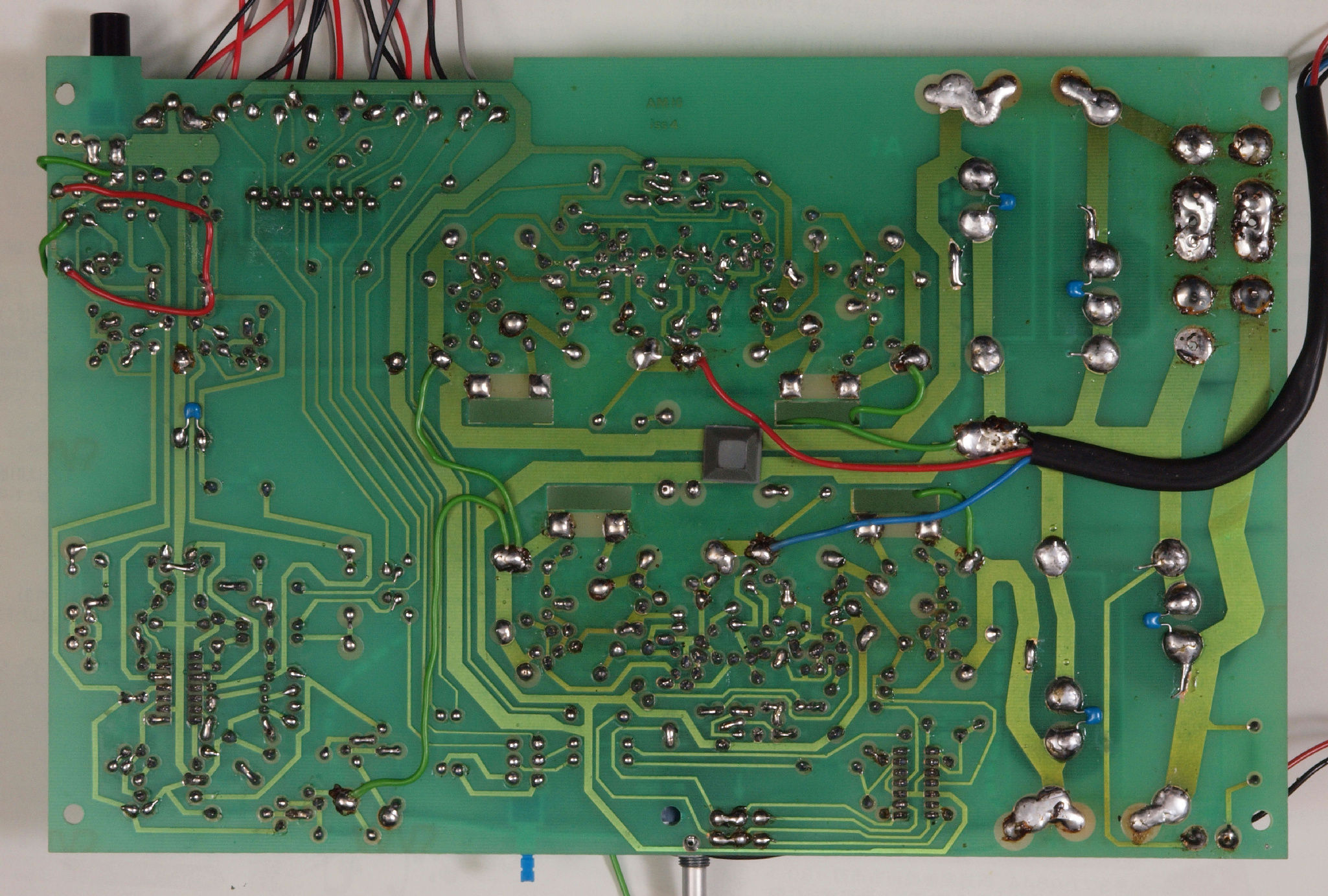

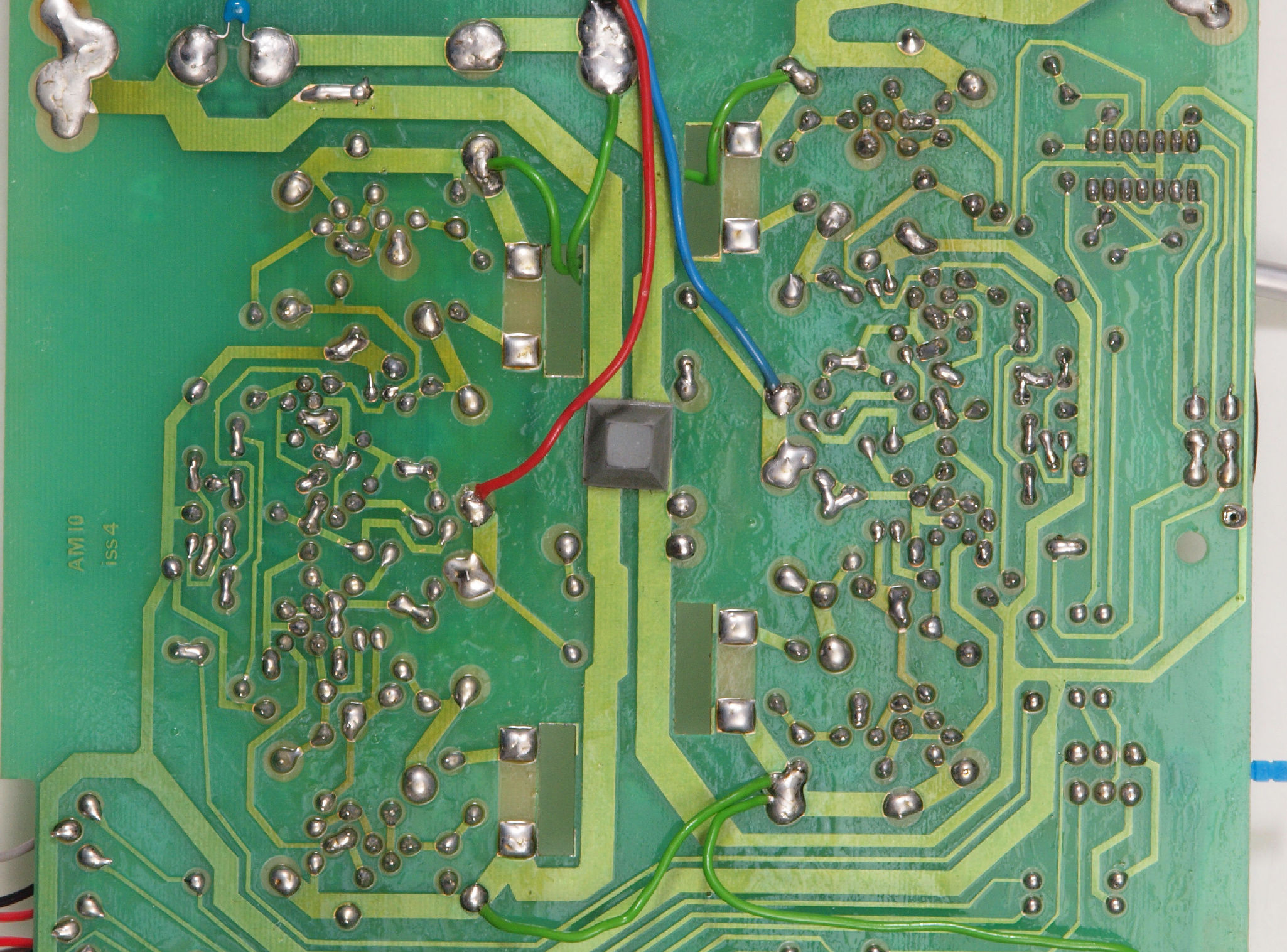

C14. 修理(半田補正)後 基板裏、 半田を全部やり直す。

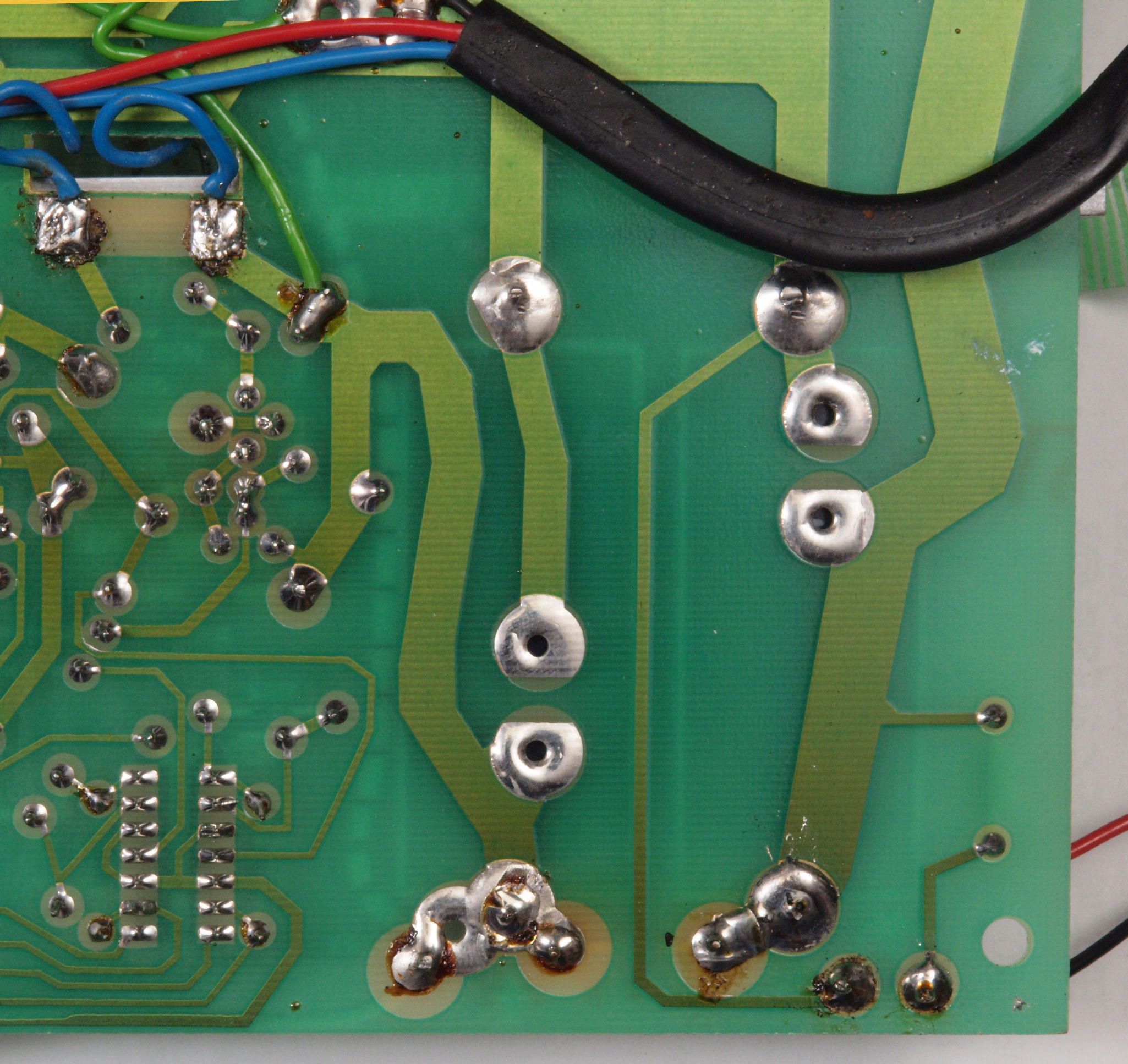

C15. 完成基板裏 洗浄後コーテング材を塗る

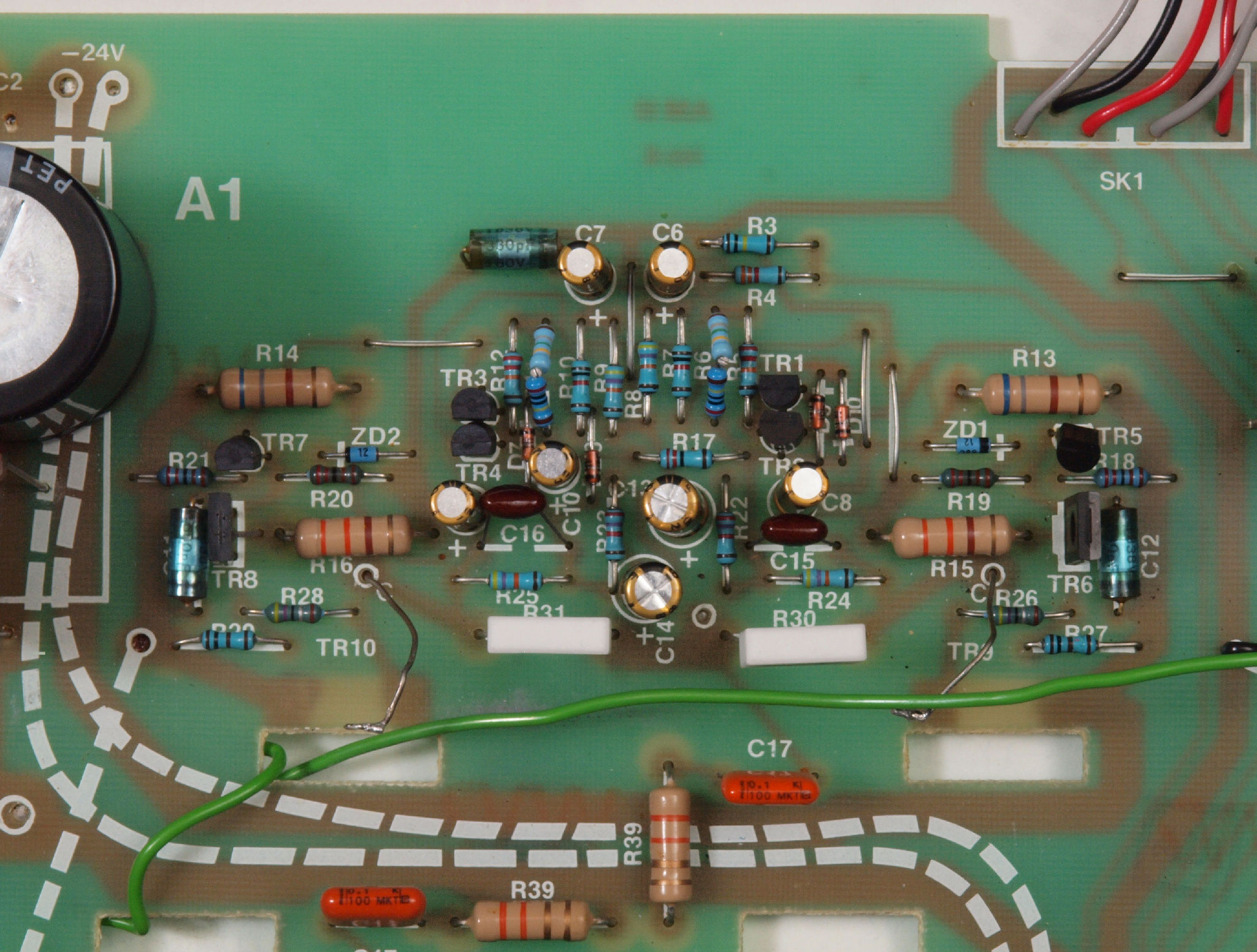

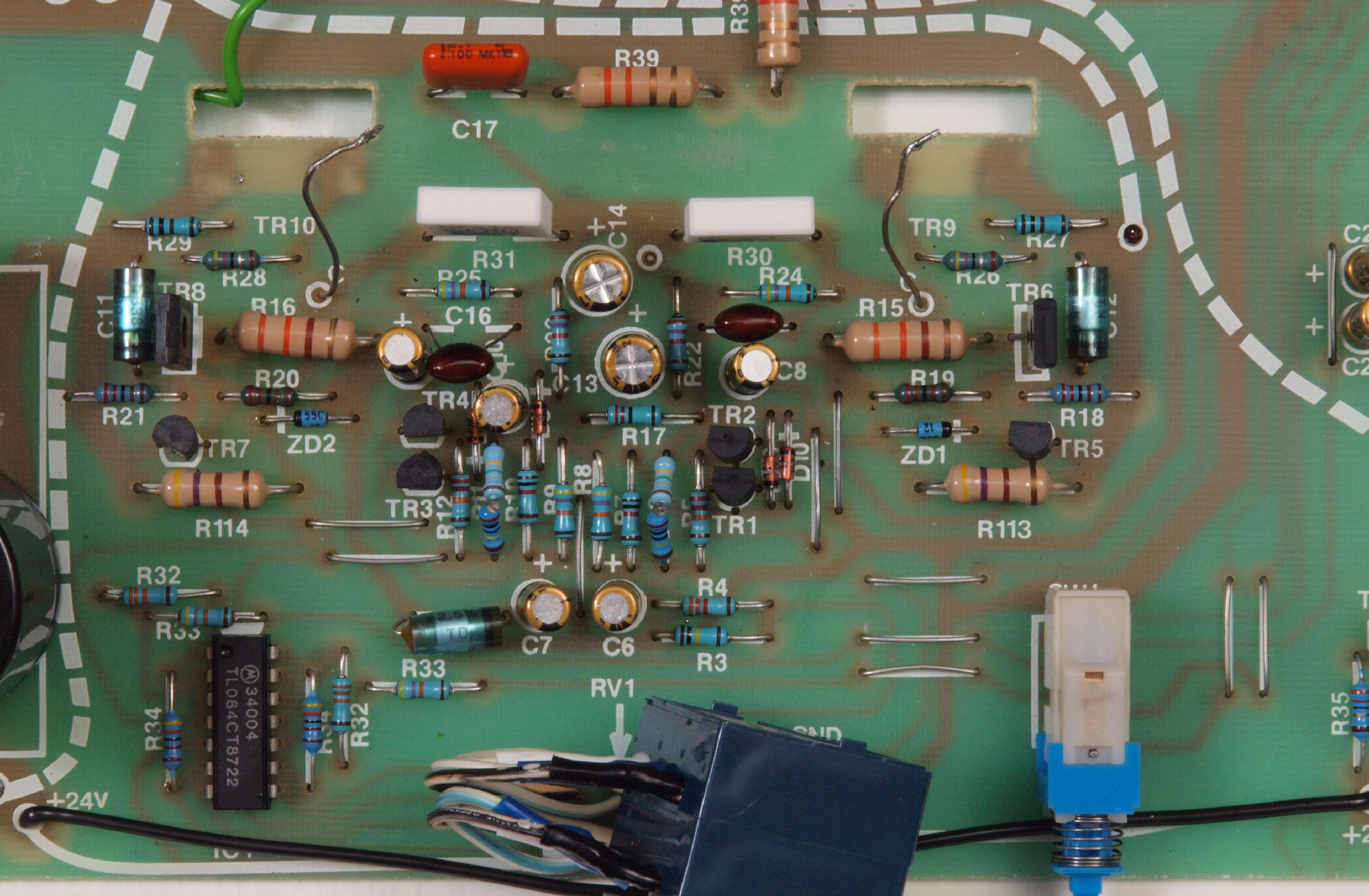

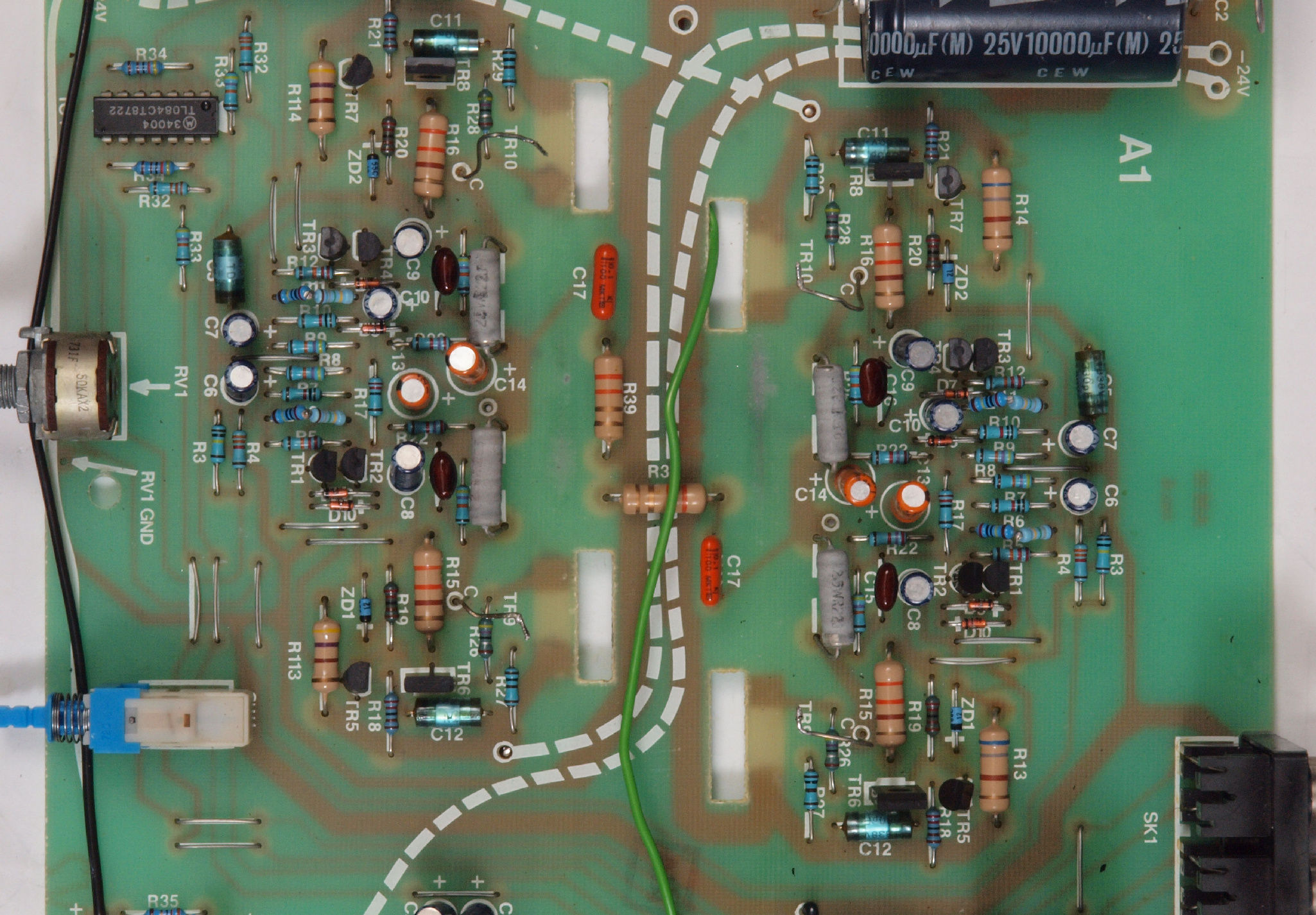

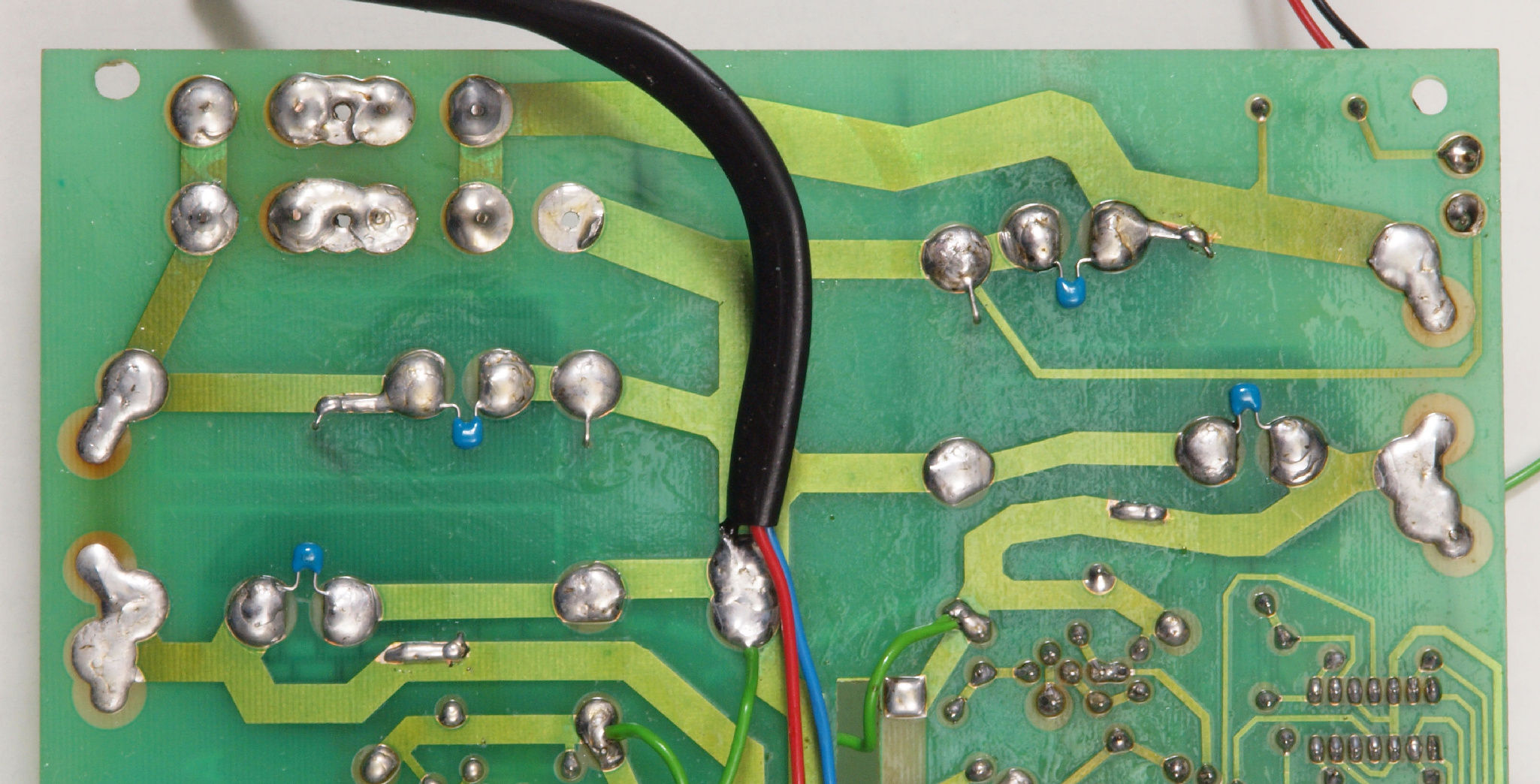

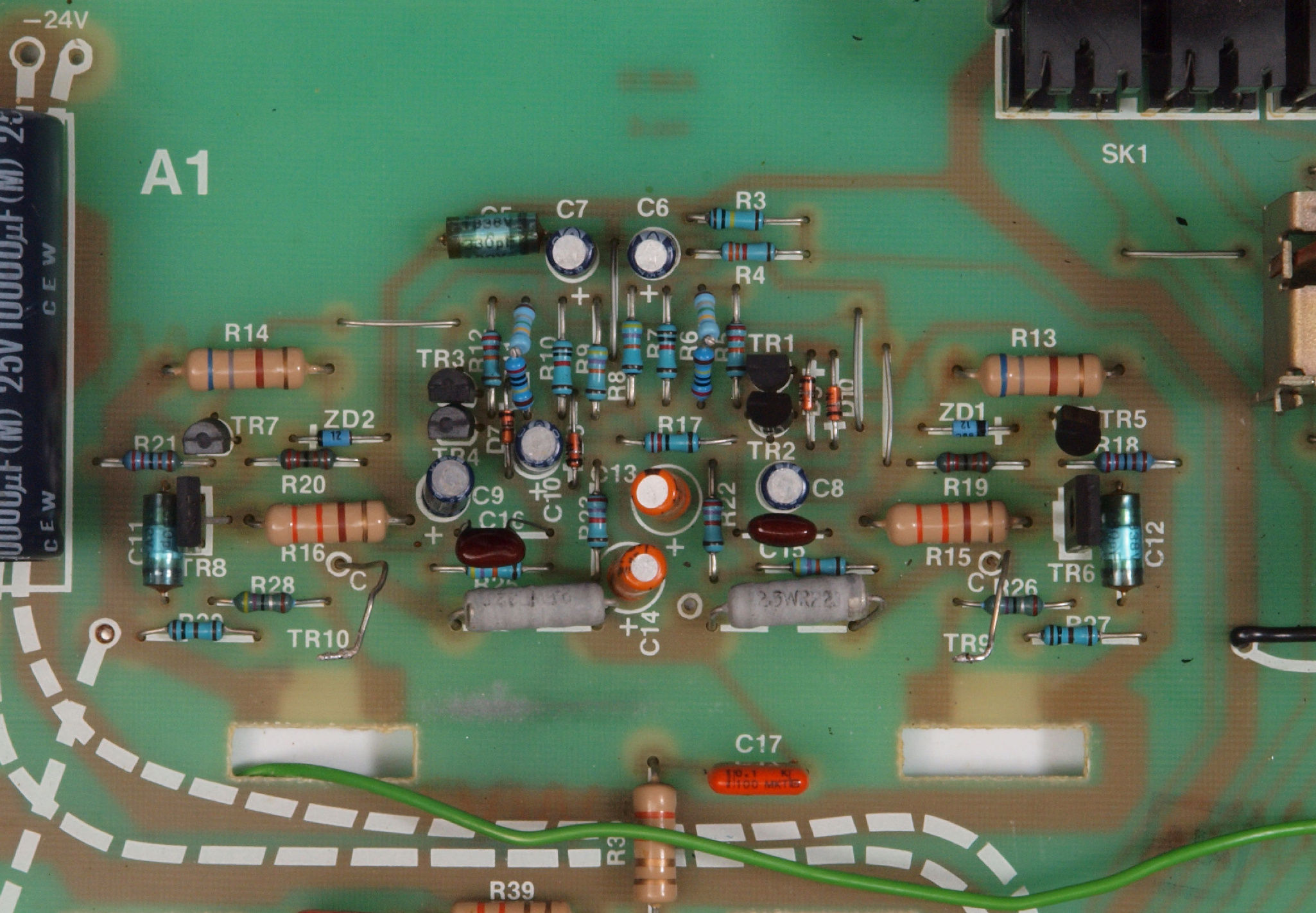

C21. 修理前 AMP基板

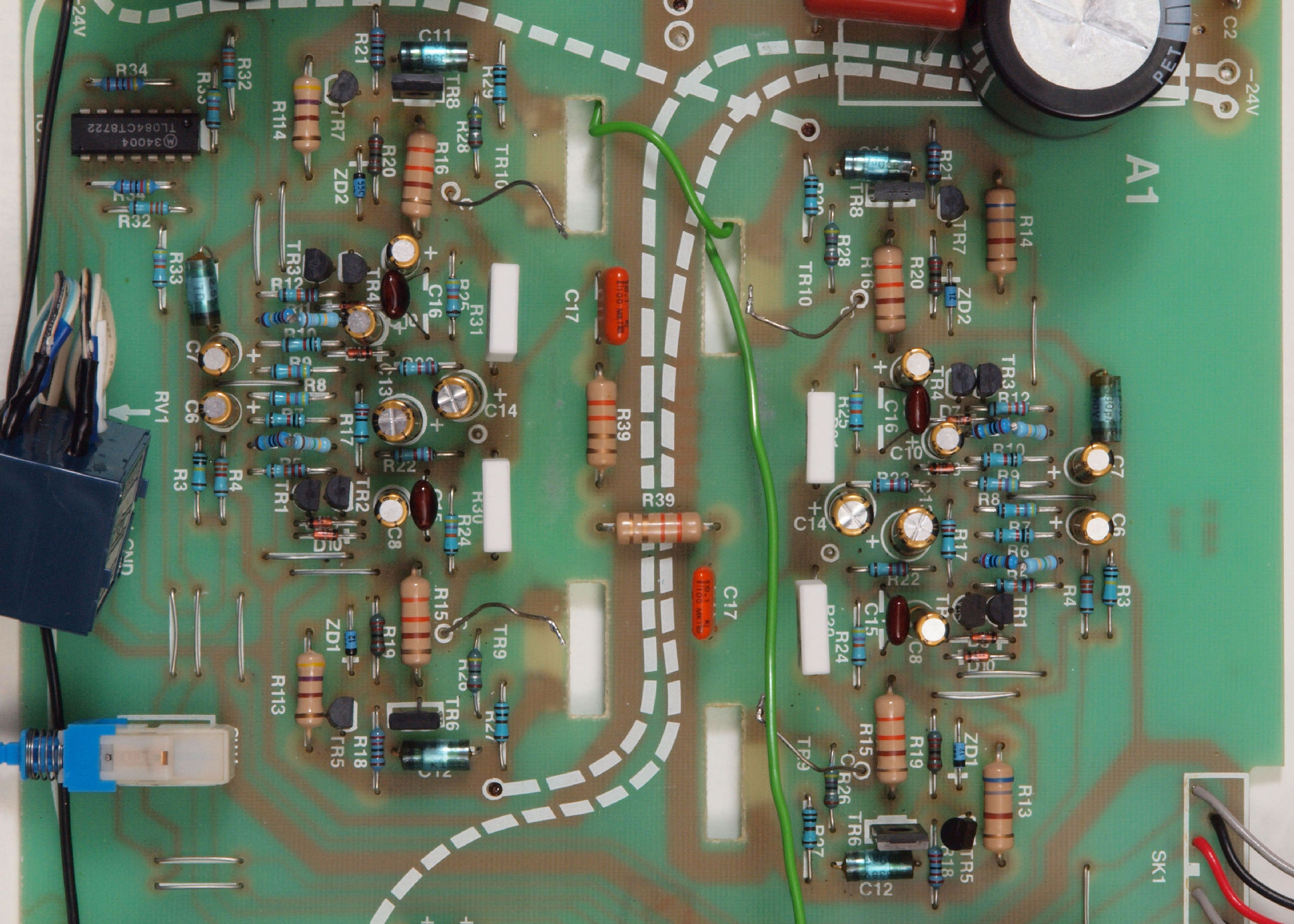

C22. 修理後 AMP基板

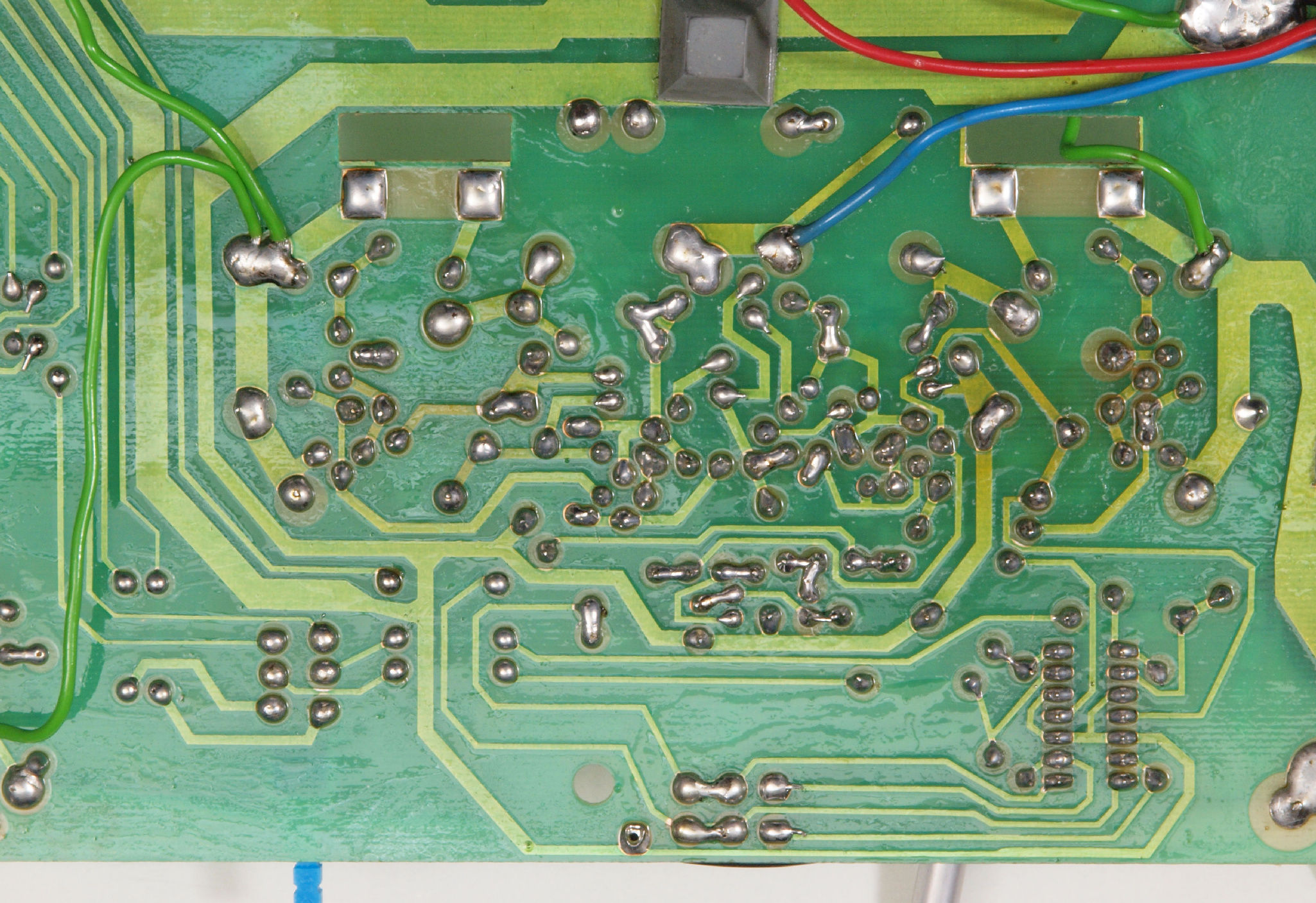

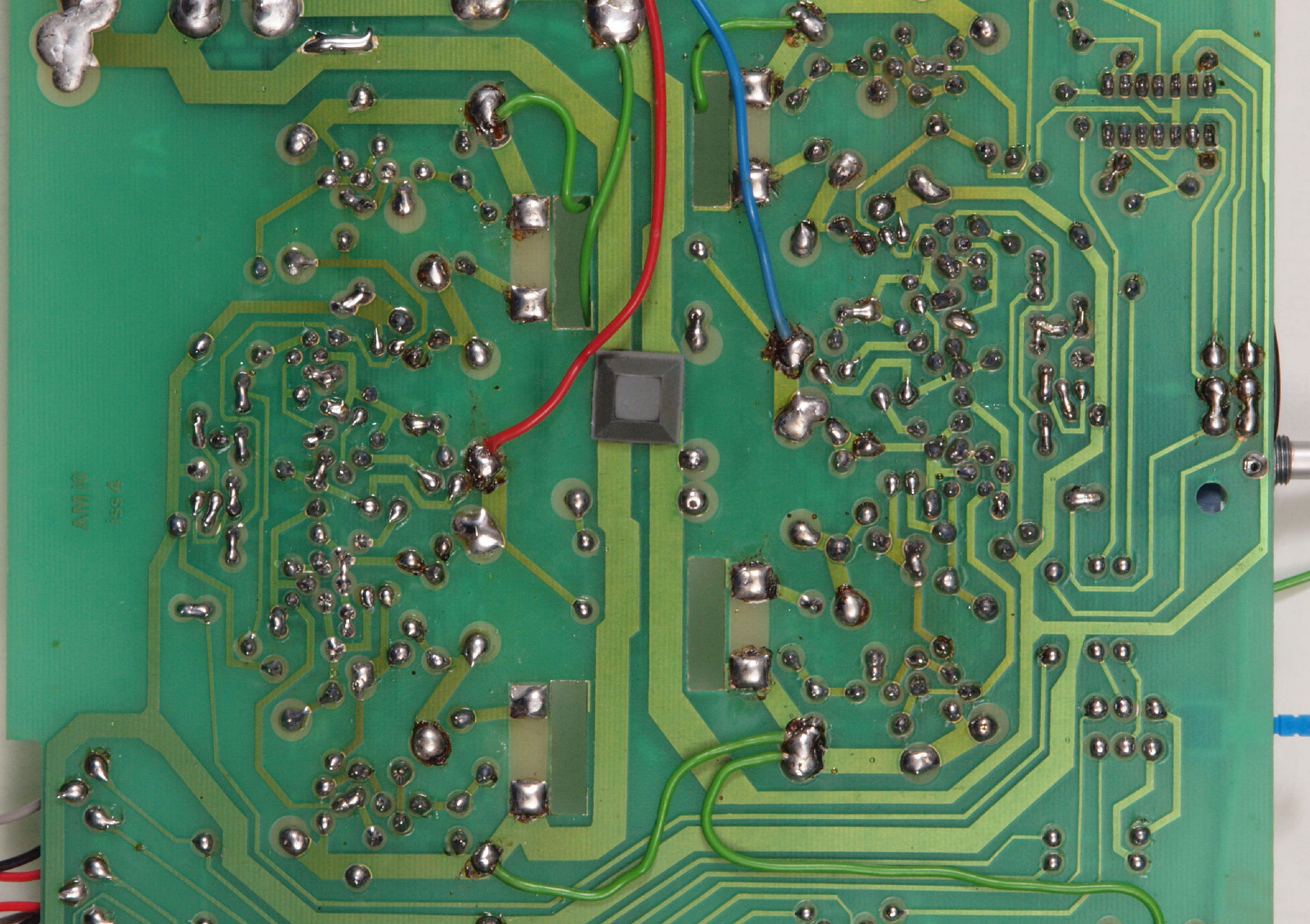

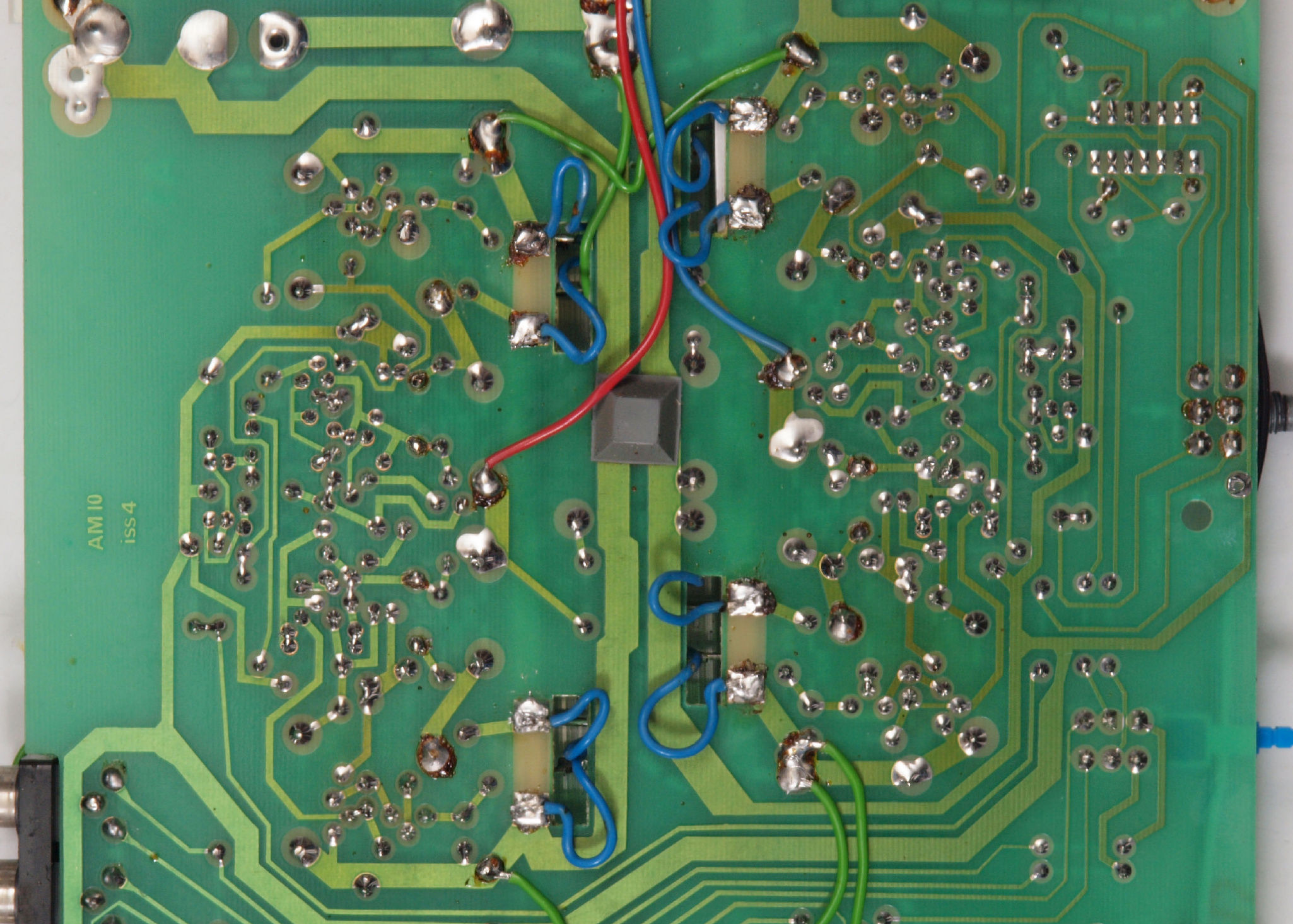

C23. 修理前 AMP基板裏

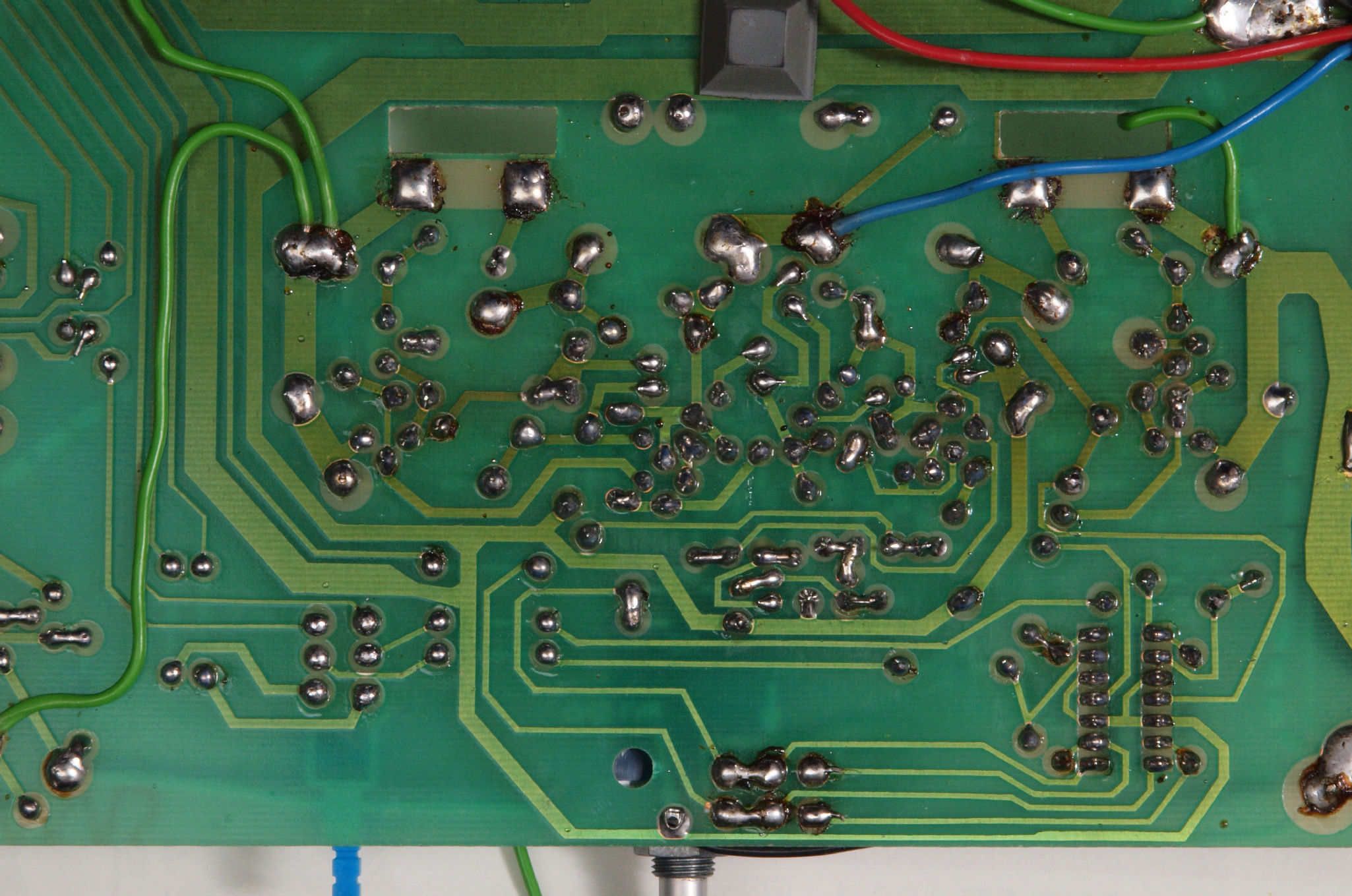

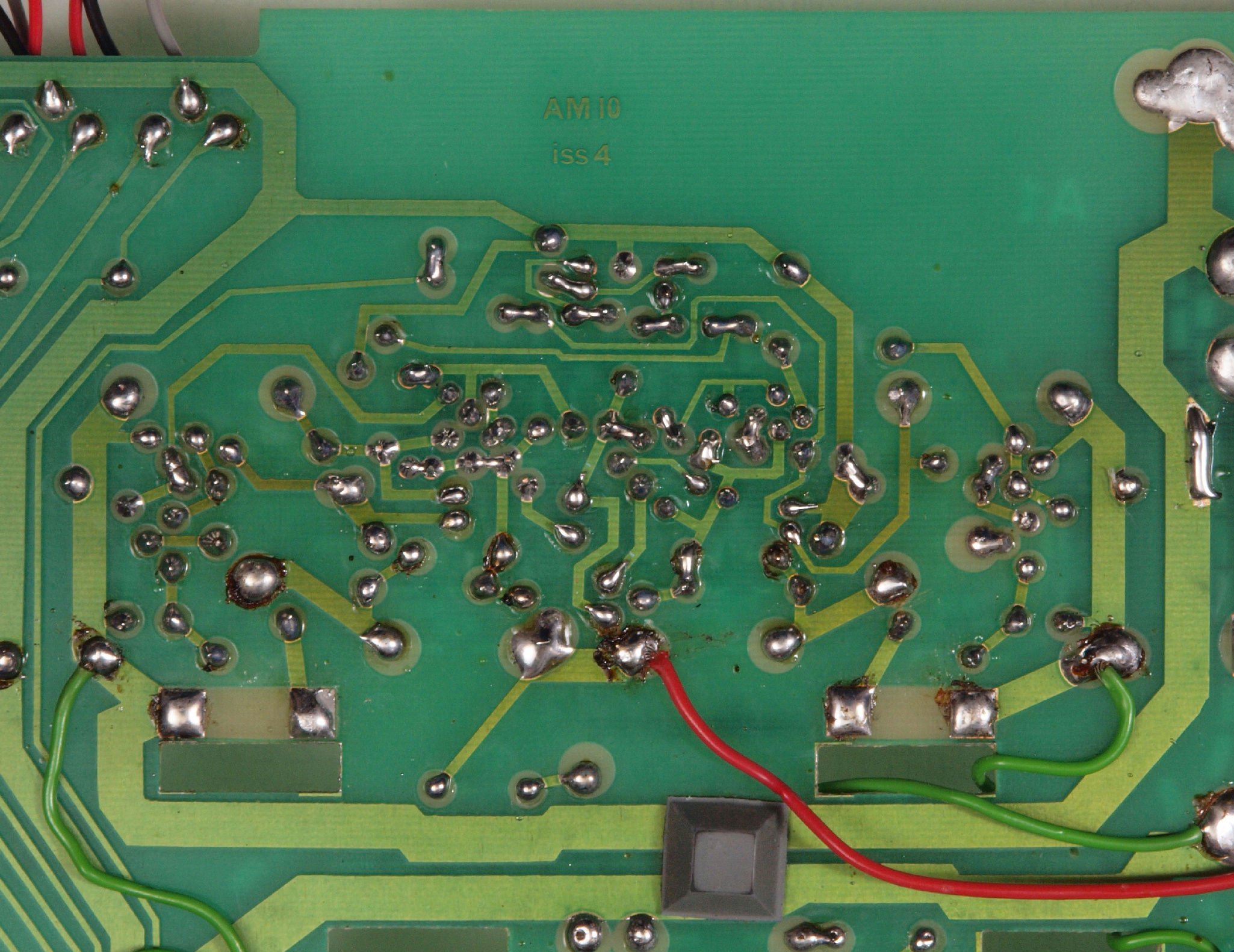

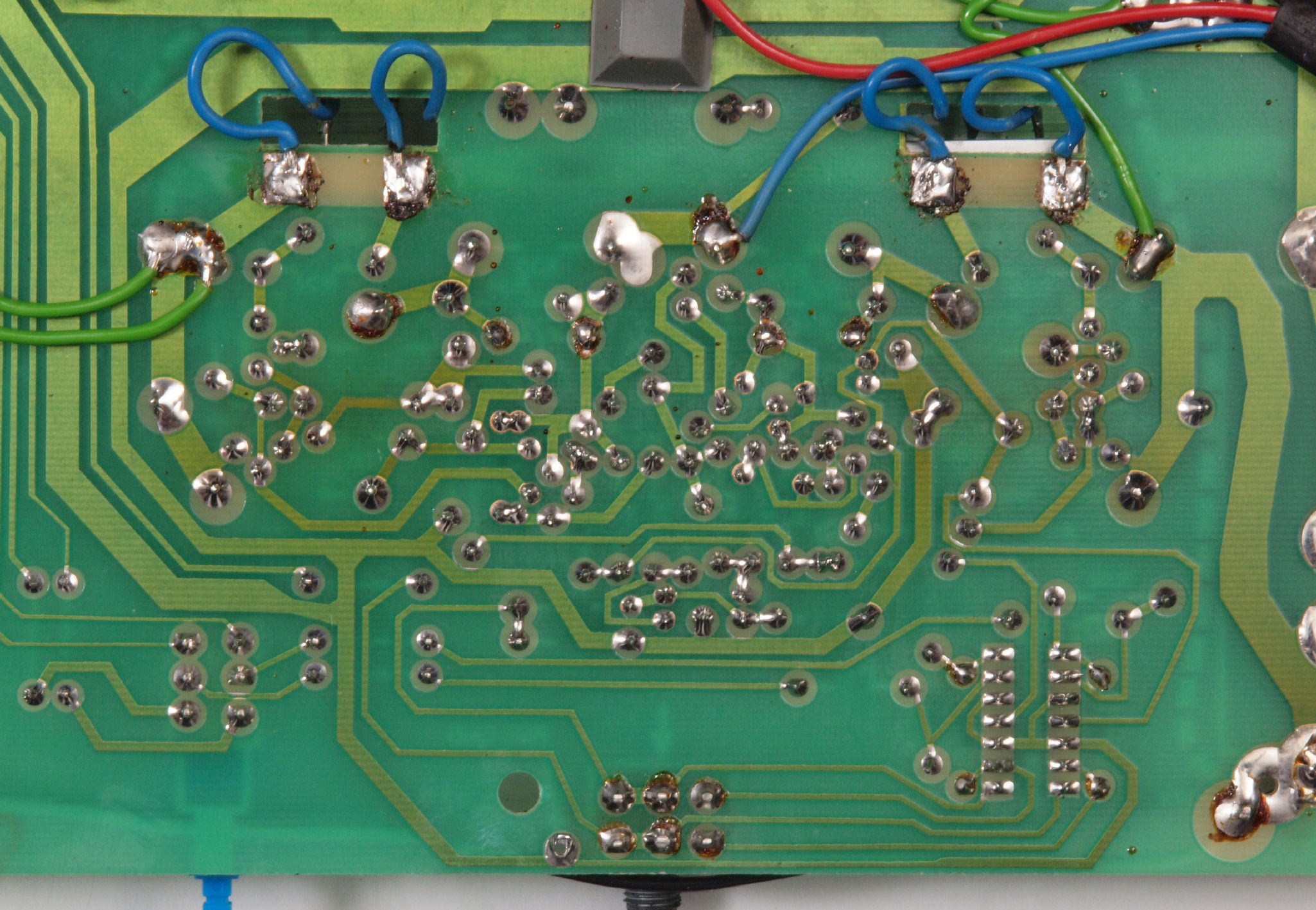

C24. 修理(半田補正)後 AMP基板裏、 半田を全部やり直す。

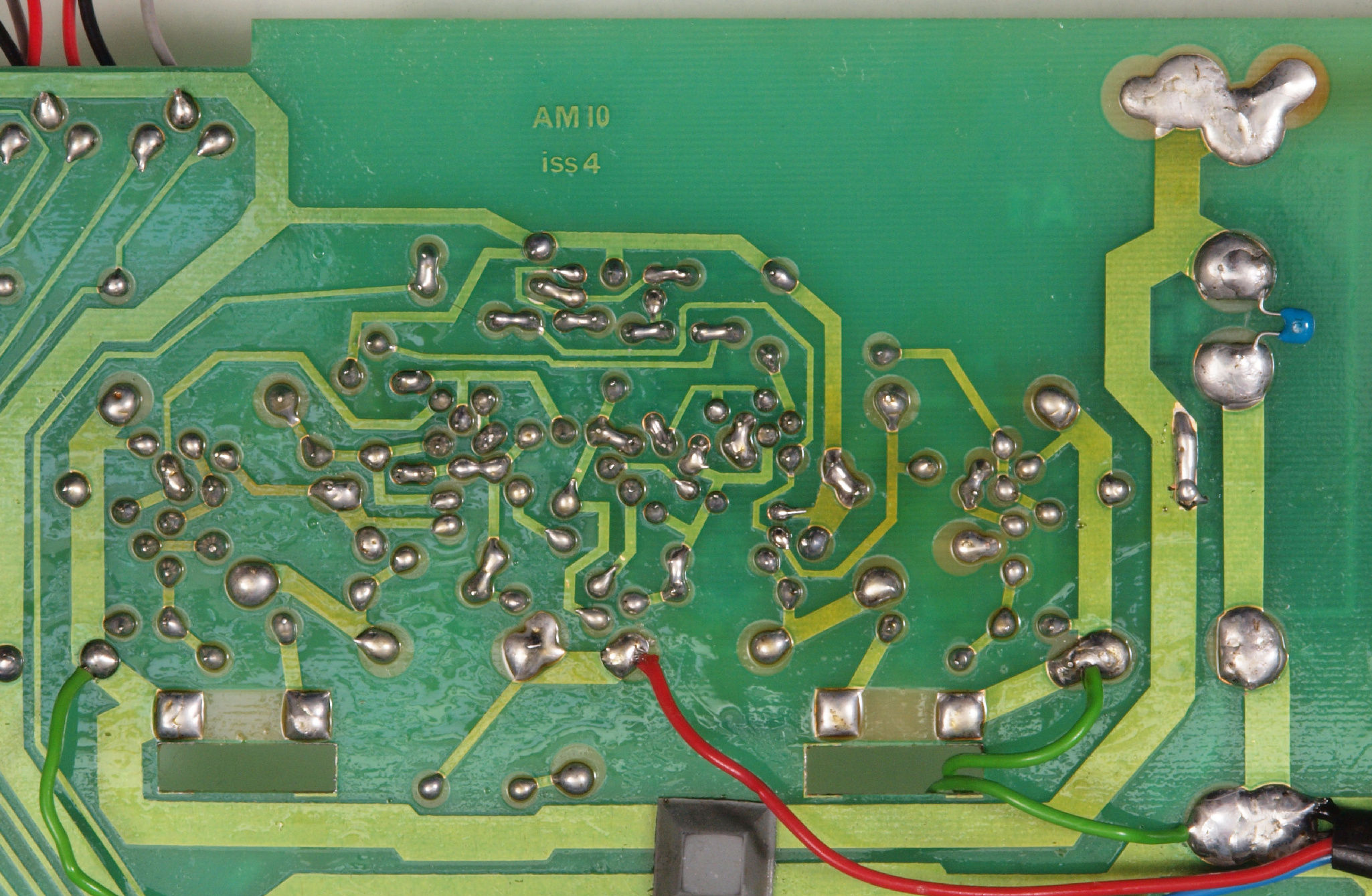

C25. 完成AMP基板裏 洗浄後コーテング材を塗る

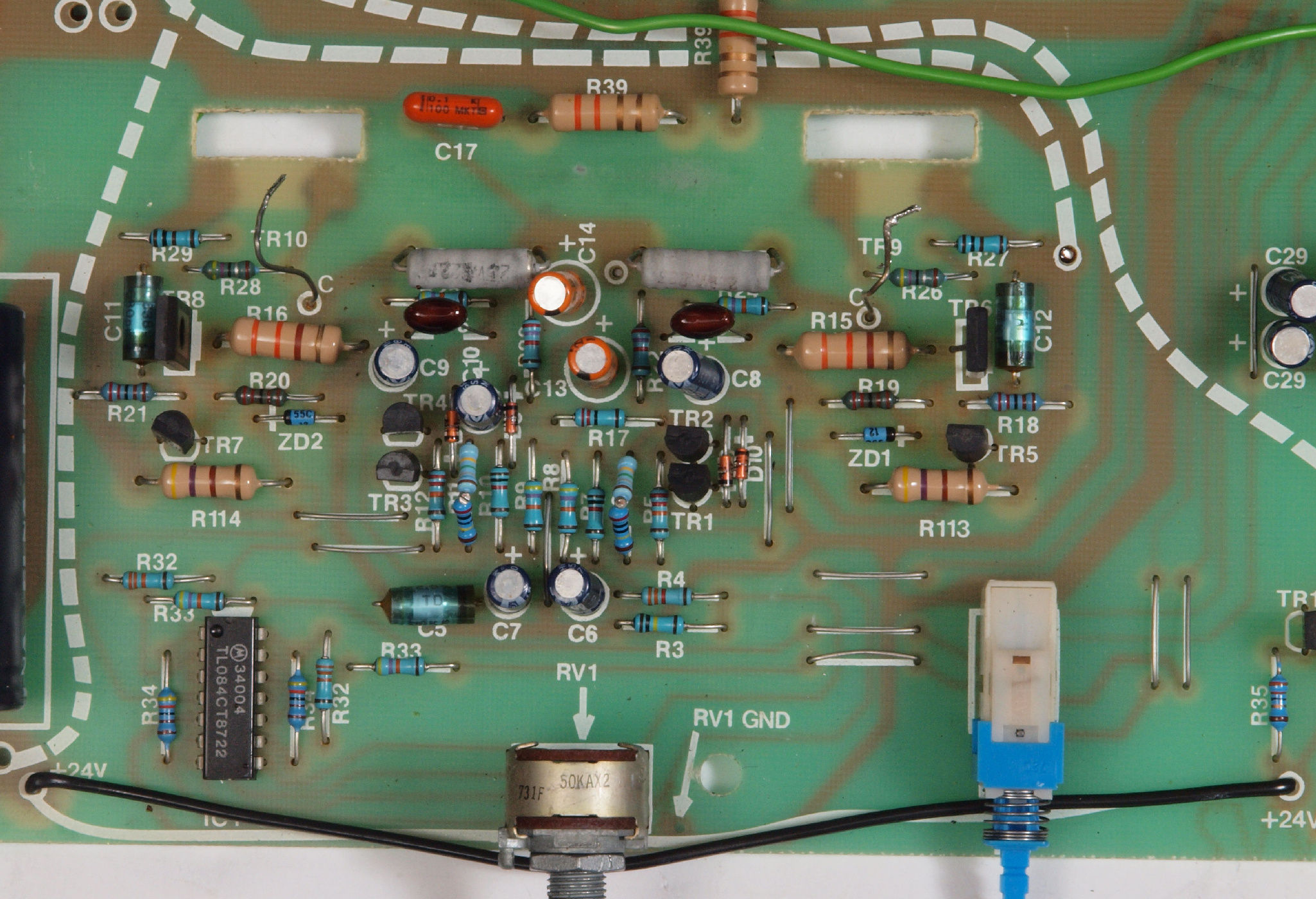

C31. 修理前 R側AMP基板
C32. 修理後 R側AMP基板
C33. 修理前 R側AMP基板裏
C34. 修理(半田補正)後 R側AMP基板裏、 半田を全部やり直す。
C35. 完成R側AMP基板裏 洗浄後コーテング材を塗る
C41. 修理前 L側AMP基板
C42. 修理後 L側AMP基板
C43. 修理前 L側AMP基板裏
C44. 修理(半田補正)後 L側AMP基板裏、 半田を全部やり直す。
C45. 完成L側AMP基板裏 洗浄後コーテング材を塗る

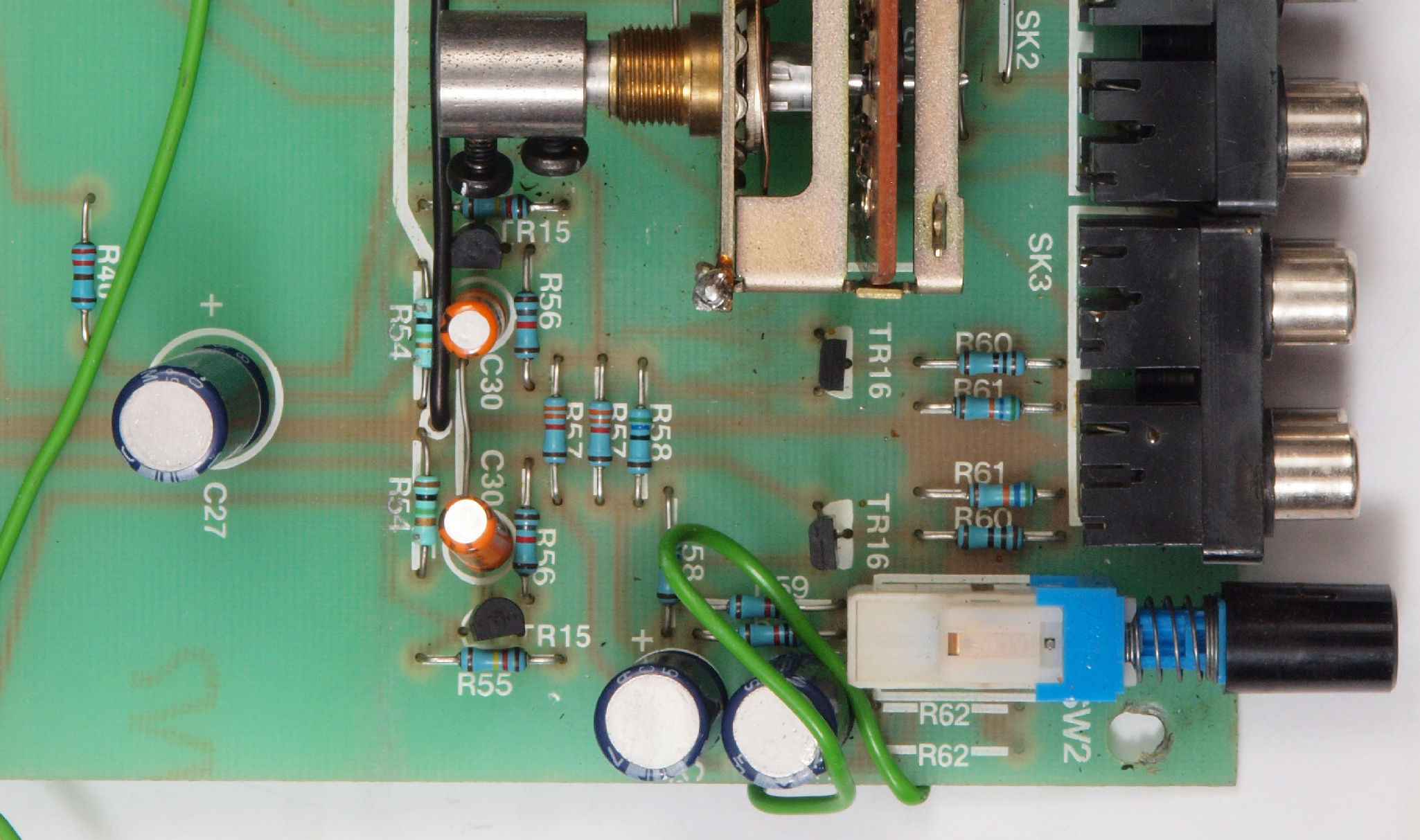

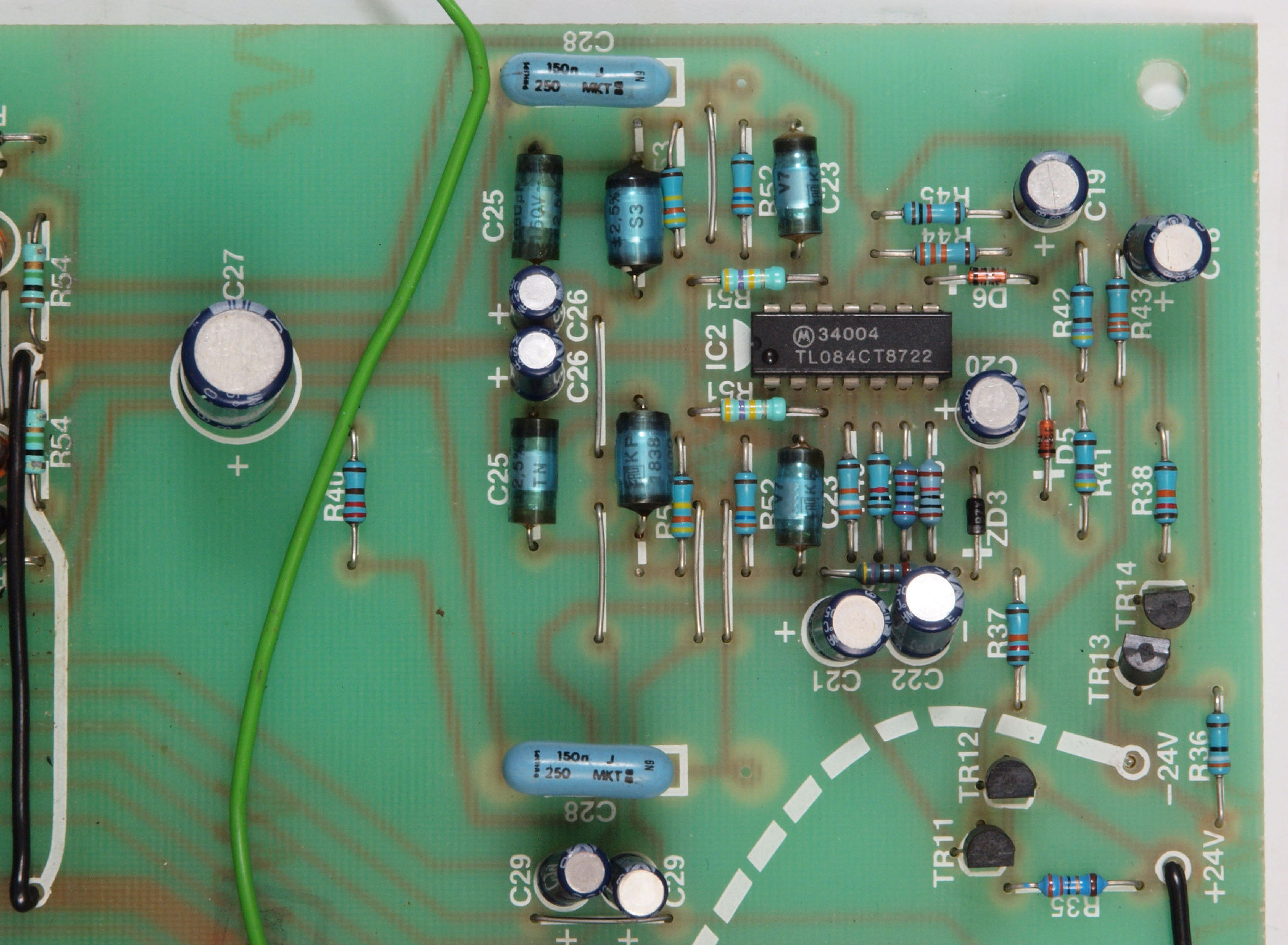

C51. 修理前  EQ基板

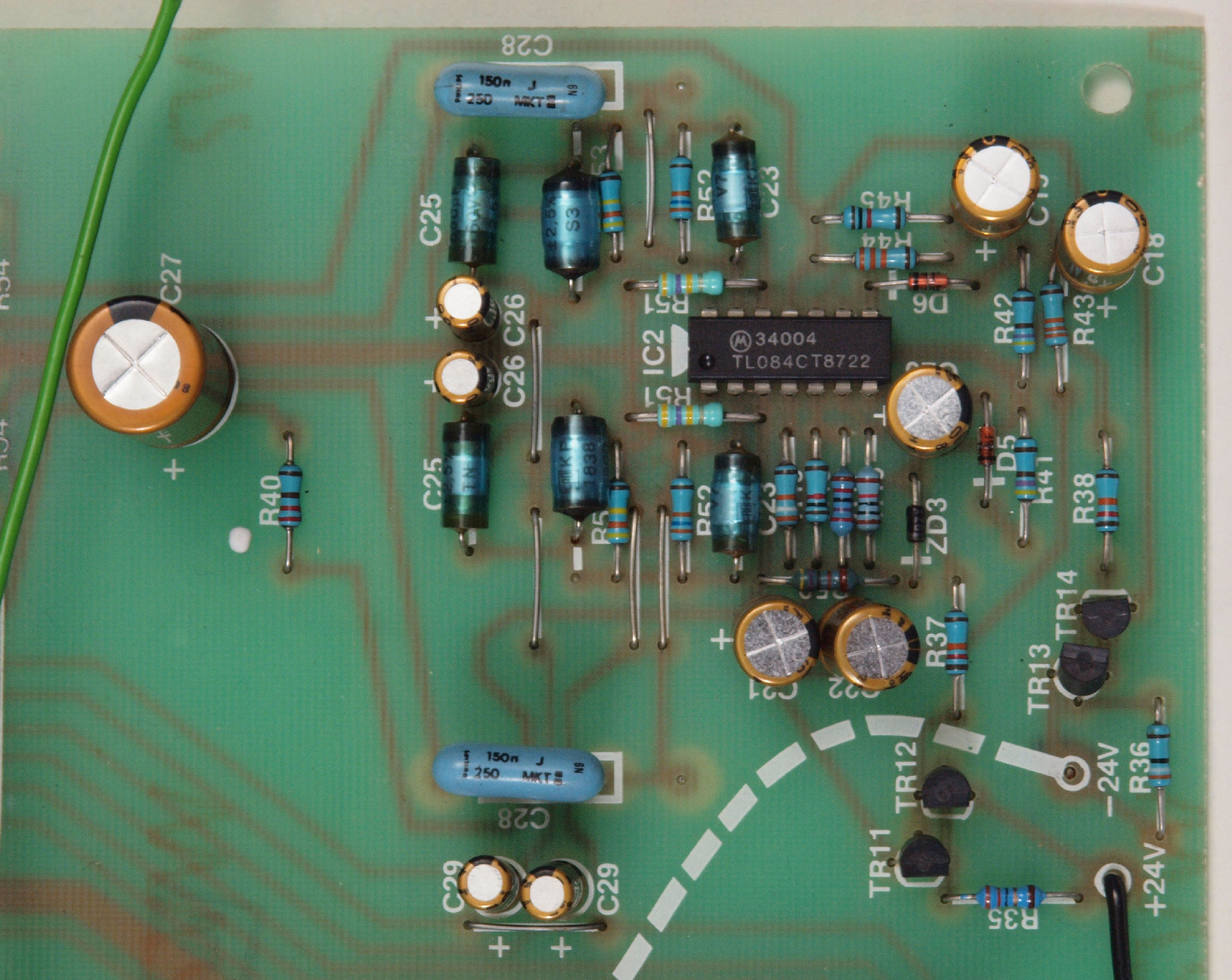

C52. 修理後  EQ基板

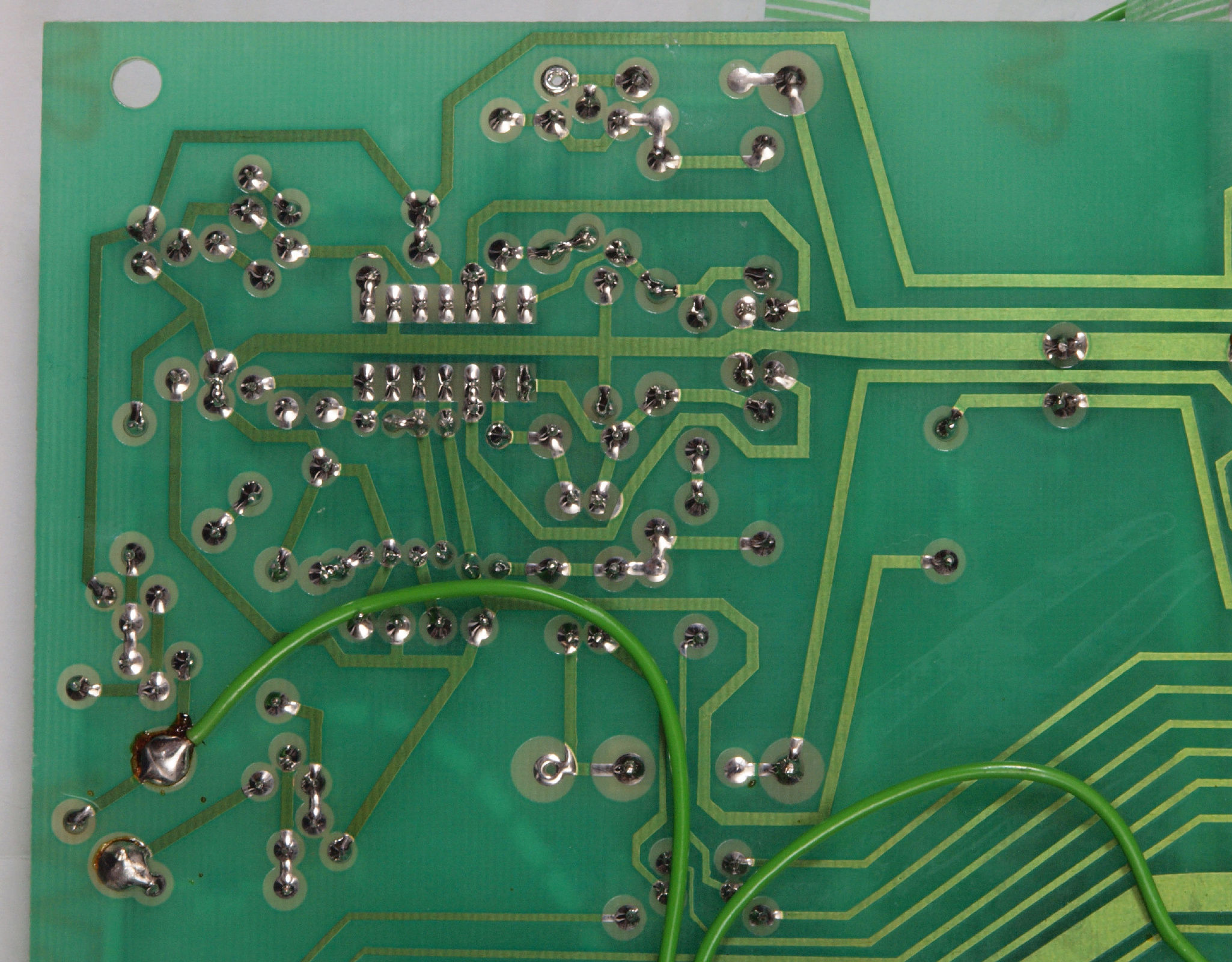

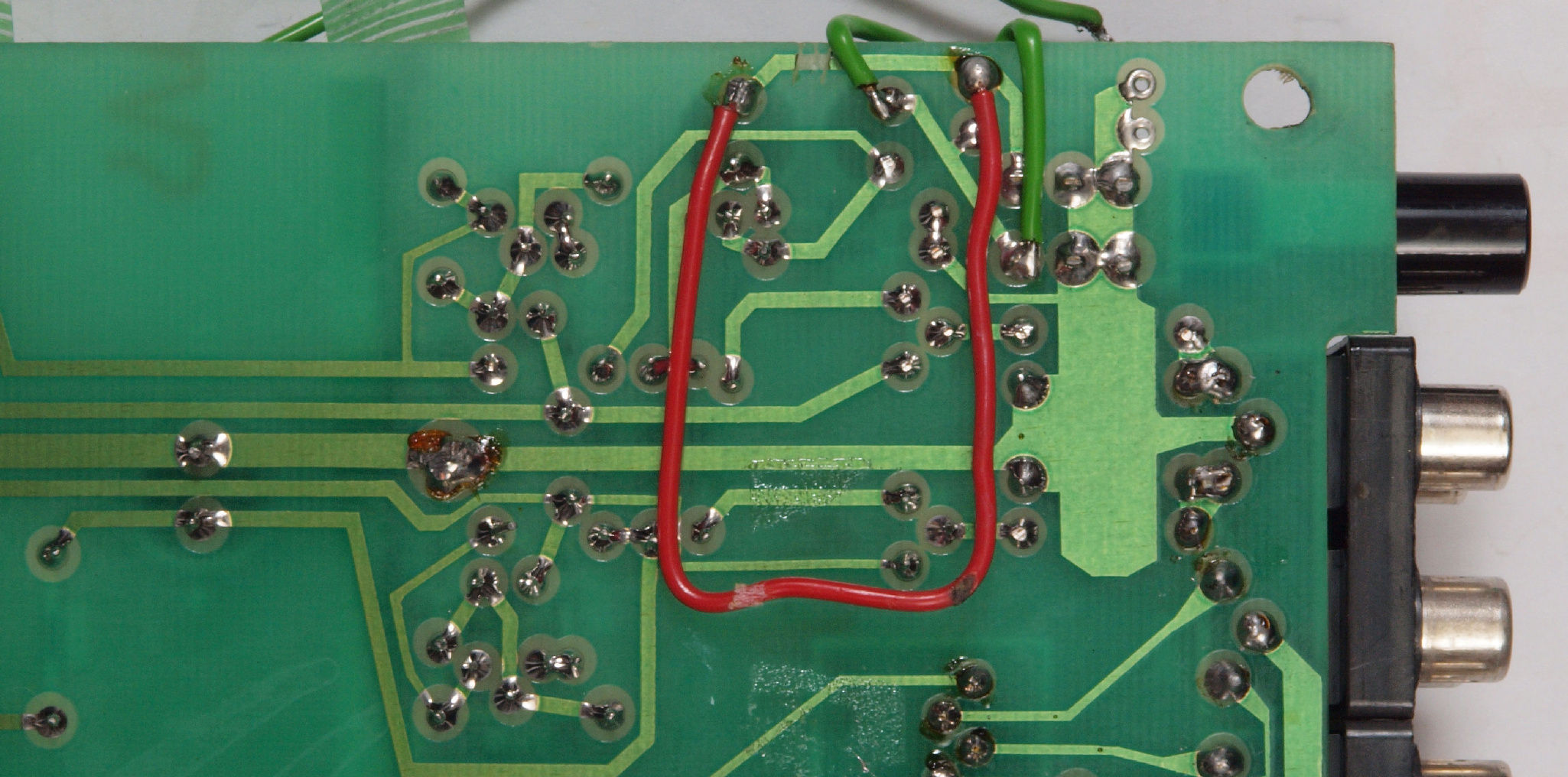

C53. 修理前  EQ基板裏

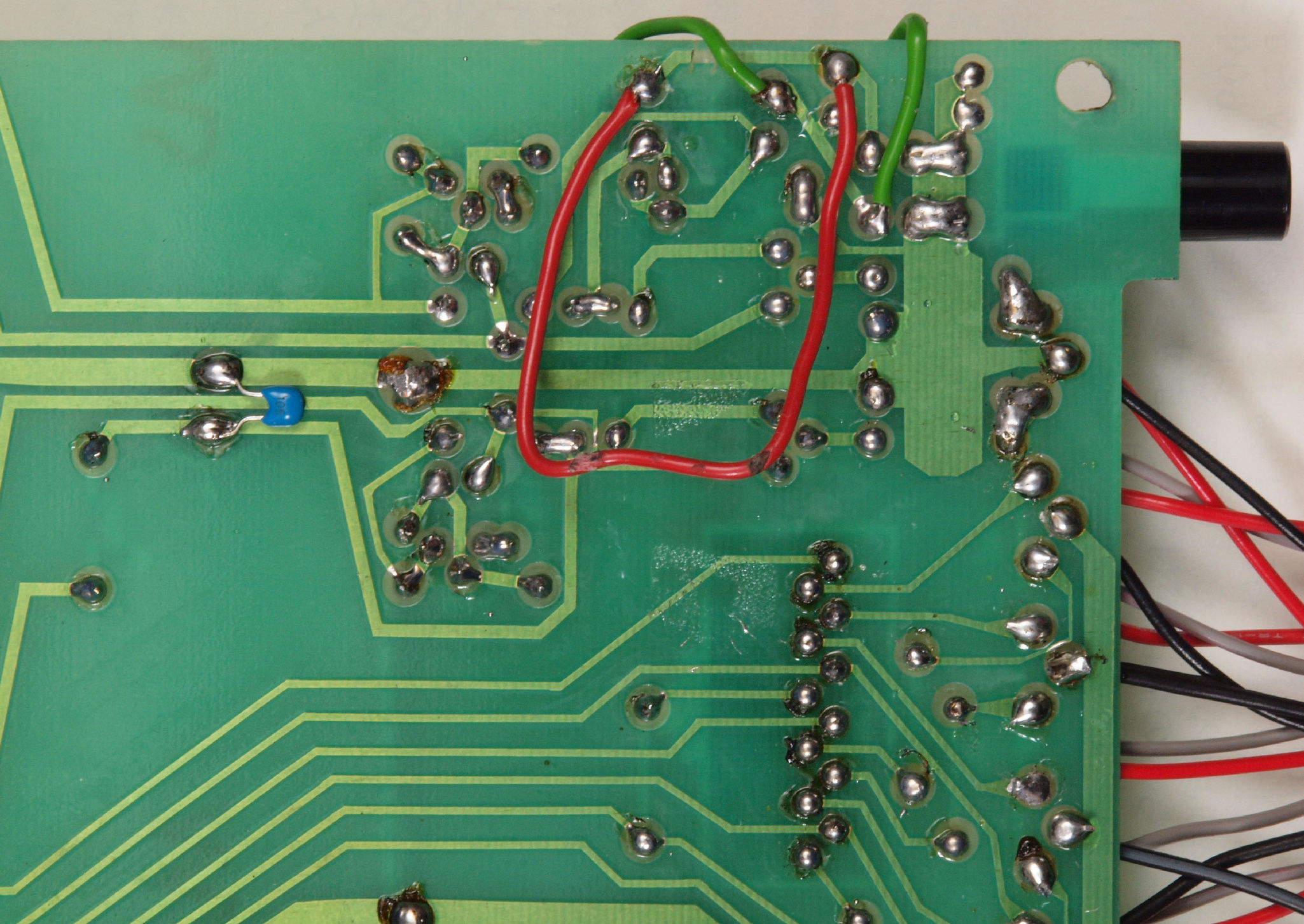

C54. 修理(半田補正)後  EQ基板裏、 半田を全部やり直す。
C55. 完成 EQ基板裏 洗浄後コーテング材を塗る

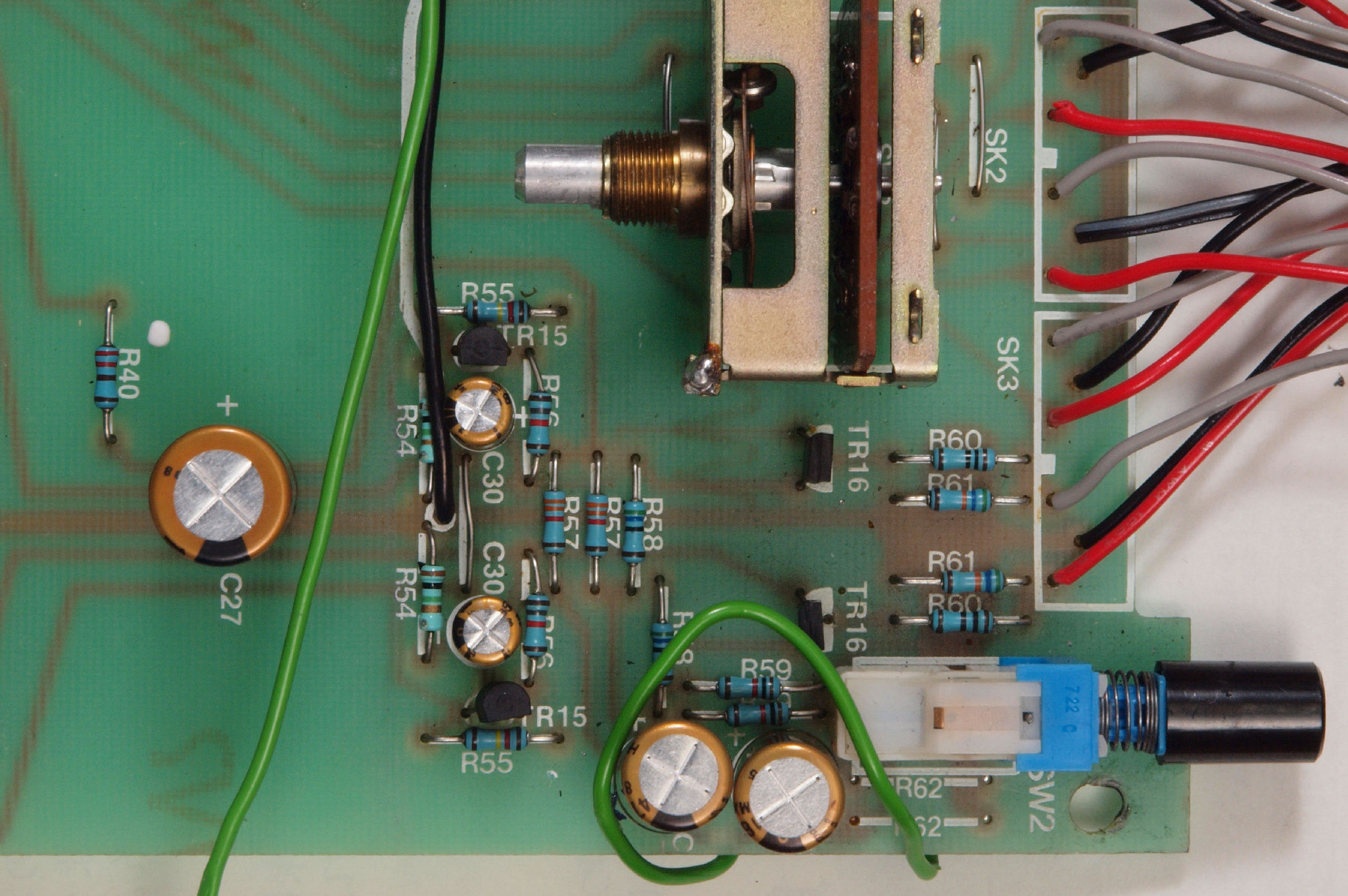

C61. 修理前  MC基板
C62. 修理後  MC基板
C63. 修理前  MC基板裏

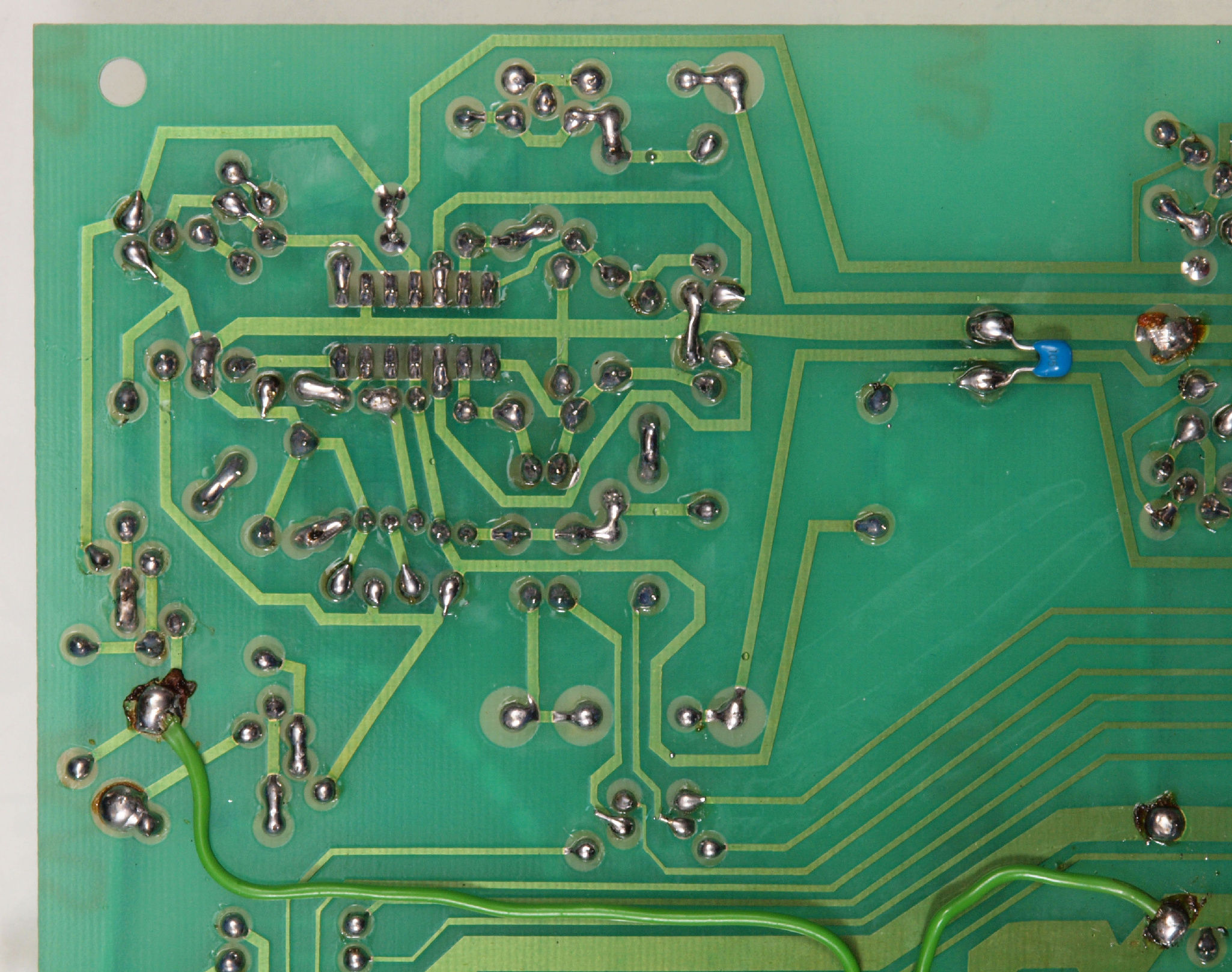

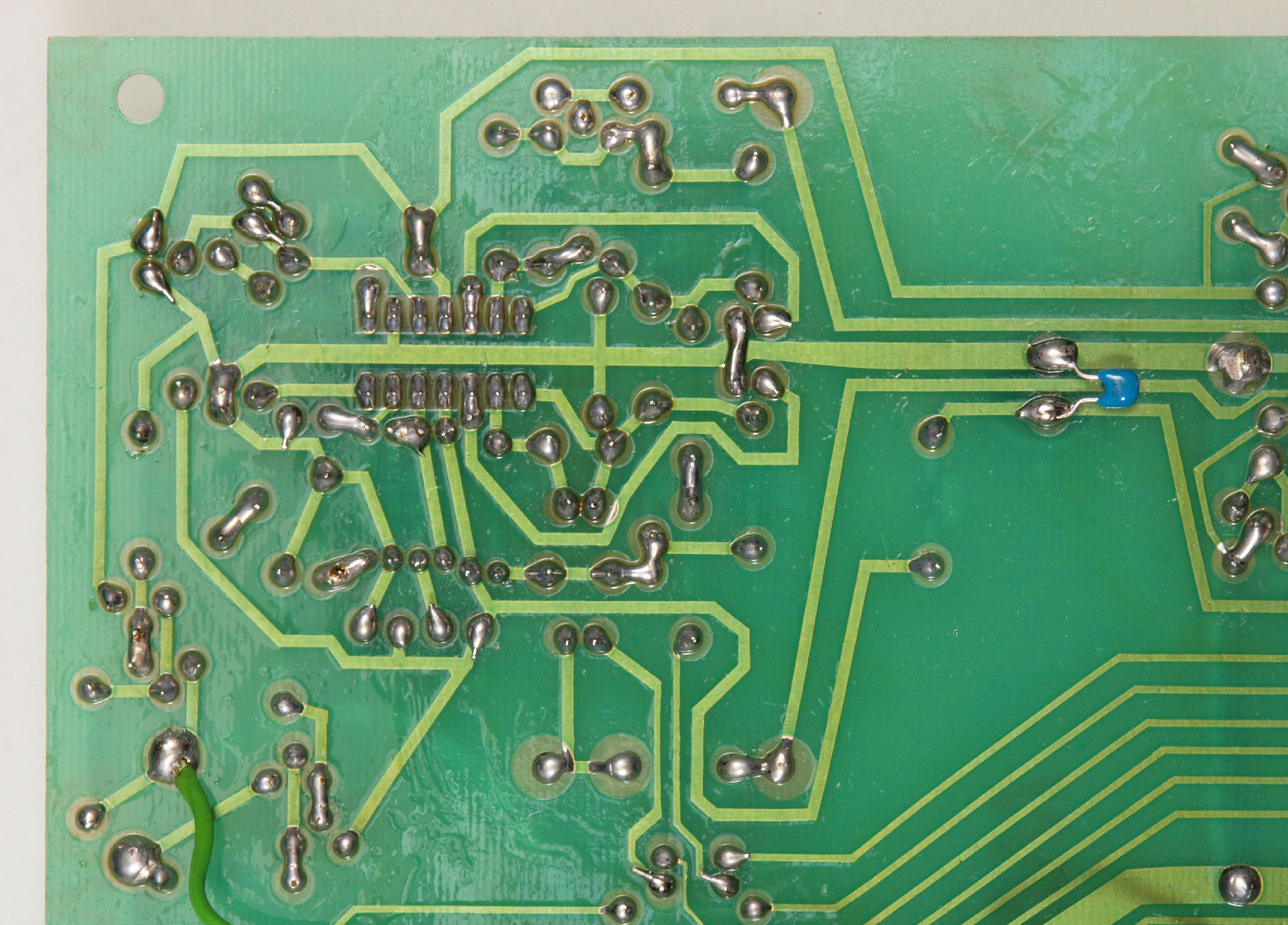

C64. 修理(半田補正)後  MC基板裏、 半田を全部やり直す。 フイルムコンデンサー1個追加。
C65. 完成MC基板裏 洗浄後コーテング材を塗る

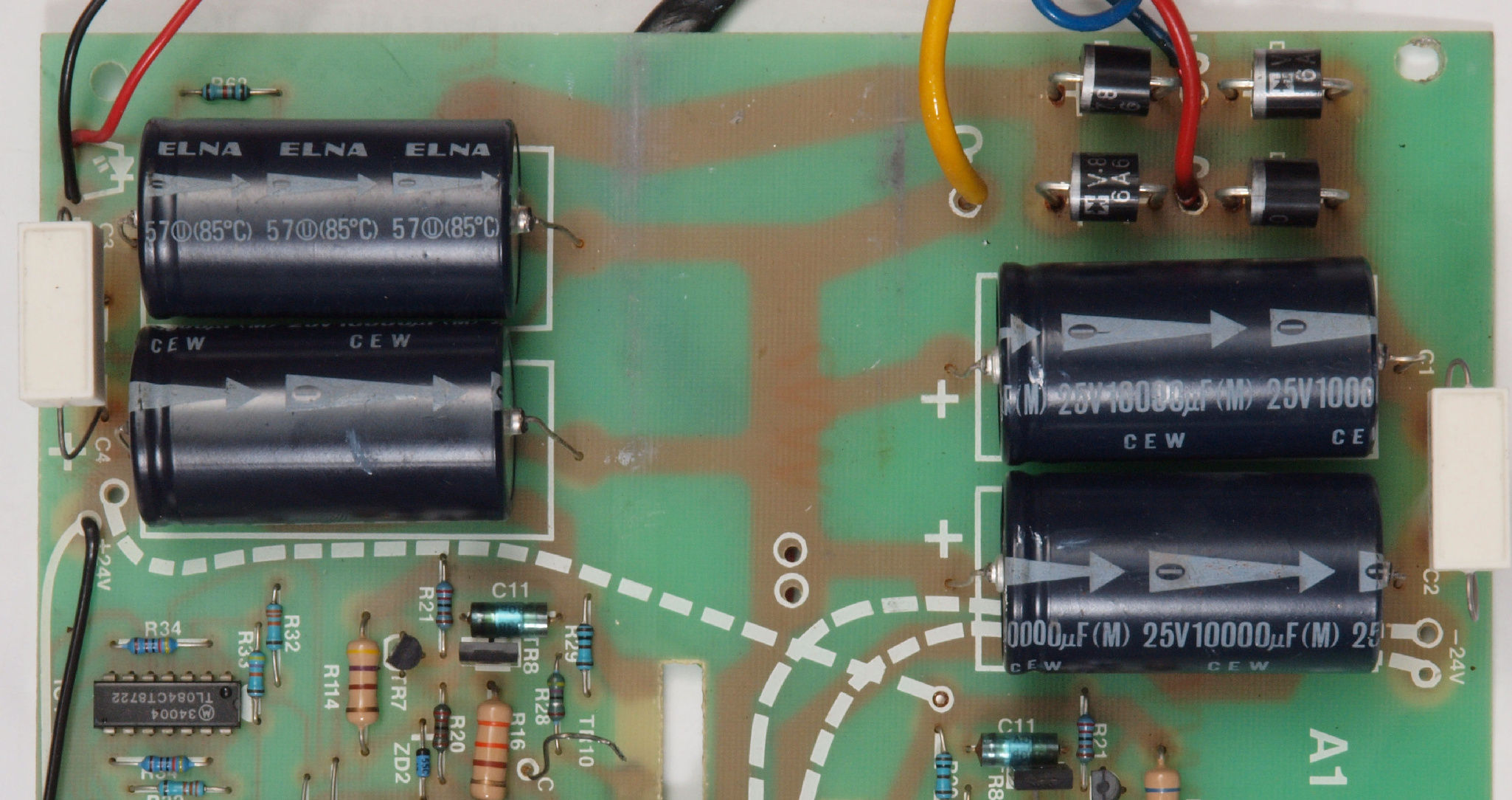

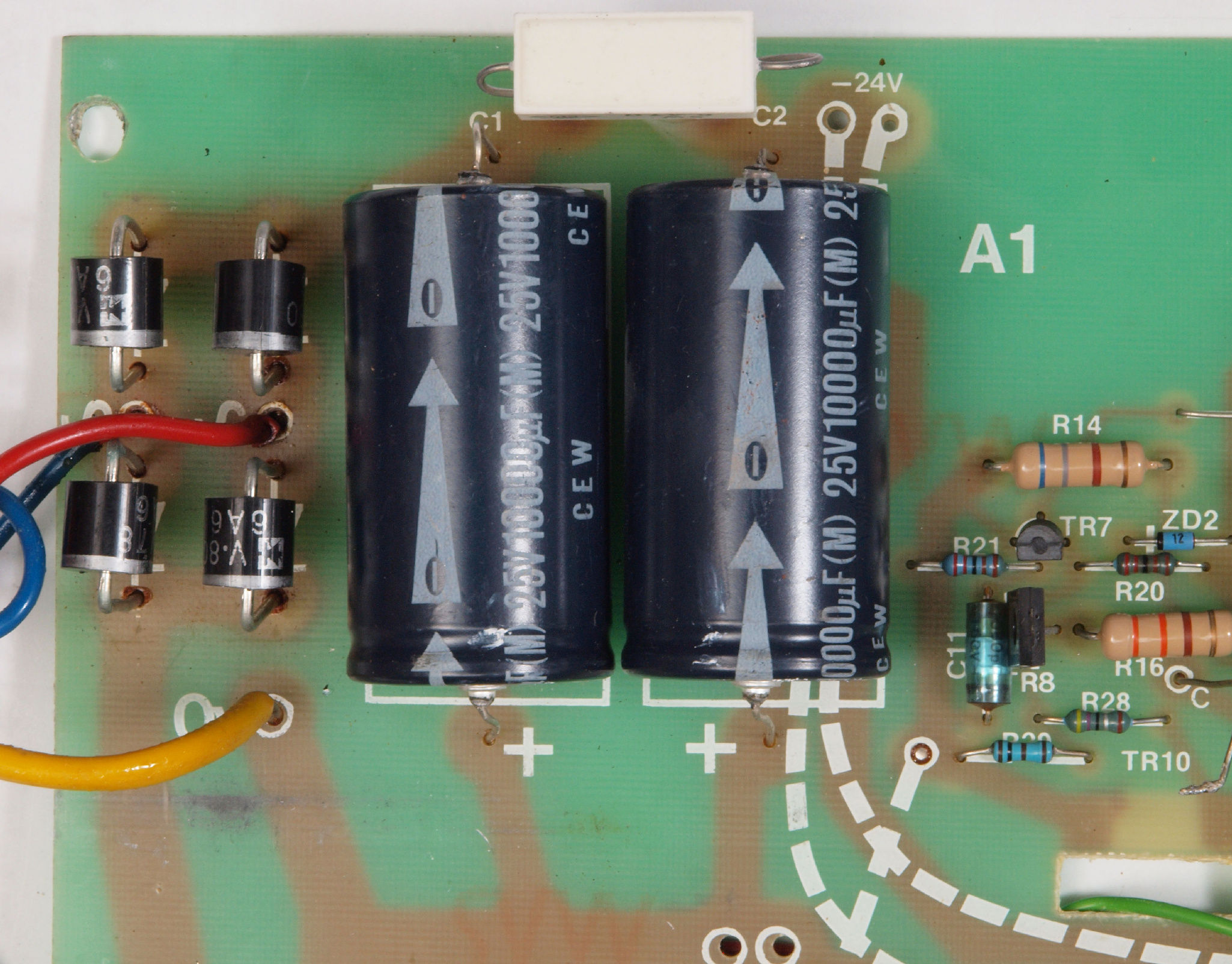

C71. 修理前 電源基板。 2種類の電解コンデンサーが使用されている。

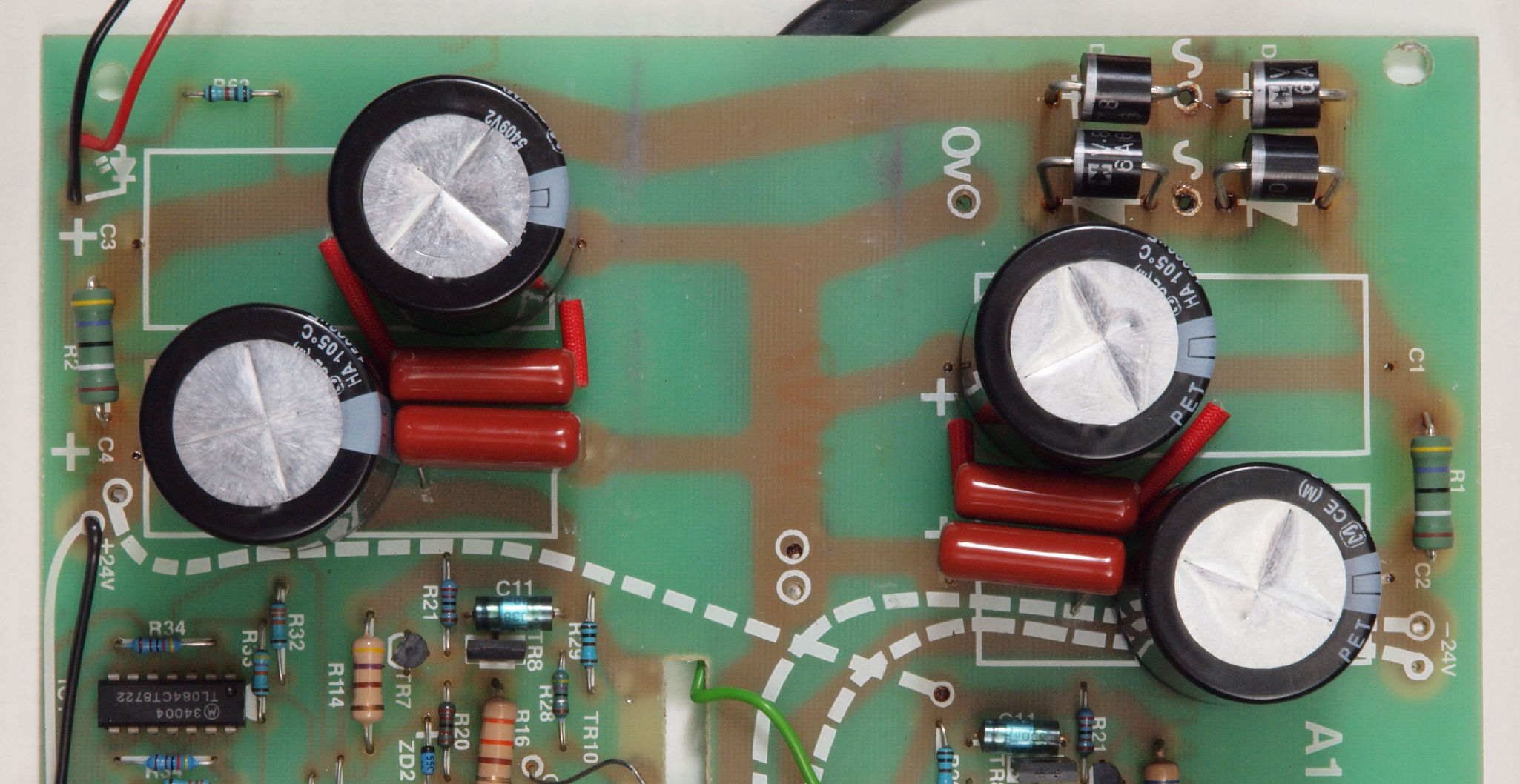

C72. 修理後 電源基板。 電解コンデンサー4個交換、フイルムコンデンサー4個追加。

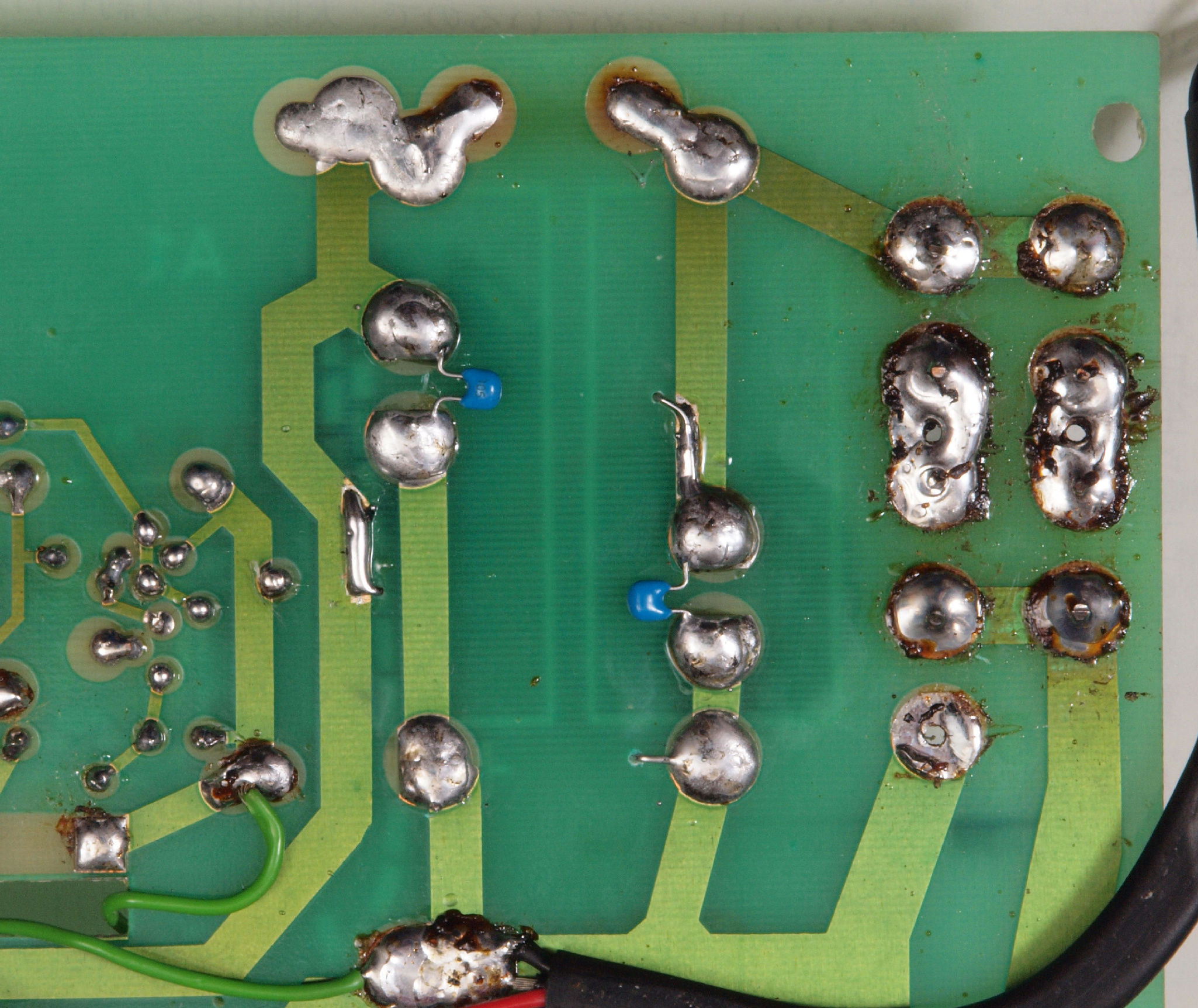

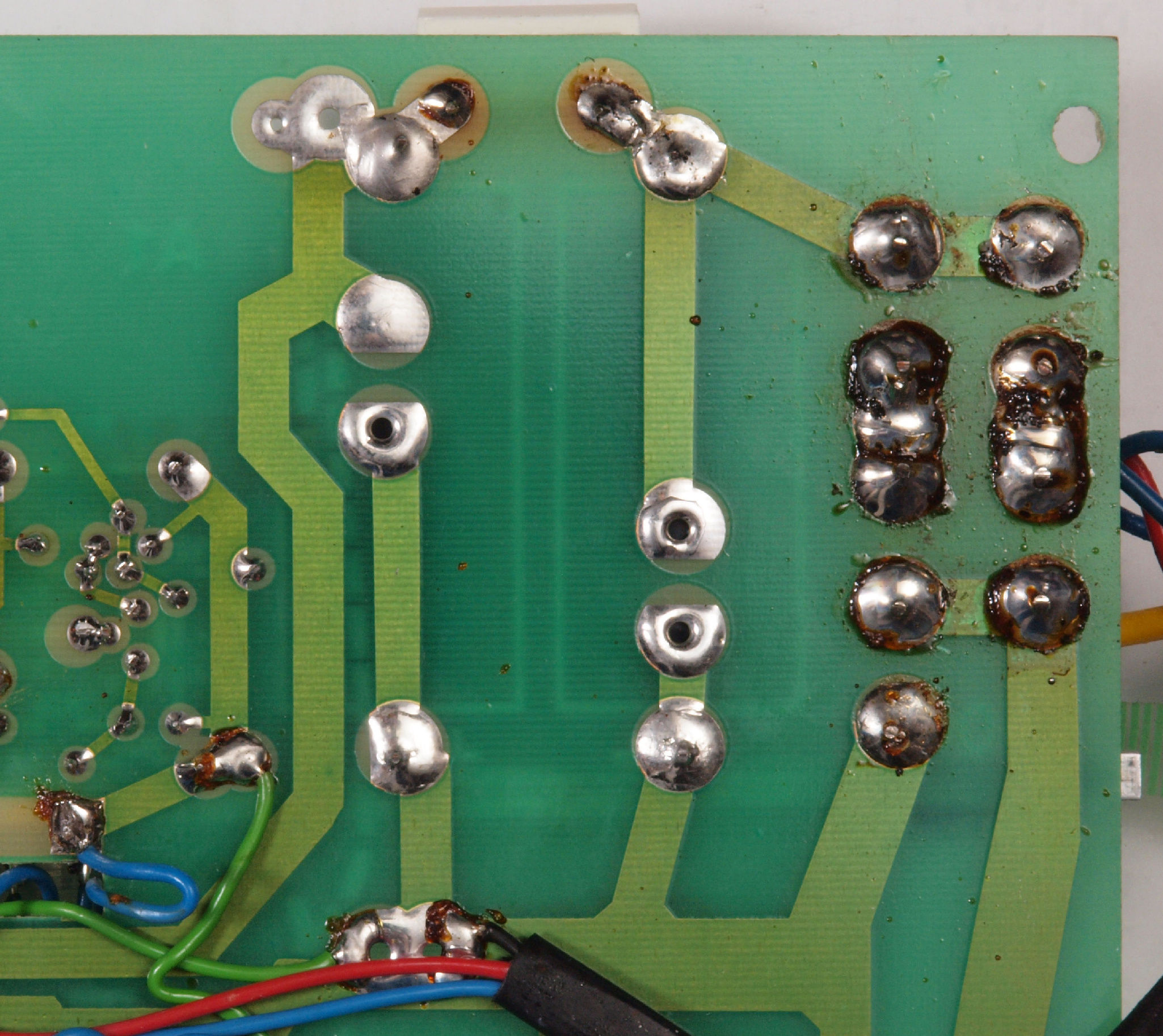

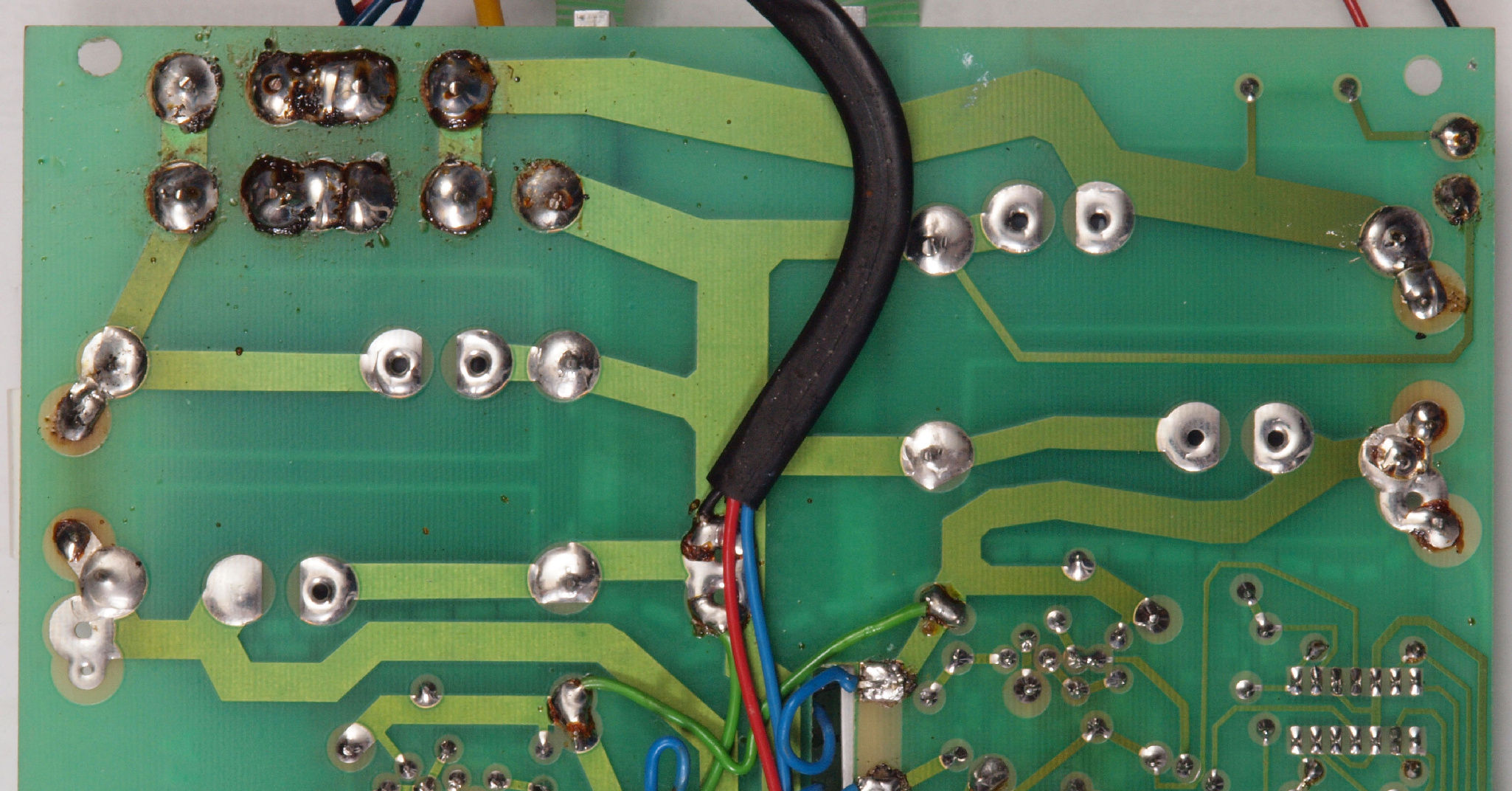

C73. 修理前 電源基板裏

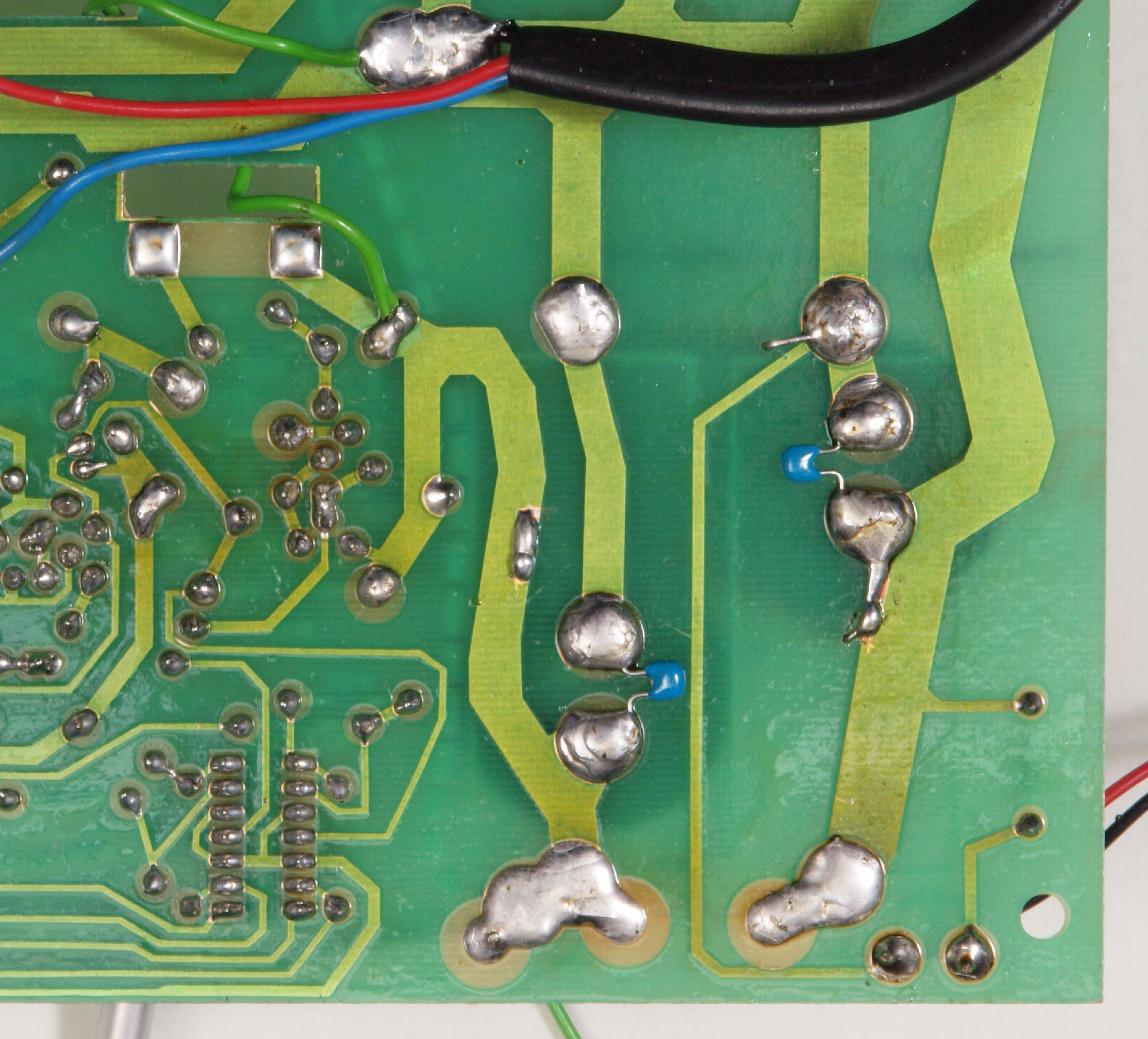

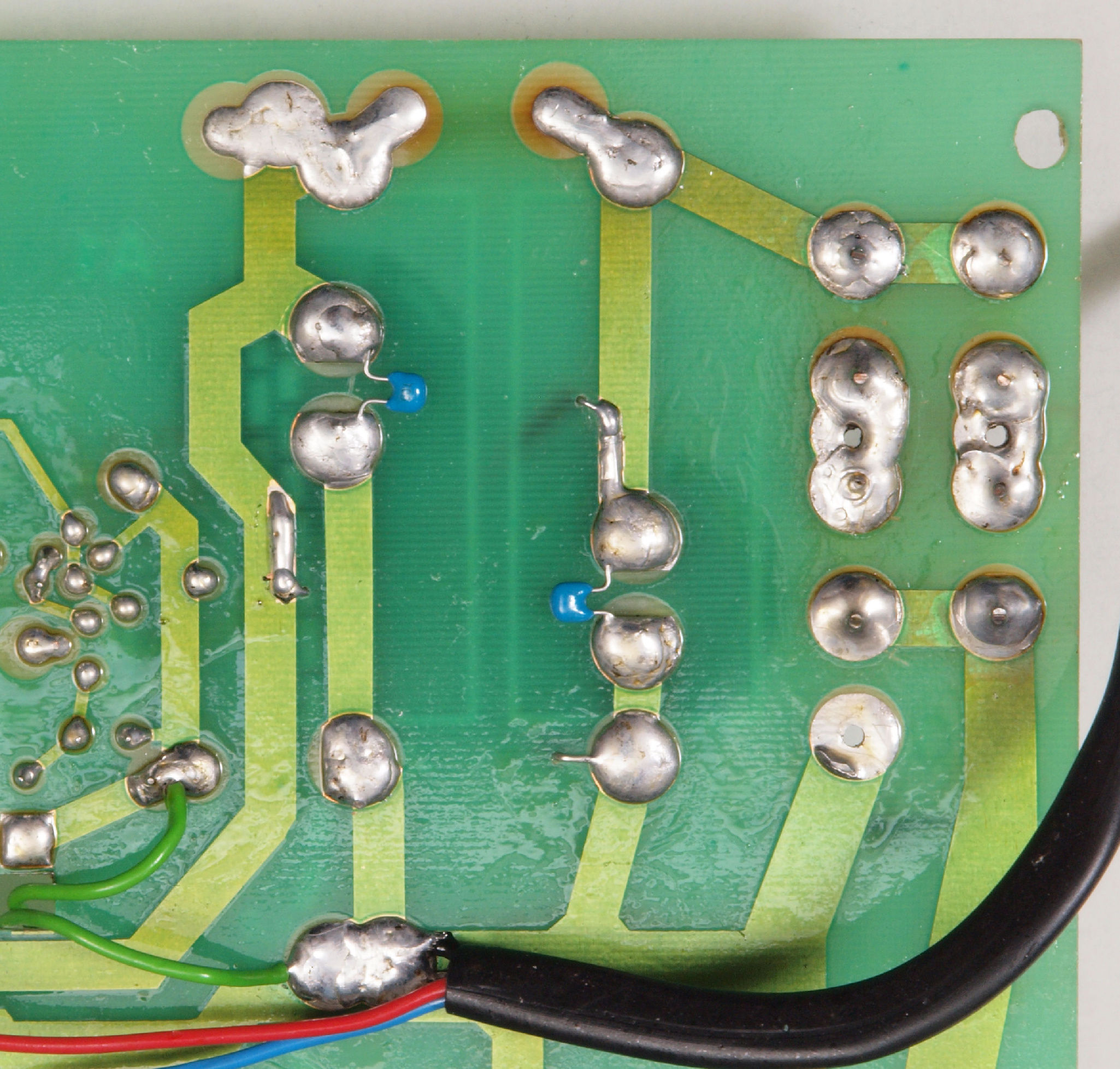

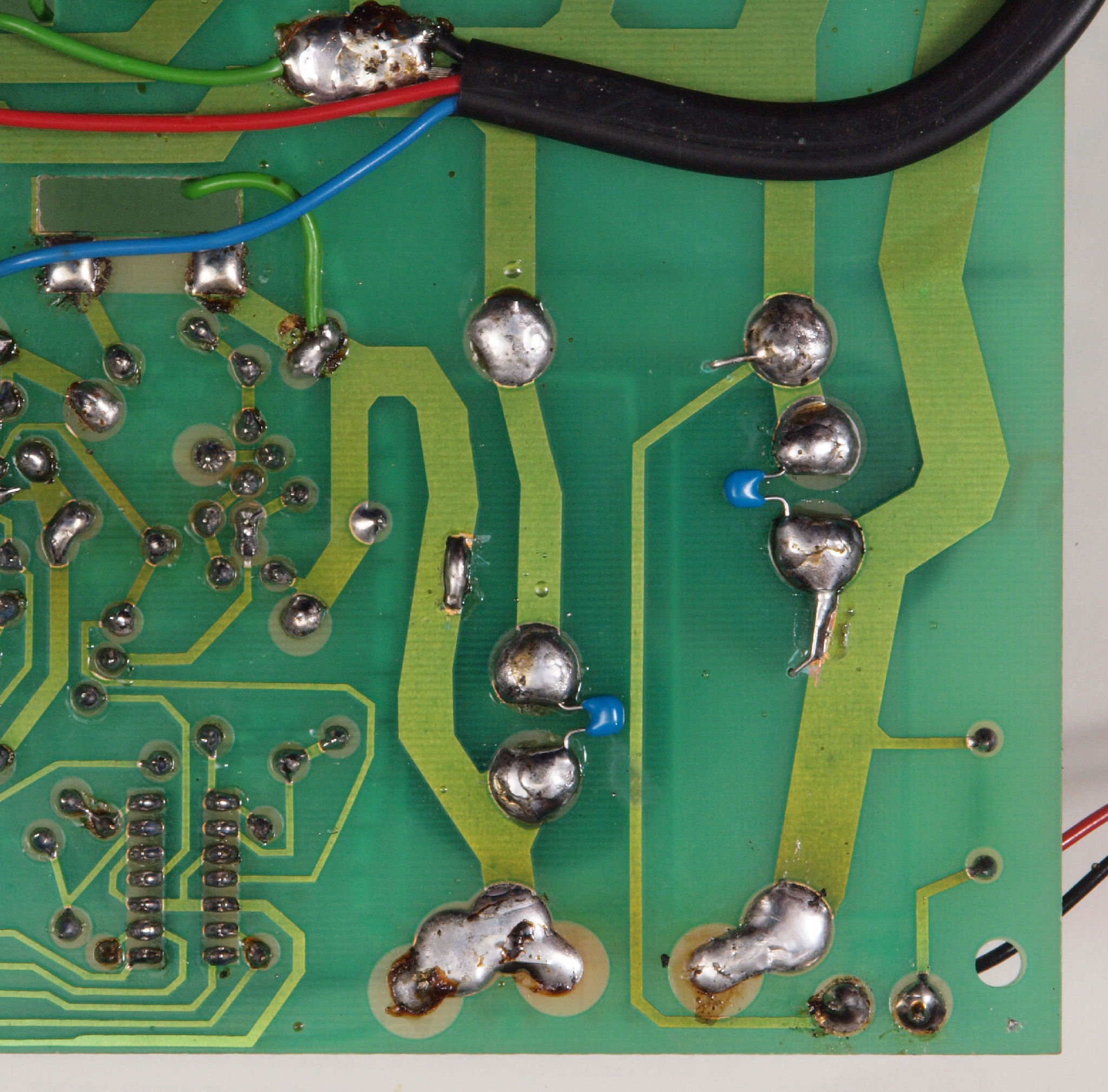

C74. 修理(半田補正)後 電源基板裏、 半田を全部やり直す。 フイルムコンデンサー4個追加。
C75. 完成電源基板裏 洗浄後コーテング材を塗る
C81. 修理前 −側電源基板

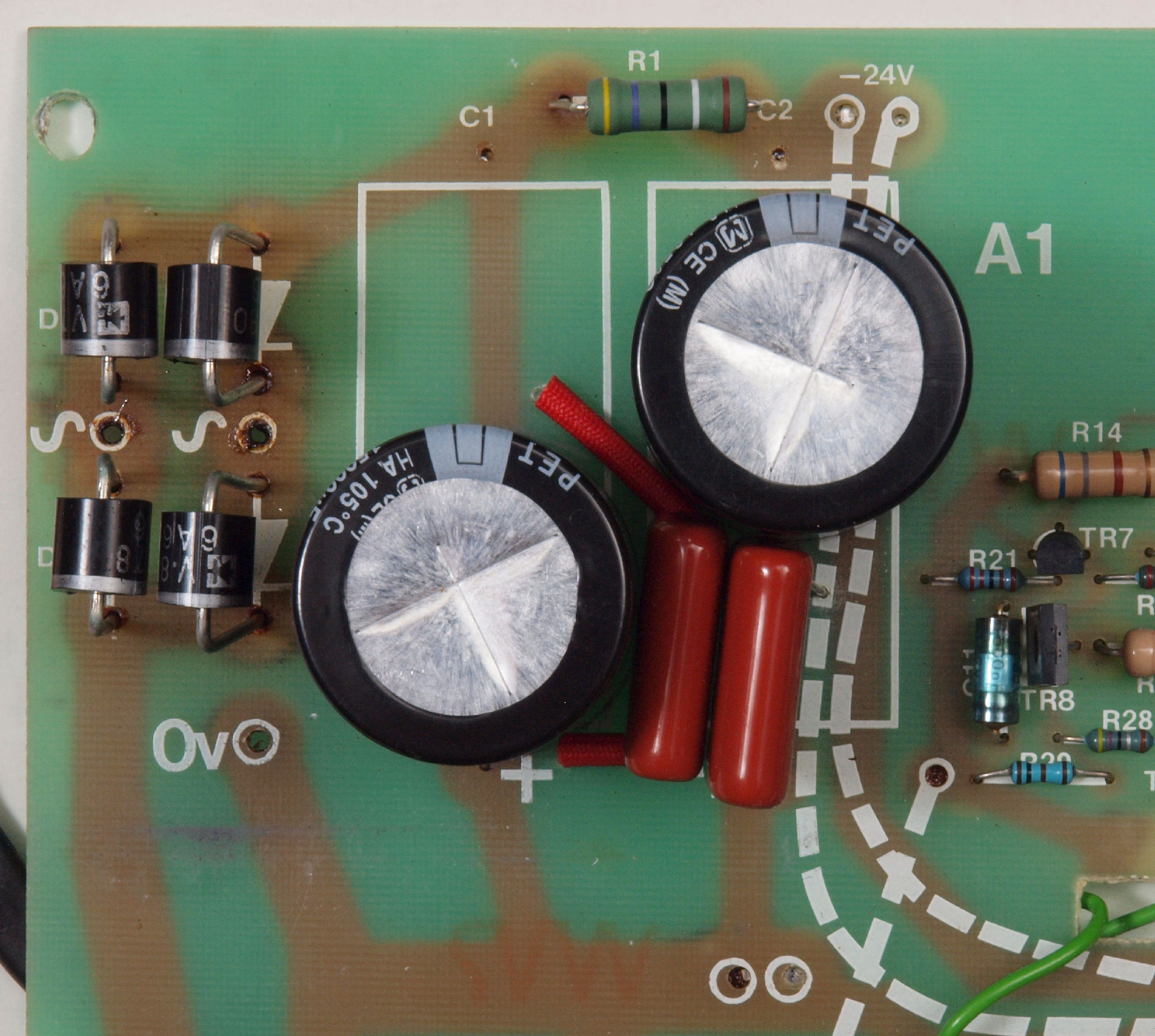

C82. 修理後 −側電源基板。 電解コンデンサーは10000μから15000μへ増量交換。
C83. 修理前 −側電源基板裏
C84. 修理(半田補正)後 −側電源基板裏、 半田を全部やり直す。
C85. 完成 −側電源基板裏 洗浄後コーテング材を塗る
C91. 修理前 +側電源基板
C92. 修理後 +側電源基板。 電解コンデンサーは10000μから15000μへ増量交換。
C93. 修理前 +側電源基板裏
C94. 修理(半田補正)後 +側電源基板裏、 半田を全部やり直す。
C95. 完成 +側電源基板裏 洗浄後コーテング材を塗る

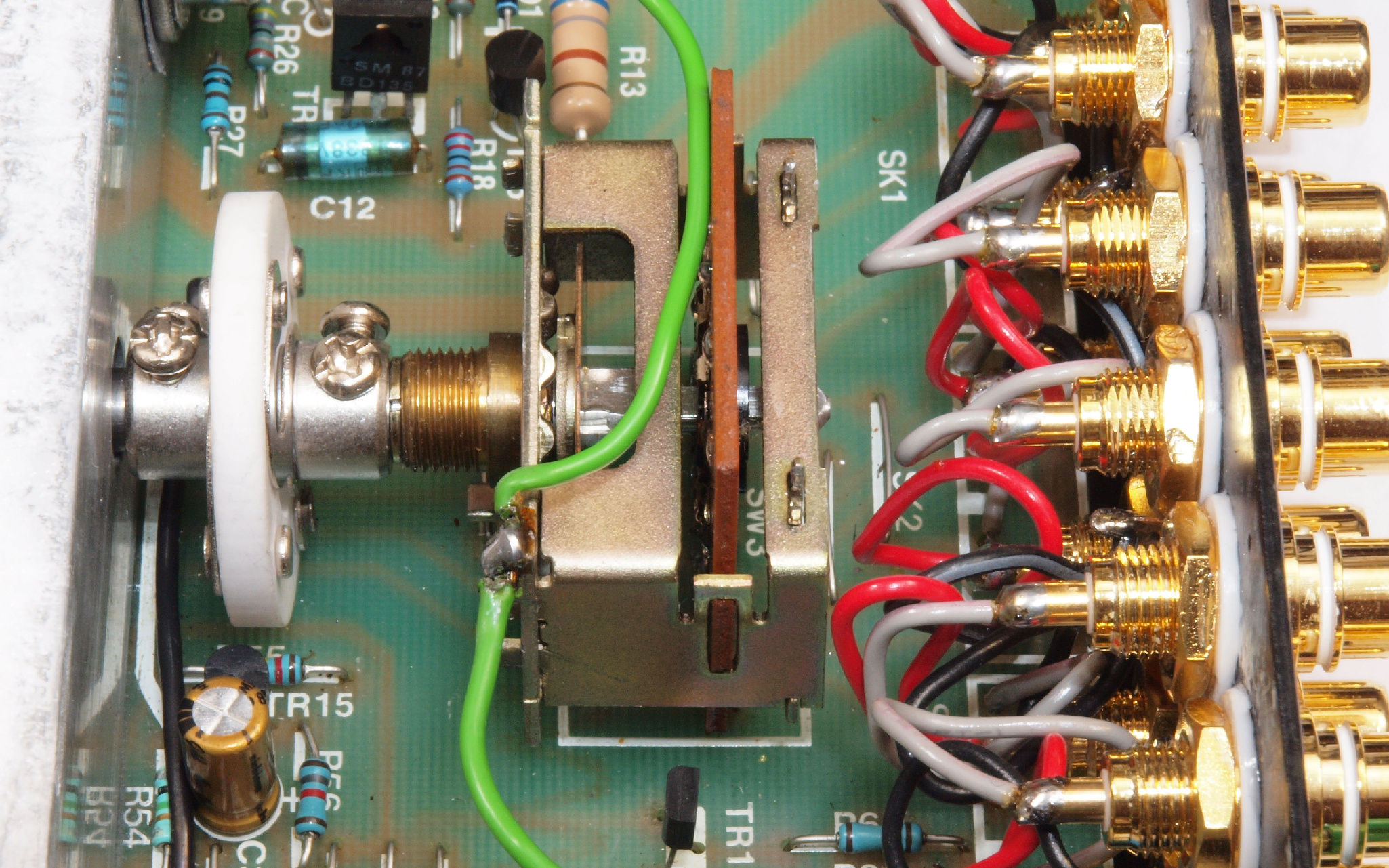

CA1. 修理前 SWのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない
CA2. 修理後、タイト製のユニバーサル・カップリングを使用。
CA3. 修理(清掃)中 入力切換SW分解・清掃。

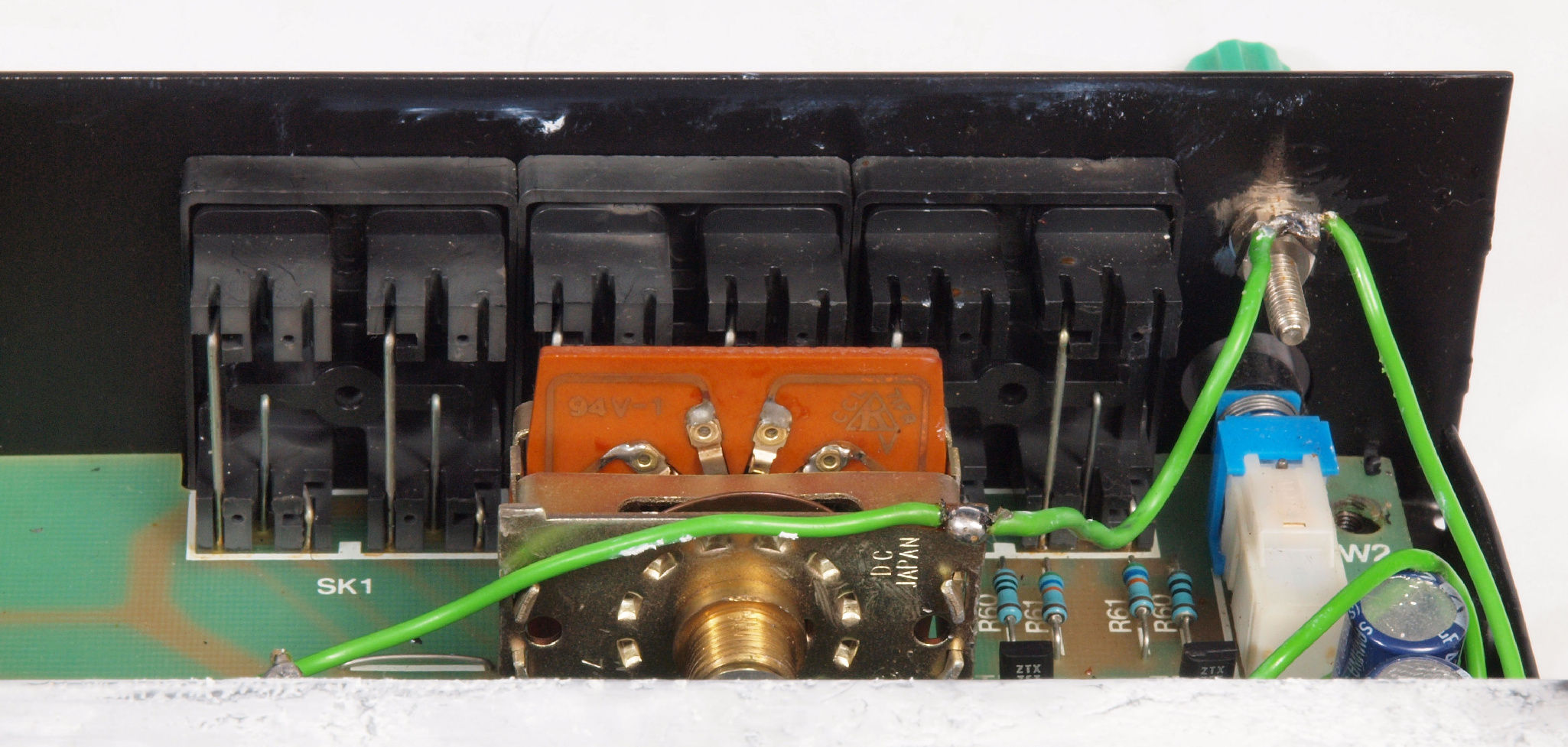

CB1. 修理前 入出力RCA端子

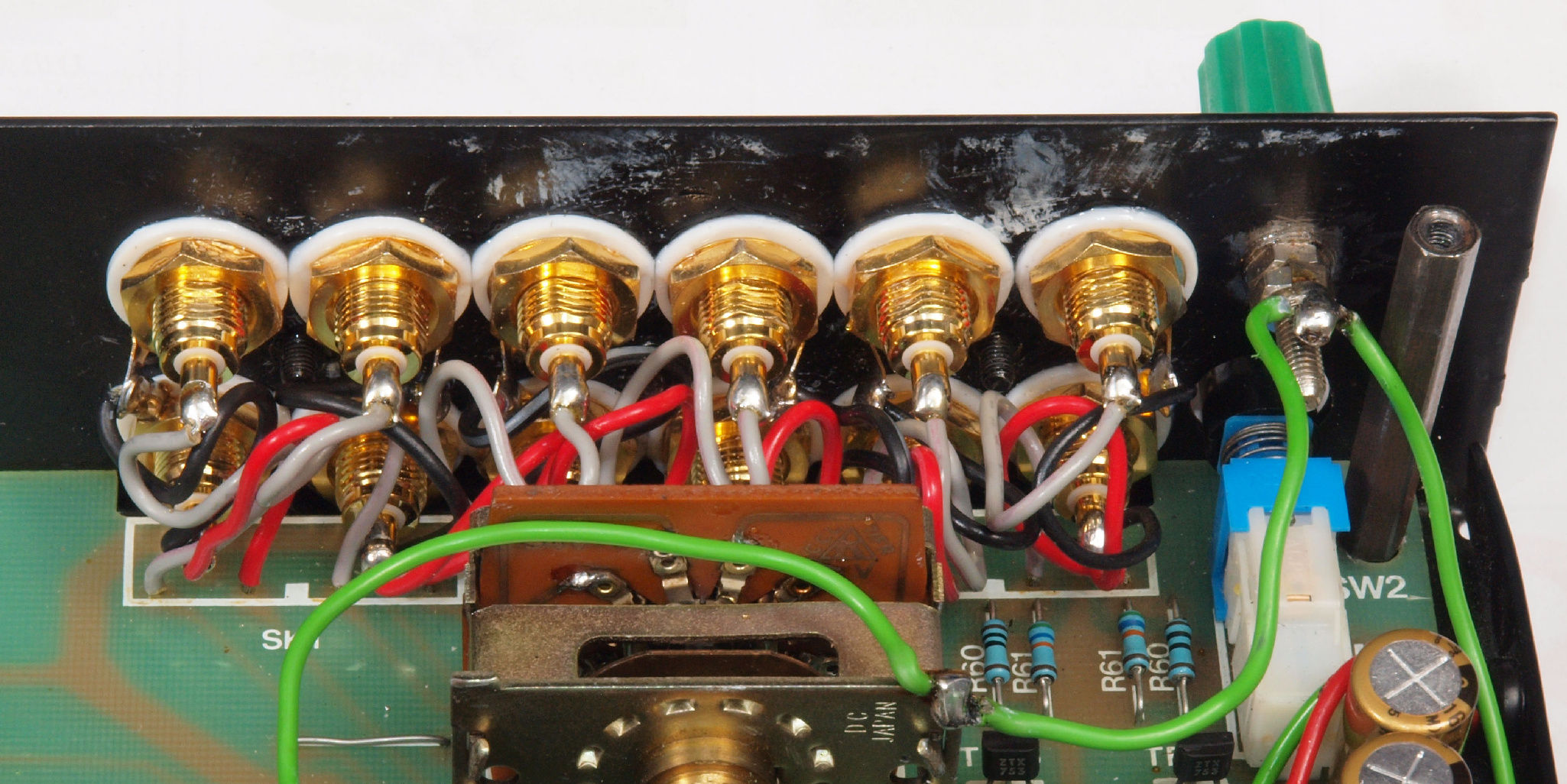

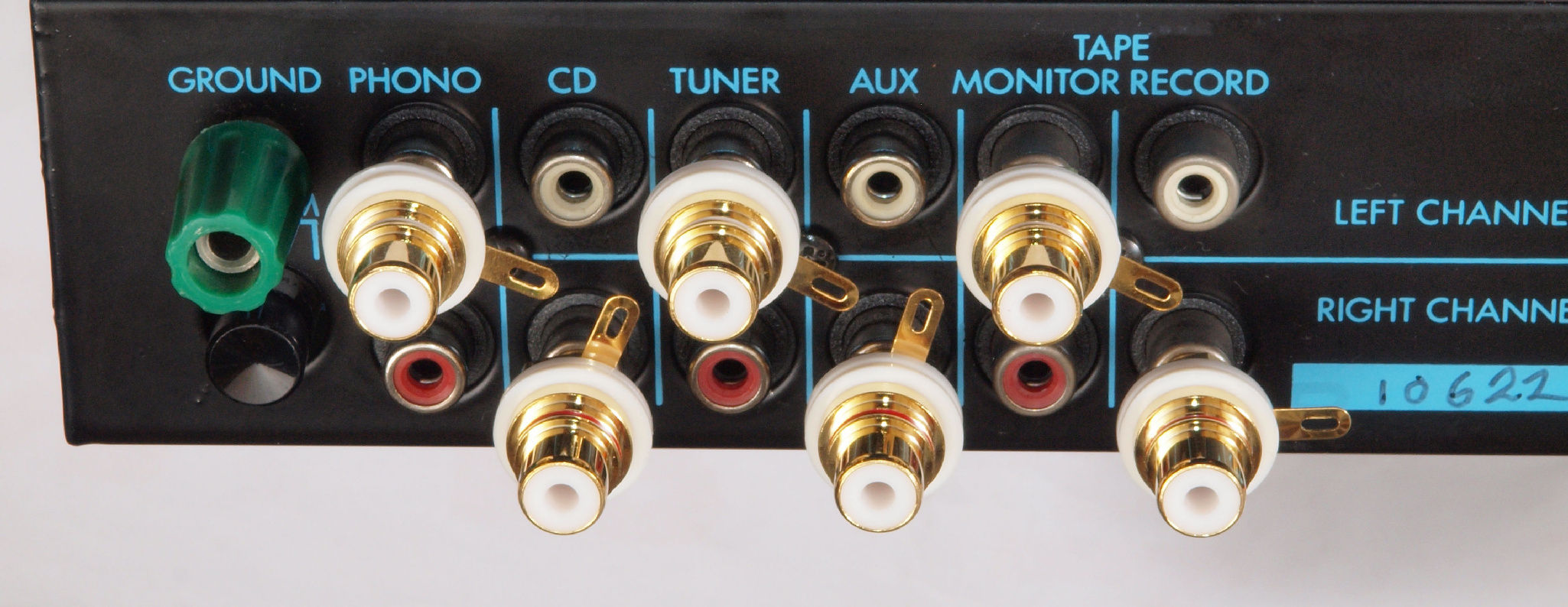

CB2. 修理(交換)後 入出力RCA端子、太いケーブルを使用出来るよう、接着材を使用する。
CB3. 修理前 入出力RCA端子裏。 RCA端子ブロックにヒビが有る。
CB4. 修理(交換)後 入出力RCA端子裏、太いケーブルを使用出来るよう、接着材を使用する。
C1. 修理前 SP接続端子、電源コード

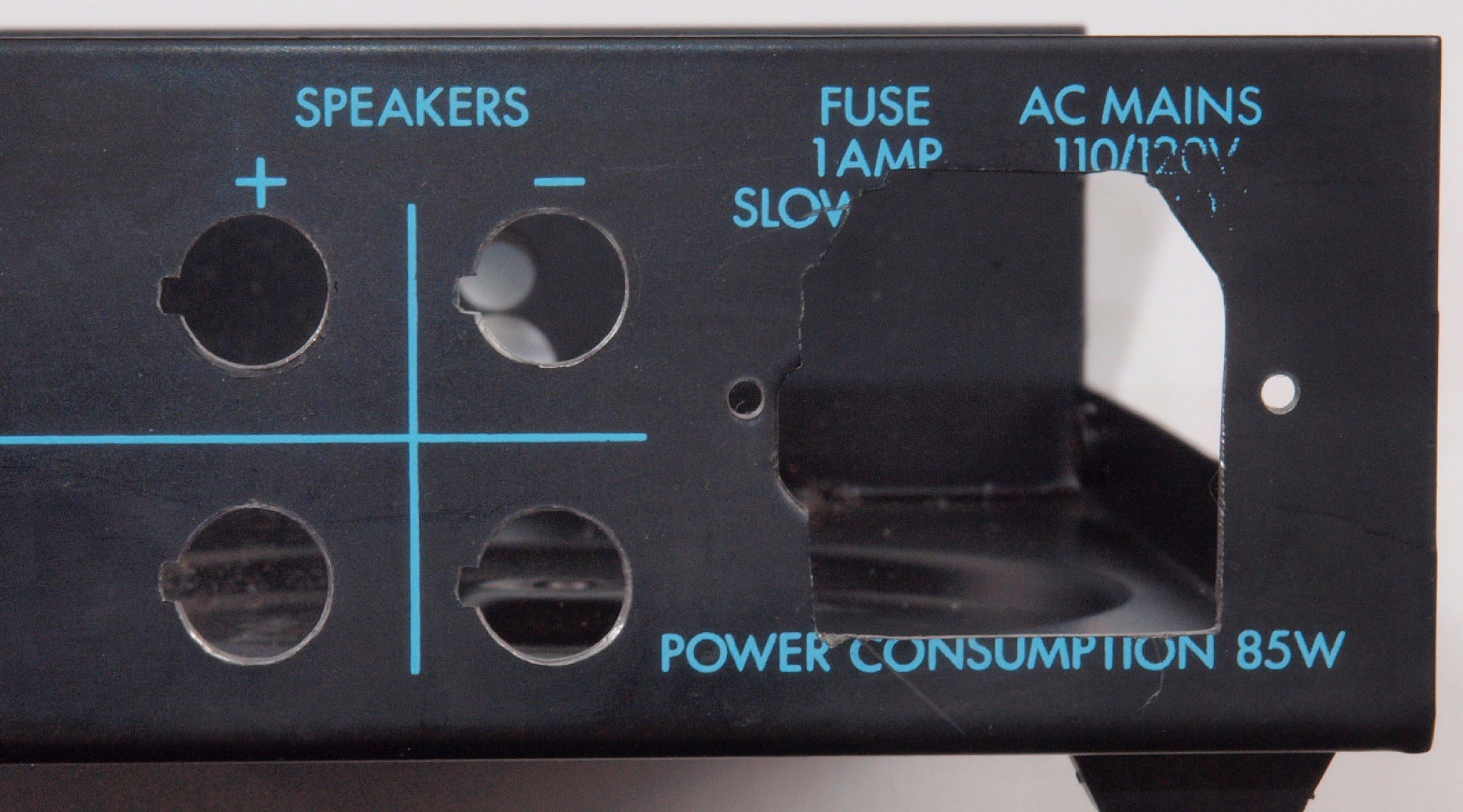

CC2. 修理中 3Pインレット取り付け穴加工中。

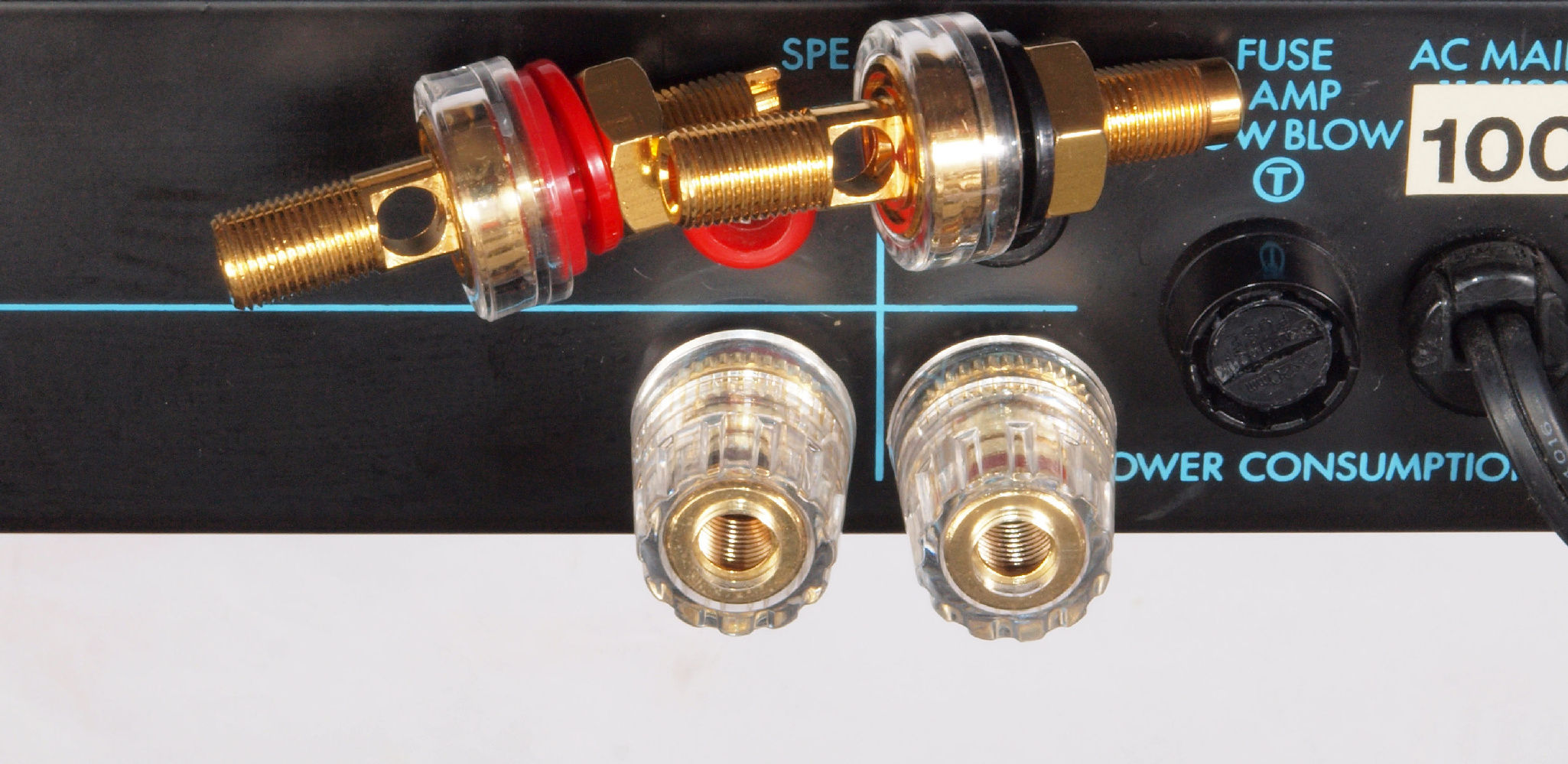

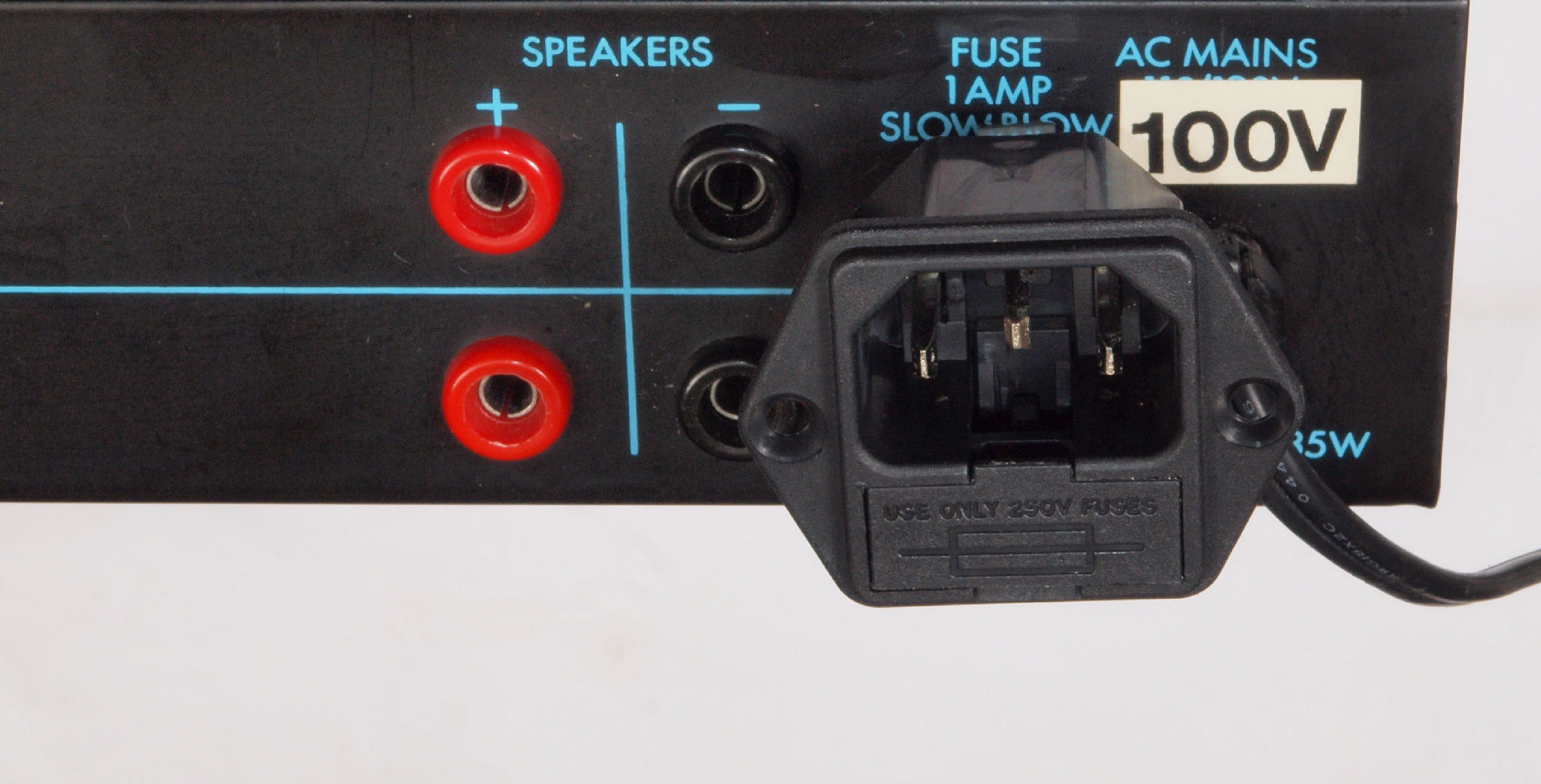

CC3. 修理後 SP接続端子交換、端子の穴は横向き。 電源コードをインレットソケットに交換。

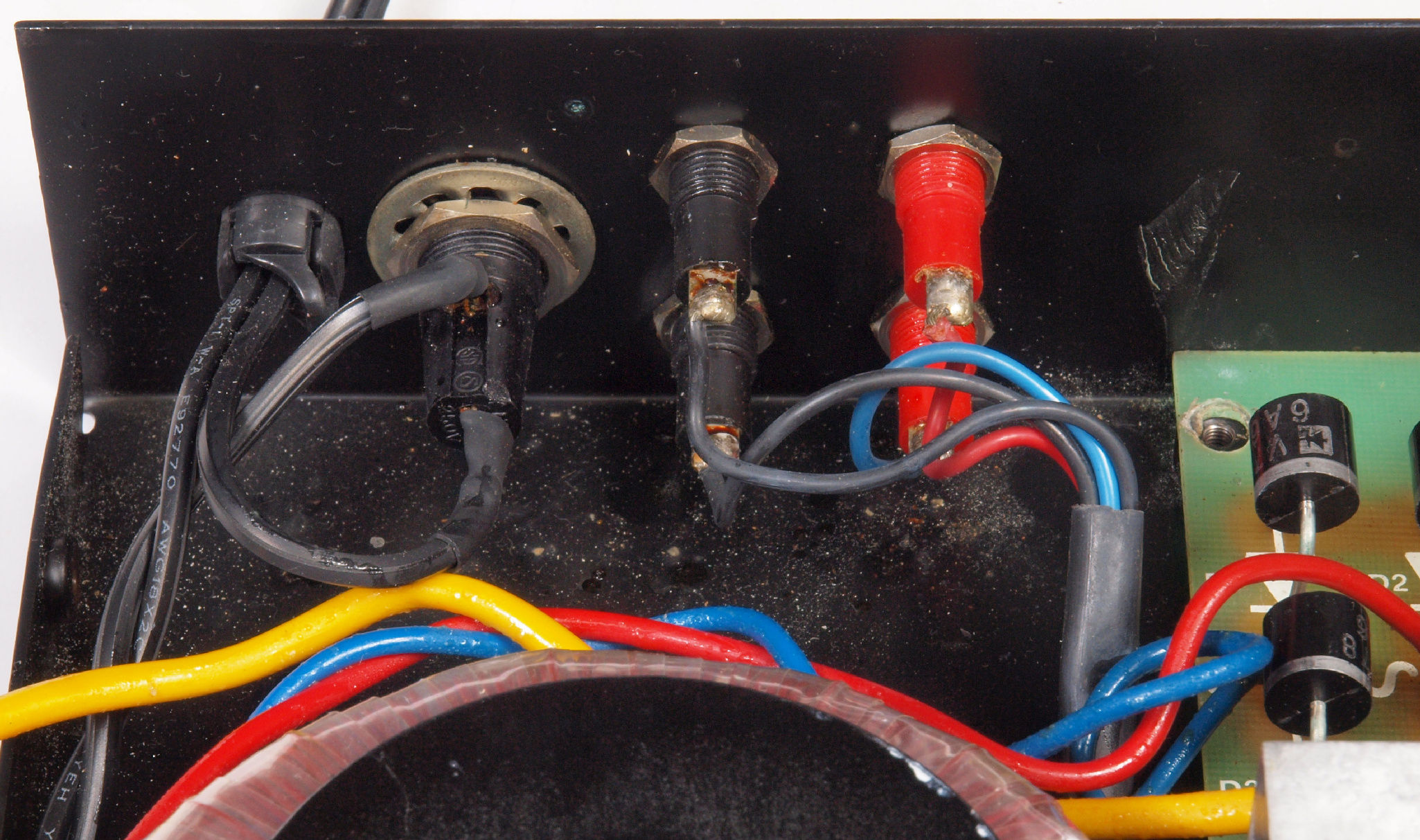

CC4. 修理前 SP接続端子裏、電源コード裏。

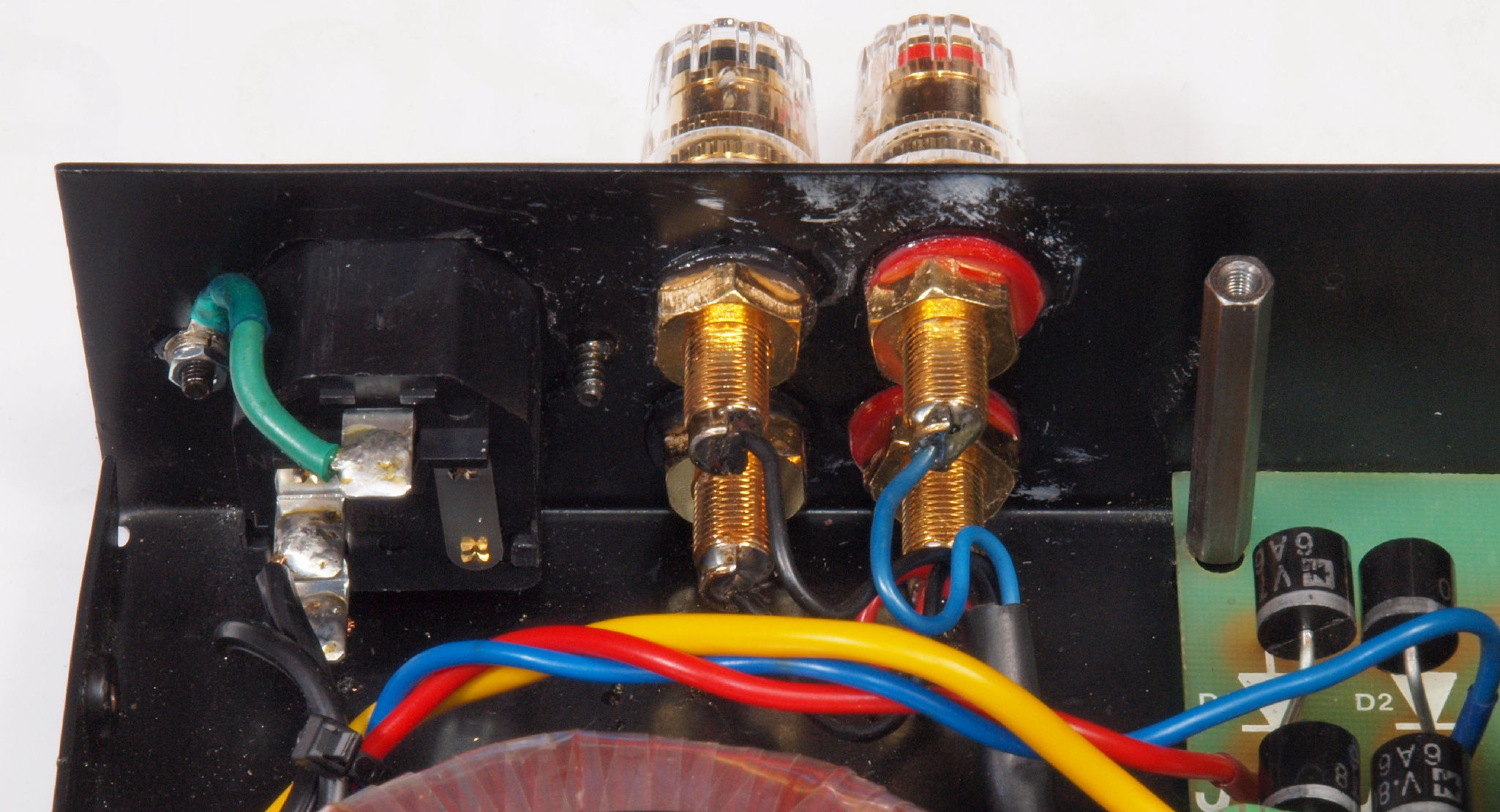

CC5. 修理後 SP接続端子裏、太いケーブルを使用出来るよう、接着材を使用する。
          インレットソケット裏、アースもしっかり取付。

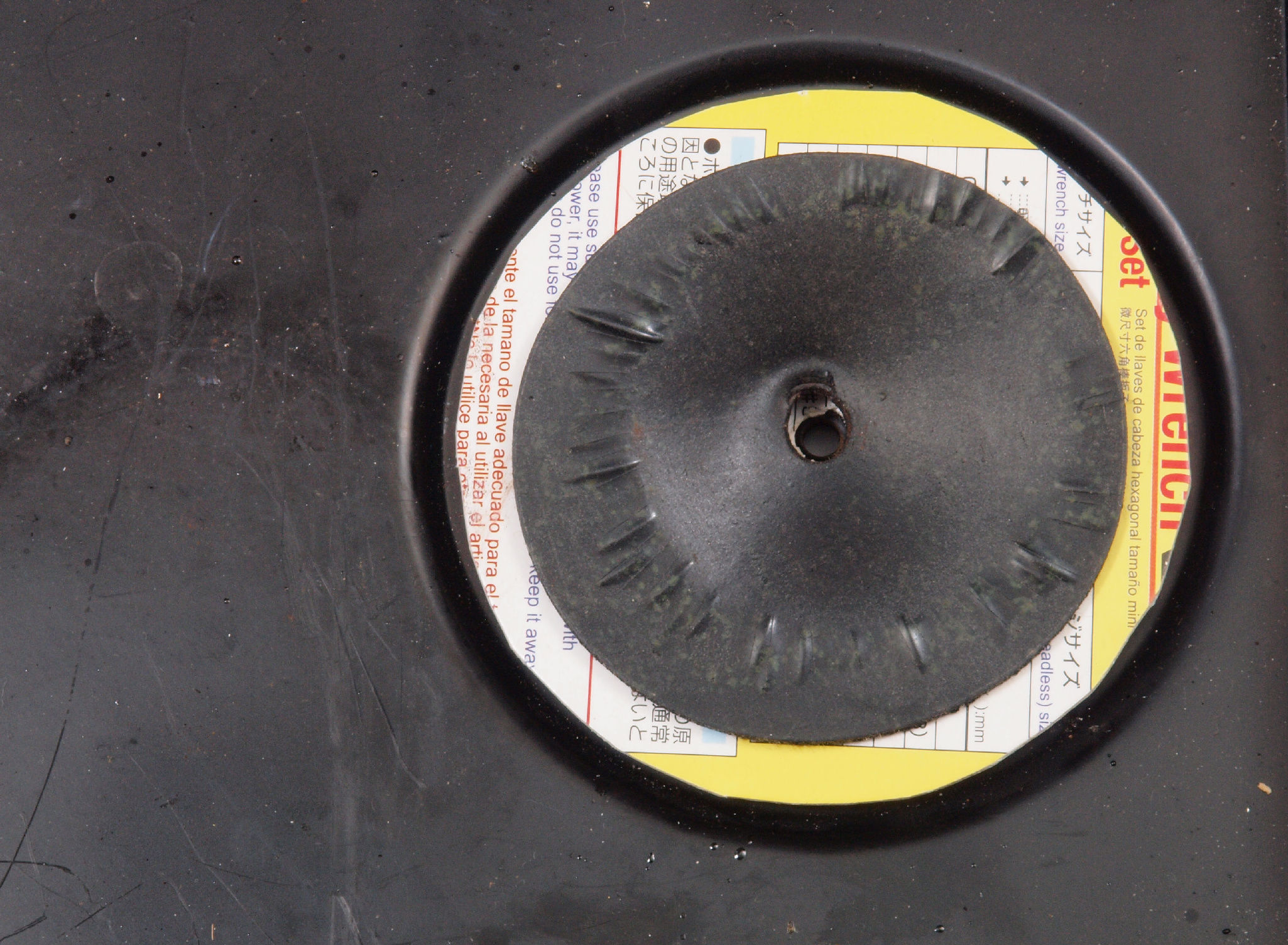

CC6. 修理後 電源トランス下絶縁ゴムが小さいので、厚紙を重ねる
CC7. 修理後 電源トランス下絶縁ゴムが小さいので、厚紙を重ねる。

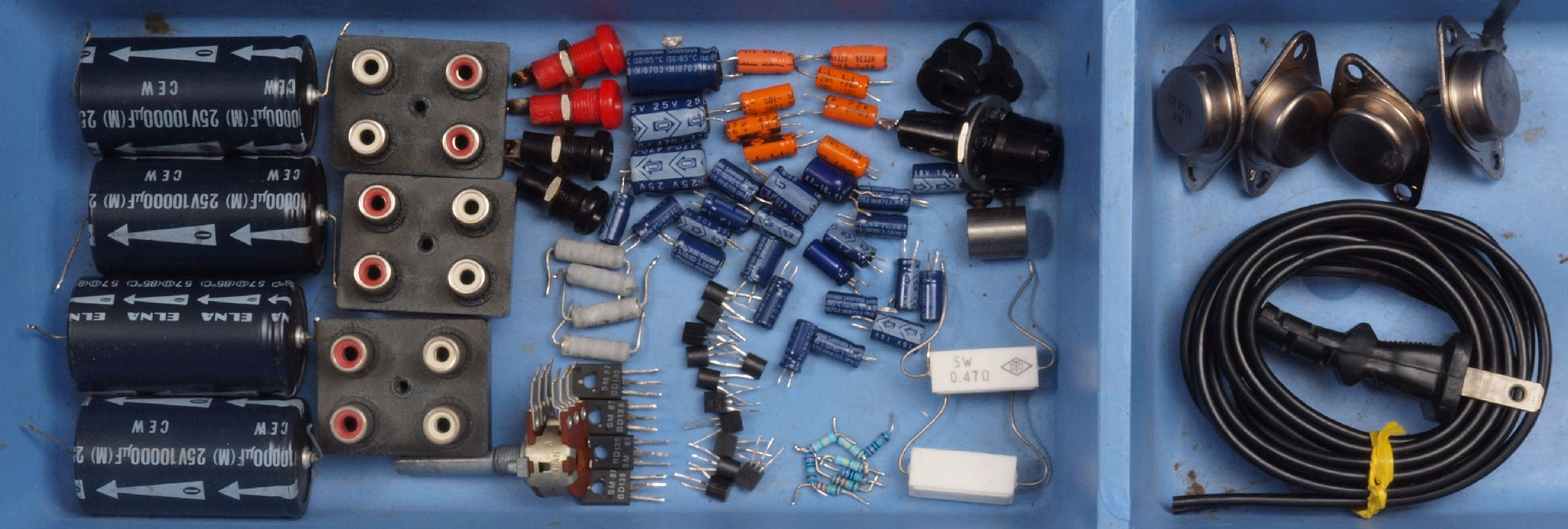

CD1. 交換部品
CE1. 修理前 上から見る

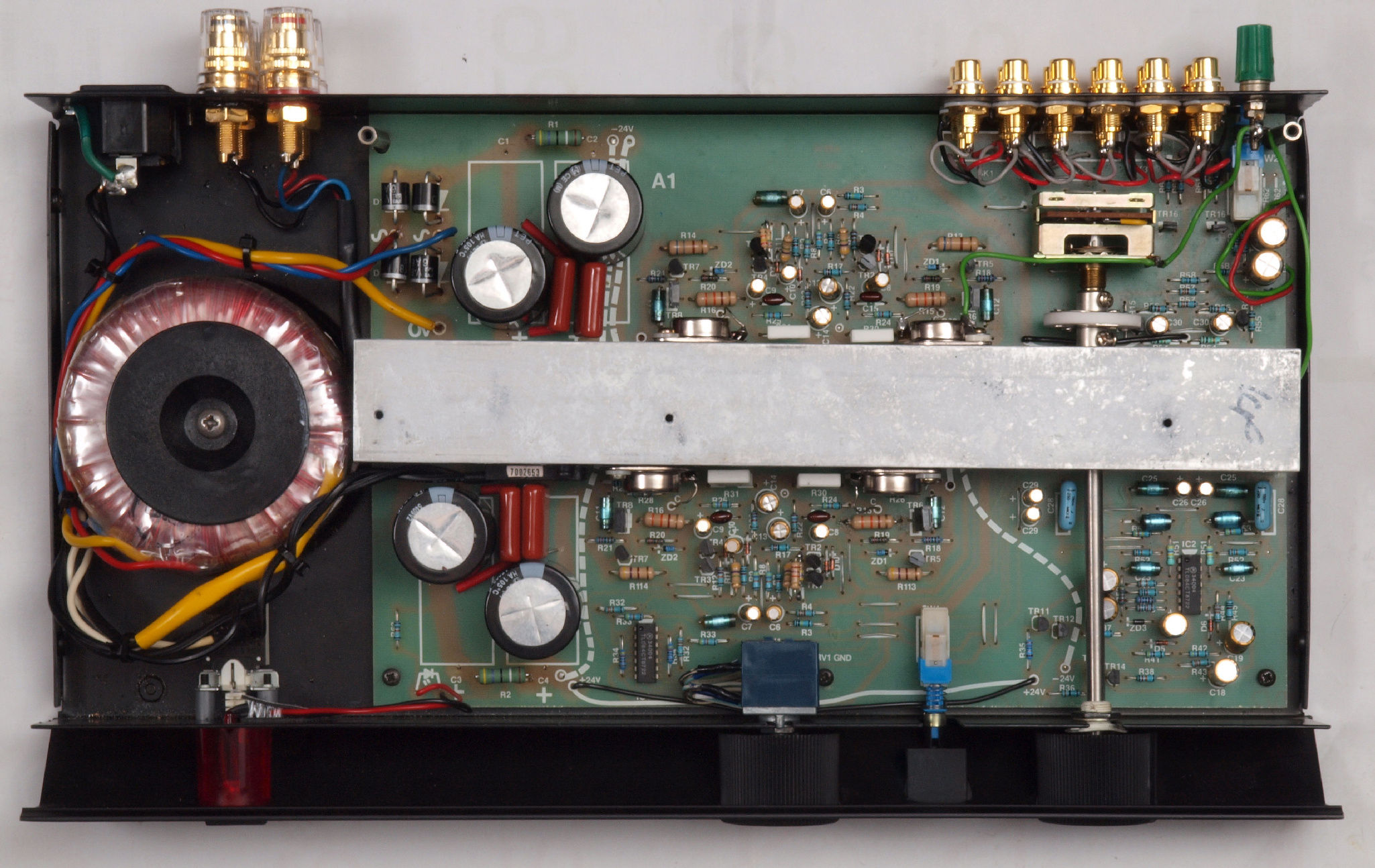

CE2. 修理後 上から見る

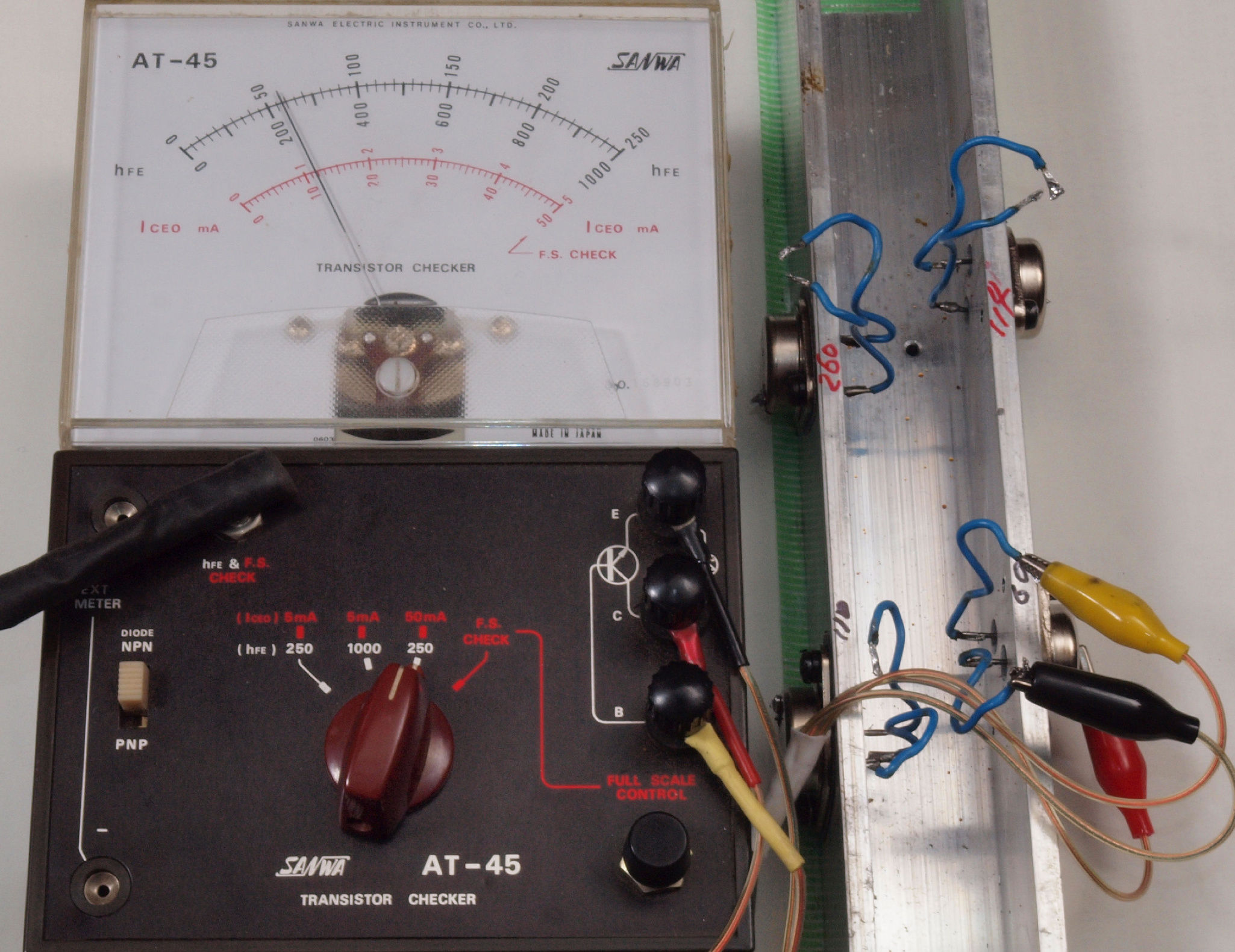

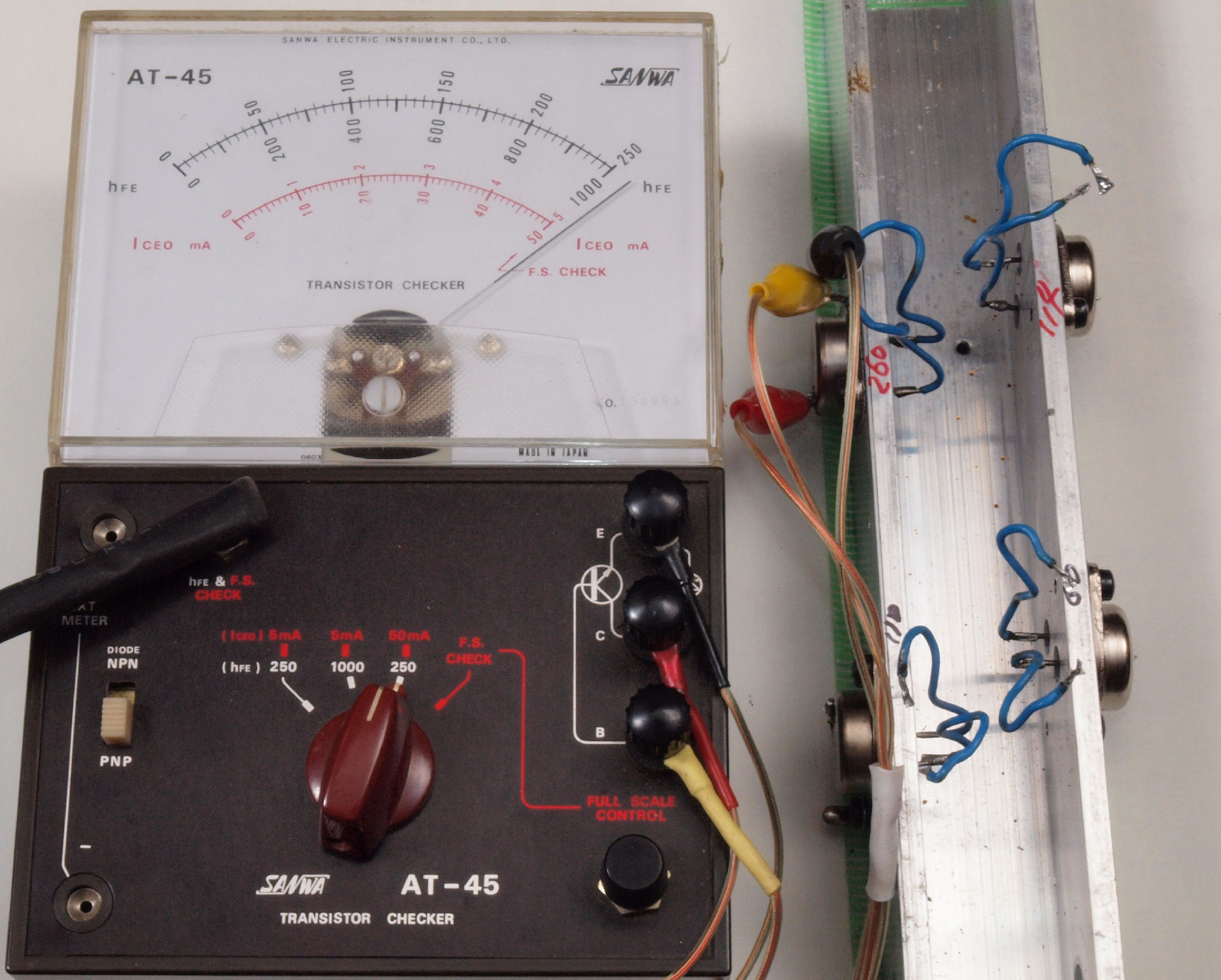

T1. 修理中 L側2SC終段TR(トランジスター)測定、hfe=114

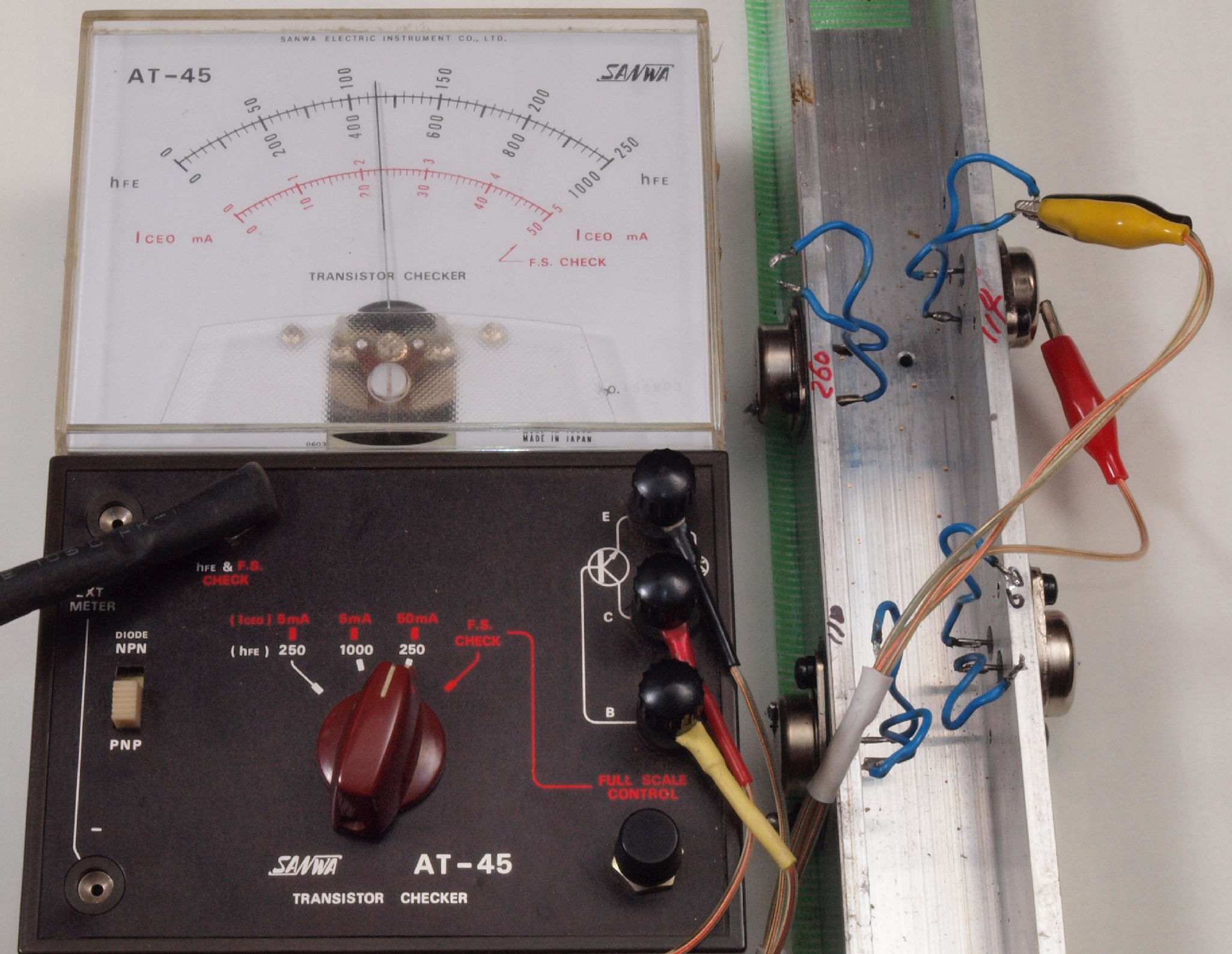

T2. 修理中 L側2SA終段TR(トランジスター)測定、hfe=280 不良品?
T3. 修理中 R側2SC終段TR(トランジスター)測定、hfe=58
T4. 修理中 R側2SA終段TR(トランジスター)測定、hfe=115

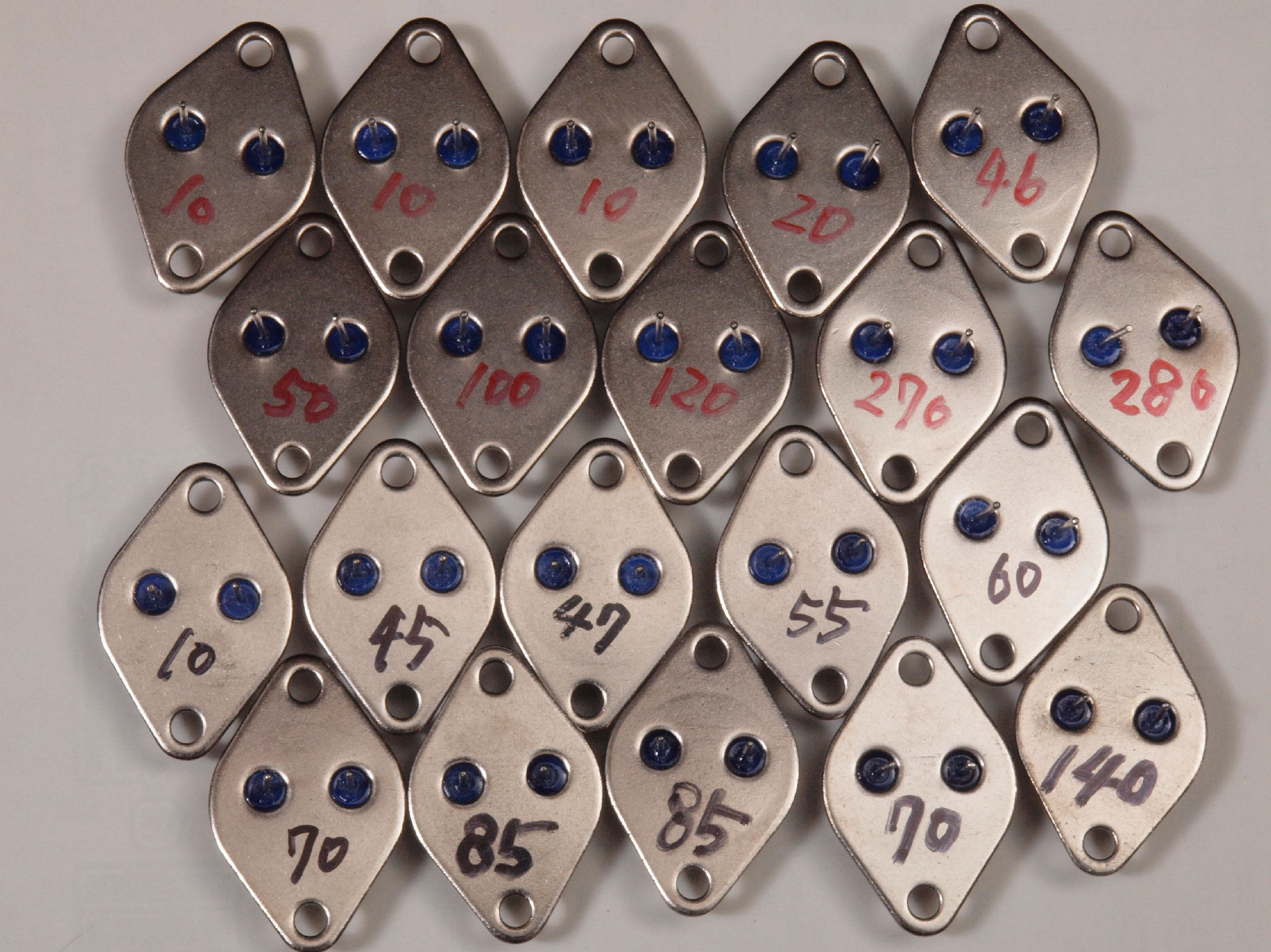

T5. 修理中 購入終段TR(トランジスター)測定。
                  2SC側hfe=85,85選択。 2SA側hfe=100,120選択。
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

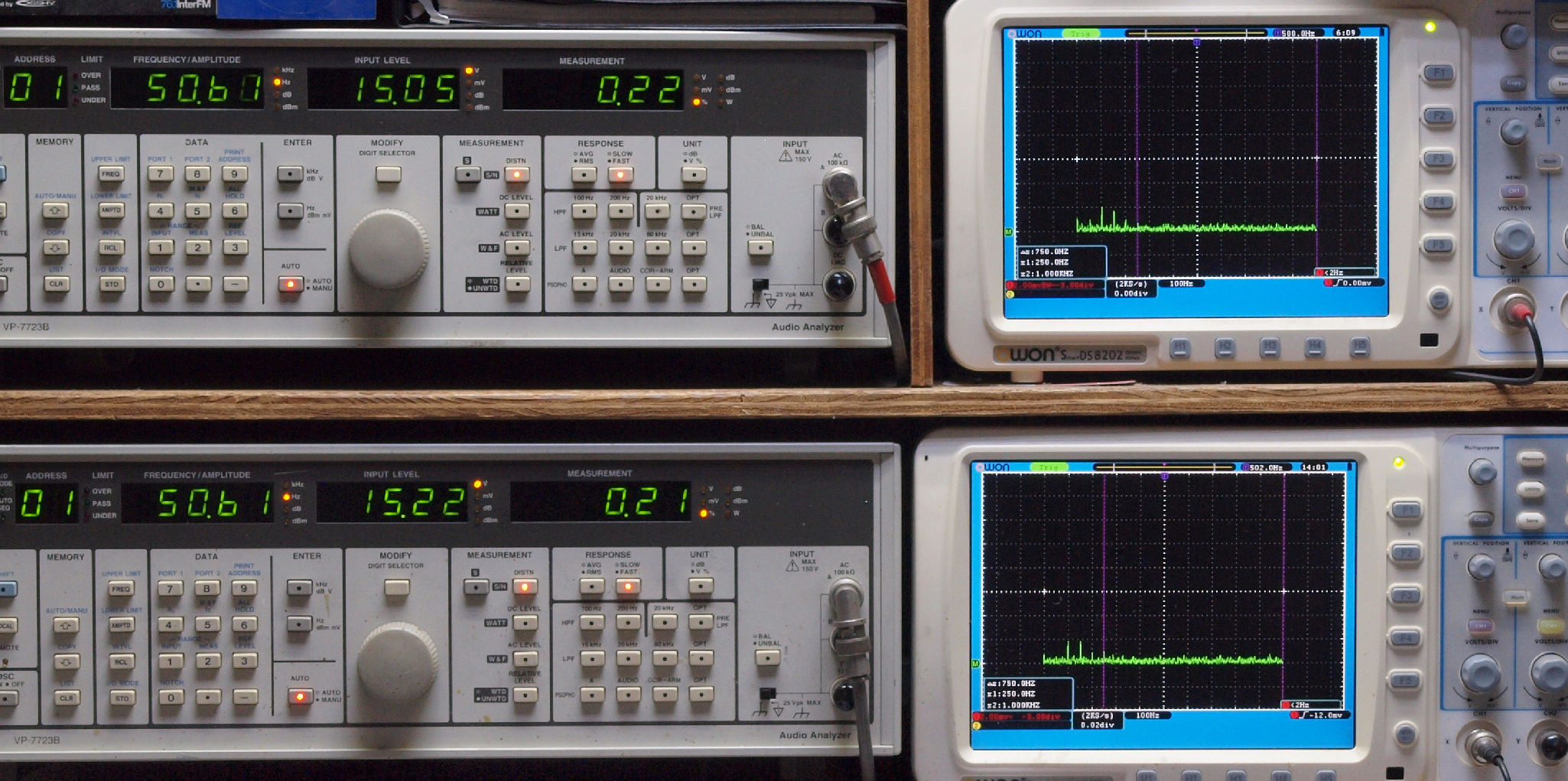

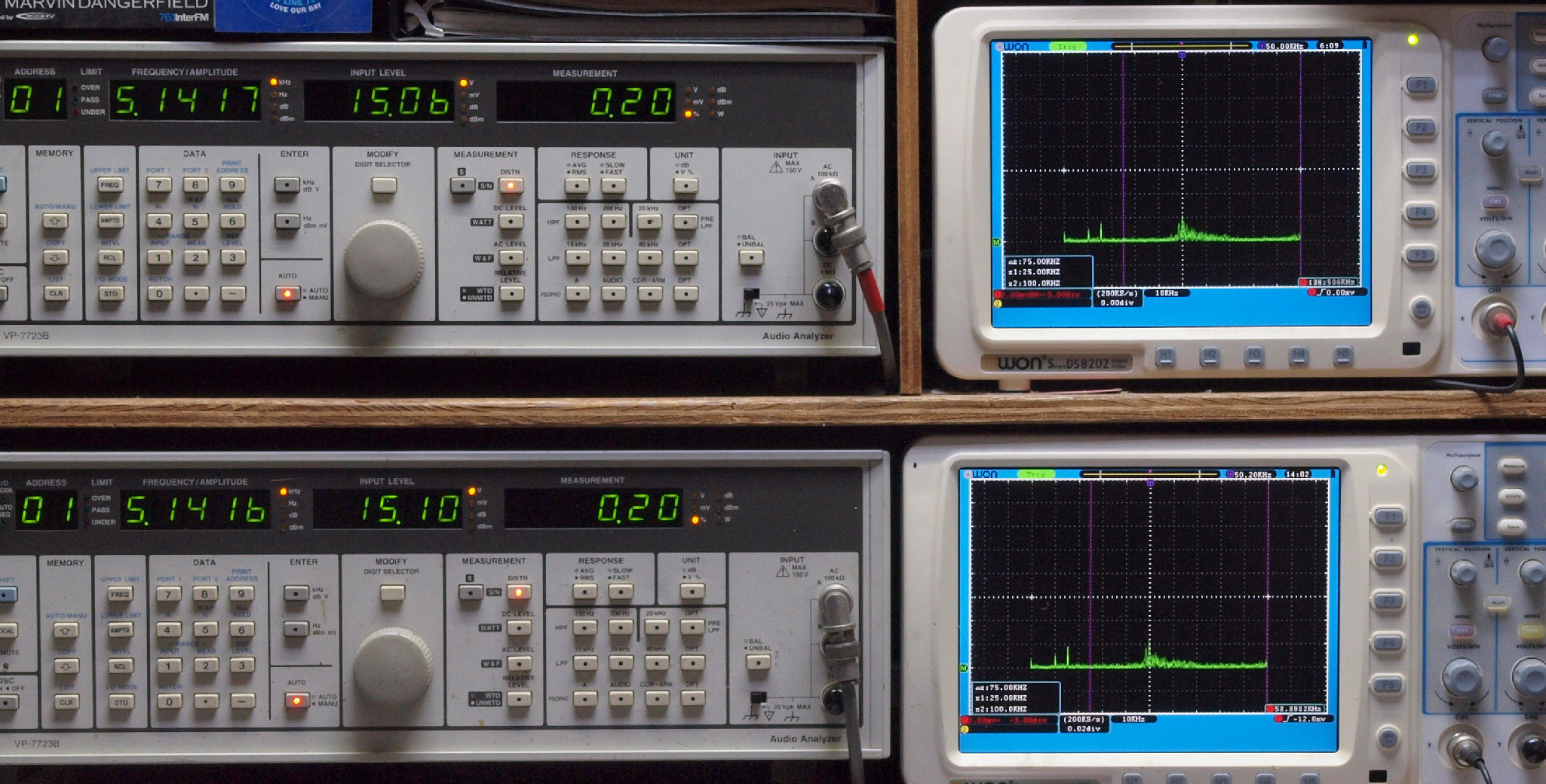

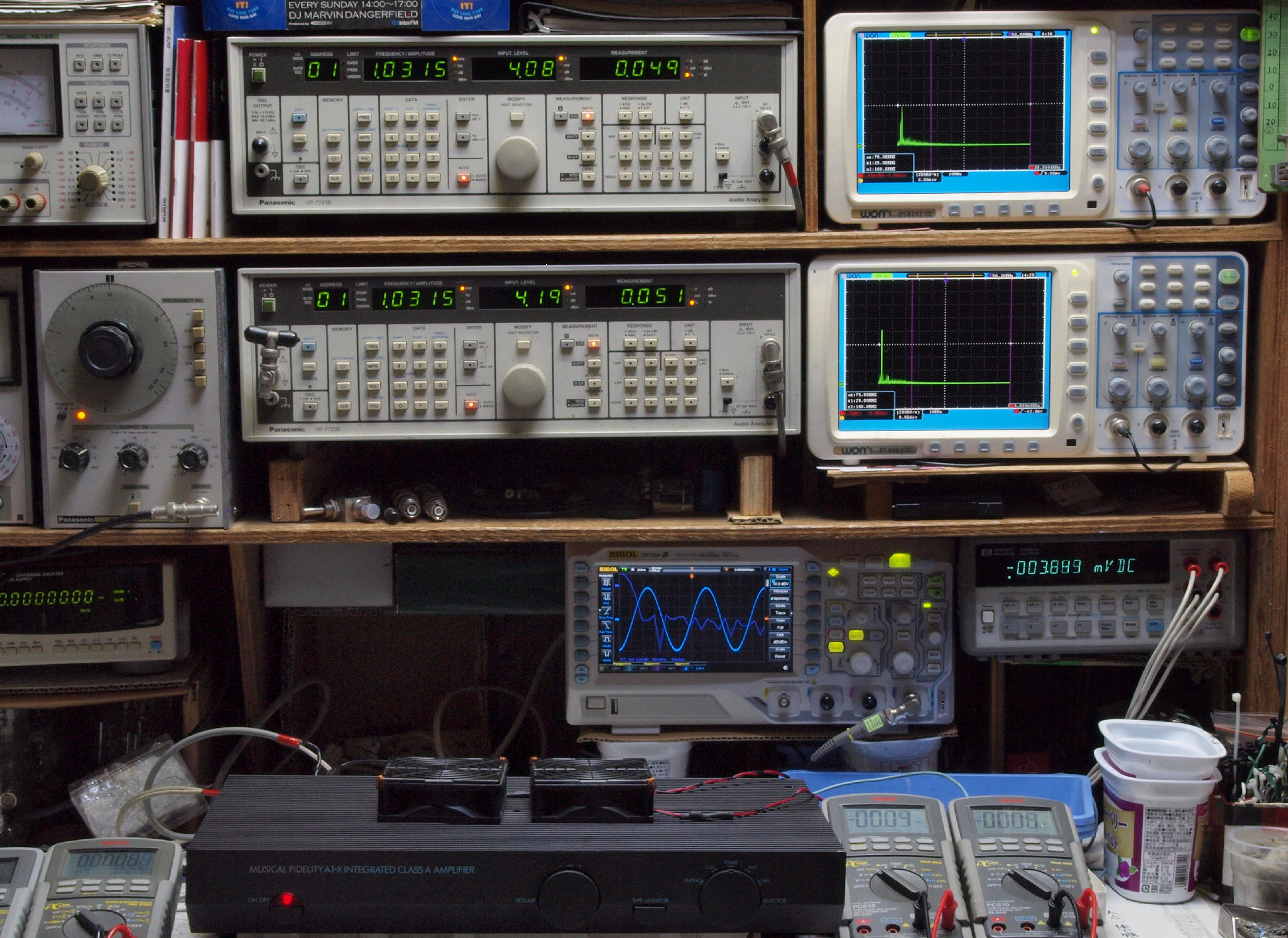

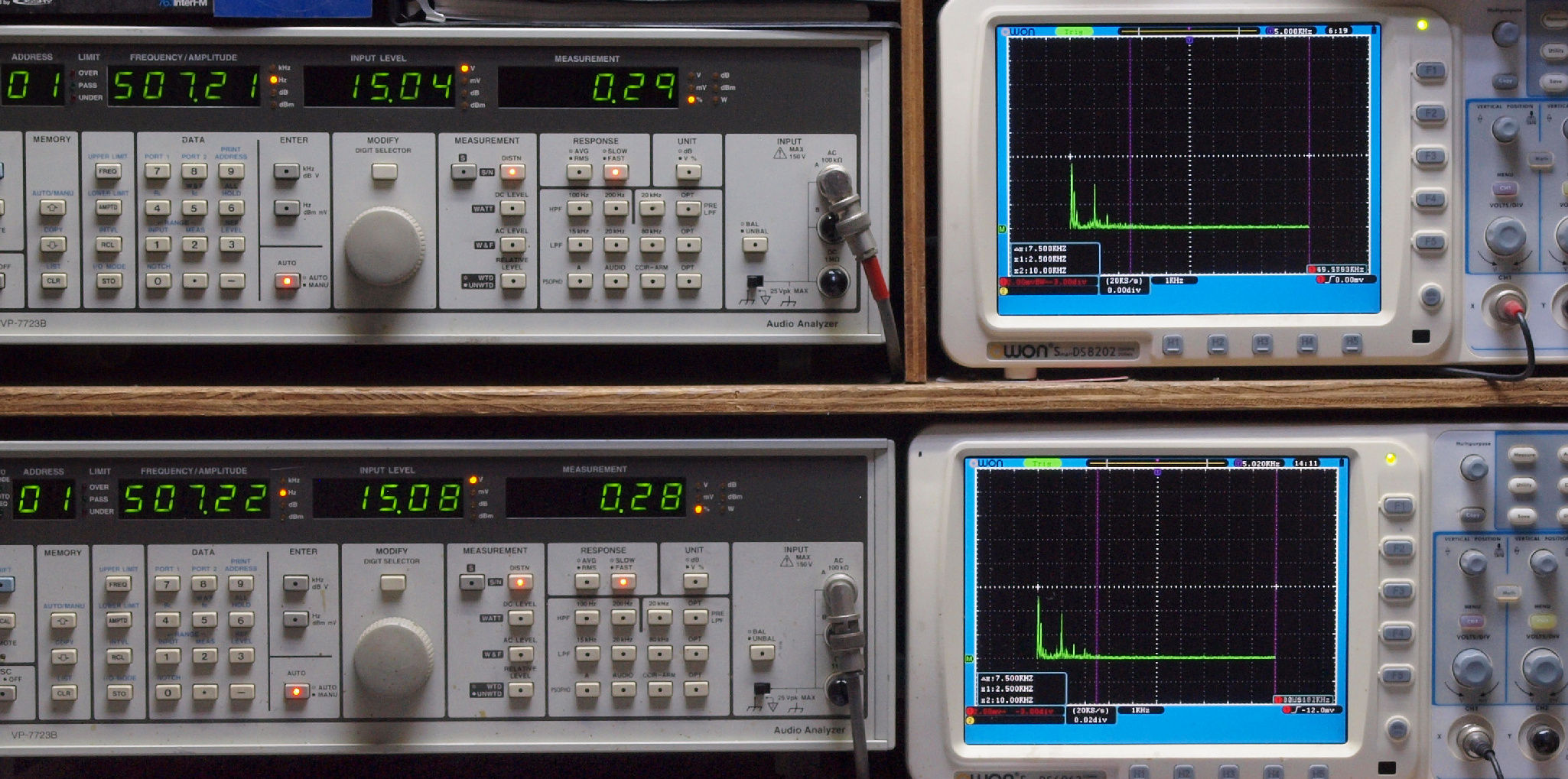

E0. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

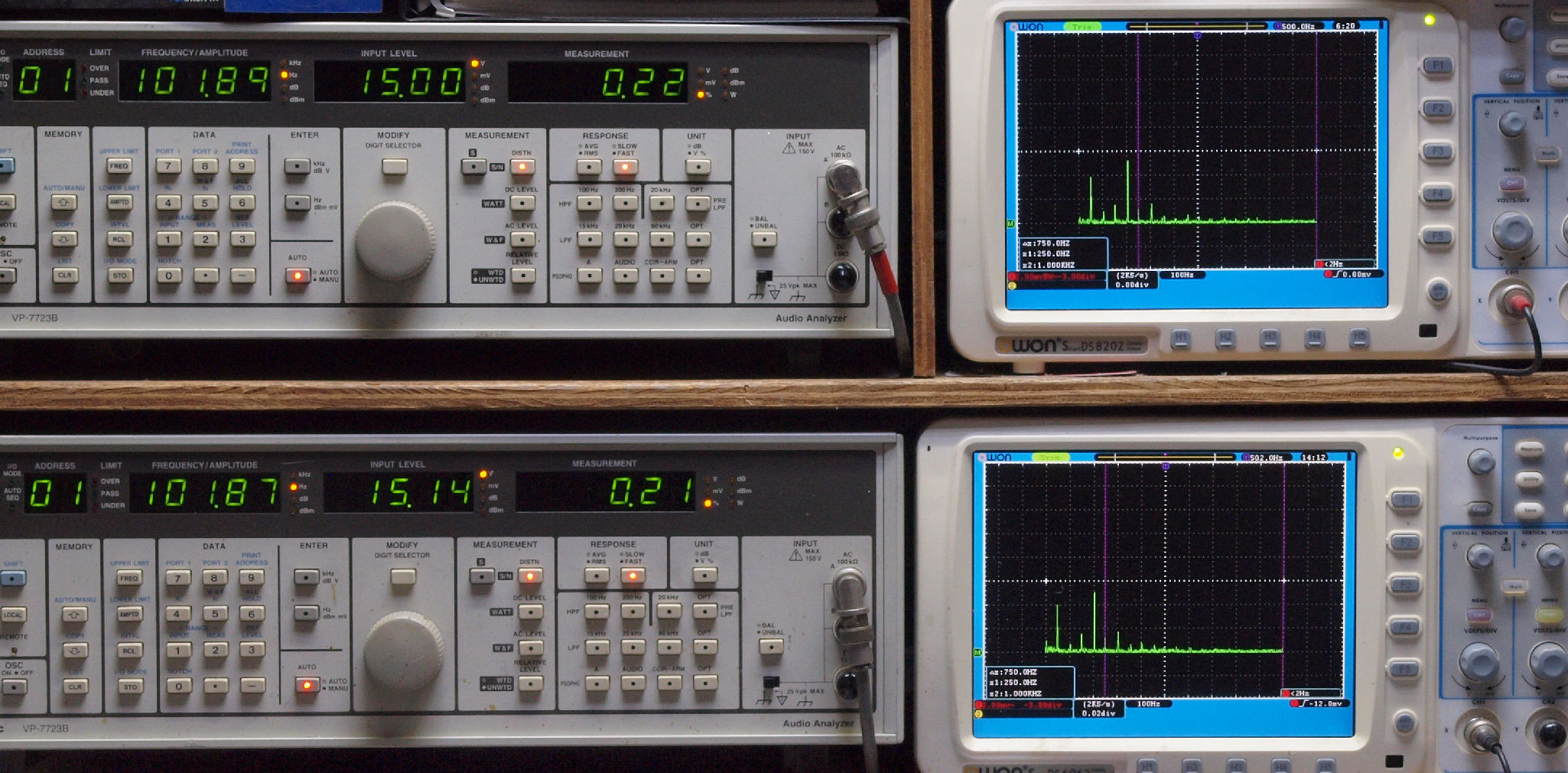

E11. CD,50Hz入力、R側SP出力電圧15V=28W、 0.22%歪み。
                 L側SP出力電圧15V=28W、 0.21%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

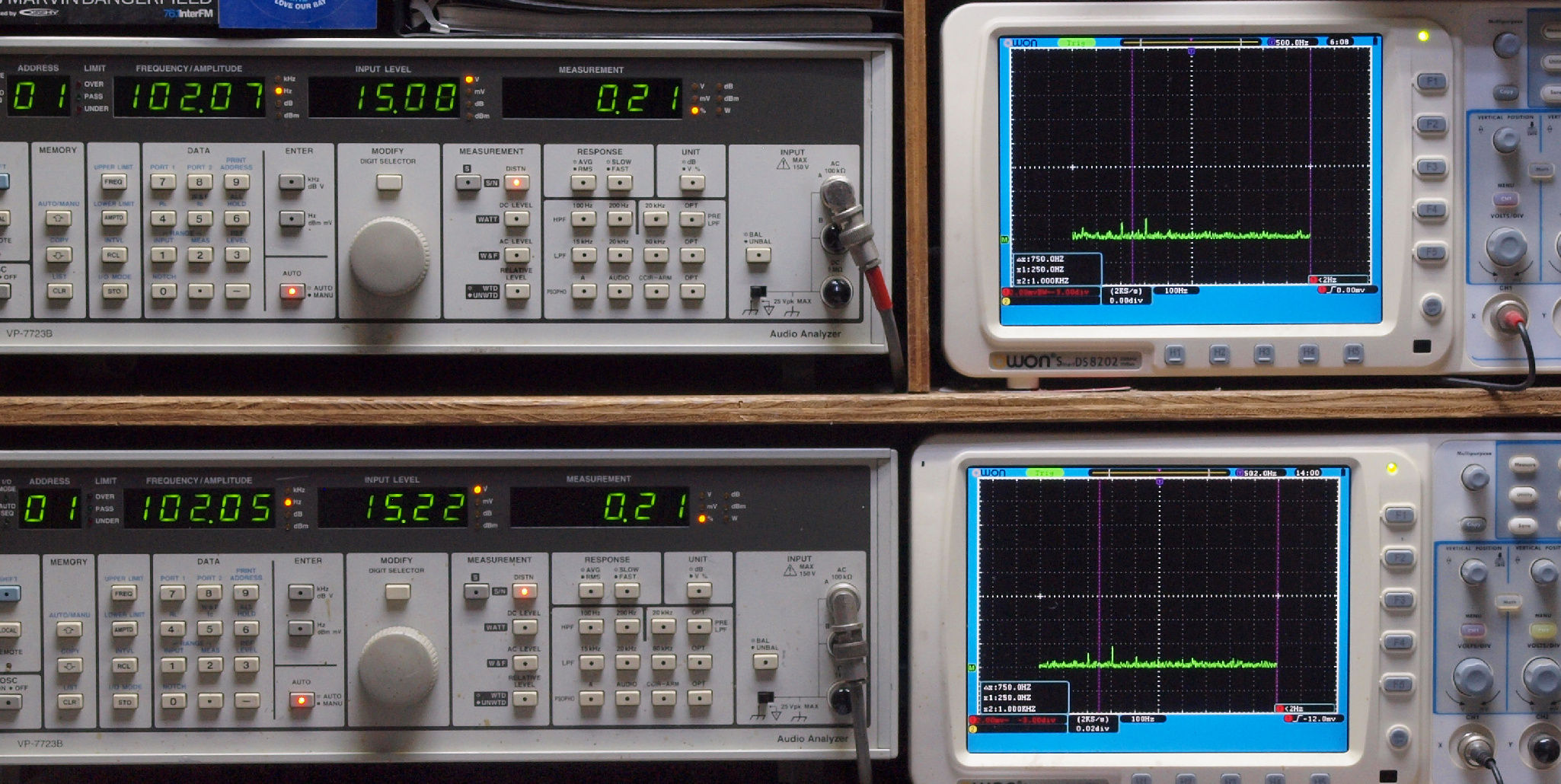

E12. CD,100Hz入力、R側SP出力電圧15V=28W、 0.21%歪み。
                  L側SP出力電圧15V=28W、 0.21%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

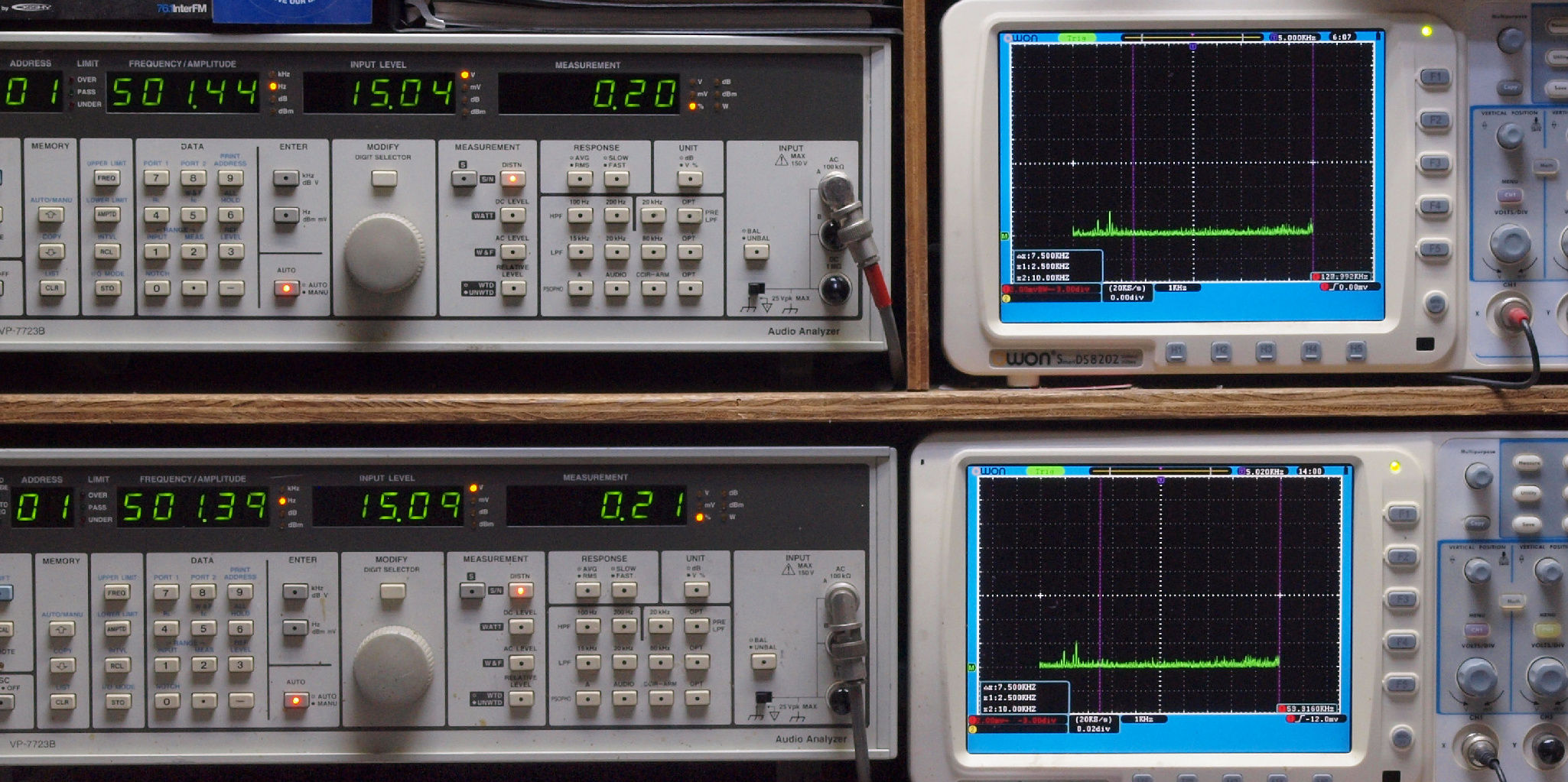

E13. CD,500Hz入力、R側SP出力電圧15V=28W、 0.20%歪み。
                  L側SP出力電圧15V=28W、 0.21%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

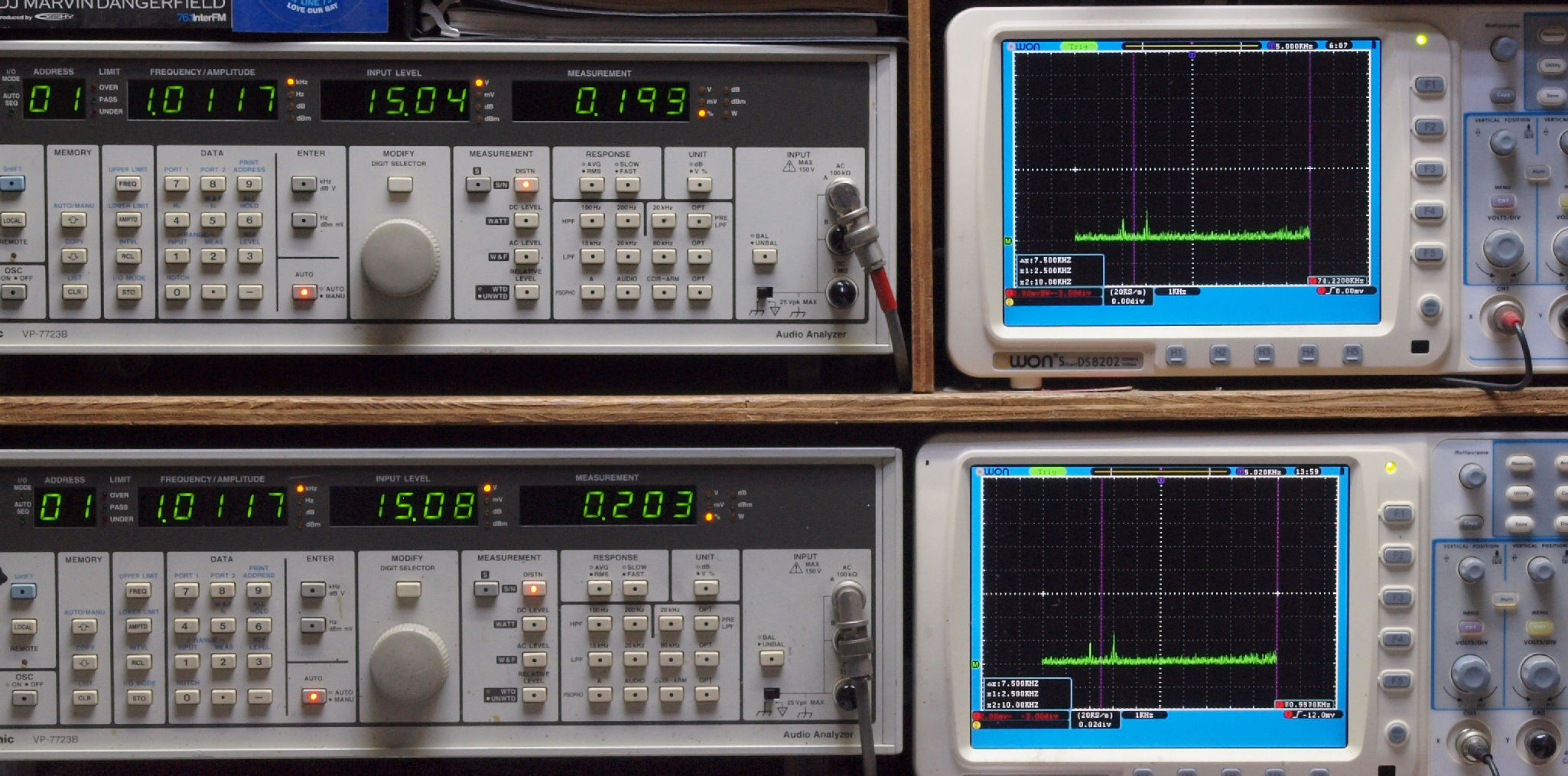

E14. CD,1kHz入力、R側SP出力電圧15V=28W、 0.193%歪み。
                 L側SP出力電圧15V=28W、 0.203%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E15. CD,5kHz入力、R側SP出力電圧15V=28W、 0.20%歪み。
                 L側SP出力電圧15V=28W、 0.20%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

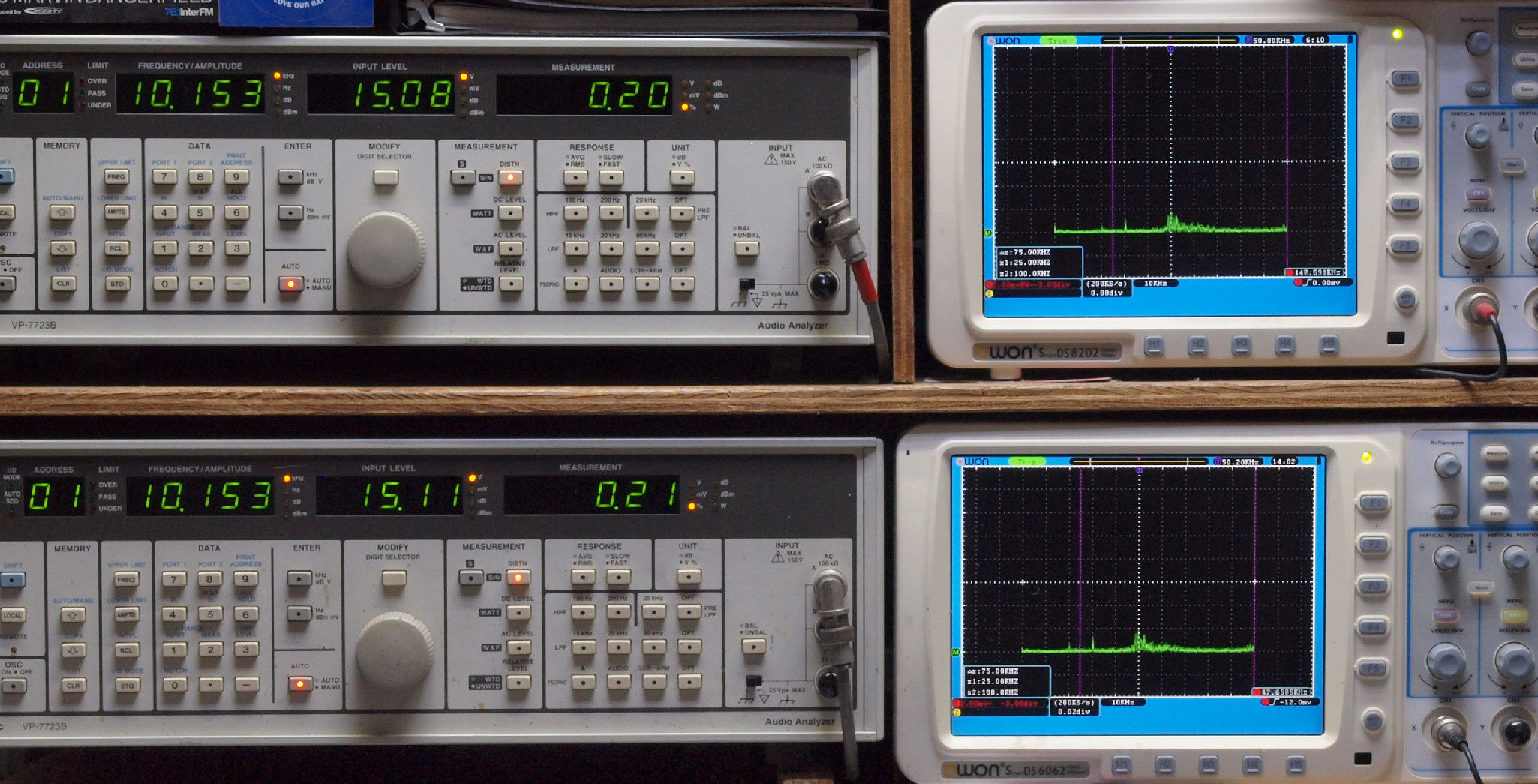

E16. CD,10kHz入力、R側SP出力電圧15V=28W、 0.20%歪み。
                  L側SP出力電圧15V=28W、 0.21%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E17. CD,50kHz入力、R側SP出力電圧15V=28W、 0.0661%歪み。
                  L側SP出力電圧15V=28W、 0.663%歪み。
              「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
E18. CD,100kHz入力、R側SP出力電圧10V=12W、 0.335%歪み。
                   L側SP出力電圧10V=12W、 0.337%歪み。
              「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。

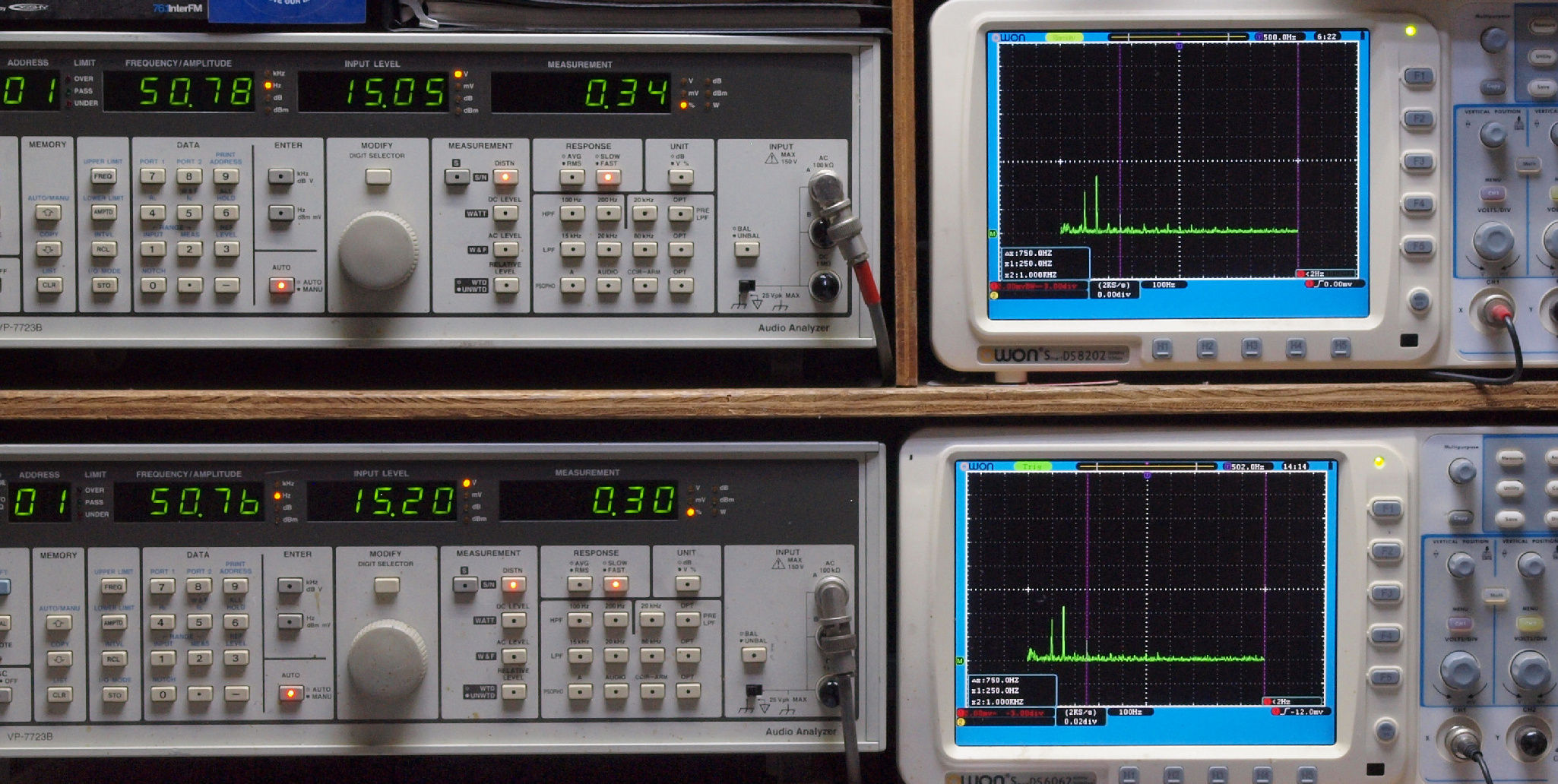

E21. MM,50Hz入力、R側SP出力電圧15V=28W、 0.34%歪み。
                  L側SP出力電圧15V=28W、 0.30%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E22. MM,100Hz入力、R側SP出力電圧15V=28W、 0.22%歪み。
                   L側SP出力電圧15V=28W、 0.21%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E23. MM,500Hz入力、R側SP出力電圧15V=28W、 0.29%歪み。
                   L側SP出力電圧15V=28W、 0.28%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

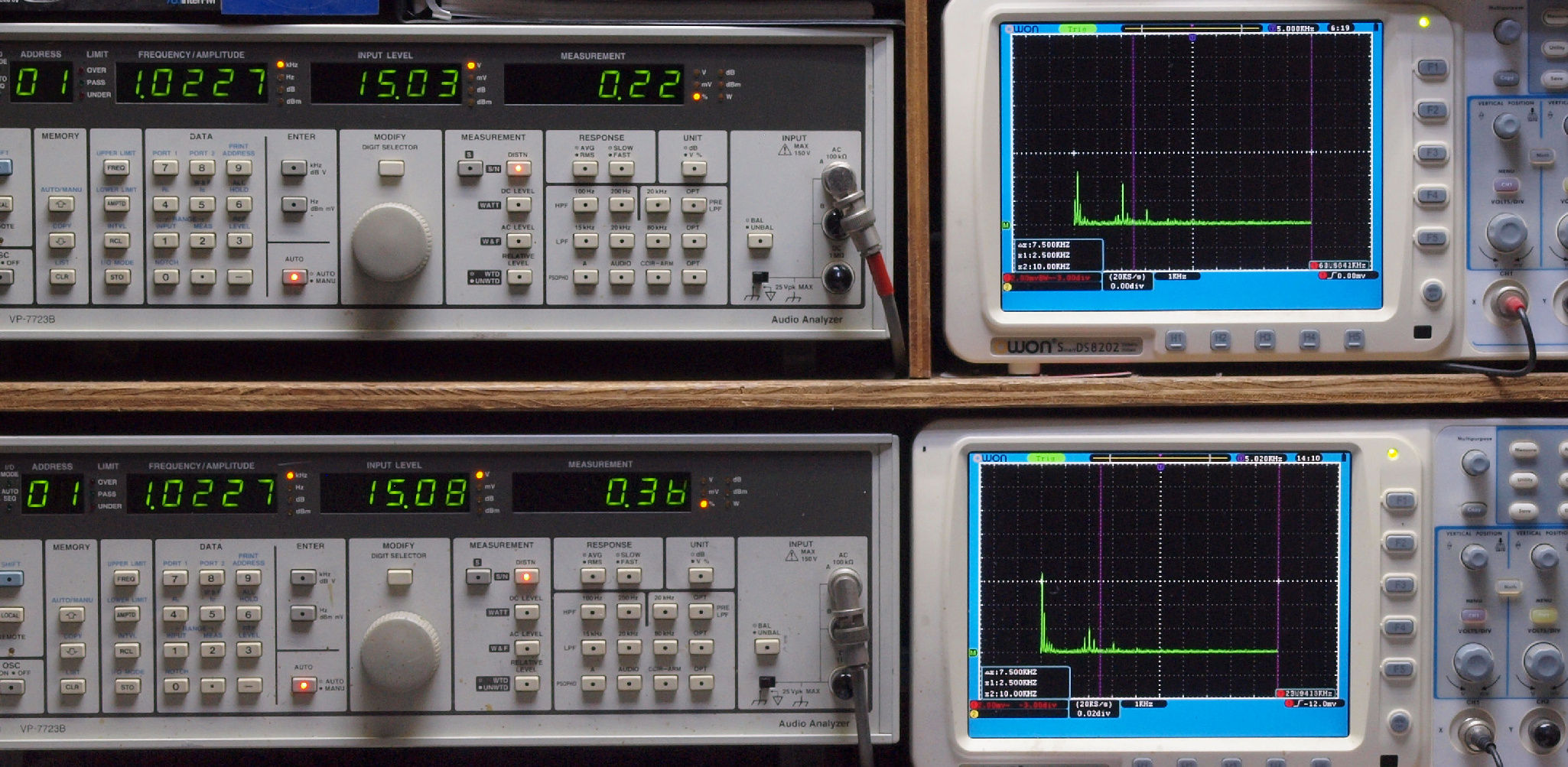

E24. MM,1kHz入力、R側SP出力電圧15V=28W、 0.22%歪み。
                 L側SP出力電圧15V=28W、 0.36%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

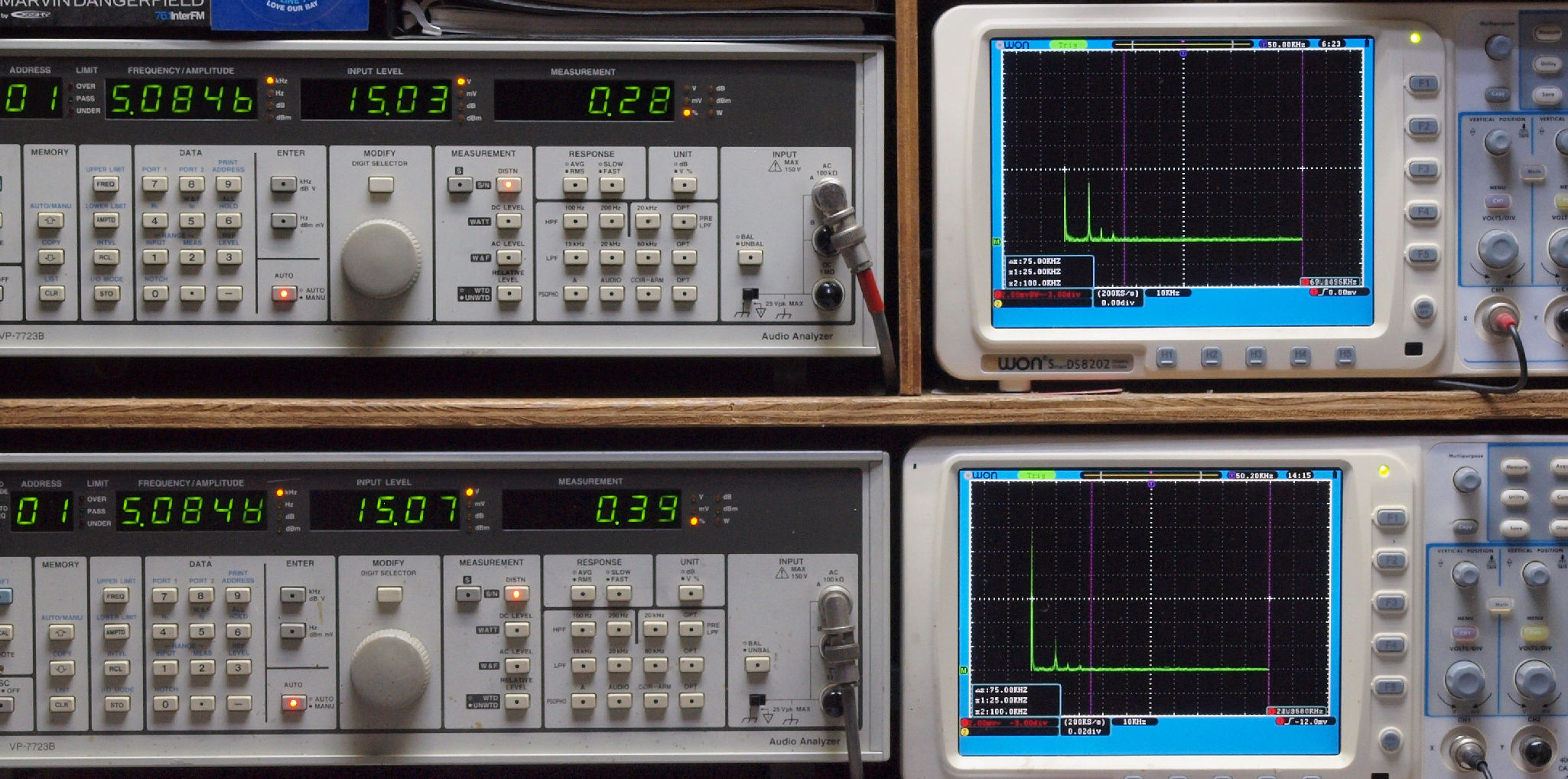

E25. MM,5kHz入力、R側SP出力電圧15V=28W、 0.28%歪み。
                 L側SP出力電圧15V=28W、 0.39%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

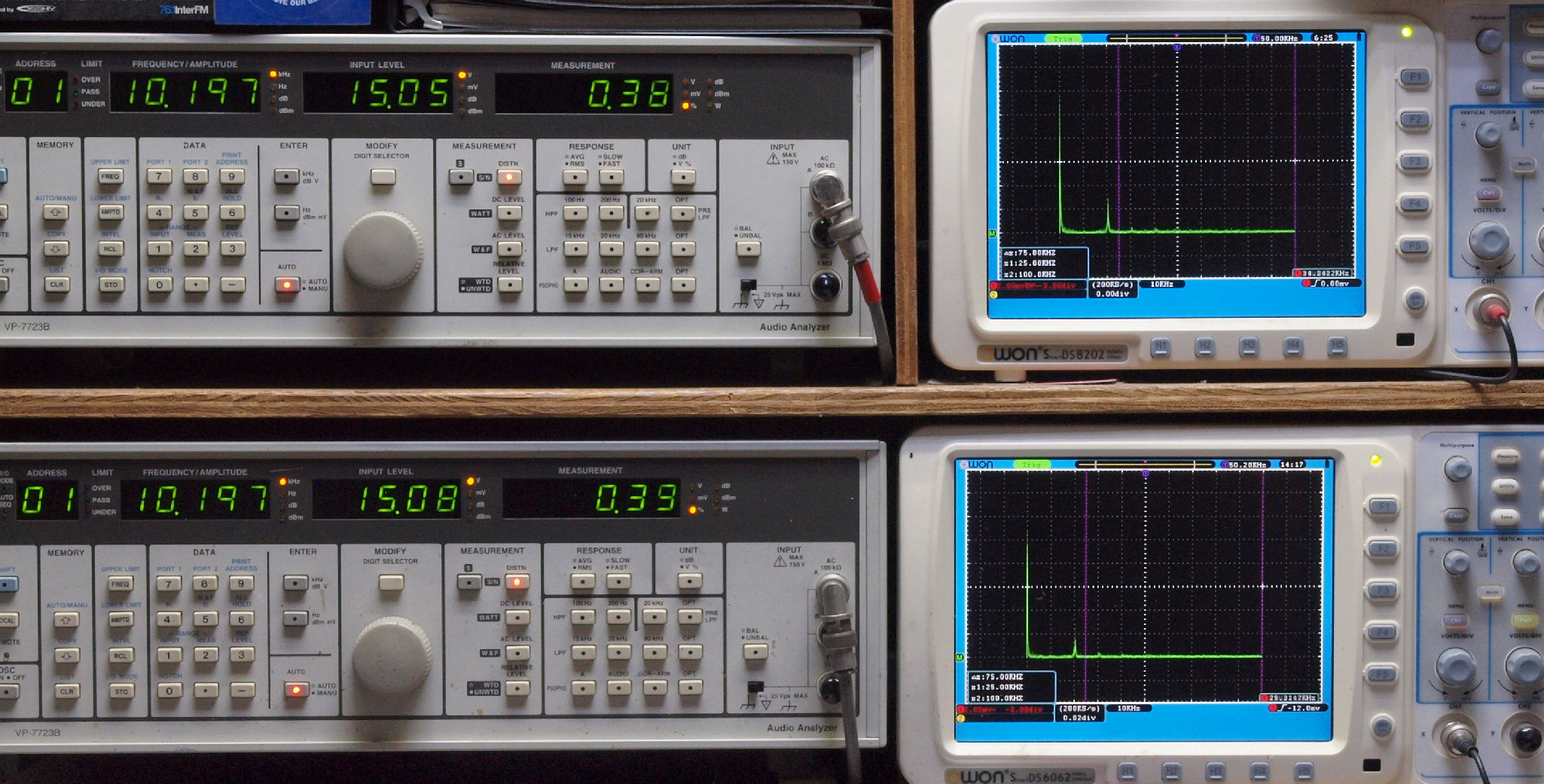

E26. MM,10kHz入力、R側SP出力電圧15V=28W、 0.38%歪み。
                   L側SP出力電圧15V=28W、 0.39%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

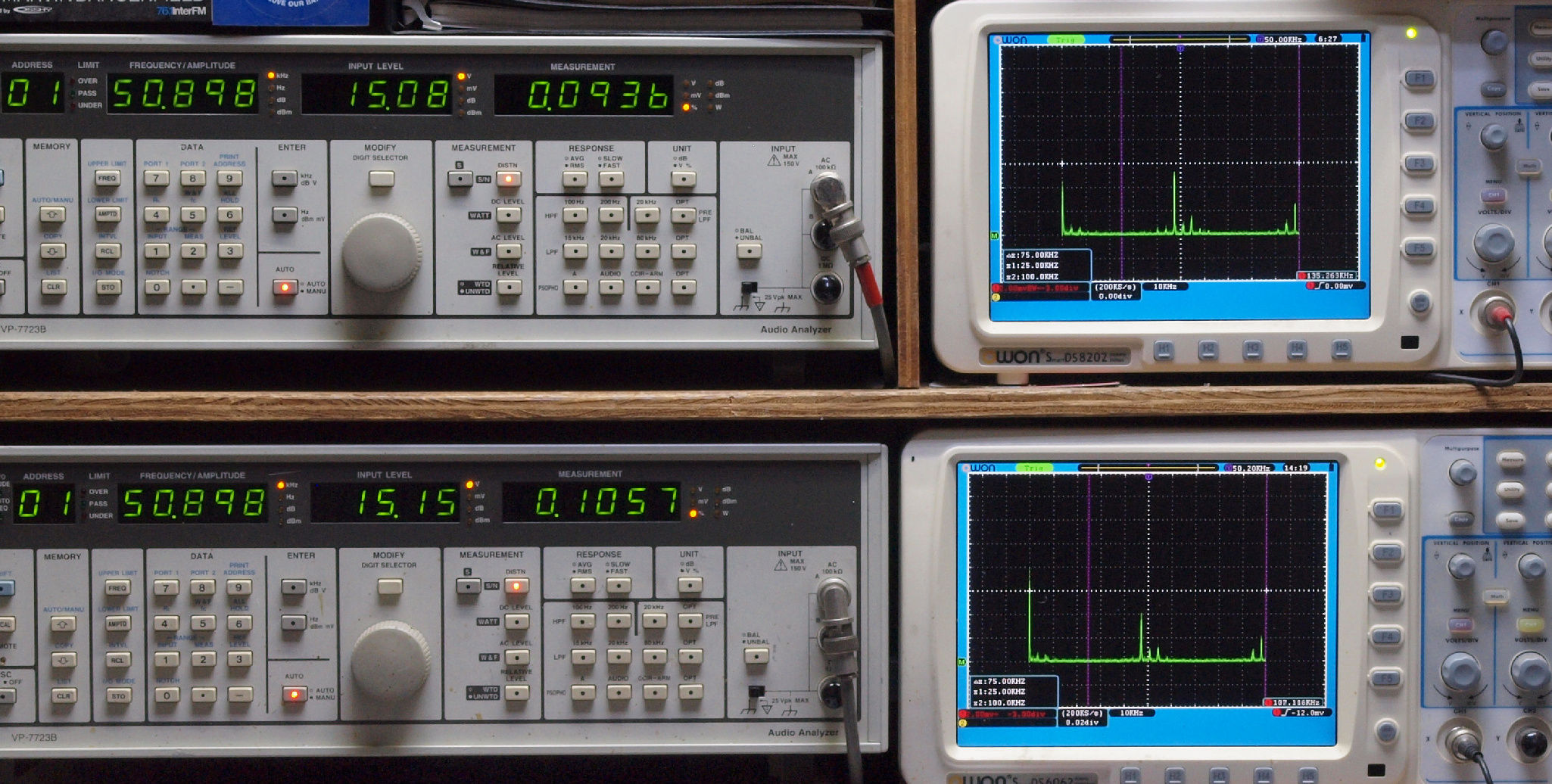

E27. MM,50kHz入力、R側SP出力電圧15V=28W、 0.0936%歪み。
                   L側SP出力電圧15V=28W、 0.1057%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

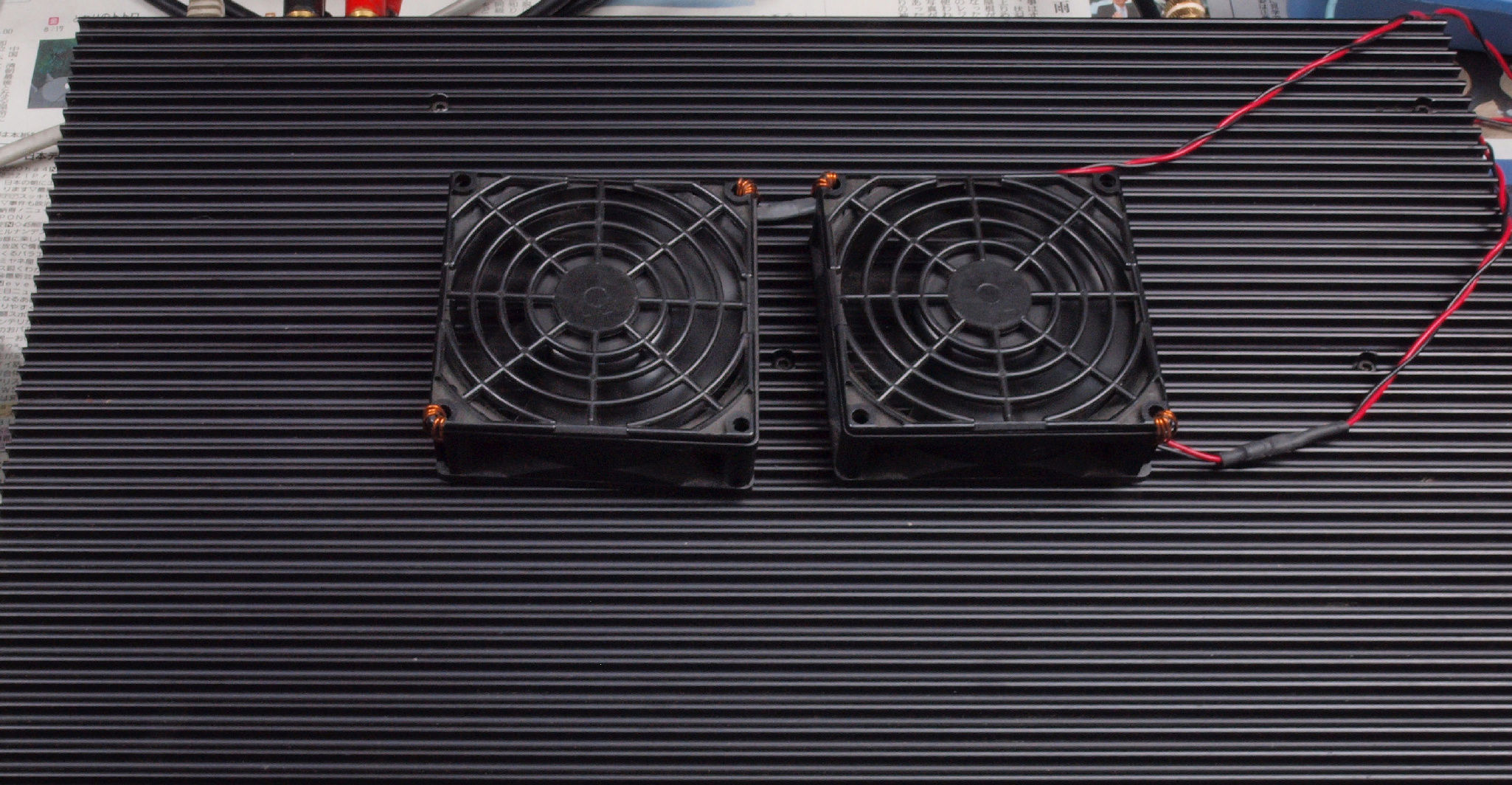

E3. フルパワーなので、24V高速フアンが全回転でクーリング。
E4. 完成 引き続き24時間エージング。 左は Sansui AU−D607旧. 5台目
Y. ユーザー宅の設置状況
Y1. 設置状況.
S. MusicalFidelity A−1. の仕様(マニアル・カタログより)
型式 プリメインアンプ Musical Fidelity A1
定格出力 20W+20W(8Ω)
入力感度/インピーダンス Phono MC= 0.2mV/120Ω
Phono MM= 2mV/47kΩ
CD、Tuner、Aux、Tape= 200mV/47kΩ
RIAA偏差 30Hz〜40kHz ±0.5dB
SN比 Phono MC= 55dB以上
Phono MM= 60dB以上
CD、Tuner、Aux、Tape= 80dB以上
高調波歪率 0.5%未満(8Ω、定格出力時)
消費電力 85W(連続)
外形寸法 幅408×高さ60×奥行249mm
重量 5.5kg
価格 1984年発売、\138,000。 ¥128,000(1990年頃)
