ＱＵＡＤ　６０６．　３台目修理記録
平成２３年４月２６日到着　　　５月３１日完成
Ａ．　修理前の状況
  • 長年使用しております。 数年前からトランスがブーンと唸ります。
    何でもないと言えば何でもないのですが、気になりだすとかなり気になります。
    友人がコンデンサーを全てブラックゲートというものに、まだ青色LEDがあまり 一般的でないときに電源ランプを緑のものから交換してくれたアンプ です。
    44プリと一緒に使っております。


Ｔ．修理前点検測定

B．　原因
  • 電源電解コンデンサー容量不足で出力不足。
    電源トランス絶縁物劣化により唸り音。

Ｃ．　修理状況
Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個。
    ＷＢＴ−０７３０ＰＬ　　　　　　　　　　　　　　　　　１組（定価で工賃込み）。
    ＷＢＴ−０２０１　　　　　　　　　　　　　　　　　　１組（定価で工賃込み）。
    下足　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１組４個。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　　　　　　　　９８，８００円　　オーバーホール修理。

Ｓ．　ＱＵＡＤ　６０６　の仕様（マニアル・カタログより）
Ａ．　修理前の状況
Ａ１１．　点検中　前から見る。
Ａ１２．　点検中　前右から見る
Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る
Ａ２１．　点検中　上から見る

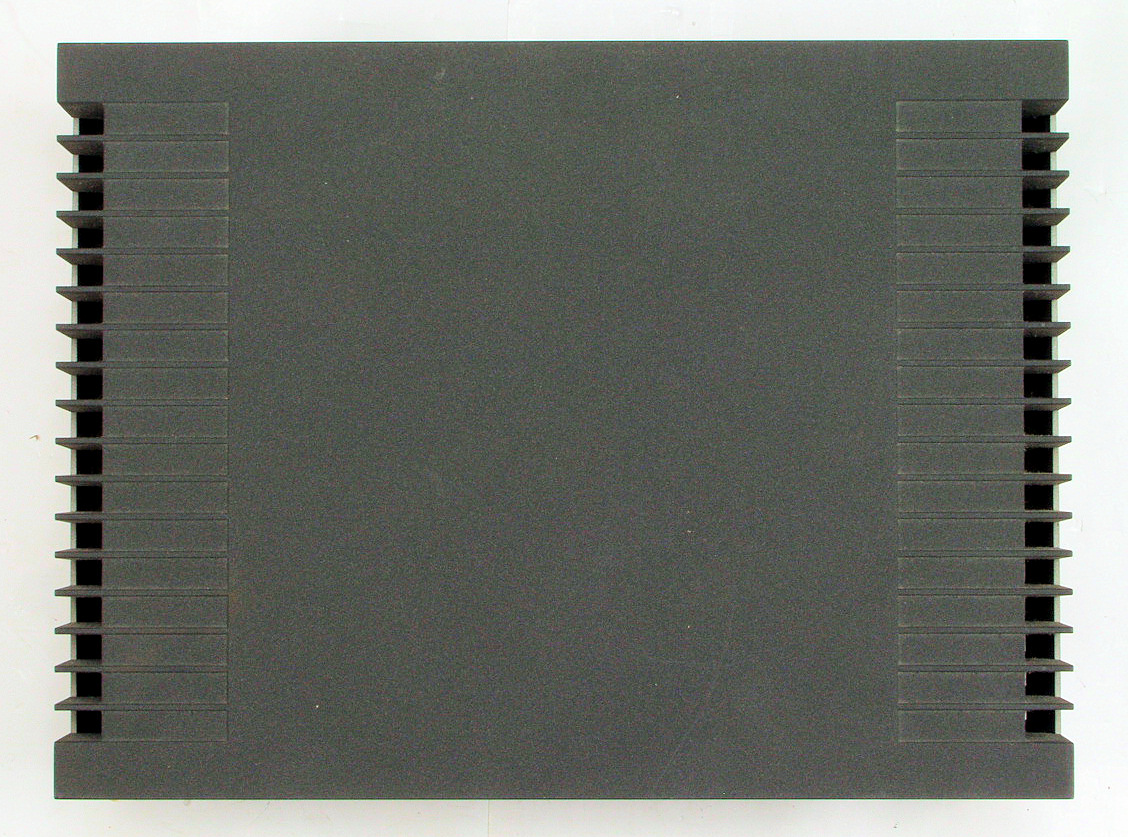

Ａ２２．　点検中　下から見る。
Ａ２３．　点検中　輸入会社の商標。
Ａ３１．　点検中　下前から見る
Ａ３２．　点検中　下前左から見る
Ａ３３．　点検中　下後から見る
Ａ３４．　点検中　下後左から見る

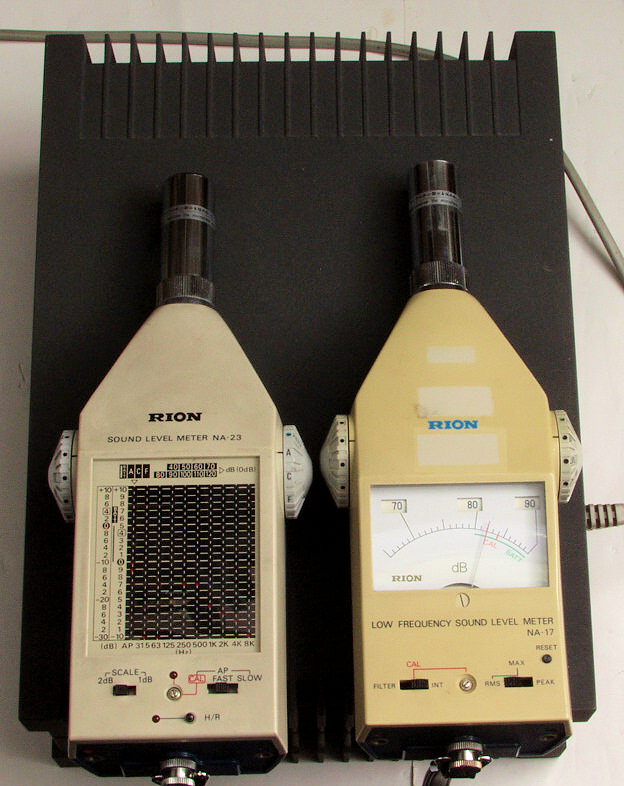

Ａ４１．　点検中　騒音の測定、電源OFF時。
Ａ４２．　点検中　通電時、電源トランスの唸り音測定。
Ａ５１．　点検中　上カバーを取り、上から見る。

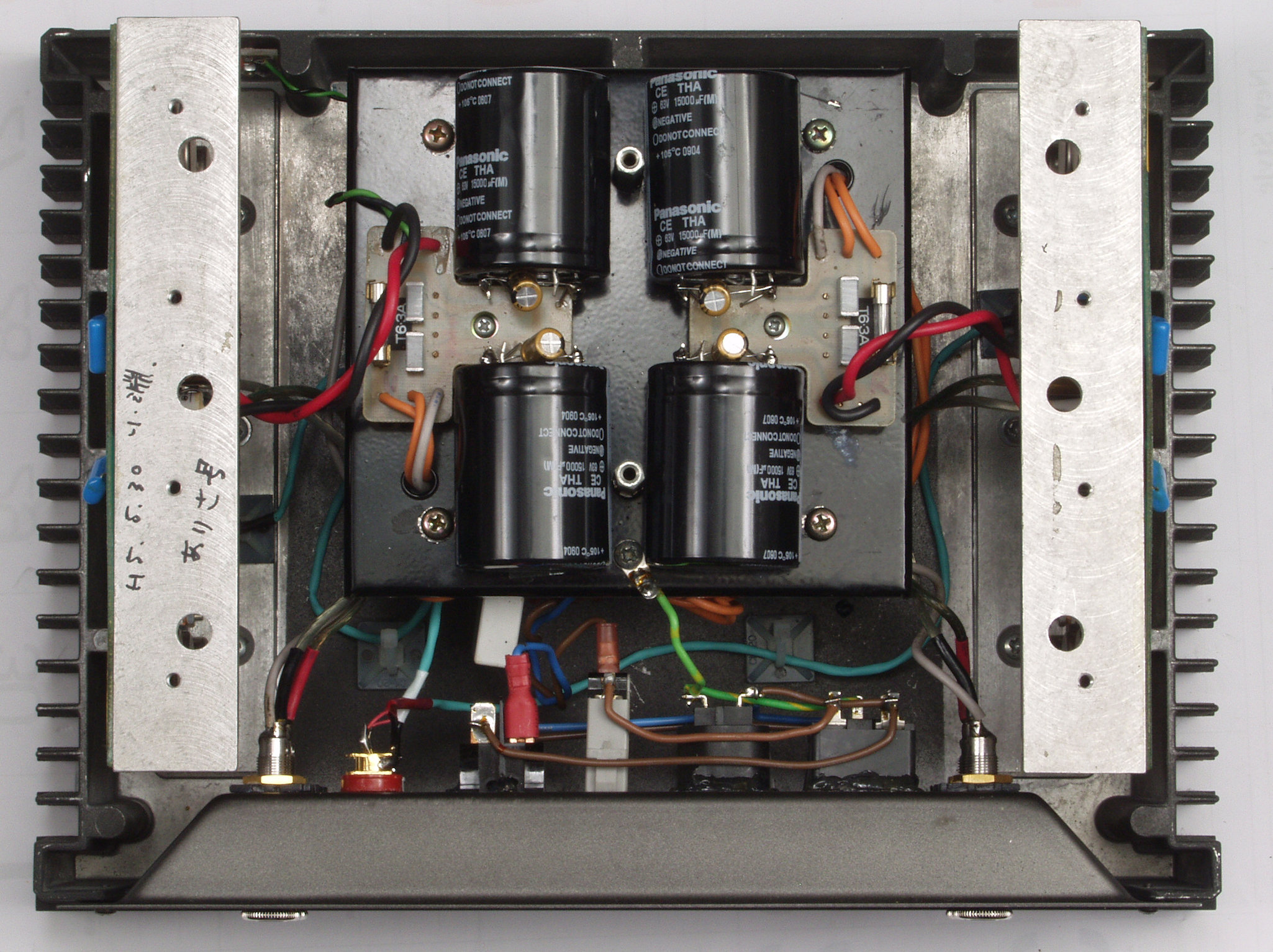

Ａ５２．　点検中　電源ブロック電解コンデンサーが交換されている（２２００μF×２＝４４００μF）、容量が足りない！　正規は最低でも６８００μF
Ａ５３．　点検中　マイナス側電源ブロック電解コンデンサーの絶縁処理がされていない。

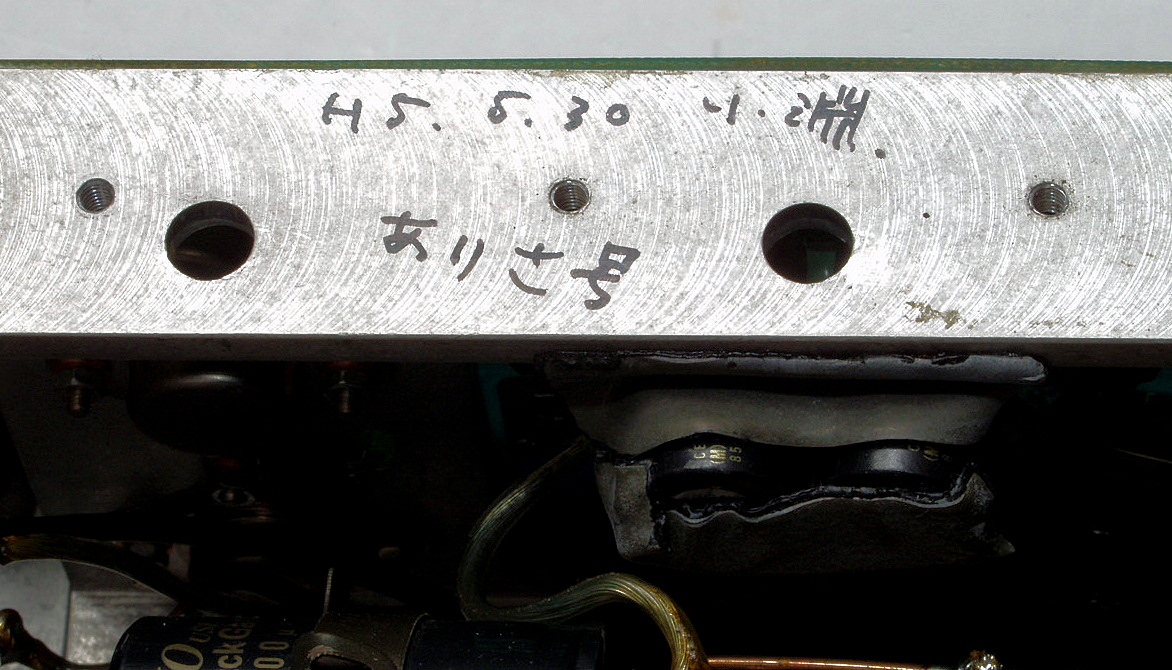

Ａ５４．　点検中　改造者の署名。

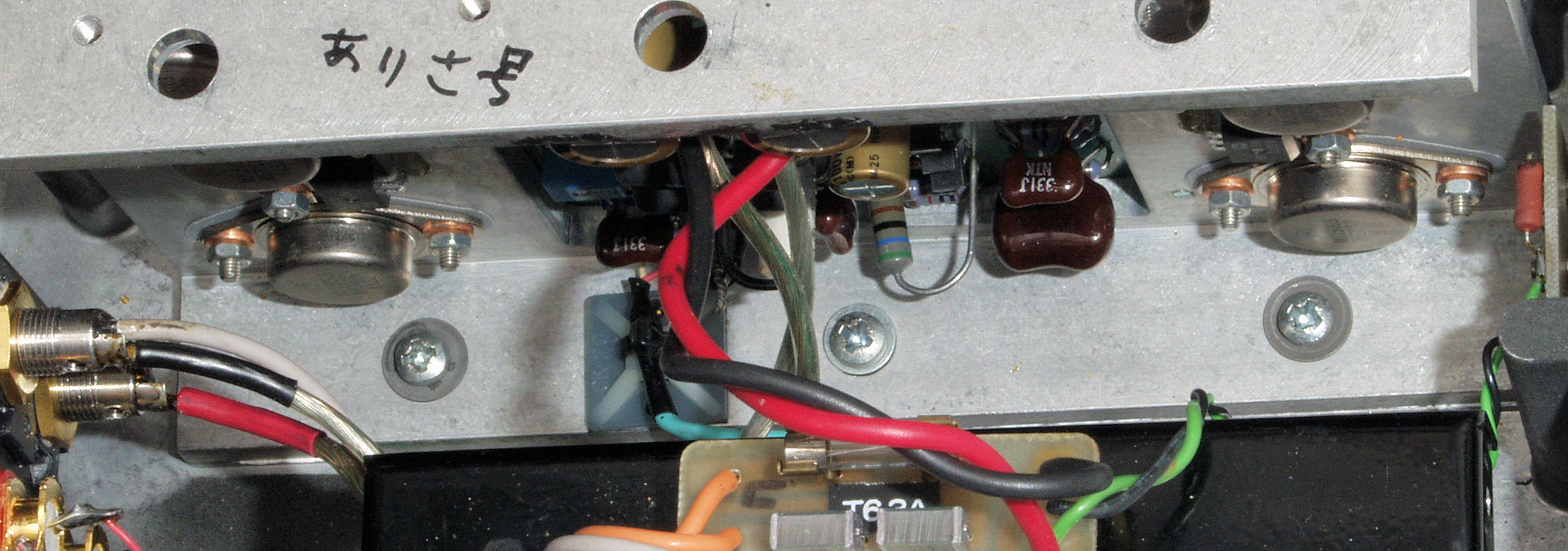

Ａ５５．　点検中　配線の皮膜の損傷。

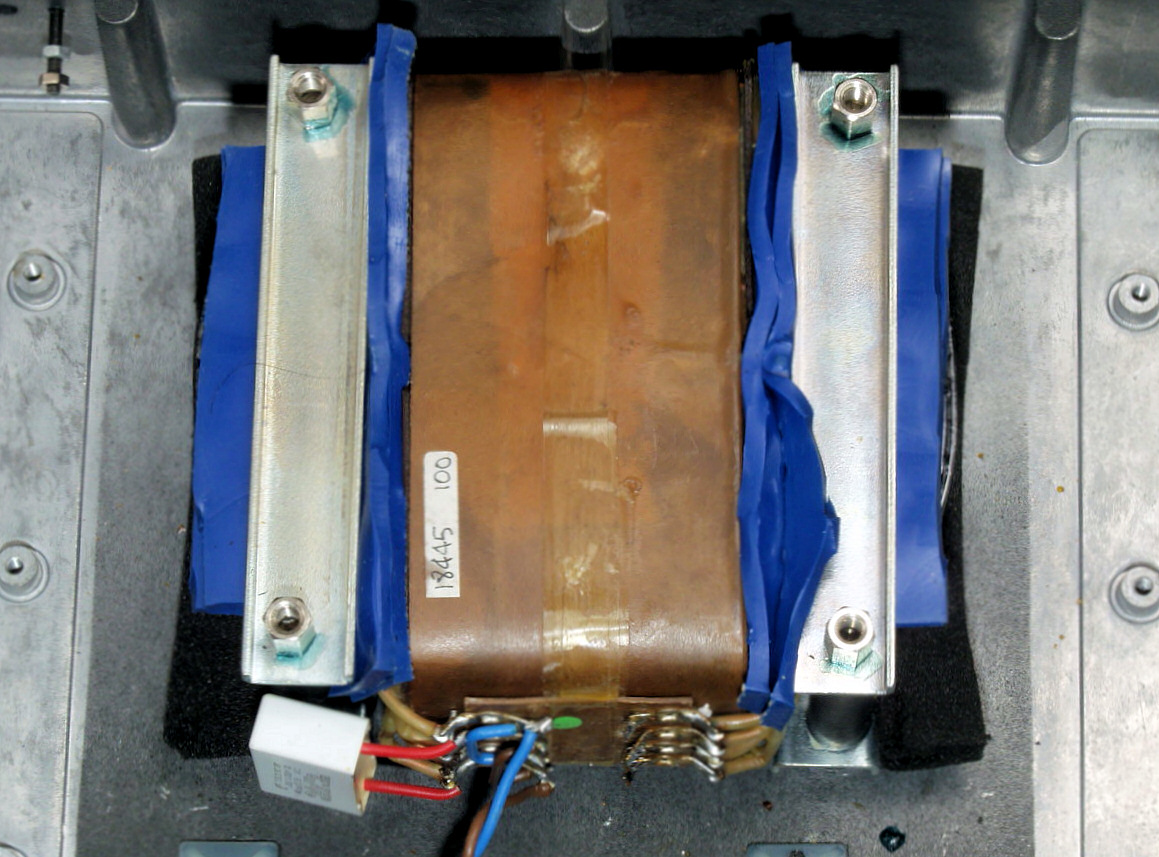

Ａ６１．　点検中　カットコアの電源トランス。
Ａ６２．　点検中　カットコアの電源トランスを取り出す、　日本製と異なりカットコアの締結バンドが無い。

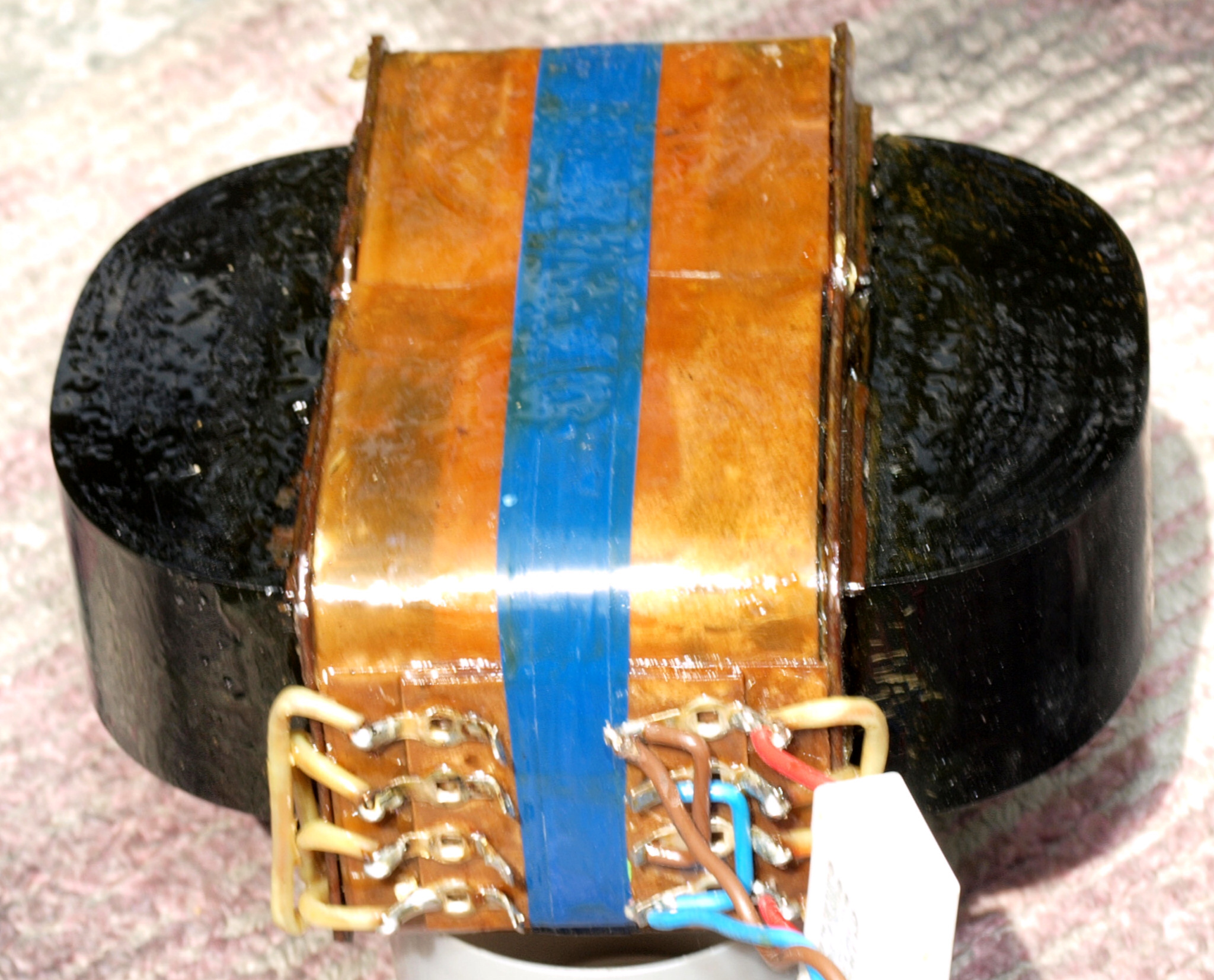

Ａ６３．　点検中　カットコアの電源トランスを取り出す、裏側。
Ａ６４．　点検中　騒音防止が目的？　下蓋（放熱器）裏に貼られた、スポンジ、熱による経年劣化で剥げている。
Ａ７１．　点検中　ＲＣＡ端子、ＷＢＴ−０２０１に交換。
Ａ７２．　点検中　ＳＰ端子、ＷＢＴ−０７３０ＰＬに交換。

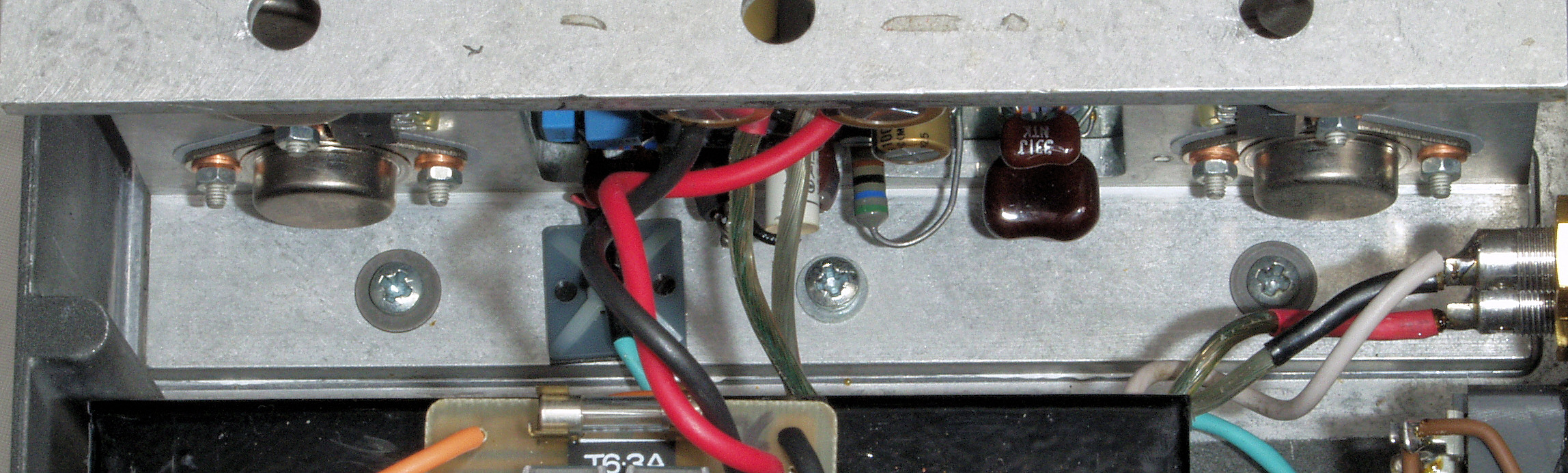

Ａ７３．　点検中　ＳＰ端子、ＷＢＴ製に交換、ＳＰ線は横方向から差し込むのが良い。
Ａ８１．　点検中　下蓋の足。
Ｔ．　修理前点検測定
Ｔ１．　出力・歪み率測定。

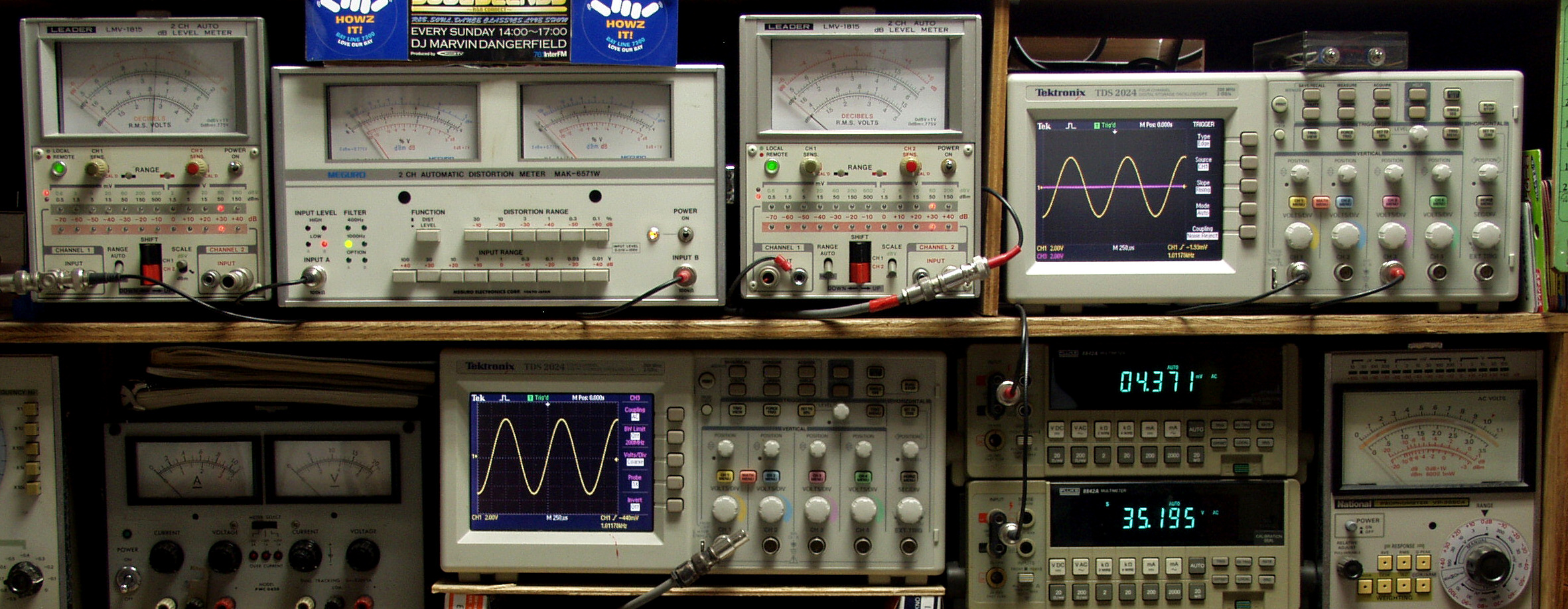

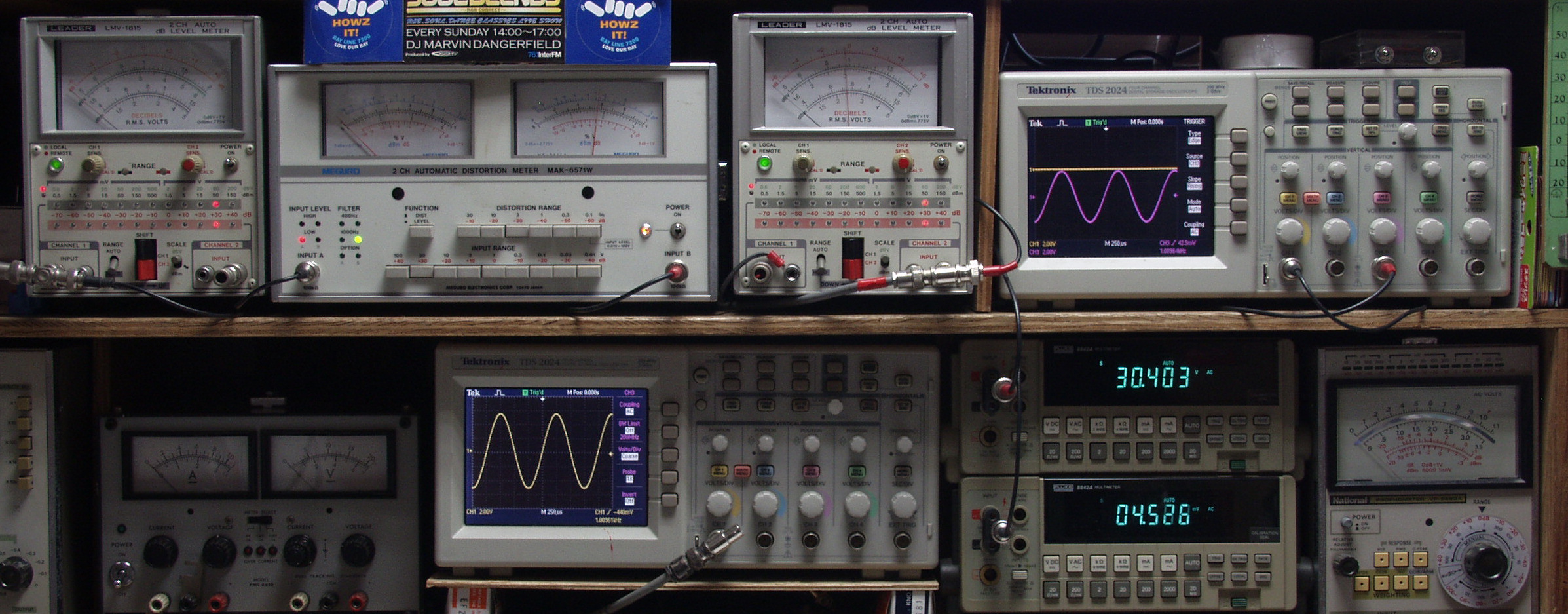

　　　　＜見方＞

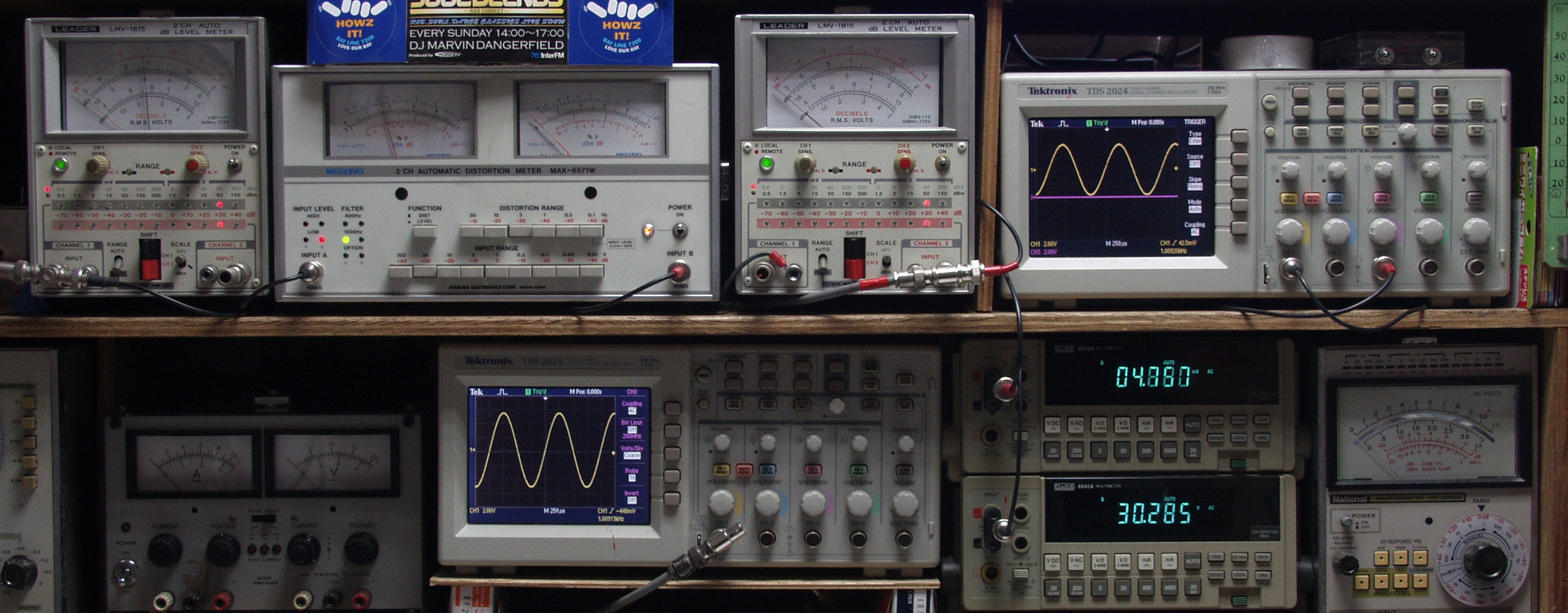

　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）。　　　下段中右上＝周波数計。
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定。　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

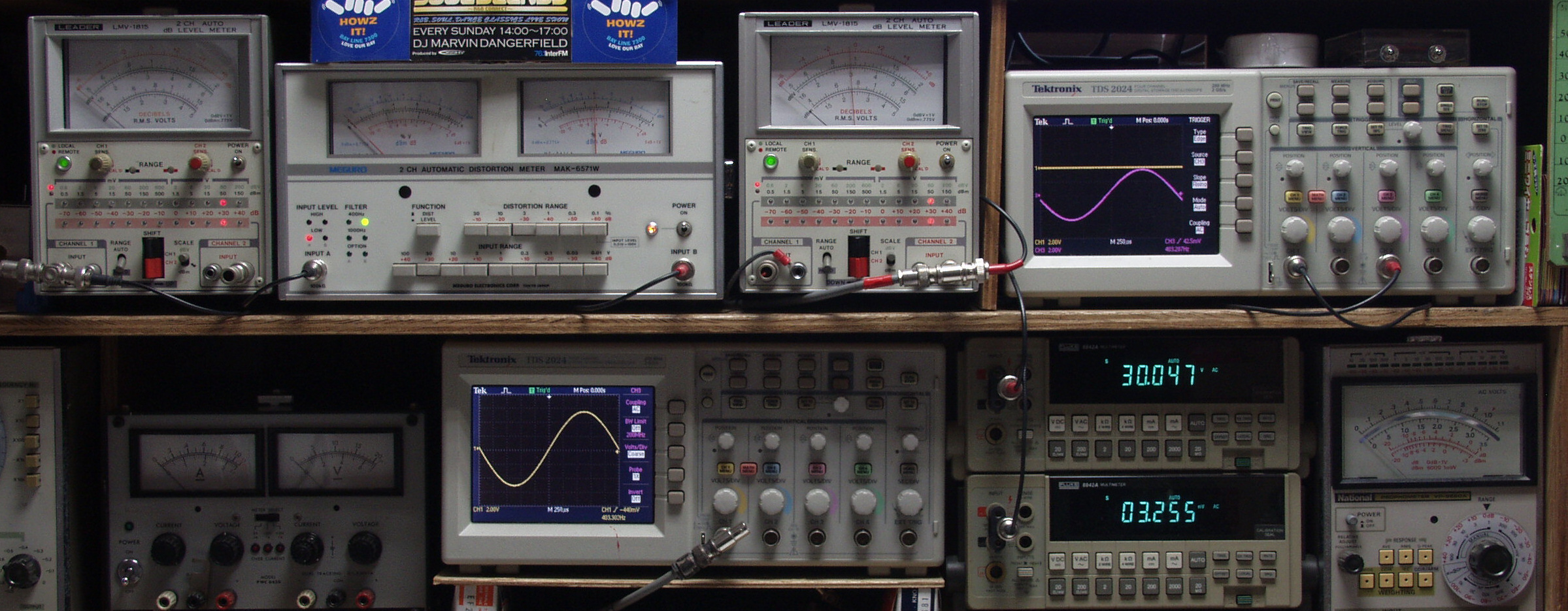

Ｔ２１．　Ｒ側ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝２％（測定レンジ＝３％）　１０００ＨＺ
Ｔ２２．　Ｌ側ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝１％（測定レンジ＝３％）　１０００ＨＺ
Ｔ３１．　Ｒ側ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝２．５％（測定レンジ＝３％）　４００ＨＺ
Ｔ３２．　Ｌ側ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝２．５％（測定レンジ＝３％）　４００ＨＺ
Ｃ．　修理状況
Ｃ１．　修理中　基板を外したシャーシ

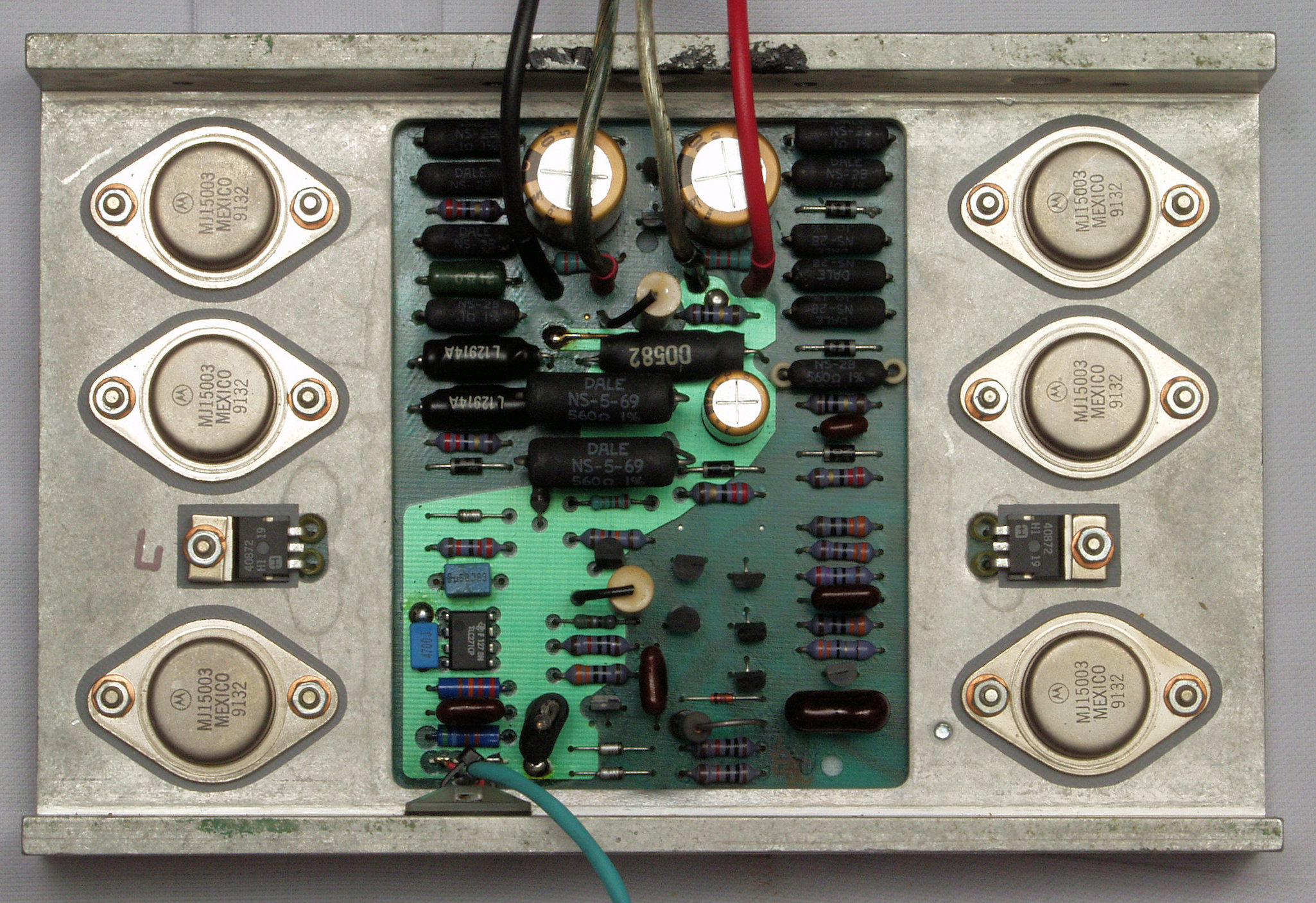

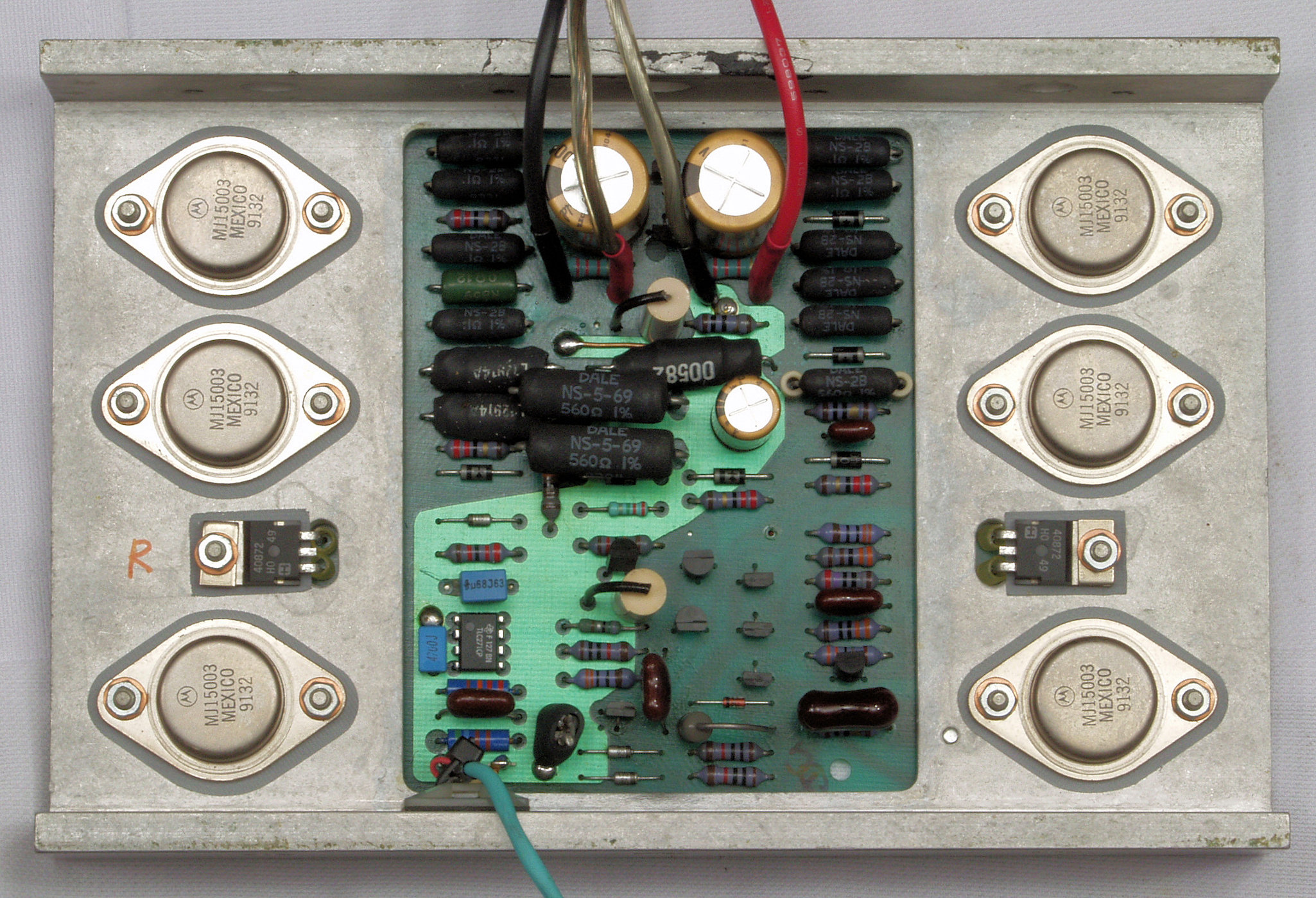

Ｃ１１．　修理前　Ｒ側ＡＭＰ基板。
Ｃ１２．　修理後　Ｒ側ＡＭＰ基板。　電解コンデンサー３個交換
Ｃ１１２．　修理前　Ｒ側ＡＭＰ基板引きだし配線、エミッター抵抗も交換されている。電源・SP出力端子は引出し線を半田付け。
Ｃ１１３．　修理後　Ｒ側ＡＭＰ基板引きだし配線、電源・SP出力端子は基板直付けに変更。

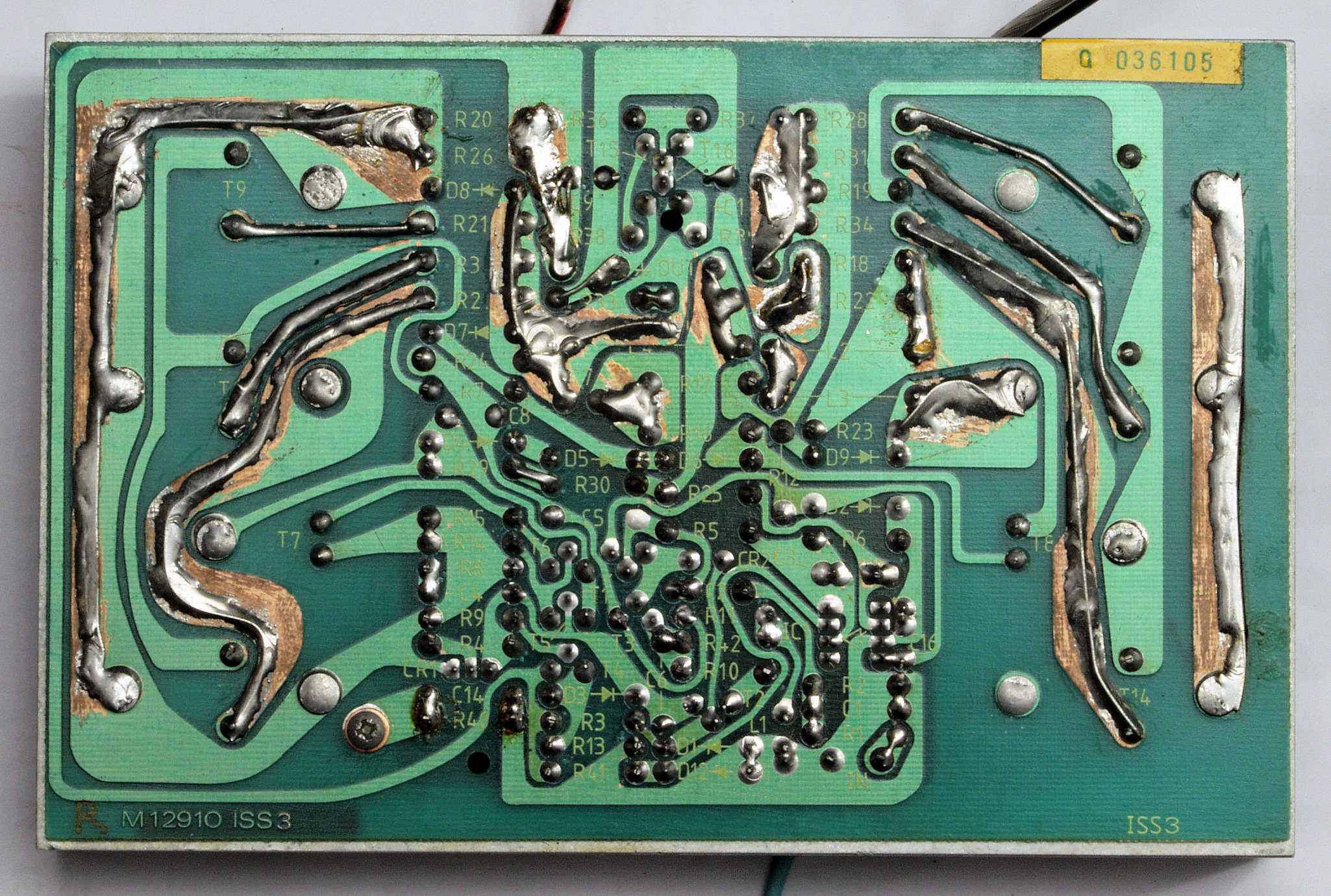

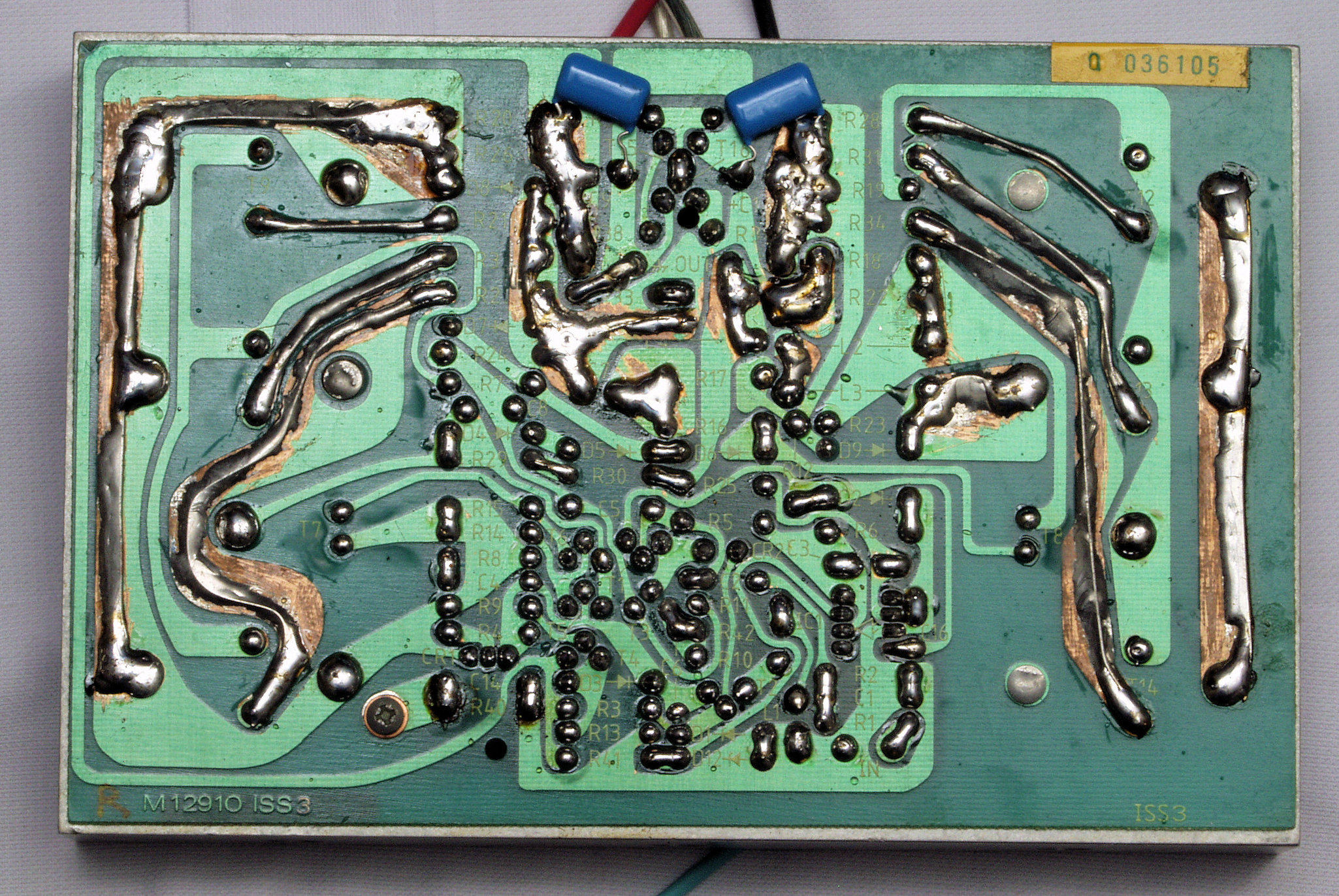

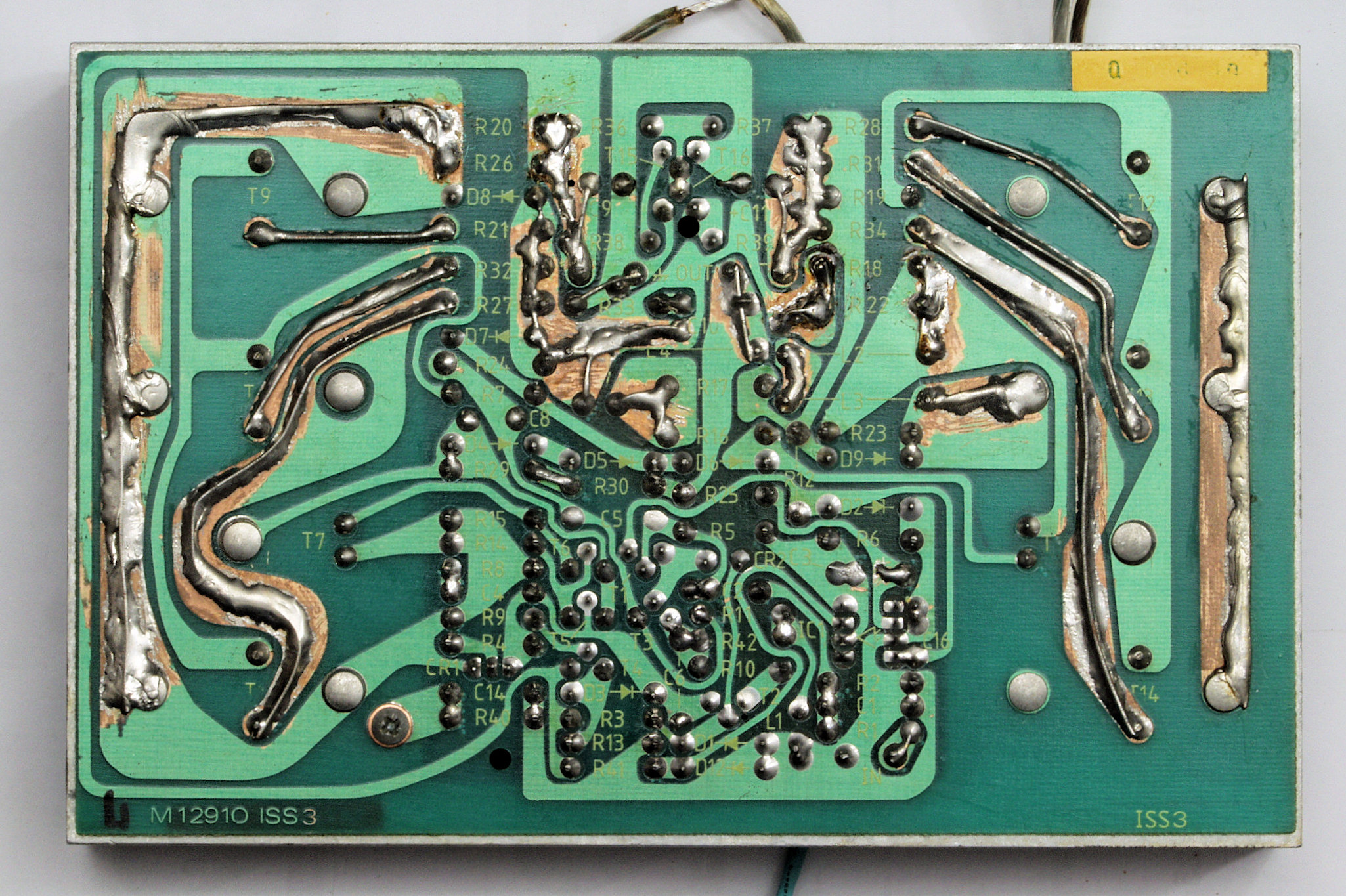

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板裏、銅箔が補強されている。

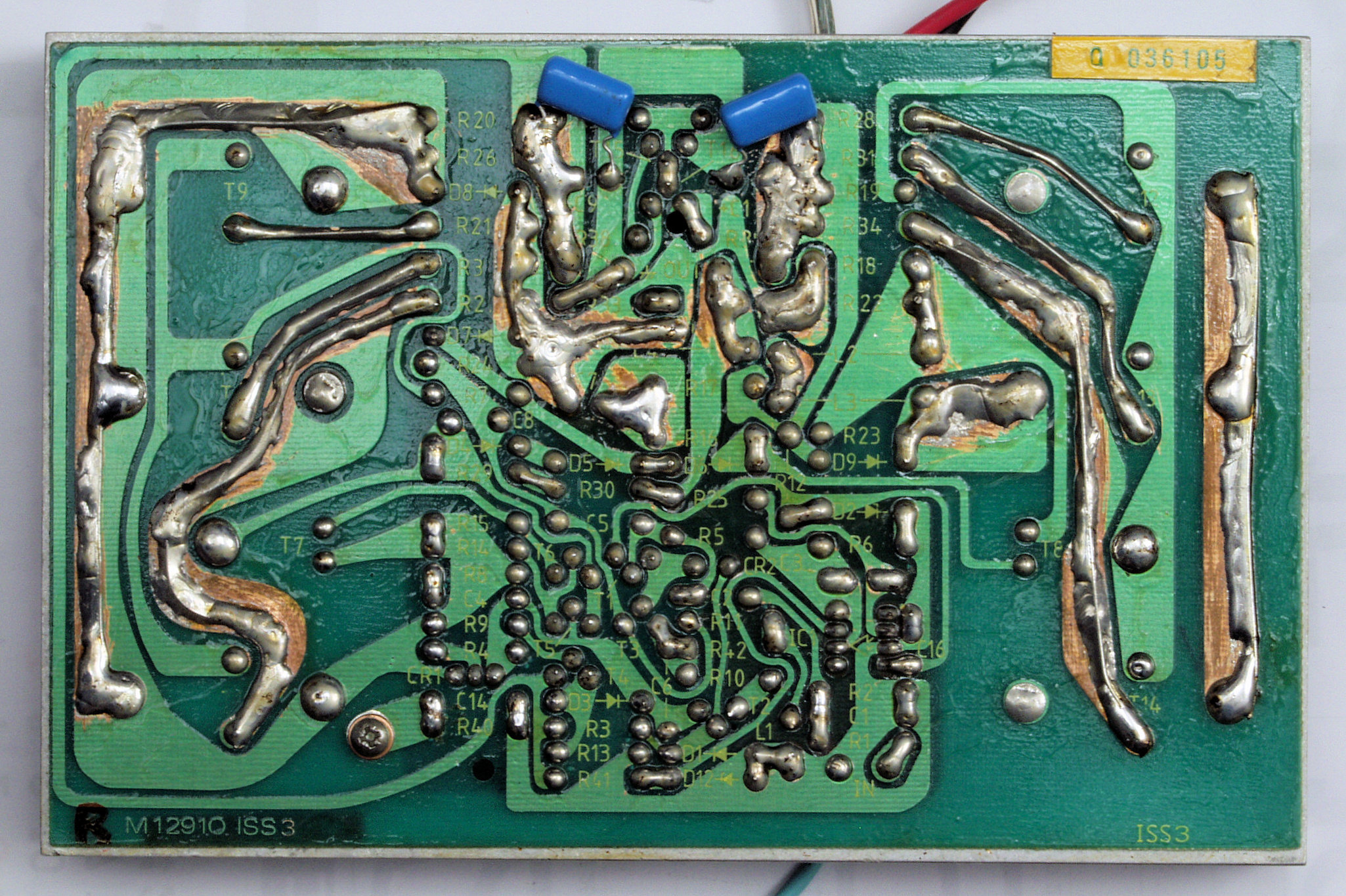

Ｃ１４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し、フイルムコンデンサー２個追加。
Ｃ１５．　修理中　Ｒ側ＡＭＰ基板裏修理中　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。
Ｃ１６．　完成Ｒ側ＡＭＰ基板裏　　洗浄後防湿材を塗る
Ｃ２１．　修理前　Ｌ側ＡＭＰ基板
Ｃ２２．　修理後　Ｌ側ＡＭＰ基板。　電解コンデンサー３個交換
Ｃ２１２．　修理前　Ｌ側ＡＭＰ基板引きだし配線、エミッター抵抗も交換されている。電源・SP出力端子は引出し線を半田付け。
Ｃ２１３．　修理後　L側ＡＭＰ基板引きだし配線、電源・SP出力端子は基板直付けに変更。
Ｃ２３．　修理前　Ｌ側ＡＭＰ基板裏、銅箔が補強されている。
Ｃ２４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し、フイルムコンデンサー２個追加。
Ｃ２５．　修理中　L側ＡＭＰ基板裏修理中　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。
Ｃ２６．　完成L側ＡＭＰ基板裏　　洗浄後防湿材を塗る
Ｃ２７．　修理中　ＡＭＰ基板への配線

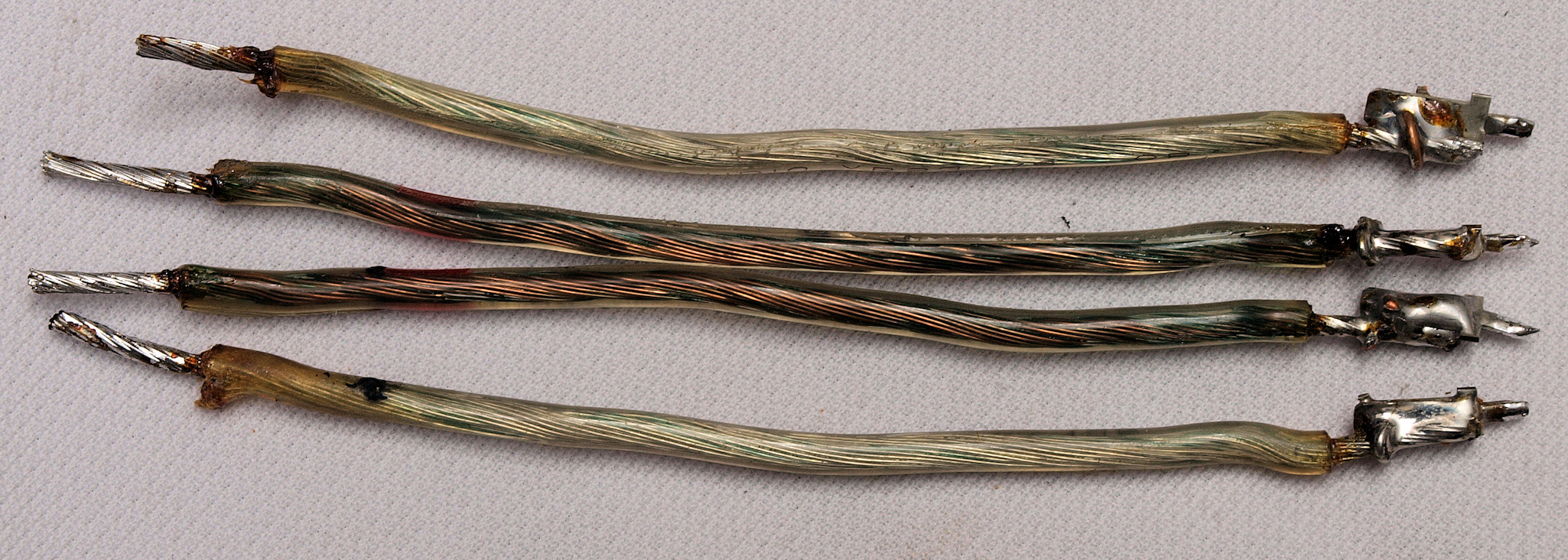

Ｃ２８．　修理中　ＡＭＰ基板への配線、折角高い配線を使用したのに、端子に半田付け！
Ｃ３１．　修理前　電源シャーシ
Ｃ３２．　修理前　配置が悪く、電源シャーシ、整流器から電解コンデンサーへの配線が長くなっている！
　　　　　　　　　後の修理の操作性を犠牲にして、電源・SP出力端子の引出し線を半田付けしたり、電源配線を太くした、意味が無くなる

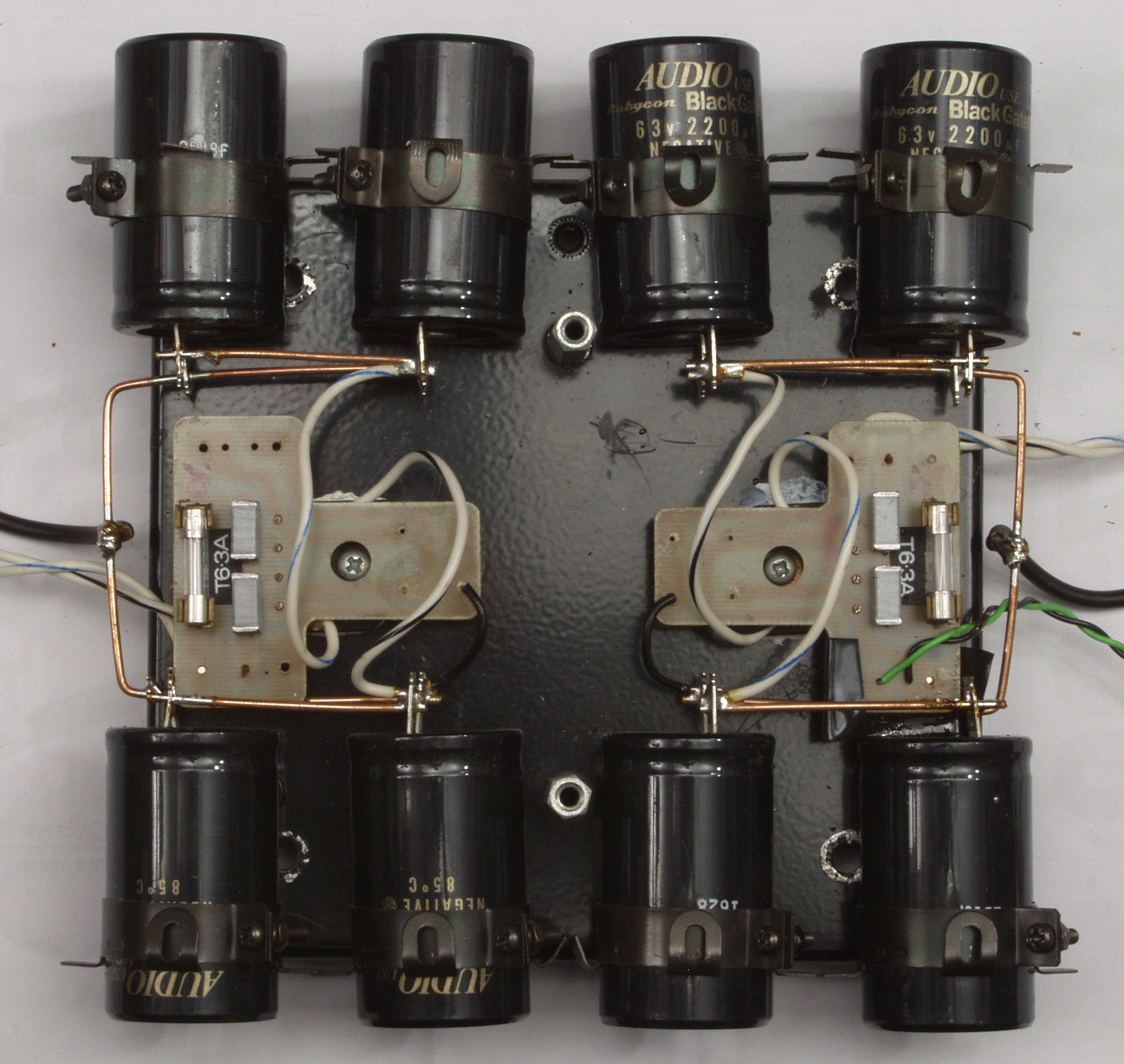

Ｃ３２．　修理後　電源シャーシ。　電解コンデンサー４個交換

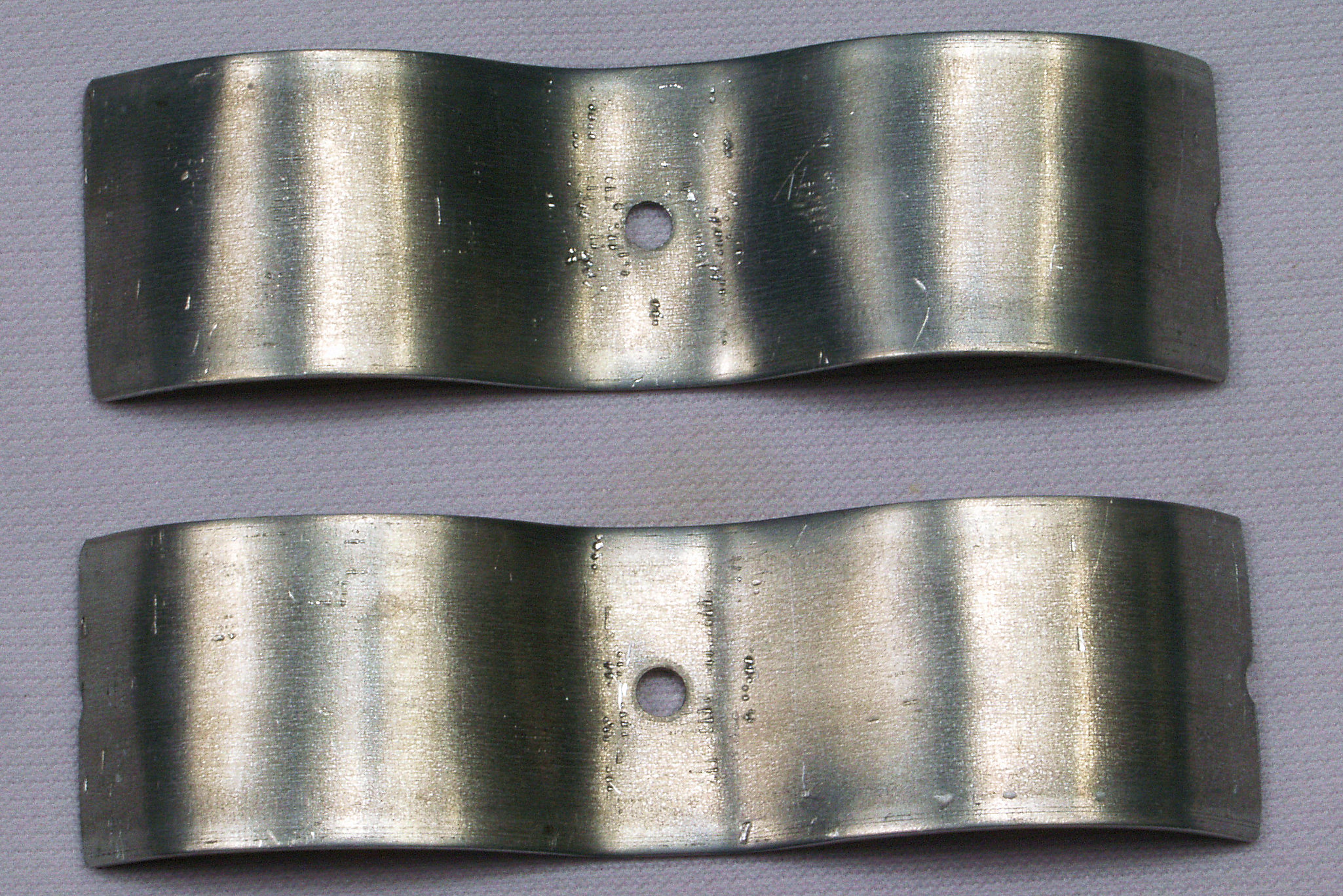

Ｃ４１．　修理中　電源電解コンデンサ押さえ金具製作。　手作りは大変。
Ｃ４２．　修理中　電源電解コンデンサ押さえ金具製作、裏側。

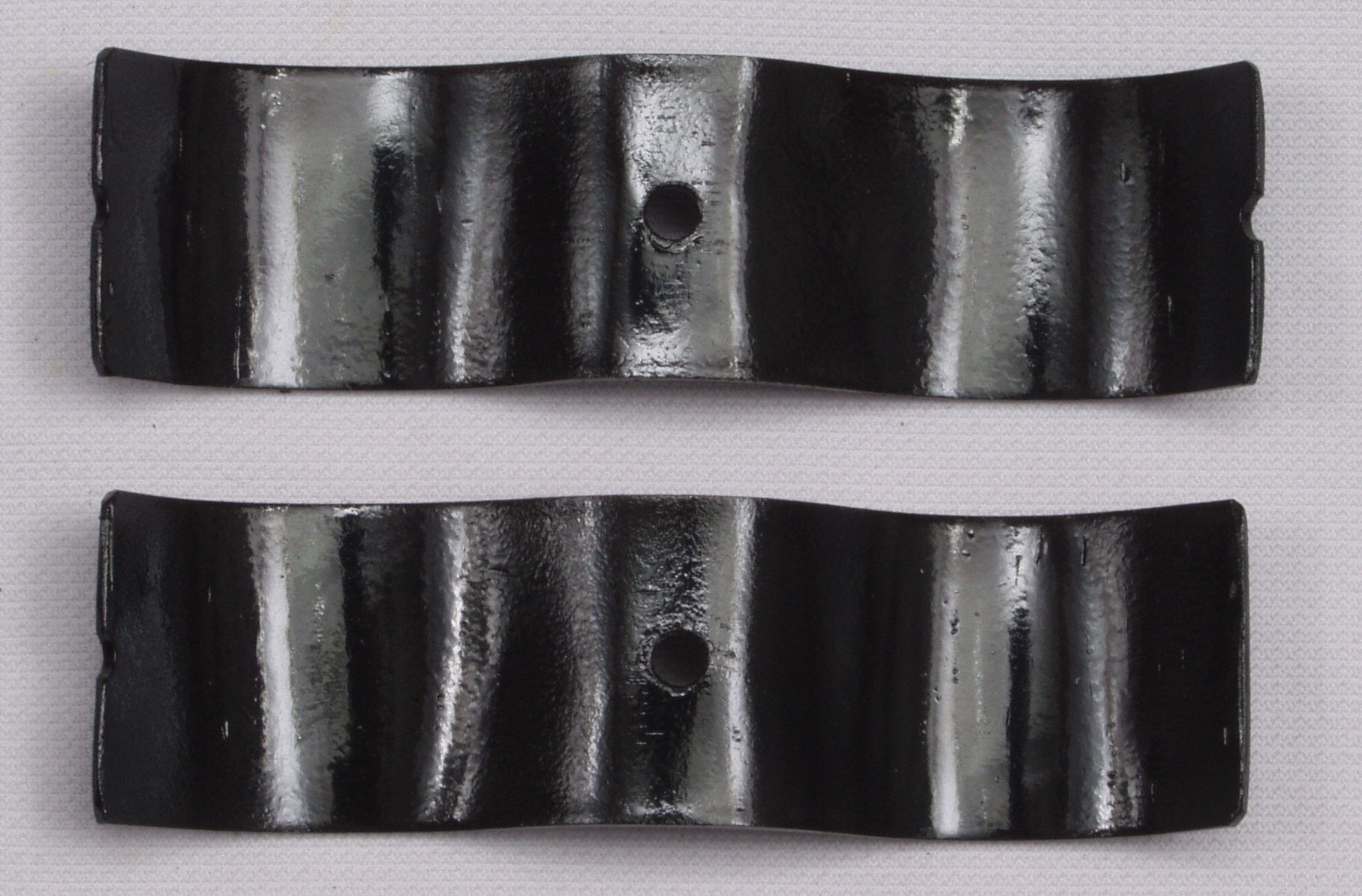

Ｃ４３．　完成電源電解コンデンサ押さえ金具、塗装乾燥中。
Ｃ４４．　完成電源電解コンデンサ押さえ金具、裏側。塗装乾燥中。

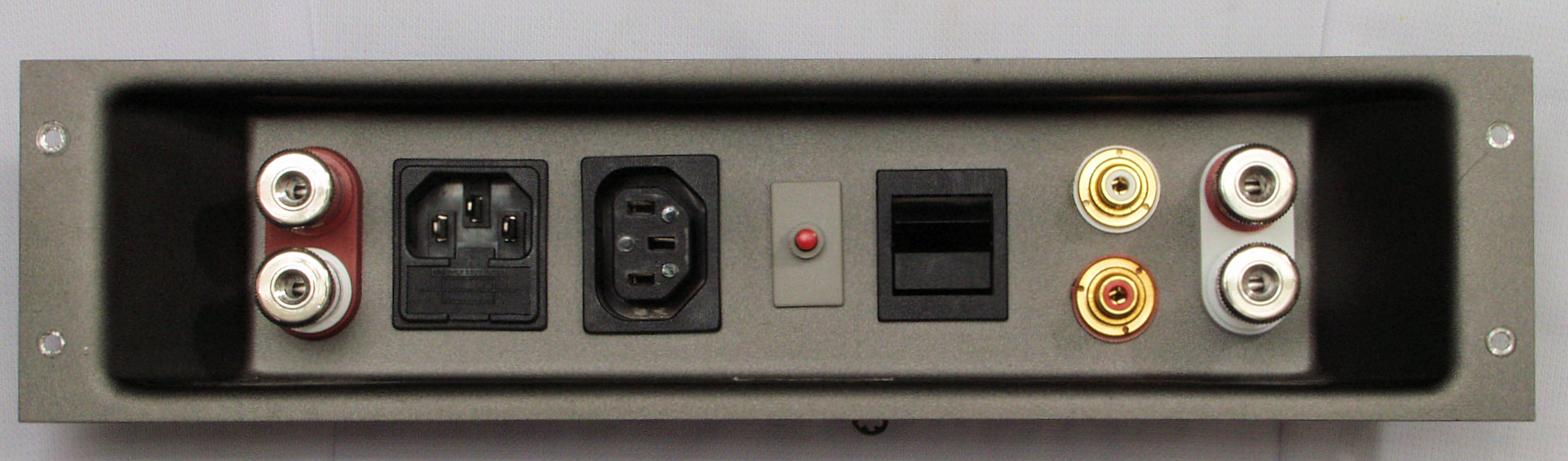

Ｃ５１．　修理前　端子パネル「ＳＰ出力端子・ＲＣＡ入力端子」
Ｃ５２．　修理中　端子パネル「ＳＰ出力端子・ＲＣＡ入力端子」　穴開け
Ｃ５３．　修理（交換）後　端子パネル「ＳＰ出力端子・ＲＣＡ入力端子」

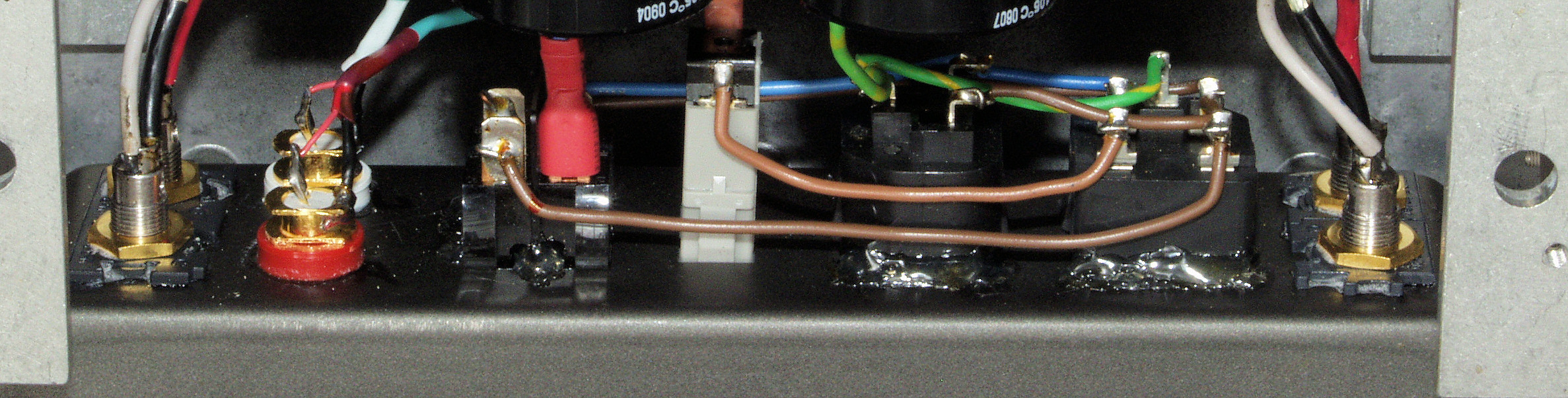

　　　　　　　　　 　　ＲＣＡ端子をＷＢＴ−０２０１に交換、ＳＰ出力端子をＷＢＴ−０７３０ＰＬに交換。　
Ｃ５４．　修理前　端子パネル裏
Ｃ５５．　修理（交換）後　端子パネル裏
Ｃ５６．　修理前　端子パネル裏

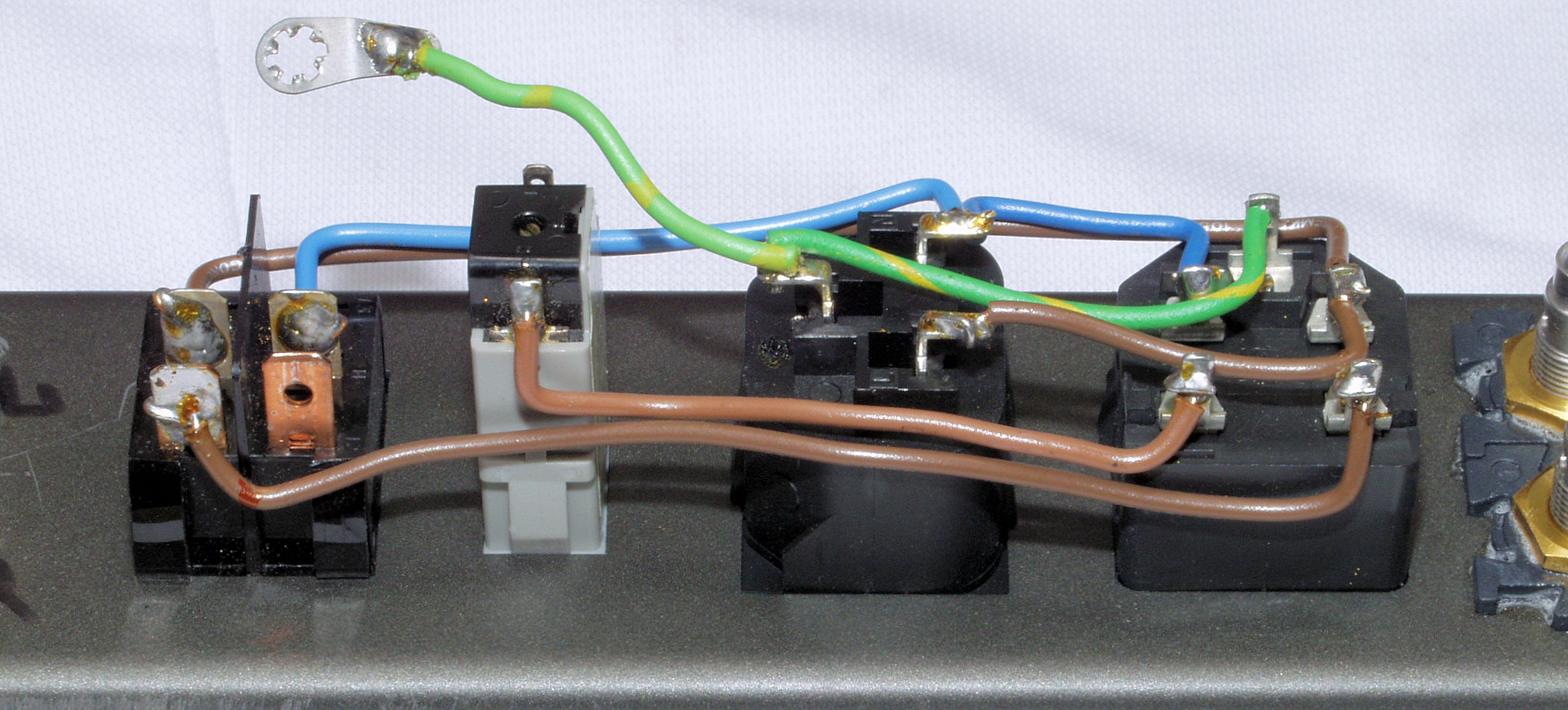

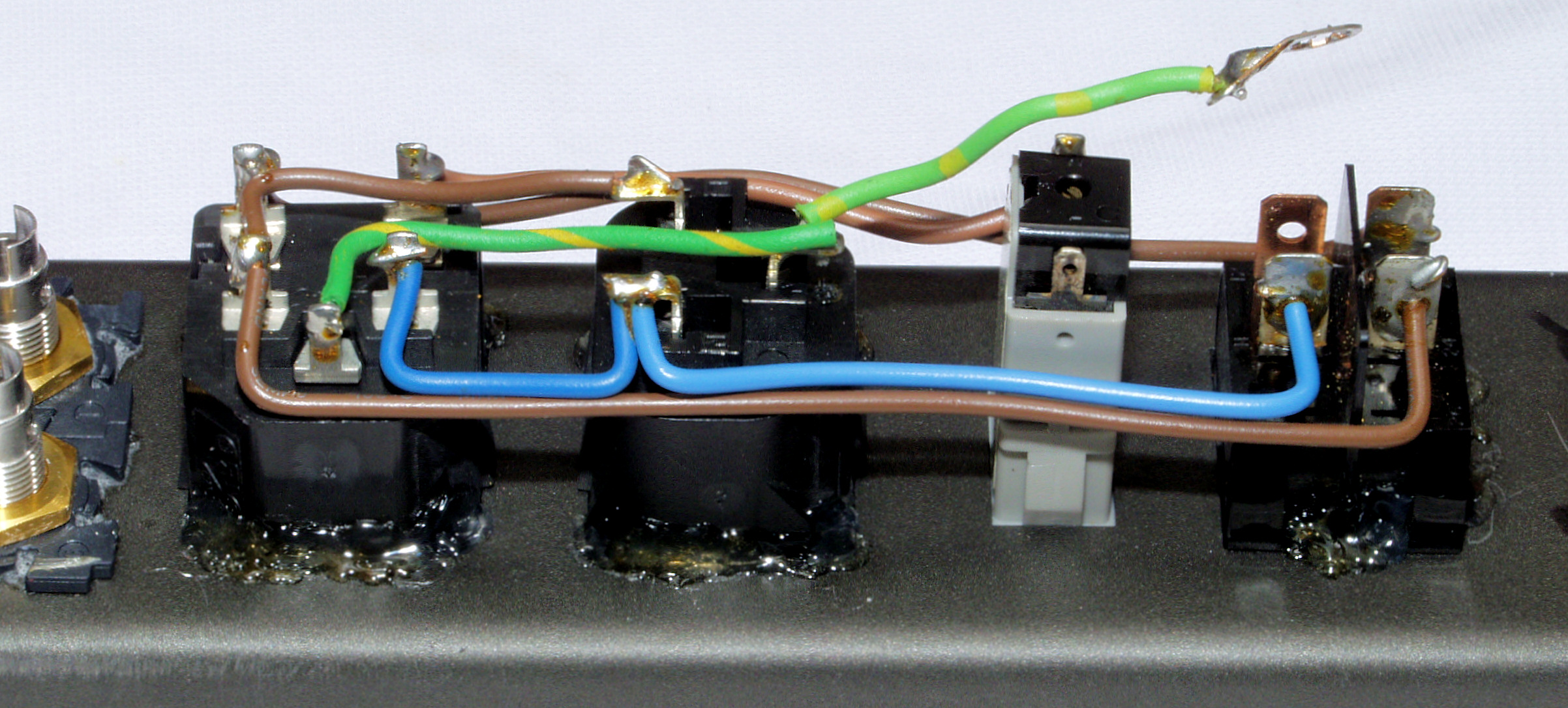

Ｃ５７．　修理後　端子パネル裏、　太い電源コードを付けても良いように、ホットボンドで固定する。
Ｃ５８．　修理前　端子パネル裏反対側
Ｃ５９．　修理中　端子パネル裏反対側、　太い電源コードを付けても良いように、ホットボンドで固定する。

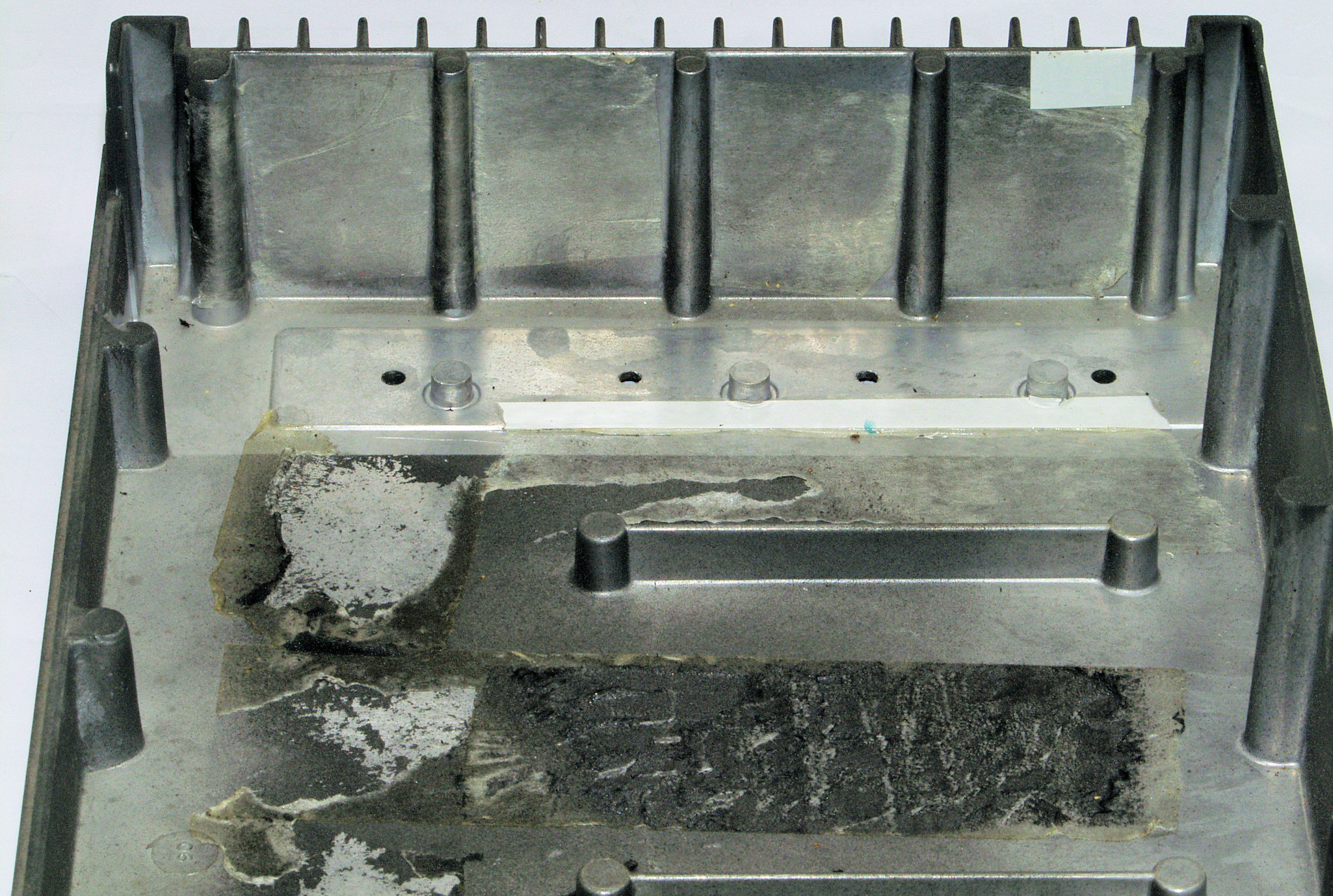

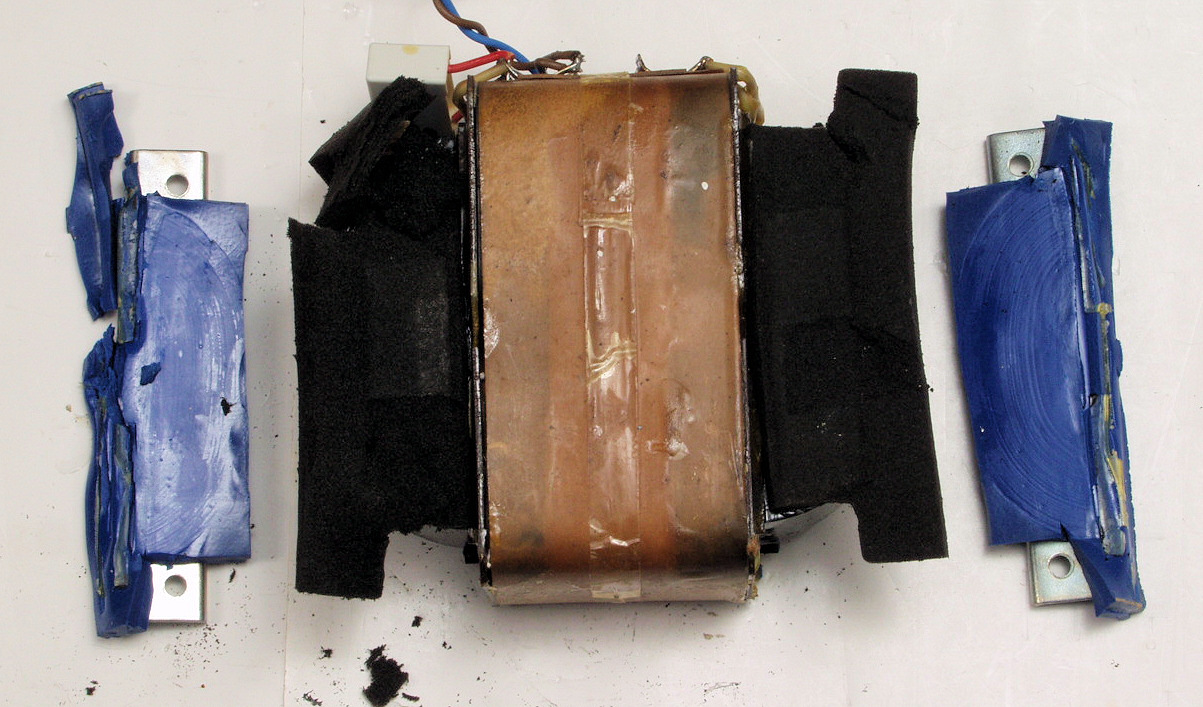

Ｃ６１．　修理前　下蓋裏　貼られた、スポンジ、熱による経年劣化で剥げている。
Ｃ６２．　修理中　下蓋裏　貼られたスポンジを取るが両面テープが残る。
Ｃ６３．　修理中　下蓋左横裏　貼られたスポンジを取るが両面テープが残る。
Ｃ６４．　修理中　下蓋右横裏　貼られたスポンジを取るが両面テープが残る。

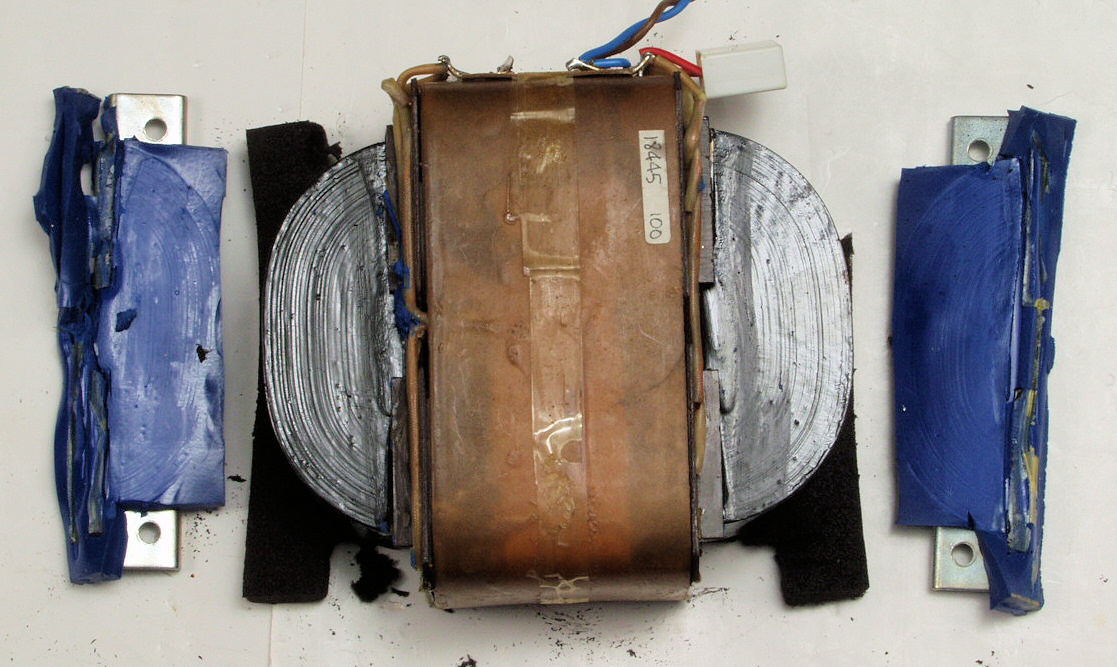

Ｃ７１．　修理中　カットコアの電源トランスを乾燥中。
Ｃ７２．　修理中　カットコアの電源トランスを乾燥中、反対側。
Ｃ８１．　修理後　右側放熱器取り付けネジを３本取り付ける。
Ｃ８２．　修理後　左側放熱器取り付けネジを３本取り付ける。
Ｃ８３．　修理前　底足、ゴムに欠けがある。
Ｃ８４．　修理後　底足、ゴムに欠けた所にゴムをはめ込む。

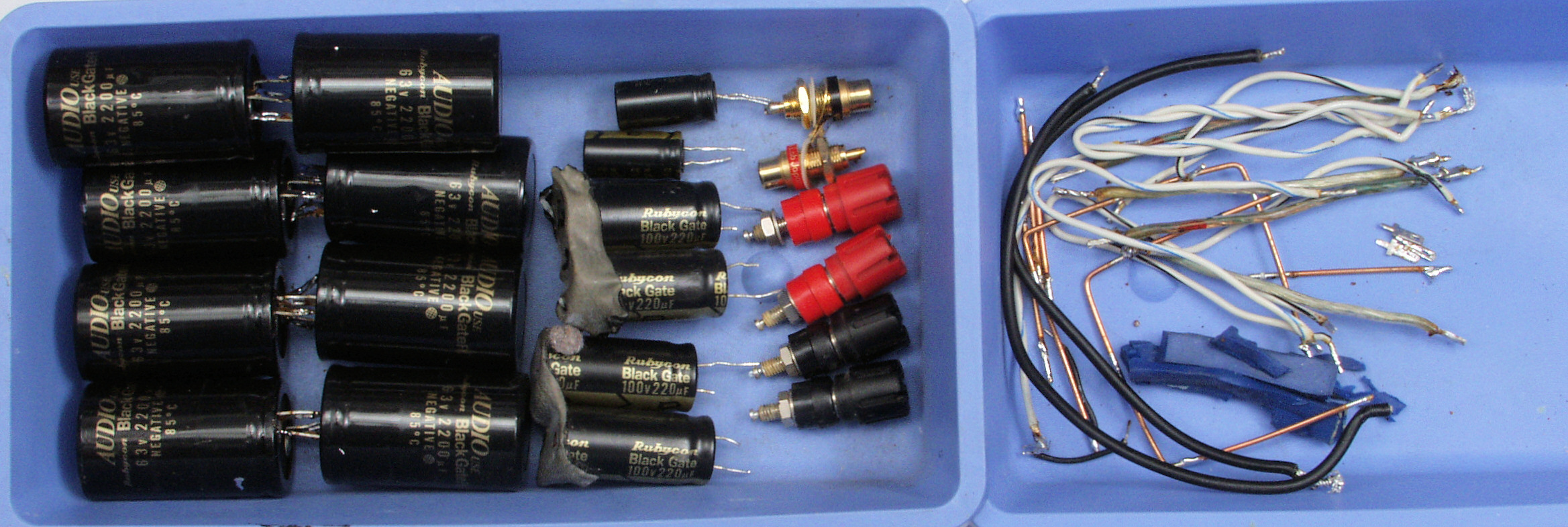

Ｃ８８．　交換部品
Ｃ９１．　修理前　下から見る
Ｃ９２．　修理後　下から見る

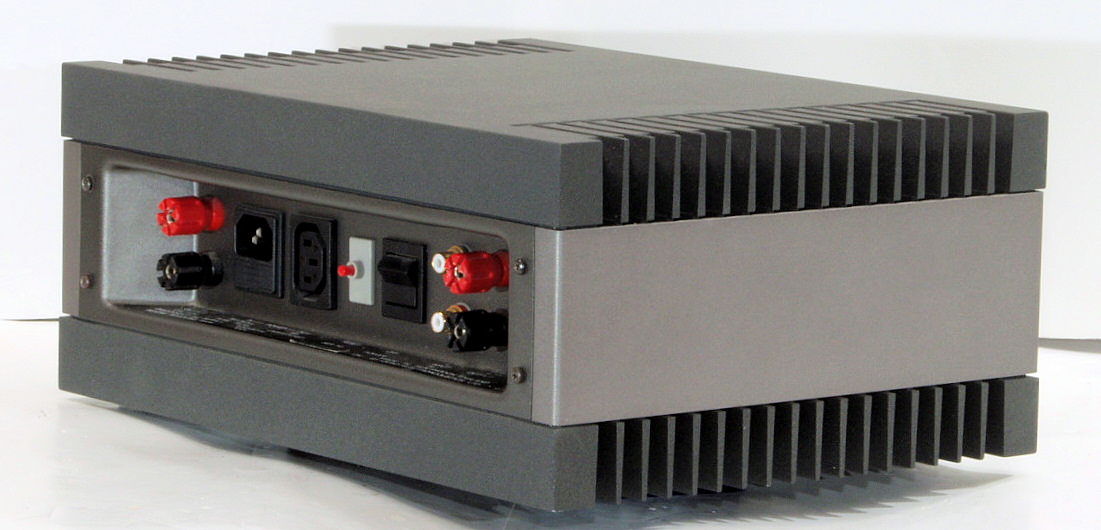

Ｃ９３．　完成、　後から見る。綺麗になって帰ります。
Ｅ．　修理前の測定
Ｅ１．　出力・歪み率測定
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）。　　　下段中右上＝周波数計。
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定。　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。
Ｅ２１．　Ｒ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０１％（測定レンジ＝０．１％）　１０００ＨＺ
Ｅ２２．　Ｒ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０１％（測定レンジ＝０．１％）　４００ＨＺ
Ｅ３１．　Ｌ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０１％（測定レンジ＝０．１％）　１０００ＨＺ
Ｅ３２．　Ｌ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０１％（測定レンジ＝０．１％）　４００ＨＺ

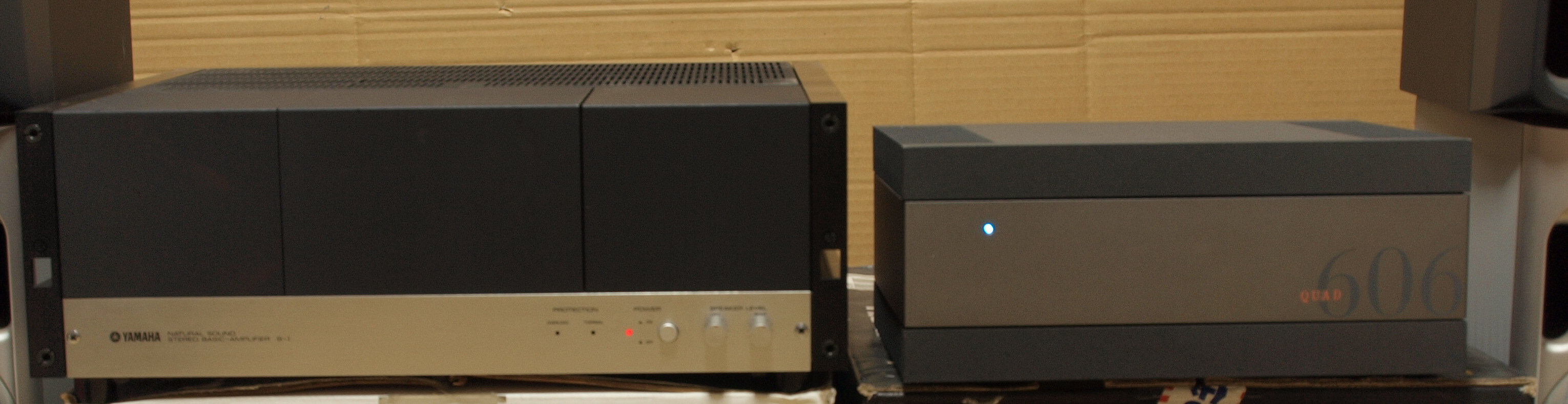

Ｅ４．　２４時間エージング中、　左＝YAMAHA　Ｂ−１．　４台目再修理
Ｓ．　ＱＵＡＤ　６０６　の仕様（マニアル・カタログより）
型式 ステレオパワーアンプ　６０６
両チャンネルを同時に駆動した場合の値です。
出力及び歪率 8Ω負荷、連続サイン波入力時、130Wまでのいかなる出力レベルにおいても
20Hz: 0.01%以下、1KHz: 0.01%以下、20KHz: 0.03%以下
周波数特性 20Hz-20KHz (-0.25dB),
13Hz-40KHz (-1.0dB)
パワーレスポンス 20Hz〜20kHz (−0.25dB)
入力感度 0.5Vrms（8Ω負荷、140W出力時）
クロストーク 100dB (100Hz), 85dB (1KHz), 65dB (10KHz)
SN比 105dB
電源入力 100V、50-60Hz。
最大消費電力 750W
ＡＣアウトレット 本体の電源ＳＷとは非連動、電力容量600W、又は６Ａまで。
外形寸法 幅321×高さ133×奥行295.5mm。
重量 12kg
価格 28万円
