| ＳＡＥ（Scientific Audio Electronics） Ｘ２５Ａ 修理記録 |
| 平成１６年５月２８日 6月3日完成 |
|
| Ａ． 修理前の状況・点検 Ａ−１． 点検中 上から見る 定格出力２５０Ｗ／８Ω＋２５０Ｗ／８Ω（１２０Ｖ） |
 |

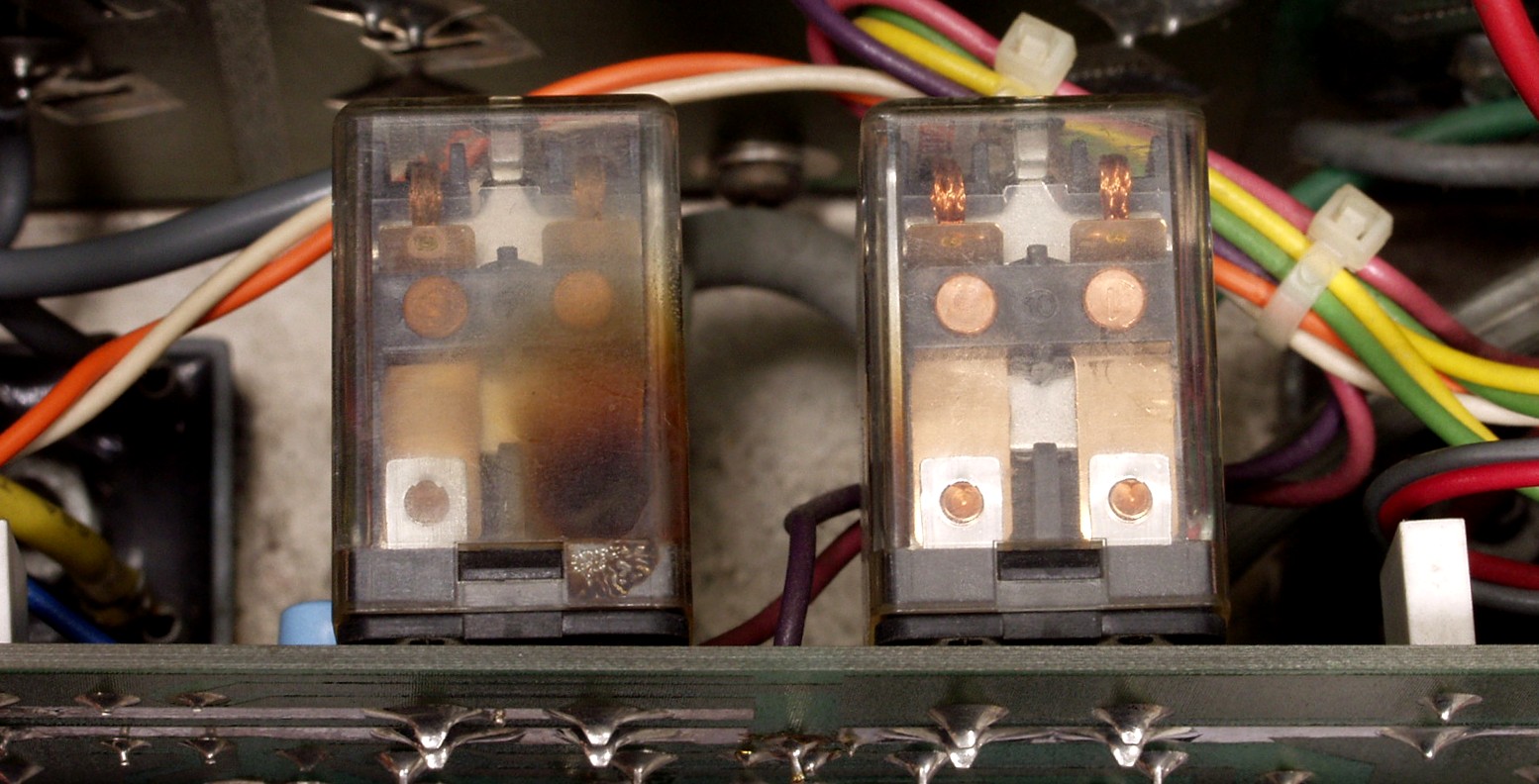

| Ａ−２． 点検中 ＤＣバランス崩れで焼損した、ＳＰ接続リレー |
 |
| Ａ−３． 点検中 終段ＴＲ（トランジスター）は全て東芝製品で片側６パラ・プシュで１２個使用 よって左右で２４個 |
 |

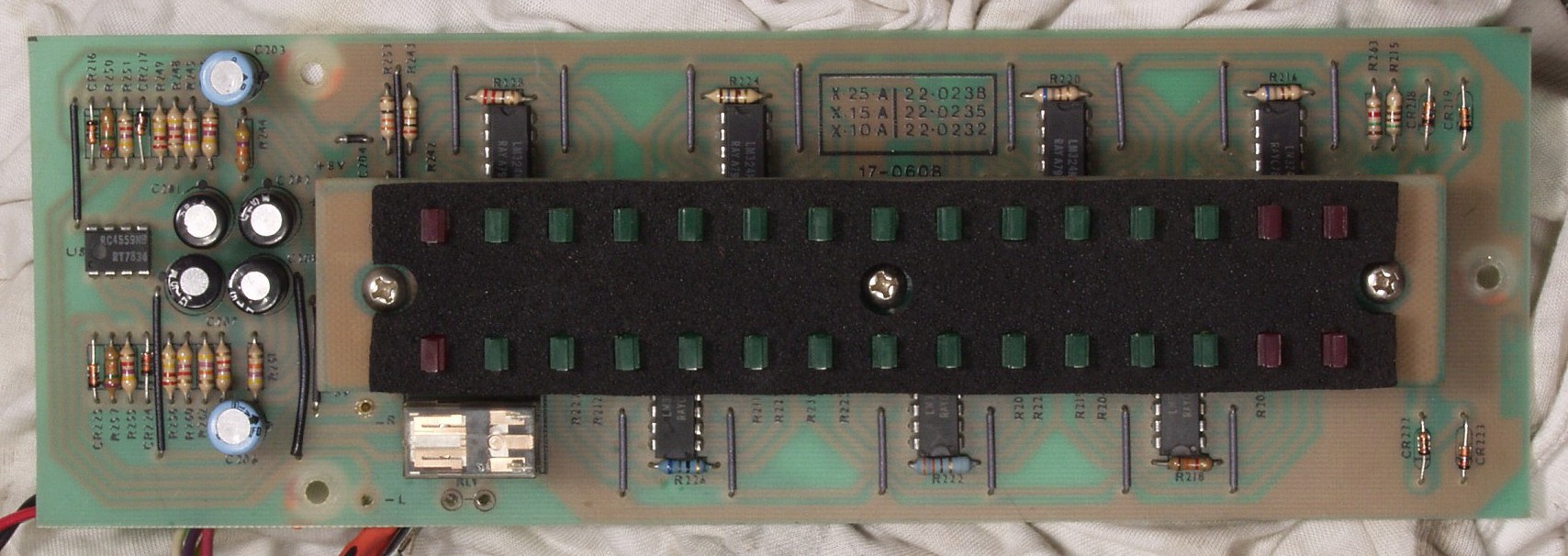

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 VU基板 |
 |
| Ｃ−１Ｂ． 修理後 VU基板 電解コンデンサー６個交換 |
| 写真紛失 |

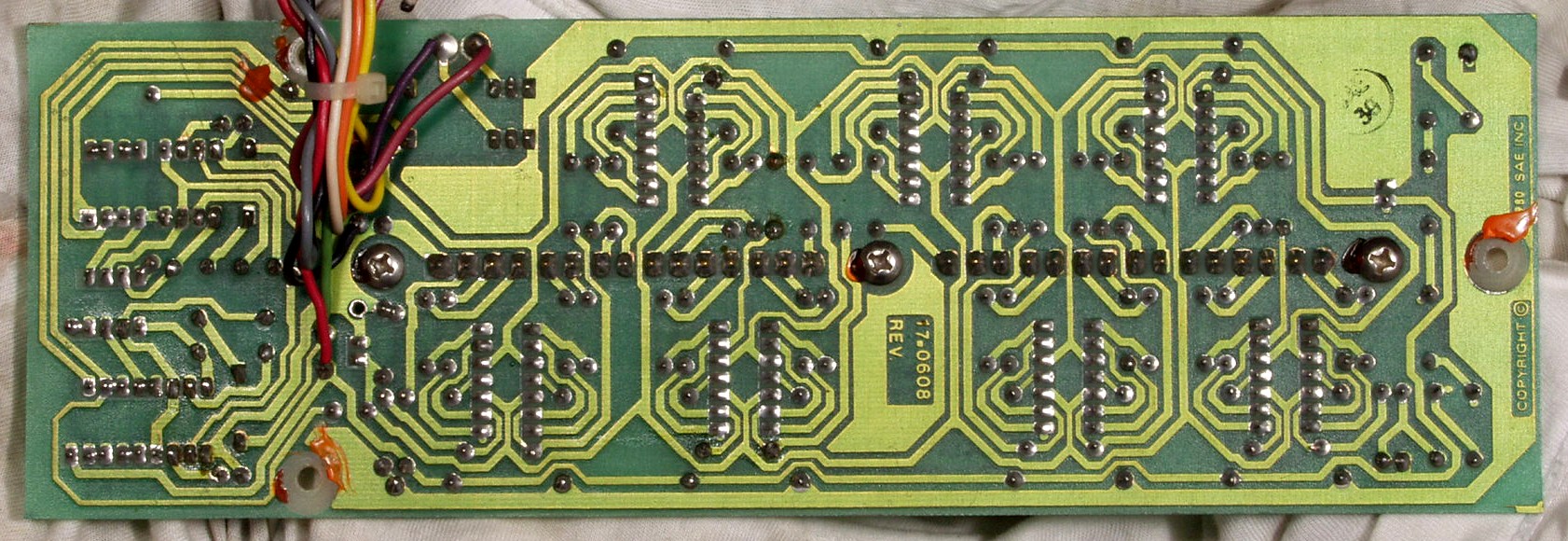

| Ｃ−１Ｃ． 修理前 上VU基板裏 |
 |

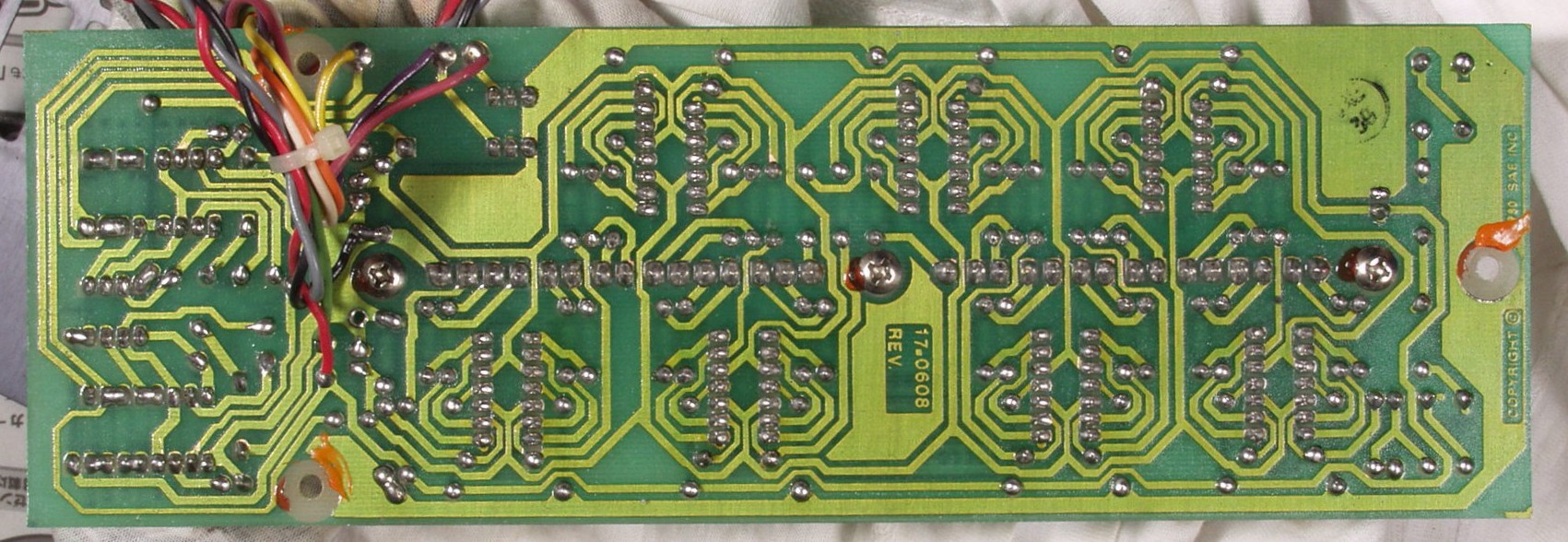

| Ｃ−１Ｄ． 修理（半田補正）後 VU基板裏 |
 |

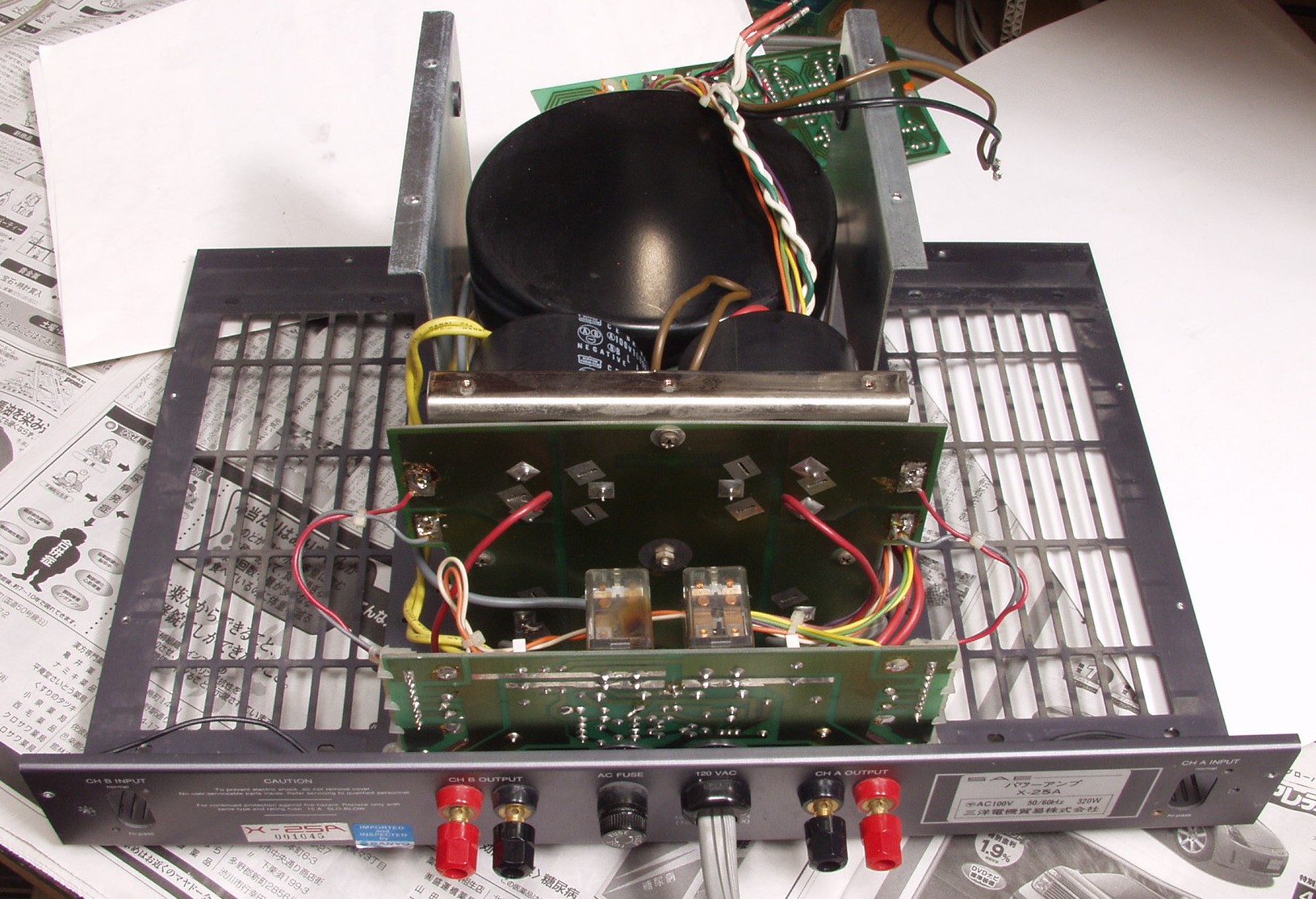

| Ｃ−２Ａ． ＳＰ接続・プロテクト基板修理中 |
 |
| Ｃ−２Ｂ． 修理前 ＳＰ接続・プロテクト基板 |
 |
| Ｃ−２Ｃ． 修理後 ＳＰ接続・プロテクト基板 電解コンデンサー６個、ＳＰ接続リレー２個交換 |
 |

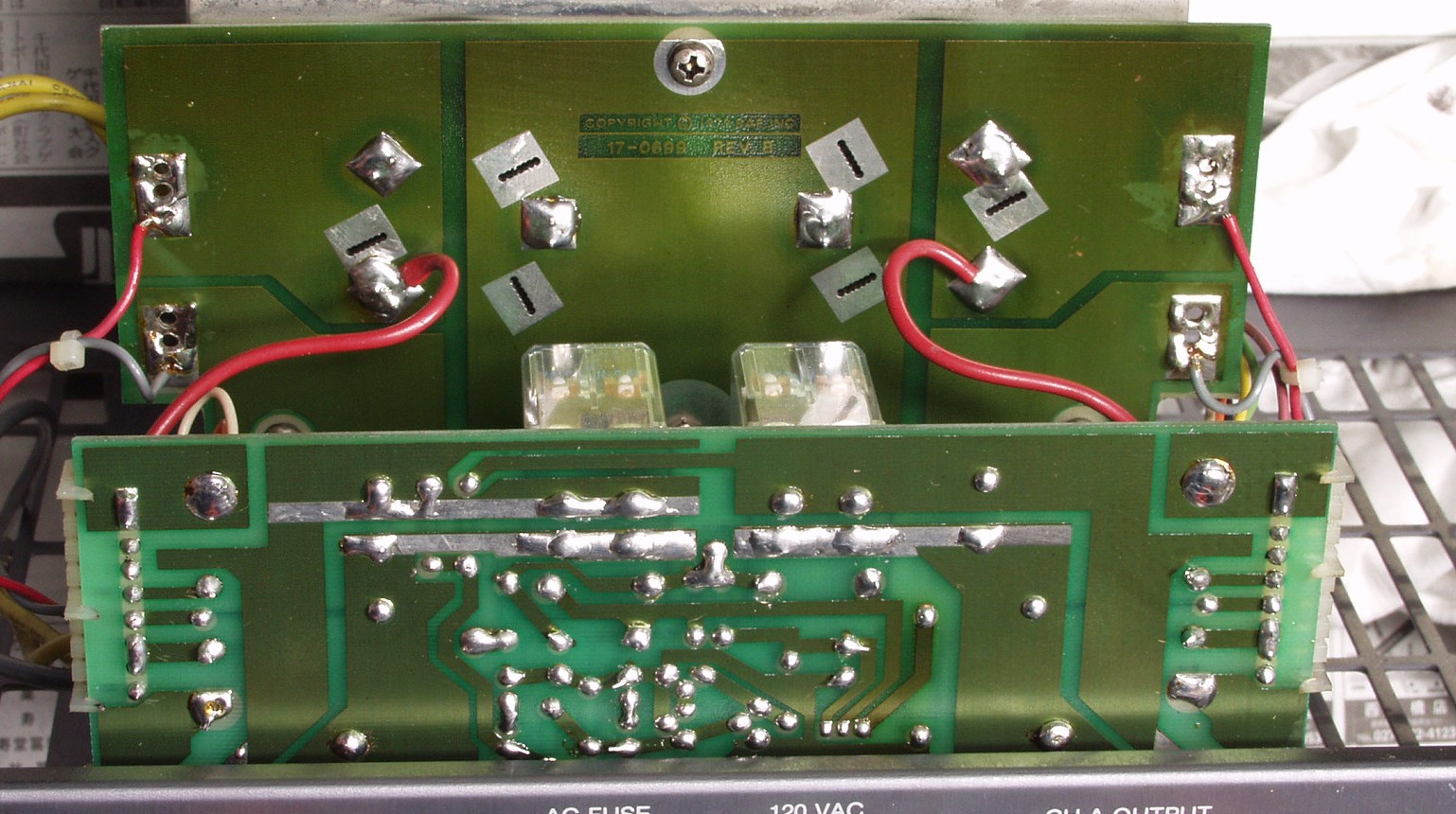

| Ｃ−２Ｄ． 修理前 ＳＰ接続・プロテクト基板裏＋電源電解コンデンサー基板裏 |
 |
| Ｃ−２Ｅ． 修理（ハンダ補正）後 ＳＰ接続・プロテクト基板裏＋電源電解コンデンサー基板裏 |
 |

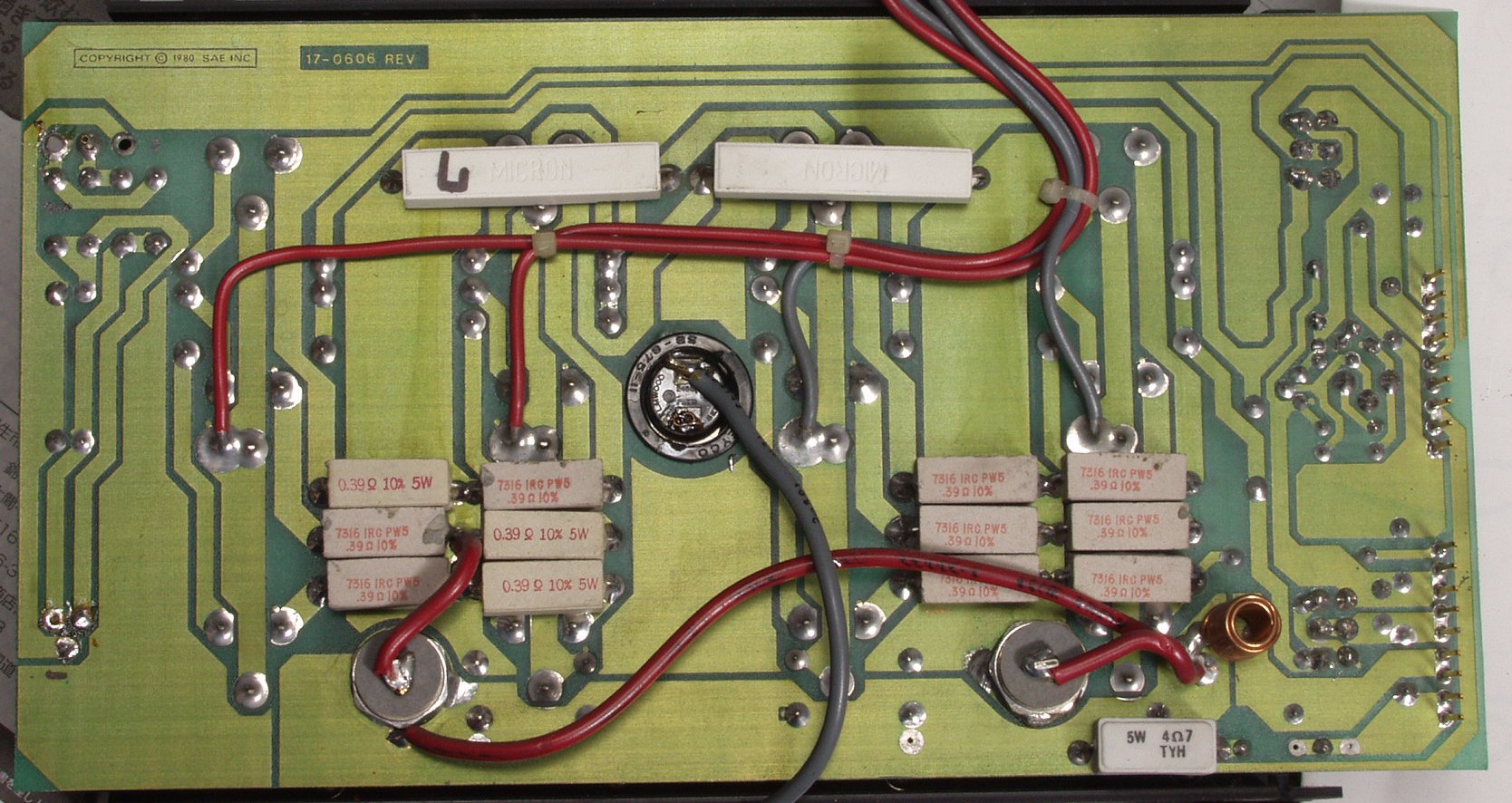

| Ｃ−３Ａ． 修理前 Ｒ側終段基板 |
 |
| Ｃ−３Ａ−１． 修理前 Ｒ側終段基板 ハンダが雑、ひげが出ている |
 |
| Ｃ−３Ｂ． 修理（半田補正）後 Ｒ側終段基板 |
 |

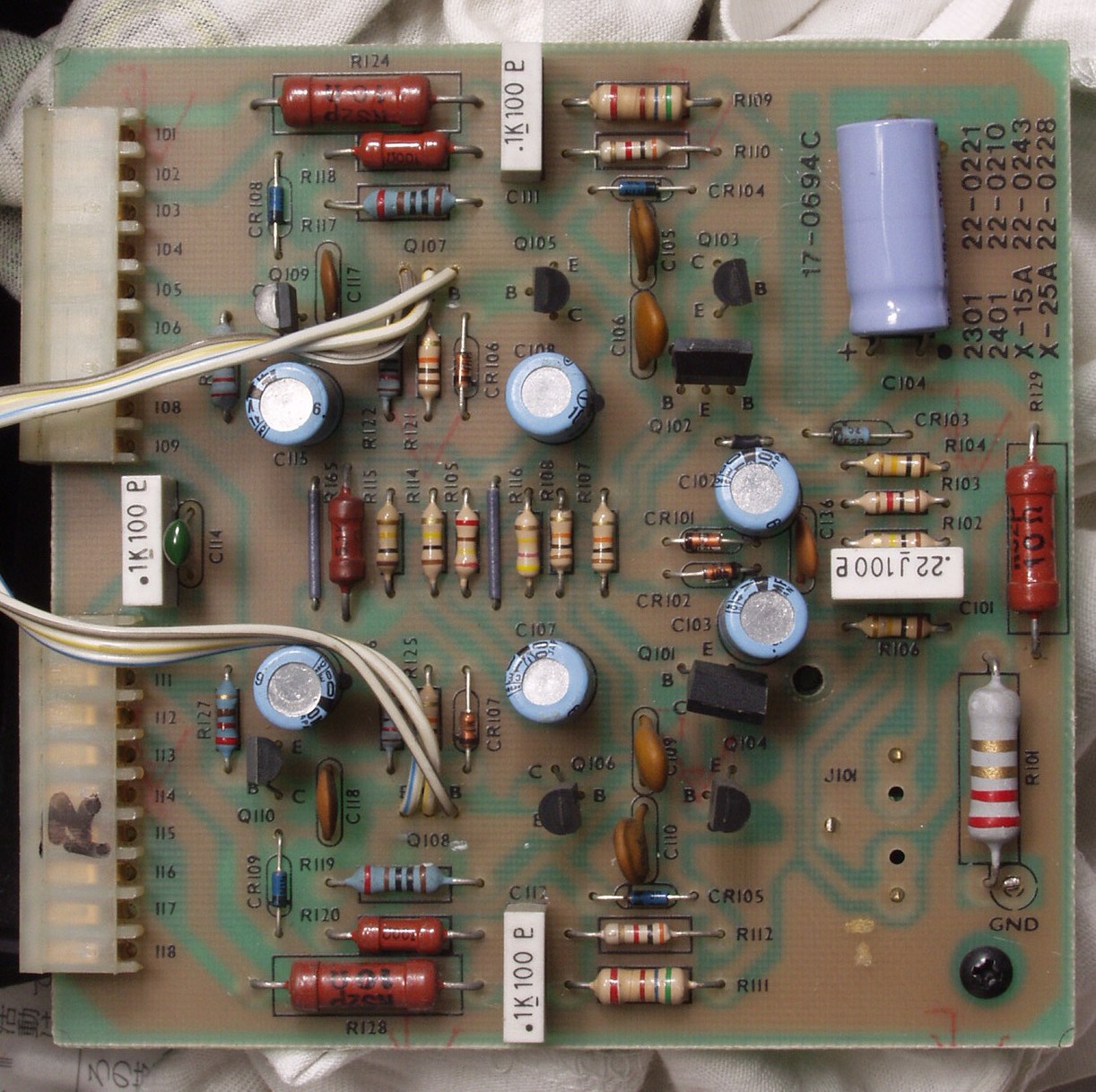

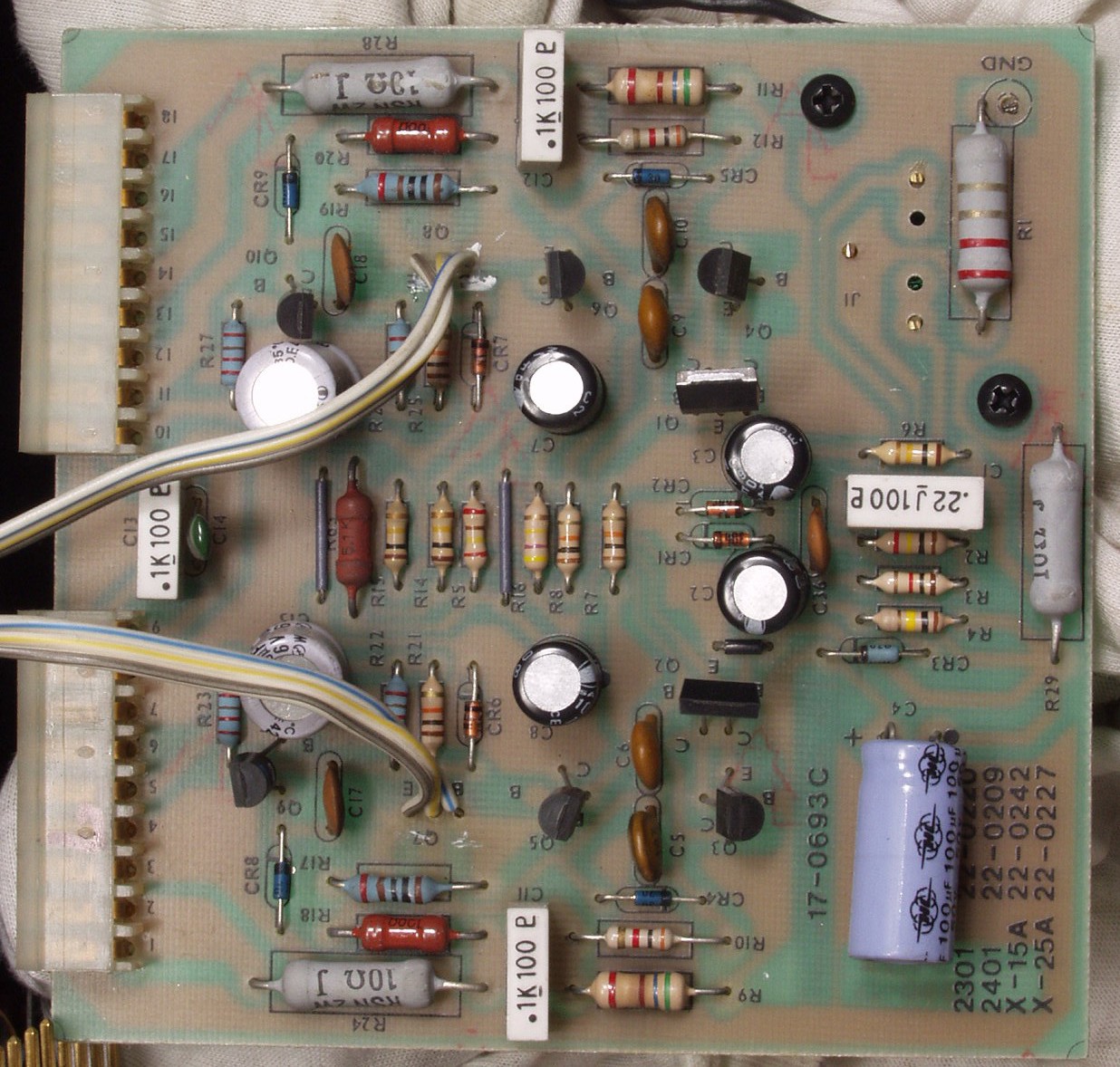

| Ｃ−３Ｃ． 修理前 Ｒ側ドライブ基板 |
 |
| Ｃ−３Ｄ． 修理後 Ｒ側ドライブ基板 電解コンデンサー７個、複合ＴＲ（トランジスター）２個交換 |
 |

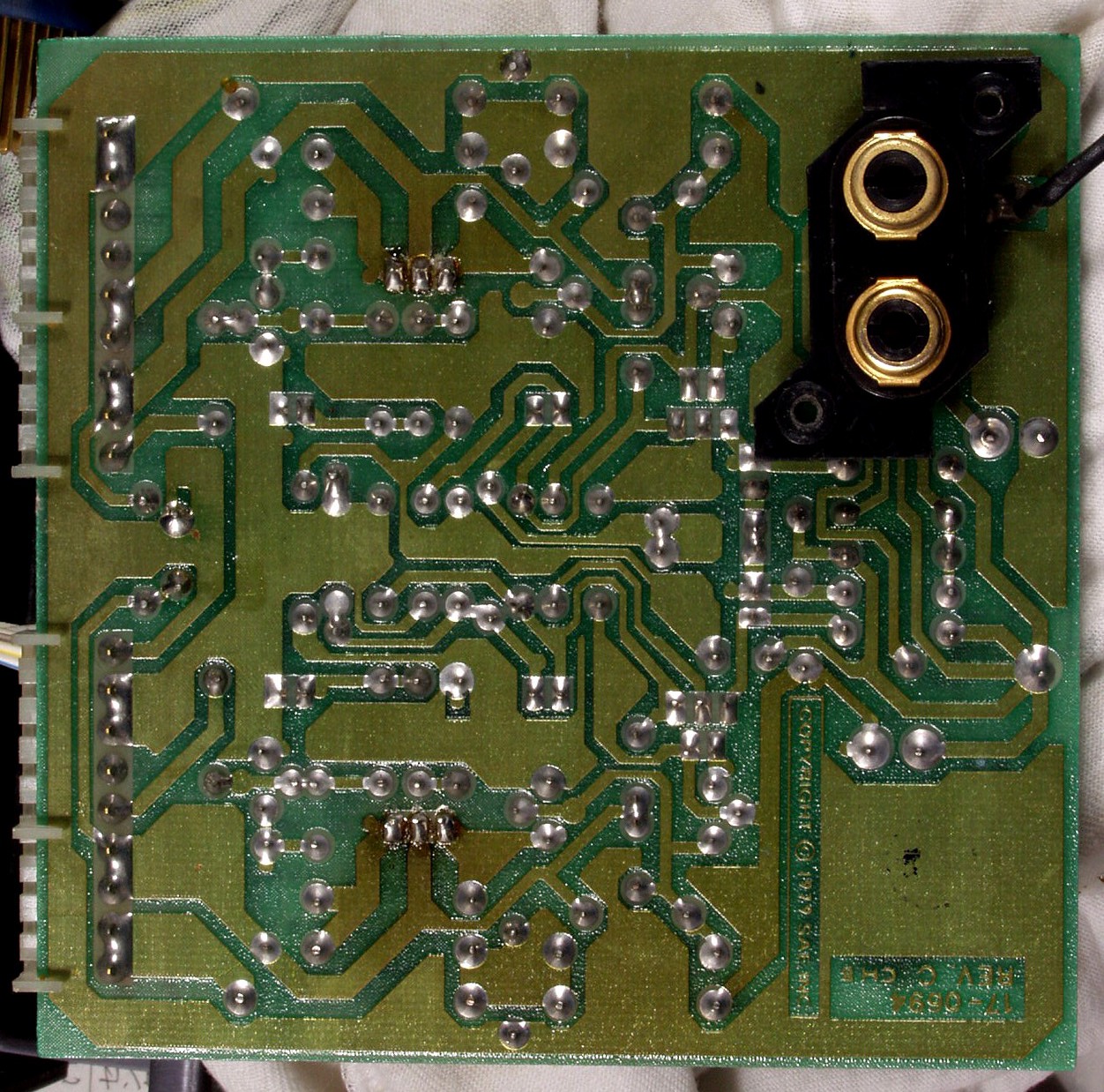

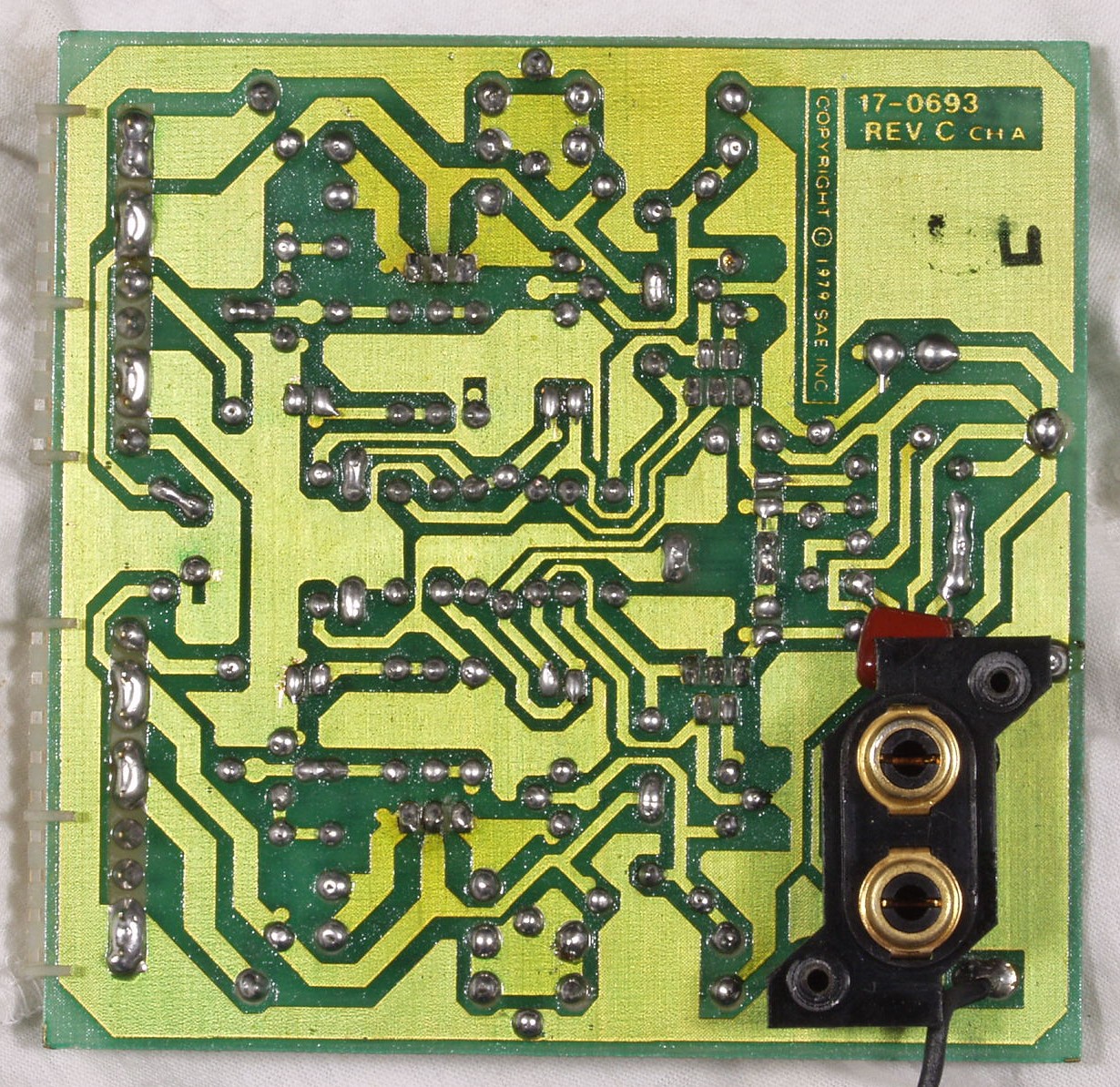

| Ｃ−３Ｅ． 修理前 Ｒ側ドライブ基板裏 |
 |
| Ｃ−３Ｆ． 修理（半田補正）後 Ｒ側ドライブ基板裏 |
 |
| Ｃ−４Ａ． 修理前 Ｌ側終段基板 |
 |
| Ｃ−４Ｂ． 修理（半田補正）後 Ｌ側終段基板 |
 |
| Ｃ−４Ｃ． 修理前 Ｌ側ドライブ基板 |
 |
| Ｃ−４Ｄ． 修理後 Ｌ側ドライブ基板 電解コンデンサー７個、複合ＴＲ（トランジスター）２個交換 |
 |

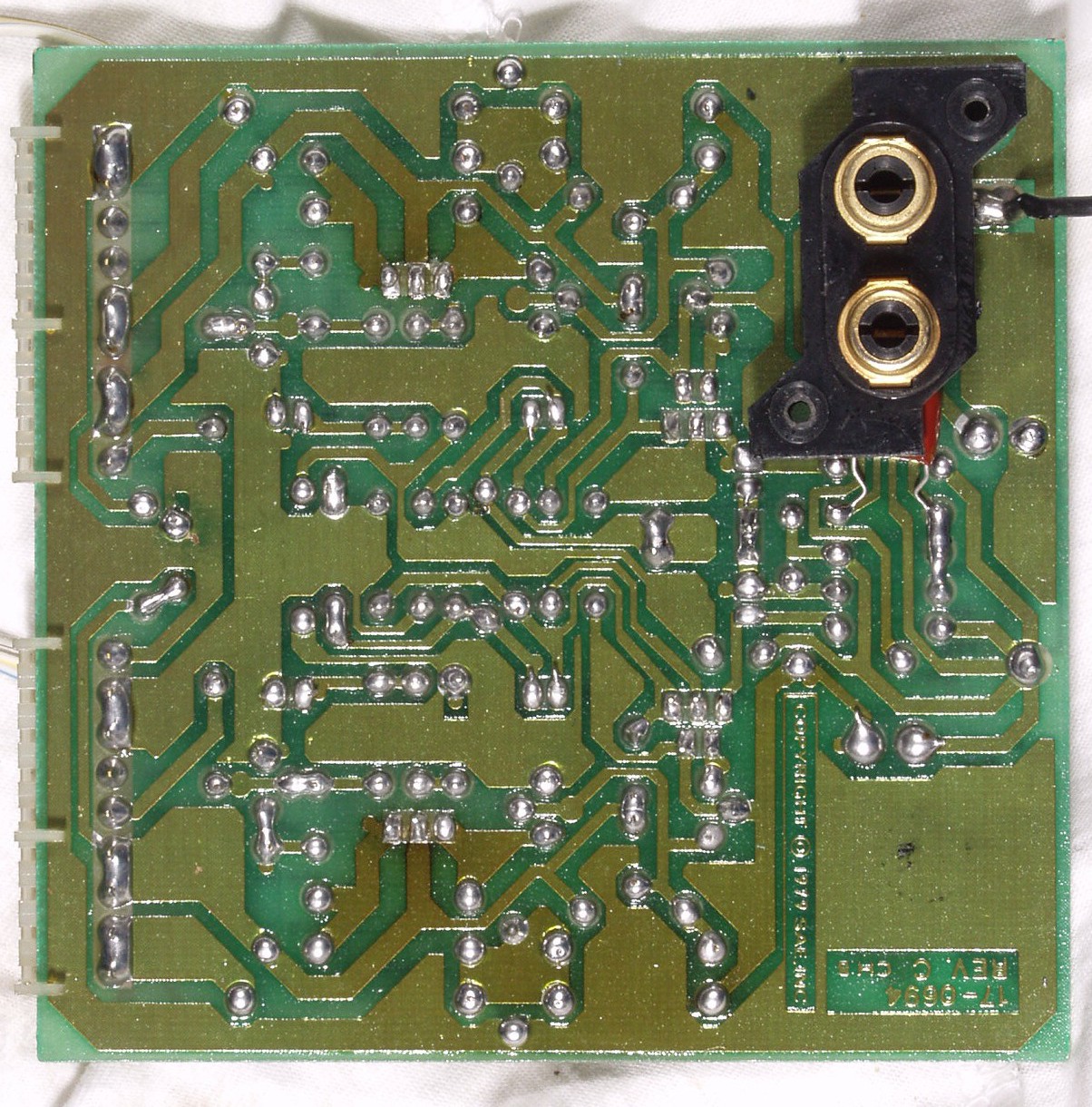

| Ｃ−４Ｅ． 修理前 Ｌ側ドライブ基板裏 |
 |
| Ｃ−４Ｆ． 修理（半田補正）後 Ｌ側ドライブ基板裏 |
 |

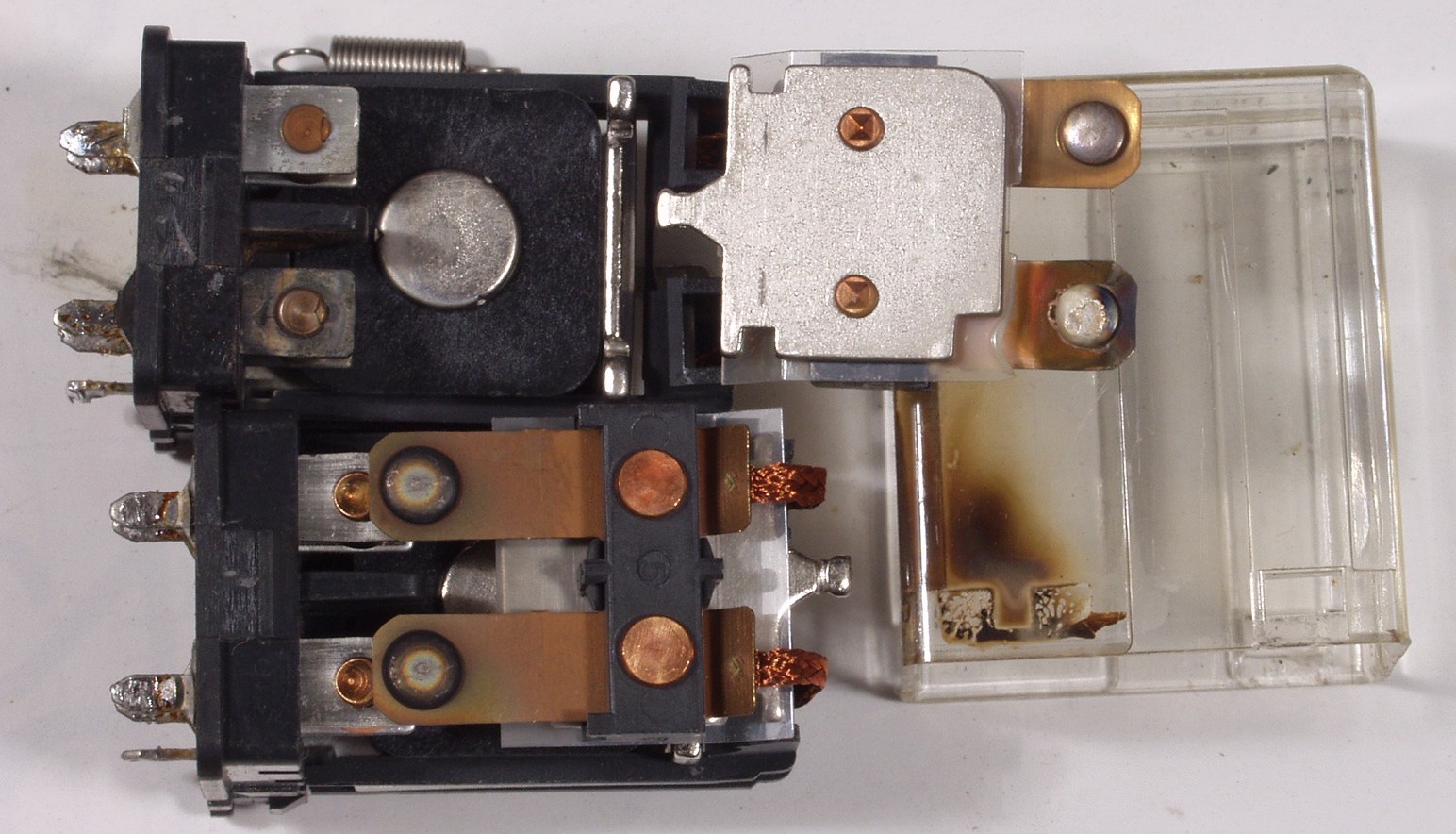

| Ｃ−５Ａ． ＳＰ接続リレーを解体する。 接点だけでなく、可動片まで熱で劣化しているのが解る |
 |

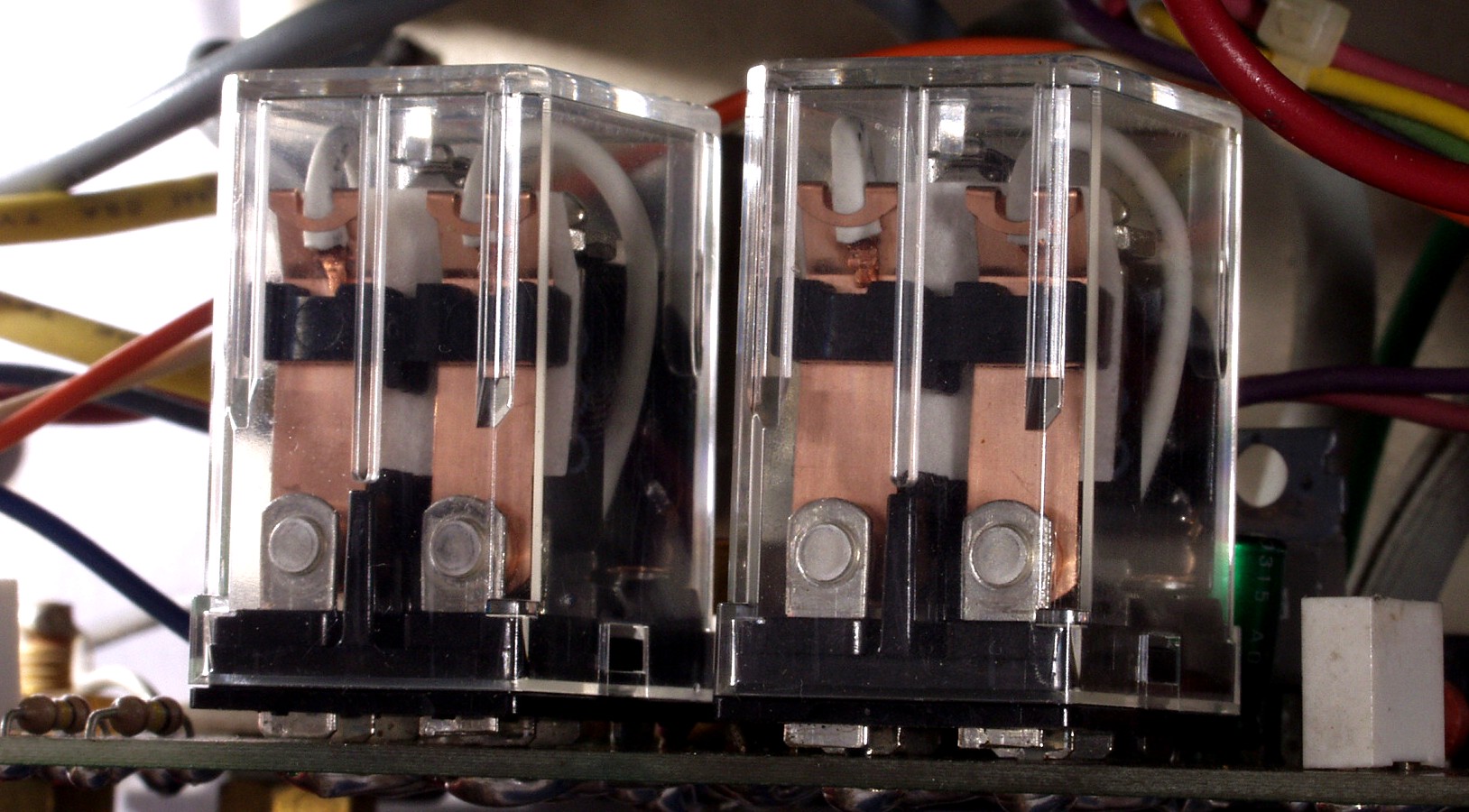

| Ｃ−５Ｂ． 交換したＳＰ接続リレー |
 |
| Ｃ−８Ｃ． 修理前 上から見る |
|
| Ｃ−８Ｄ． 修理後 上から見る |
 |

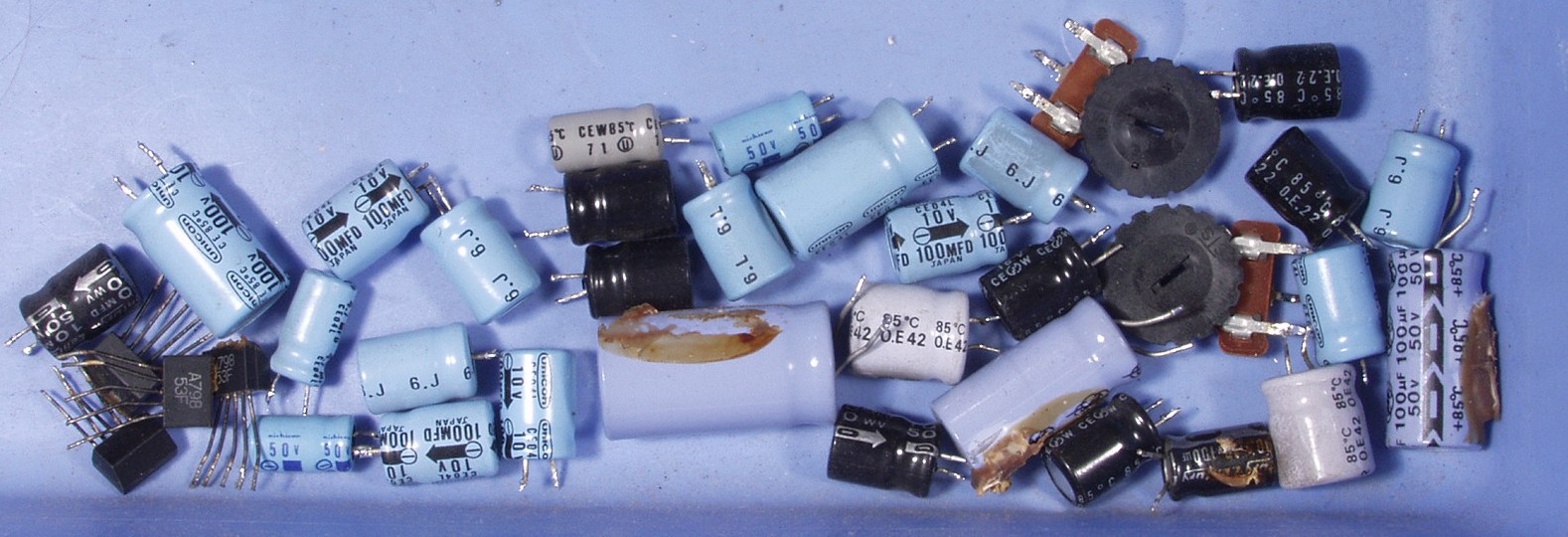

| Ｃ−９Ａ． 交換部品 |
 |
| Ｃ−ＡＡ． 終段ＴＲ（トランジスター）の止めネジの増締め |
 |

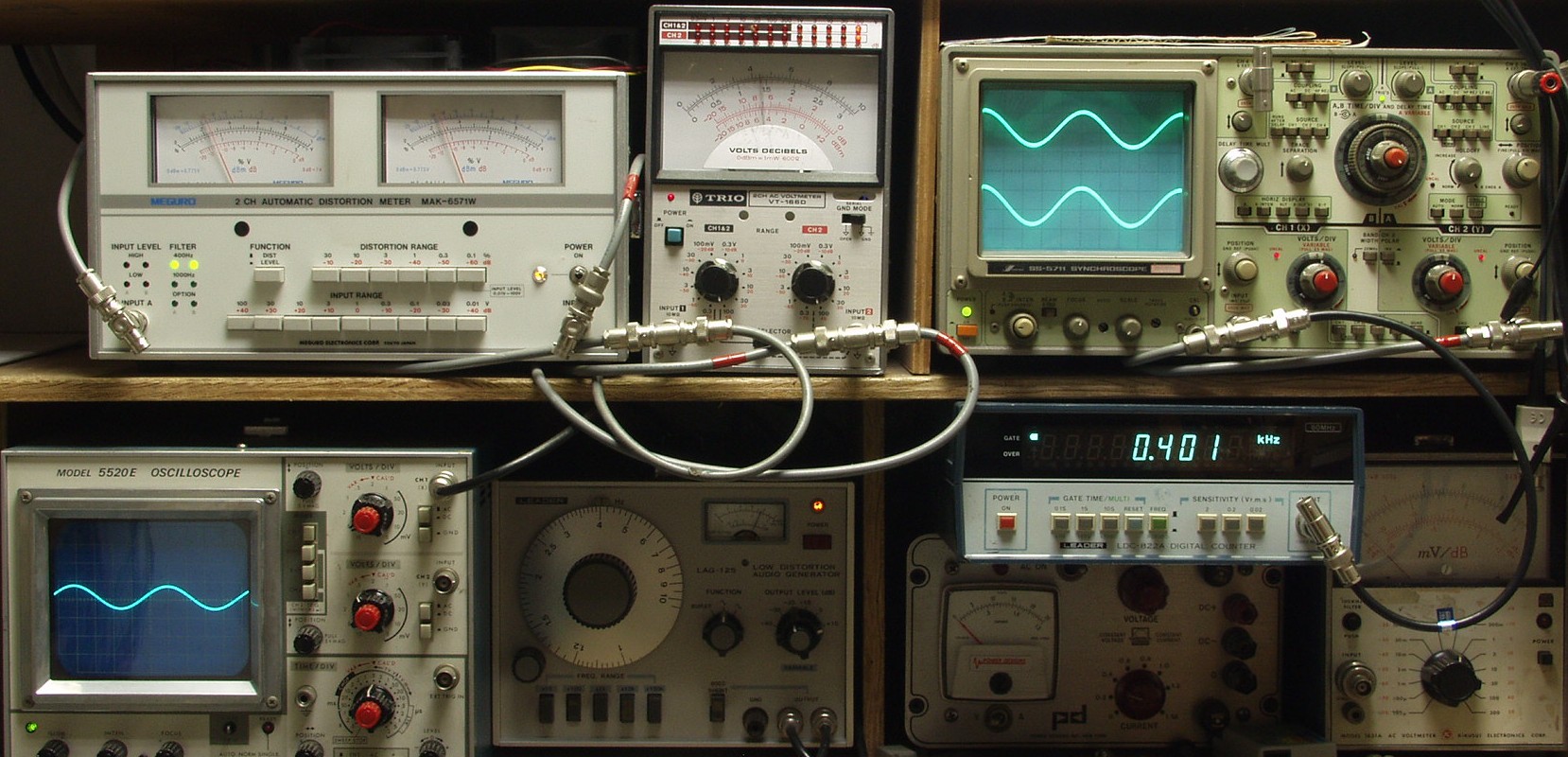

| Ｅ． 調整 Ｅ−１． 出力／歪み率測定。 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ−２Ａ． ＳＰ出力＝４２Ｖ＝２２０Ｗ ０．０４％歪み １０００ＨＺ入力 ＡＣ１００Ｖ Ｒ出力＝右＝上＝赤針、 Ｌ出力＝左＝下＝黒針、 左下のオシロが入力波形 |
 |
| Ｅ−２Ｂ． ＳＰ出力＝４２Ｖ＝２２０Ｗ ０．０５％歪み ４００ＨＺ入力 ＡＣ１００Ｖ Ｒ出力＝右＝上＝赤針、 Ｌ出力＝左＝下＝黒針、 左下のオシロが入力波形 |
 |

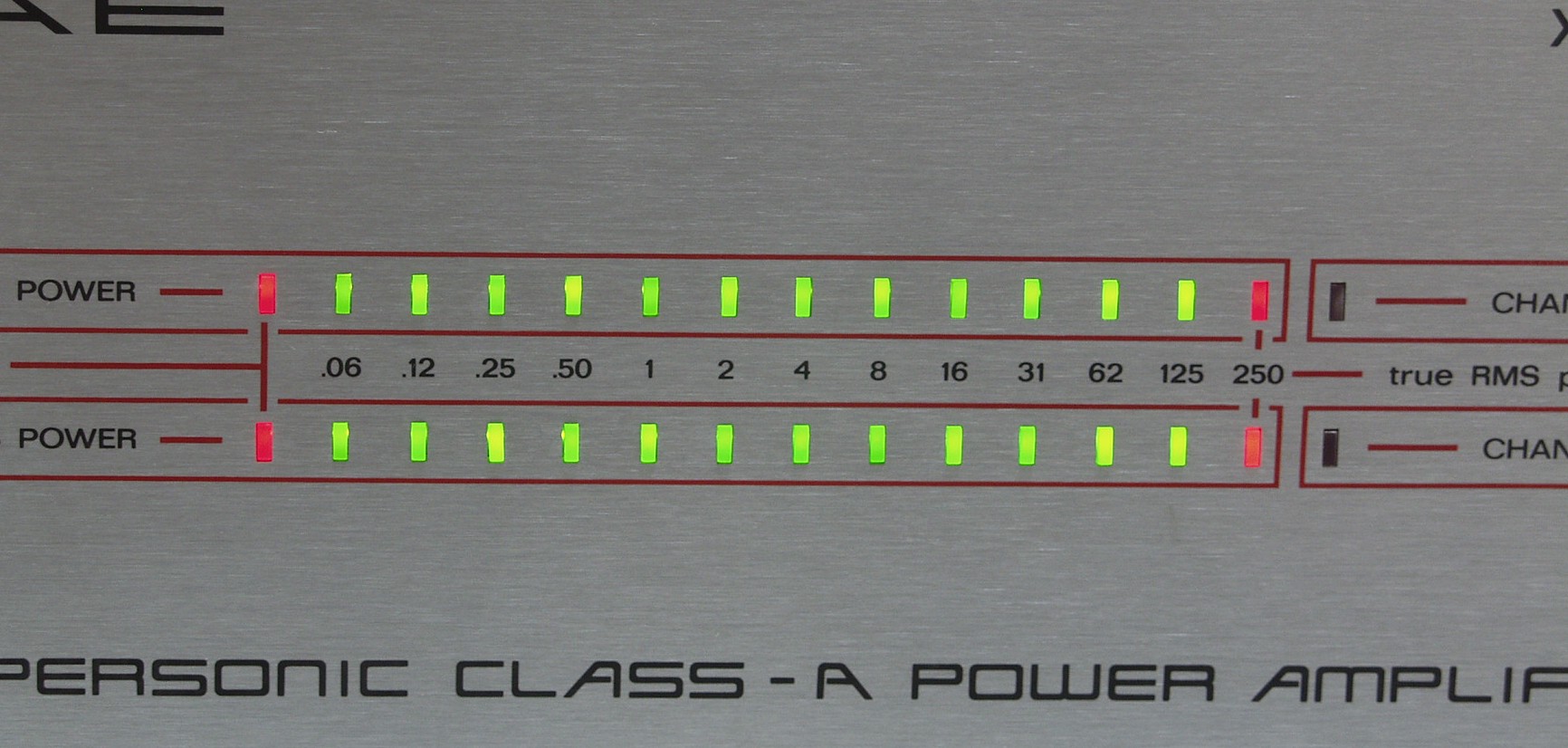

| Ｅ−３． 表示ＶＵ−ＬＥＤの点検 更に入力する２５０Ｗ、及びオーバーＬＥＤが付く |
 |
| Ｅ−４． 完成 ２４時間エージング |
 |
