Ｍａｒａｎｔｚ　５００．　再修理記録

前回修理　平成１５年３月１８日到着　８月６日完成。 平成２３年５月４日到着　　平成２４年３月７日完成。

Ａ．　修理前の状況 マランツ ５００が故障しました（Ｌ側フューズが飛ぶ） Ｂ．　症状、原因 Ｌ側終段ＴＲ（トランジスター）短絡 Ｔ．　ユーザよりの部品とり用＃５００点検 喫煙者の使用でタバコのヤニだらけ！ Ｃ．　修理状況 片側終段ＴＲ（トランジスター）交換。 プリ ドライブＴＲ（トランジスター）交換。 Ｄ．　使用部品 終段ＴＲ（トランジスター）　　　　　　　８個。 プリ ドライブＴＲ（トランジスター）　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　５０，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｓ．　Ｍａｒａｎｔｚ　Model５００　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　Ｌ側（Ａ）終段ＴＲ（トランジスター）焼損短絡、前回の短絡故障で、ストレスを受けていたのでしょう？ 　　　　　　　　　　　　　　　　部品取り用＃５００より、終段ＴＲ（トランジスター）を選別して交換する。 　　　　　　　　　　　　　　　　ユーザーの希望で、真ん中のモールド型プリ ドライブＴＲ（トランジスター）も交換する。

Ｔ．　ユーザよりの部品とり用＃５００点検 Ｔ１１．　点検中　上から見る、　タバコのヤニで黄色変化。

Ｔ１２．　点検中　ドライブ基板を取り外し、上から見る。白色アルミ板が黄色変化。

Ｔ１３．　点検中　下から見る。

Ｔ２１．　点検中　　Ｒ側（Ｂ）終段ＴＲ（トランジスター）、（Ｂ）＝Ｂａｃｋ＝後側。

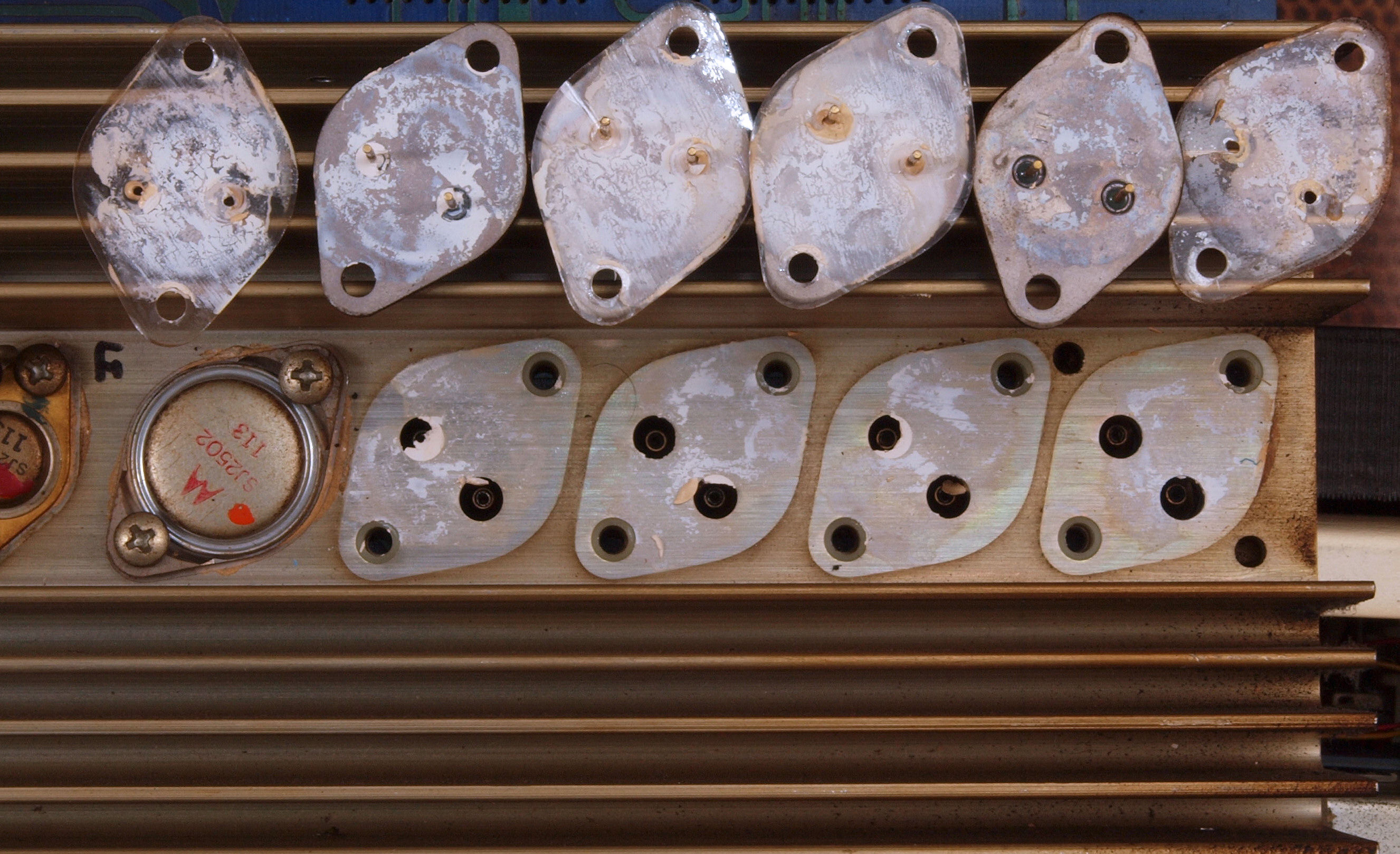

Ｔ２１２．　点検中　　Ｒ側（Ｂ）終段ＴＲ（トランジスター）、　ＳＪ２５００。 　　　　　　　　　　　　　色マーカの意味。　赤→ｈｆｅ＝３０〜４９、　橙→ｈｆｅ＝５０〜６９、　黄→ｈｆｅ＝７０〜９９、　緑→ｈｆｅ＝１００Ｕｐ。

Ｔ２１３．　点検中　　Ｒ側（Ｂ）終段ＴＲ（トランジスター）、　ＳＪ２５００　取り付け状態を見る。

Ｔ２１４．　点検中　　Ｒ側（Ｂ）終段ＴＲ（トランジスター）、　ＳＪ２５０１。 　　　　　　　　　　　　　色マーカの意味。　赤→ｈｆｅ＝３０〜４９、　橙→ｈｆｅ＝５０〜６９、　黄→ｈｆｅ＝７０〜９９、　緑→ｈｆｅ＝１００Ｕｐ。

Ｔ２１５．　点検中　　Ｒ側（Ｂ）終段ＴＲ（トランジスター）、　ＳＪ２５０１　取り付け状態を見る。

Ｔ２２．　点検中　　Ｒ側（Ｂ）終段ＴＲ（トランジスター）基板裏

Ｔ３１．　点検中　　Ｌ側（Ｆ）終段ＴＲ（トランジスター）、（Ｆ）＝Ｆｒｏｎｔ＝前側。

Ｔ３１２．　点検中　　Ｌ側（Ｆ）終段ＴＲ（トランジスター）、　ＳＪ２５００。 　　　　　　　　　　　　　色マーカの意味。　赤→ｈｆｅ＝３０〜４９、　橙→ｈｆｅ＝５０〜６９、　黄→ｈｆｅ＝７０〜９９、　緑→ｈｆｅ＝１００Ｕｐ。

Ｔ３１３．　点検中　　Ｌ側（Ｆ）終段ＴＲ（トランジスター）、　ＳＪ２５００　取り付け状態を見る。

Ｔ３１４．　点検中　　Ｌ側（Ｆ）終段ＴＲ（トランジスター）、　ＳＪ２５０１。 　　　　　　　　　　　　　色マーカの意味。　赤→ｈｆｅ＝３０〜４９、　橙→ｈｆｅ＝５０〜６９、　黄→ｈｆｅ＝７０〜９９、　緑→ｈｆｅ＝１００Ｕｐ。

Ｔ３１５．　点検中　　Ｌ側（Ｆ）終段ＴＲ（トランジスター）、　ＳＪ２５０１　取り付け状態を見る。

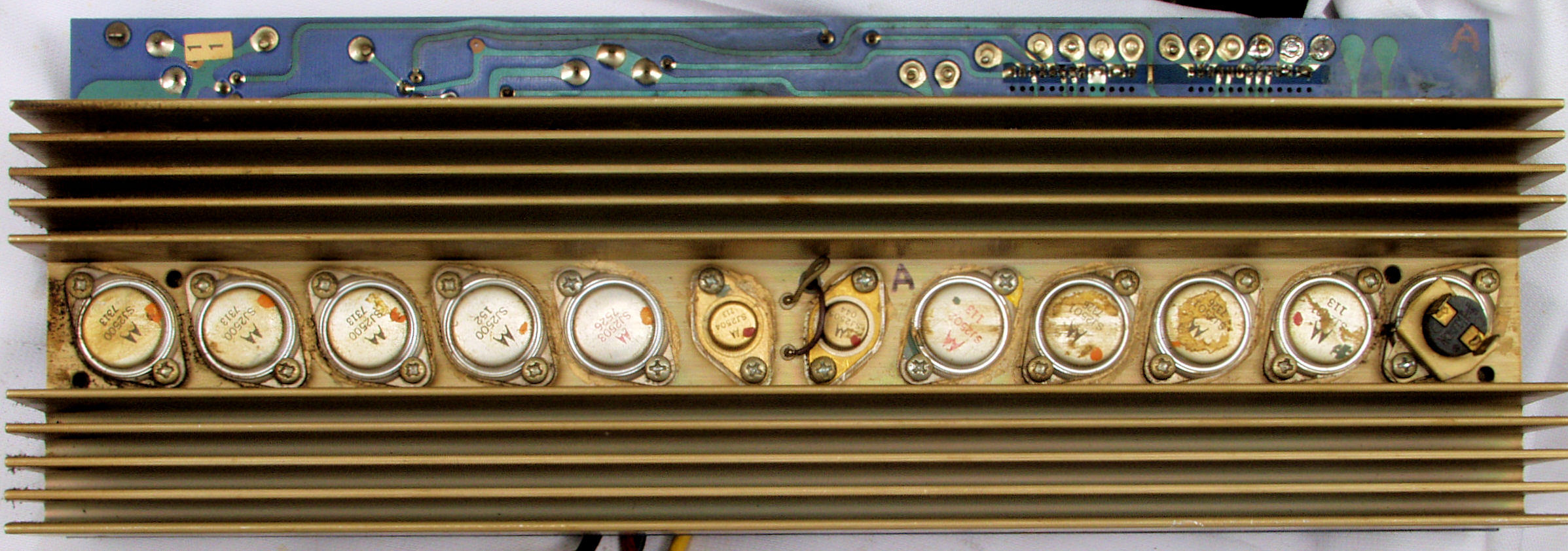

Ｔ３２．　点検中　　Ｌ側（Ａ）終段ＴＲ（トランジスター）基板裏

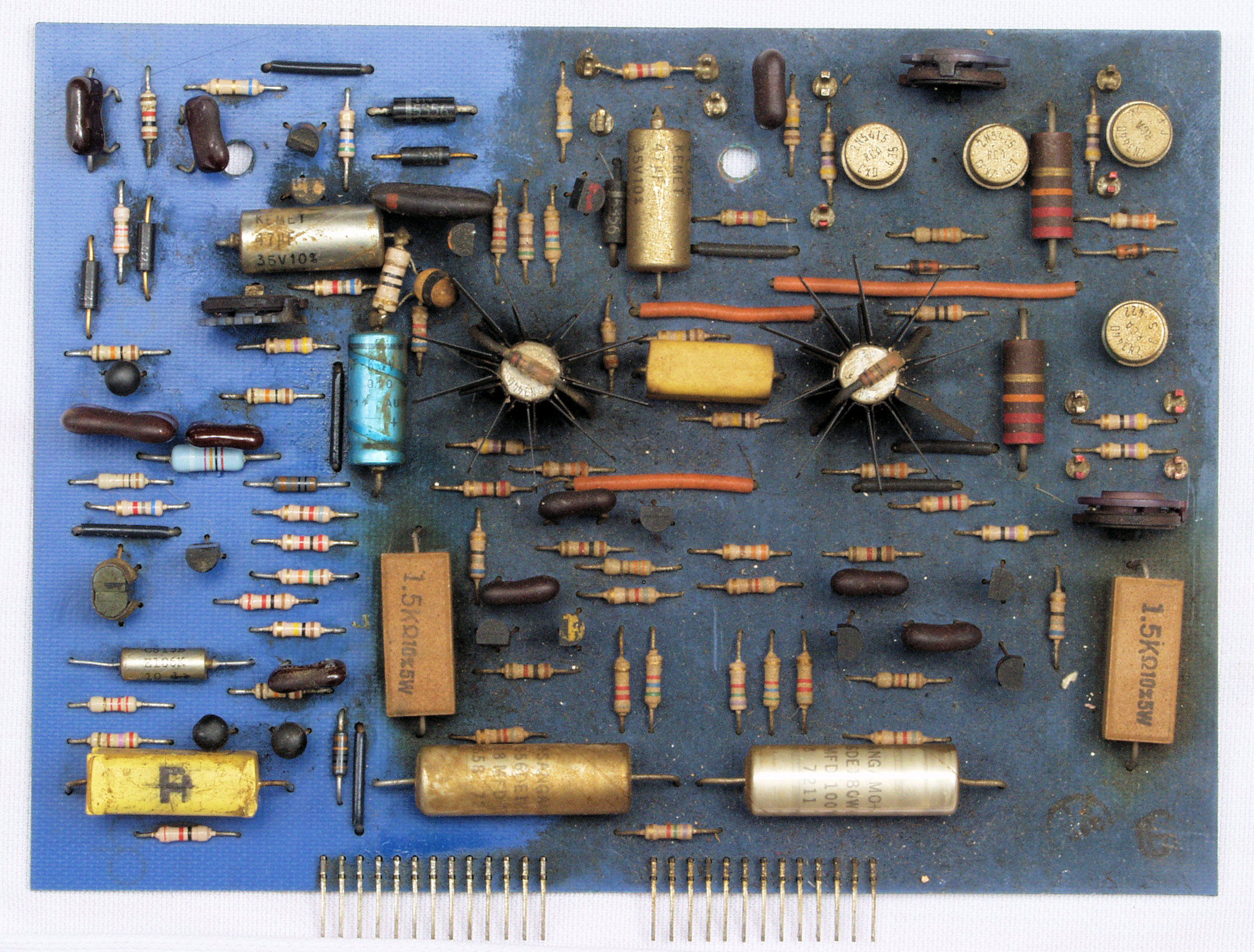

Ｔ４１．　点検中　Ｒ側（Ｂ）ドライバー基板、　タバコのヤニで埃が凝固付着。

Ｔ４２．　点検中　Ｒ側（Ｂ）ドライバー基板、　タバコのヤニで埃が凝固付着を右側のみ落とす。

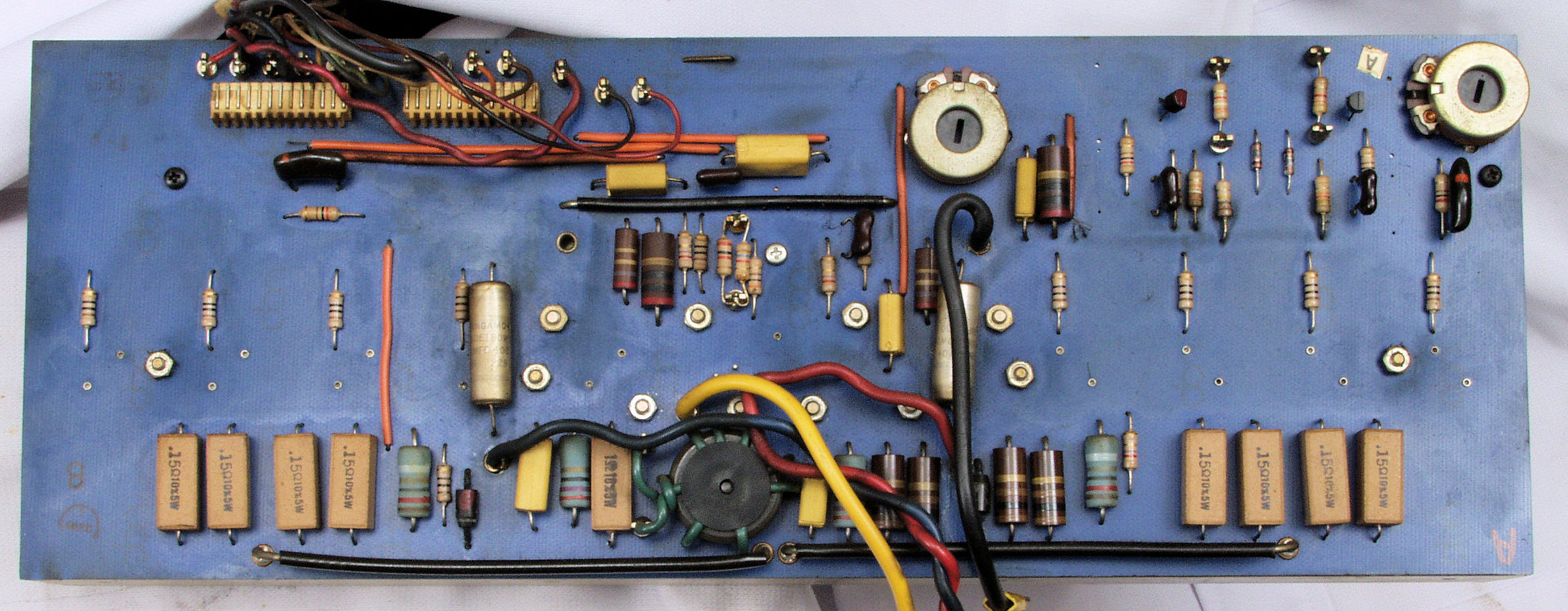

Ｔ４３．　点検中　Ｌ側（Ａ）ドライバー基板裏

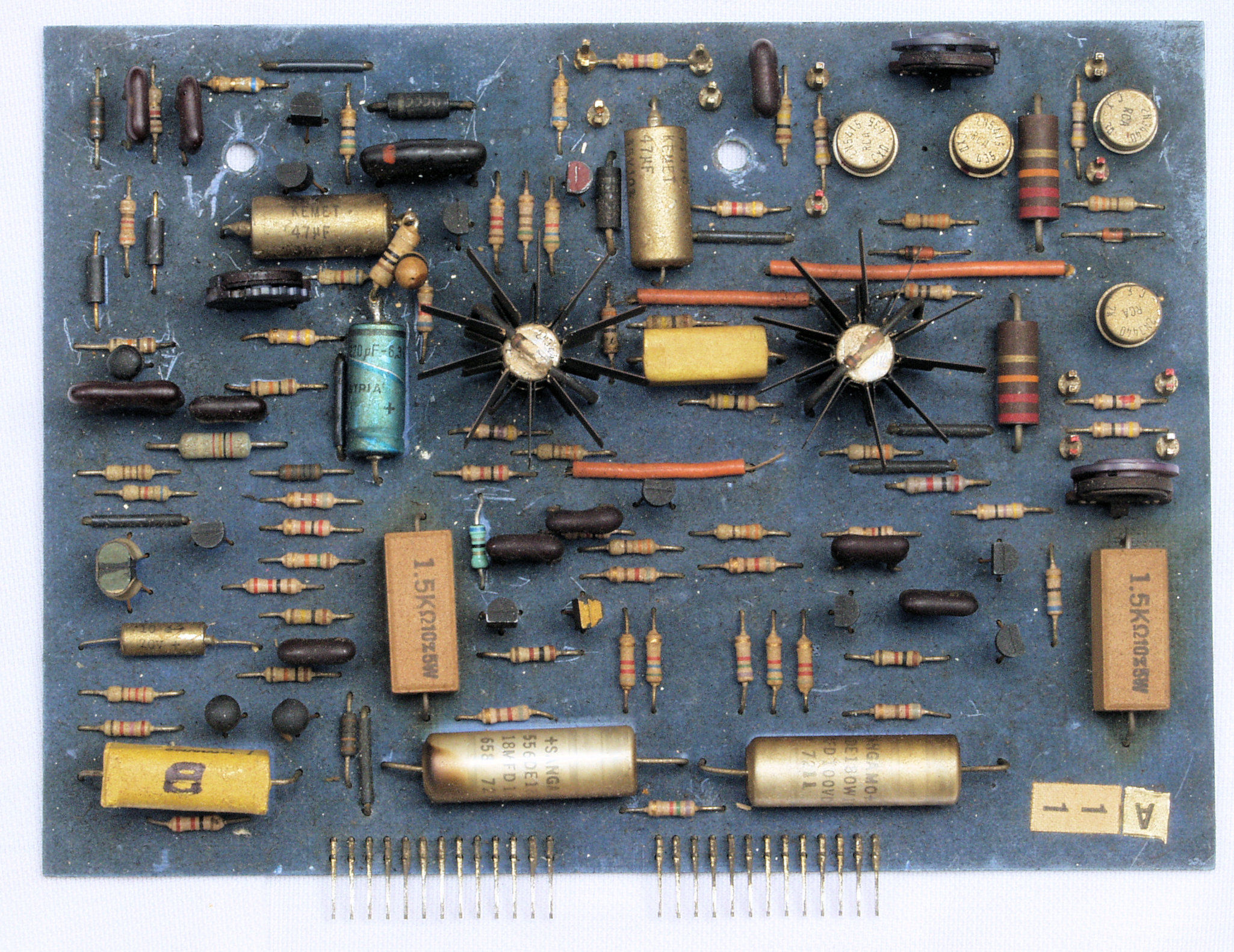

Ｔ５１．　点検中　Ｌ側（Ｆ）ドライバー基板、　タバコのヤニで埃が凝固付着。

Ｔ５２．　点検中　Ｌ側（Ｆ）ドライバー基板、　タバコのヤニで埃が凝固付着を左側のみ落とす。

Ｔ５３．　点検中　Ｌ側（Ｆ）ドライバー基板裏。

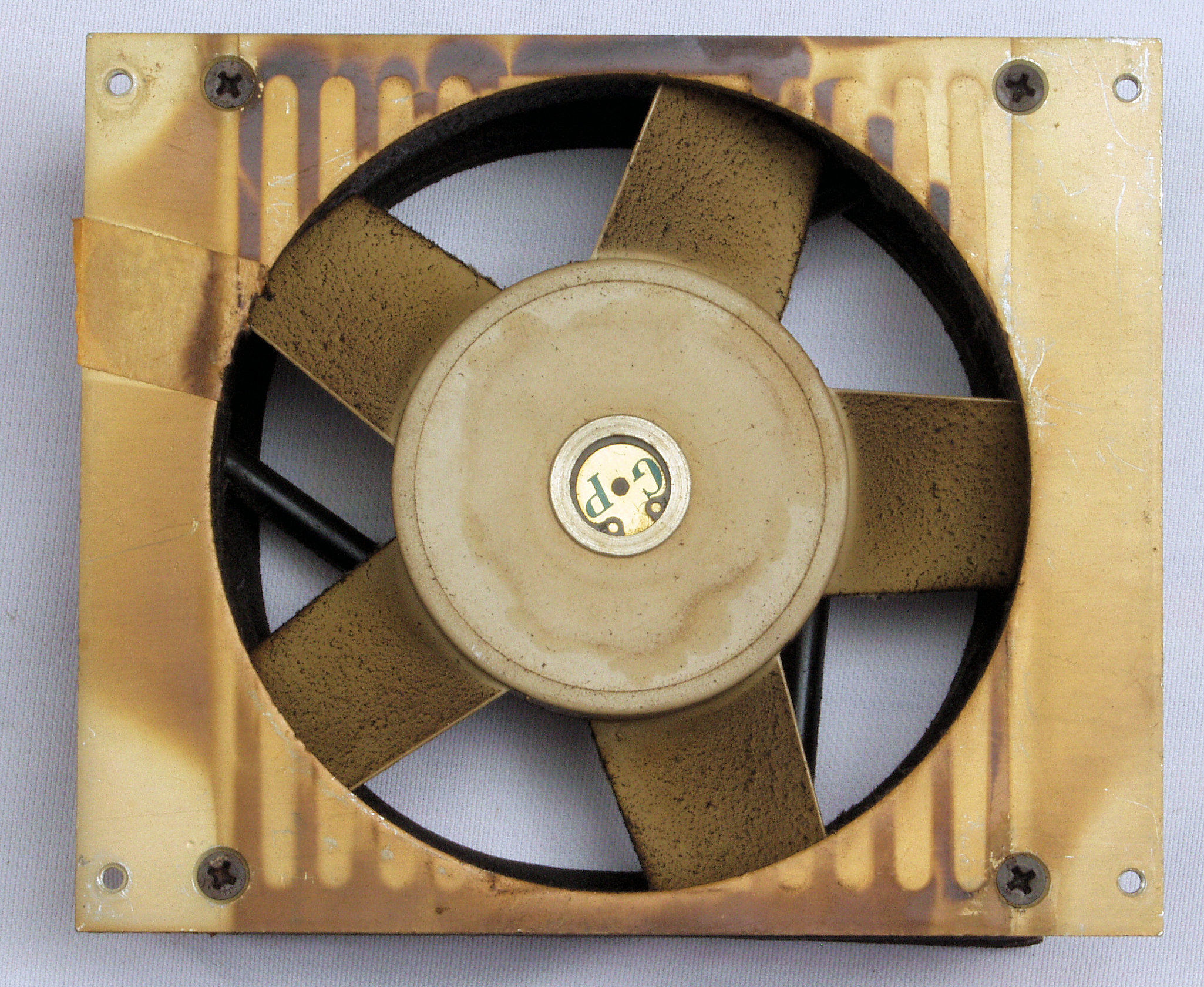

Ｔ６１．　点検中　終段ＴＲ（トランジスター）放熱器冷却ファン。

Ｔ６２．　点検中　終段ＴＲ（トランジスター）放熱器冷却ファン裏側。

Ｃ．　修理状況 Ｃ１１．　修理中　　部品とり器から終段ＴＲ（トランジスター）を取り出し、IC=１A時のＩＢを選別して使用する。 　　　　　　　　　　　　　「ＳＪ２５００＝６０」を４個、　「ＳＪ２５０１＝５２」を４個使用する。　経年変化で色マーカは当てにならない！ 　　　　　　　　　　　　　色マーカの意味。　赤→ｈｆｅ＝３０〜４９、　橙→ｈｆｅ＝５０〜６９、　黄→ｈｆｅ＝７０〜９９、　緑→ｈｆｅ＝１００Ｕｐ。

Ｃ１２．　Ｌ側（Ａ）終段ＴＲ（トランジスター）焼損短絡、前回の短絡故障で、ストレスを受けていたのでしょう？ 　　　　　　　　　　　　　　　　部品取り用＃５００より、終段ＴＲ（トランジスター）を選別して交換する。 　　　　　　　　　　　　　　　　ユーザーの希望で、真ん中のモールド型プリ ドライブＴＲ（トランジスター）も交換する。

Ｃ１２．　修理後　Ｌ側（Ａ）終段ＴＲ（トランジスター）。

１３．　修理後　Ｌ側（Ａ）終段ＴＲ（トランジスター）、　左側。

１４．　修理後　Ｌ側（Ａ）終段ＴＲ（トランジスター）、　右側。

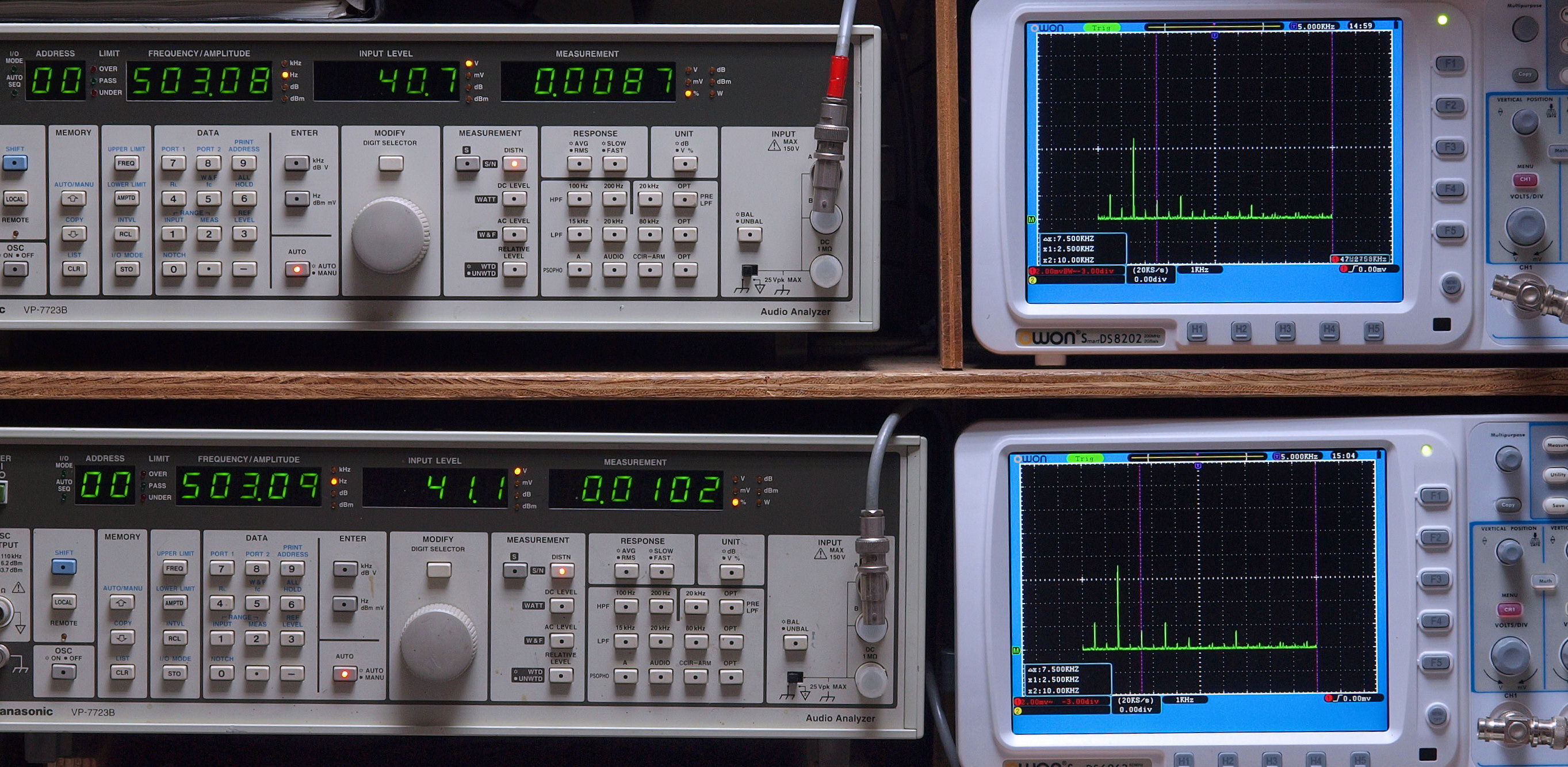

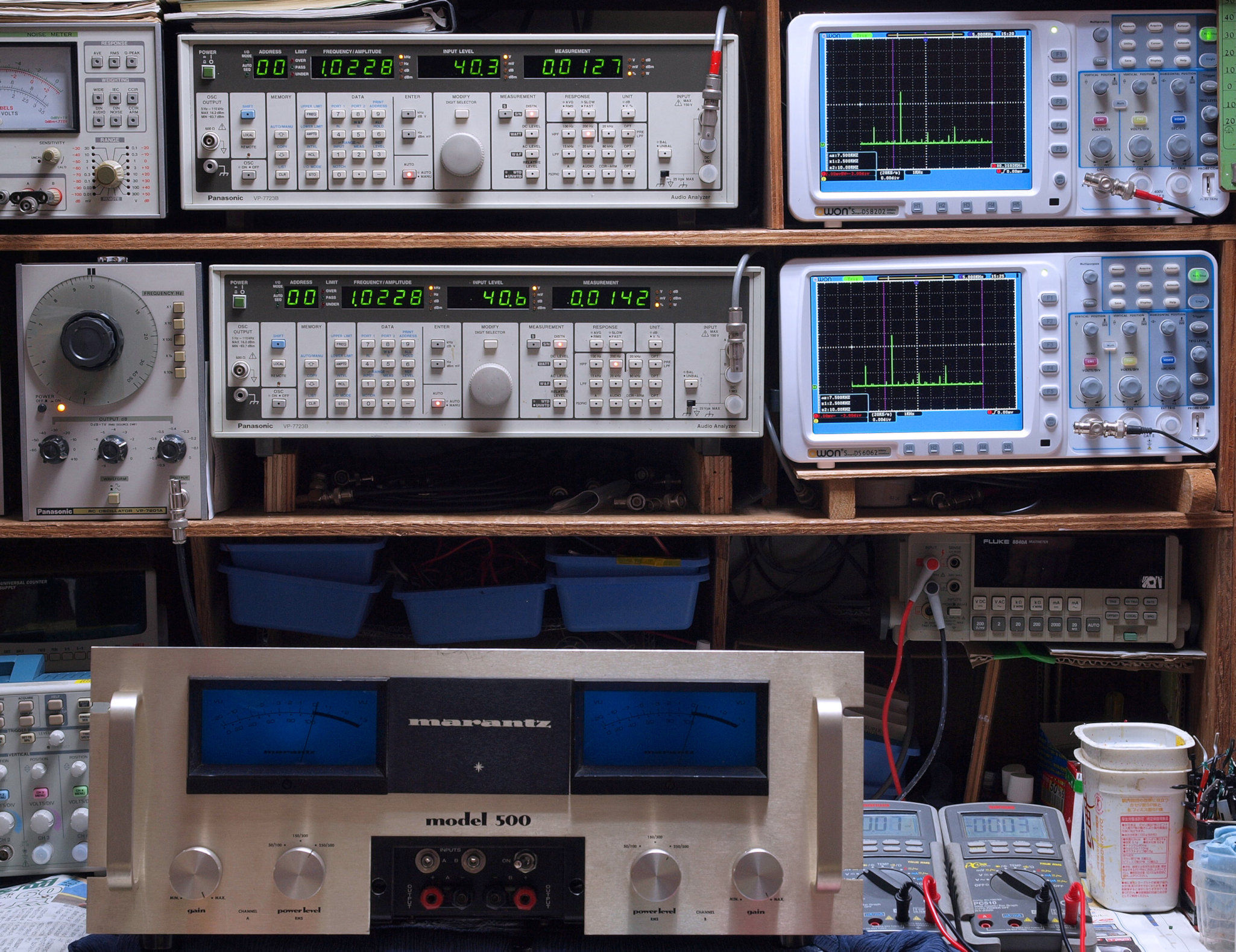

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．００３５％歪み。 　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．００４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００４２％歪み。 　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００４９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．００８７％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１４％歪み。 　　　　　　　　 　　　　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０４５％歪み。 　　　　　　 　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０４４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０６５％歪み。 　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０６１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．１８％歪み。 　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．３５％歪み。 　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．１８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　この当たり、フイルターが効いてきます。

Ｓ．　Ｍａｒａｎｔｚ　Model５００　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　Model ５００ 出力 8Ω（定格出力時、両ch、20Hz〜20kHz）=500W（250W＋250W）、Typically 600W 全高調波歪率 0.05％以下（20Hz〜20000Hz、両チャネル駆動時、定格出力時） 混変調歪率 0.05％以下（定格出力時、両ch、SMPTE） 周波数特性 20Hz〜20kHz ±0.1dB パワーバンドウィズ（IHF） 5Hz〜45000Hz（歪み率＝0.1％） 入力感度 2.25Ｖ for 250W into 8Ω load with Gain Controls fully clockwise. 入力インピーダンス 33kΩ with Gain Controls fully clockwise. ダンピング・ファクター 400以上 Total Noise better than 106dB below 250W Power（8Ω Load） Voltage Conversion Special tapped primary allows easy conversion to 110VAC or 220 VAC operation コントロール Independent front panel Gain Controls and Power Level Selector Switch 外形寸法 幅425mm×高さ171mm×奥行435mm 重量 37.6kg
