ＴＥＡＣ　ＰＡ−７　修理記録

過去の修理品　ＳＣ−Λ９０F　　　　　　　　　２０１９／１０／２２到着　　　１1／５完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 オークションで、２０１９年２月に手に入れましたが、３ヶ月くらいで、MC入力が突然ダメになり、それ以来不使用。 他の入力は良いみたいです。 ＴＥＡＣに修理を問い合わせましたが、古い機種のため部品入手が不可能で断られました。 工房到着時、プロテクト動作する。 Ｂ．　原因・現状 経年劣化でＥＱ−ＡＭＰのＴＲ（トランジスター）不動作。 ＭＣ−ＡＭＰのＴＲ（トランジスター）劣化で不動作。 他経年劣化多数。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 リード・リレー交換。 １部抵抗。 １部フイルムコンデンサー。 ＯＰ-ＡＭＰ交換。 異型ビス使用によるシャシー曲がり修理 D．　使用部品 オーディオ用電解コンデンサー　７８個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　８個。 リード・リレー　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　１０個。 ＯＰ-ＡＭＰ　　　　　　　　　　　　　５個。 ＦＥＴ　　　　　　　　　　　　　　　　４個。 セラミックコンデンサー　　　　　８個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　　　１００，０００円。　　　オ−バ−ホ−ル修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＴＥＡＣ　ＰＡ−７　の仕様（マニアル・カタログより）

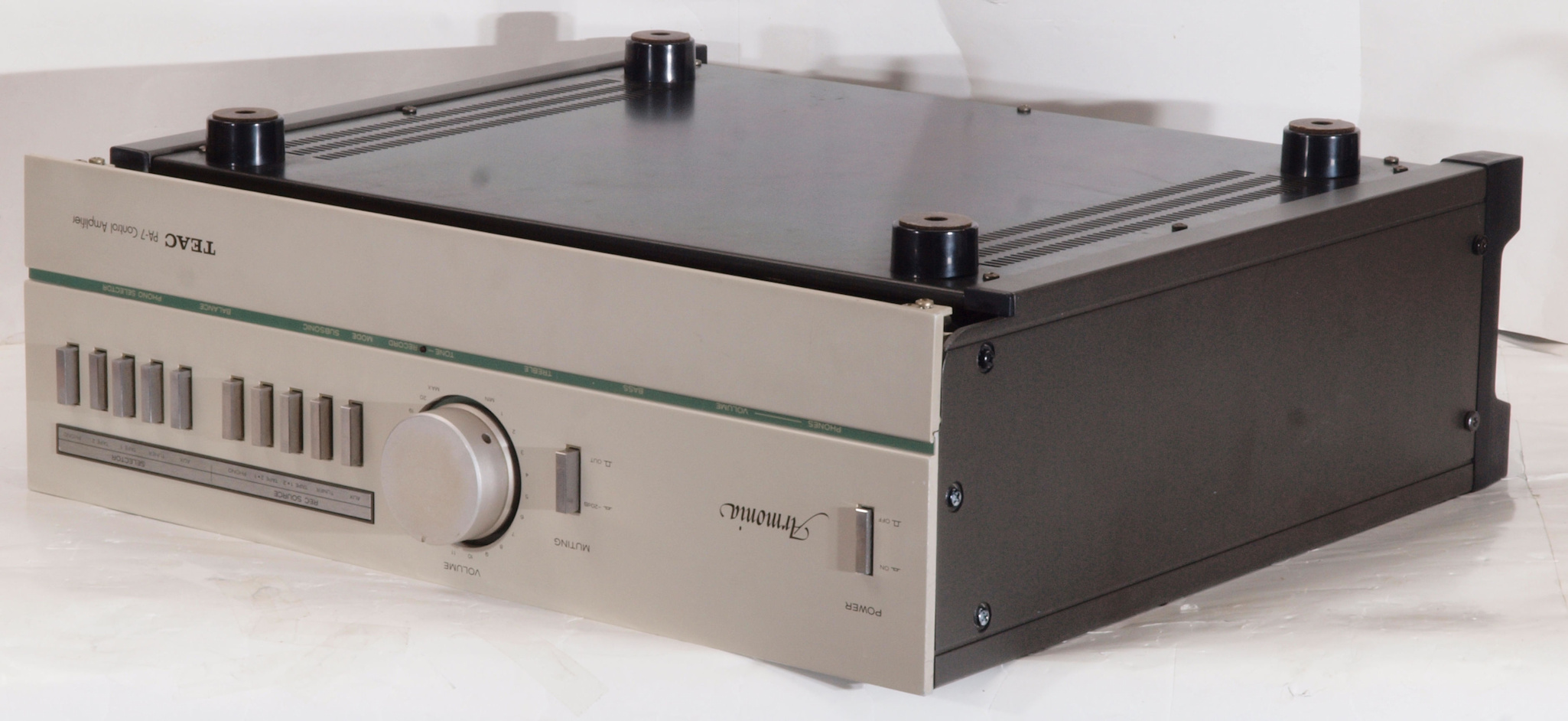

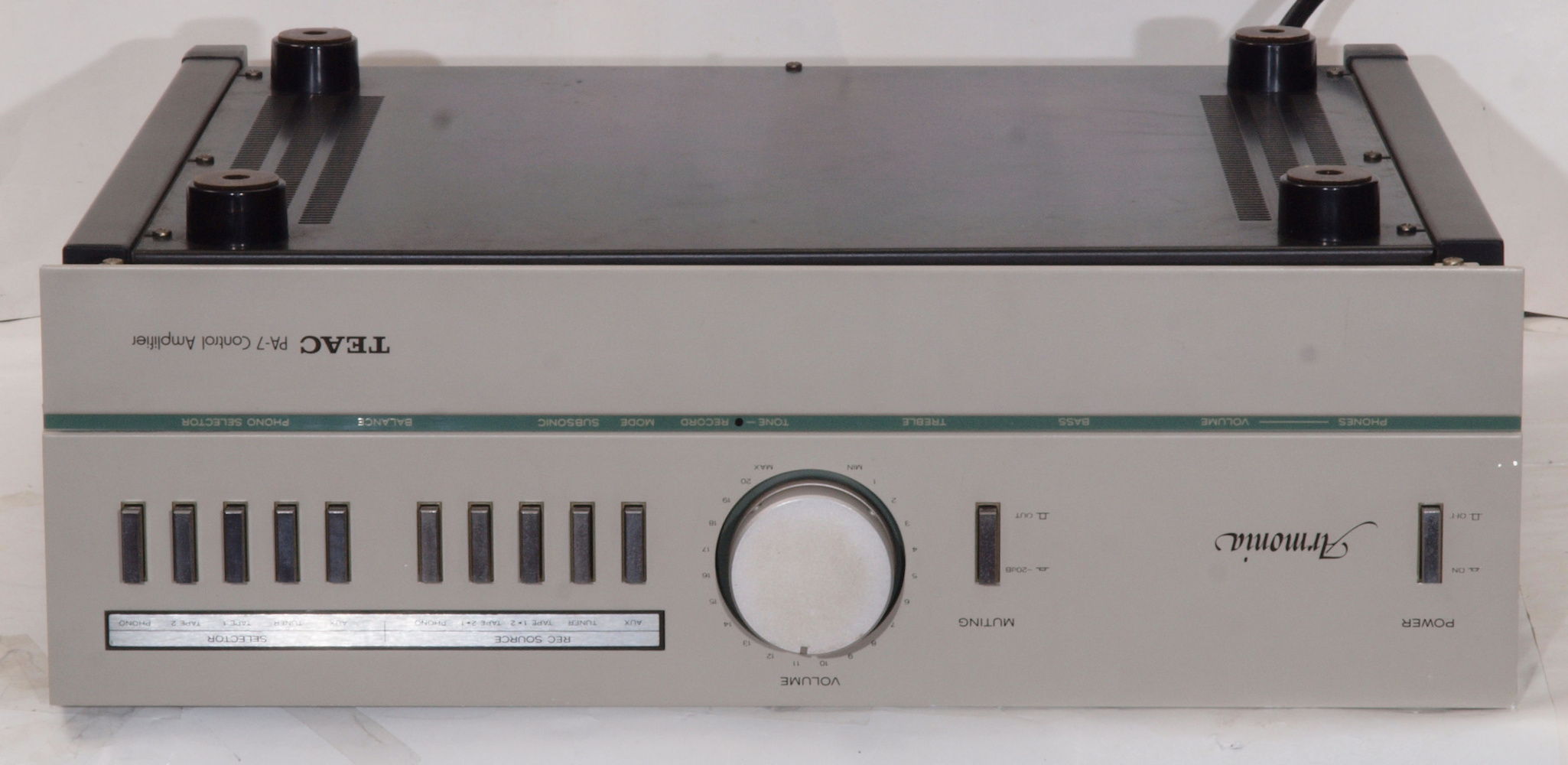

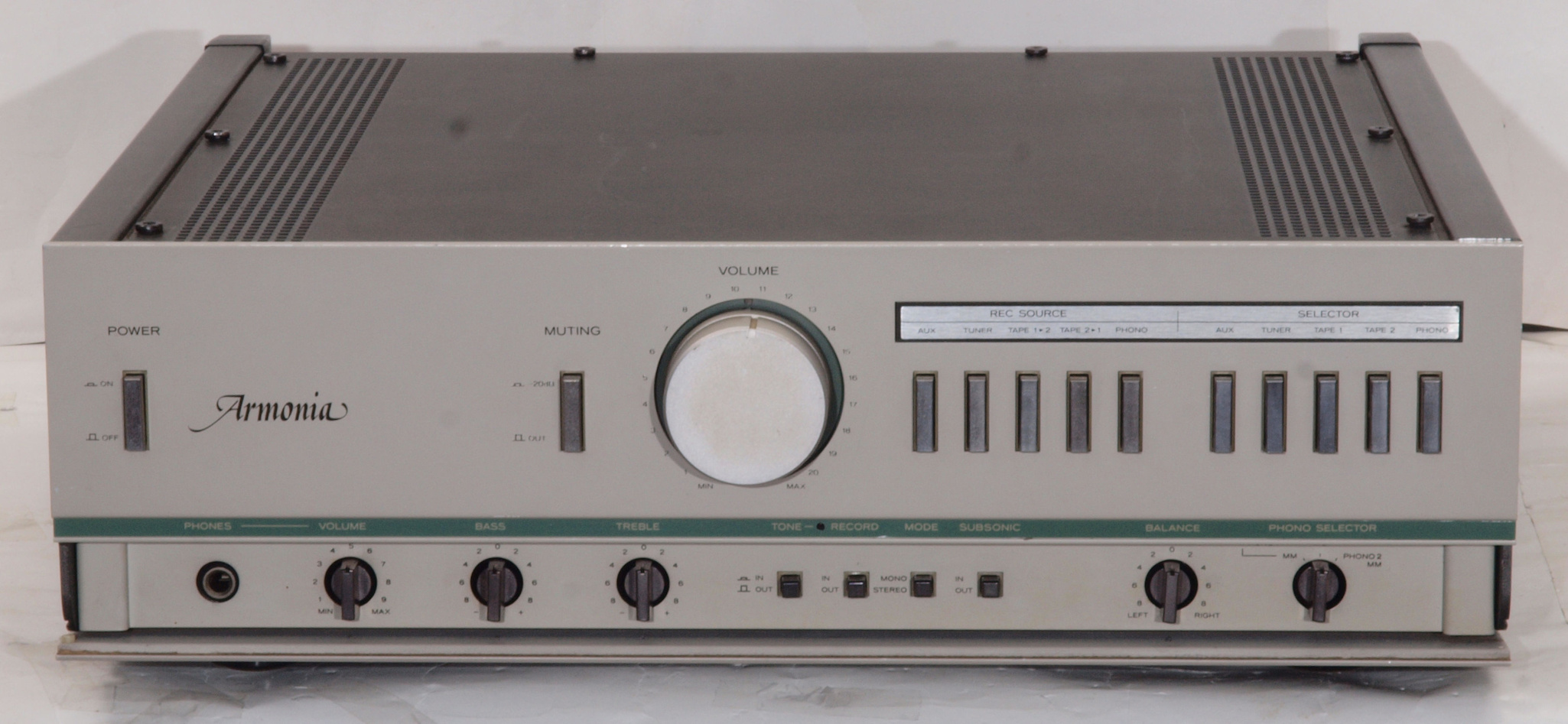

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前から見る、操作パネル開く。

Ａ１３．　点検中　前右から見る

Ａ１３２．　点検中　右横パネル止めビス。ラック・マウント・アングルを取り外した時、紛失したのでしょう？

Ａ１３３．　点検中　左横パネル止めビス。ラック・マウント・アングルを取り外した時、紛失したのでしょう？

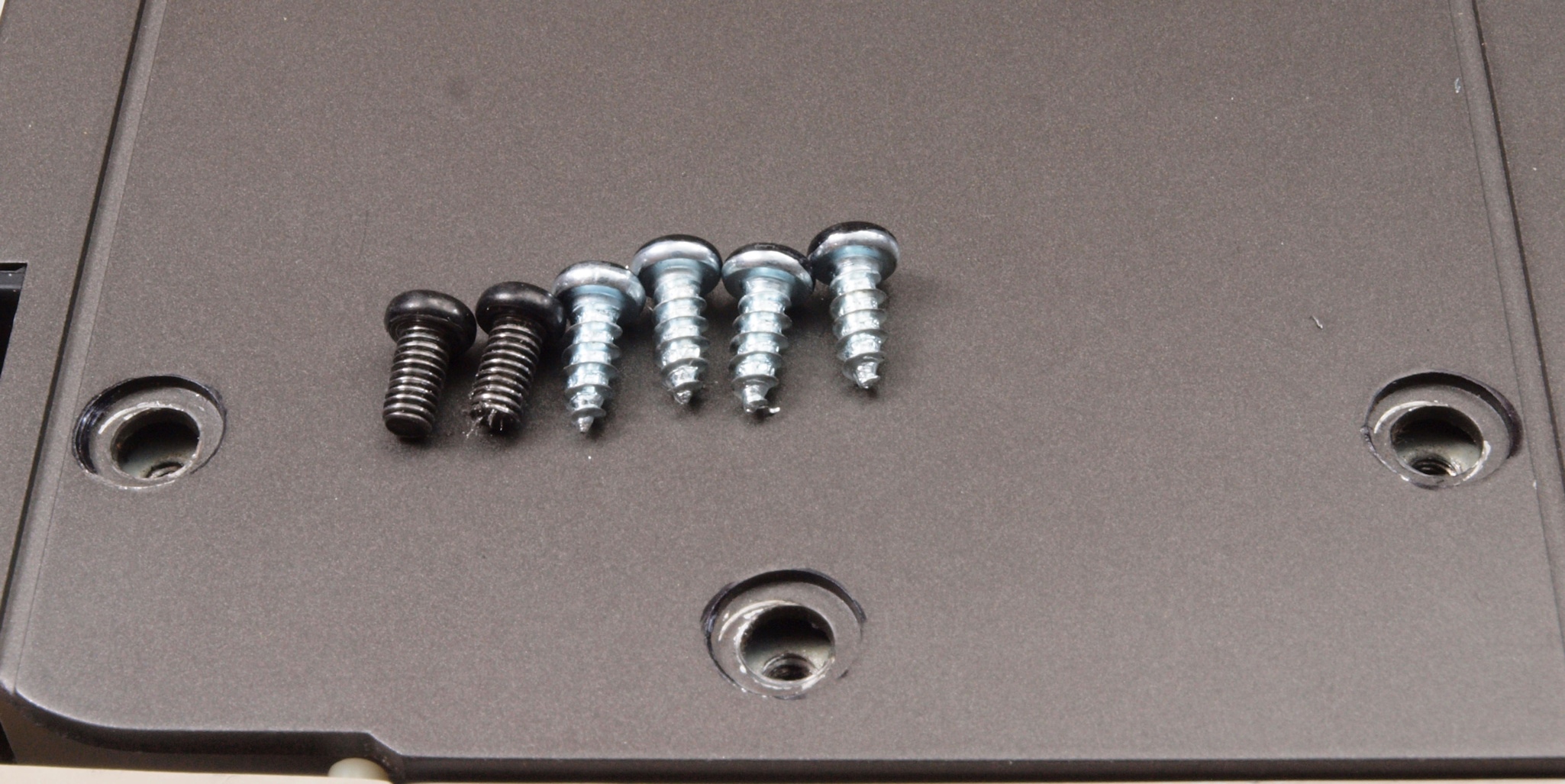

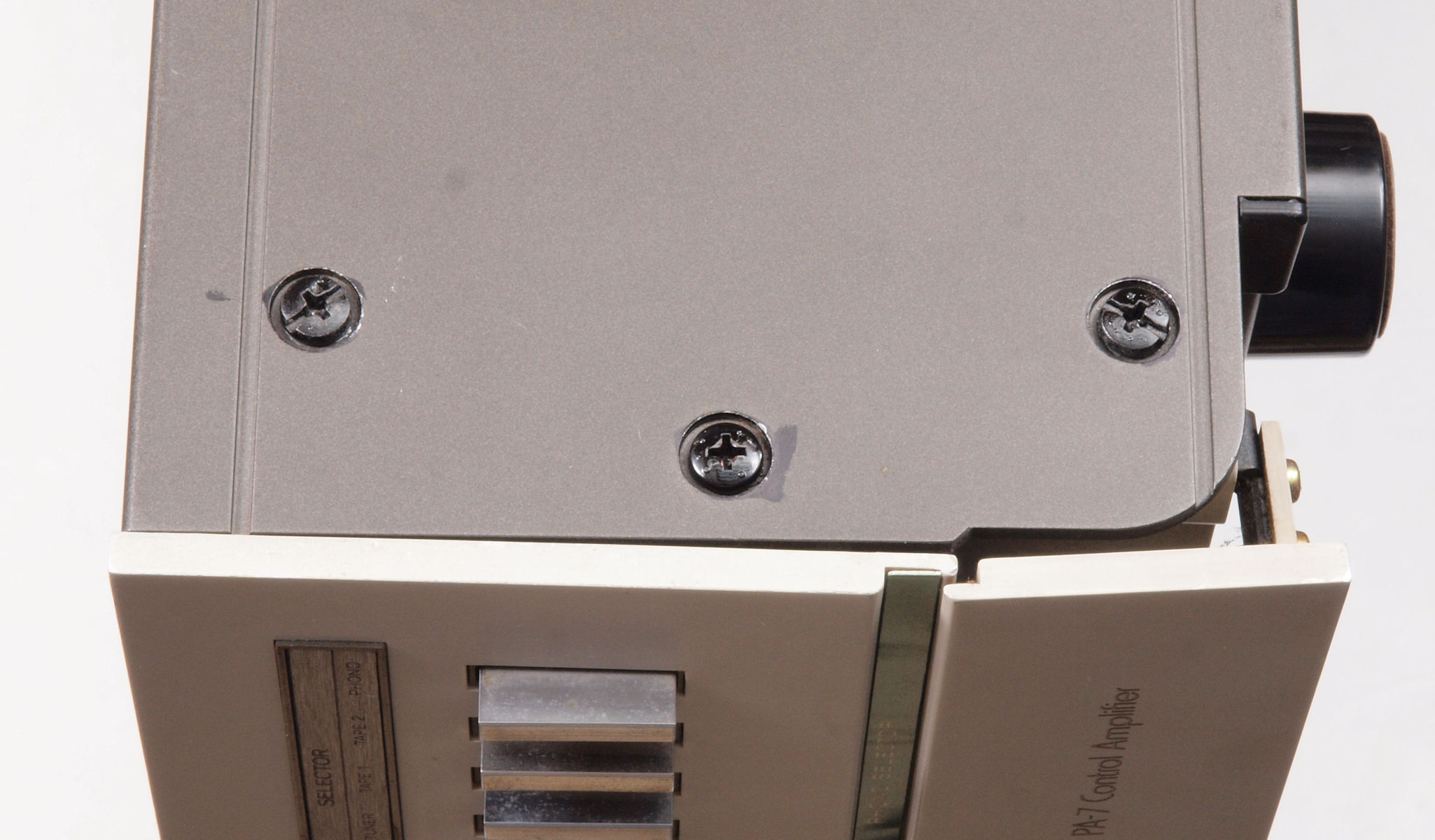

Ａ１３４．　点検中　横パネル止めビス比較。左＝本来のビス、右＝使用されていたタップビス。

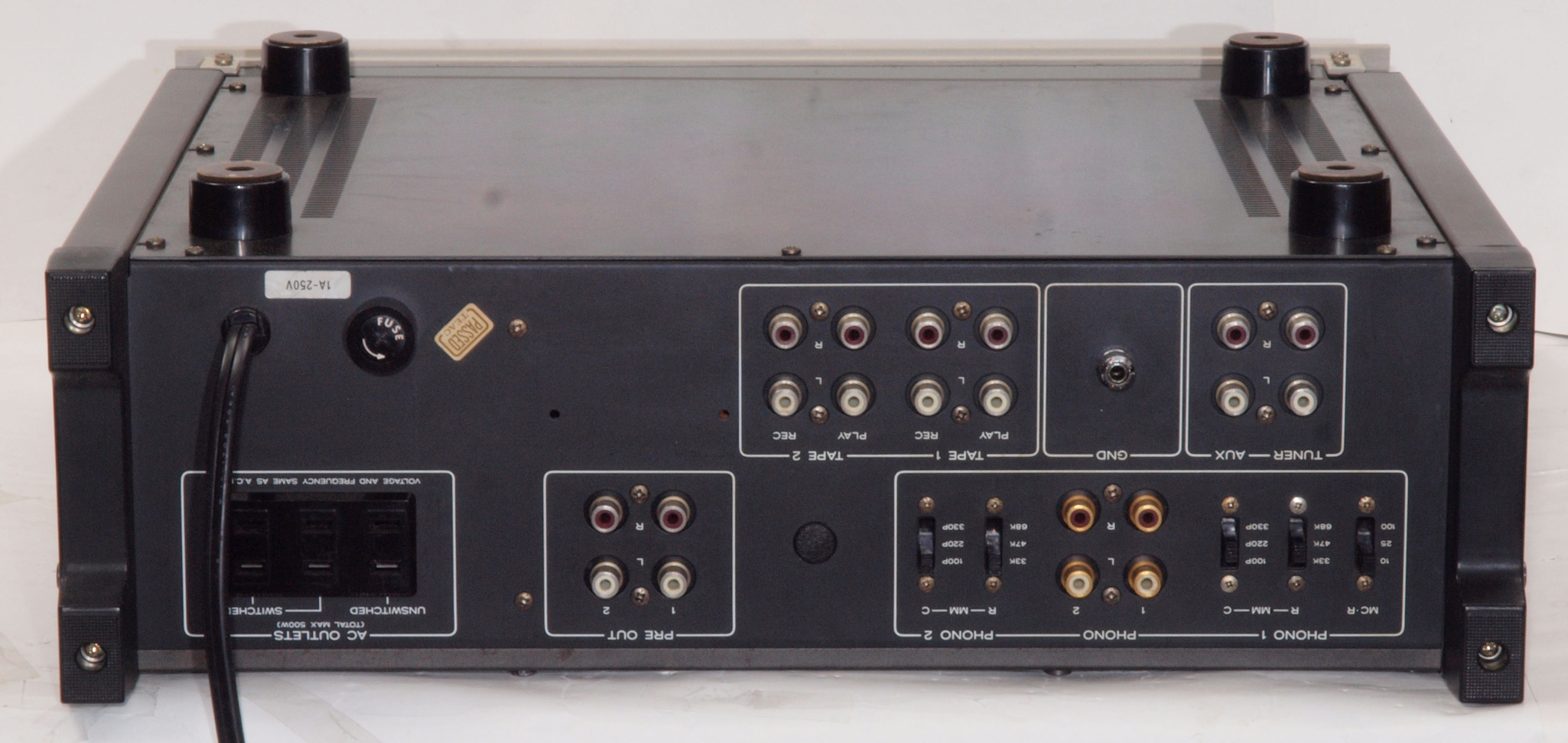

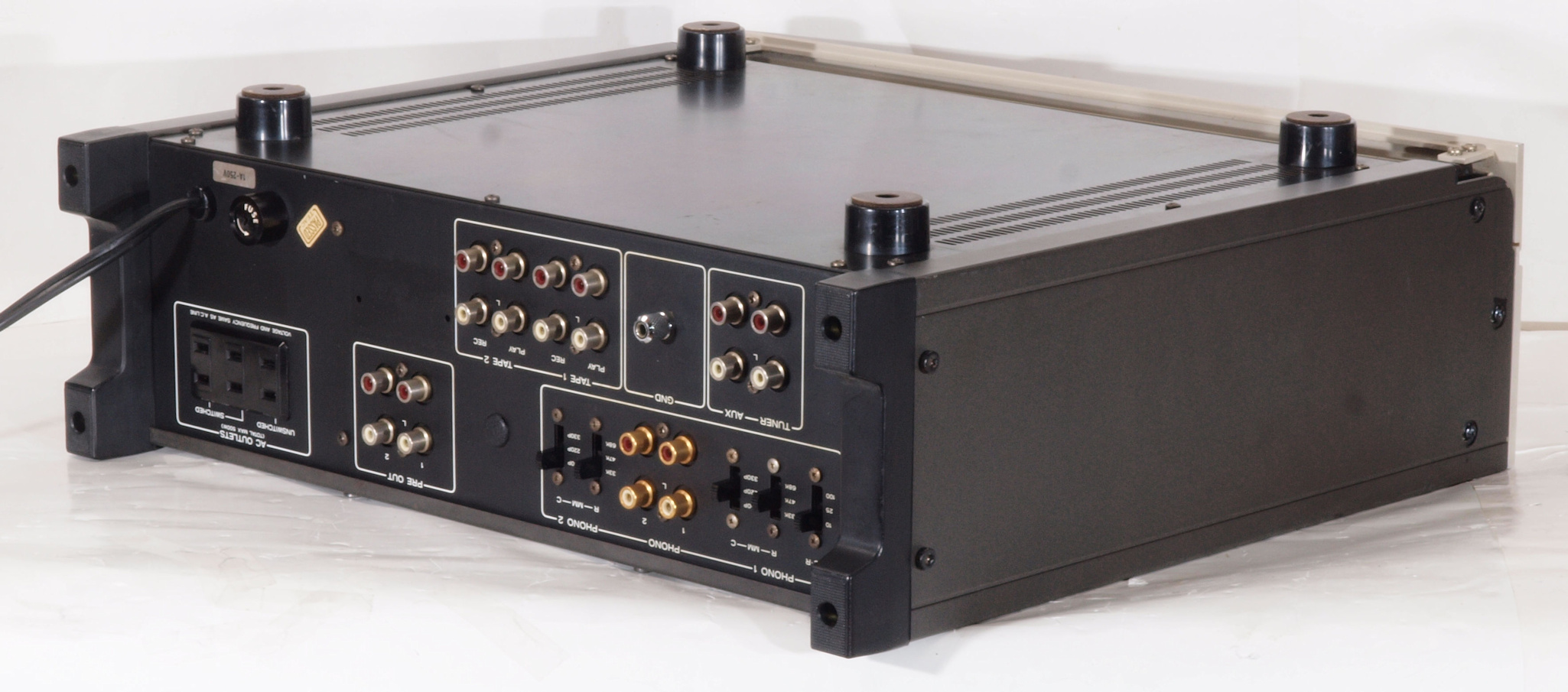

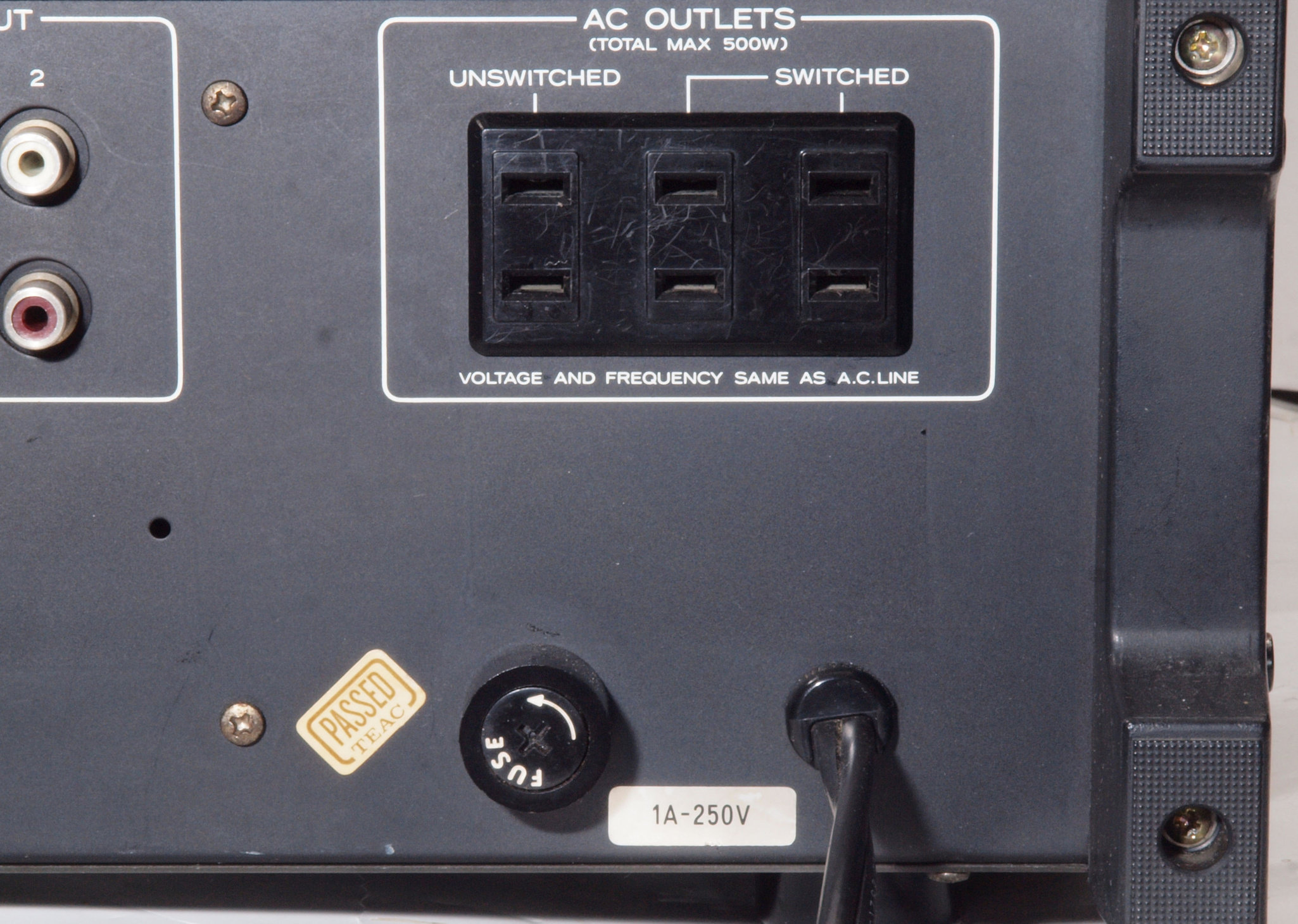

Ａ１４．　点検中　後から見る。銘板無。

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　上から見る。

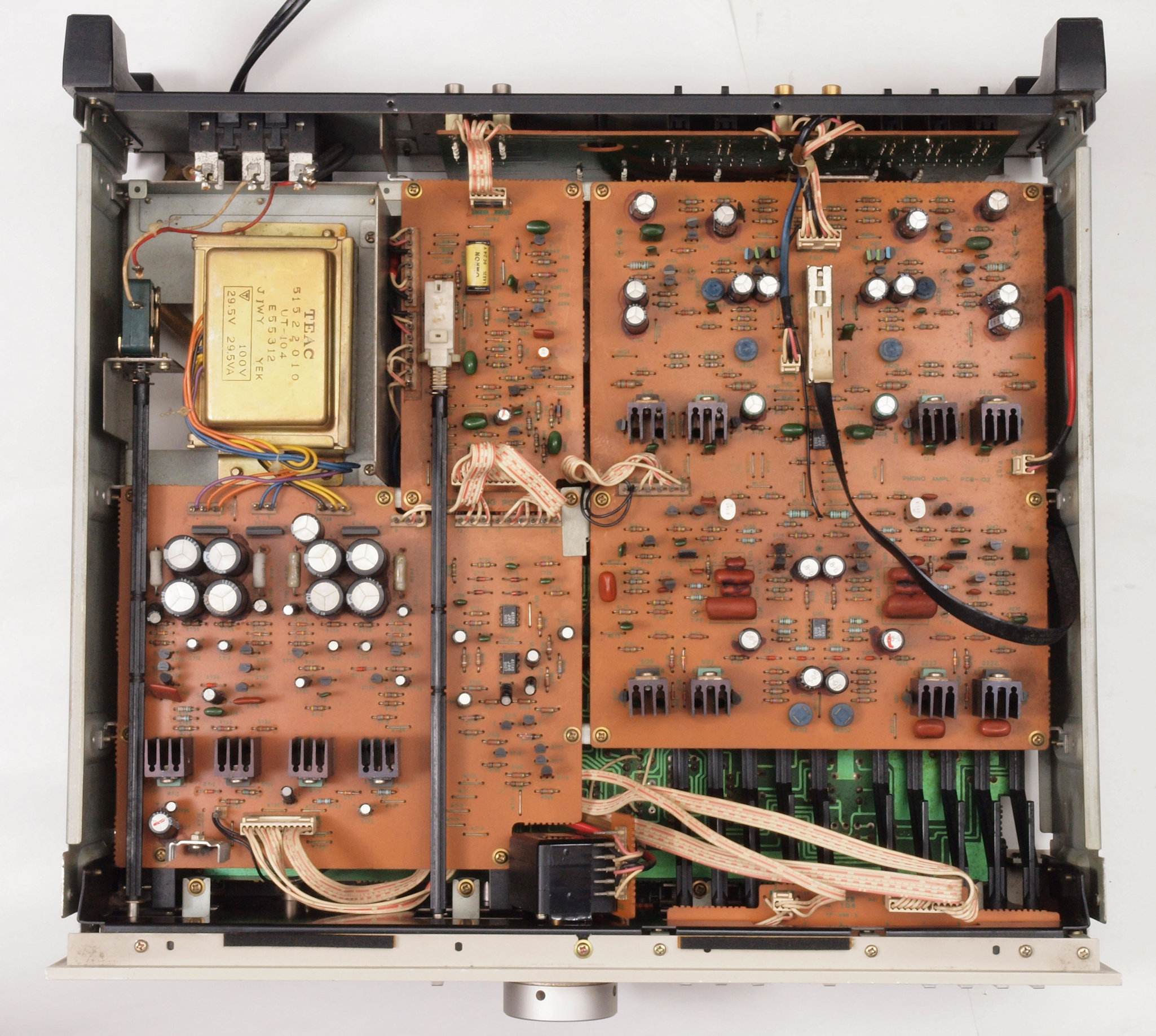

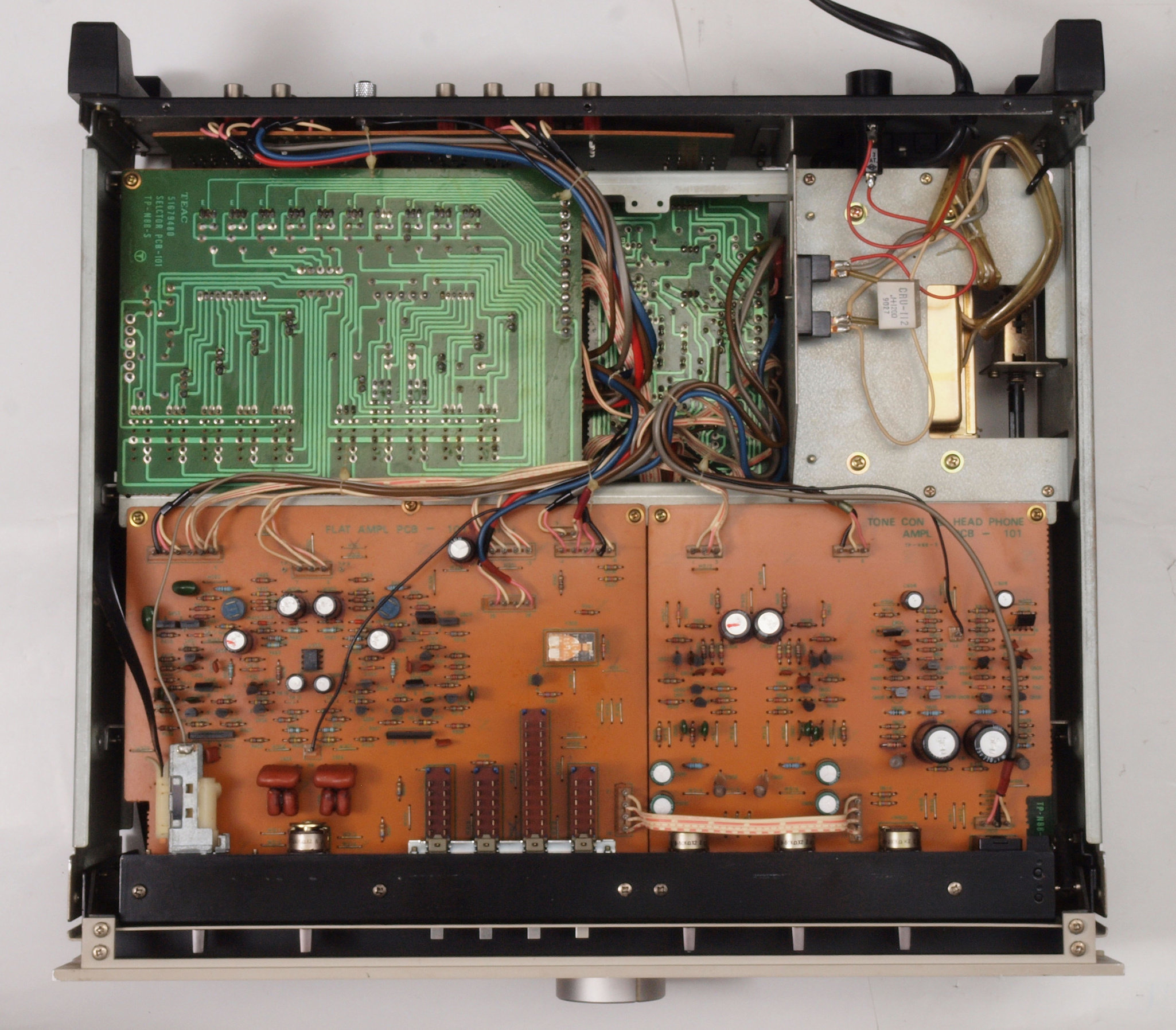

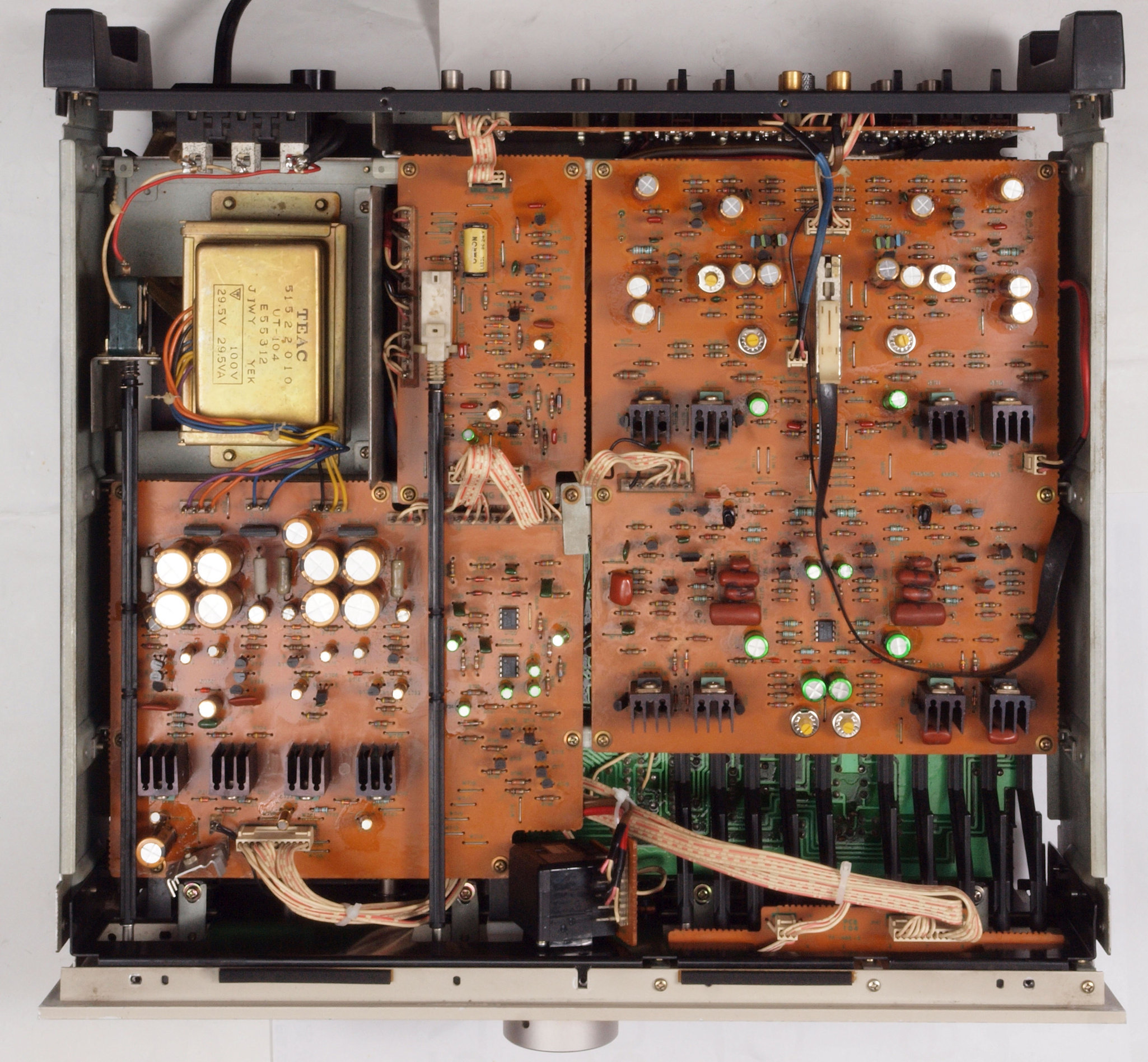

Ａ１７．　点検中　上下蓋（パネル）、左右パネルを取り、上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

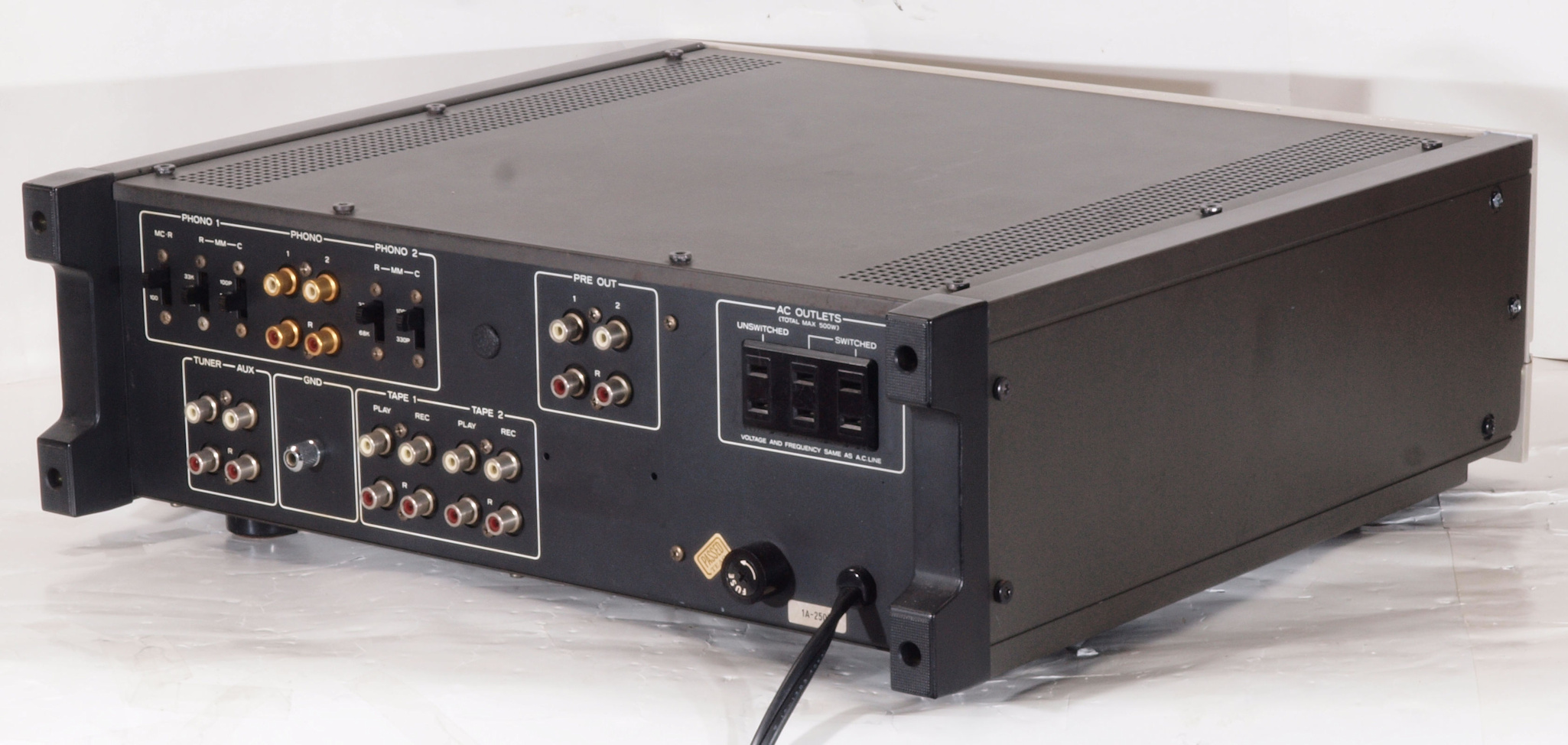

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

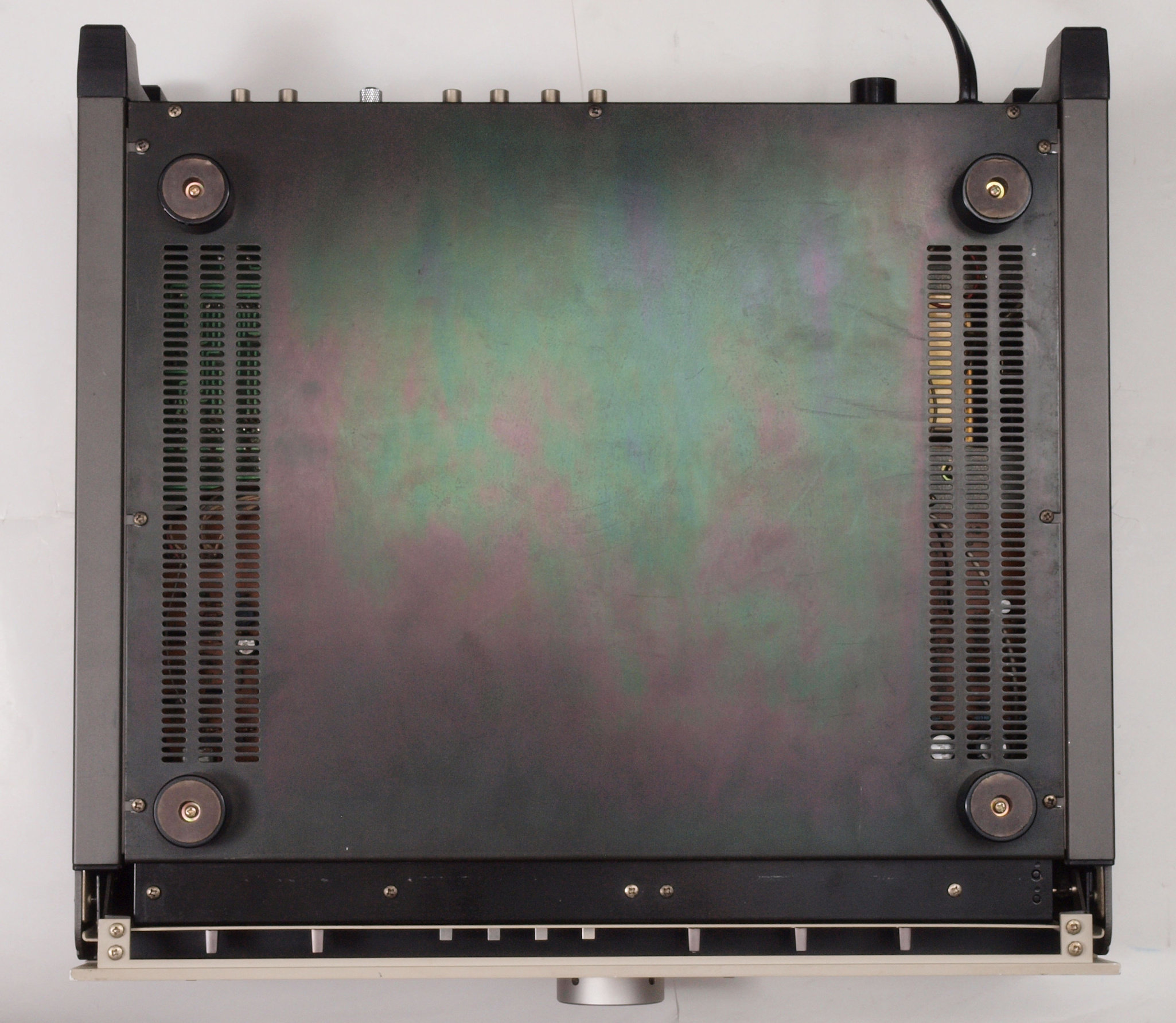

Ａ２６．　点検中　上下蓋（パネル）、左右パネルを取り、下から見る。

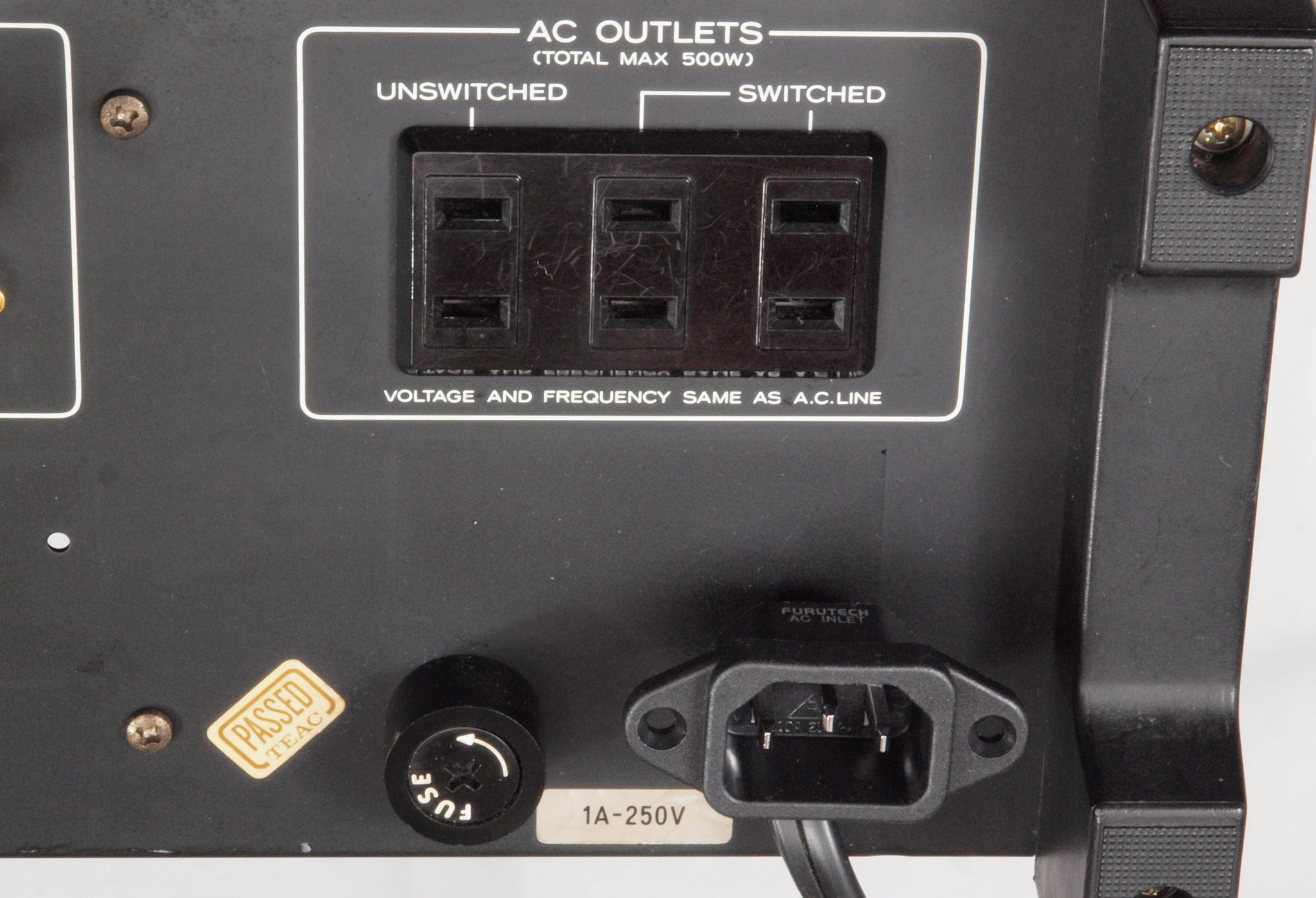

Ａ３１．　点検中　電源コード取り付け。

Ａ３２．　点検中　３Pインレットに交換可能。FURUTECH　FI-10(R) ロジウムメッキ今回見送り。

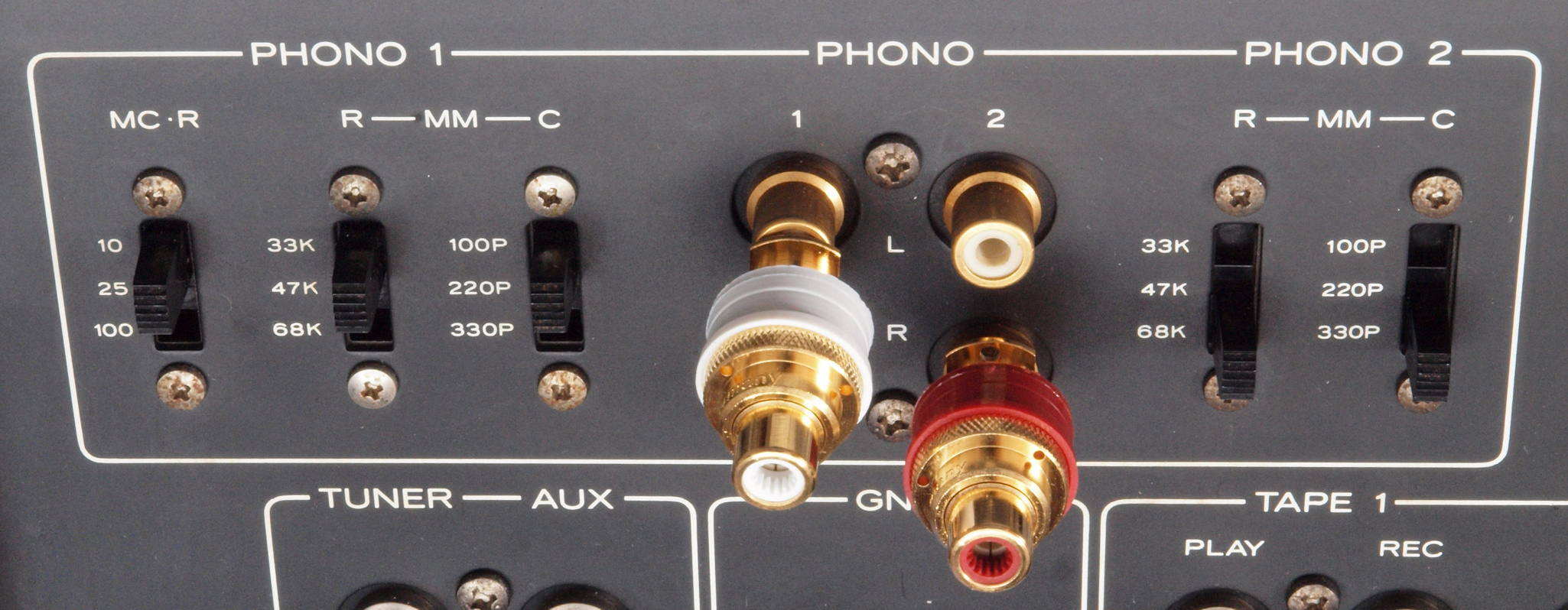

Ａ４１．　点検中　PHONO_入力RCA端子。

Ａ４２．　点検中　PHONO_入力RCA端子。　テフロン絶縁型と交換可能、今回見送り。

Ａ４３．　点検中　PHONO_入力RCA端子。　ＷＢＴ　ＲＣＡ端子を選択可能、今回見送り。

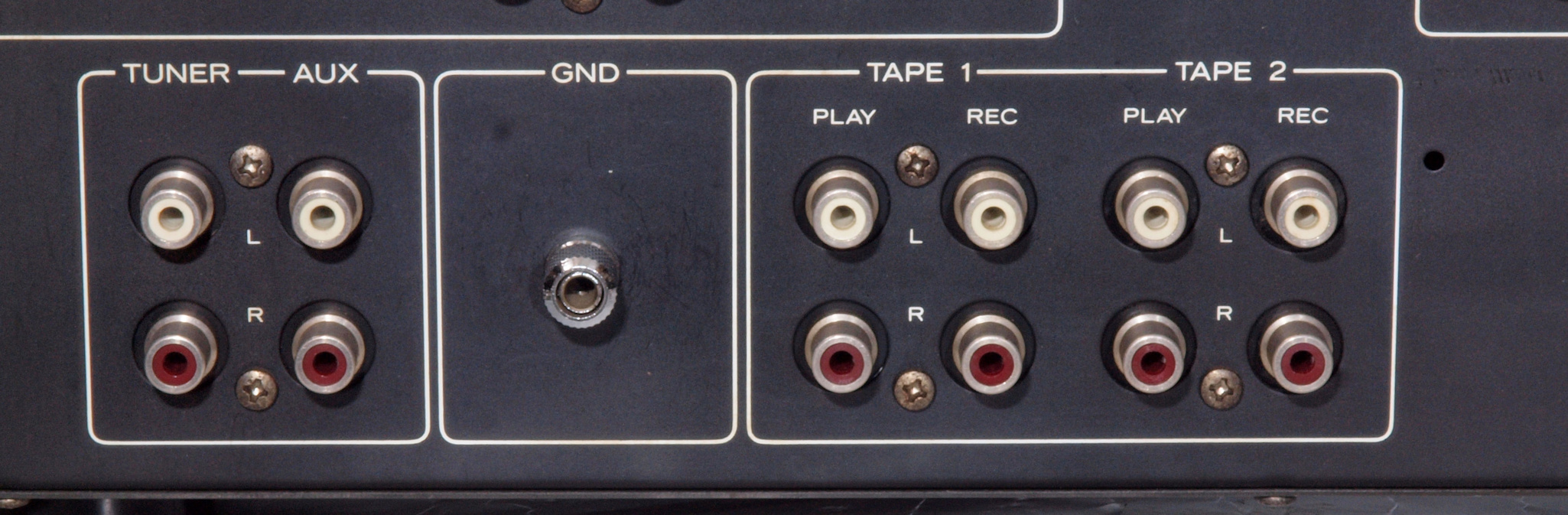

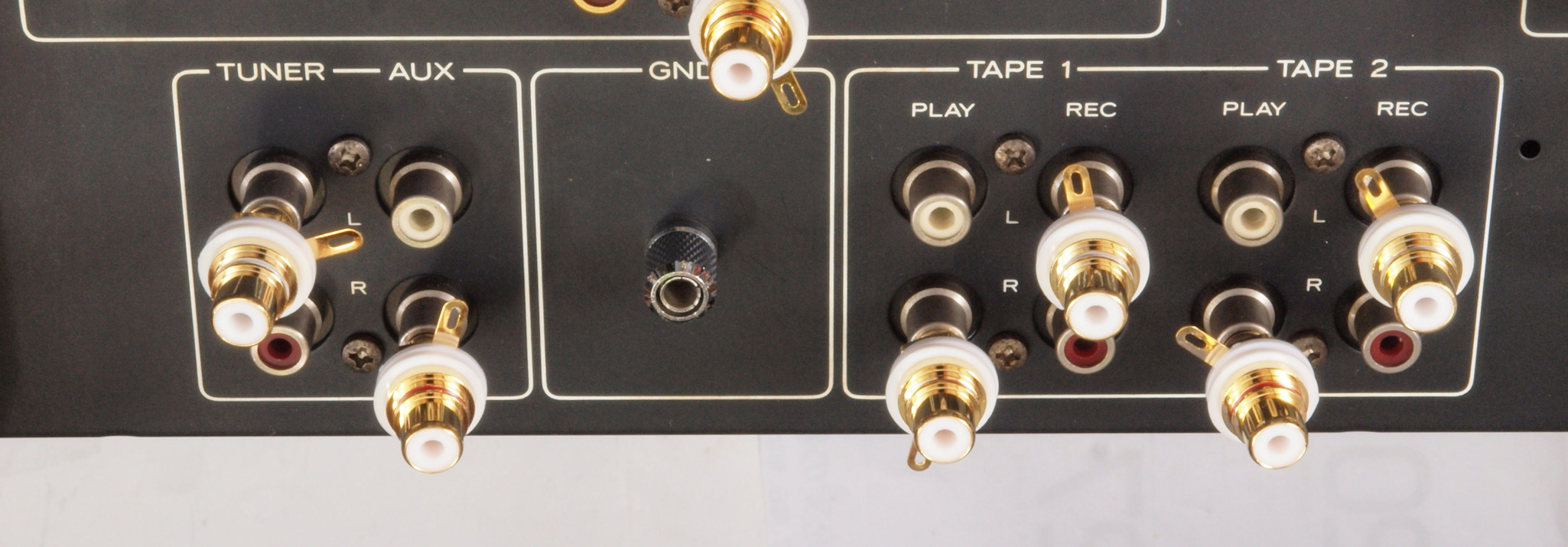

Ａ５１．　点検中　TUNER_入力、ＡＵＸ_入力、ＴＡＰＥ_入出力RCA端子郡。

Ａ５２．　点検中　TUNER_入力、ＡＵＸ_入力、ＴＡＰＥ_入出力RCA端子郡。　テフロン絶縁型と交換可能、今回見送り。

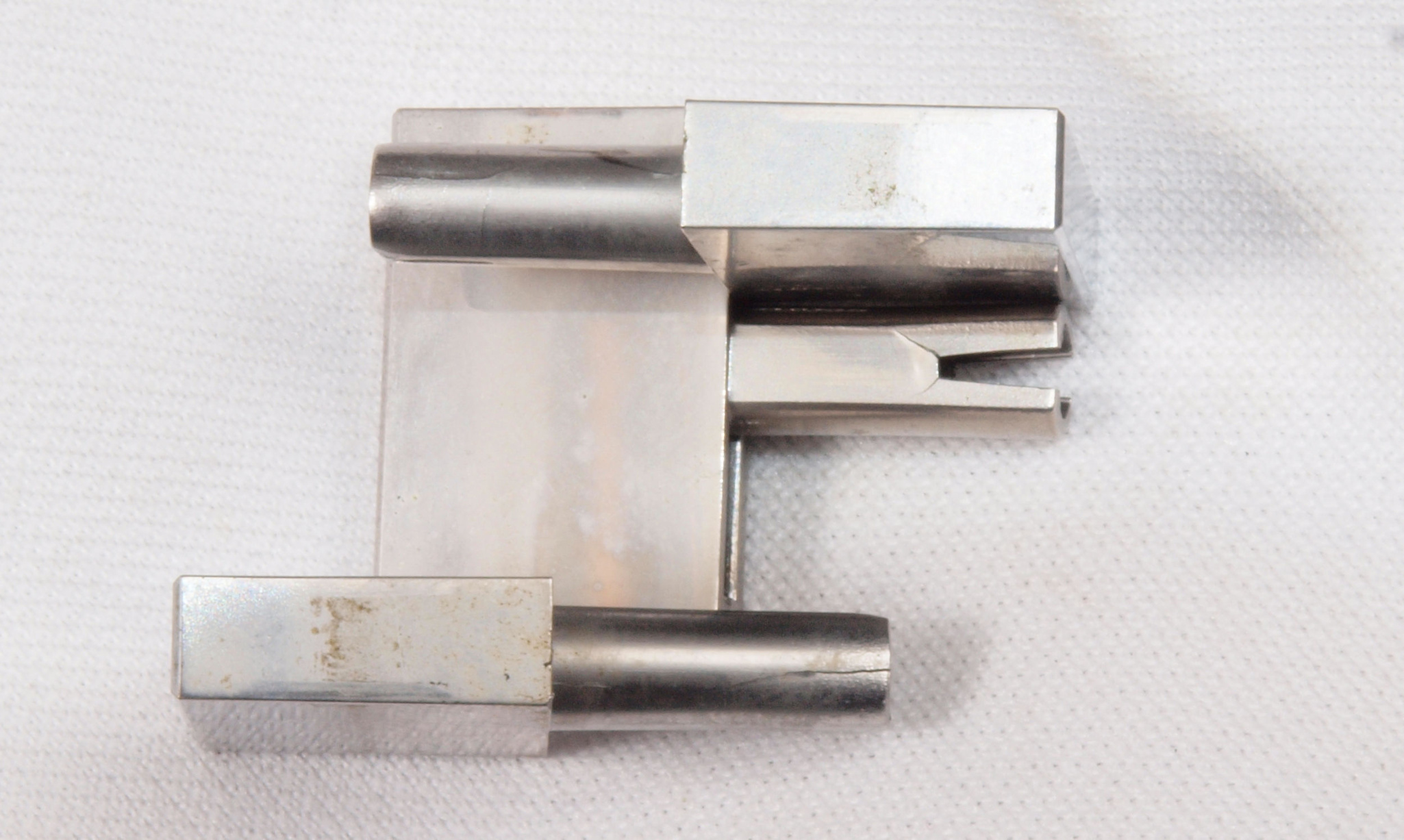

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５５　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

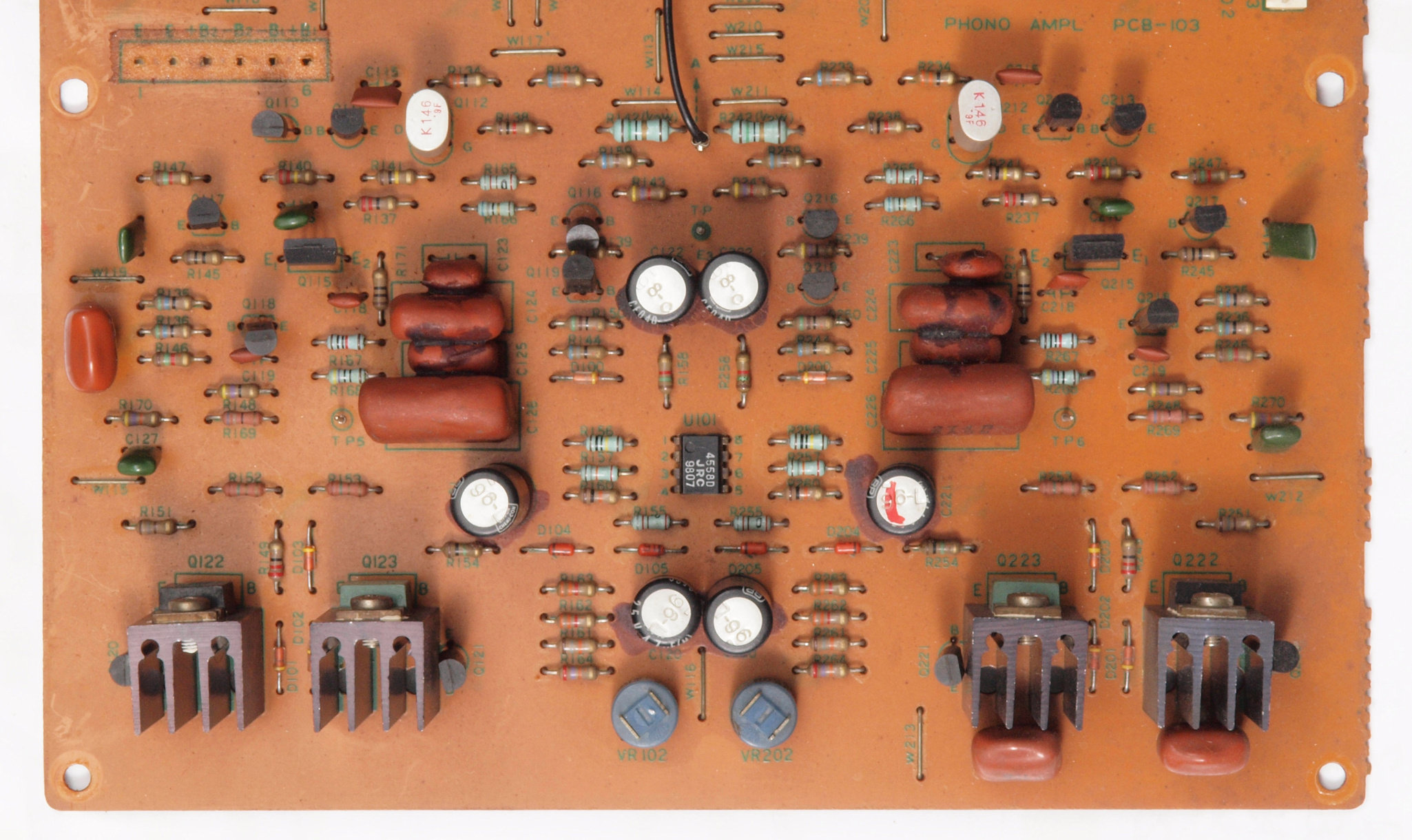

Ｃ．　修理状況 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＥＱ-ＡＭＰ、ＭＣ_HEAD-ＡＭＰ基板。　左＝ＭＣ_HEAD-ＡＭＰ、右＝ＥＱ-ＡＭＰ。

Ｃ１２．　修理後　ＥＱ-ＡＭＰ、ＭＣ_HEAD-ＡＭＰ基板。 　　　　　　ＯＰ−ＡＭＰ２個、初段ＦＥＴ（電界効果トランジスター）２個、電解コンデンサ−個２０、半固定ＶＲ６個、フイルムコンデンサー４個交換。

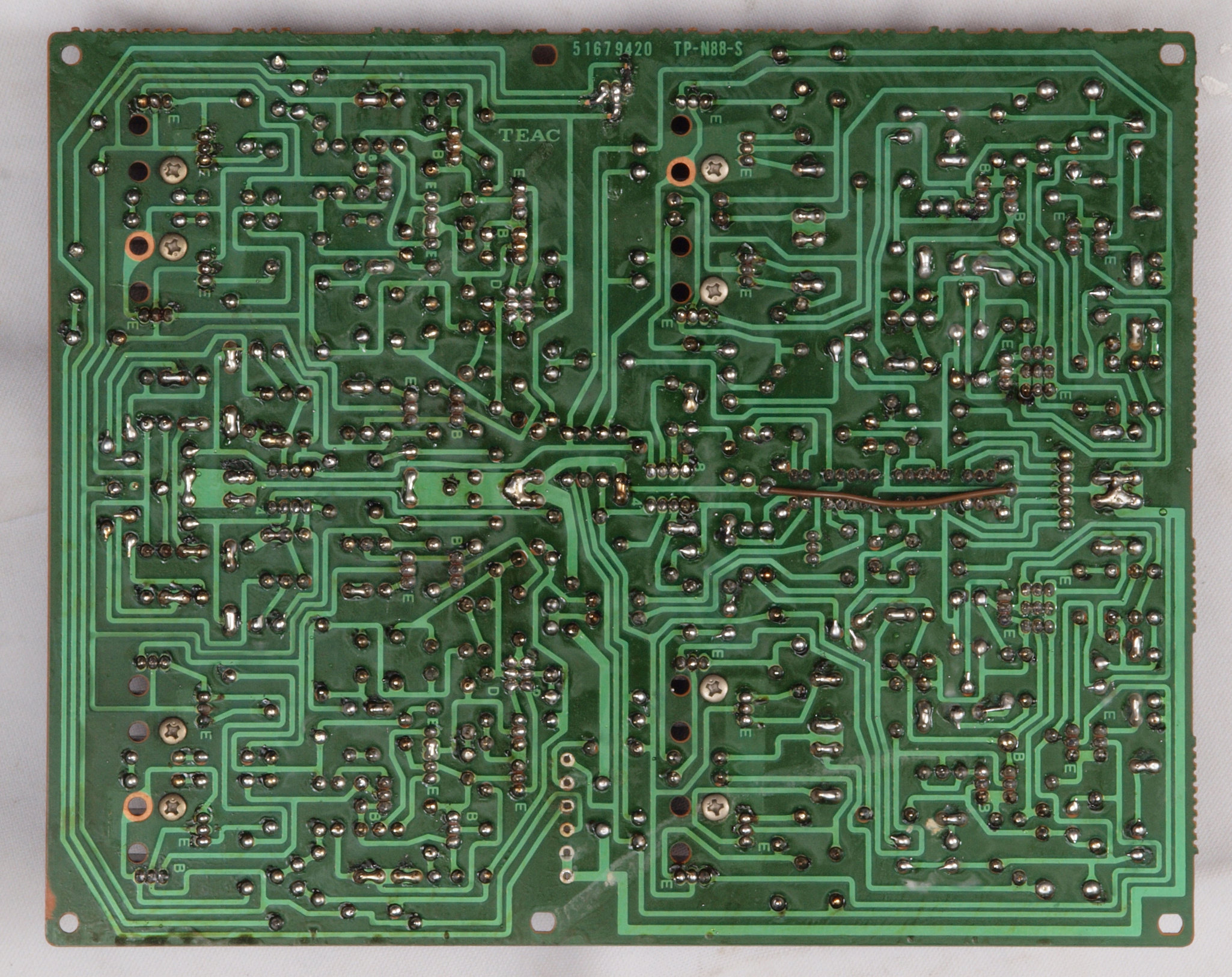

Ｃ１３．　修理前　ＥＱ-ＡＭＰ、ＭＣ_HEAD-ＡＭＰ基板裏。

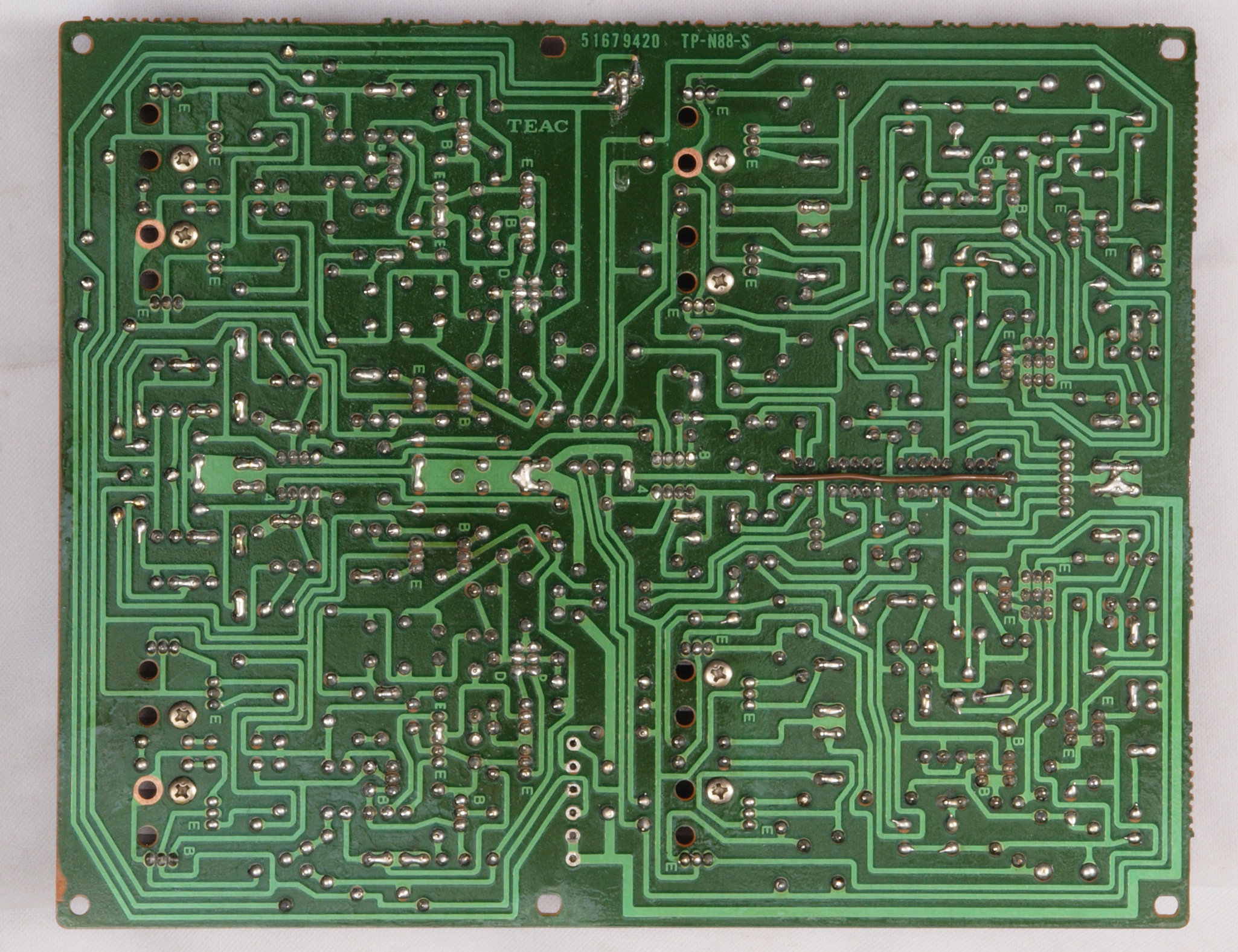

Ｃ１４．　修理（半田補正）後　ＥＱ-ＡＭＰ、ＭＣ_HEAD-ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ１５．　完成ＥＥＱ-ＡＭＰ、ＭＣ_HEAD-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

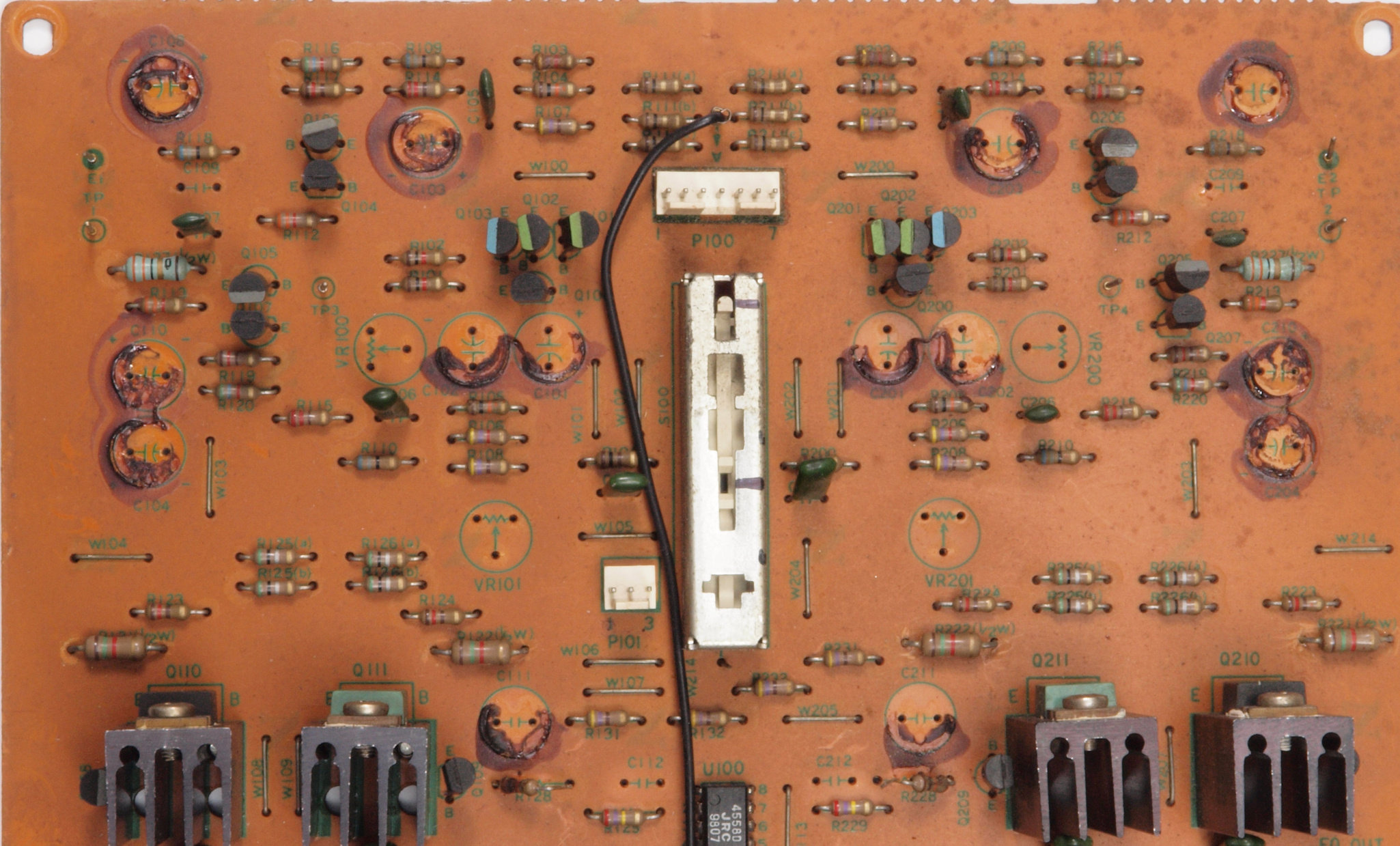

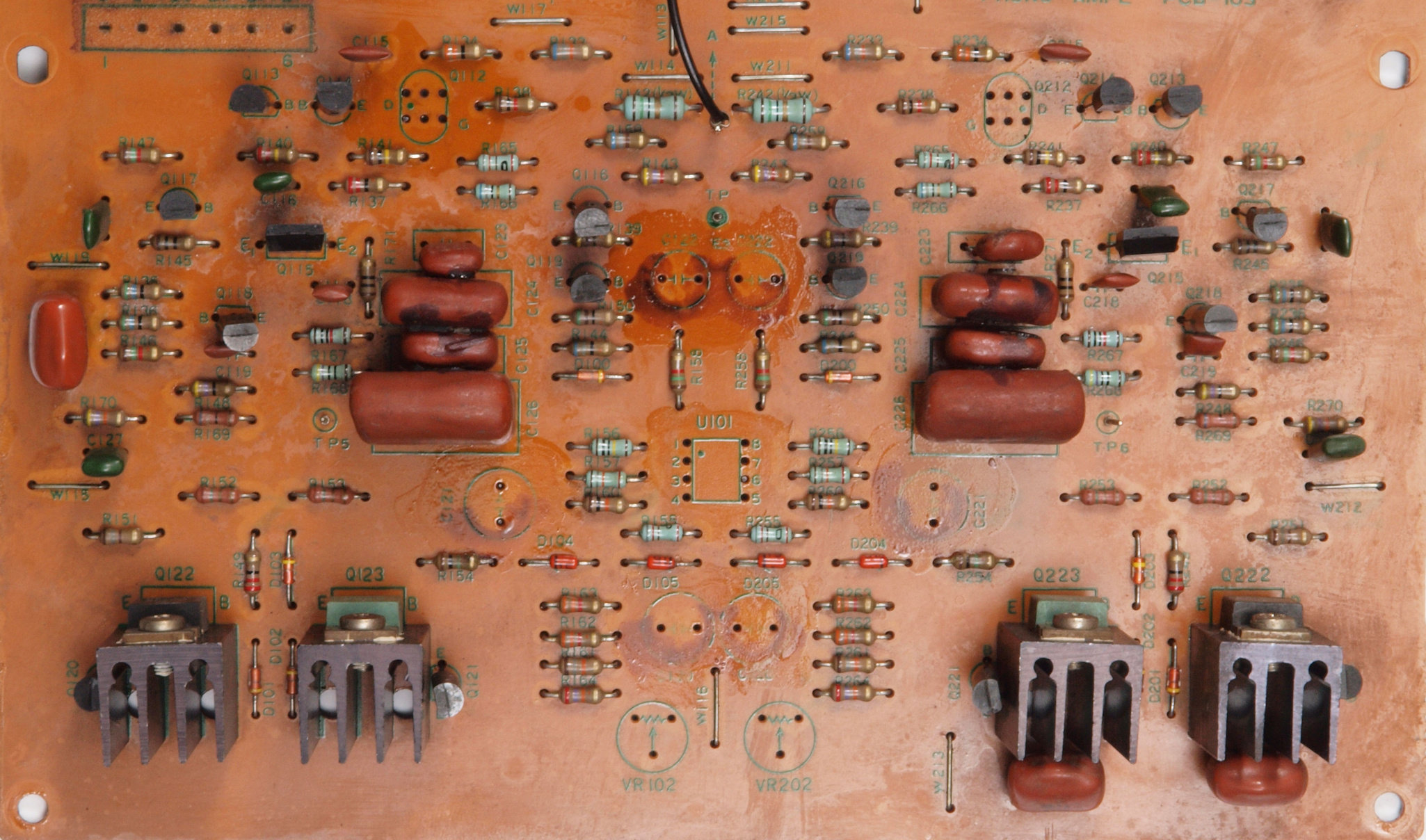

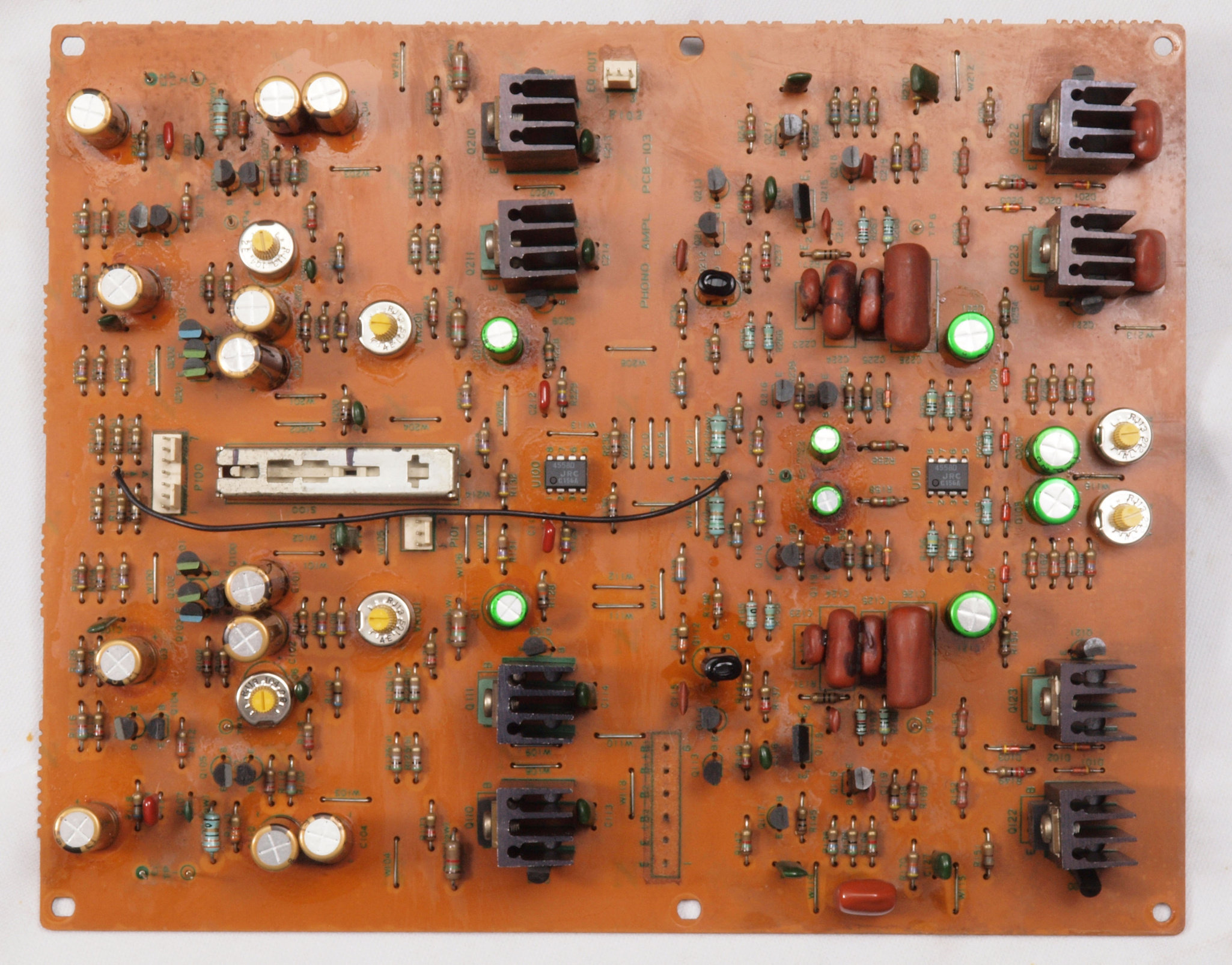

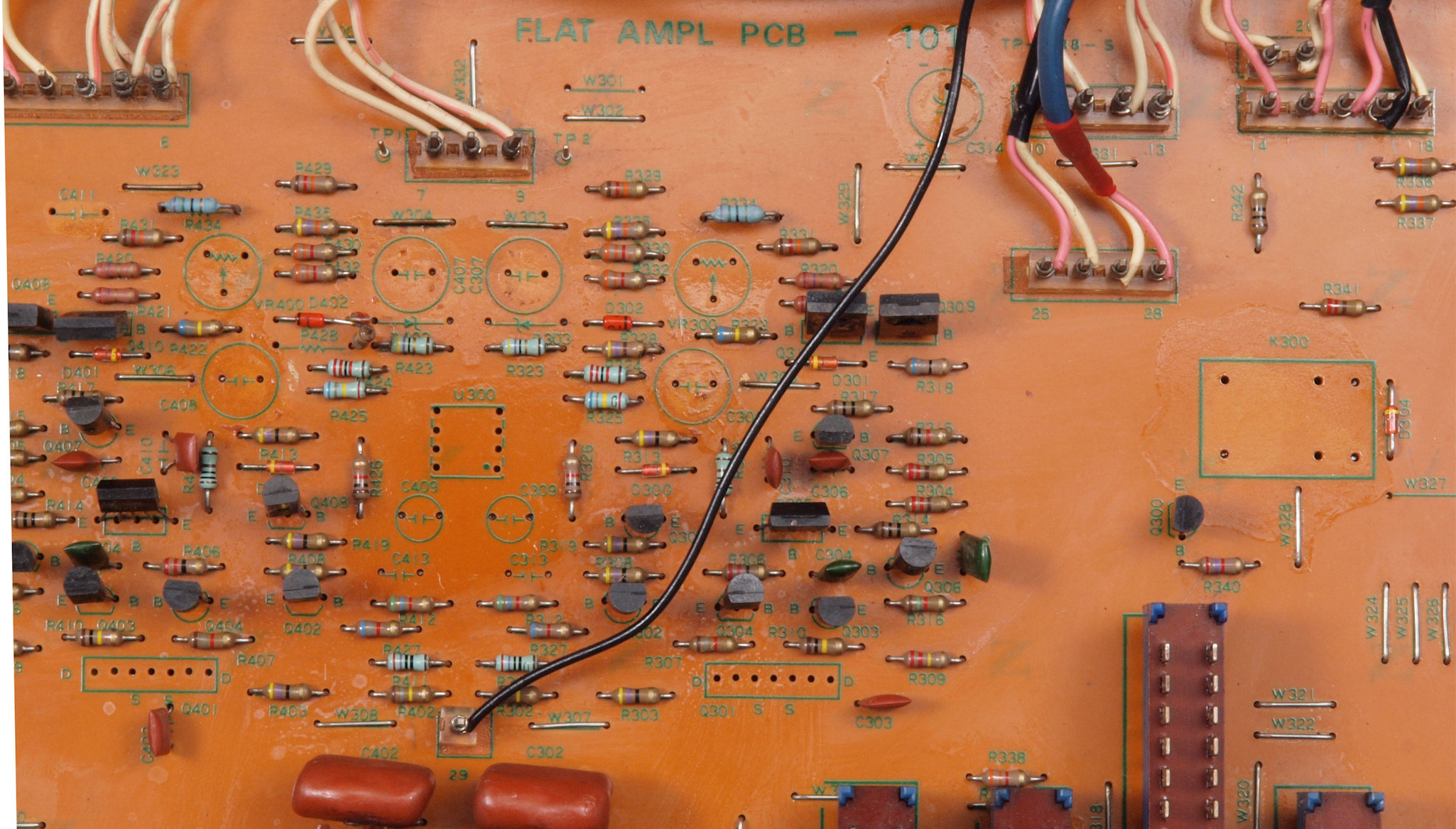

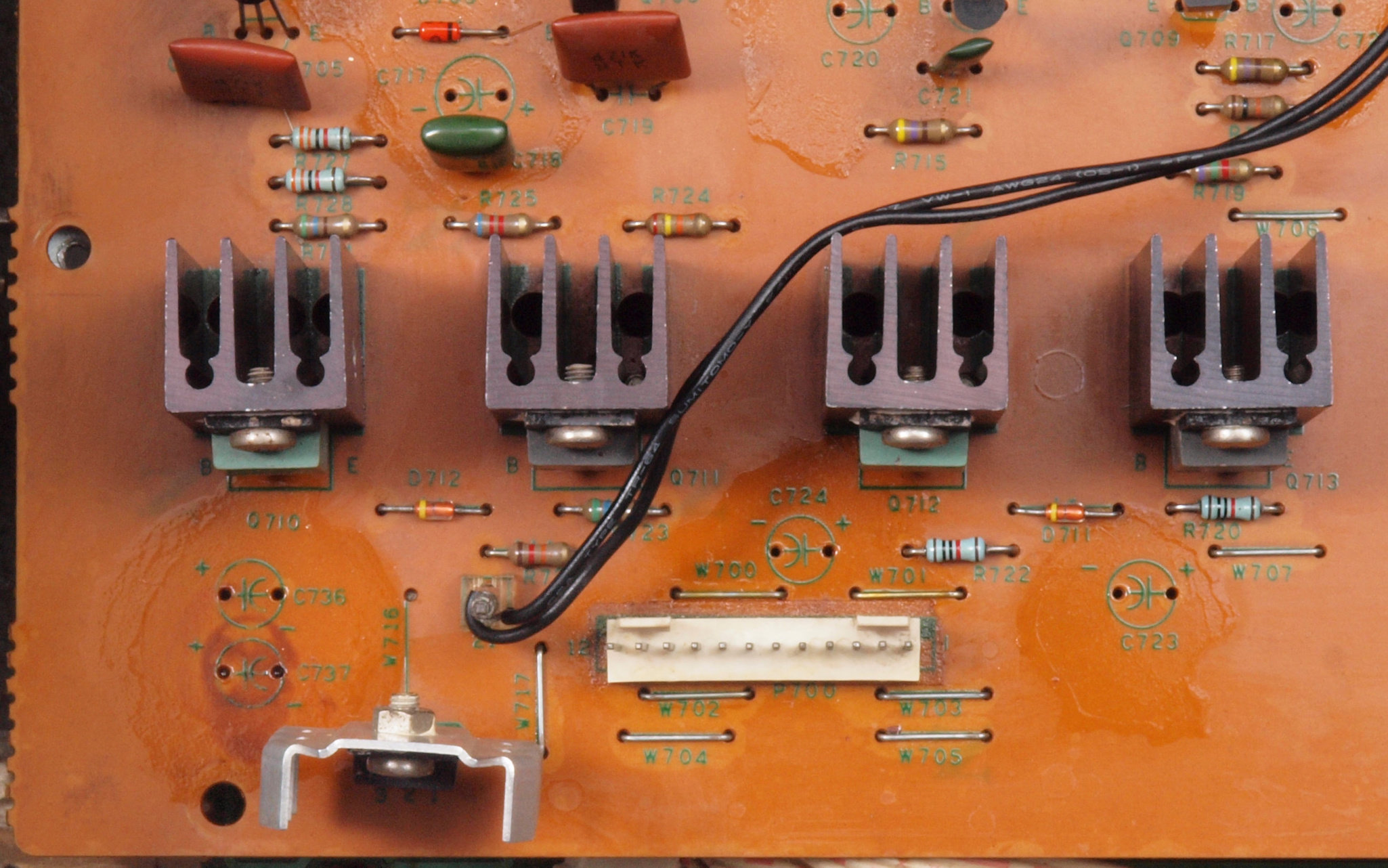

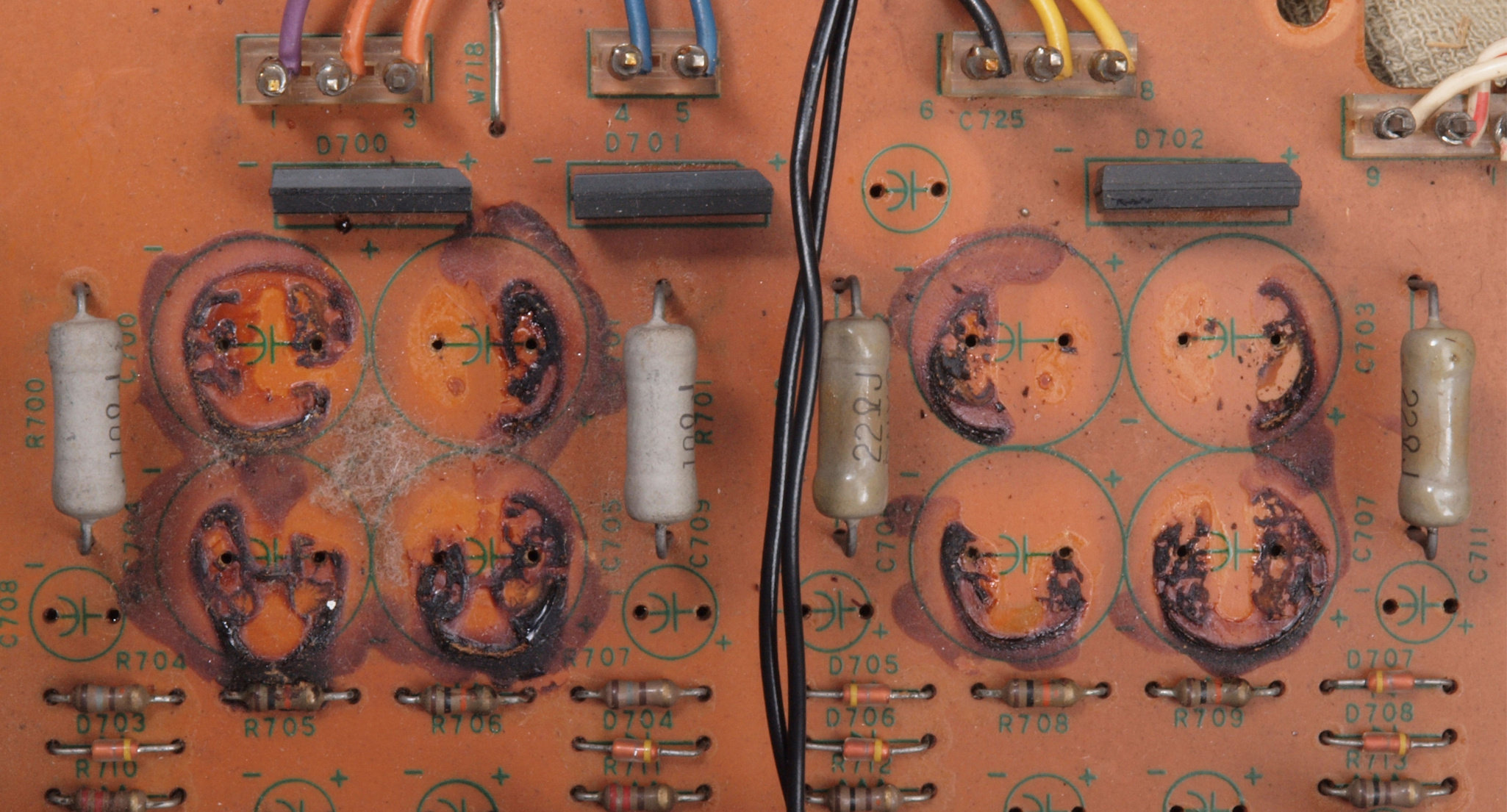

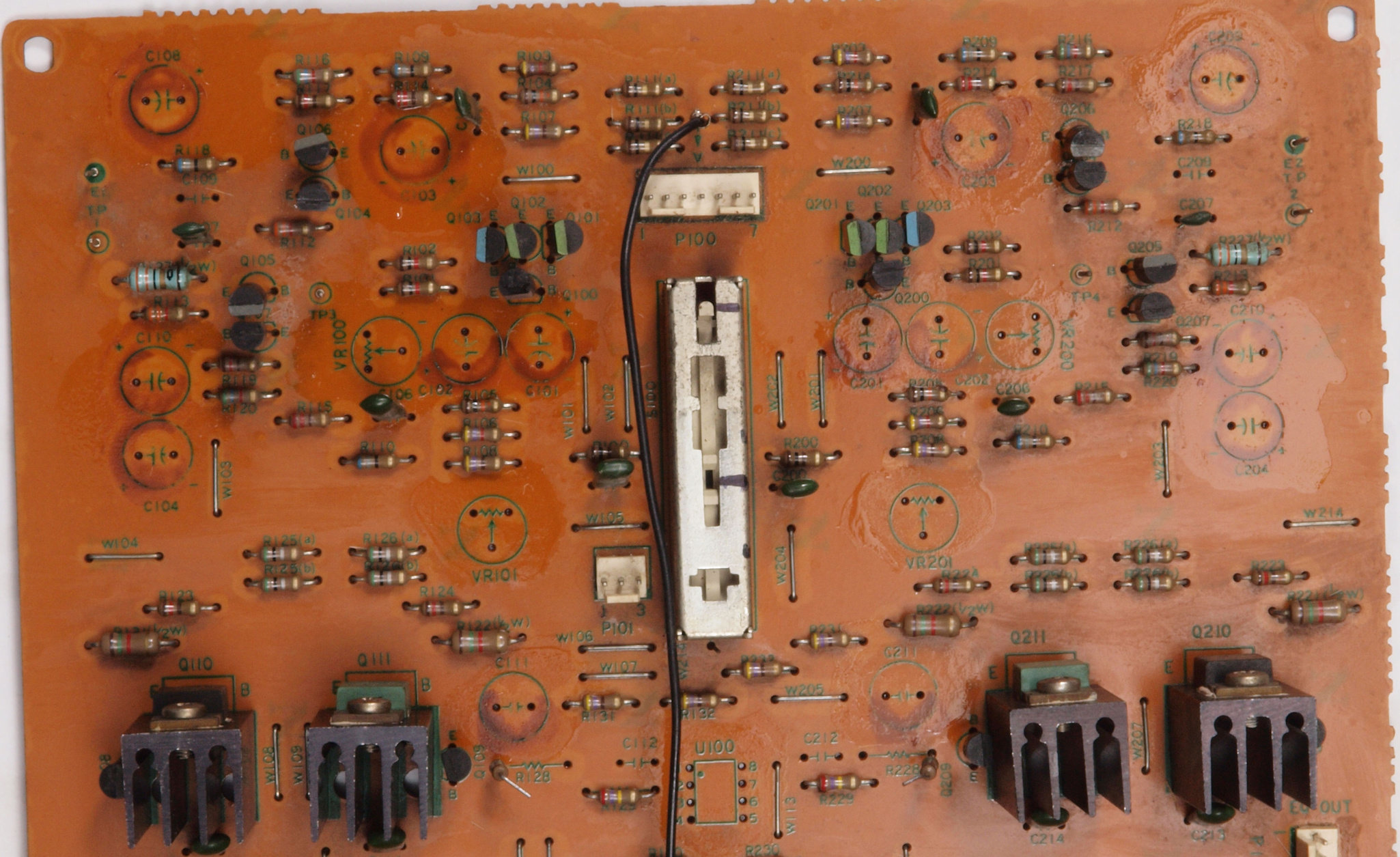

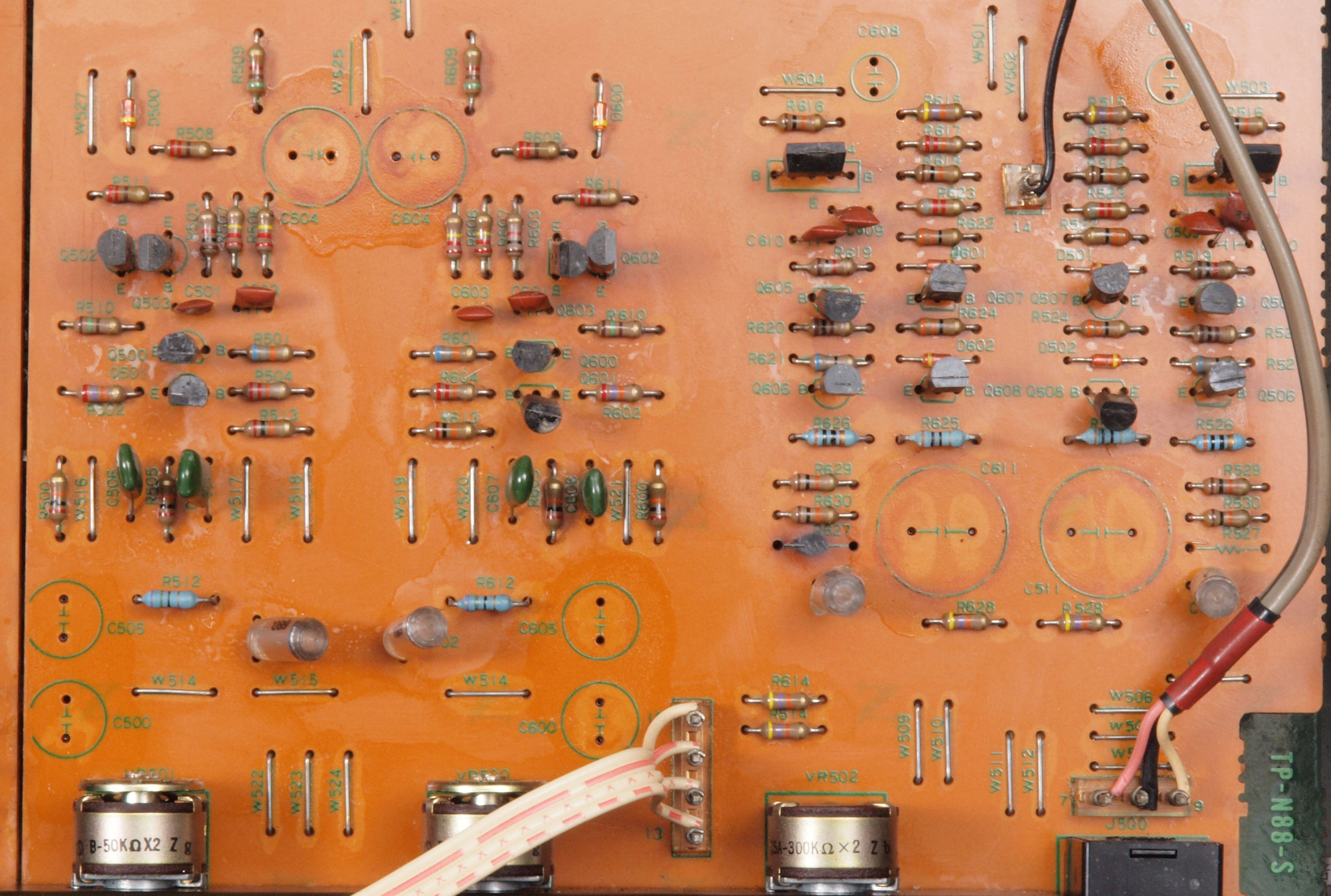

Ｃ２１．　修理前　ＥＱ-ＡＭＰ基板。

Ｃ２１２．　修理中　ＥＱ-ＡＭＰ基板。電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ２１３．　修理中　ＥＱ-ＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

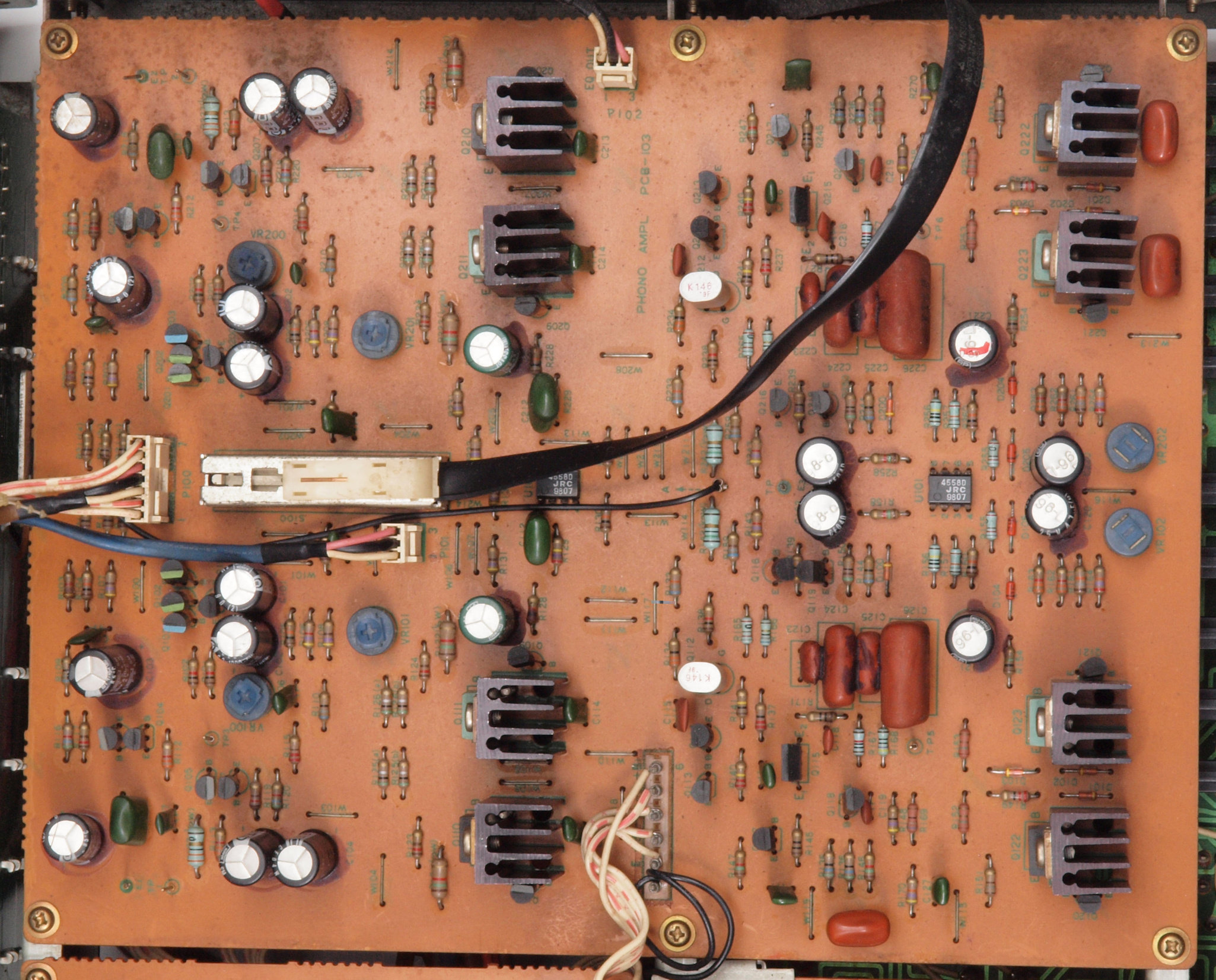

Ｃ２２．　修理後　ＥＱ-ＡＭＰ基板。

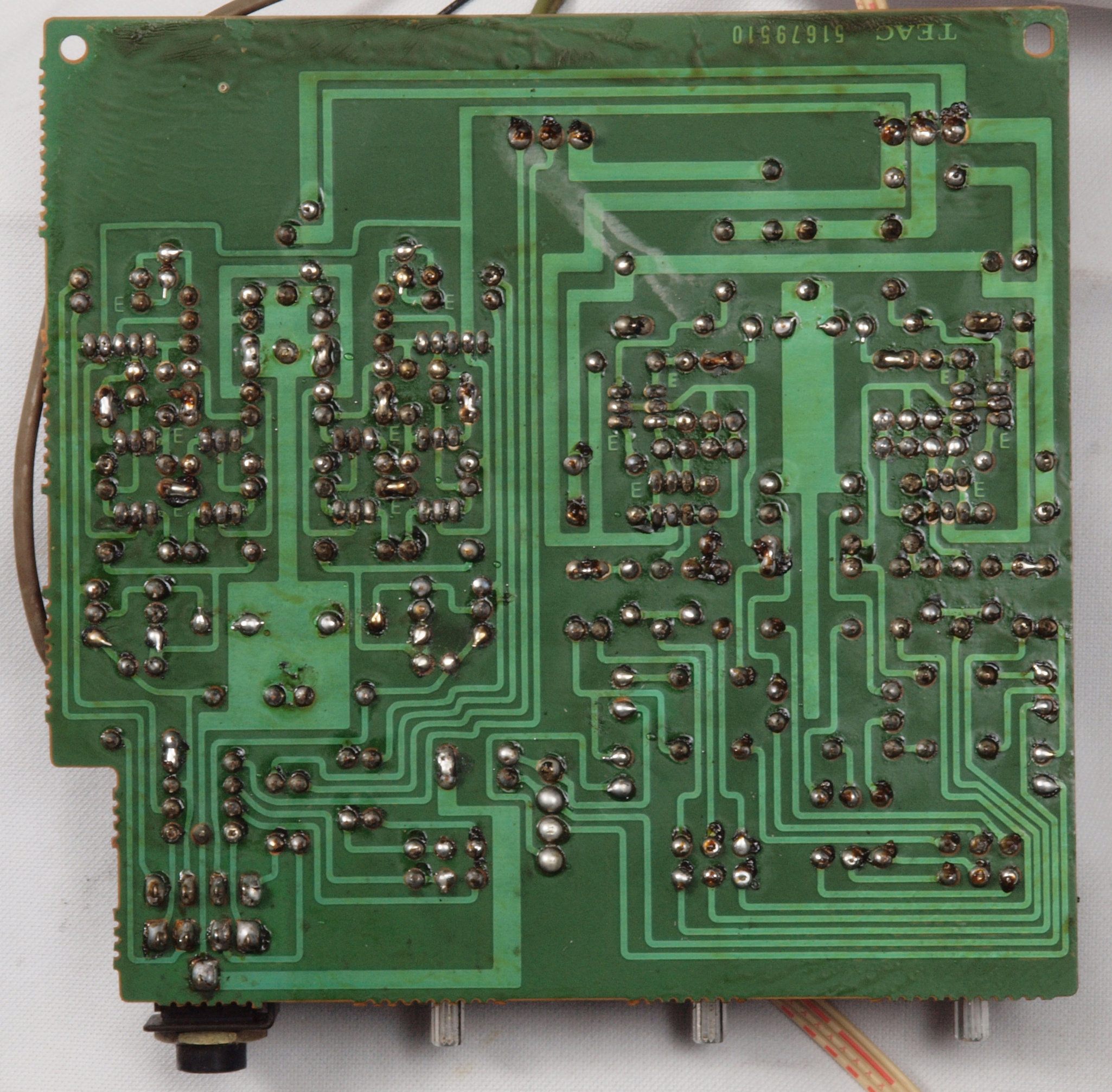

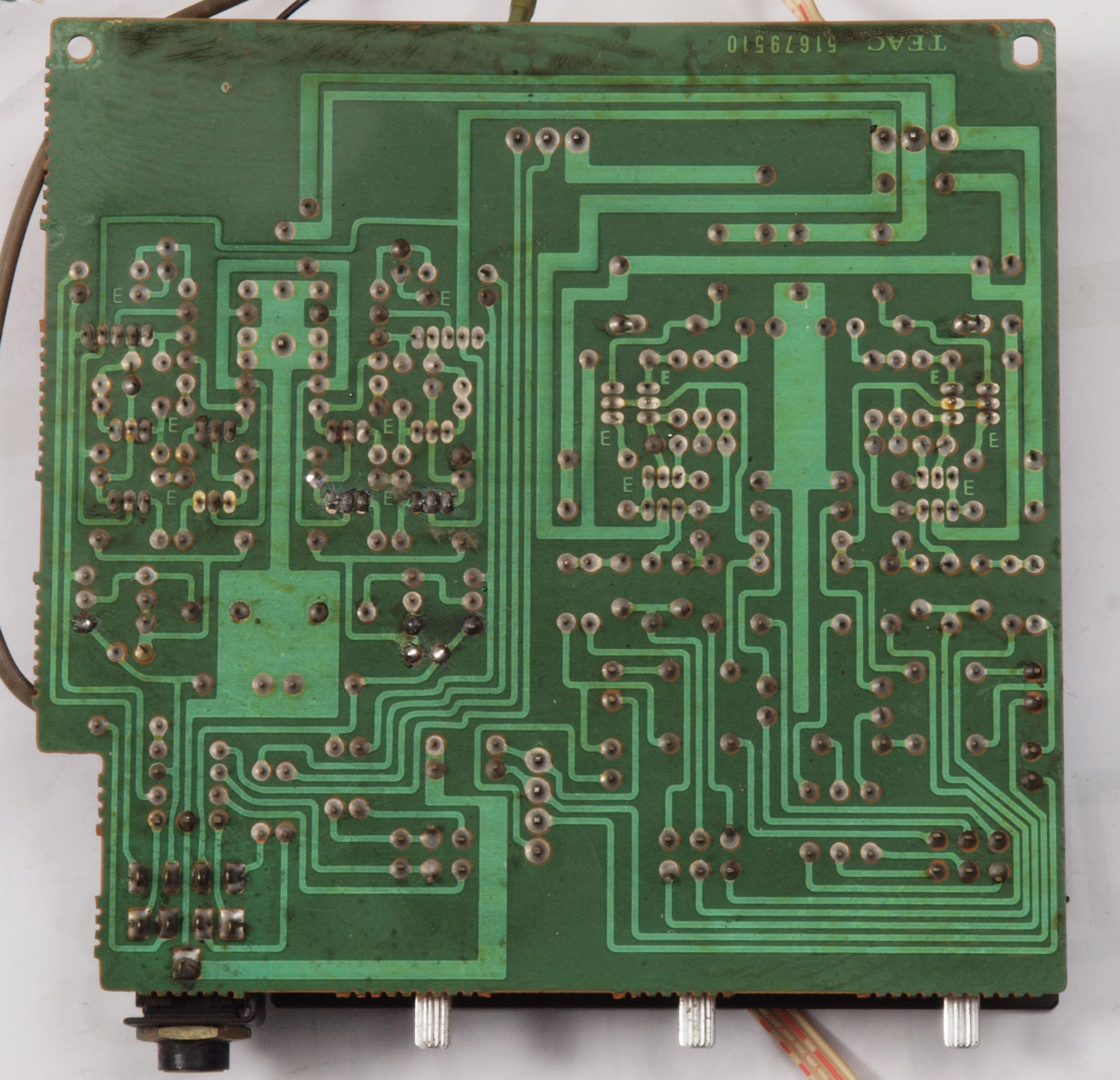

Ｃ２３．　修理前　ＥＱ-ＡＭＰ基板裏。

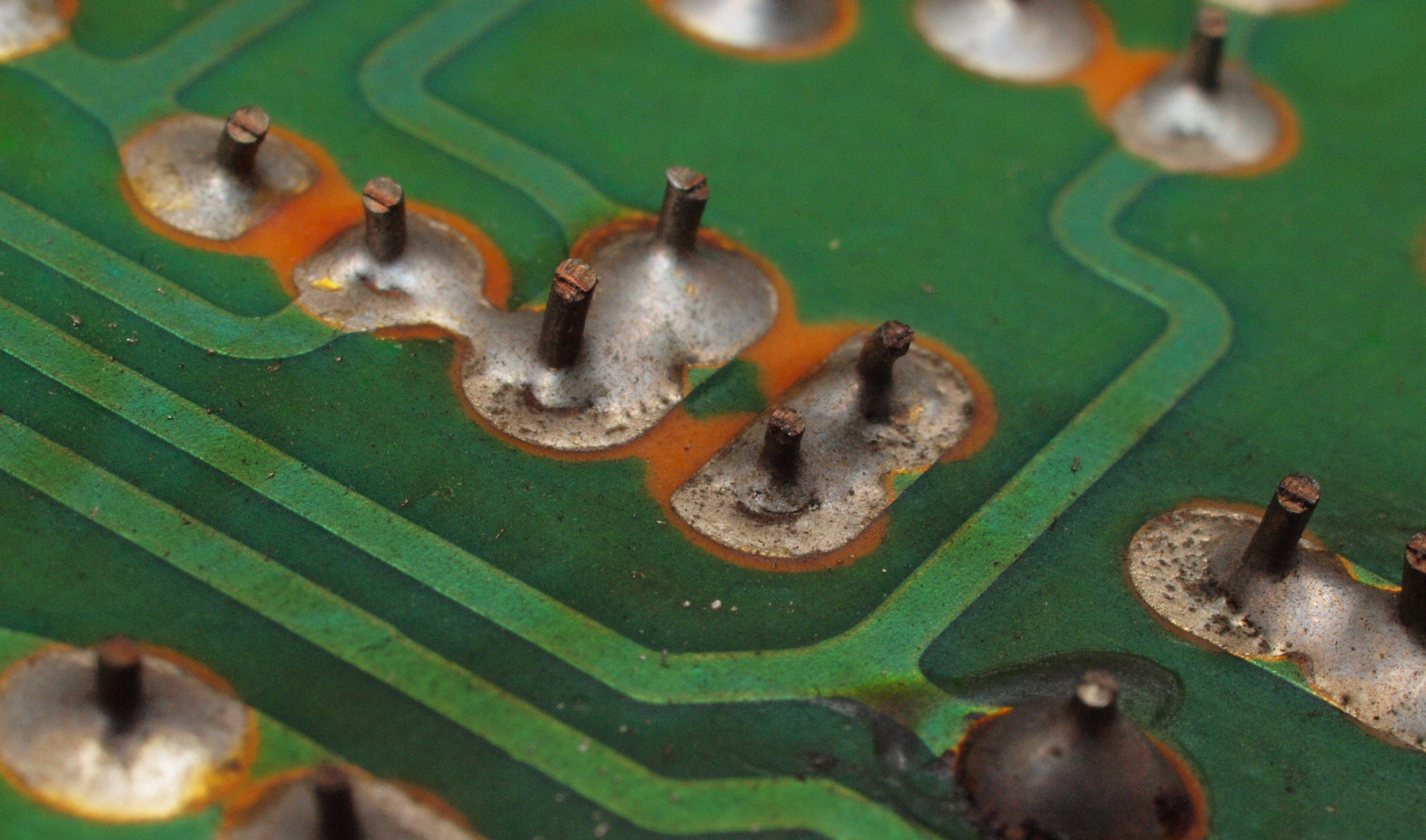

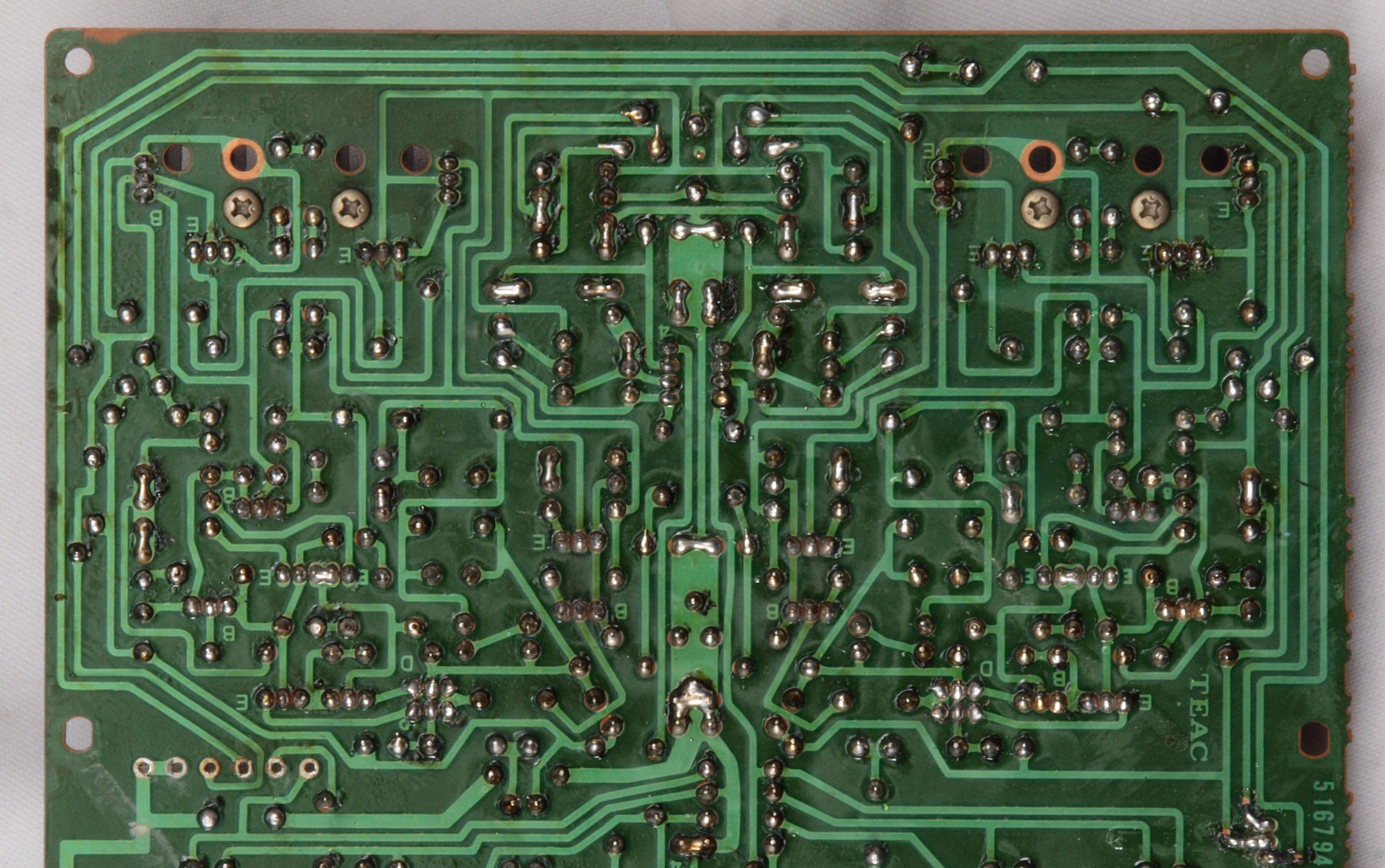

Ｃ２４．　修理後　ＥＱ-ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ２５．　完成ＥＱ-ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３１．　修理前　ＭＣ_HEAD-ＡＭＰ基板。

Ｃ３１２．　修理中　ＭＣ_HEAD-ＡＭＰ基板。電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ３１３．　修理中　ＭＣ_HEAD-ＡＭＰ基板。トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ３２．　修理後　ＭＣ_HEAD-ＡＭＰ基板。

Ｃ３３．　修理前　ＭＣ_HEAD-ＡＭＰ基板裏。

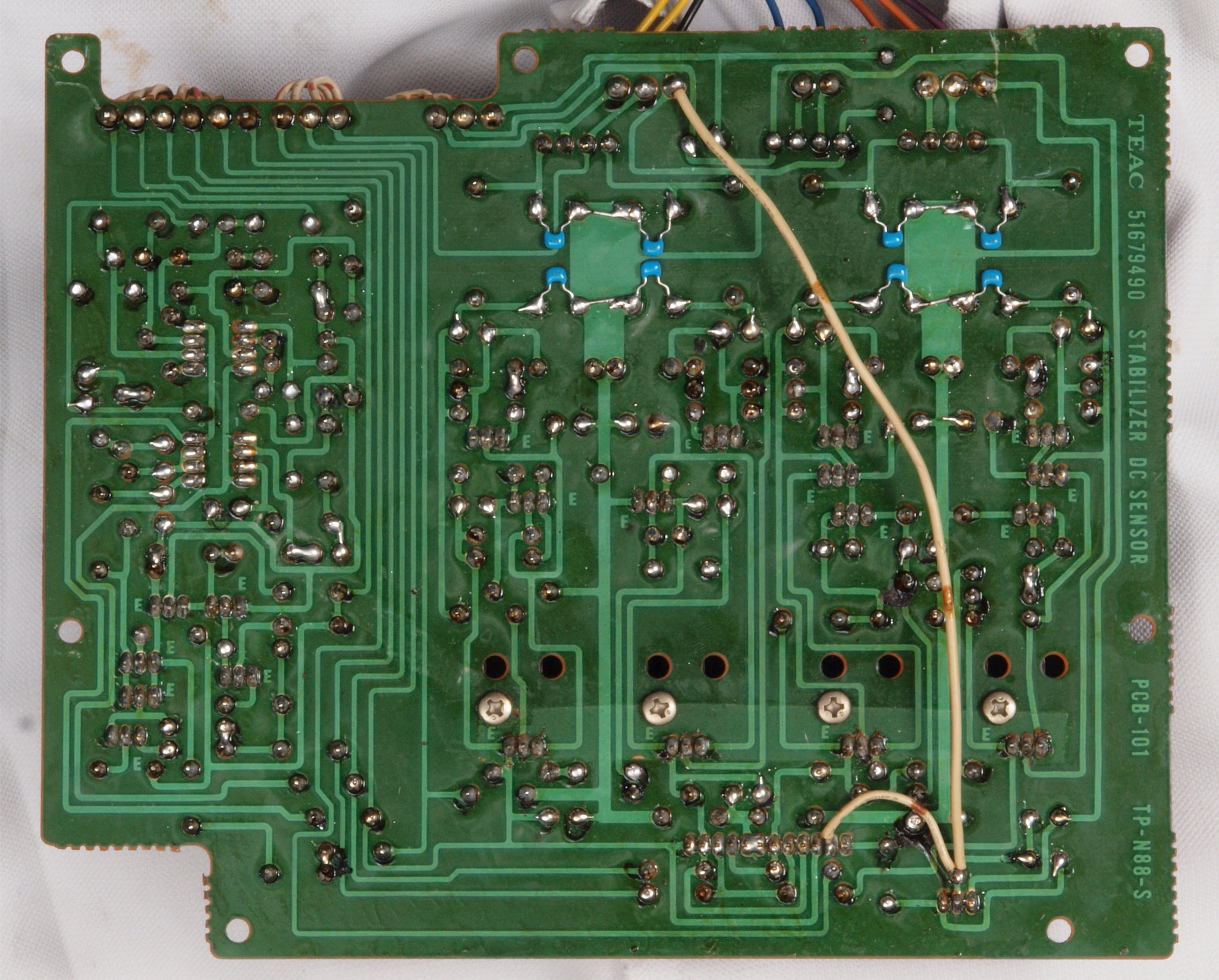

Ｃ３４．　修理後　ＭＣ_HEAD-ＡＭＰ基板裏。全ての半田をやり修す。

Ｃ３５．　完成ＭＣ_HEAD-ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

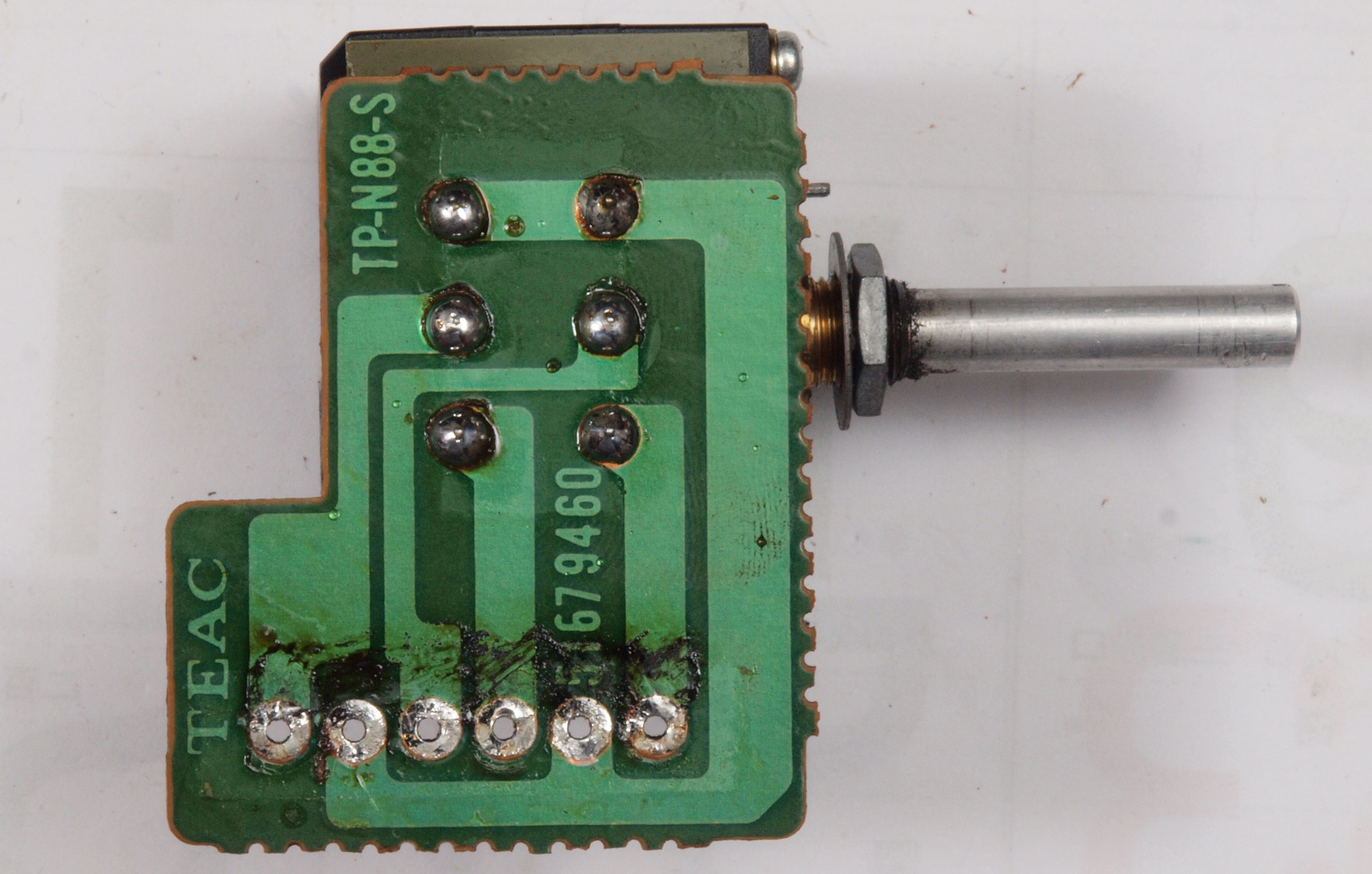

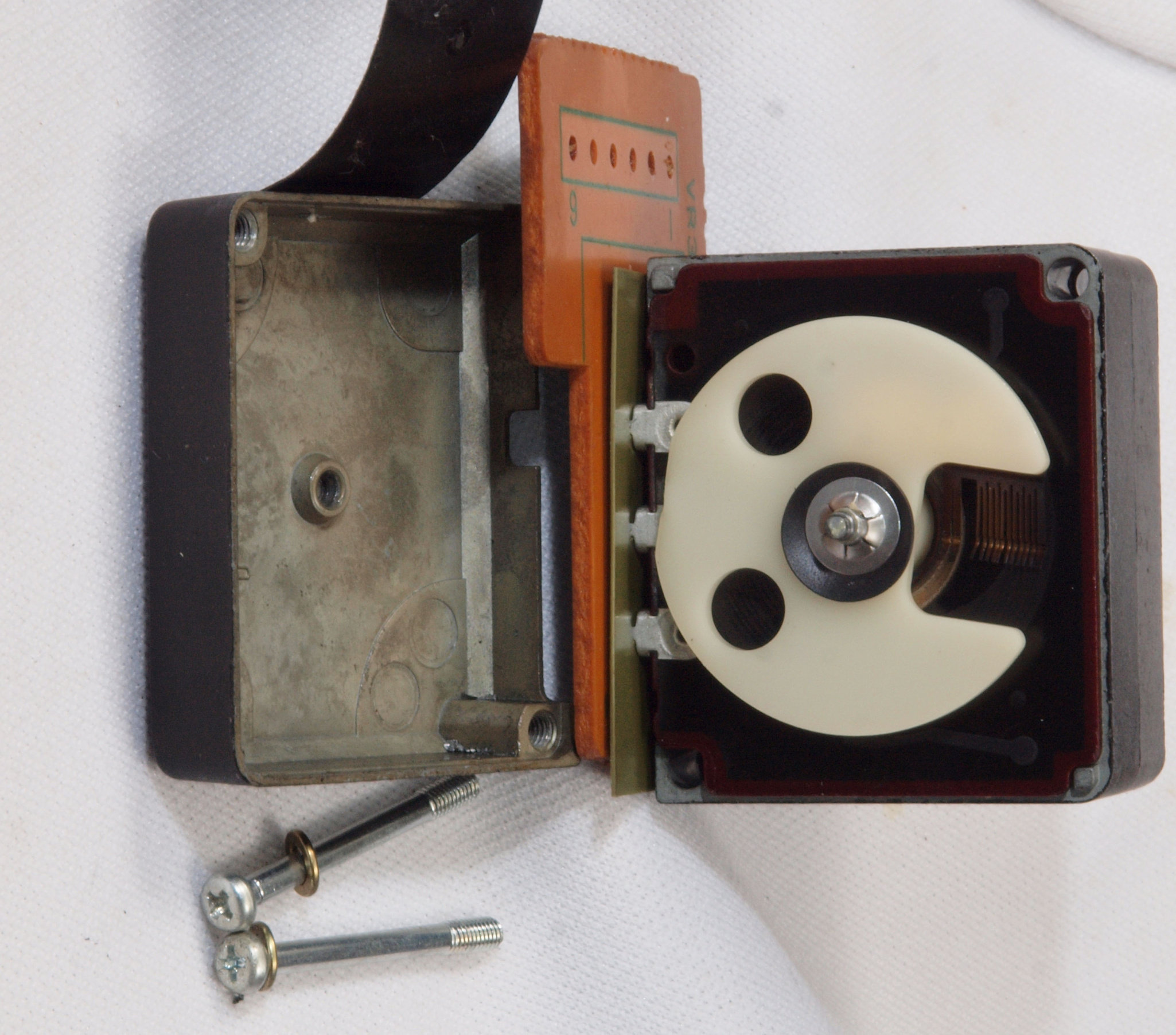

Ｃ４１．　清掃中　主ＶＲの分解

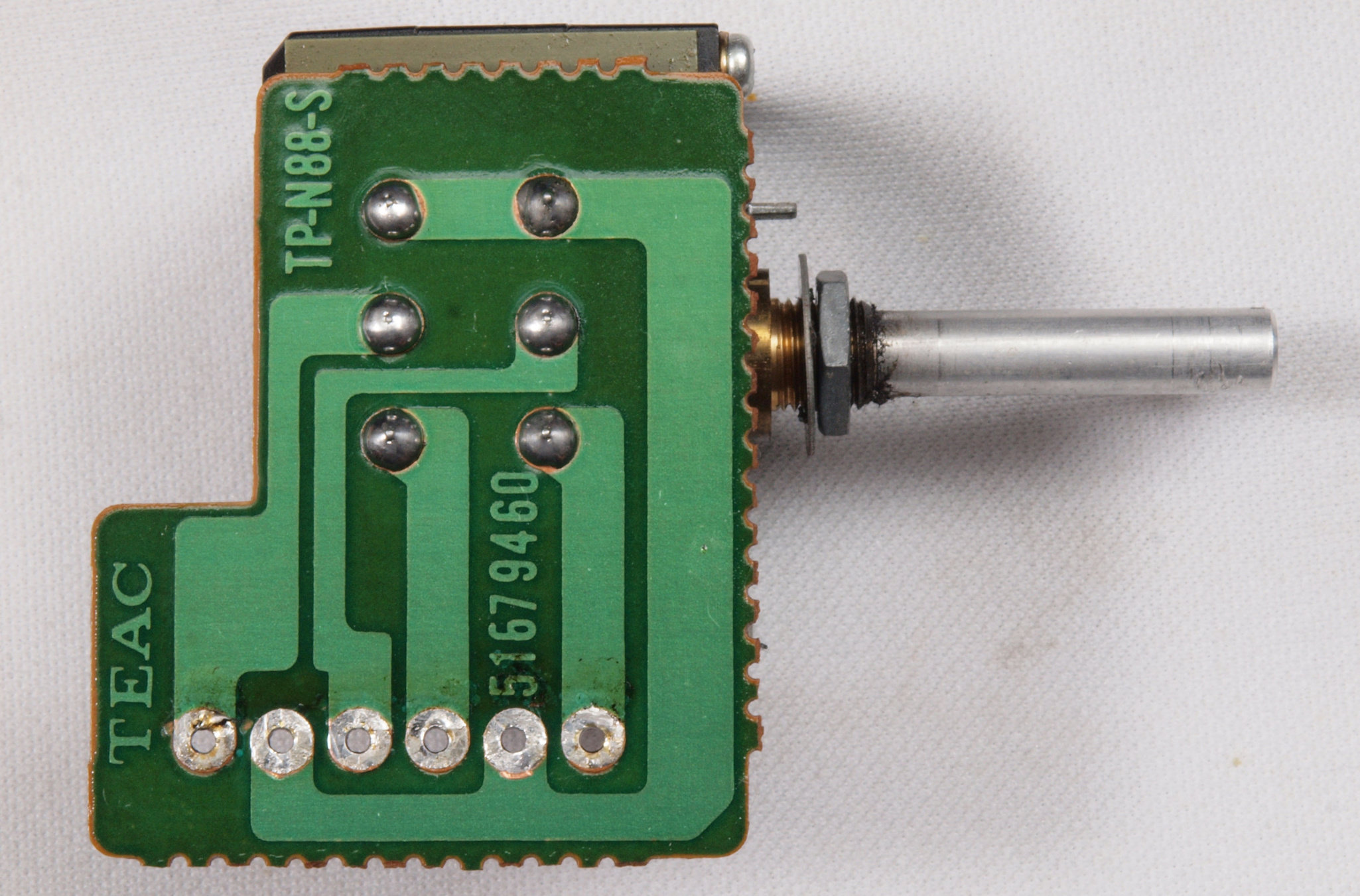

Ｃ４２．　修理前　主ＶＲ基板裏。

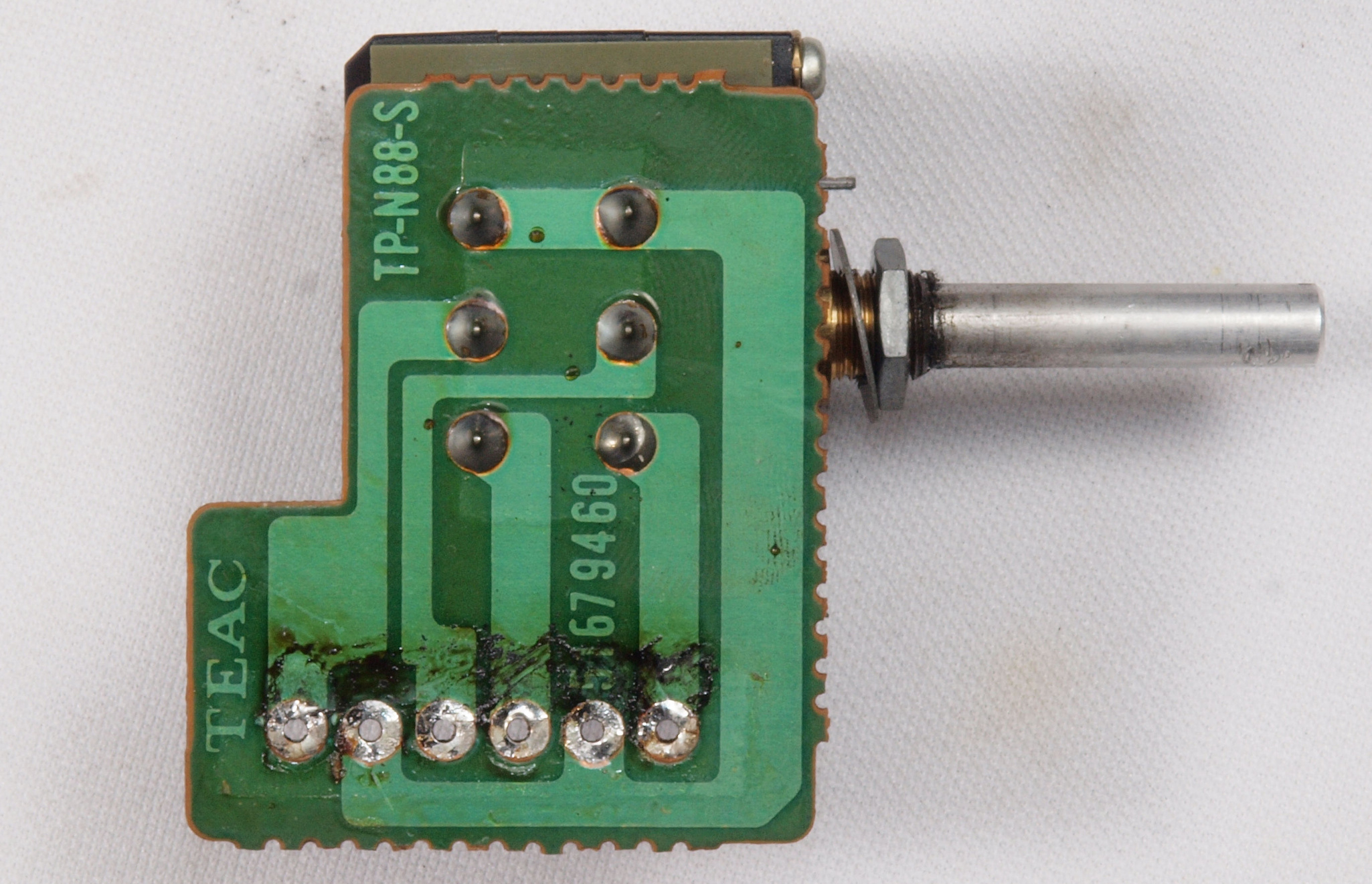

Ｃ４３．　修理後　主ＶＲ基板裏。全ての半田をやり修す。

Ｃ４４．　完成主ＶＲ基板裏。余分なフラックスを落として、コート液を塗る。

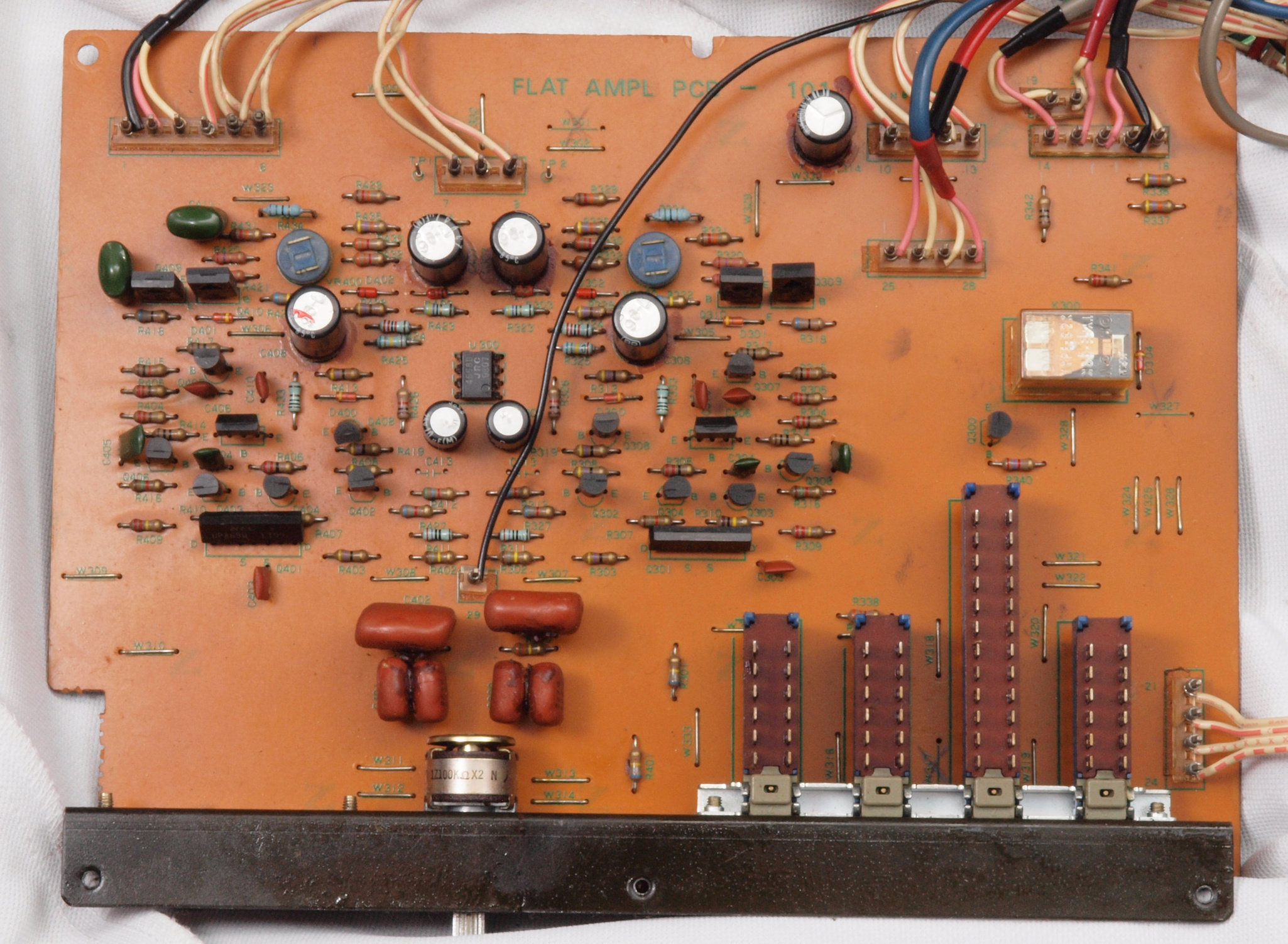

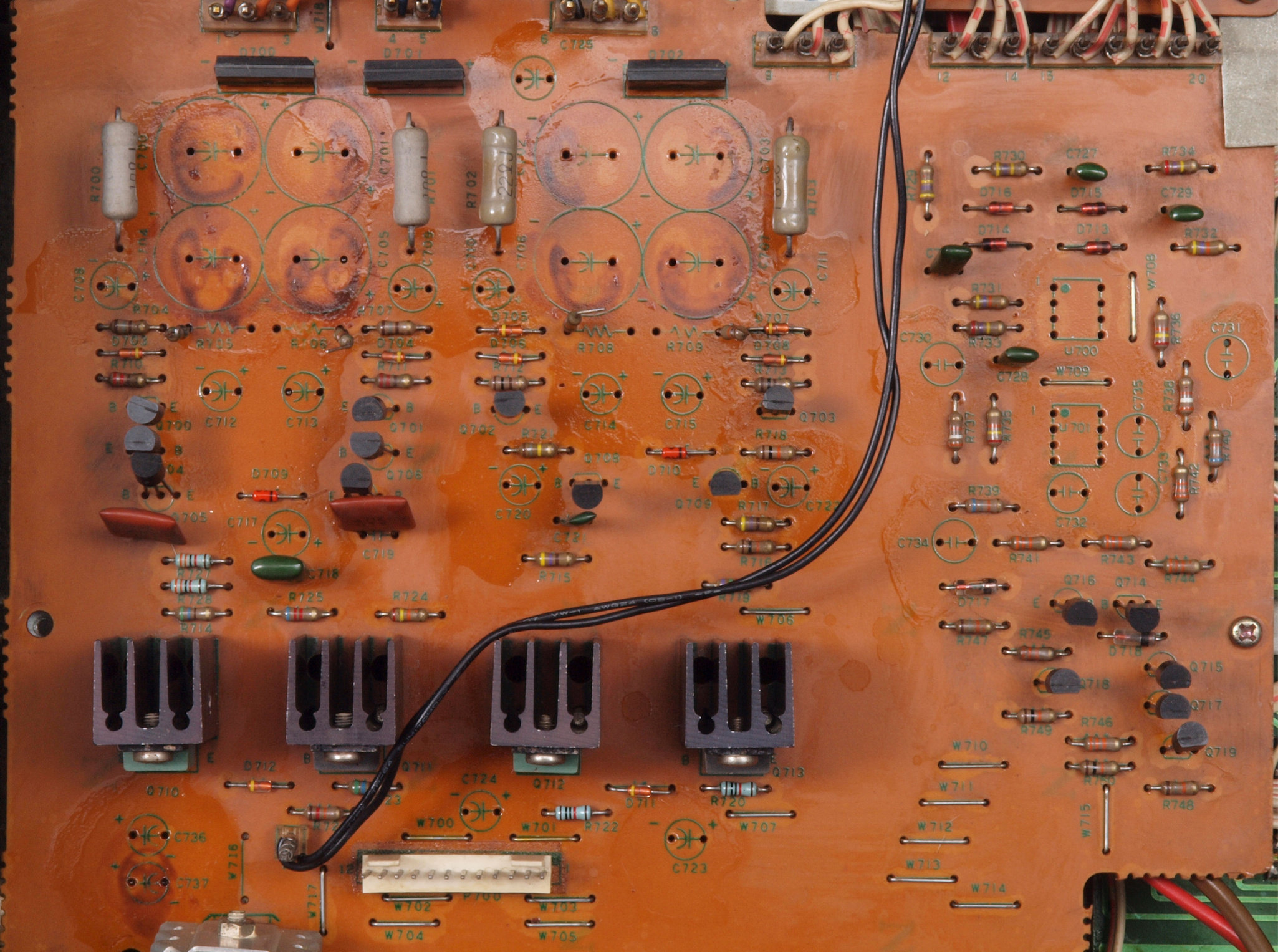

Ｃ５１．　修理前　バッファーＡＭＰ・コントロールＳＷ基板

Ｃ５１２．　修理中　バッファーＡＭＰ・コントロールＳＷ基板。電解コンデンサー固定するトルエン溶媒の接着剤を取り去り、コートを塗布後。

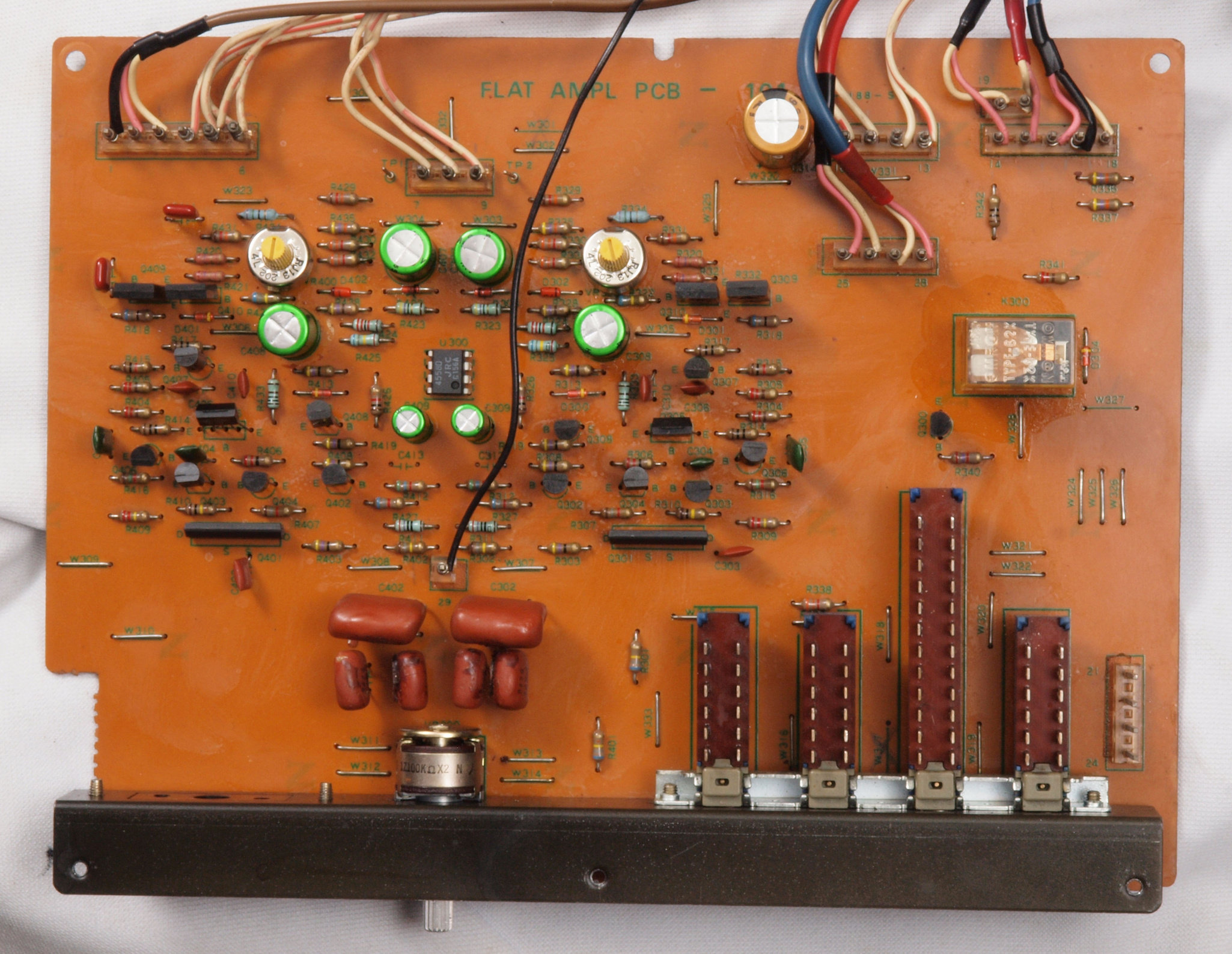

Ｃ５２．　修理後　バッファーＡＭＰ・コントロールＳＷ基板。 　　　　　　　　電解コンデンサ−７個、ＯＰ−ＡＭＰ１個、半固定ＶＲ２個、フイルムコンデンサー２個、ダイオード２個交換。

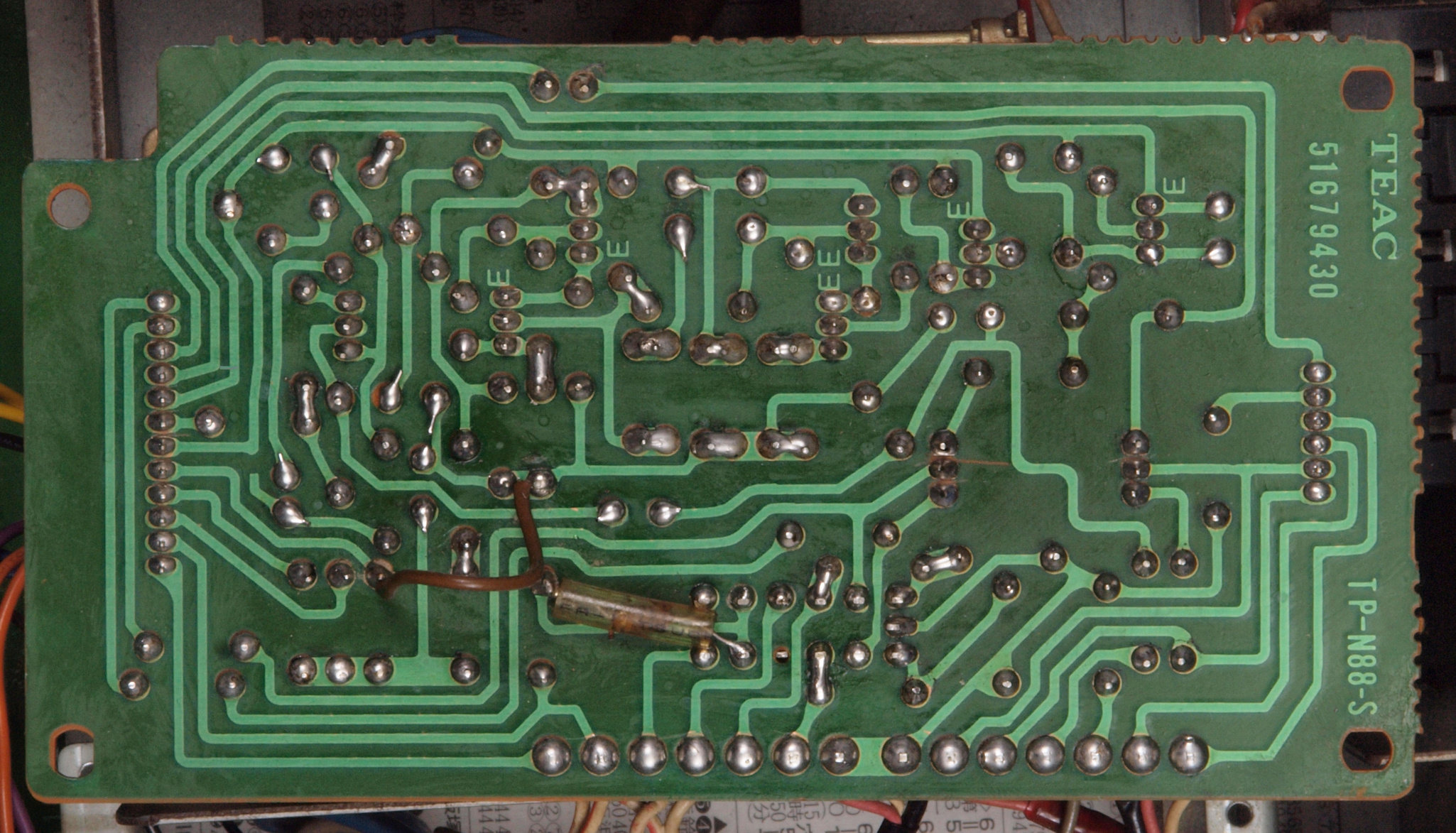

Ｃ５３．　修理前　バッファーＡＭＰ・コントロールＳＷ基板裏

Ｃ５３２．　修理中　バッファーＡＭＰ・コントロールＳＷ基板裏。　半田不良予備軍。

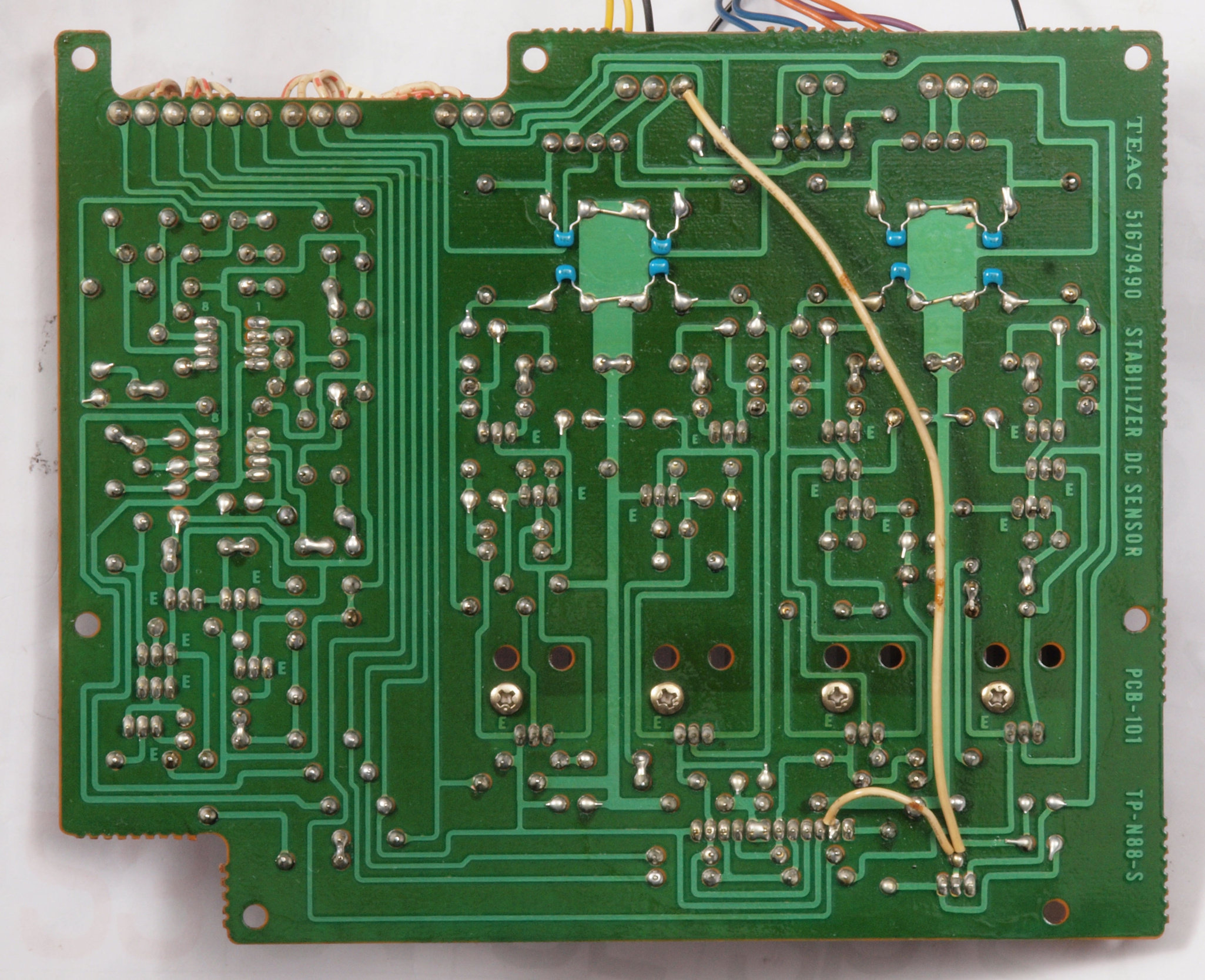

Ｃ５４．　修理（半田補正）後　バッファーＡＭＰ・コントロールＳＷ基板裏。 全ての半田をやり修す。

Ｃ５５．　完成バッファーＡＭＰ・コントロールＳＷ基板裏。 余分なフラックスを落として、コート液を塗る。

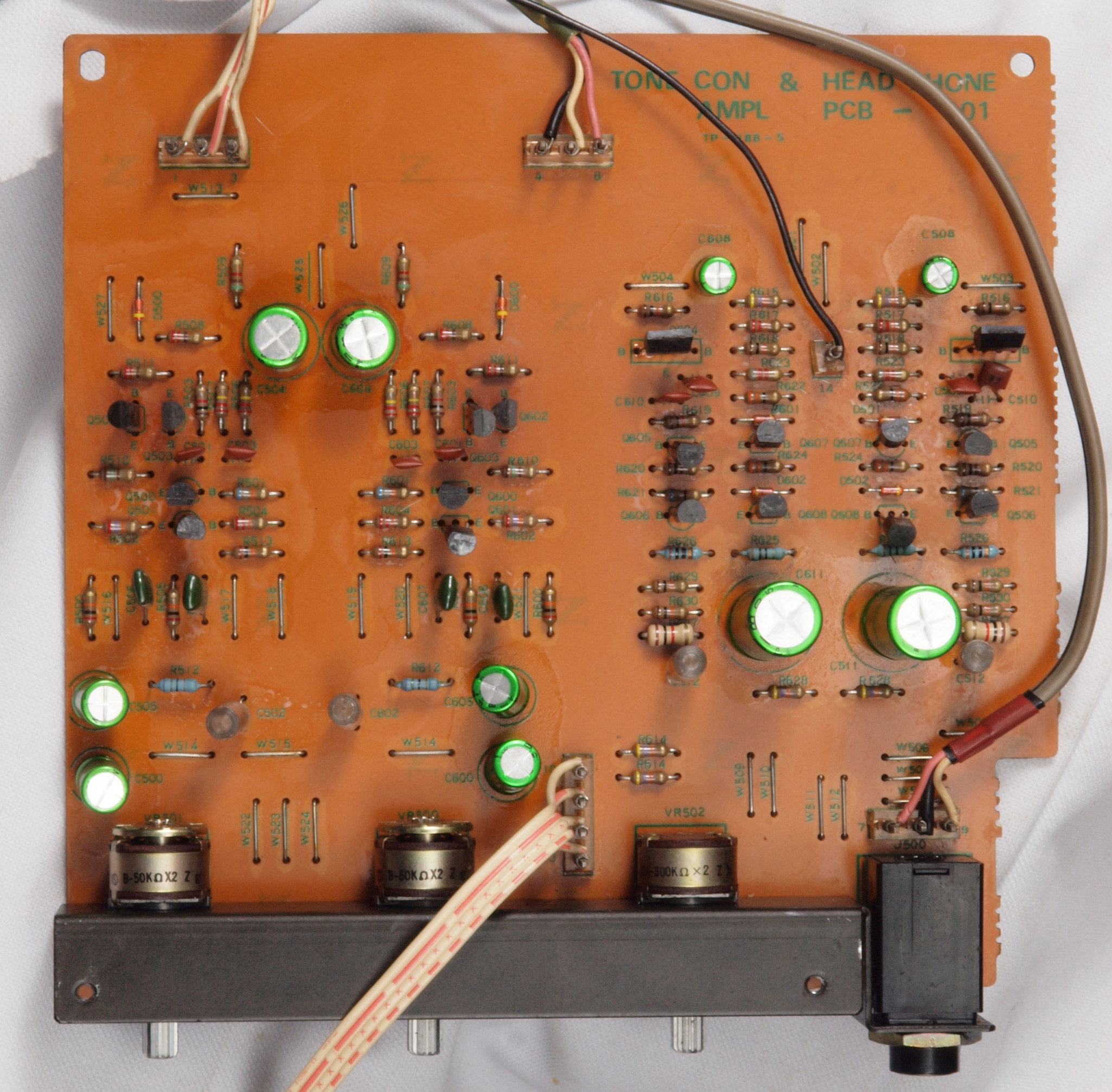

Ｃ６１．　修理前　トーンコントロール、ヘッドホーンＡＭＰ基板

Ｃ６１２．　修理前　トーンコントロール、ヘッドホーンＡＭＰ基板。電解コンデンサー固定するトルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ６２．　修理後　トーンコントロール、ヘッドホーンＡＭＰ基板。　電解コンデンサ−１０個、抵抗２個交換。

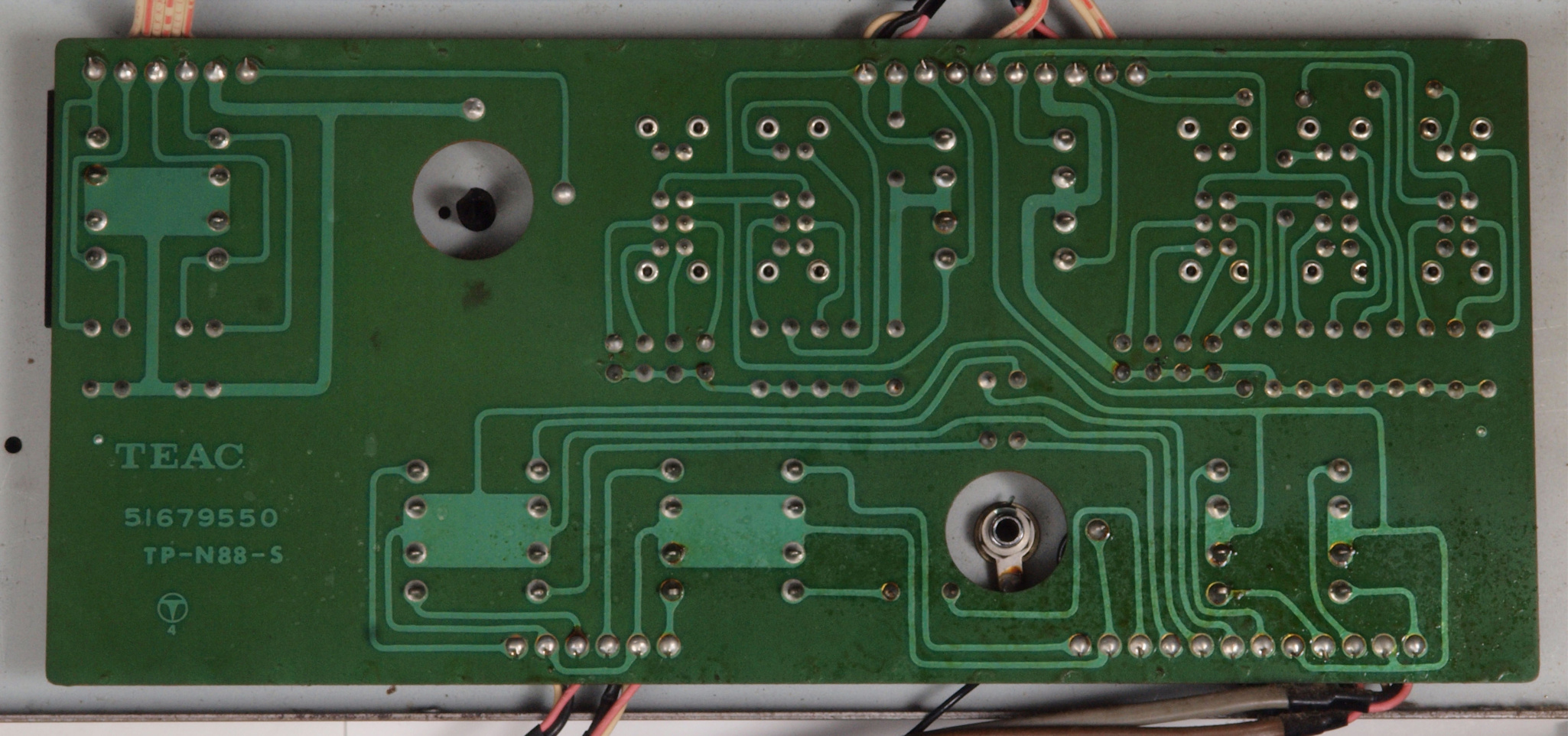

Ｃ６３．　修理前　トーンコントロール、ヘッドホーンＡＭＰ基板裏

Ｃ６４．　修理（半田補正）後　トーンコントロール、ヘッドホーンＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ６５．　完成トーンコントロール、ヘッドホーンＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

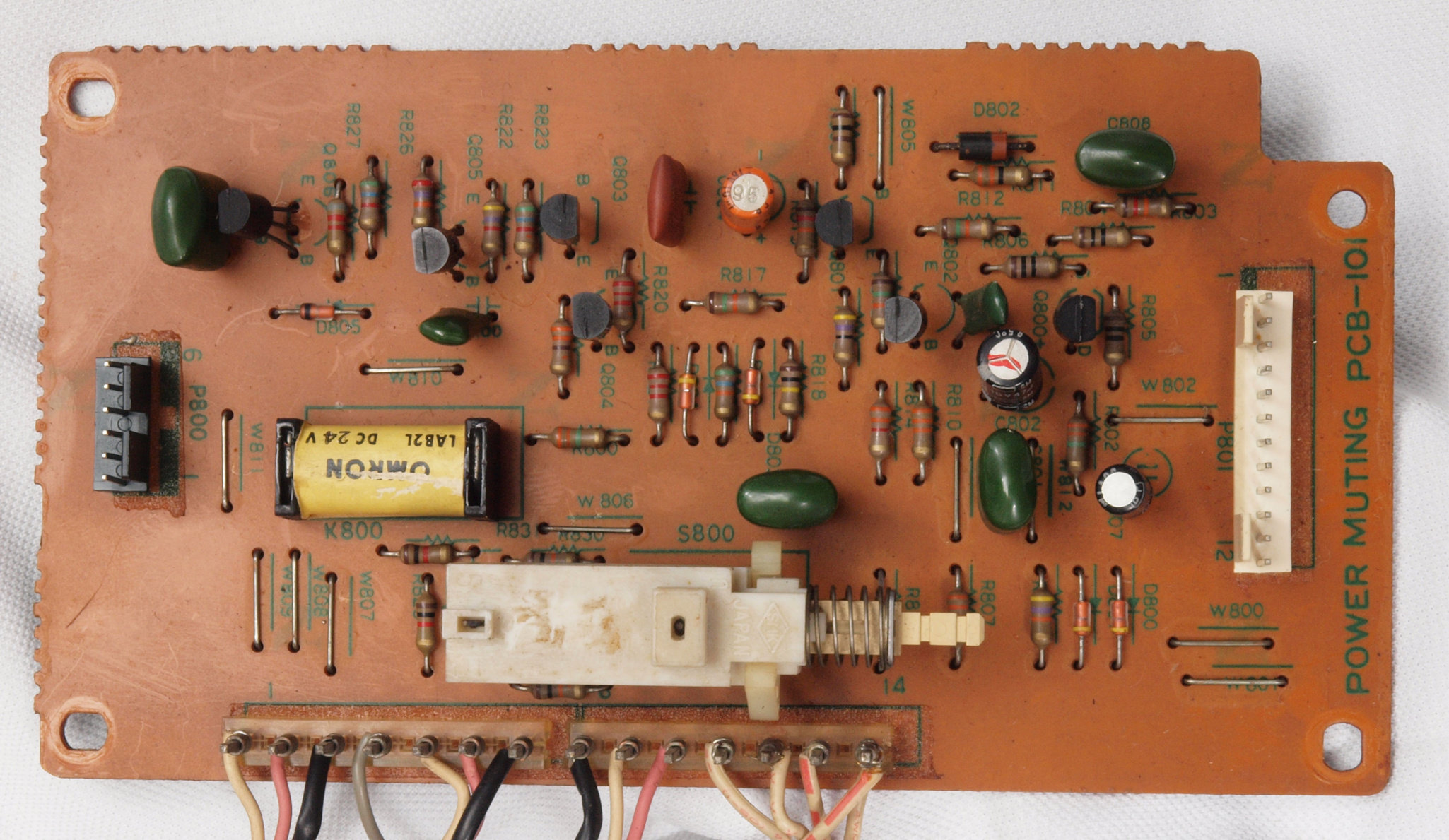

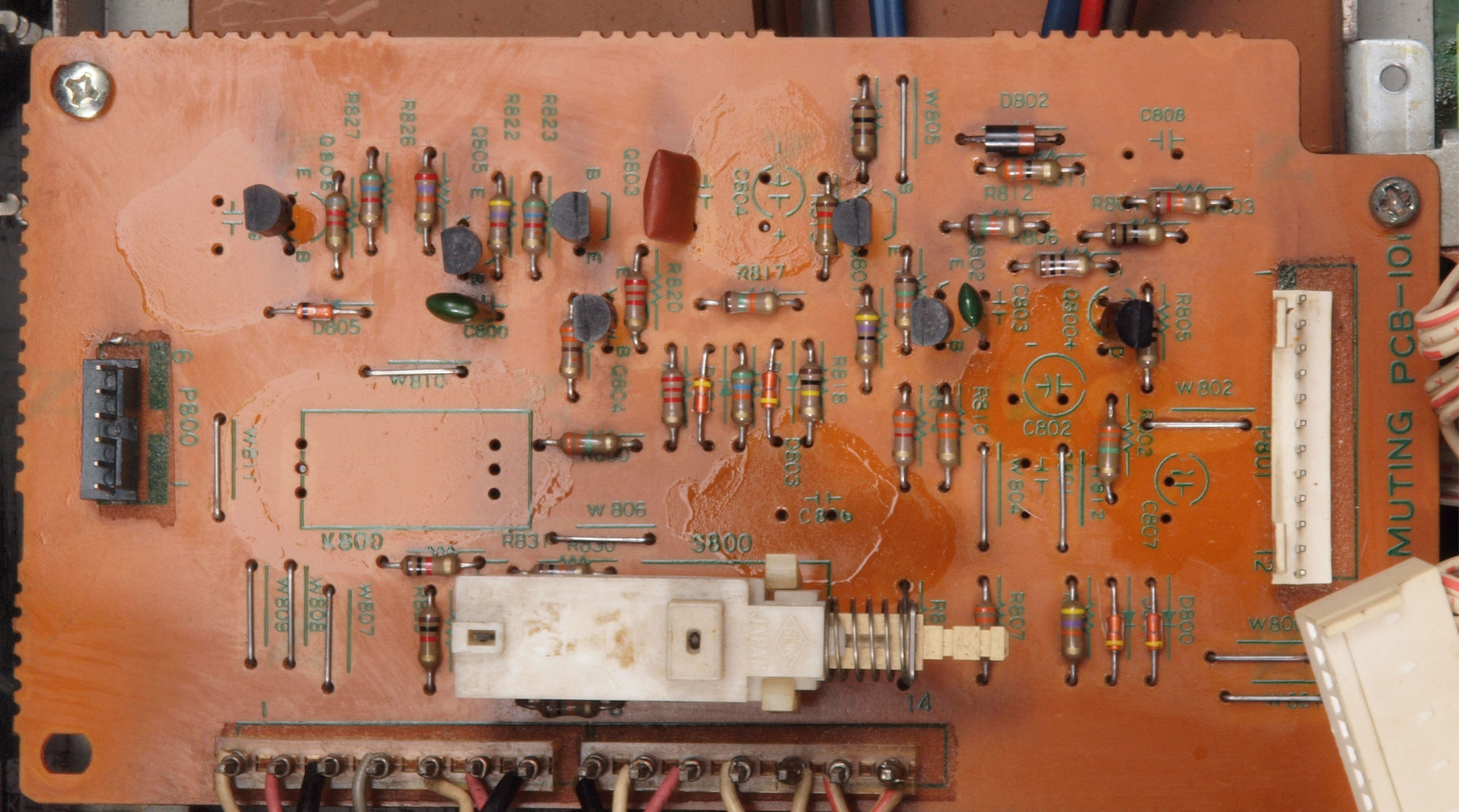

Ｃ７１．　修理前　出力ミューティング（プロテクト）基板

Ｃ７１２．　修理中　出力ミューティング（プロテクト）基板。電解コンデンサー固定するトルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ７２．　修理後　出力ミューティング（プロテクト）基板。　電解コンデンサ−３個、リードリレー１個、フイルムコンデンサー４個交換。

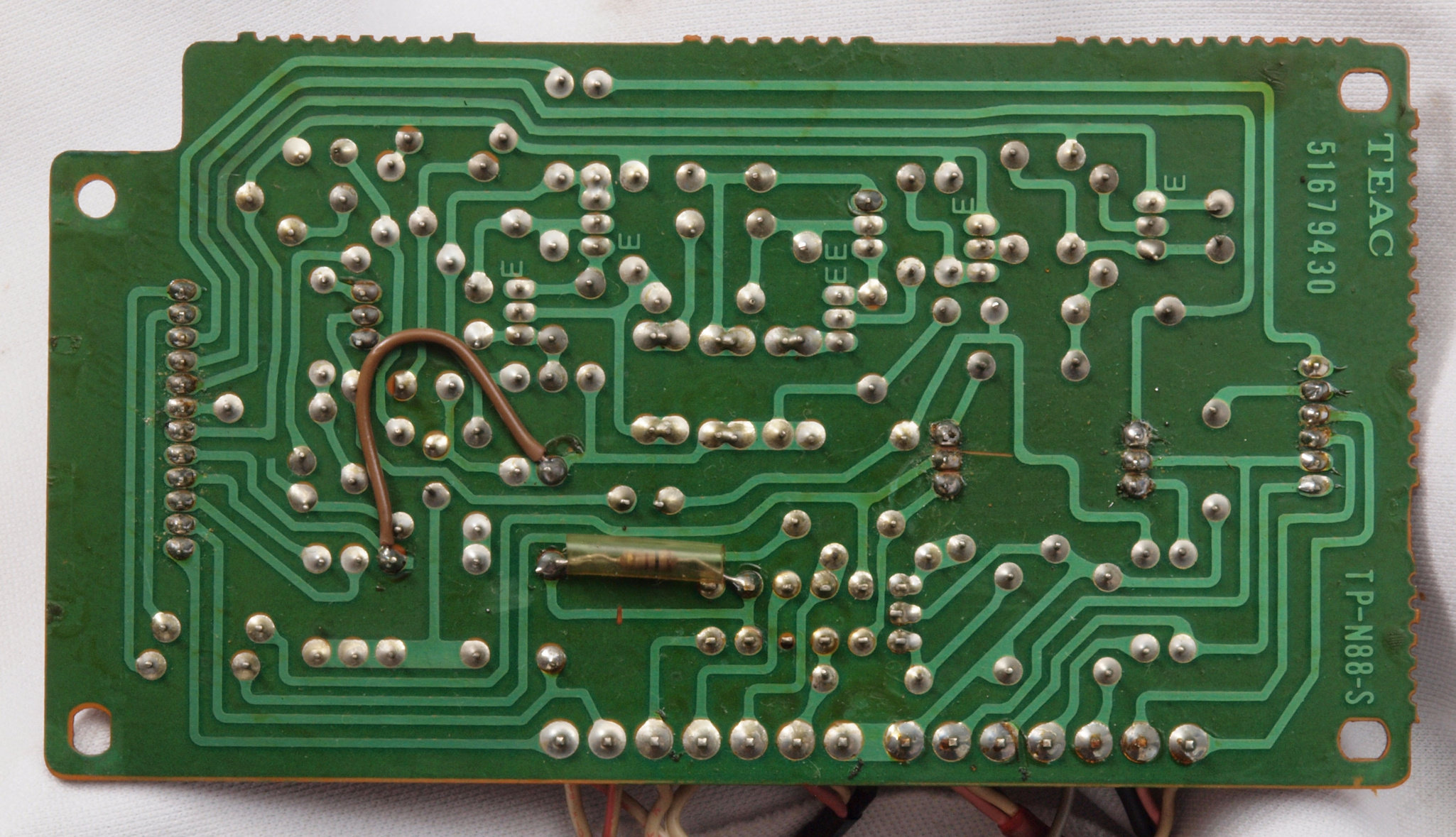

Ｃ７３．　修理前　　出力ミューティング（プロテクト）基板裏

Ｃ７４．　修理（半田補正）後　　出力ミューティング（プロテクト）基板裏。 全ての半田をやり修し、余分なフラックスを落とす。

Ｃ７５．　完成出力ミューティング（プロテクト）基板裏。 コート液を塗る。

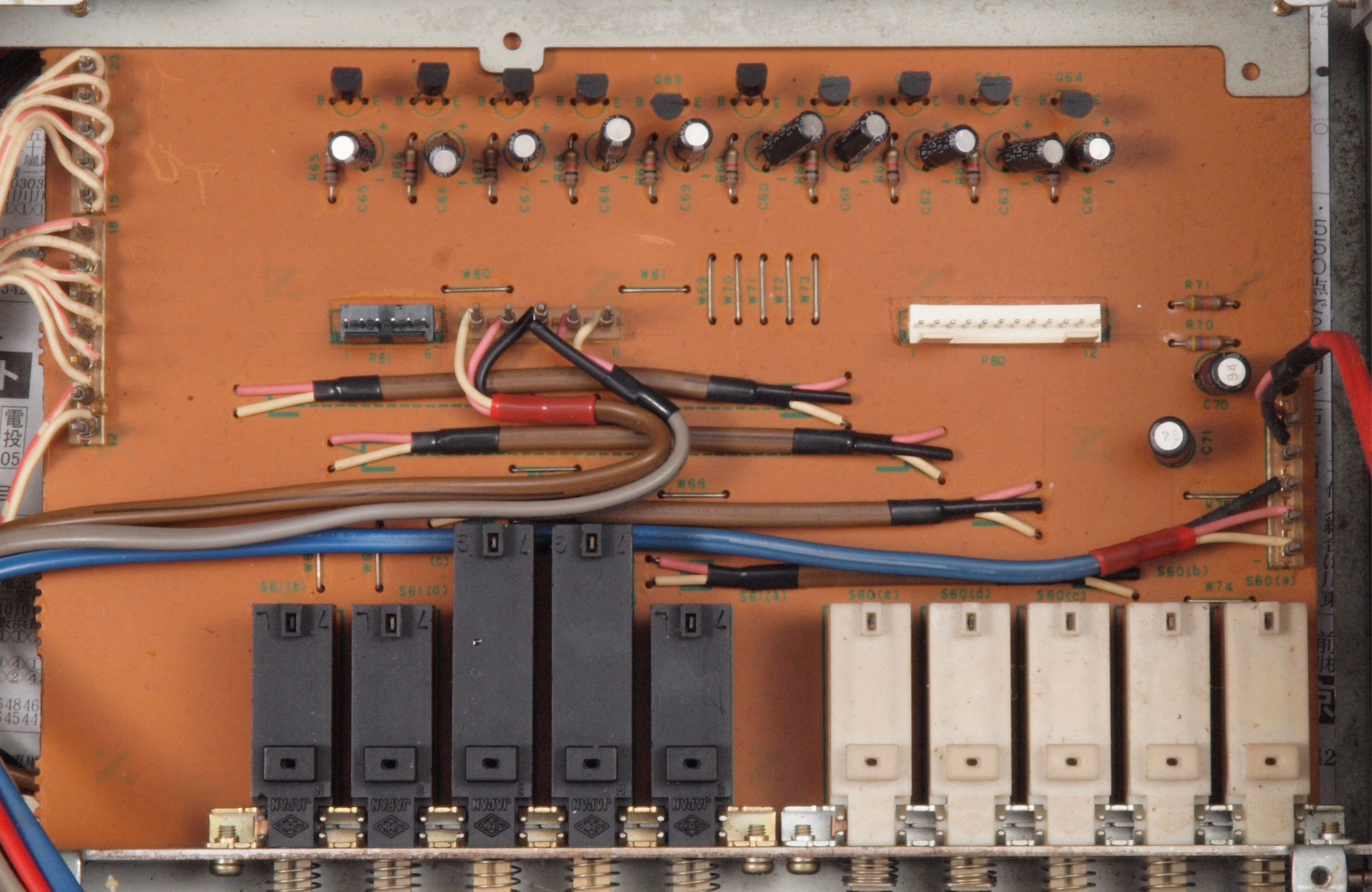

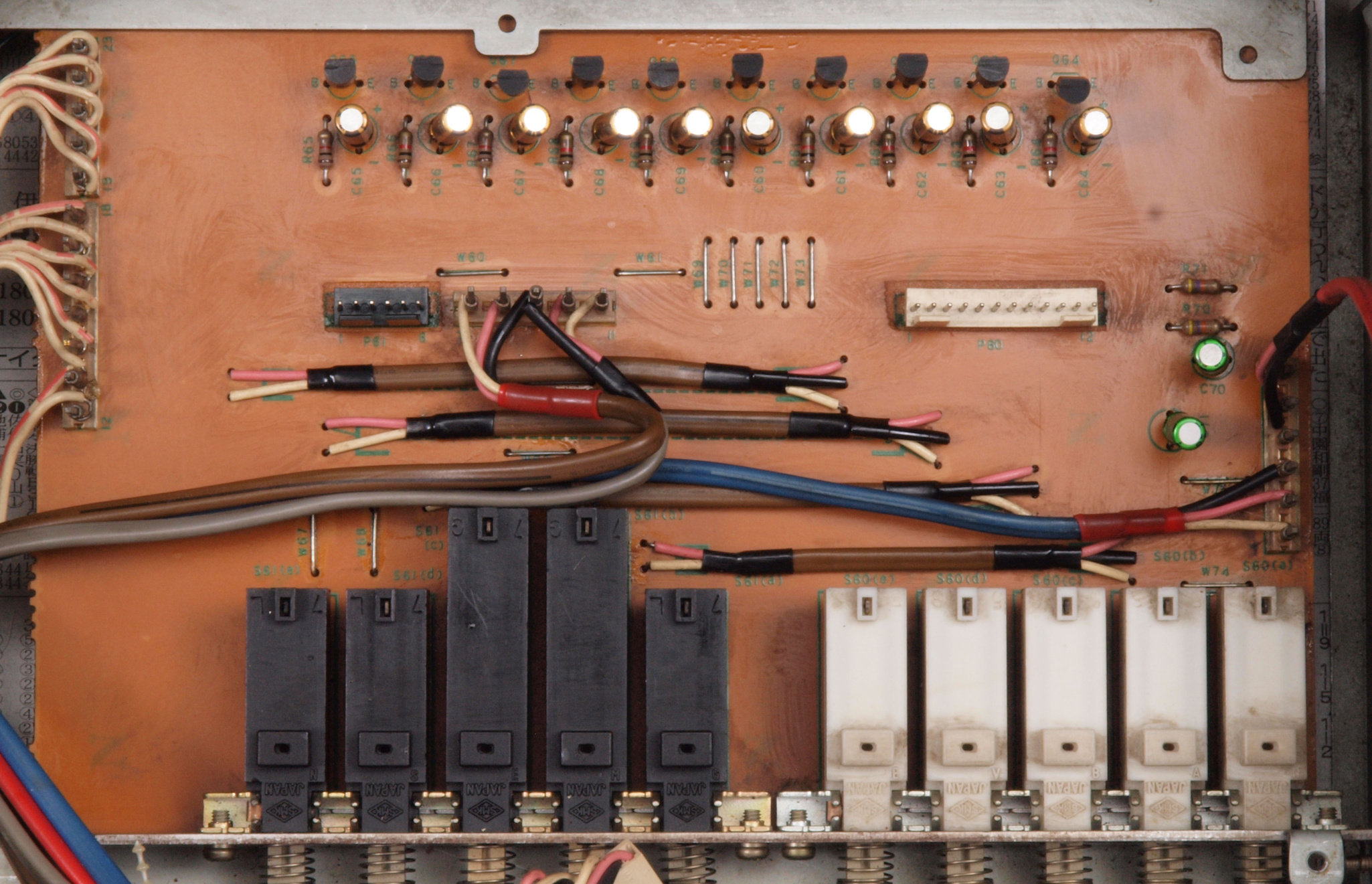

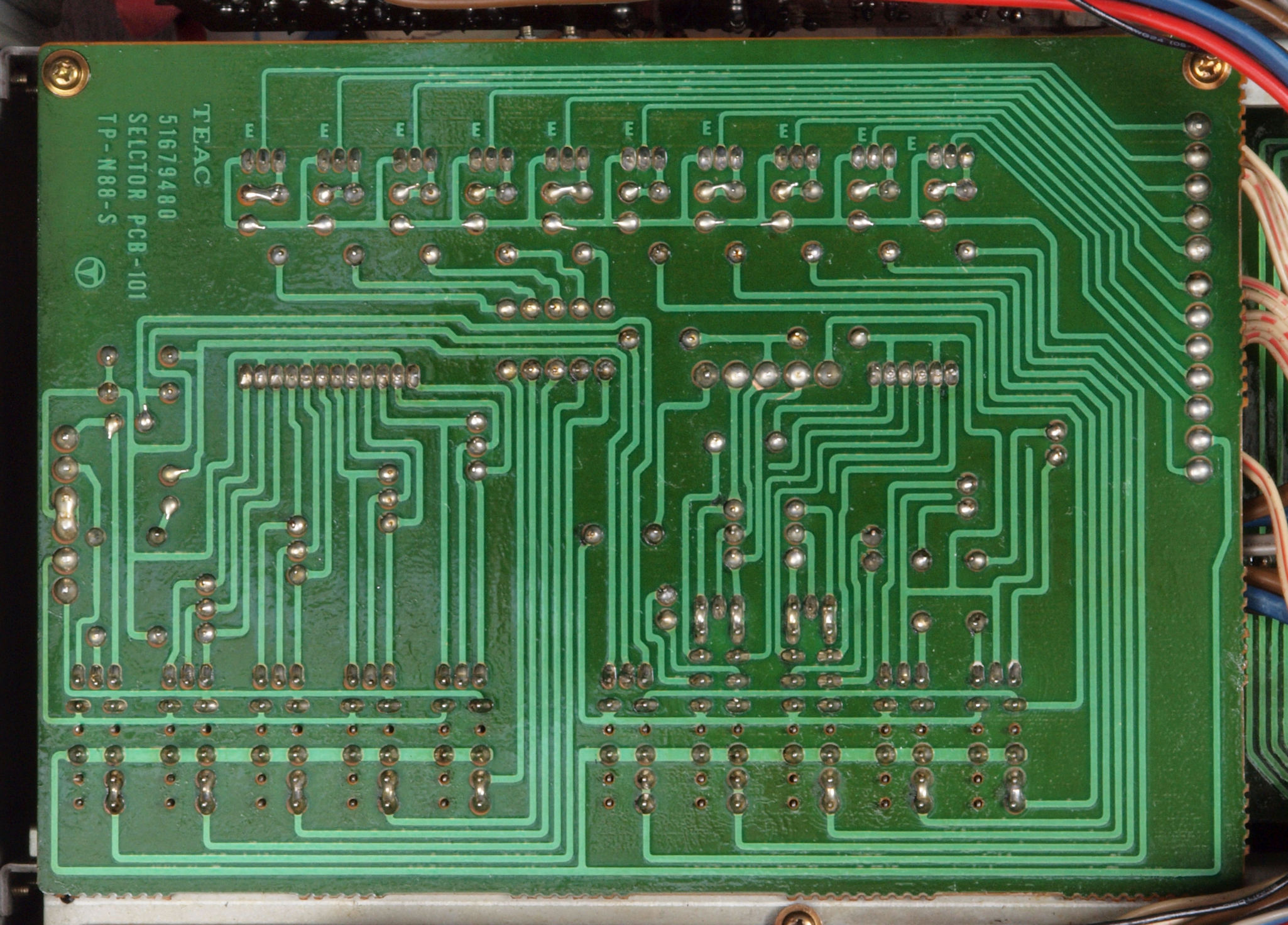

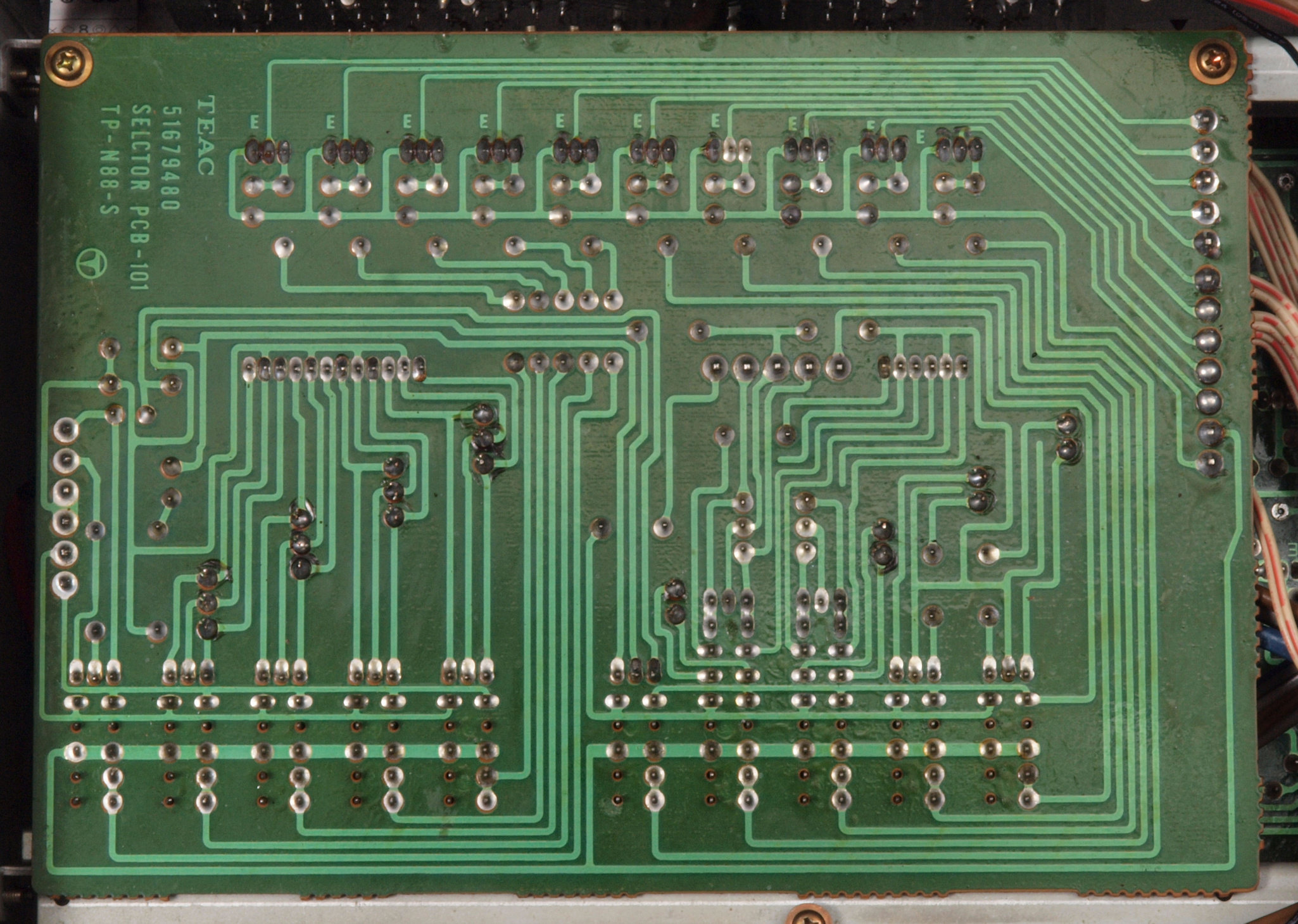

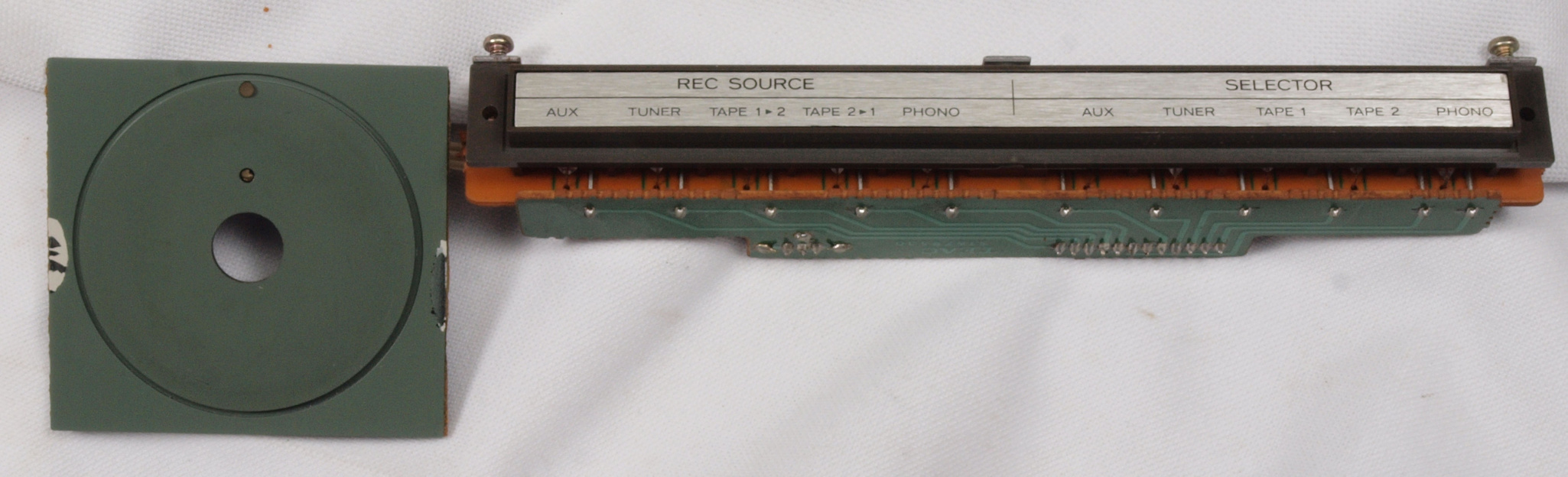

Ｃ８１．　修理前　入力選択基板

Ｃ８２．　修理後　入力選択基板。電解コンデンサー１２個交換。

Ｃ８３．　修理前　入力選択基板裏

Ｃ８４．　修理（半田補正）後　入力選択基板裏。 全ての半田をやり修す。

Ｃ８５．　完成入力選択基板裏。 余分なフラックスを落として、コート液を塗る。

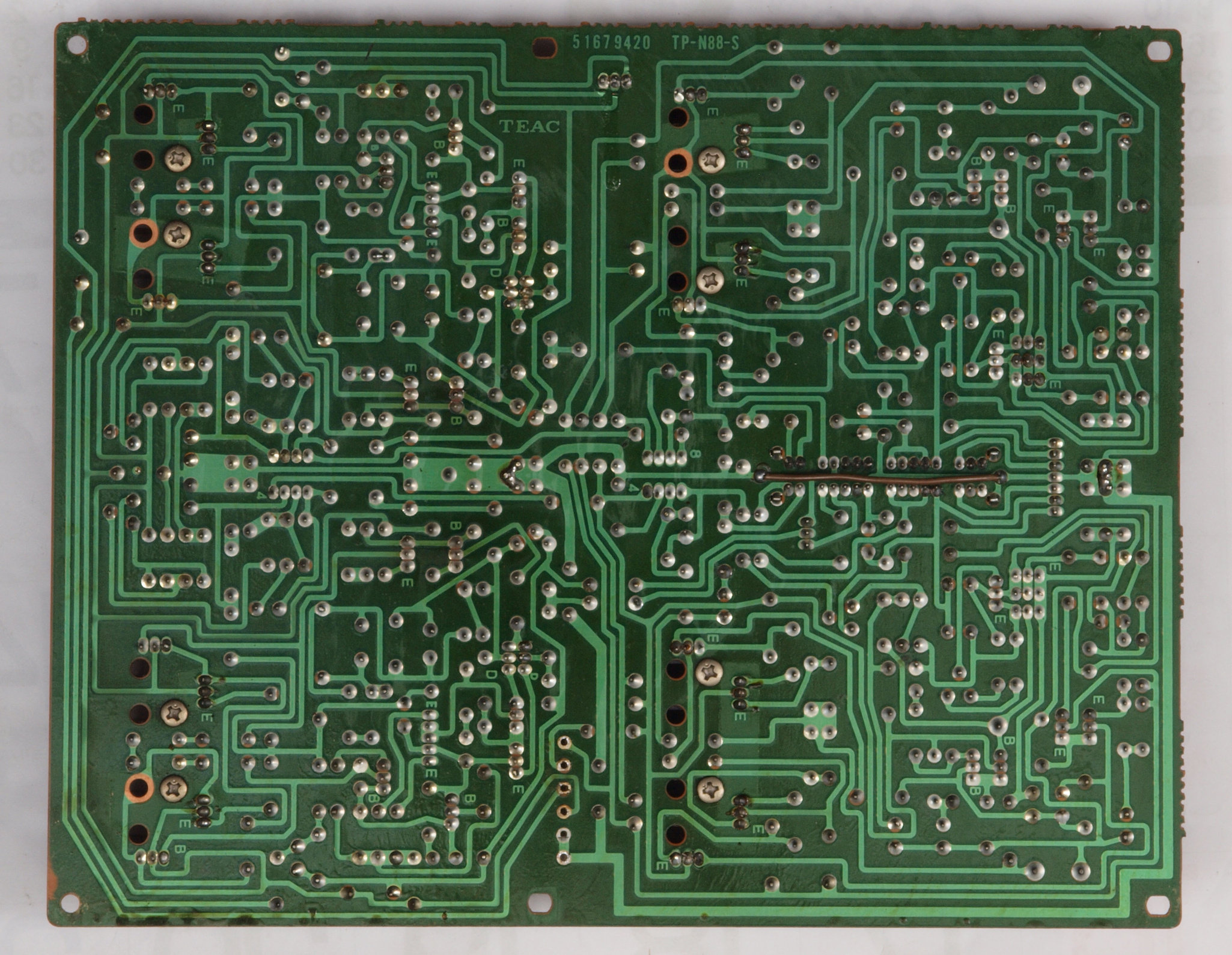

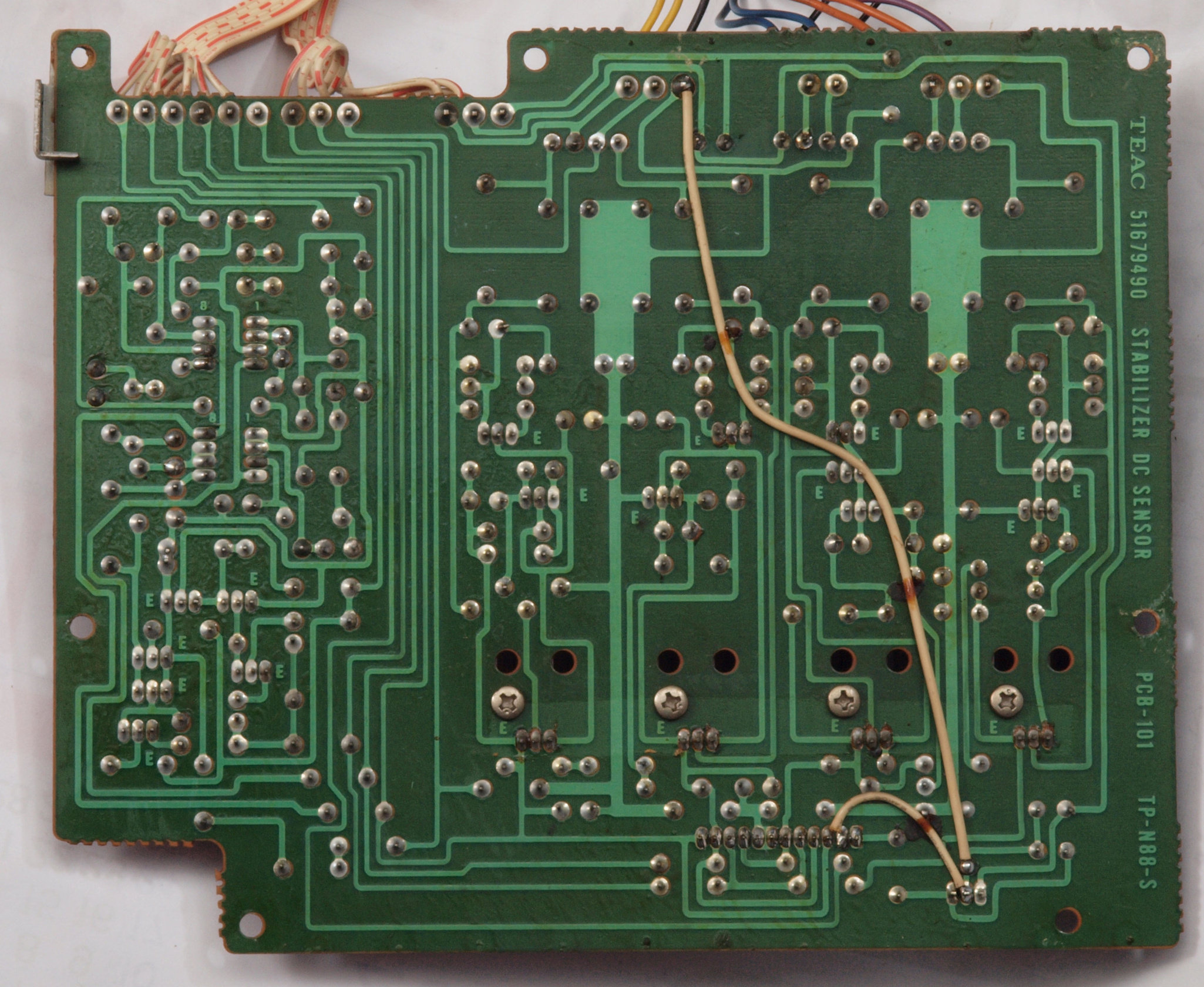

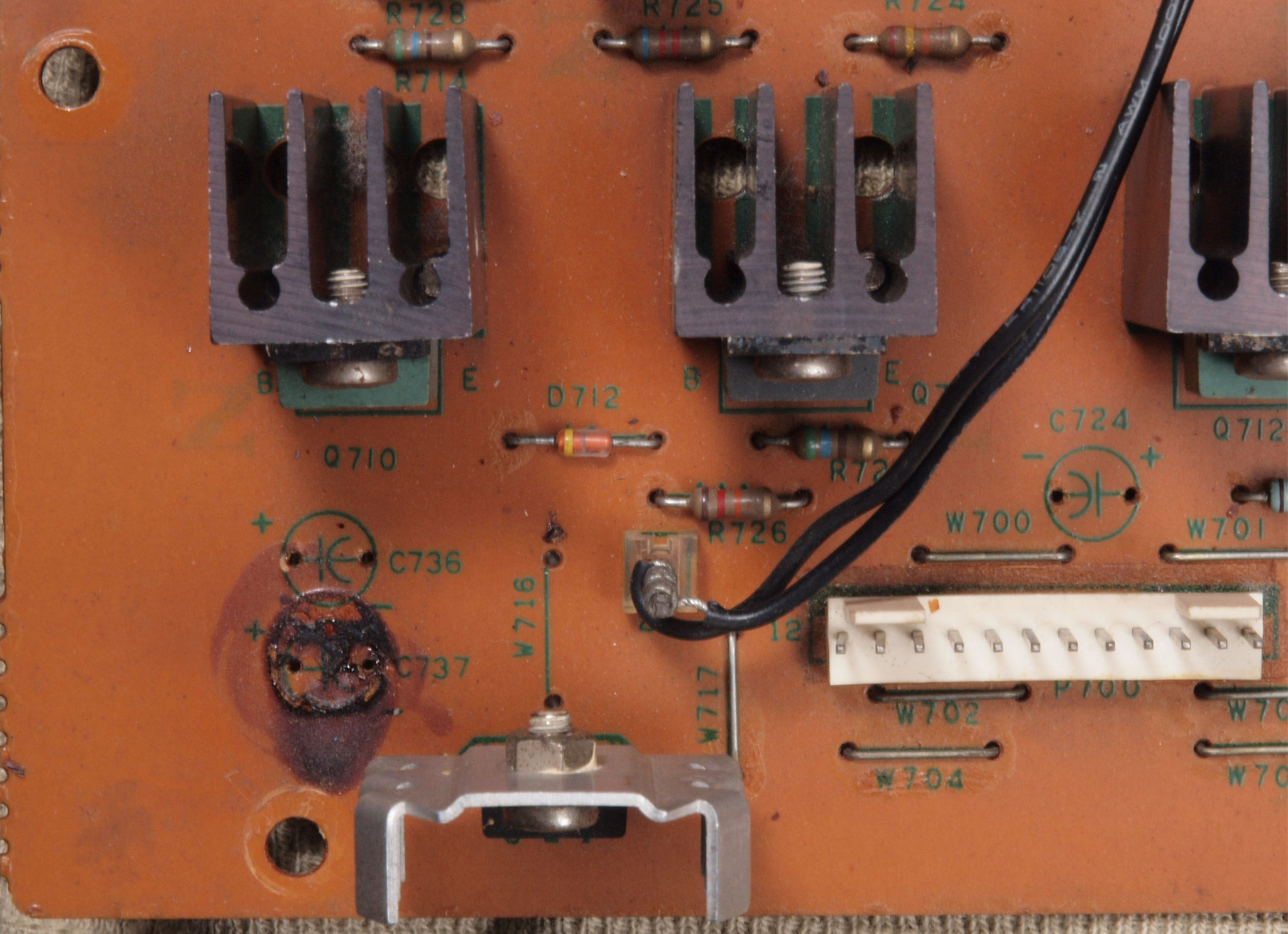

Ｃ９１．　修理前　電源基板

Ｃ９１２．　修理中　電源基板。電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ９１３．　修理中　電源基板。トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ９１４．　修理中　電源基板。電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ９１５．　修理中　電源基板。トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ９２．　修理後　電源基板　電解コンデンサー２６個、ＯＰ−ＡＭＰ２個交換。

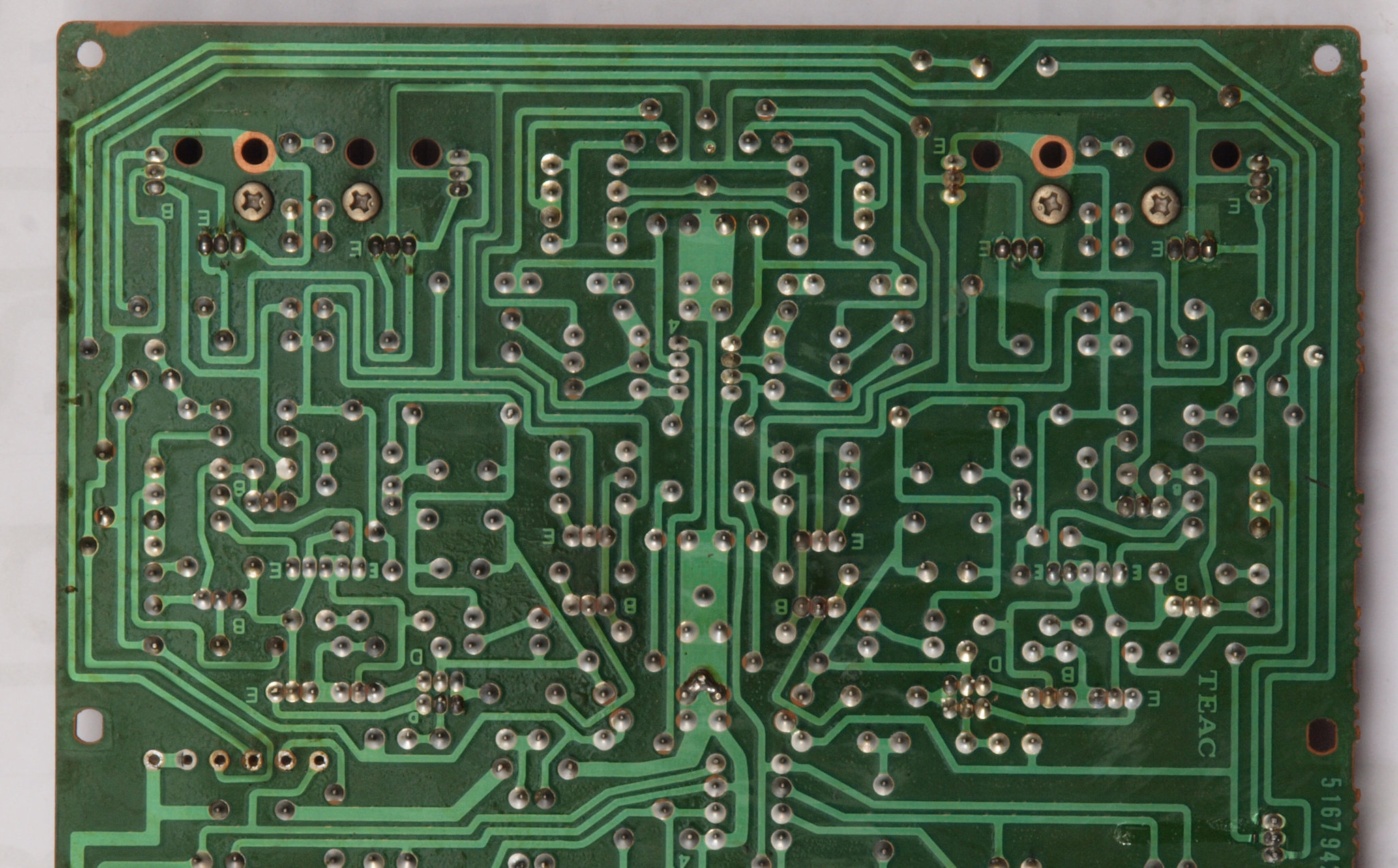

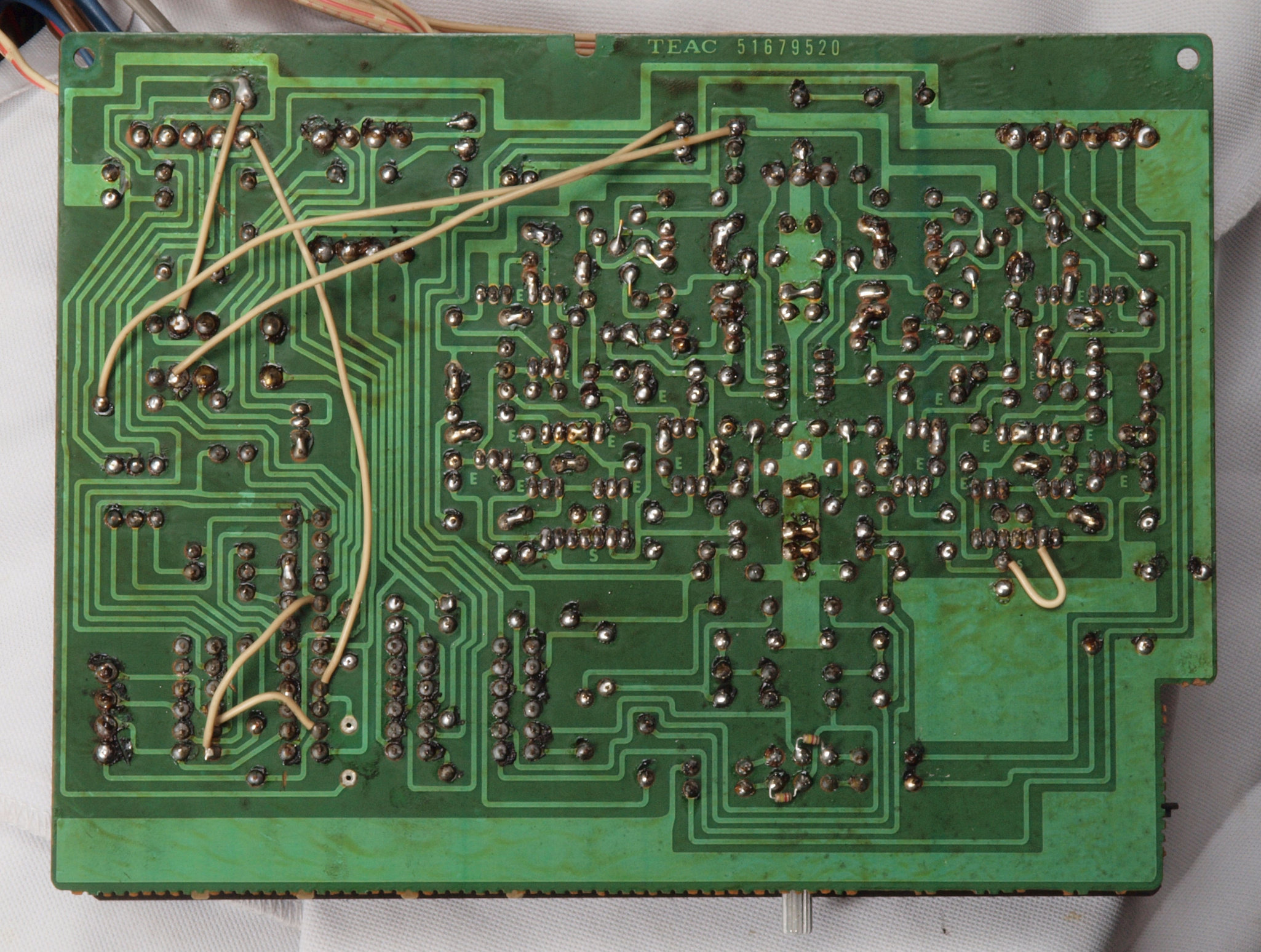

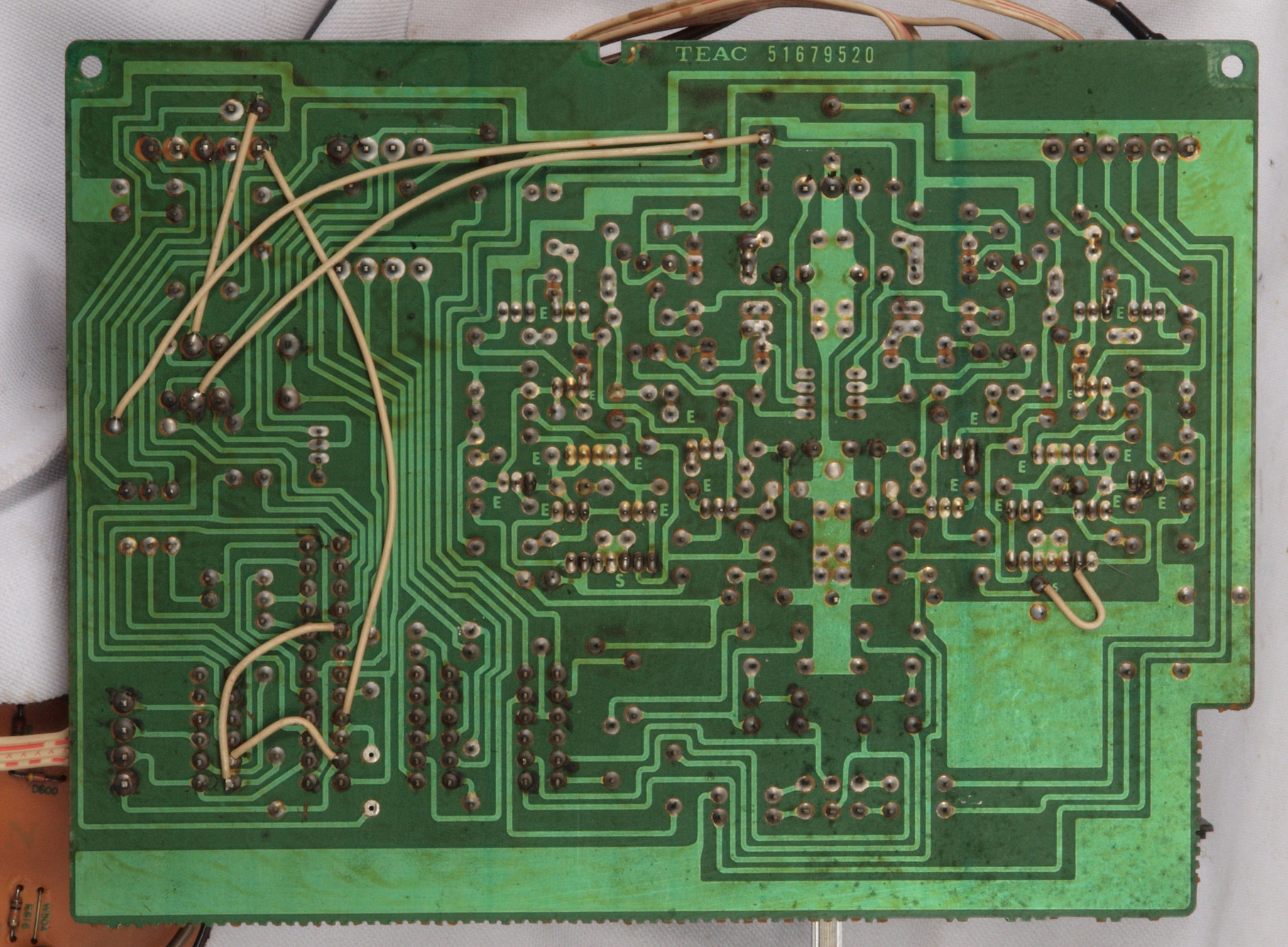

Ｃ９３．　修理前　電源基板裏

Ｃ９４．　修理（半田補正）後　電源基板裏。 全ての半田をやり修す。フイルムコンデンサー８個追加。

Ｃ９５．　完成電源基板裏。 余分なフラックスを落として、コート液を塗る。

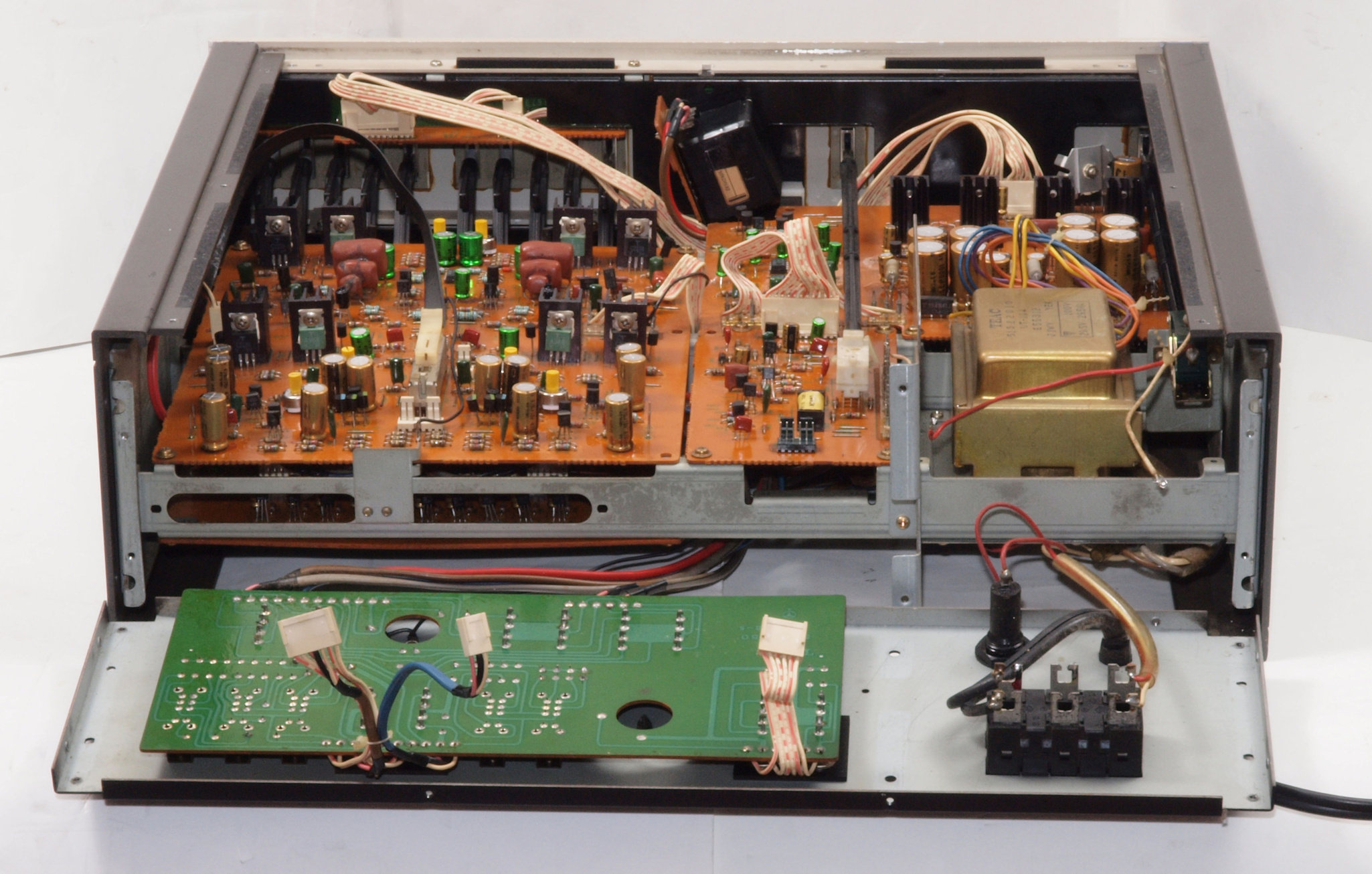

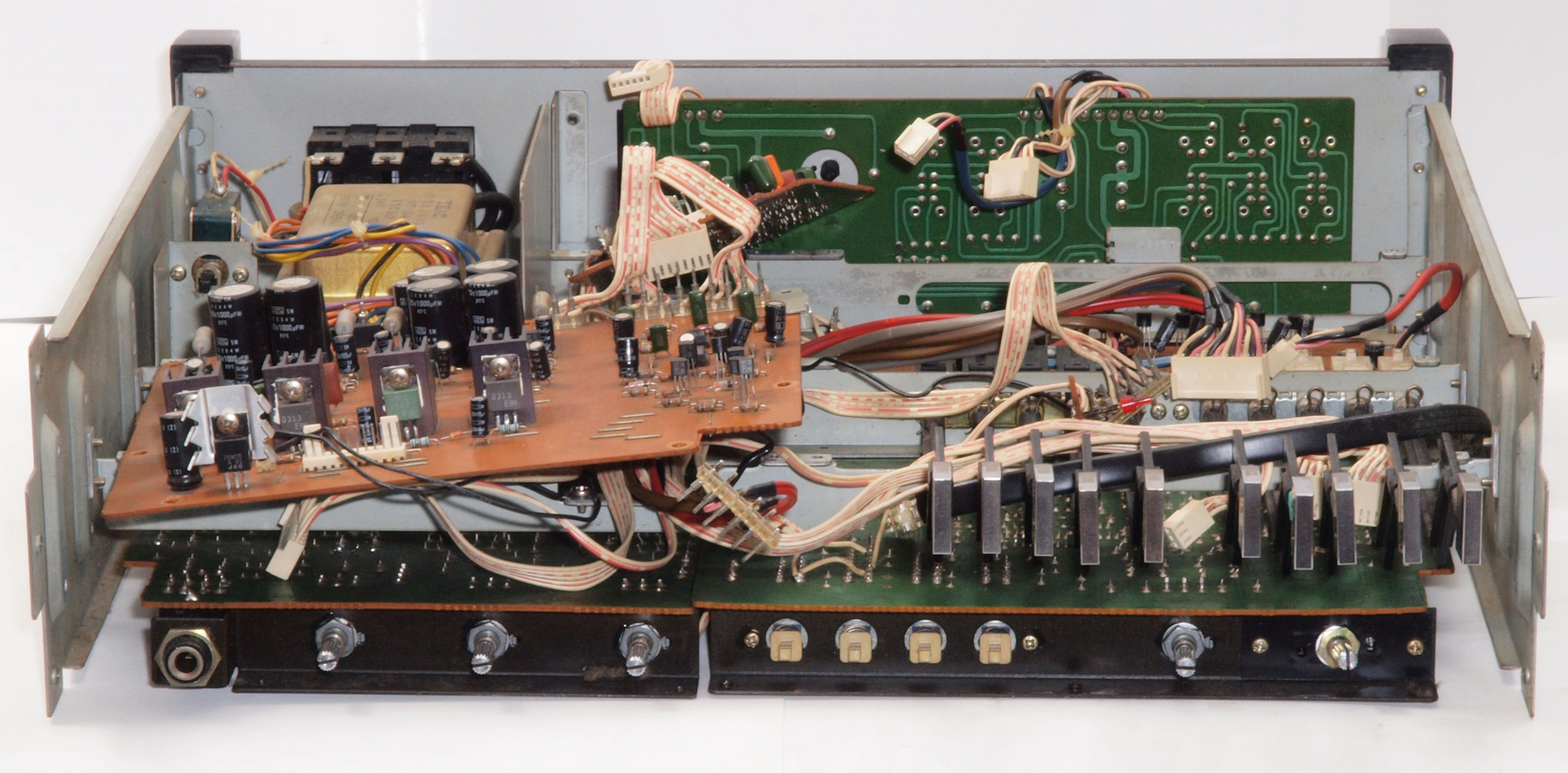

ＣＡ１．　修理中　前パネルを外し、修理中。

ＣＡ１．　修理前　パネル表示基板

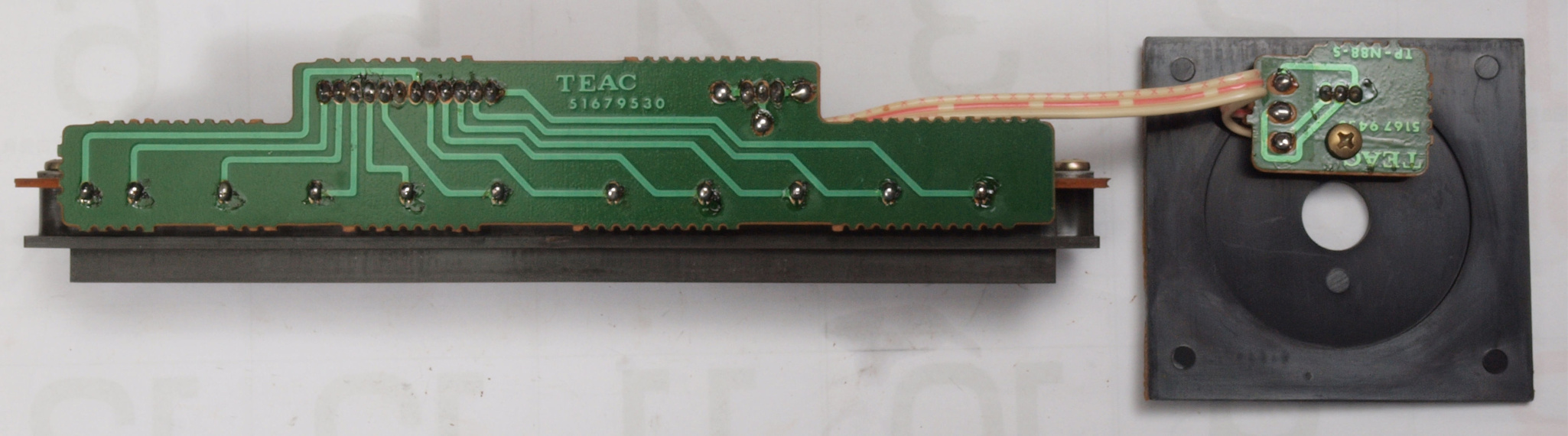

ＣＡ２．　修理前　パネル表示基板裏

ＣＡ２．　修理（半田補正）後　パネル表示基板裏。 全ての半田をやり修す。

ＣＡ３．　完成パネル表示基板裏。 余分なフラックスを落として、コート液を塗る。

ＣＡ４．　修理前　パネル表示基板裏２

ＣＡ５．　修理（半田補正）後　パネル表示基板裏２。 全ての半田をやり修す。

ＣＡ６．　完成パネル表示基板裏２。 余分なフラックスを落として、コート液を塗る。

ＣＢ１．　修理中　後パネルを外し、修理中。

ＣＢ２．　修理前　入出力ＲＣＡ端子基板裏。

ＣＢ３．　修理（半田補正）後　入出力ＲＣＡ端子基板裏。 全ての半田をやり修す。

ＣＢ４．　完成入出力ＲＣＡ端子基板裏。 余分なフラックスを落として、コート液を塗る。

ＣＣ１．　前パネル清掃。

ＣＣ２．　修理前　プシュボタンＳＷツマミ。　経年劣化と酷使されヒビが入っている。

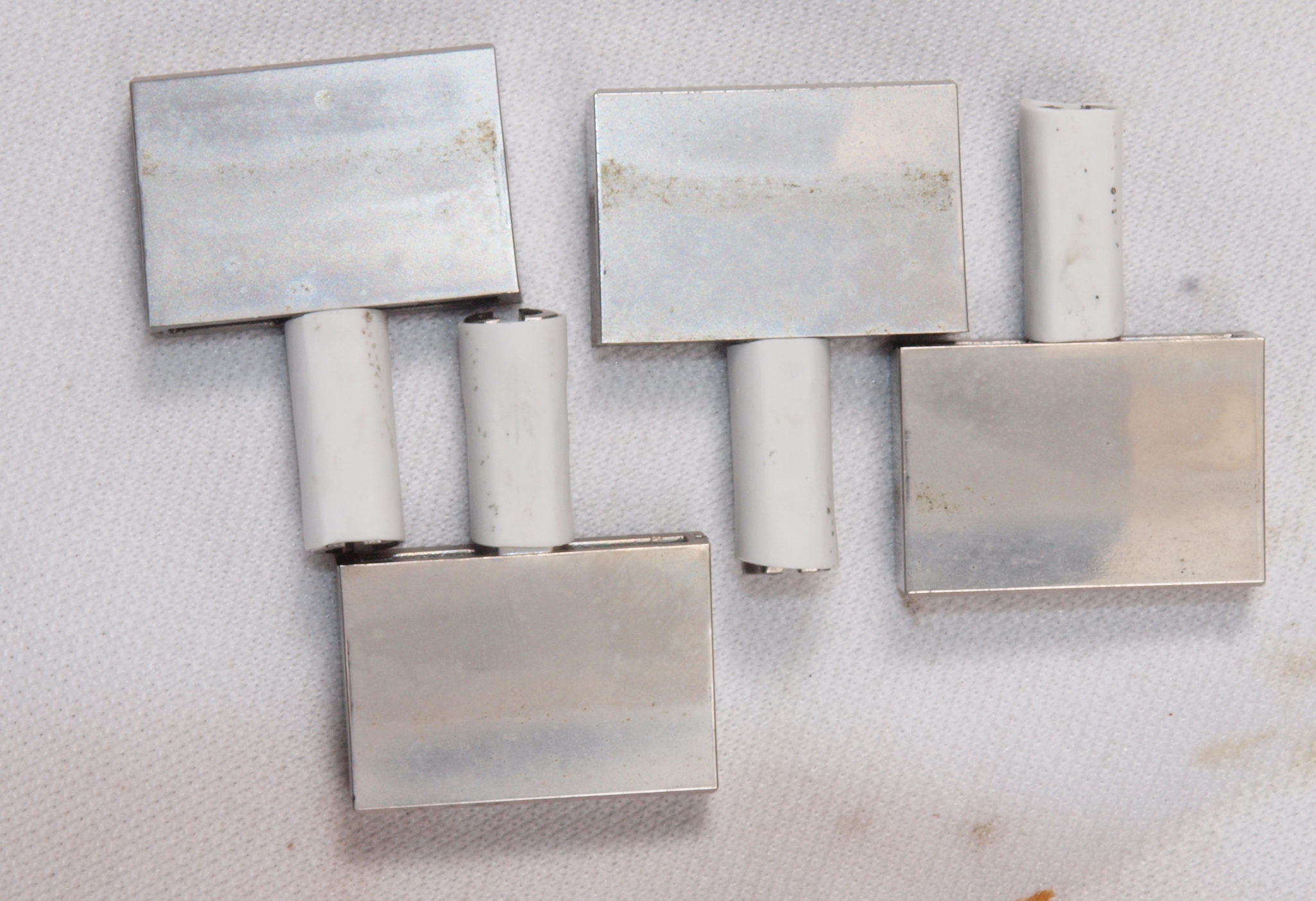

ＣＣ３．　修理後　プシュボタンＳＷツマミ。　熱収縮チューブを被せる。

ＣＤ１．　修理前　右横パネル止めビス。ラック・マウント・アングルを取り外した時、紛失したのでしょう？

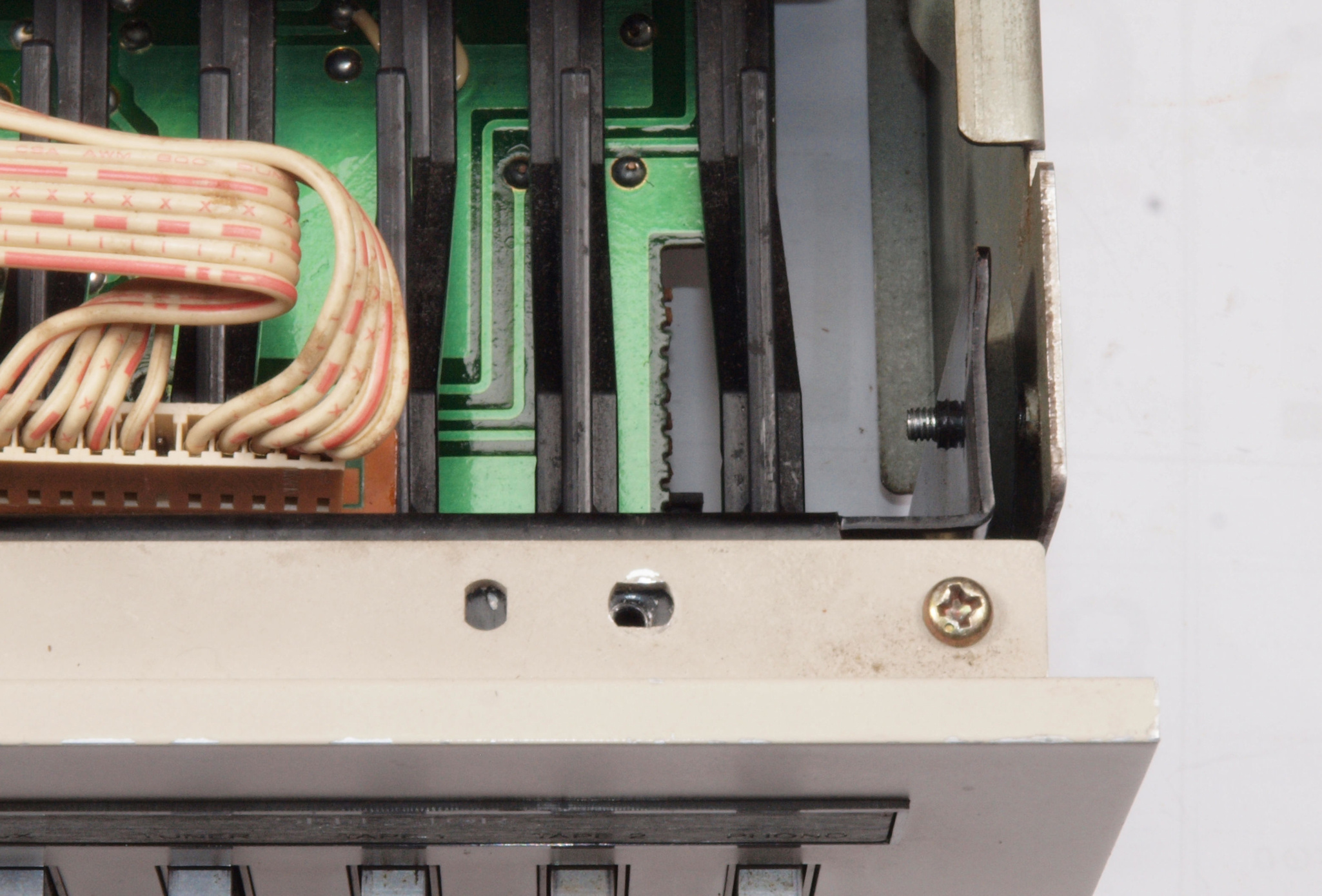

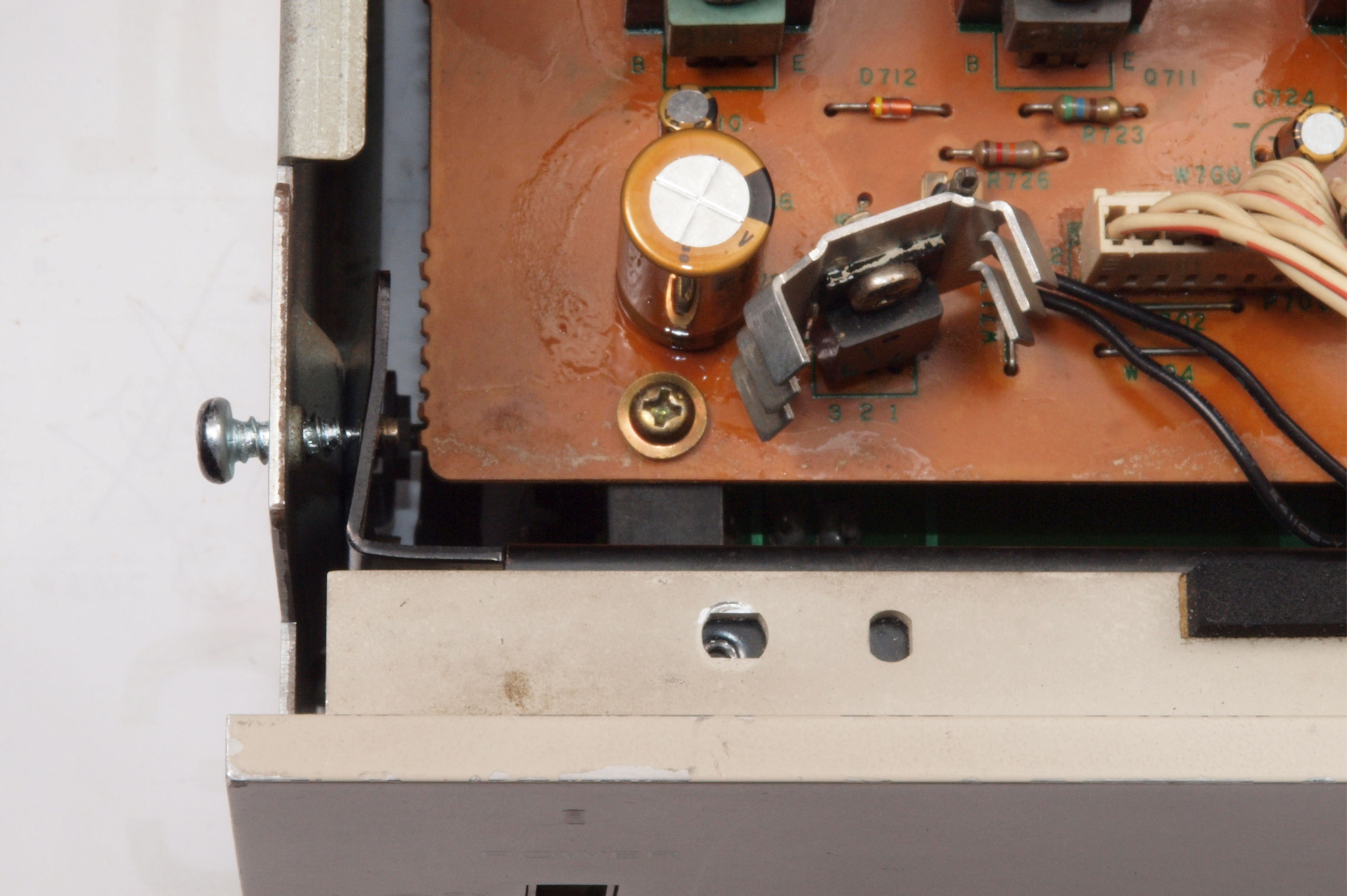

ＣＤ２．　修理中　右横パネル止めビス。ビスが長過ぎてシャシを押し曲げている。

ＣＤ３．　修理中　右横パネル止めビス。　シャシ曲がりを直す。

ＣＤ４．　修理（交換）後　右横パネル止めビス。

ＣＤ５．　修理前　左横パネル止めビス。ラック・マウント・アングルを取り外した時、紛失したのでしょう？

ＣＤ６．　修理中　左横パネル止めビス。　ビスが長過ぎてシャシを押し曲げている。

ＣＤ７．　修理中　左横パネル止めビス。　シャシ曲がりを直す。

ＣＤ８．　修理（交換）後　左横パネル止めビス。

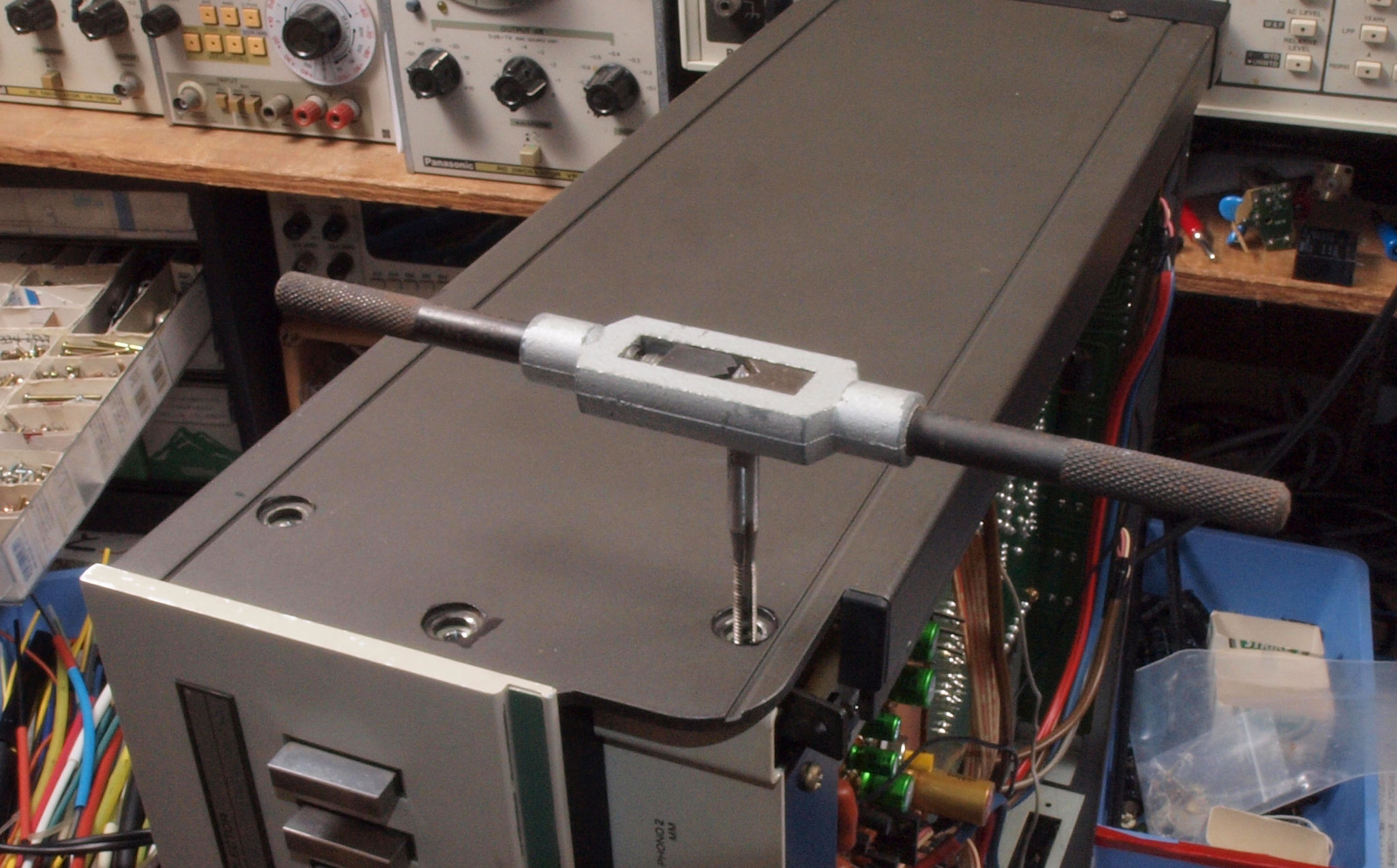

ＣＤ９．　修理中　タップビスで痛められたビス穴をタップを立てて修正する。

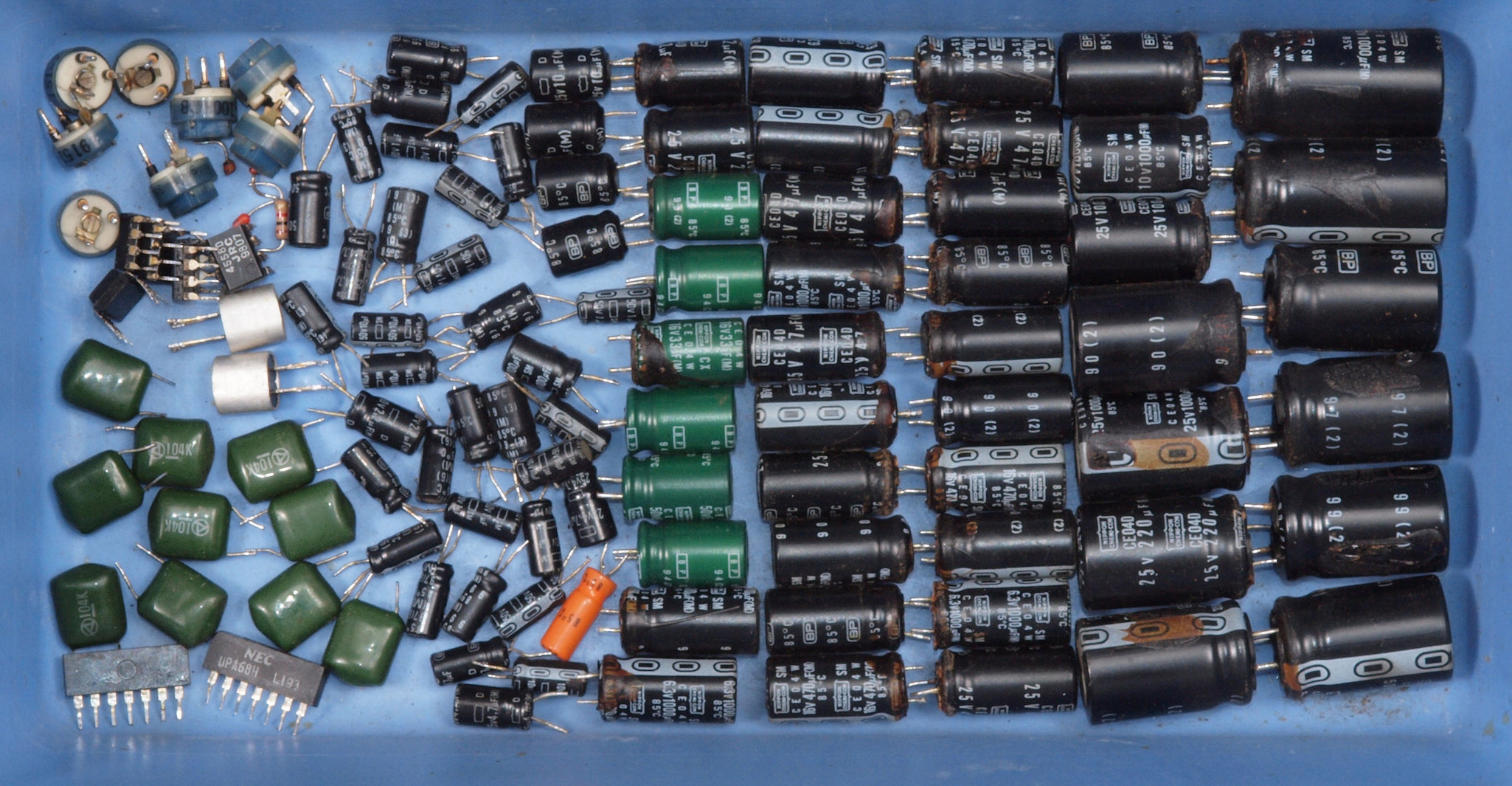

ＣＦ１．　交換部品

ＤＧ１．　修理前　上から

ＤＧ２．　修理後　上から

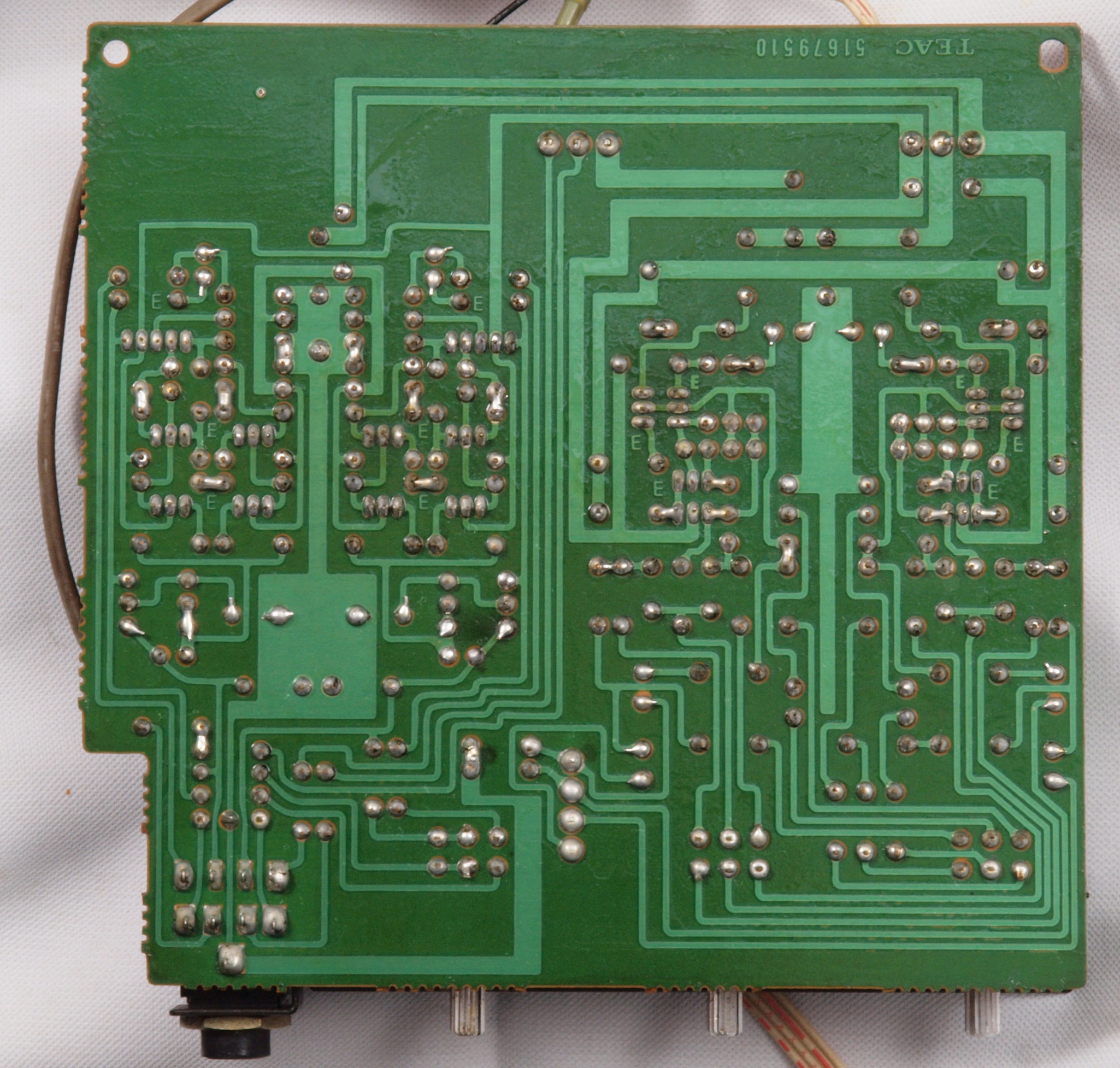

ＤＧ３．　修理前　下から

ＤＧ４．　修理後　下から

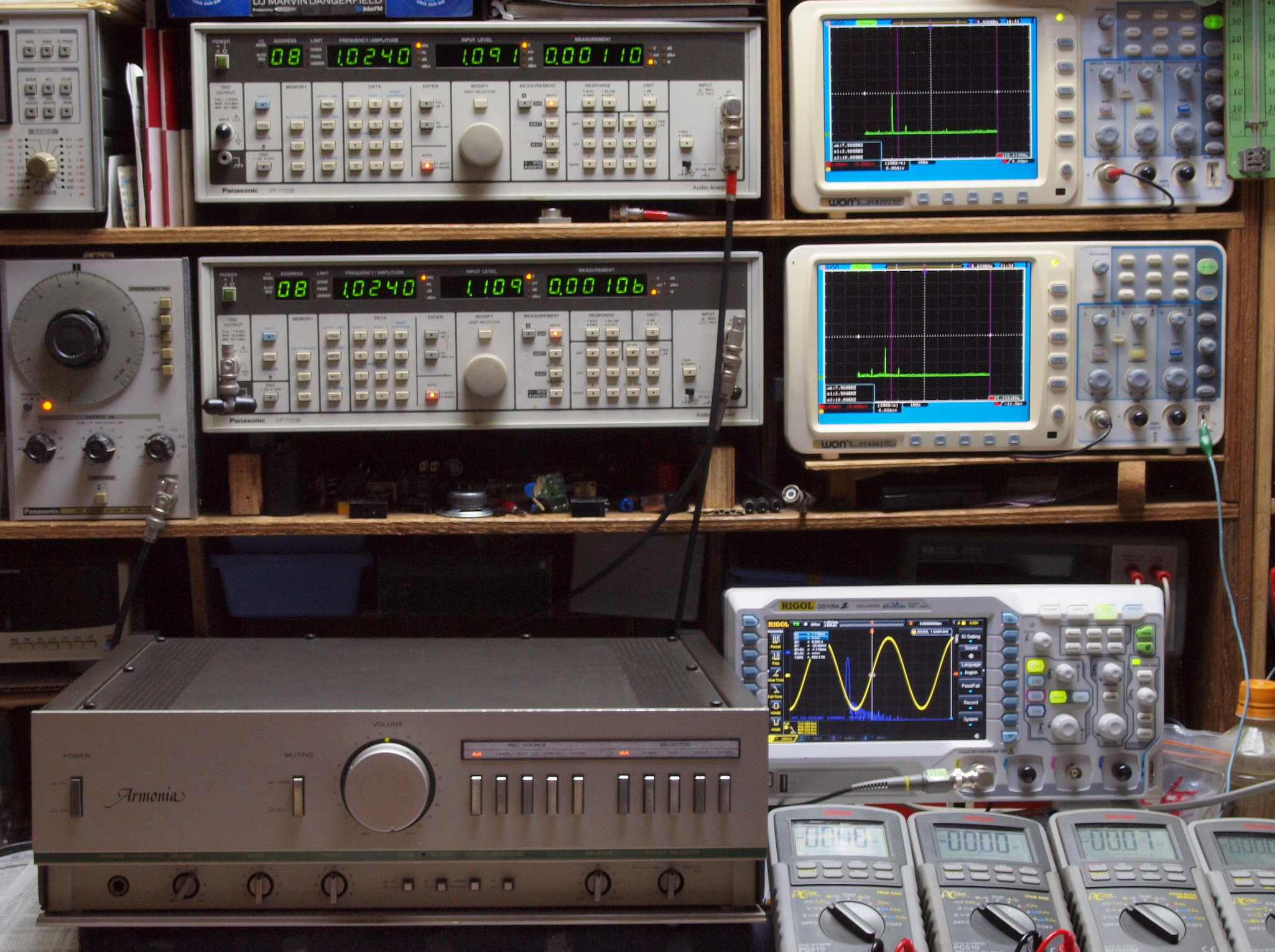

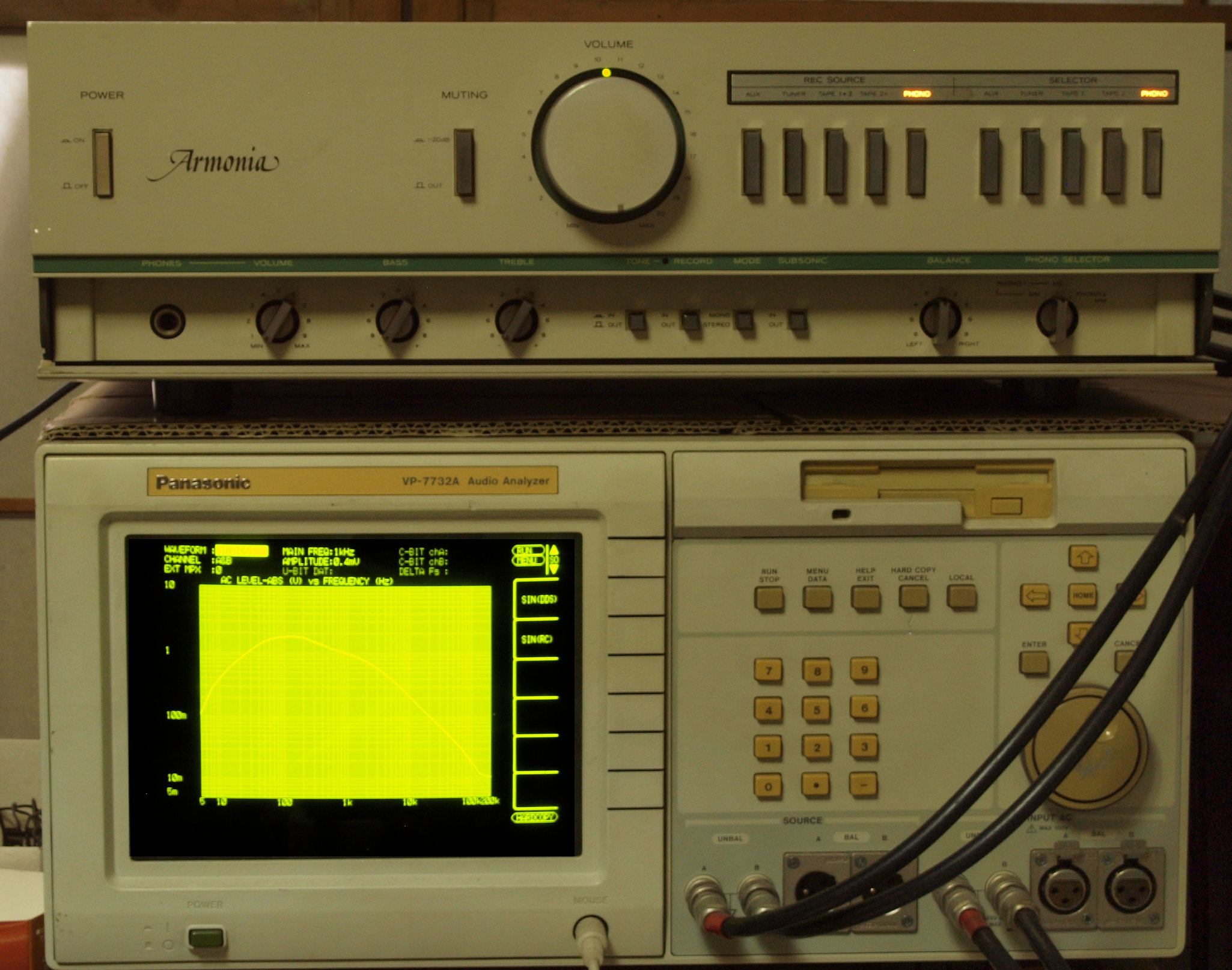

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

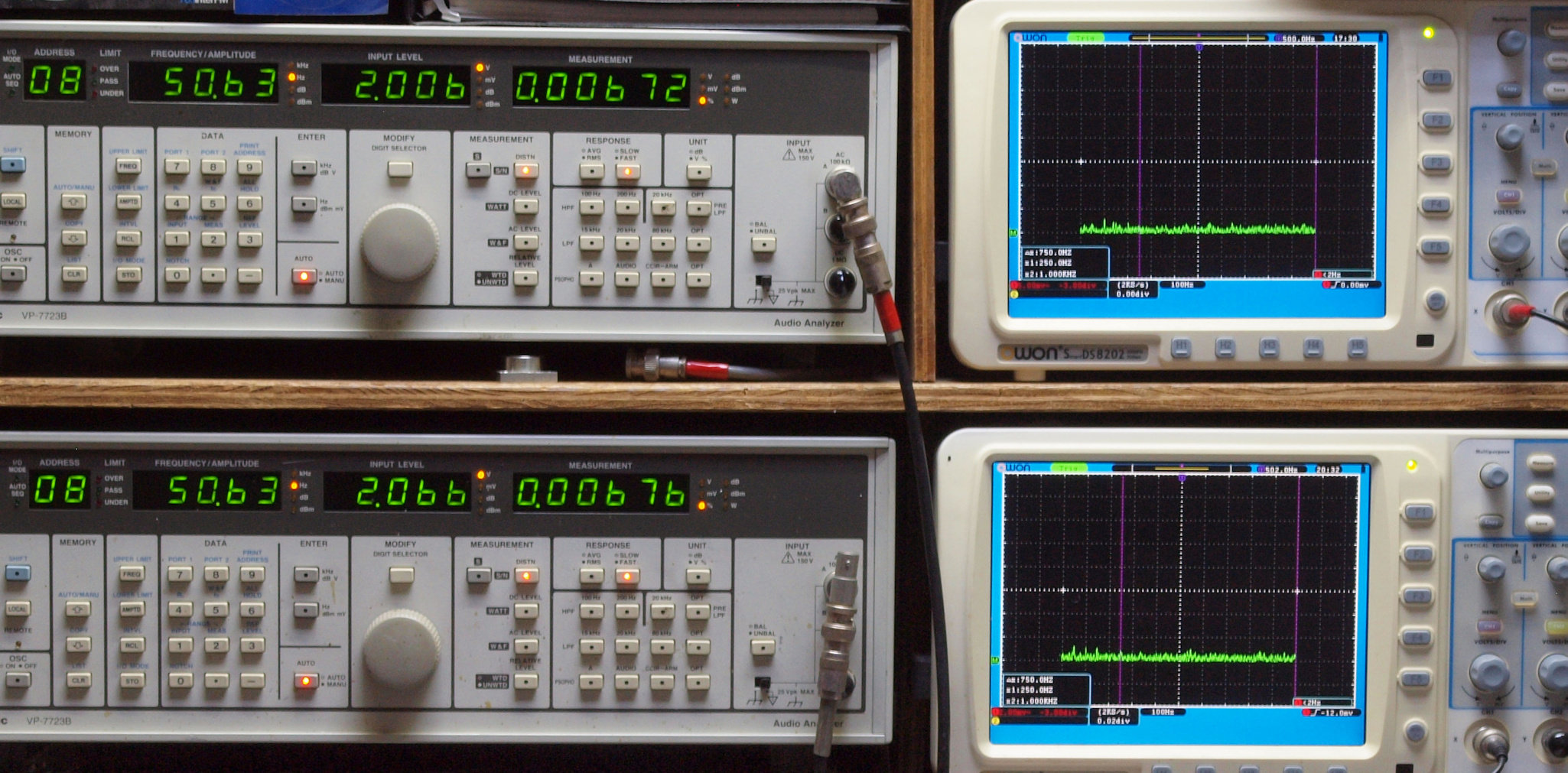

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６７２％歪み。 　　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００６７６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８７６％歪み。 　　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００８５５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

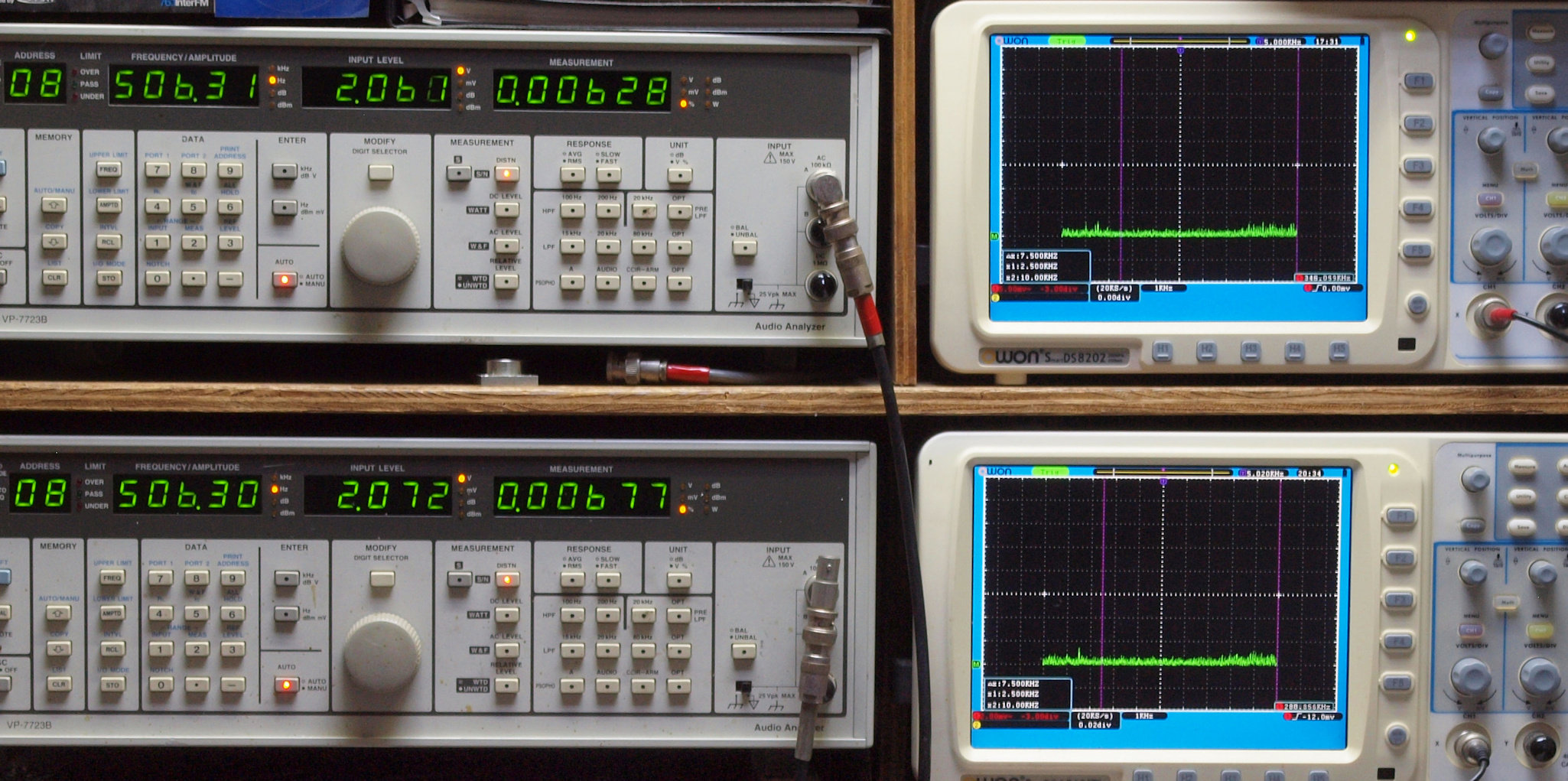

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６２８％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側出力電圧＝２Ｖ、　０．００６７７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６３０％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６７３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６２３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６６５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６７７％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６９７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側出力電圧＝１．８Ｖ、　０．００６９６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．８Ｖ、　０．０７１６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝１．８６１Ｖ、　０．０１１５９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．８７６Ｖ、　０．０１３４７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

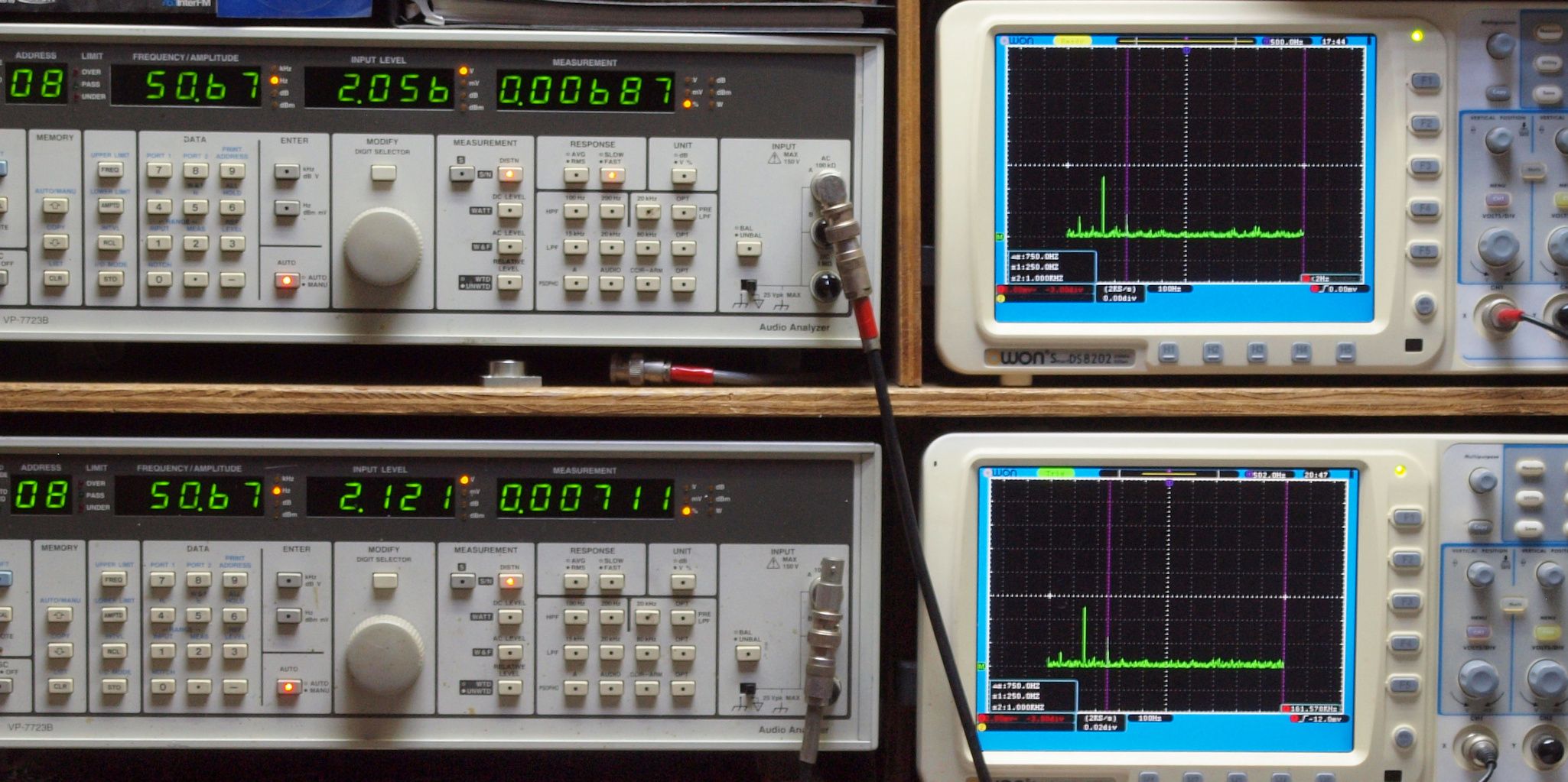

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．００６８７％歪み。 　　　　　ＰＨＯＮＯ_２入力、　Ｌ側出力電圧＝２Ｖ、　０．００７１１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８７１％歪み。 　　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０８８７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

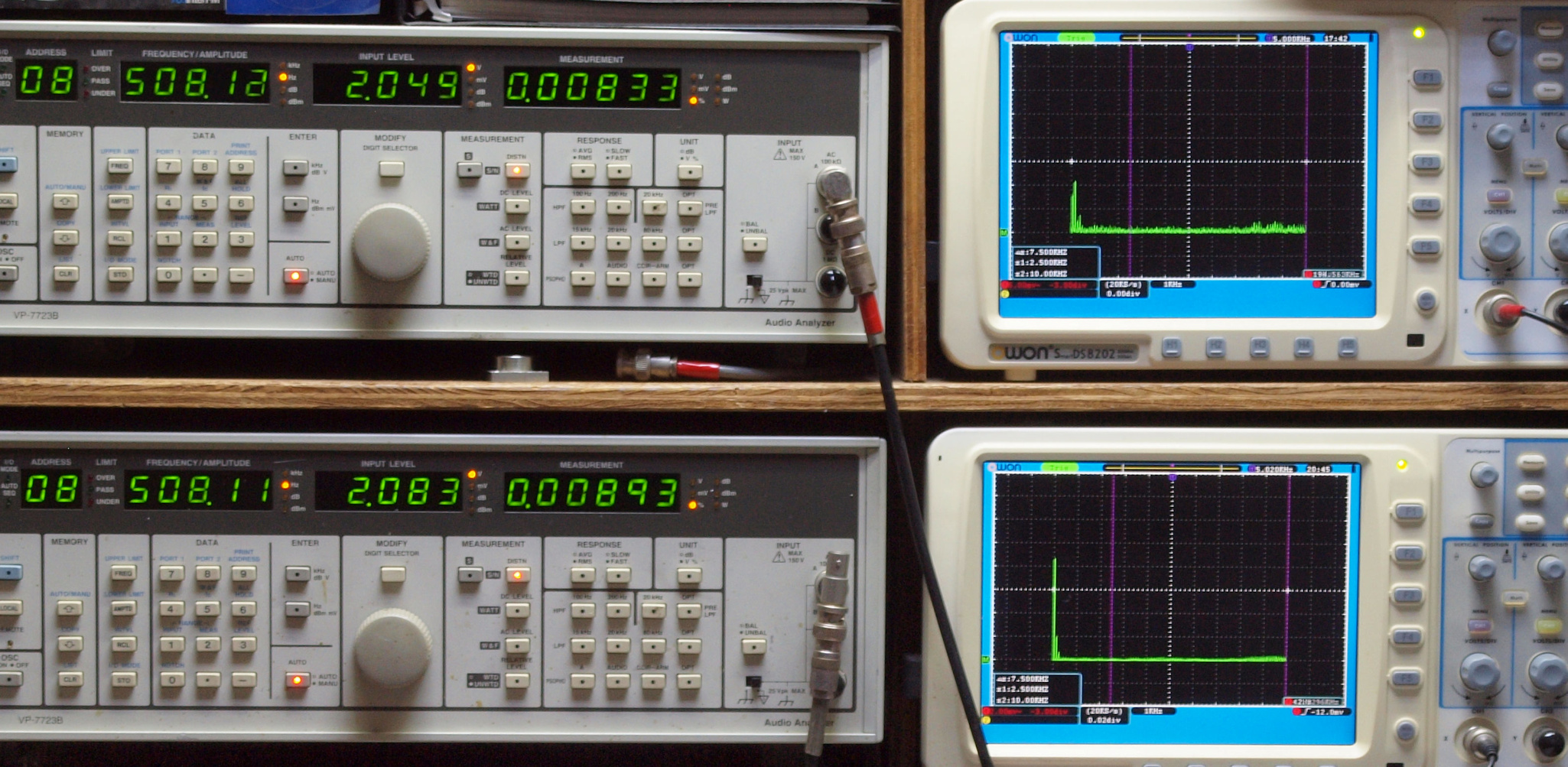

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８３３％歪み。 　　　　　　　　　　　 　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８９３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８４９％歪み。 　　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８６０％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

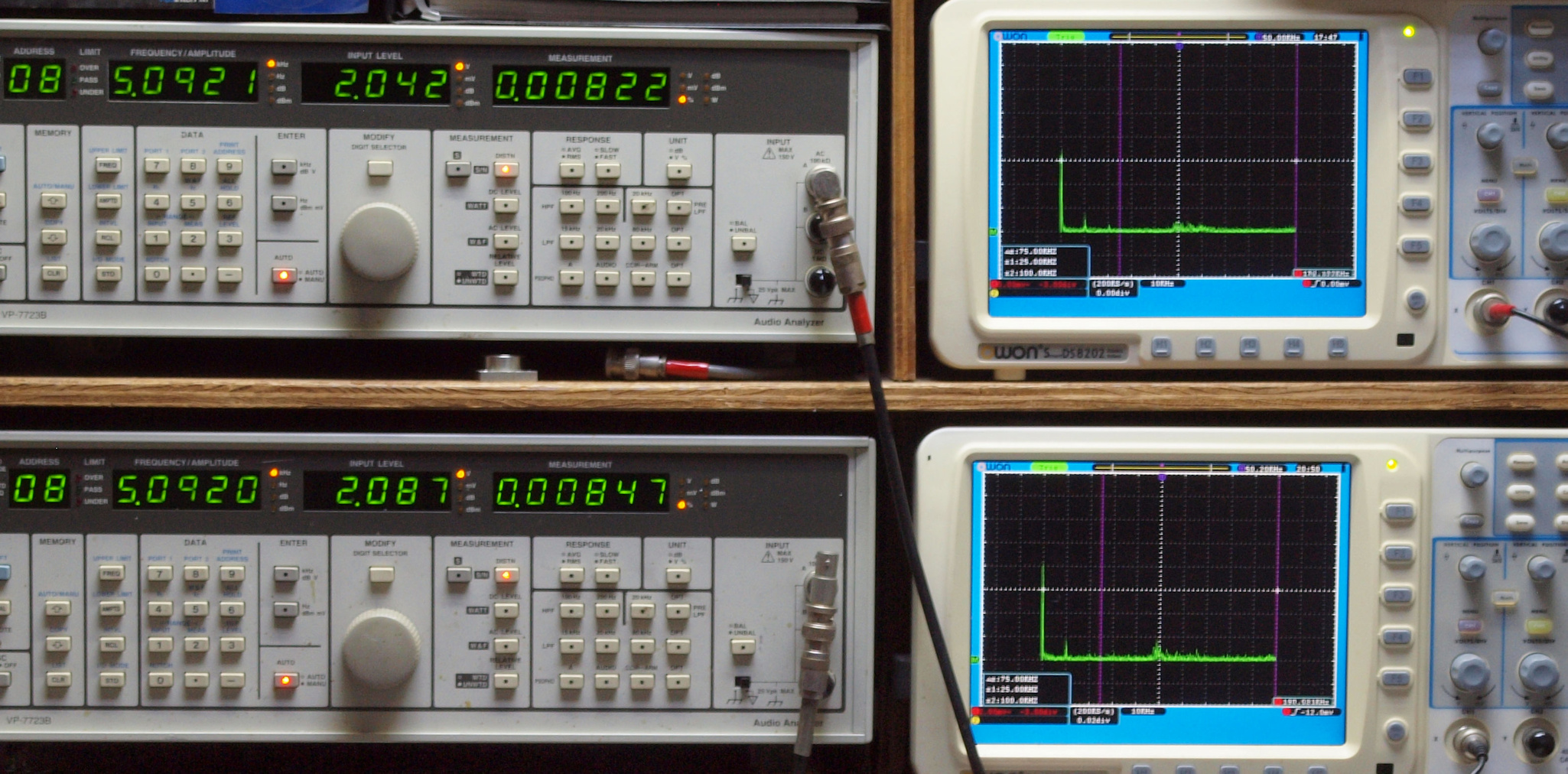

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８２２％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８４７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

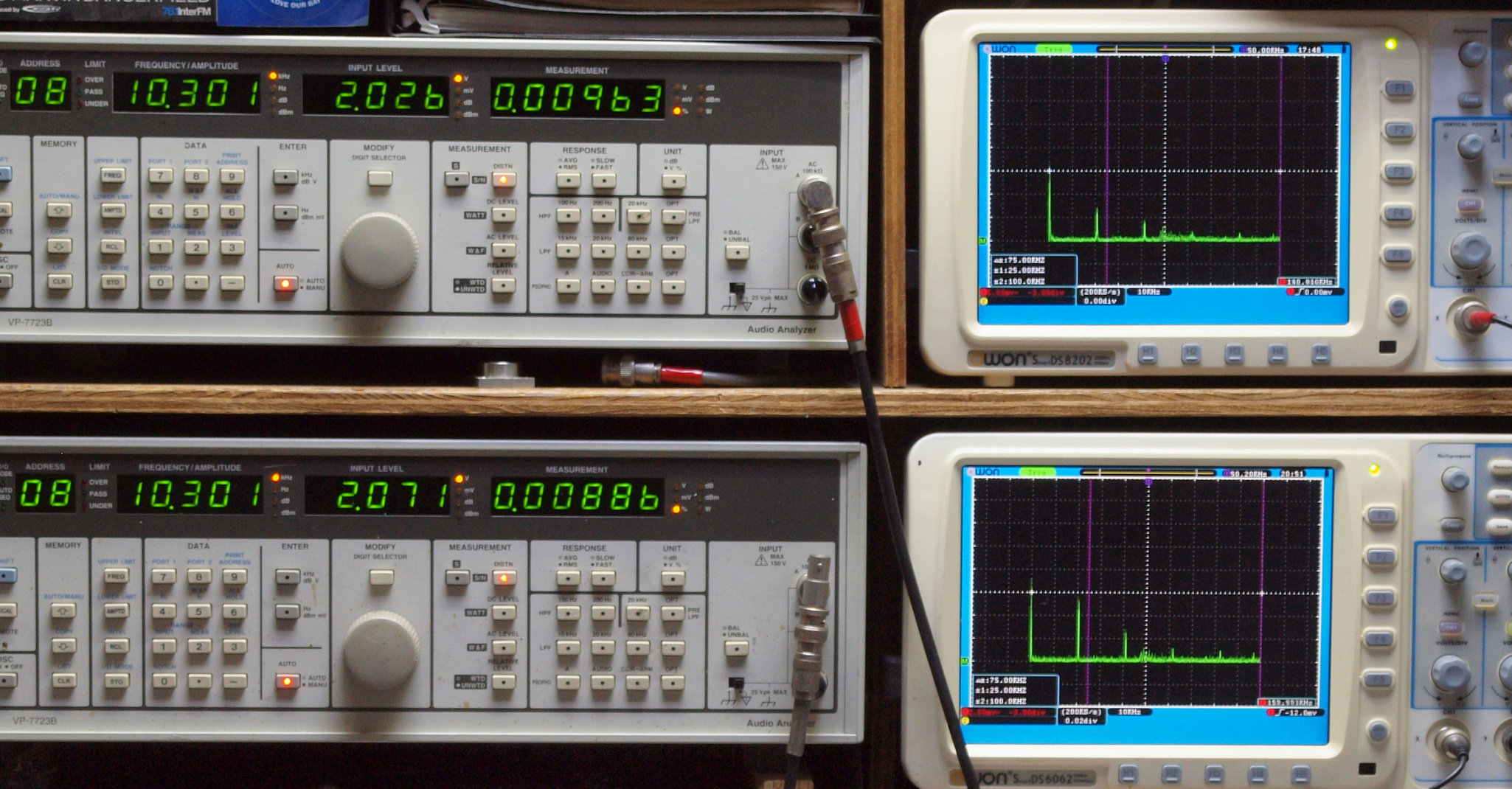

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００９６３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８８６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

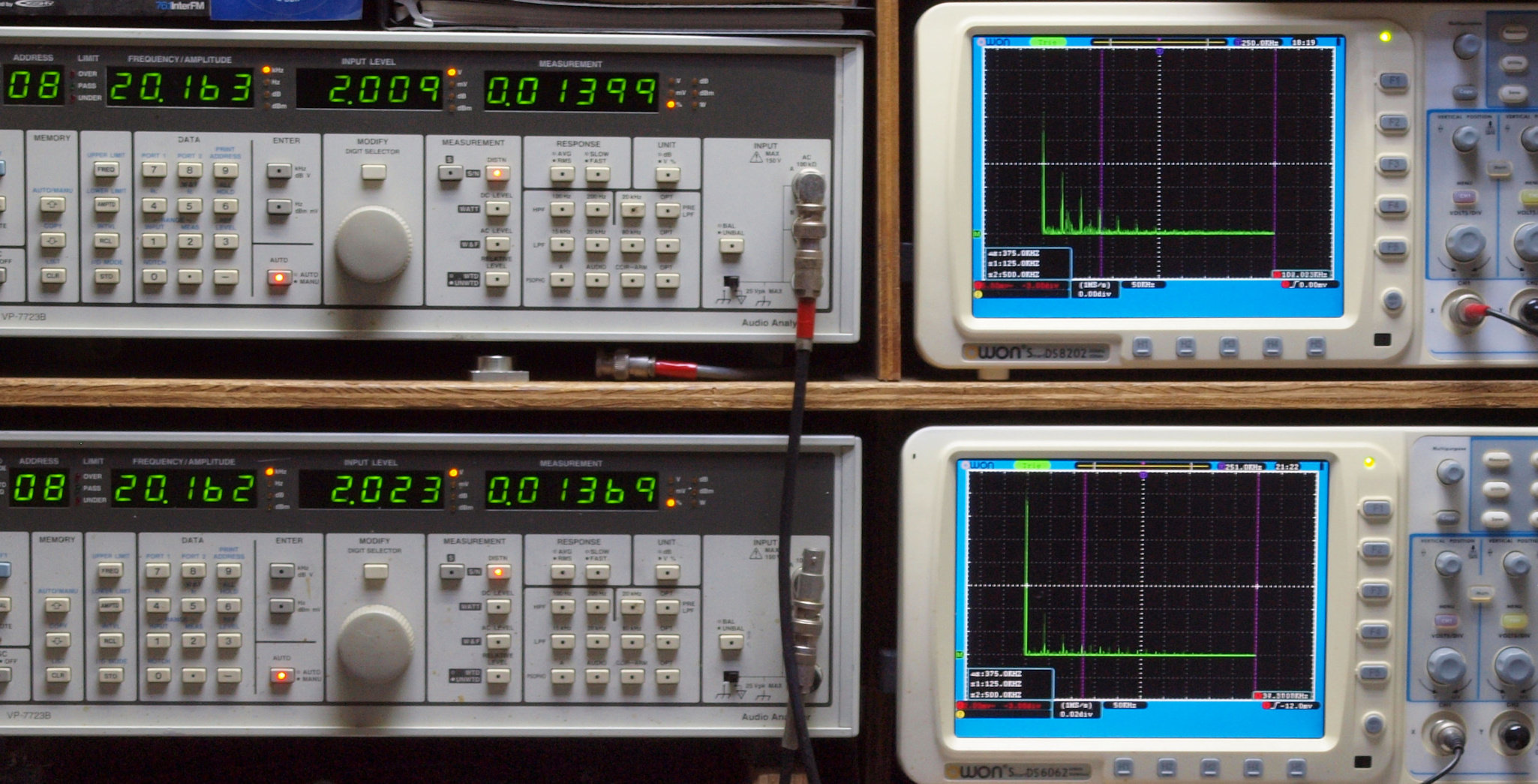

Ｅ２７．　ＭＭ_２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１３９９％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１３６９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０１５９７％歪み。 　　　　　ＰＨＯＮＯ_１入力、　Ｌ側出力電圧＝２Ｖ、　０．０１２８２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＣ_１００Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０１０８８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１１８８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

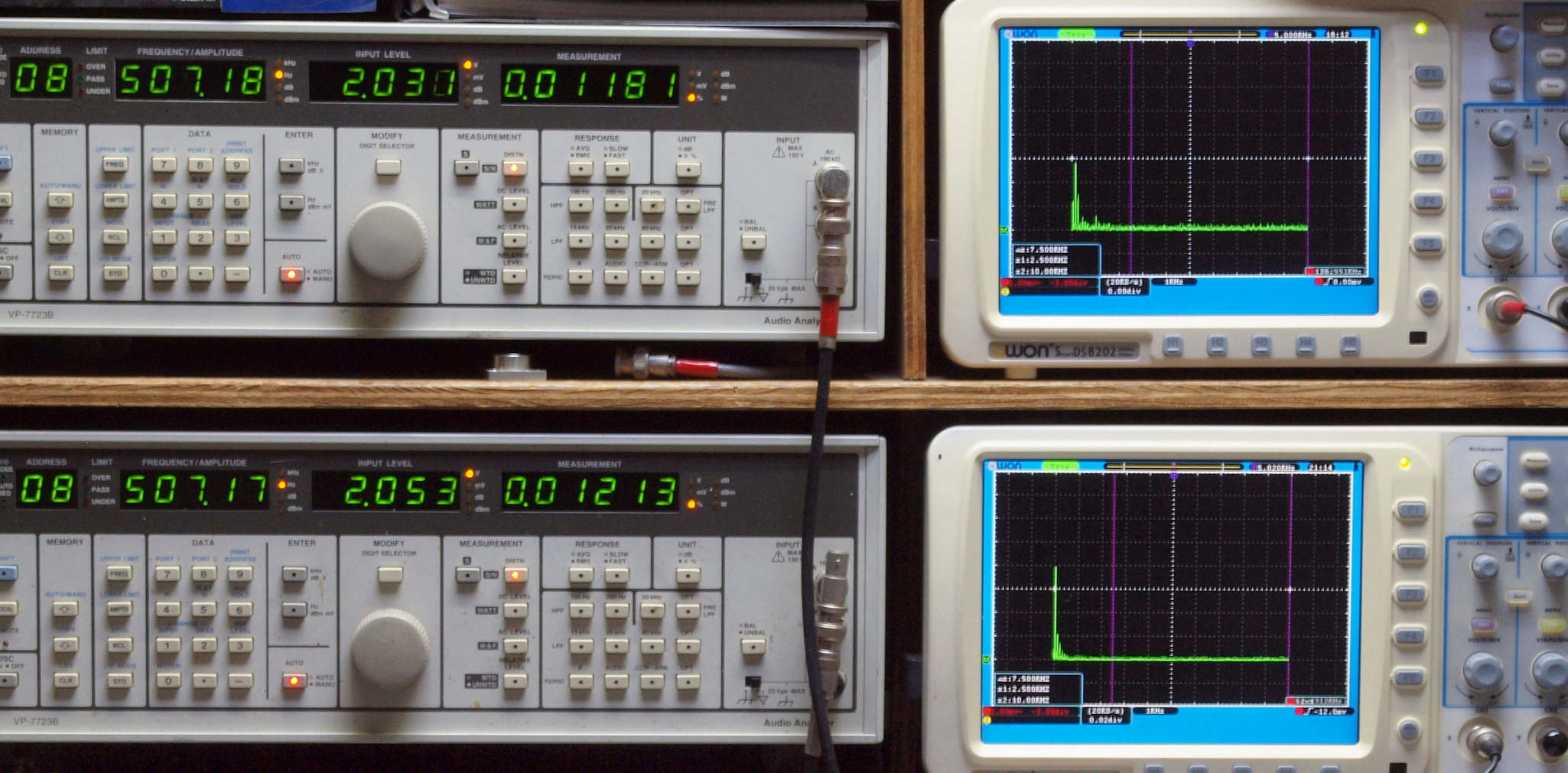

Ｅ３３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１８１％歪み。 　　　　　　　　 　　　　 　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１２１３％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

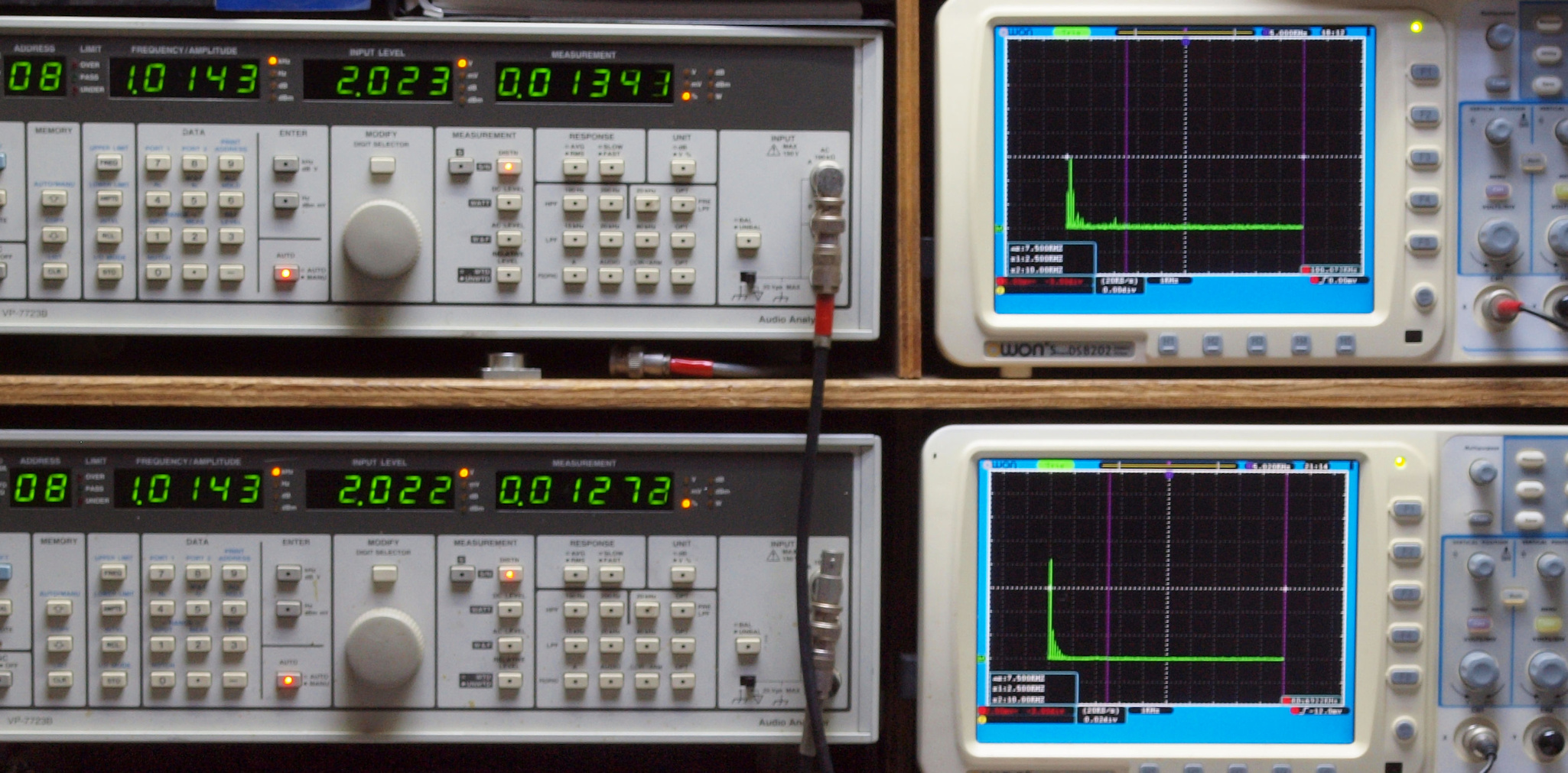

Ｅ３４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１３４１％歪み。 　　　　　　　　 　　　 　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１２７２％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１７９％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１９９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

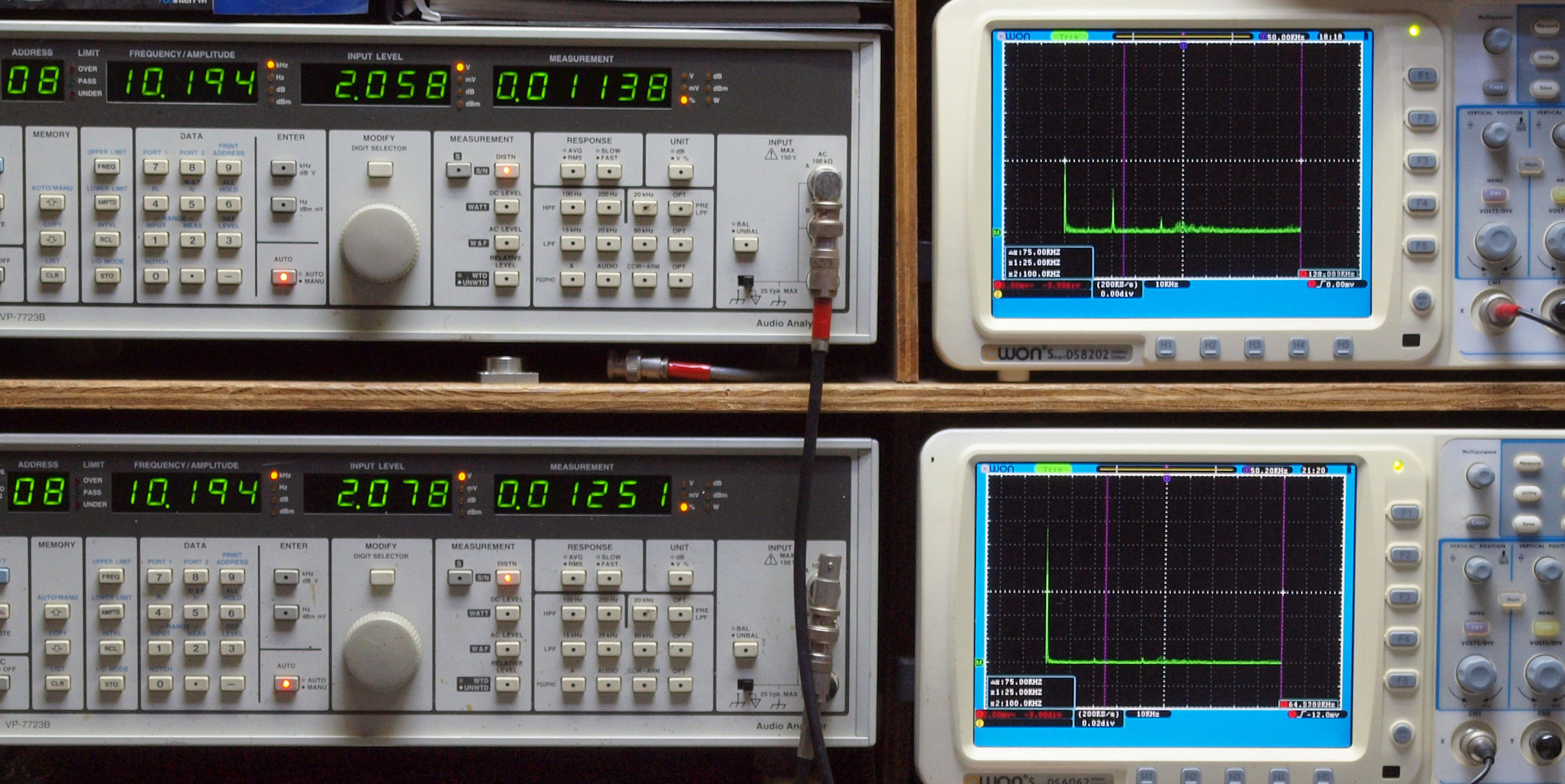

Ｅ３６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１３８％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１２５１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

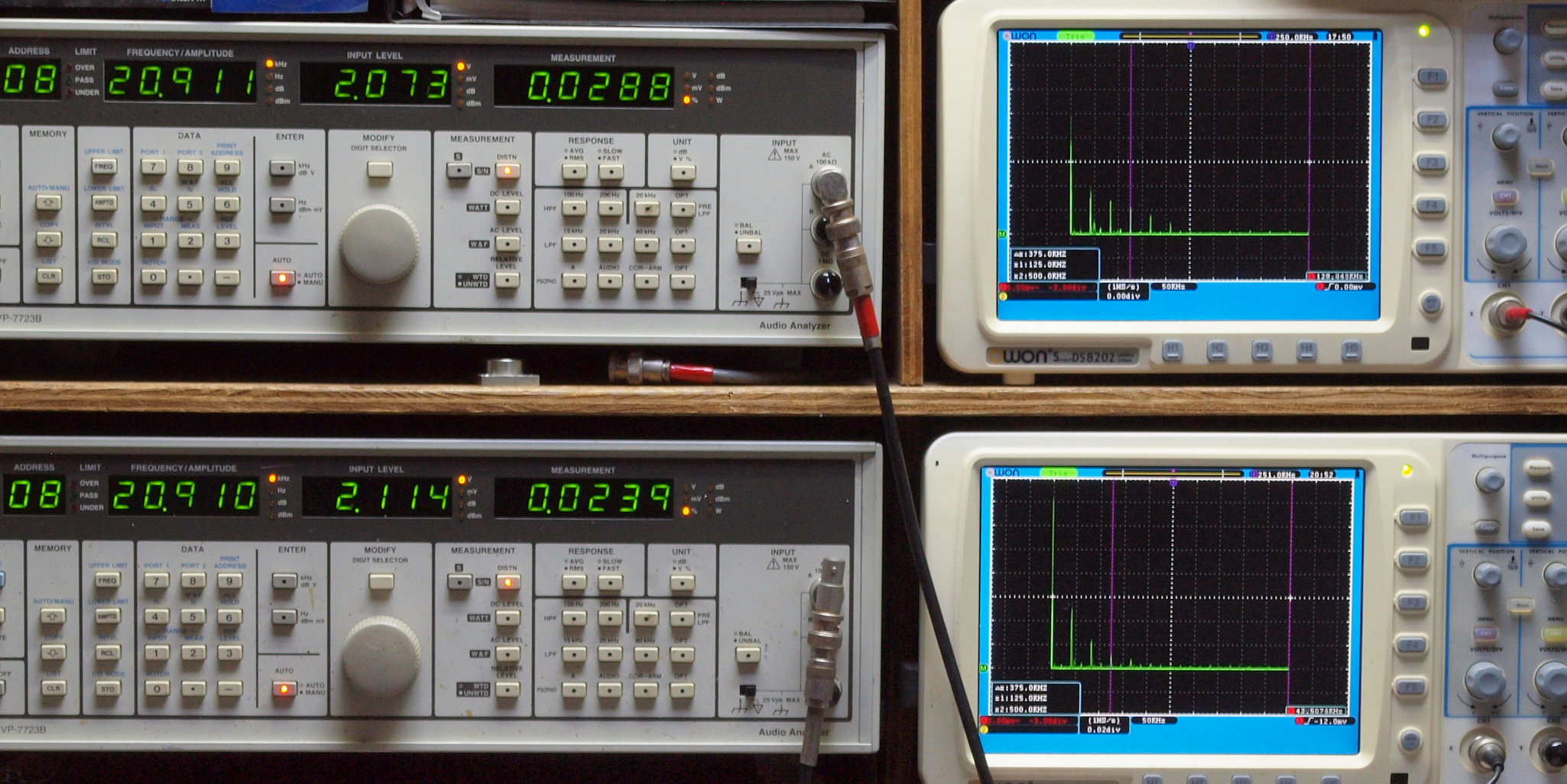

Ｅ３７．　ＭＣ_２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２８８％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２３９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーで自動測定

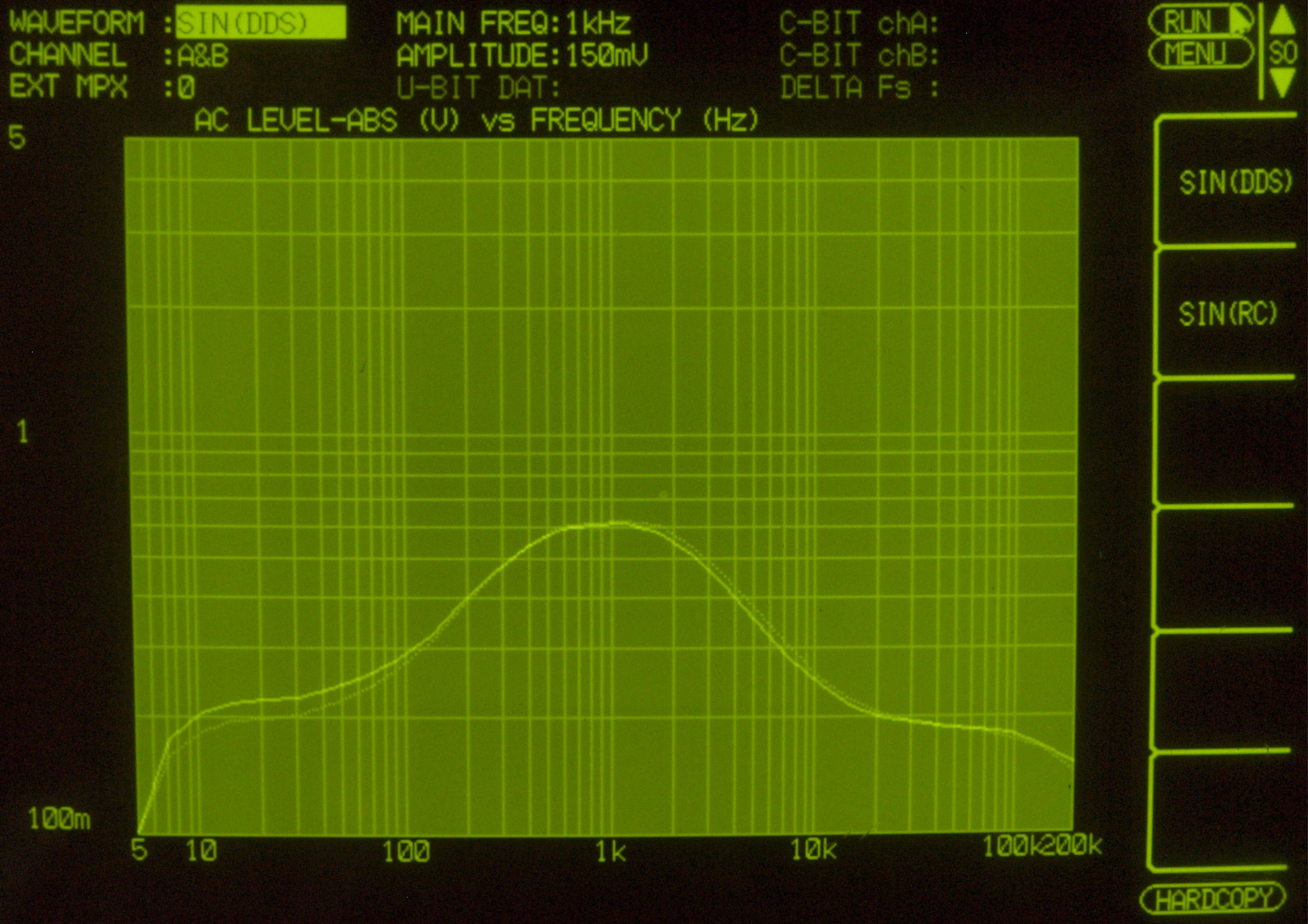

Ｆ１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

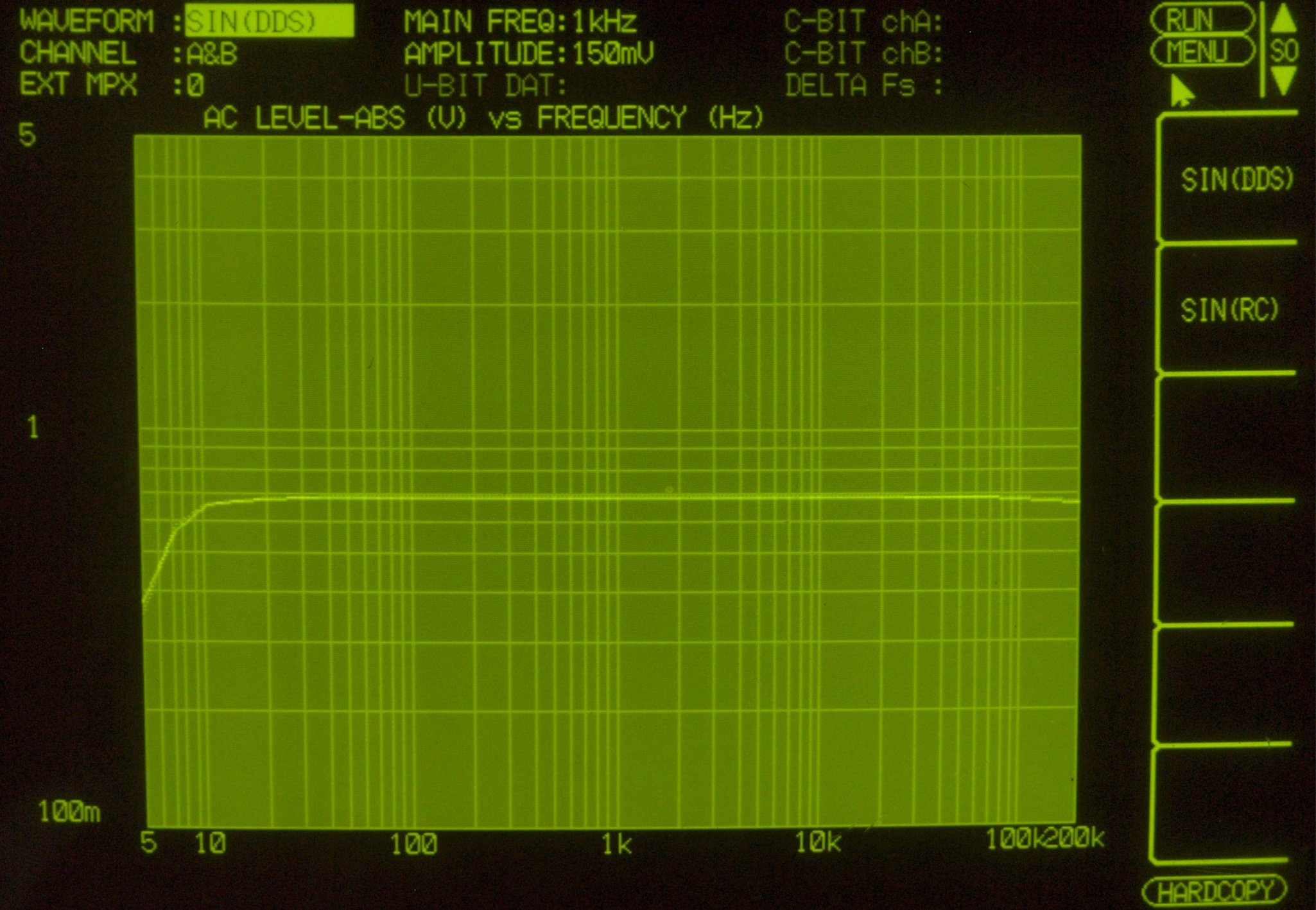

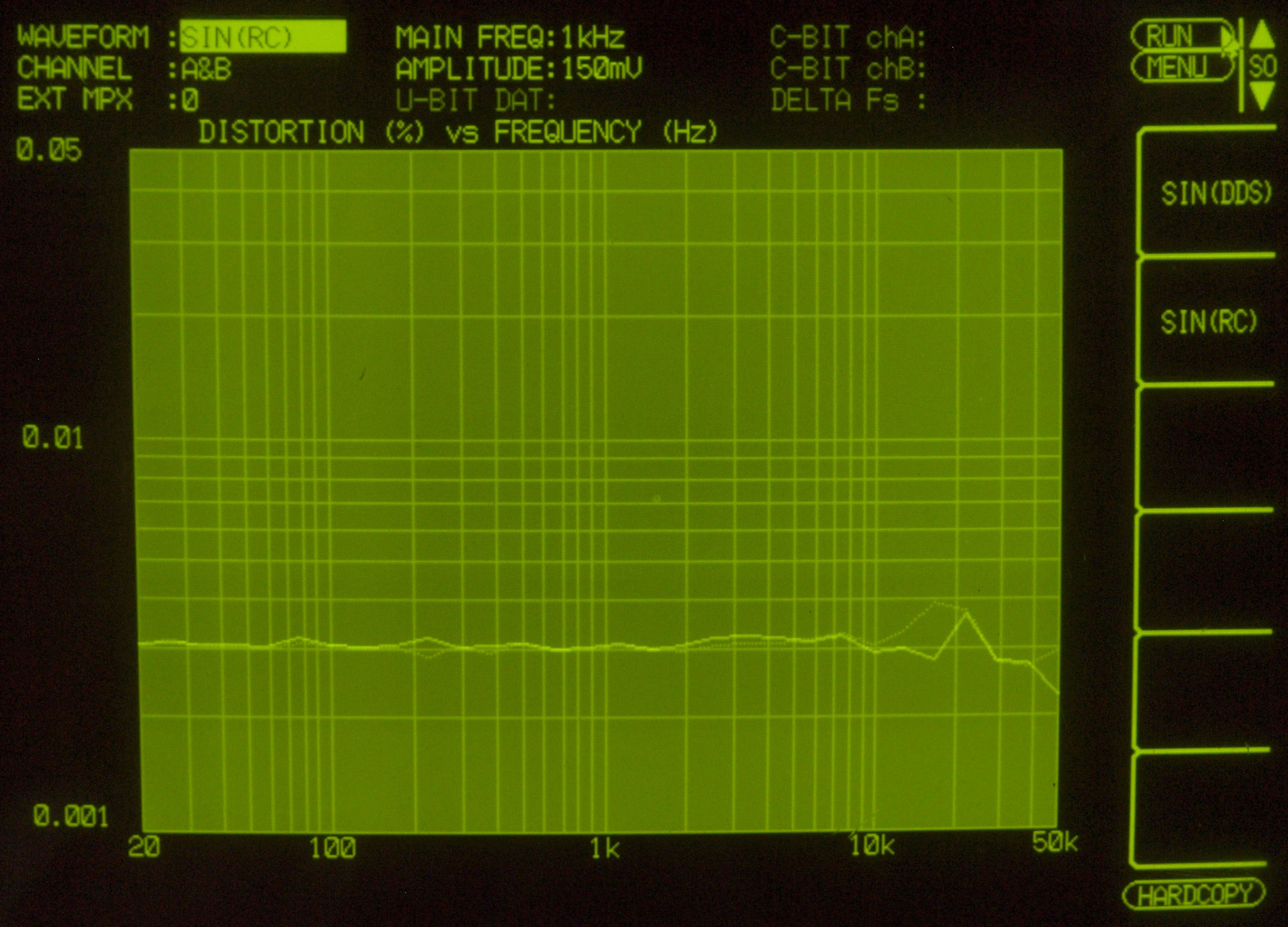

Ｆ２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

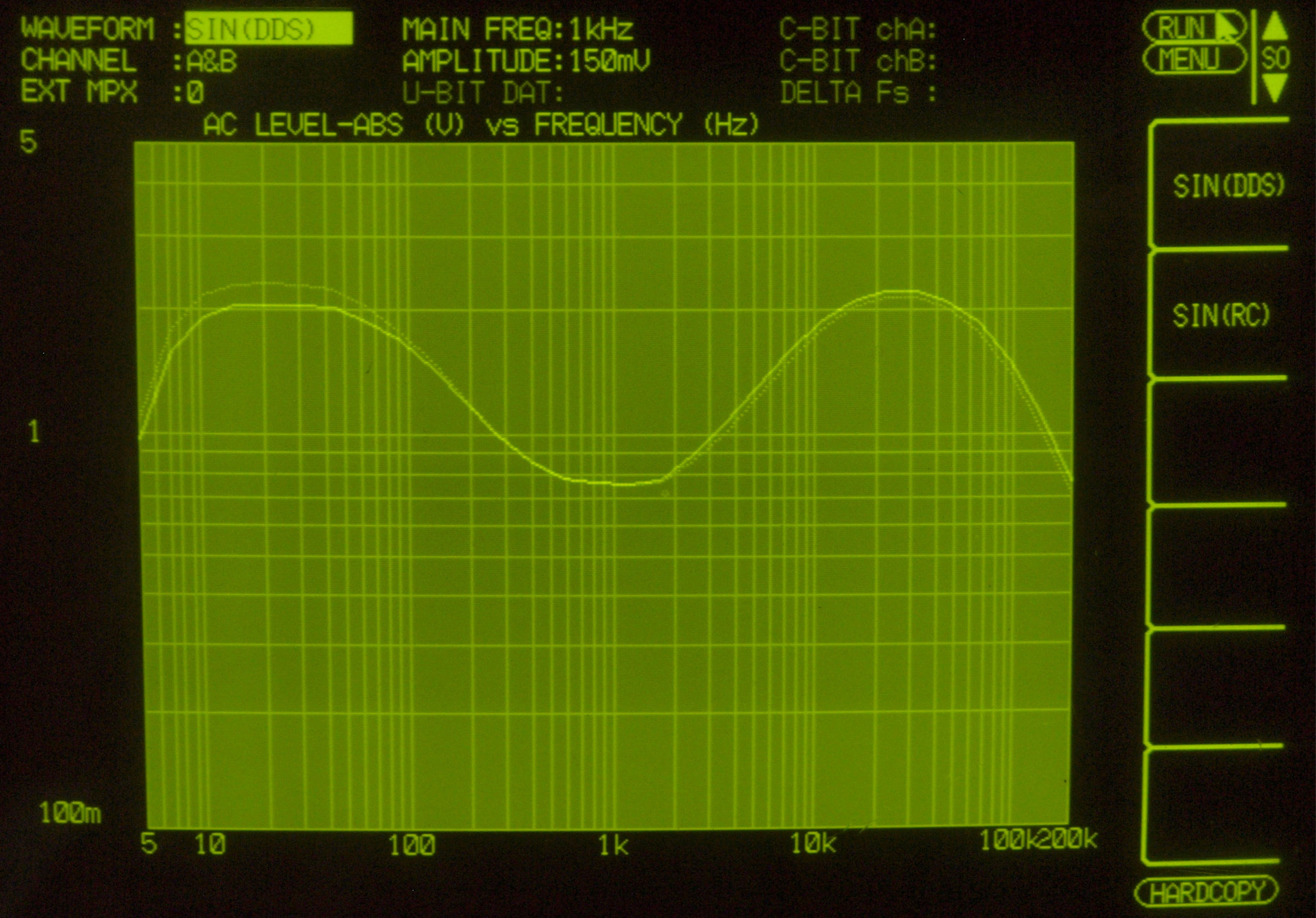

Ｆ３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５．　入出力特性測定（ＭＭ入力）＝ＰＨＯＮＯ−２ 　　　　　　ＭＣ入力端子へ２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

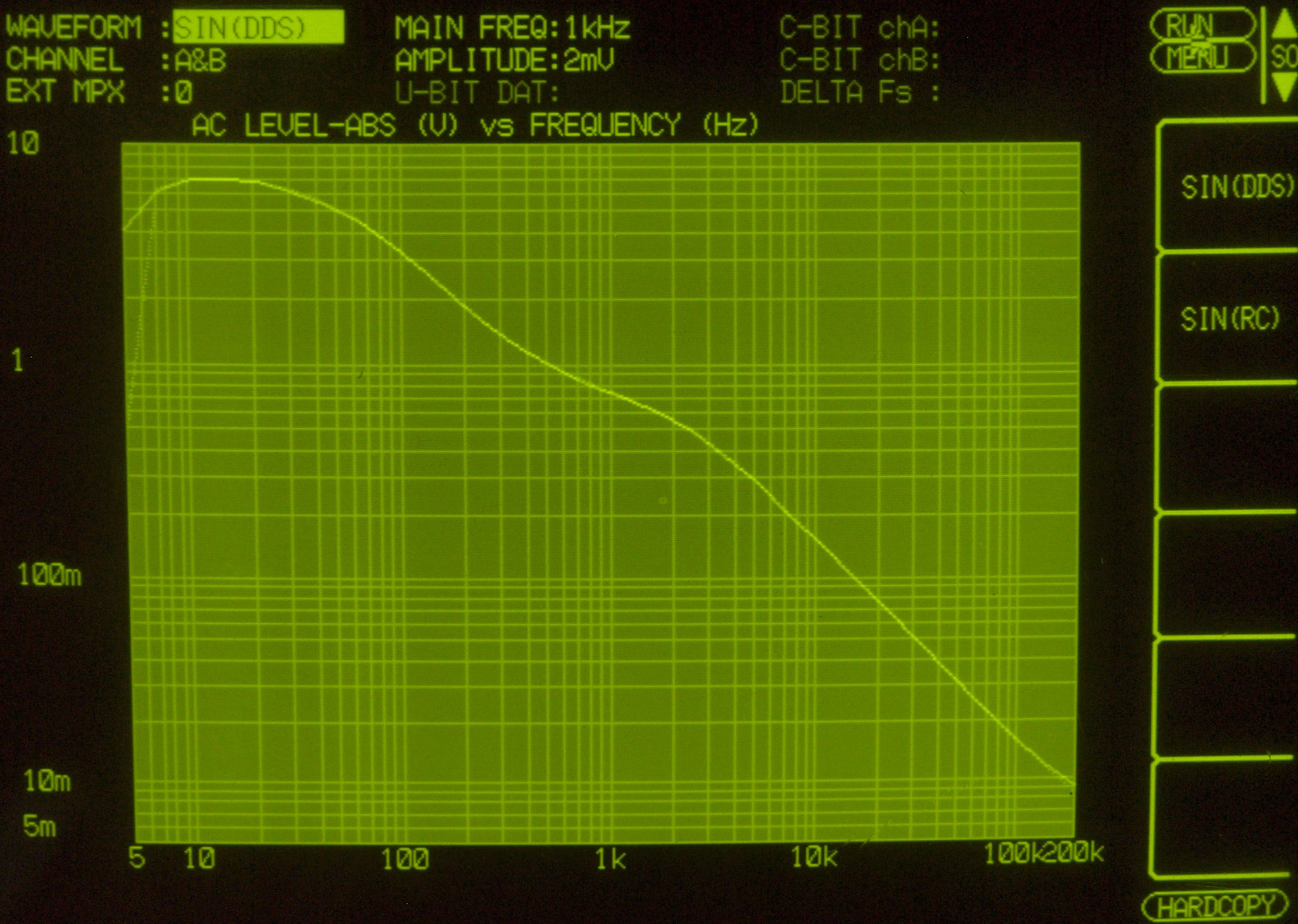

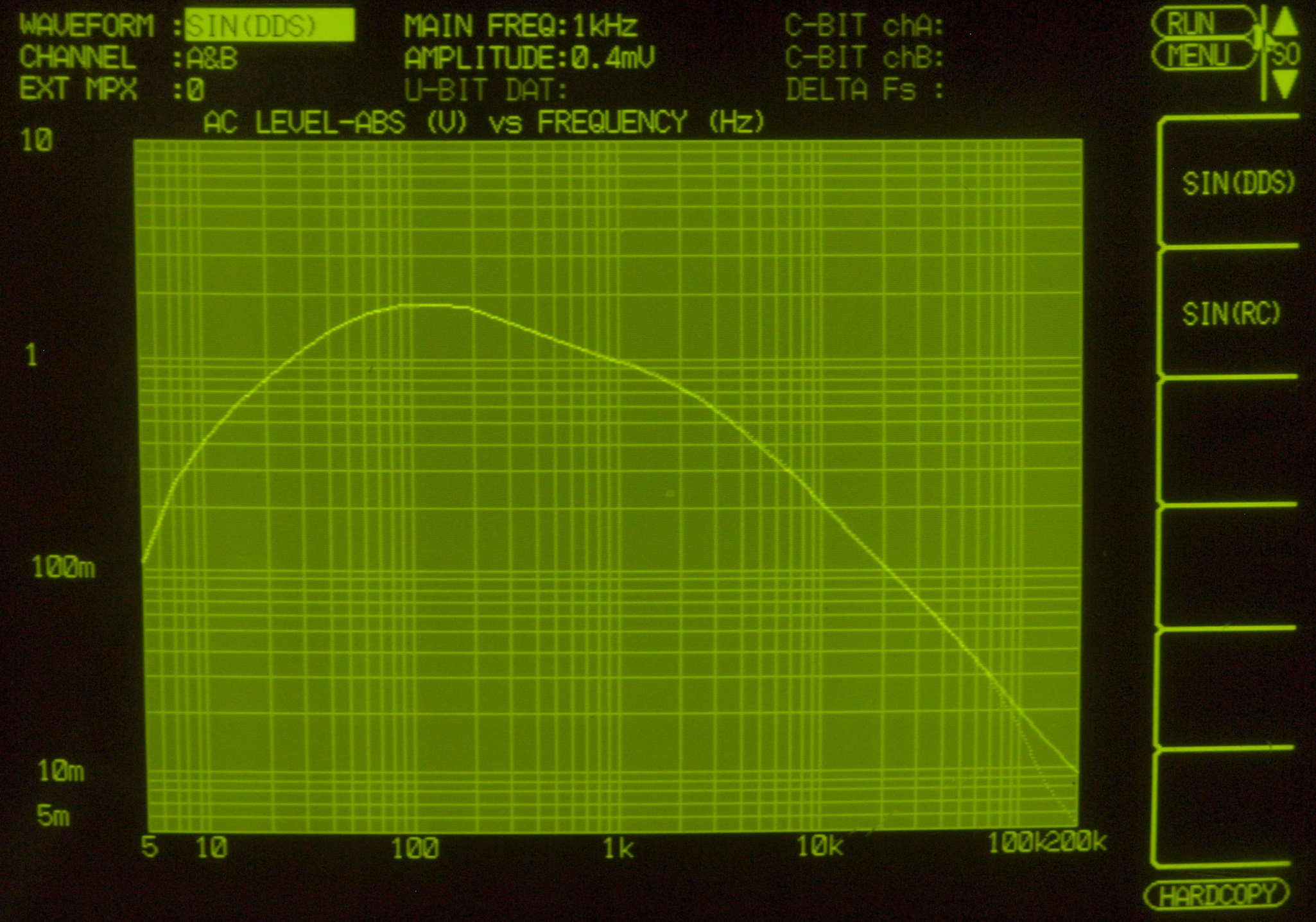

Ｆ６．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＣ入力端子へ０．４ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ

Ｅ７．　引き続き２４時間エージング　　右は　Ｓｏｎｙ　Ｅｓｐｒｉｔ　ＴＡ−Ｅ９００。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＴＥＡＣ　ＰＡ−７　の仕様（マニアル・カタログより）

型式 コントロールアンプ　Ａｒｍｏｎｉａ　ＰＡ−７ 入力感度/インピーダンス Phono1 MC=60μV/10Ω、25Ω、100Ω Phono2 MM=2.5mV/33kΩ、47kΩ、68kΩ/100pF、220pF、330pF Tuner、Aux、Tape play=200mV/50kΩ 最大許容入力レベル(1kHz) Phono1 MC=5mV Phono2 MM=270mV 出力レベル/インピーダンス Pre out=1V/75kΩ Rec out=200mV/68Ω 周波数特性 Phono1 MC=20Hz〜30kHz ±0.2dB Phono2 MM=1Hz〜30kHz ±0.2dB Tuner、Aux、Tape play=1Hz〜100kHz +0 -0.2dB SN比(Aカーブ) Phono1 MC=72dB(入力ショート) Phono2 MM=90dB(入力ショート) Tuner、Aux、Tape play=110dB(Volume min) 全高調波歪率 0.005%(20Hz〜20kHz、各入力Volume max、最大出力時) トーンコントロール Bass=±7dB(100Hz) Treble=±7.5dB(10kHz) ターンオーバー周波数 340Hz/3.4kHz サブソニックフィルター 12Hz、-18dB/oct チャンネルセパレーション 80dB(1kHz、Volume max) オーディオミューティング -20dB スルーレート ±120V/μsec(イコライザーアンプ) ±300V/μsec(フラットアンプ) 電源 AC100V、50Hz/60Hz 消費電力 40W(電気用品取締法による) 外形寸法 幅432x高さ148x奥行440mm 重量 12kg 付属品 ラック・マウント・アングル 価格 ￥180,000(1980年頃) 特色 「良質のMCカートリッジを使用してTANNOYスピーカーを品位の高い音で再生する」 というテーマで、TEACとTANNOYが共同開発したArmoniaシリーズのコントロールアンプ。 当時のTANNOY社社長ノーマンJクロッカー氏により、 TANNOY社製品の重要な試聴テストのシステムとして使用するという評価を得る。 2重積分サーボ回路を内蔵したDCコントロールアンプ。 MCカートリッジの使用を前提で、MCヘッドアンプの高音質化を図っています。 フォノセレクタースイッチに触ると切り替えノイズ防止の為、ミューティングがかかり、数秒音が出なくなります。 ヘッドホン専用アンプを内蔵。 トーンコントロールによる録音音質補正が可能。 シリーズでメインアンプ　Ａｒｍｏｎｉａ　ＭＡ−７。
