Ｍｃｉｎｔｏｓｈ　Ｃ２２．　８台目修理記録

平成２６年１１月１８日到着　　平成２６年１月２４日完成

Ａ．　修理前の状況 マッキントッシュC22オリジナルの修理をお願いしたくご連絡を差し上げております。 60年代のオリジナルになります。 亡き父の形見になります。 当方も音楽関係の仕事をしていまして、ようやく死後1年たち 遺留品の整理を始めている中で、生前に大切にしていたオーディオ類の整理をしていたのですが、このC２２は特に大切にしており、 1年程、段ボールに入れたままになっておりました。 昨日、私のオーディオに組み込もうと電源を入れてみたところ、 電源が入らず、素人ながら触ってみようかとも思いましたが余計に壊してしまうのも怖くなり 信頼できる修理をしてくださる方を探しておりましてこちらのHPに辿り着きました。 Ｔ．　修理前点検測定 Ｂ．　原因 経年変化による劣化。 Ｃ．　修理状況 フィルム・コンデンサー交換。 電解コンデンサー交換。 テフロン絶縁製ＭＴ９ピンソケット交換。 遅延リレー組込。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＲＣＡ端子交換。 電源投入時、出力遅延回路組込、遮断時速断。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ＥＣＣ８３（１２ＡＸ７）　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 フィルム・コンデンサー　　　　１６個。 電解コンデンサー　　　　　　　　　１２個。 テフロン絶縁製ＭＴ９ピンソケット　　６個。 リレー　　　　　　　　　　　　　　　１個。 整流ダイオード　　　 　　　　　　　２個。 整流ブリッジ　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　４個。 ＲＣＡ端子　　　　　　９組１８個＋１個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１３８，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　真空管別途です。 Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（カタログ・マニアルより）

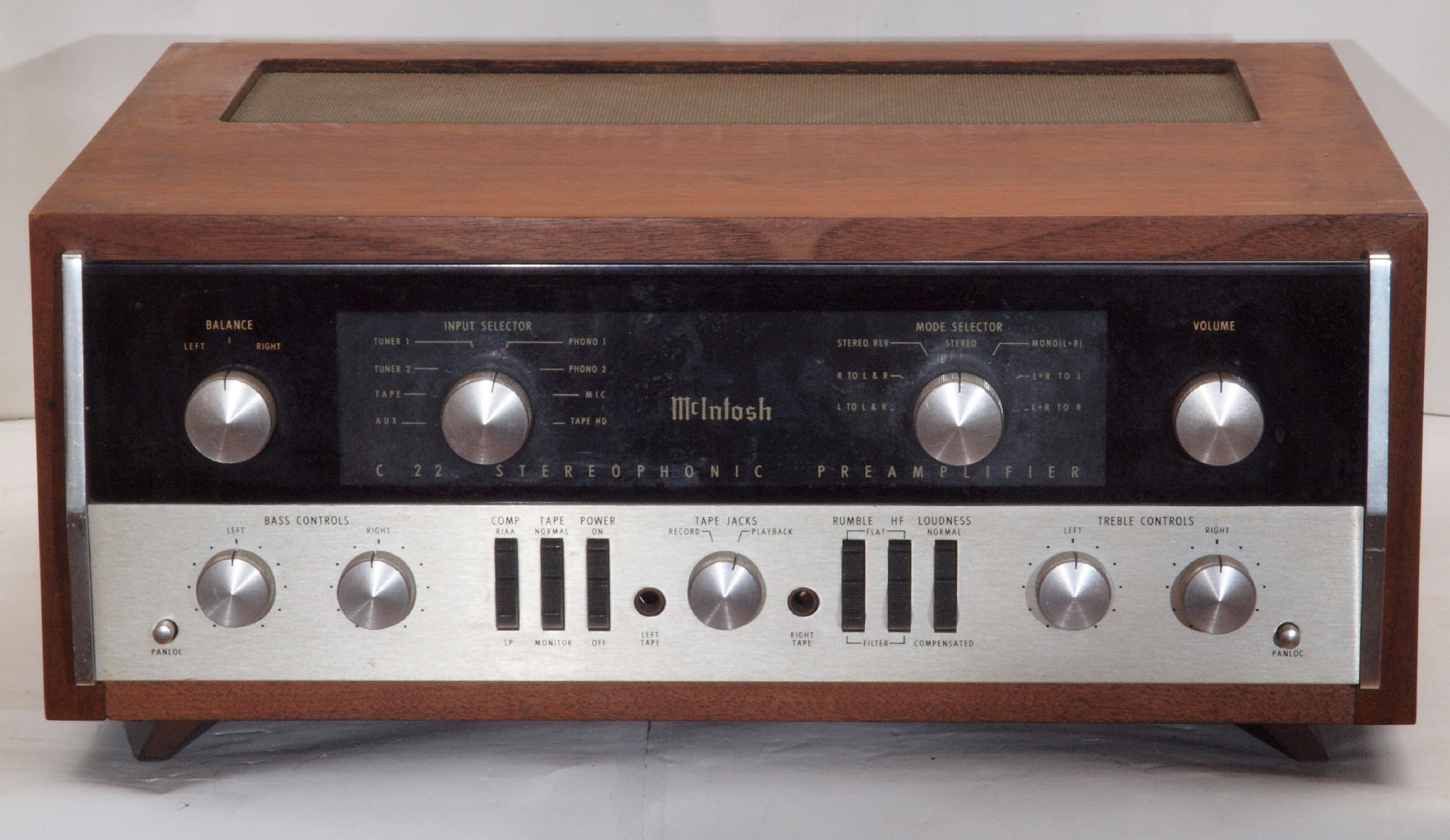

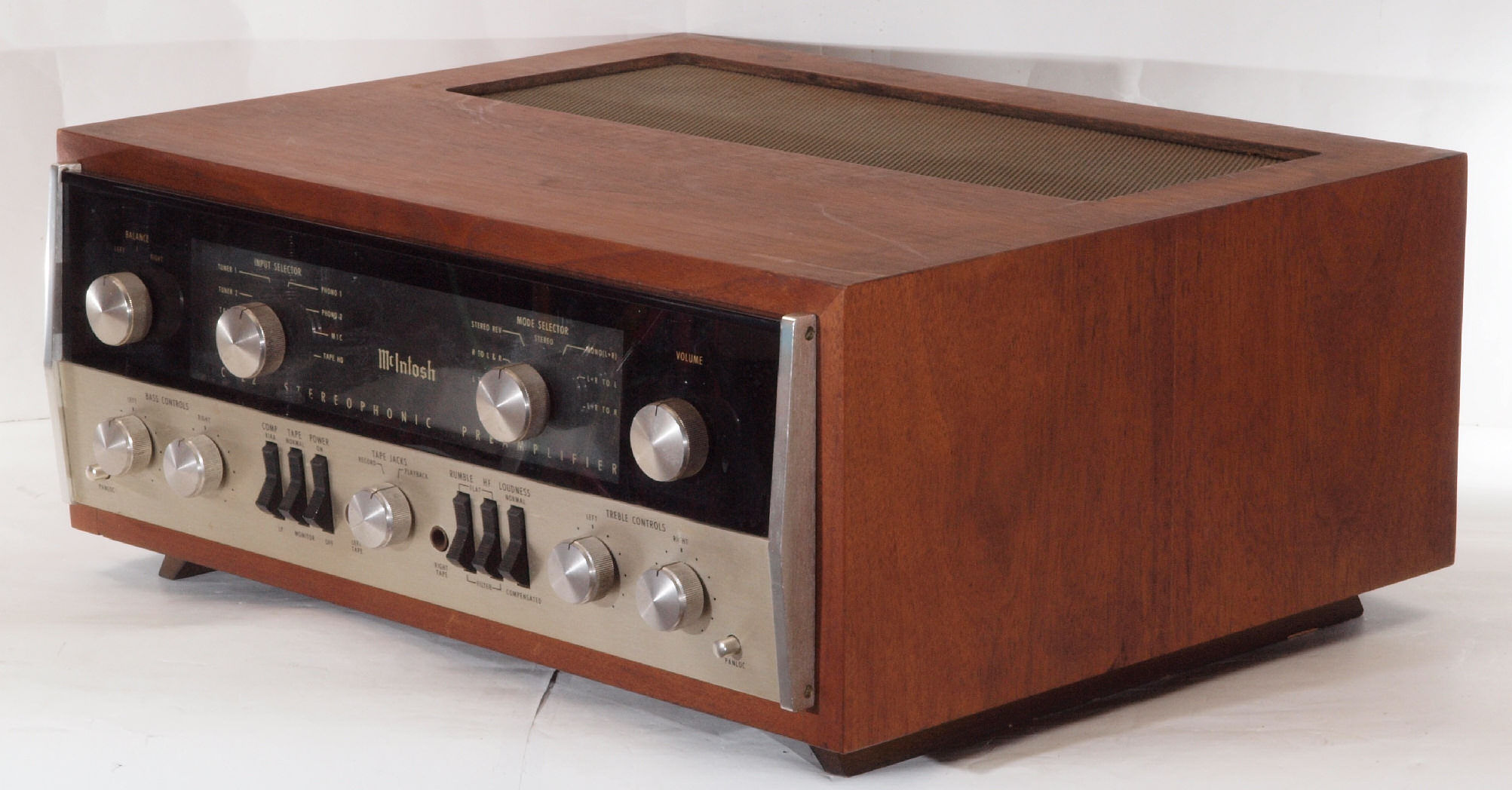

Ａ．　修理前の状況 Ａ０１．　点検中　木箱入、前から見る。

Ａ０２．　点検中　木箱入、前右から見る。

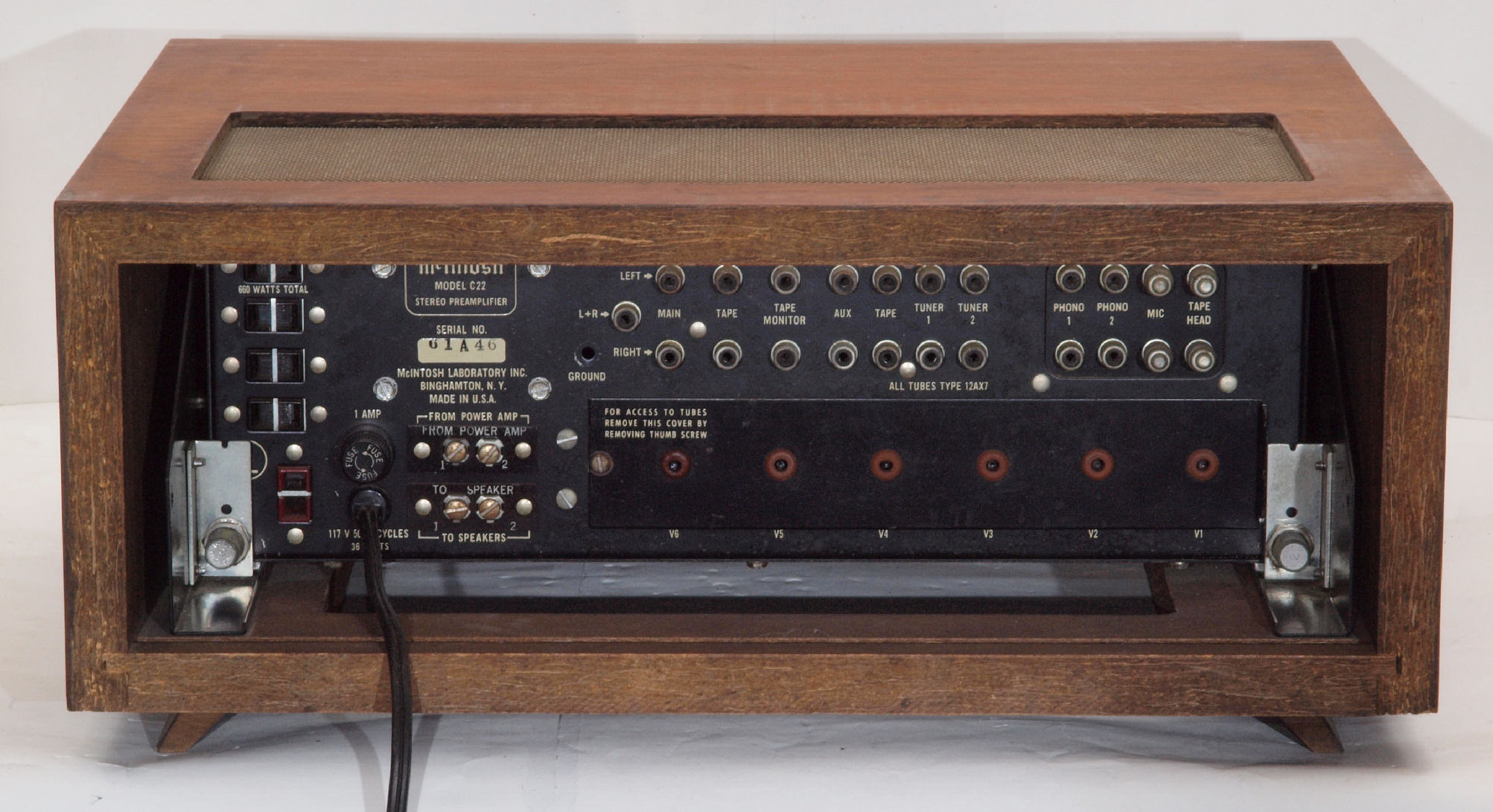

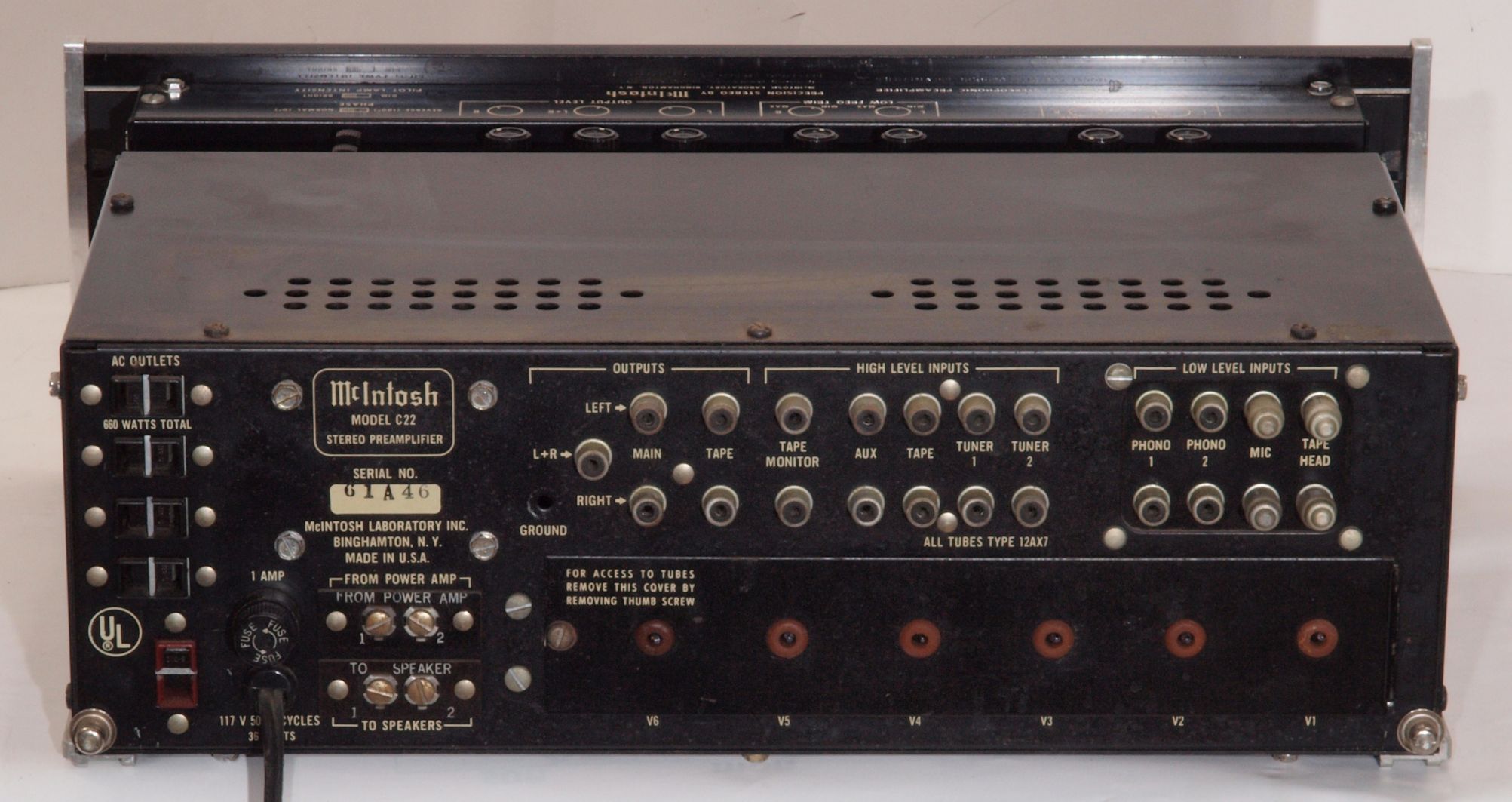

Ａ０３．　点検中　木箱入、後から見る。

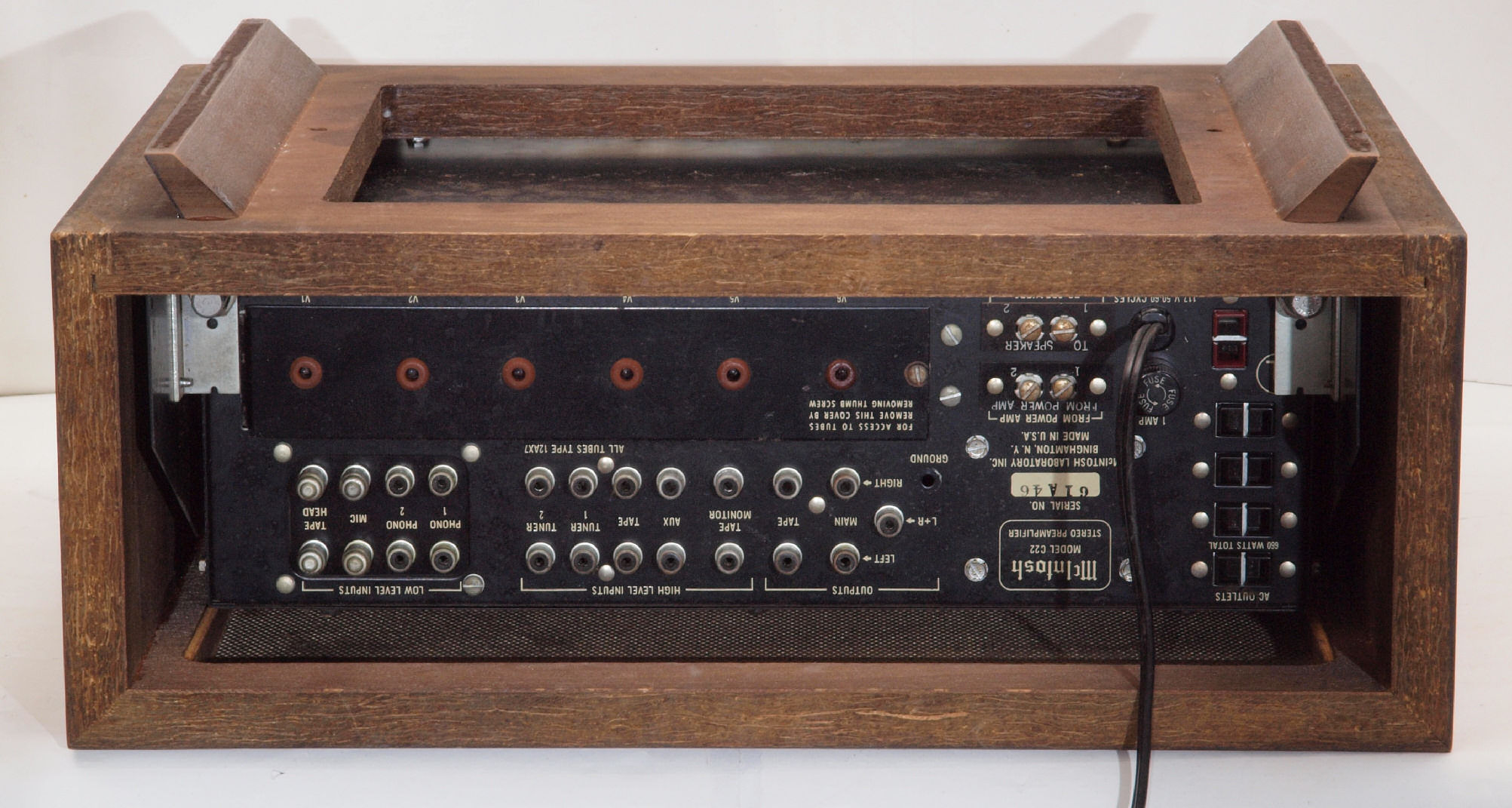

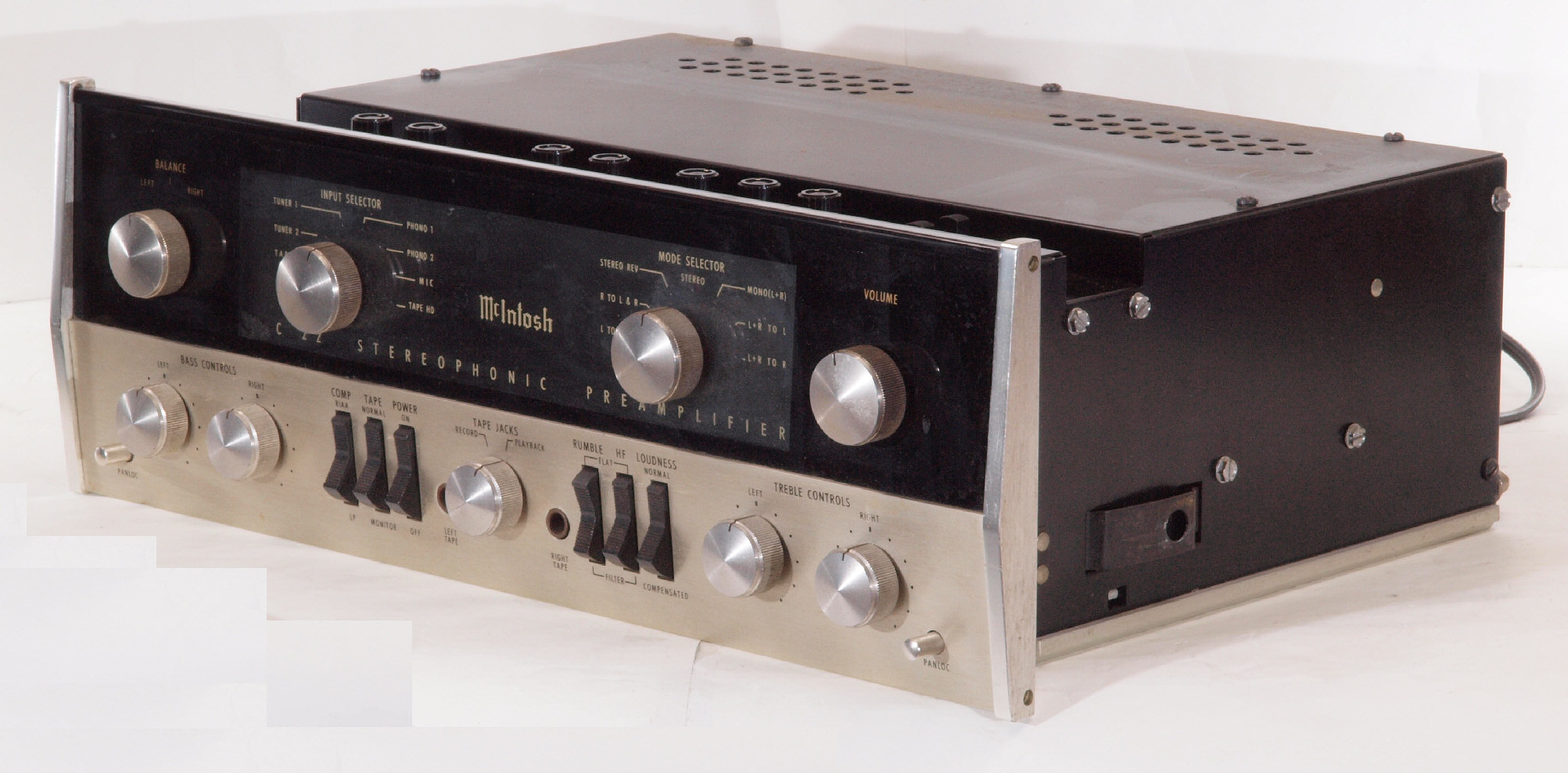

Ａ０４．　点検中　木箱入、後左から見る

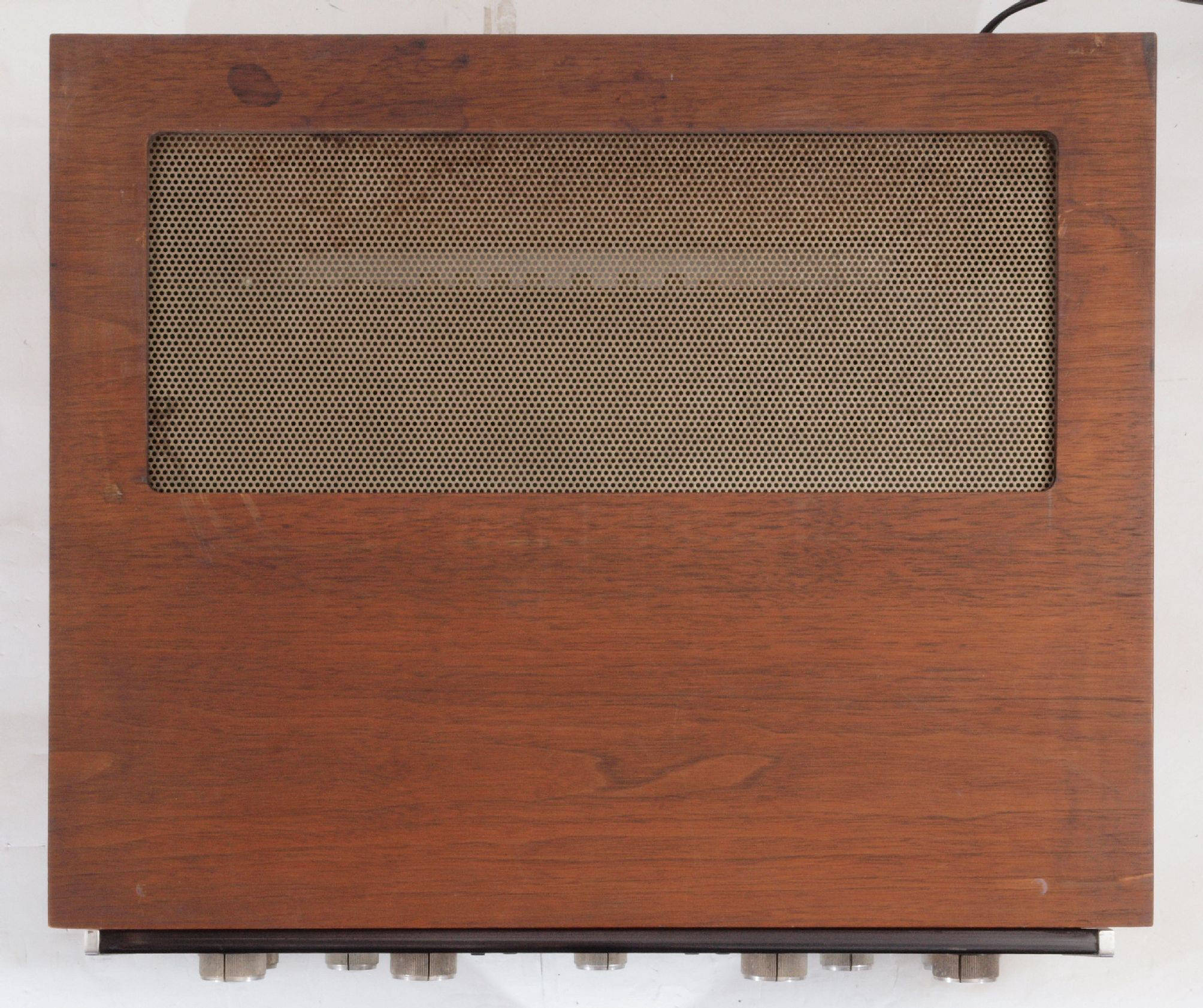

Ａ０５．　点検中　木箱入、上から見る。

Ａ０７．　点検中　木箱入、下から見る。

Ａ０８．　点検中　木箱入、下前から見る。

Ａ０９．　点検中　木箱入、下前左から見る。

Ａ０Ａ．　点検中　木箱入、下後から見る。

Ａ０Ｂ．　点検中　木箱入、下後右から見る

Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

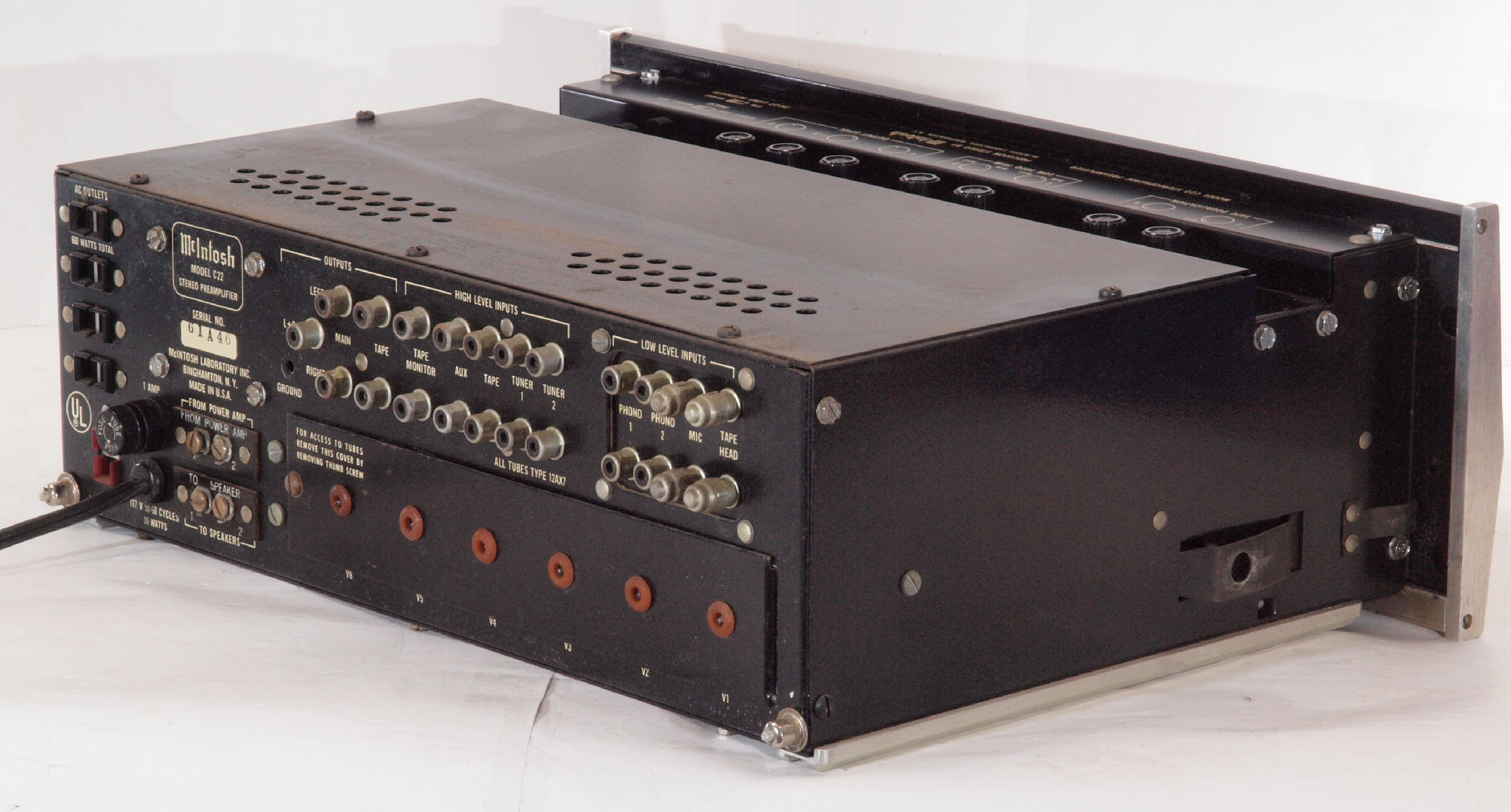

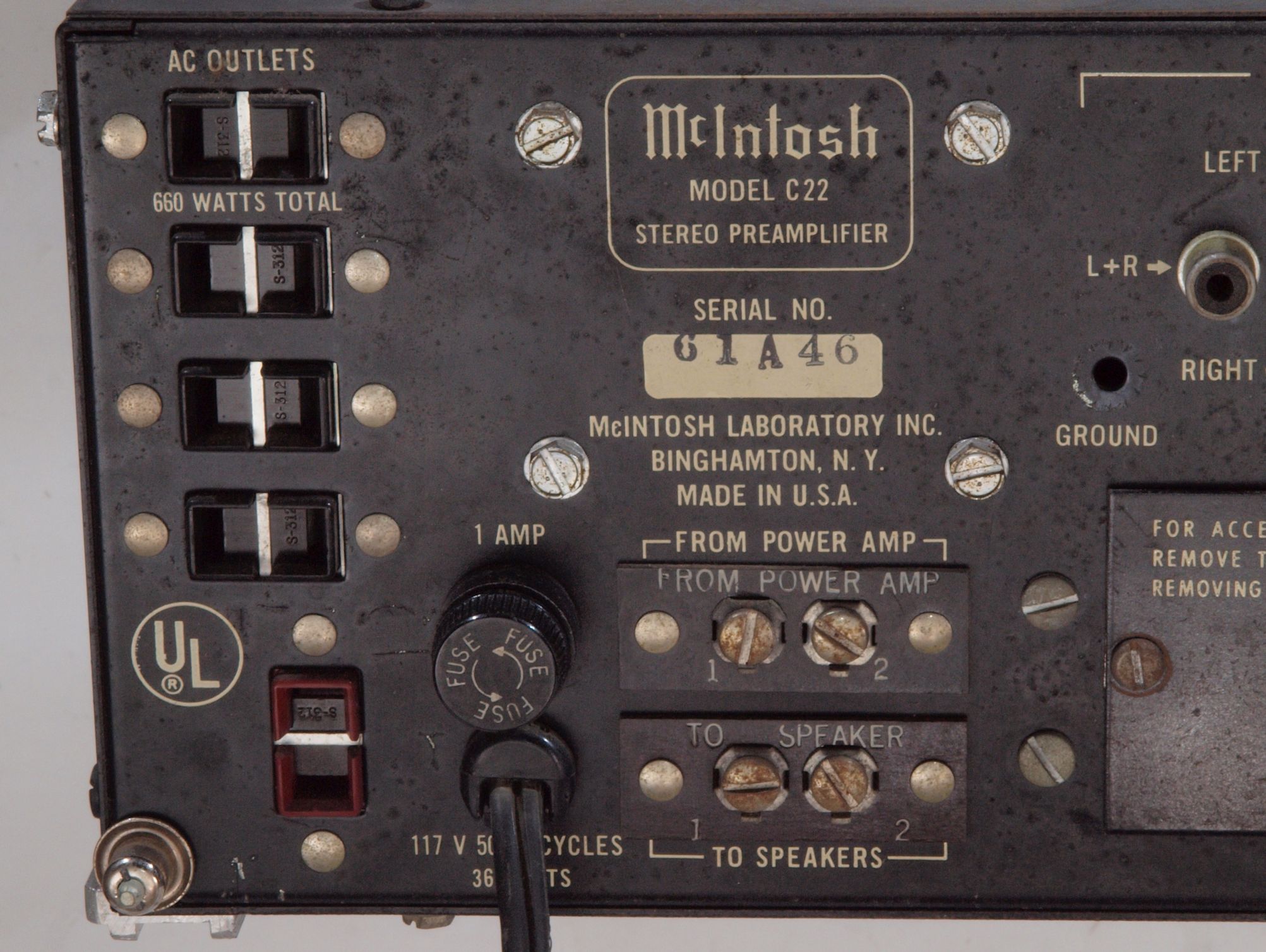

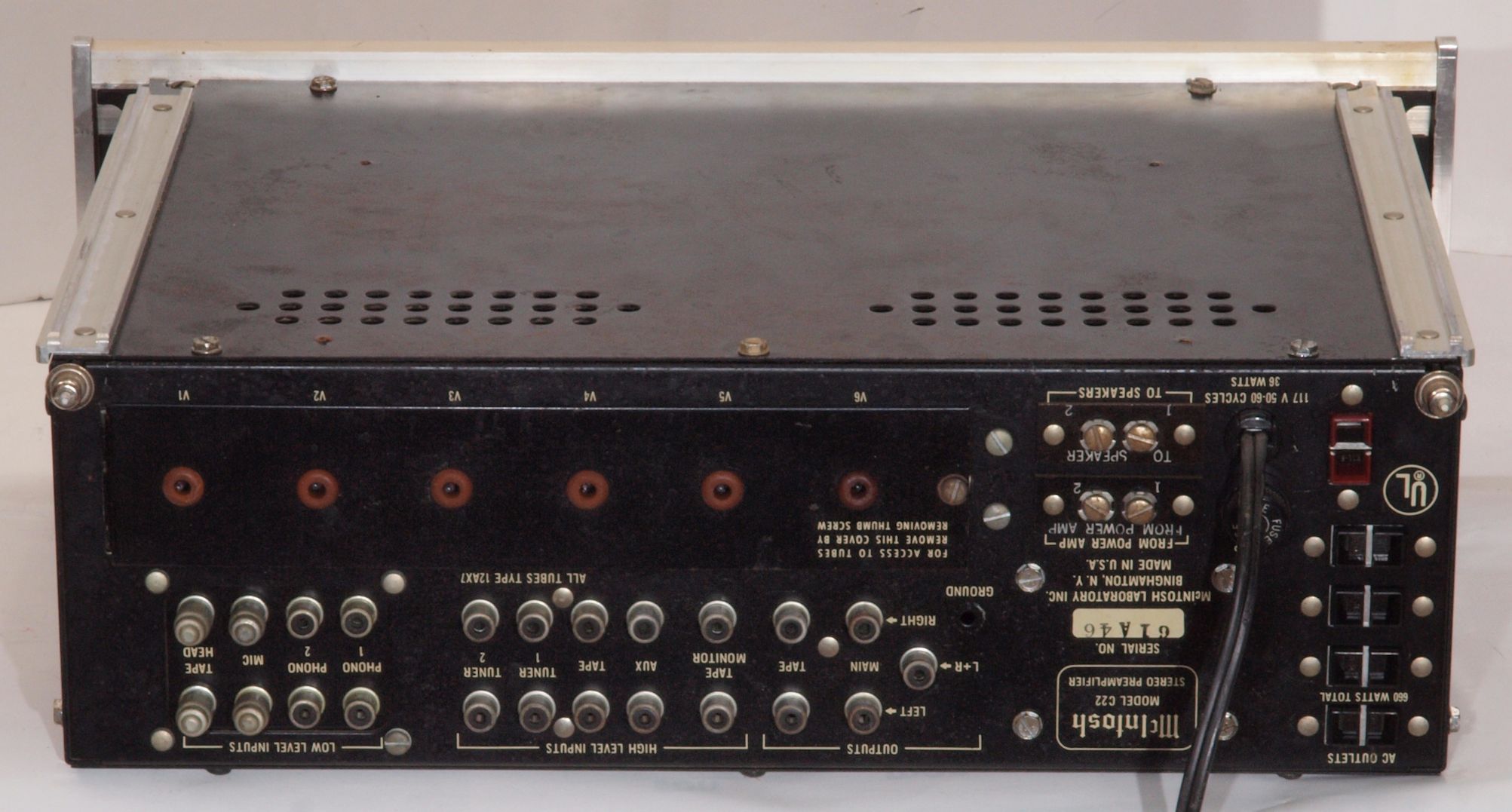

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る

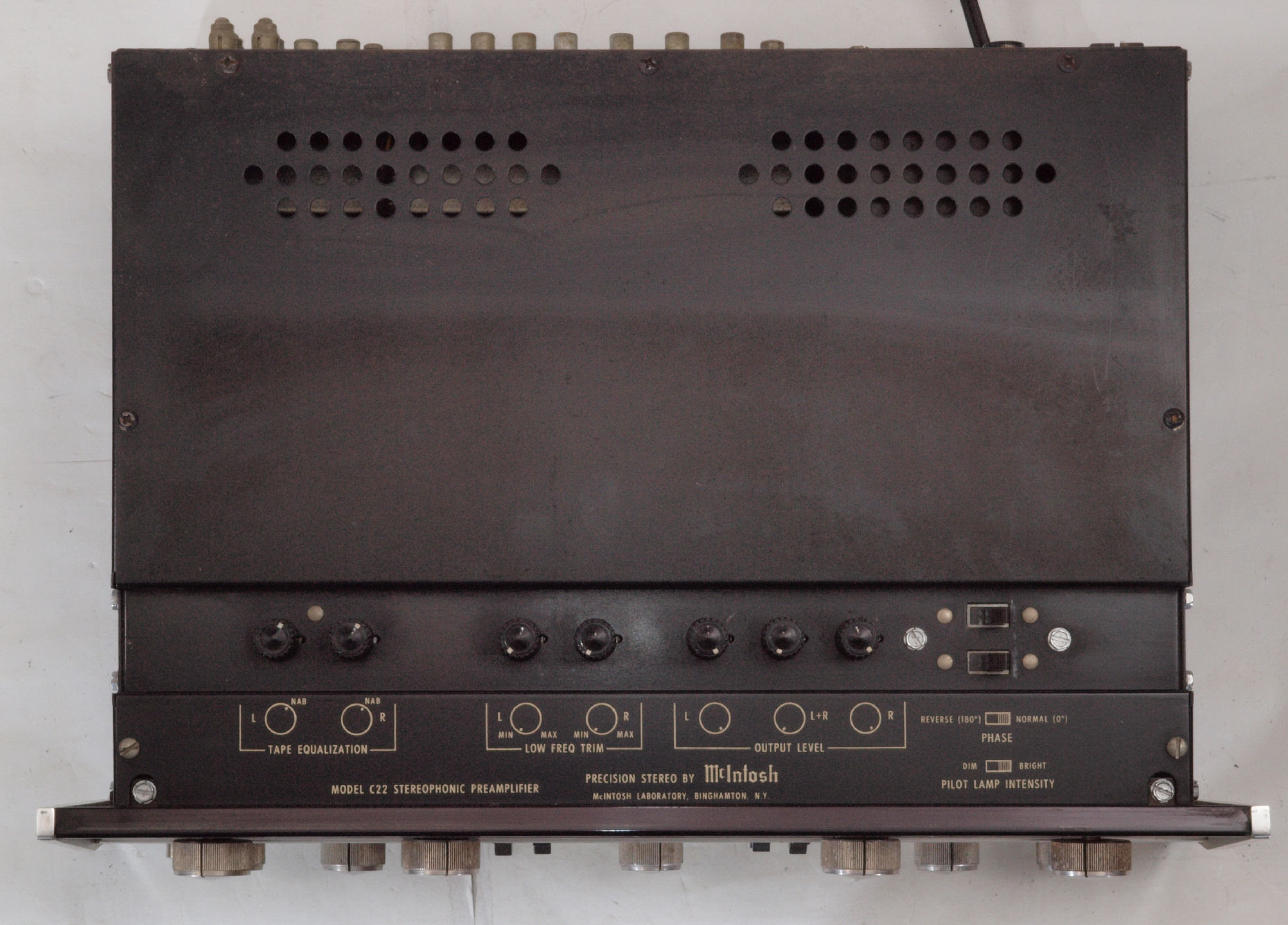

Ａ１５．　点検中　上から見る。

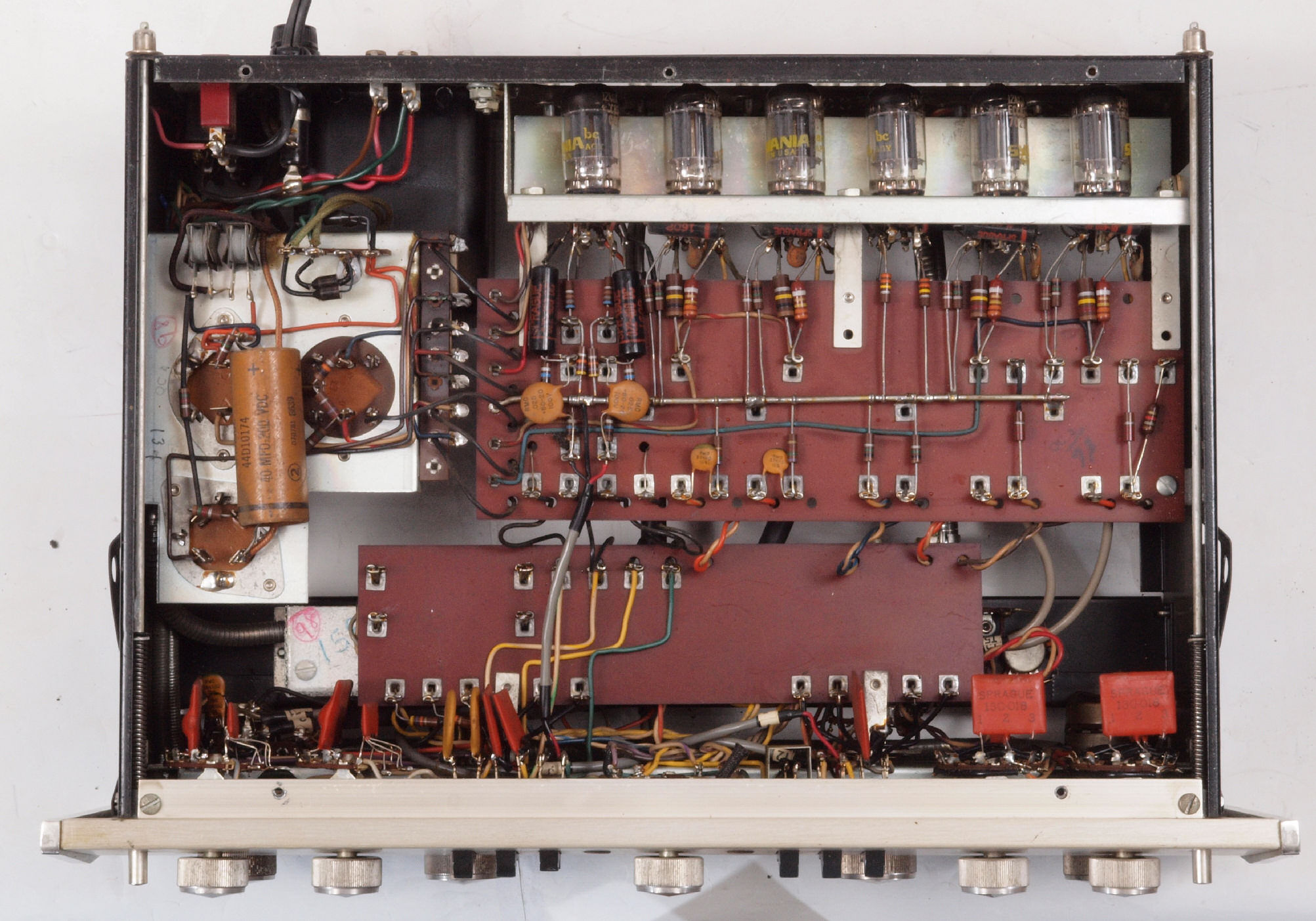

Ａ１６．　点検中　上蓋を取り、上から見る

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る。

Ａ２３．　点検中　下前左から見る。

Ａ２４．　点検中　下後から見る。

Ａ２５．　点検中　下後右から見る

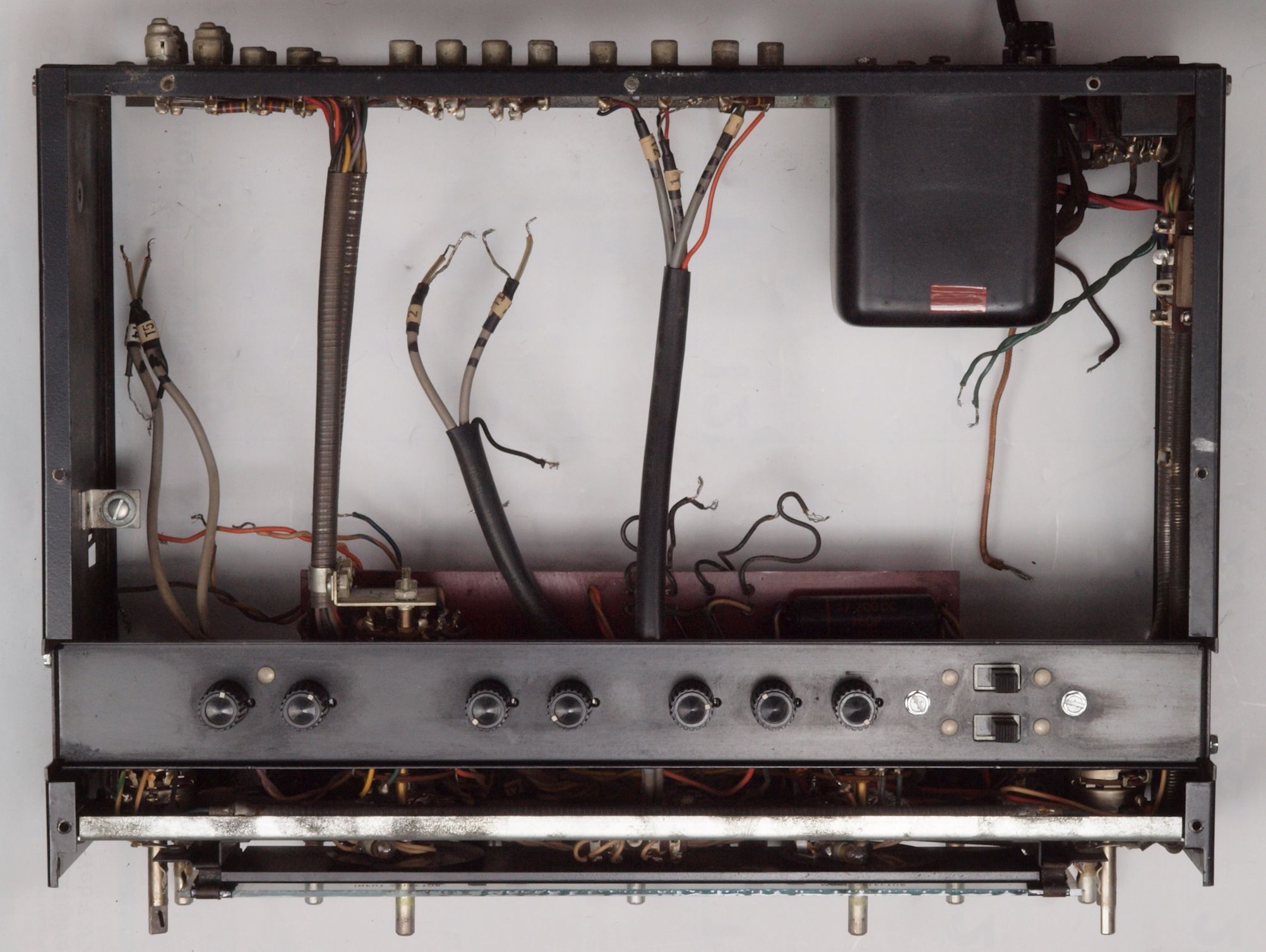

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ３１．　点検中　メイン基板

Ａ３２．　点検中　メイン基板裏

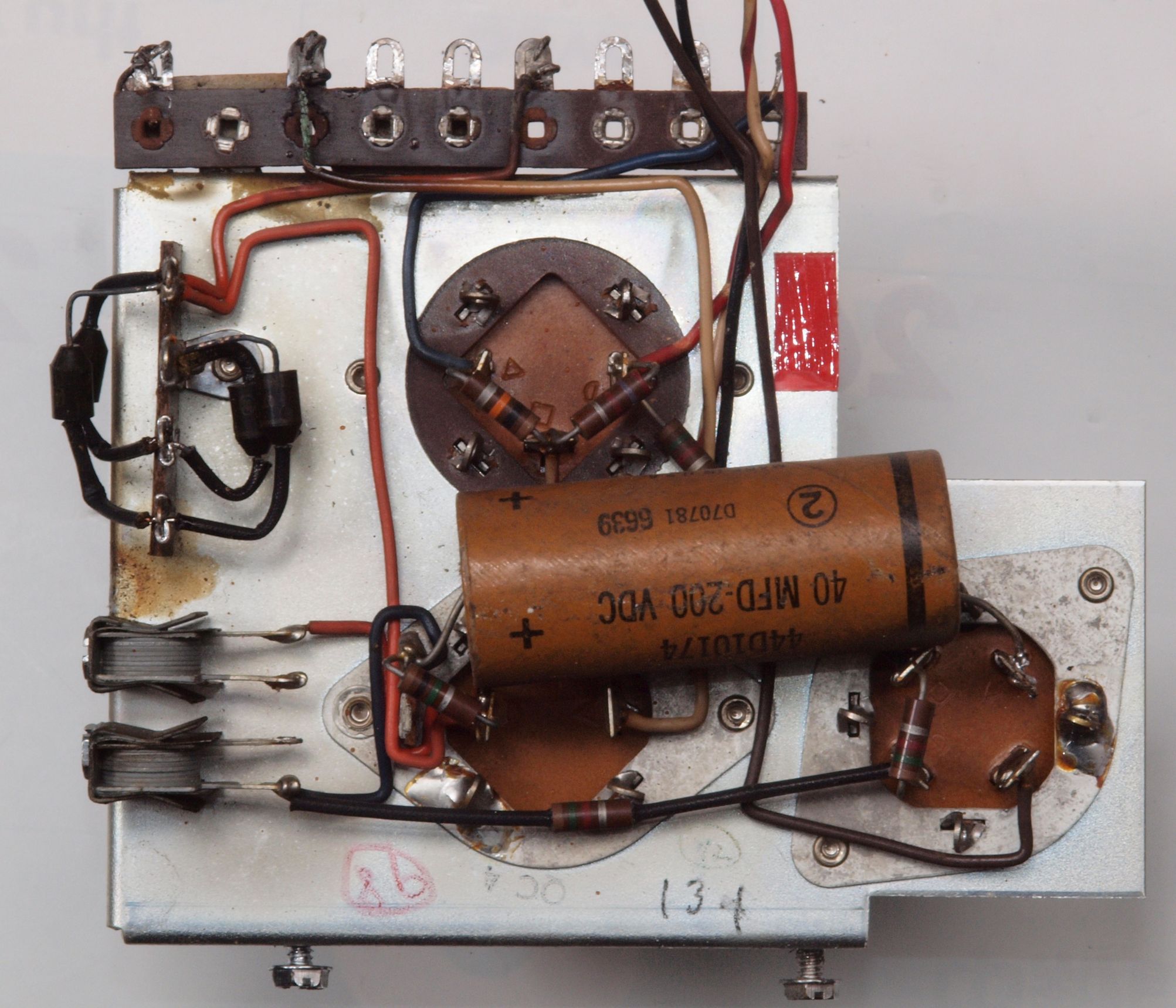

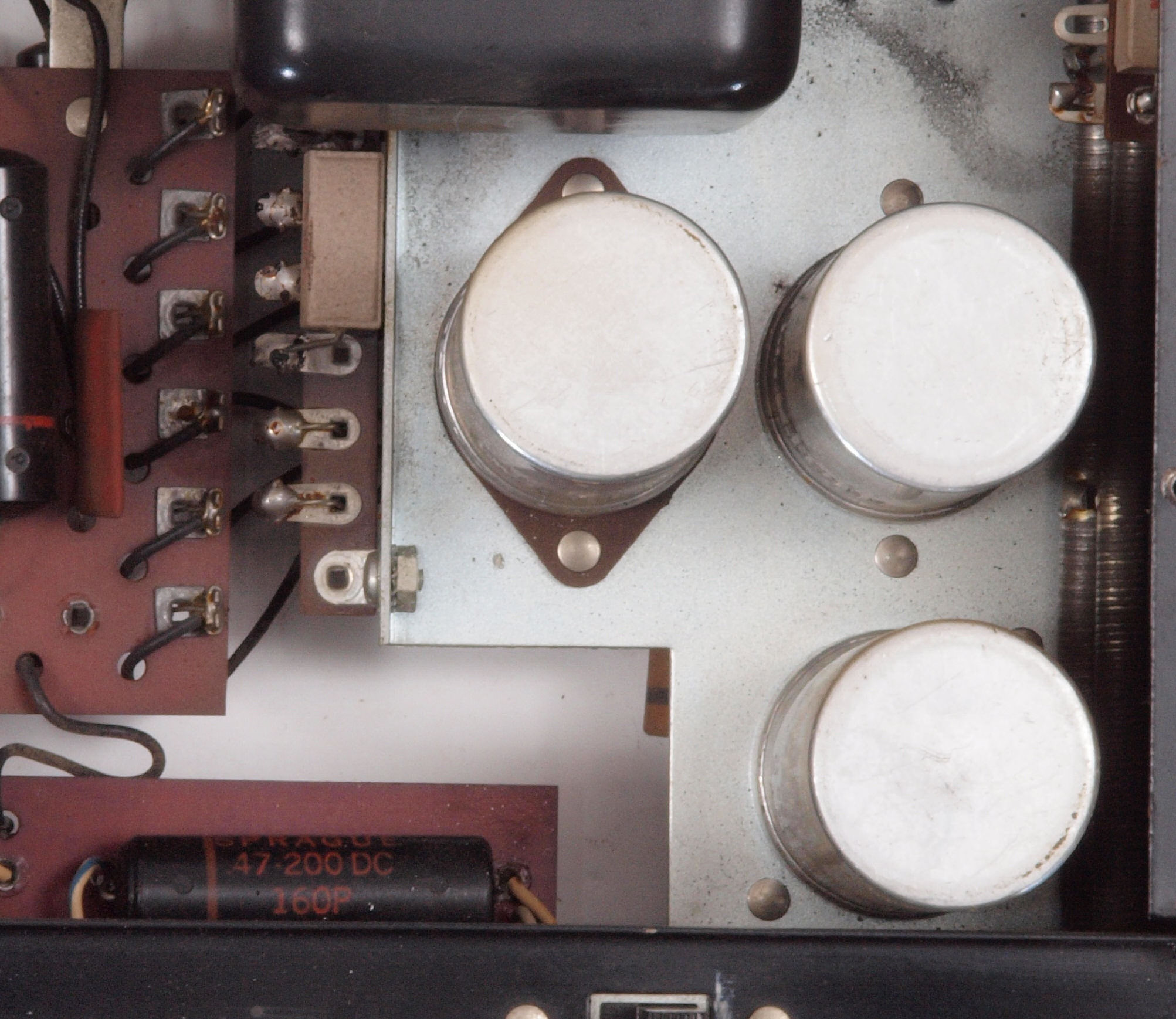

Ａ３３．　点検中　電源部

Ａ３４．　点検中　電源部裏

Ａ４１．　点検中　真空管ソケット

Ａ４２．　点検中　真空管ソケット比較、　左＝テフロン絶縁製、右＝タイト絶縁製、が選択出来る。テフロン絶縁製選択

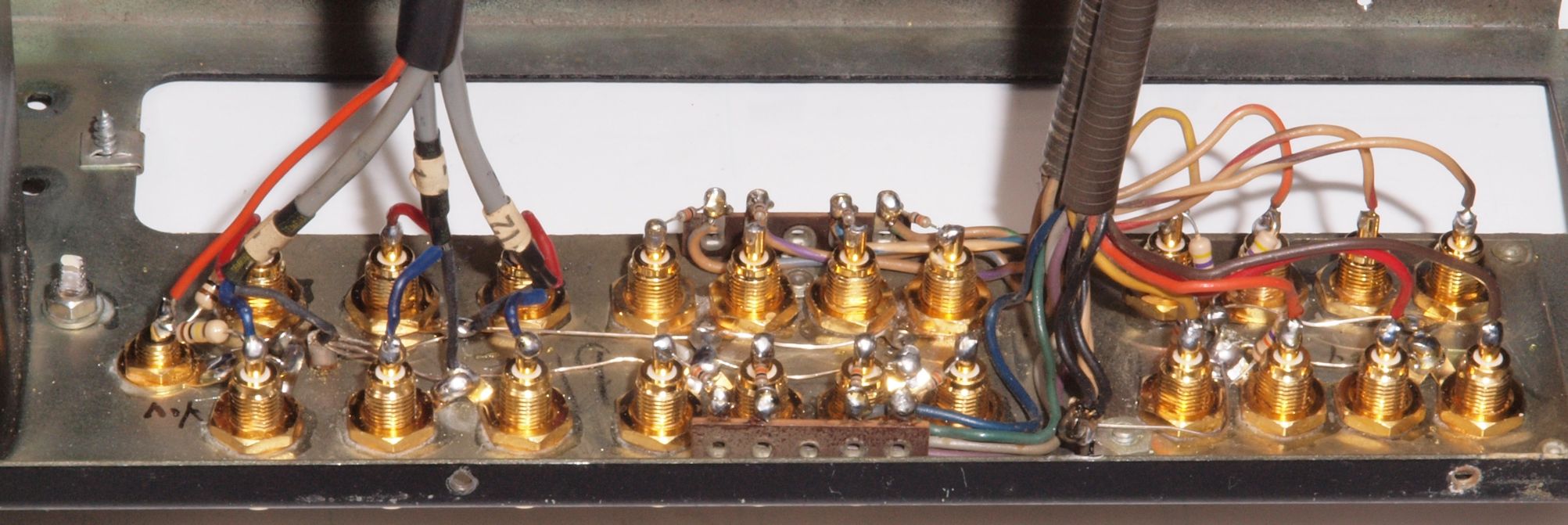

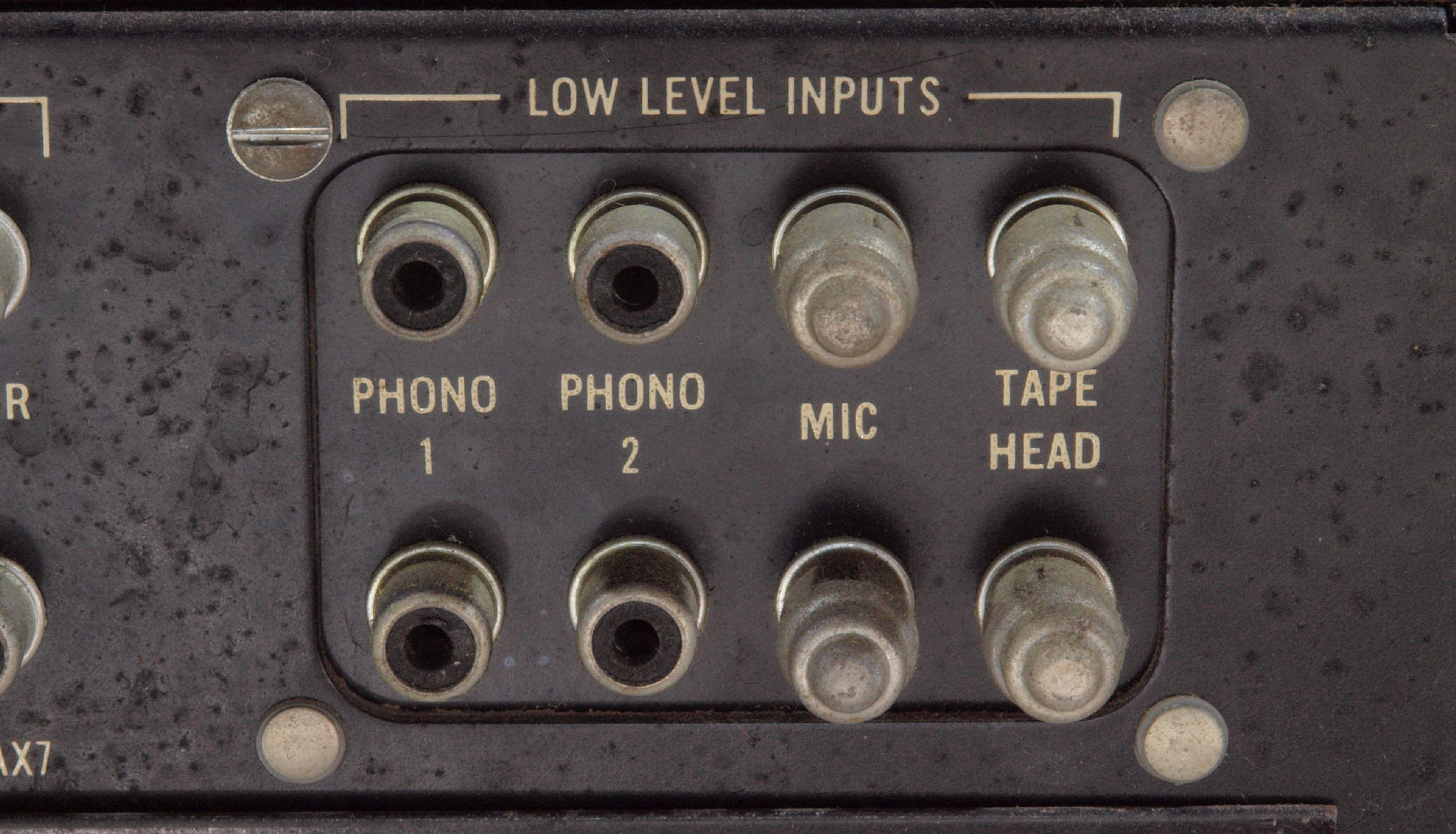

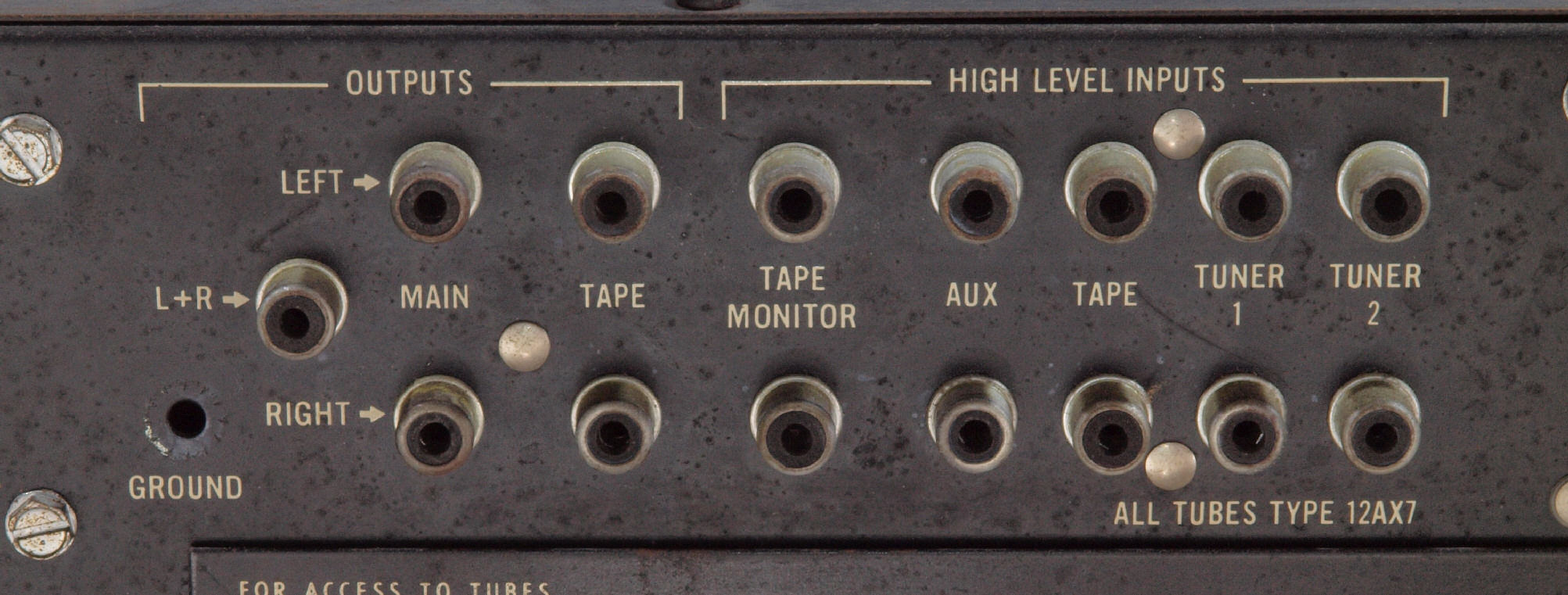

Ａ５１．　点検中　入出力ＲＣＡ端子郡

Ａ５２．　点検中　入出力ＲＣＡ端子郡、　テフロン絶縁金メッキに交換可能。 　　　　　　　　　　　隣との距離があるＭＡＩＮ等は　ＷＢＴ−０２０１　に交換可能。

Ａ５３．　点検中　入力ＲＣＡ端子郡

Ａ５４．　点検中　入力ＲＣＡ端子郡、　テフロン絶縁金メッキに交換可能。

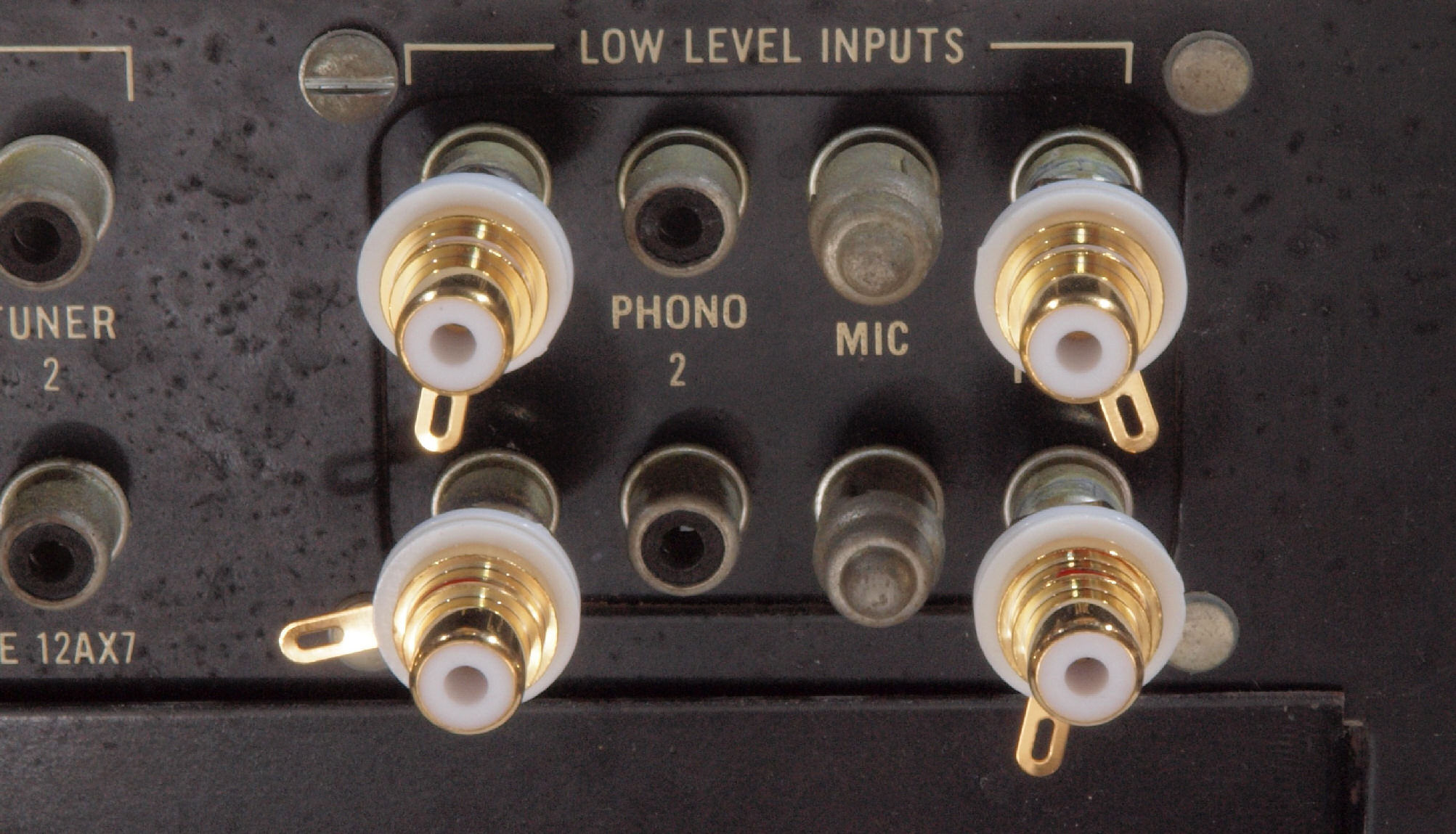

Ａ５５．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５６．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ６１．　点検中　付属真空管「ＥＣＣ８３」。　右から１番目、２番目、、、、６番目。

Ａ６２．　点検中　付属真空管、足から見る

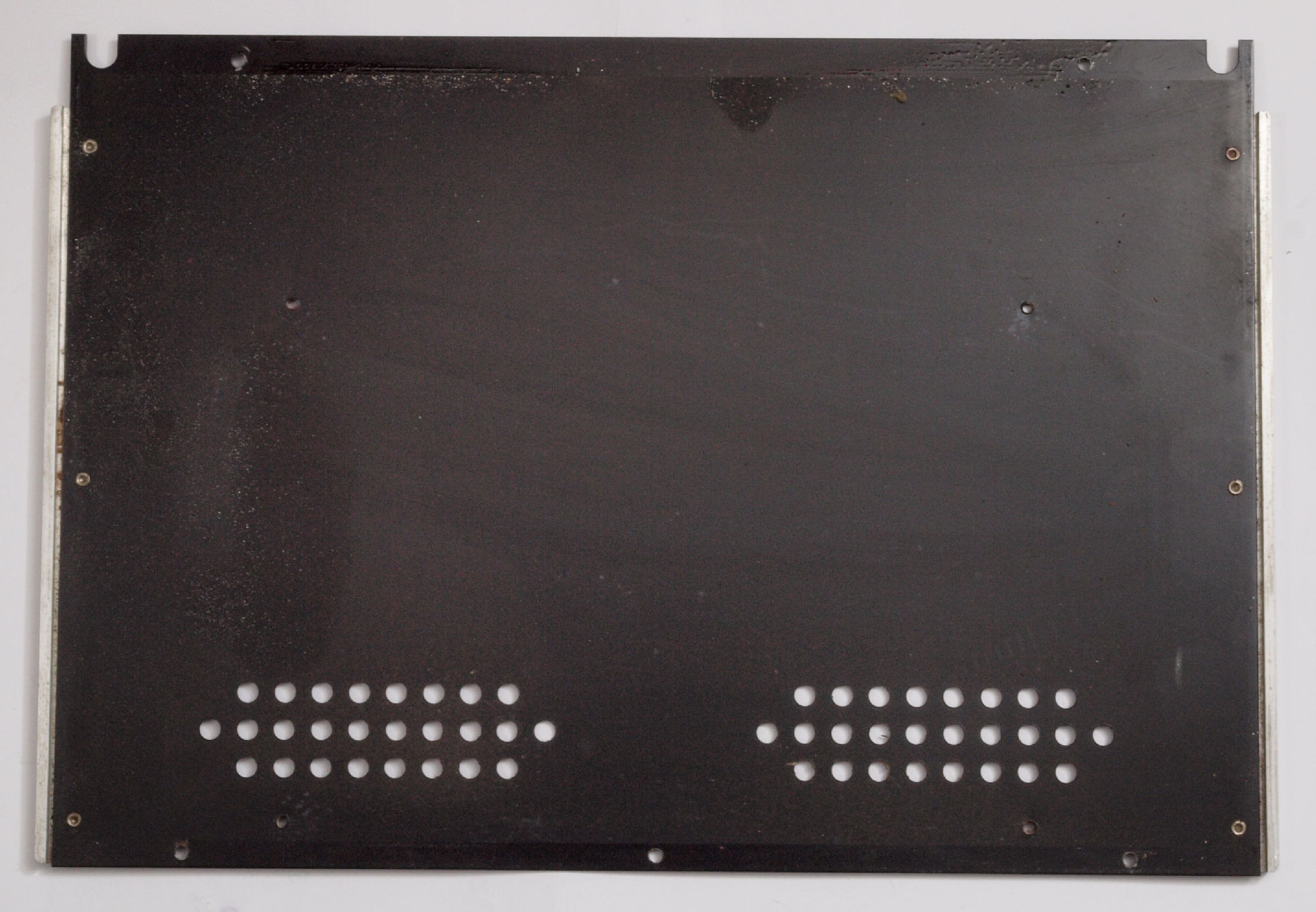

Ａ７１．　点検中　下蓋裏。

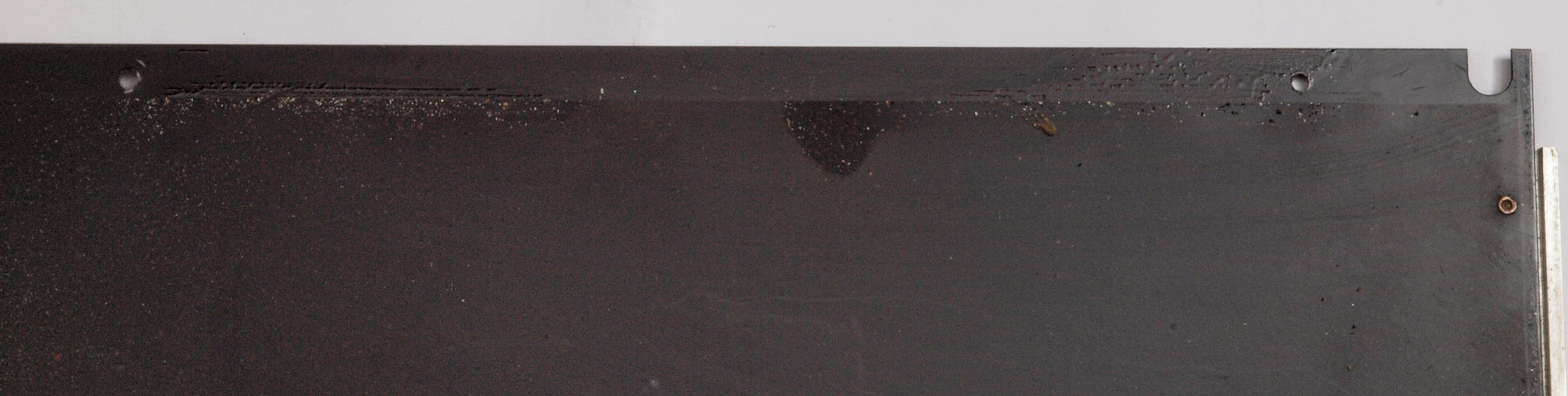

Ａ７２．　点検中　下蓋裏、接点復活材の跡。

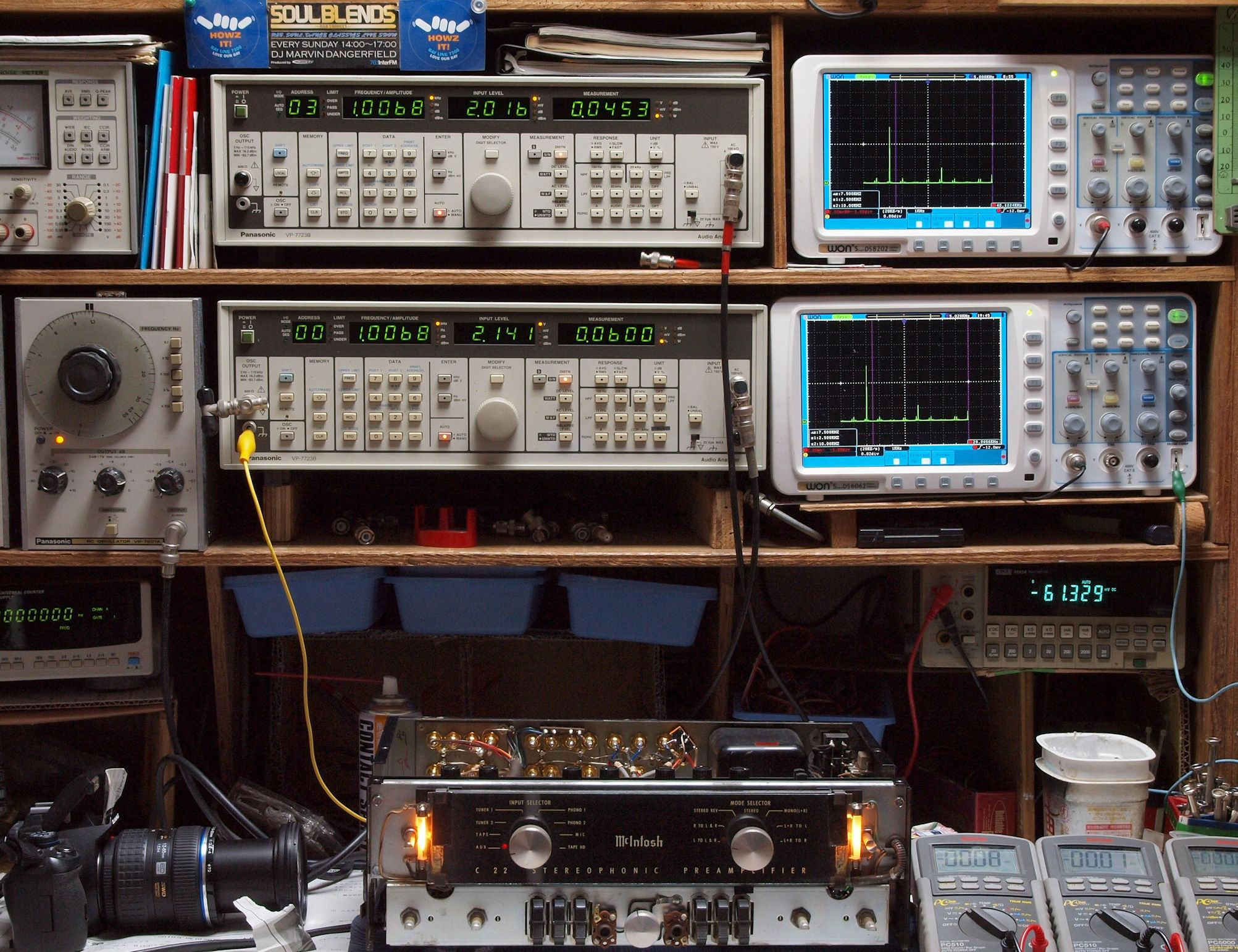

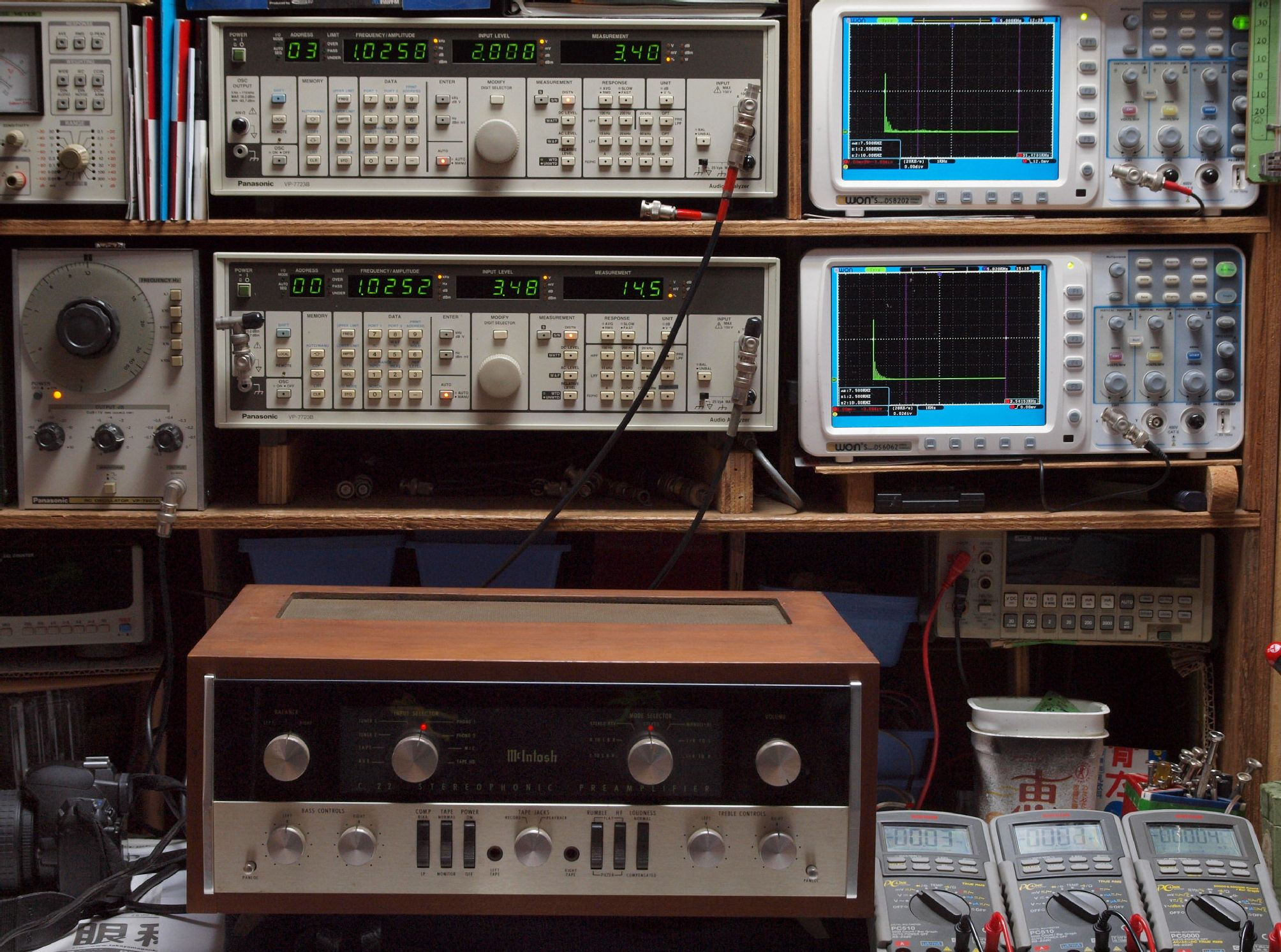

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ２．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２２０％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝３．２Ｖ、　０．２０８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．４２１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝３．５９Ｖ、　０．４２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

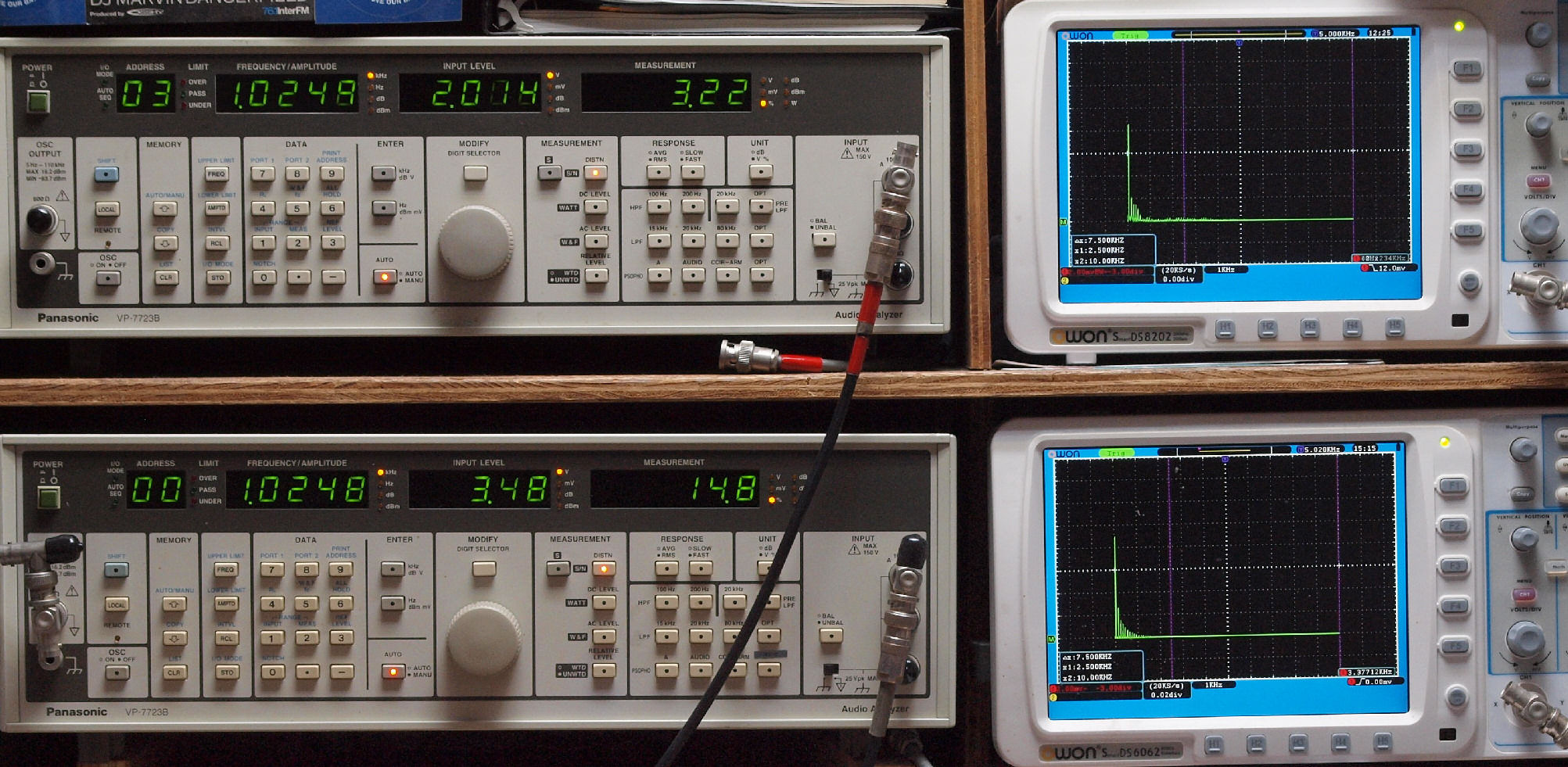

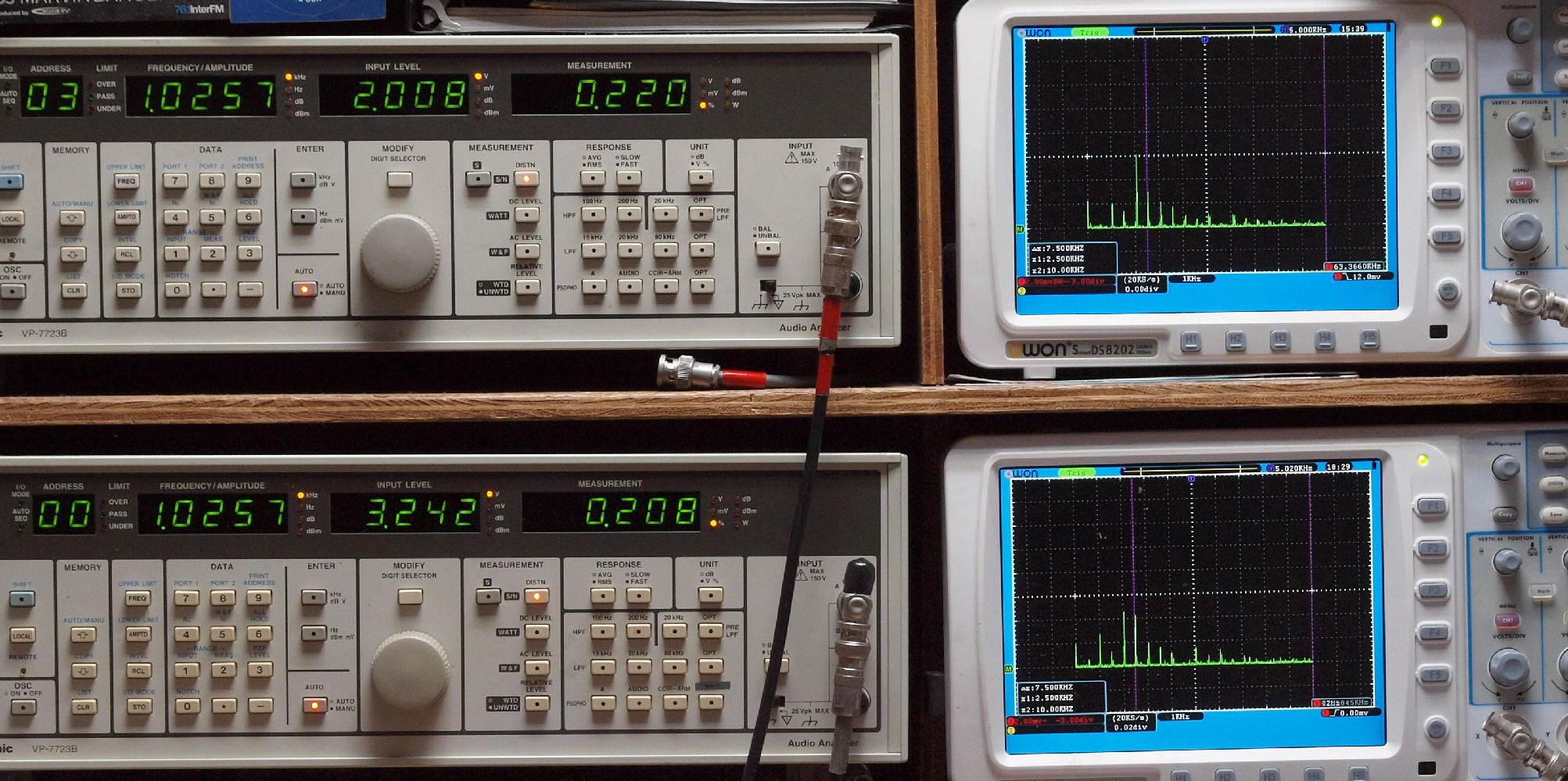

Ｔ４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　３．２２％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧＝３．４８Ｖ、　１４．８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

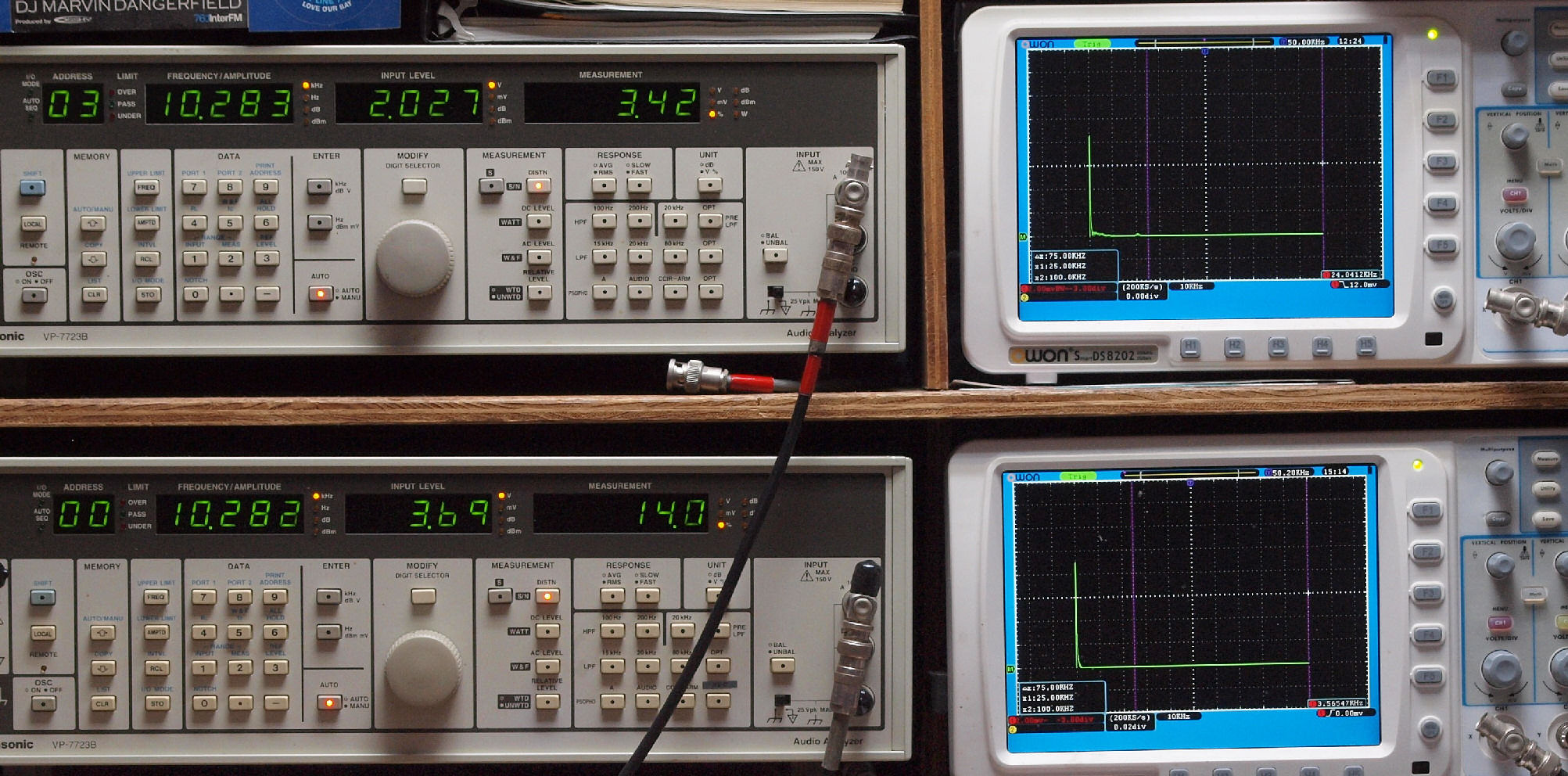

Ｔ５．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　３．４２％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝３．６９Ｖ、　１４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

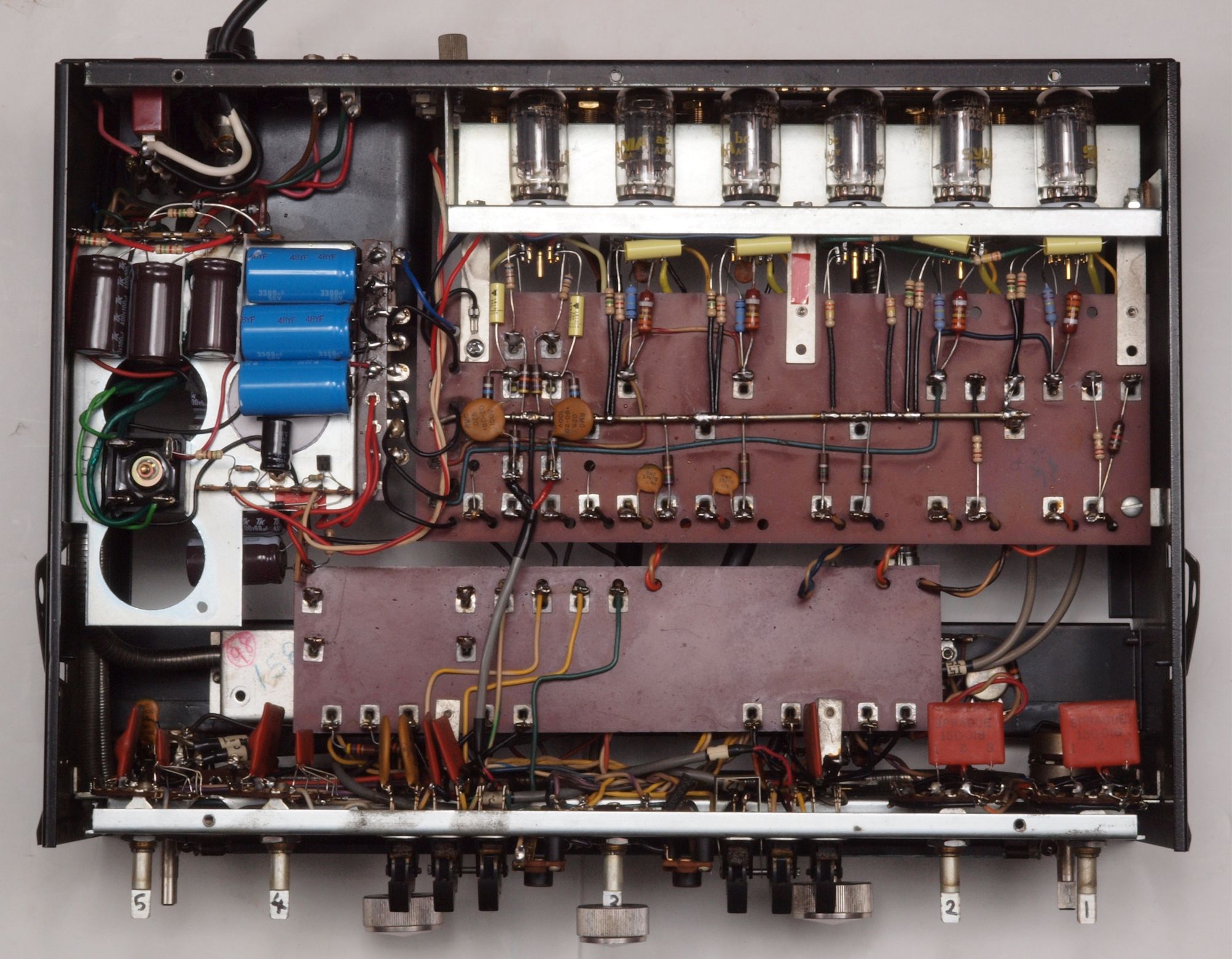

Ｃ．　修理状況 Ｃ１１．　修理中　真空管基板、電源シャシ、前パネルを外して修理する。　上から見る。

Ｃ１２．　修理中　真空管基板、電源シャシ、前パネルを外して修理する。　下から見る。

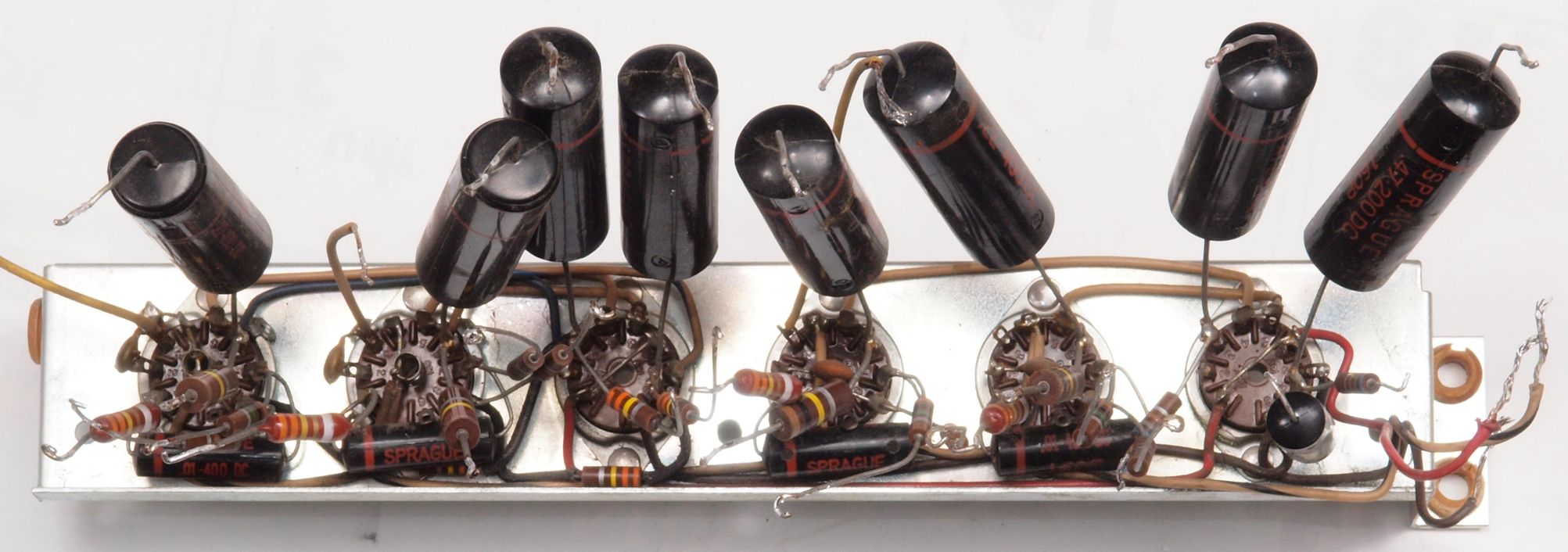

Ｃ２１．　修理前　真空管ソケット

Ｃ２２．　修理後　真空管ソケット

Ｃ２３　．　真空管ソケットの配線中、ジャンク真空管をソケットにしっかり挿入して行う

Ｃ２４．　修理前　真空管ソケット、裏から見る

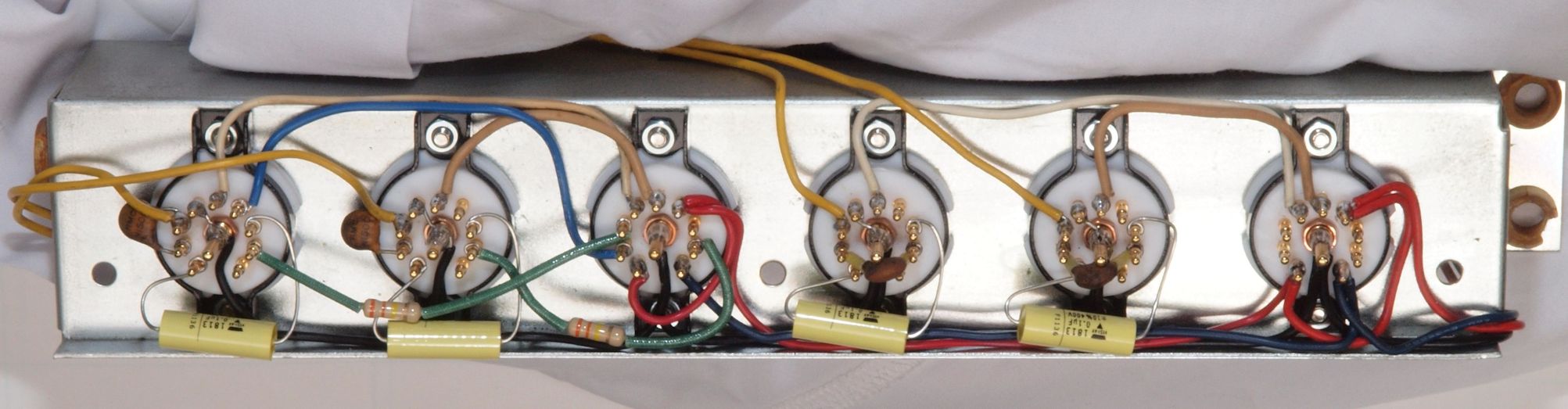

Ｃ２５．　修理後　真空管ソケット交換後、裏から見る

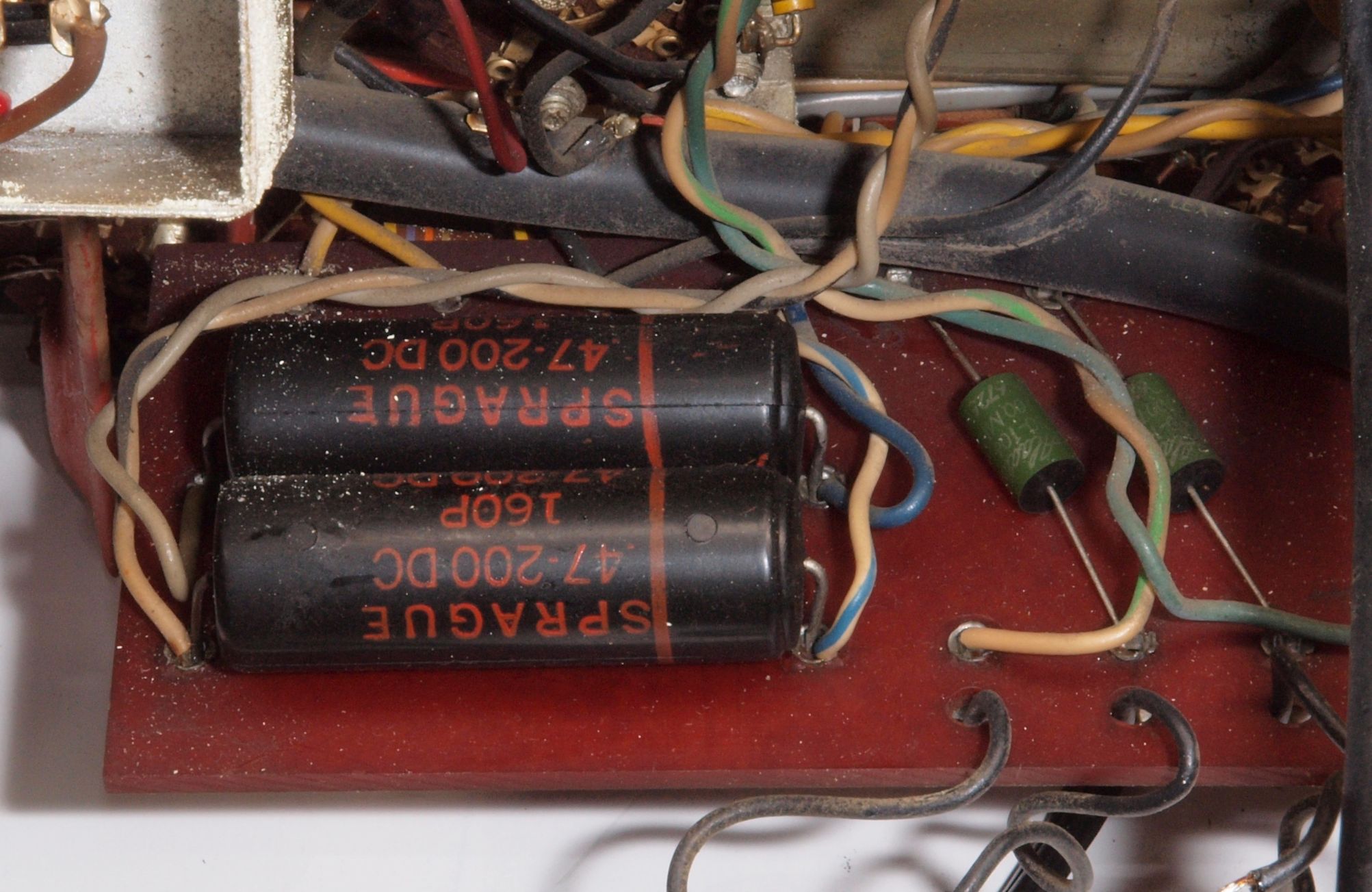

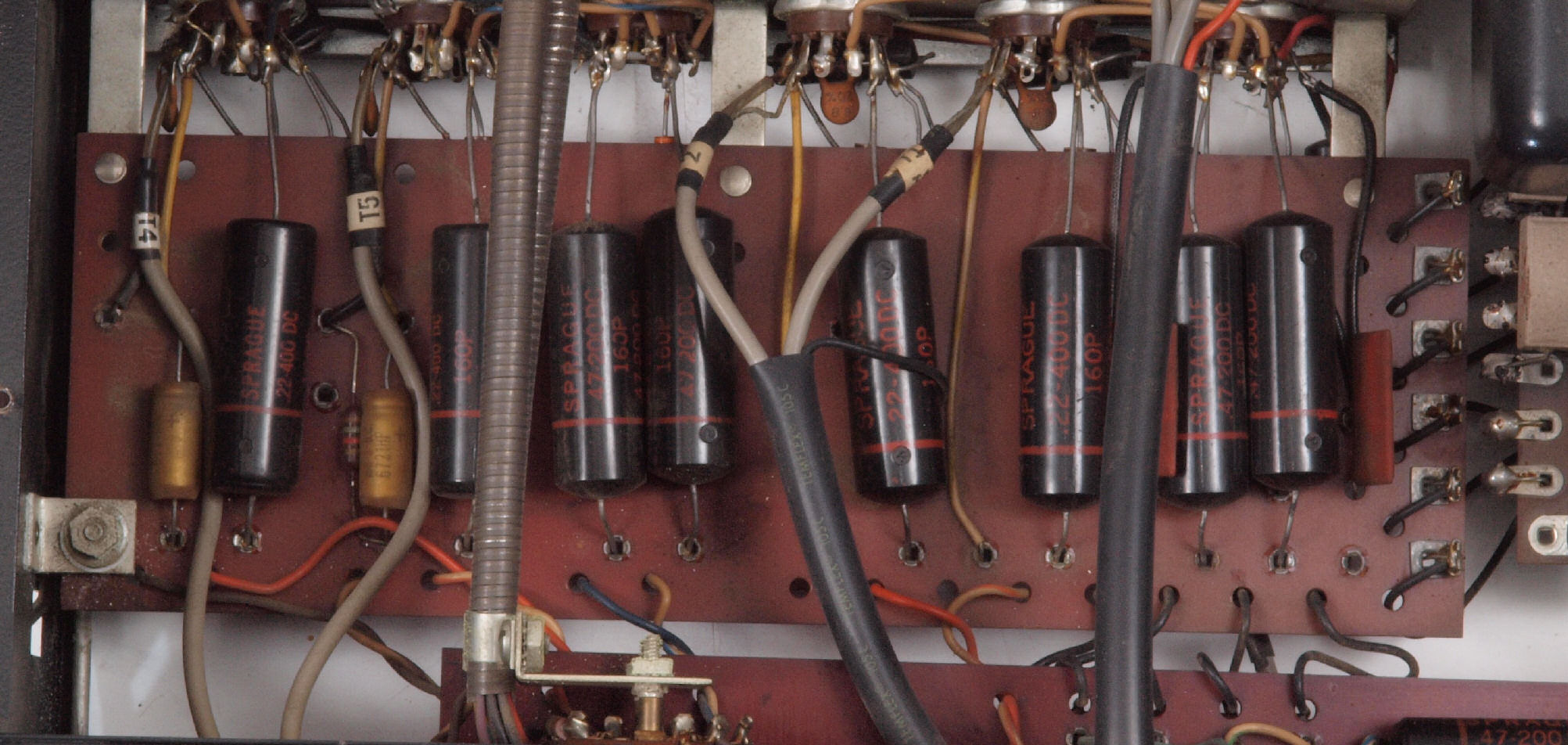

Ｃ３１．　修理前　メイン基板

Ｃ３２．　修理後　メイン基板　　電解コンデンサ−２個、フイルム・コンデンサー１０個交換

Ｃ３３．　修理前　メイン基板裏

Ｃ３４．　修理（半田補正）後　　メイン基板裏　フイルム・コンデンサー６個、抵抗１８個交換

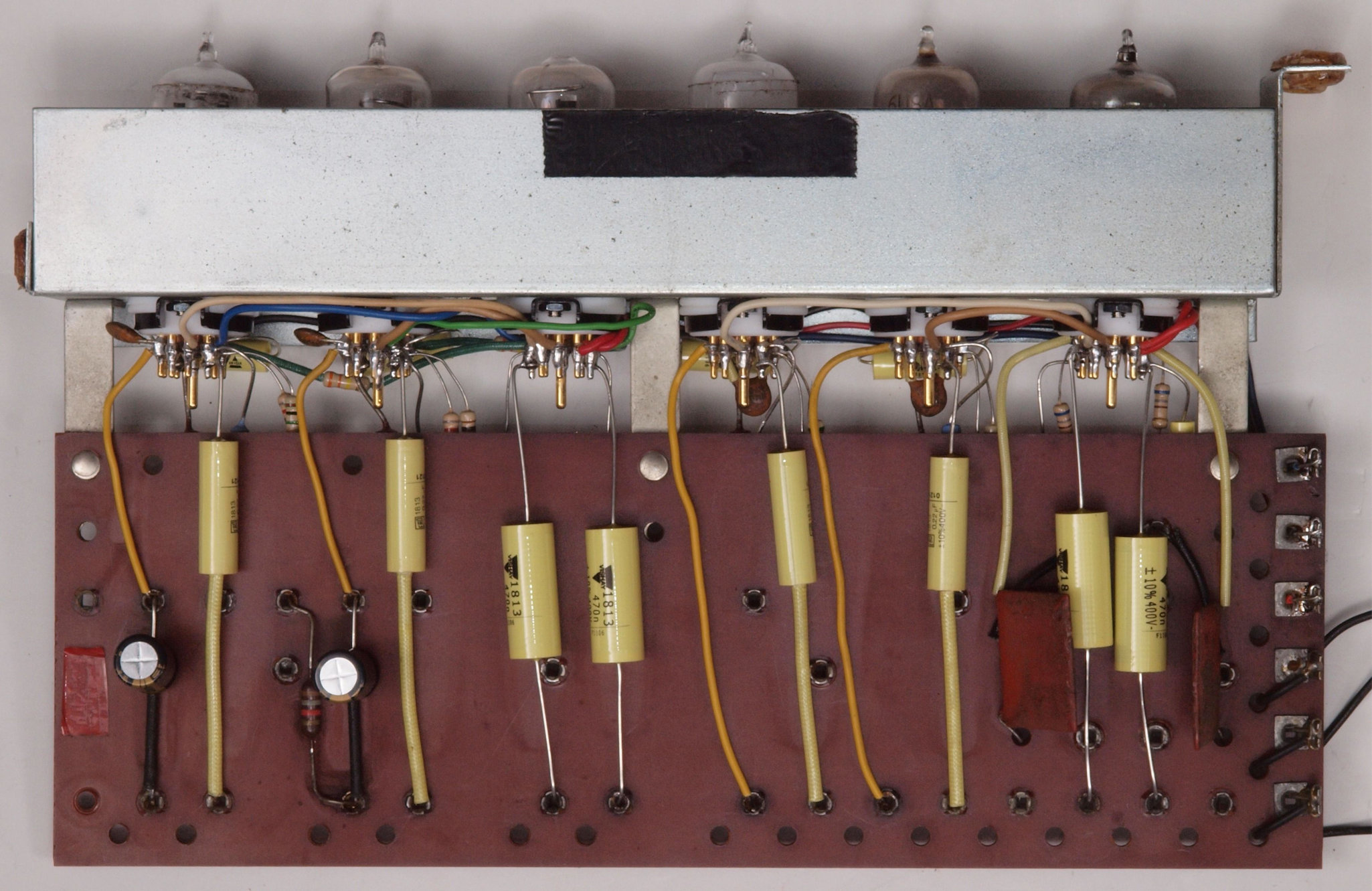

Ｃ４１．　修理前　基板２

Ｃ４２．　修理後　基板２　フイルム・コンデンサー２個交換

Ｃ５１．　修理前　電源部シャーシ

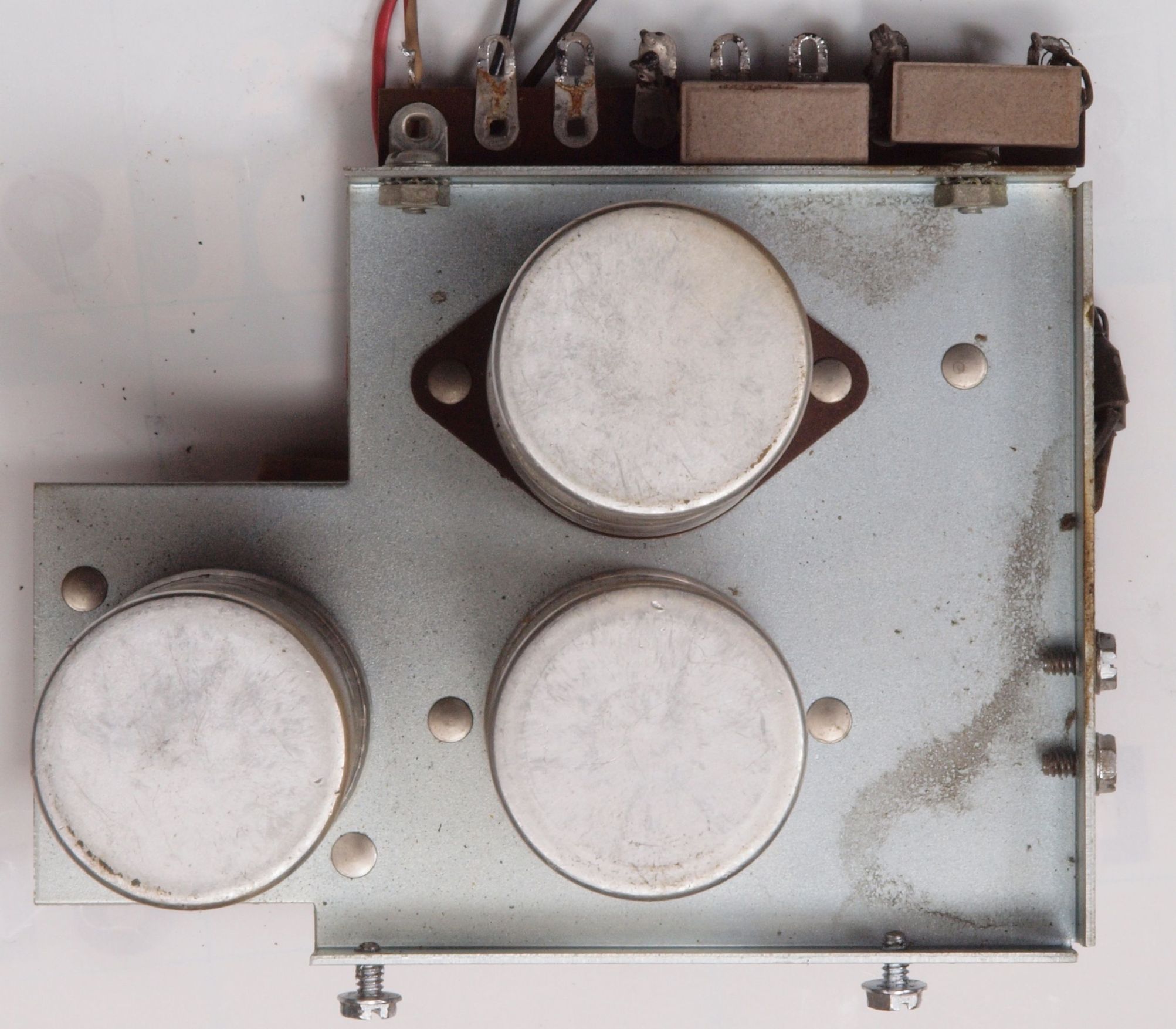

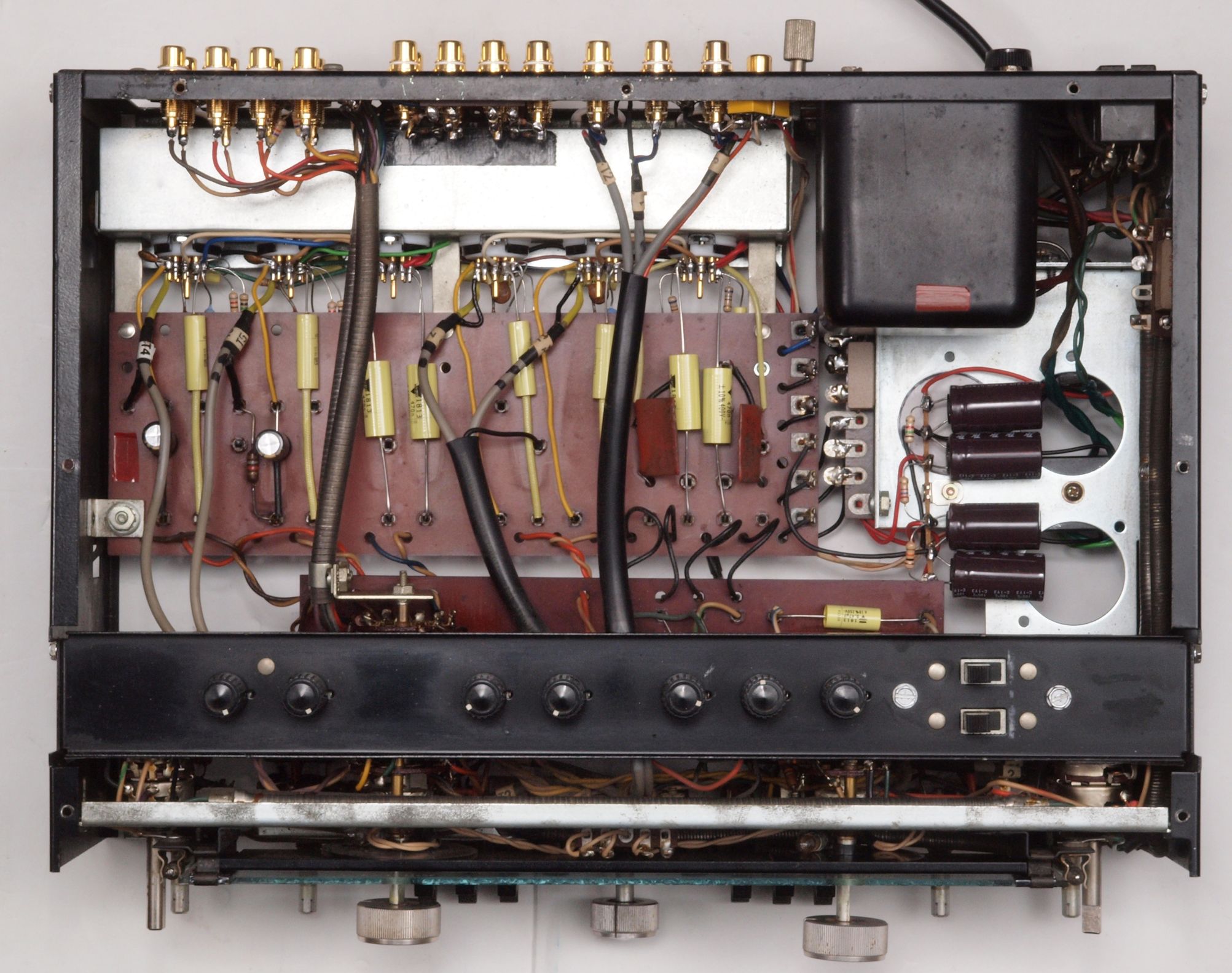

Ｃ５２．　修理後　電源部シャーシ

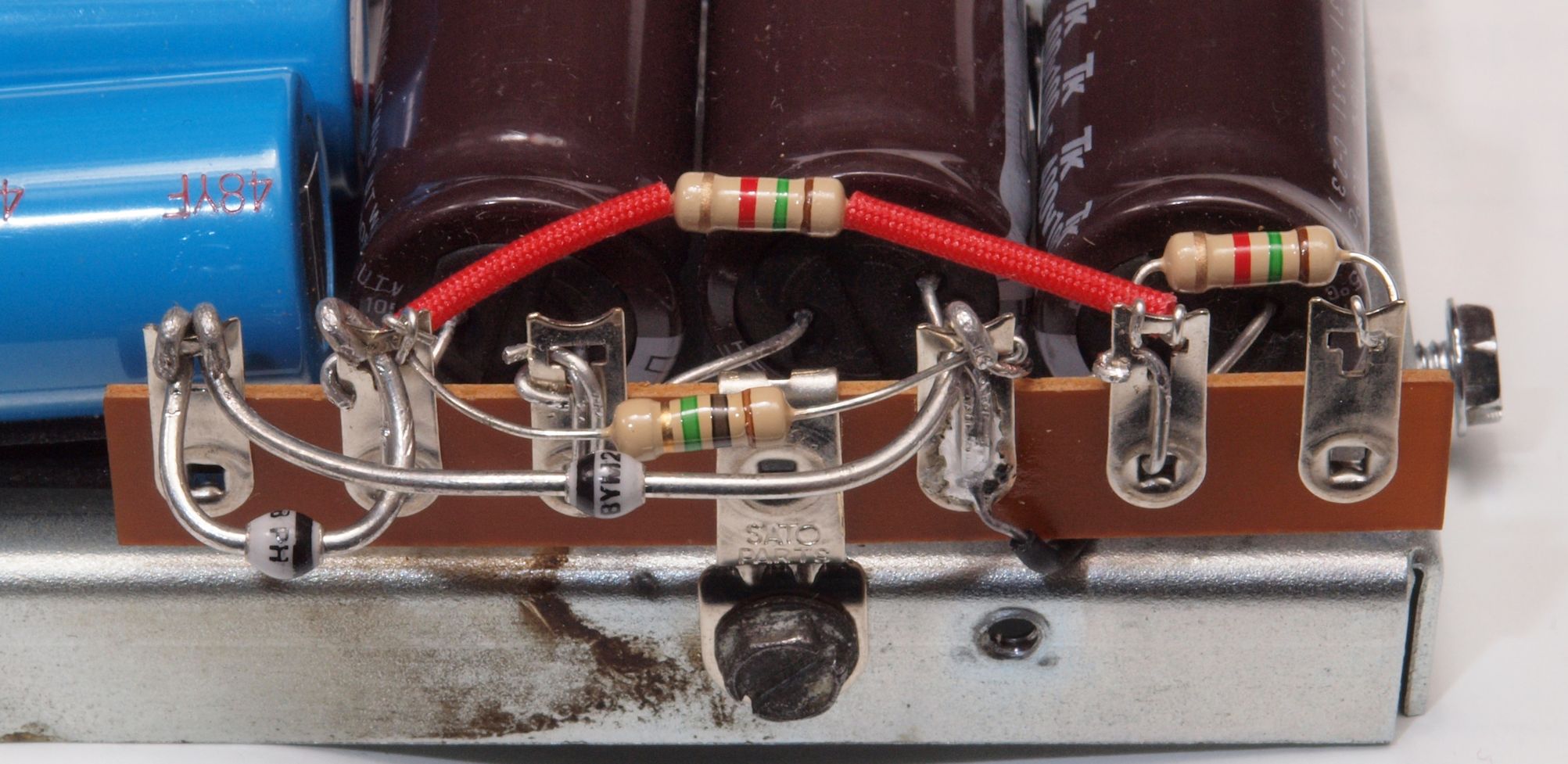

Ｃ５２２．　修理後　電源部シャーシ。ラグ端子への配線は絡げて固定し、更に半田付けする＝これがお金を貰う仕事。

Ｃ５３．　修理前　電源部シャーシ裏

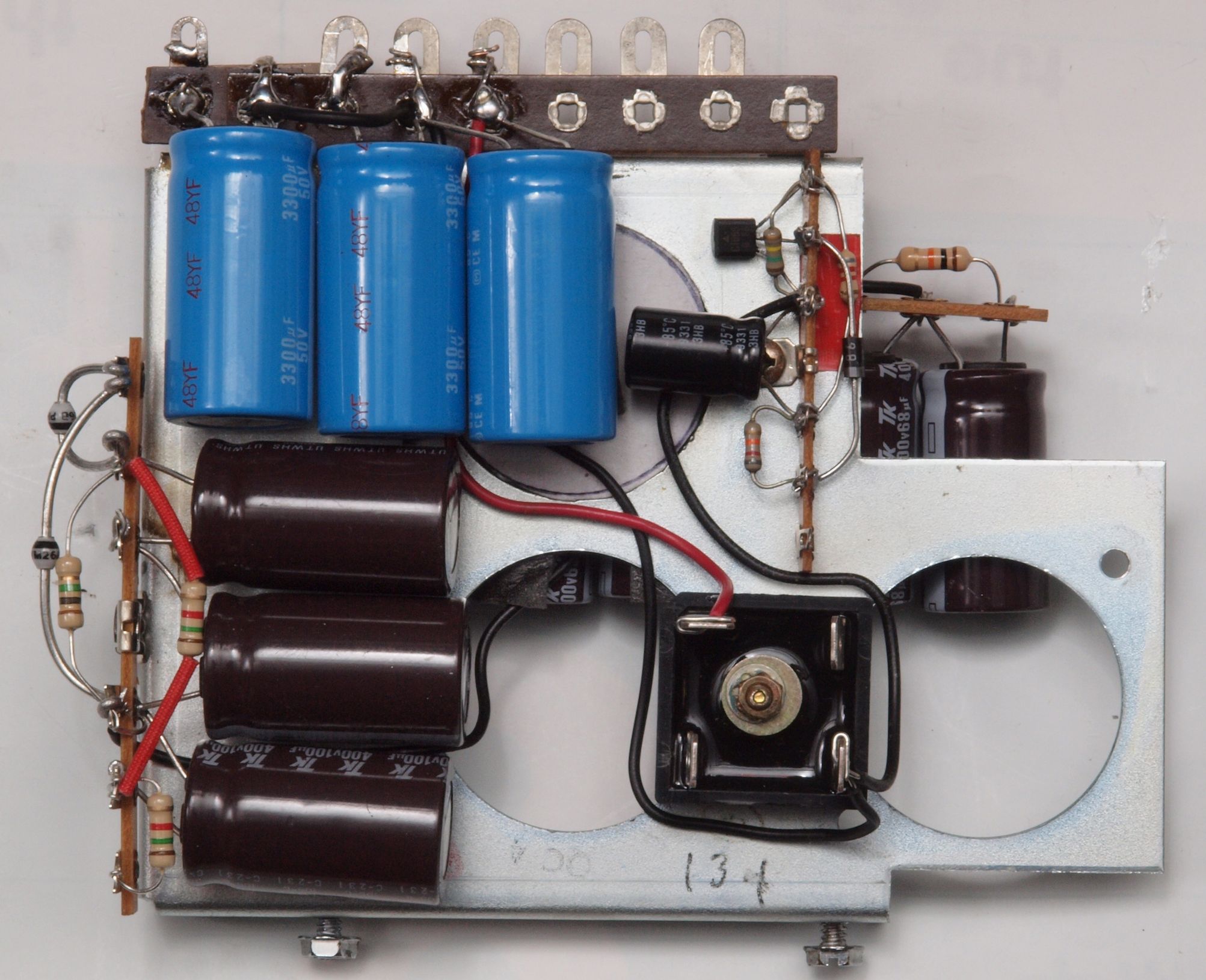

Ｃ５４．　修理後　　電源部シャーシ裏。　整流器、電解コンデンサー全部交換する。出力遅延回路組み込み。

Ｃ５４２．　修理後　電源部シャーシ。ラグ端子への配線は絡げて固定し、更に半田付けする＝これがお金を貰う仕事。

Ｃ７１．　修理前　入出力RCA端子郡。　アース端子が無。

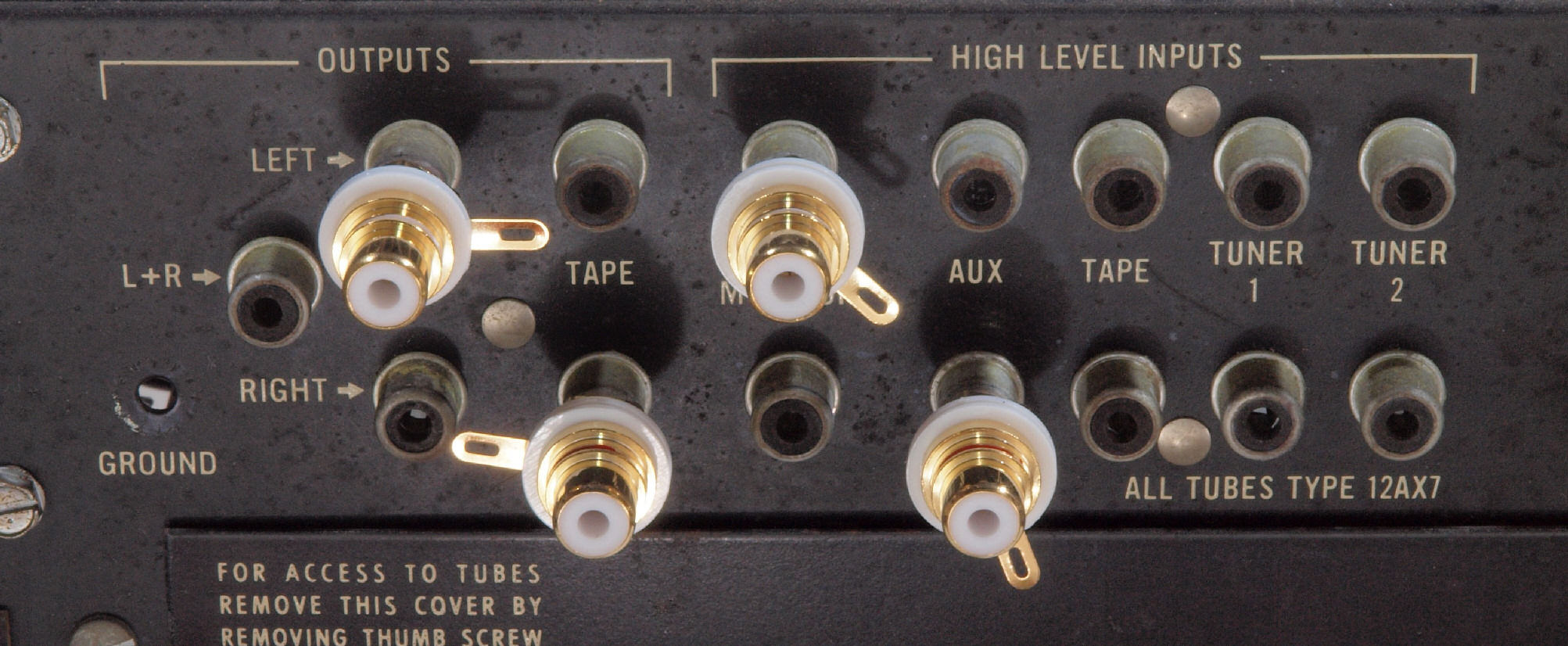

Ｃ７２．　修理後　入出力RCA端子郡

Ｃ７３．　修理前　入出力RCA端子郡裏

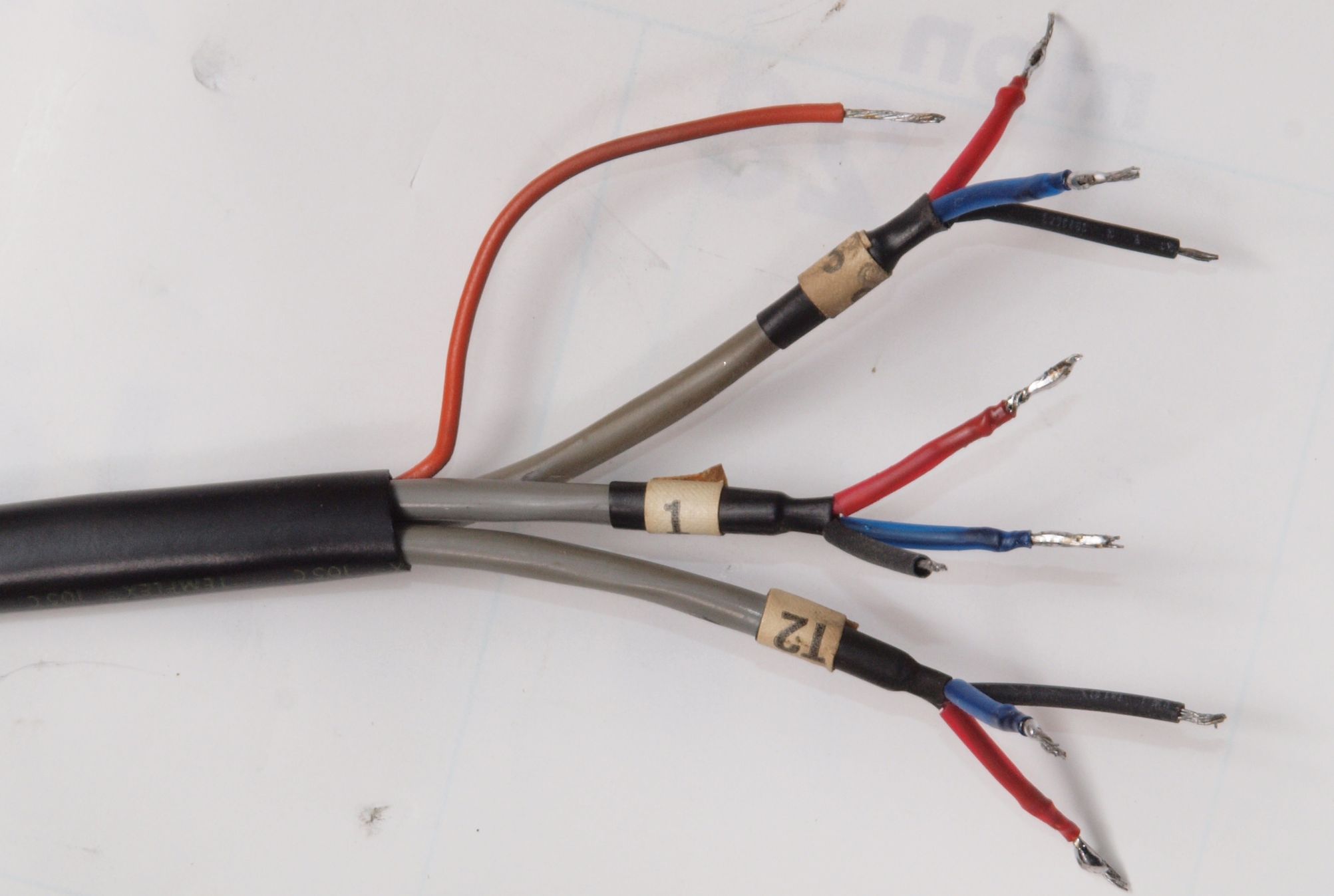

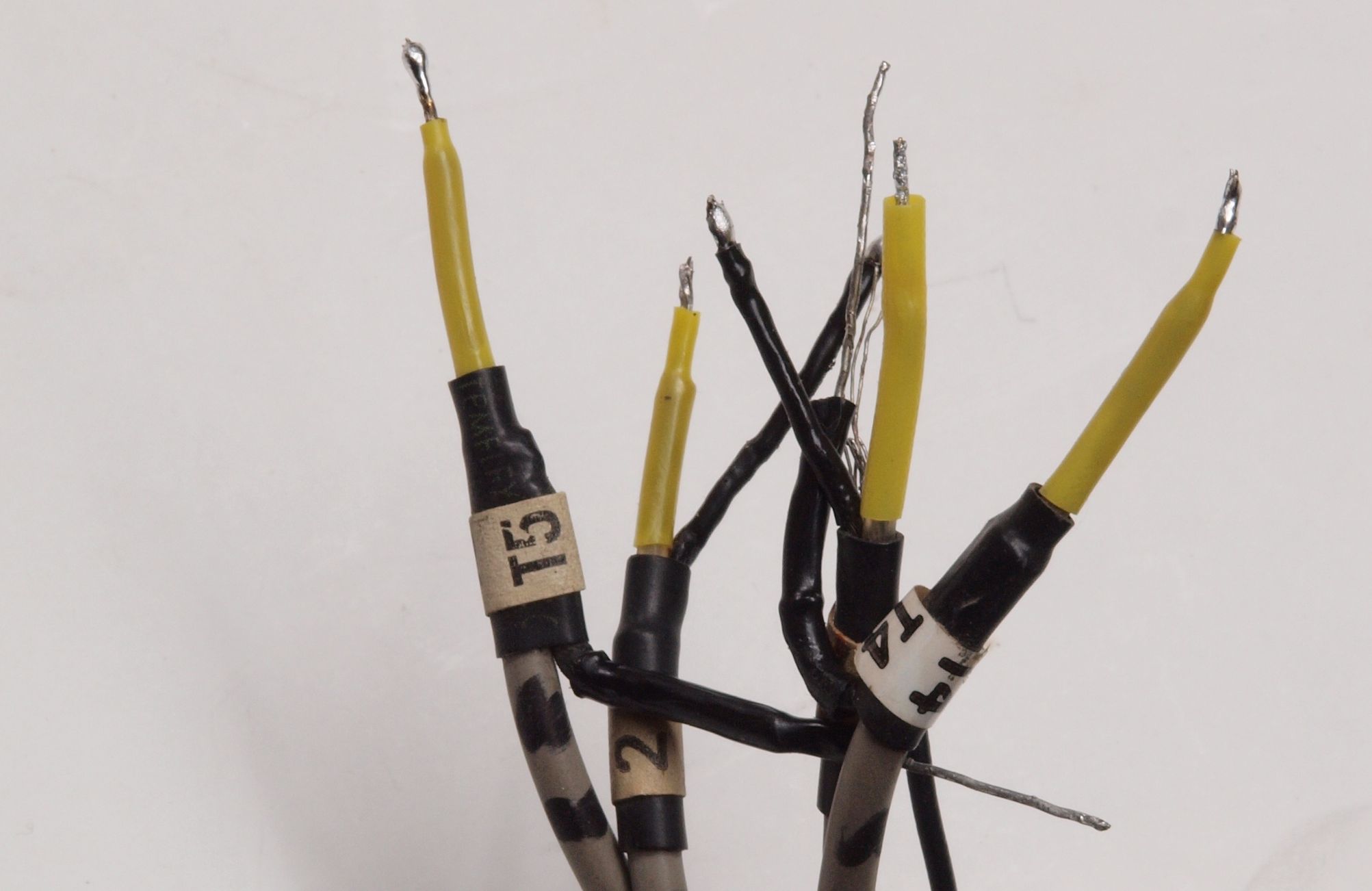

Ｃ７３２．　修理中　入出力RCA端子郡裏。　シールド線に熱收縮チューブを被せる。

Ｃ７４．　修理後　入出力RCA端子郡裏。　抵抗１４個交換。

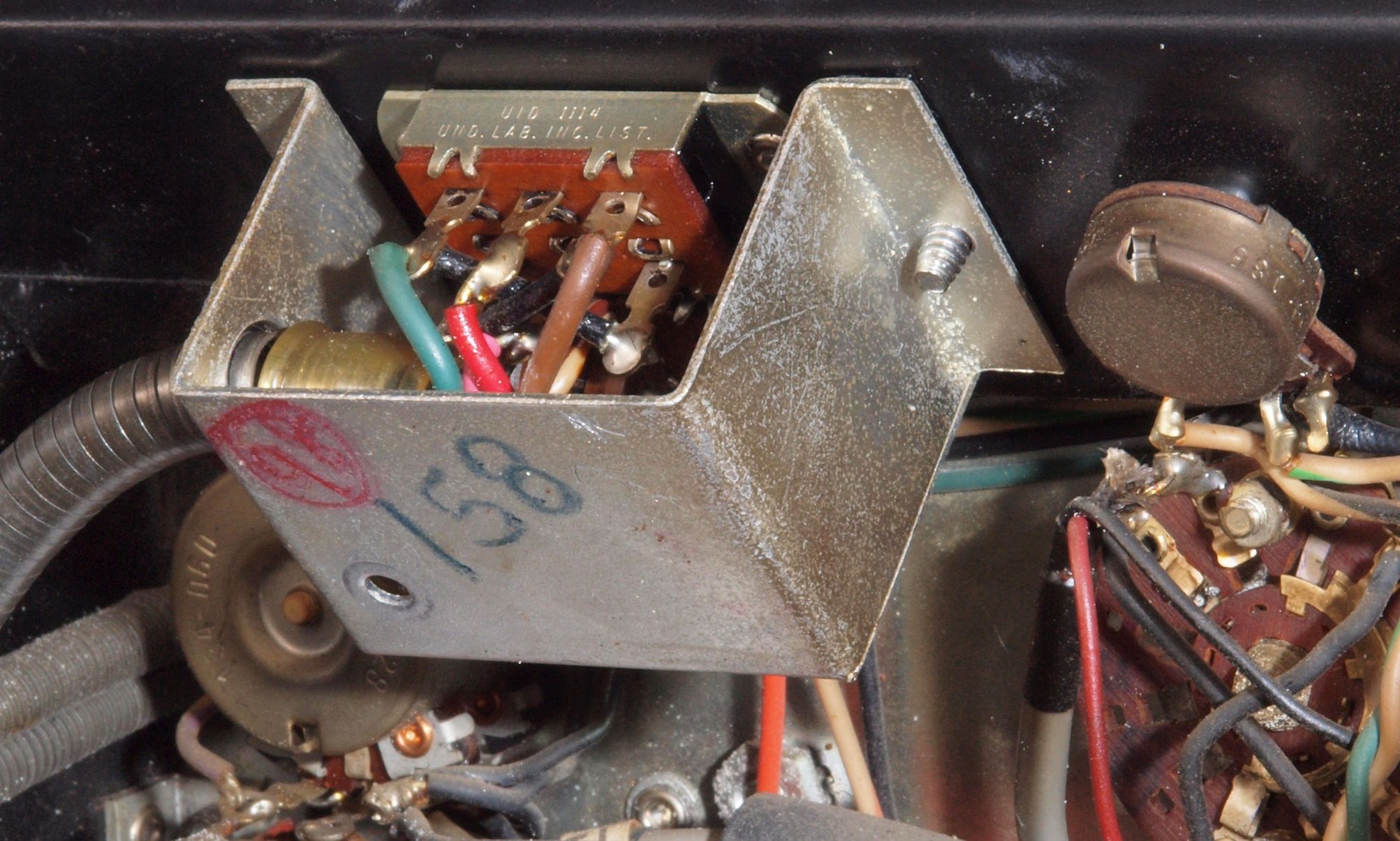

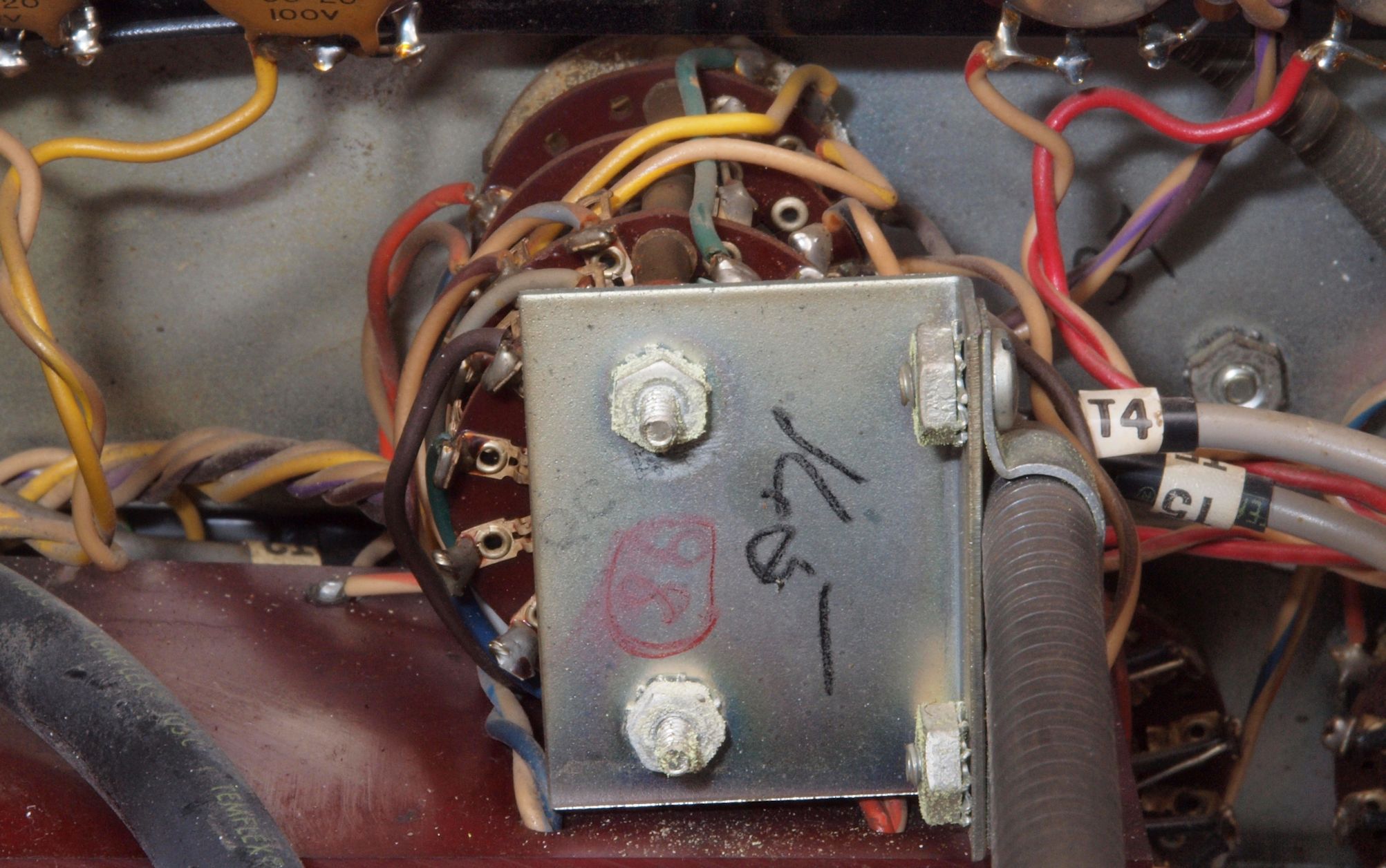

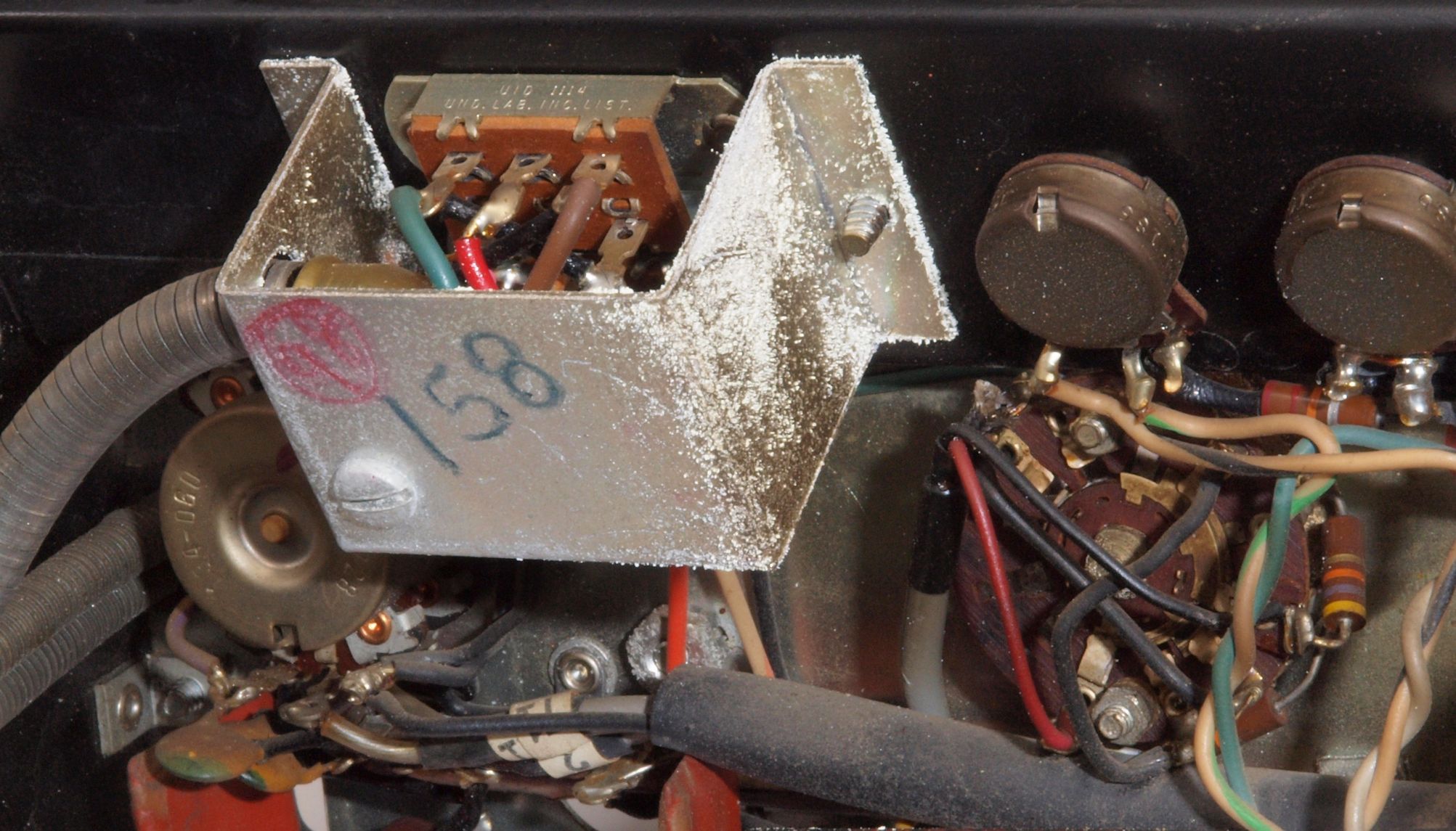

Ｃ７５．　修理前　パネルランプ照度切換ＳＷのシールド板。　湿度の多い所に保管か？

Ｃ７６．　修理後　パネルランプ照度切換ＳＷのシールド板。　ＣＲＣで錆を落とす。

Ｃ７７．　修理前　入力切換ＳＷの固定。

Ｃ７８．　修理後　入力切換ＳＷの固定。　ＣＲＣで錆を落とす。

Ｃ７９．　修理中　入出力シールド線に熱收縮チューブを被せる。

Ｃ８１．　修理（交換）前　電源コード取付。

Ｃ８２．　修理（交換）後　電源コード取付。　中古の１．２５スケアに交換する。

Ｃ９１．　修理中　前面パネルを外し、ランプ等の点検・清掃。

Ｃ９２．　修理中　前面パネルを外し、ランプ等の点検・清掃。　ランプのタングス線は綺麗なので、電極を固定する。

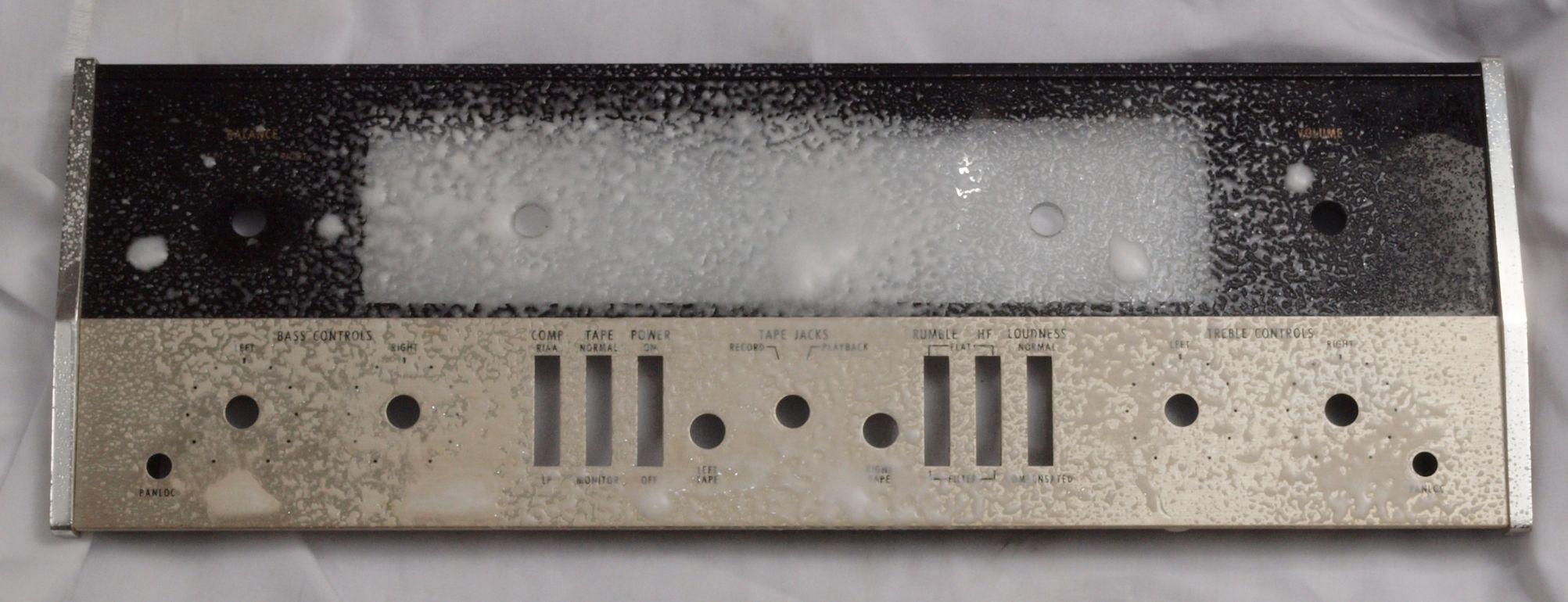

Ｃ９３．　修理中　前面パネル清掃中

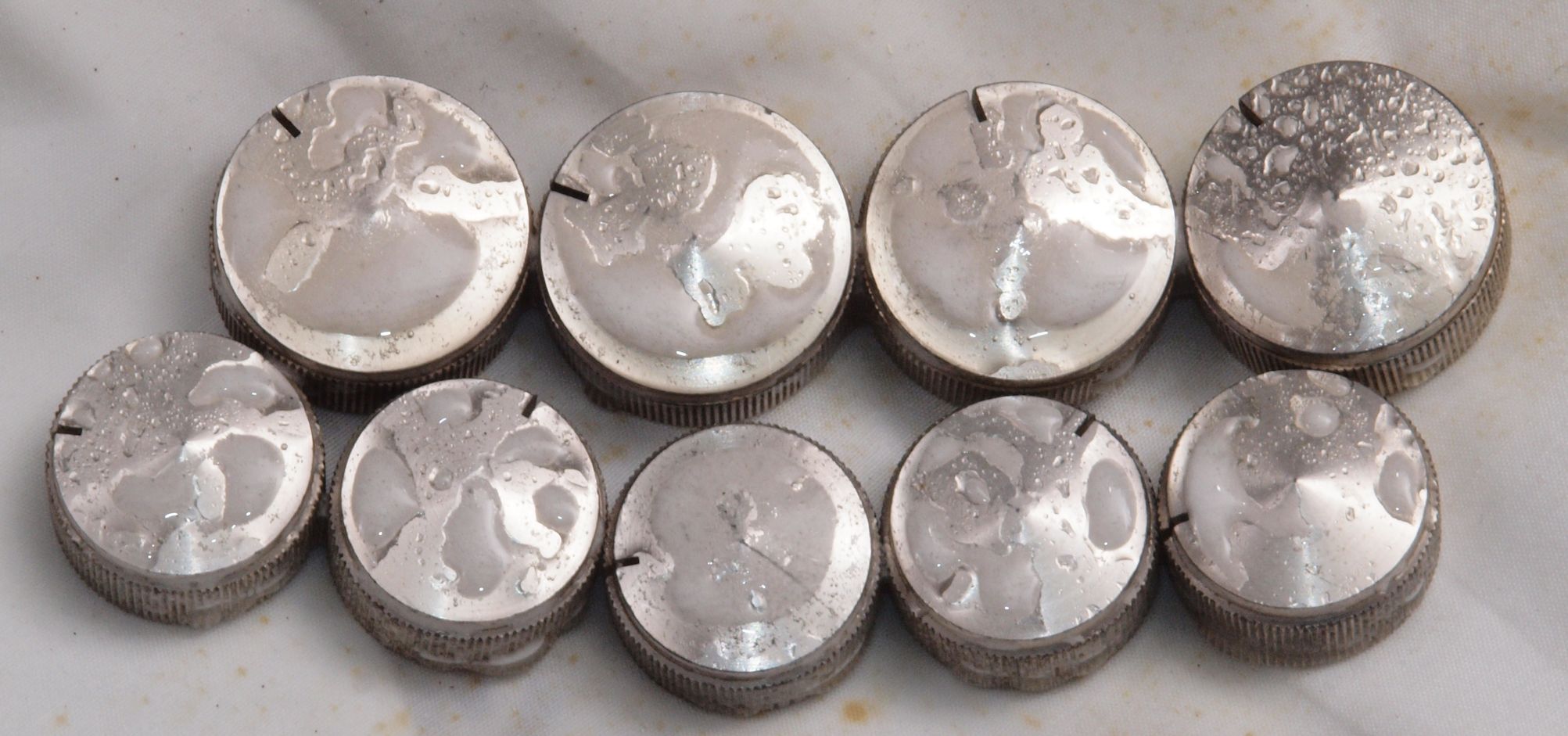

Ｃ９４．　修理（清掃）中　ツマミ

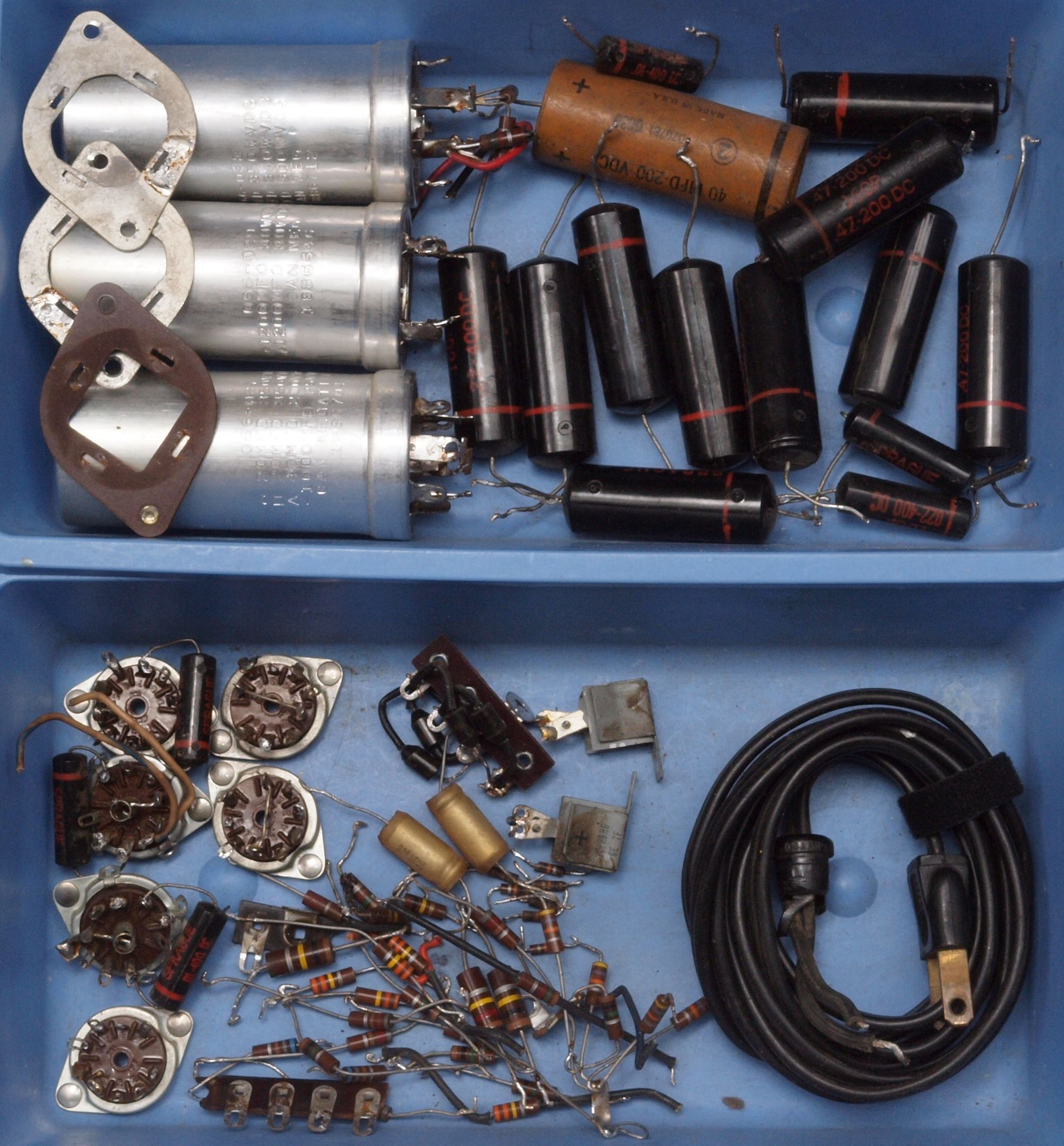

ＣＡ．　交換部品

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る、上の出力ＲＣＡ端子横に「交換電源投入時、プリ出力遅延回路組込。

ＣＢ３．　修理前　下から見る

ＣＢ４．　修理後　下から見る

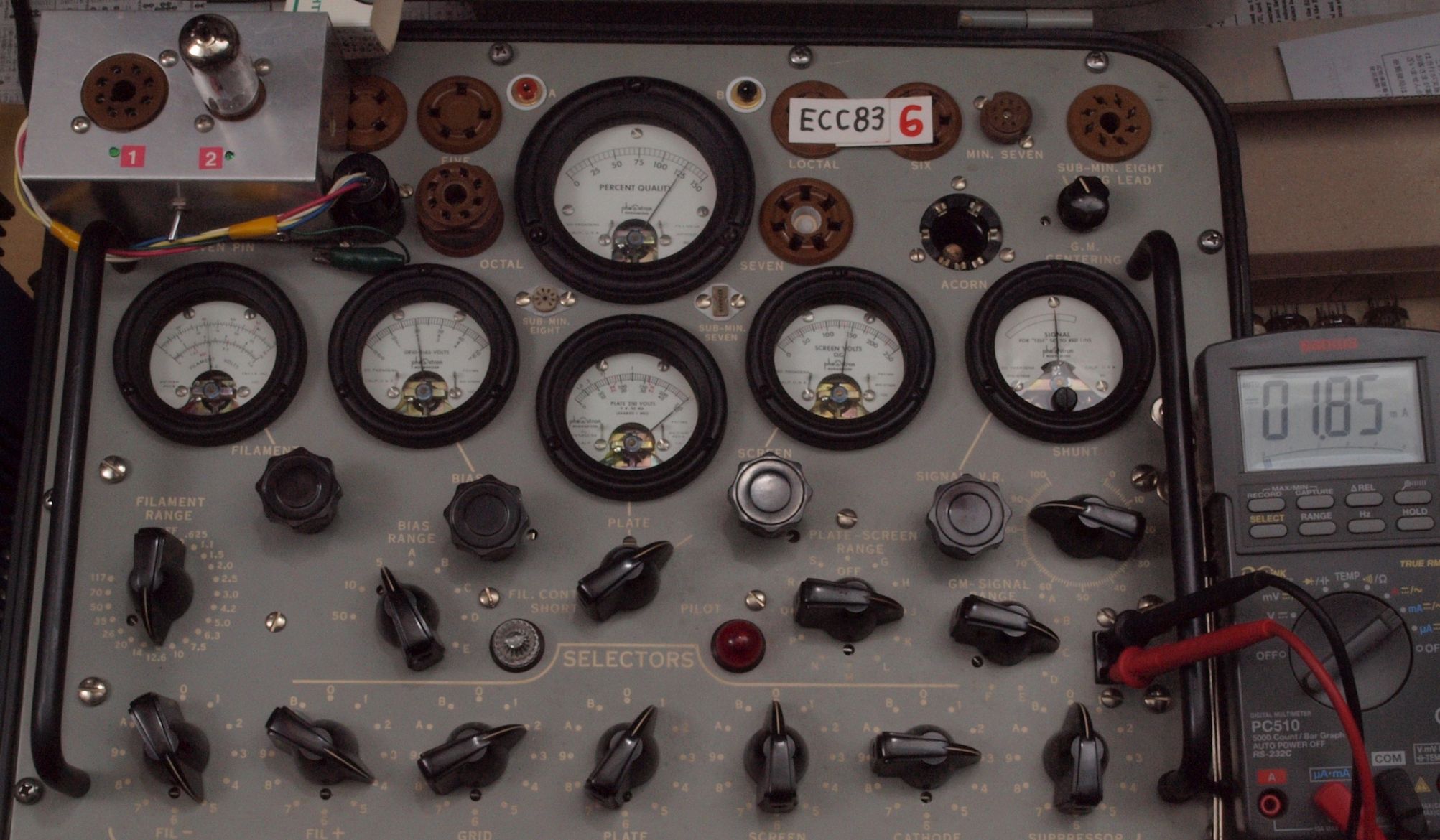

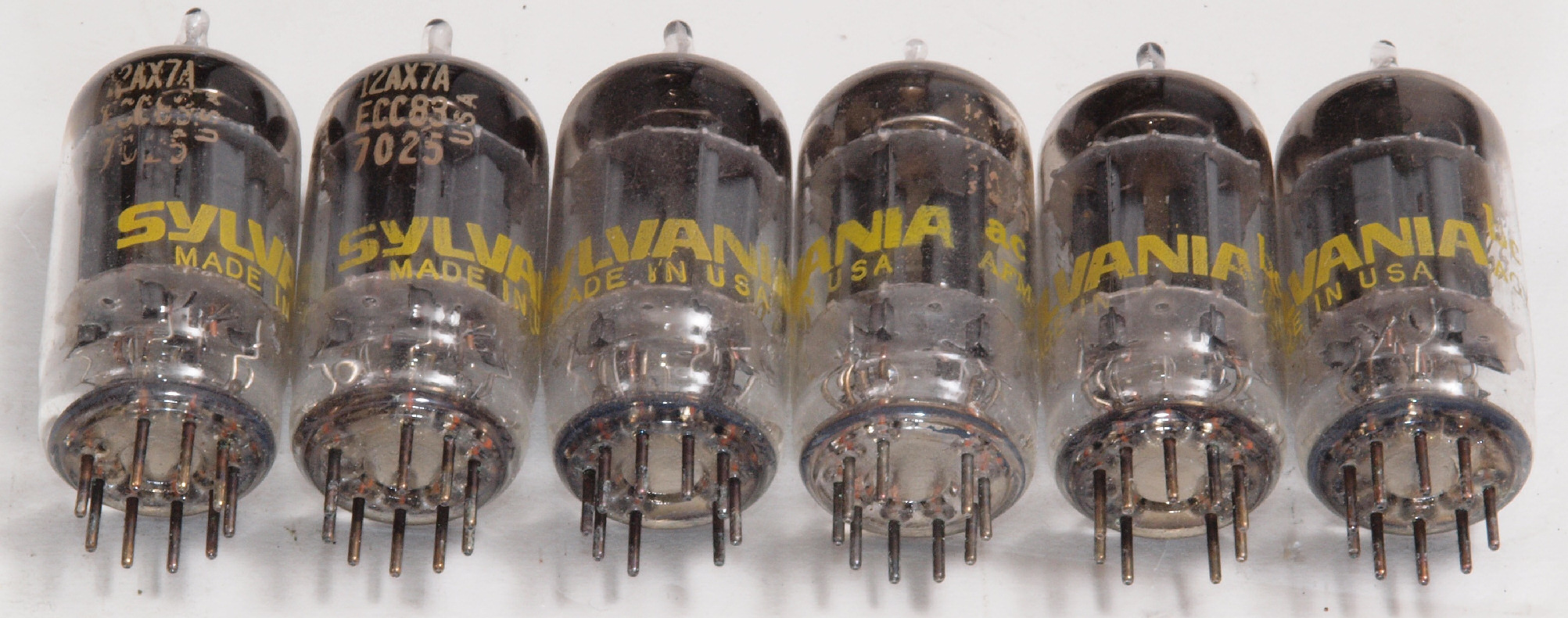

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｕ１．　付属真空管「ＥＣＣ８３」。　右から１番目、２番目、、、、６番目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管「ＥＣＣ８３」。　右から１番目、２番目、、、、６番目。

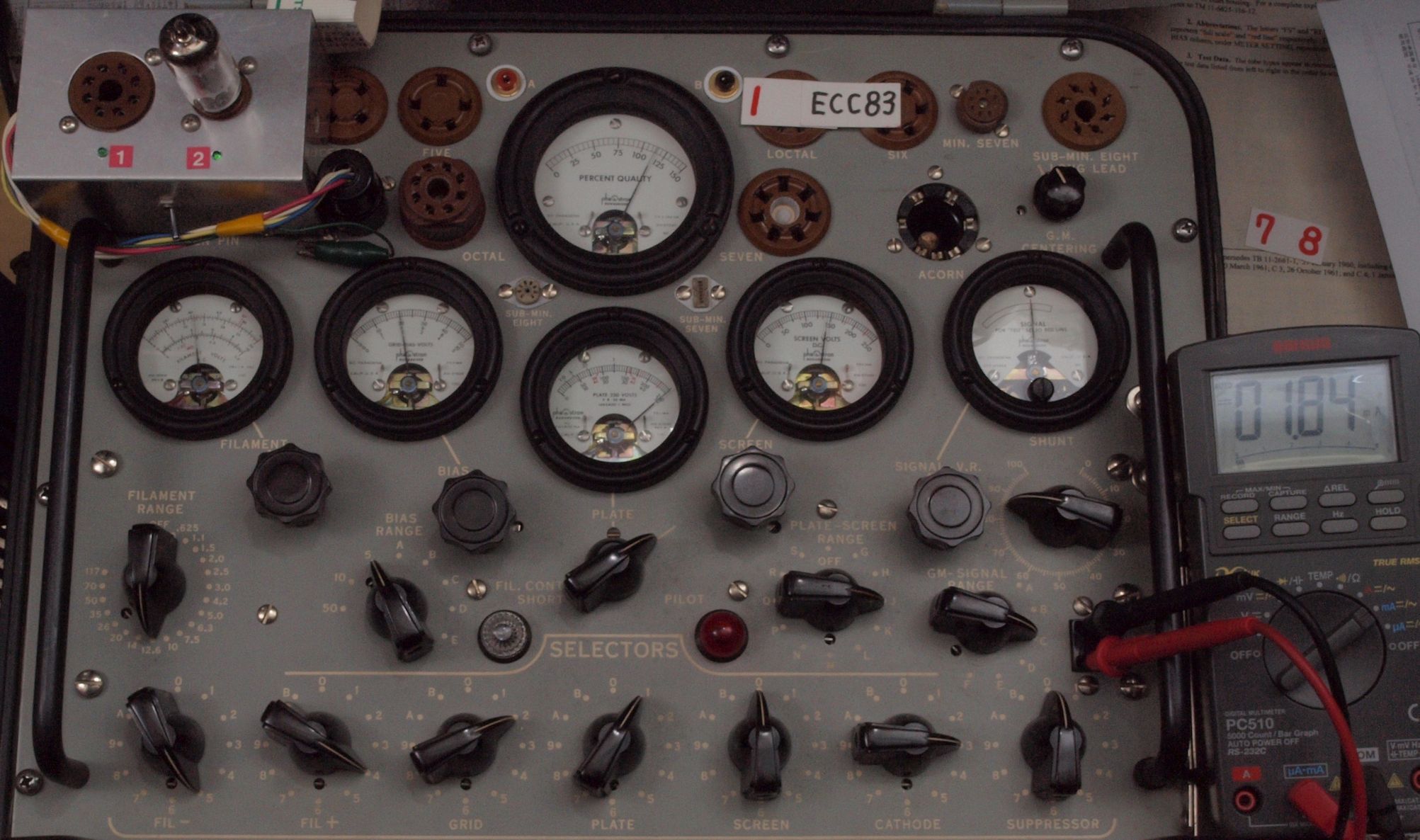

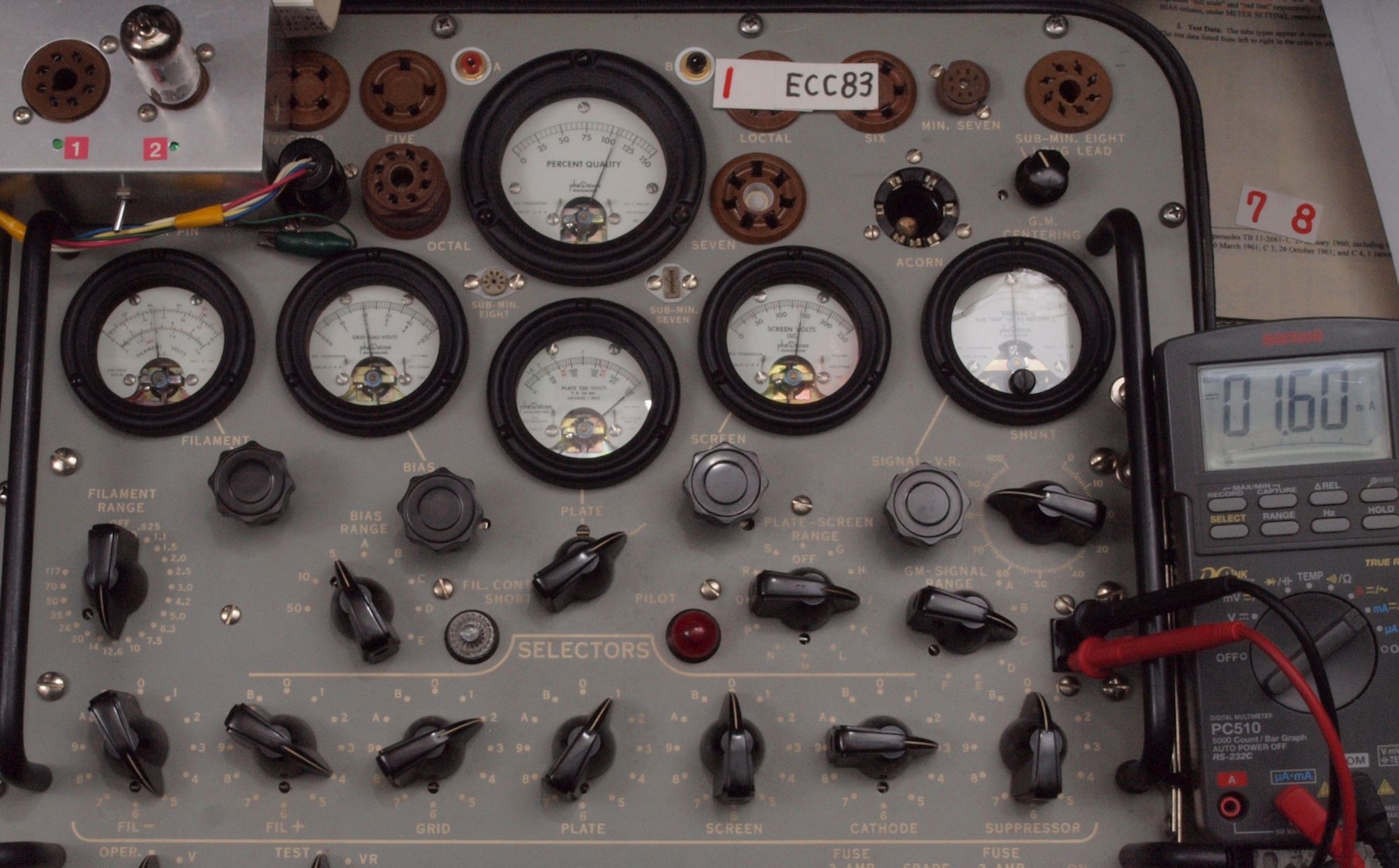

Ｕ１１．　付属１本目「ＥＣＣ８３」ユニット１。　Ｇｍ測定＝２０１０μmho、ＩＰ＝１．６０ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ１２．　付属１本目「ＥＣＣ８３」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．８４ｍＡ。

Ｕ２１．　付属２本目「ＥＣＣ８３」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１．８５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

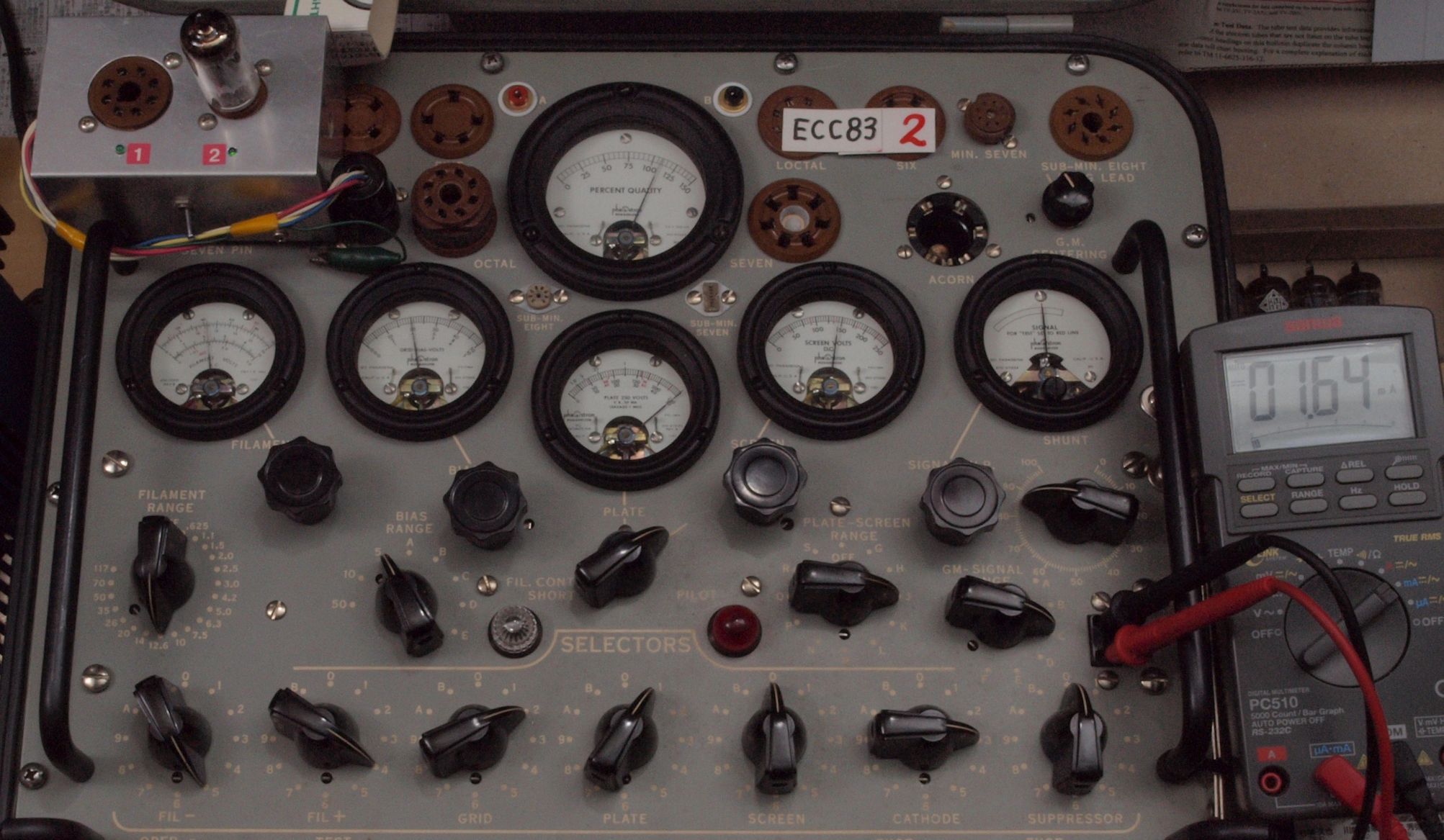

Ｕ２２．　付属２本目「ＥＣＣ８３」ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．６４ｍＡ。

Ｕ３１．　付属３本目「ＥＣＣ８３」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１．７１ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ３２．　付属３本目「ＥＣＣ８３」ユニット２。　Ｇｍ測定＝２６００μmho、ＩＰ＝１．９１ｍＡ。

Ｕ４１．　付属４本目「ＥＣＣ８３」ユニット１。　Ｇｍ測定＝２０１０μmho、ＩＰ＝１．６５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ４２．　付属４本目「ＥＣＣ８３」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．７２ｍＡ。

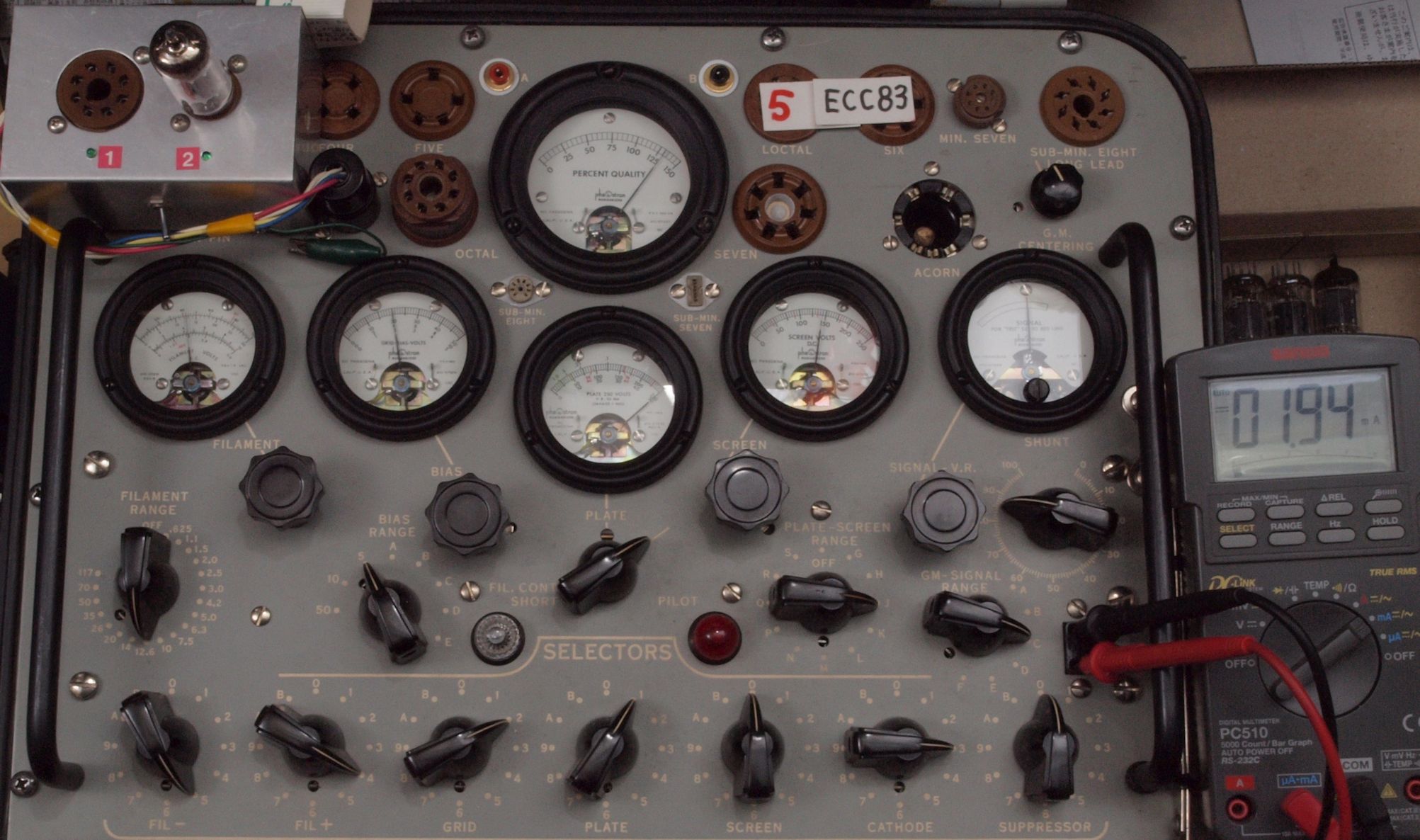

Ｕ５１．　付属５本目「ＥＣＣ８３」ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．３２ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ５２．　付属５本目「ＥＣＣ８３」ユニット２。　Ｇｍ測定＝２６００μmho、ＩＰ＝１．９４ｍＡ。

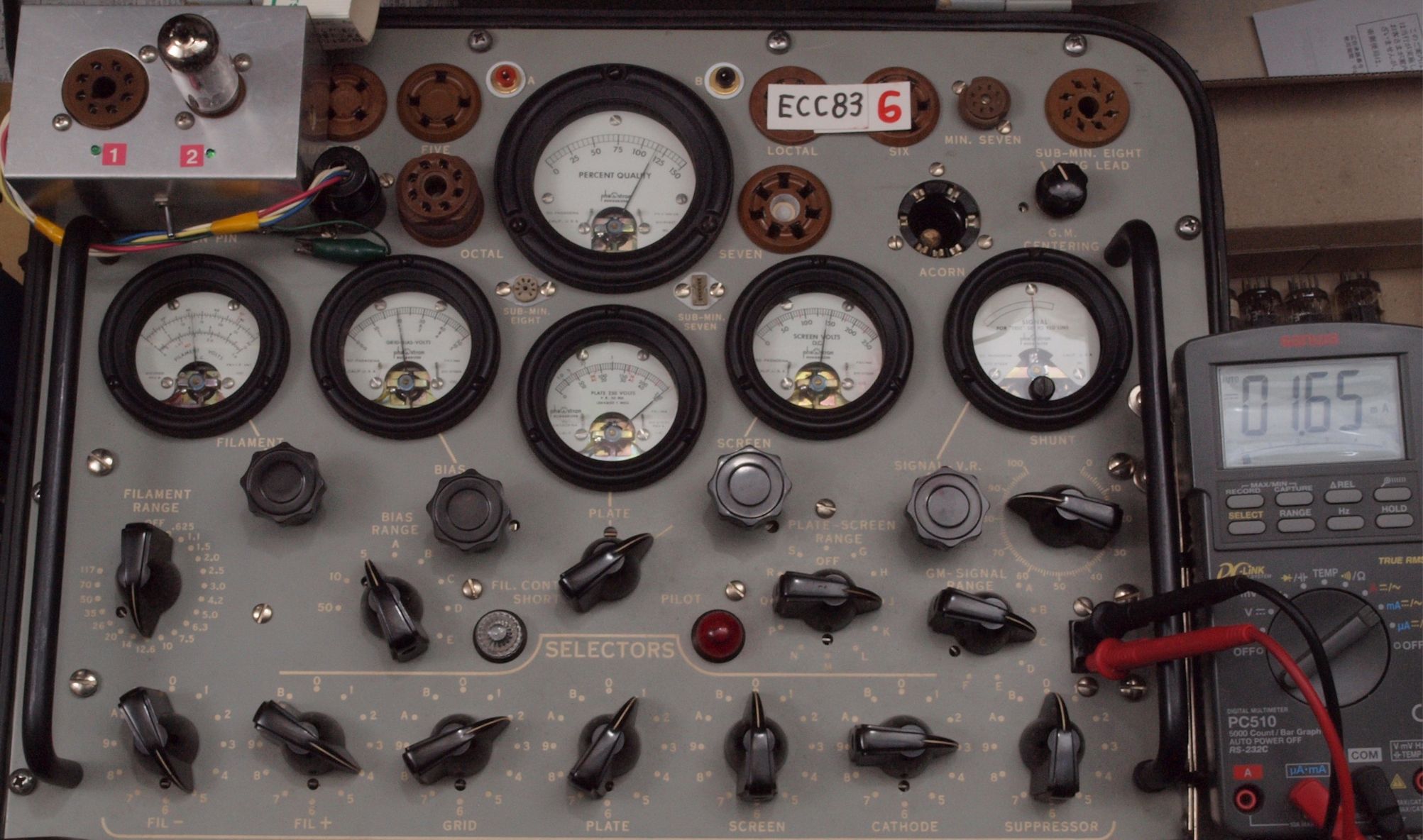

Ｕ６１．　付属６本目「ＥＣＣ８３」ユニット１。　Ｇｍ測定＝２５００μmho、ＩＰ＝１．８５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ６２．　付属６本目「ＥＣＣ８３」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１．６５ｍＡ。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

プレート波形を観測しながら測定する。

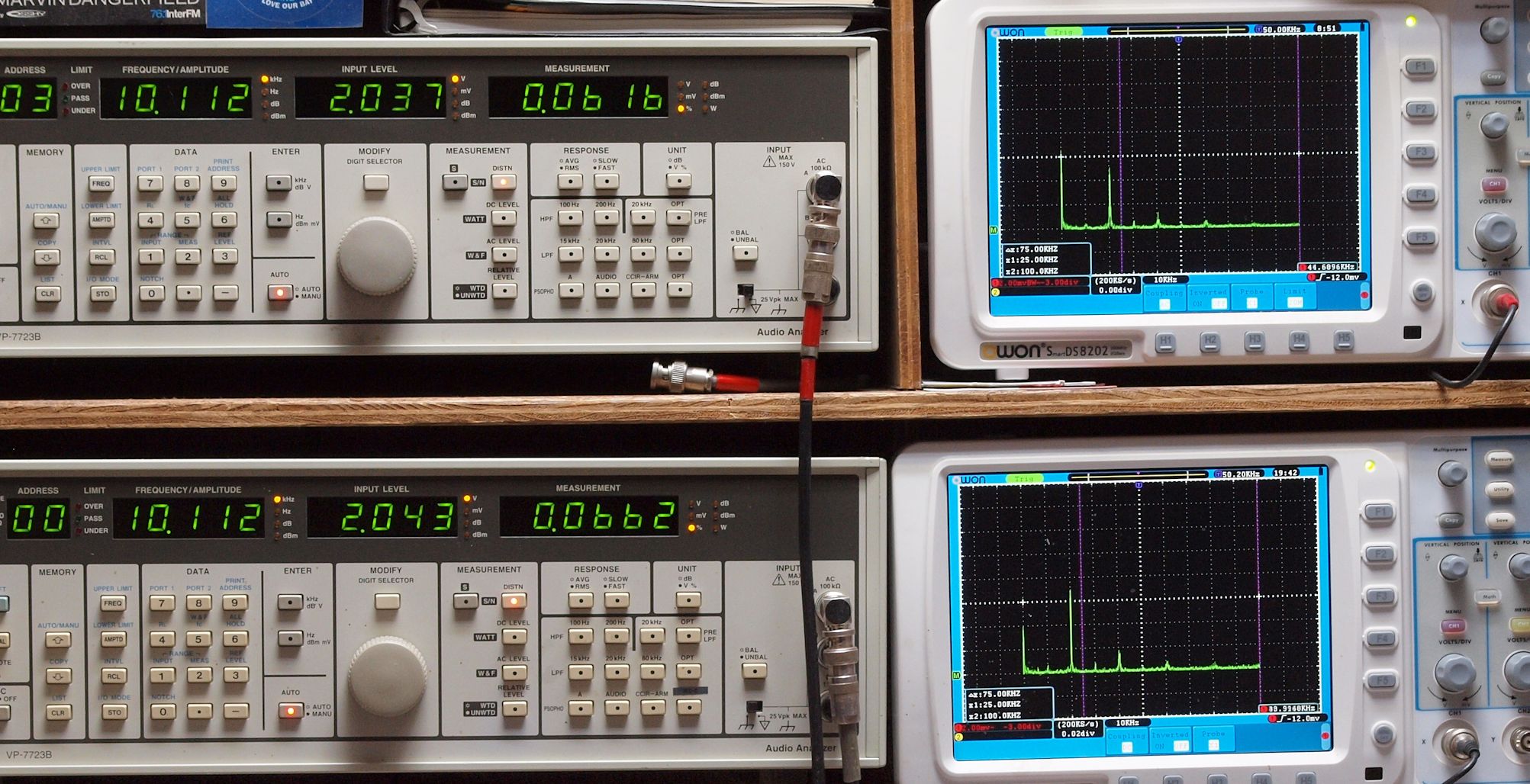

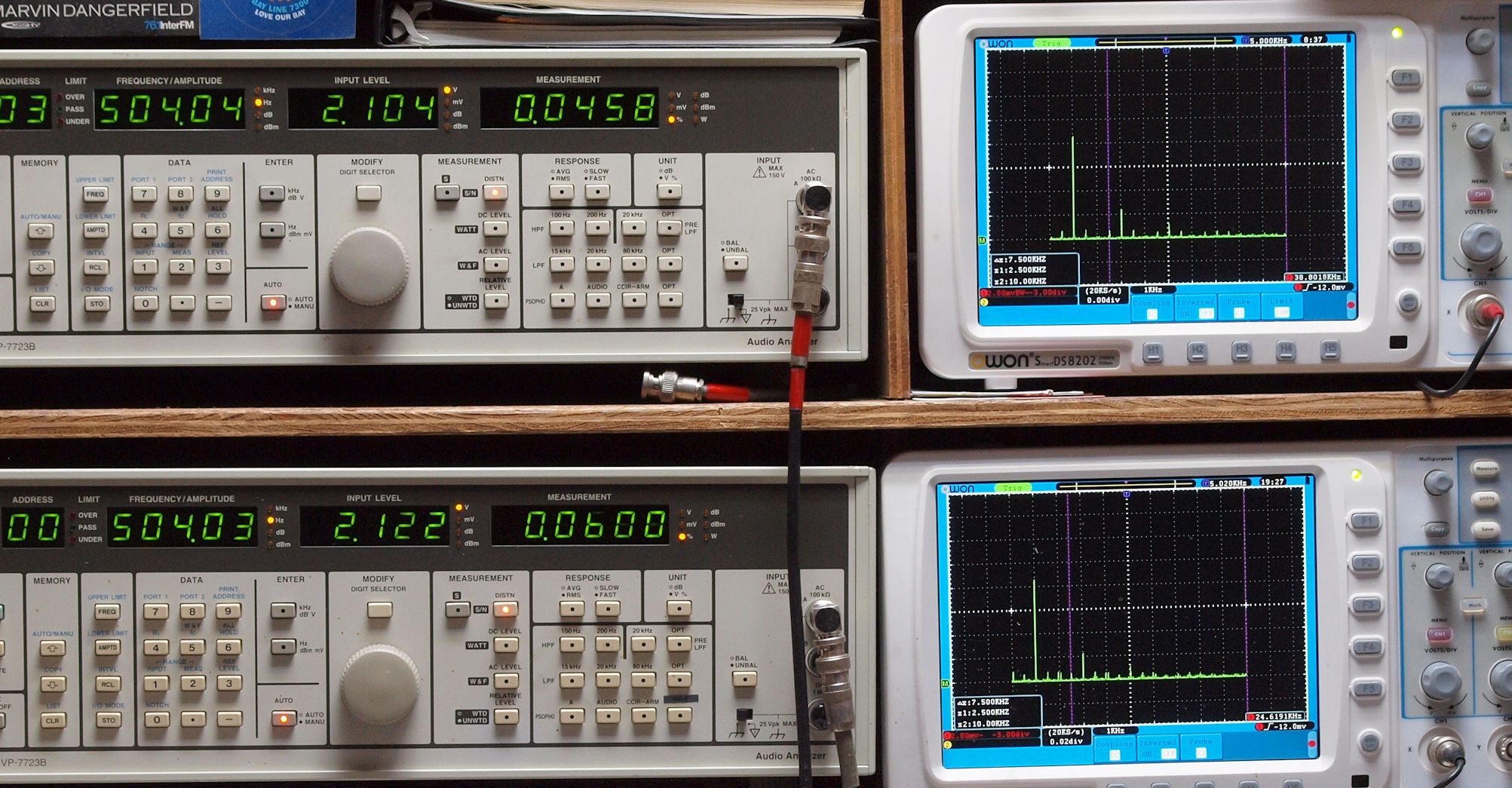

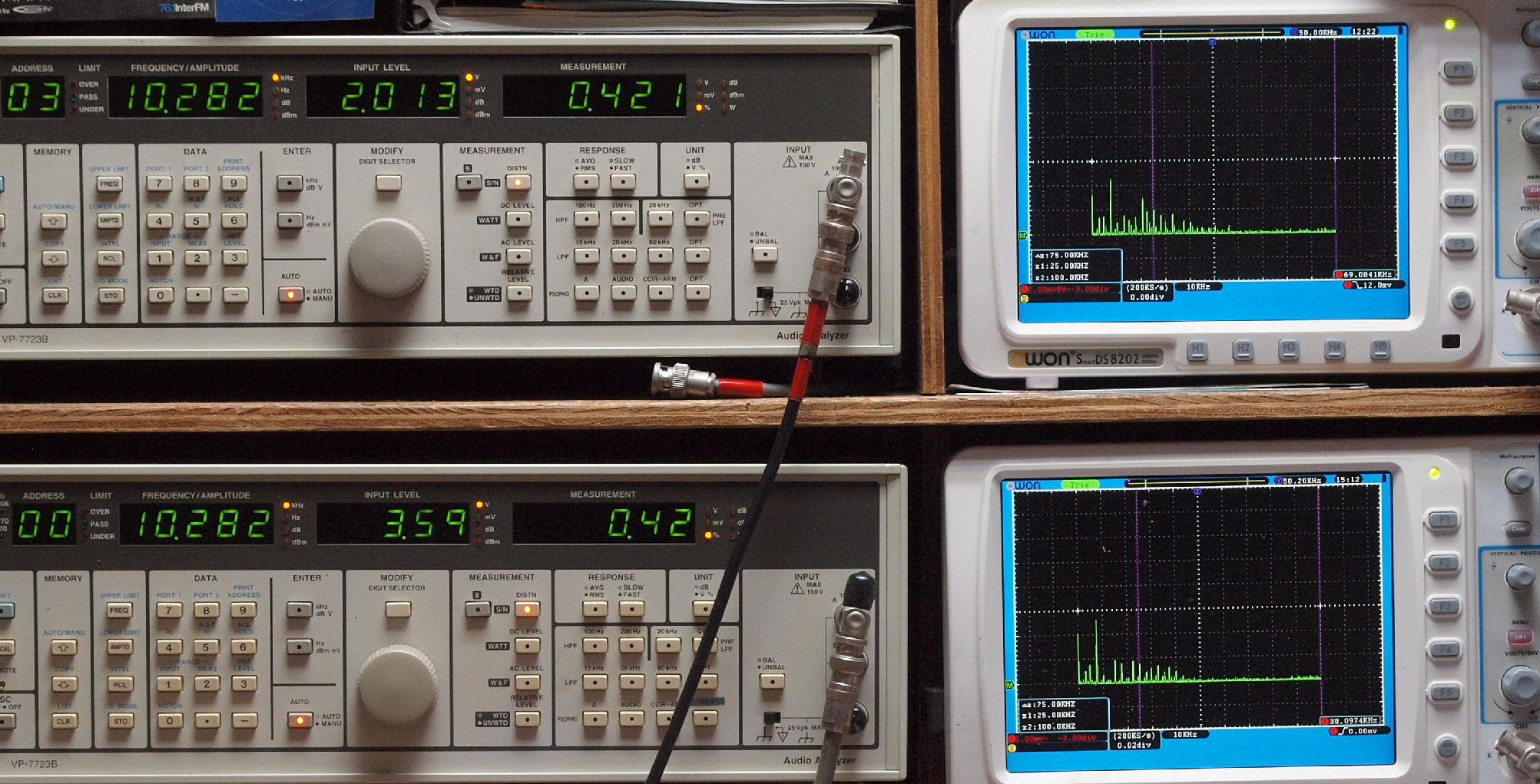

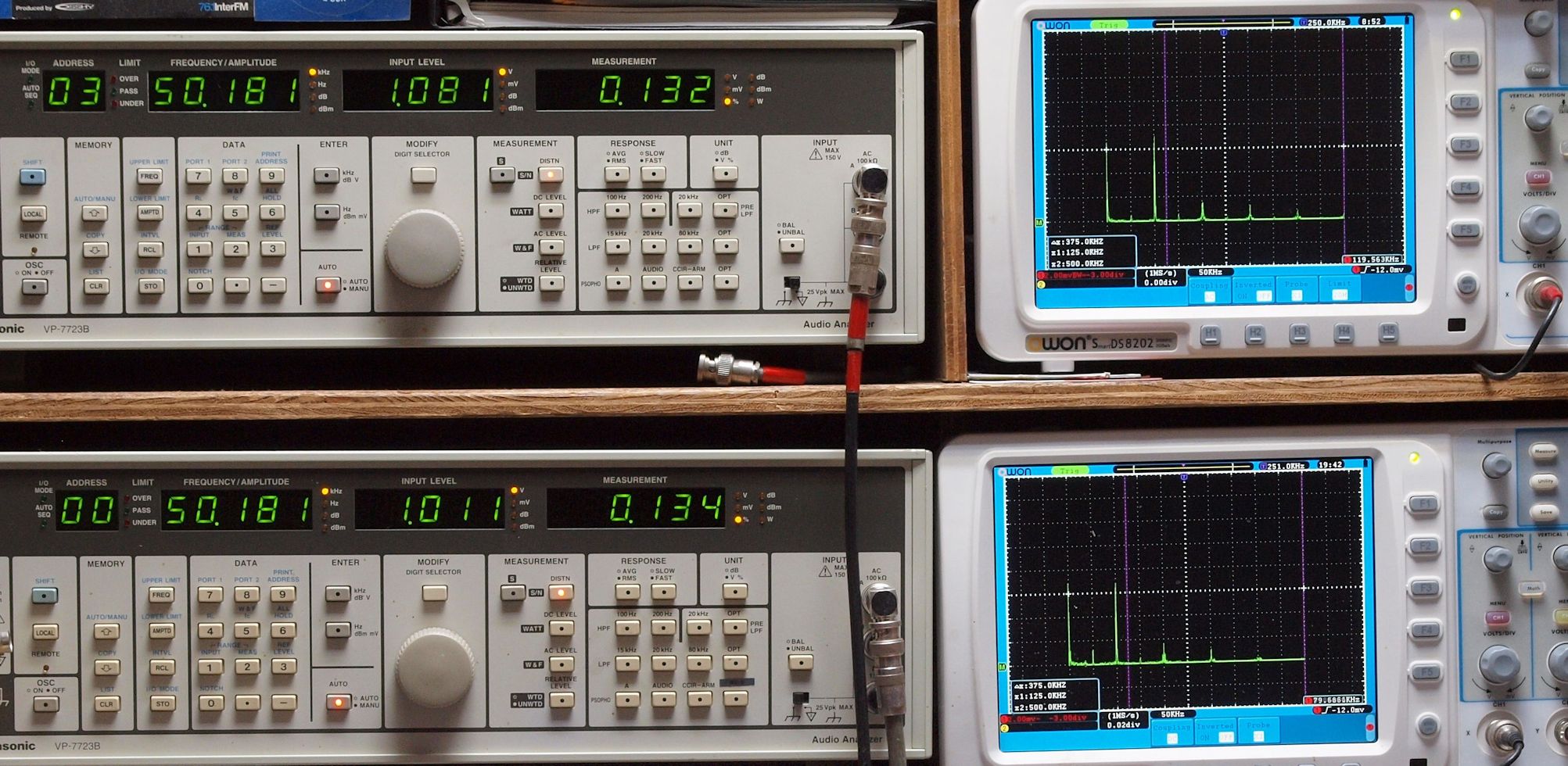

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

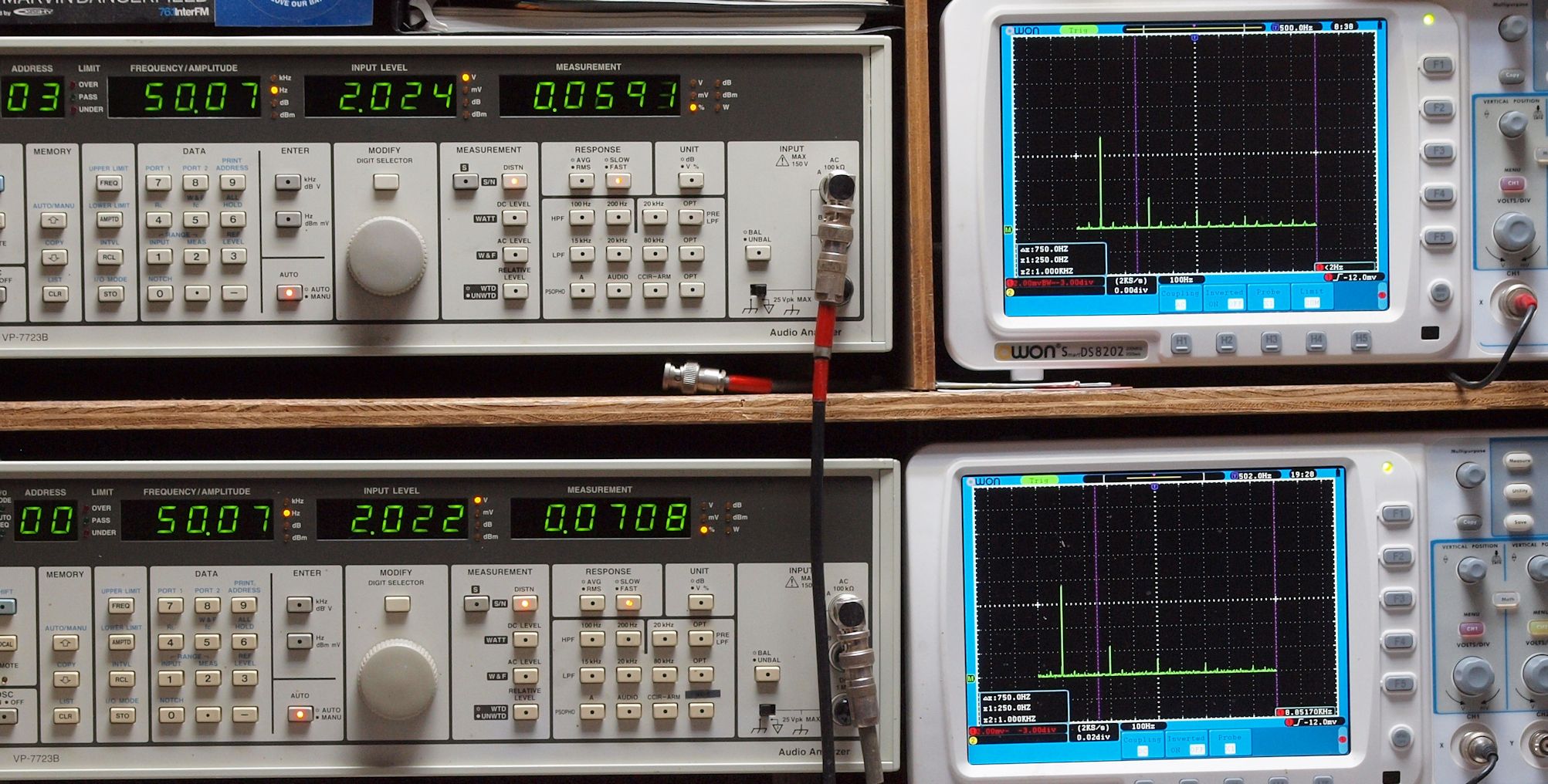

Ｅ２１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５９１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７０８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５３９％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６３８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４５８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６００％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３９１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０５２３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４３５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０５２９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

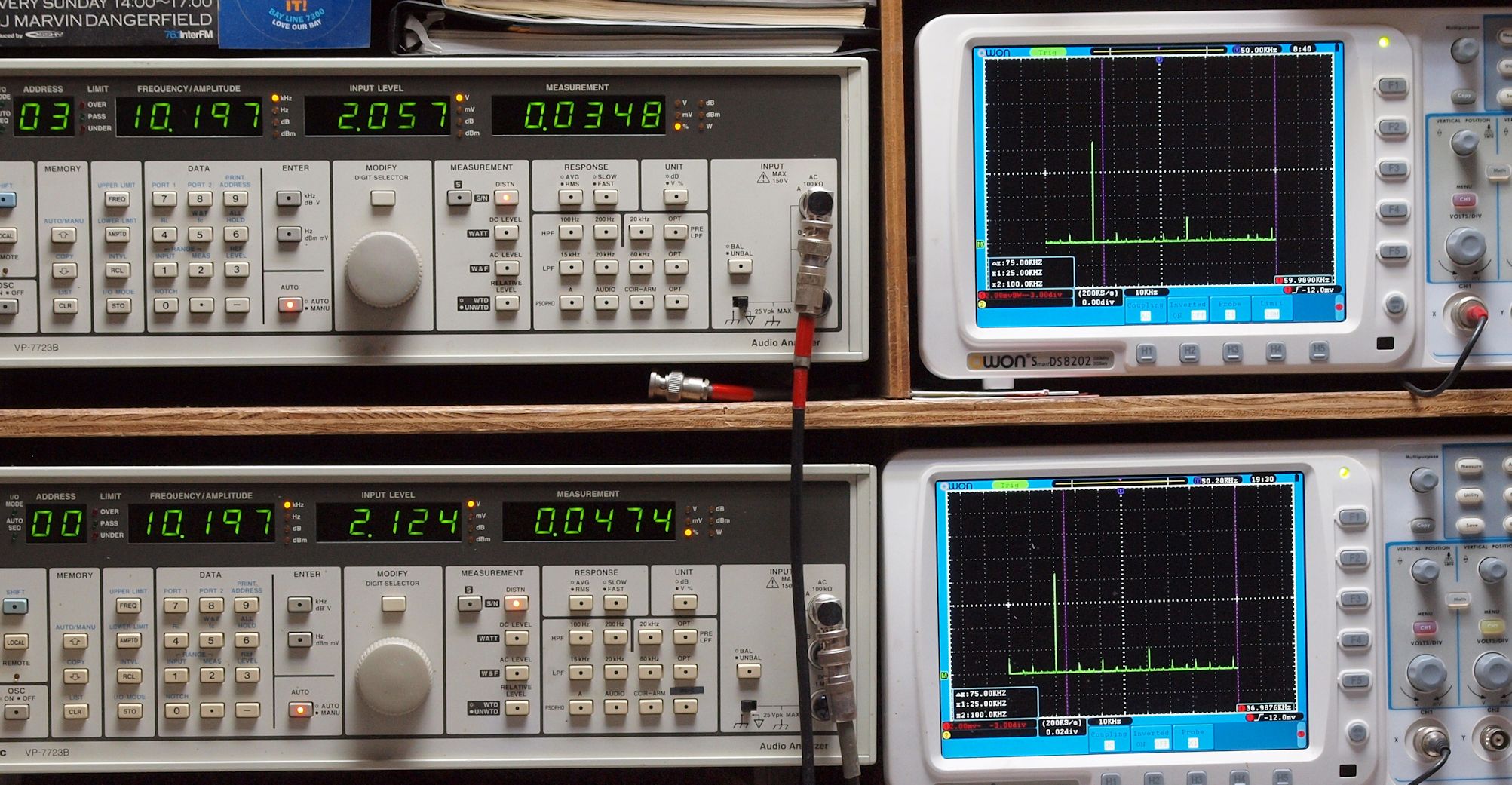

Ｅ２６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４７４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

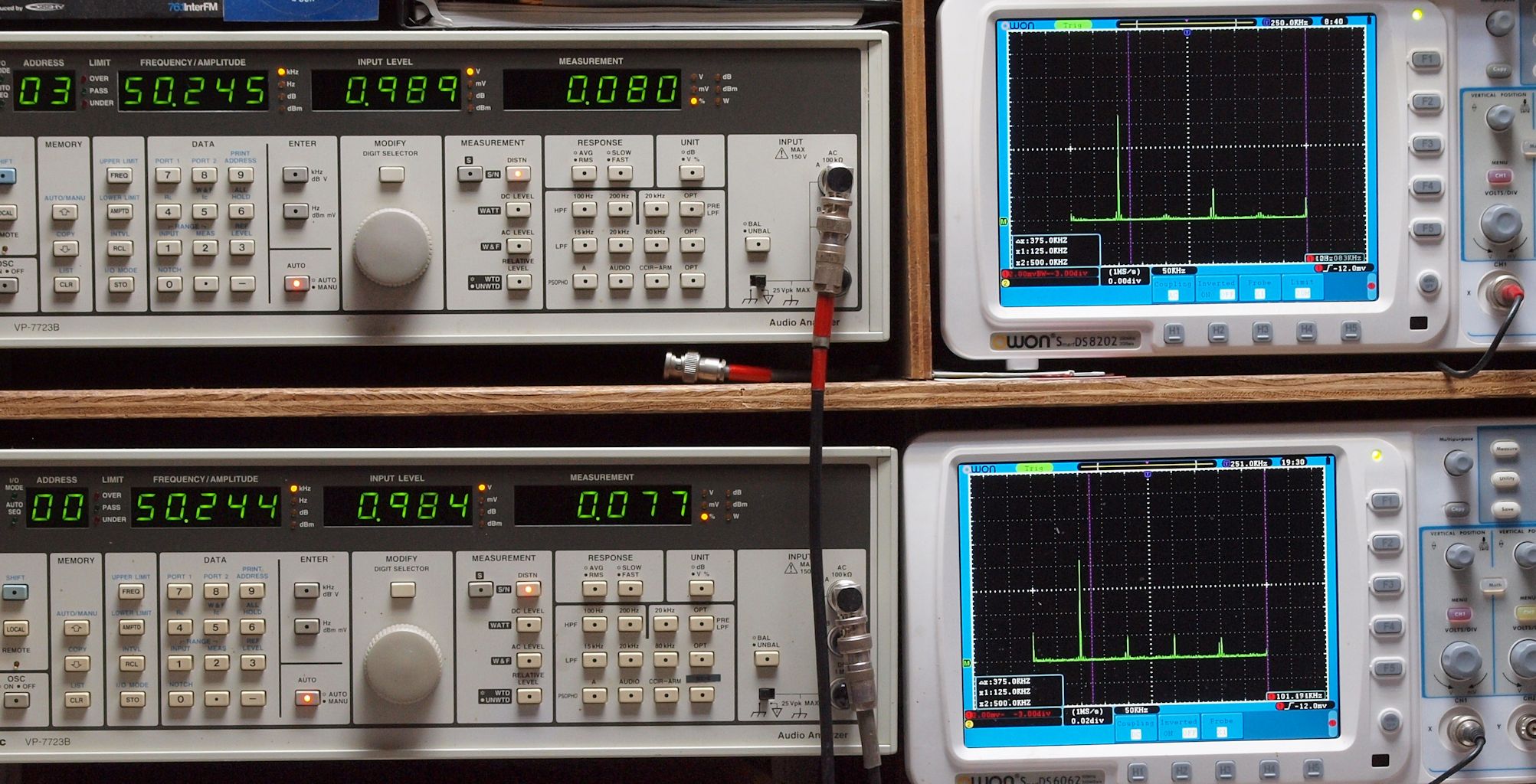

Ｅ２７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０８０％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０７７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

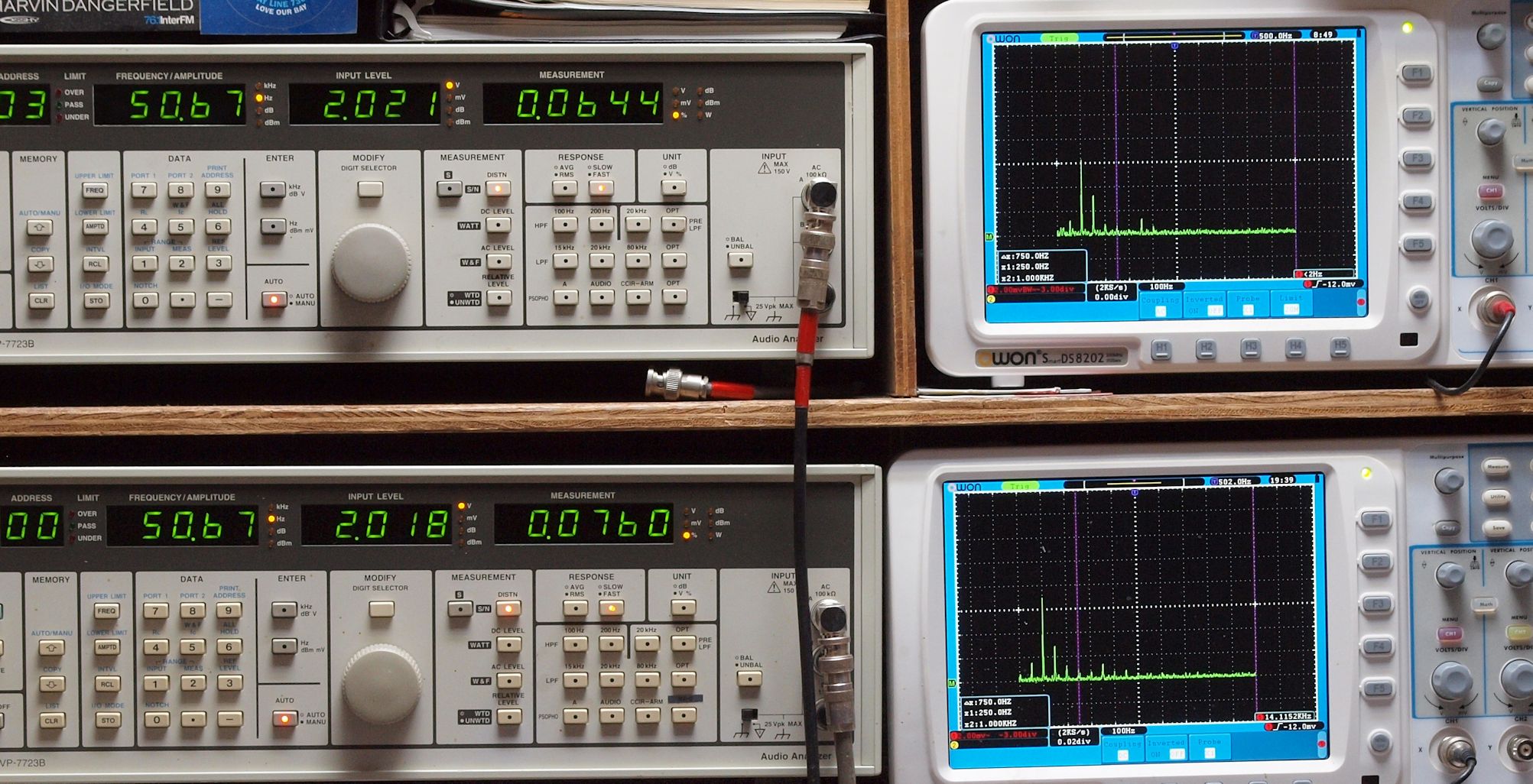

Ｅ３１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６４４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７６０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

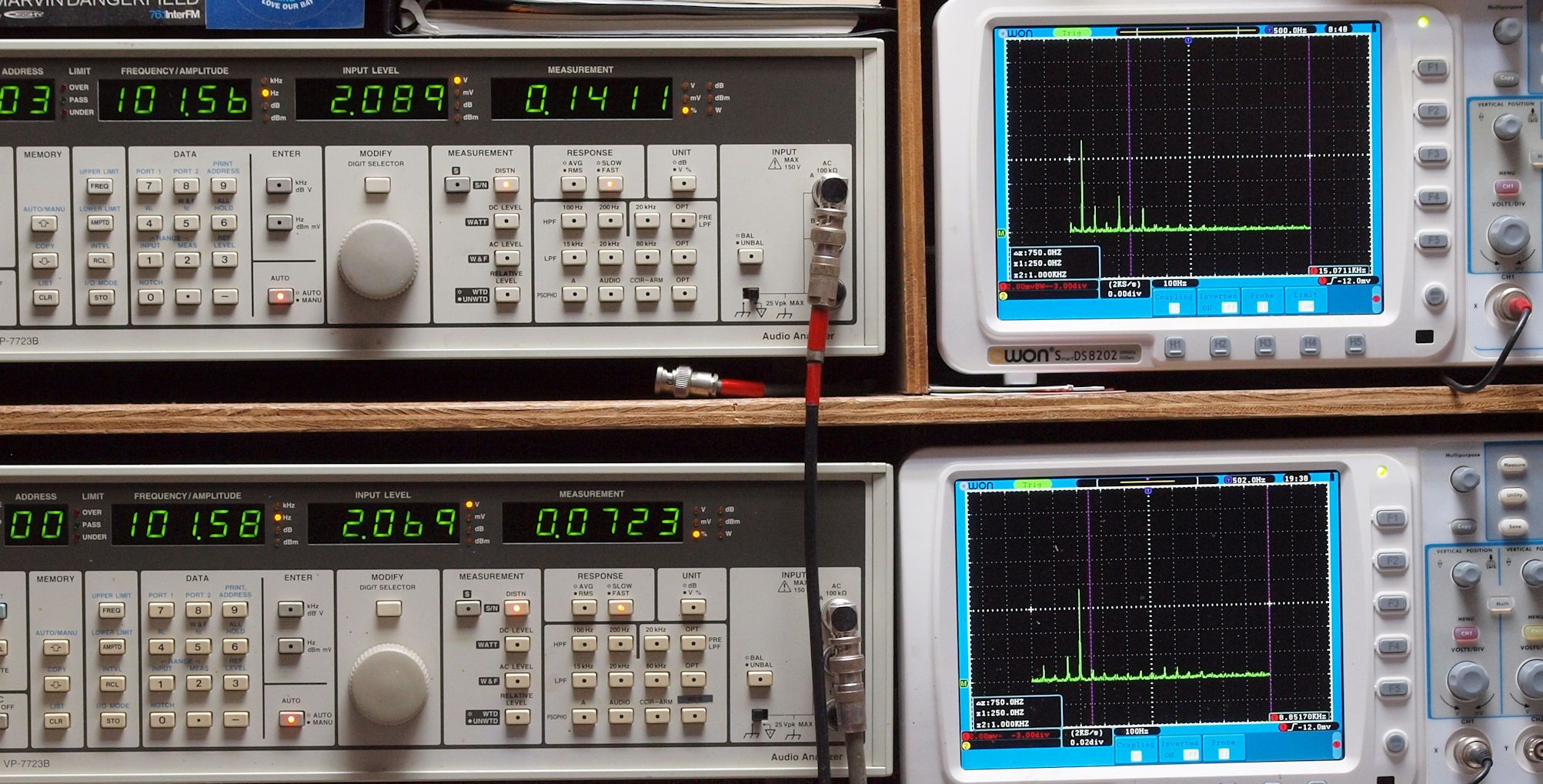

Ｅ３２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１４１１％歪み。 　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０７２３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

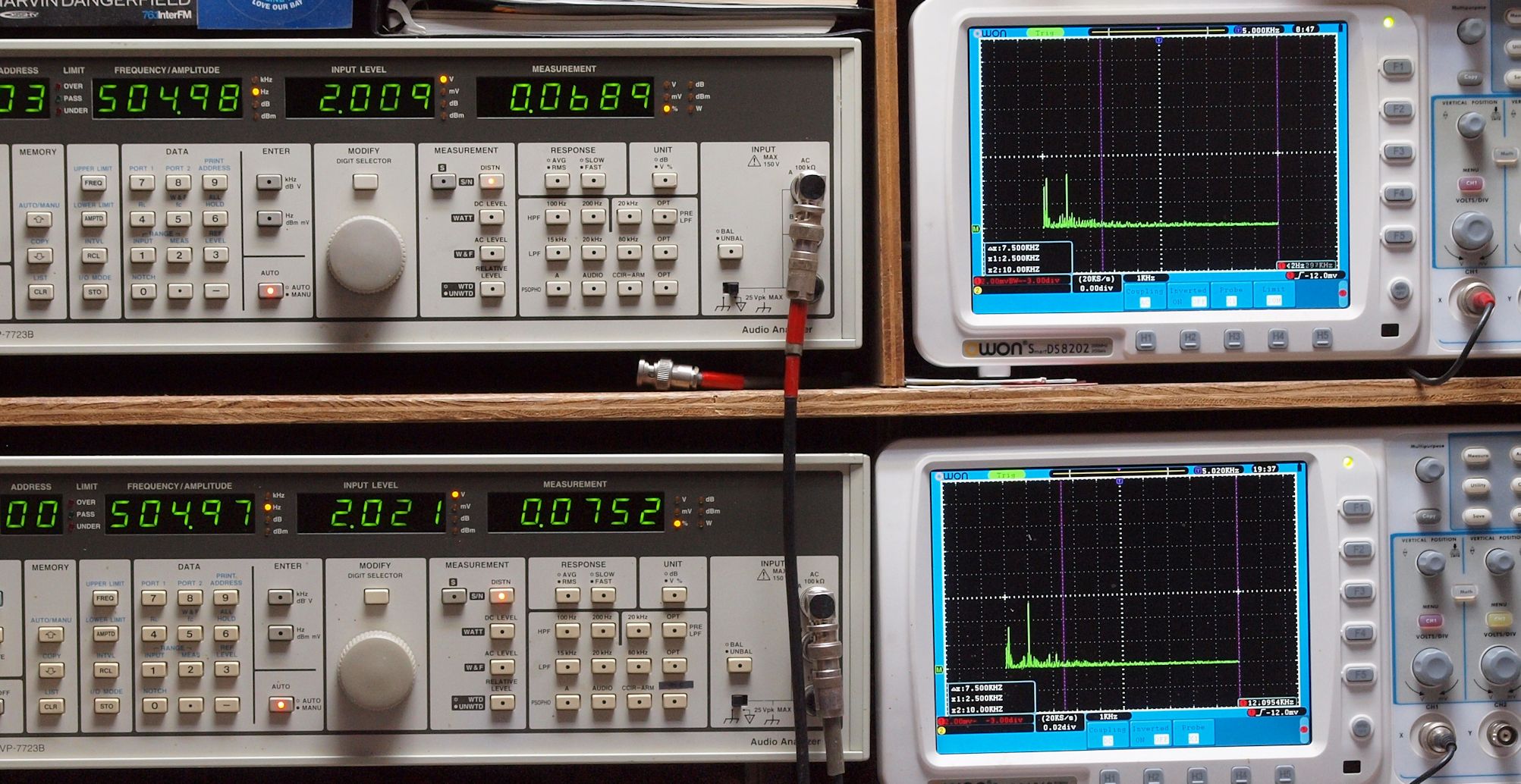

Ｅ３３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６８９％歪み。 　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０７５２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６５６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７２８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６４５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７１３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６１６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６６２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．１３２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．１３４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

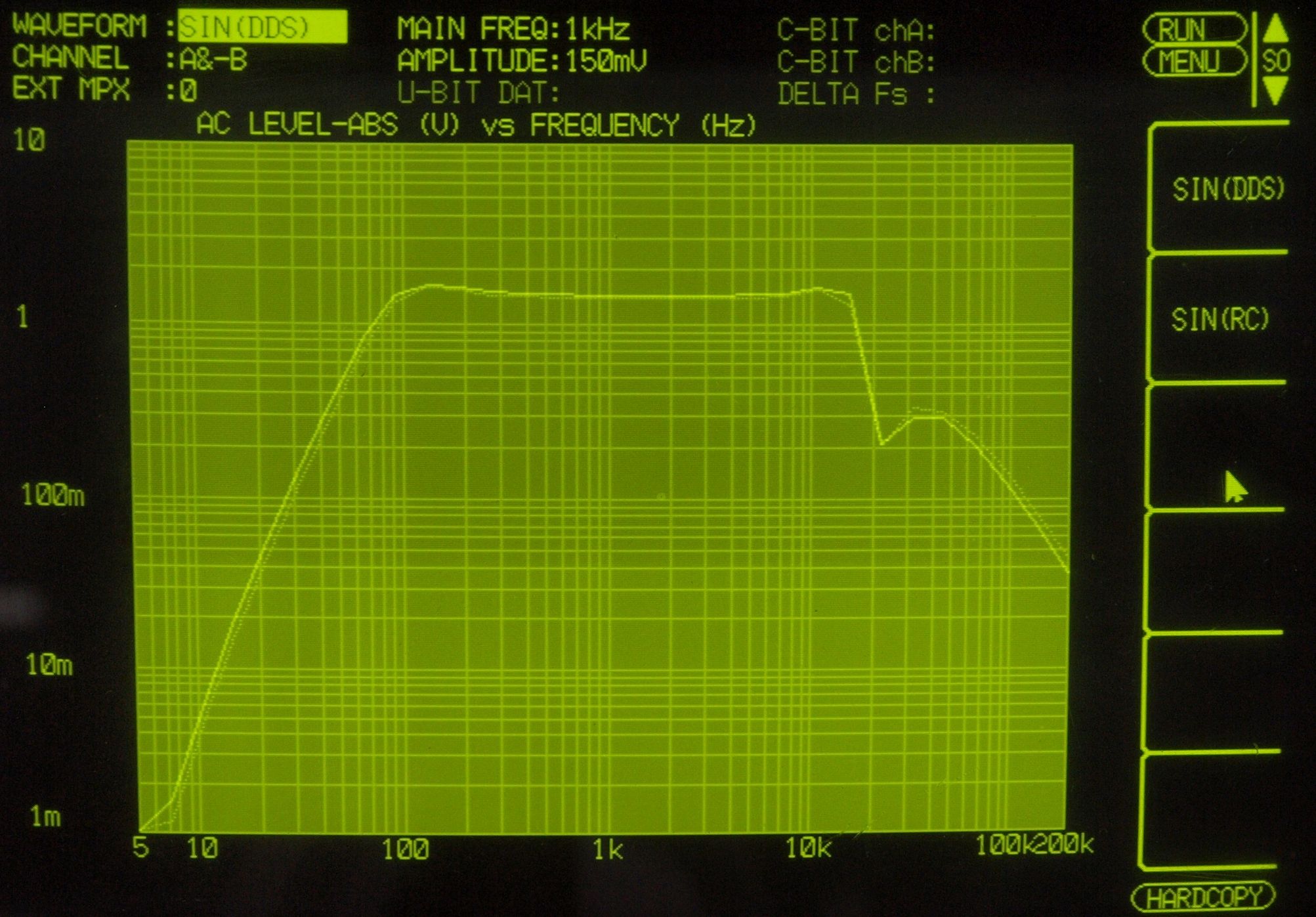

Ｆ２１．　入出力特性測定（AUX入力）、ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

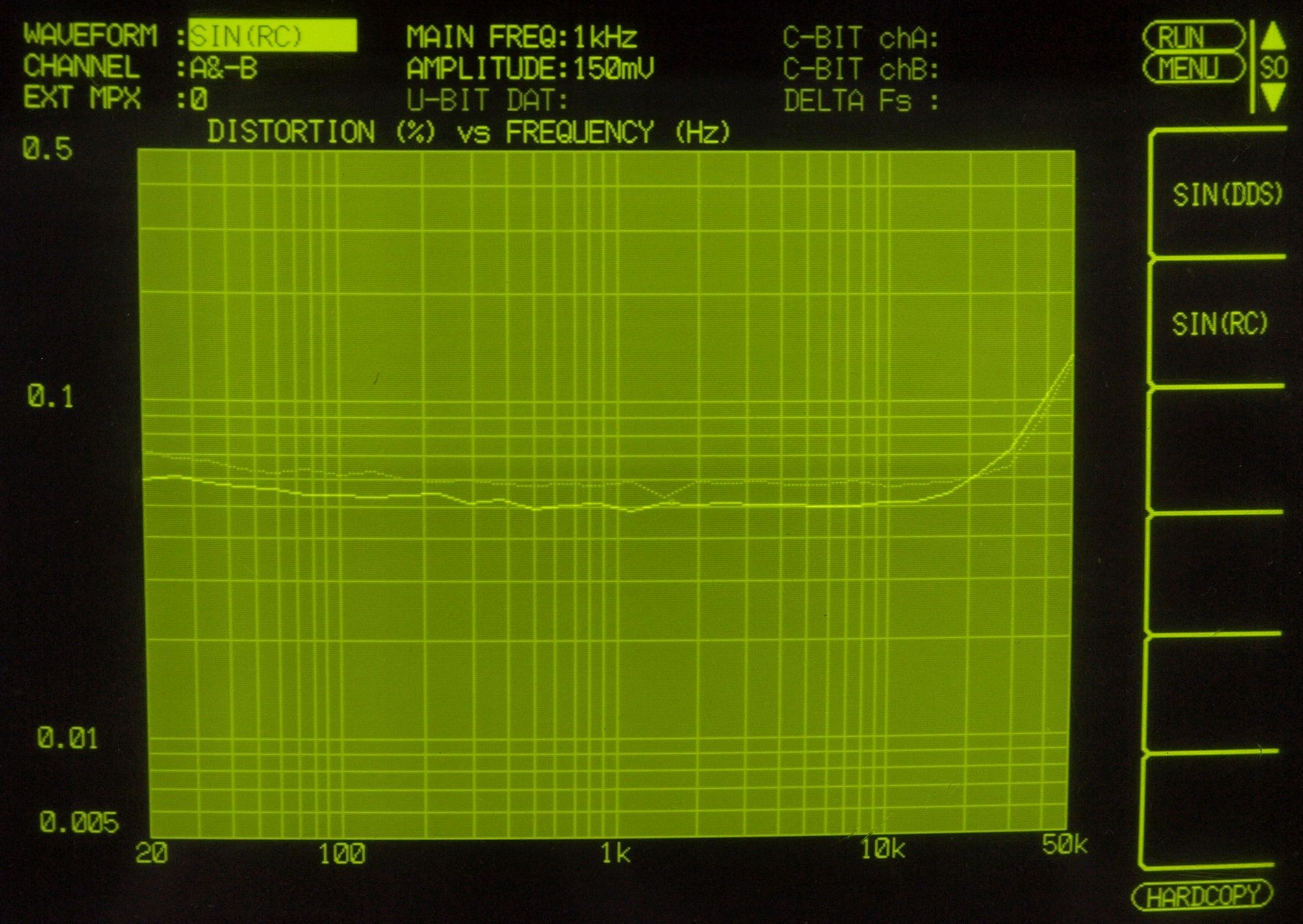

Ｆ２２．　歪み率測定　ＡＵＸ入力端子へ１５０ｍＶ一定入力、メインＶＲはｍａｘ。 　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。　レベルは測定器任せの全自動。

Ｆ２３．　入出力特性測定（AUX１５０ｍＶ入力）、ＢＡＳＳ　＆　ＴＲＥＢＬＥ　ＶＲはｍａｘ（最大位置）。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ２４．　入出力特性測定（AUX１５０ｍＶ入力）、ＢＡＳＳ　＆　ＴＲＥＢＬＥ　ＶＲはｍｉｎ（最小位置）。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ２５．　入出力特性測定（AUX１５０ｍＶ入力）、ＲＵＭＢＬＯ　＆　ＨＦ　ＦＩＬＴＥＲ　ＯＮ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

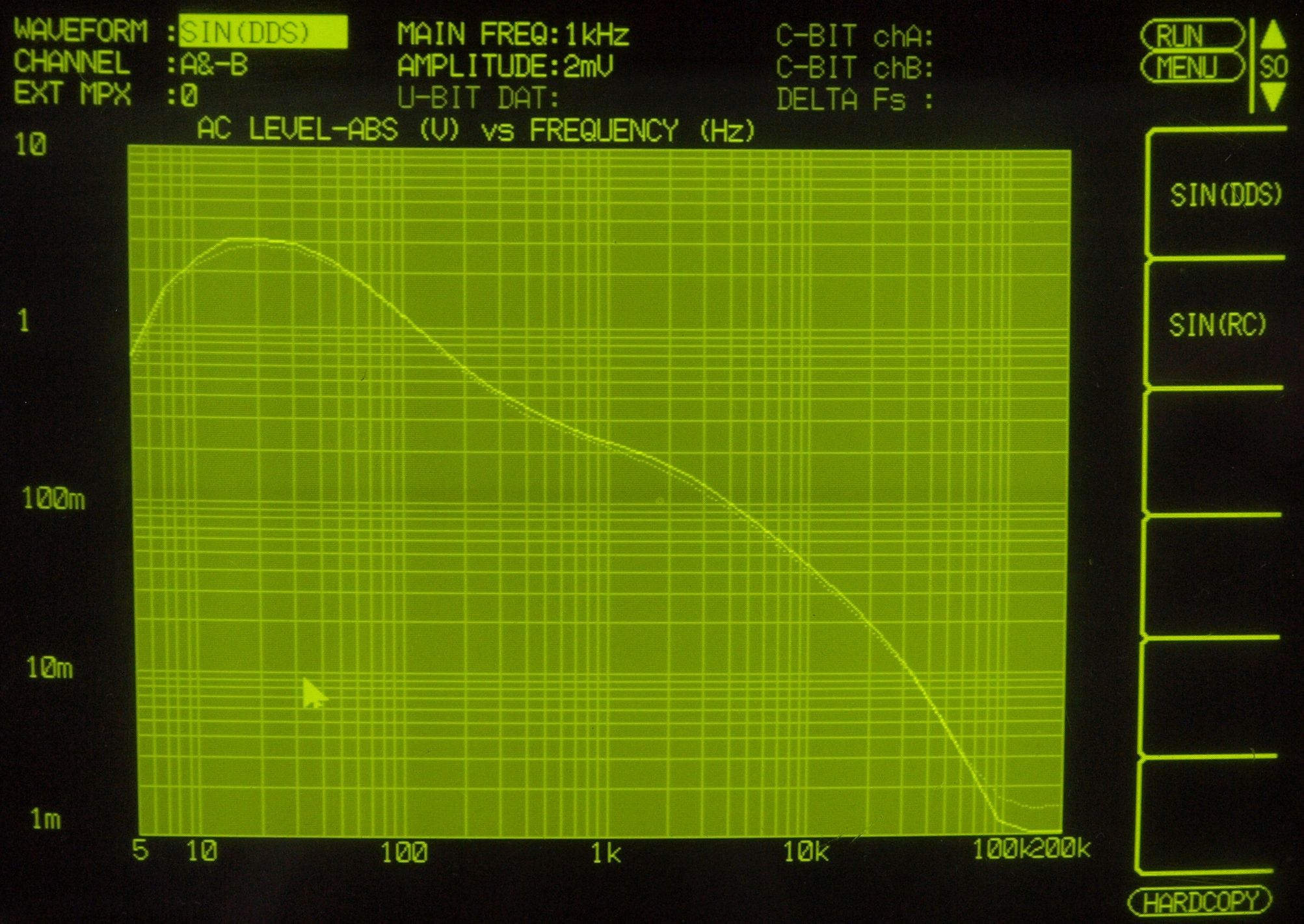

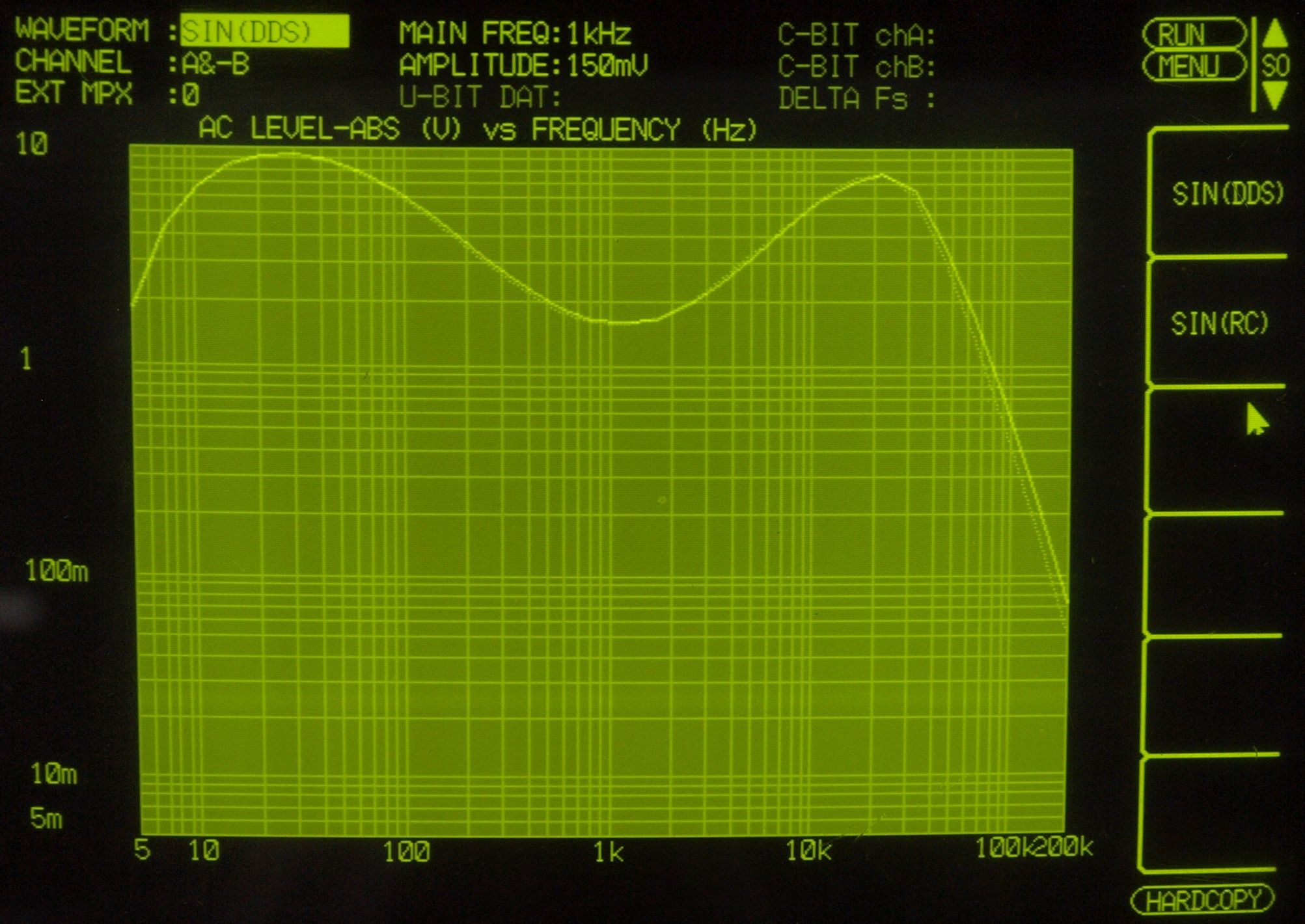

Ｆ３１．　入出力特性測定（MM入力）。 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

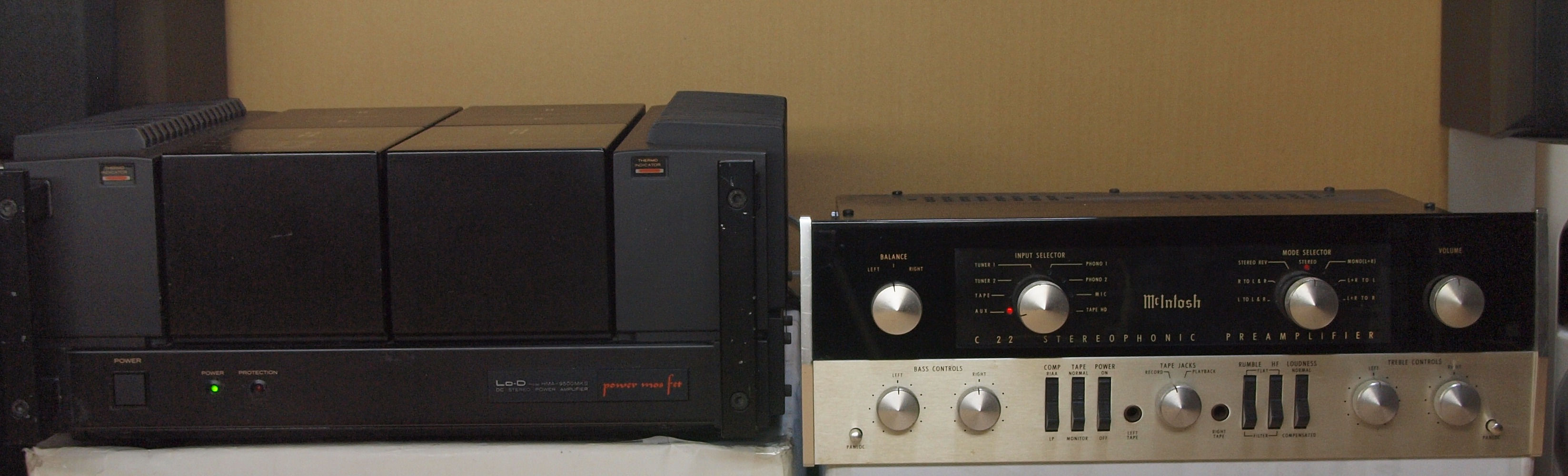

Ｅ５．　完成　２４時間エージング。左は「ＨＭＡ−９５００ｍｋ�U．　５３台目」

Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　C22 周波数特性 20Hz〜20kHz、 +-0.5dB 全高調波歪率 0.2％以下（出力10V）、0.02％以下（出力3V） 入力感度／インピーダンス 2.5V OutPut Phono1、2　＝　2mV/47kΩ(1kHz)。 Microphone　＝　2.5mV/47kΩ(1kHz)。 Aux1、2　＝　250mV/250kΩ。 TAPE1.2　＝　250mV/250kΩ。　Tuner/CD　＝　250mV/250kΩ。 SN比 SN比＝85ｄB(ハイレベル)、SN比＝62.5ｄＢ(ローレベル) Bass Control +-20dB at 20Hz Treble　Control +-20dB at 20kHz LF Filter CutOff Below 50Hz (Down 30dB @20Hz) HF Filter CutOff Above 5kHz (Down 30dB @20kHz) 使用真空管 12AX7（ＥＣＣ８３）×６本 定格消費電力 最大34W ＡCアウトレット スイッチド（４）、アンスイッチド（１） 外形寸法 幅406.4mm×高さ138mm×奥行330.2mm 重量 約7.3kg 定価 1962〜1972年発売。 （2009年復刻版）￥693,000
