WALTER WOODS M-300

ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ－３００　修理記録

２０２２／４／１５持込　　８／１９完成　

A．　修理前の状況

購入は2018年11月に中古で楽器店より購入しました。
購入時パイロットランプが点灯しなかった為、輸入代理店にて修理してもらいました。
購入前に不具合が無いワンオーナーと聞いております。
購入してから不具合を感じる事はありませんでしたが、2022年4月10日(日)20:30ごろ演奏中に突然音が出なくなりました。
輸入代理店に生産終了により修理不能と言われ、楽器アンプ修理業者に幾つか当たりましたが修理不能と言われ途方に暮れておりました。
そんな時インターネットで調べ藁をもつかむ思い出で連絡させて頂きました。
サウンドと憧れから手に入れたので何とか直して使用出来たら嬉しいです。

B．　原因

過大入力による、ＦＥＴ（電界効果トランジスター）の焼損。

Ｃ．　修理状況

終段、ＦＥＴ（電界効果トランジスター）交換。
ドライブ、ＴＲ（トランジスター）交換。
ＯＰ－ＡＭＰ交換。
電源電解コンデンサー交換・追加。

Ｄ．　使用部品

終段、ＴＲ（トランジスター）　　　　　　　　　　　　　４個。
ドライブ、ＴＲ（トランジスター）　　　　　　　　　　　４個。
ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　４個。
電解コンデンサー　　　　　　　　　　　　　　　　　　６個。
フイルムコンデンサー　　　　　　　　　　　　　　　２個。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　　８０，０００円　　　通常修理ですが特別にHP製作。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ－３００　仕様

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

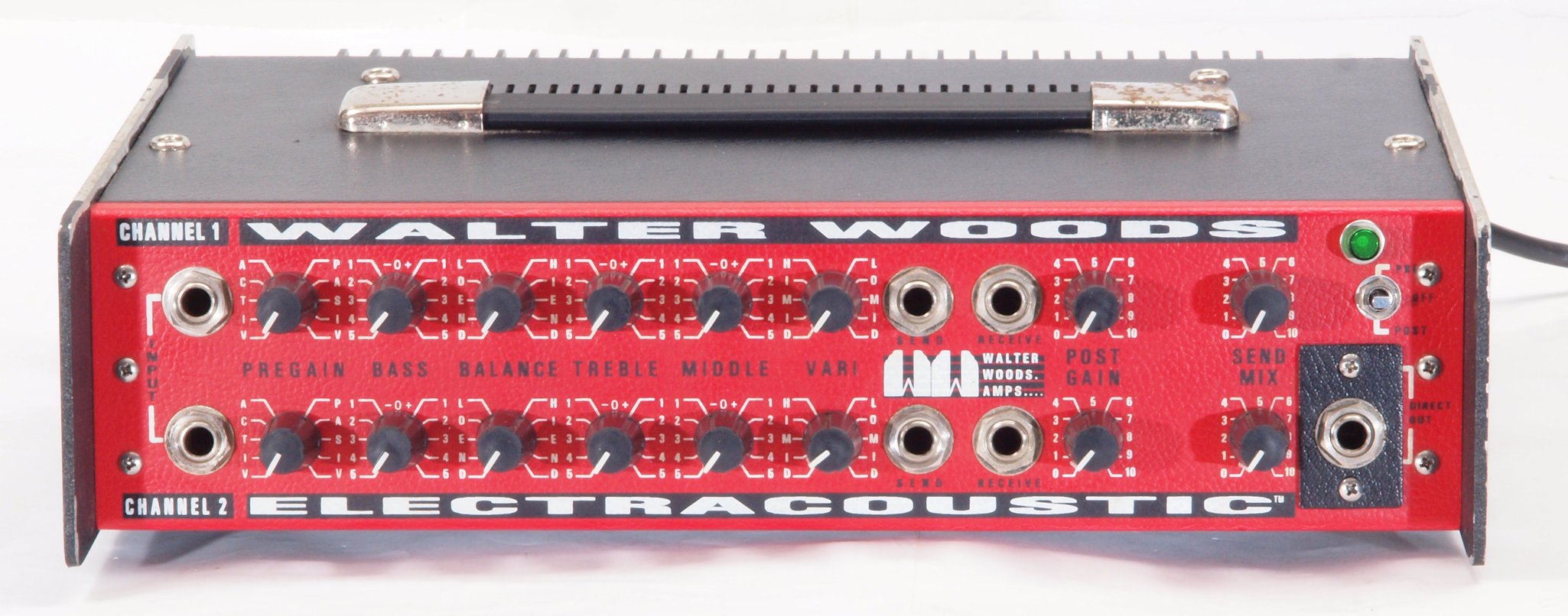

Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

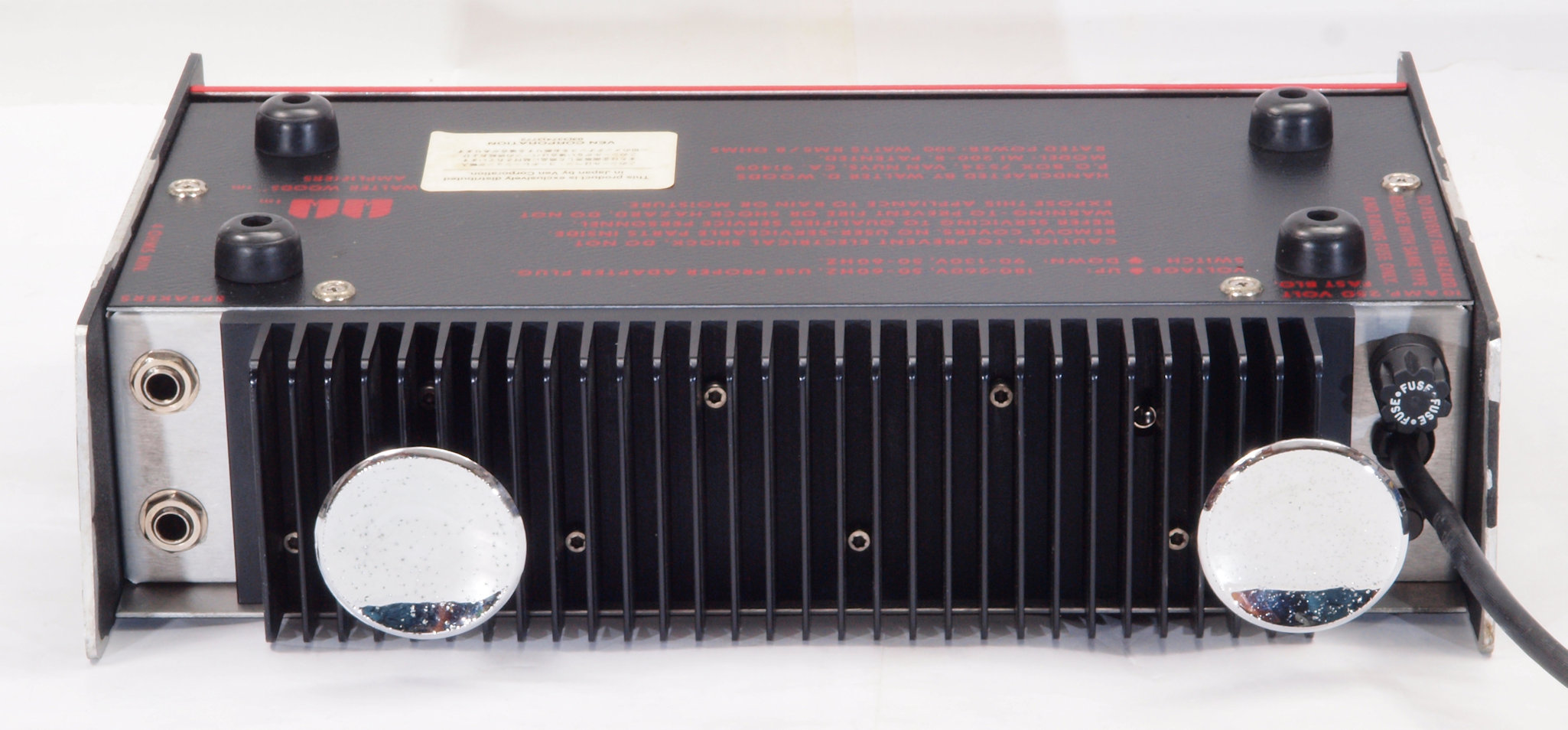

Ａ１３．　点検中　後から見る

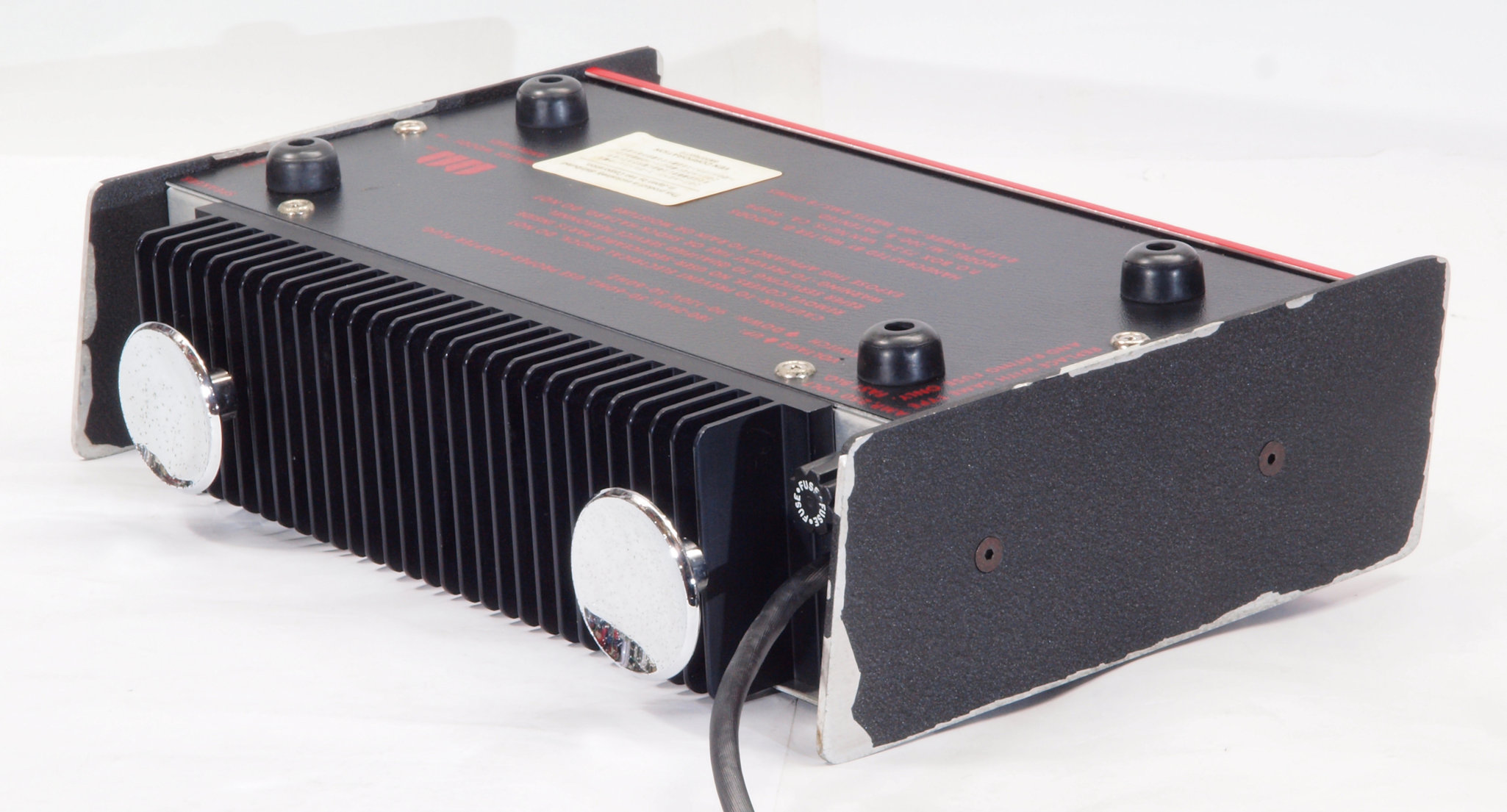

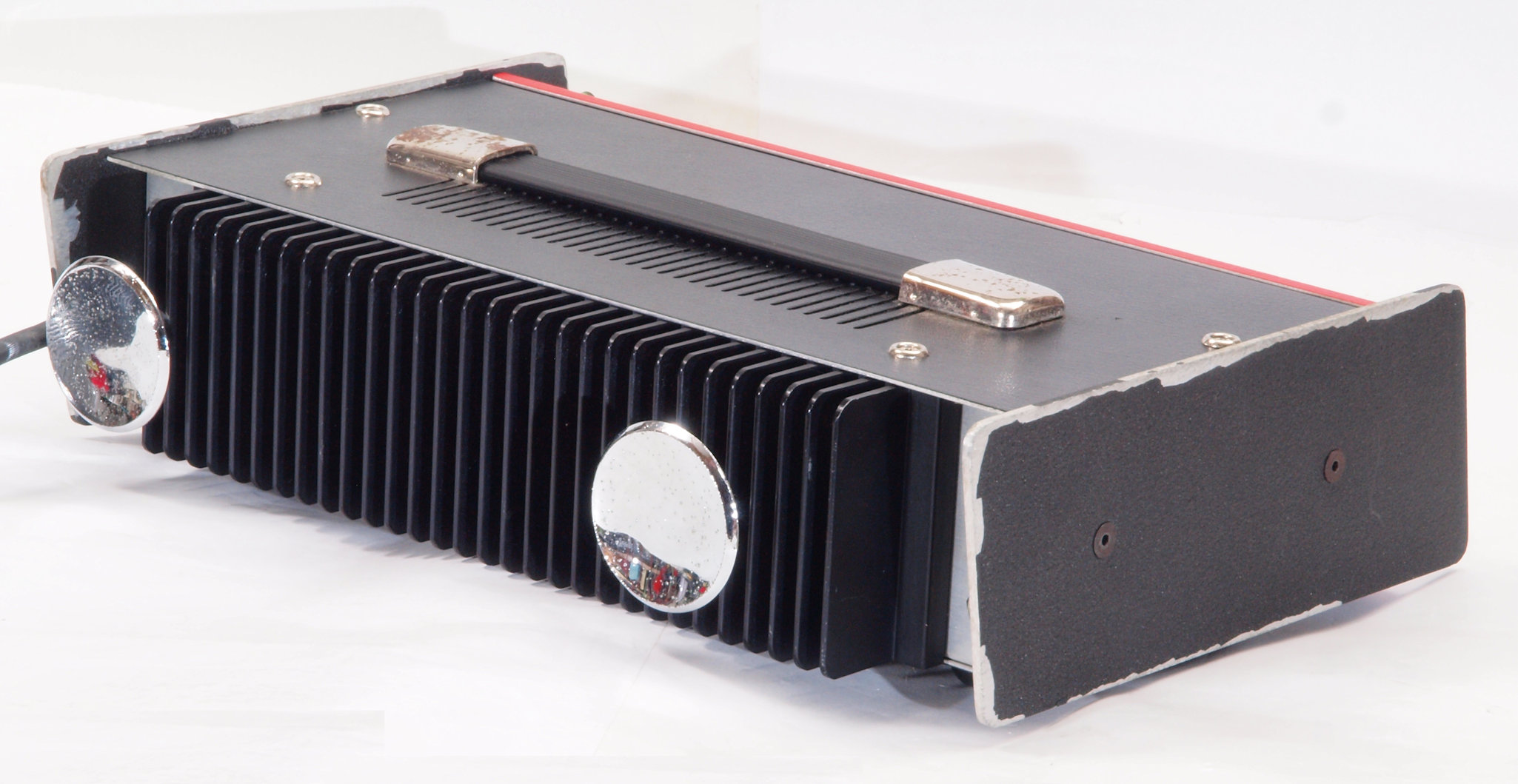

Ａ１４．　点検中　後左から見る

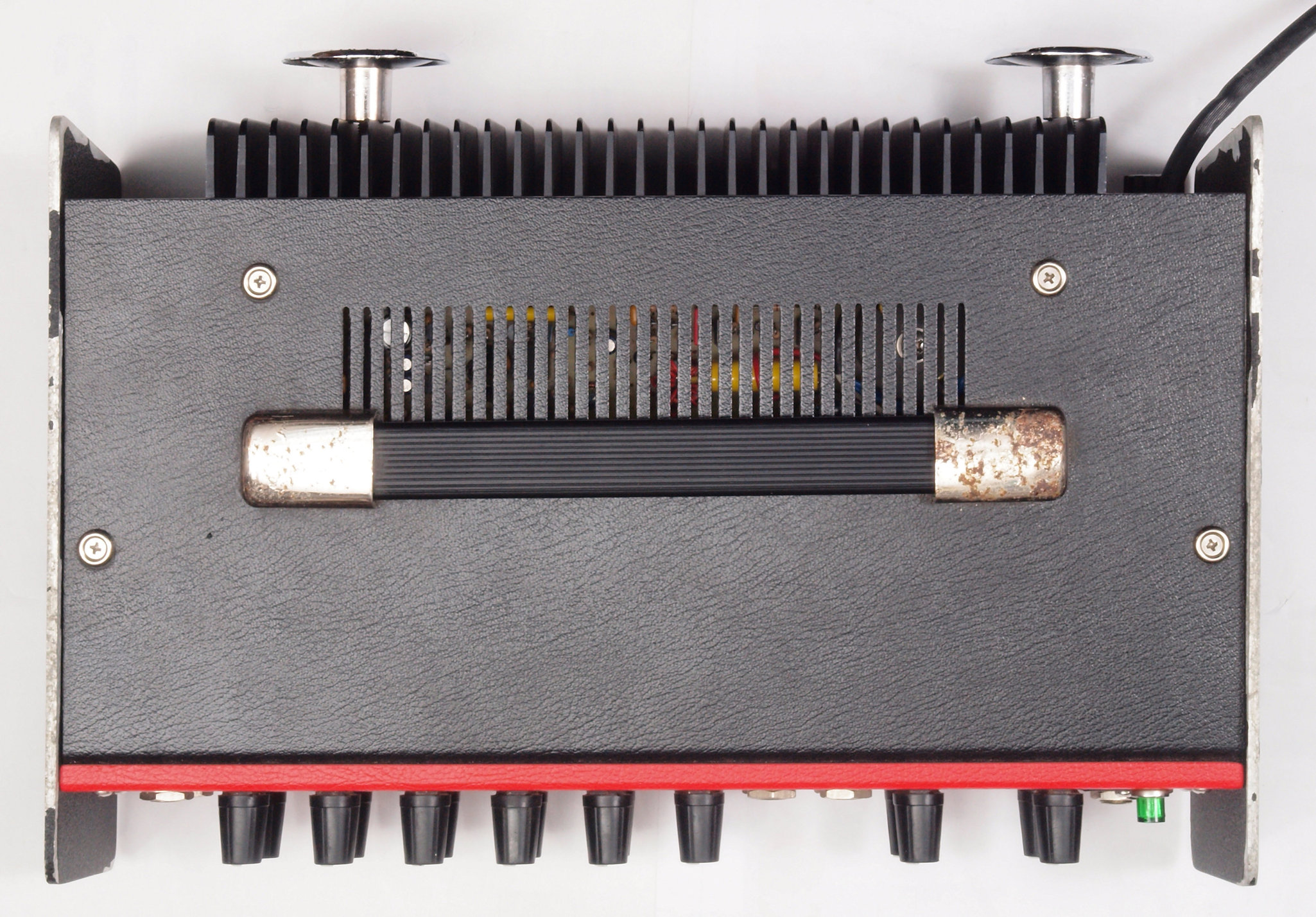

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　上下蓋、左右パネルを取り、上から見る。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

Ａ４１．　点検中　下から見る

Ａ４２．　点検中　上下蓋、左右パネルを取り、下から見る。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理中　メインＡＭＰ基板

Ｃ１２．　修理中　メインＡＭＰ基板の終段ＦＥＴ（電界効果トランジスター）と電源スッイチングＦＥＴ（電界効果トランジスター）

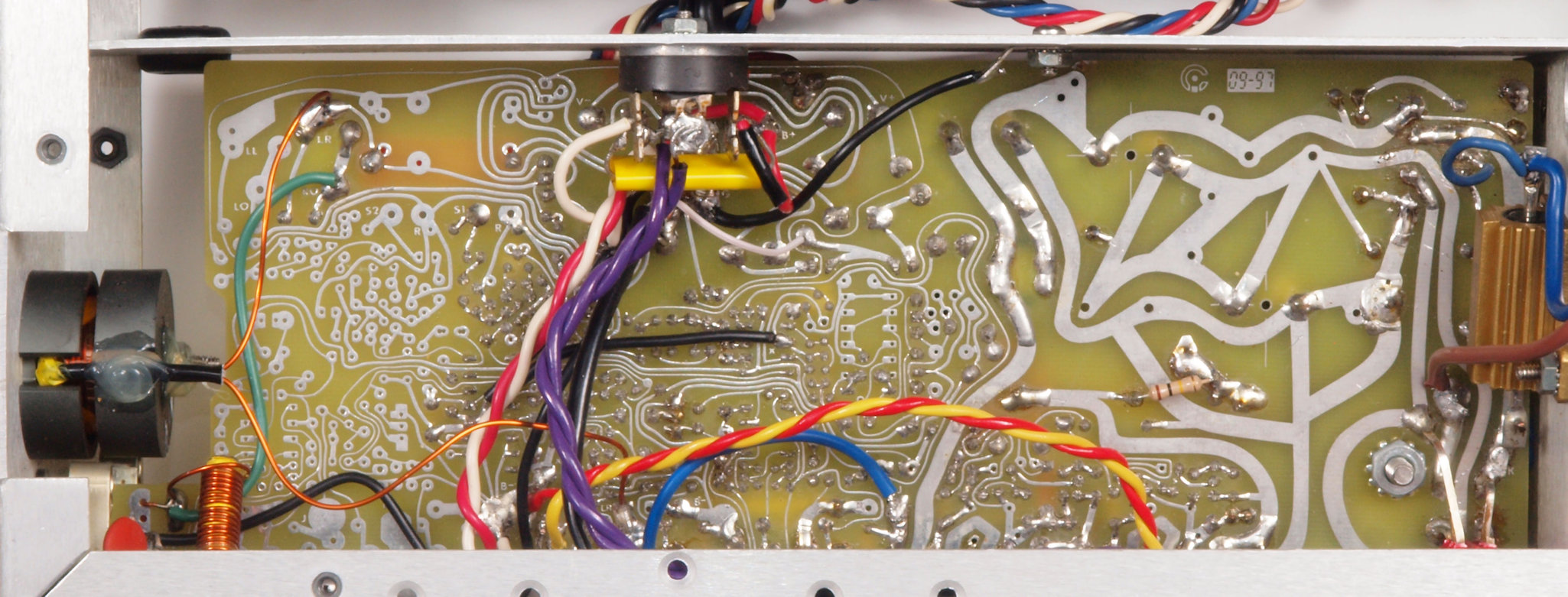

Ｃ１３．　修理中　メインＡＭＰ基板裏

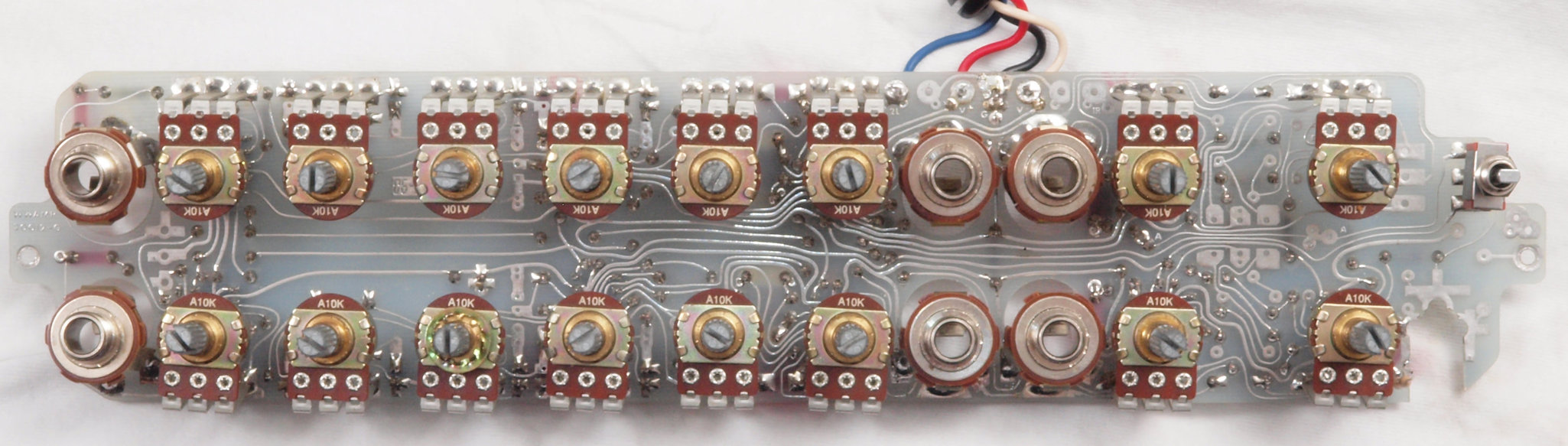

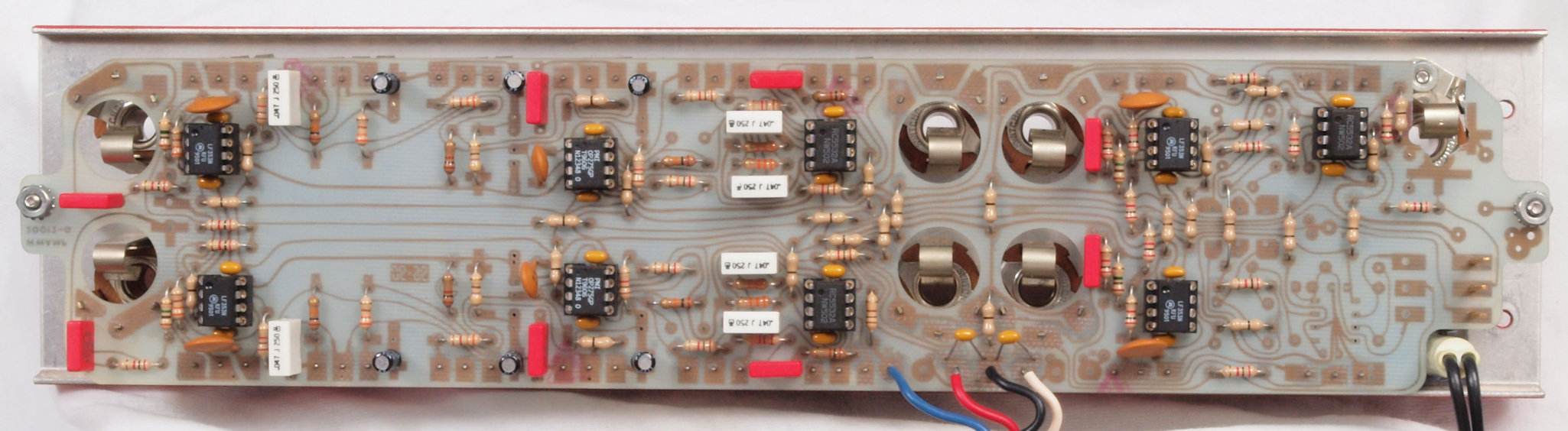

Ｃ２１．　修理中　プリＡＭＰ基板

Ｃ２２．　修理中　プリＡＭＰ基板裏

Ｃ２３．　修理中　プリＡＭＰ基板裏配線

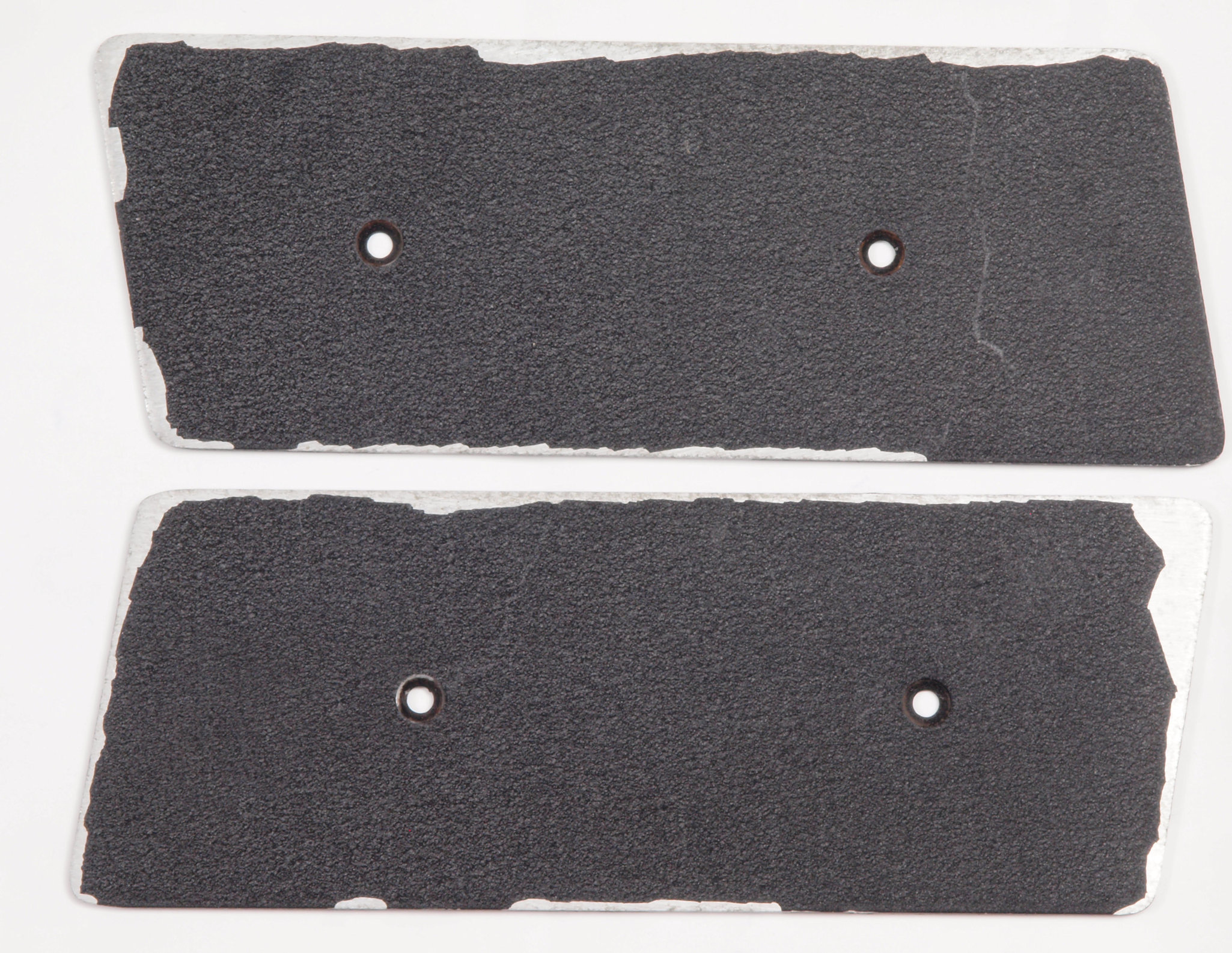

Ｃ３１．　修理中　左右パネル

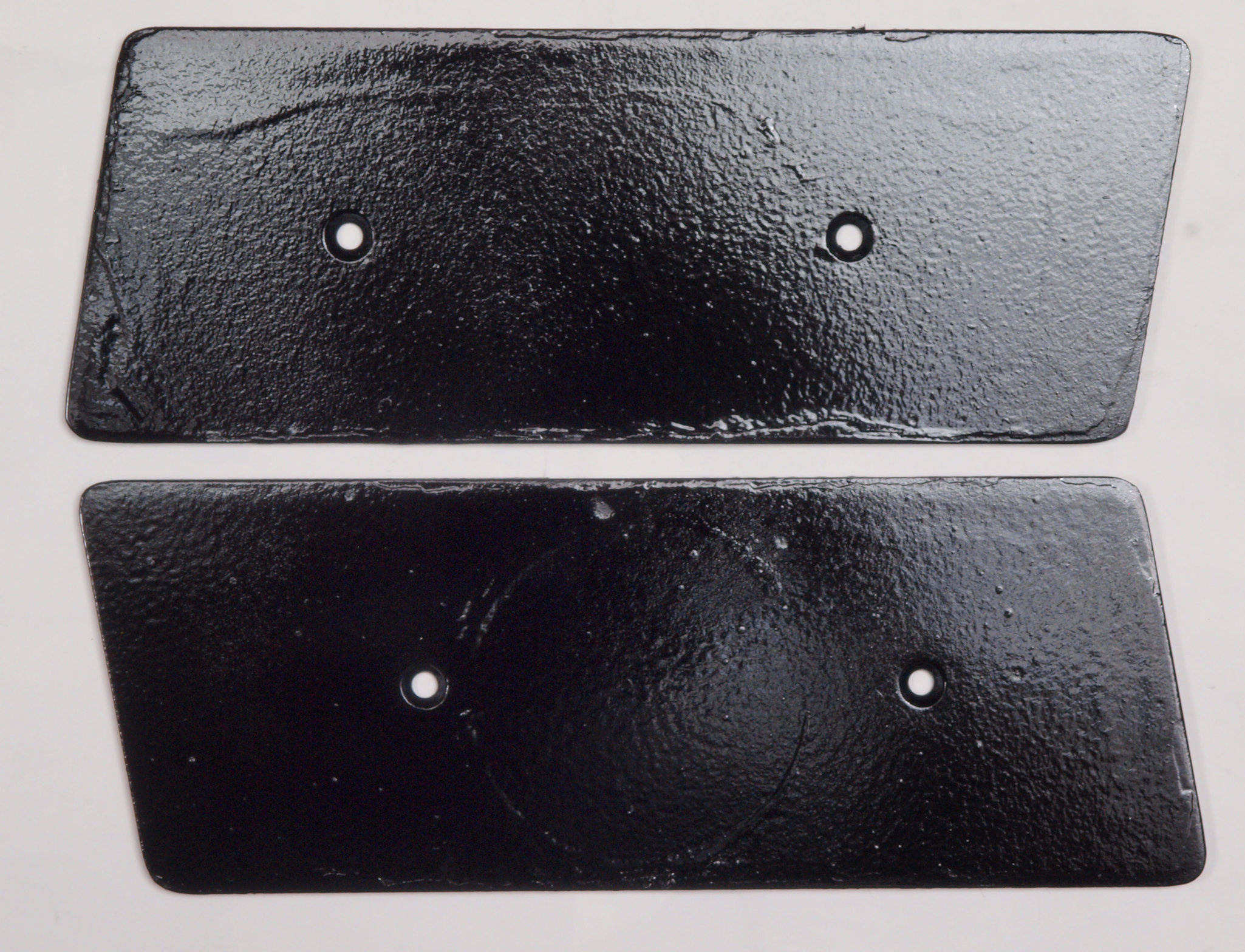

Ｃ３２．　修理（塗装）後　左右パネル

Ｃ４１．　修理前　上から見る

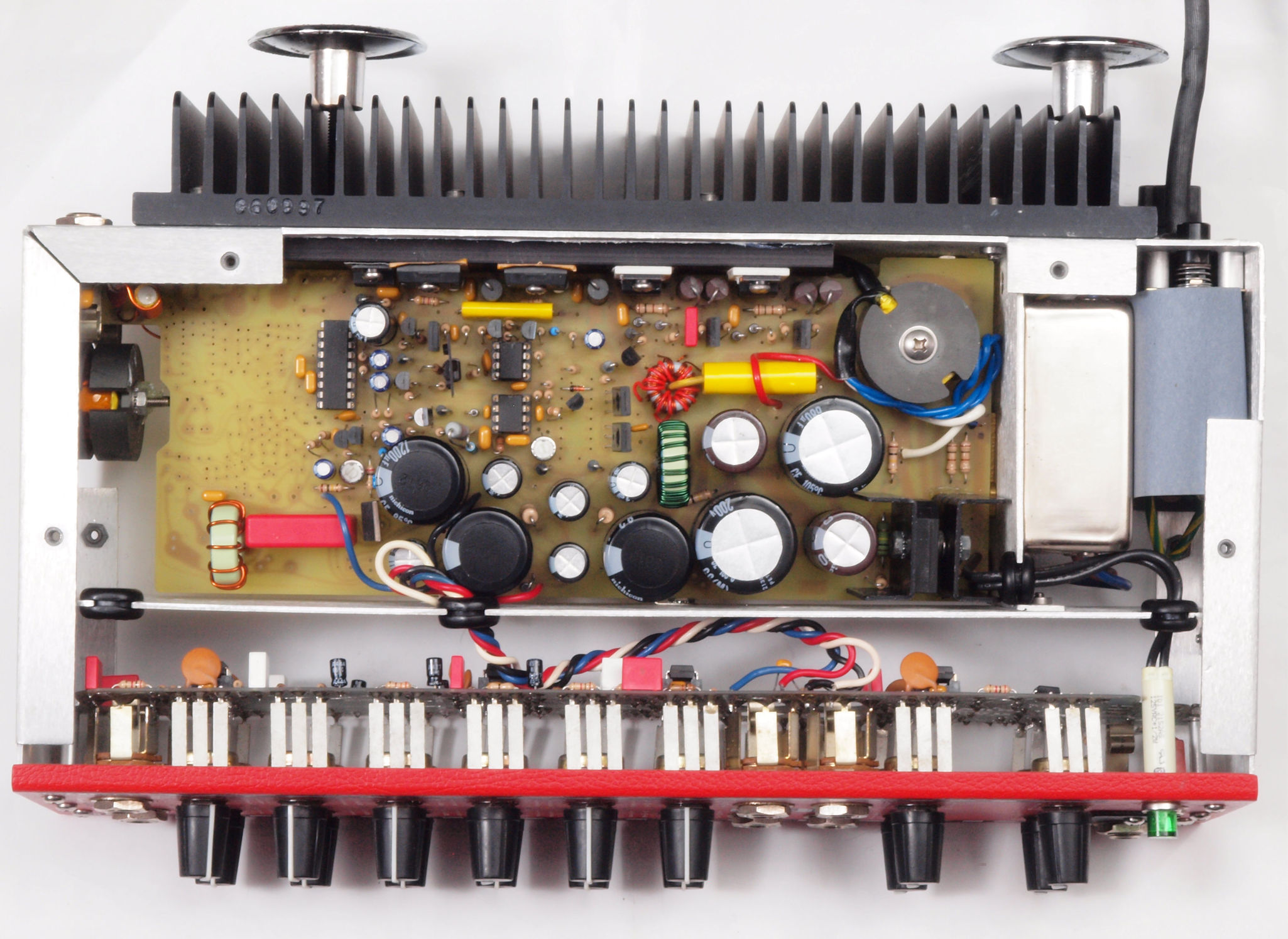

Ｃ４２．　修理後　上から見る

Ｃ４３．　修理前　下から見る

Ｃ４４．　修理後　下から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

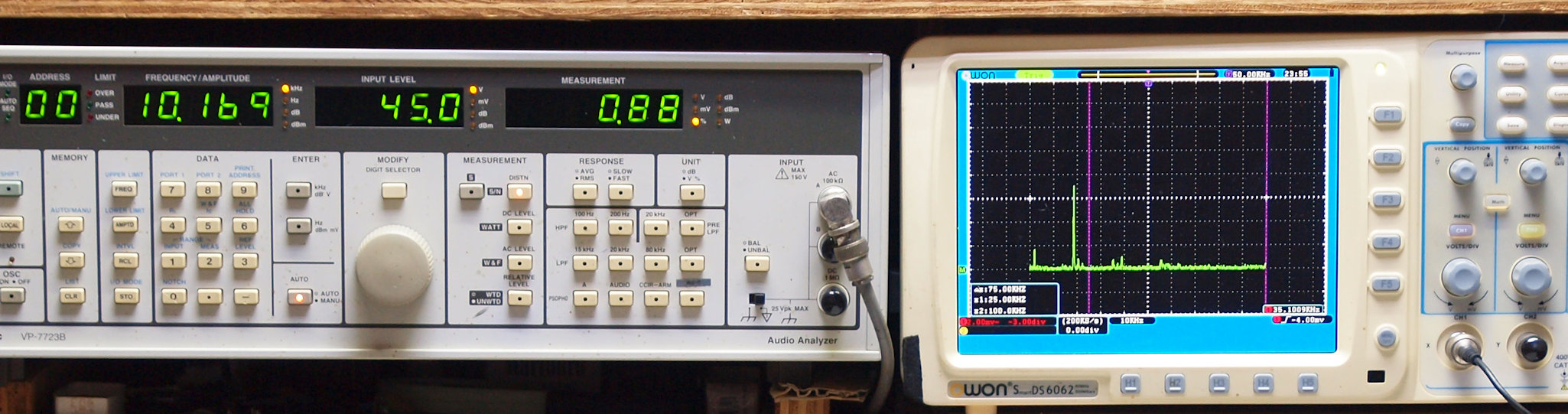

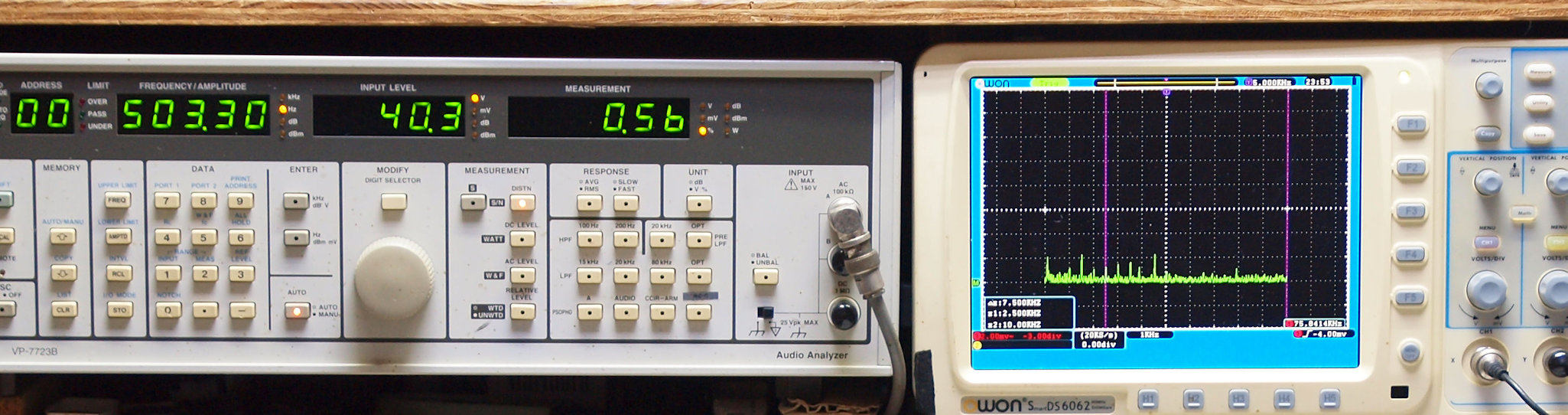

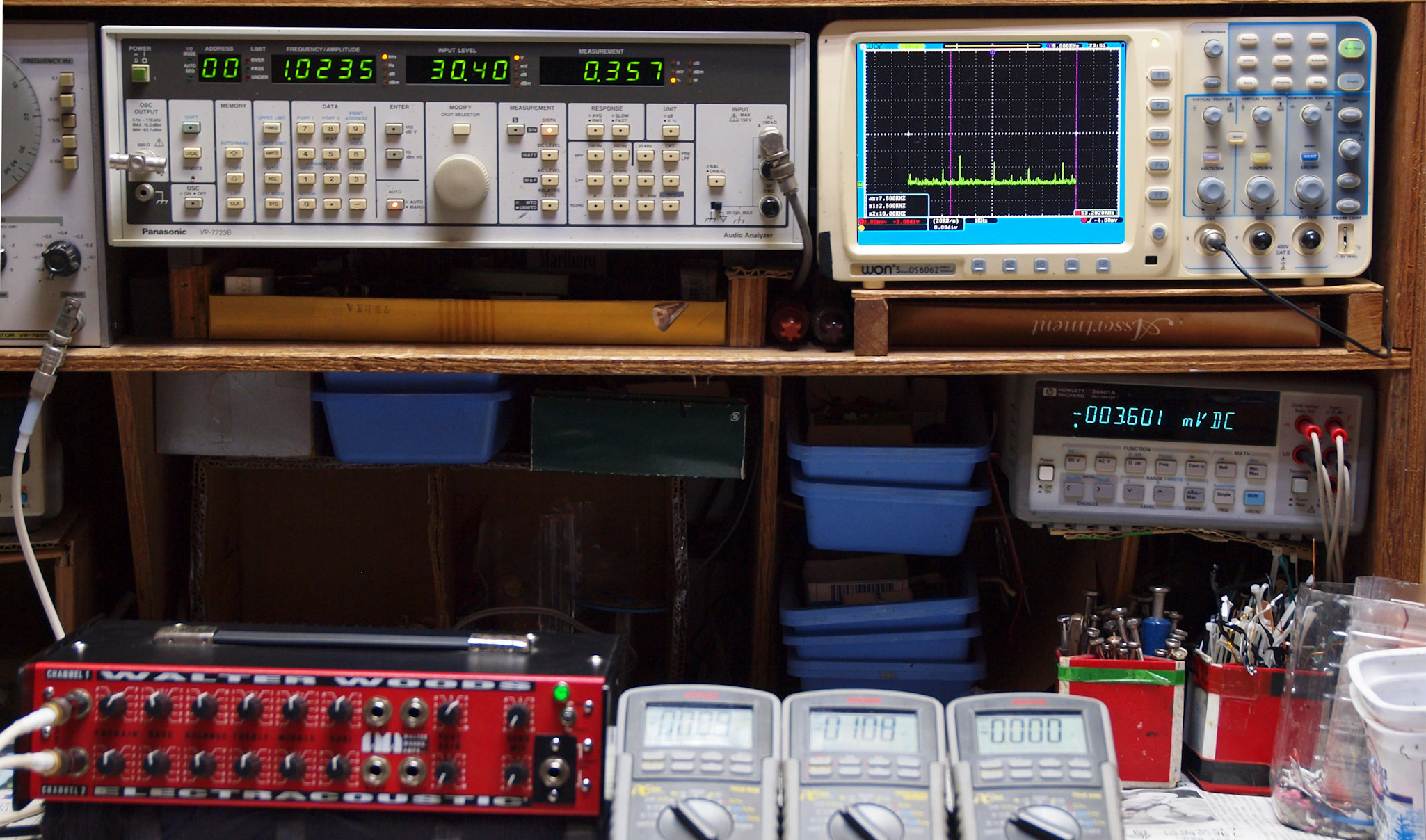

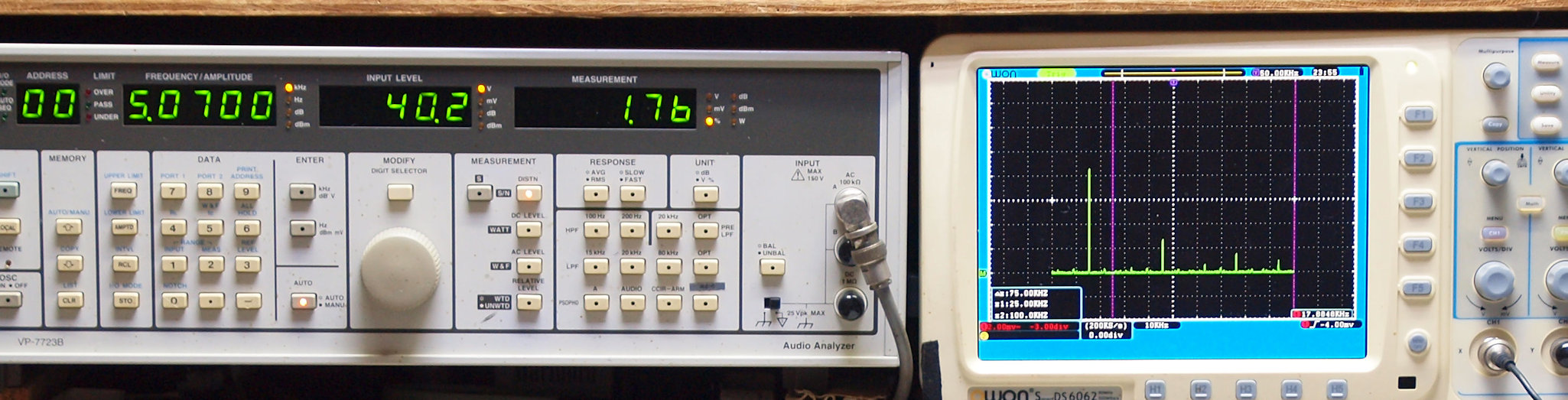

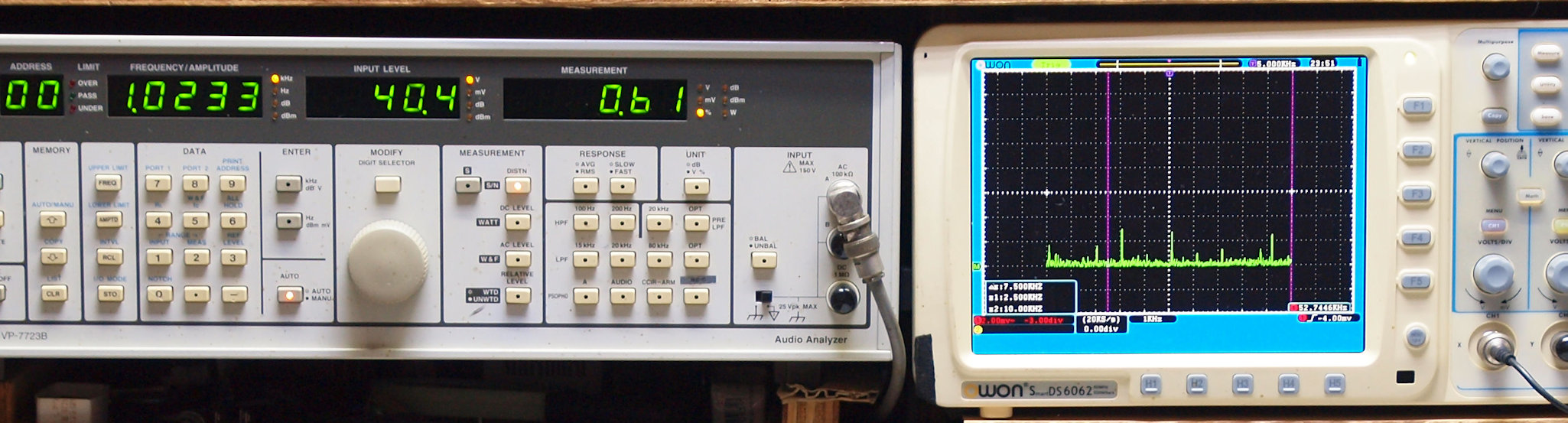

Ｅ０．　出力、歪み調整・測定、電源電圧は１００Ｖにて測定
　　　　「見方」。
　　　中、　ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　右端、　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　左端、　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。
