Marantz DAC−1 修理記録
  2022/8/16持込  8/24完成
A. 修理前の状況
  • Marantz DAC−1 1988年製、電源が入りません。
    オーバーホール修理をお願い致します。


B. 症状、原因

C. 修理状況

D. 使用部品
  • 電解コンデンサー    17個。
    ダイオード        7個。
    フイルムコンデンサー   3個。
    ヒューズホルダー     1個。
    ヒューズ         1個。
    制御リレー        2個。
    電源トランス       1個。
    ヒューズ(ホルダー共) 1組。


E. 調整・測定

F. 上位測定器による調整・測定

G. 修理費  80,000円       オ−バ−ホ−ル修理。

Y. ユーザー宅の設置状況

S. Marantz DAC−1 の仕様(マニアルより)


A. 修理前の状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

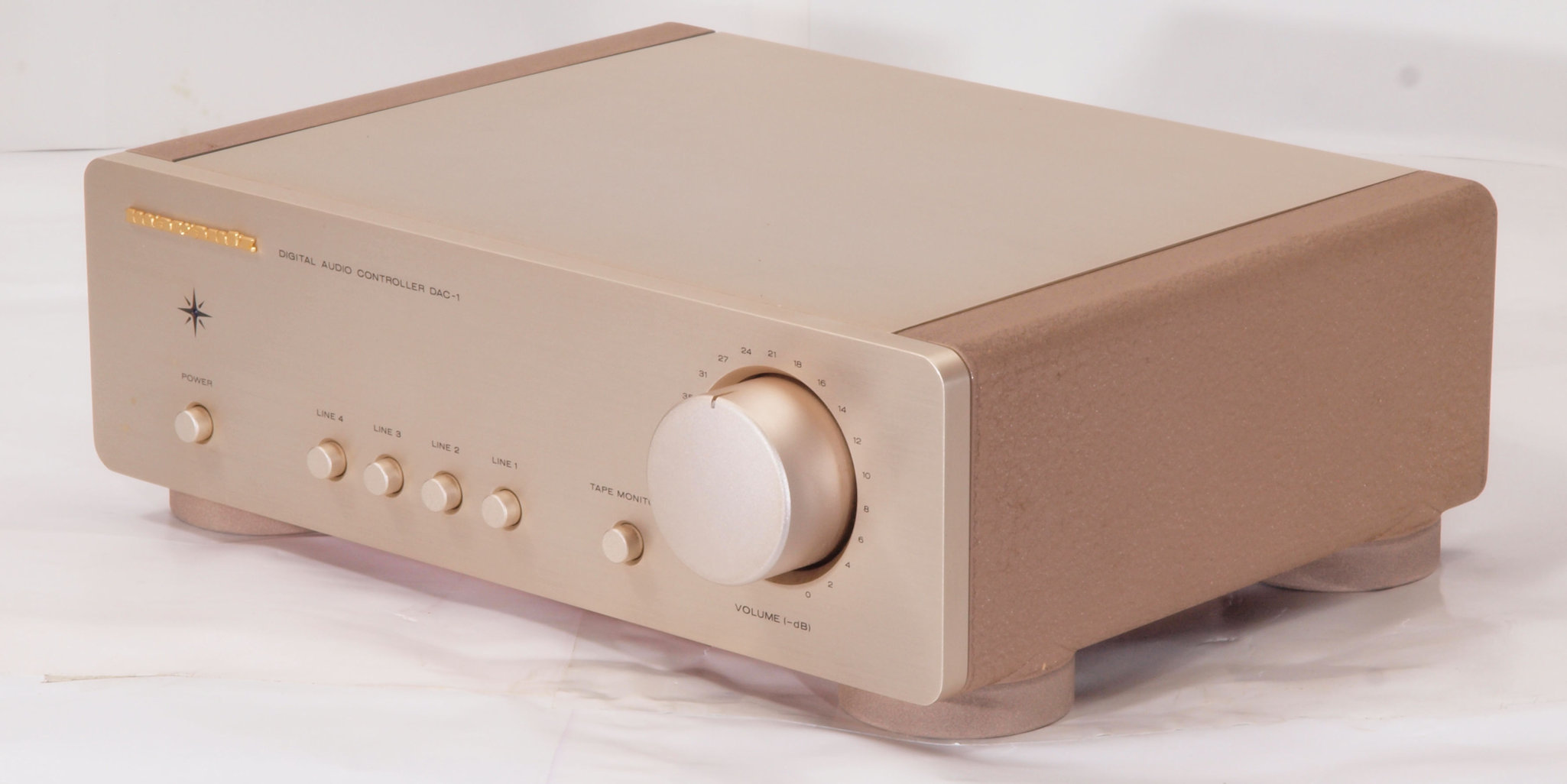

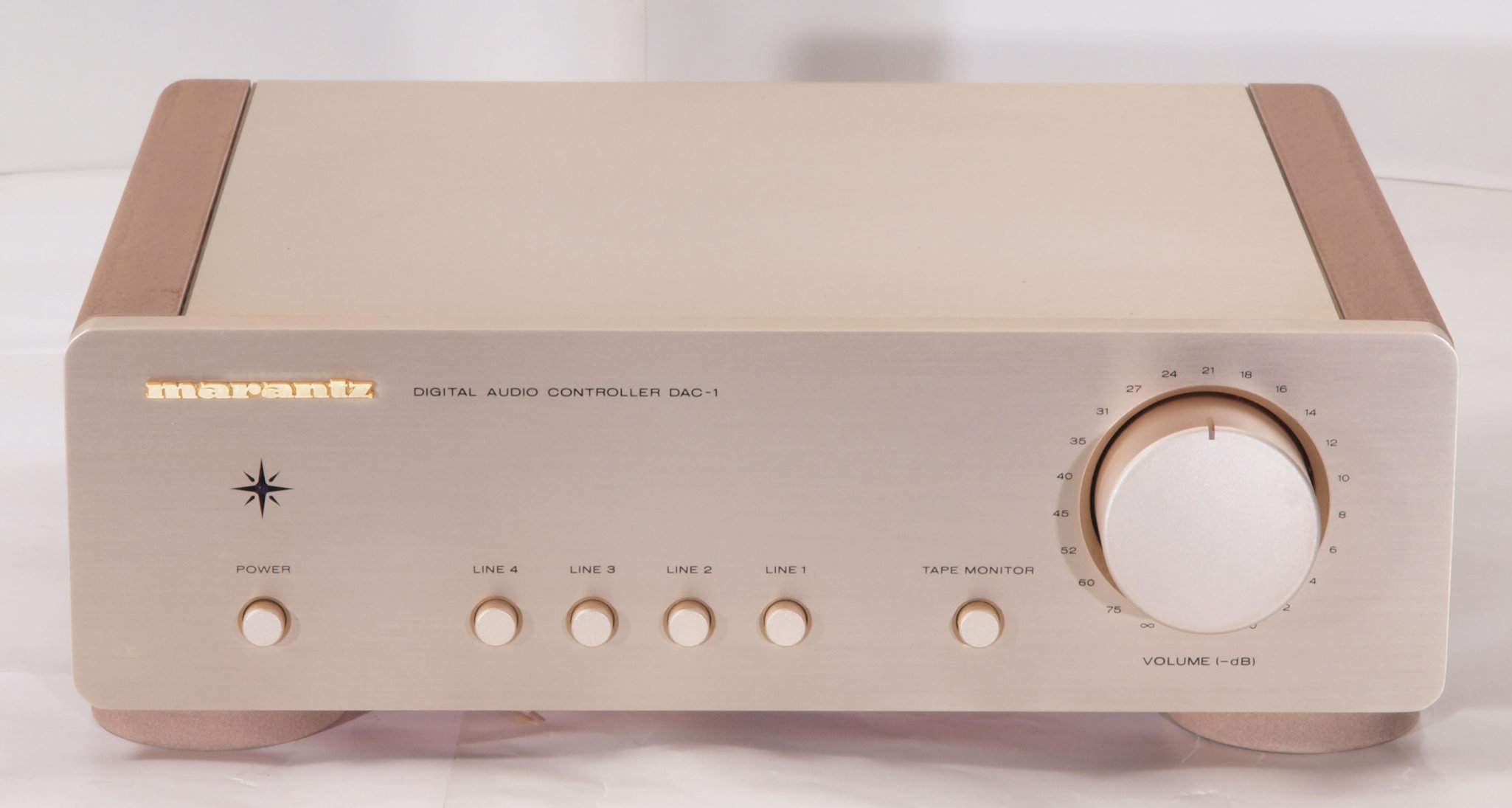

A1. 点検中 前から見る
A2. 点検中 前右から見る
A3. 点検中 後から見る
A4. 点検中 後左から見る

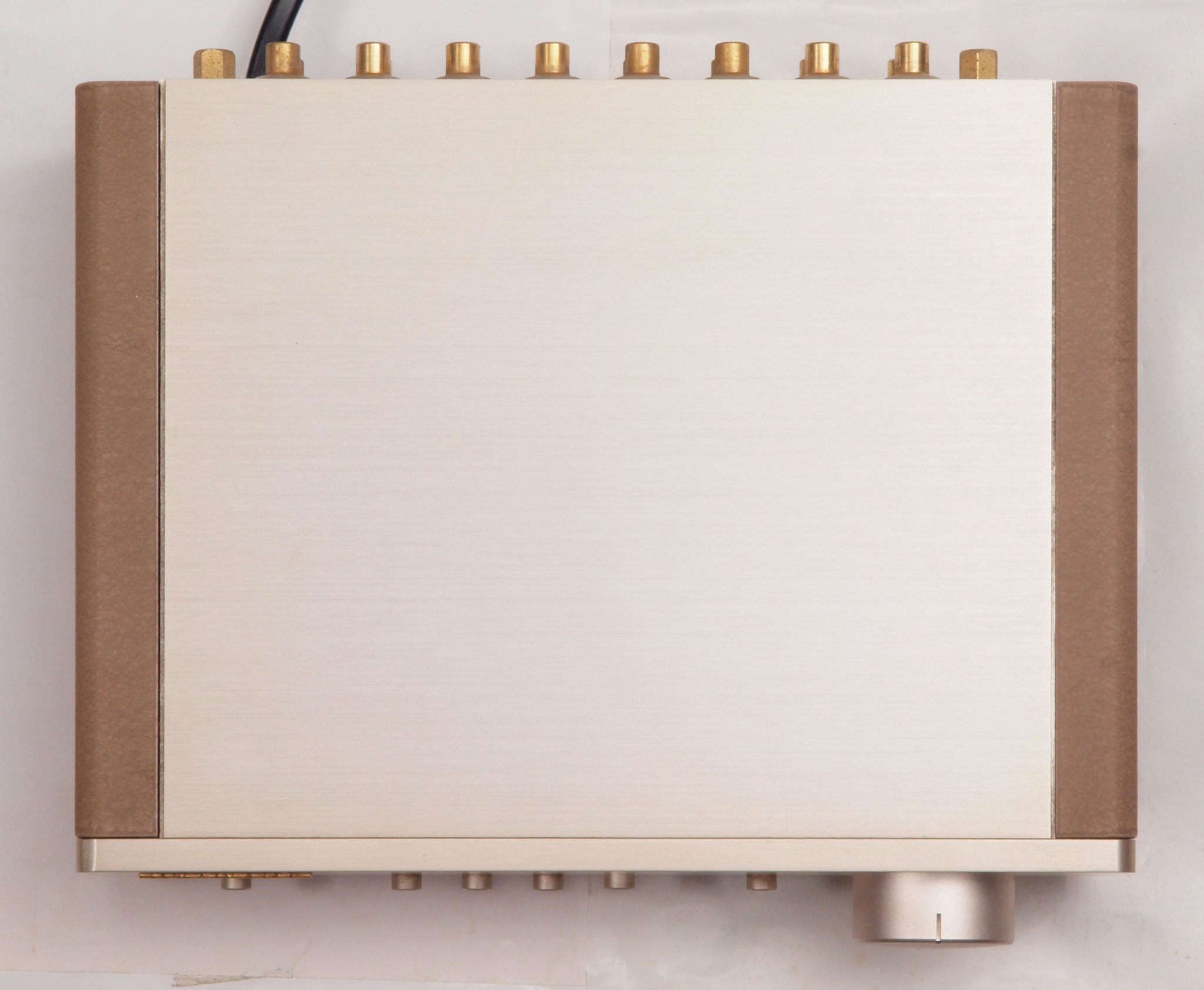

A5. 点検中 上から見る
A6. 点検中 上下蓋(カバー)を外し、上から見る。

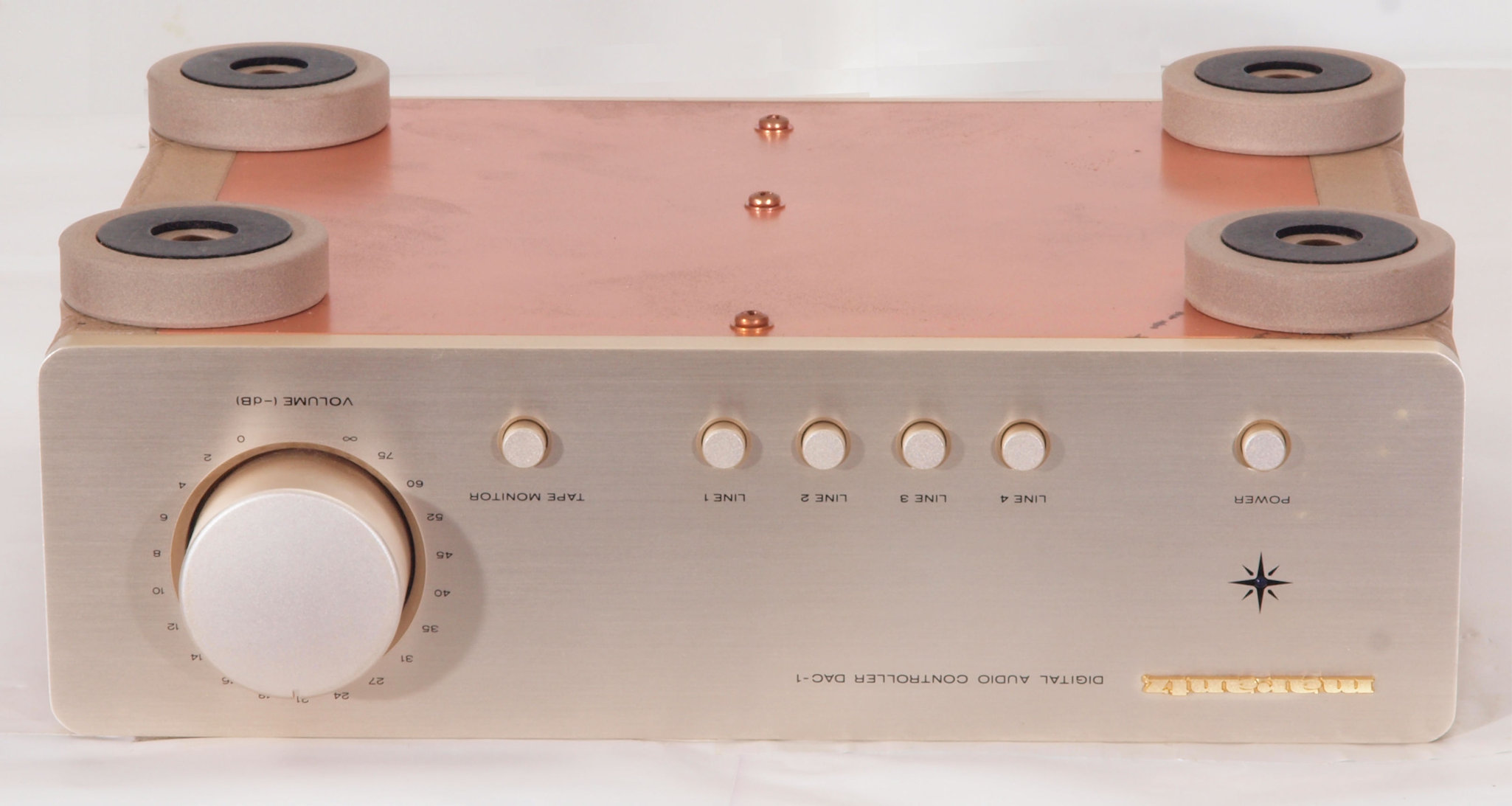

A7. 点検中 下前から見る

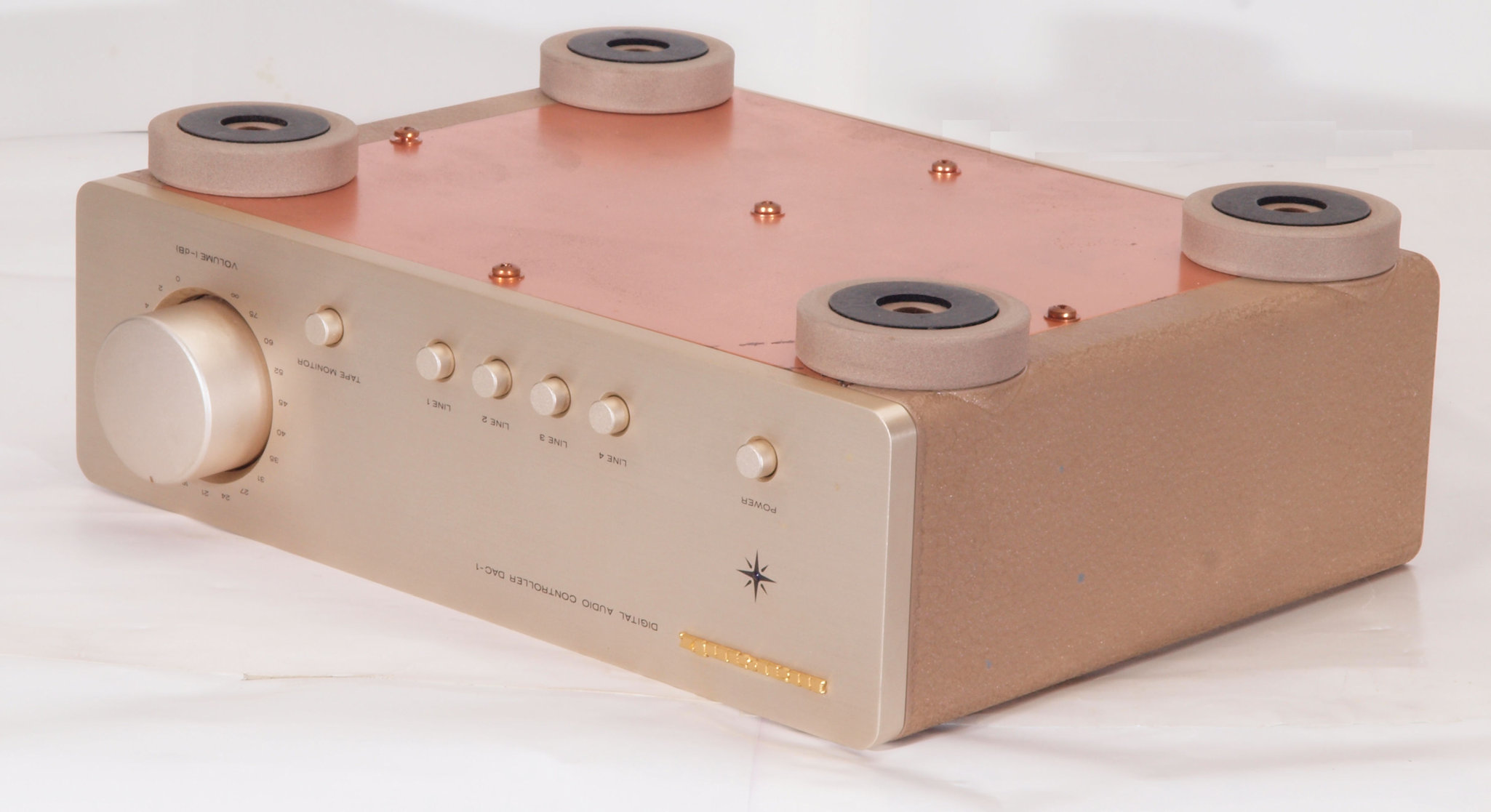

A8. 点検中 下前左から見る

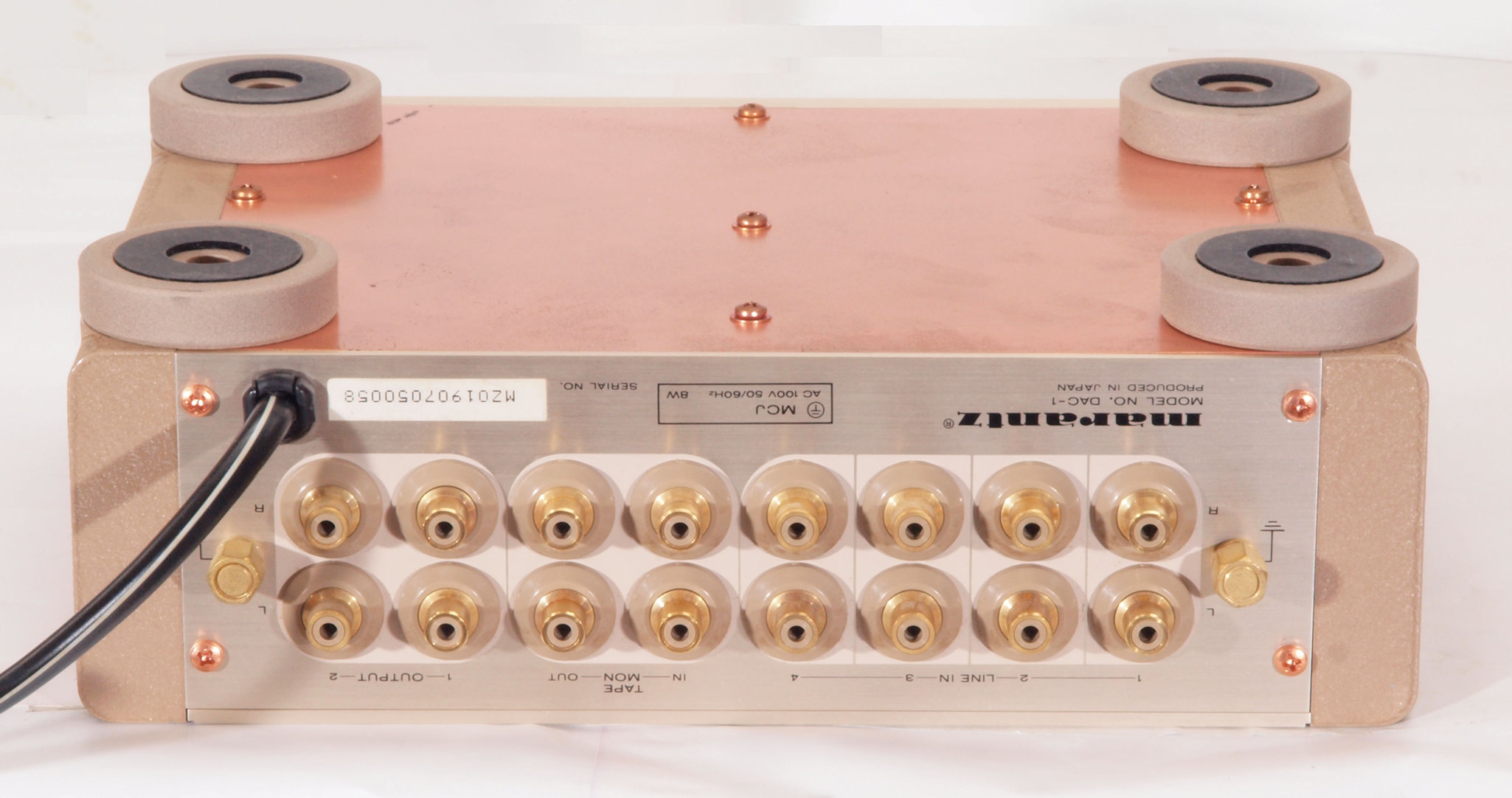

A9. 点検中 下後から見る
A10. 点検中 下後右から見る

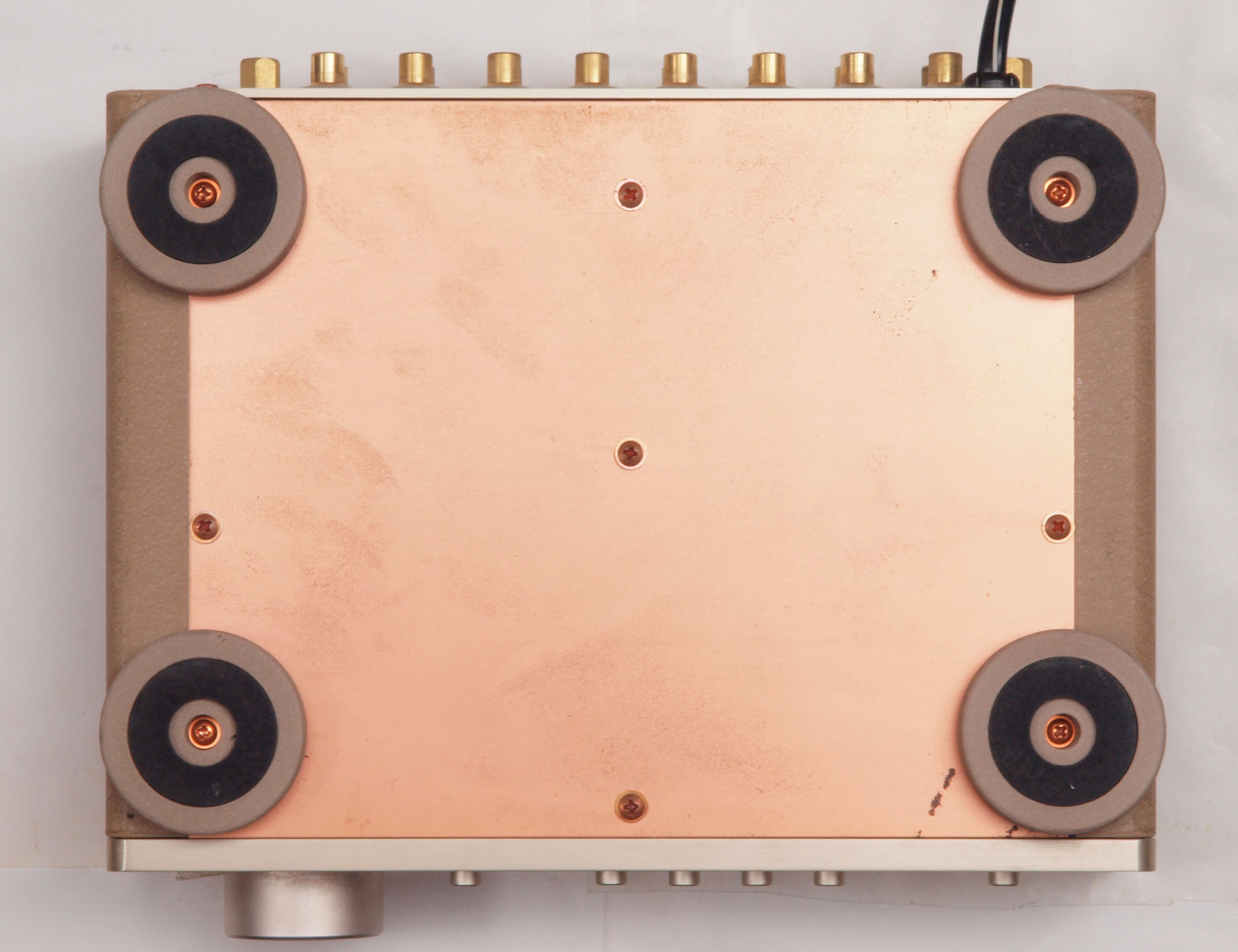

A11. 点検中 下から見る

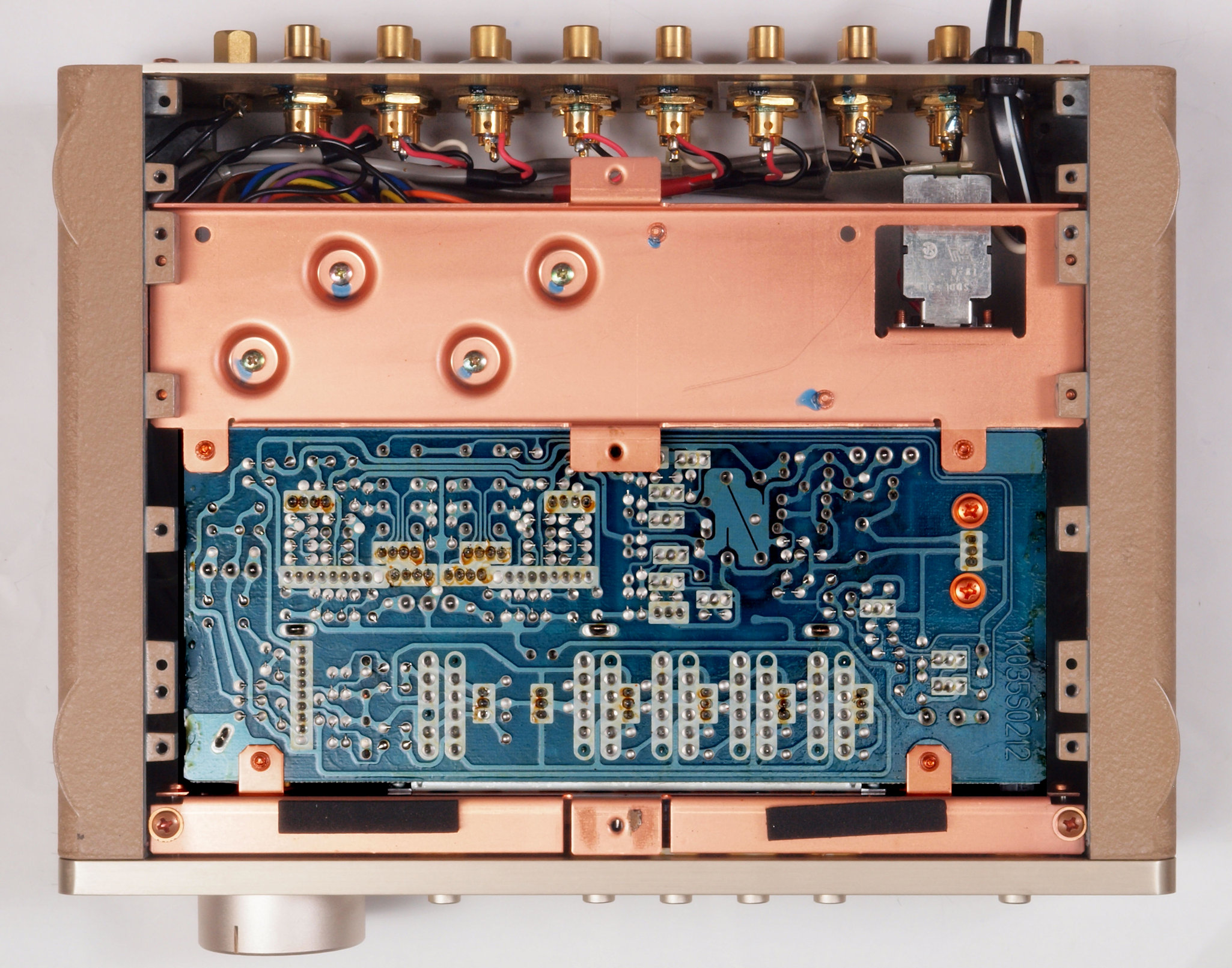

A12. 点検中  上下蓋(カバー)を外し、下から見る。

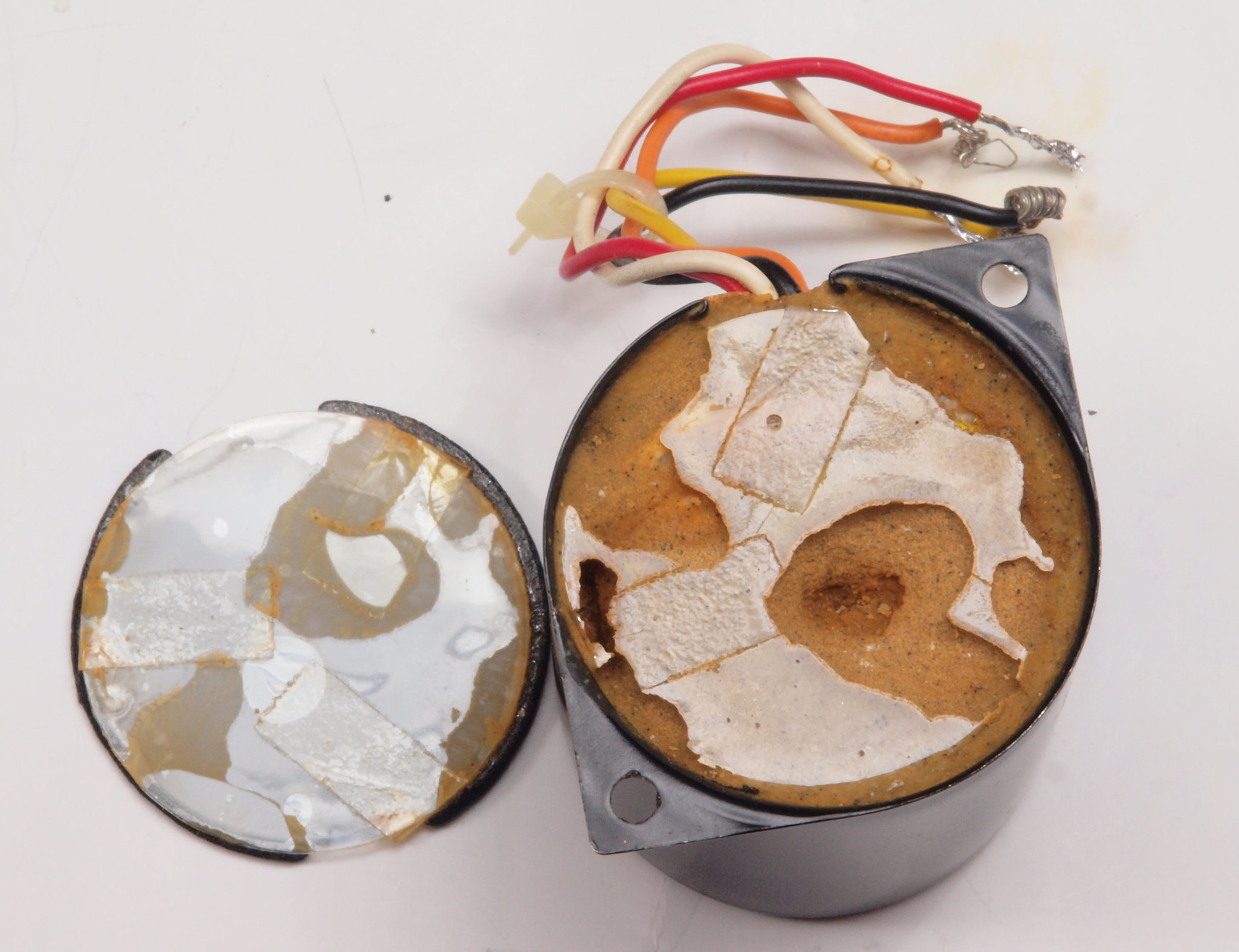

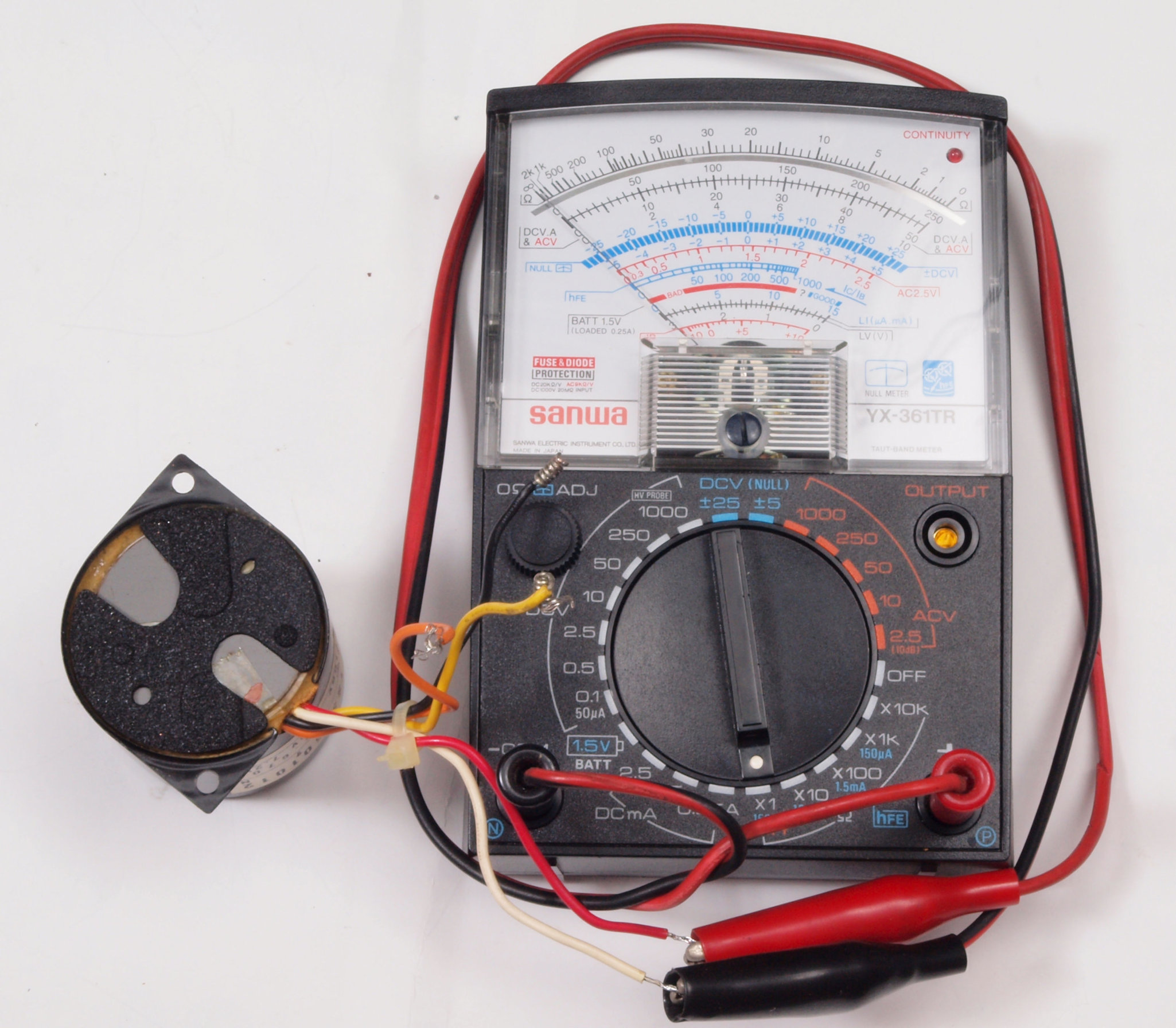

A21. 点検中 電源トランス1次巻線断線。
A22. 点検中  電源トランス下から見る。 自己固着型プラスチックなので、トランス取り出しは大変。

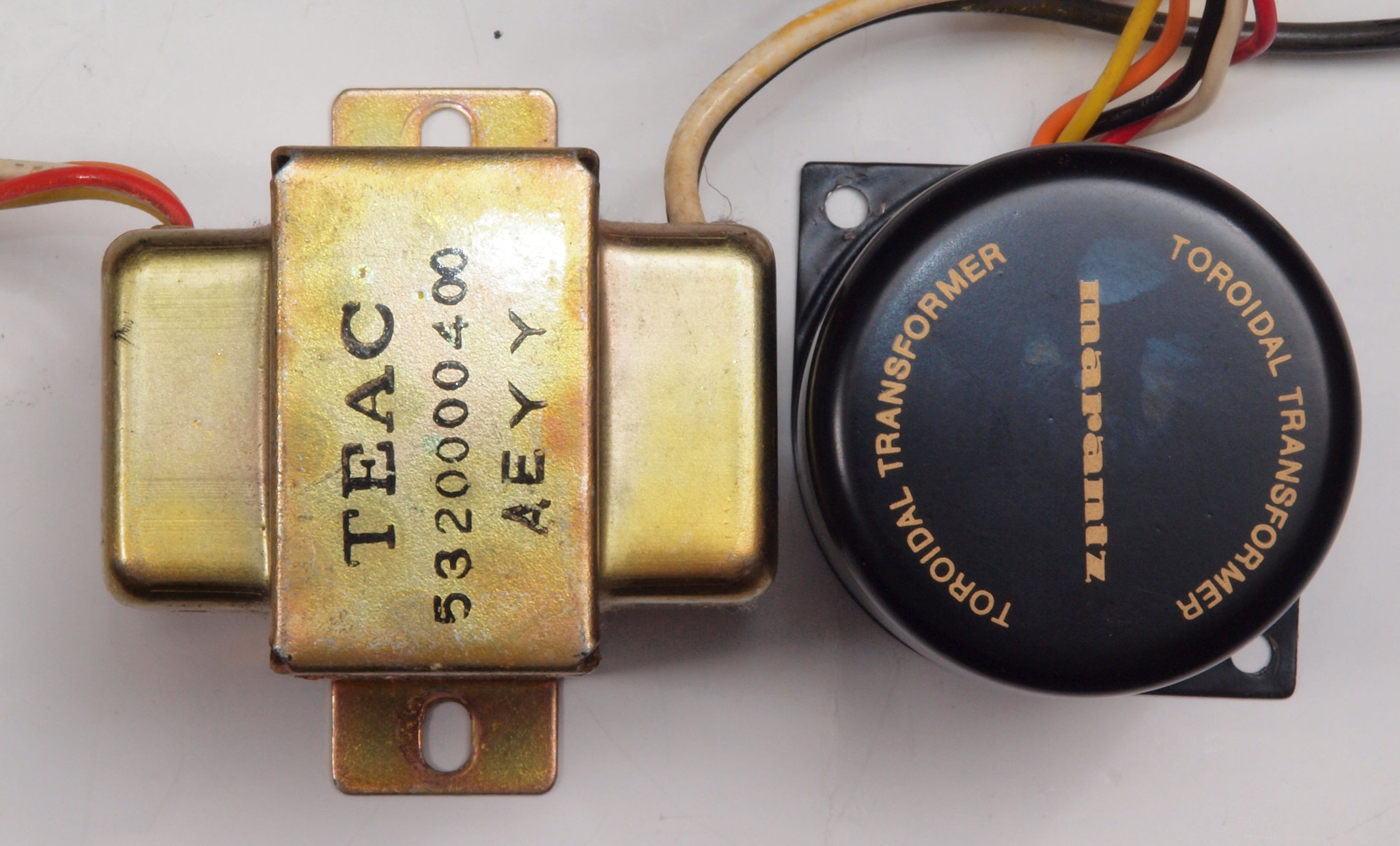

A23. 点検中  電源トランス比較。 左=交換する物、右=付いていた物。十分な容量があり、取り付けビス間隔も同じ!

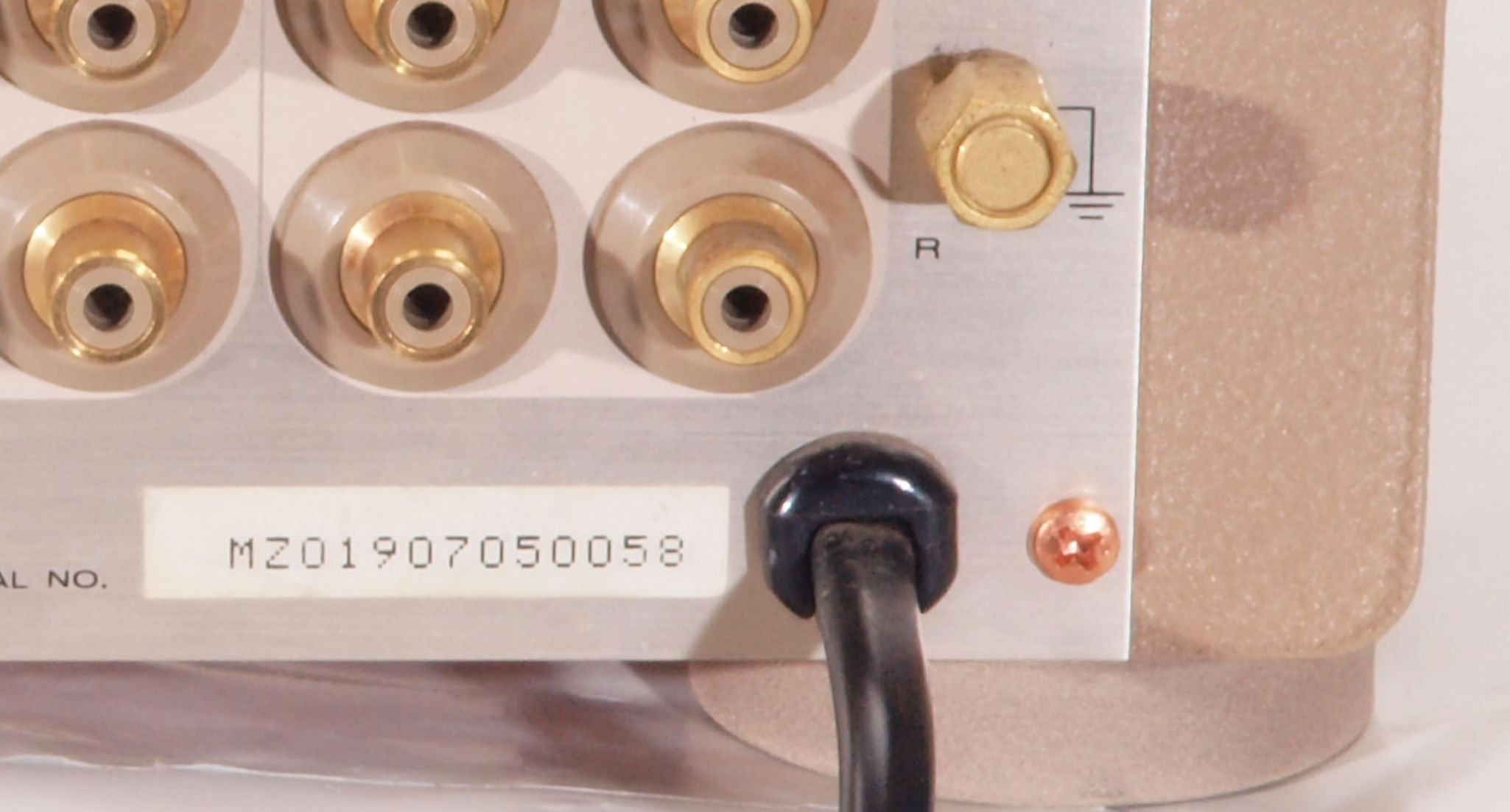

A31. 点検中 電源コード取り付け。場所が取れず3Pインレット取付不可。

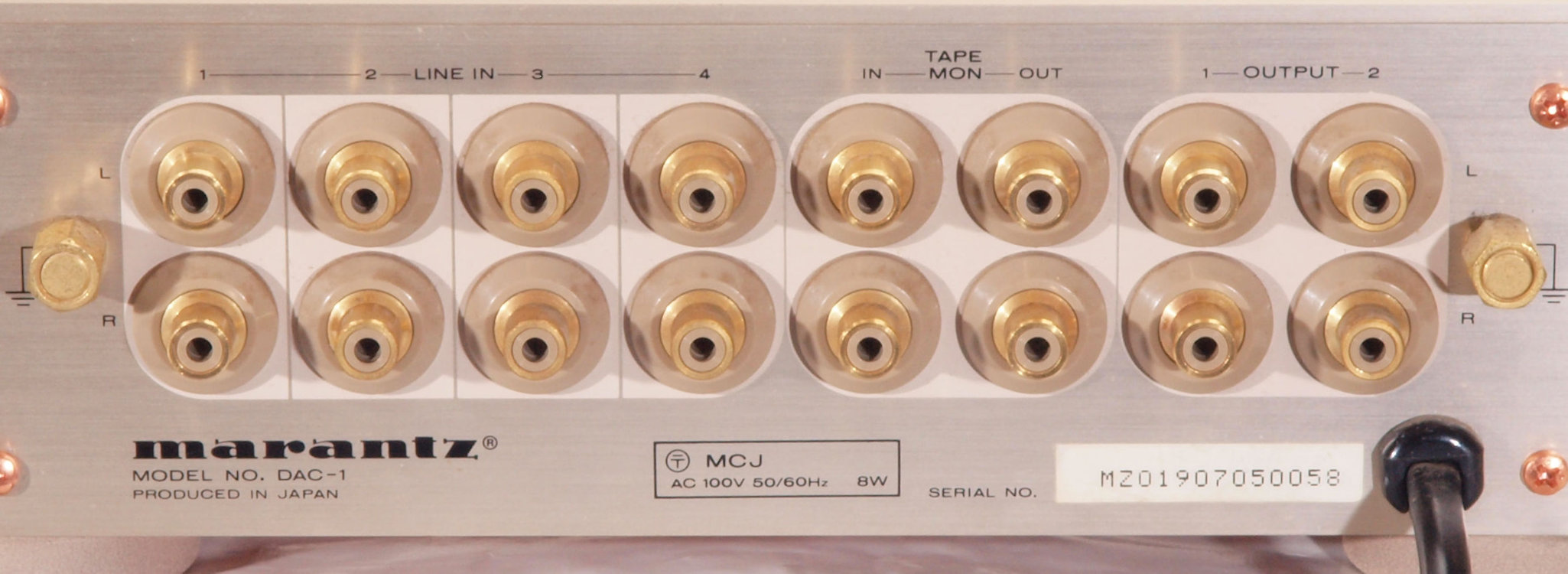

A41. 点検中 入出力RCA端子。大きく丈夫なので交換不用。
C. 修理状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

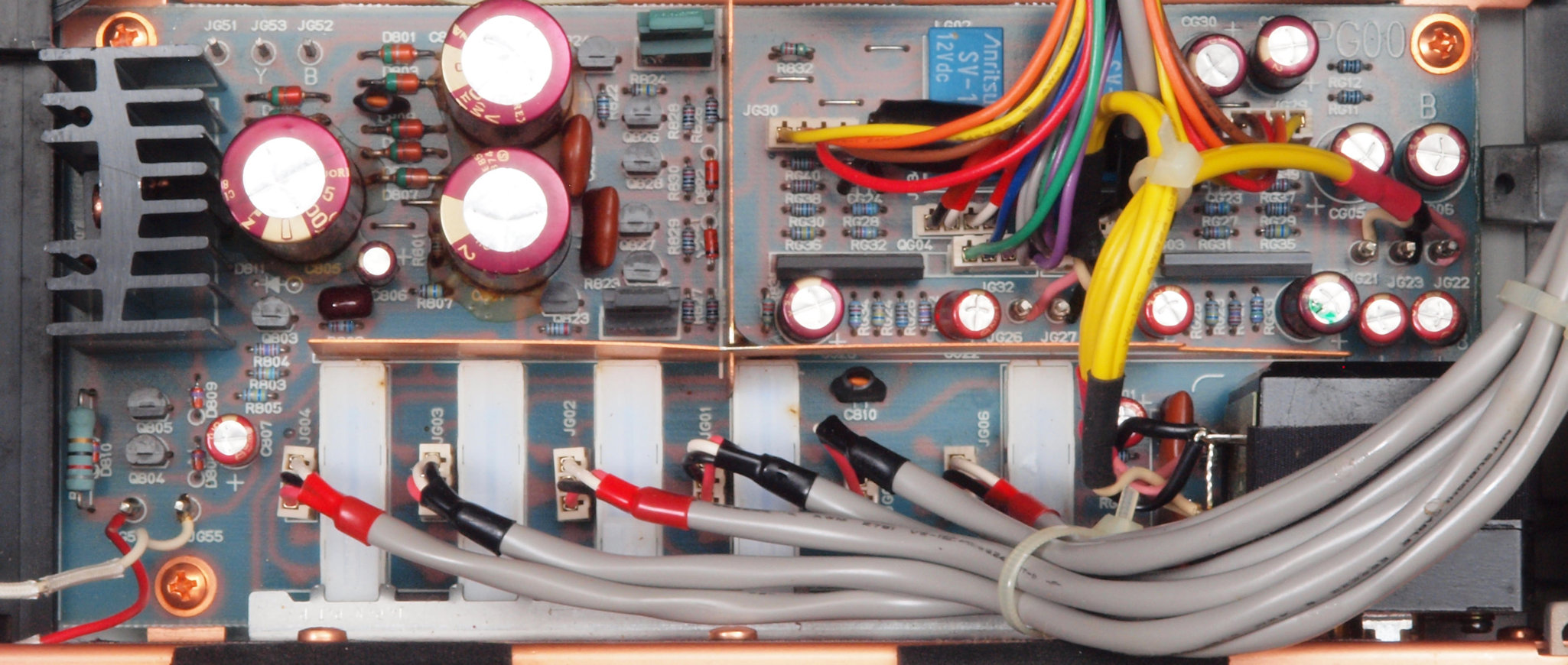

C11. 修理前 基板。

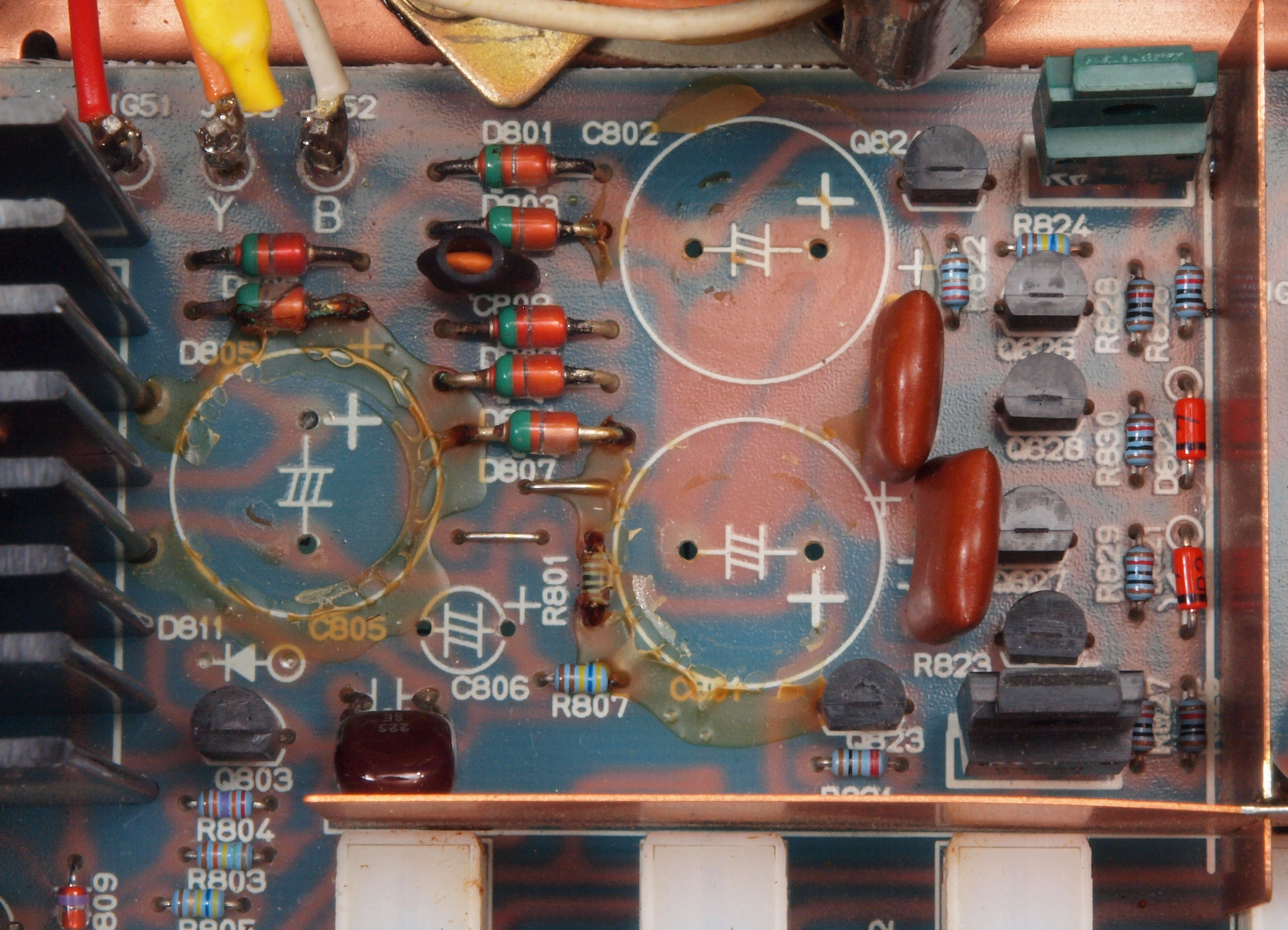

C112. 修理中 基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
C113. 修理後 基板。 電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

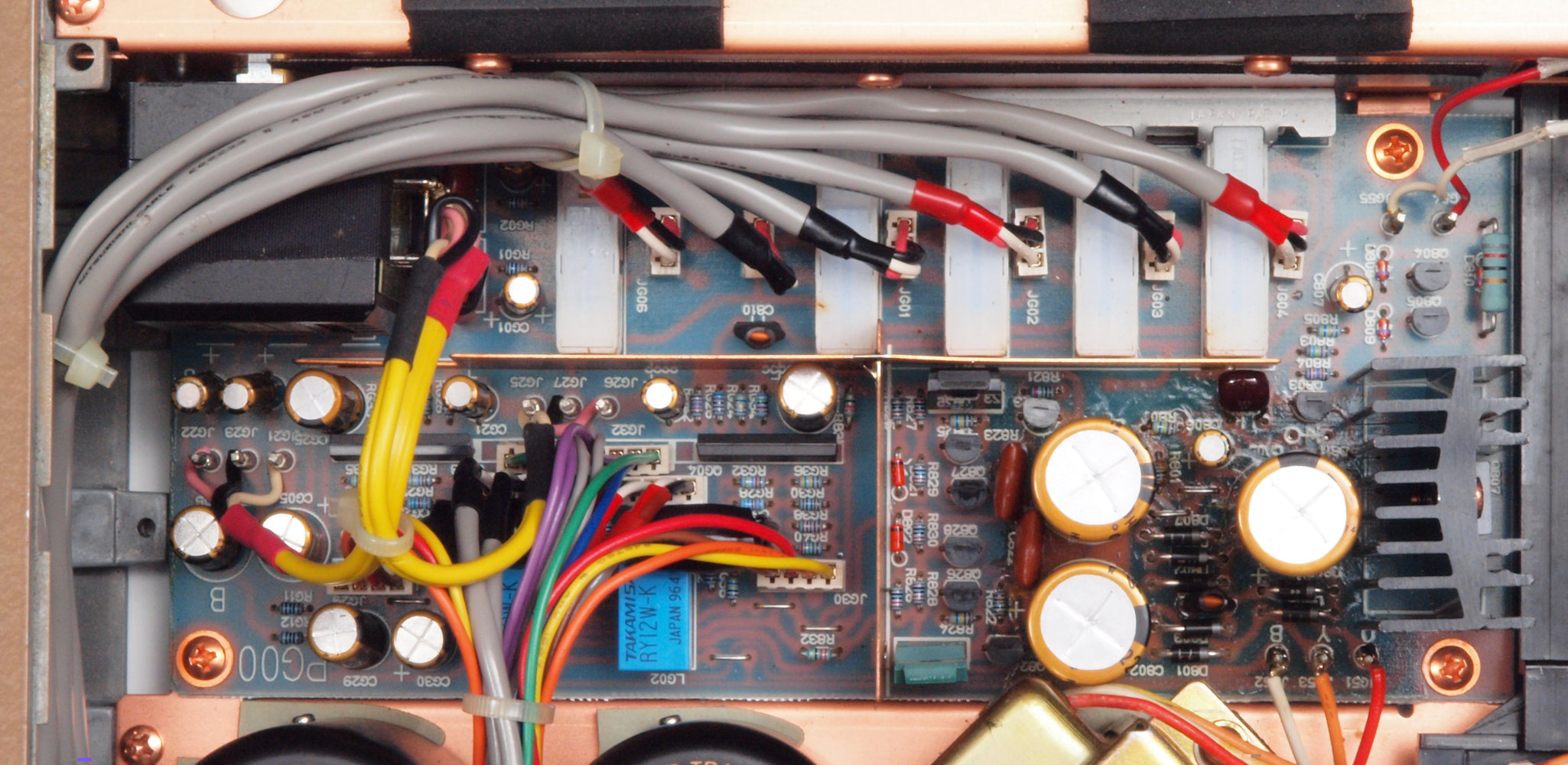

C12. 修理後 基板。 制御リレー2個、電解コンンサー17個、整流ダイオード8個交換。

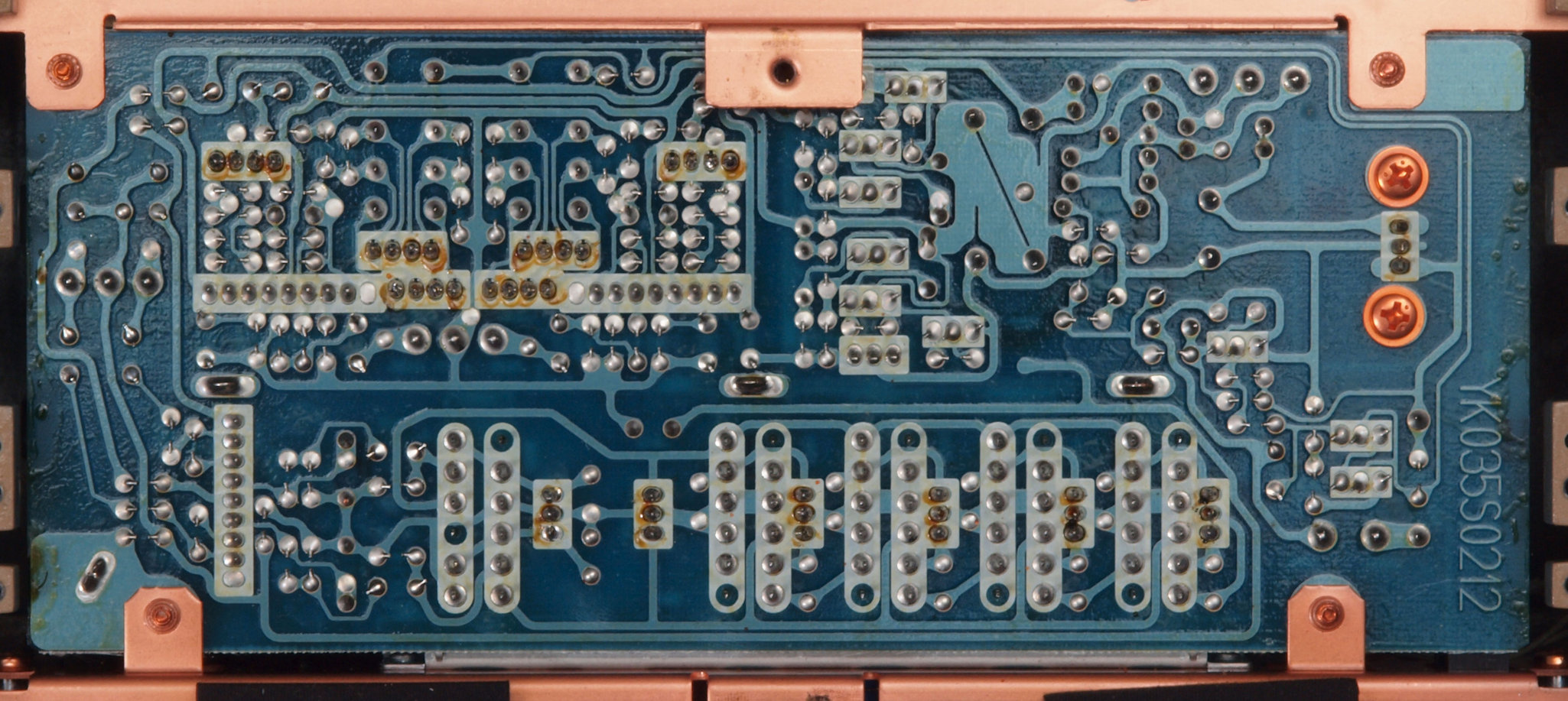

C13. 修理前 基板裏

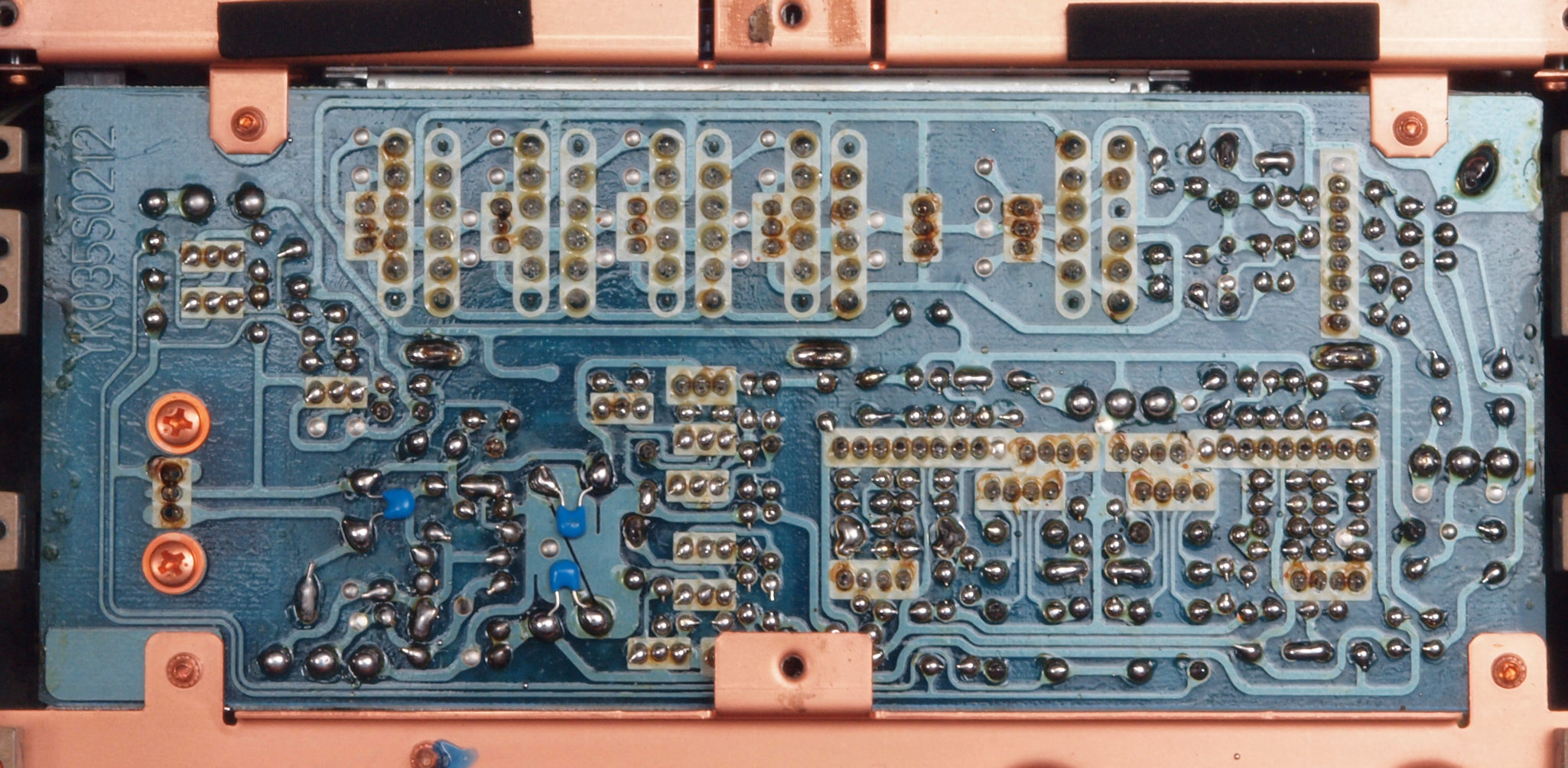

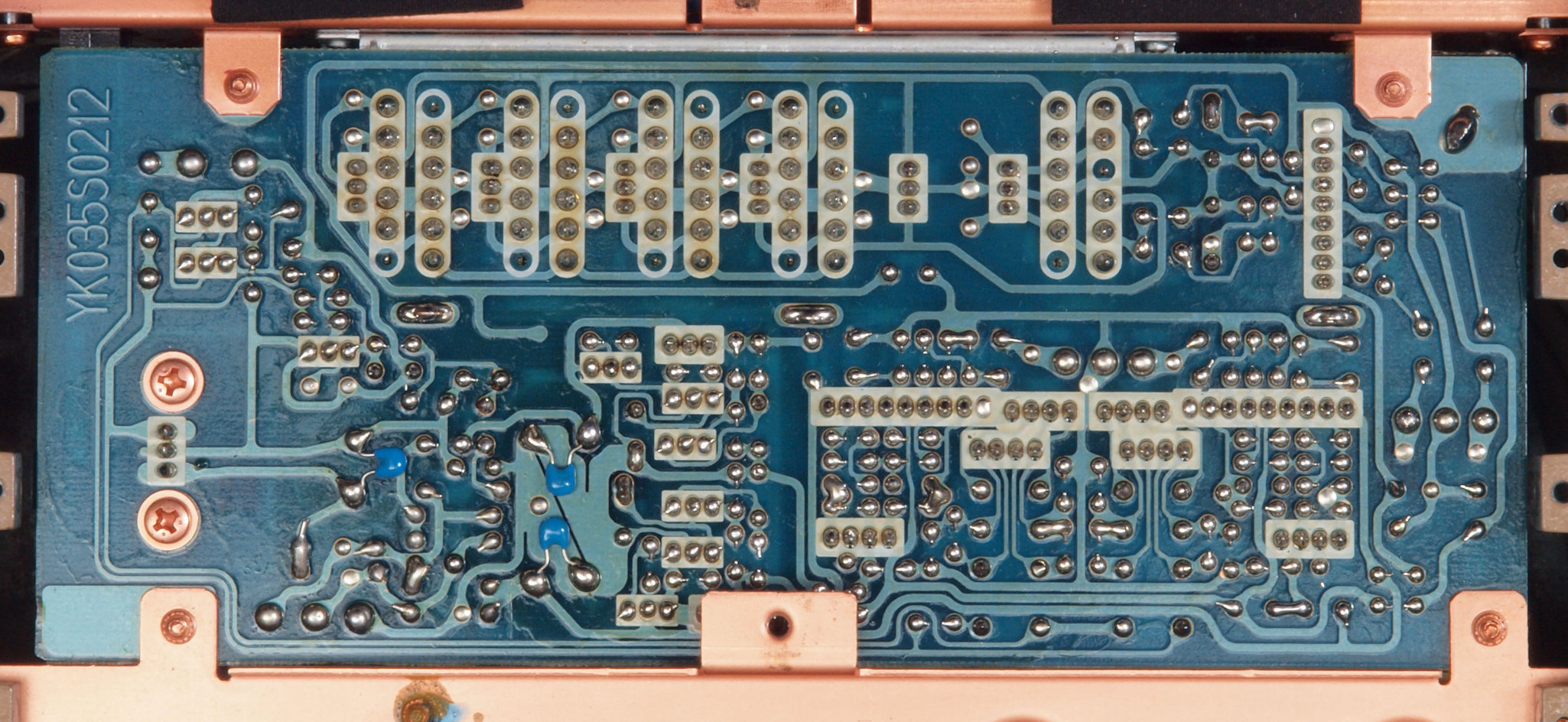

C14. 修理(半田補正)後 基板裏 全半田やり直す。 セラミックコンデンサー3個追加。
C15. 完成基板裏。 不要なフラックスを取り、コート液を塗布。
C21. 修理後 電源トランス交換。止めビス穴もぴったり合う。

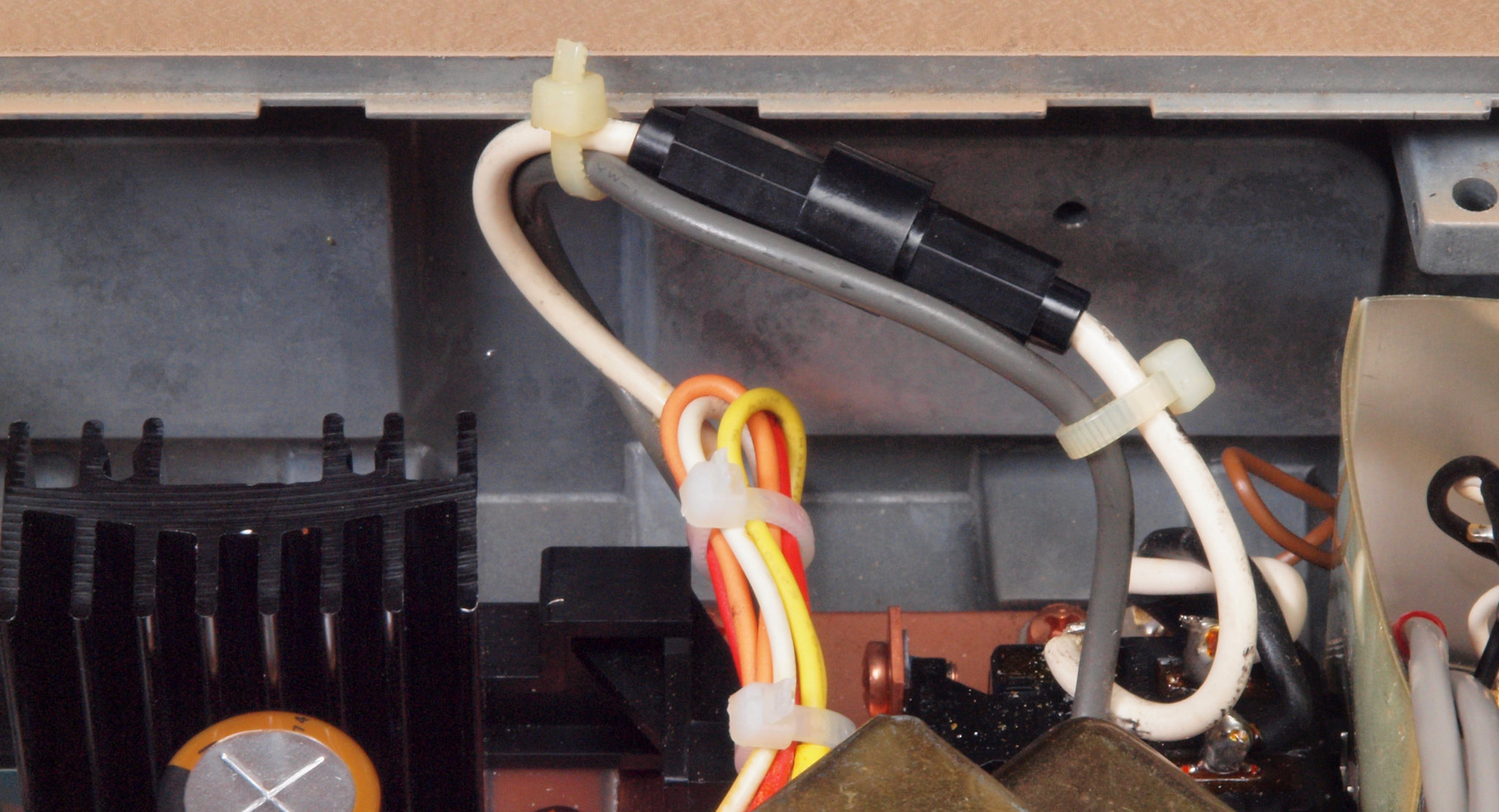

C31. 修理後 ヒューズ増設。

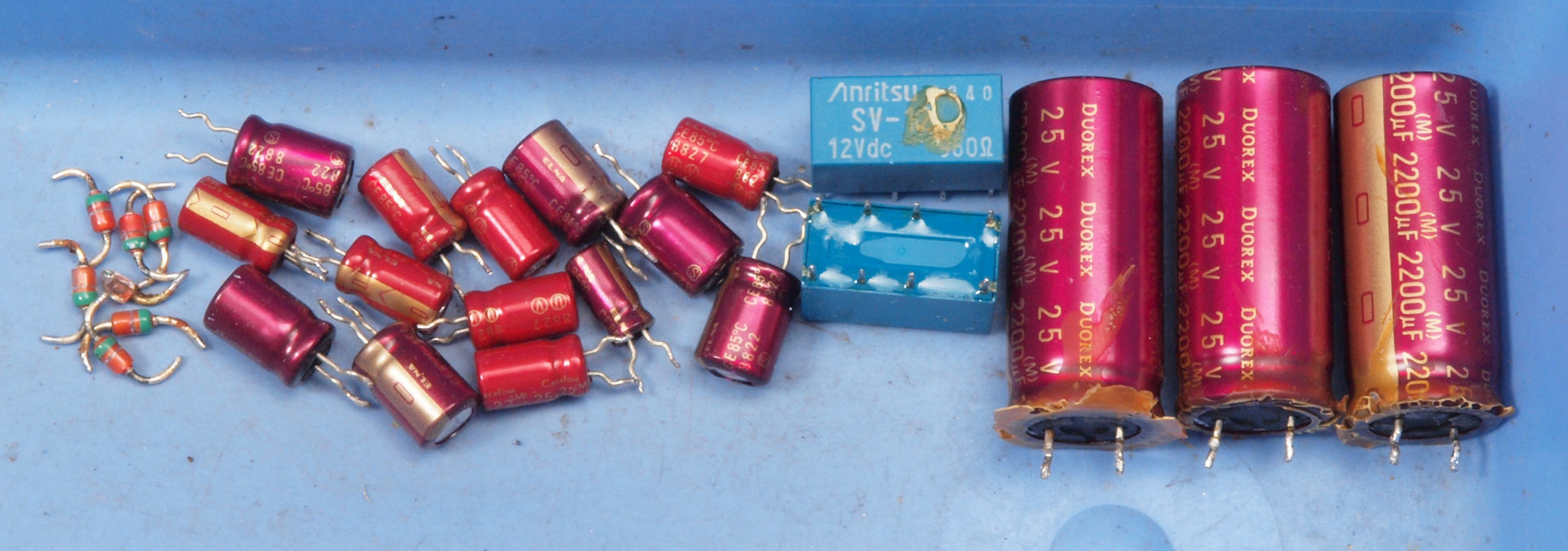

C41. 交換部品

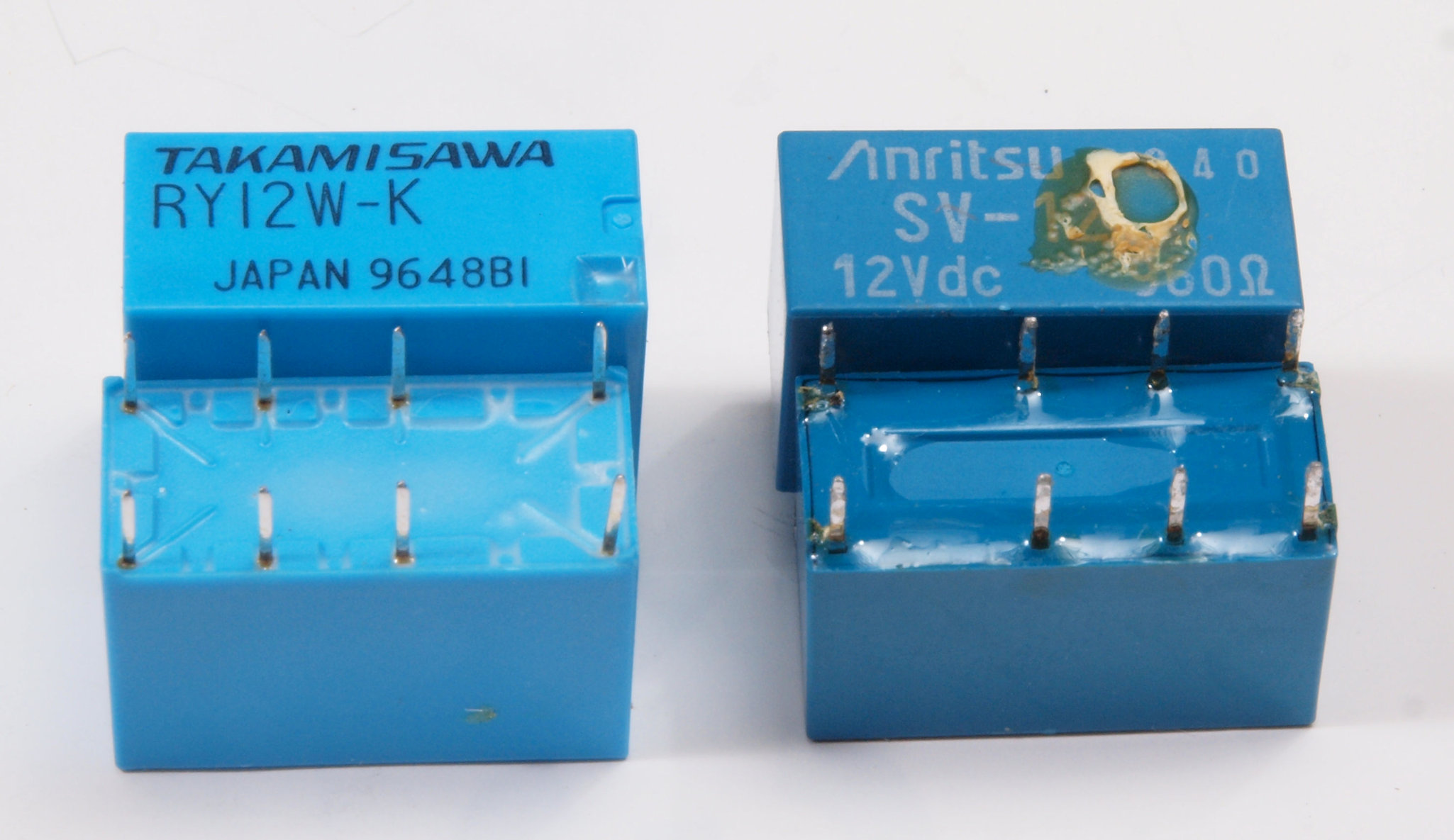

C42. 交換部品、制御リレー。 左=交換する密閉型、右=付いている物。
C51. 修理前 上から見る
C52. 修理後 上から見る
C53. 修理前 下から見る
C54. 修理後 下から見る
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

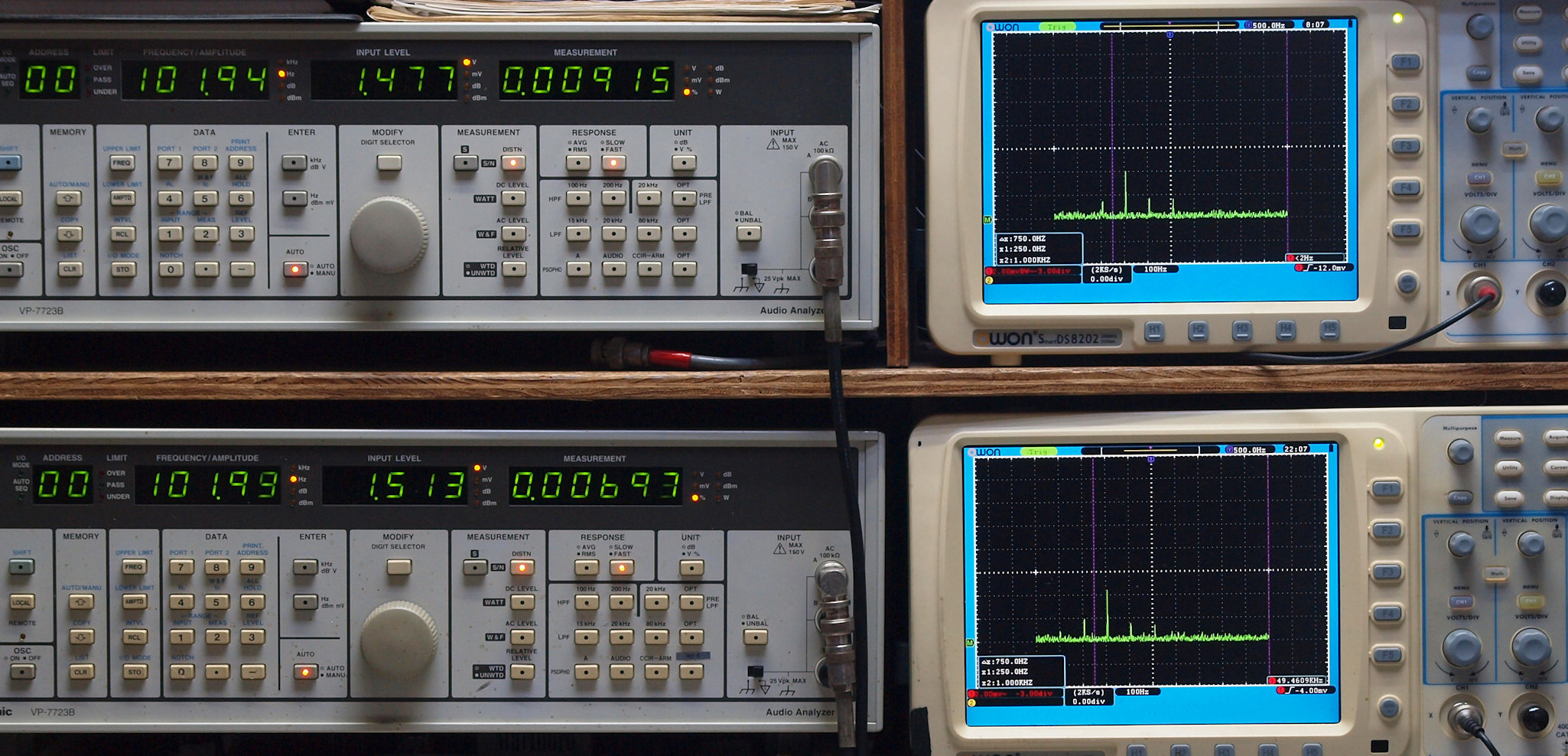

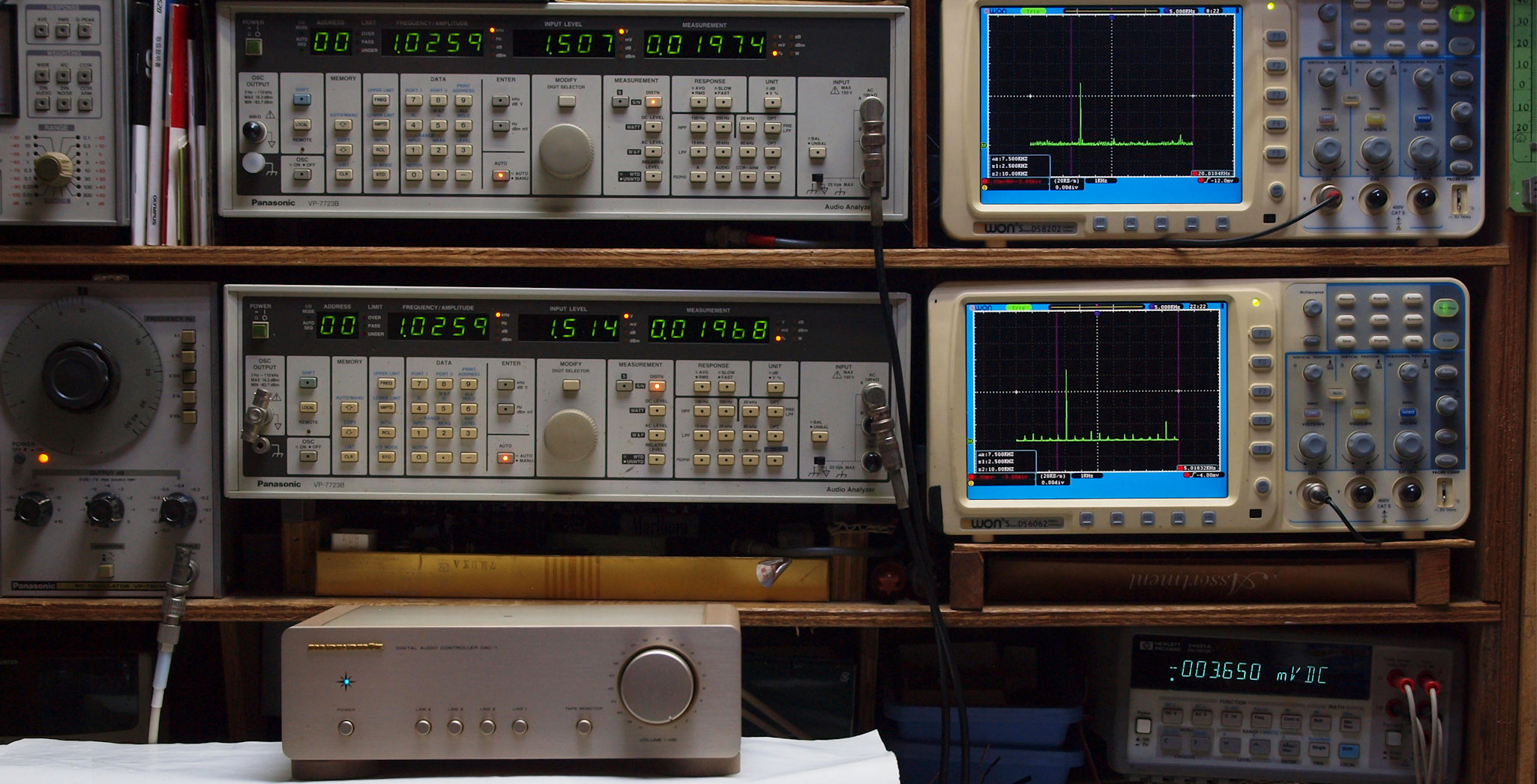

E0. 出力・歪み率測定・調整。
    「見方」。
   上段中 右側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
E11. Line1_50Hz入力、R側出力電圧=1.5V、 0.00900%歪み。
                   L側出力電圧=1.5V、 0.00673%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E12. Line1_100Hz入力、R側出力電圧=1.5V、 0.00915%歪み。
                    L側出力電圧=1.5V、 0.00697%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E13. Line1_500Hz入力、R側出力電圧=1.5V、 0.0154%歪み。
                    L側出力電圧=1.5V、 0.0142%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

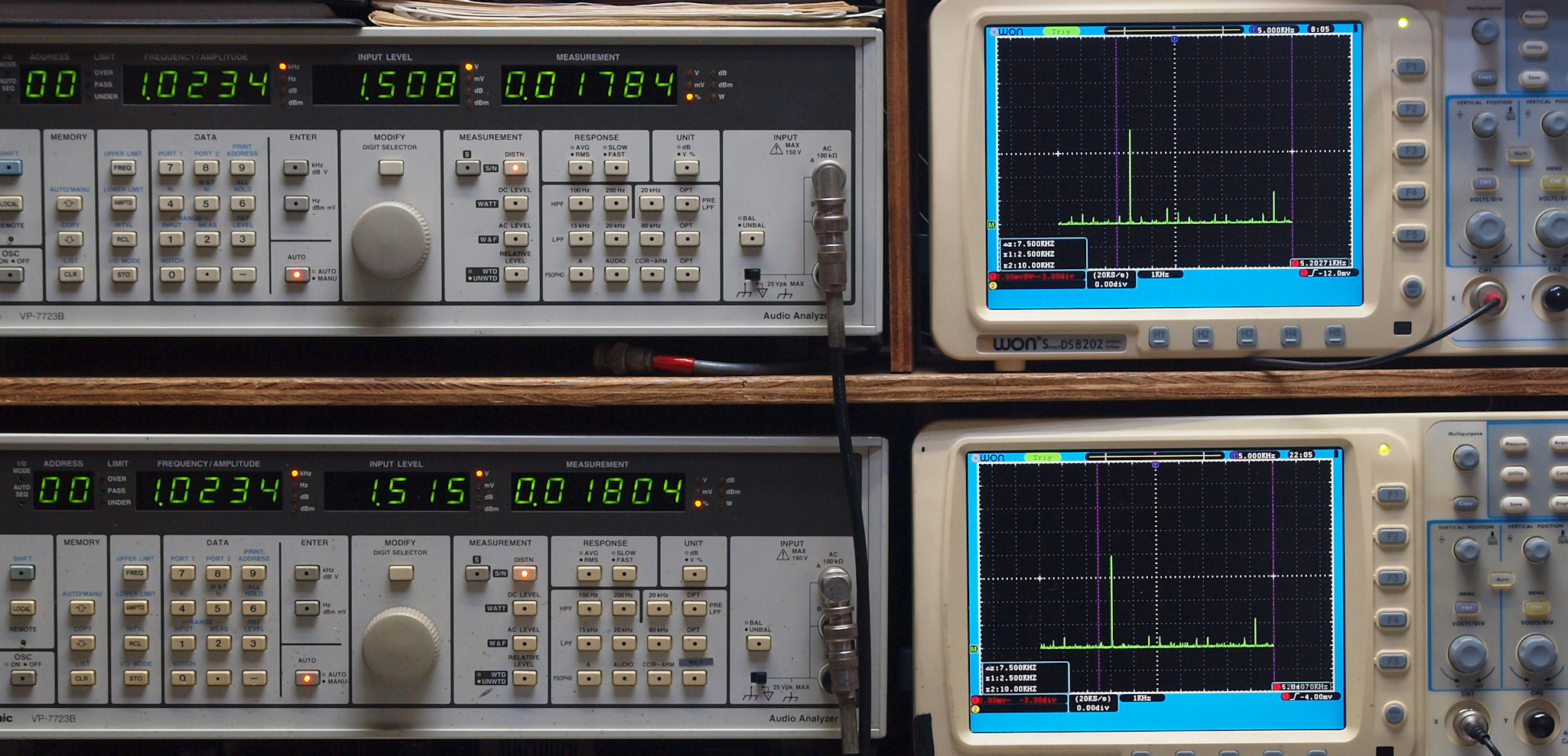

E14. Line1_1kHz入力、R側出力電圧=1.5V、 0.01784%歪み。
                   L側出力電圧=1.5V、 0.01804%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

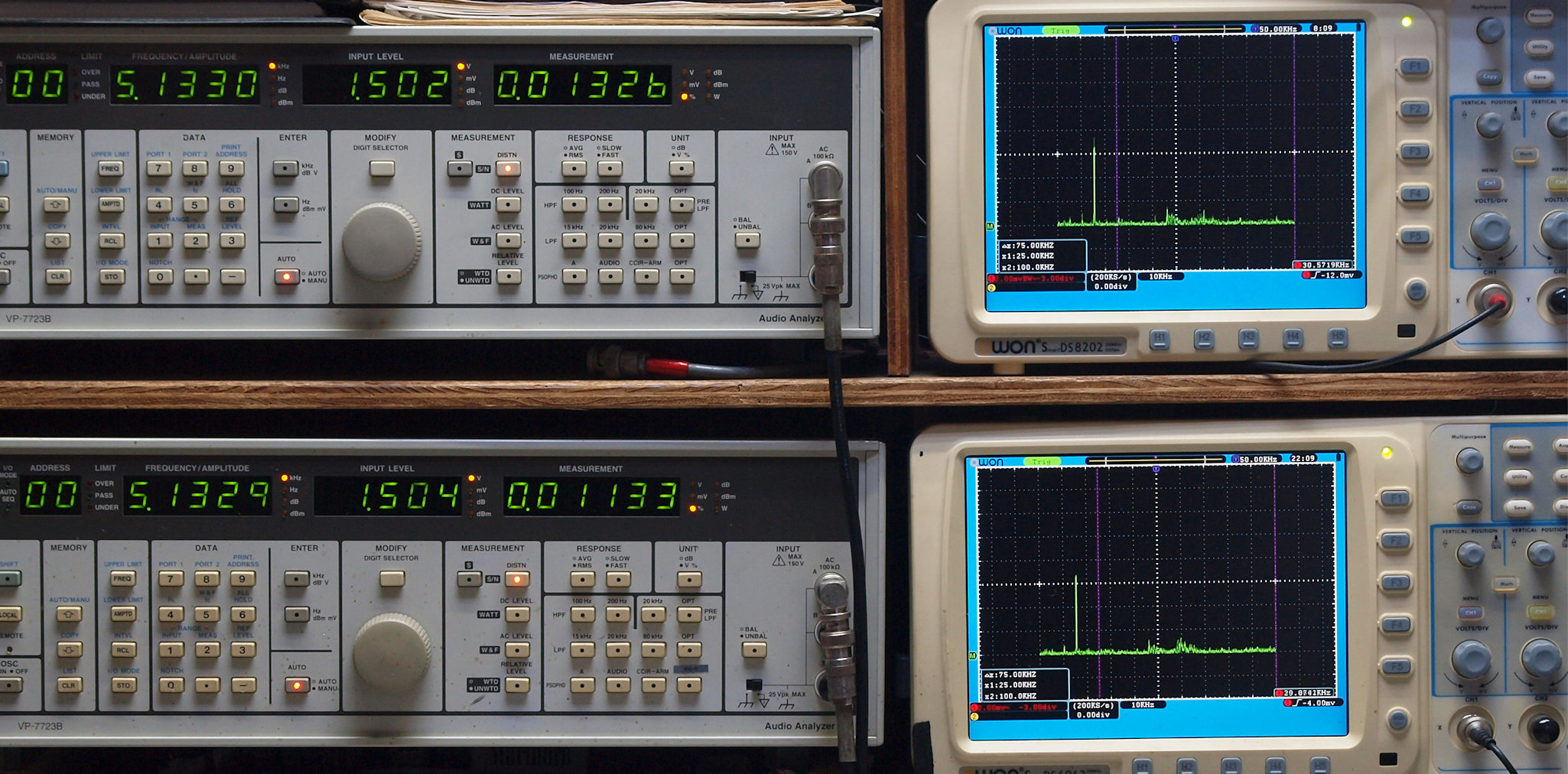

E15. Line1_5kHz入力、R側出力電圧=1.5V、 0.01326%歪み。
                  L側出力電圧=1.5V、 0.01133%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

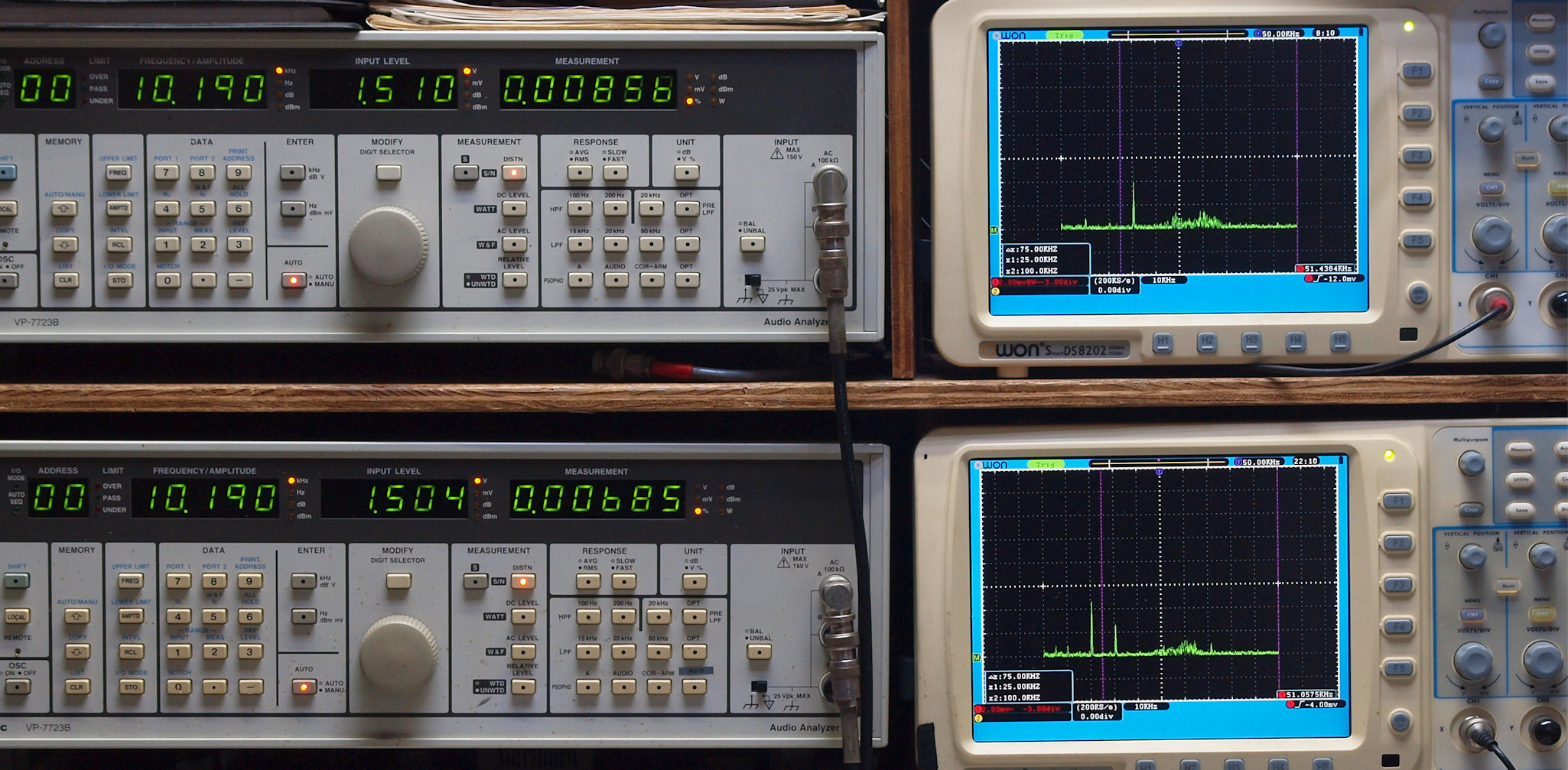

E16. Line1_10kHz入力、R側出力電圧=1.5V、 0.00856%歪み。
                    L側出力電圧=1.5V、 0.00685%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

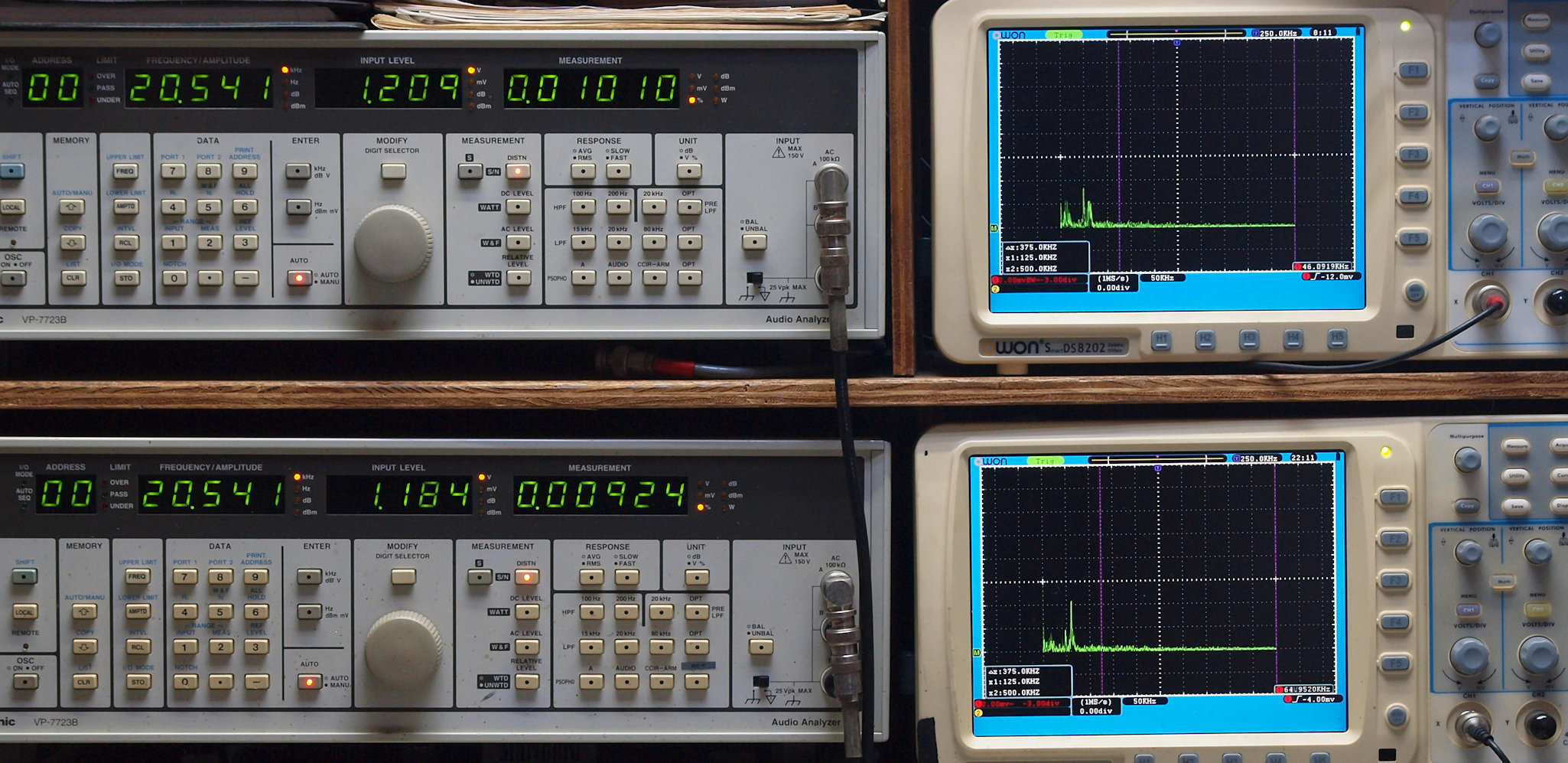

E17. Line1_20kHz入力、R側出力電圧=1.2V、 0.01010%歪み。
                    L側出力電圧=1.2V、 0.00924%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。

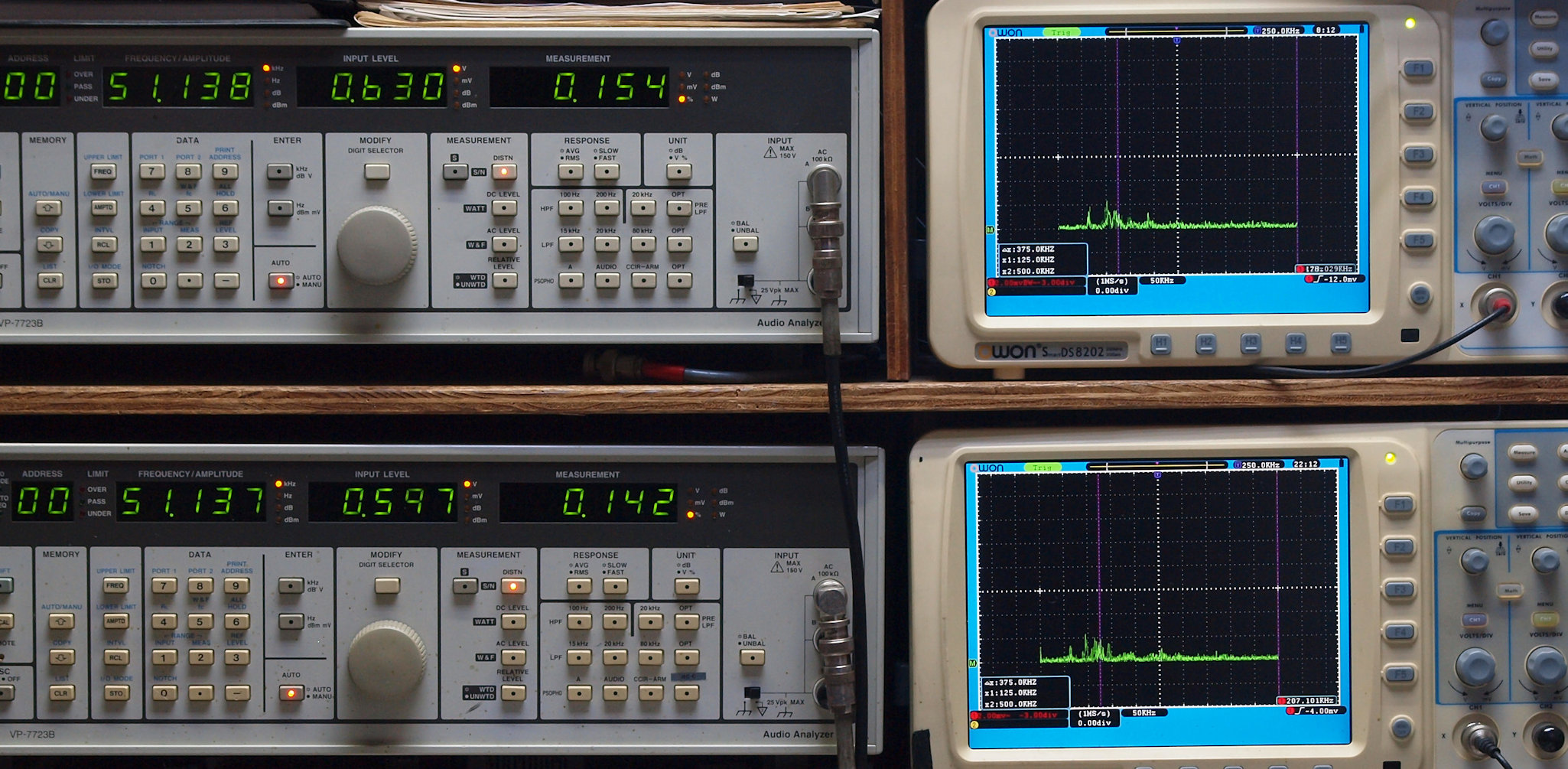

E18. Line1_50kHz入力、R側出力電圧=0.6V、 0.154%歪み。トランスが挿入されるので、この当たりからダウン。
                    L側出力電圧=0.6V、 0.142%歪み。
                   「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。
F. 上位測定器による 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

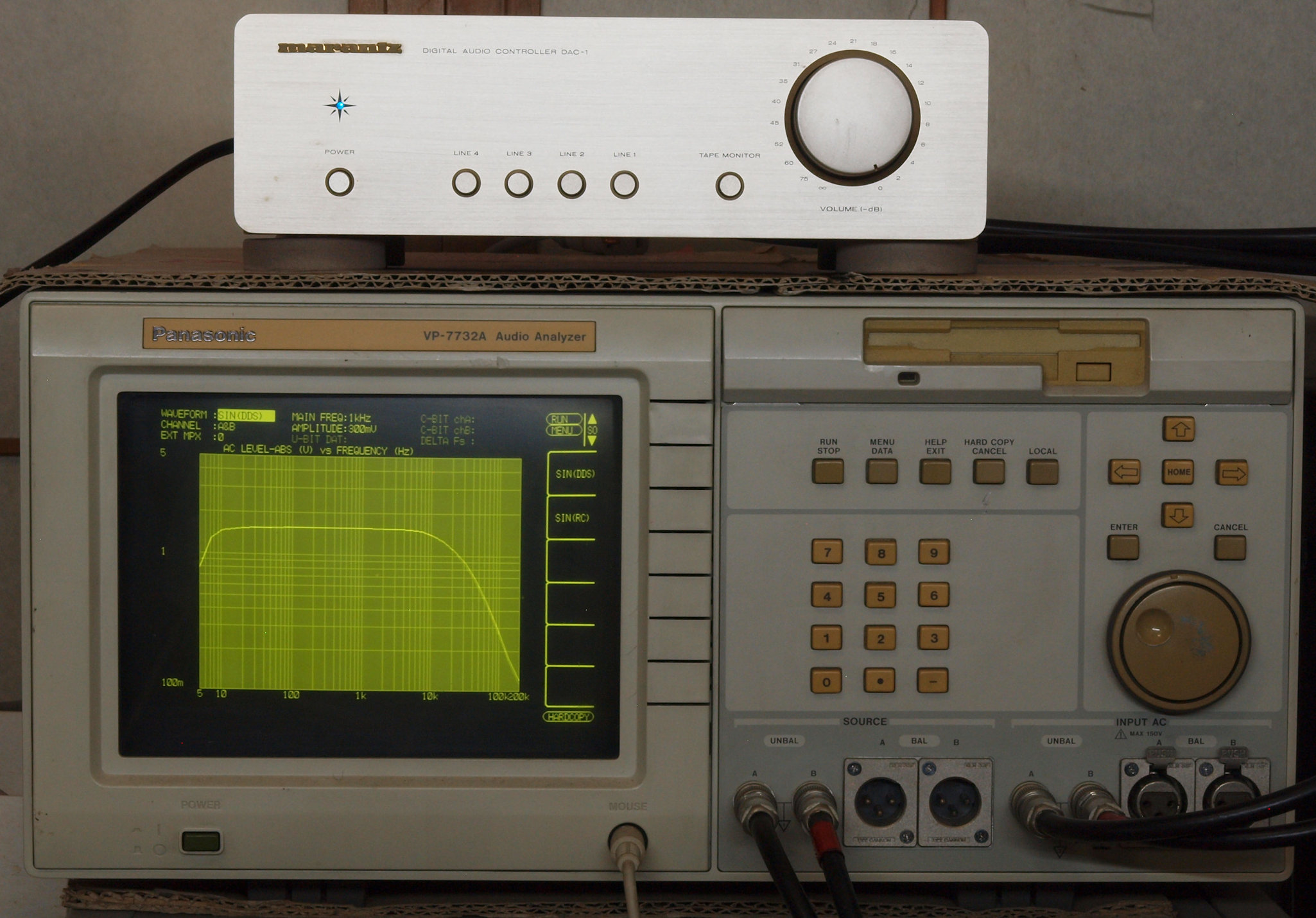

F0. 下のオーディオアナライザーVP−7732Aで自動測定

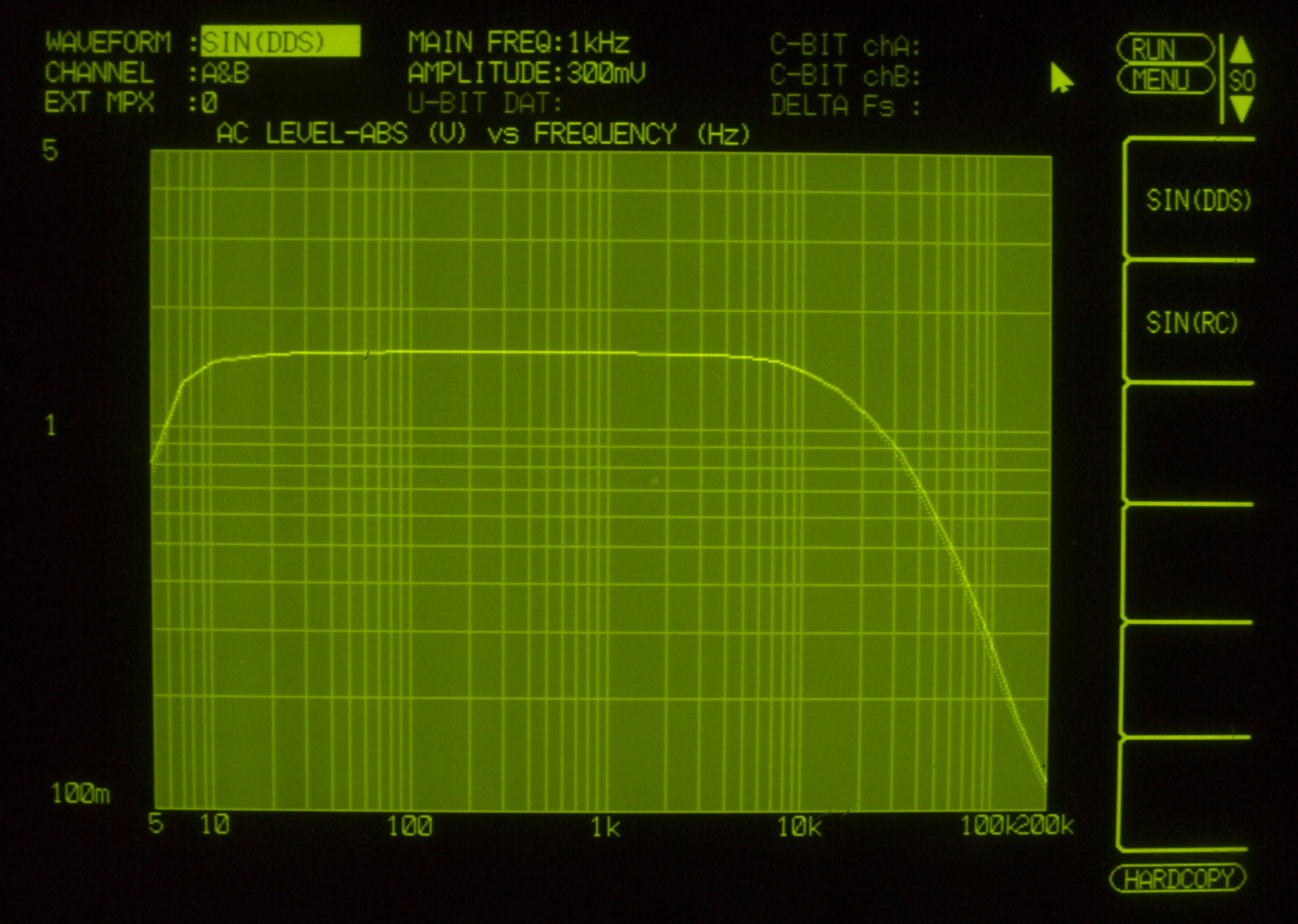

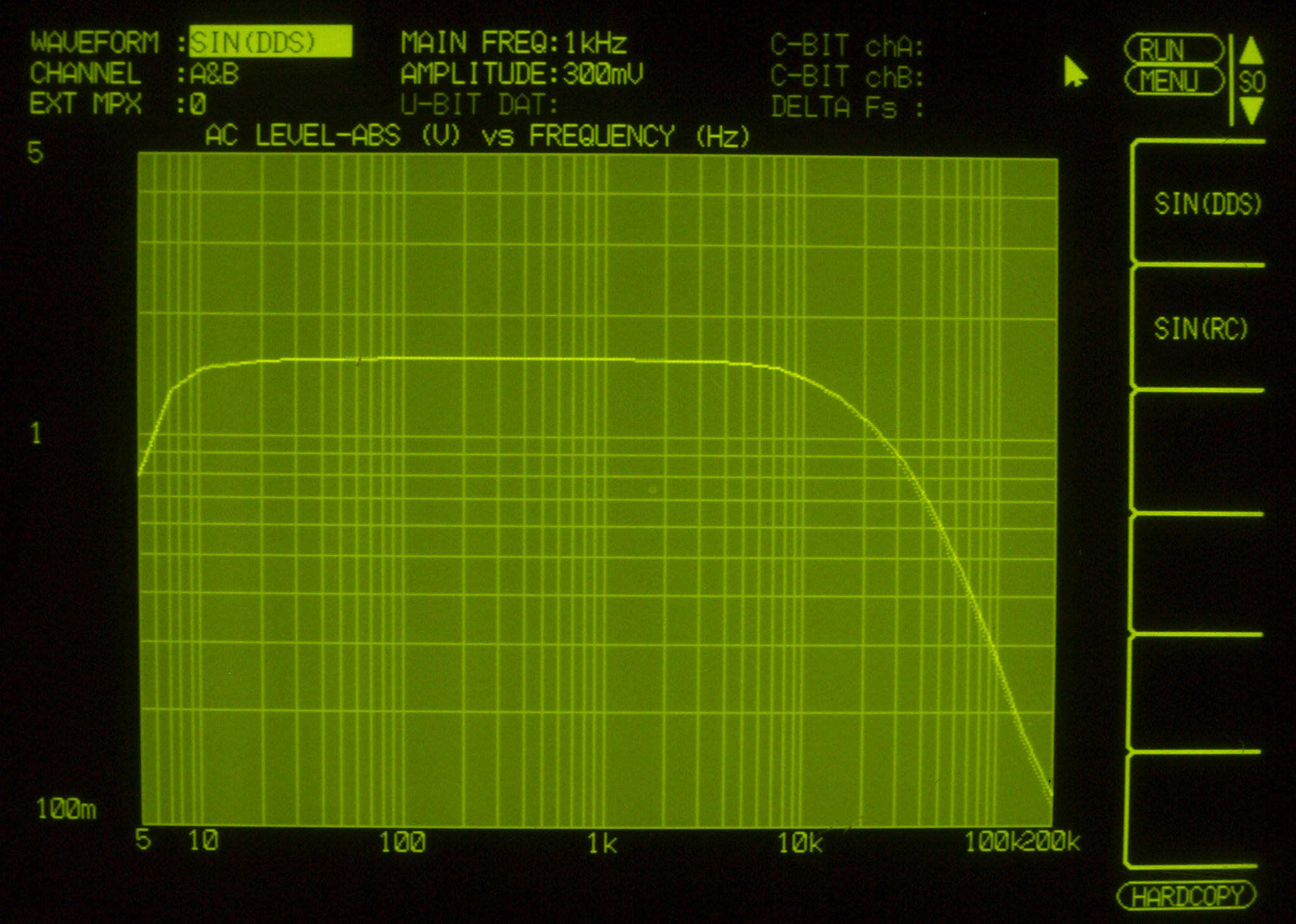

F11. 入出力特性測定(Line1入力、OUT1出力)
        Line1入力端子へ300mV一定入力 VRはmax。
        平均で1V出力   左出力=薄(細い)色 右出力=濃い(太い)色

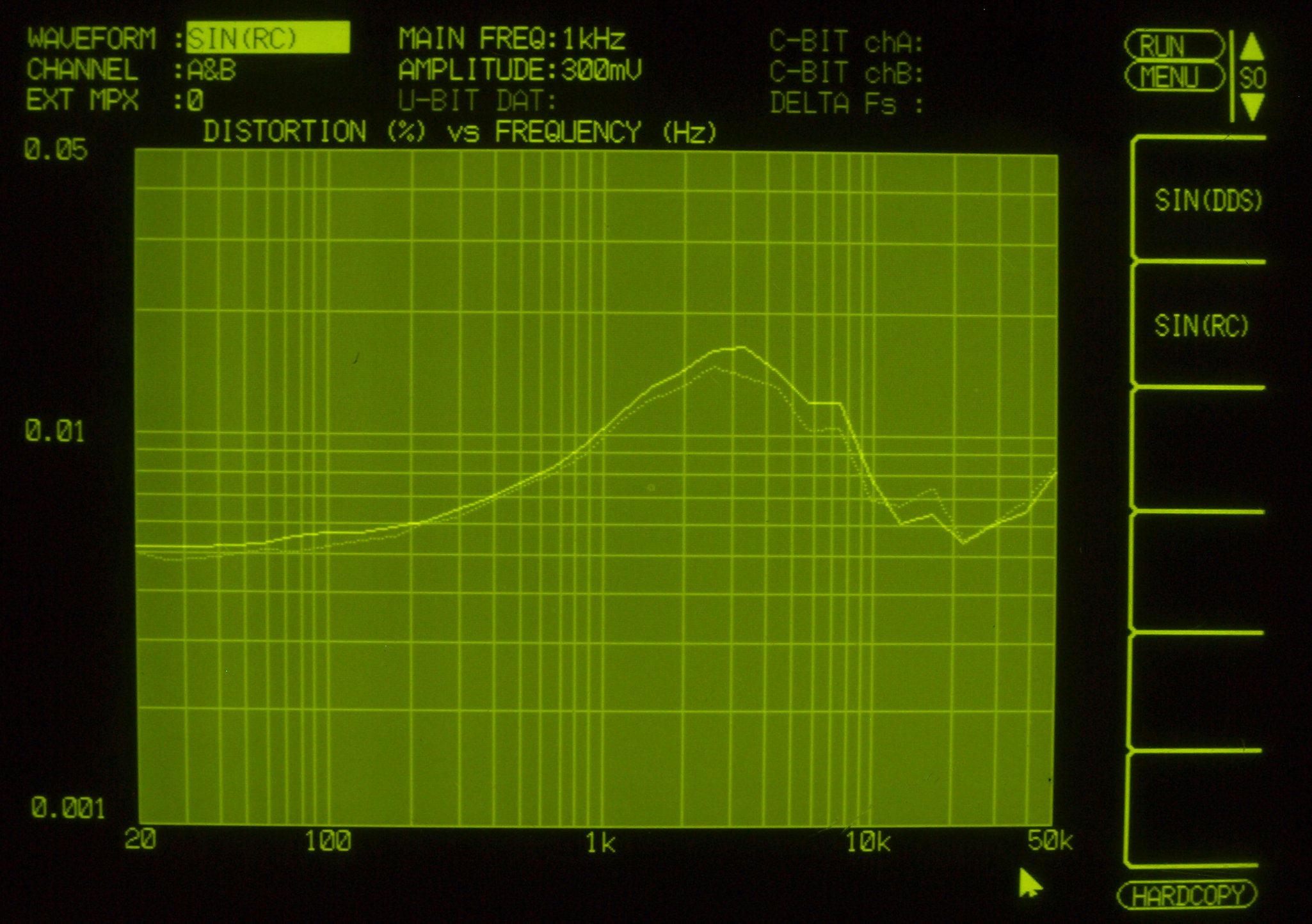

F12. 歪み率特性測定(Line1入力、OUT1出力)
        Line1入力端子へ300mV一定入力 VRはmax。
        左出力=薄(細い)色 右出力=濃い(太い)色
F21. 入出力特性測定(Line1入力、OUT2出力)
        Line1入力端子へ300mV一定入力 VRはmax。
        平均で1V出力   左出力=薄(細い)色 右出力=濃い(太い)色
F22. 歪み率特性測定(Line1入力、OUT1出力)
        Line1入力端子へ300mV一定入力 VRはmax。
        左出力=薄(細い)色 右出力=濃い(太い)色
F31. 入出力特性測定(Tape入力、OUT1出力)
        Line1入力端子へ300mV一定入力 VRはmax。
        平均で1V出力   左出力=薄(細い)色 右出力=濃い(太い)色

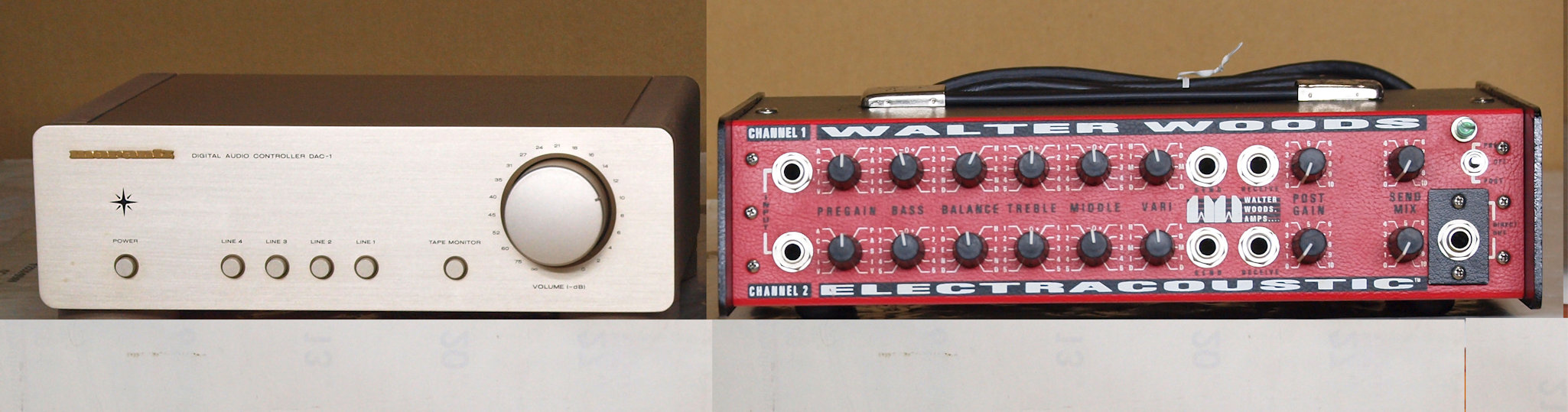

E5. 引き続き24時間エージング。 右は WALTER WOODS M−300
Y. ユーザー宅の設置状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
Y1. 設置状況、 全体を見る。
S. Marantz DAC−1 の仕様(カタログ・マニアルより)
型式 コントロールアンプ(Digital Audio Controller)
入力感度/インピーダンス 300mV/47kΩ(LINE IN 1〜4, TAPE IN)
定格出力/インピーダンス 1.5V/50Ω OUTPUT 1 : 同相出力、OUTPUT 2 : 逆相出力
(注意)完全フローティング
全高調波歪率(20Hz〜20kHz) 0.03%
SN比(Aカーブ) 110dB
消費電力(電気用品取締法) 8W
電源 AC100V、50Hz/60Hz
外形寸法 幅250x高さ84x奥行211mm
重量 4.2kg
付属品 RCA ピンケーブル×1本、取扱説明書、他
価格 ¥160,000(1988年発売) 、¥146,000(1989年頃)
