Anritsu RG53A. 2台目修理
平成15年4月20日到着  平成16年3月23日完成
  1. 修理前の様子
    ハム音が多い
    LSBに対応する

  2. 原因
    経年変化による各部劣化

  3. 修理状況
    電解コンデンサー交換
    SSB検波用水晶片を交換し、LSB対応  LSB用水晶片在庫有ります@2000円
      スペック
        老舗の「三田電波(株)」で製作
        精度
          周波数許容偏差 25℃±5℃に於いて ±20ppm以内
          周波数温度特性 -10℃〜+60℃(25℃値の) ±20ppm以内
          絶縁抵抗 ケース端子間、DC100V 500MΩ以上
          副共振制限 -2dB以上
          経年変化 ±2ppm以内



  4. 使用部品
    電解コンデンサー    個
    抵抗            個
    LSB用水晶片

  5. 調整・測定

  6. 上位測定機器での調整・測定

  7. 修理費     55,000円      通常修理

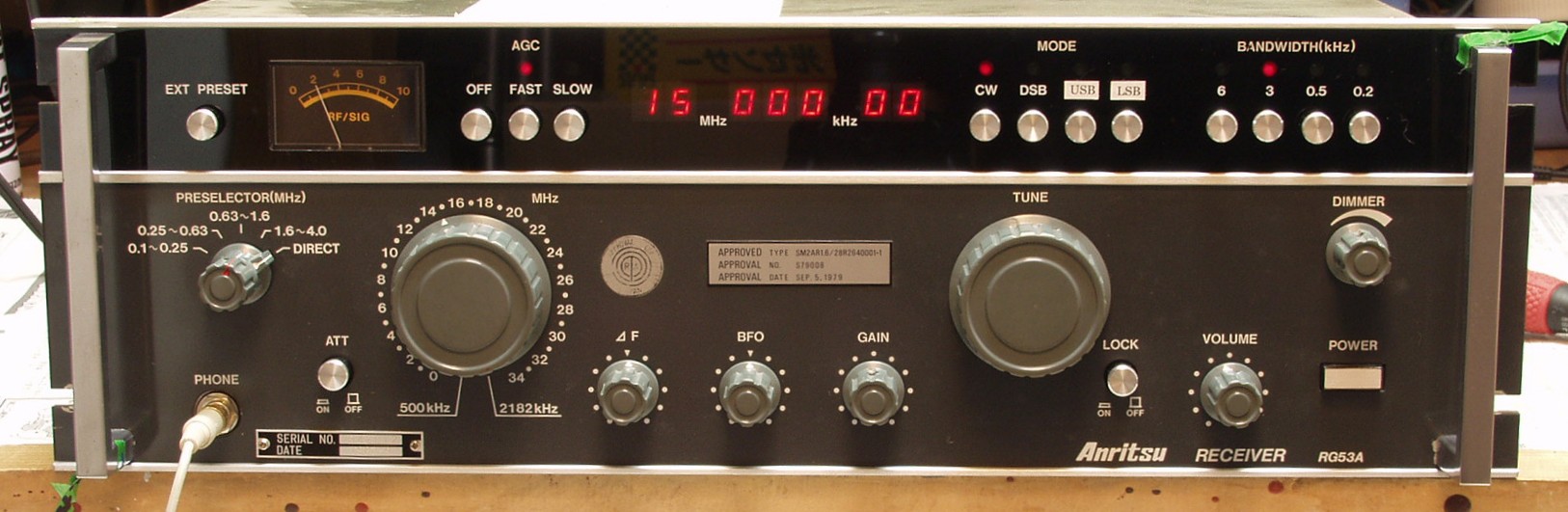

A. 修理前の様子
A−1A. アナログ基板
A−1B. アナログ基板裏
A−2A. デジタル基板
A−2B. デジタル基板裏
C. 修理の様子

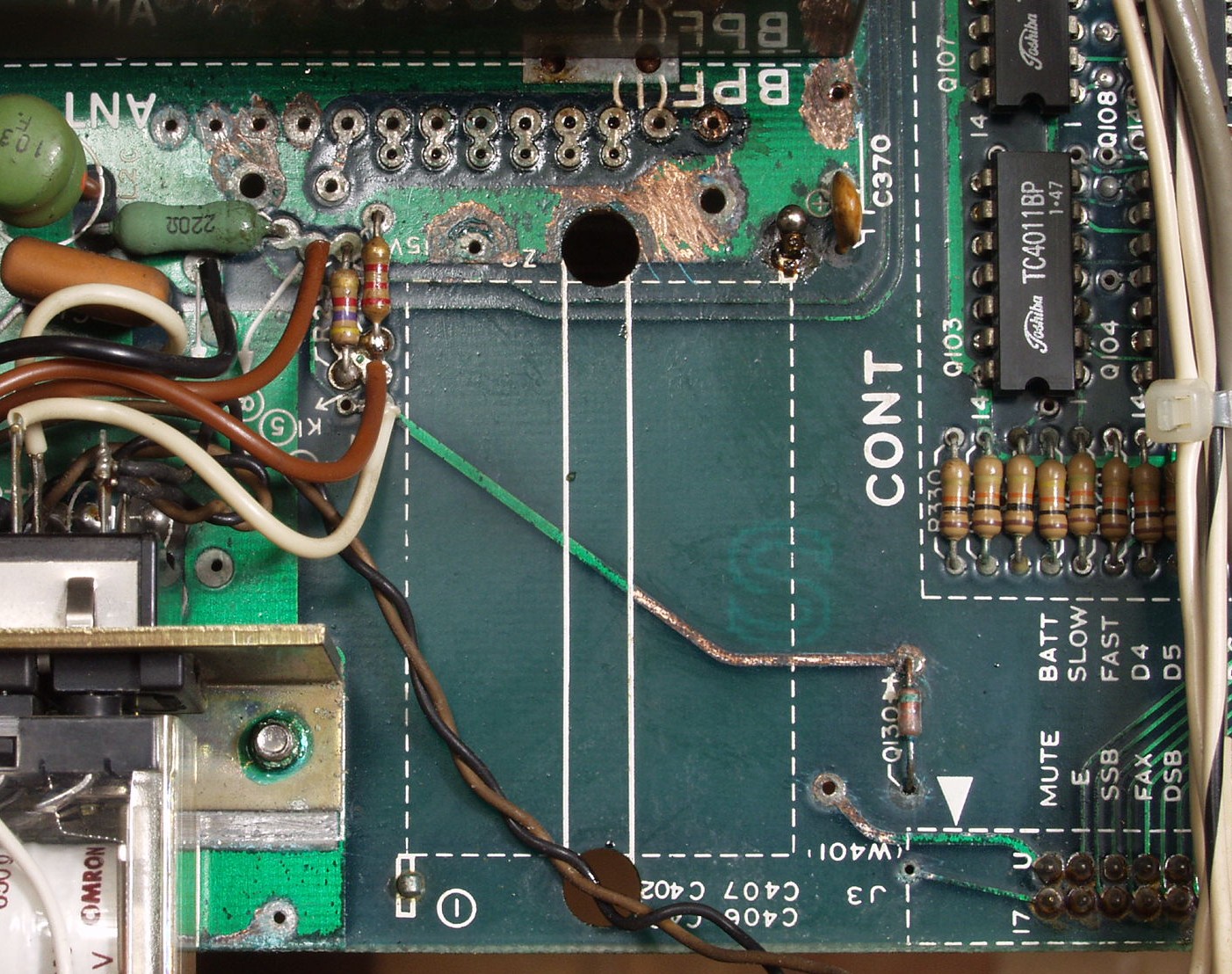

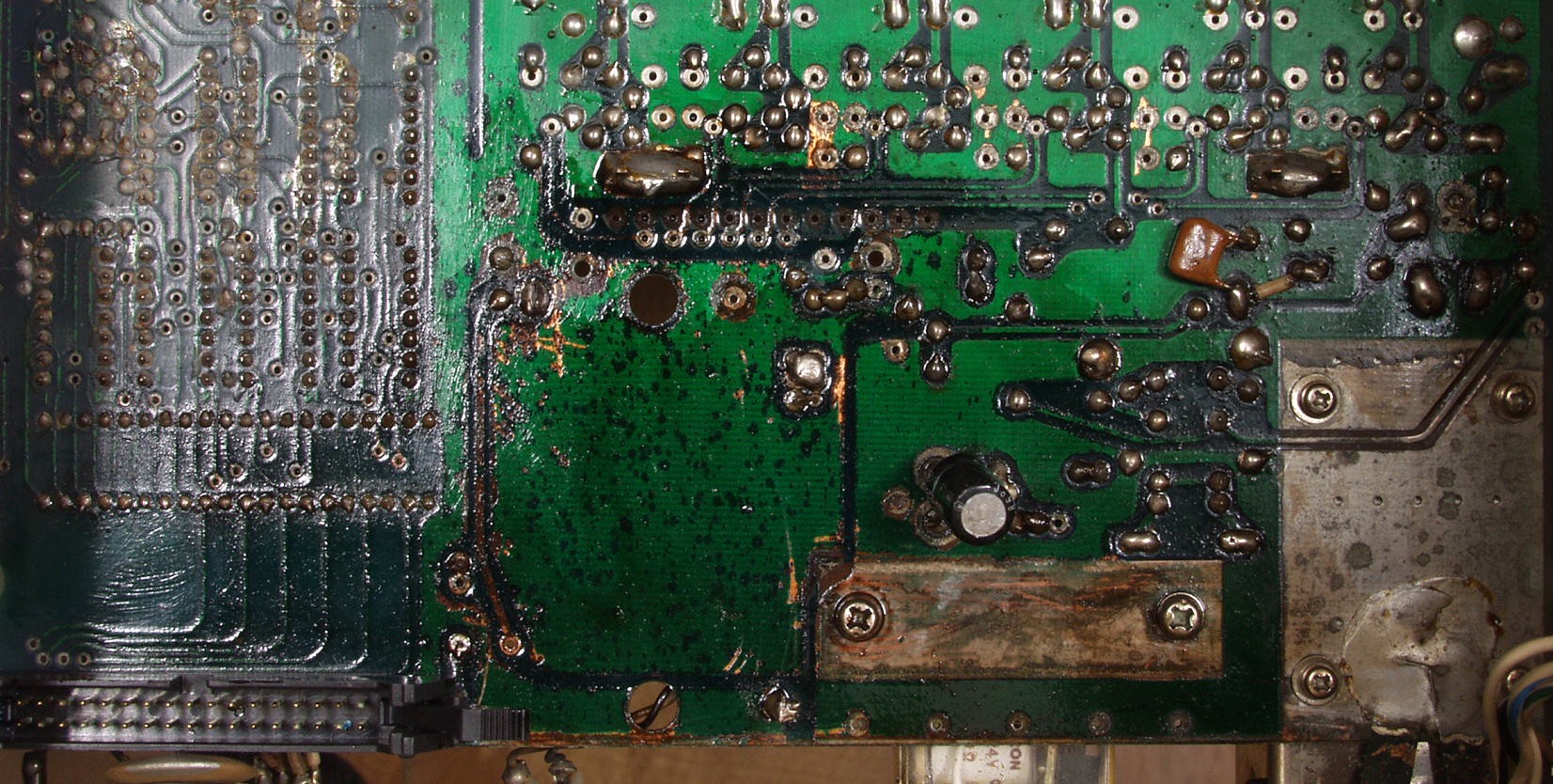

C−1A. 修理前 電池の液漏れで腐食した部分
C−1B. 修理中 シールドの下、コネクターまで達していた、ひたすら削り取る
C−1C. 修理後 フラックスを塗り完成
C−1D. 修理中 表側にも達している
C−1E. 完成

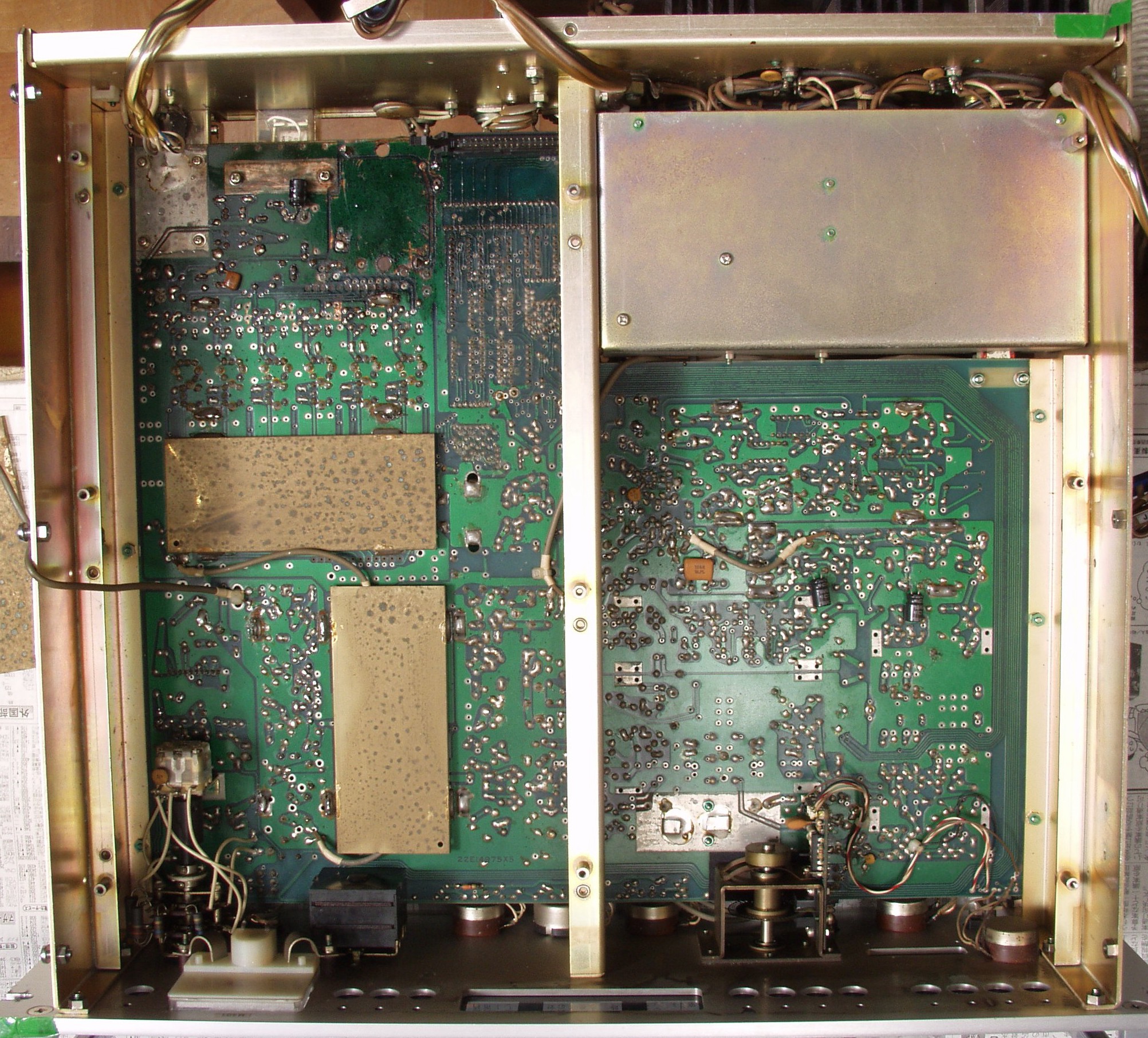

−2A. 修理前 アナログ基板
−2B. 修理後 アナログ基板
−2C. 修理前 アナログ基板裏
−2D. 修理後 アナログ基板裏

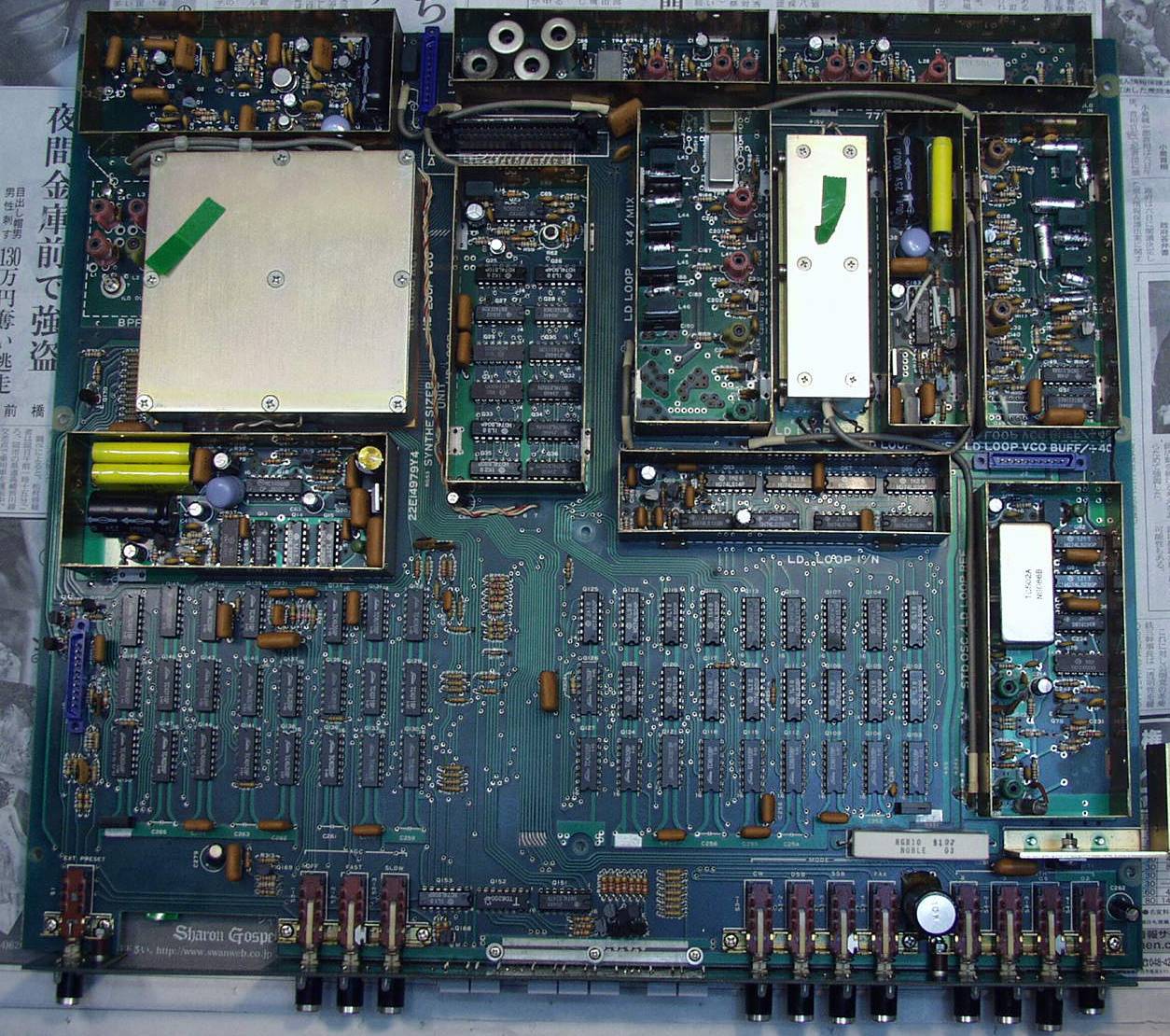

C−3A. 修理前 デジタル基板

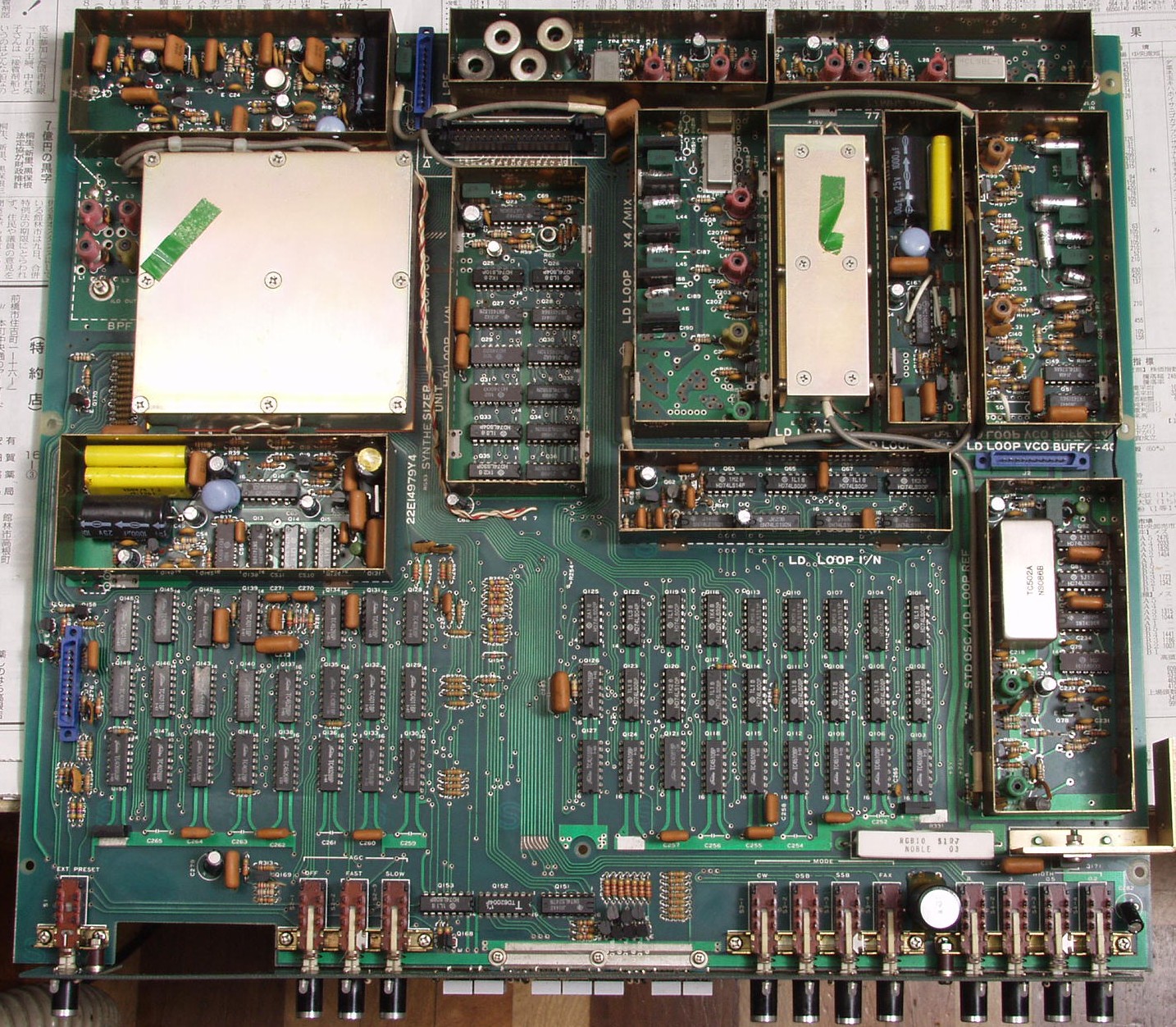

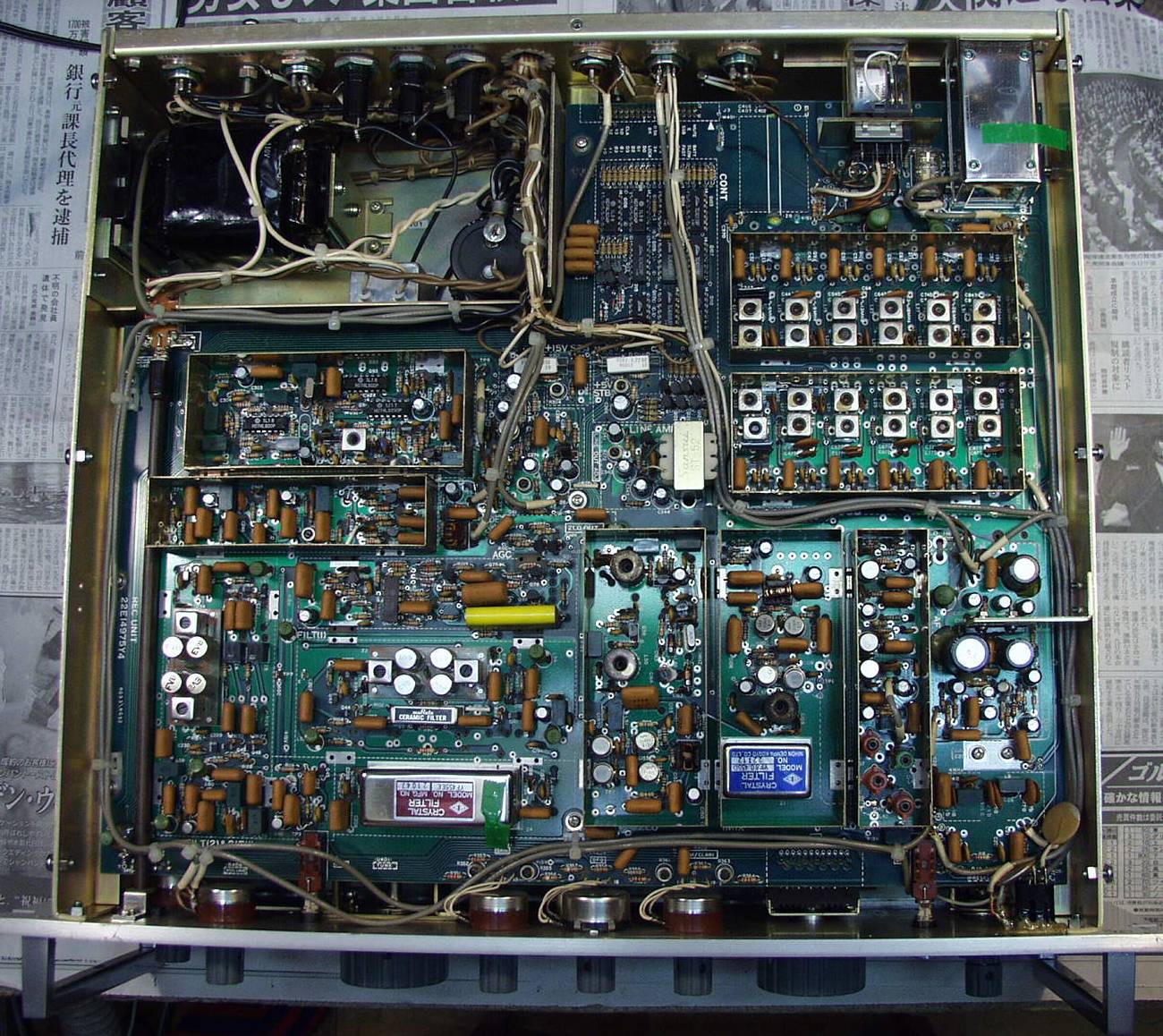

C−3B. 修理後 デジタル基板

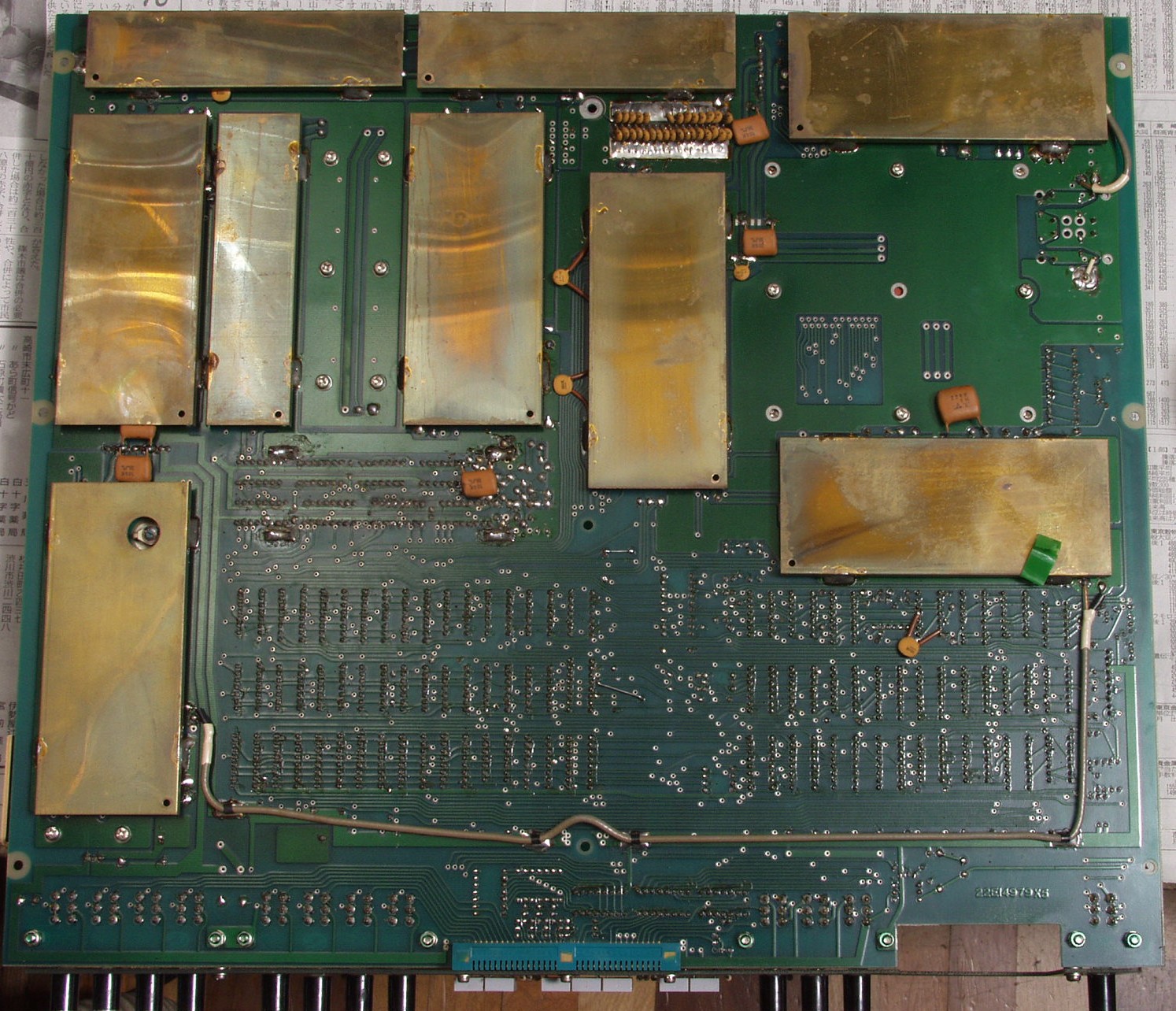

C−3C. 修理前 デジタル基板裏

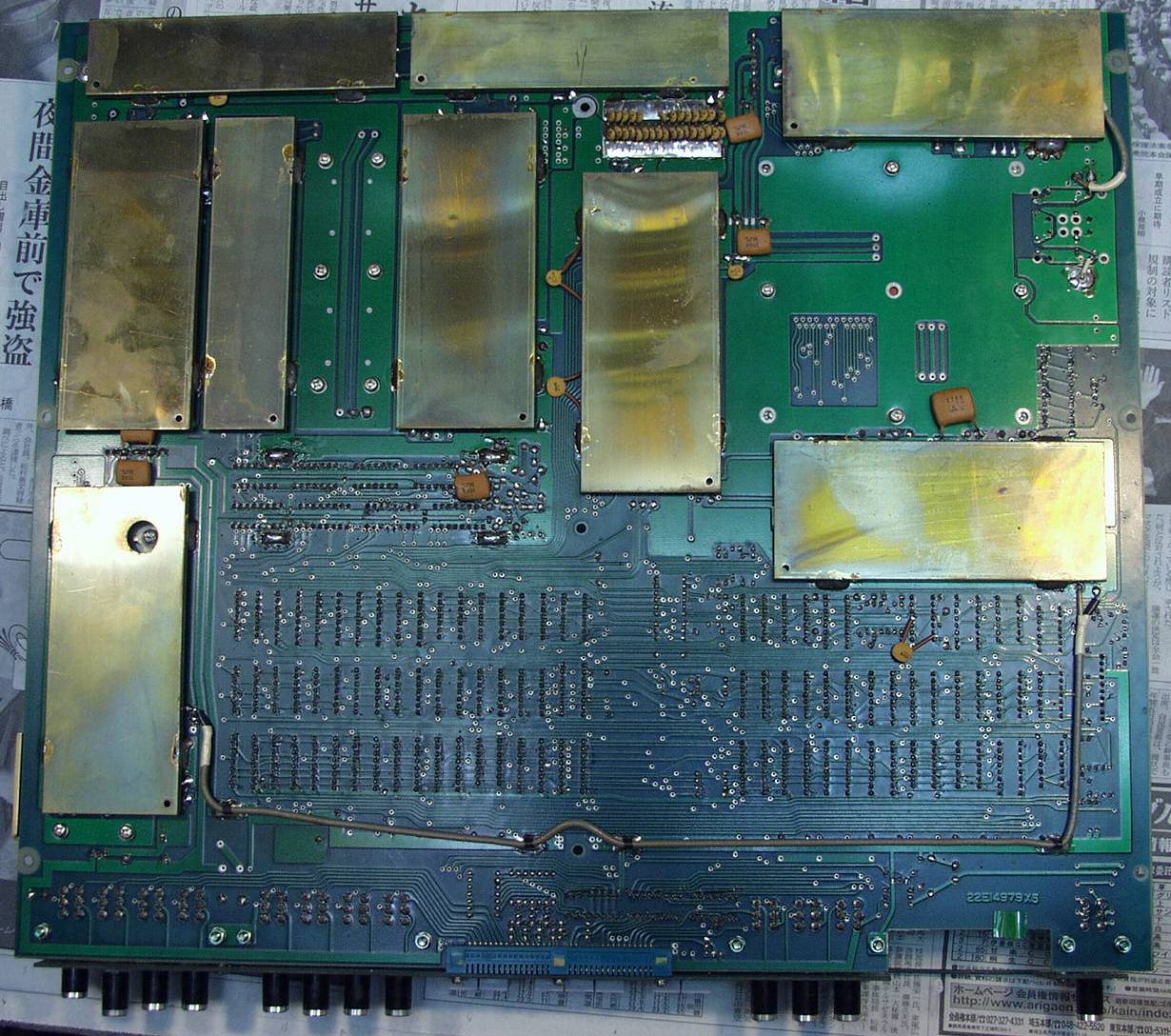

C−3D. 修理後 デジタル基板裏

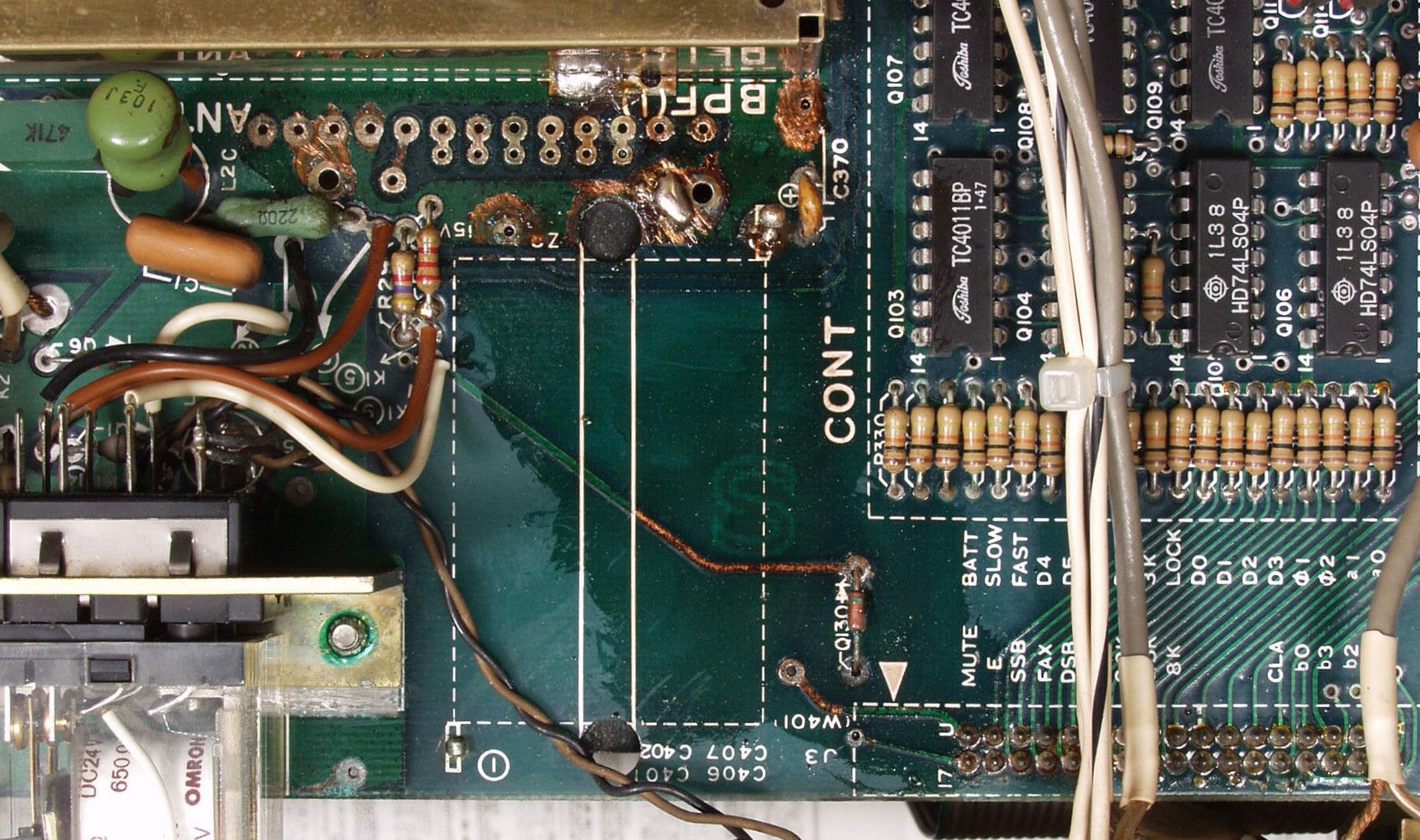

C−4. MODE SW

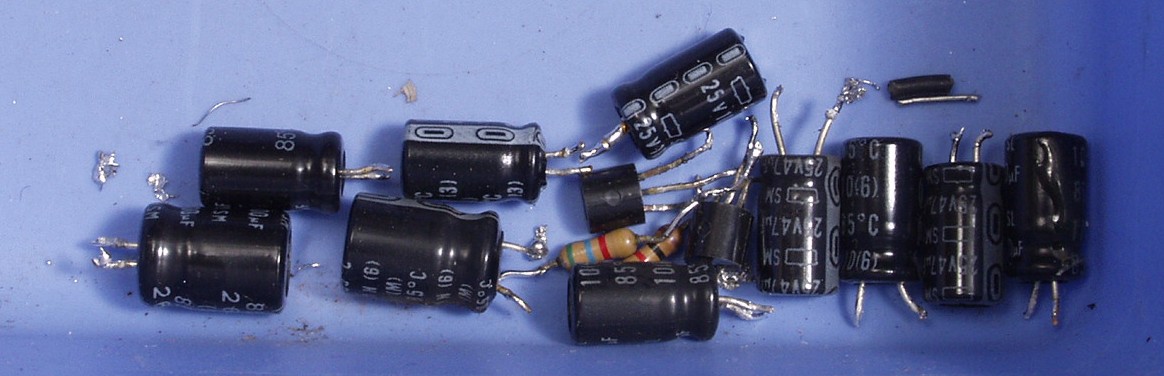

C−5. 交換部品
E. 測定・調整   KEN WOOD TS−940の測定は此方に有りますので比較して下さい
E−1. 測定・調整
E−2. 周波数精度測定 15MHZのWWW受信 さすがプロ器周波数はドンピシャリ 下手なSSGは顔負け!

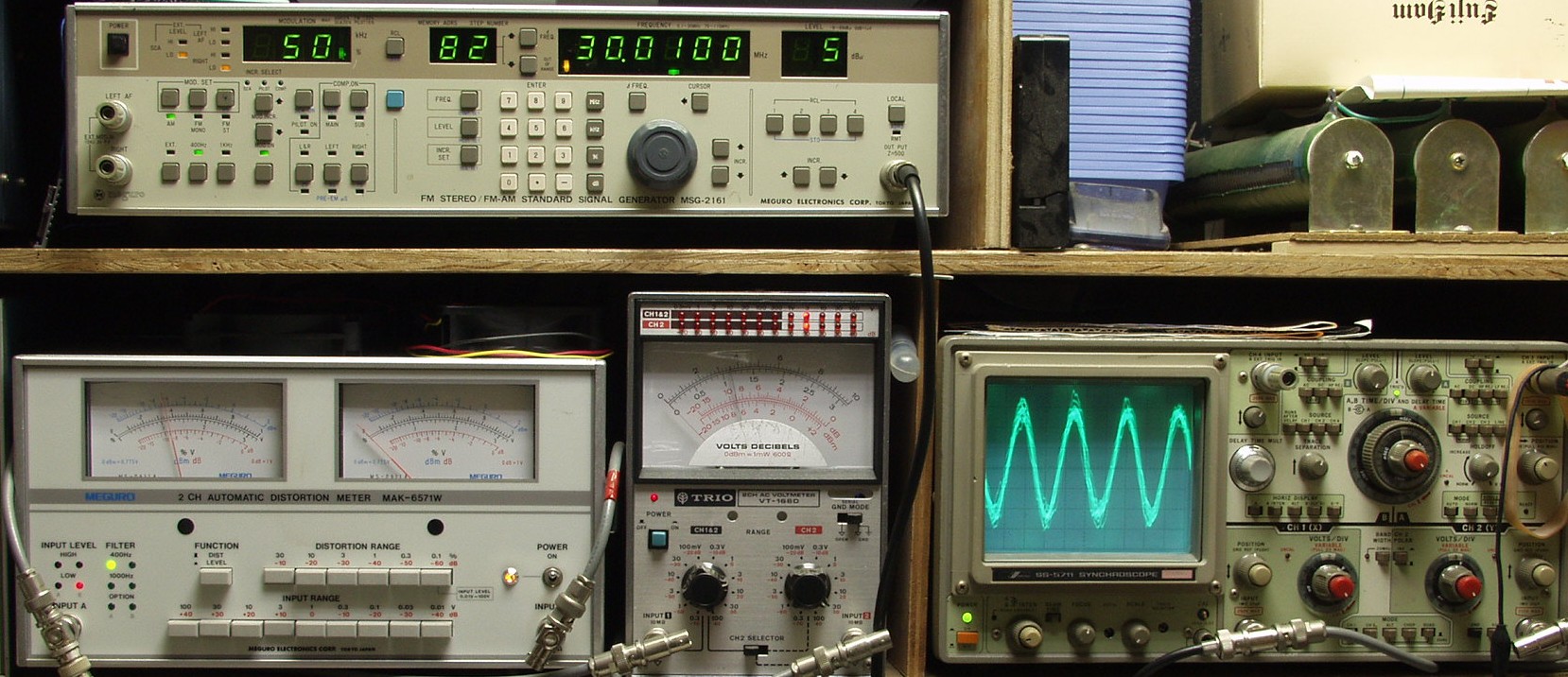

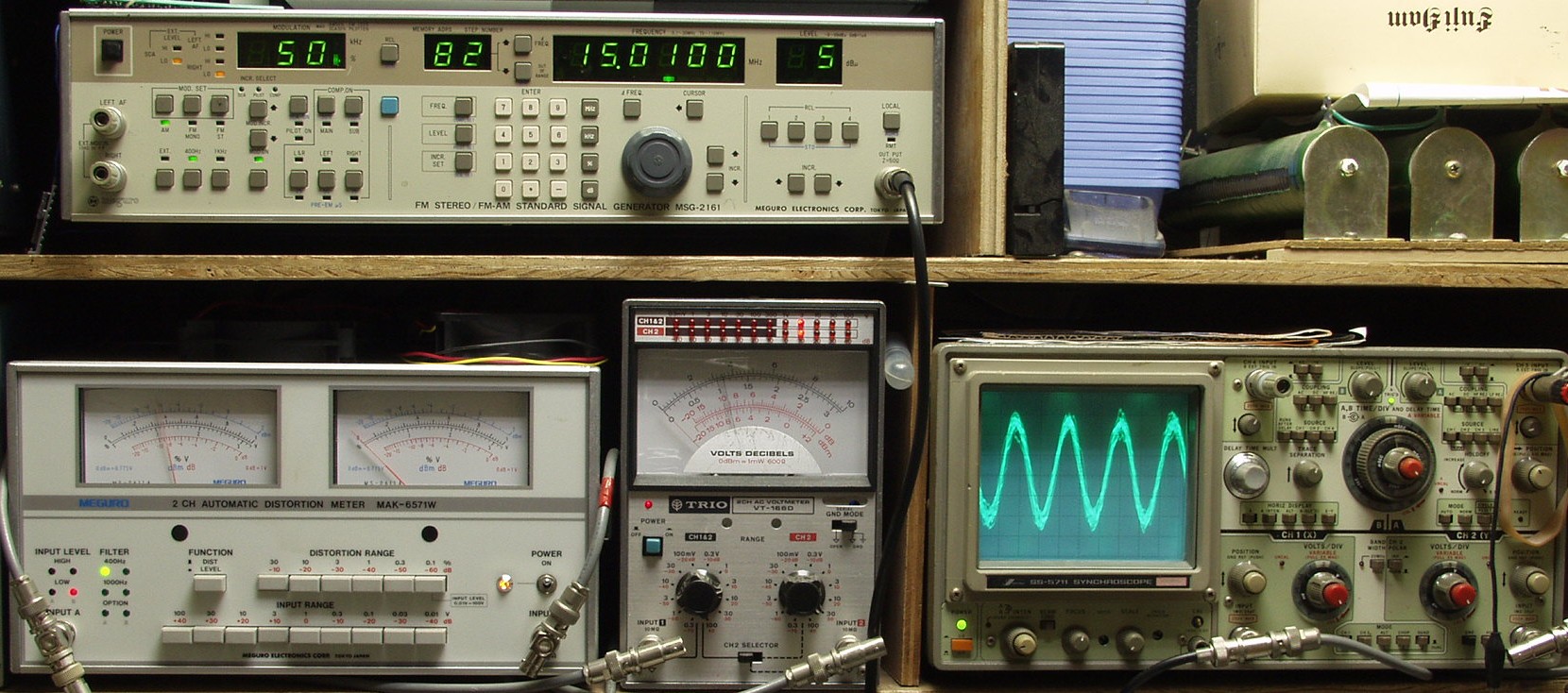

E−3A. 30MHZ感度測定 上のSSGより30.01MHZのAM50%変調の5dBμ受信
                  本体600Ω出力を測定 以下、周波数設定以外同じ状態で測定する
E−3B. 25MHZ感度測定 上のSSGより25.01MHZのAM50%変調の5dBμ受信
E−3B. 20MHZ感度測定 上のSSGより20.01MHZのAM50%変調の5dBμ受信
E−3C. 15MHZ感度測定 上のSSGより15.01MHZのAM50%変調の5dBμ受信

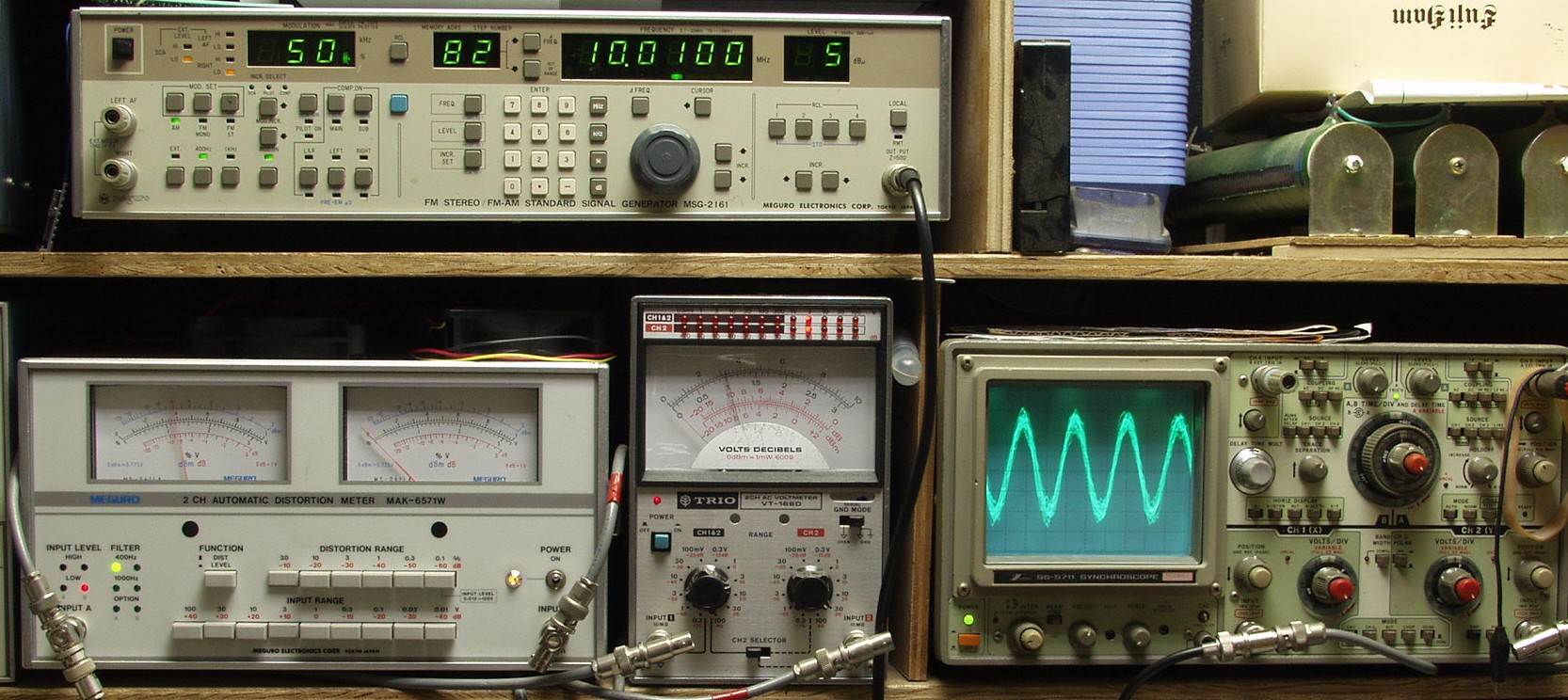

E−3D. 10MHZ感度測定 上のSSGより10.01MHZのAM50%変調の5dBμ受信
E−3E. 5MHZ感度測定 上のSSGより5.01MHZのAM50%変調の5dBμ受信
E−3F. 1MHZ感度測定 上のSSGより1.01MHZのAM50%変調の5dBμ受信
F. 上位測定機器での調整・測定   KEN WOOD TS−940の測定は此方に有りますので比較して下さい

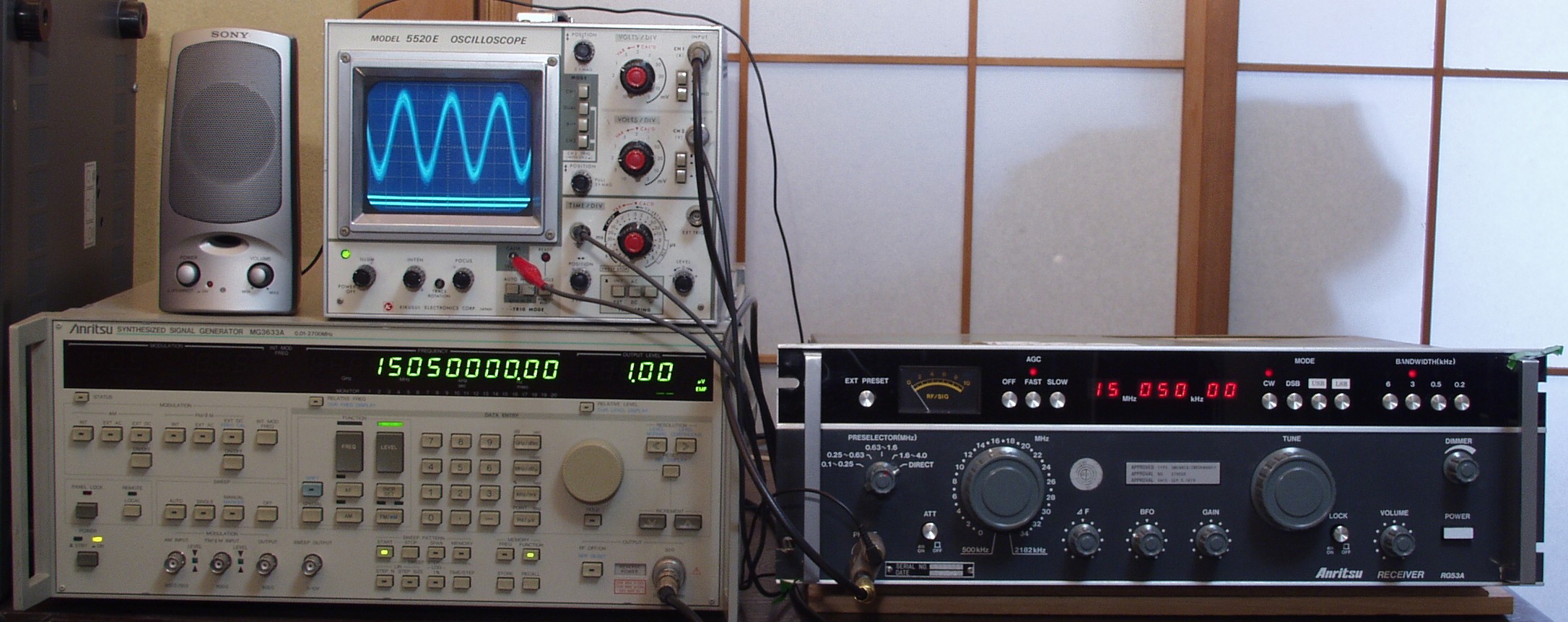

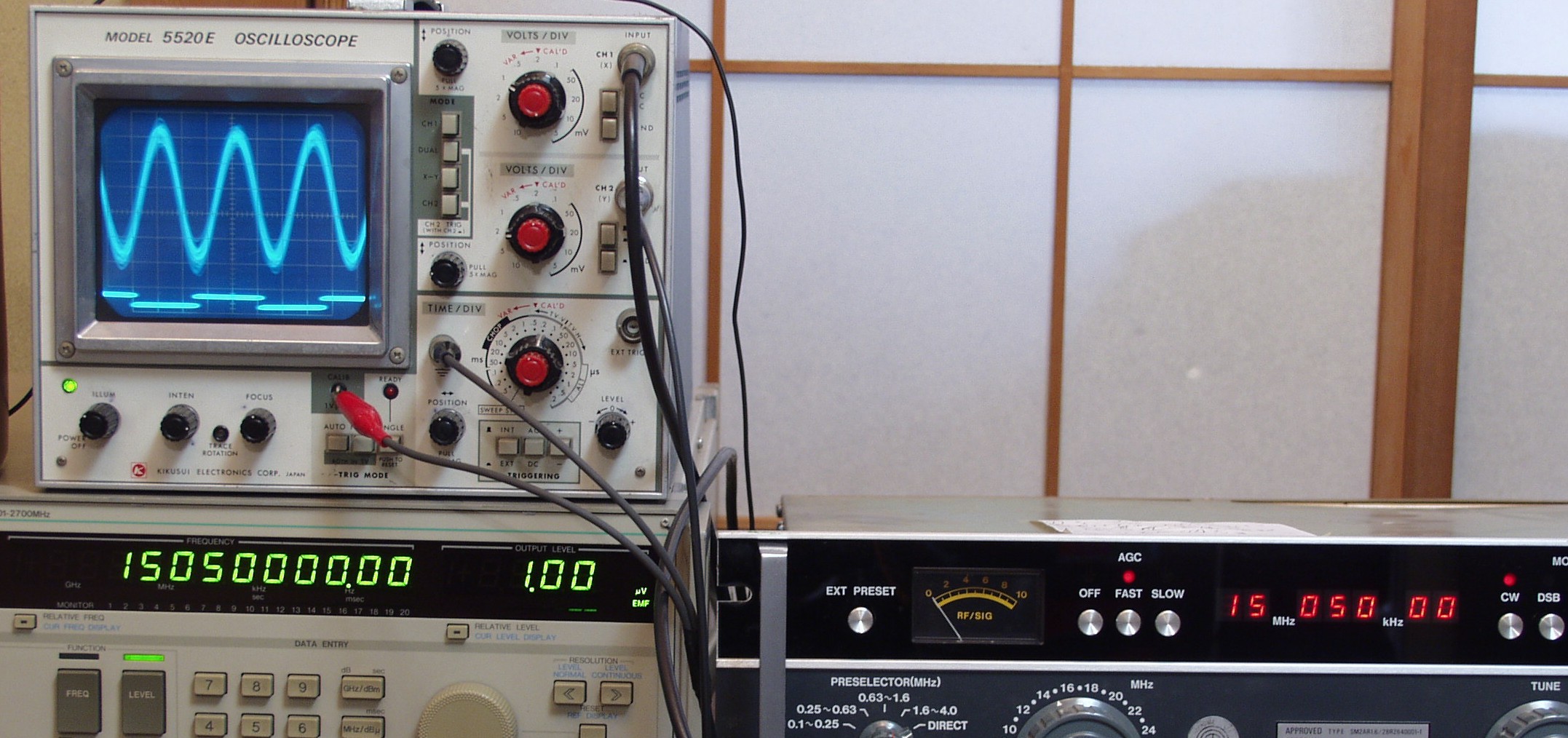

F−1. 15MHZ感度測定 SSGより15.05MHZの1μVの信号をCWで受信
                  BFOを1KHZに調整して、SP出力を測定
F−2. オシロの下の波形は1KHZ
F−3. 完成後24時間エージング中
               規制緩和のお陰で、ヘビーデュティなプロの業務から開放され、ハムの世界で余生を迎える幸せな機器
回路図があるので楽
