ＱＵＡＤ　３４　修理記録

平成１９年２月１３日到着　　　２月１７日完成

寸評 　このＡＭＰは電源が±８Ｖを使用。 　よって、出力は０．５Ｖが最適です。それ以上は飽和に近づき、急激に歪みが増します。

Ａ．修理前の状況 １．　オーバーホール ２．　プリアンプからの出力を16デシベル程度減らす。 アンプ修理工房さんのサイトに載っていた、「Ｔ型アッテネータ」を 試しに作ってメインアンプとの間に入れて16デシベル減衰てみま した。通常使用するボリューム位置が4〜6/21ぐらいから、 8〜12/21ぐらいになり、小音量時でも調節がしやすくなりまし た。そこで、オーバーホールのついでに、プリアンプの出力をあらかじ め下げておきたいのです。 ＜回答＞ 出力を下げる事はできますが、SN比の観点からは、メインAMP入り口で下げるのが最良です。 メインAMPに入力VRが無い場合は、上記のアッテネータで、入り口で落とします。 ２．　電源を入れたときのセレクターの位置をＣＤに変更する。 電源を入れたとき、セレクターが「ラジオ」になるよう設定されていま す。通常は、ＣＤしか使わないので、電源を入れたときの初期設定をＣ Ｄに変更できればと思います。 Ｔ．　修理前点検測定 B．　原因 電解コンデンサー劣化 Ｃ．　修理状況 電解コンデンサー交換 ＯＰ−ＡＭＰ交換 初期入力変更 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２２個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１２個 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　　７２，０００円　　 Ｓ．　ＱＵＡＤ　３４　の仕様（マニアル・カタログより）

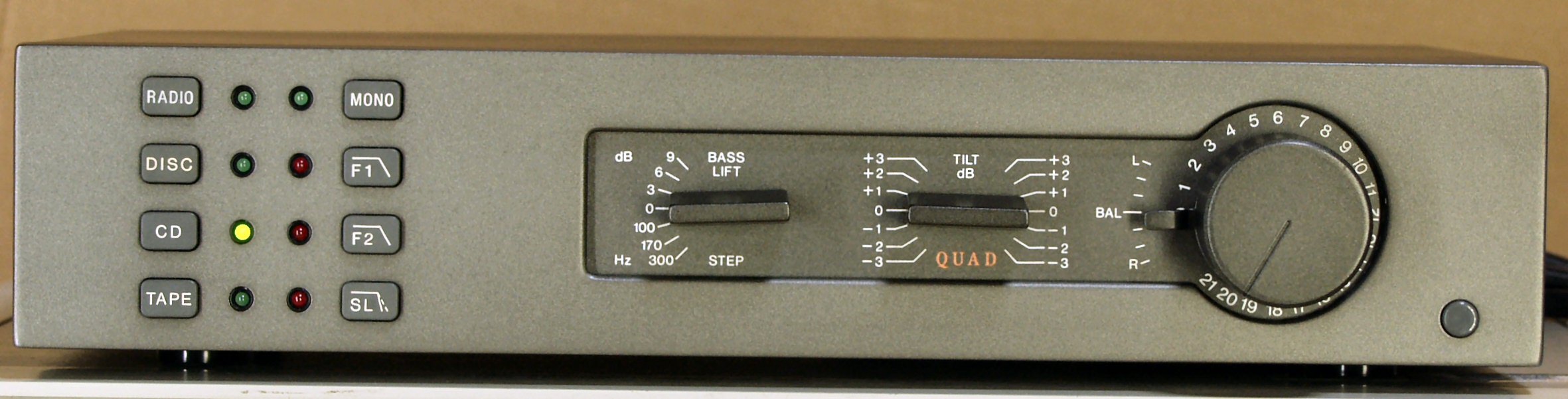

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　上から見る

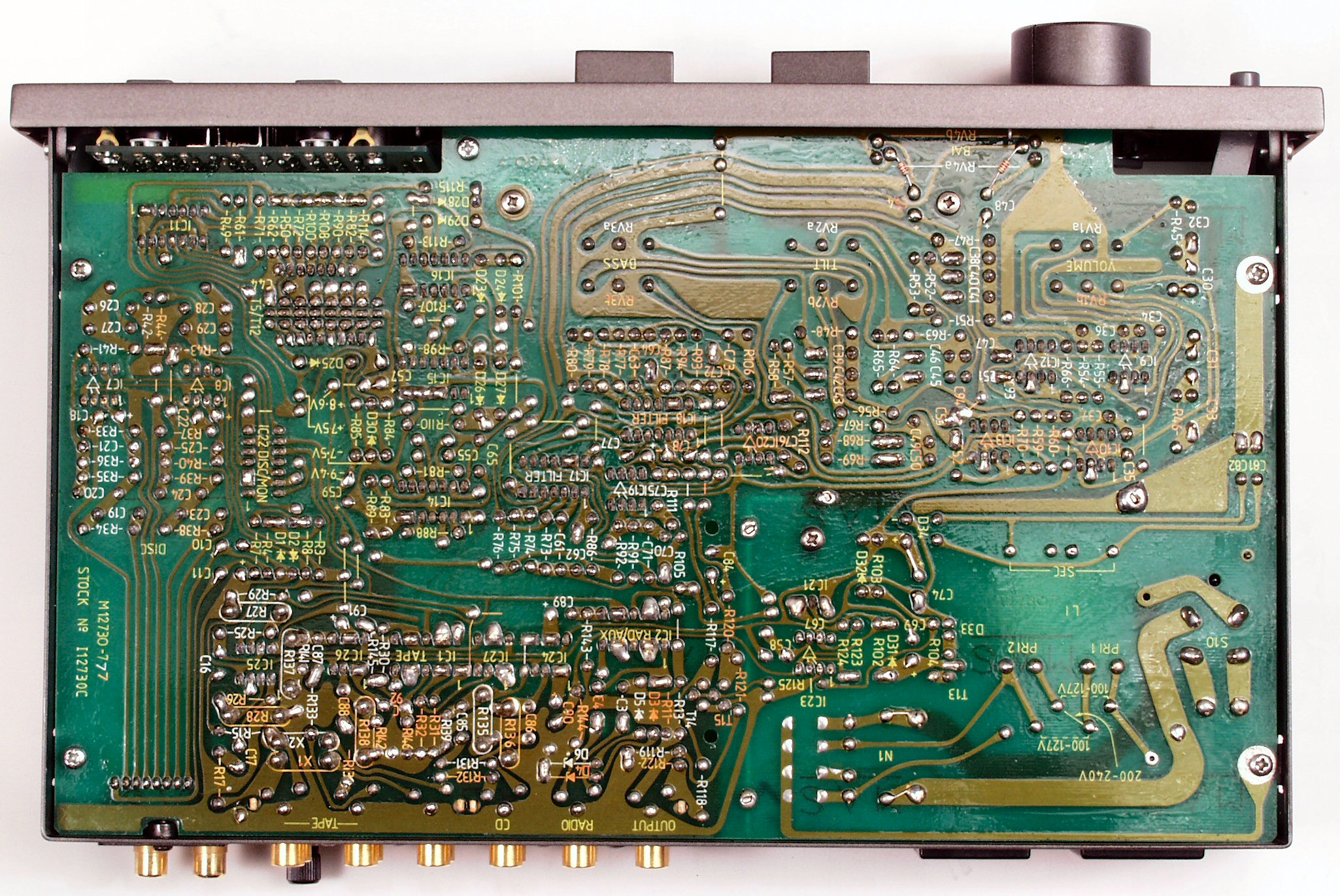

Ａ１３．　点検中　下から見る

Ａ１４．　点検中　後ろから見る　ＤＩＮ端子が主で、ＲＣＡ端子が少ない

Ａ２１．　点検中　電源シールドを取り上から見る

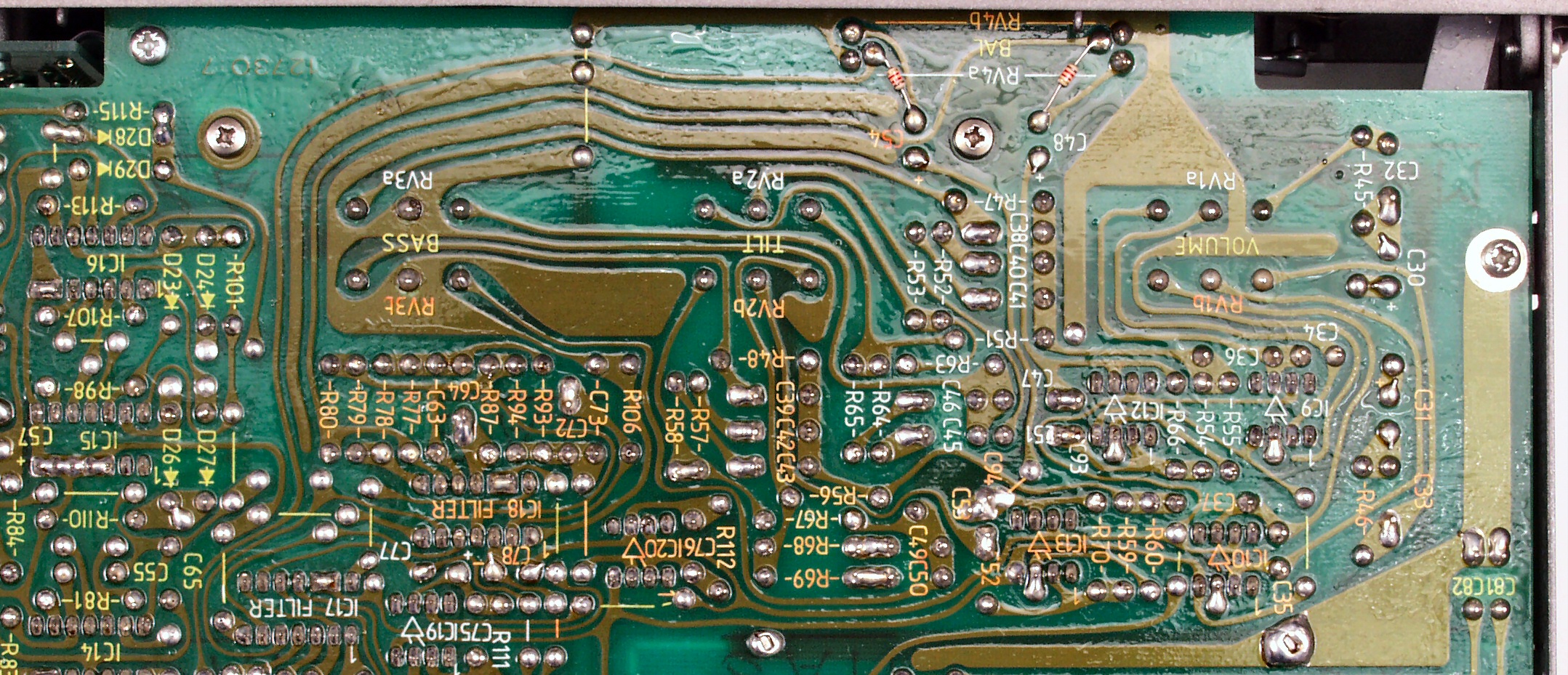

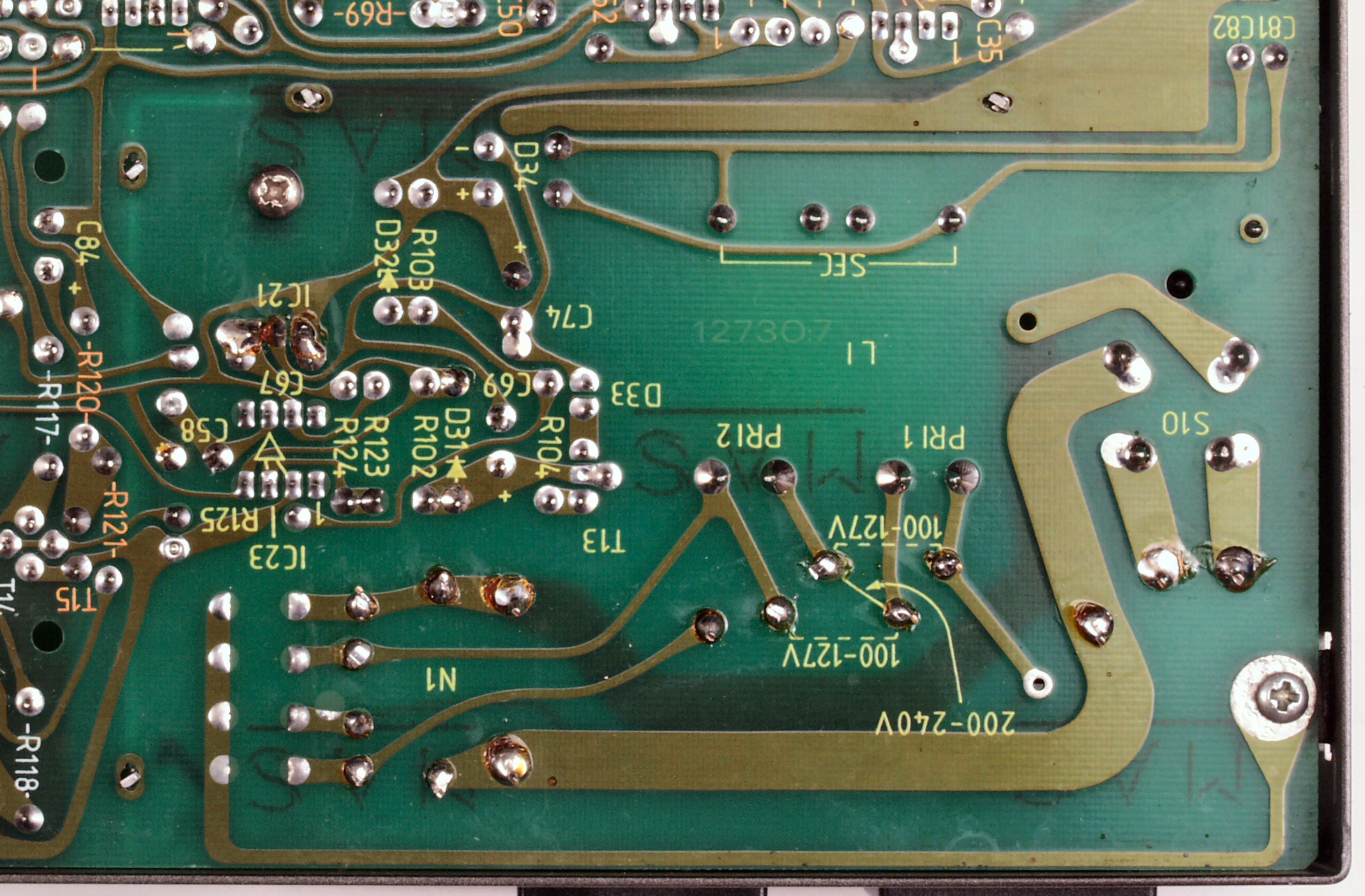

Ａ２２．　点検中　電源シールドを取り下から見る

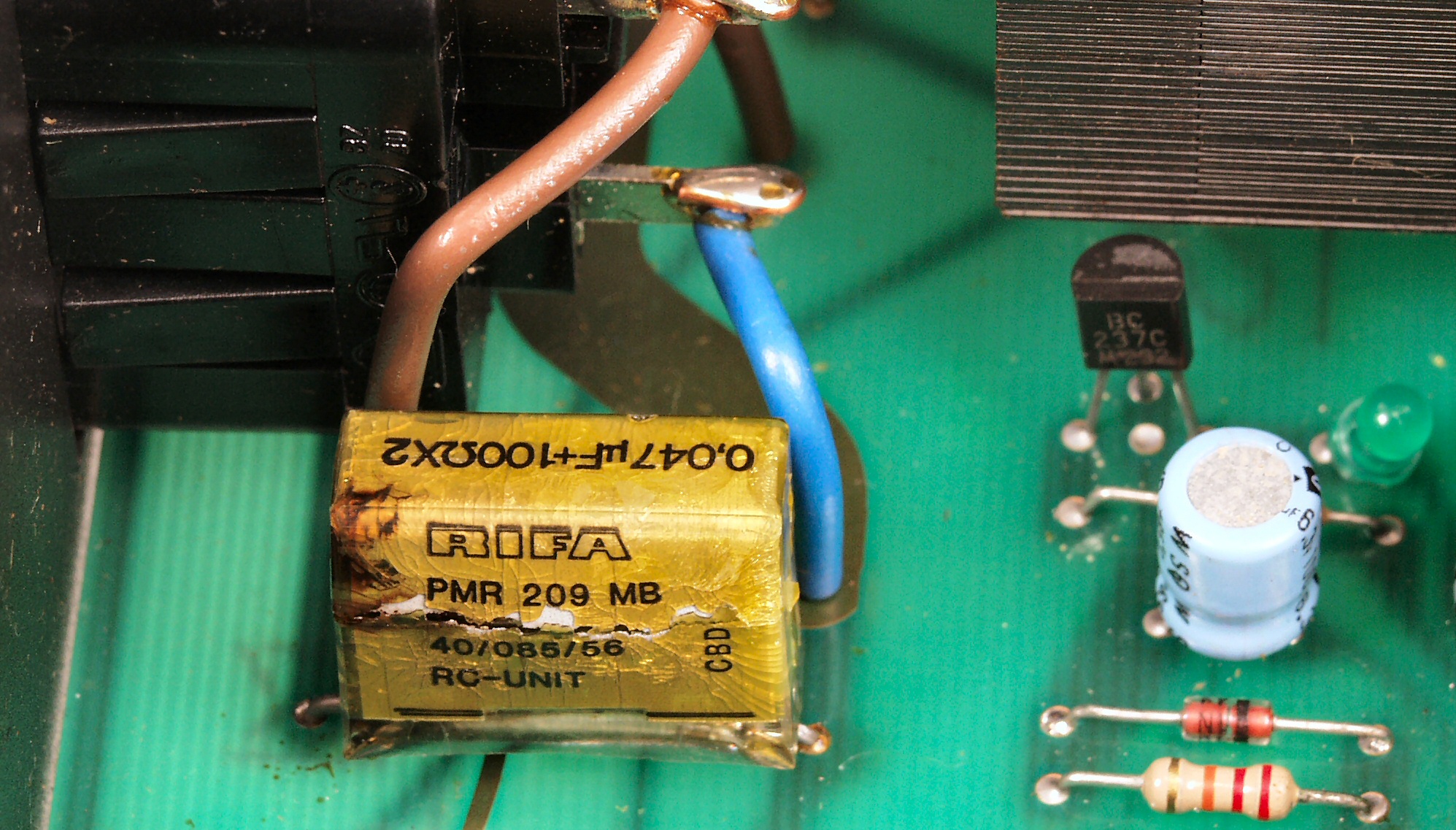

Ａ３．　点検中　膨らみ、ヒビの入った雑音防止コンデンサー

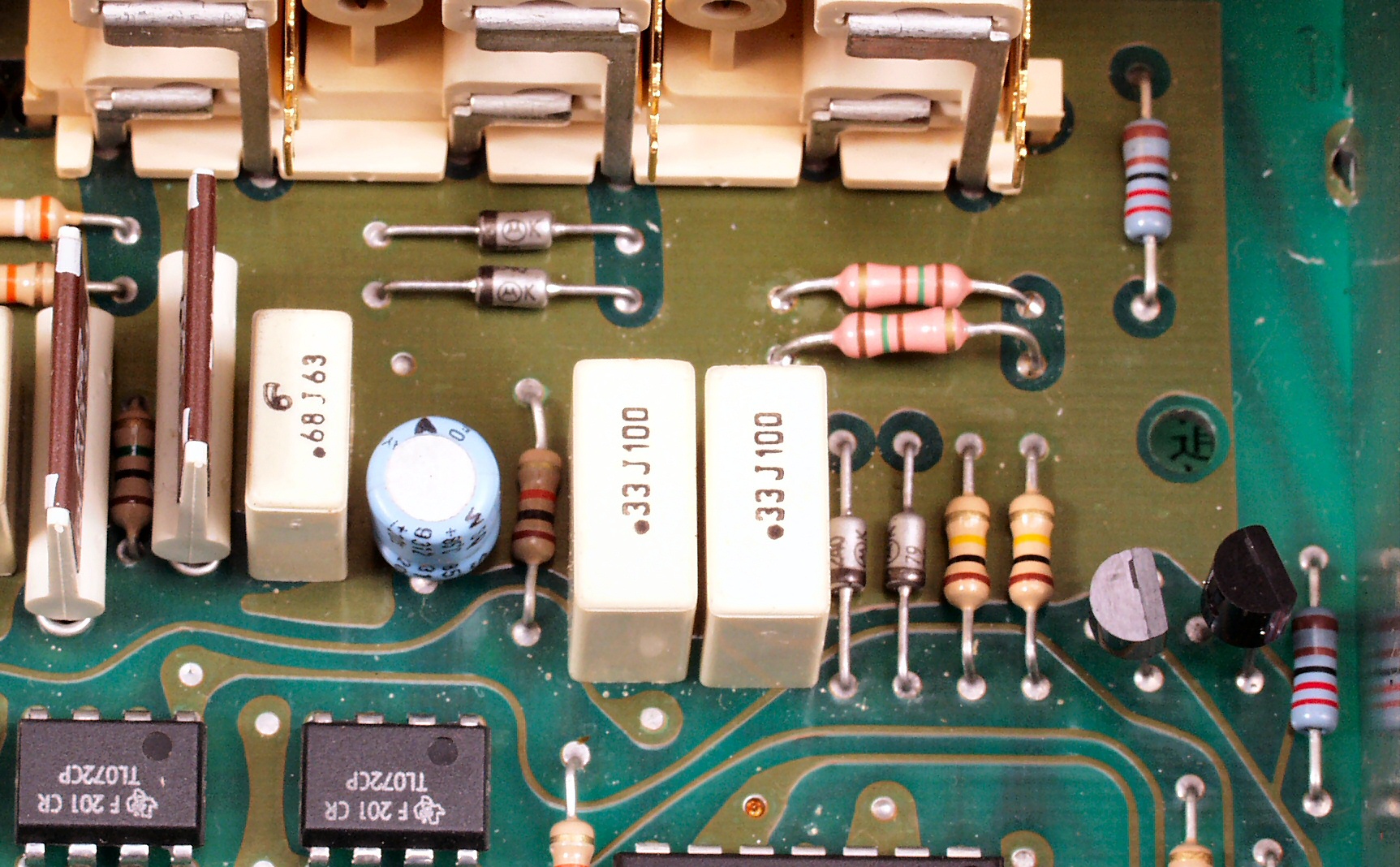

Ａ４．　点検中　入力インピーダンス変更用の抵抗、カラフルで解りやすい

Ａ５．　点検中　入出力RCA端子、この写真の右端にDISK入力RCA端子がある

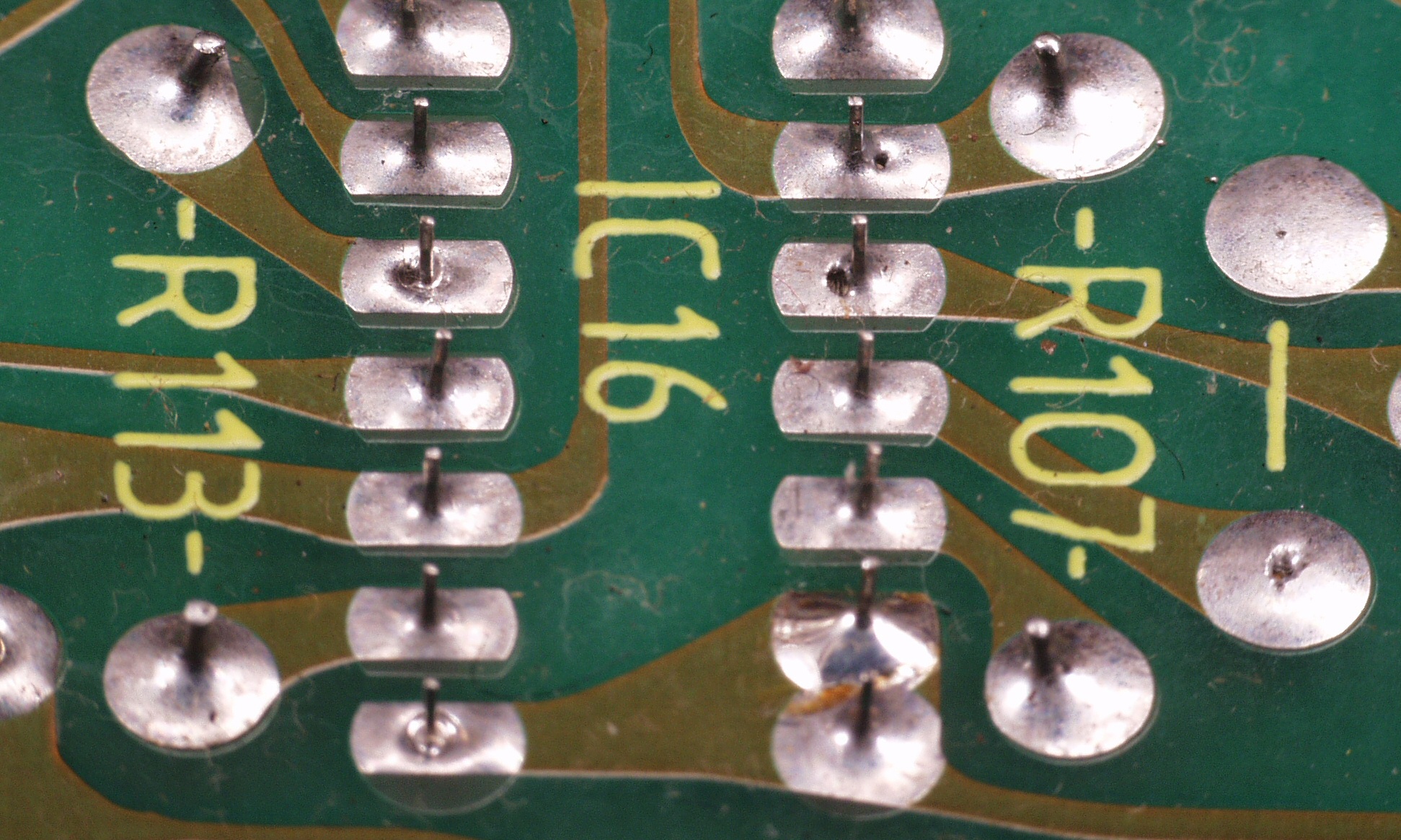

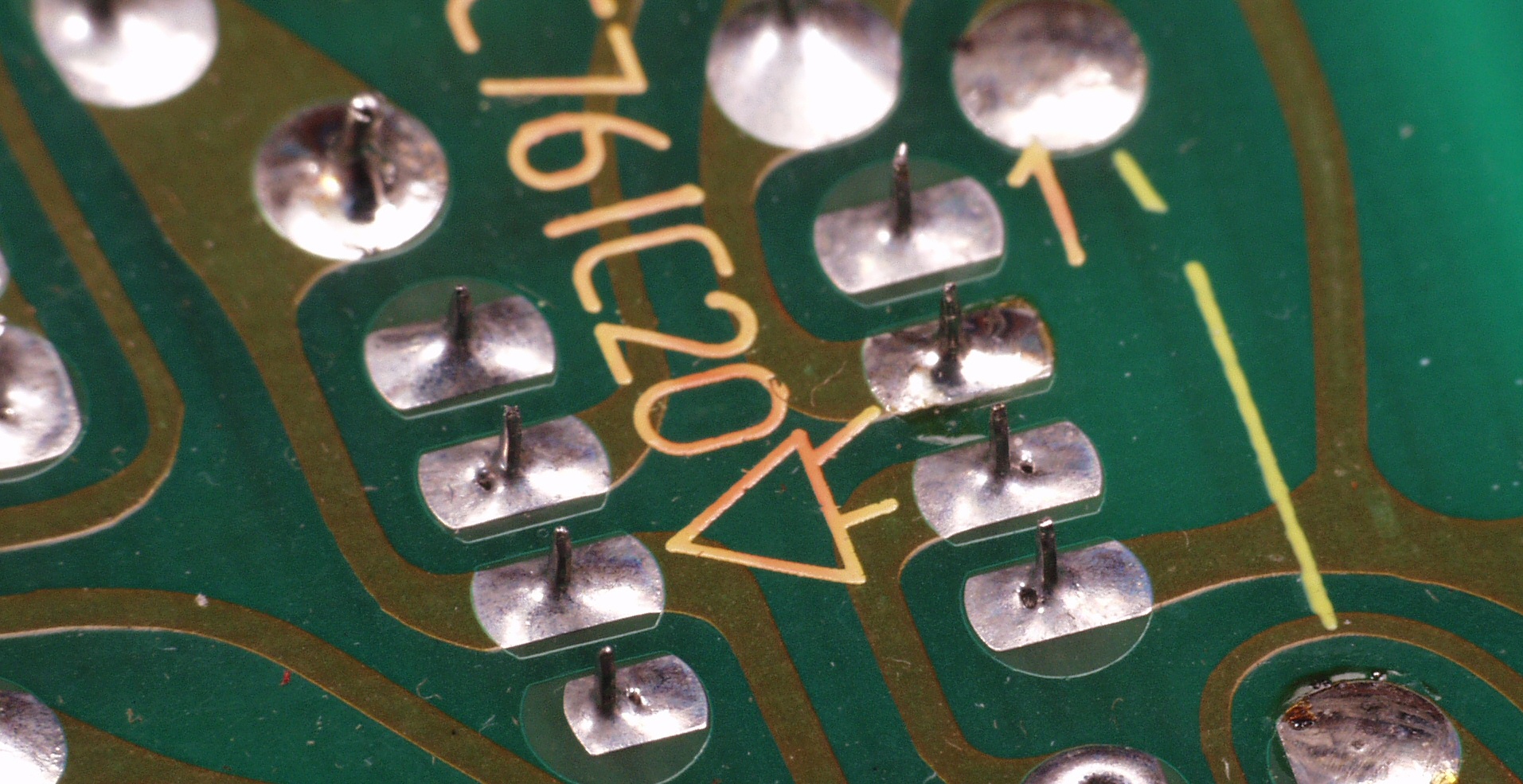

Ａ６１．　点検中　半田不良予備軍　その１。　幾らスルホール基板でも、もう少し半田の盛りが欲しい

Ａ６２．　点検中　半田不良予備軍　その２。

Ａ６３．　点検中　半田不良予備軍　その３。

Ａ６４．　点検中　半田不良予備軍　その４。

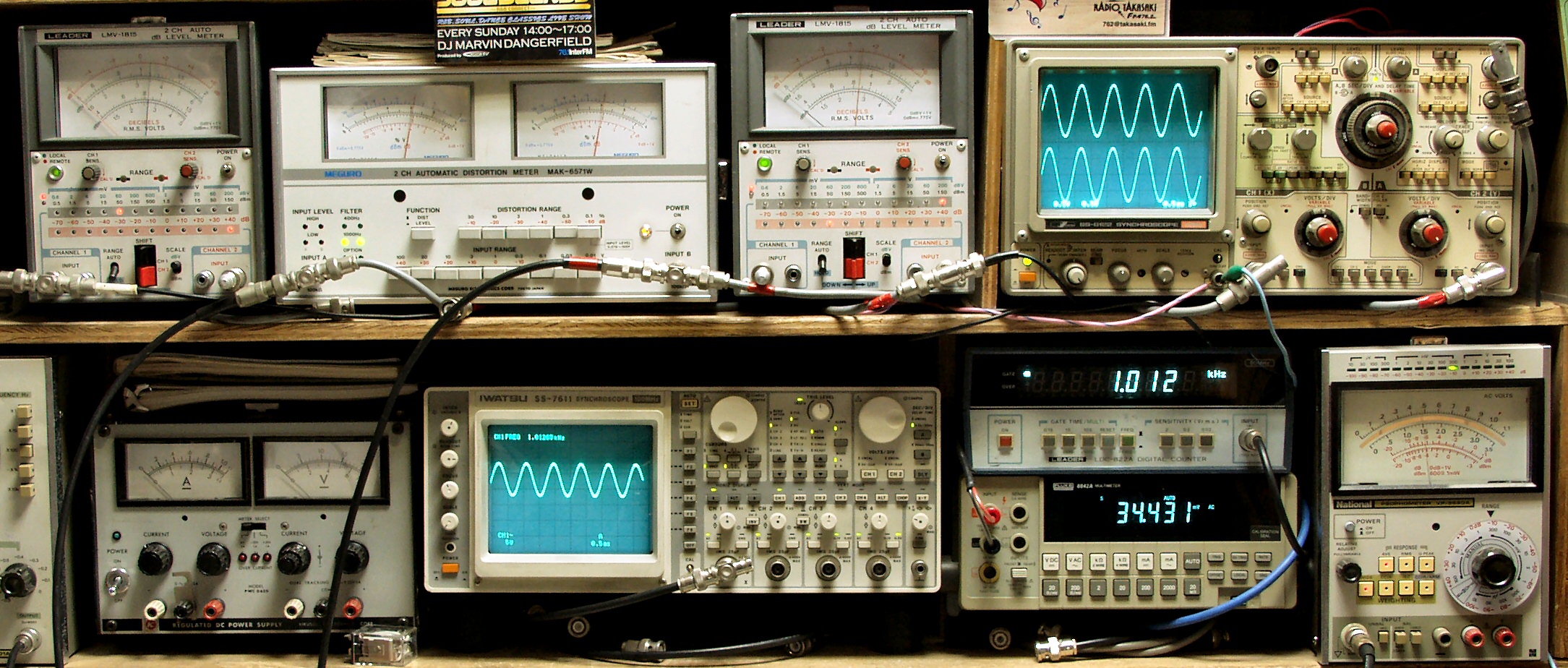

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定 　　　下段左端　電圧計＝入力電圧測定

Ｔ１．　修理前歪み率測定　出力電圧３５ｍＶ　歪み率＝０．２％　測定レンジ＝０．３％　１０００ＨＺ１５０ｍＶ入力

Ｔ２．　修理前歪み率測定　出力電圧３５ｍＶ　歪み率＝０．２％　測定レンジ＝０．３％　４００ＨＺ１５０ｍＶ入力

Ｔ３．　上記の歪みが多い１つの原因は、ユーザーが出力電圧を下げる目的で、回路変更したのが適切で無い為！

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源

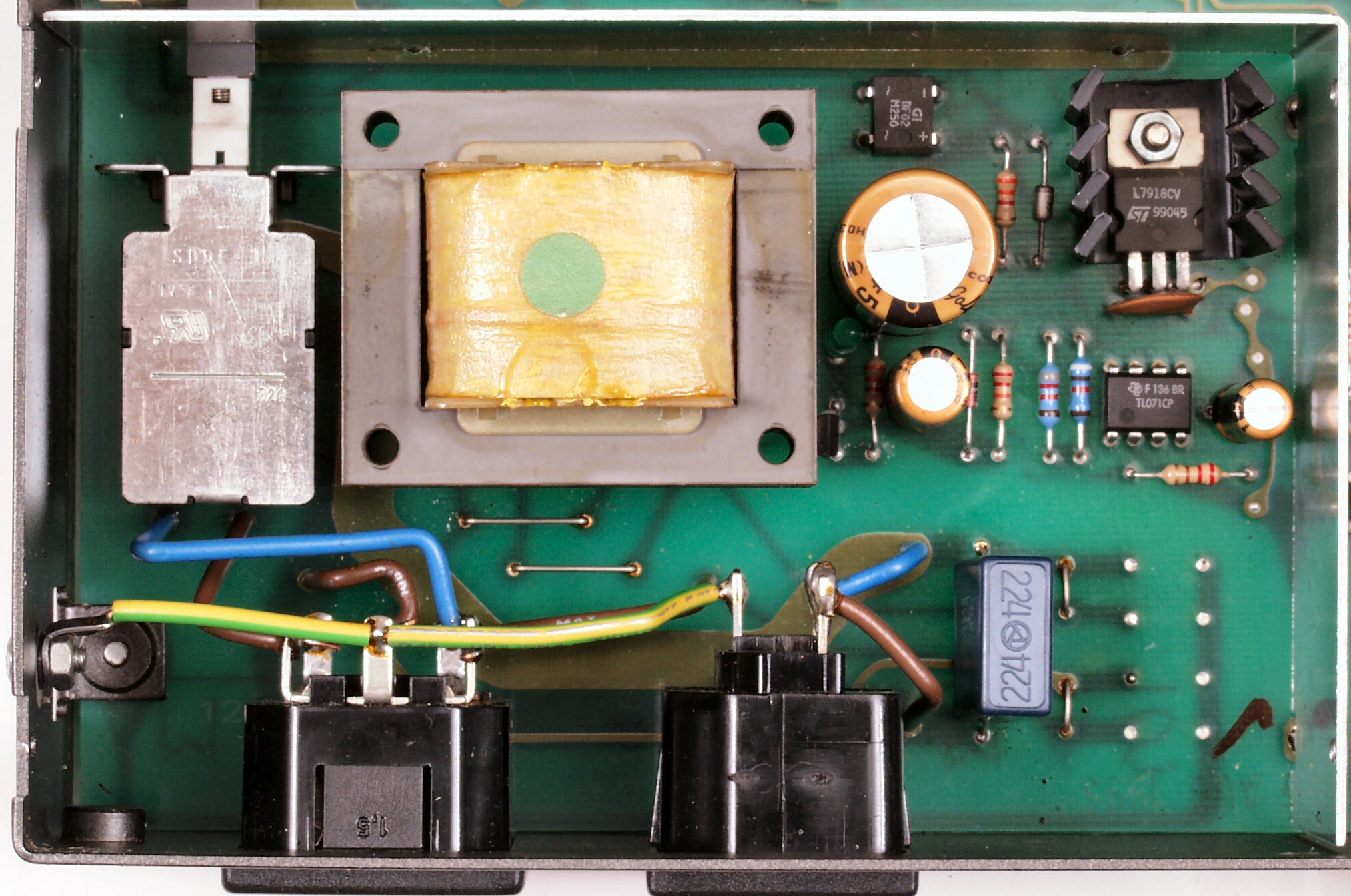

Ｃ１２．　修理後　　電源　フイルムコンデンサー、電解コンデンサー３個交換

Ｃ１３．　修理前　　電源基板裏

Ｃ１４．　完成電源基板裏　全半田やり直し（半田補正）＋洗浄後

Ｃ２１．　修理前　　コントロール基板

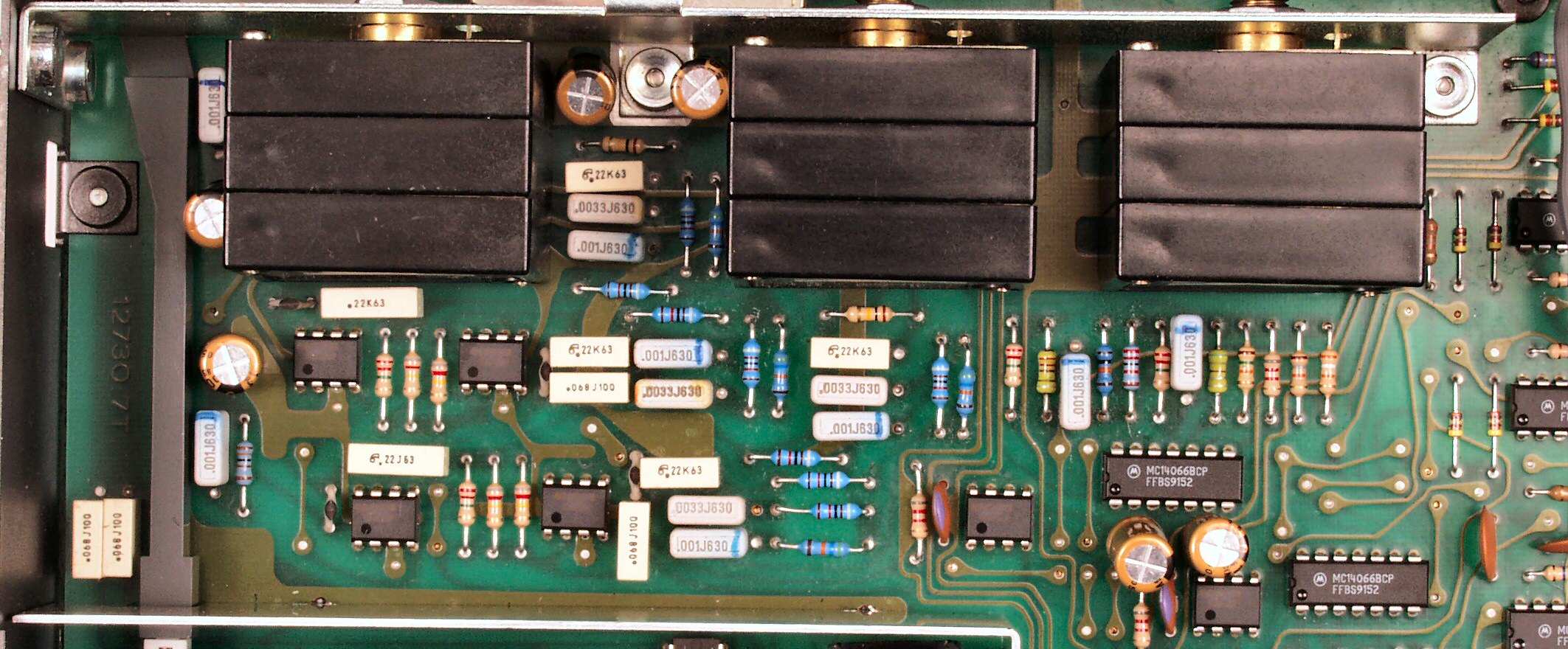

Ｃ２２．　修理後　コントロール基板　ＯＰ−ＡＭＰ個、電解コンデンサー６個交換

Ｃ２３．　修理前　　コントロール基板裏

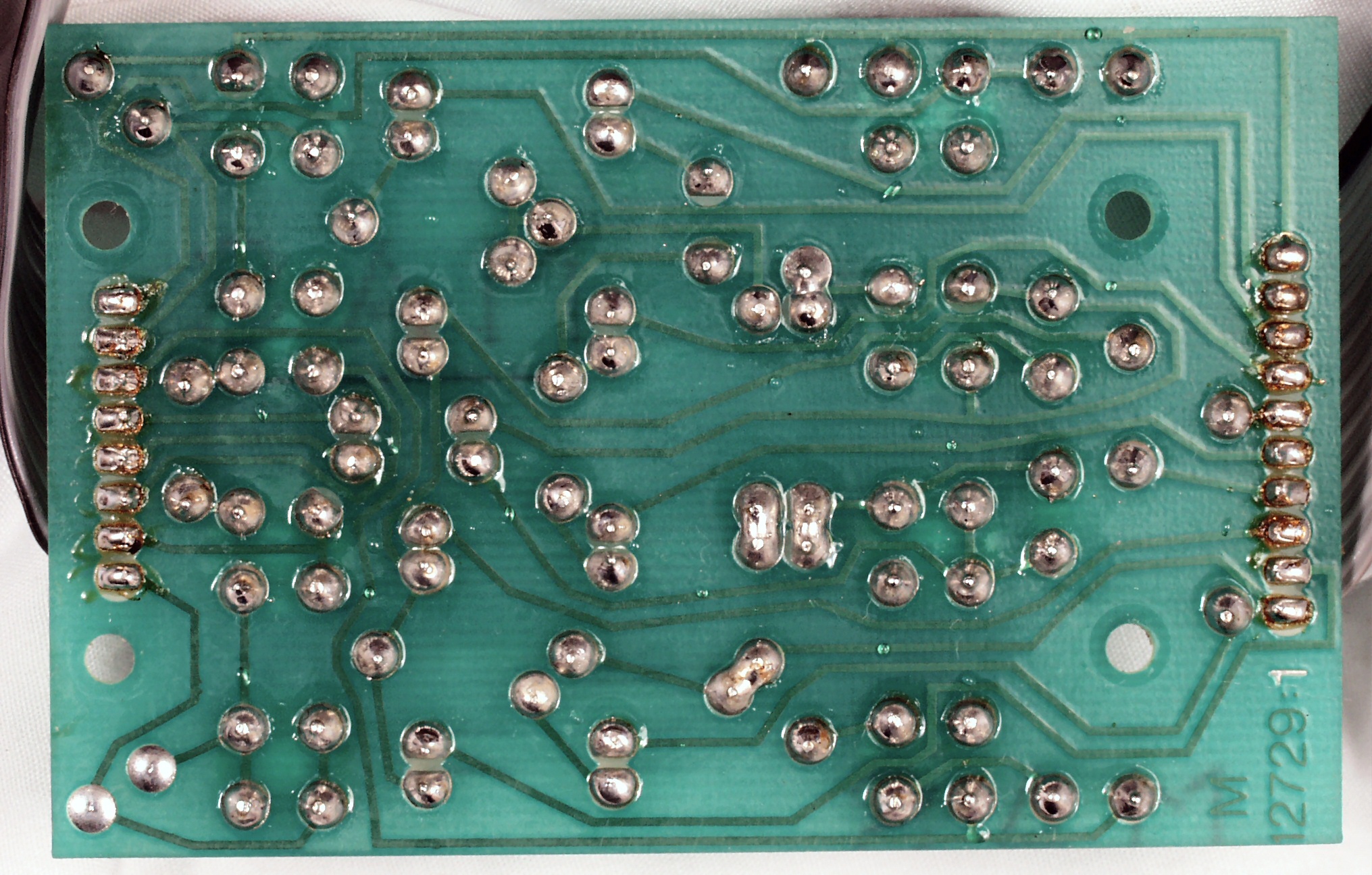

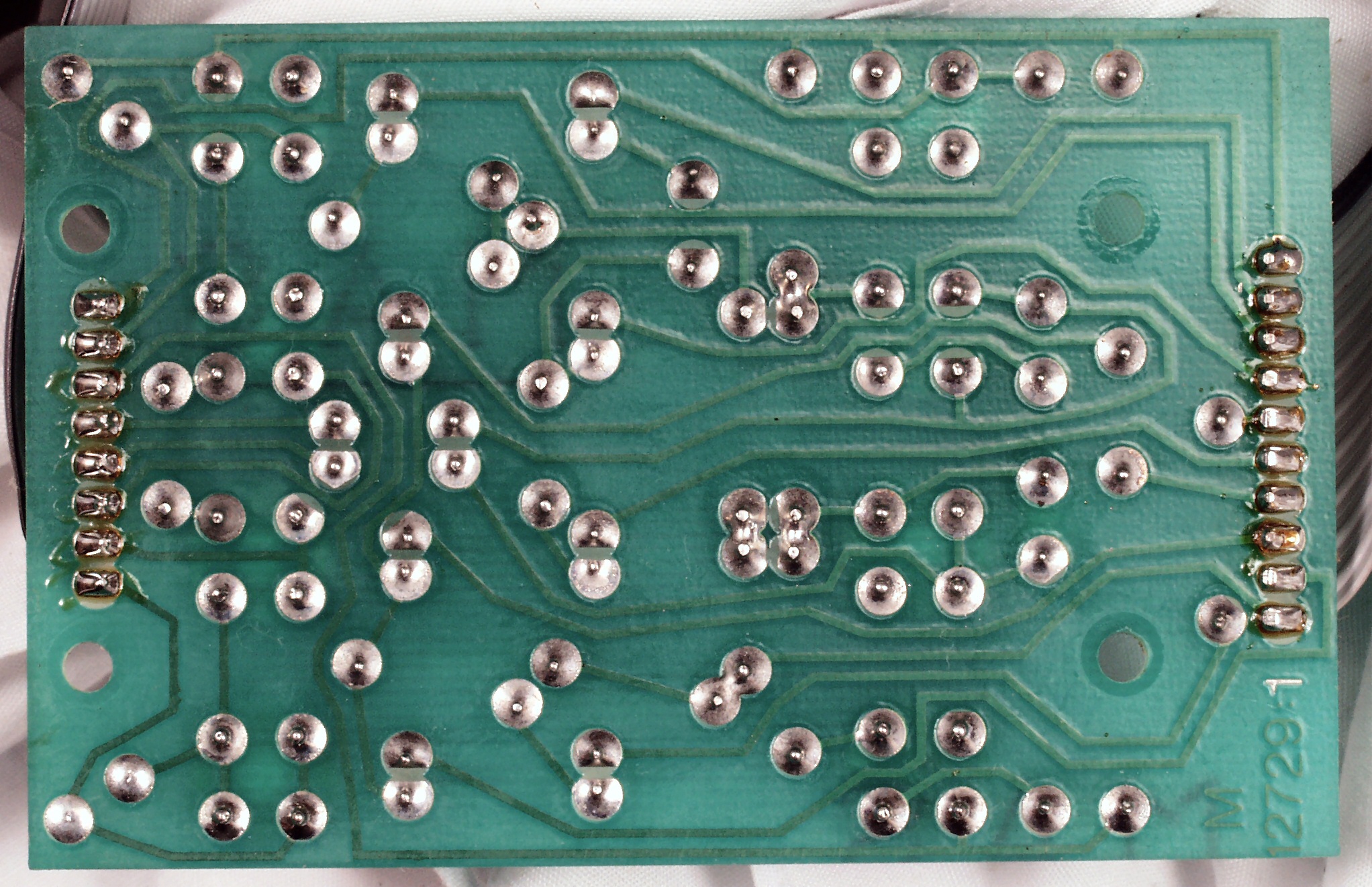

Ｃ２４．　完成コントロール基板裏　全半田やり直し（半田補正）＋洗浄後

Ｃ３１．　修理前　　入力AMP基板

Ｃ３２．　修理後　　入力AMP基板　ＯＰ−ＡＭＰ個、電解コンデンサー１３個交換。

Ｃ３３．　修理前　　入力AMP基板裏

Ｃ３４．　完成入力AMP基板裏　全半田やり直し（半田補正）＋洗浄後

Ｃ４１．　修理前　　ＬＥＤ表示基板裏

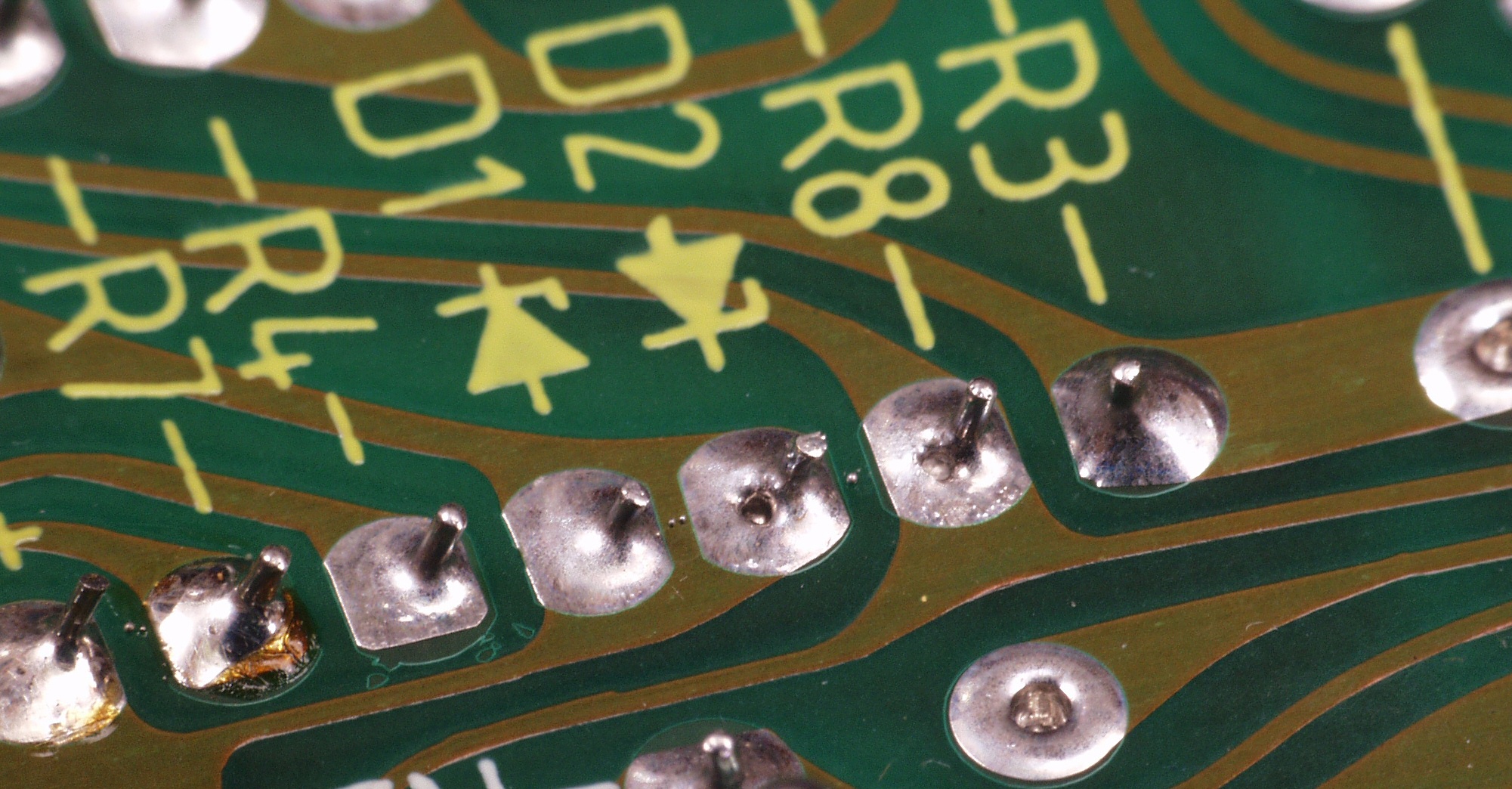

Ｃ４１１．　修理中　　ＬＥＤ表示基板裏、半田不良予備軍、この基板はスルホール基板では無い

Ｃ４２．　修理（半田補正）後　　ＬＥＤ表示基板裏

Ｃ４３．　完成ＬＥＤ表示基板裏　洗浄後

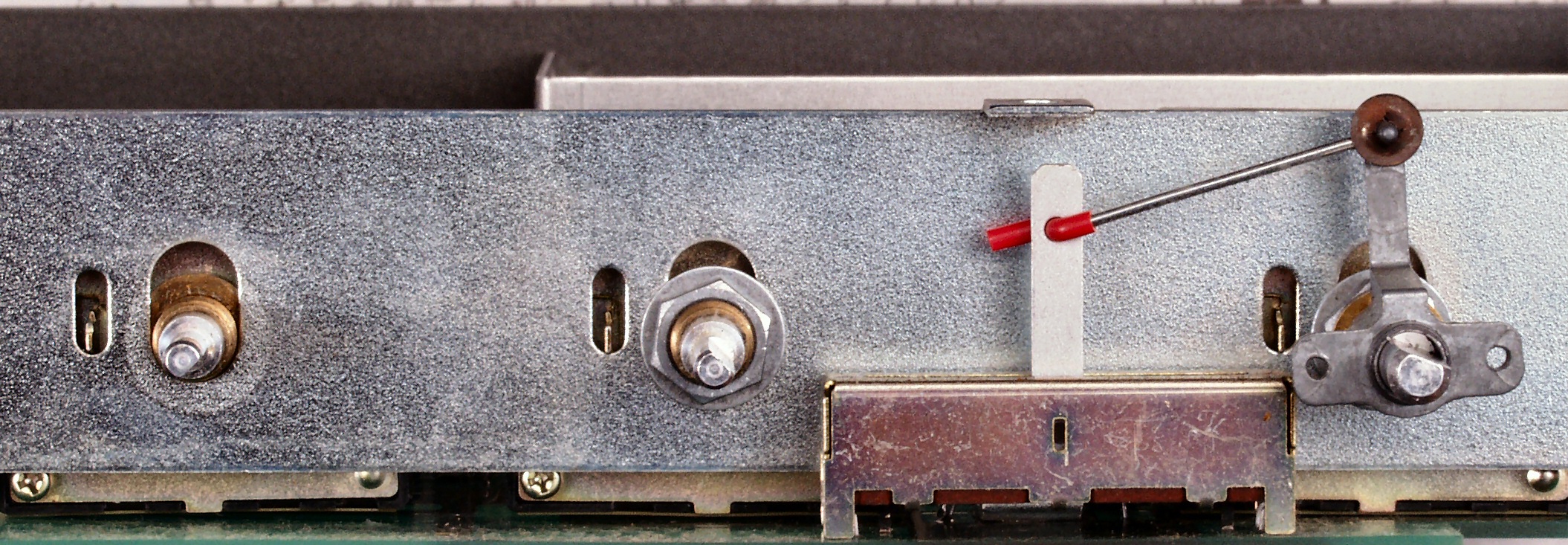

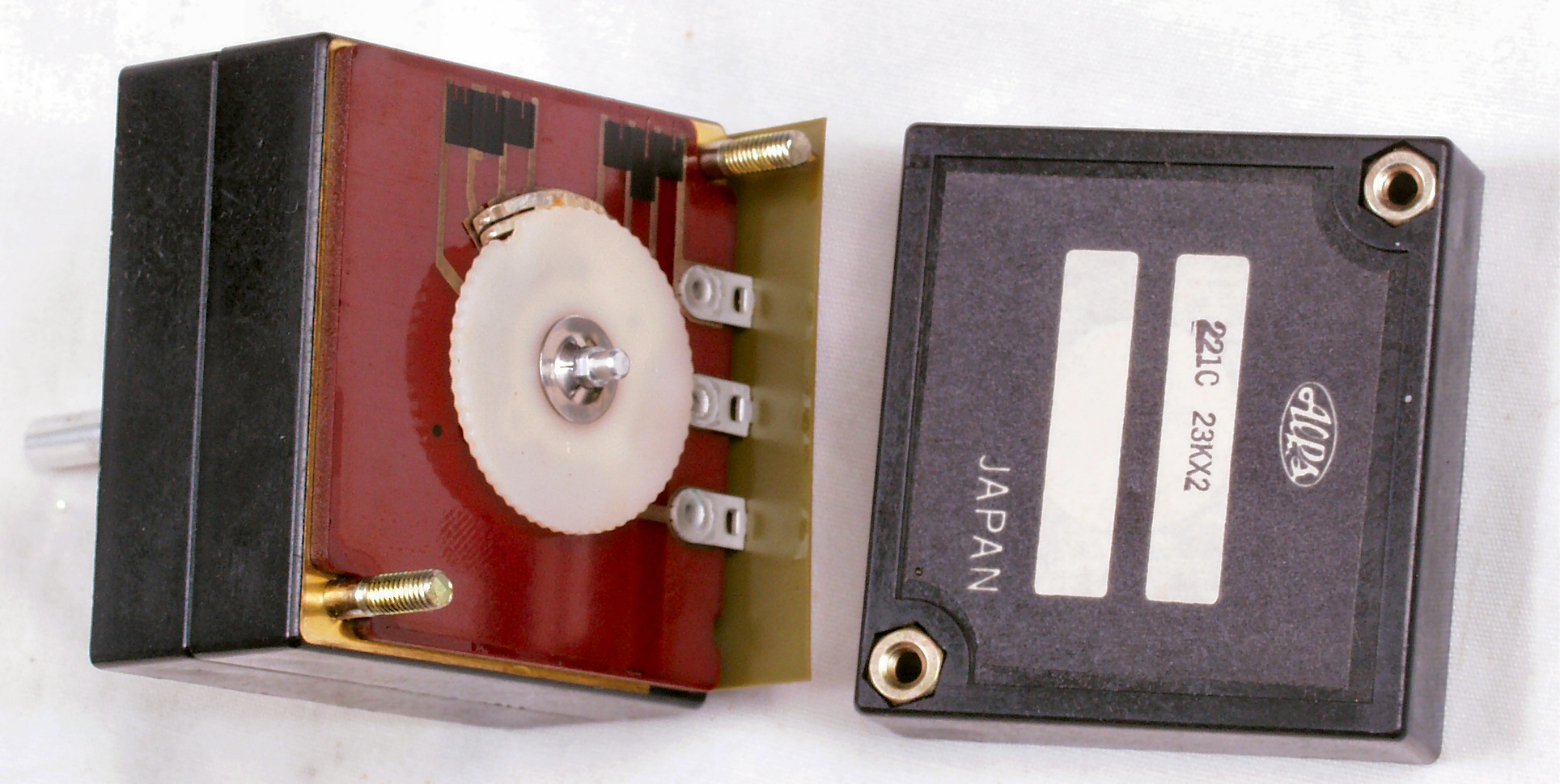

Ｃ５１．　修理中　　ＶＲ点検、カシメ構造なのでこれまで

Ｃ５２．　修理中　　ＶＲ取り付け穴は長穴になっていて、取り外しが楽

Ｃ６．　パネル洗浄中

Ｃ７．　交換部品

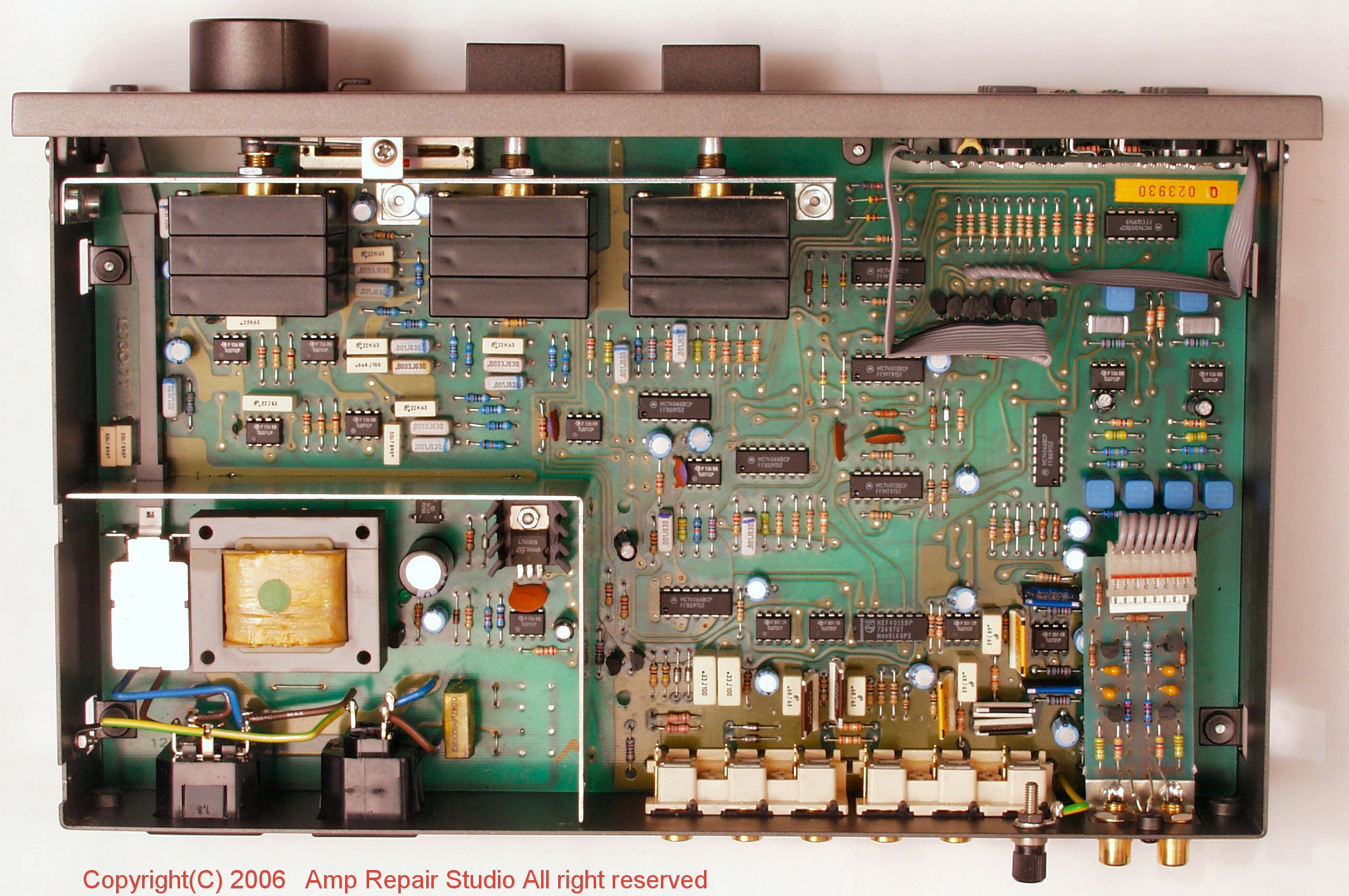

Ｃ８１．　修理前　上から見る

Ｃ８２．　修理後　上から見る

Ｃ８３．　修理前　下から見る

Ｃ８４．　修理後　下から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下右オーディオアナライザーより１００ＨＺ・４００ＨＺ・１ＫＨＺ・２ＫＨＺの信号を出し（歪み率＝約０．０００６％）これをＡＭＰに入力し、出力を測定 　　　左端電圧計＝入力電圧測定

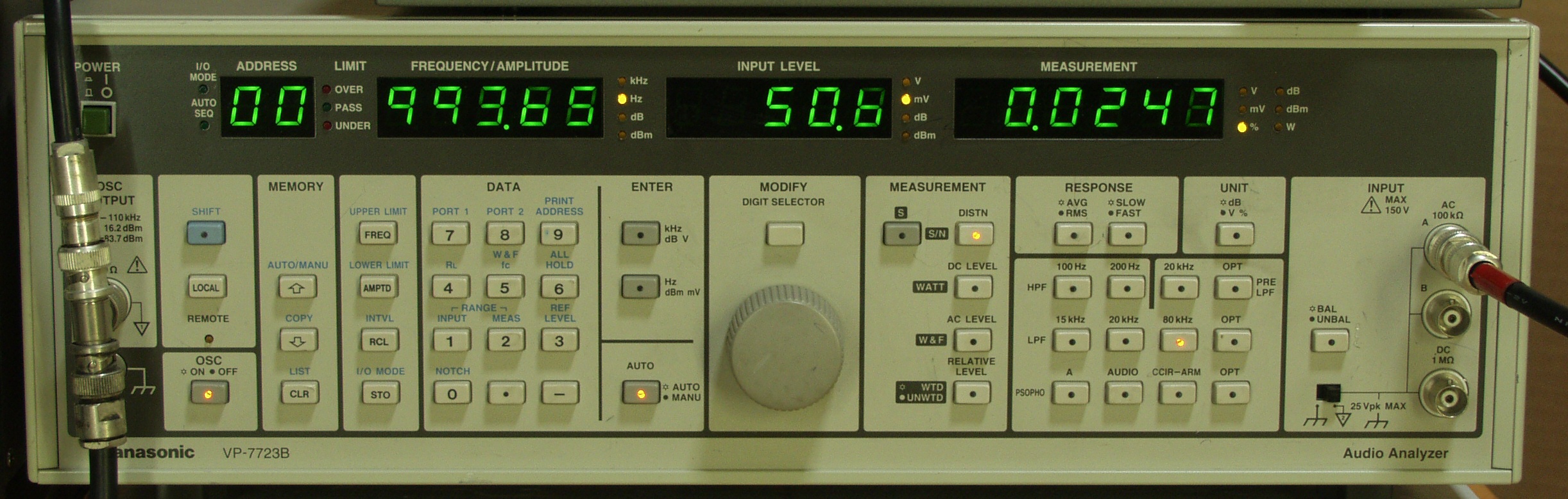

Ｅ１１．　Ｒ側ＣＤ入力端子に１００ｍＶ・１００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ１２．　Ｒ側ＣＤ入力端子に１００ｍＶ・４００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ１３．　Ｒ側ＣＤ入力端子に１００ｍＶ・１０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

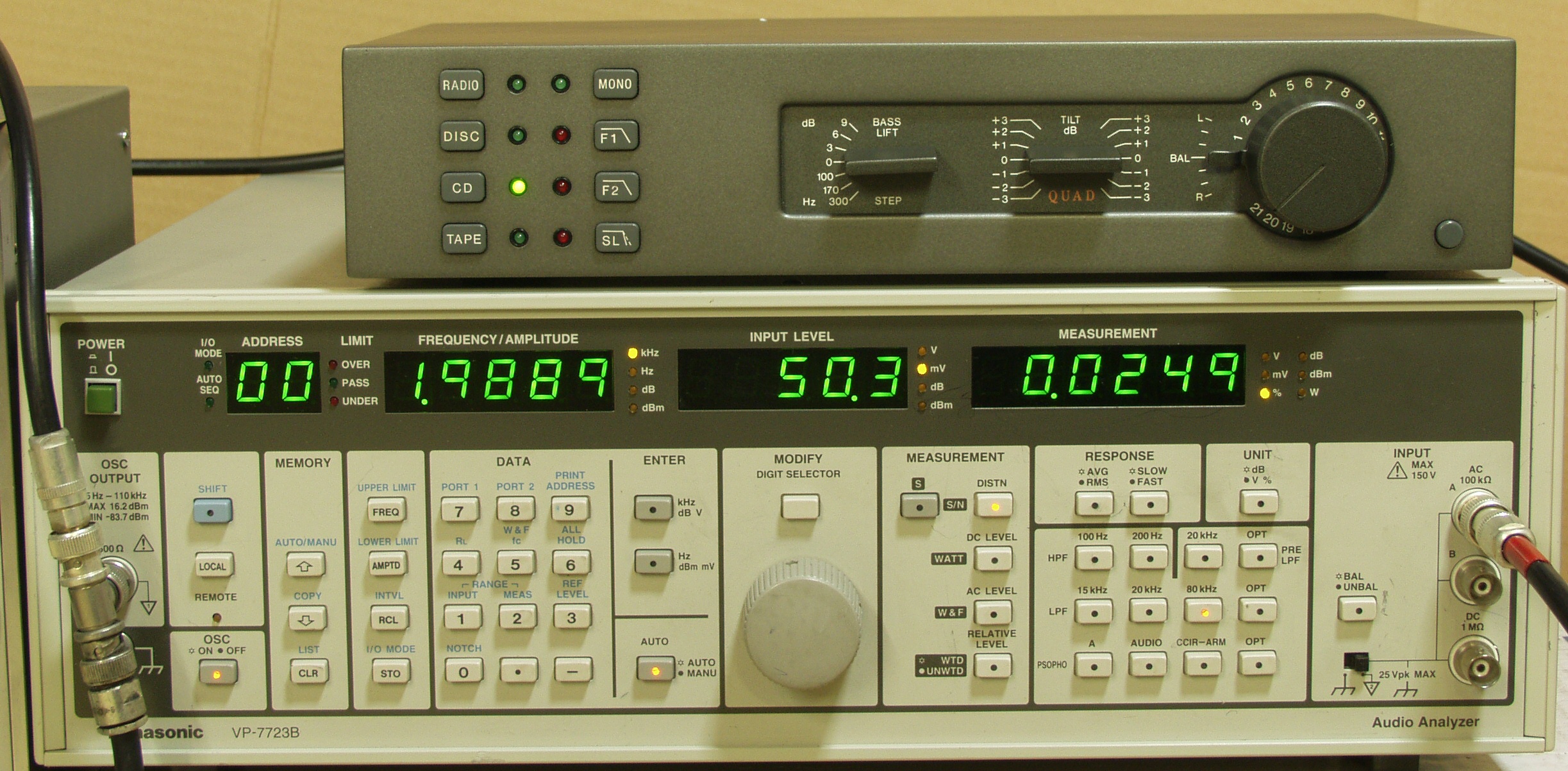

Ｅ１４．　Ｒ側ＣＤ入力端子に１００ｍＶ・２０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ２１．　Ｌ側ＣＤ入力端子に１００ｍＶ・１００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ２２．　Ｌ側ＣＤ入力端子に１００ｍＶ・４００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ２３．　Ｌ側ＣＤ入力端子に１００ｍＶ・１０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

Ｅ２４．　Ｌ側ＣＤ入力端子に１００ｍＶ・２０００ＨＺを入力。　出力＝５０ｍＶ、歪み率＝０．０２％。　ＶＲはＭａｘ位置

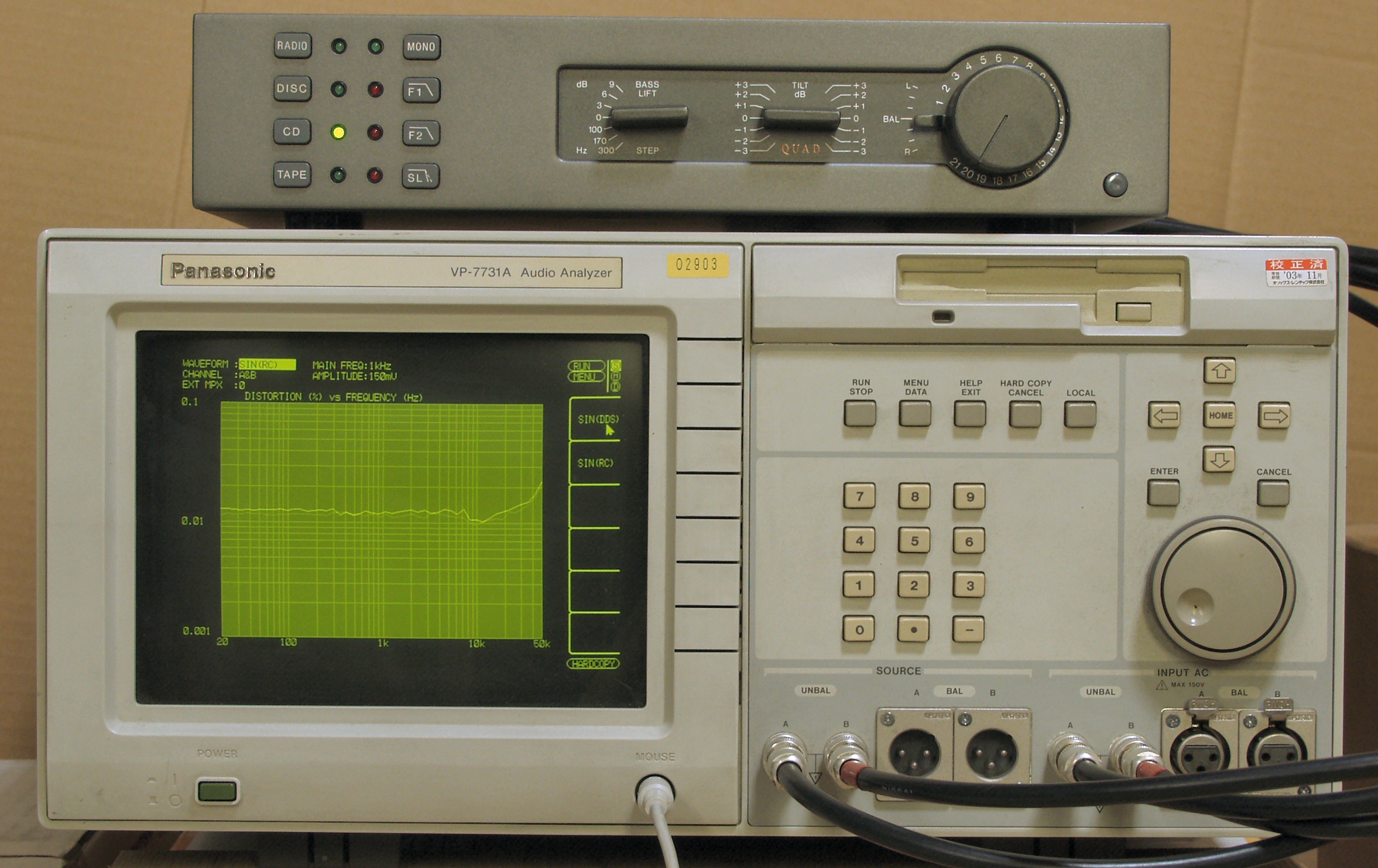

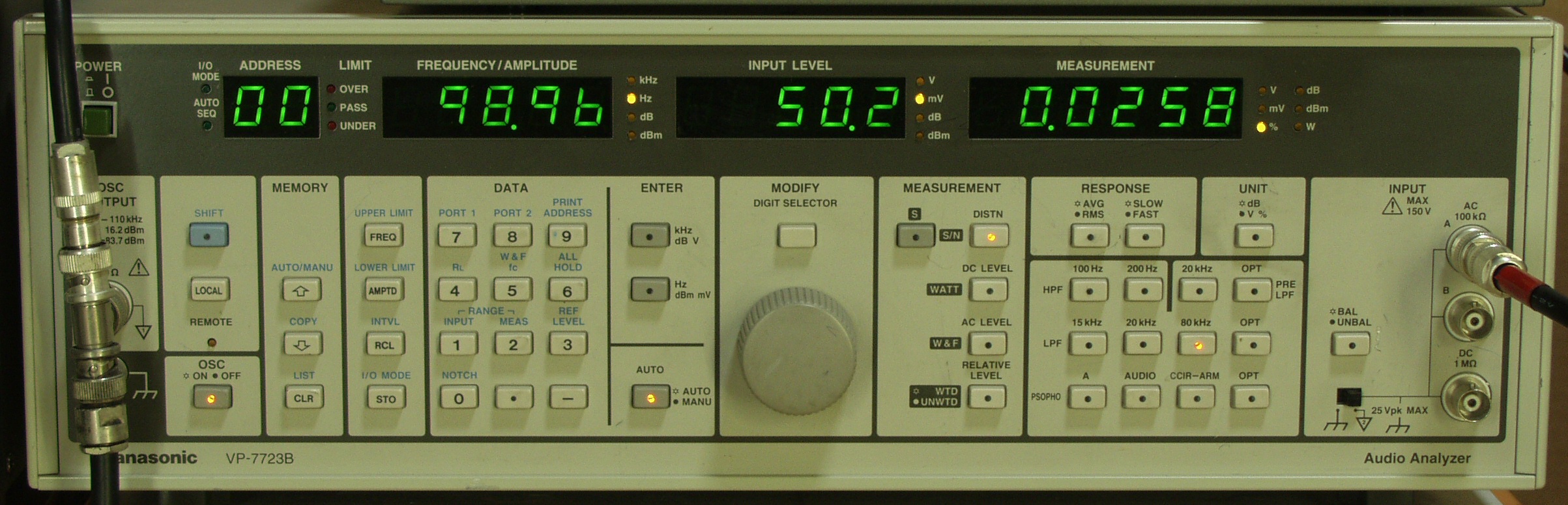

Ｆ．　上位測定機器での調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

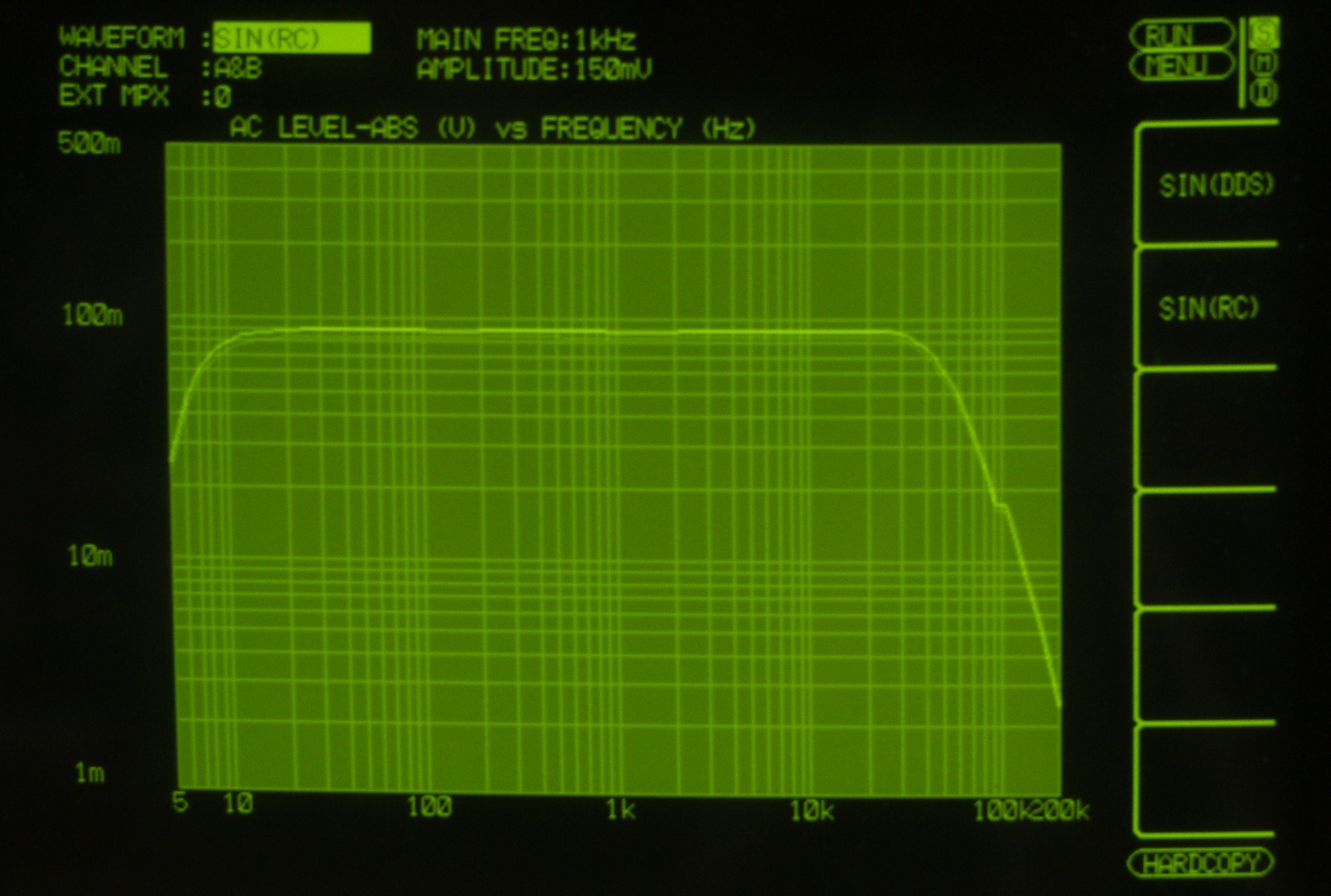

Ｆ１．　入出力特性測定（ＣＤ入力）。　ＣＤ入力端子に１５０ｍＶを入力。　出力＝９０ｍＶ。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ２．　入出力歪み測定。ＣＤ入力端子に１５０ｍＶを入力。　ＶＲはＭａｘ位置。

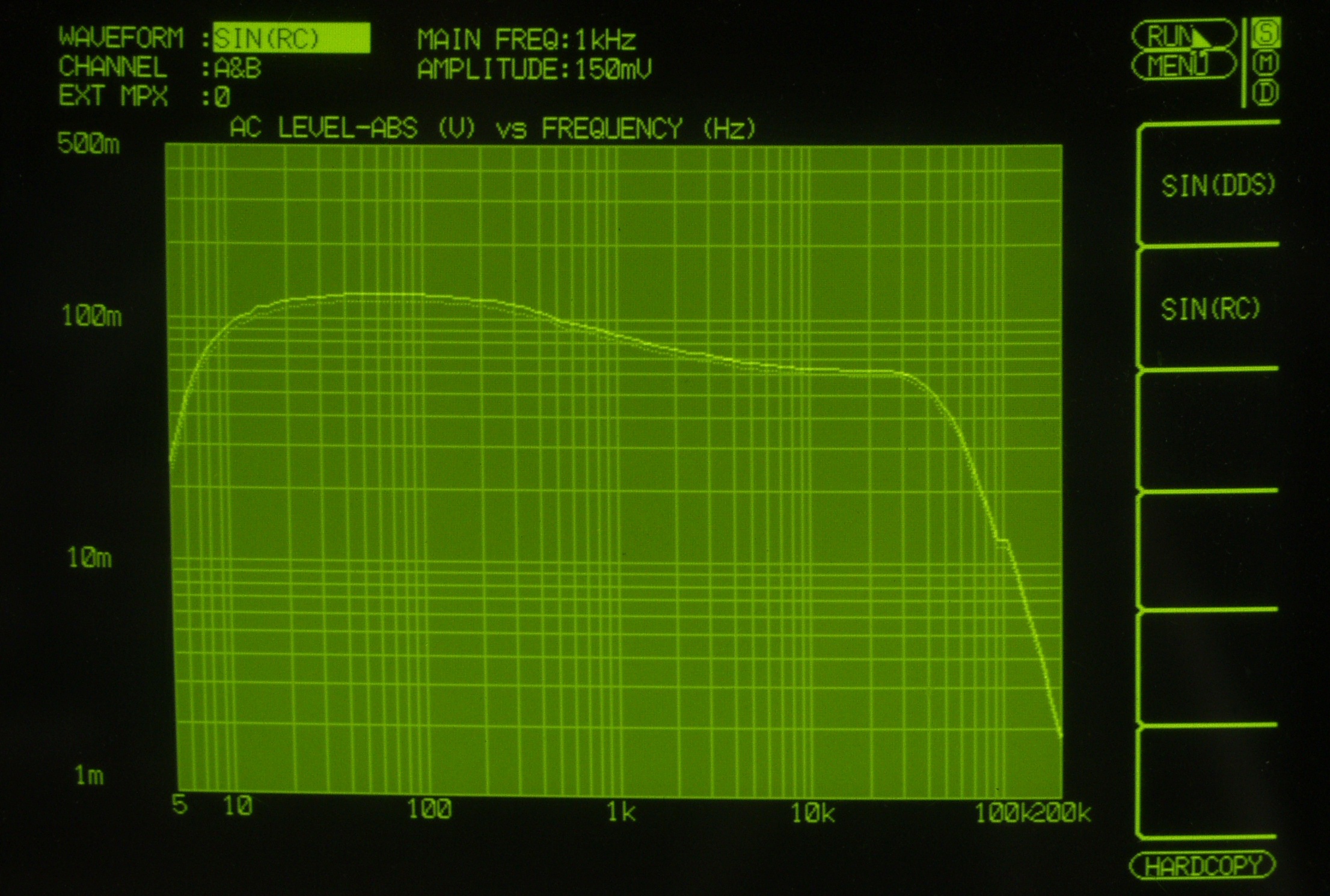

Ｆ３．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ。　ＶＲはＭａｘ位置。

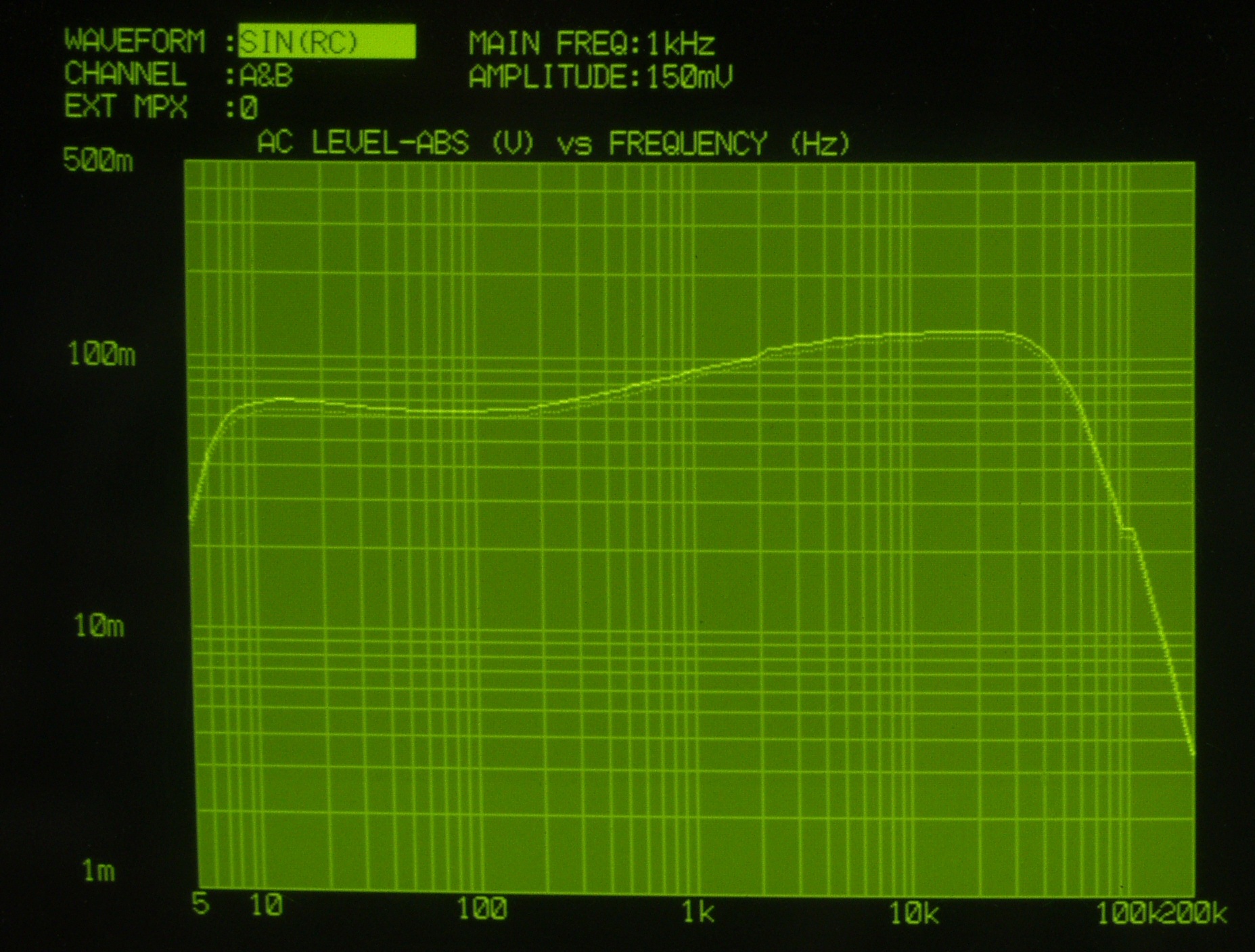

Ｆ４．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＳＴＥＰ＝３００ＨＺ。　ＶＲはＭａｘ位置。

Ｆ５．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＴＩＬＴ　低域＝−３ｄＢ、高域＝＋３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ６．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＴＩＬＴ　低域＝＋３ｄＢ、高域＝−３ｄＢ。　ＶＲはＭａｘ位置。

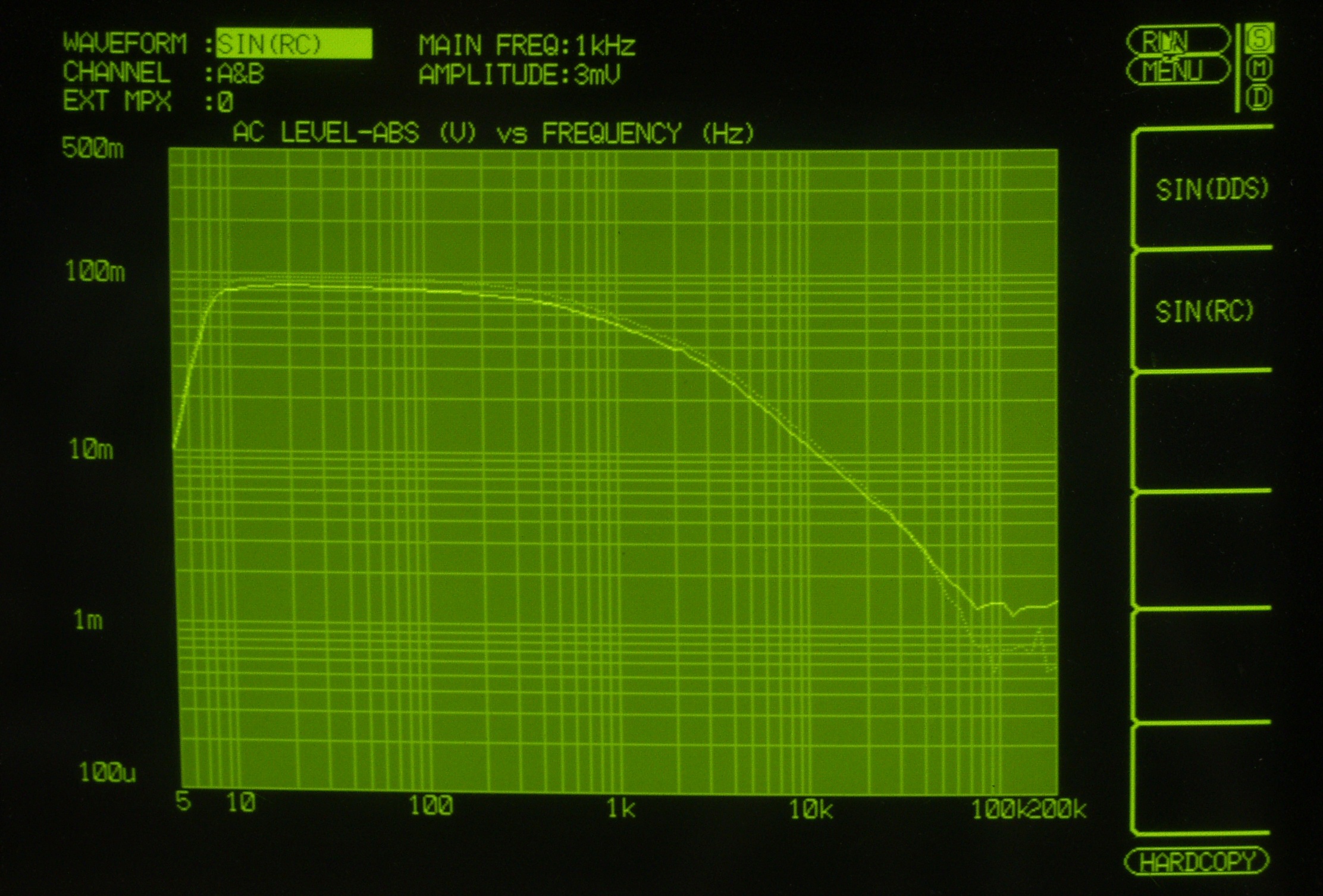

Ｆ７．　入出力特性測定（ＭＭ入力）。　３ｍＶを入力。　ＶＲはＭａｘ位置。　ユーザーの希望で修理範囲外。

Ｆ８．　２４時間エージング。　電源投入時の初期入力設定はＣＤ。

Ｓ．　ＱＵＡＤ　３４　の仕様（マニアル・カタログより）

型式 コントロールアンプ　３４ 入力感度/最大入力/負荷インピーダンス(1kHz) Disc=3mV/150mV/47kΩ,220pF 　　　 0.1mV/5mV/100Ω,22nF Radio=100mV/5V/100kΩ Aux=500mV/25V/49kΩ Tape play=300mV/15V/57kΩ SN比(A補正入力負荷時) Disc=75dB(47kΩ) 　　　 68dB(100Ω) Radio=88dB Aux、Tape play=87dB 出力レベル/ソースインピーダンス Tape録音=100mV/2.2kΩ パワーアンプ=0.5V/830Ω 歪率 すべての入力で最悪のとき0.05% 残留ノイズ -105dB(Aカーブ・ボリューム最小) 周波数特性 ディスク以外=±0.3dB ディスク=±0.5dB 電源入力 100〜130V、200〜250V、50-60Hz 外形寸法 幅321x高さ103x奥行207mm 重量 3.2kg 価格 1982年11月発売、￥195,000(1986年頃) 別売=ウッドケース 34/FM4共通スリーブ(￥19,500) 外形寸法 幅342x高さ84x奥行198mm 板厚 10mm
