ＱＵＡＤ　４４．　１０台目修理記録

平成２５年６月５日到着　　　９月１５日完成

このＡＭＰの入出力に使用する「５ピンＤＩＮコネクター（雄）」、多数有ります、必要なかたメール下さい 又、ケーブルも作ります（ＤＩＮ−ＲＣＡ端子）

Ａ．　修理前の状況 ヤフオクで購入。 １．要望 今回入手した、QUAD44は、手元に置いてずっと使い倒すつもりで、買いました。 私の使い方は下記にも記しますが、使うセレクター（ユニット）は一つだけで、他のユニットには器機を繋げません（将来的にも）。 可能であれば、ユニットの修理は一つだけ（状態の良いユニット）お願いし、他のユニットは、本体に基板を取り付けず、仕上げて頂きたいと思っています。 ユニットには 　�@オペアンプ差し替え可能なソケットをつける。 　�ARCA入力端子をつける。 　の2点を希望します。 TUNE-UPが可能であれば（特に電源部、メイン基板部）、貴殿がオススメする部品に交換して頂ければ幸いです。 2.使用器機・環境 　・パソコン　→　DAC　→　QUAD44→　QUAD306　→　スピーカー（LS3/5a） 　・デスクトップに設置。 　・二アフィールドで音量は上げず。 　・音楽のジャンルはクラシック、ジャズ、POPS、ネットラジオ等何でも といった具合で聴いています。 オーバーホール修理依頼。 Ｔ．　修理前点検測定 B．　原因 各部劣化 Ｃ．　修理状況 電解コンデンサー交換。 ＯＰ−ＡＭＰ交換。 リレー交換。 劣化ＲＣＡ端子交換、及びRCA端子増設。 出力ＲＣＡ端子板製作 めくら板製作 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　　８０，０００円　　オーバーホール修理 Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

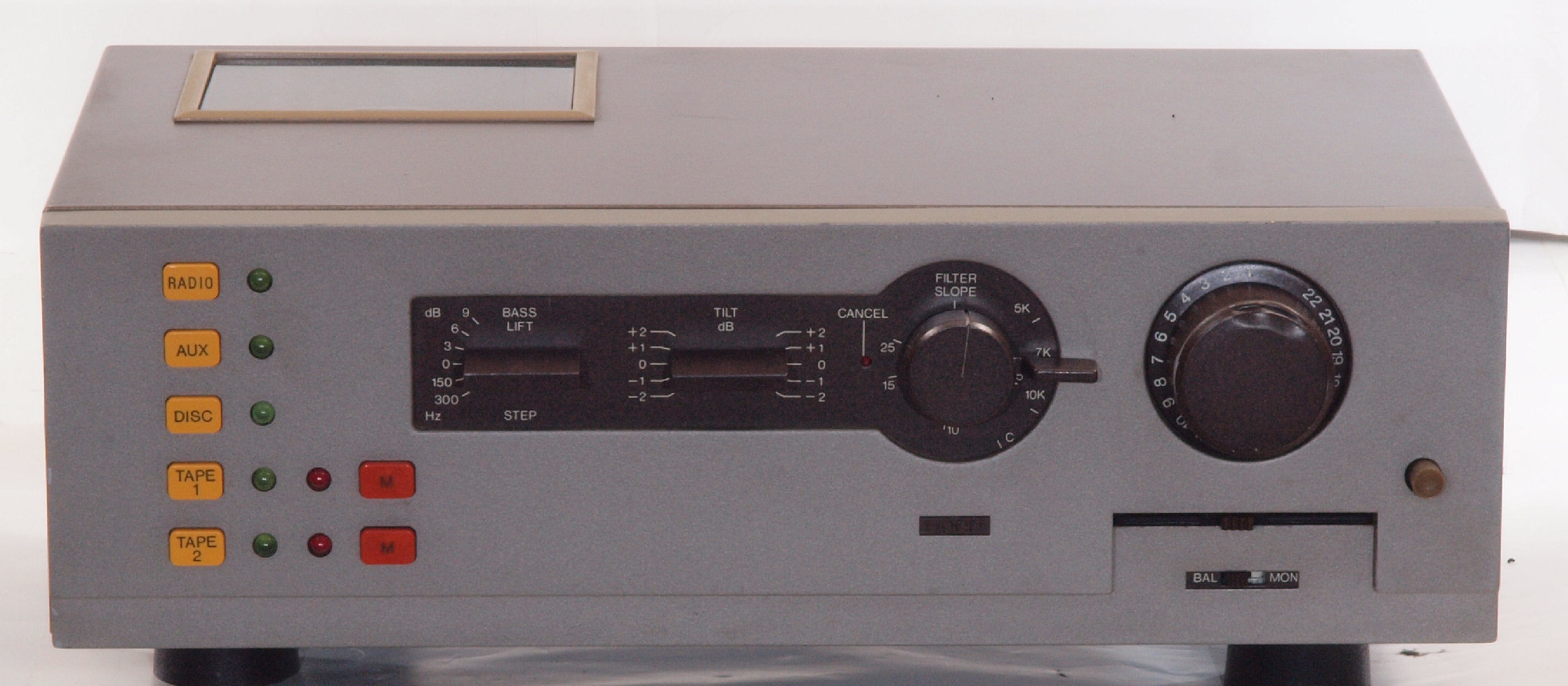

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

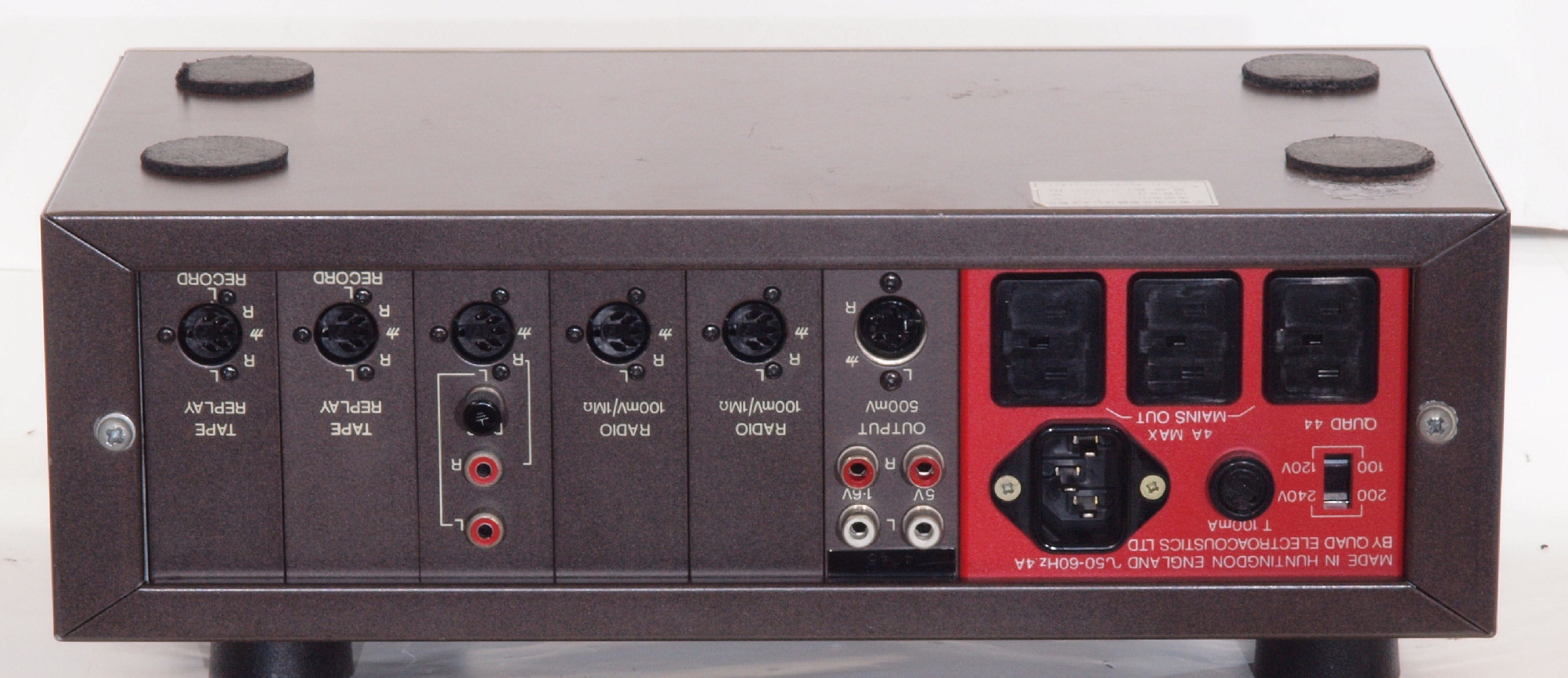

Ａ１３．　点検中　後から見る

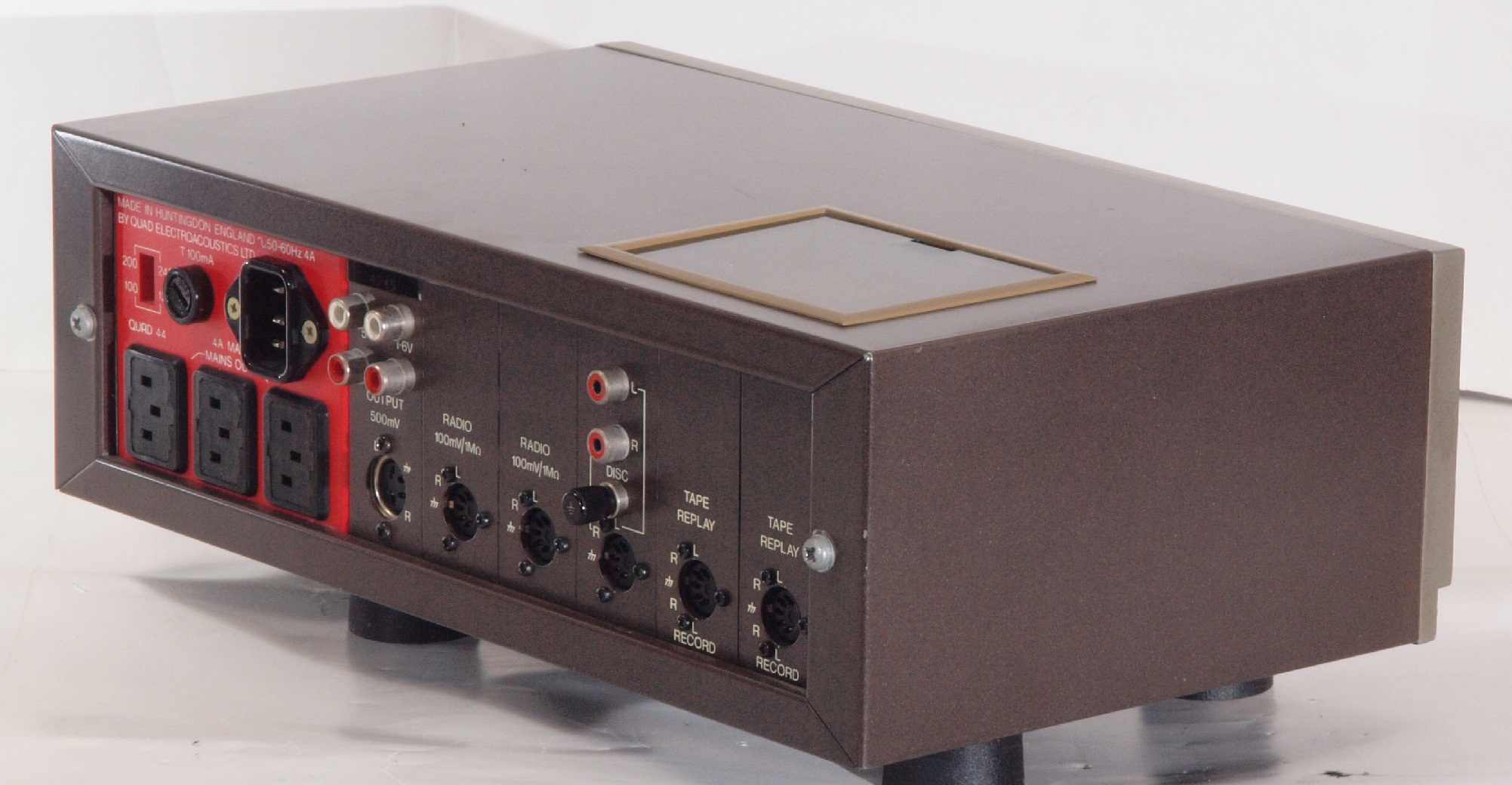

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

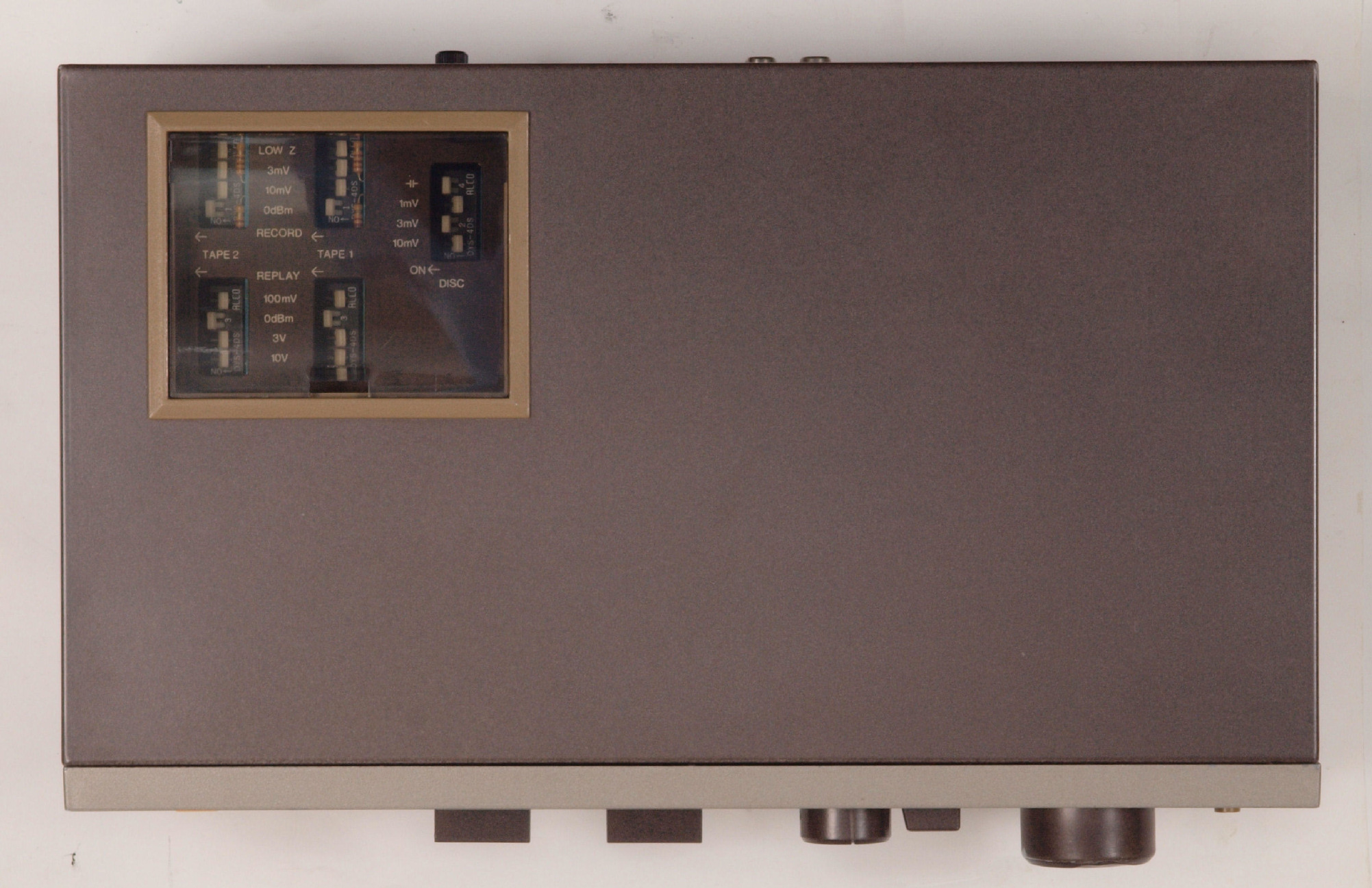

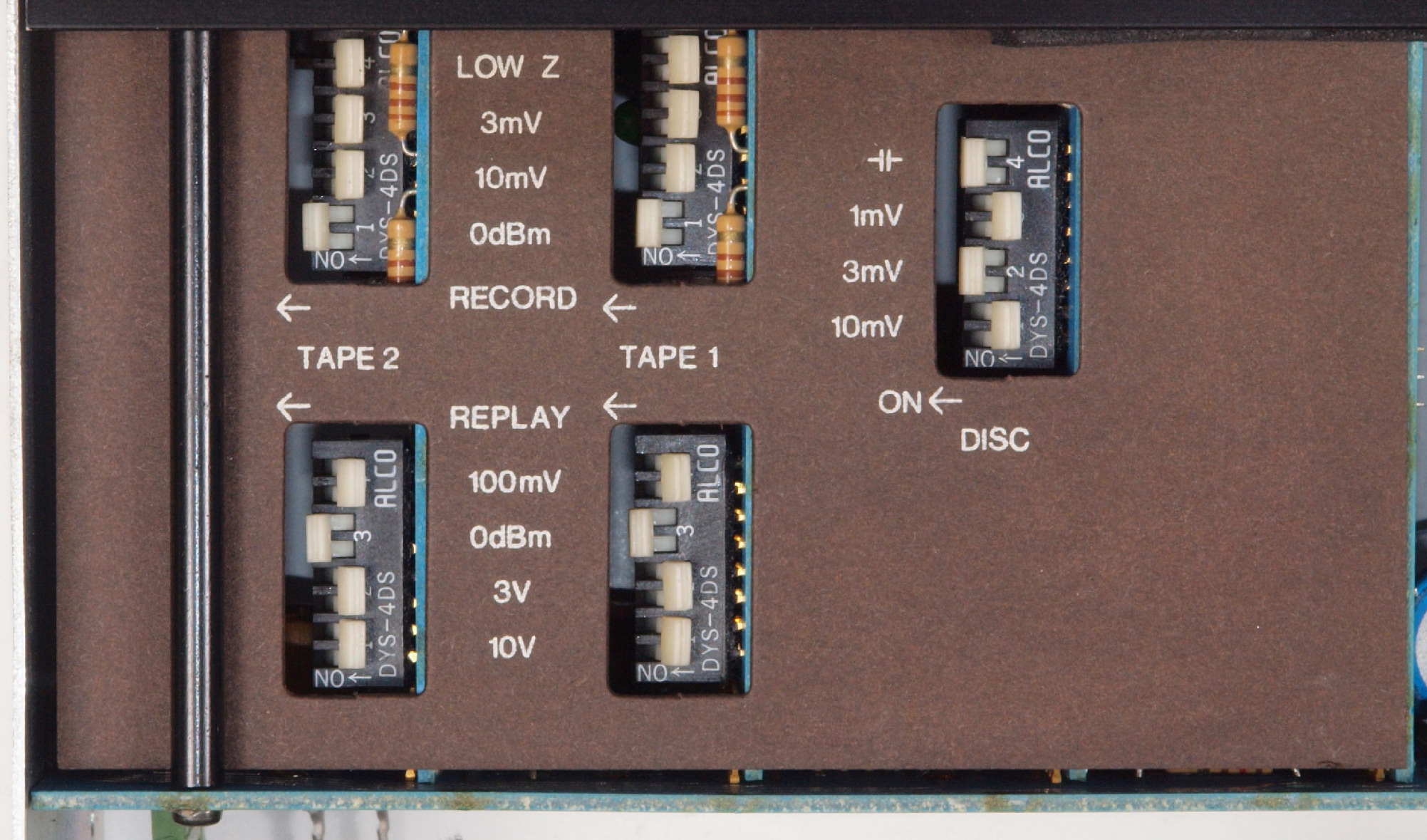

Ａ１６．　点検中　上から見る、　設定ディップＳＷ。

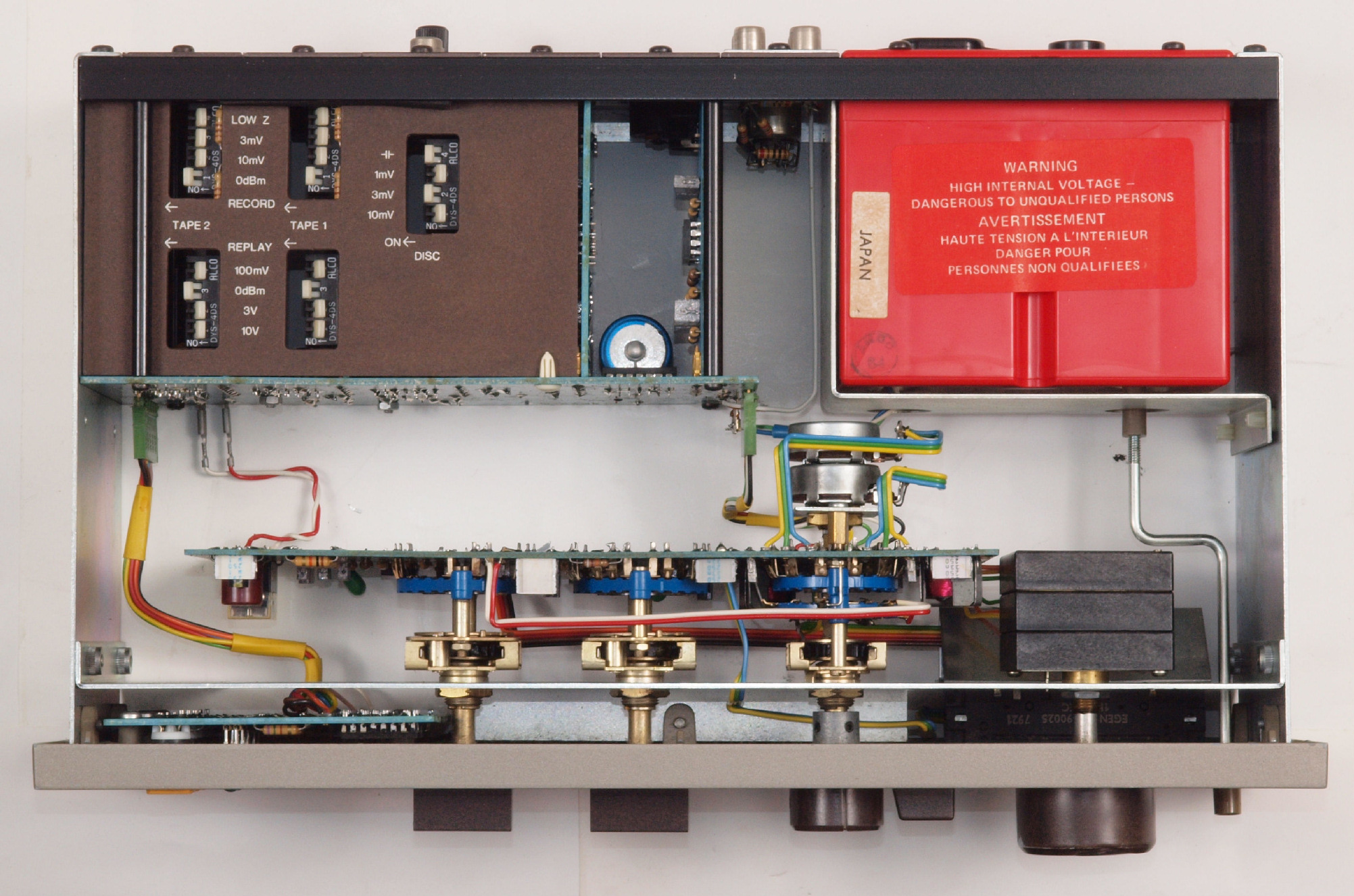

Ａ１７．　点検中　上蓋を取り、上から見る。

Ａ１８．　点検中　上蓋＋Ｄｉｐ−ＳＷカバーを取り、上から見る。

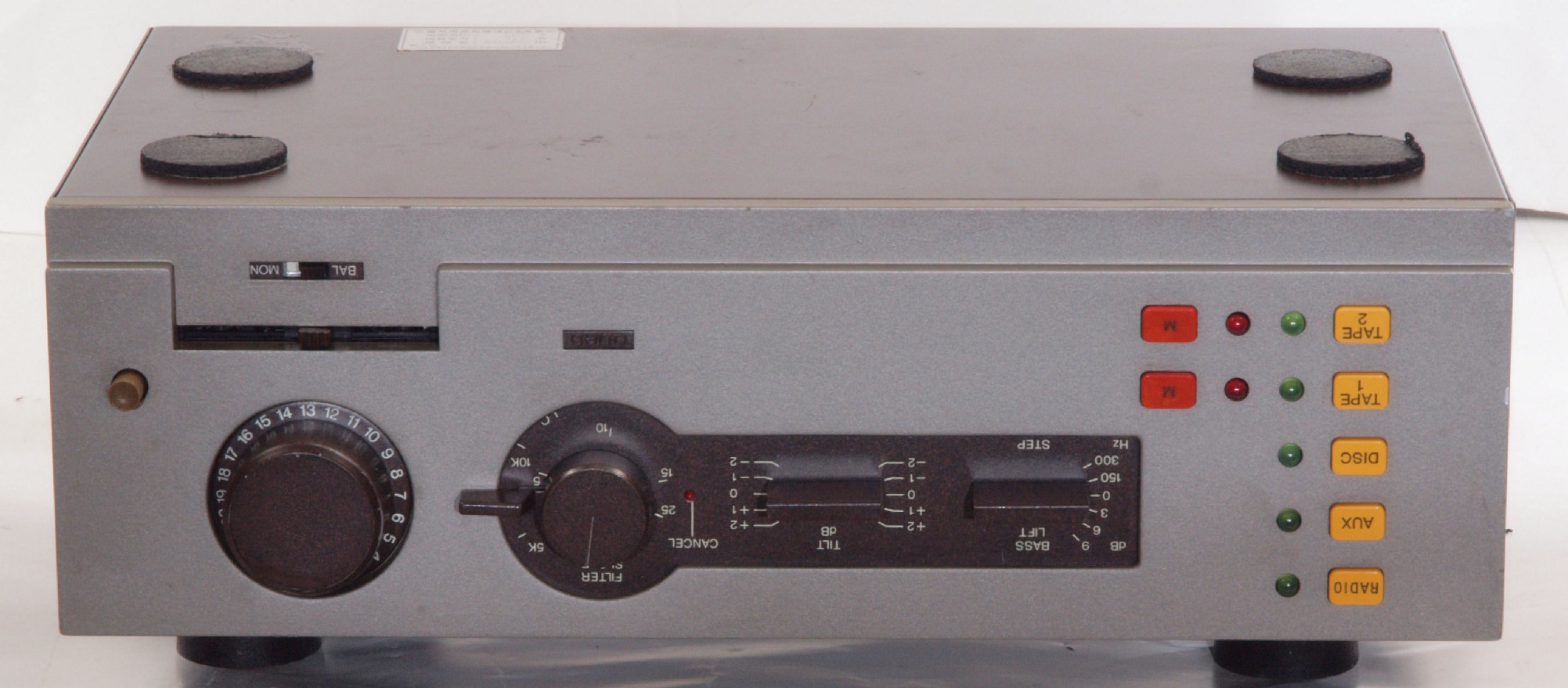

Ａ２１．　点検中　下前から見る

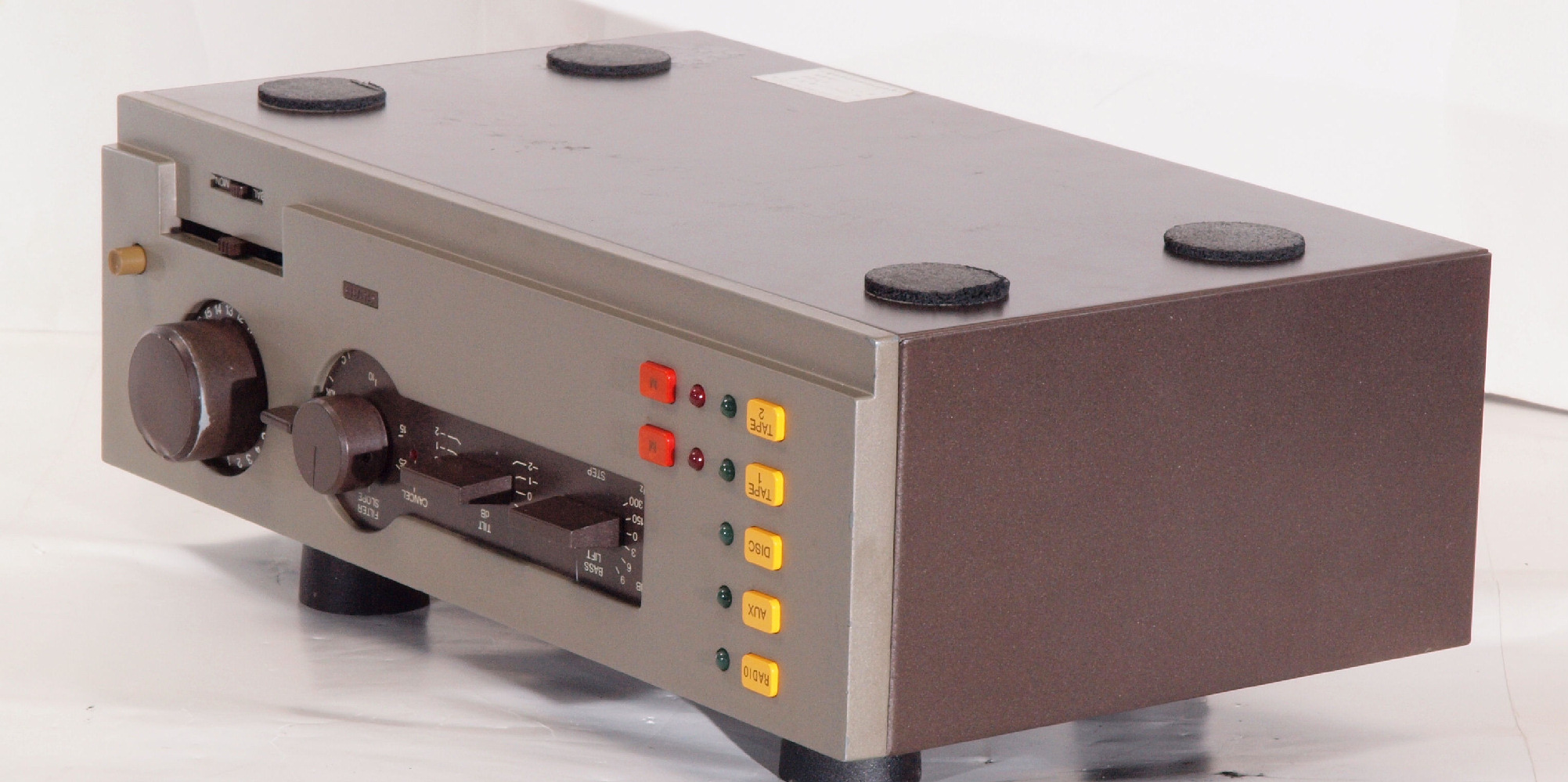

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

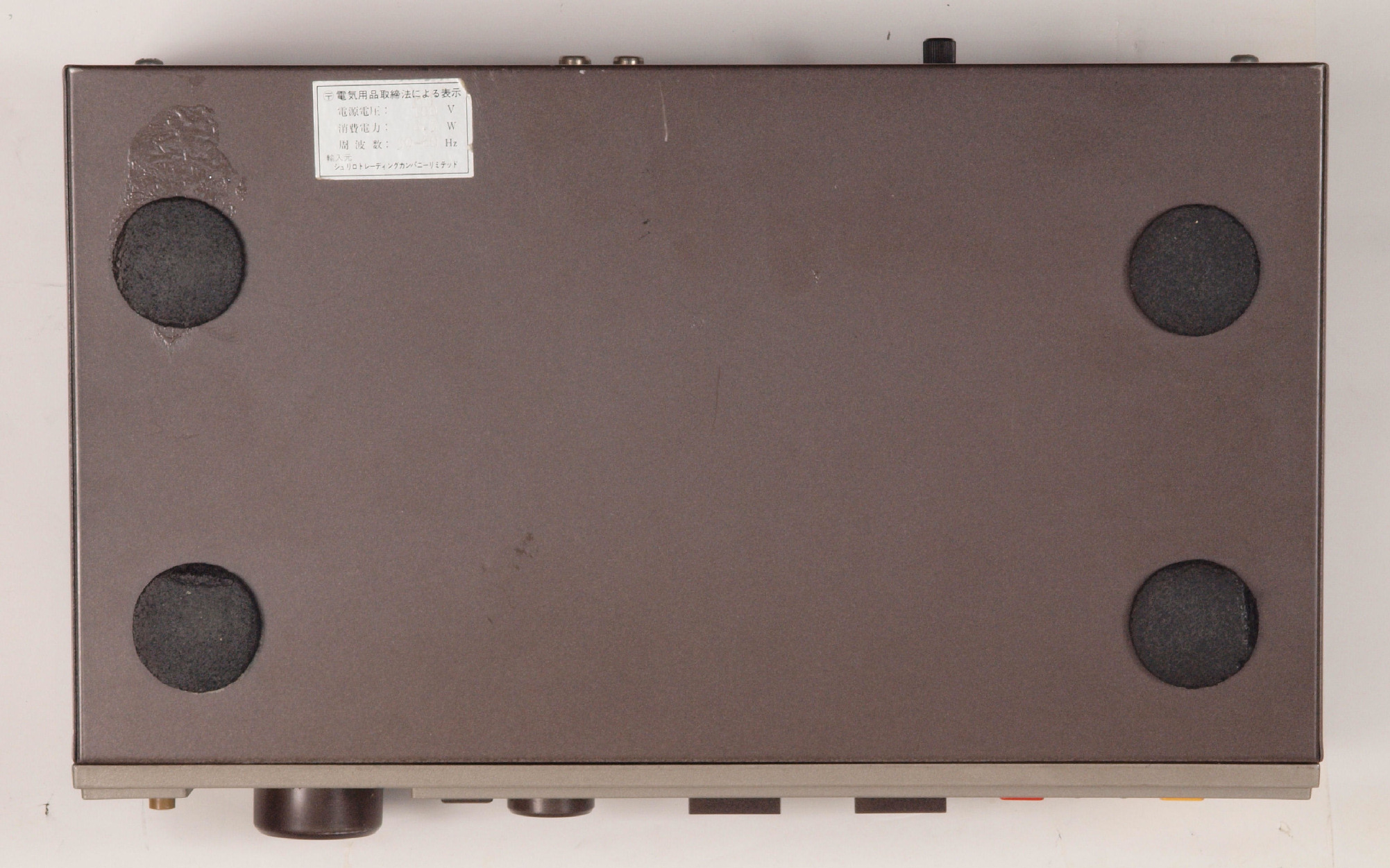

Ａ２５．　点検中　下から見る。

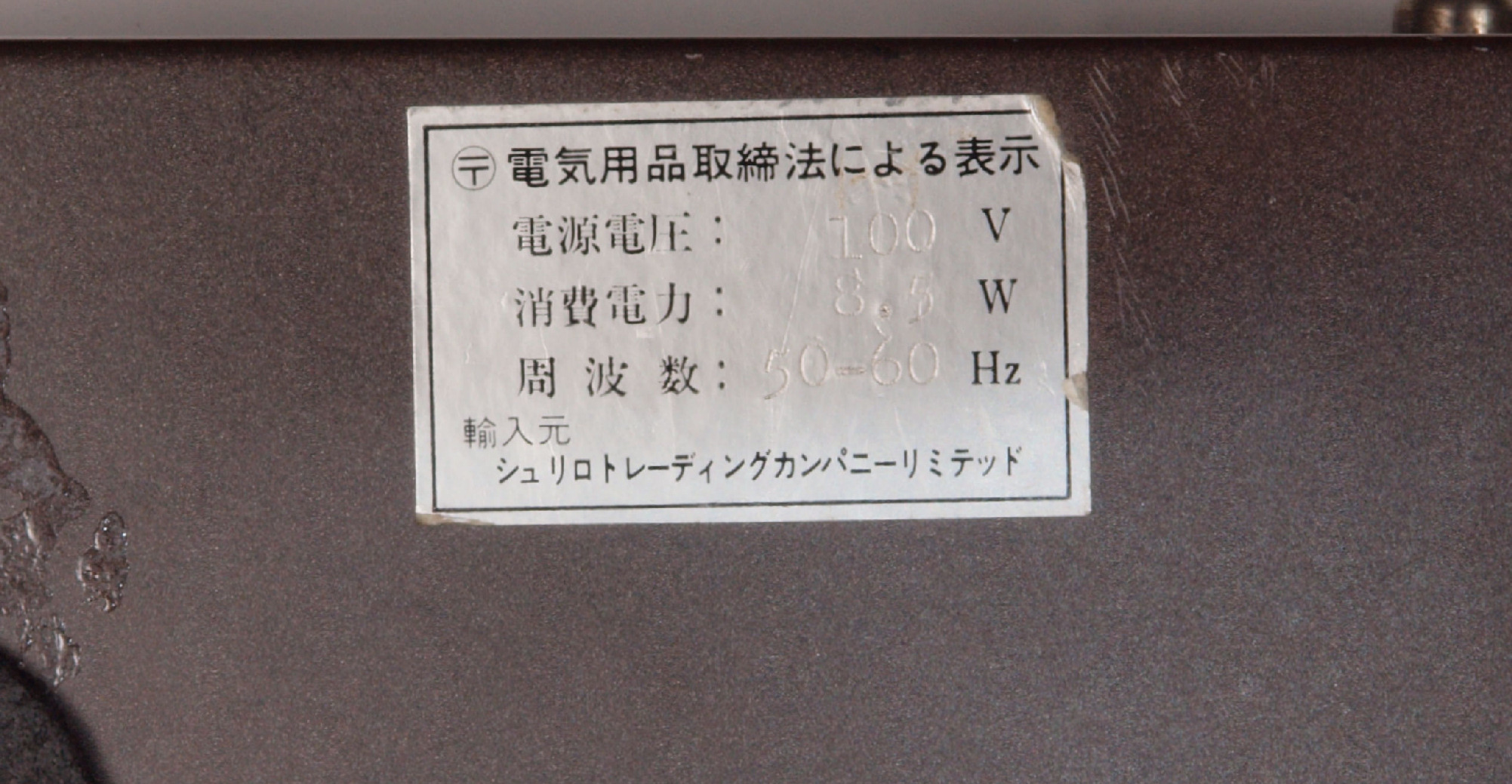

Ａ２６．　点検中　下から見る、　正規輸入品。

Ａ２７．　点検中　ケースを取り、下から見る。

Ａ３１．　点検中　入出力ＲＣＡ端子郡。

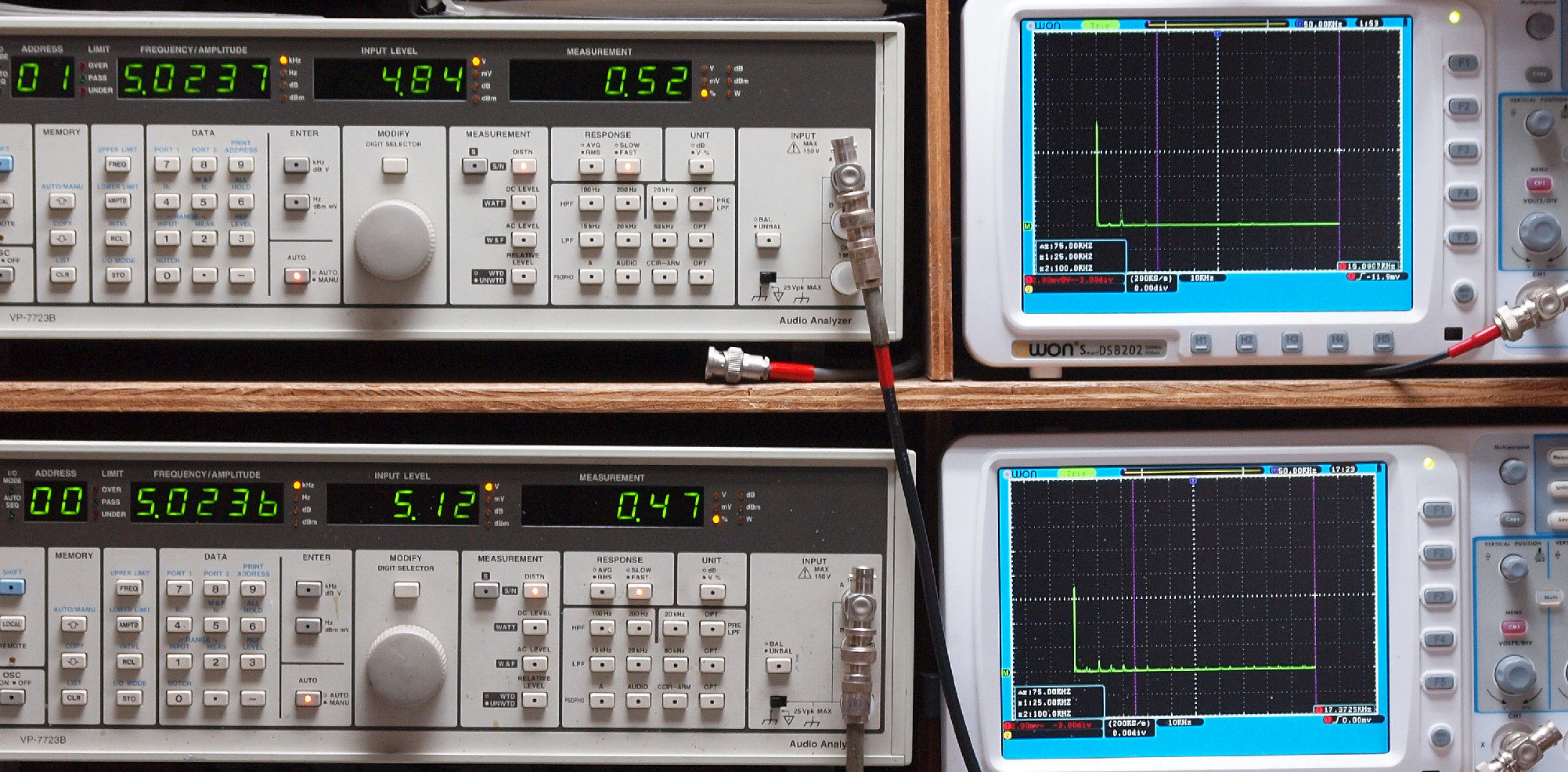

Ｔ．　修理前点検測定 Ｔ０．　出力、歪み調整・測定、電源電圧は１００Ｖにて測定 　　　　「見方」。 　　　上段中　右側５Ｖ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側５Ｖ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ１．　Ｒａｄｉｏ入力、　５０Ｈｚ、Ｒ側出力電圧５Ｖ、　０．３１％歪み。 　　　　　 　　　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．３０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｔ２．　Ｒａｄｉｏ入力、　１００Ｈｚ、Ｒ側出力電圧５Ｖ、　０．４７％歪み。 　　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．４７％歪み。 　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｔ３．　Ｒａｄｉｏ入力、　５００Ｈｚ、Ｒ側出力電圧５Ｖ、　０．４９％歪み。 　　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．４８％歪み。 　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ４．　Ｒａｄｉｏ入力、１ｋＨｚ、Ｒ側出力電圧５Ｖ、　０．４８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．４７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ５．　Ｒａｄｉｏ入力、５ｋＨｚ、Ｒ側出力電圧５Ｖ、　０．５２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．４７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ６．　Ｒａｄｉｏ入力、　１０ｋＨｚ、Ｒ側出力電圧５Ｖ、　０．０８６％歪み。 　　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．０９５％歪み。 　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ７．　Ｒａｄｉｏ入力、５０ｋＨｚ、Ｒ側出力電圧５Ｖ、　１．１２％歪み。 　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧５Ｖ、　０．６５％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

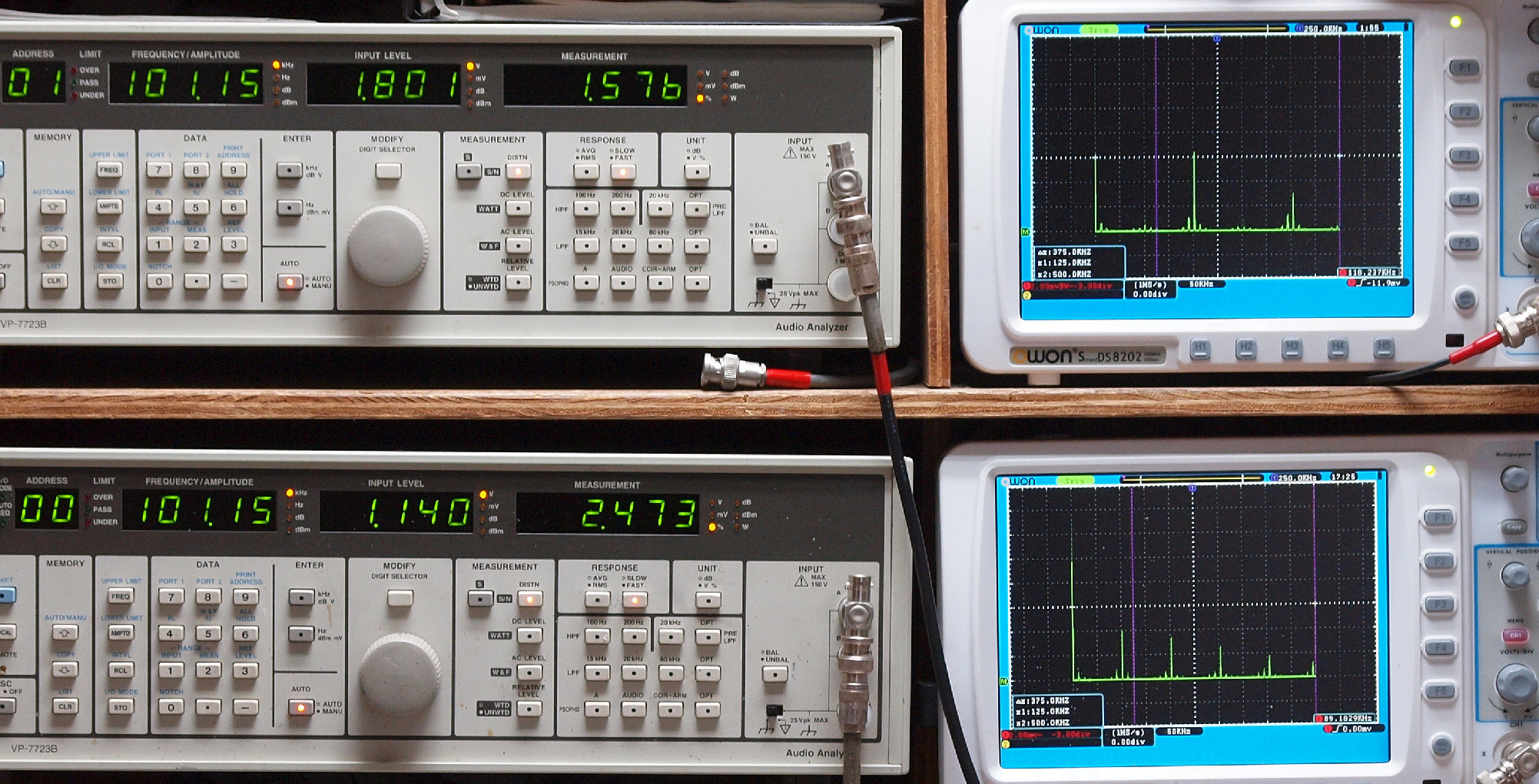

Ｔ８．　Ｒａｄｉｏ入力、１００ｋＨｚ、Ｒ側出力電圧１．８Ｖ、　１．５８％歪み。 　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１．１Ｖ、　２．４７％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝５００ｋＨｚ。

Ｔ９．　ＭＭ入力、１ｋＨｚ、Ｒ側出力電圧　　５Ｖ、　２．２％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧３．６Ｖ、　１．０７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｃ．　修理状況 Ｃ１０．　修理中　基板、　電源トランス、　前パネル等を外したシャシ。

Ｃ１１．　修理前　ＴＡＰＥ１入力基板、　使用しない。

Ｃ１２．　修理前　　ＴＡＰＥ１入力基板裏

Ｃ２１．　修理前　　ＴＡＰＥ２入力基板、　使用しない。

Ｃ２２．　修理前　　ＴＡＰＥ２入力基板裏

Ｃ３１．　修理前　　ＤＩＳＫ（ＭＭ）入力基板、　使用しない。

Ｃ３２．　修理前　　ＤＩＳＫ（ＭＭ）入力基板裏

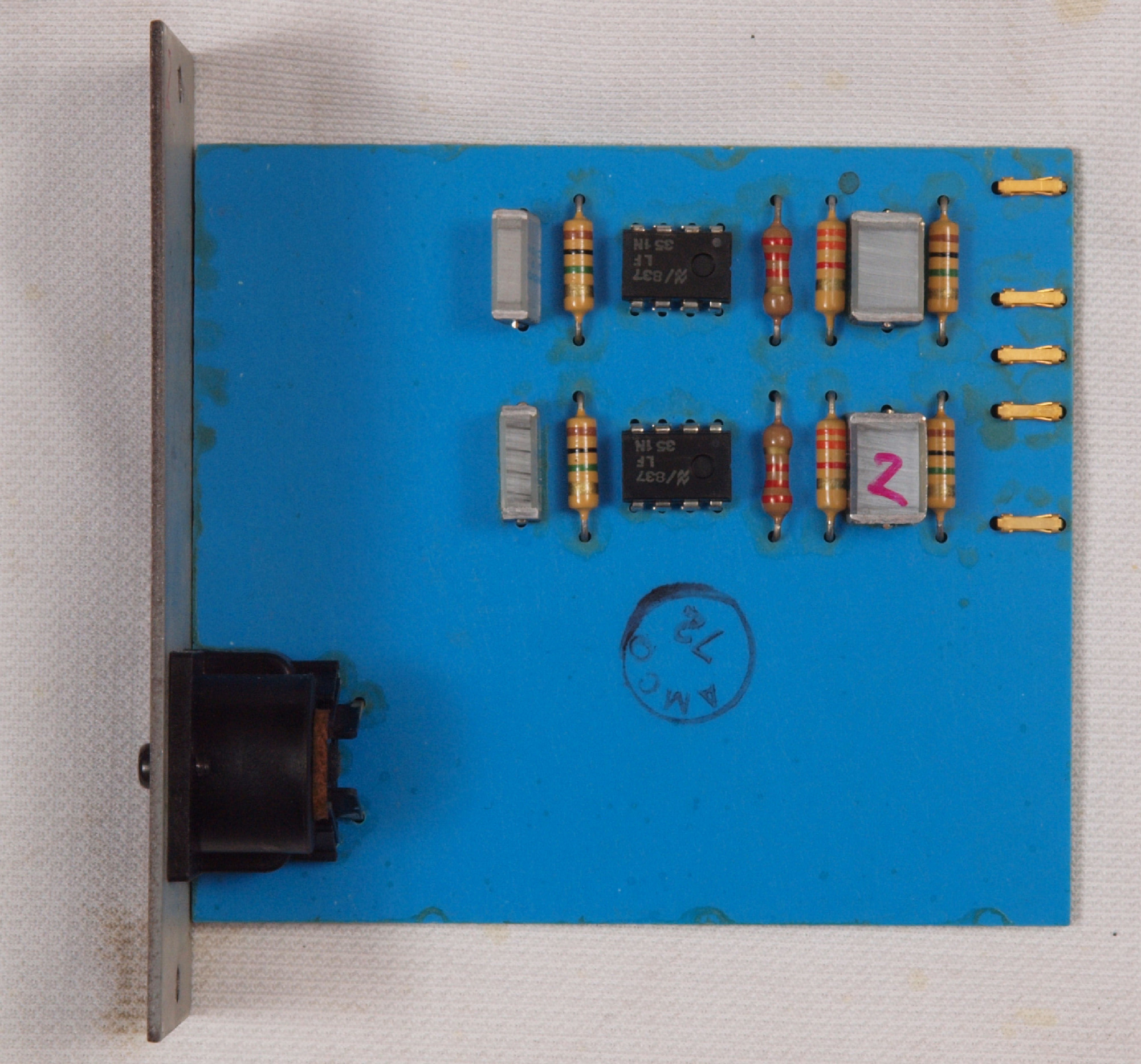

Ｃ４１．　修理前　　Ｒａｄｉｏ入力基板

Ｃ４２．　修理後　　Ｒａｄｉｏ入力基板　　ＯＰ−ＡＭＰ２個交換、ＲＣＡ端子２個取り付け。

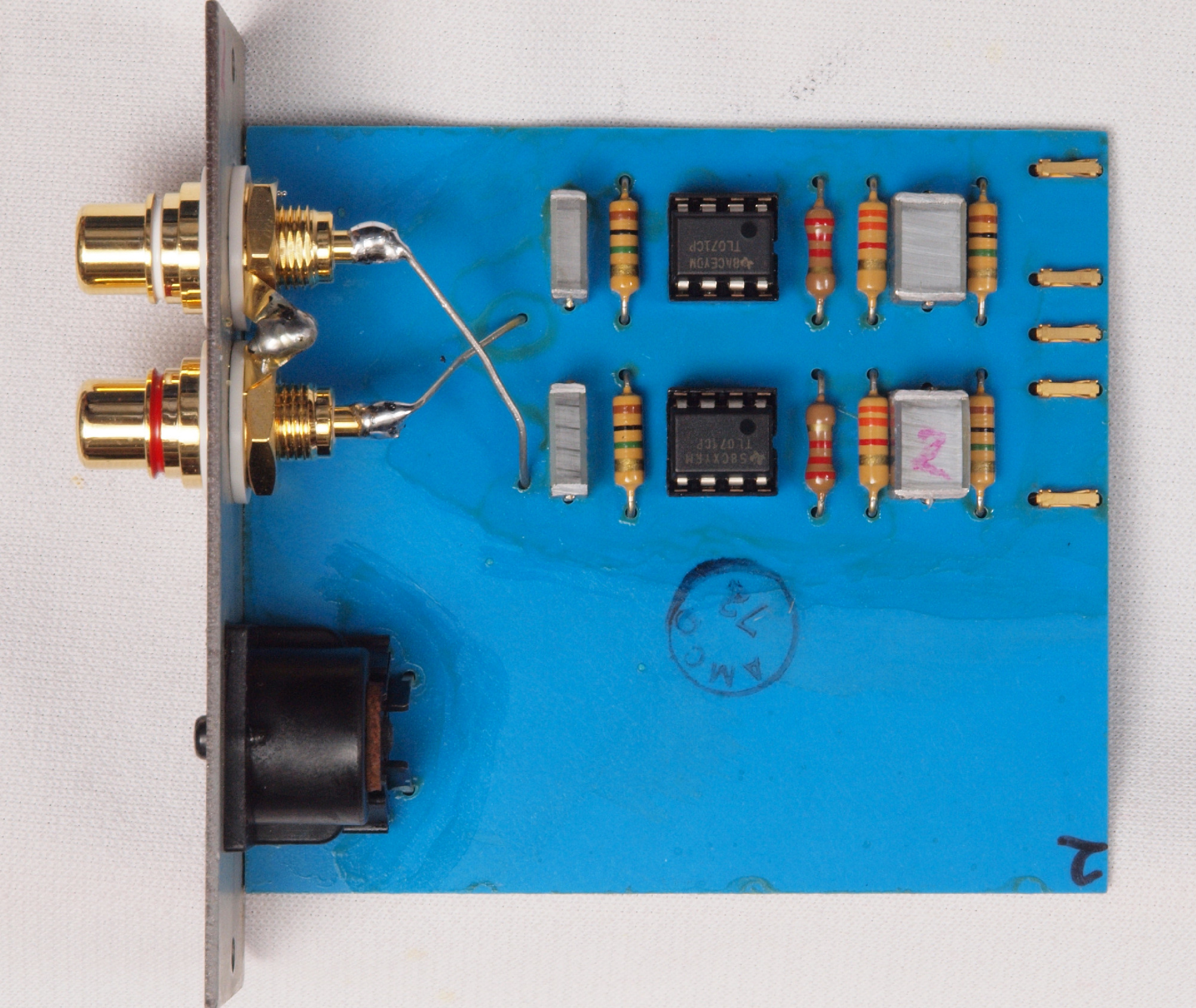

Ｃ４３．　完成Ｒａｄｉｏ入力基板　洗浄後防湿材（コート液）を塗る。

Ｃ４４．　修理前　　Ｒａｄｉｏ入力基板裏

Ｃ４５．　修理（半田補正）後　　Ｒａｄｉｏ基板裏　全半田やり直し

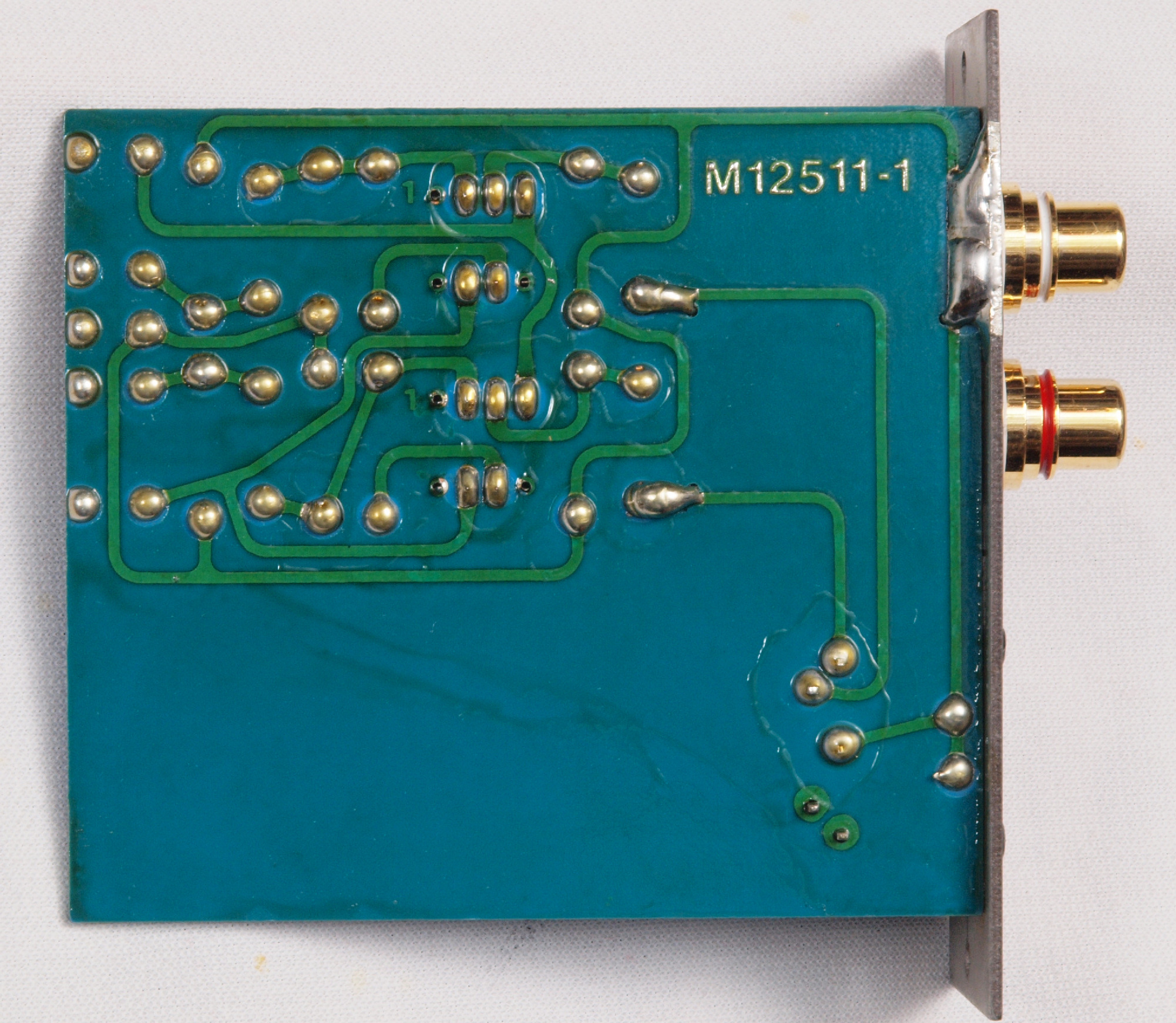

Ｃ４６．　完成Ｒａｄｉｏ入力基板裏　洗浄後防湿材（コート液）を塗る。

Ｃ５１．　修理前　　Ｒａｄｉｏ入力基板２

Ｃ５２．　修理後　　Ｒａｄｉｏ入力基板２。　ＯＰ−ＡＭＰ２個交換、ＲＣＡ端子２個取り付け。

Ｃ５３．　完成Ｒａｄｉｏ入力基板１　洗浄後防湿材（コート液）を塗る。

Ｃ５４．　修理前　　Ｒａｄｉｏ入力基板２裏

Ｃ５５．　修理（半田補正）後　　Ｒａｄｉｏ入力基板２裏　全半田やり直し

Ｃ５６．　完成Ｒａｄｉｏ入力基板２裏　洗浄後防湿材（コート液）を塗る。

Ｃ５７．　修理中　　各基板の接続コネクターの接触子を強めておく。

Ｃ６１．　修理前　　出力ＲＣＡ端子裏

Ｃ６２．　修理（半田補正）後　　出力ＲＣＡ端子裏、ＲＣＡ端子４個交換。

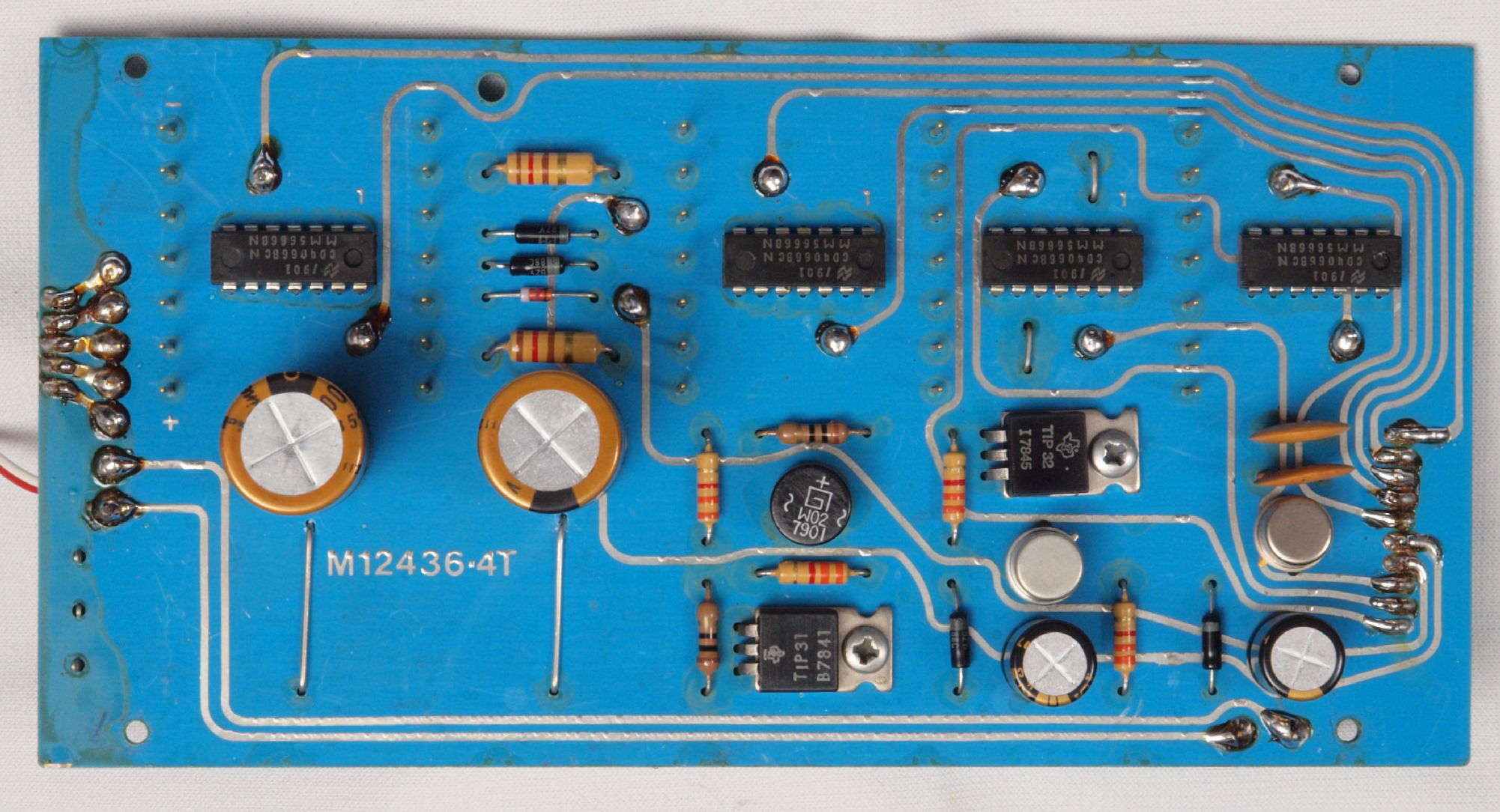

Ｃ７１．　修理前　電源基板

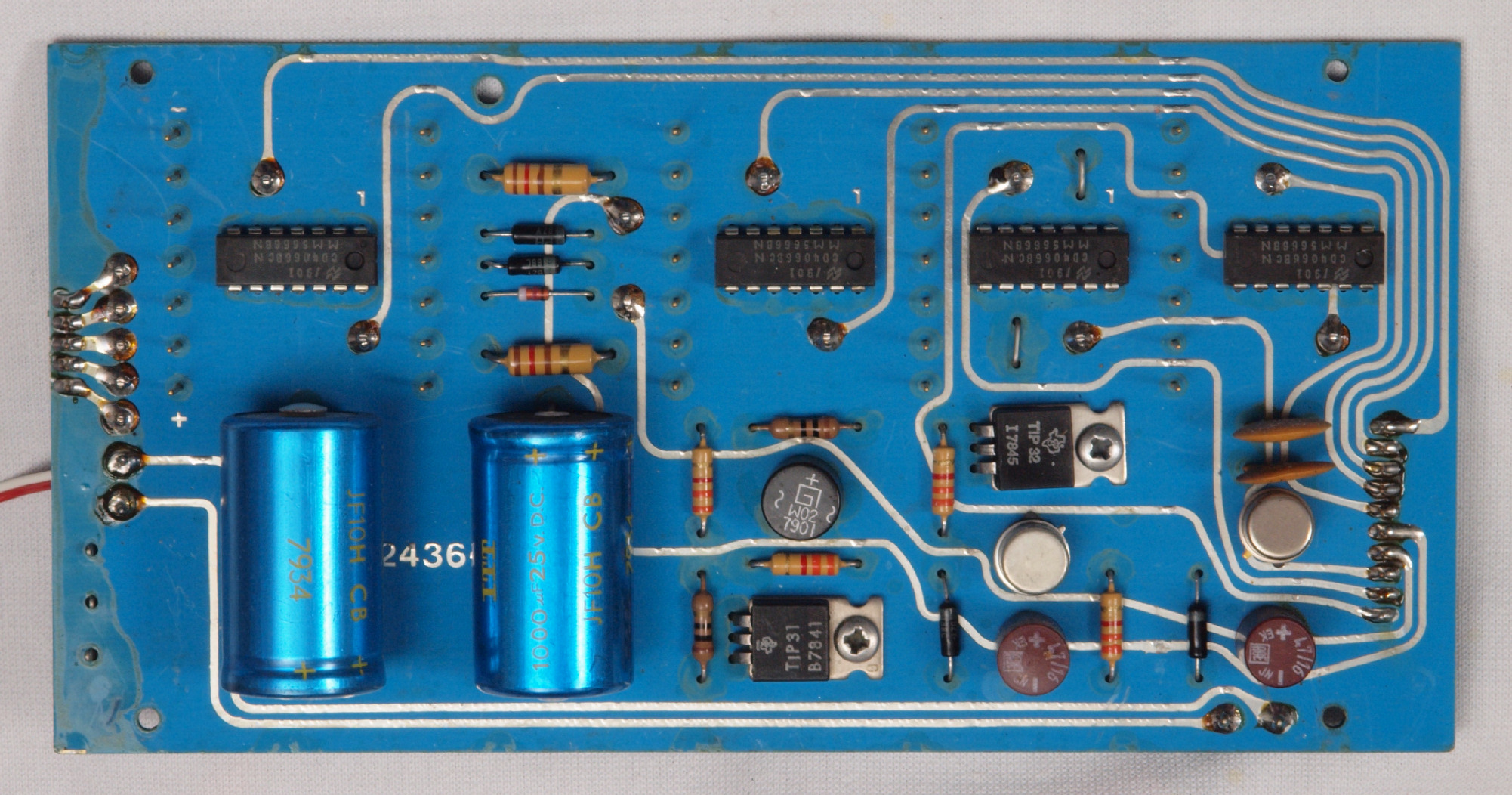

Ｃ７２．　修理後　　電源基板　電解コンデンサー４個交換

Ｃ７３．　完成電源基板　洗浄後防湿材（コート液）を塗る。

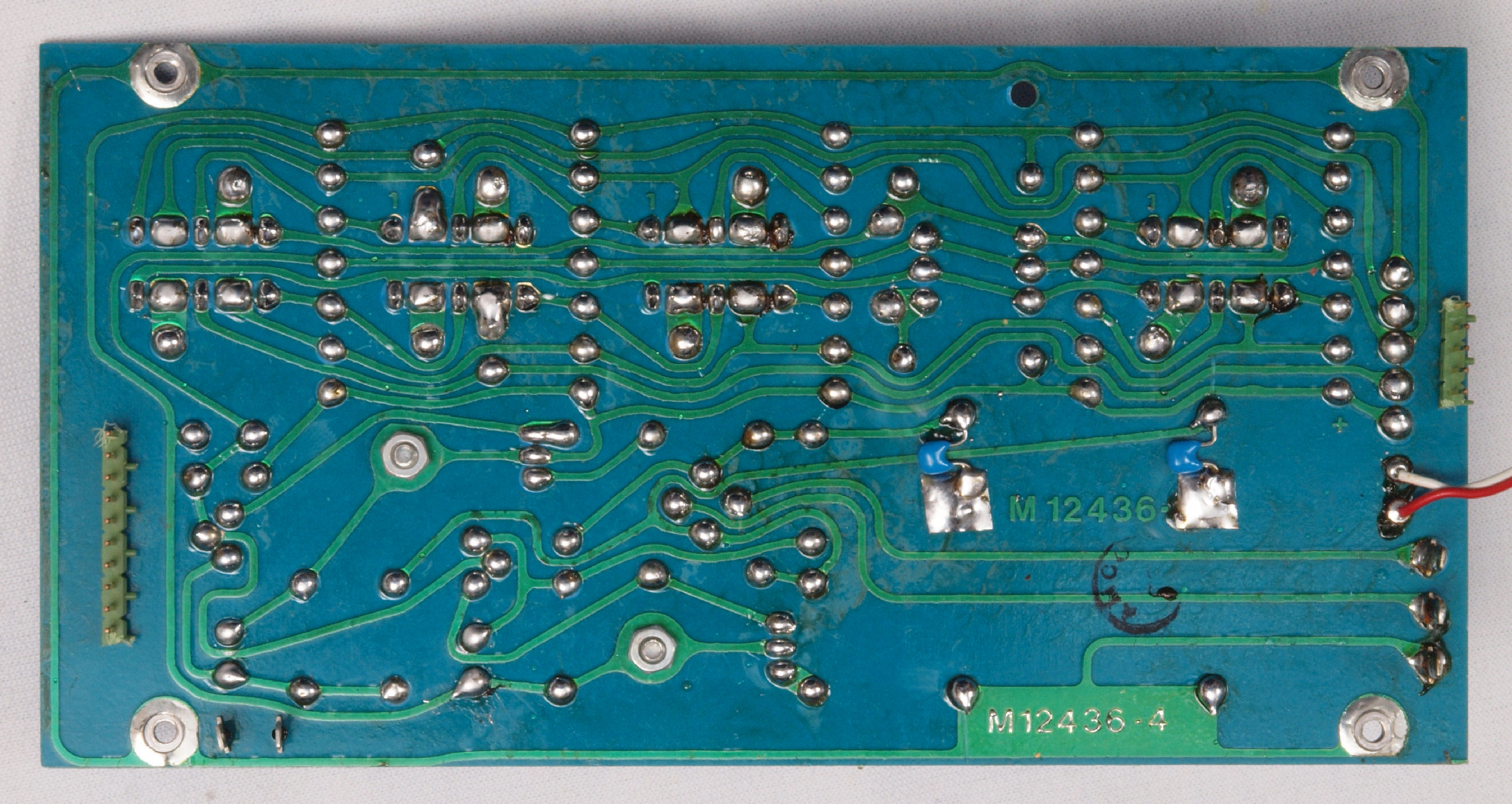

Ｃ７４．　修理前　　電源基板裏

Ｃ７５．　修理（半田補正）後　　電源基板裏、フイルムコンデンサー２個追加。

Ｃ７６．　完成電源基板裏　洗浄後防湿材（コート液）を塗る。

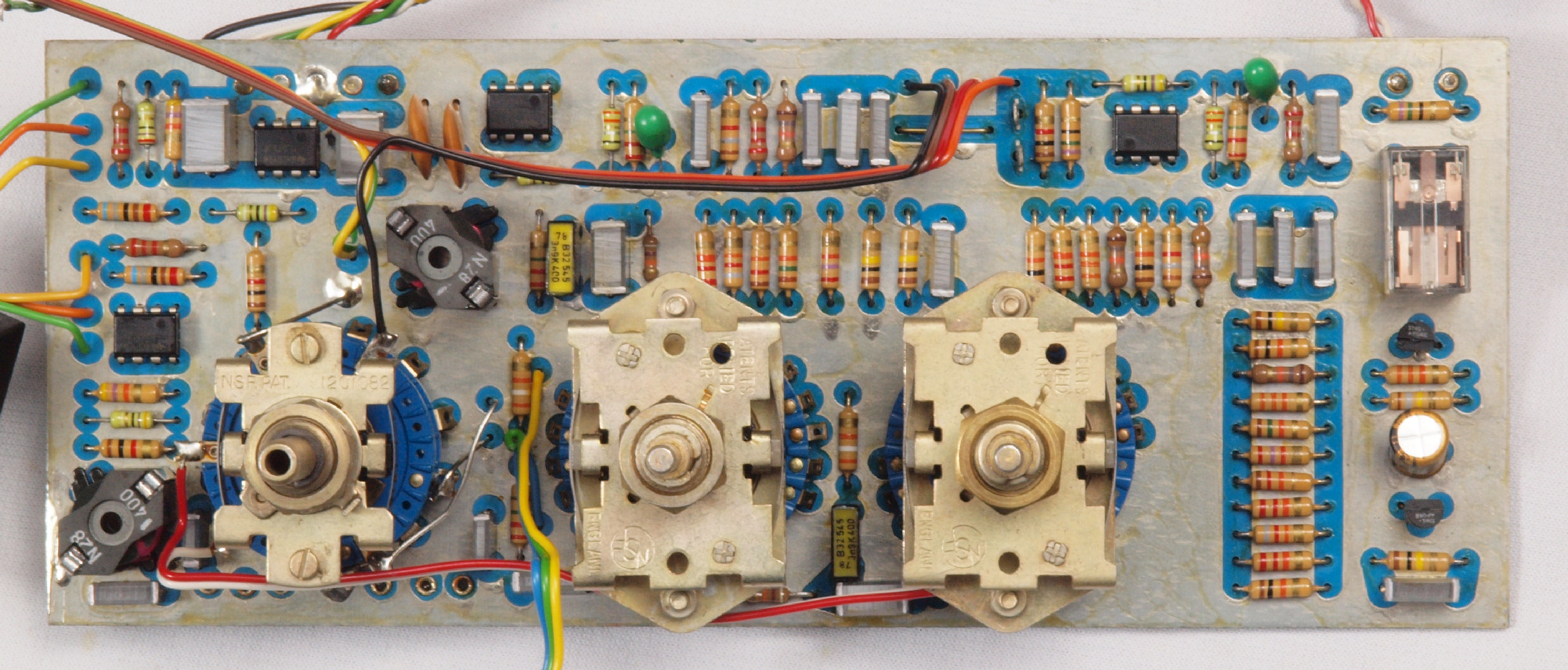

Ｃ８１．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ８２．　修理後　ＴｏｎｅＣｏｎｔｒｏｌ基板　電解コンデンサー１個、OP-ＡＭＰ４個、リレー交換。

Ｃ８３．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板　洗浄後防湿材（コート液）を塗る。

Ｃ８４．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ８５．　修理（半田補正）後　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ８６．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ９１．　修理中　ＦｉｌｔｅｒＳｌｏｐｅＶＲ　点検。

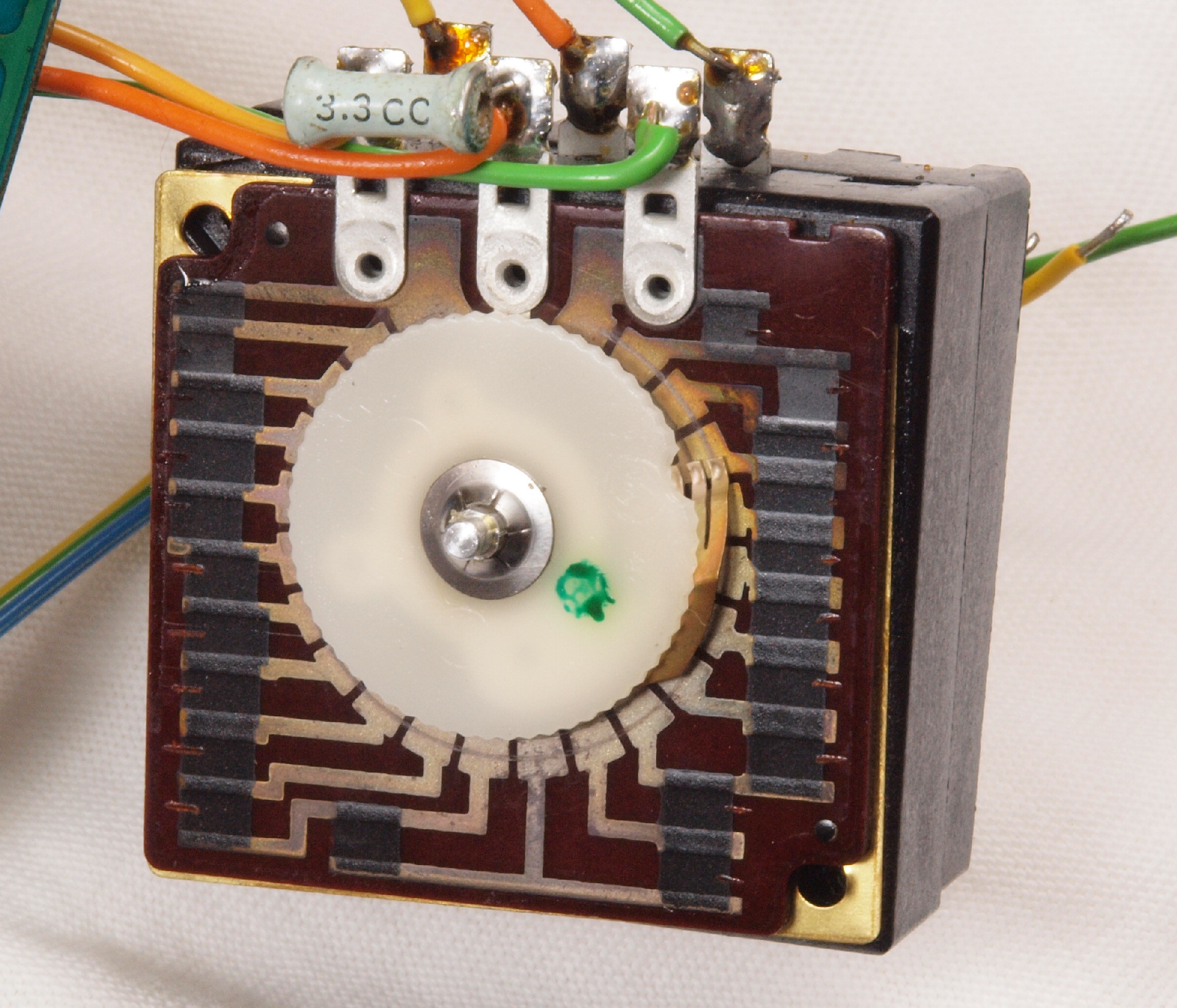

Ｃ９２．　修理中　ＦｉｌｔｅｒＳｌｏｐｅ周波数切り換えＳＷ点検、腐食も無く綺麗。

Ｃ９３．　修理前　Ｆｉｌｔｅｒ周波数切り換えＳＷ、腐食も無く綺麗。

Ｃ９４．　修理（清掃）後　Ｆｉｌｔｅｒ周波数切り換えＳＷ、腐食も無く綺麗。。

ＣＡ１．　清掃中　メインＶＲ、カシメ構造なのでここまで。

ＣＢ１．　修理中　　バランスＶＲ、　モノラル／ステレオ切り換えＳＷ。

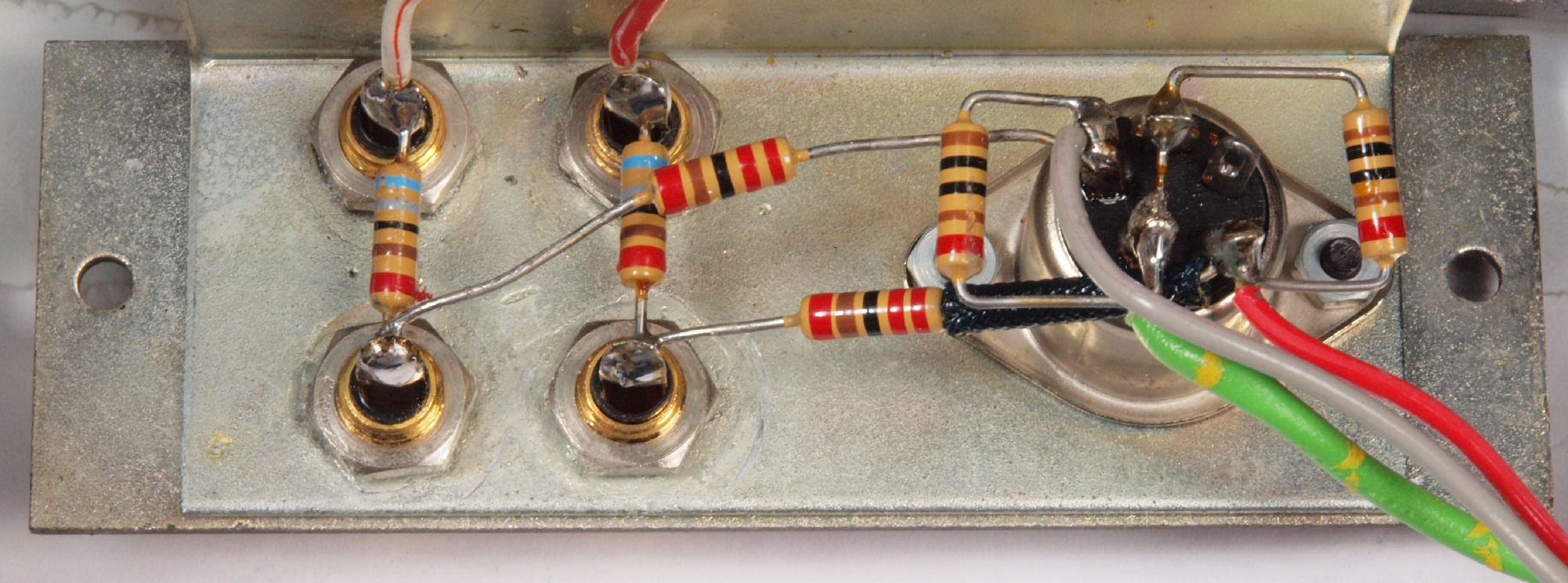

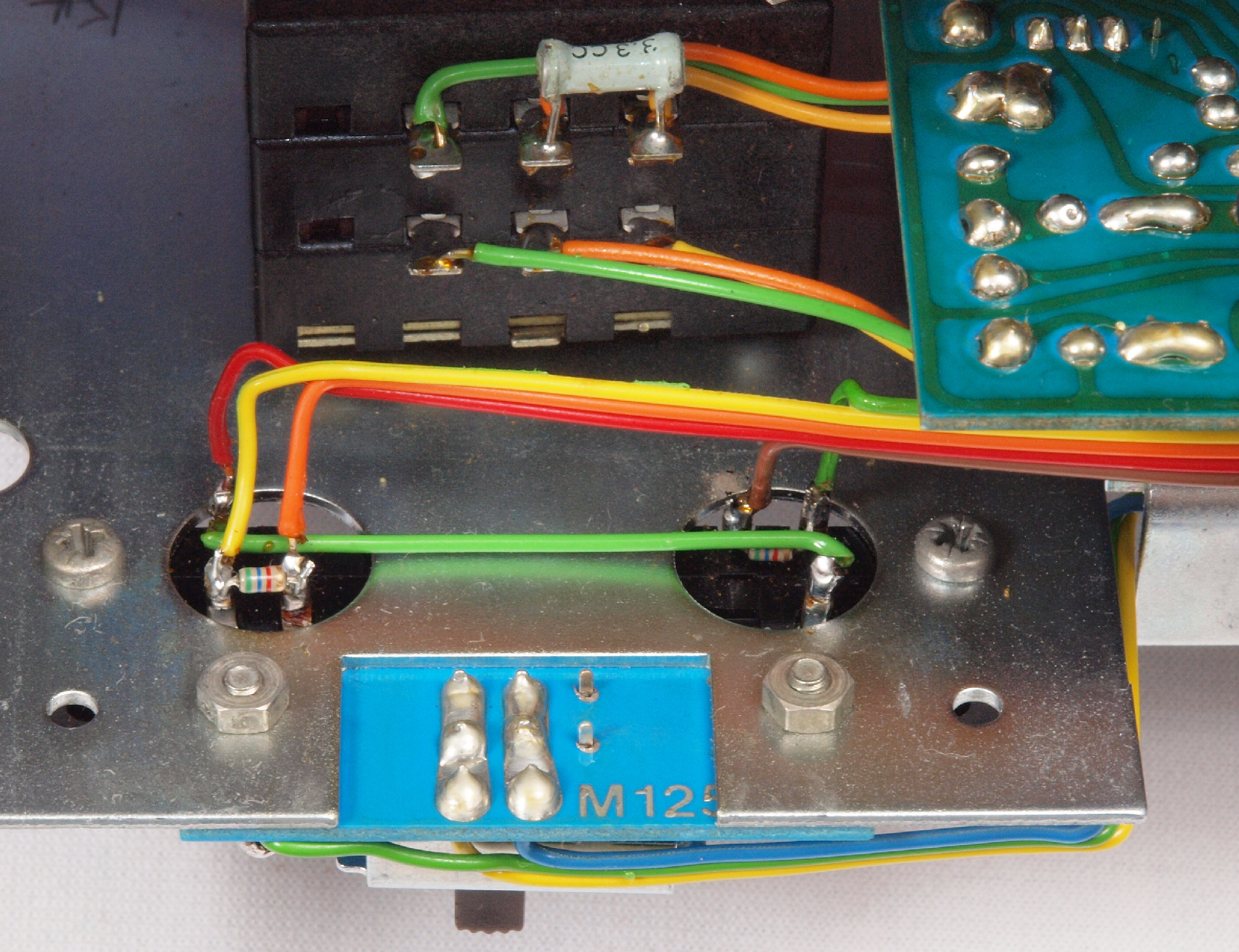

ＣＢ２．　完成　バランスＶＲ、モノラル／ステレオ切り換えＳＷ、　抵抗２個追加。

ＣＢ３．　完成バランスＶＲ、　モノラル／ステレオ切り換えＳＷ、

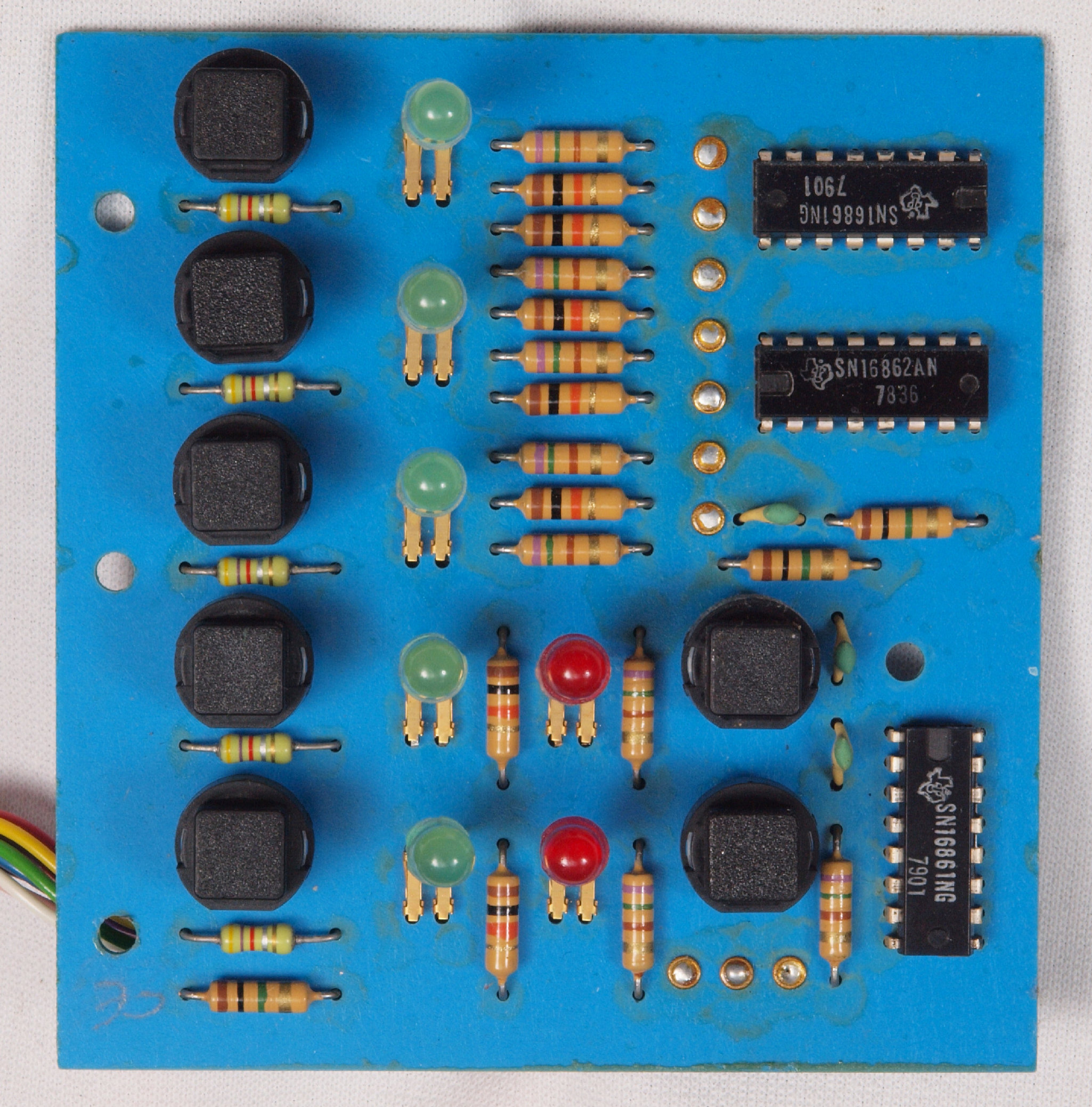

ＣＣ１．　修理前　　操作・表示基板

ＣＣ２．　修理後　　操作・表示基板。洗浄後防湿材（コート液）を塗る。

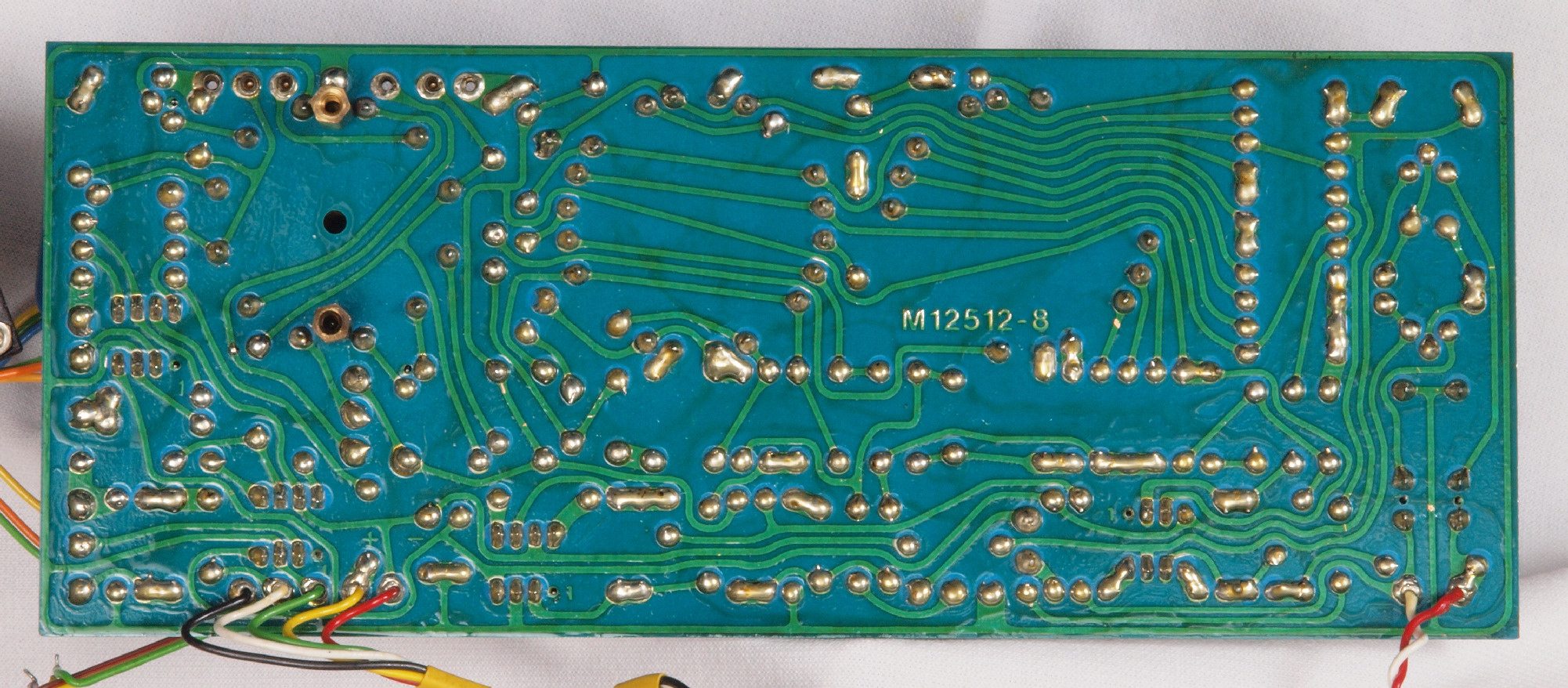

ＣＣ３．　修理前　　操作・表示基板裏

ＣＣ４．　修理（半田補正）後　　操作・表示基板裏

ＣＣ５．　完成操作・表示基板裏　洗浄後防湿材（コート液）を塗る。

ＣＤ１．　修理中　電源トランス部点検。

ＣＤ２．　修理中　電源トランス部点検、　フイルムコンデンサーがヒビ割れている。

ＣＤ３．　修理後　電源トランス部点検、　フイルムコンデンサー交換。

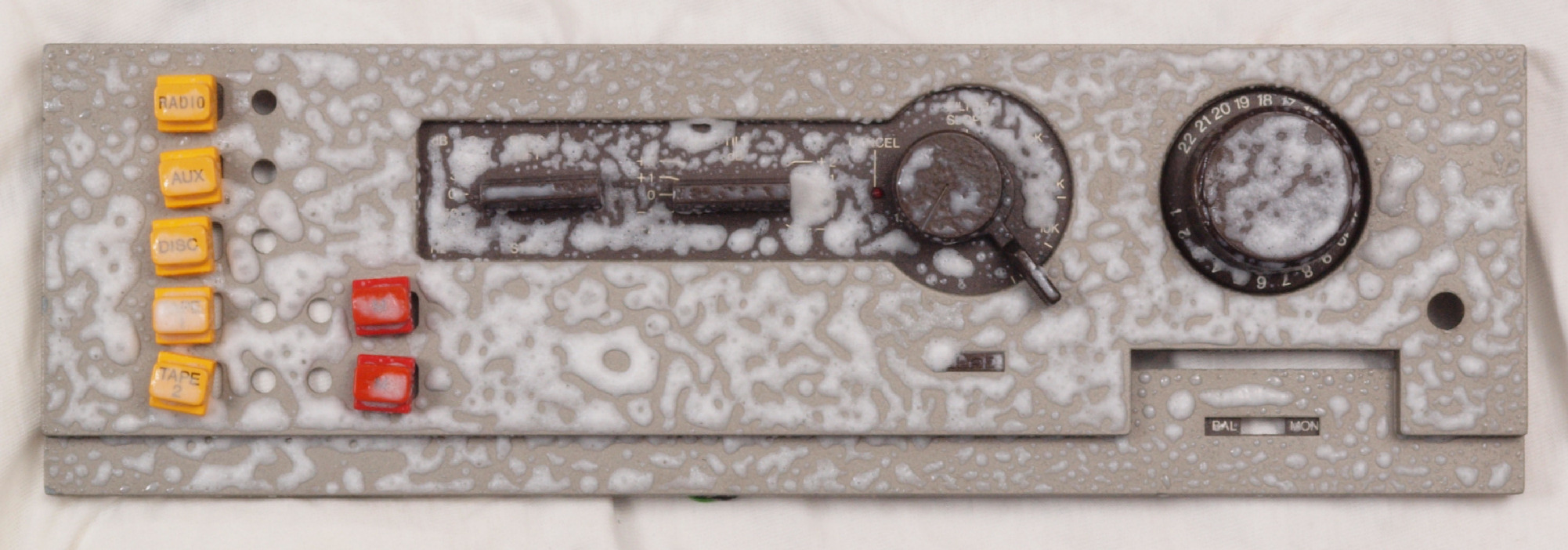

ＣＥ．　パネル洗浄中

ＣＦ．　交換部品

ＣＧ１．　修理前　上から見る

ＣＧ２．　修理後　上から見る

ＣＧ３．　修理前　下から見る

ＣＧ４．　修理後　下から見る

ＣＧ５．　修理前　後ろから見る。

ＣＧ６．　完成　後ろから見る

ＣＧ７．　修理前　入出力ＲＣＡ端子郡。

ＣＧ７．　修理後　入出力ＲＣＡ端子郡。

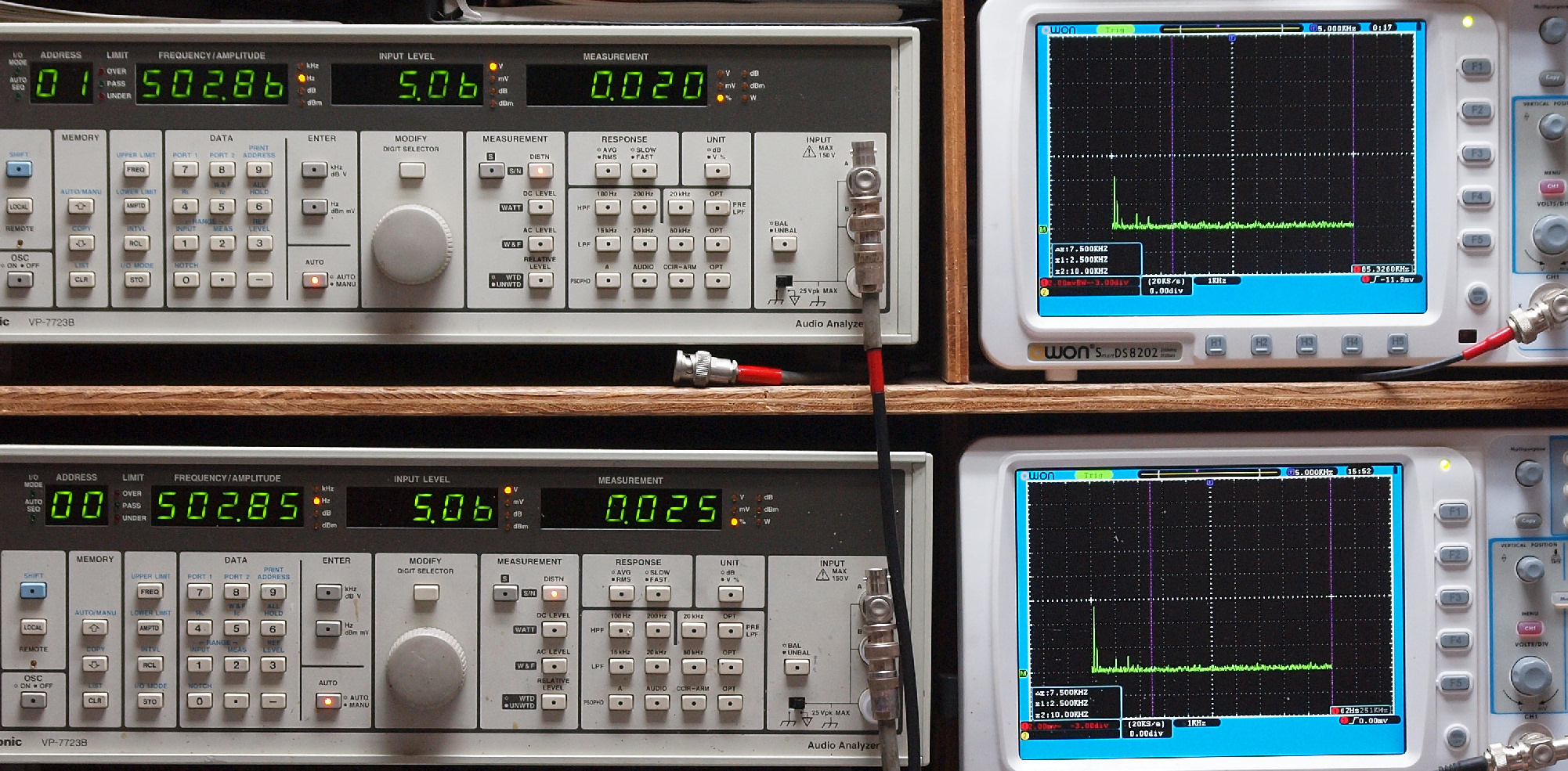

Ｅ．　調整・測定 Ｅ０．　出力、歪み調整・測定、電源電圧は１００Ｖにて測定 　　　　「見方」。 　　　上段中　右側５Ｖ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側５Ｖ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　Ｒａｄｉｏ入力、５０Ｈｚ、Ｒ側出力電圧５Ｖ、　０．０２９％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧５Ｖ、　０．０２９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　Ｒａｄｉｏ入力、１００Ｈｚ、Ｒ側出力電圧５Ｖ、　０．０１８％歪み。 　　　　　　　　　　　　　　　　　 　　Ｌ側出力電圧５Ｖ、　０．０１９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　Ｒａｄｉｏ入力、５００Ｈｚ、Ｒ側出力電圧５Ｖ、　０．０２０％歪み。 　　　　　　　　　　　　　　　 　　　　Ｌ側出力電圧５Ｖ、　０．０２５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　Ｒａｄｉｏ入力、１ｋＨｚ、Ｒ側出力電圧５Ｖ、　０．０２１％歪み。 　　　　　　　　　　　　　　　　 　　Ｌ側出力電圧５Ｖ、　０．０２６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　Ｒａｄｉｏ入力、５ｋＨｚ、Ｒ側出力電圧５Ｖ、　０．０５０％歪み。 　　　　　　　　　　　　　　　 　　　Ｌ側出力電圧５Ｖ、　０．０５５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　Ｒａｄｉｏ入力、１０ｋＨｚ、Ｒ側出力電圧５Ｖ、　０．１０２％歪み。 　　　　　　　　　　　　　　　　 　　　Ｌ側出力電圧５Ｖ、　０．１０１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　Ｒａｄｉｏ入力、５０ｋＨｚ、Ｒ側出力電圧２．９Ｖ、　０．１０３％歪み。 　　　　　　　　　　　　　　　 　　　　Ｌ側出力電圧２．４Ｖ、　０．０８０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｅ８．　Ｒａｄｉｏ入力、１００ｋＨｚ、Ｒ側出力電圧０．７Ｖ、　０．１５％歪み。 　　　　　　　　　　　　　　　 　　　　　Ｌ側出力電圧０．６Ｖ、　０．１７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｅ９．　Ｒａｄｉｏ２入力、１ｋＨｚ、Ｒ側出力電圧５Ｖ、　０．０２１％歪み。 　　　　　　　　　　　　　　　　　 　　Ｌ側出力電圧５Ｖ、　０．０２６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｆ．　上位測定機器での調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

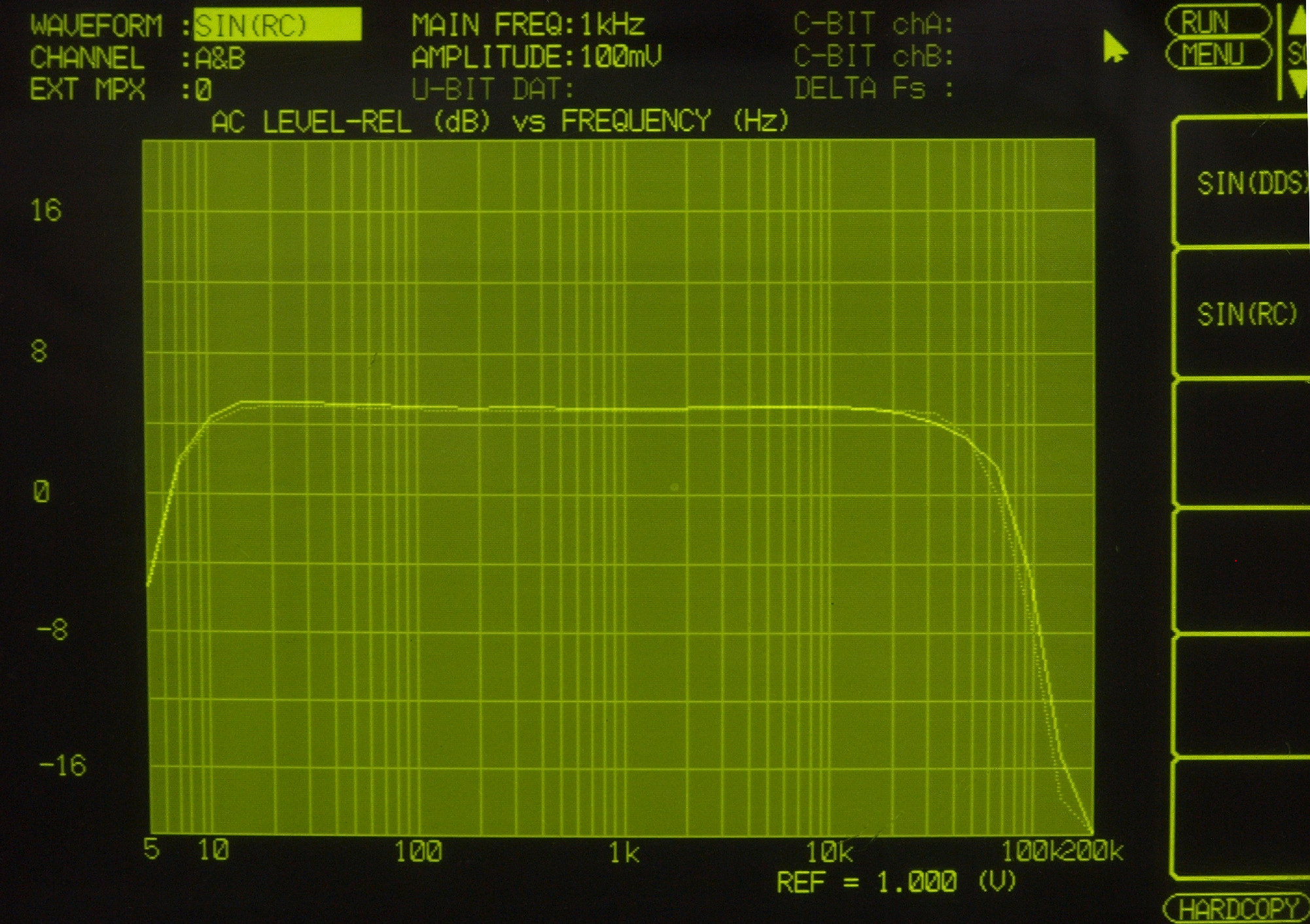

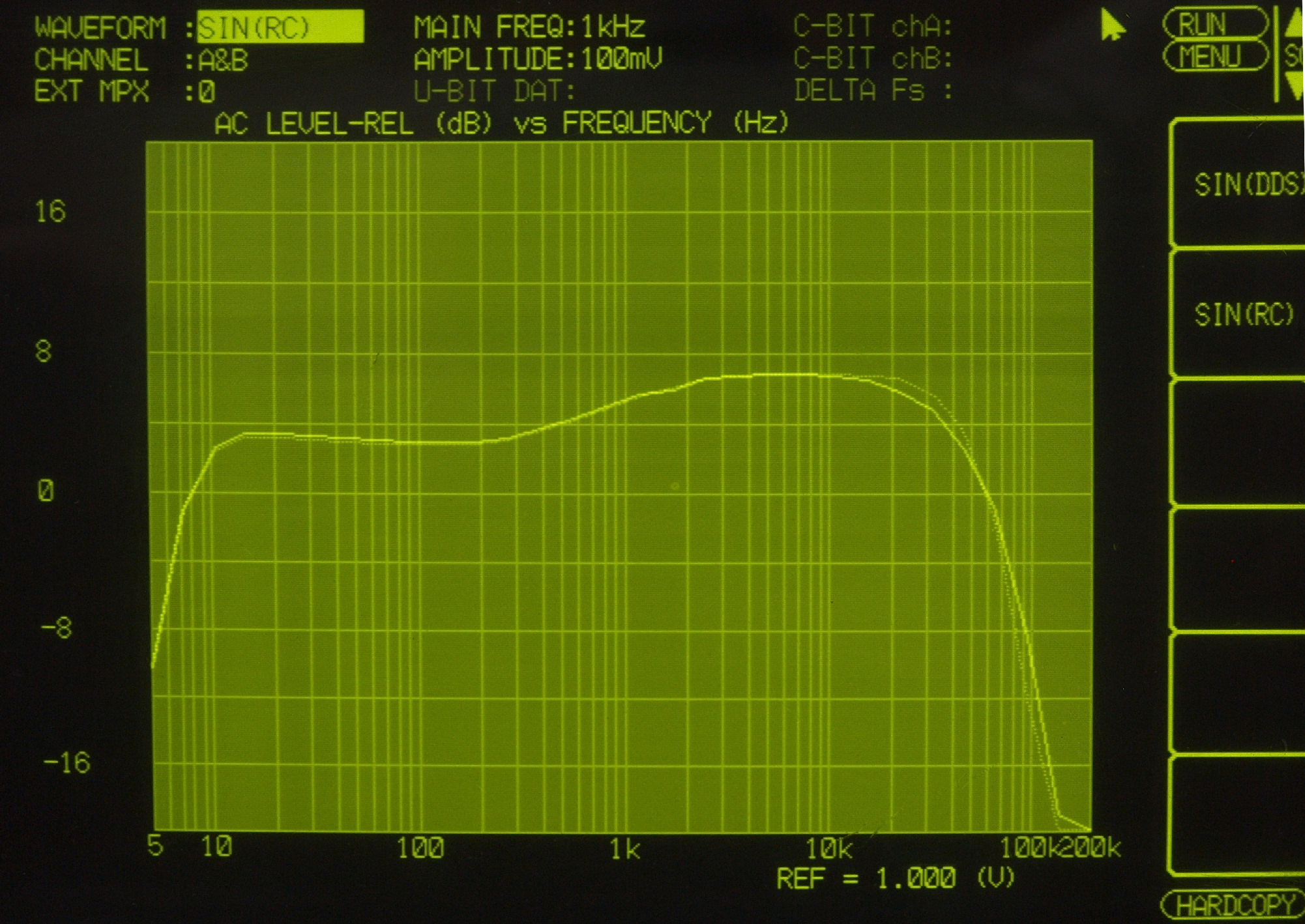

Ｆ１．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　出力＝２Ｖ（５Ｖ出力端子）。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ２．　入出力特性測定（Ｒａｄｉｏ入力）、　横軸ｄB目盛り。 　　　　　　　　　　　　　入力端子に１００ｍＶを入力。　出力＝２Ｖ（５Ｖ出力端子）。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ３．　入出力歪み測定。Ｒａｄｉｏ入力端子に１００ｍＶを入力。　ＶＲはＭａｘ位置。

Ｆ４．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ、ＴＩＬＴ＝０ｄＢ。　ＶＲはＭａｘ位置。

Ｆ５．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　ＢＡＳＳ　３００ＨＺ、ＴＩＬＴ＝０ｄＢ。　ＶＲはＭａｘ位置。

Ｆ６．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝０ｄＢ、ＴＩＬＴ＝＋３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ７．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝０ｄＢ、ＴＩＬＴ＝−３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ８．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　Ｆｉｌｔｅｒ＝１０ＫＨＺ　Ｓｌｏｐe＝２５。　ＶＲはＭａｘ位置。

Ｆ９．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　Ｆｉｌｔｅｒ＝７ＫＨＺ　Ｓｌｏｐe＝２５。　ＶＲはＭａｘ位置。

ＦＡ．　入出力特性測定（Ｒａｄｉｏ入力）。　１００ｍＶを入力。　Ｆｉｌｔｅｒ＝５ＫＨＺ　Ｓｌｏｐe＝２５。　ＶＲはＭａｘ位置。

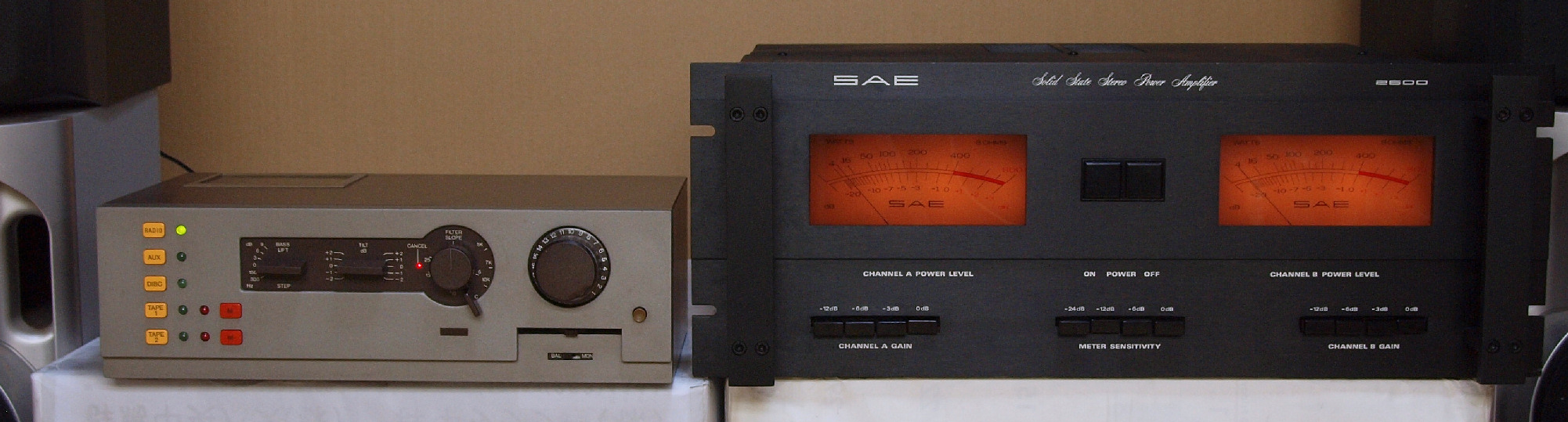

ＦＢ．　２４時間エージング　右は　ＳＡＥ　ＭＡＲＫ２６００．　２台目

Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

型式 コントロールアンプ　４４ 入力 入力感度（1kHz）/最大入力（1kHz）/ 負荷インピーダンス/SN比（A補正入力負荷時） Disc=1mV/35mV/47kΩまたは47kΩ,180pF/63dB 　　　 3mV/100mV/47kΩまたは47kΩ,180pF/72dB 　　　 10mV/300mV/47kΩまたは47kΩ,180pF/82dB Radio、Aux=100mV/5V/1MΩ/86dB 　　　　　　　 500mV/25V/500kΩ/82dB Tape再生=100mV/5V/39kΩ 　　　　　　　300mV/15V/121kΩ 　　　　　　　0dBm(775mV)/40V/94kΩ/86dB 　　　　　　　3V/100V/85kΩ 　　　　　　　10V/100V/82kΩ SN比（A補正入力負荷時） Disc=63dB（入力感度1mV時） 　　　 72dB（入力感度3mV時） 　　　 82dB（入力感度10mV時） Radio=86dB Aux=82dB Tape再生=86dB 出力（出力レベル/ソースインピーダンス） Tape録音=3mV/32Ωまたは33kΩ 　　　　　　　10mV/100Ωまたは33kΩ 　　　　　　　100mV/1kΩまたは33kΩ 　　　　　　　0dBm(775mV)/1kΩまたは33kΩ パワーアンプ=0.5V/1kΩ 　　　　　　　　 1.6V/3.2kΩ 　　　　　　　　 5V/75Ω 歪率 すべての入力時で最悪のとき0.05％ 残留ノイズ -104dB（Aカーブ・ボリューム最小） 周波数特性 ディスク以外=30Hz〜20kHz（+0、-1） ディスク=30Hz〜20kHz（±0.5dB） クロストーク（30Hz〜10kHz時） 録音再生=70dB チャンネル間=50dB 電源入力 100〜130V、200〜250V、50-60Hz 外形寸法 幅321×高さ103×奥行207mm 重量 ４kg 価格 21万円

別売MCモジュール(3タイプ)44用=各￥18,000(1986年頃) 34用=各￥13,000(1986年頃) タイプ 入力感度 負荷(抵抗/容量) 適応ブランド 44用 Aタイプ 0.3mV 470Ω/22nF EMT、Audio-Technica、Dynavector、 Sony、Victor、Yamaha、Denon Aタイプ (1986年頃) 0.2mV 100Ω/22nF Ortofon(MC10-Sup、MC20-Sup、SPU) Denon、FR、Dynavector Sony、Yamaha、AET Bタイプ 0.1mV 100Ω/68nF Ortofon(MCシリーズ) Audio-Technica(AT-1000MC) Nagaoka、Denon(DL1000A) Grantz(GMC-55) Bタイプ (1986年頃) 0.1mV 100Ω/22nF Ortofon(MCシリーズ) Nagaoka Cタイプ 0.3mV 100Ω/68nF Ortofon(SPU、MC10Super)、Coral、 Entre、FR(7f・PMC-3)、Nakamichi、 Supex、Grantz(GMC-10E) Cタイプ (1986年頃) 0.4mV 100Ω/22nF Audio-Technica Supex、Coral Dタイプ 0.1mV 470Ω/22nF FR(Iシリーズ)、Technics Goldbug 34用 Aタイプ 0.2mV 100Ω/22nF Ortofon(SPU、MC10Super) EMT、デンオン(DL1000A除く) ダイナベクター、ソニー ビクター、ヤマハ、FR テクニクス(EPC-310MC) Bタイプ 0.1mV 100Ω/22nF Ortofon(MCシリーズ) デンオン(DL-1000A) テクニカ(AT-1000MC) アントレー、ナガオカ テクニクス(EPC-305MC) Cタイプ 0.4mV 100Ω/22nF テクニカ(AT-1000MC除く) トーレンス(MCH-2) スペックス(SD-900E、SDX-1000) ソニー(XL-88)
