ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００�U. 1７台目修理記録.

◆ターンテーブルの点検◆レコードプレヤーの修理◆梱包はこちらを参考 ２０２６／３／１６到着　完成．

A．　修理前の状況． 知人へ修理依頼していた「８０００�Uレコードプレーヤー」のフォノモーター電源部が１０数年振りに知人死去の為、分解状態のままで戻ってきました。 全てのパーツが揃っているのかも判りませんが、何とか修理に挑戦して頂けませんか？ ダメ元で結構ですのでチェックだけでも御願いできませんでしょうか？ Ｂ．　原因 ＲＹ−５５００�Uの電源改造（別途製作）の失敗により、本体基板のＩＣ等焼損。 モーター軸受けオイル交換。 C．　修理状況． Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　 　　　　２２個。 半固定VR　　　　　　　　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　 　　　　　　　　　　　３個。 モーター駆動AMP−ＩＣ（製造中止品）　　　　　２個。 制御リレー（製造中止品）　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　４個。 E．　調整・測定． Ｆ．　修理費　　９０，０００円　　　オ−バ−ホ−ル修理。 　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　MICRO SEIKI　ＲＹ−５５００�U　の仕様（マニアルより）

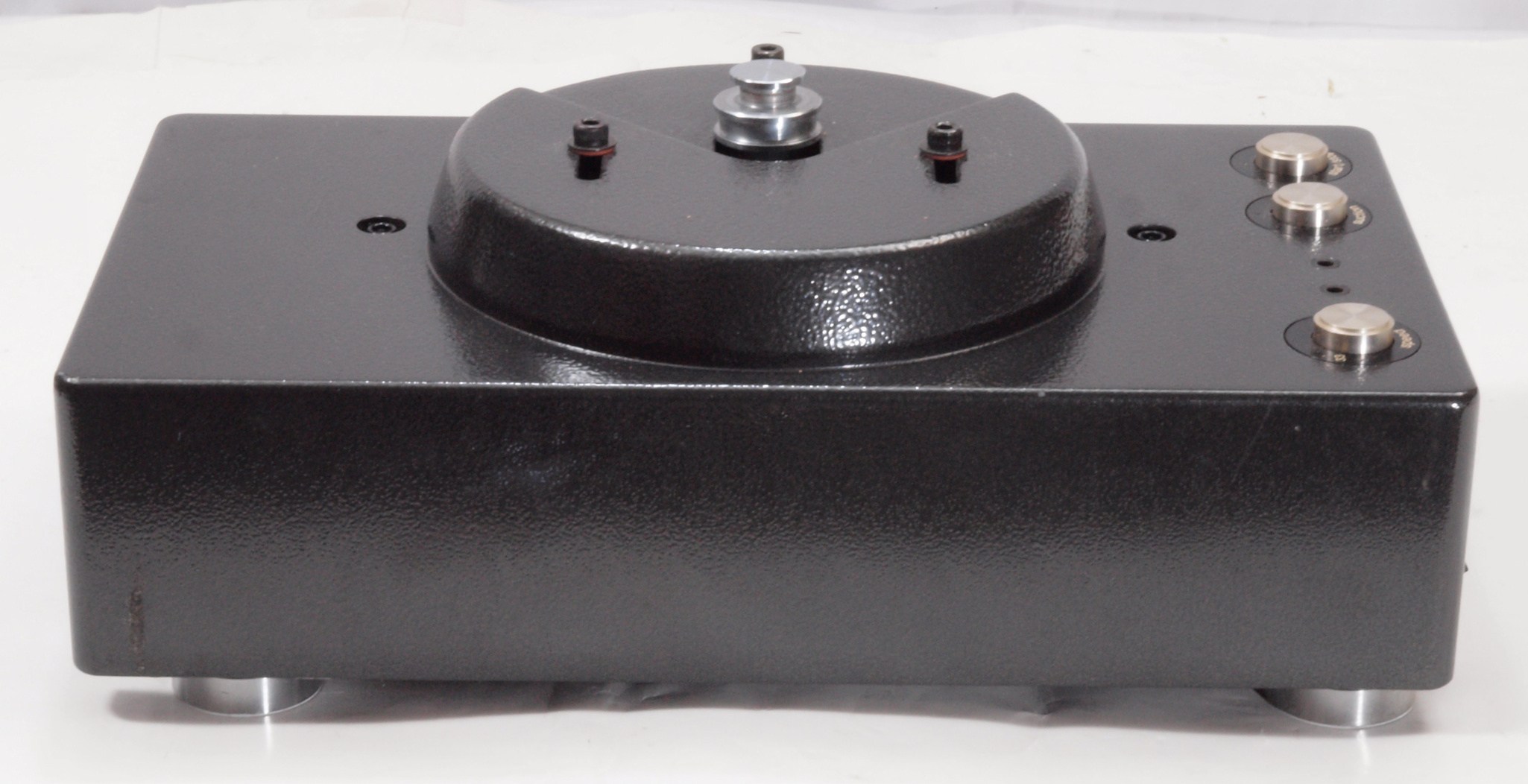

A．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

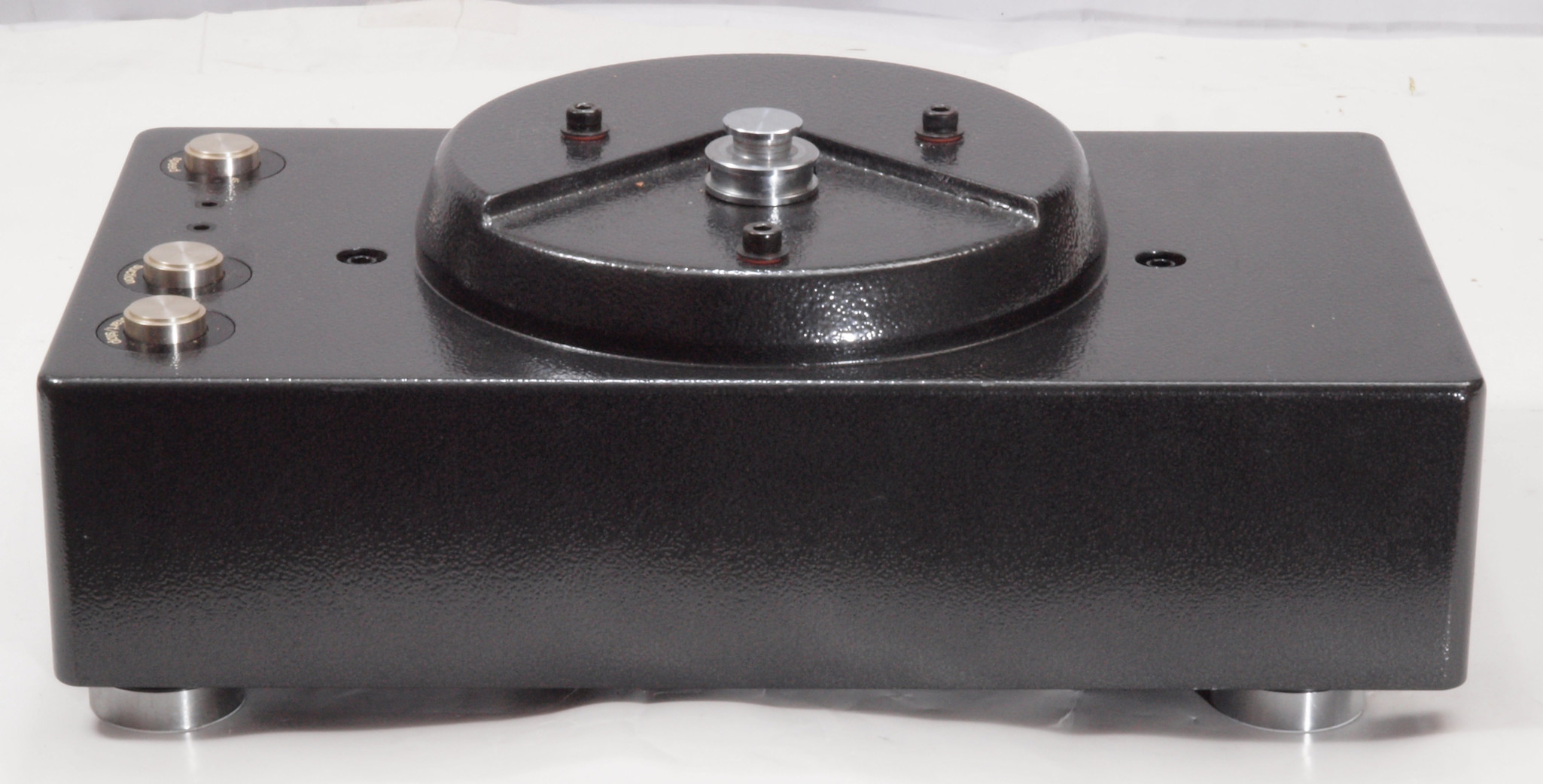

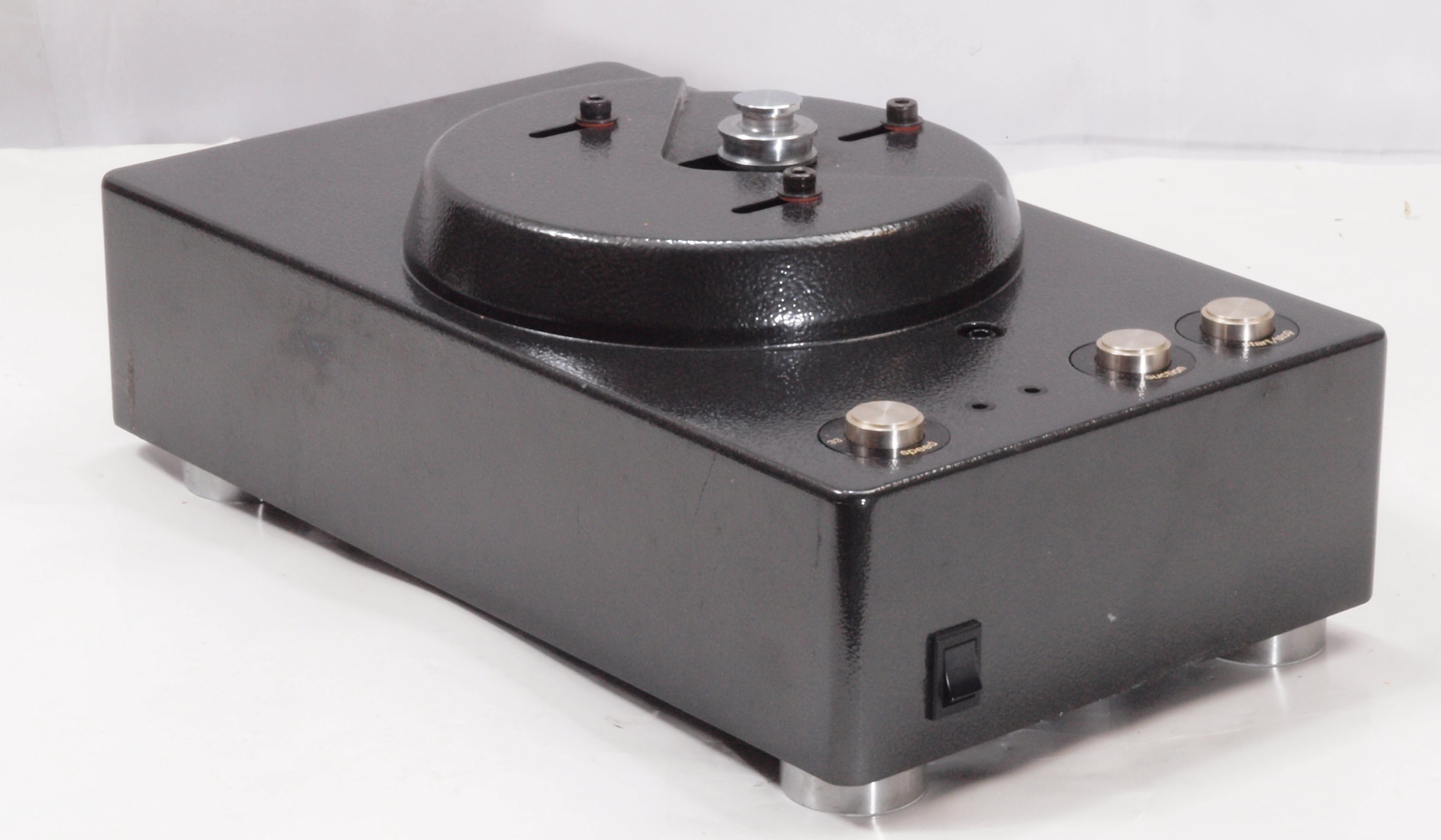

Ａ１２．　点検中　前右から見る。

Ａ１３．　点検中　後から見る。

Ａ１４．　ＲＹ−５５００�U点検中　後左から見る。

Ａ１５．　ＲＹ−５５００�U点検中　電源コネクター、配管コネクター。

Ａ１６．　ＲＹ−５５００�U点検中　上から見る。

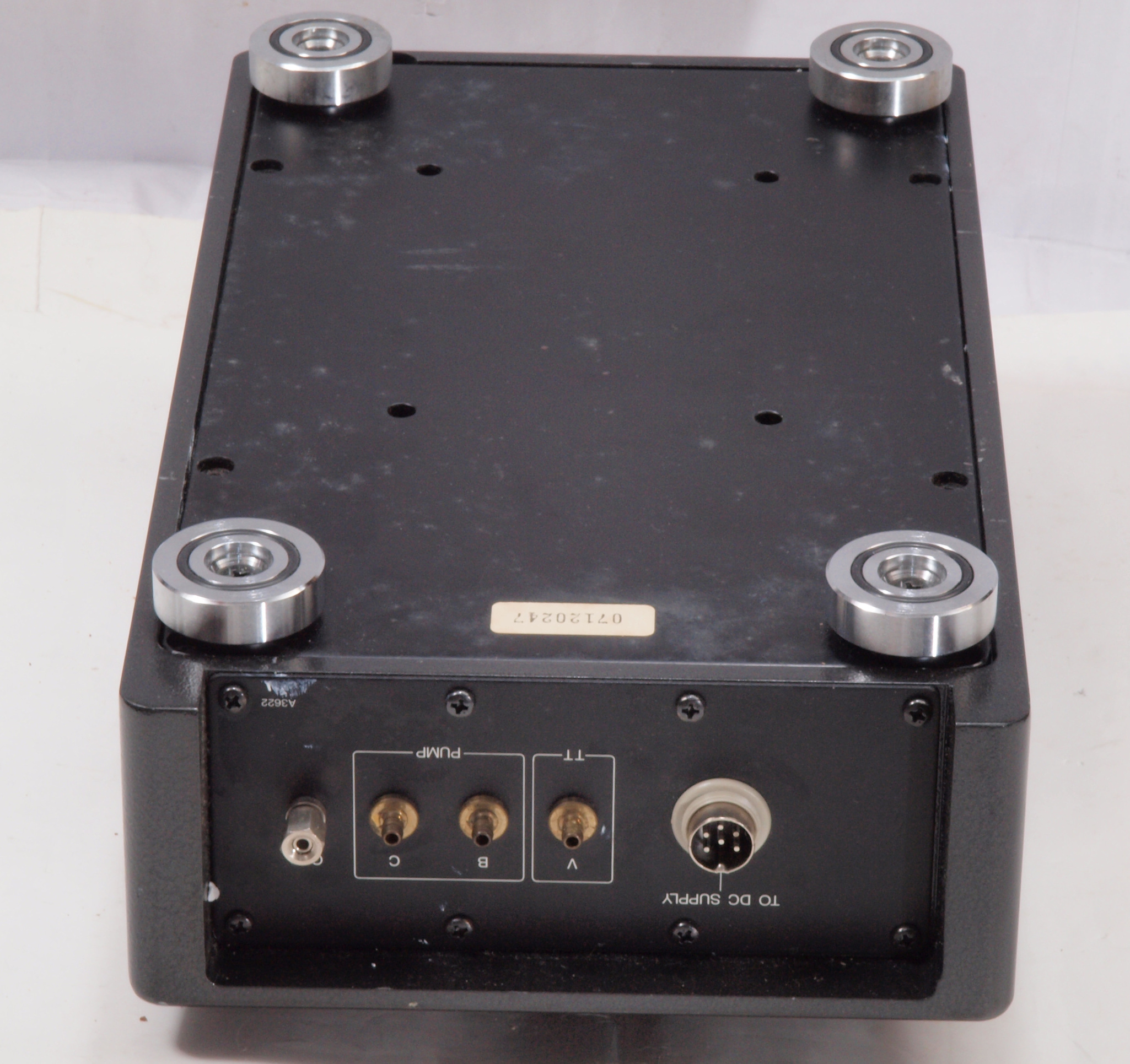

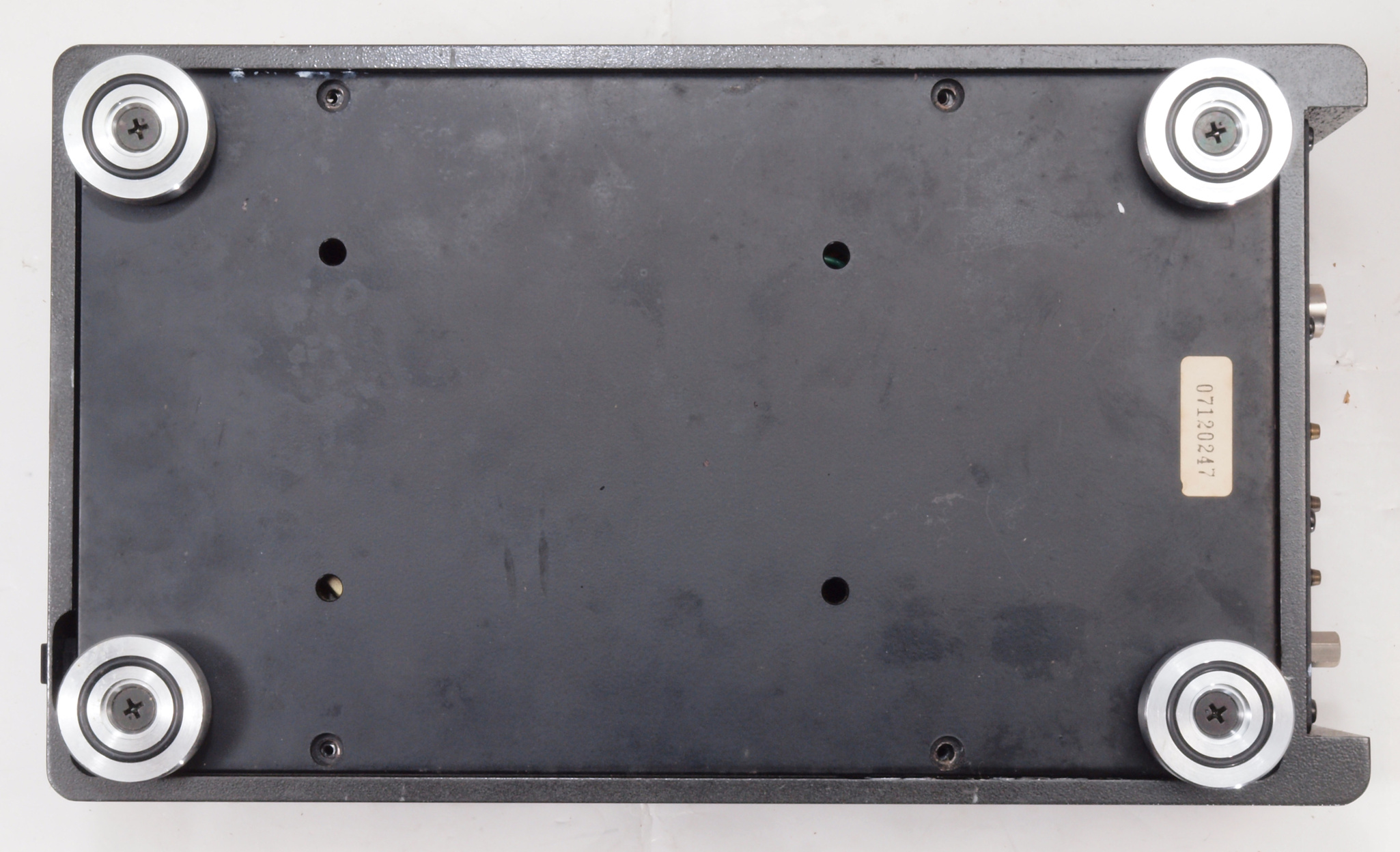

Ａ２１．　ＲＹ−５５００�U点検中　下から見る。　下蓋止めビス無。

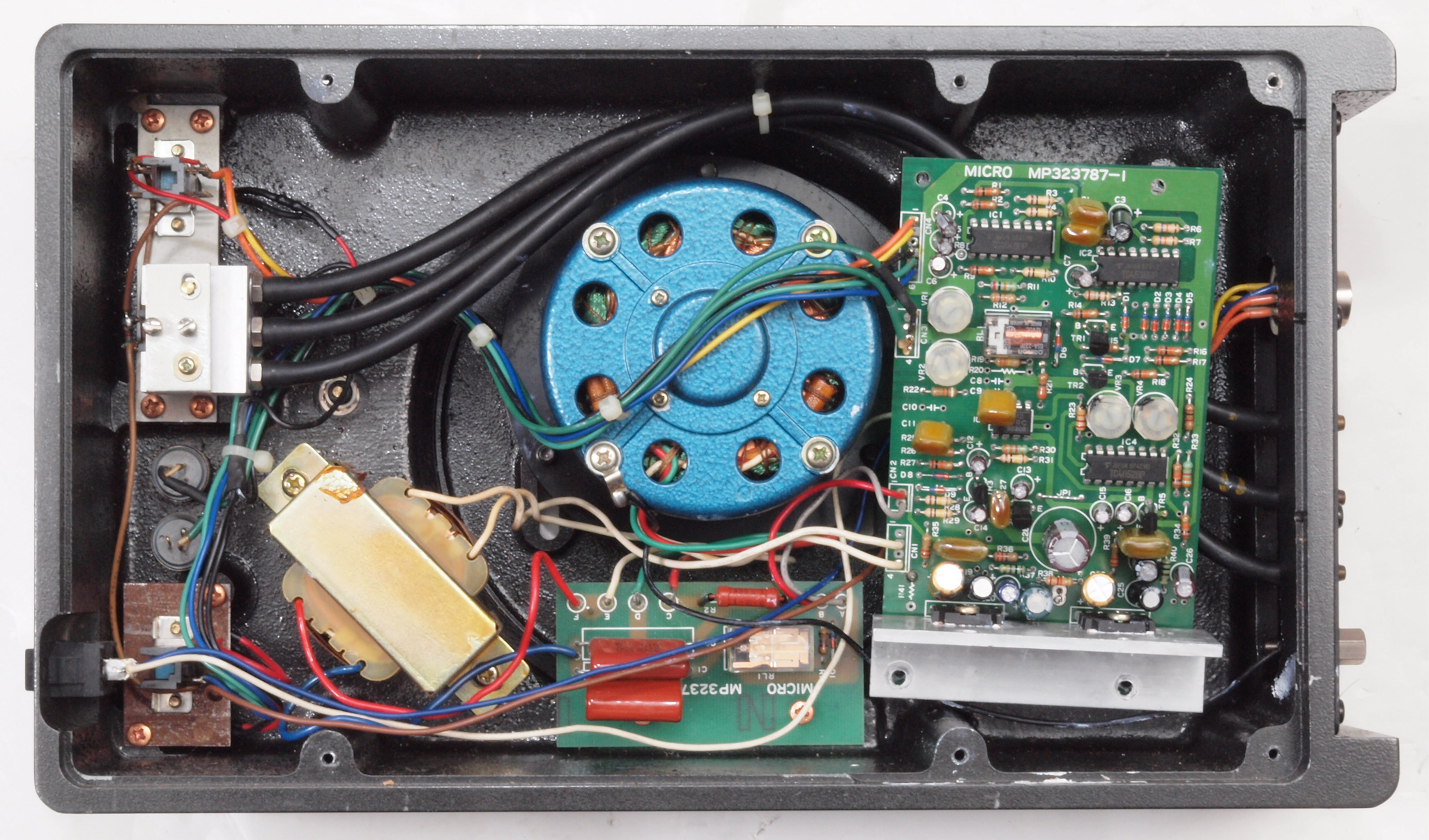

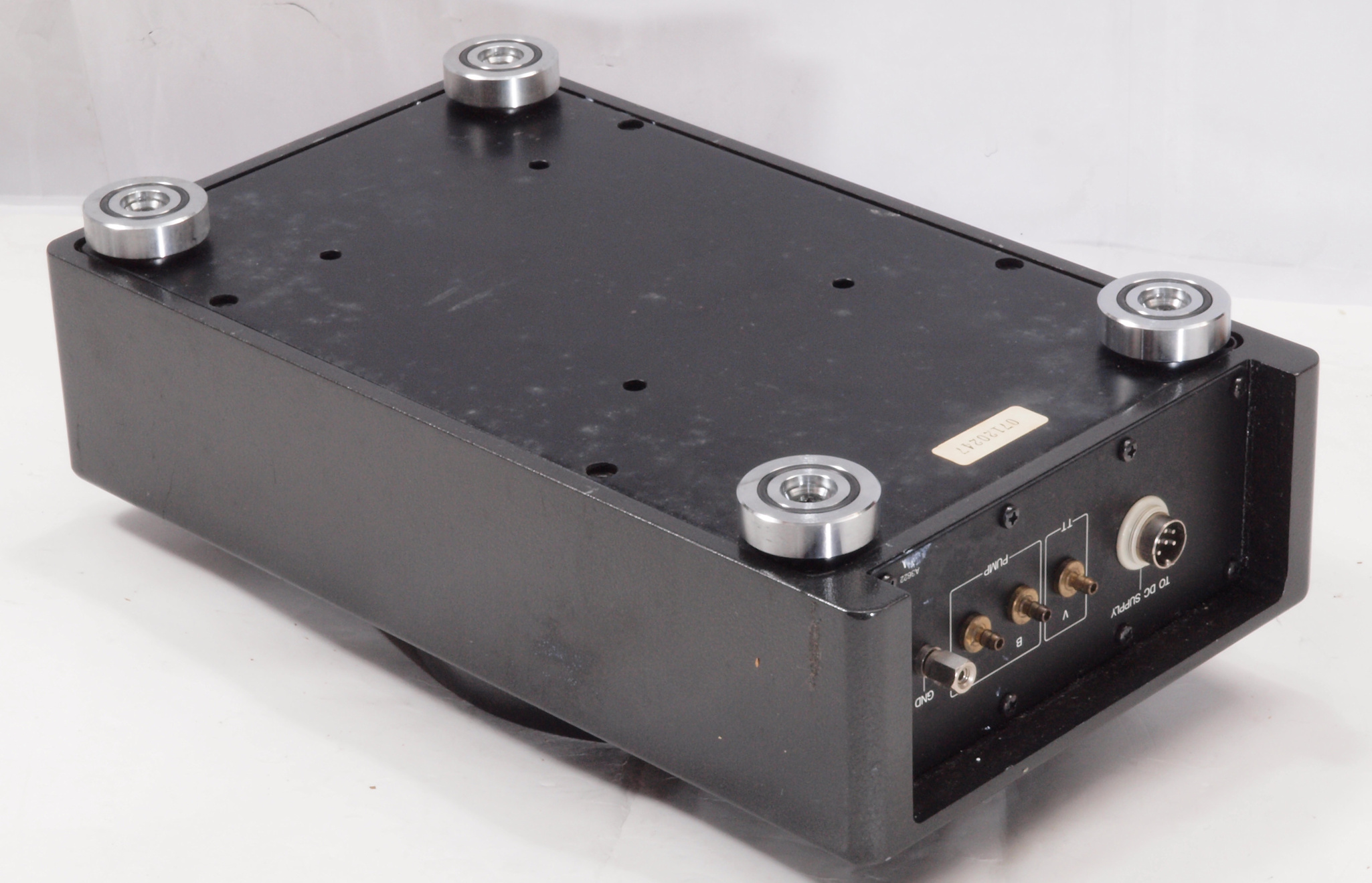

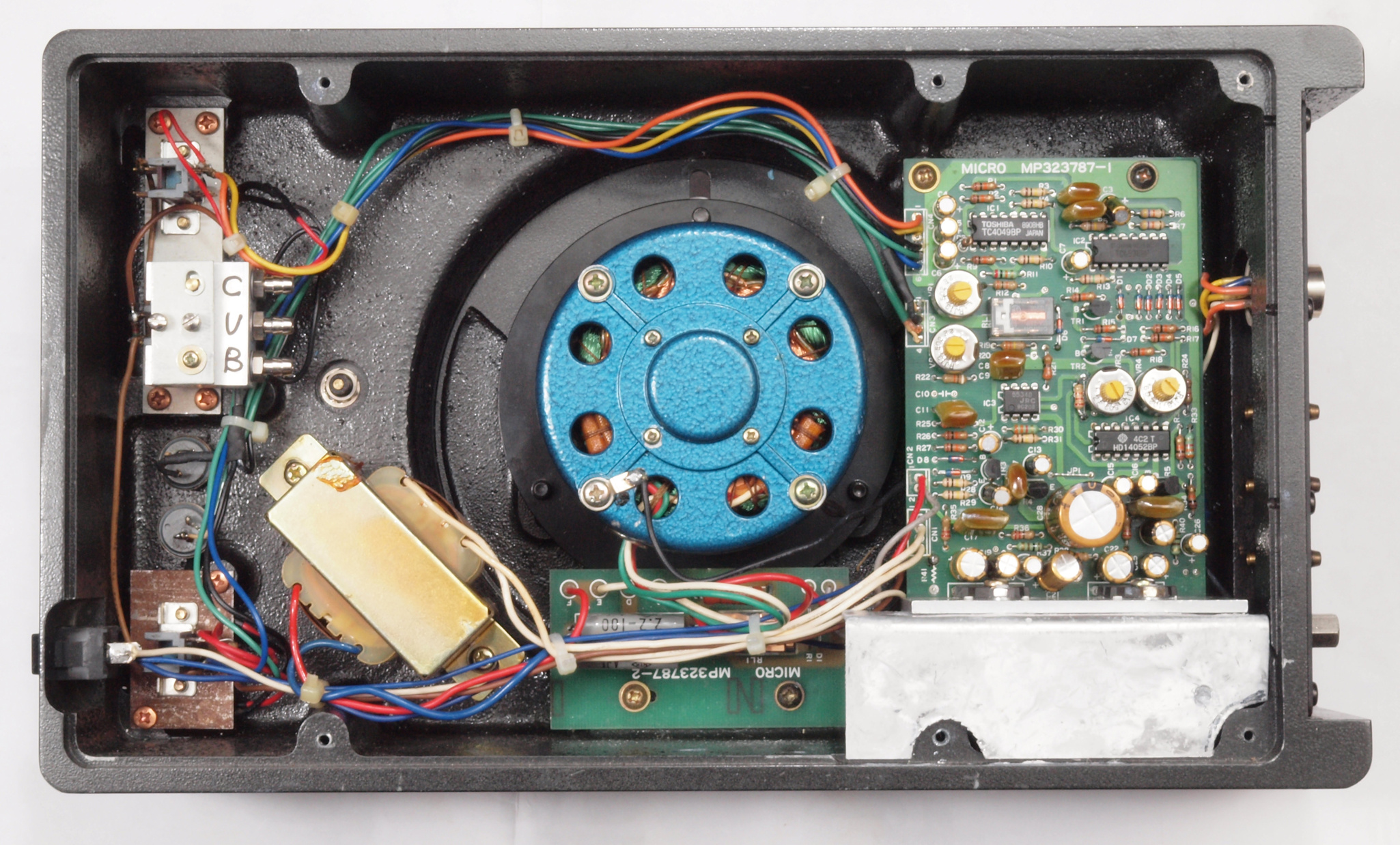

Ａ２３．　ＲＹ−５５００�U点検中　下蓋を取り、下から見る。　延長放熱器、制御基板固定ビス無！

Ａ３１．　ＲＹ−５５００�U点検中　下前から見る。

Ａ３２．　ＲＹ−５５００�U点検中　下前左から見る。

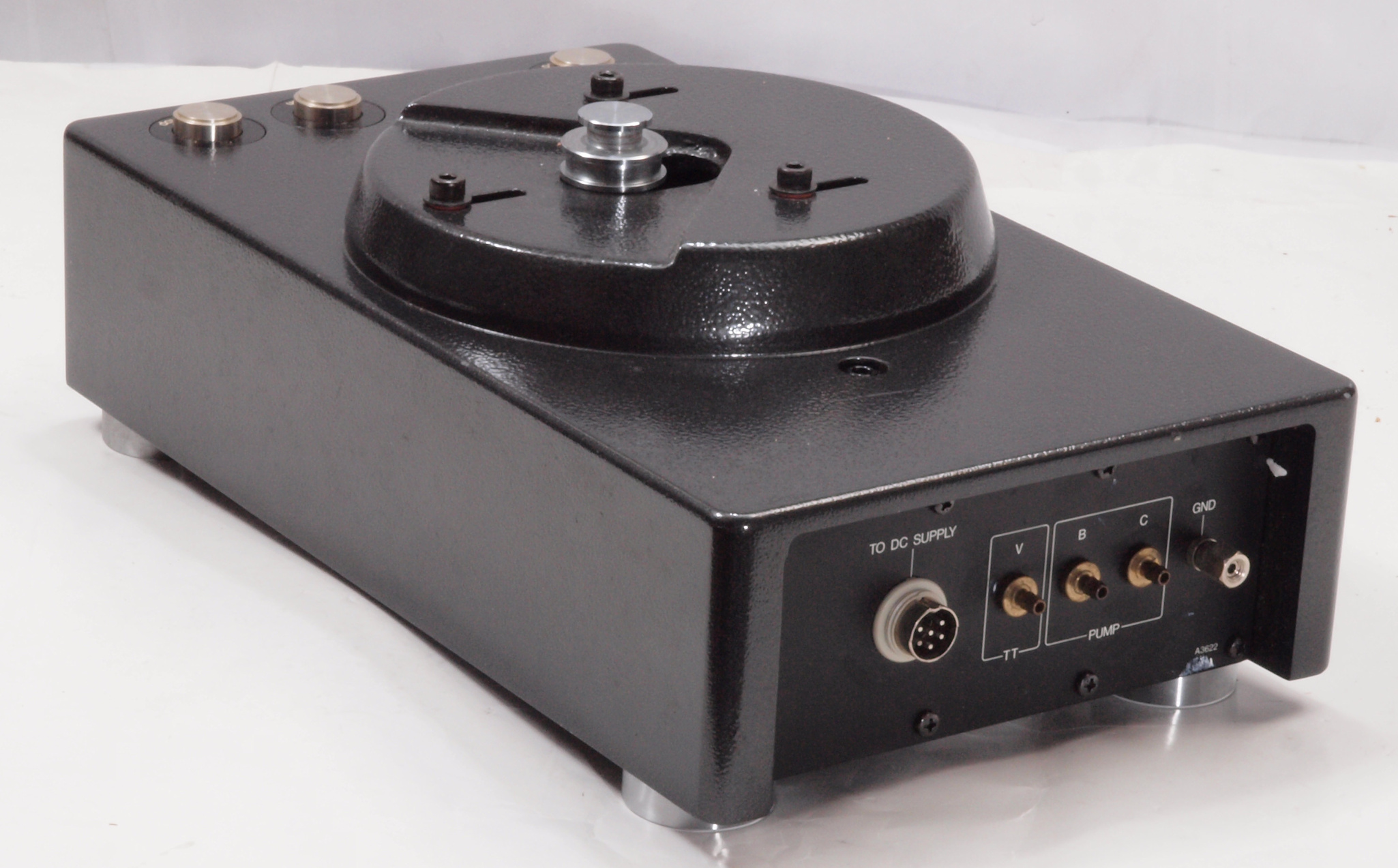

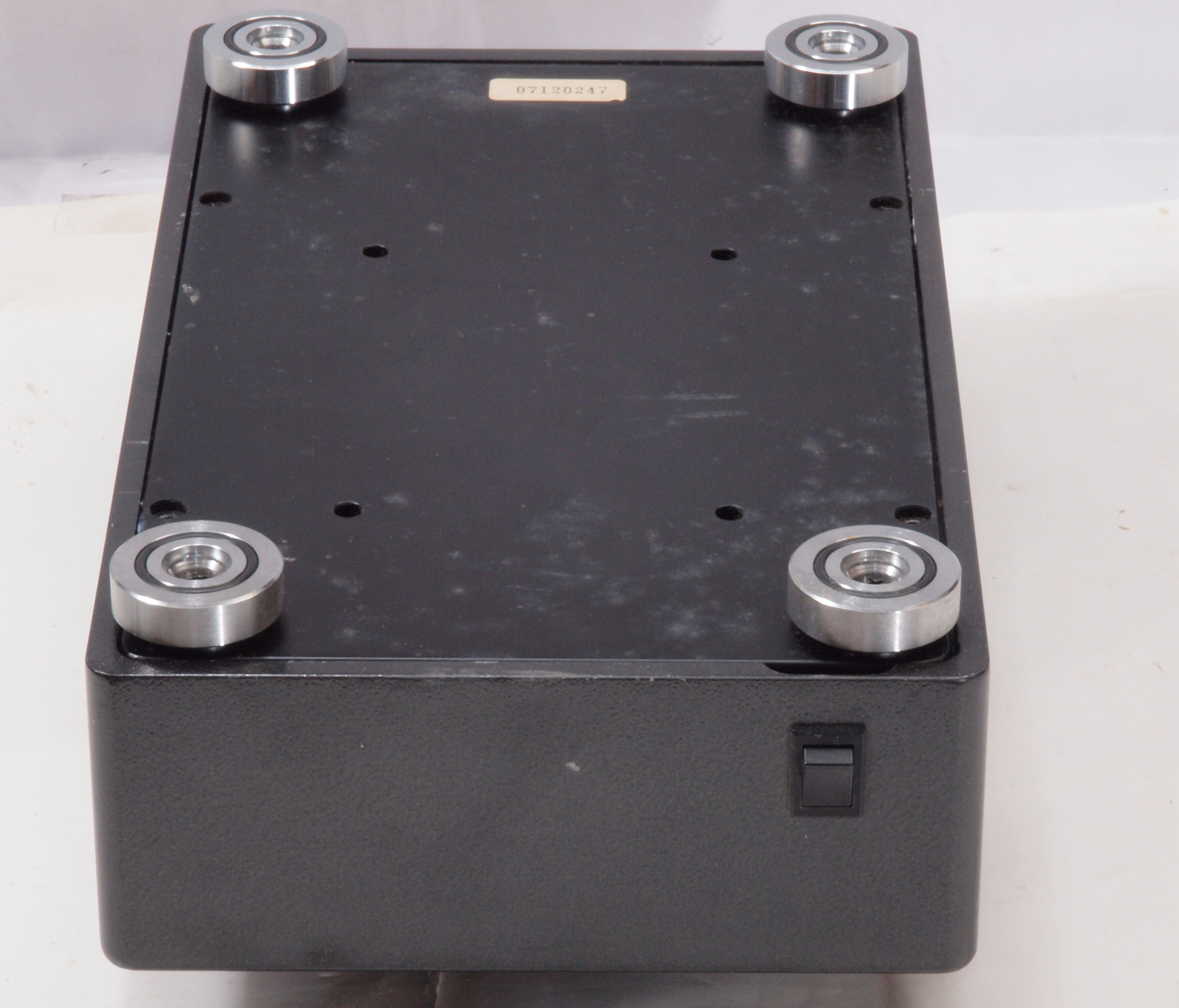

Ａ３３．　ＲＹ−５５００�U点検中　下後から見る。

Ａ３４．　ＲＹ−５５００�U点検中　下後右から見る。

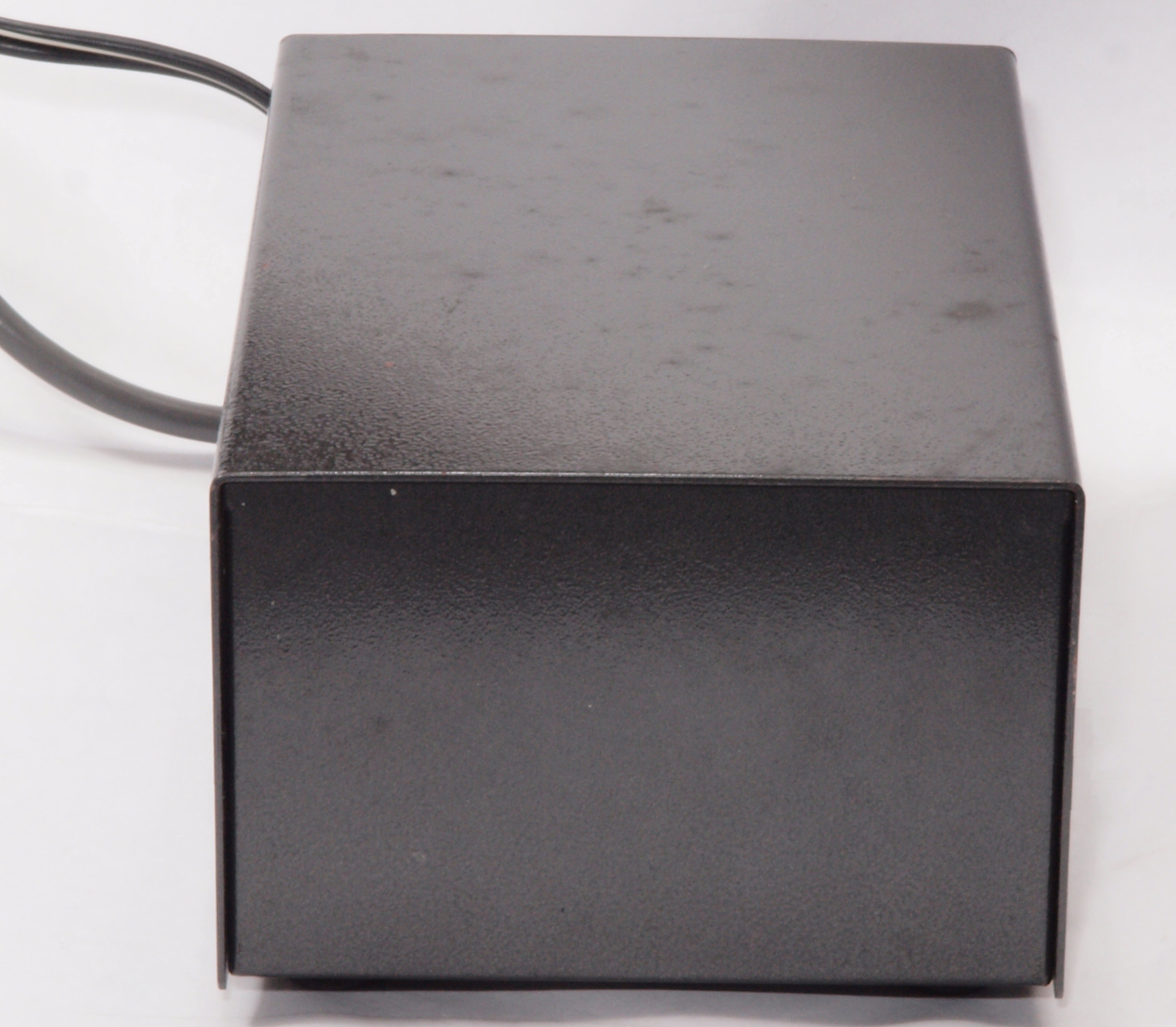

Ａ４１．　ＲＹ−５５００�U電源点検中　前から見る。

Ａ４２．　ＲＹ−５５００�U電源点検中　前右から見る。ケース固定ビス無。

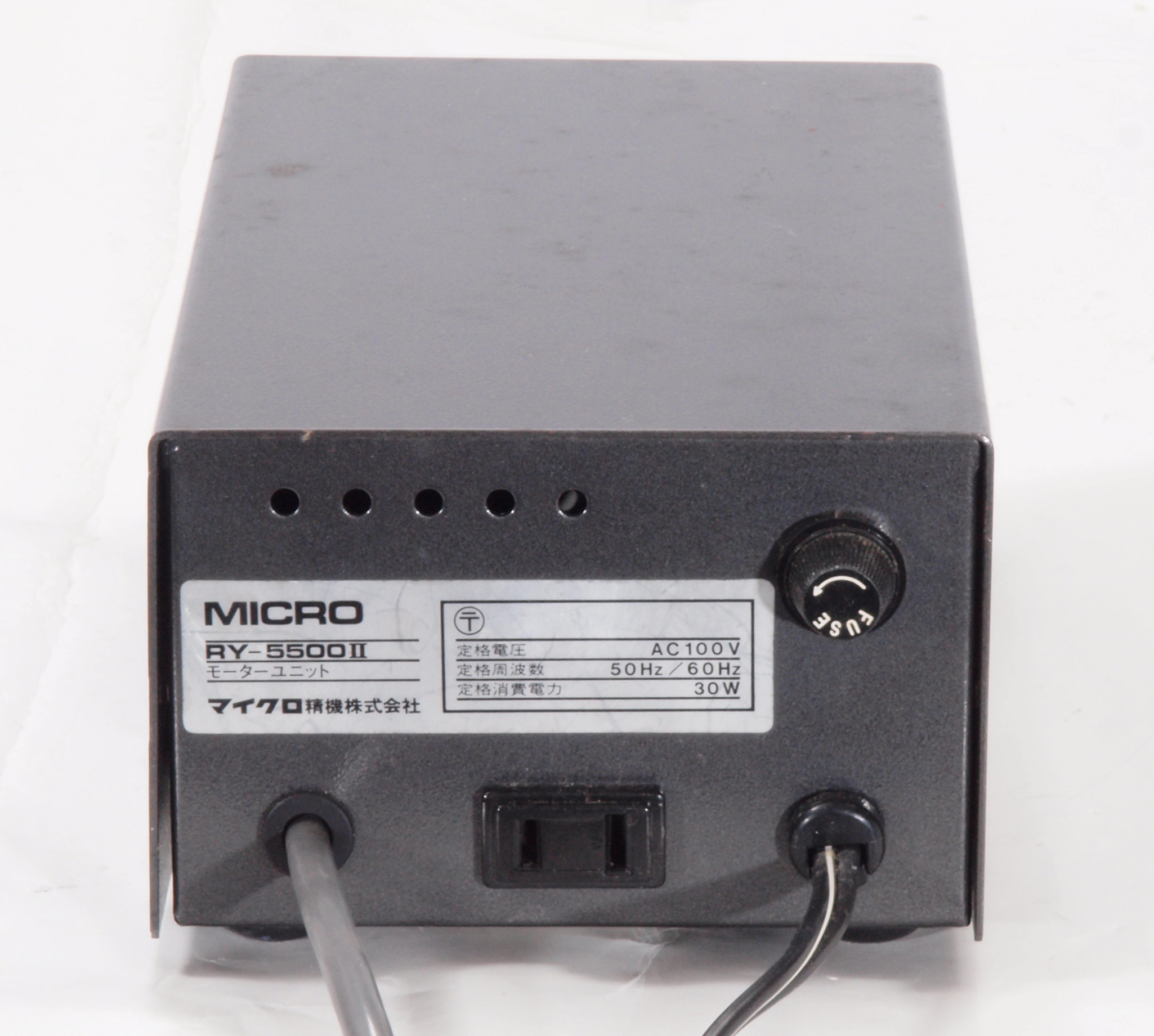

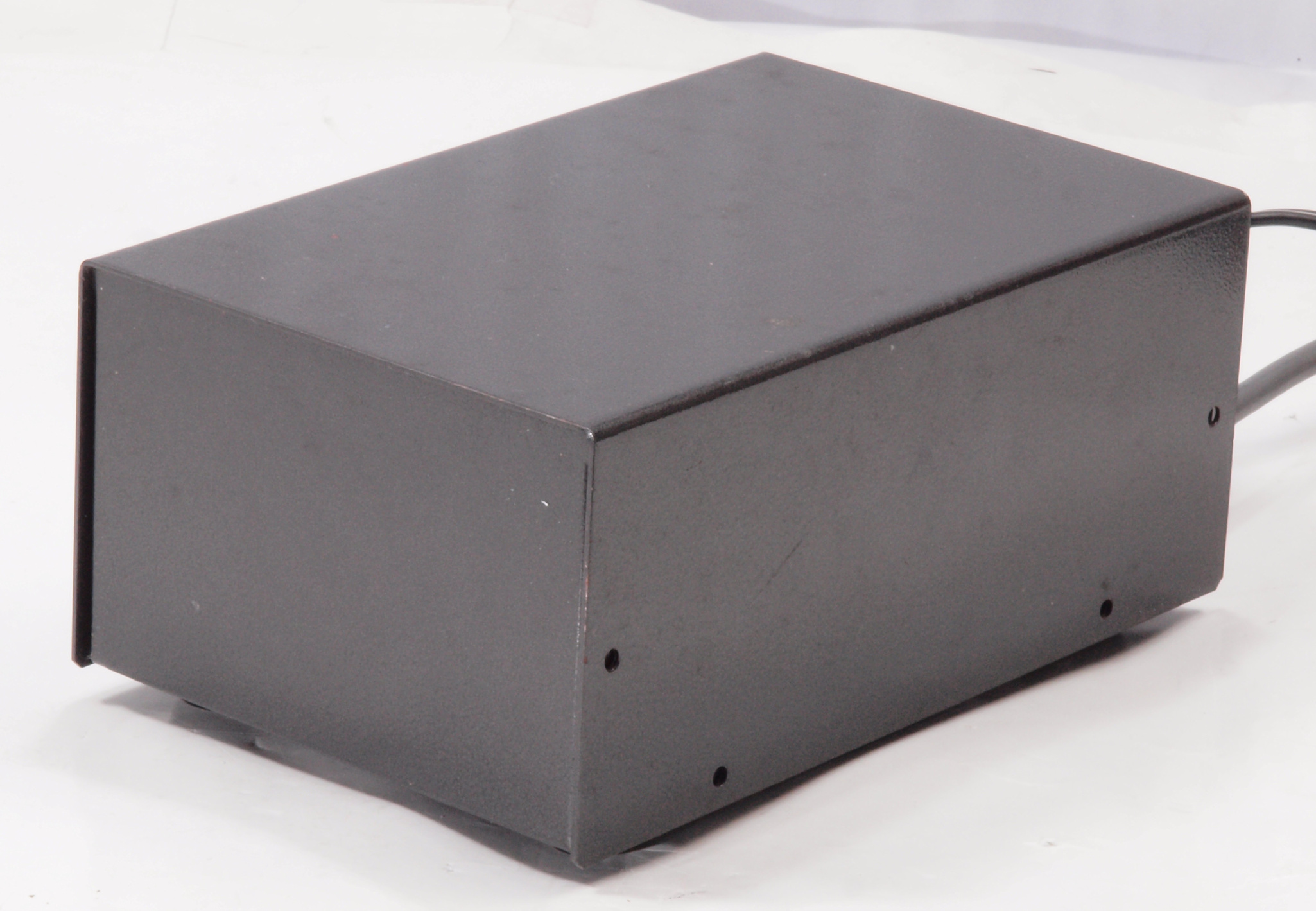

Ａ４３．　ＲＹ−５５００�U電源点検中　後から見る。

Ａ４４．　ＲＹ−５５００�U電源点検中　後左から見る。

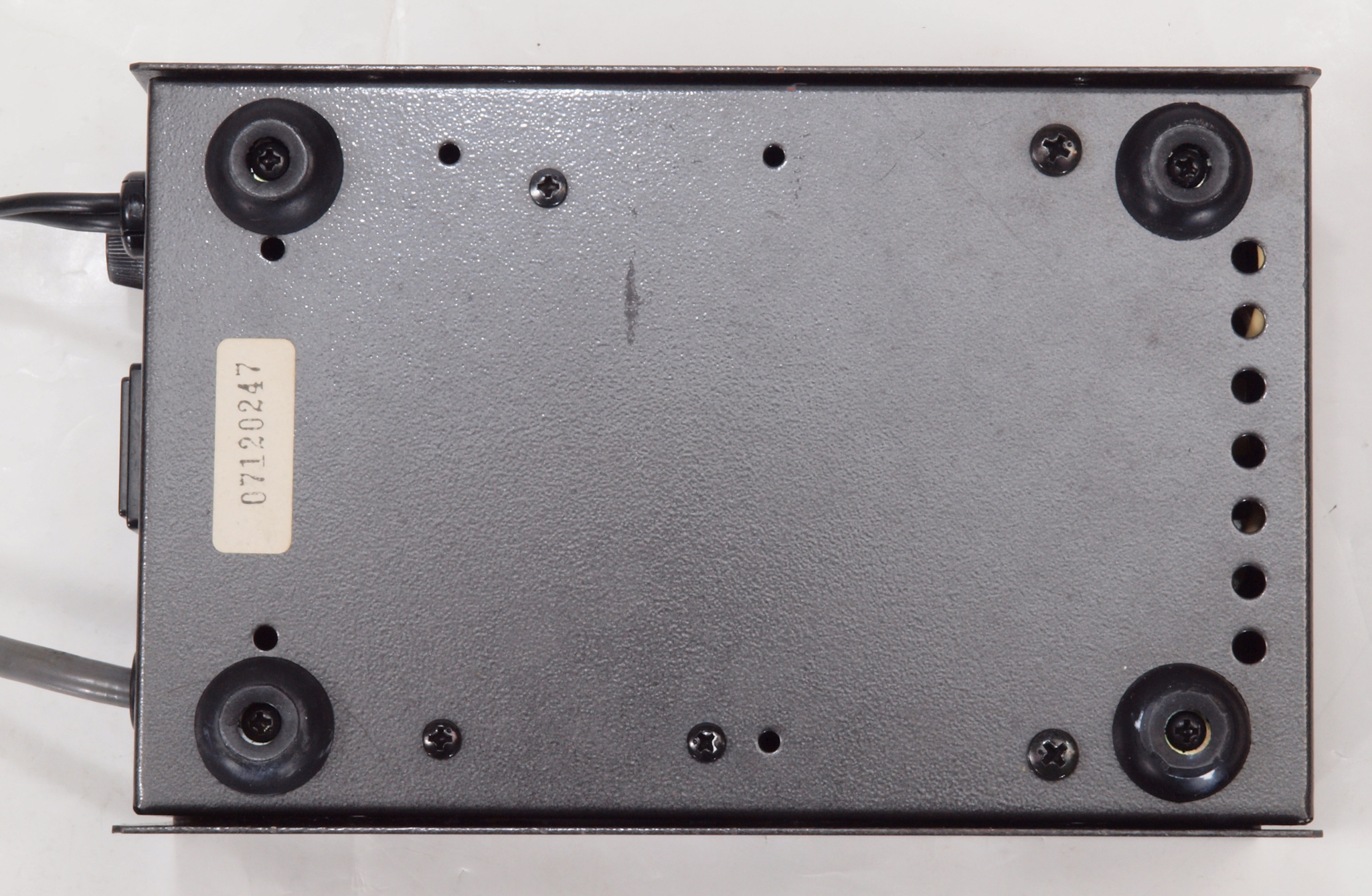

Ａ５１．　ＲＹ−５５００�U電源点検中　下から見る。

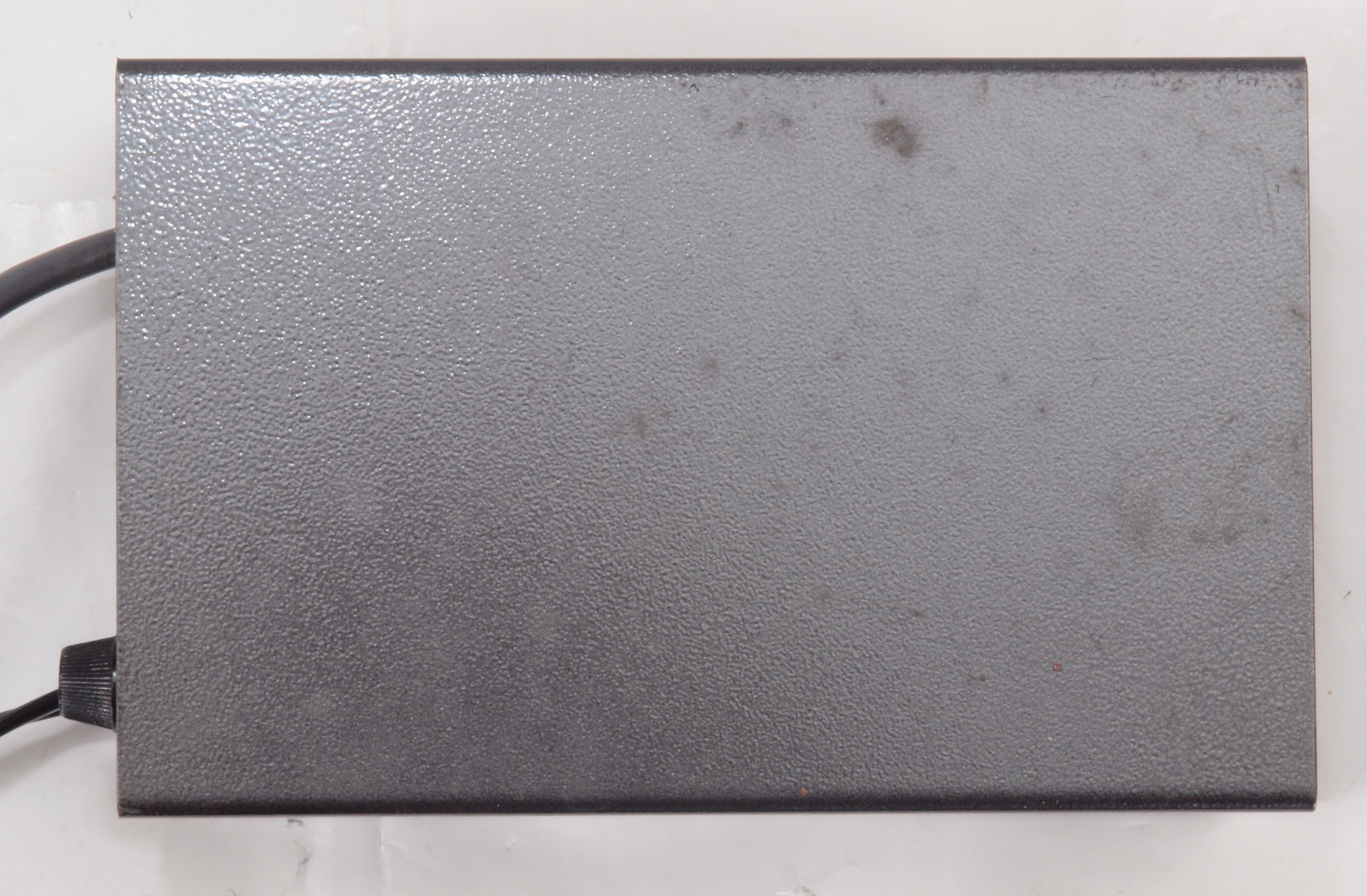

Ａ５２．　ＲＹ−５５００�U電源点検中　上から見る。

Ａ５３．　ＲＹ−５５００�U電源点検中　上ケースを取り、上から見る。基板無！

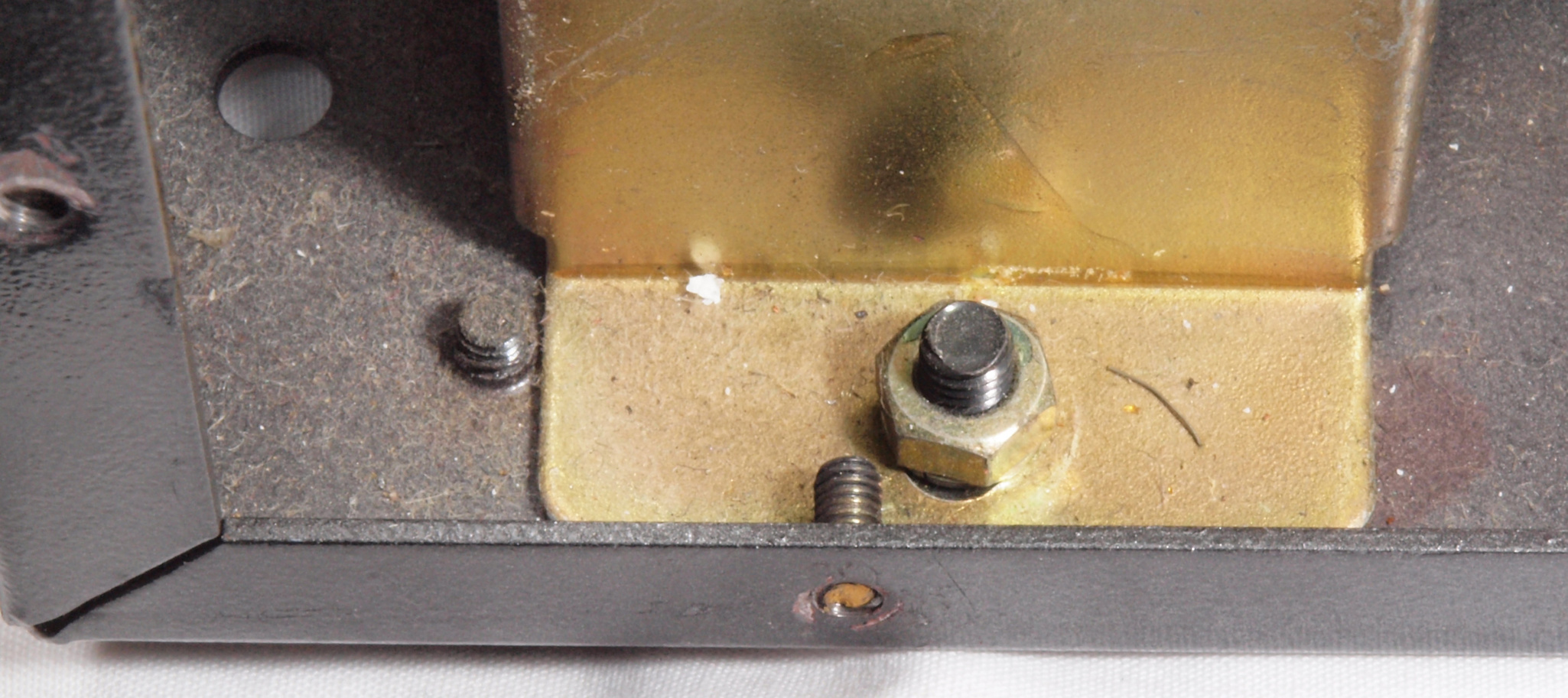

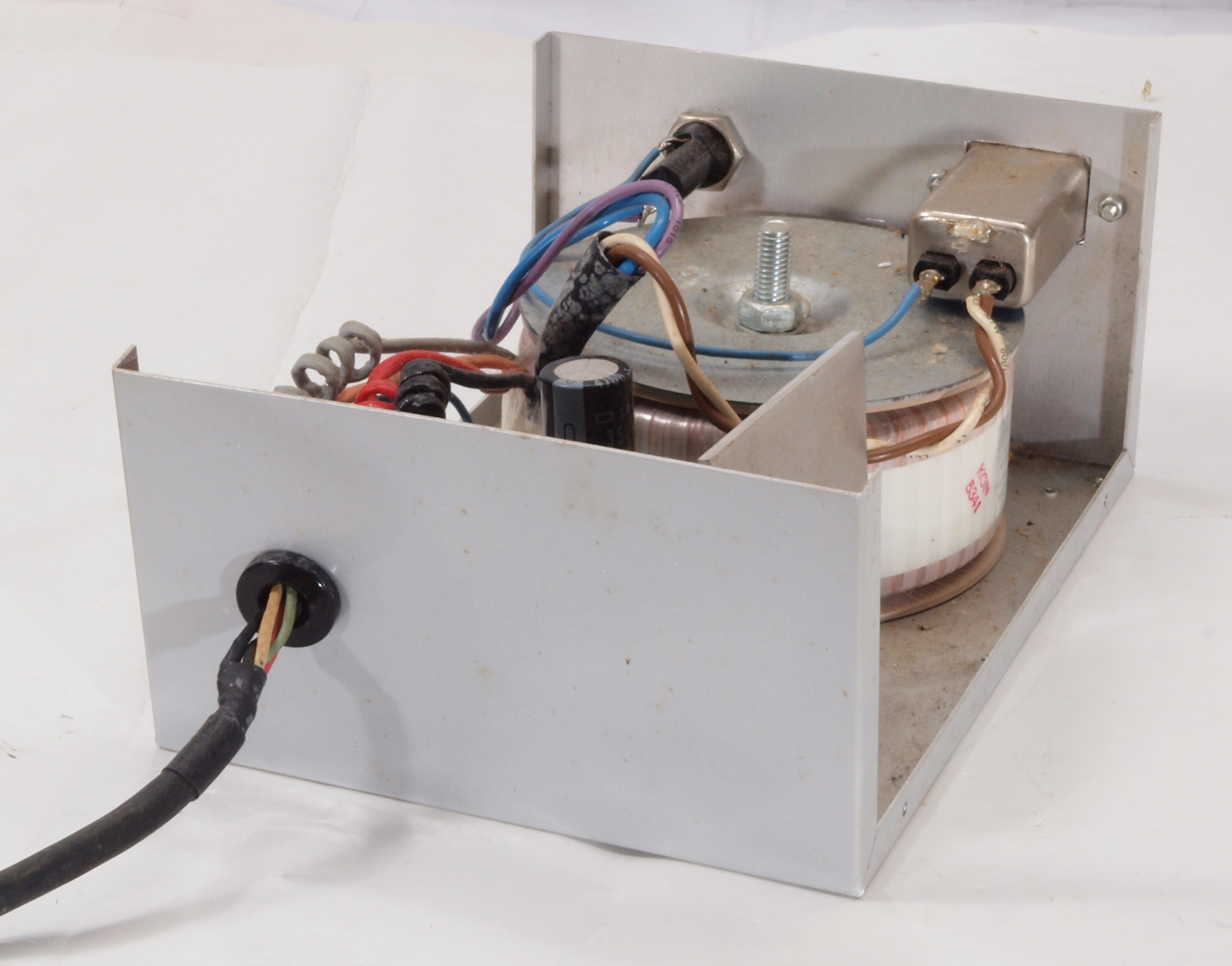

Ａ５４．　ＲＹ−５５００�U電源点検中　上ケースを取り、上から見る。　固定ビスが折れている。

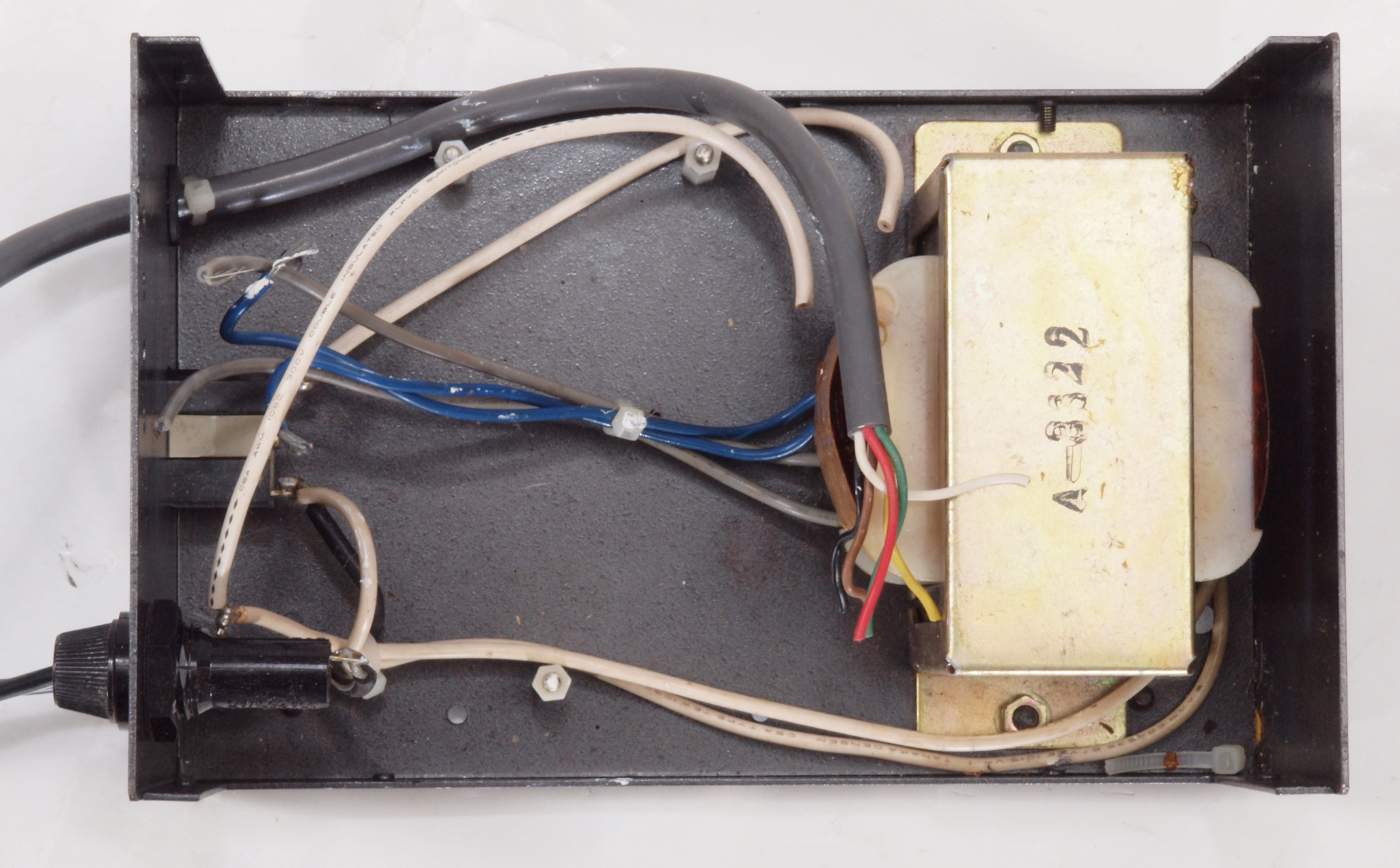

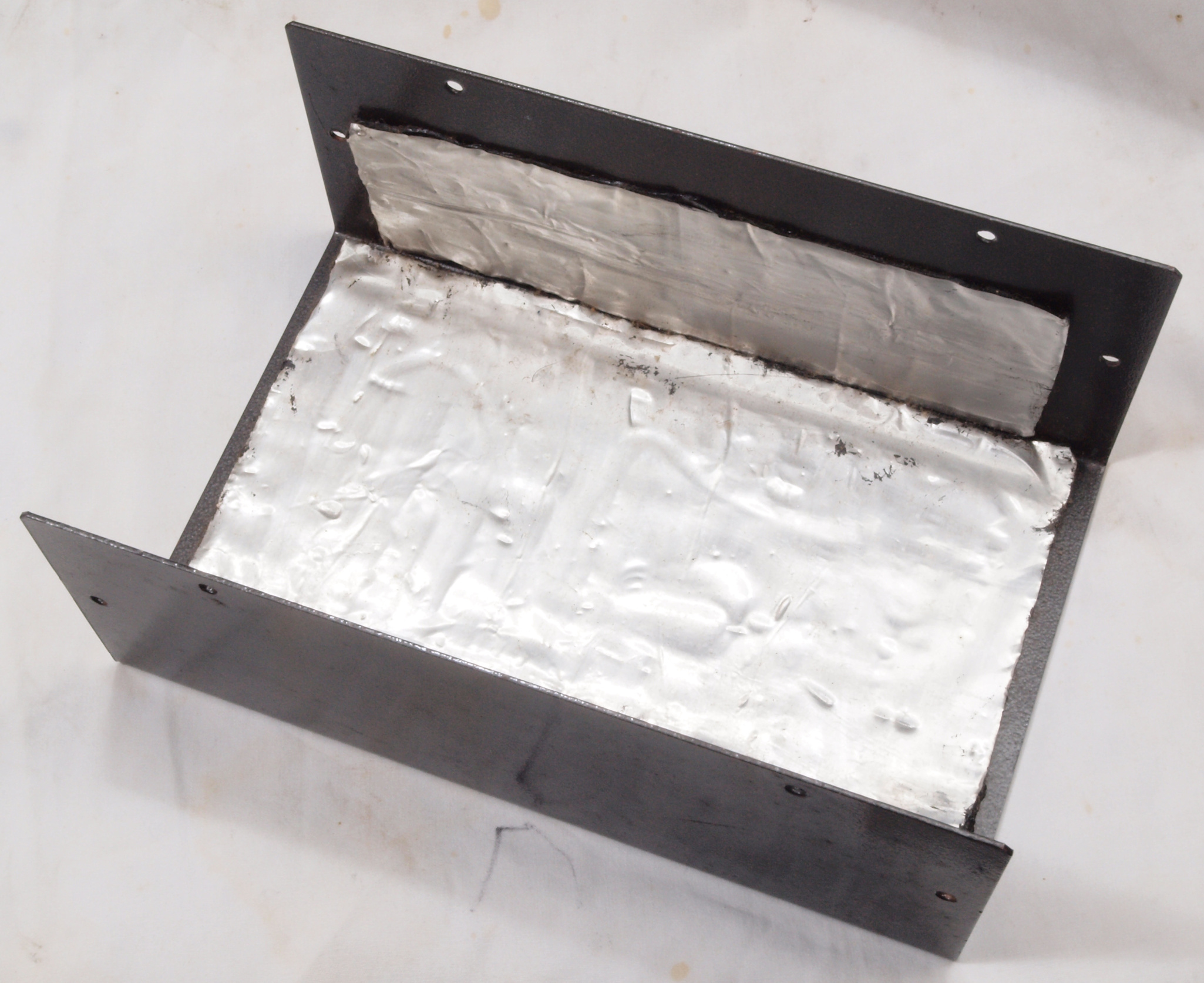

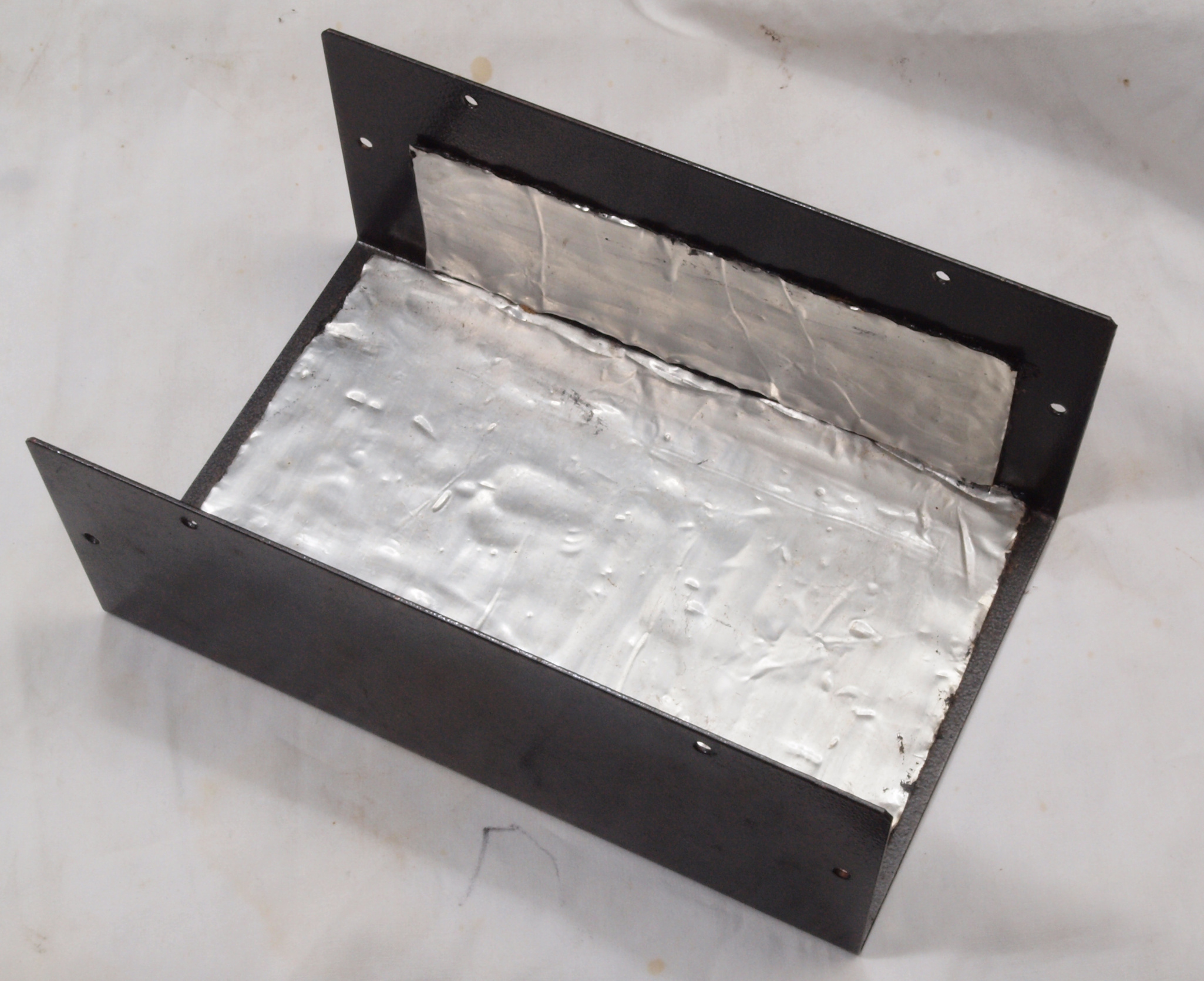

Ａ５５．　ＲＹ−５５００�U電源点検中　上ケース内側見る。　アルミシートが張って有る。

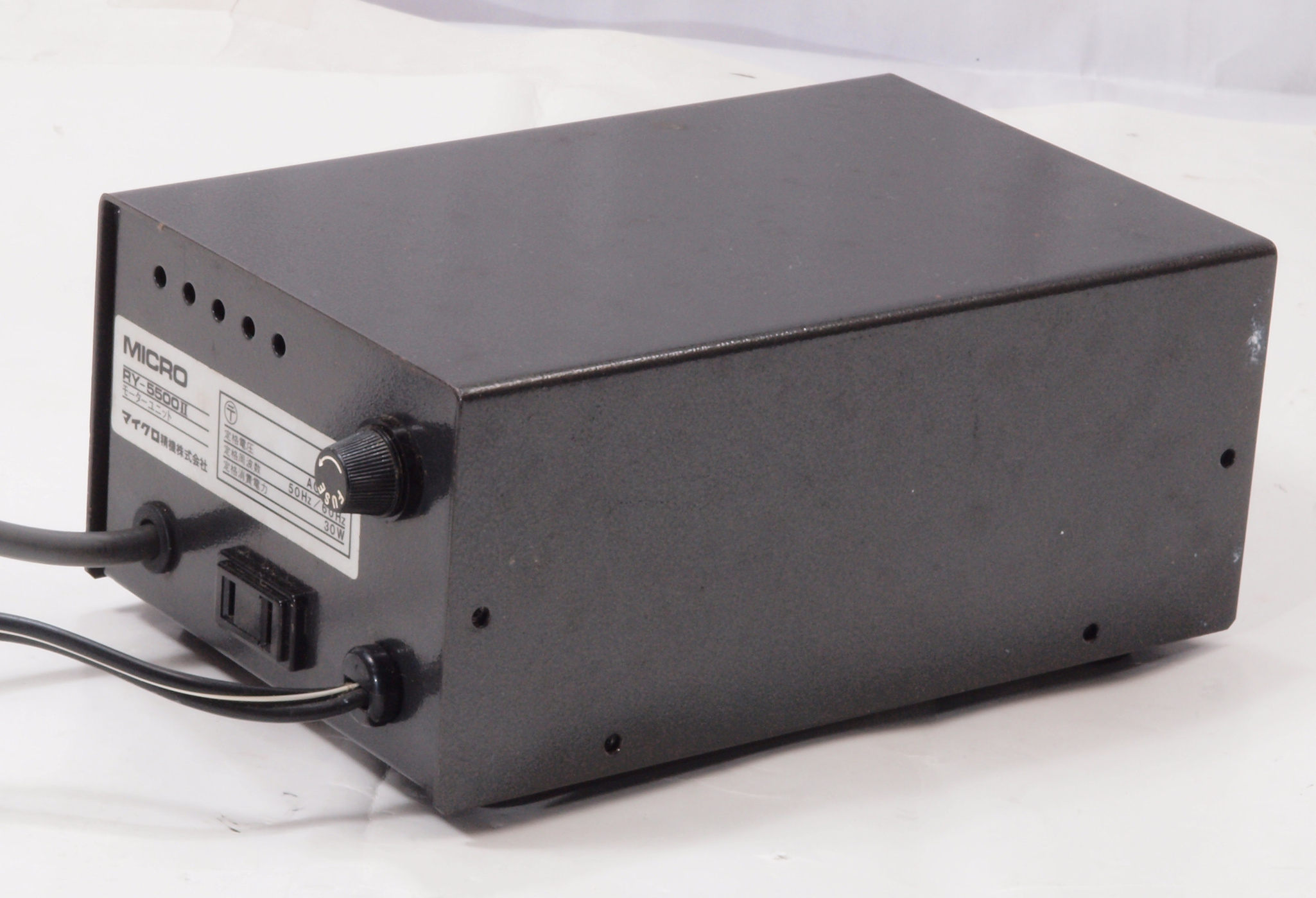

Ａ６１．　製作ＲＹ−５５００�U電源点検中　前右から見る。

Ａ６２．　製作ＲＹ−５５００�U電源点検中　後左から見る。

Ａ６３．　製作ＲＹ−５５００�U電源点検中　上から見る。巨大なトロイダルトランス！

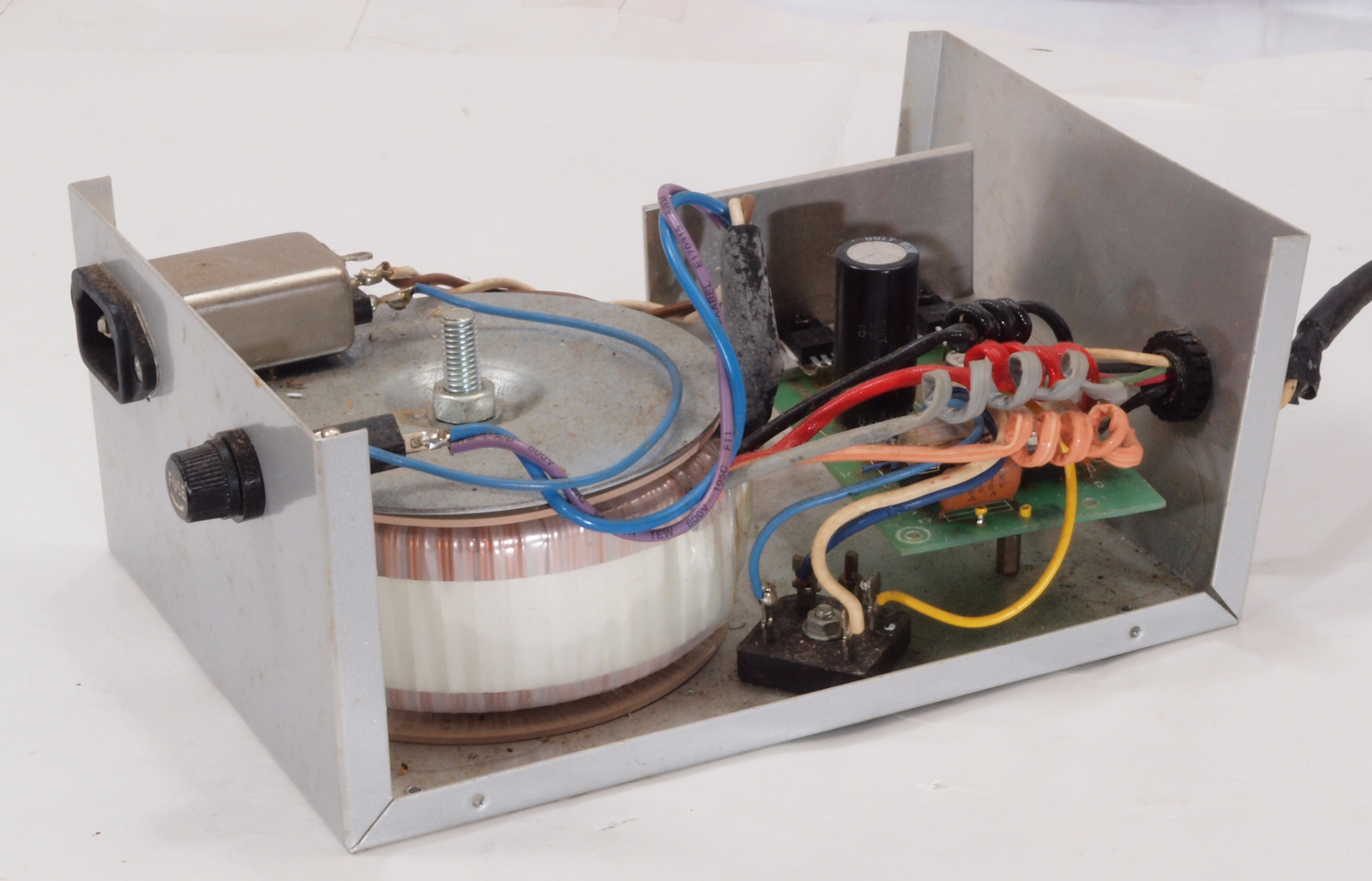

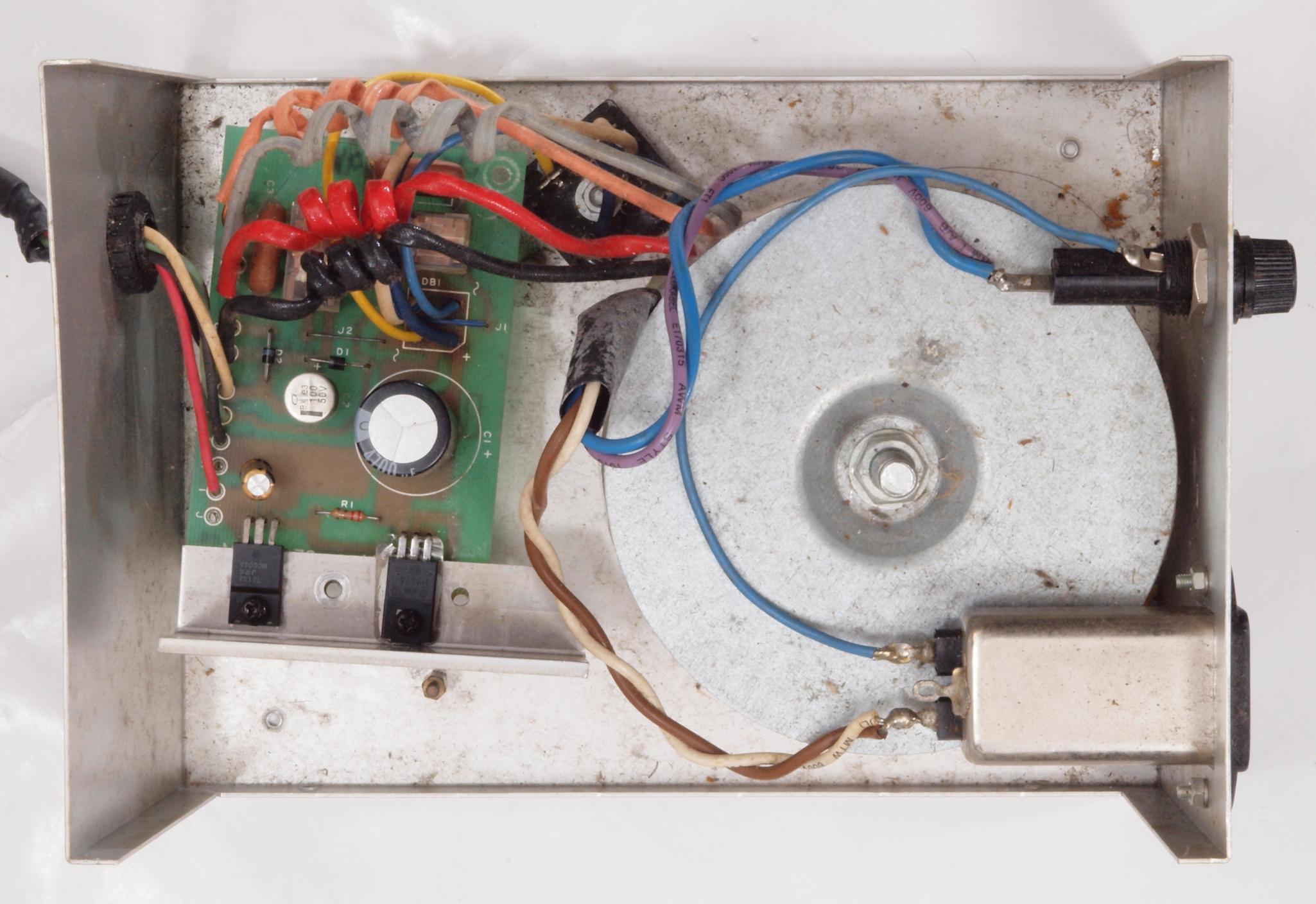

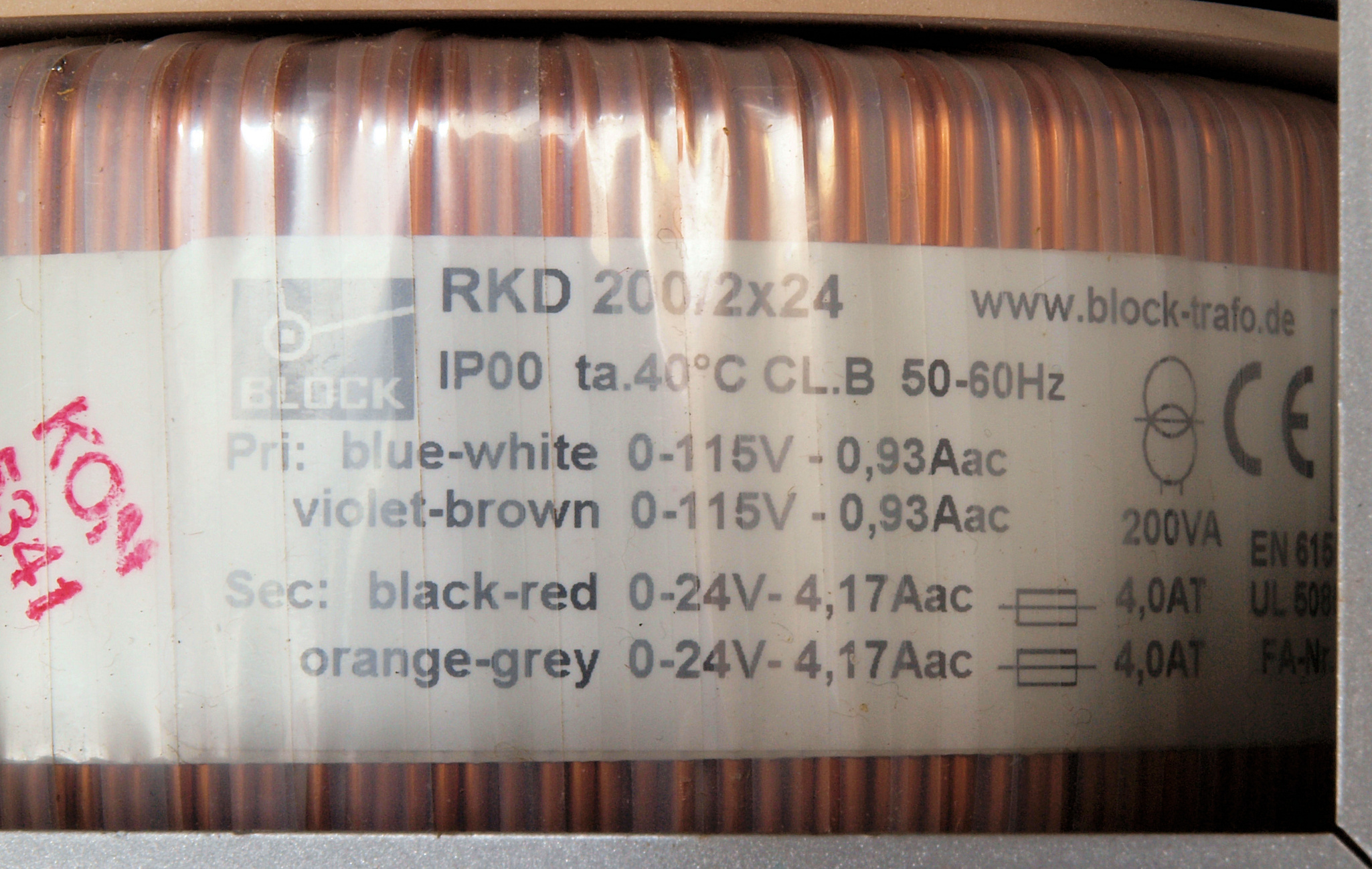

Ａ６４．　製作ＲＹ−５５００�U電源点検中　上から見る。巨大なトロイダルトランスは２４Ｖ４．１７Ａ！純正は１９Ｖ１Ａ。

Ｃ．　「ＲＹ−５５００�U」修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源部整流基板

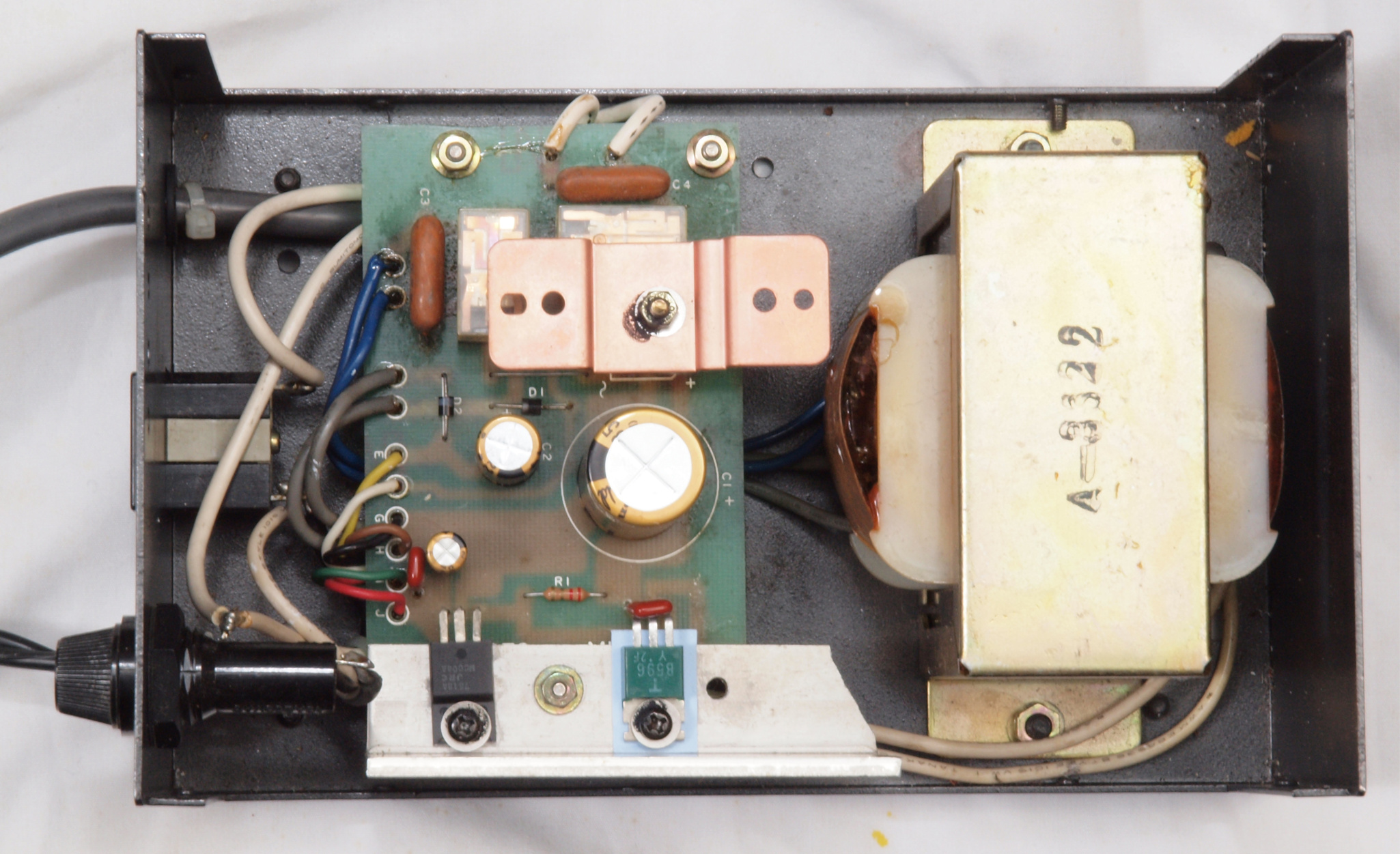

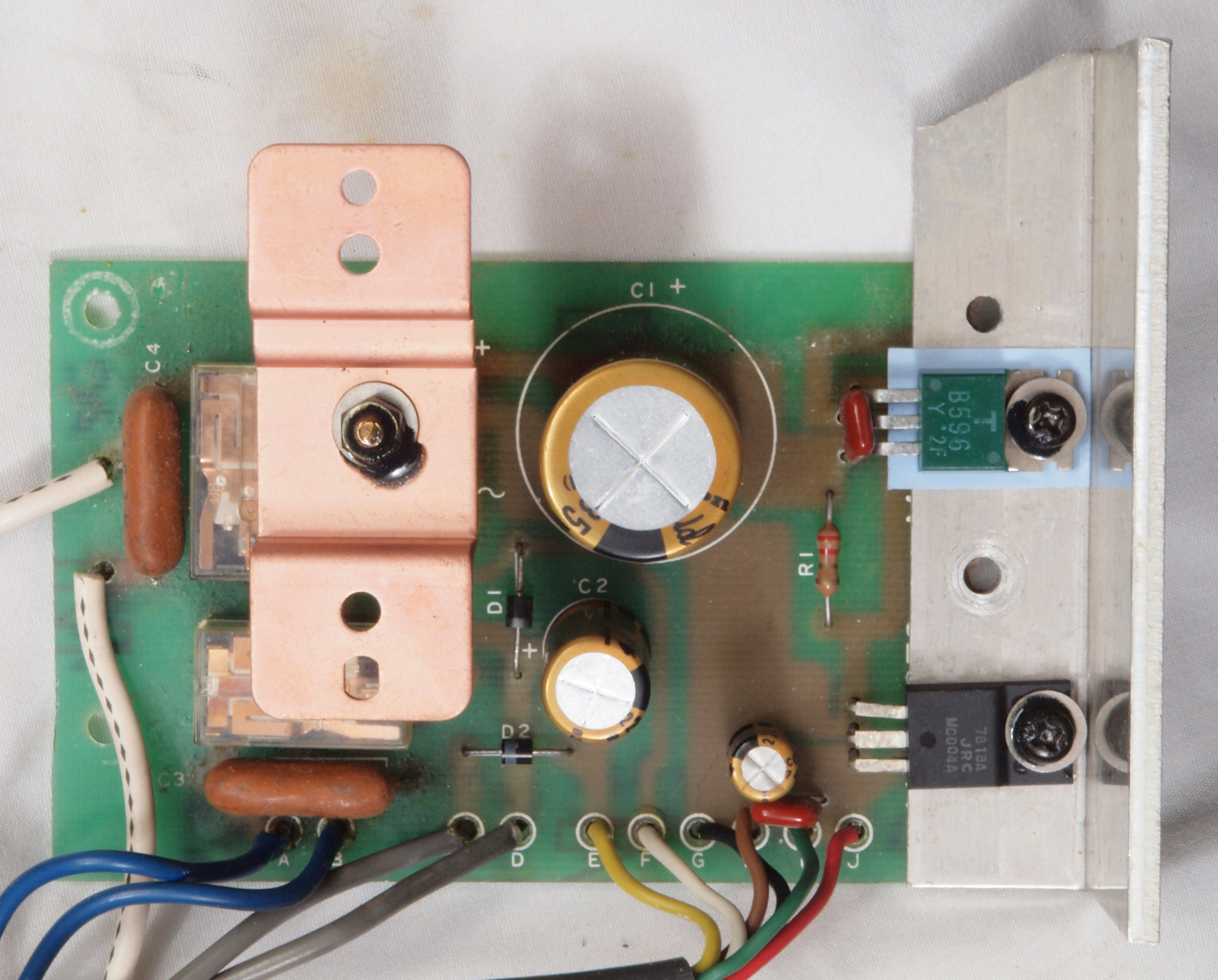

Ｃ１２　．修理後　電源部整流基板。　電解コンデンサー３個、リレー２個、整流ブリッジダイオード１個、ＴＲ（トランジスター）１個交換。フイルムコンデンサー２個、整流ブリッジダイオードに放熱器追加。

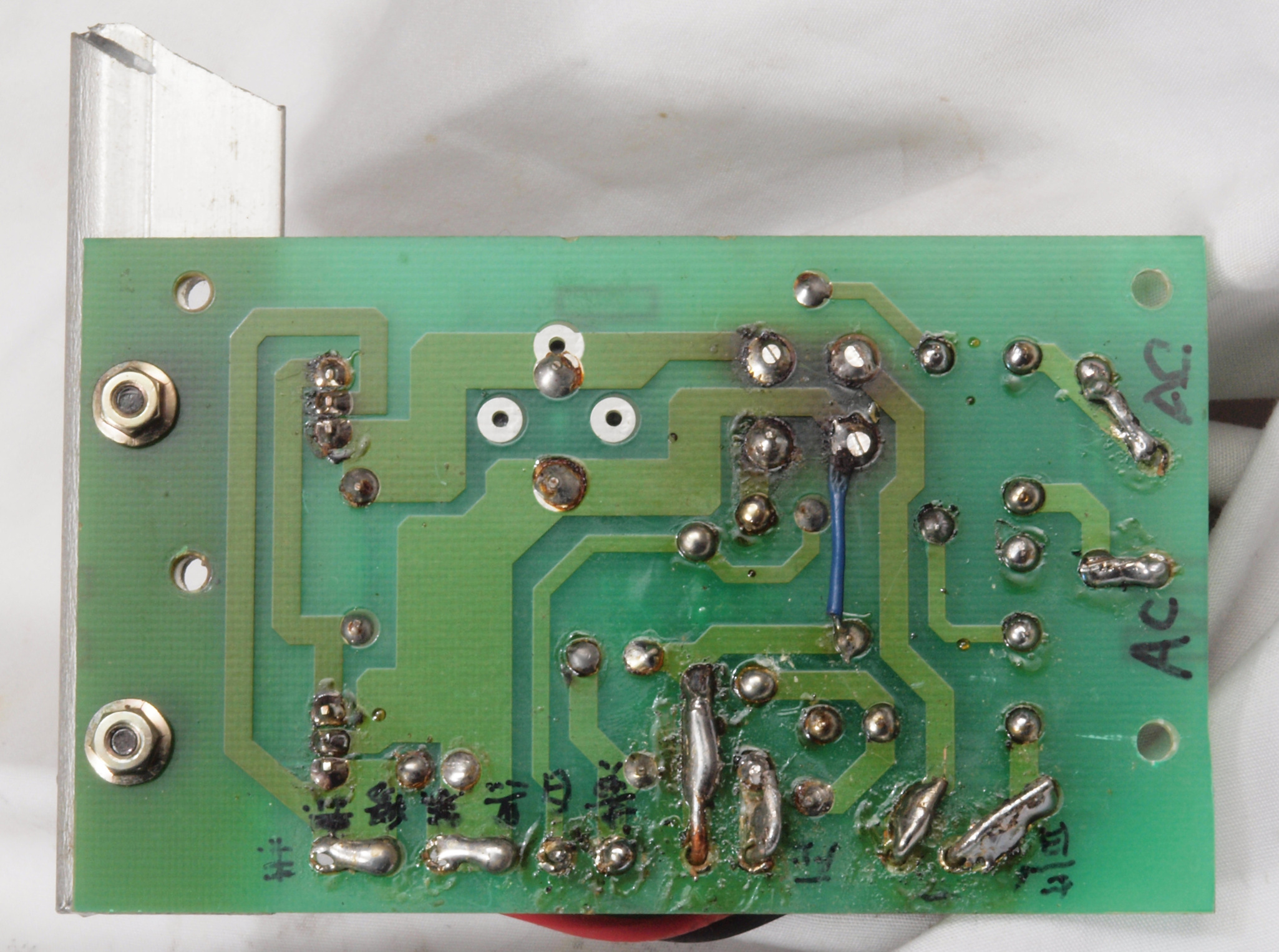

Ｃ１３．　修理前　電源部整流基板裏

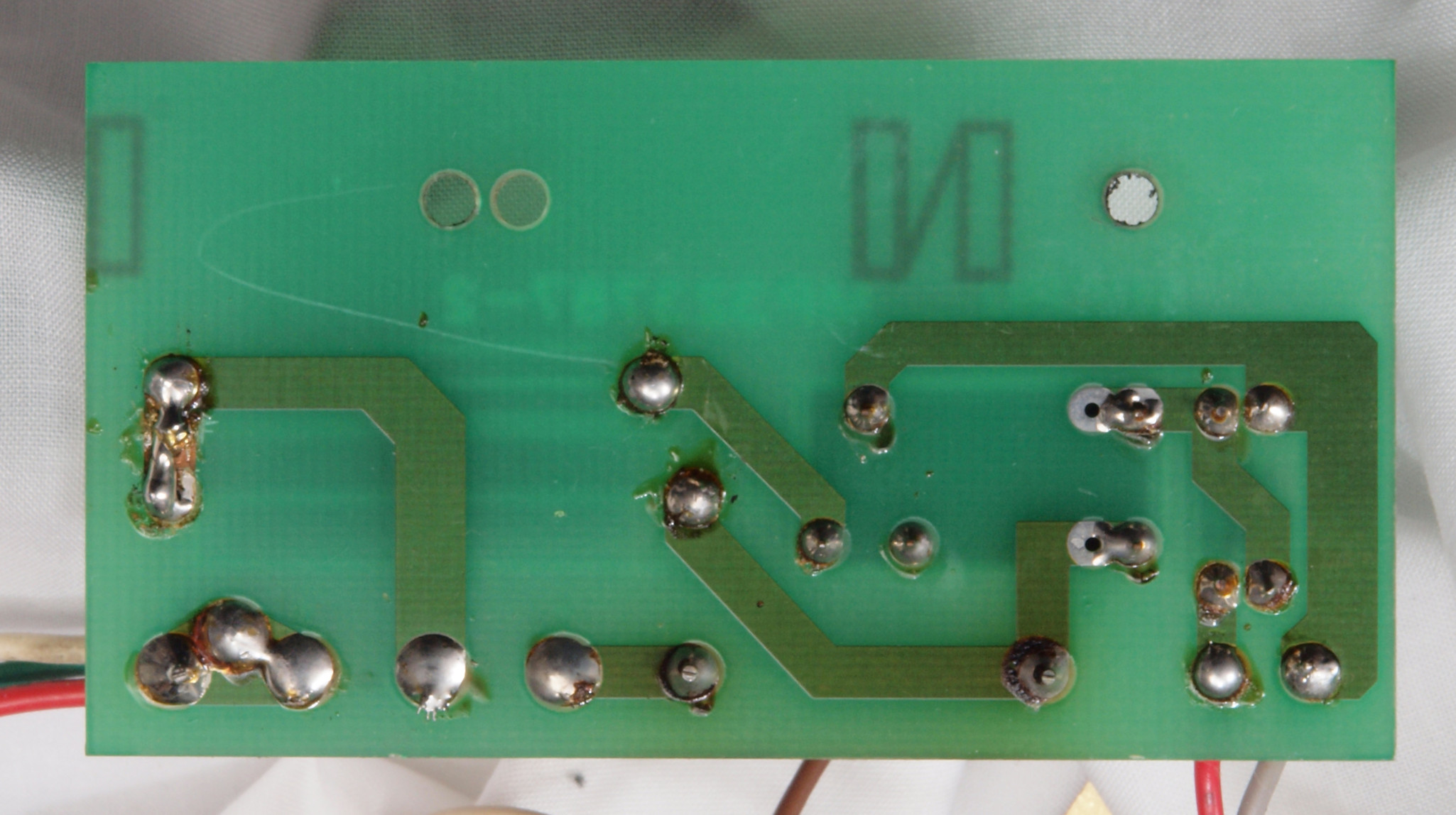

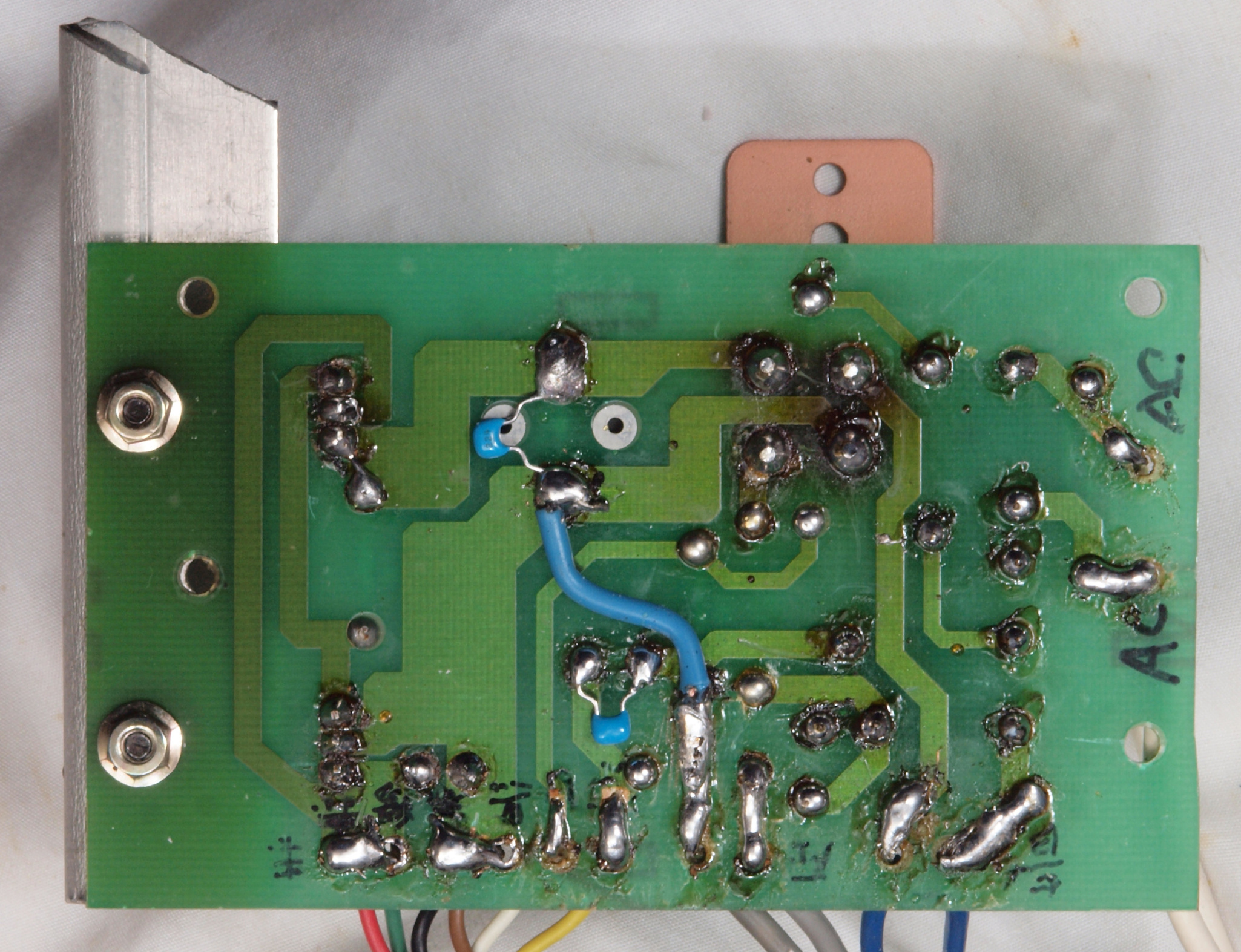

Ｃ１４．　修理（半田補正）後　電源部整流基板裏。　フイルムコンデンサー２個追加。

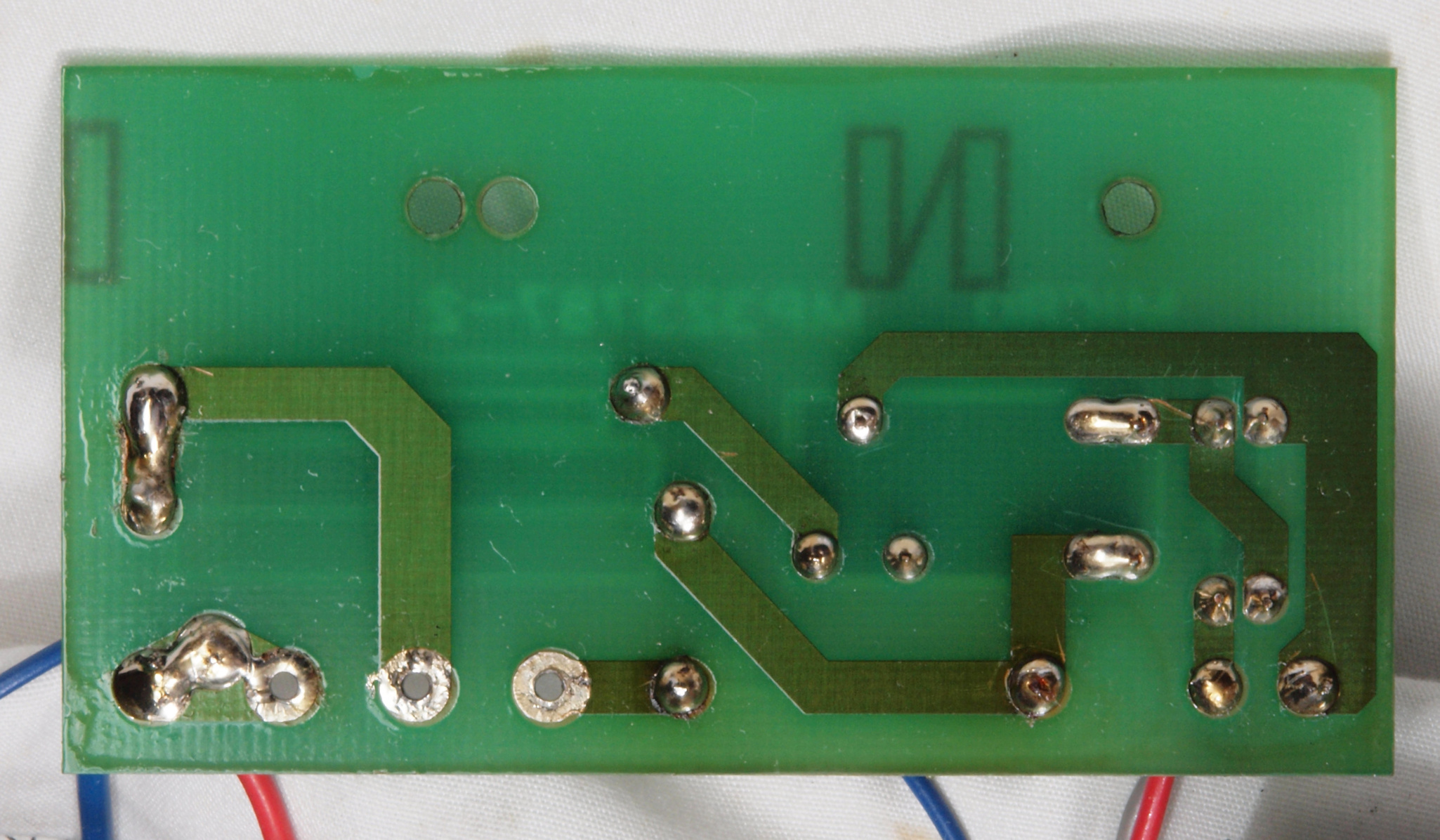

Ｃ１５．　完成電源部整流基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

Ｃ２１．　修理前　モーターコントロール基板

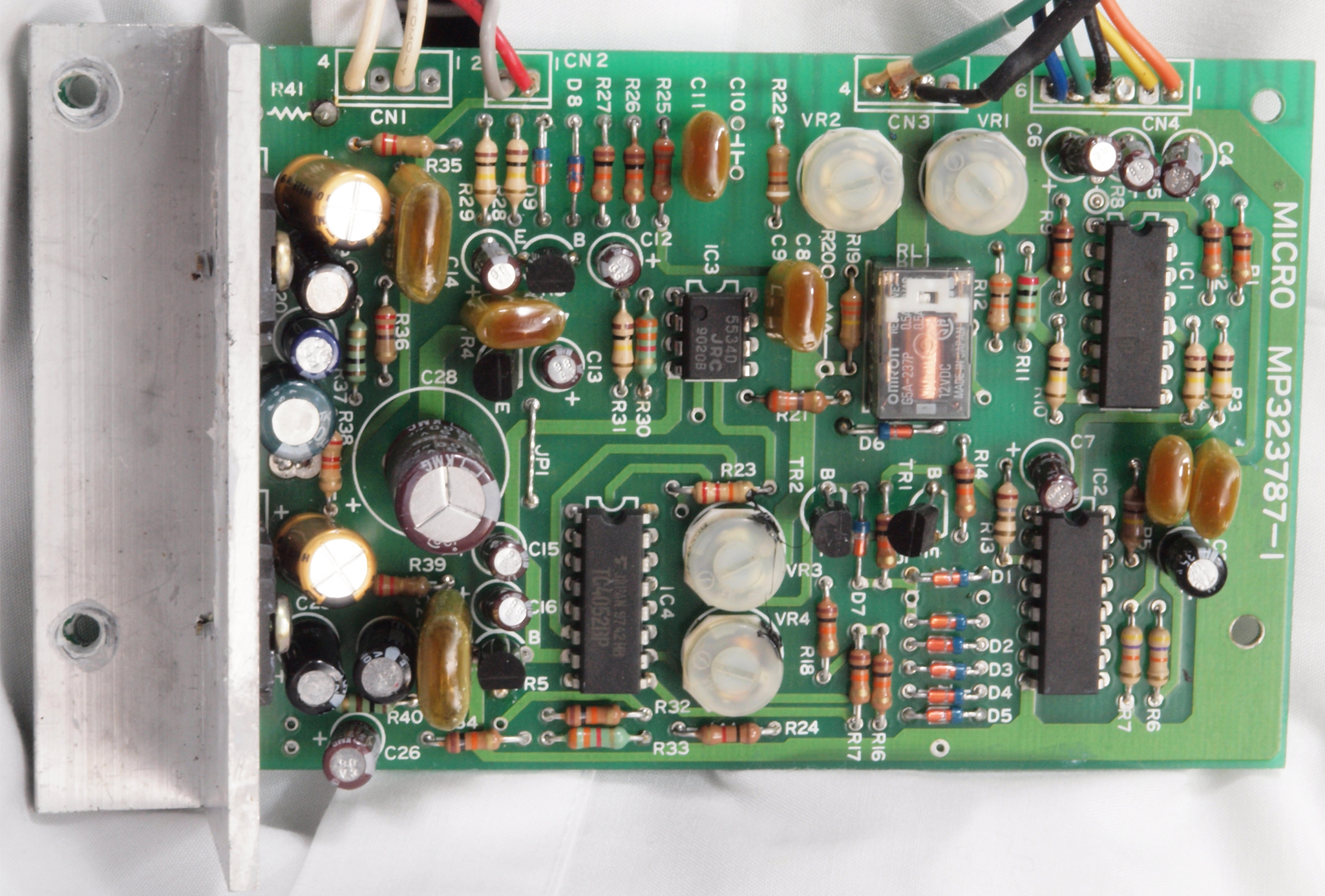

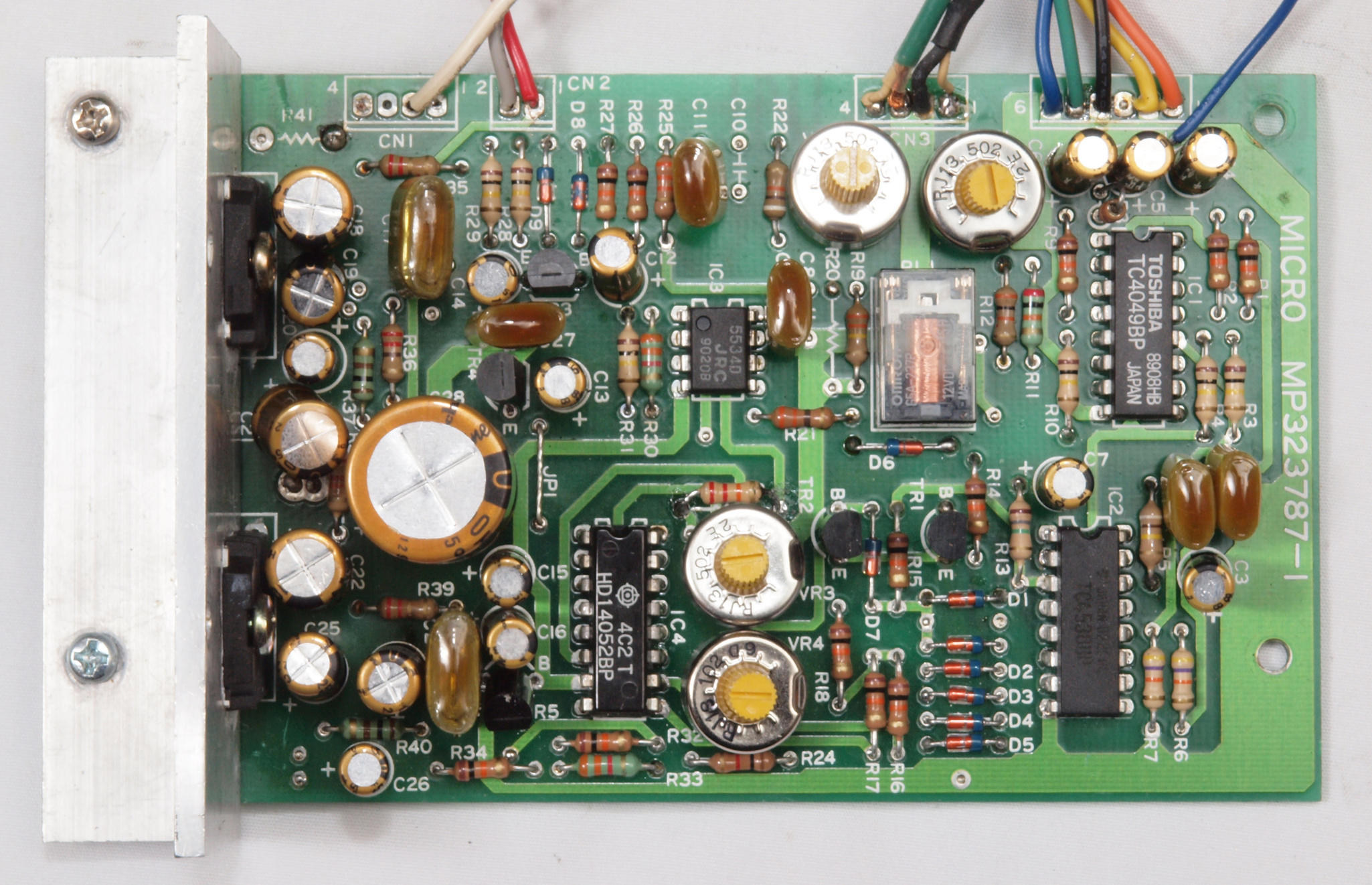

Ｃ２２．　修理後　モーターコントロール基板、半固定ＶＲ４個、電解コンデンサー１８個、モーター駆動ＡＭＰ−ＩＣ．２個、全ＩＣ交換、抵抗２個追加。

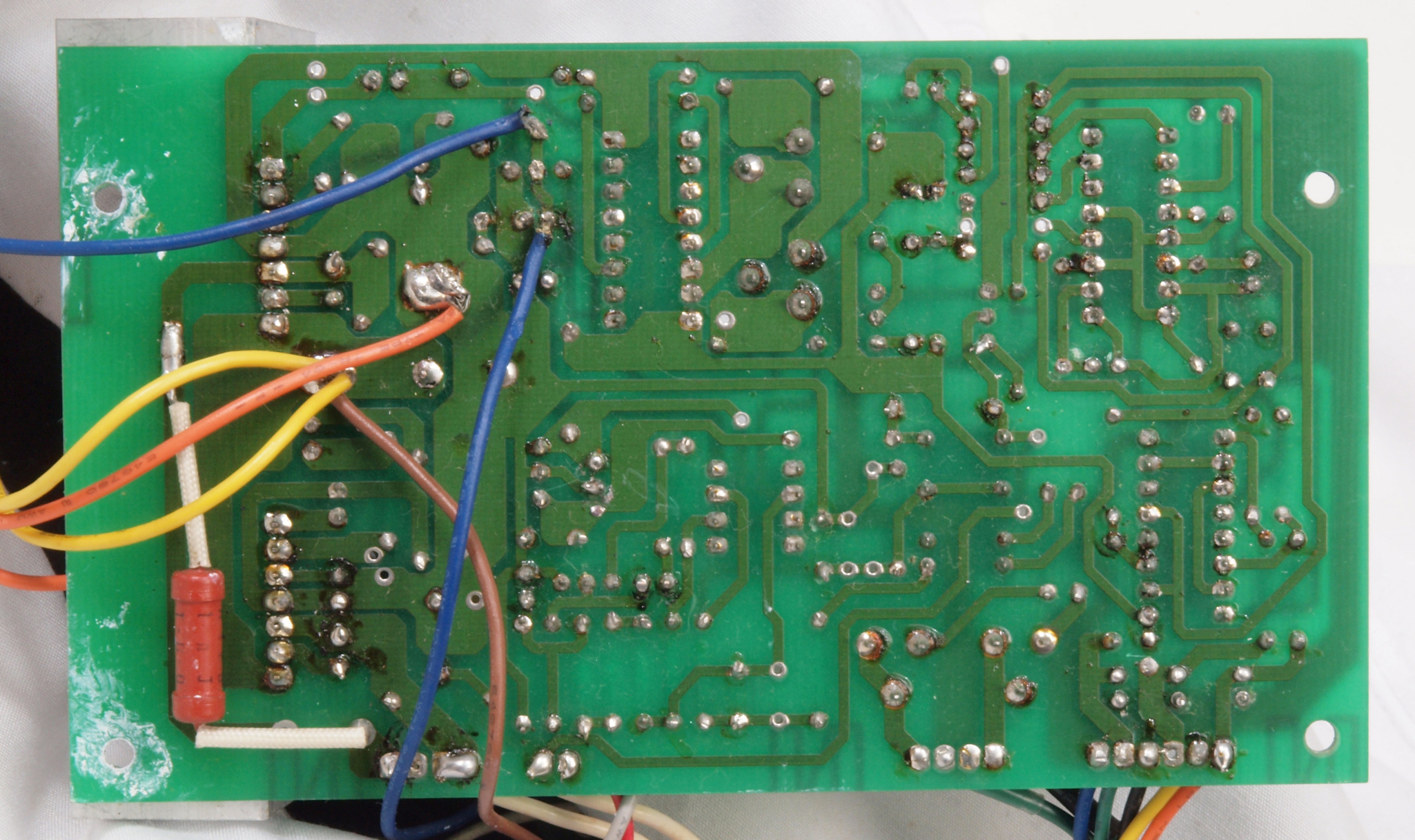

Ｃ２３．　修理前　モーターコントロール基板裏

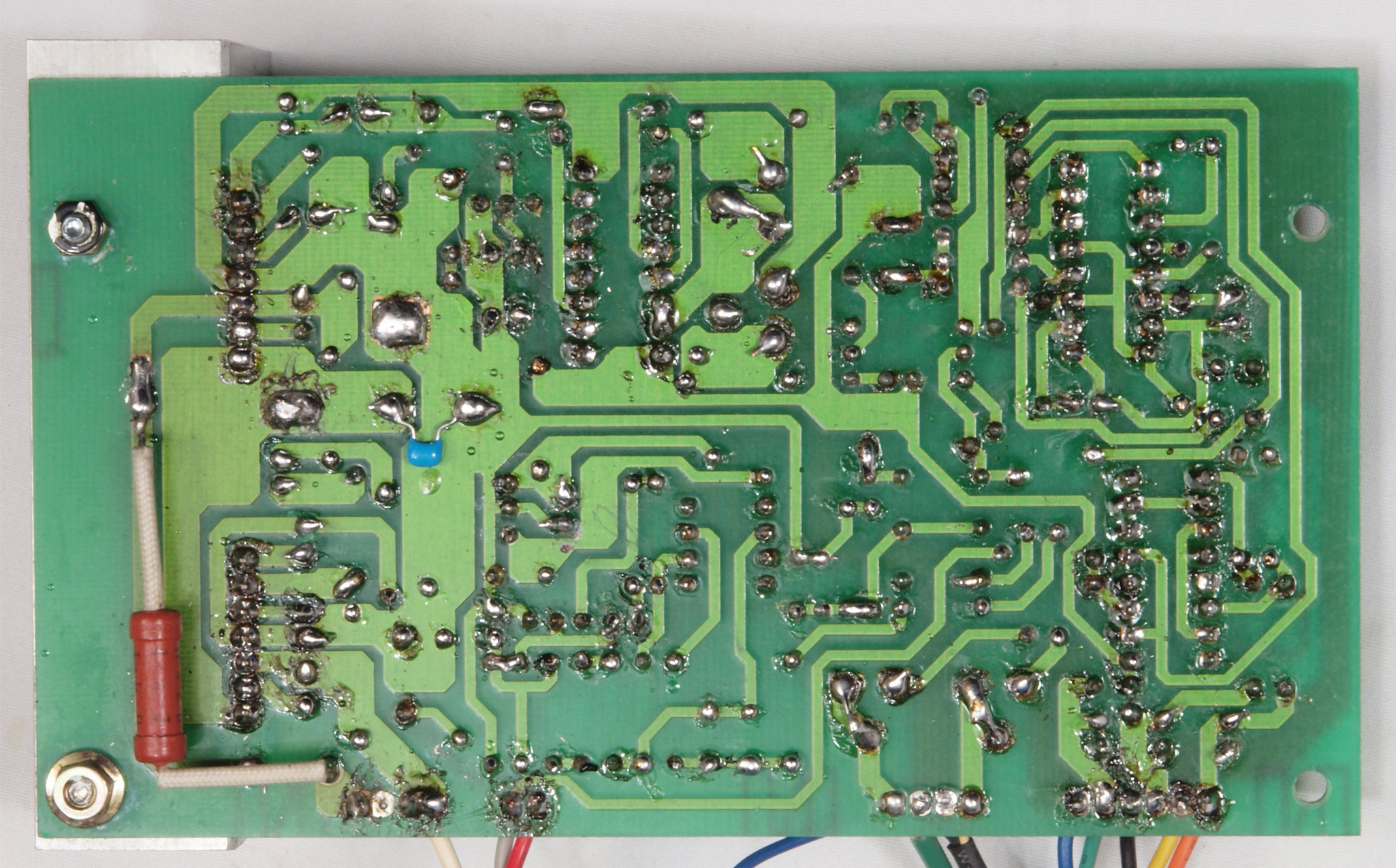

Ｃ２４．　修理（半田補正）後　モーターコントロール基板裏。　フイルムコンデンサー１個追加。

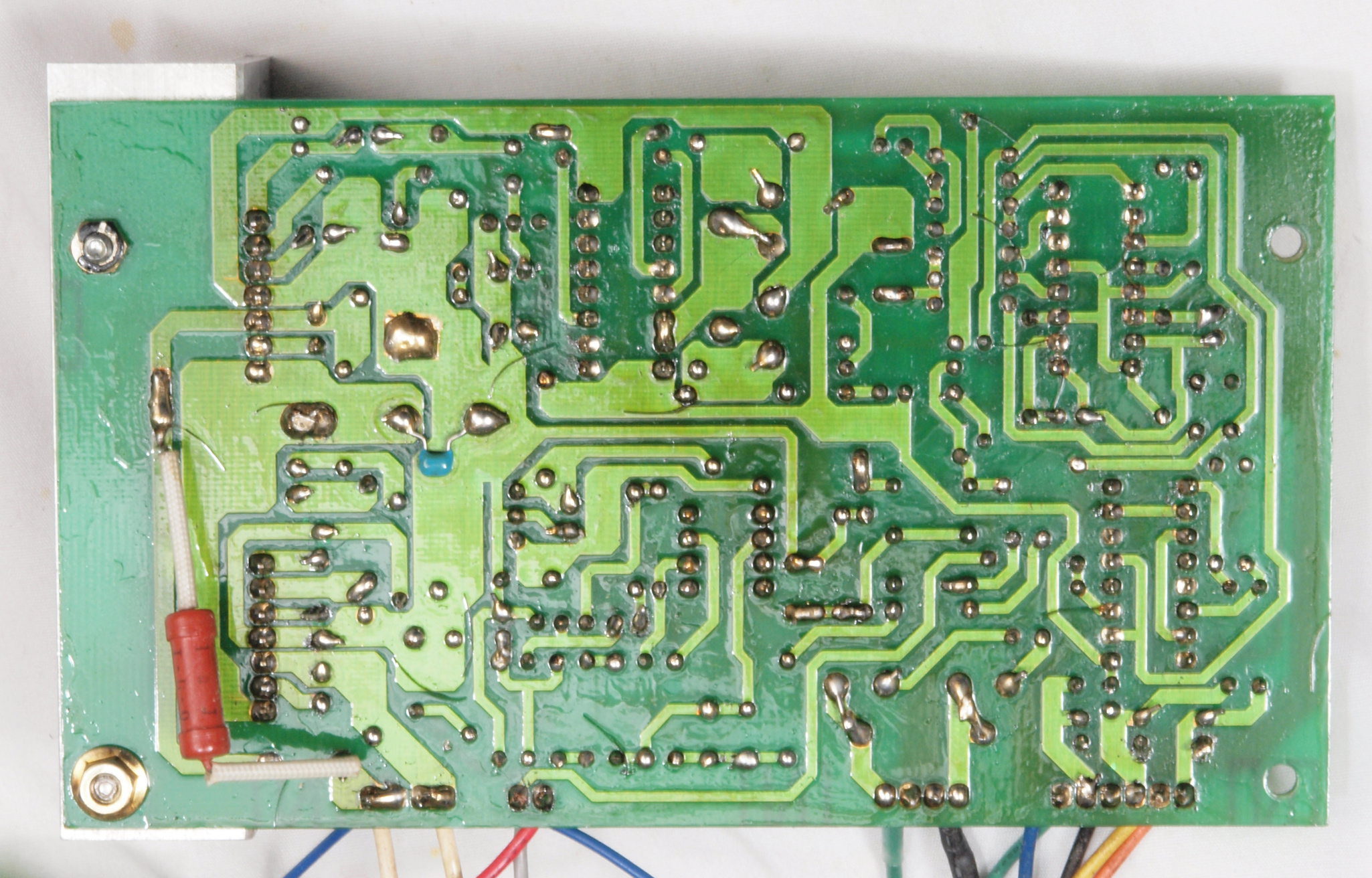

Ｃ２５．　完成　モーターコントロール基板裏。　不要なフラックスを取り洗浄し、コート液を塗布。

Ｃ３１．　修理前　モーター３３／４５回転切換基板。何回も取り出したのか配線が剥けている。

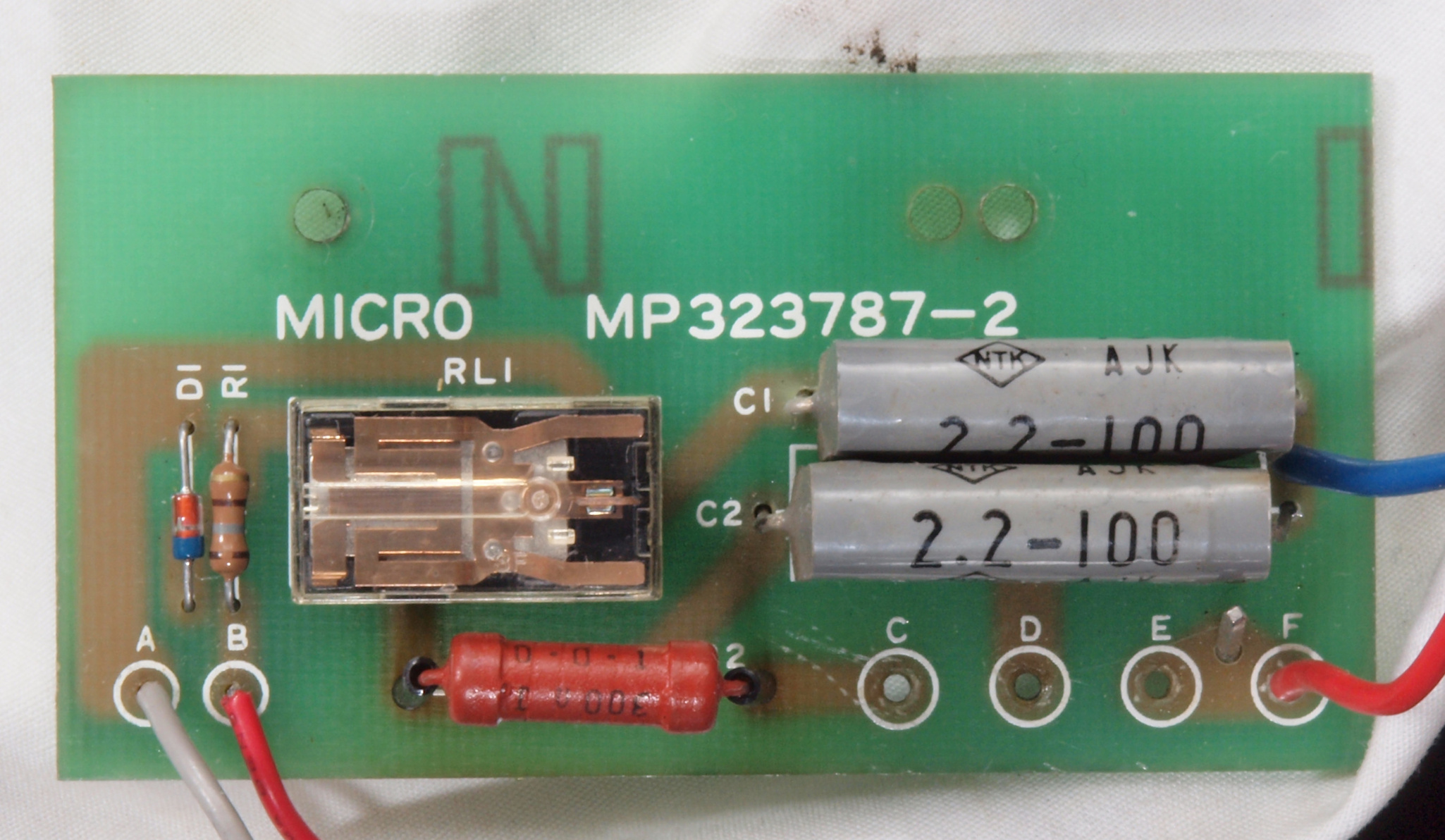

Ｃ３２．　修理後　モーター３３／４５回転切換基板。　フイルムコンデンサー２個、リレー１個交換。

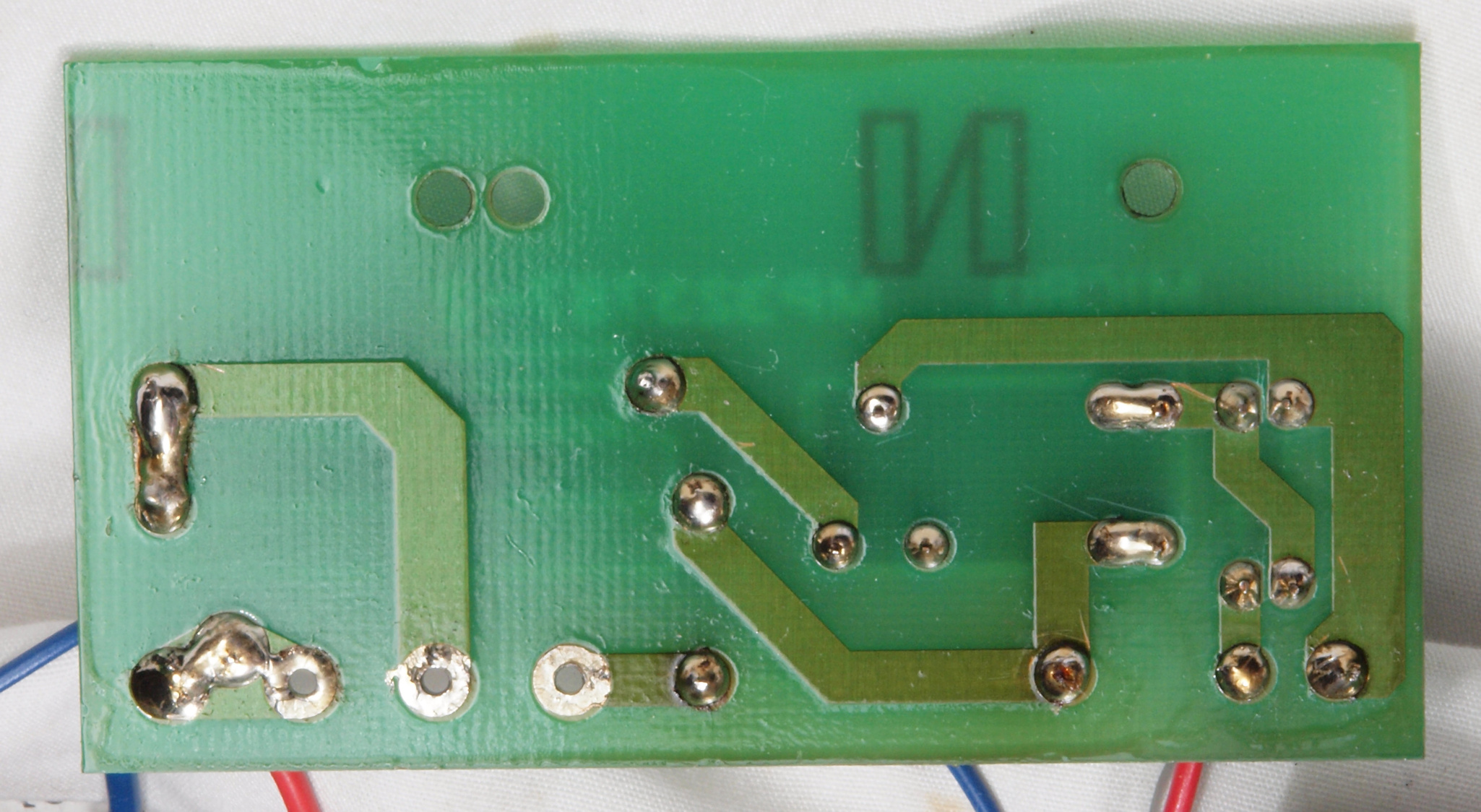

Ｃ３３．　修理前　モーター３３／４５回転切換基板裏

Ｃ３４．　修理（半田補正）後　モーター３３／４５回転切換基板裏。

Ｃ３５．　完成　モーター３３／４５回転切換基板裏。　不要なフラックスを取り洗浄し、コート液を塗布。

Ｃ４１．　修理中　モーター取り出し。

Ｃ４２．　修理中　モーター取り出し。

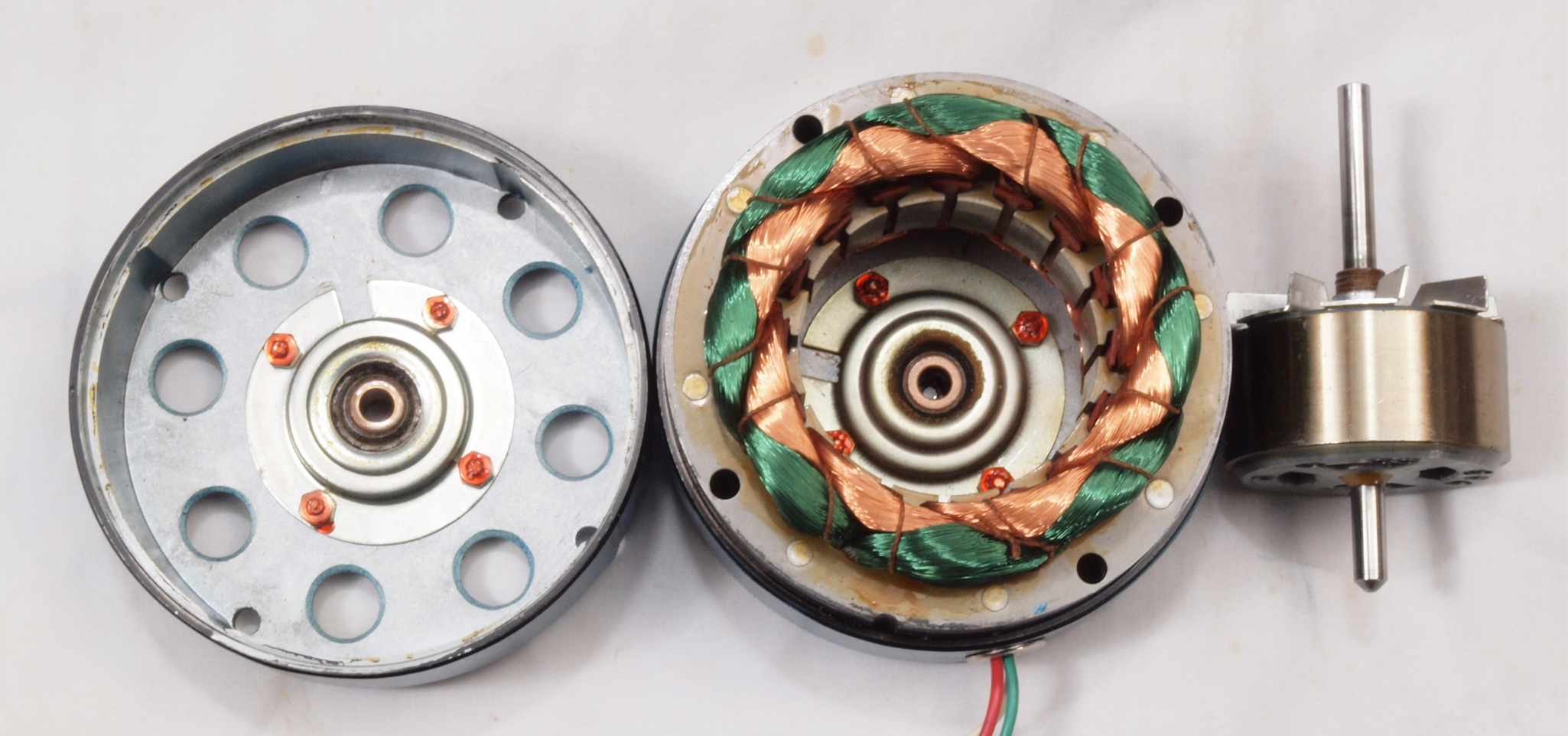

Ｃ４３．　修理中　モーター分解、清掃・点検・注油

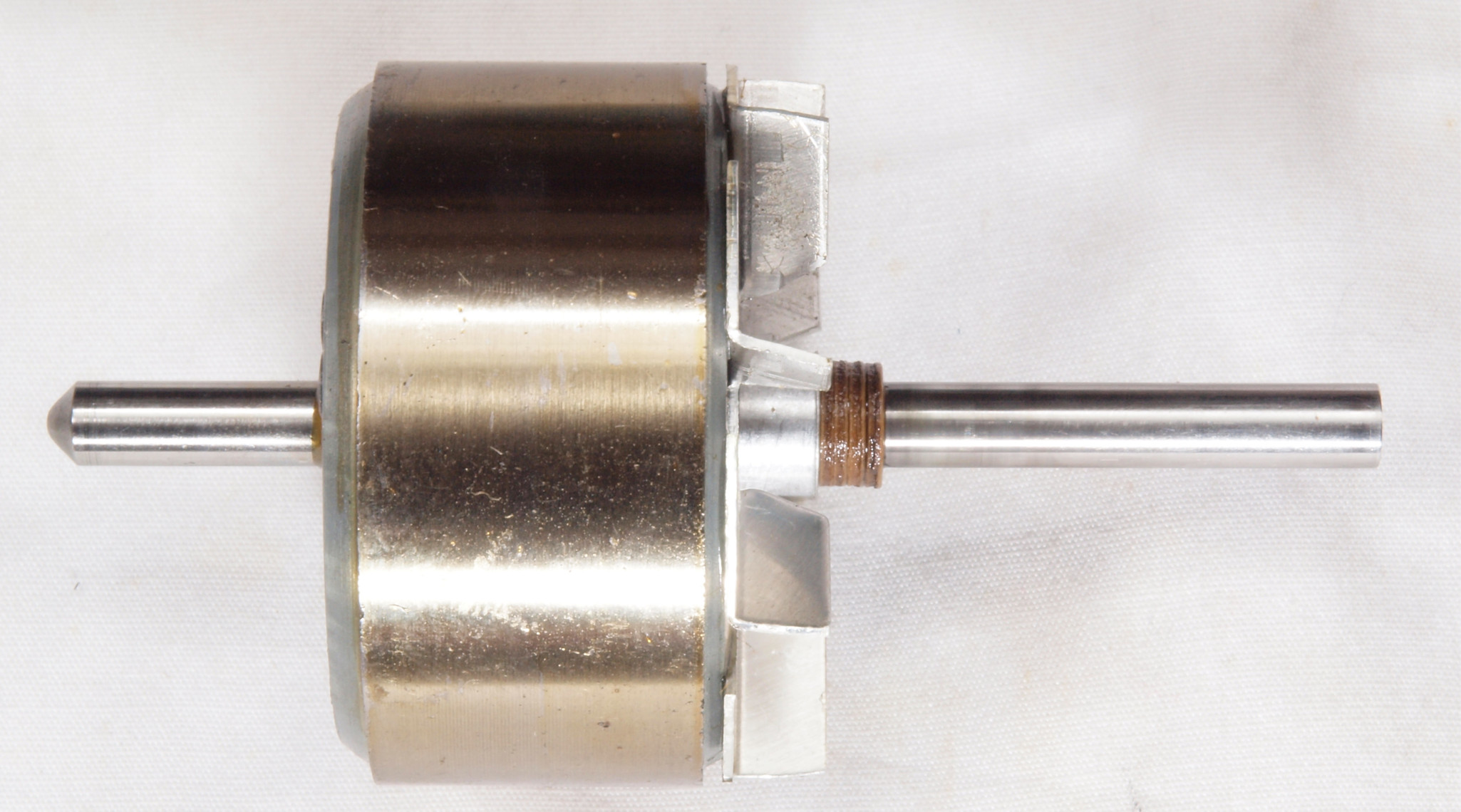

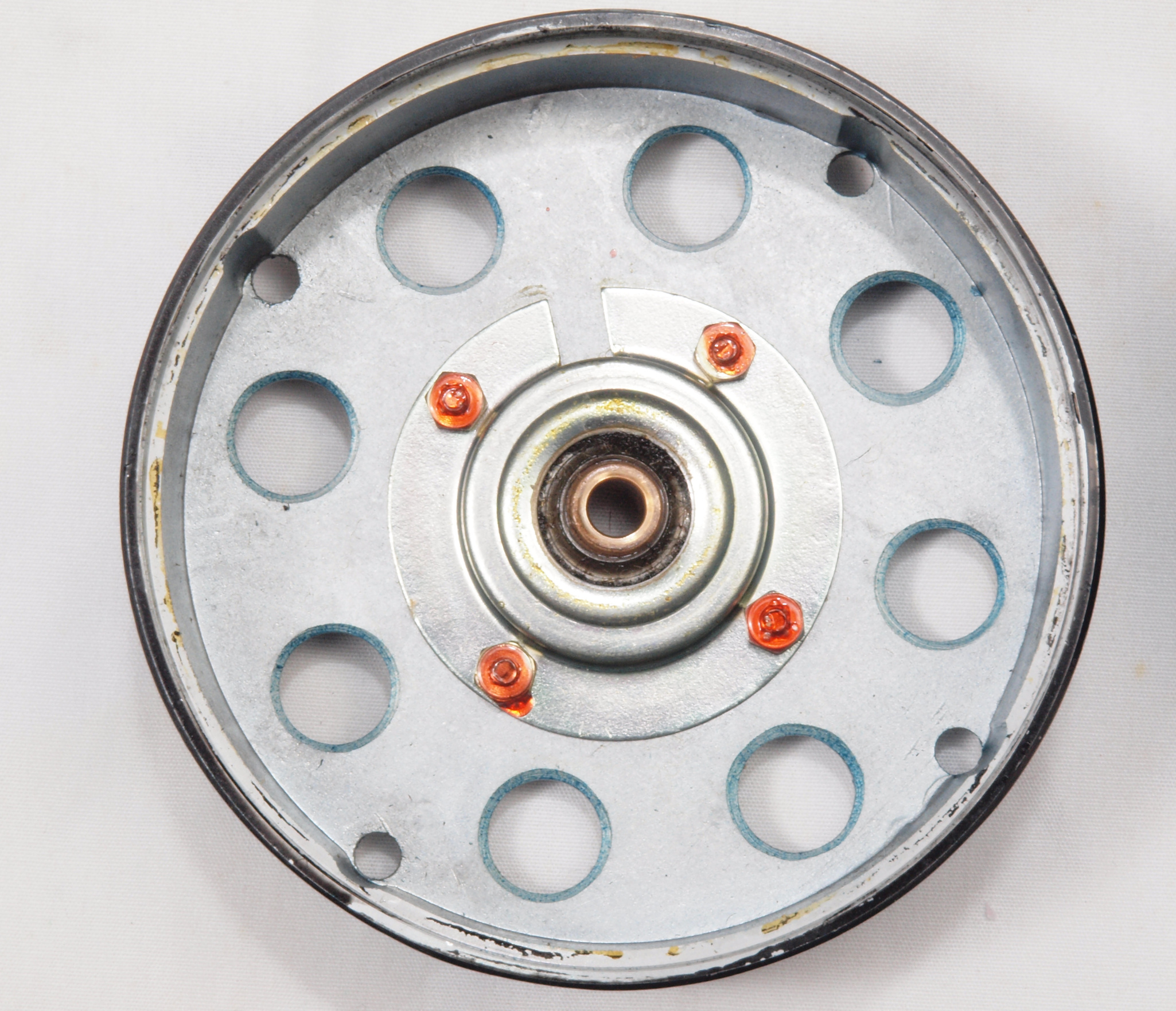

Ｃ４４．　修理中　モーター回転子。

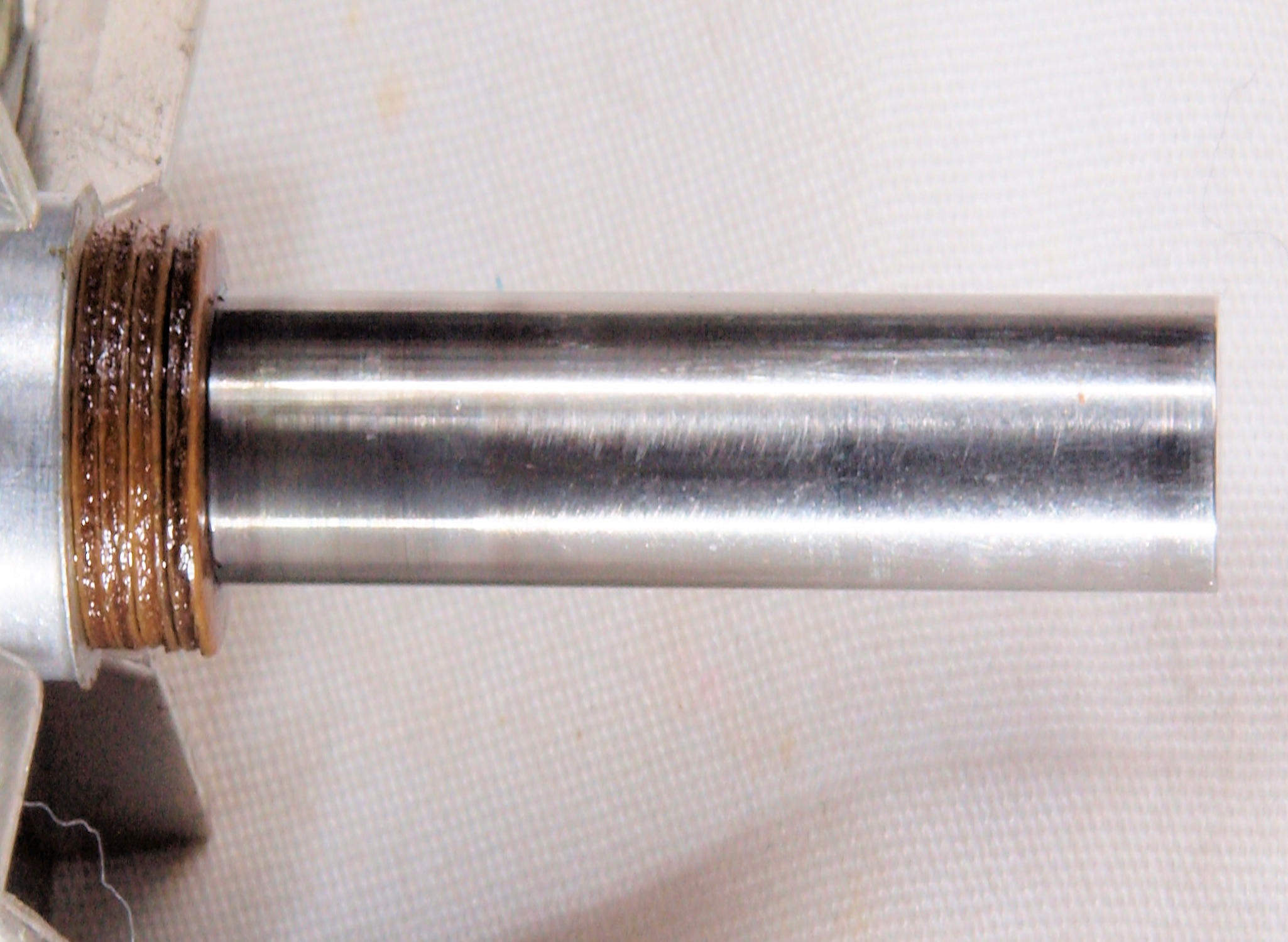

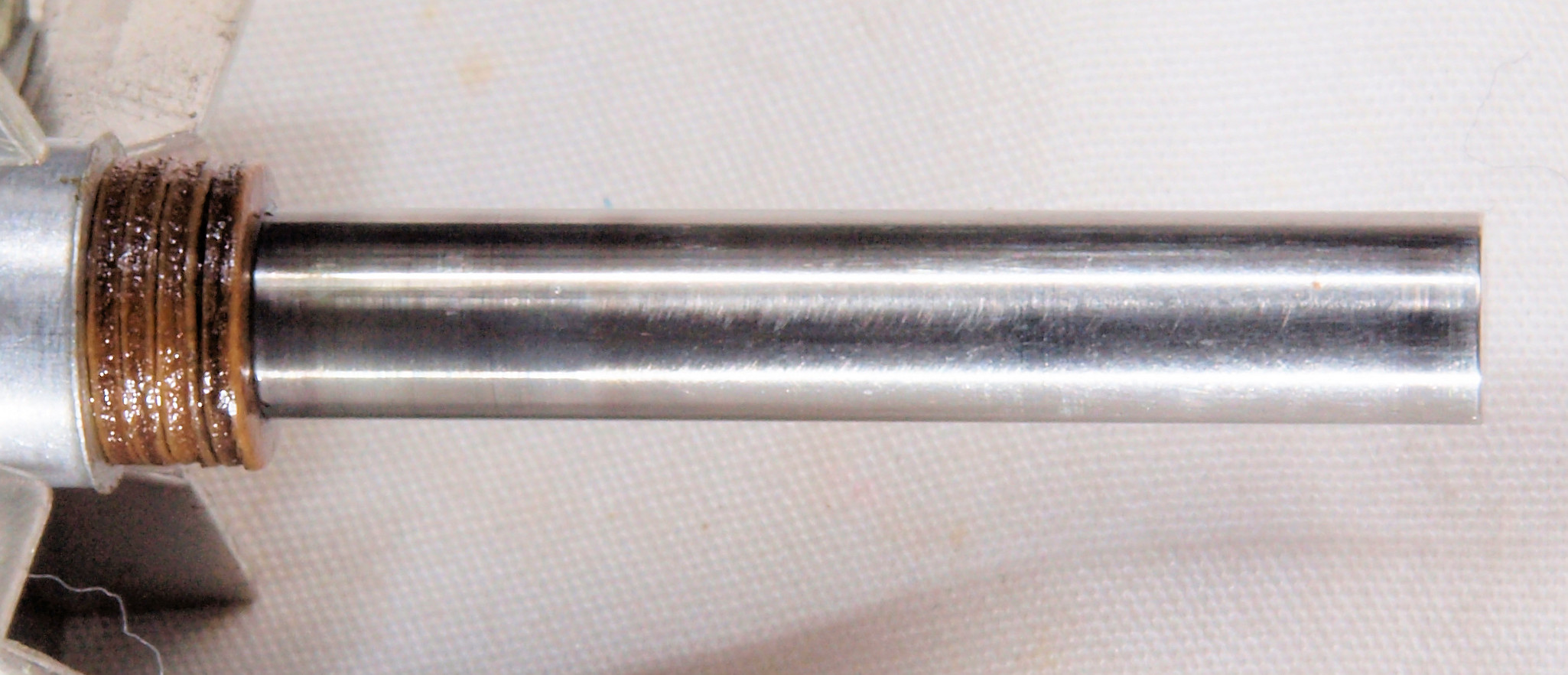

Ｃ４５．　修理中　モーター回転子（アマチュア）軸、ゴミが入りキズがある。

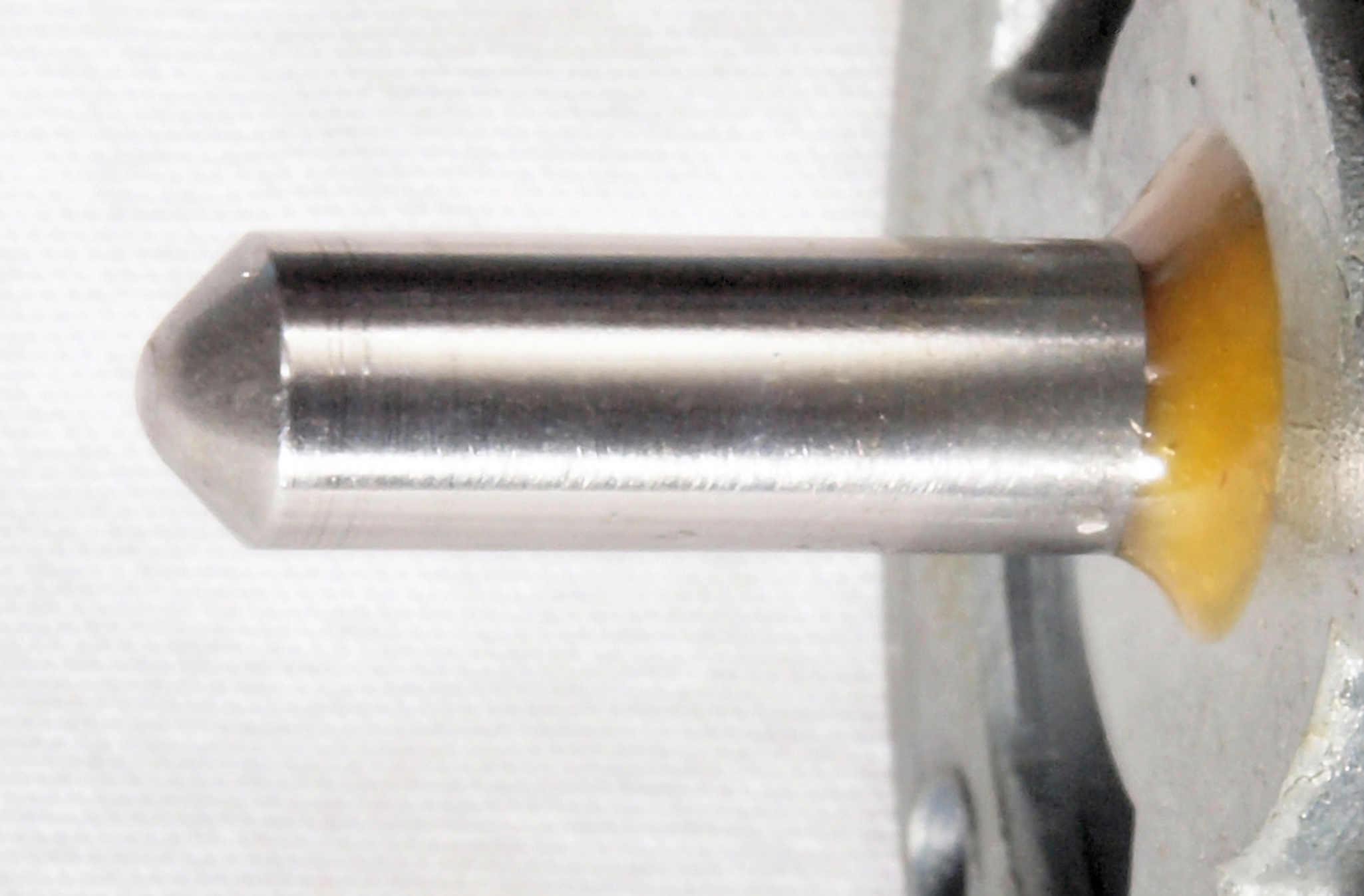

Ｃ４６．　修理中　モーター回転子軸拡大、　縦横比変更してあります。

Ｃ４７．　修理中　モーター上軸受。

Ｃ４８．　修理中　モーター下軸受、オイルが変質している。

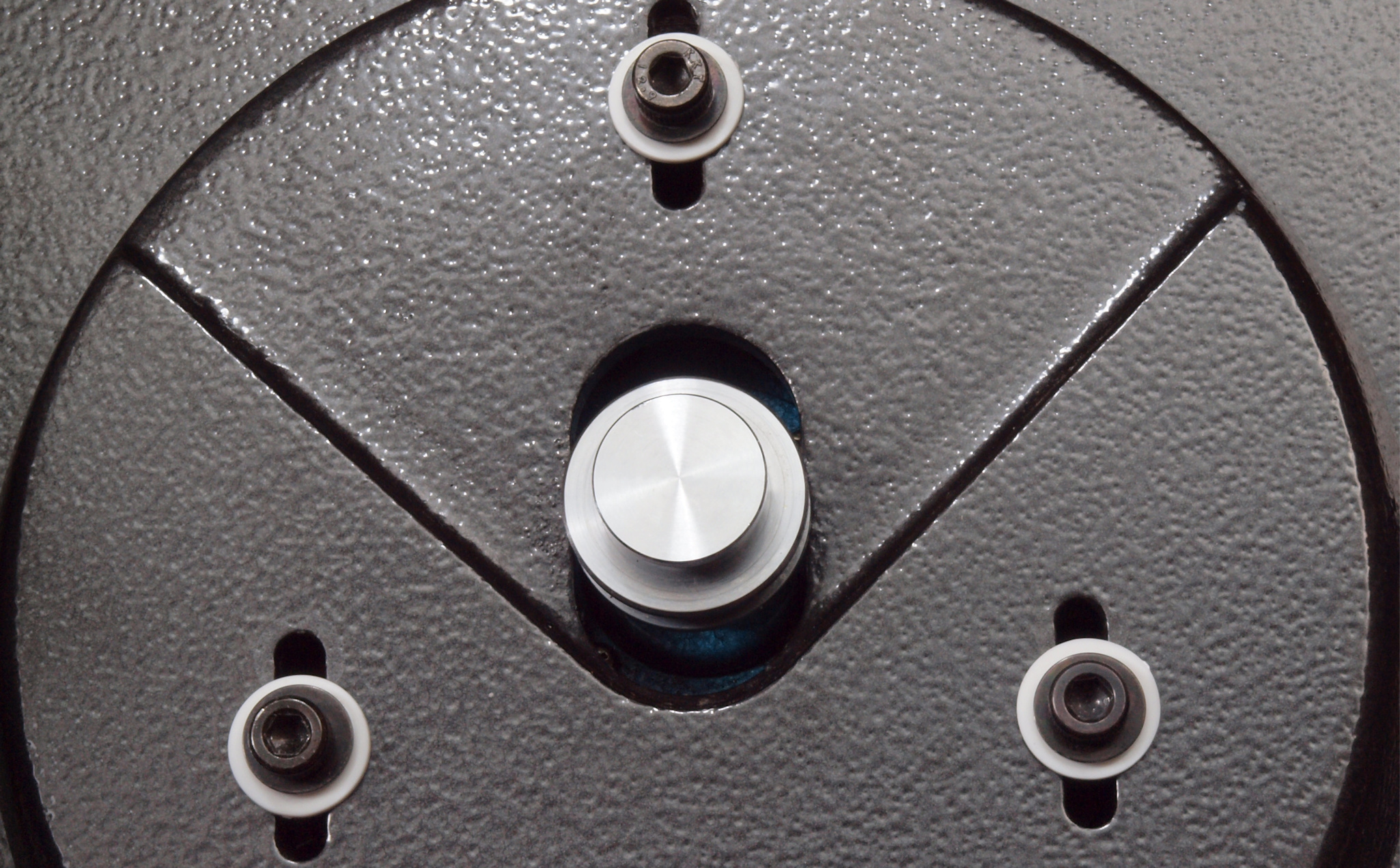

Ｃ５１．　修理（交換）後　モーター固定ボルト３本。　ナイロン絶縁ワッシャ２枚に交換。

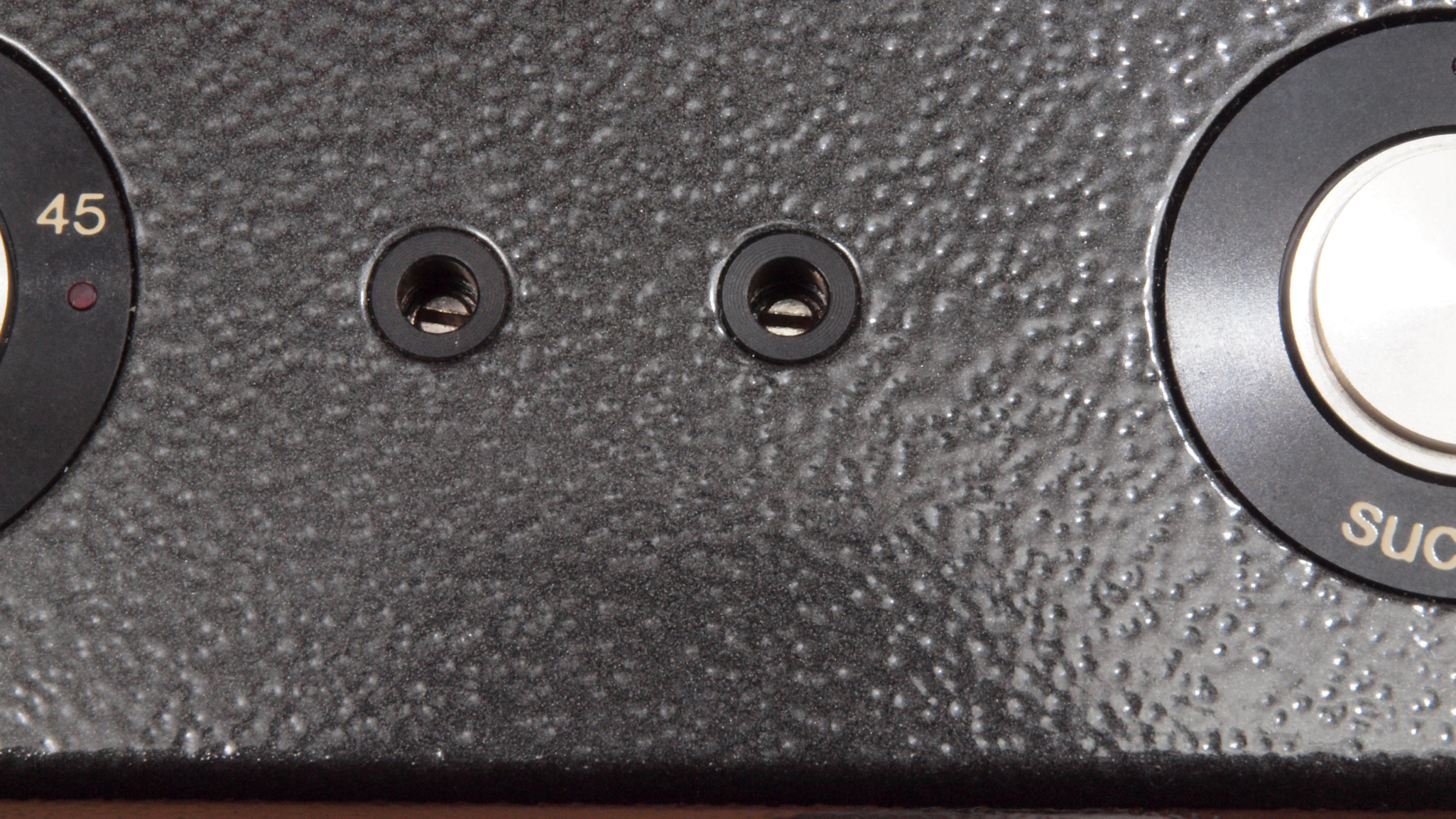

Ｃ６１．　修理前　本体回転数調整の半固定ＶＲ。

Ｃ６２．　修理後　本体回転数調整の半固定ＶＲ。

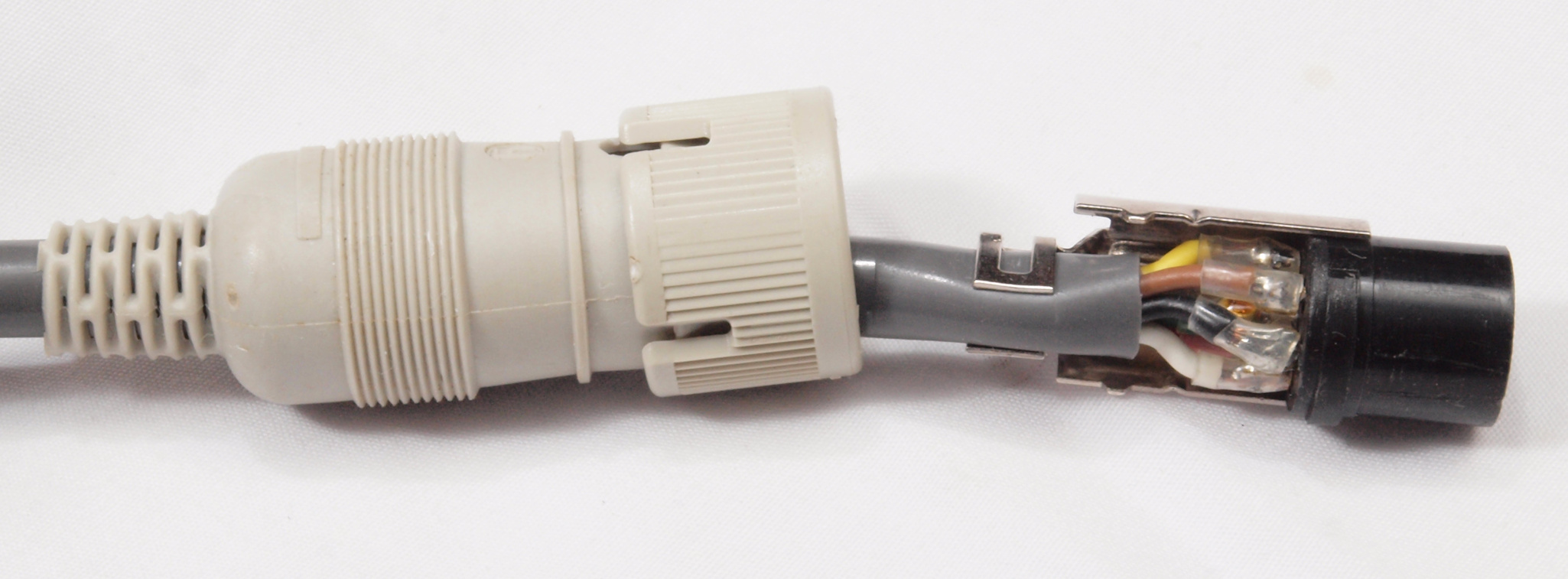

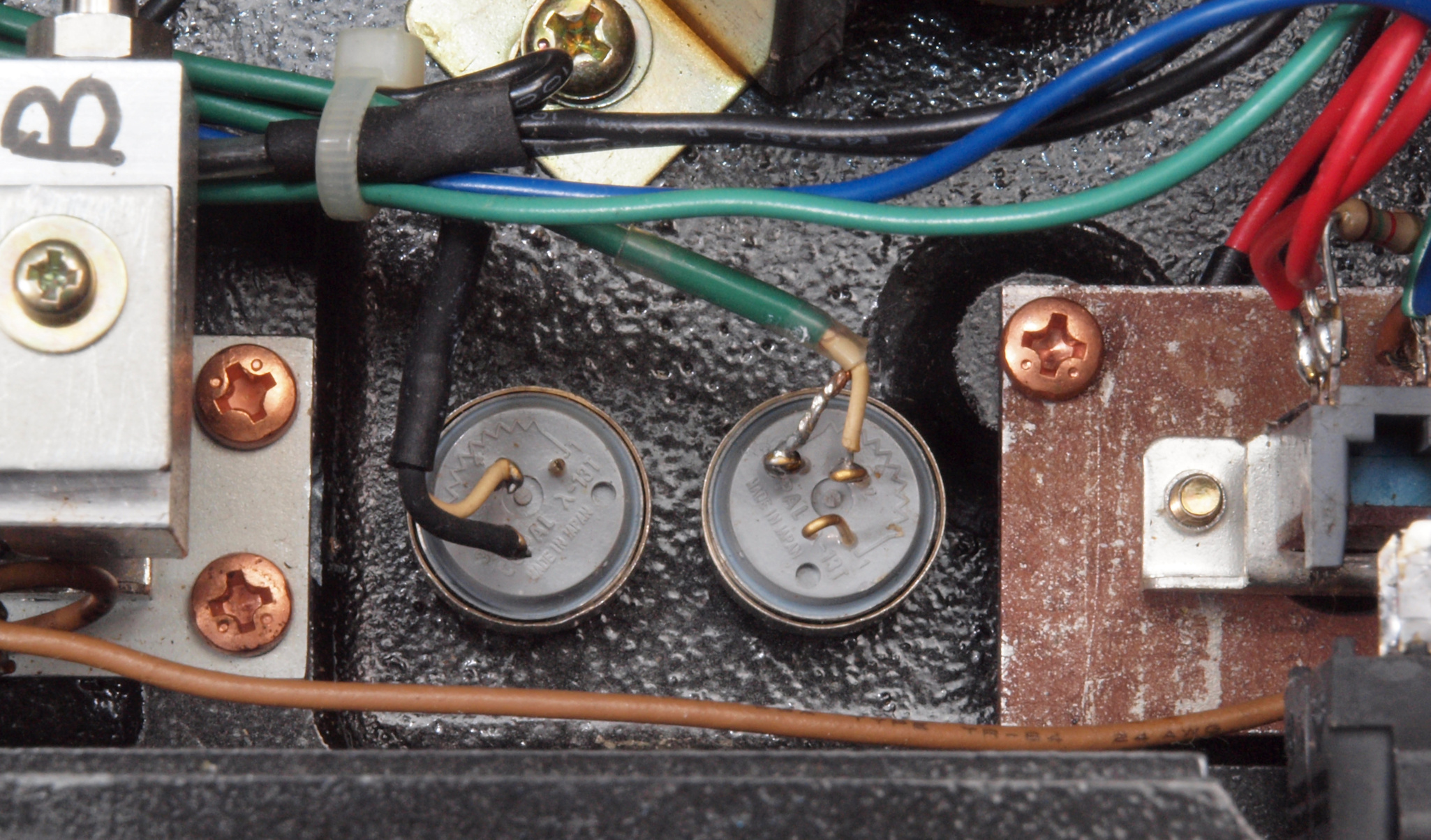

Ｃ６３．　修理中　ケーブルコネクター点検。

Ｃ７１．　修理前　電源部を上から見る

Ｃ７２．　修理後　電源部を上から見る

Ｃ８１．　交換部品

Ｃ９１．　修理前　ＲＹ−５５００�U　下蓋を取り、下から見る。

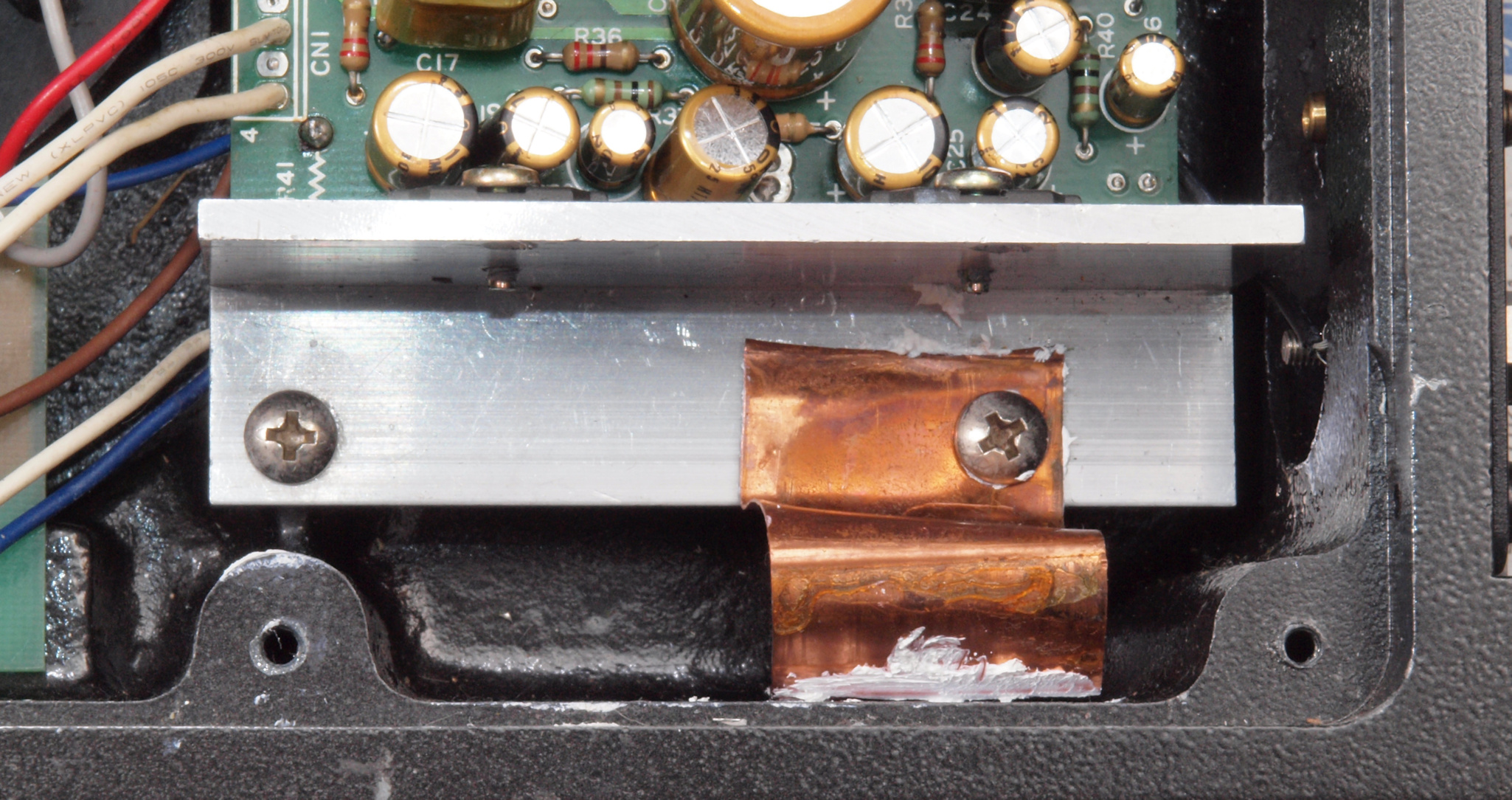

Ｃ９２．　修理中　ＲＹ−５５００�U　下蓋を取り、下から見る。放熱器をケースに接触させる。

Ｃ９３．　修理後　ＲＹ−５５００�U　下蓋を取り、下から見る。放熱器延長金具が見つかった！

Ｃ９４．　修理後　ＲＹ−５５００�U　下蓋を取り、下から見る。ホースを取り付け完成。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｅ１．　　ＢＬ−１１１．　１５台目を借りて調整する。

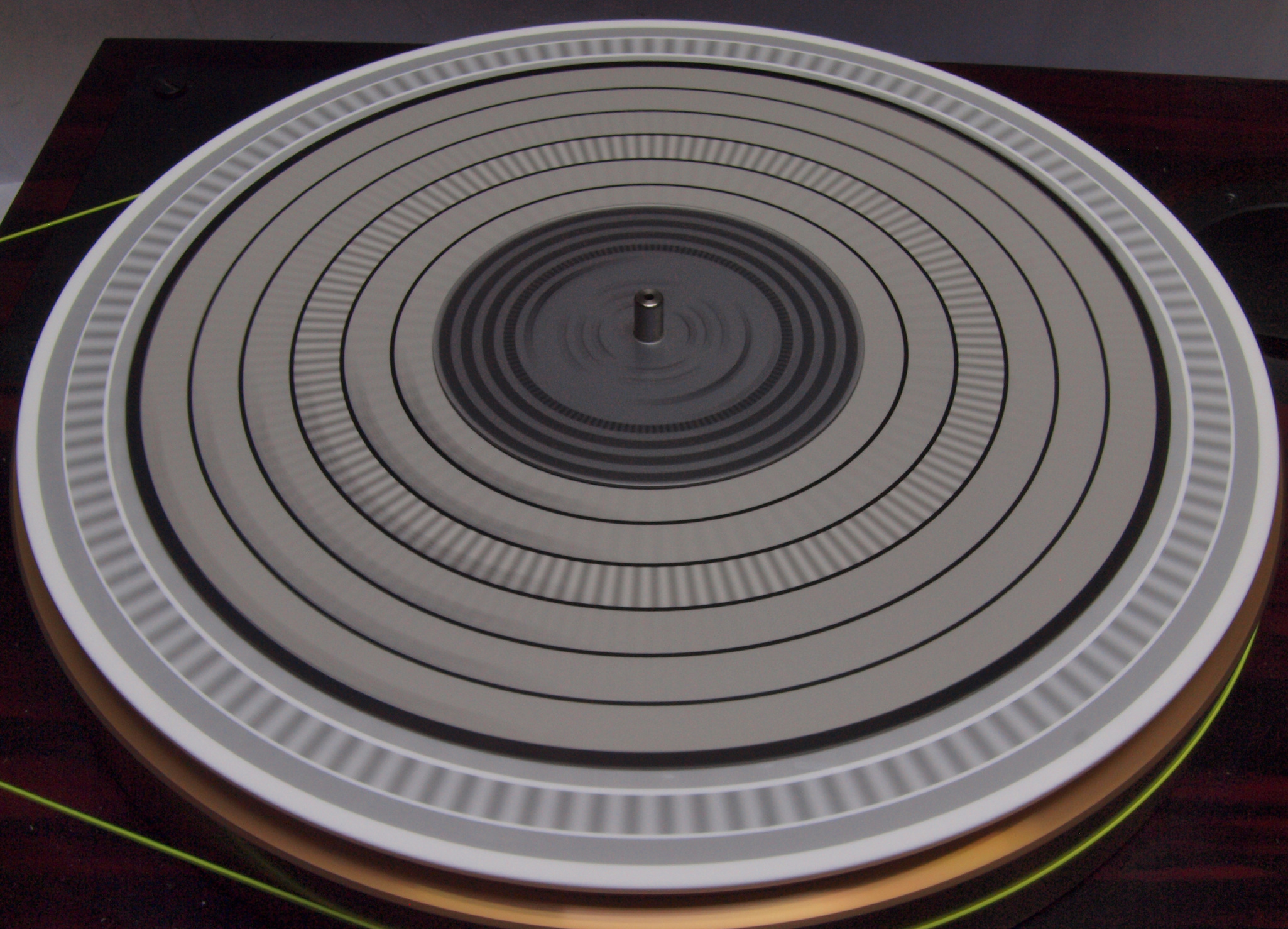

Ｅ２．　３３回転ストロボ測定。

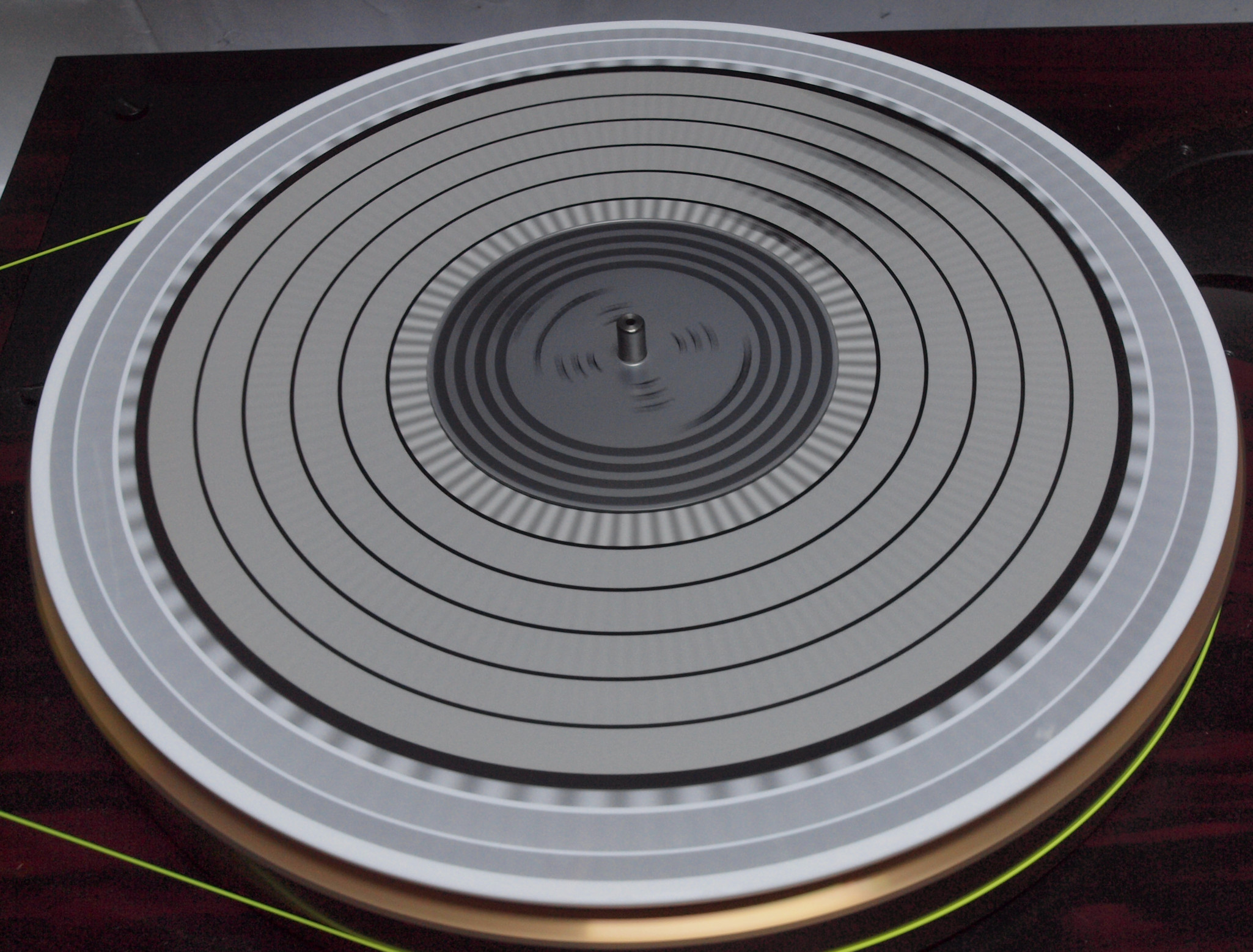

Ｅ３．　４５回転ストロボ測定。

Ｅ４．　７８回転ストロボ測定。

Ｅ５．　回転調整ＶＲは真ん中の位置。

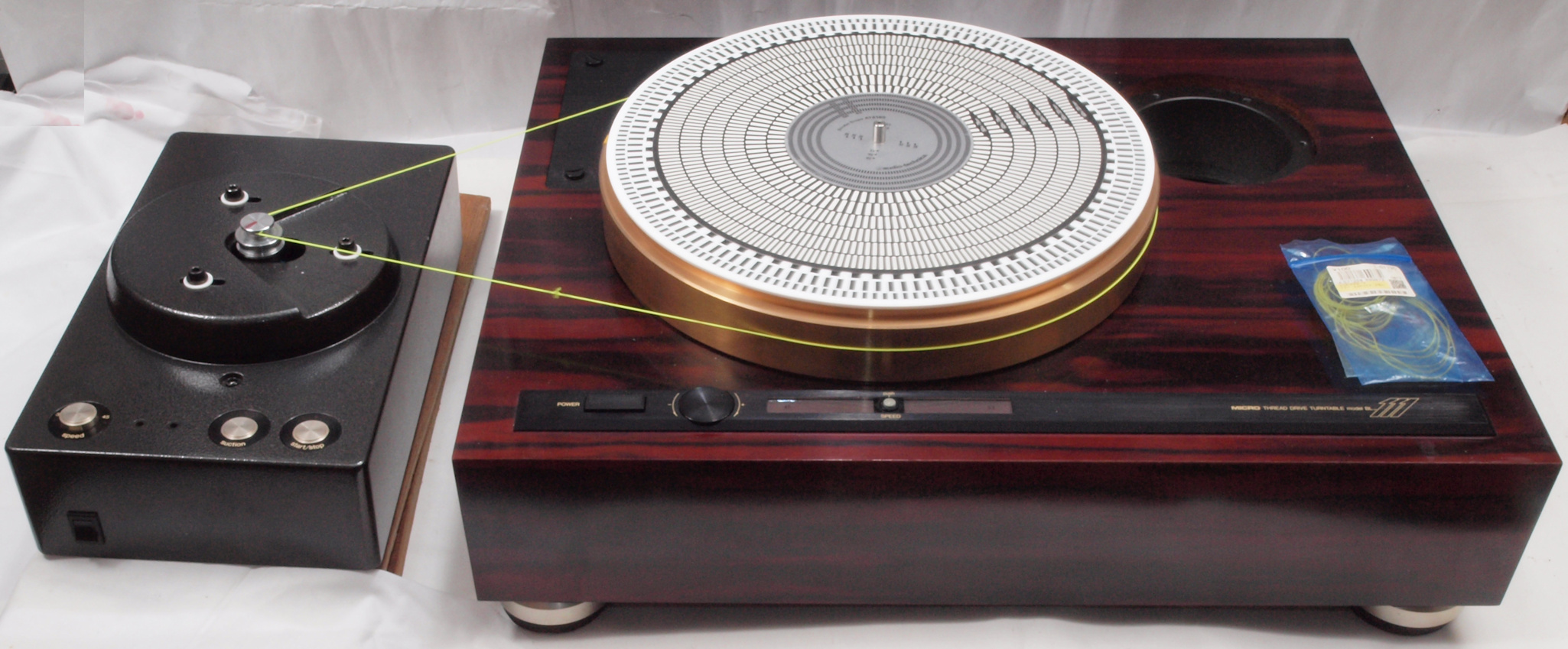

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｓ．　MICRO SEIKI　ＲＹ−５５００�U　の仕様（カタログ・マニアルより）

駆動モーター ８極ヒステリシス・シンクロナスモーター モーター駆動方式 ＣＲ発振器，ＢＴＬアンプ駆動 モーター駆動電圧 起動時１００Ｖ，１５秒後５０Ｖ自動切替 モーター回転数 ３３1/3・４５rpm切替（微調整可能）±４％  ７８rpm（プーリー切替） 回転数調整範囲 ±４％ 電源 AC100V、50Hz/60Hz 消費電力 ２７ワット（起動時），１０ワット（定常時） 付属 定電圧電源ユニット 外形寸法 １８０（Ｗ）×３１２（Ｄ）×１３６（Ｈ）mm 重量 14kg 価格 \198,000 　　その他 付属 ドライブ糸 K-5 別売 ドライブ糸 5M（\1,000） アームマウント AX-1G〜6G、AX-8G（\12,000） アームマウント AX-7G（\38,000） アームレスト用ベース RX-1（\500） 備考　アームマウント AX-1G Micro MA-505X、505S、707X、 ADC LMF-1、LMF-2、EMT 929 Ortofon RS-212、RMG-212、SMG-212II、 Audio-Technica AT-1005II Audio Craft AC-300C、A Denon DA-303、305、307、309、401 FR FR-54、24mkII、14 SAEC WE-308N、308SX、407/23 Grace G-545F、707、840FB、940、945S Technics EPA-101S、L、121S、L、99 Pioneer PA-1000 AX-2G SME 3009SII、SIII AX-3G Micro MA-505LX、505LS EMT 997 Ortofon RF297、RMG309 Audio Craft AC-300A、400A、C、400mkII Denon DA-302、304、308 Grace G-565F、860FB、960 SAEC WE-308L AX-4G SME 3012 AX-5G Audio-Technica：AT-1503II、1503III FR FR-64、64S AX-6G Micro MAX-282 Luster GST801 Audio Craft AC-4000MC Audio-Technica AT-1501II、AT-1501III FR FR-66S SAEC WE-506/30 Victor UA-7082、7045 Technics EPA-100 Grace G660P AX-7G： Micro MAX-282 Audio Craft AC-4000MC ※RX-5000のみ取付可能 AX-8G： Micro MA-505XII、SII、808X SAEC WE-308N、308SX、407/23 Audio Craft AC-300mkII、3000MC
