２０２６／３／１６到着　完成．

Ａ．　修理前の状況．

知人へ修理依頼していた「８０００Ⅱレコードプレーヤー」のフォノモーター電源部が１０数年振りに知人死去の為、分解状態のままで戻ってきました。
全てのパーツが揃っているのかも判りませんが、何とか修理に挑戦して頂けませんか？
ダメ元で結構ですのでチェックだけでも御願いできませんでしょうか？

Ｃ．　修理状況

ＲＹ－５５００Ⅱ．１７台目　修理状況．　　別ファイルが開きます。
ＲＰ－１１１０．３６台目修理状況．　　別ファイルが開きます。
ＳＸ－８０００Ⅱ．５台目　修理前の点検状況．

Ｄ．　使用部品

テフロンチューブ　　　　　　　　　　５０ｃｍ。
オイル　　　　　　　　　　　　　　　少々。

Ｆ．　修理費　　３５，０００円　　　オ－バ－ホ－ル修理。
　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

Ｓ．　MICRO SEIKI　ＳＸ－８０００Ⅱ　の仕様（マニアル・カタログより）

Ｙ．　ユーザー宅の設置状況

Ａ１．　「ＳＸ－８０００Ⅱ．５台目」修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　ＳＸ－８０００Ⅱ点検中　前から見る、銘板がゴールドで無い。

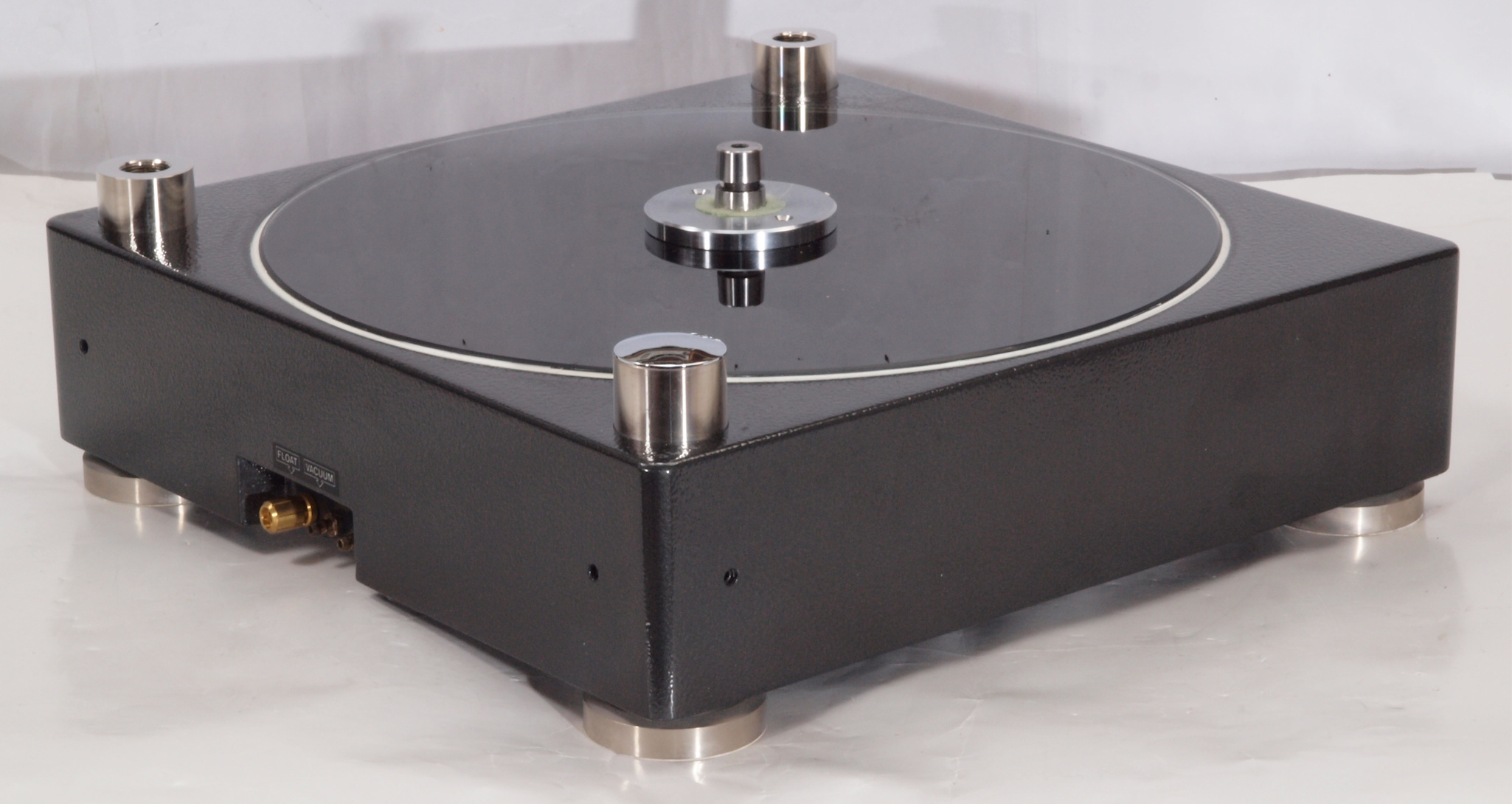

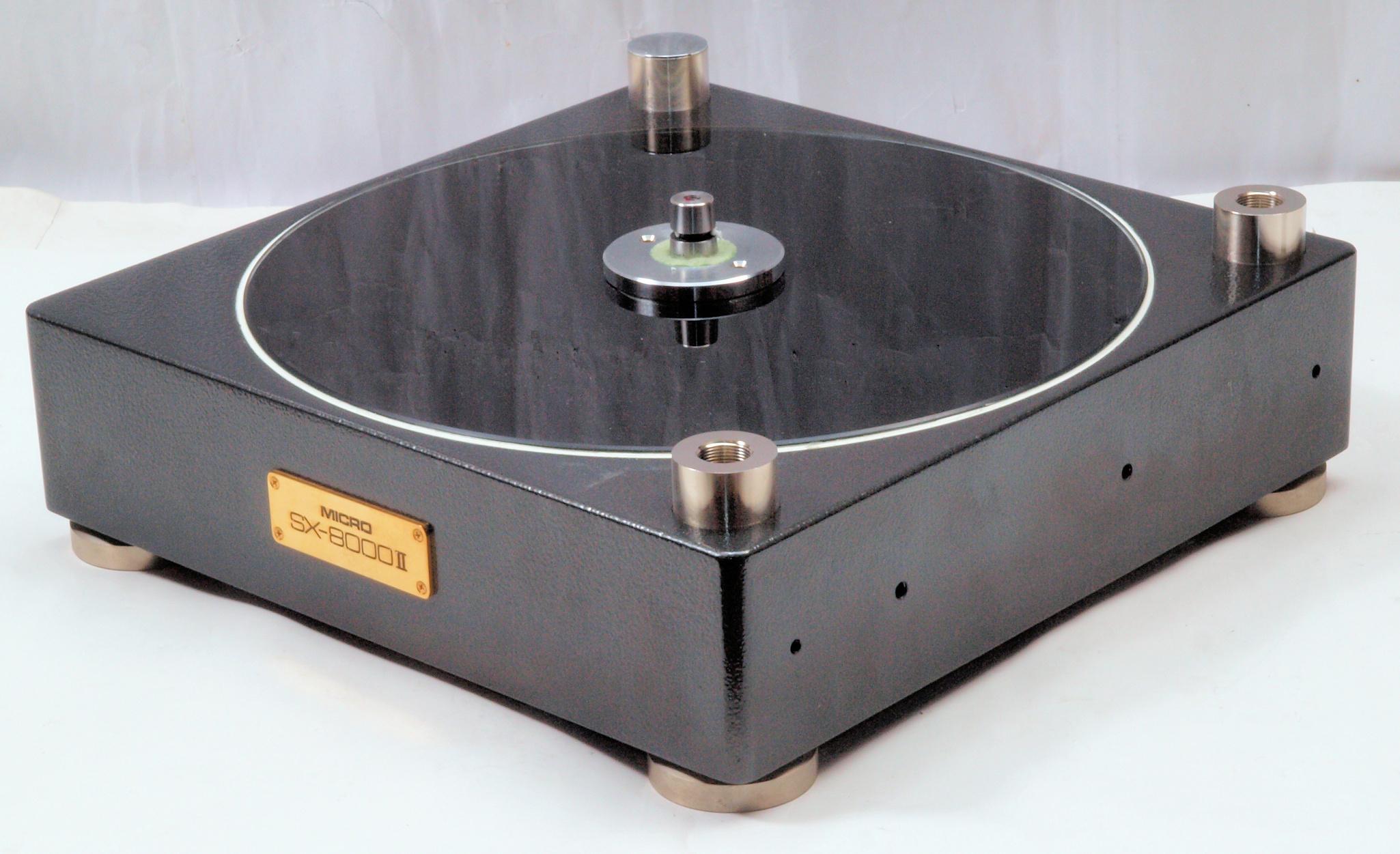

Ａ１２．　ＳＸ－８０００Ⅱ点検中　前右から見る

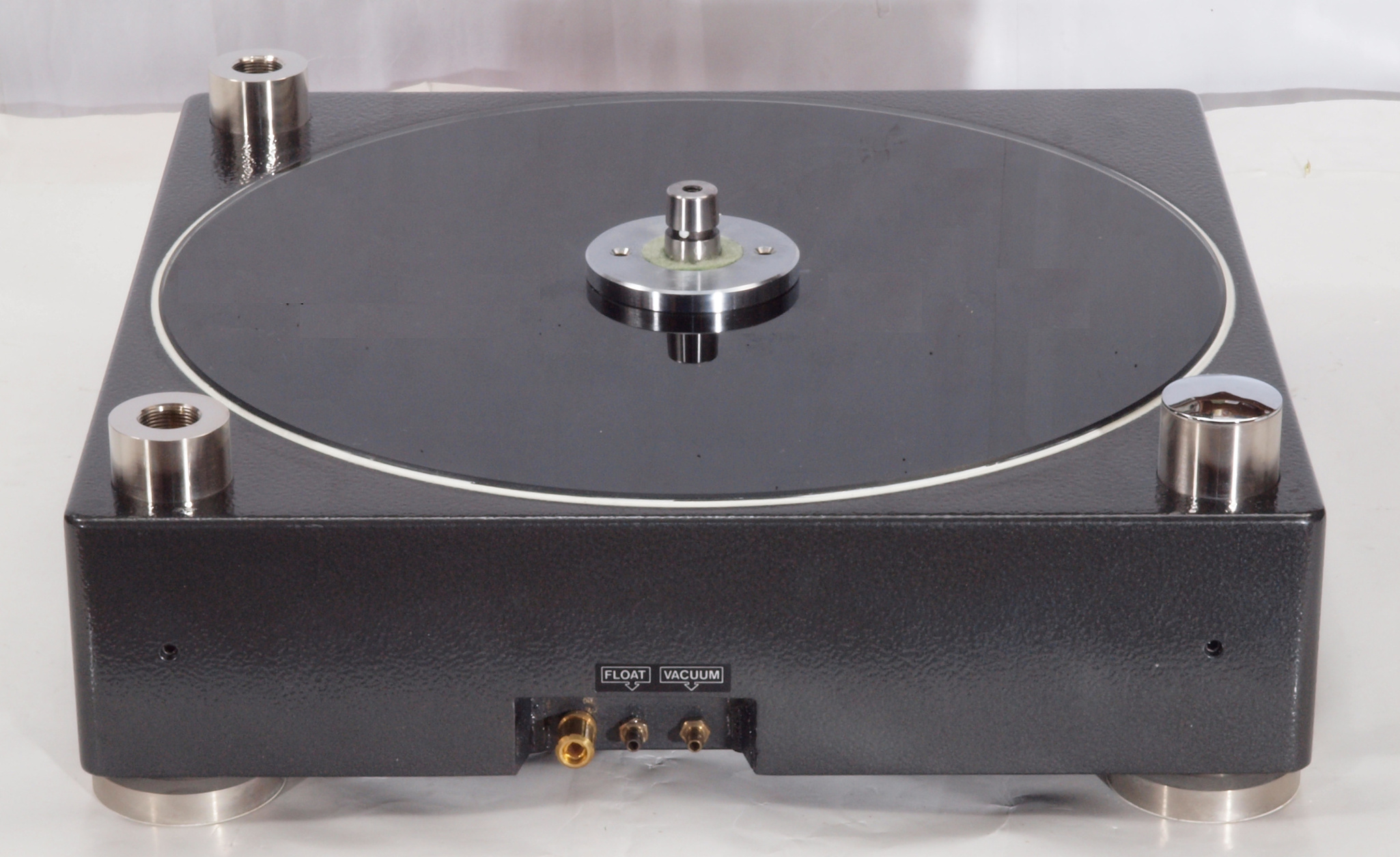

Ａ１３．　ＳＸ－８０００Ⅱ点検中　後から見る

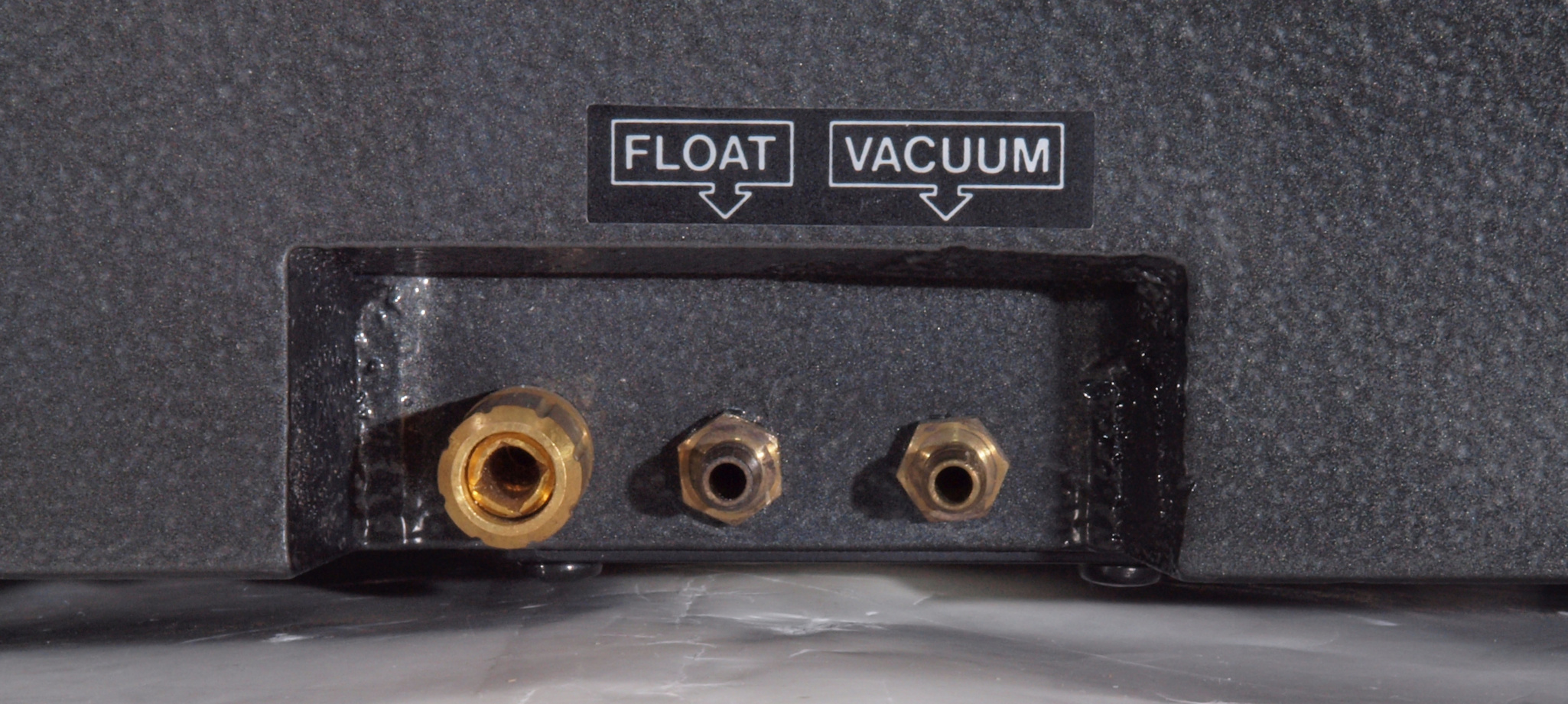

Ａ１４．　ＳＸ－８０００Ⅱ点検中　後から見る、配管パネル。

Ａ１５．　ＳＸ－８０００Ⅱ点検中　後左から見る

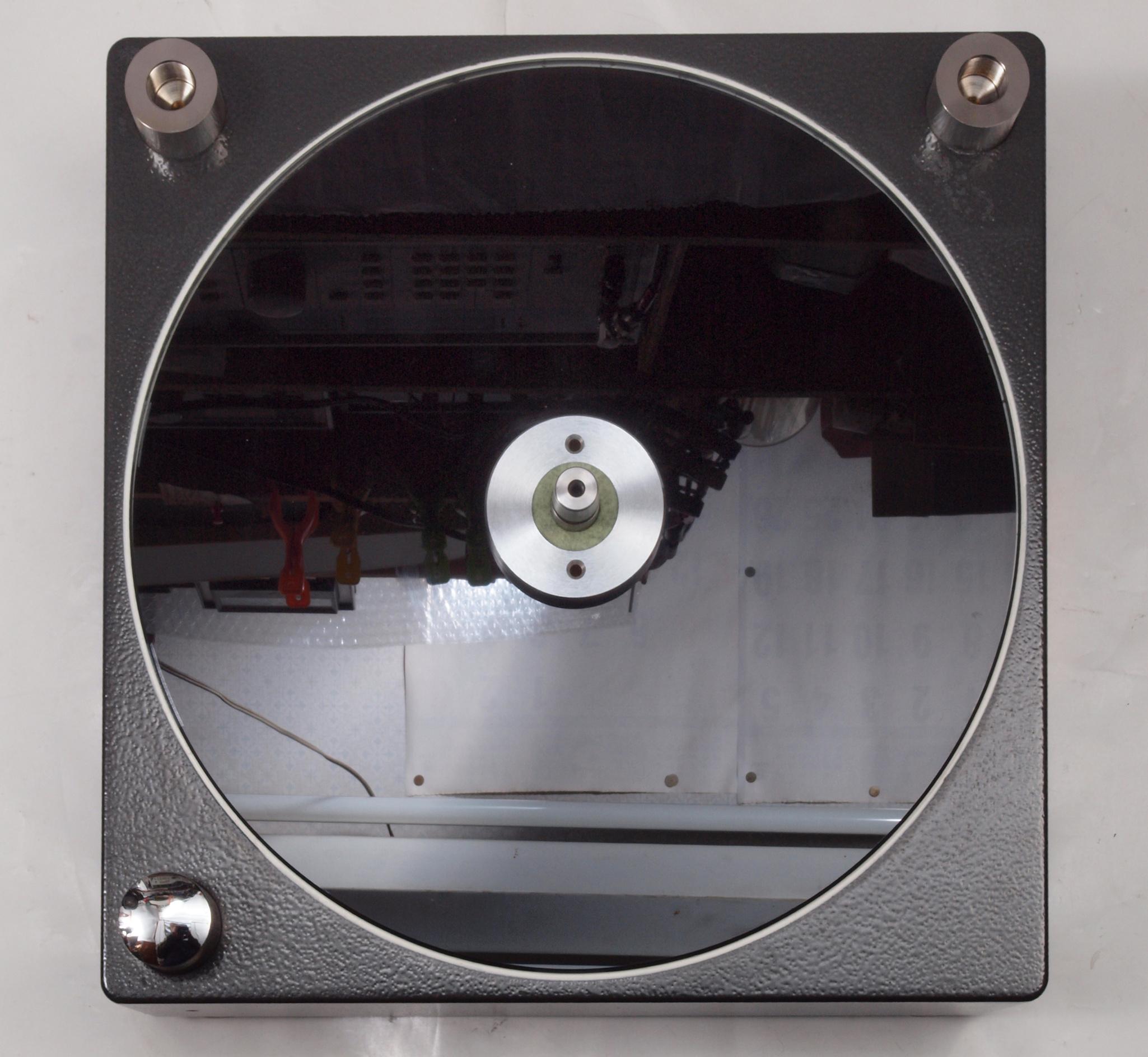

Ａ１６．　ＳＸ－８０００Ⅱ点検中　上から見る

Ａ１７．　ＳＸ－８０００Ⅱ点検中　軸周りを見る、ガラス面に汚れ・キズが見られる。

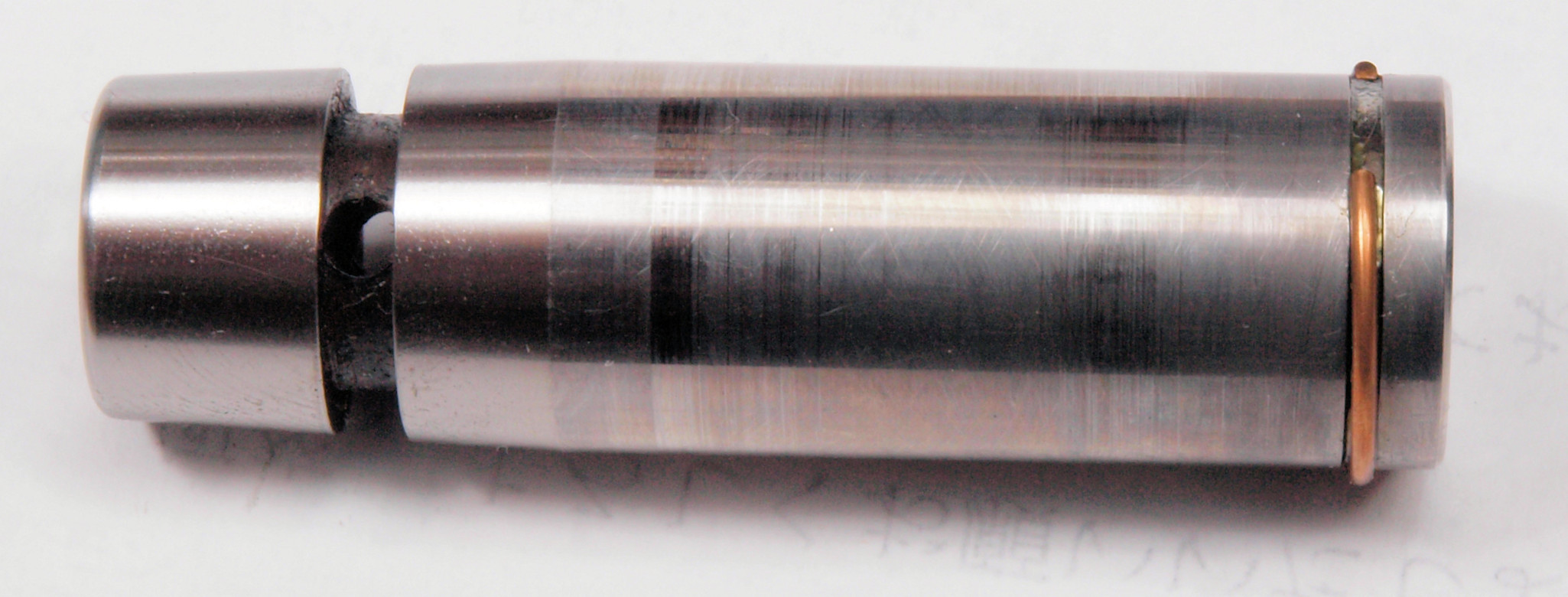

Ａ１８．　ＳＸ－８０００Ⅱ点検中　　軸を上げて見る。キズが見られる。

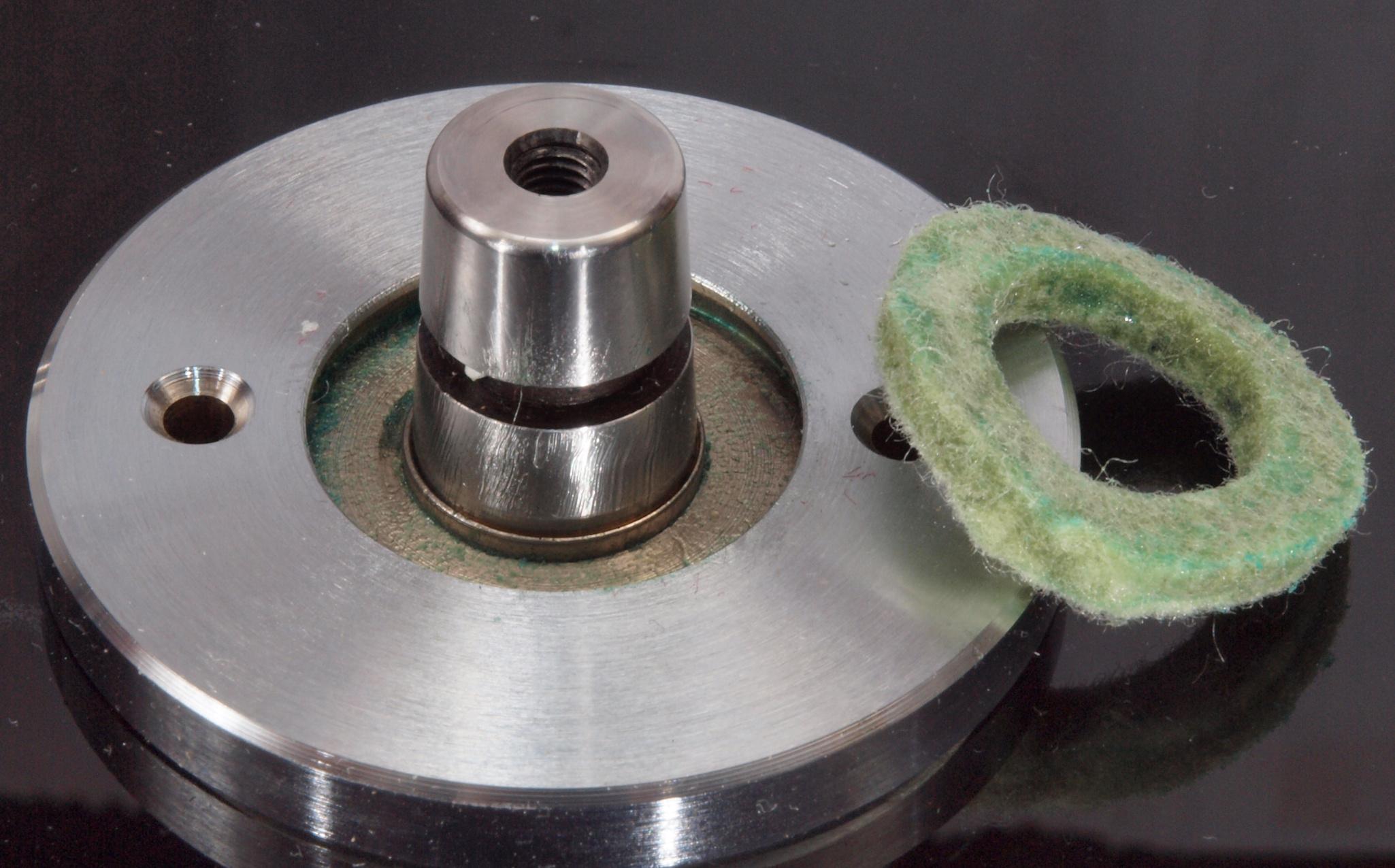

Ａ１９．　ＳＸ－８０００Ⅱ点検中　　軸のフエルトを見る。緑青の発生が見られる。

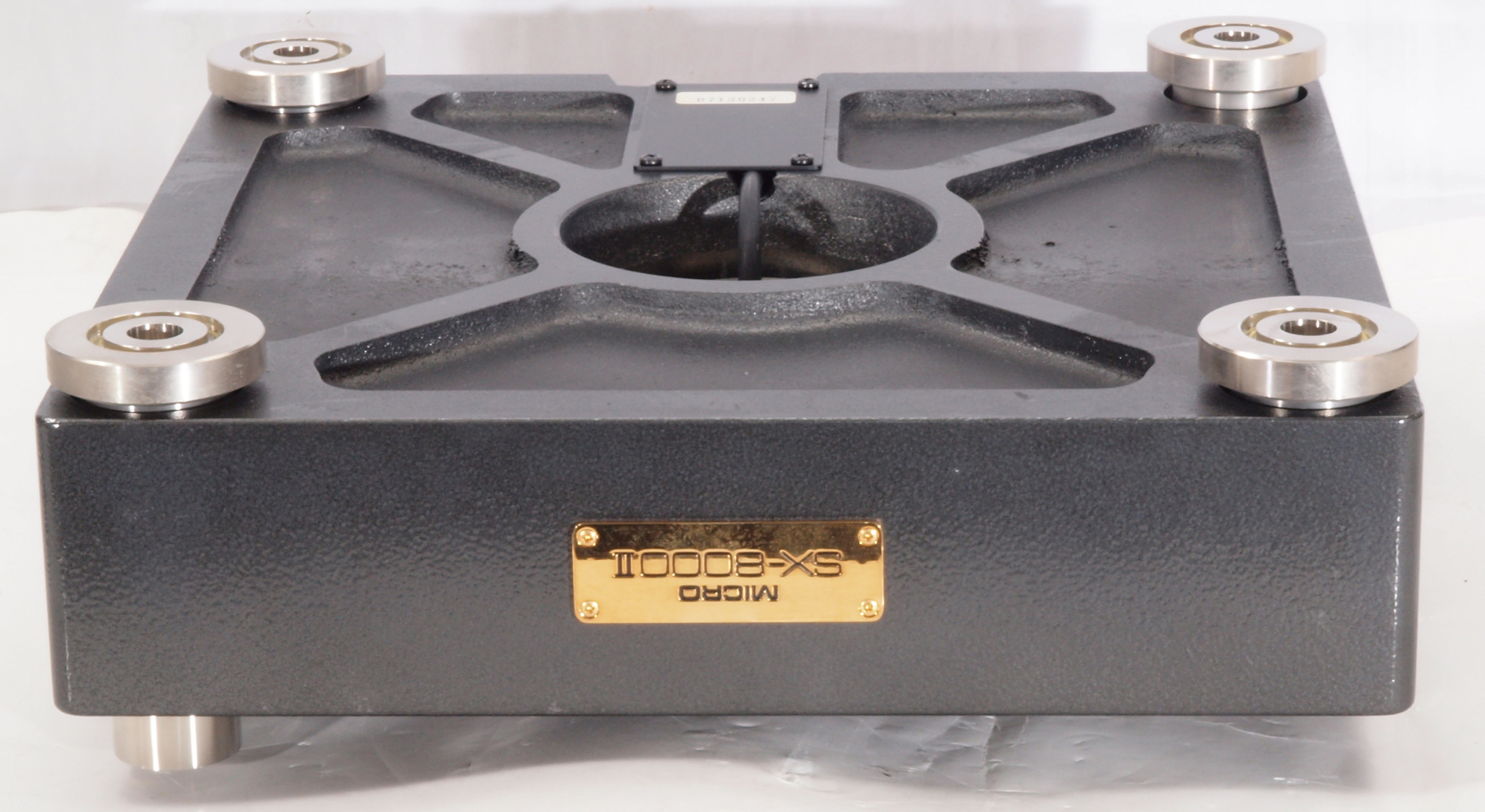

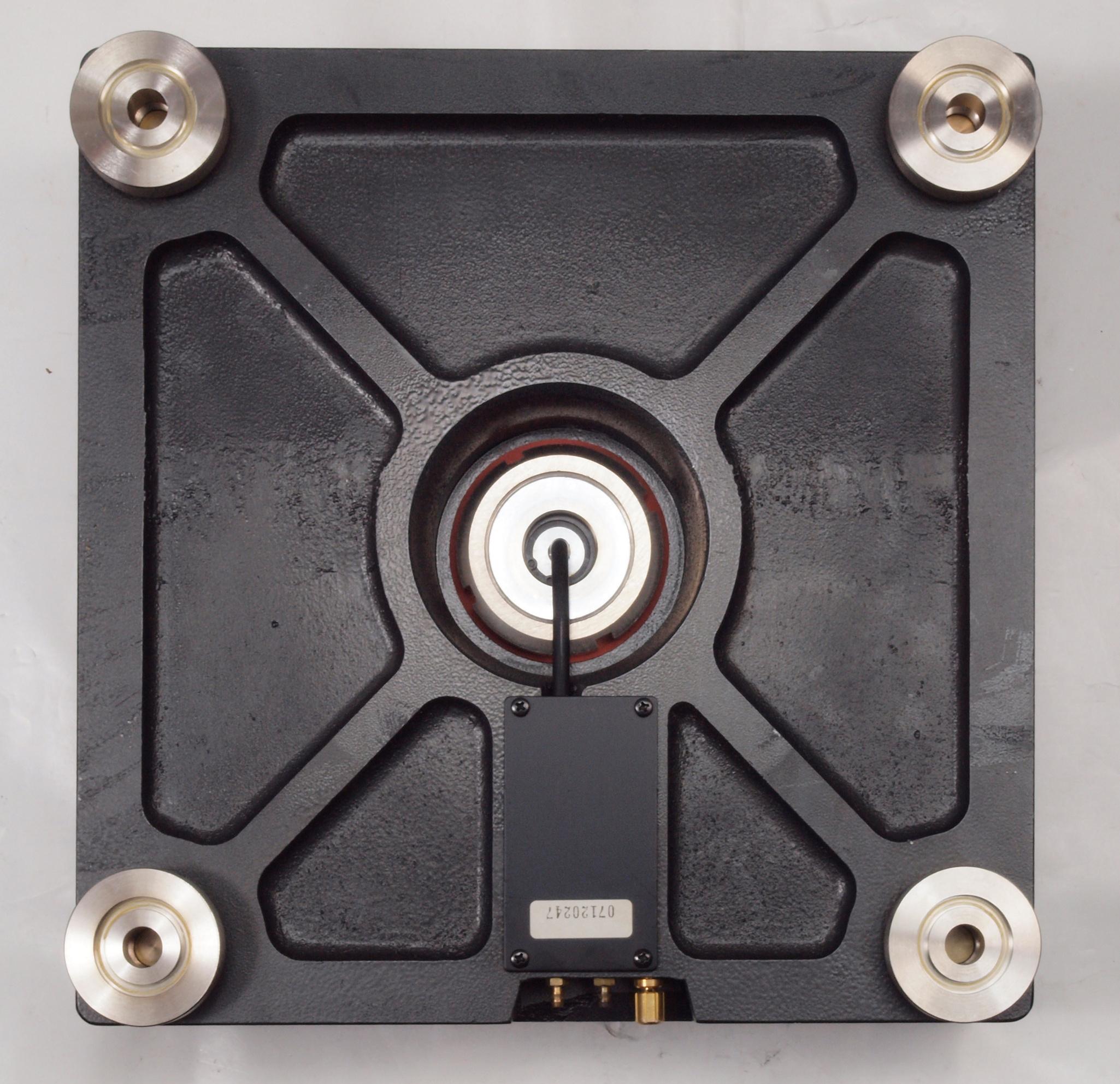

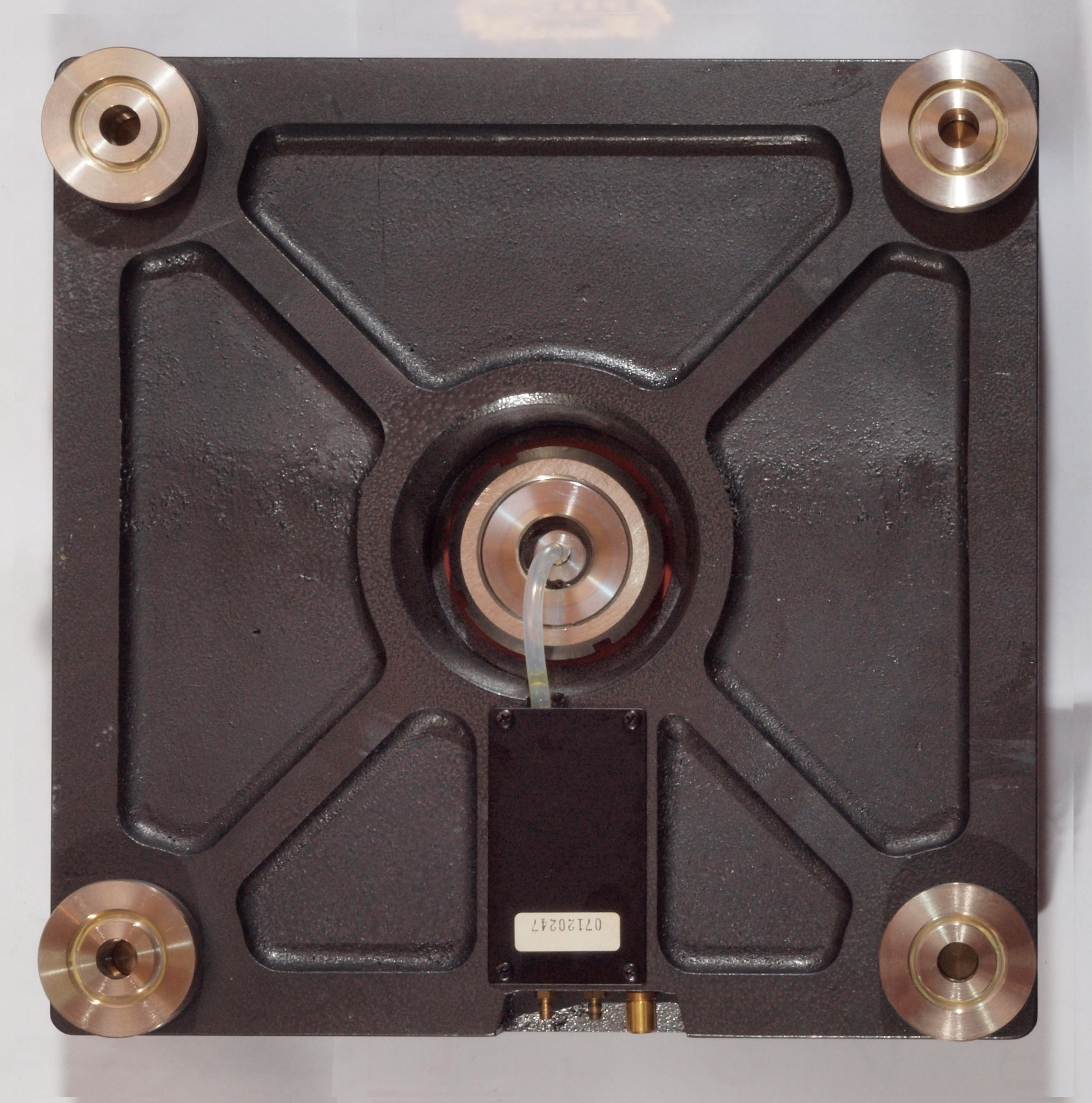

Ａ２１．　ＳＸ－８０００Ⅱ点検中　下から見る

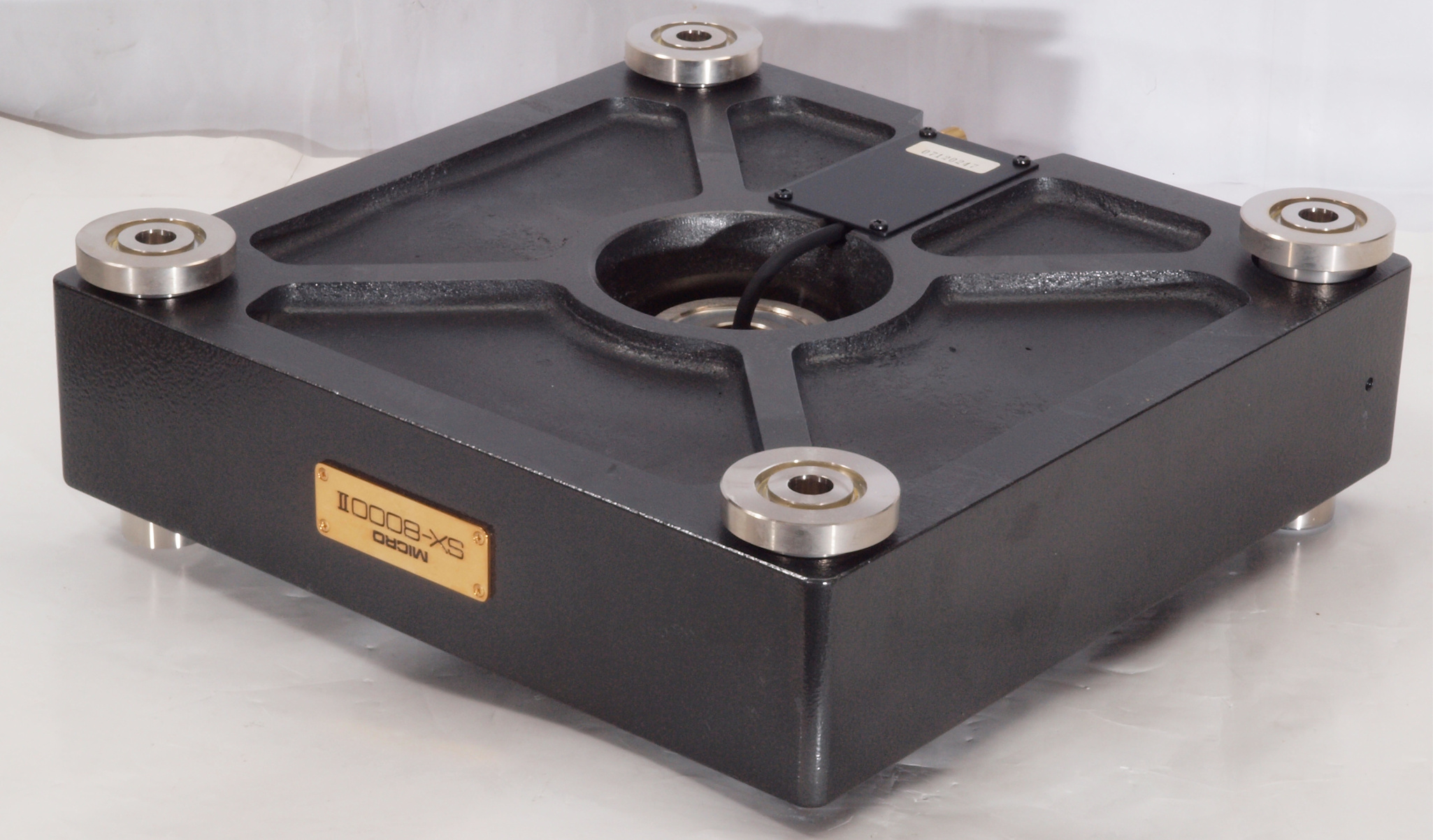

Ａ２２．　ＳＸ－８０００Ⅱ点検中　下前左から見る

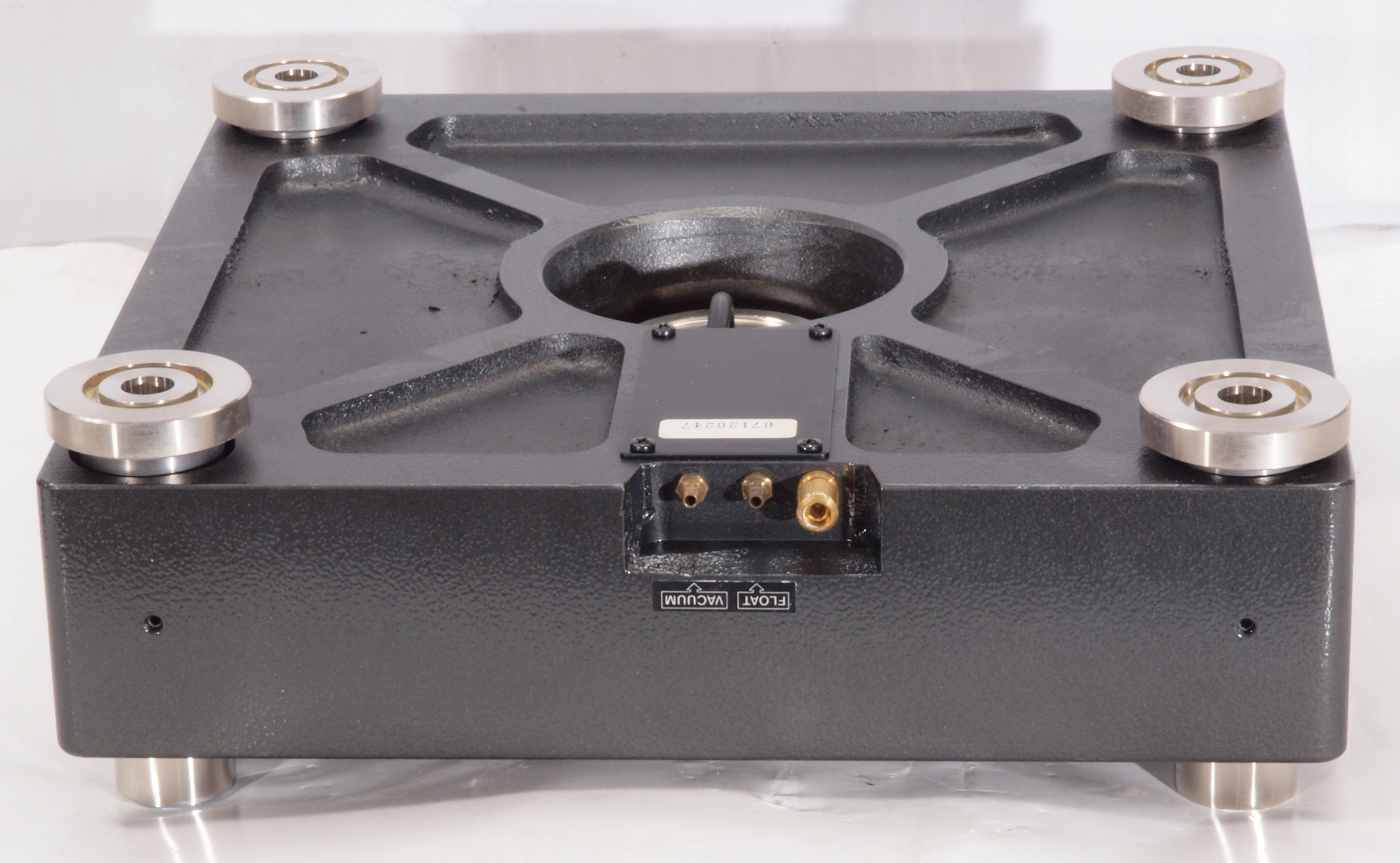

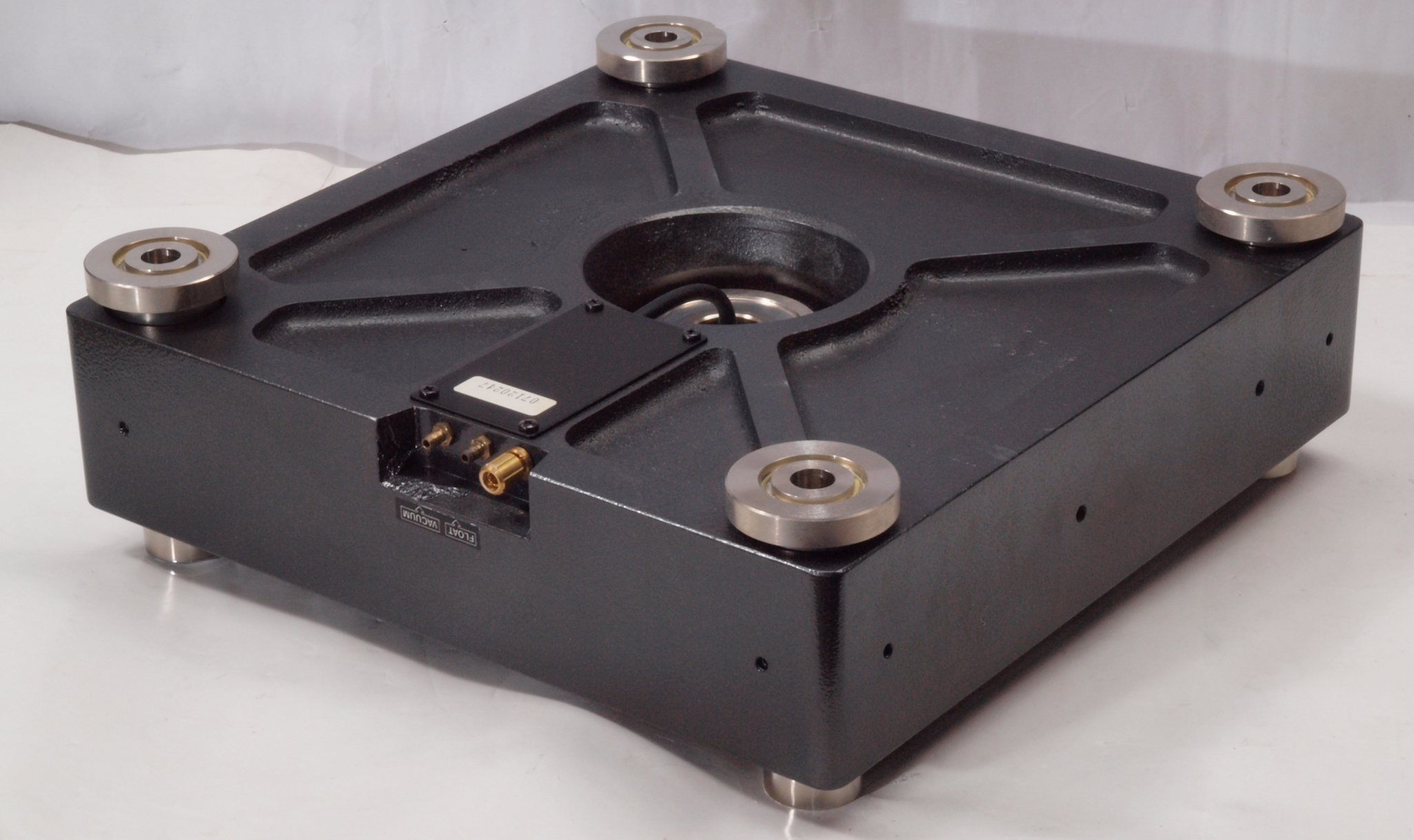

Ａ２３．　ＳＸ－８０００Ⅱ点検中　下後右から見る

Ｃ．　ＳＸ－８０００Ⅱ修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理前　製造メーカーの「注意」の標識。　既にオイルが劣化しているので無視！

Ｃ１２．　修理中　タンテーブル軸、少しキズが見られる。

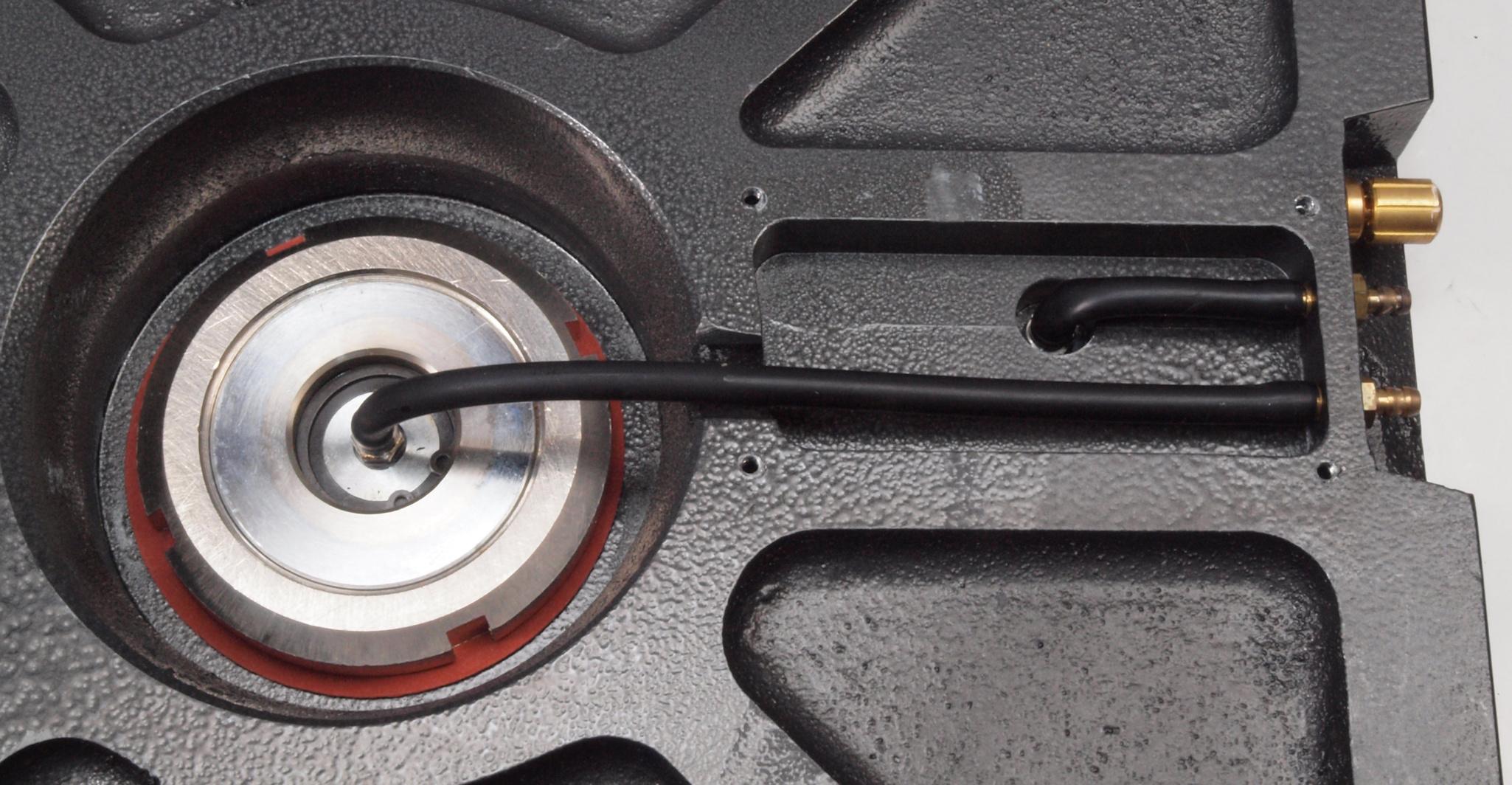

Ｃ１３．　修理中　　配管を外す。

Ｃ１４．　修理中　　配管ジョイントに、緑青の発生が見られる。

Ｃ１５．　修理中　　劣化して粘性の衰えたオイルを吸引している！

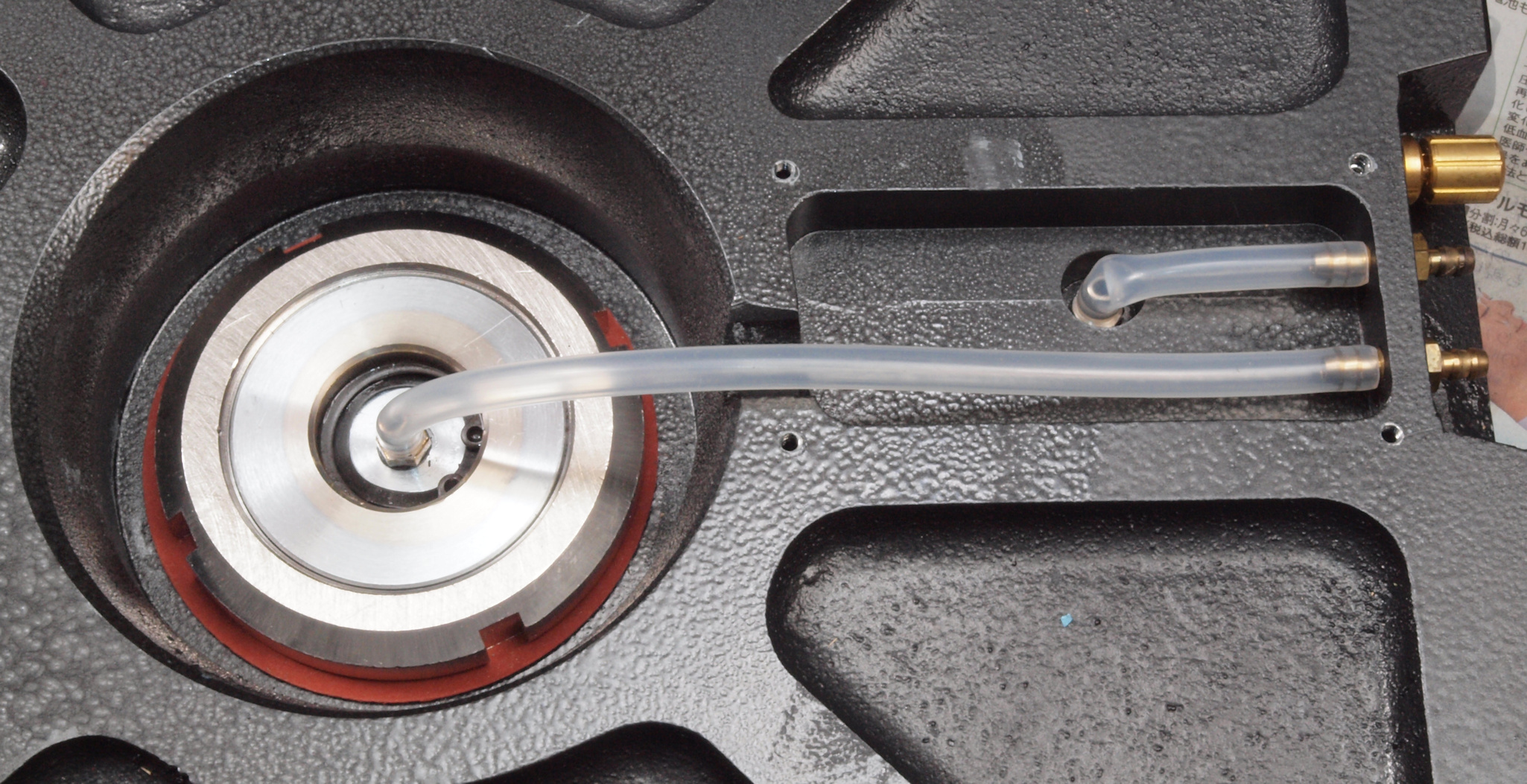

Ｃ１６．　修理後　オイルを交換し、テフロン・チュウーブに交換。

Ａ３．　「下ターンテーブル」修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ３１．　下ターンテーブル点検中　上から見る

Ａ４．　「上ターンテーブル」修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ４１．　上ターンテーブル点検中　上から見る

Ｇ．　アームマウント　ＡＸ－１０Ｇ　点検・清掃。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｇ１．　点検・清掃中　前から見る

Ｙ１．　ユーザー宅へ設置

Ｓ．　MICRO SEIKI　ＳＸ－８０００Ⅱ　の仕様（マニアル・カタログより）

型式	ＳＸ－８０００Ⅱ、エアーベアリング　方式レコード吸着装置付
タンテーブル	ステンレス製２８ｋｇ
慣性モーメント	３５００ｋｇCm3
フレーム	亜鉛製３５ｋｇ
総重量	６３ｋｇ
外形寸法	幅３１２×高さ１５６×奥行３１２mm
価格	１，０５０，０００円

モーターユニット	ＲＹ－５５００Ⅱ
使用モーター	８極ヒステリシス・シンクロナスモーター
モーター駆動方式	CR発振器、BTLアンプ駆動
回転数	３３1/3・４５rpm切替（微調整可能）±４％、７８rpm（プーリー切替）
モーター駆動電圧	起動時＝１００V、１５秒後５０V自動切替
電源	AC１００V、50Hz/60Hz
消費電力	起動時＝２７W、定常時＝１０W
外形寸法	幅１８０×高さ１３６×奥行３１２mm
付属	定電圧電源
重量	１４kg
価格	１９８，０００円

アームマウント	ＡＸ－１０Ｇ　（SX－8000Ⅱ・SX－５000Ⅱ専用）
対応アーム	ショート・ロング両用
固定方式	４点締結
重量	５kg
価格	７０，０００円

オーディオベース	ＢＡ－６００
形式	フローティングタイプ、エアーインシュレーター
固有振動数	４．５Hz
搭載面寸法	６００×３００mm
荷重適応範囲	３０ｋｇ～１３０ｋｇ
外形寸法	幅６００×高さ８２×奥行４００mm
付属品	エアーポンプ、水準器
重量	５０ｋｇ
価格	２００，０００円

別売りアクセサリー	Ｒ－６００　金属製足
	モーターユニット用＝４個、タンテーブルフレーム用＝４個
別売	ドライブ糸 5M（\1,000）アームマウント AX-1G～6G、AX-8G（\12,000）アームマウント AX-7G（\38,000）アームレスト用 RX-1（\500）
備考　アームマウント
AX-1G	Micro MA-505X、505S、707X、 ADC LMF-1、LMF-2、EMT 929 Ortofon RS-212、RMG-212、SMG-212II、 Audio-Technica AT-1005II Audio Craft AC-300C、A Denon DA-303、305、307、309、401 FR FR-54、24mkII、14 SAEC WE-308N、308SX、407/23 Grace G-545F、707、840FB、940、945S Technics EPA-101S、L、121S、L、99 Pioneer PA-1000
AX-2G	SME 3009SII、SIII
AX-3G	Micro MA-505LX、505LS EMT 997 Ortofon RF297、RMG309 Audio Craft AC-300A、400A、C、400mkII Denon DA-302、304、308 Grace G-565F、860FB、960 SAEC WE-308L
AX-4G	SME 3012
AX-5G	Audio-Technica：AT-1503II、1503III FR FR-64、64S
AX-6G	Micro MAX-282 Luster GST801 Audio Craft AC-4000MC Audio-Technica AT-1501II、AT-1501III FR FR-66S SAEC WE-506/30 Victor UA-7082、7045 Technics EPA-100 Grace G660P
AX-7G：	Micro MAX-282 Audio Craft AC-4000MC ※RX-5000のみ取付可能
AX-8G：	Micro MA-505XII、SII、808X SAEC WE-308N、308SX、407/23 Audio Craft AC-300mkII、3000MC
