電源トランス、出力トランス点検
現在オークションでは直流抵抗を測定して、良否を表示しているが、完璧ではありません。
正確には、交流電圧を入力し、各巻き線の出力電圧を測定する。
ALTEC 出力トランス点検
Conrad Johnson 出力トランス/電源トランス点検
LUX OY15−**出力トランス点検 LUX GX100−3.6出力トランス点検
Maas Organ 出力トランス点検
QUADU 出力トランス点検
Michaelson & Austin TVA−1 出力トランス点検
WE−396A・UTC A26使用 ラインアンプ出力トランス点検
A2. ALTEC−256D. 2台目出力トランス点検。   修理の様子はこちら
       1次インピーダンス=4kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=16Ω。
       インピーダンス比=4kΩ/16Ω=250、 巻き線比=15.81。
     . 2次16Ω端子にAC8.087V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=127.74V/2=63.87V。
       P1−B1間=63.4V、P2−B2間電圧=63.5V
A1. ALTEC−256D. 1台目出力トランス点検。 修理の様子はこちら
       1次インピーダンス=4kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=16Ω。
       インピーダンス比=4kΩ/16Ω=250、 巻き線比=15.8。
       2次16Ω端子にAC8V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=126.5V/2=63.2V。
       P1−B1間=62.9V、P2−B2間電圧=63.0V
C1. Conrad Johnson MV−125 出力トランス/電源トランス点検。
       16Ω仕様。 修理理の様子はこちら
       1次インピーダンス=4.2kΩ(P1−B間+B−P2間)。
       2次インピーダンス=16Ω(最大)。
       インピーダンス比=4.2kΩ/16Ω=262.5、 巻き線比=16.2。
       2次16Ω端子にAC5.057V/1kHzを入力すると、
       1次巻線P1−1間電圧=P2−B間電圧=81V/2=40.5V。
C11. 点検中 右側出力トランス電圧測定。
      16Ω端子にAC5V/1kHzを入力し、1次巻き線P1−B1間電圧=40.98V、P2−B2間電圧=41.09V。
C12. 点検中 左側出力トランス電圧測定。
      16Ω端子にAC5V/1kHzを入力し、1次巻き線P1−B1間電圧=40.62V、P2−B2間電圧=40.73V。
4Ωの独立出力巻線があるので此方でも測定。
       4Ω仕様。 修理理の様子はこちら
       1次インピーダンス=4.2kΩ(P1−B間+B−P2間)。
       2次インピーダンス=4Ω(独立)。
       インピーダンス比=4.2kΩ/4Ω=1050、 巻き線比=32.4。
       2次16Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−1間電圧=P2−B間電圧=162V/2=81V。
C13. 点検中 右側出力トランス電圧測定。
      4Ω端子にAC5V/1kHzを入力し、1次巻き線P1−B1間電圧=81.18V、P2−B2間電圧=81.9V。
C14. 点検中 左側出力トランス電圧測定。
      4Ω端子にAC5V/1kHzを入力し、1次巻き線P1−B1間電圧=81.2V、P2−B2間電圧=81.3V。
C15. 電源トランス点検。1次入力電圧=100.5V、ヒーター電圧=6.324V。 修理理の様子はこちら
L36. LUX A−3600.OY15−3.6K−HS 出力トランス点検。

    LUX OY15−5 の仕様。 修理の様子はこちら
       1次インピーダンス=3.6kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=16Ω(最大)。
       インピーダンス比=3.6kΩ/16Ω=225、 巻き線比=15。
       2次16Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=75V/2=37.5V。
L361. 点検中 右側出力トランス電圧測定。
      16Ω端子にAC5V/1kHzを入力し、1次巻き線P1−B1間電圧=34.46V、P2−B2間電圧=34.47V。
L362. 点検中 左側出力トランス電圧測定。
       16Ω端子にAC5V/1kHzを入力し、1次巻き線P1−B1間電圧=34.01V、P2−B2間電圧=33.97V。
L37. LUX A−3700U.OY15−3.5K−HS 出力トランス点検。
    LUX OY15−3.5−HS の仕様。    修理の様子はこちら
       1次インピーダンス=3.5kΩ(P−B間)。
       2次インピーダンス=8Ω。
       インピーダンス比=3.5kΩ/8Ω=437.5、 巻き線比=20.92。
       2次8Ω端子にAC5V/1kHzを入力すると、1次巻線P−B間電圧=104.58V。
L371. 点検中 右側出力トランス電圧測定。 8Ω端子にAC5V/1kHzを入力し測定する。
                 P−SG端子間電圧=41.92V、 SG−B端子間電圧=52.83V
                 1次巻き線P−B端子間電圧=52.83+41.92=94.75V
L372. 点検中 左側出力トランス電圧測定。 8Ω端子にAC5V/1kHzを入力し測定する。
                 P−SG端子間電圧=41.80V、 SG−B端子間電圧=53.10V
                 1次巻き線P−B端子間電圧=41.80+53.10=95.11V
L9. LUX SQ-38FD. 9台目 出力トランス点検修理の様子はこちら
    LUX OY15−5 の仕様。
       1次インピーダンス=5kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=16Ω(最大)。
       インピーダンス比=5kΩ/16Ω=312.5、 巻き線比=17.68。
       2次16Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=88.39V/2=44.19V。
L91. 点検中 右側出力トランス電圧測定。
    16Ω端子にAC5Vを入力し、1次巻き線P1−B1間電圧=42.20V、P2−B2間電圧=41.92V。
L92. 点検中 左側出力トランス電圧測定。
    16Ω端子にAC5Vを入力し、1次巻き線P1−B1間電圧=42.22V、P2−B2間電圧=17.72V。
L7. LUX SQ-38FD. 7台目 出力トランス点検。     修理の様子はこちら
  • LUX OY15−5 の仕様。
           1次インピーダンス=5kΩ(P1−B1間+B2−P2間)。
           2次インピーダンス=16Ω(最大)。
           インピーダンス比=5kΩ/16Ω=312.5、 巻き線比=17.68。
           2次16Ω端子にAC10Vを入力すると、
           1次巻線P1−B1間電圧=P2−B2間電圧=176.8V/2=88.4V。

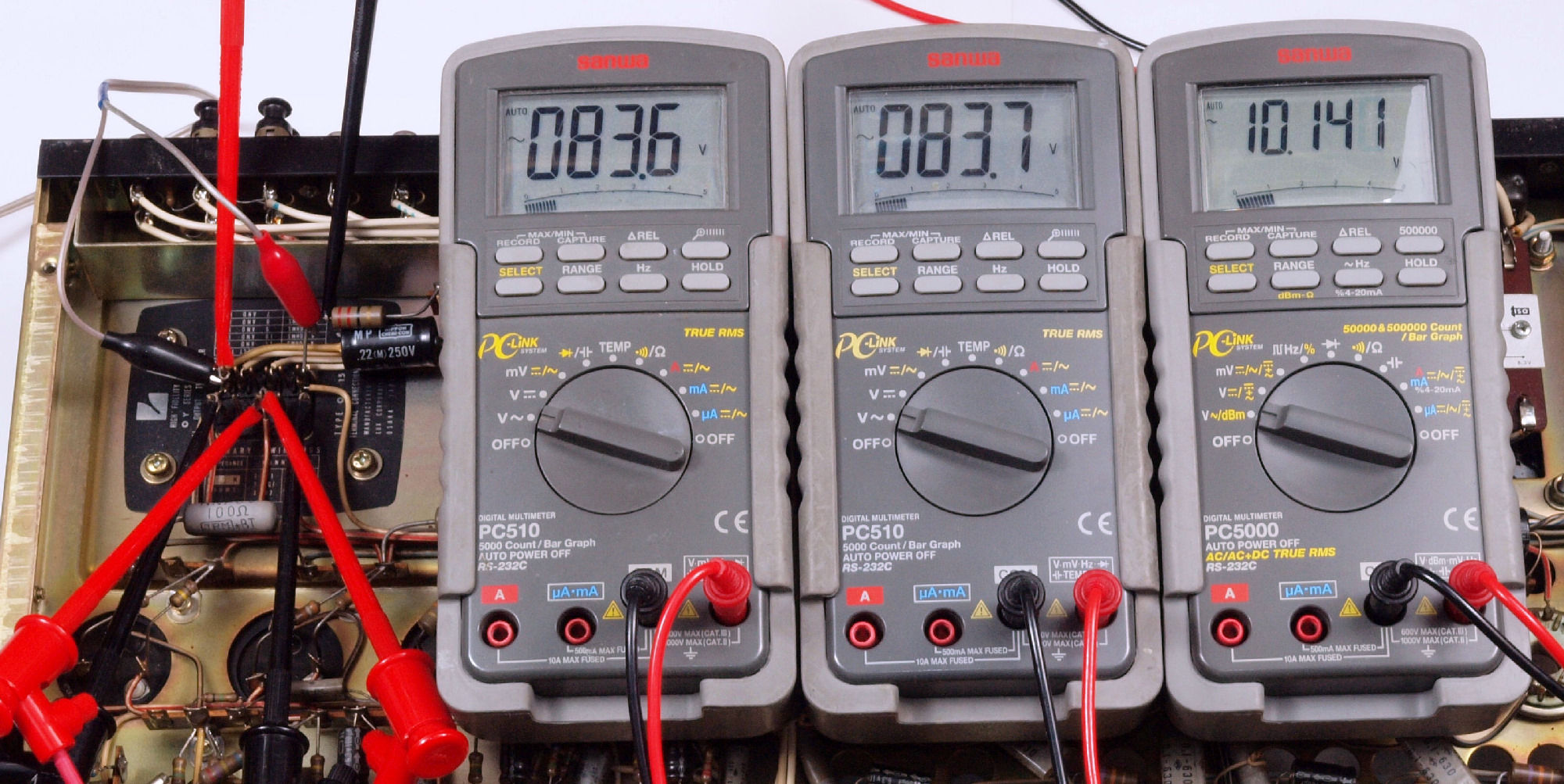

L71. 点検中 右側出力トランス電圧測定。
           16Ω端子にAC10Vを入力し、1次巻き線P1−B1間電圧=83.6V、P2−B2間電圧=83.7V。

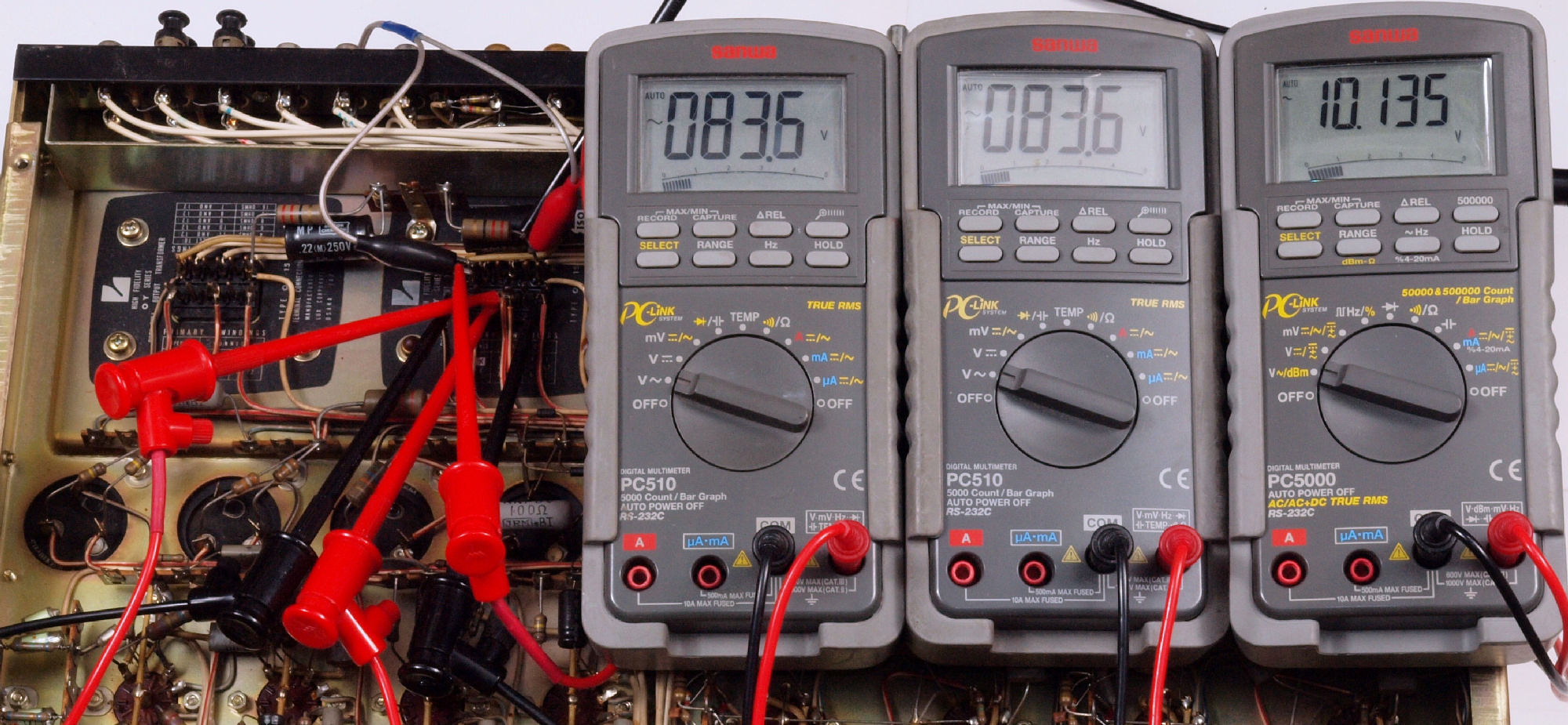

L72. 点検中 左側出力トランス電圧測定。
           16Ω端子にAC10Vを入力し、1次巻き線P1−B1間電圧=83.6V、P2−B2間電圧=83.6V。
L6. LUX SQ-38FD. 6台目 出力トランス点検。   修理の様子はこちら
  • LUX OY15−5 の仕様。
           1次インピーダンス=5kΩ(P1−B1間+B2−P2間)。
           2次インピーダンス=16Ω(最大)。
           インピーダンス比=5kΩ/16Ω=312.5、 巻き線比=17.68。
           2次16Ω端子にAC10Vを入力すると、
           1次巻線P1−B1間電圧=P2−B2間電圧=176.8V/2=88.4V。
L61. 右側出力トランス 電圧測定で点検中。
            16Ω端子にAC10Vを入力し、1次巻き線P1−B1間電圧=77.5V、P2−B2間電圧=61.5V。
             完全に層間短絡です、正常なばあいは、出力電圧は85V前後ある。こちら参照

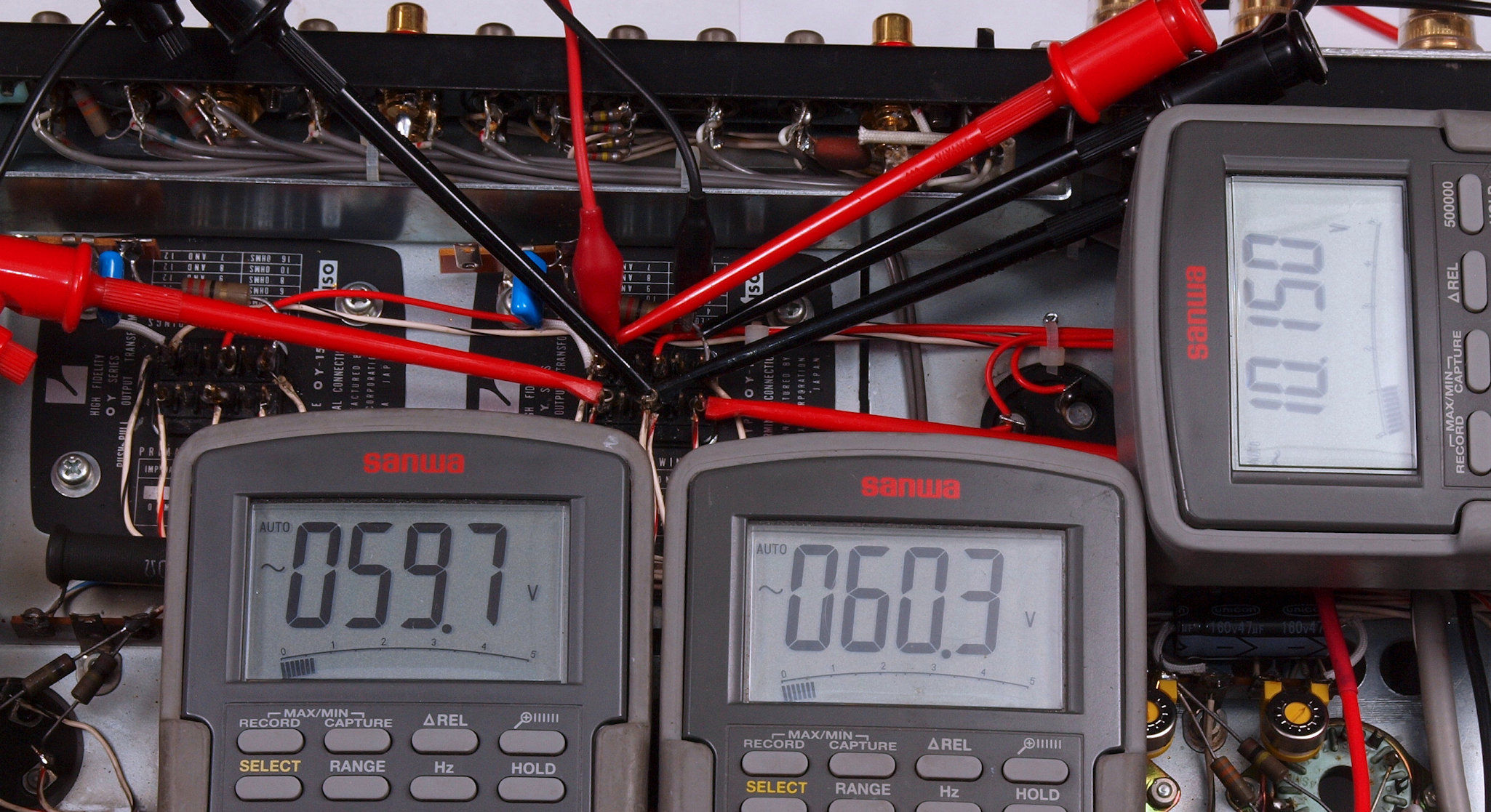

L62. 左側出力トランス 電圧測定で点検中。
            16Ω端子にAC10Vを入力し、1次巻き線P1−B1間電圧=59.7V、P2−B2間電圧=60.3V。
             完全に層間短絡です、正常なばあいは、出力電圧は85V前後ある。こちら参照

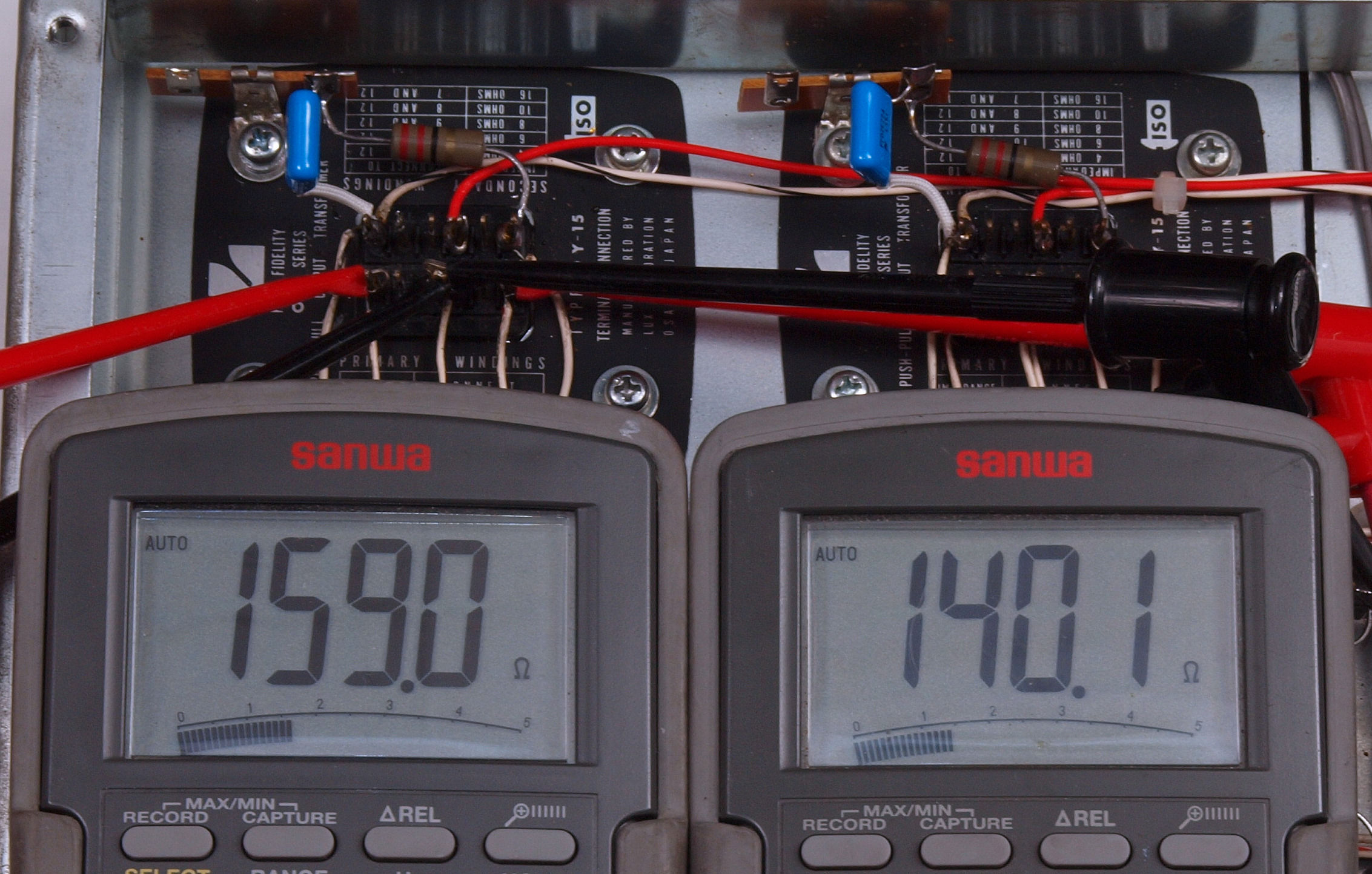

L63. 右側出力トランス 抵抗測定で点検中。
               1次巻き線P1−B1間抵抗=159.0Ω、 P2−B2間抵抗=140.1Ω。

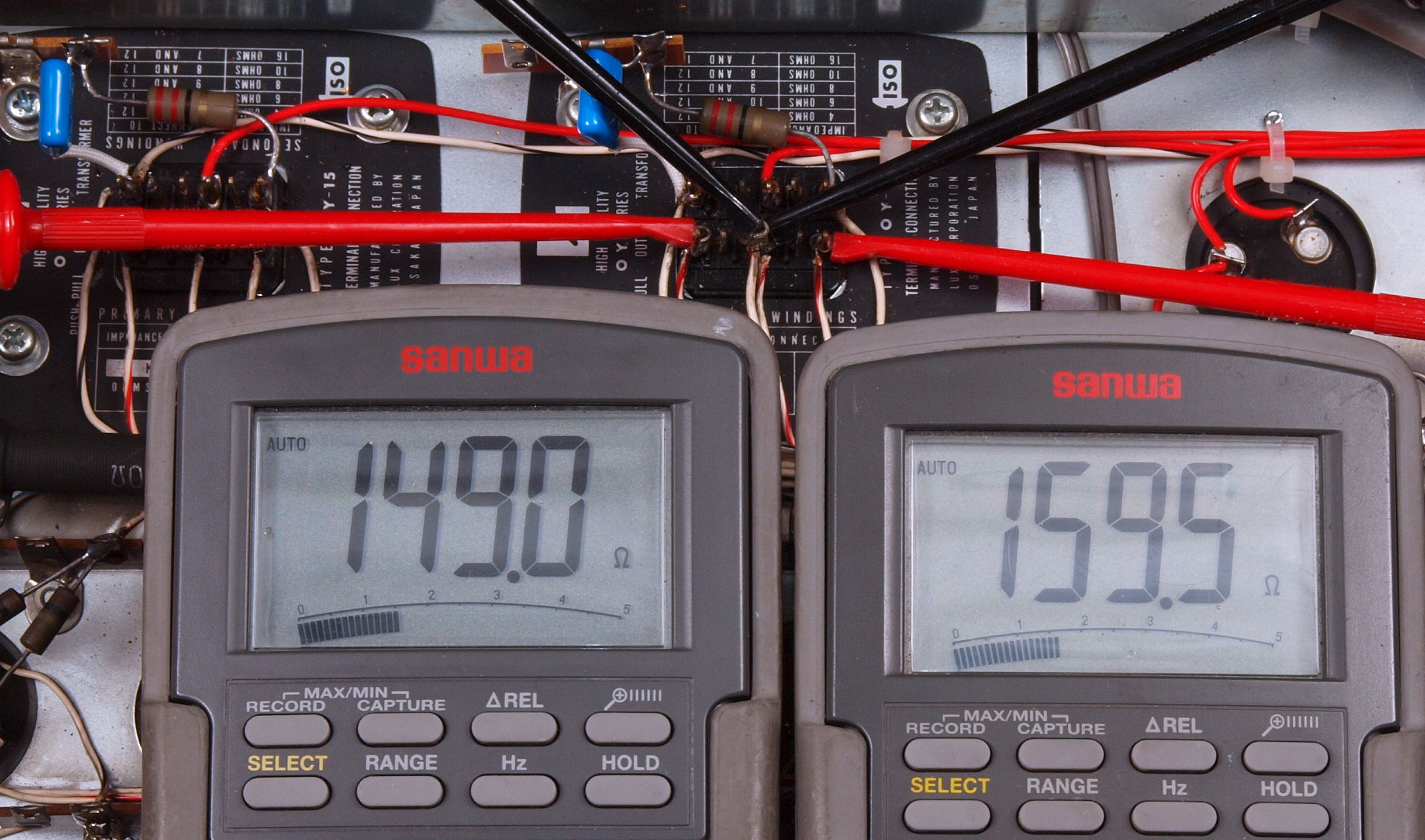

L64. 左側出力トランス 抵抗測定で点検中。の抵抗測定。
               1次巻き線P1−B1間抵抗=149.0Ω、 P2−B2間抵抗=159.5Ω。
L5. LUX SQ-38FD. 5台目 出力トランス点検。    修理の様子はこちら
  • LUX OY15−5 の仕様。
           1次インピーダンス=5kΩ(P1−B1間+B2−P2間)。
           2次インピーダンス=16Ω(最大)。
           インピーダンス比=5kΩ/16Ω=312.5、 巻き線比=17.68。
           2次16Ω端子にAC10Vを入力すると、
           1次巻線P1−B1間電圧=P2−B2間電圧=176.8V/2=88.4V。
L51. 点検中 右側出力トランス電圧測定。
            16Ω端子にAC10Vを入力し、1次巻き線P1−B1間電圧=85.2V、P2−B2間電圧=85.1V。
L52. 点検中 左側出力トランス電圧測定。
            16Ω端子にAC10Vを入力し、1次巻き線P1−B1間電圧=85.2V、P2−B2間電圧=85.1V。
L3. LUX KMQ60 3台目 出力トランス点検.  修理の様子はこちら
L31. 点検中 支給出力トランス Lux 15−5
L32. 点検中 支給出力トランス端子板 Lux 15−5
L33. 点検中 取り外した焼損出力トランス Lux 15−5
L34. 点検中 取り外した焼損出力トランス端子板 Lux 15−5
L35. 点検中 支給出力トランスの抵抗測定
L36. 点検中 付いている出力トランス抵抗の測定
L37. 点検中 取り外した焼損出力トランスの抵抗測定、 抵抗が1.5倍になっているだけかな?
L38. 点検中 支給出力トランス電圧測定。
                 16Ω端子にAC8Vを入力。1次巻き線P−B間電圧64.7V。巻線比=8.0。
L39. 点検中 付いている出力トランス電圧測定。
             16Ω端子にAC8Vを入力。1次巻き線P−B間電圧64.7V。巻線比=8.0。
L3A. 点検中 取り外した焼損出力トランス電圧測定。
           16Ω端子にAC8Vを入力。1次巻き線P−B間電圧56.4V。巻線比=7.0。
           原因は巻線層間短絡が考えられる。
           電力がこの短絡部分で消費され、SPへ十分供給されないので、使用不可
           更に正確には、2次側に負荷を掛けて、入力1次側電力と出力2次側電力を比較する。
MQ80. LUX MQ80.4台目 OY15−600 出力トランス点検。 修理の様子はこちら
  • LUX OY15−600の仕様。
           1次インピーダンス=600Ω(P1−B1間+B2−P2間)。
           2次インピーダンス=16Ω(最大)。
           インピーダンス比=600Ω/16Ω=37.5、 巻き線比=6.12。
           2次16Ω端子にAC8V/1kHzを入力すると、
           1次巻線P1−B1間電圧=P2−B2間電圧=48.99V/4=12.24V。
           1次巻線K1−K2間電圧=K3−K4間電圧=48.99V/4=12.24V。
M801. 点検中 右側出力トランス電圧測定。
  • 16Ω端子にAC8V/1kHzを入力。
          1次巻き線P1−B1間出力電圧=11.90V=左端メーター。
                 P2−B2間出力電圧=11.93V=左から2番目メーター。
          1次巻き線K1−K2間出力電圧=11.953V=真中メーター。
                 K3−K4間出力電圧=11.975V=右から2番目メーター。
          2次巻き線入力電圧=8.19V=右端メーター。
M802. 点検中 右側出力トランス電圧測定。
  • 16Ω端子にAC8V/1kHzを入力。
          1次巻き線P1−B1間出力電圧=11.70V=左端メーター。
                 P2−B2間出力電圧=11.73V=左から2番目メーター。
          1次巻き線K1−K2間出力電圧=11.783V=真中メーター。
                 K3−K4間出力電圧=11.772V=右から2番目メーター。
          2次巻き線入力電圧=8.06V=右端メーター。
MB1.LUX MB3045 出力トランス点検、 修理の様子はこちら
出力トランス電圧測定。1次出力電圧=5.101V×7.5=38.26V。
  • 左端=1次プレート巻線(PA−B−PB)電圧=38.35V。
    左から2台目=カソード巻線(KA−E−KB)間電圧=38.22V。
    真中=ブーストラップ巻線(FA−C−FB)間電圧=37.73V。
    右端から2番目=NF巻線(FC−G−FD)間電圧=37.94V。
    右端=2次C巻線16Ω端子にAC5.101V/992.5Hzを入力。
MB2.LUX MB3045.2台目 出力トランス点検、 修理の様子はこちら
出力トランス電圧測定。16Ω端子にAC5.101V/992.8Hzを入力=右端。
    左端=1次プレート巻線(PA−B−PB)電圧=38.35V。
    左中左=カソード巻線(KA−L−KB)間電圧=38.22V。
    右中右=ブーストラップ巻線(FA−C−FB)間電圧=37.73V。
    右端左=NF巻線(FC−G−FD)間電圧=38.94V。

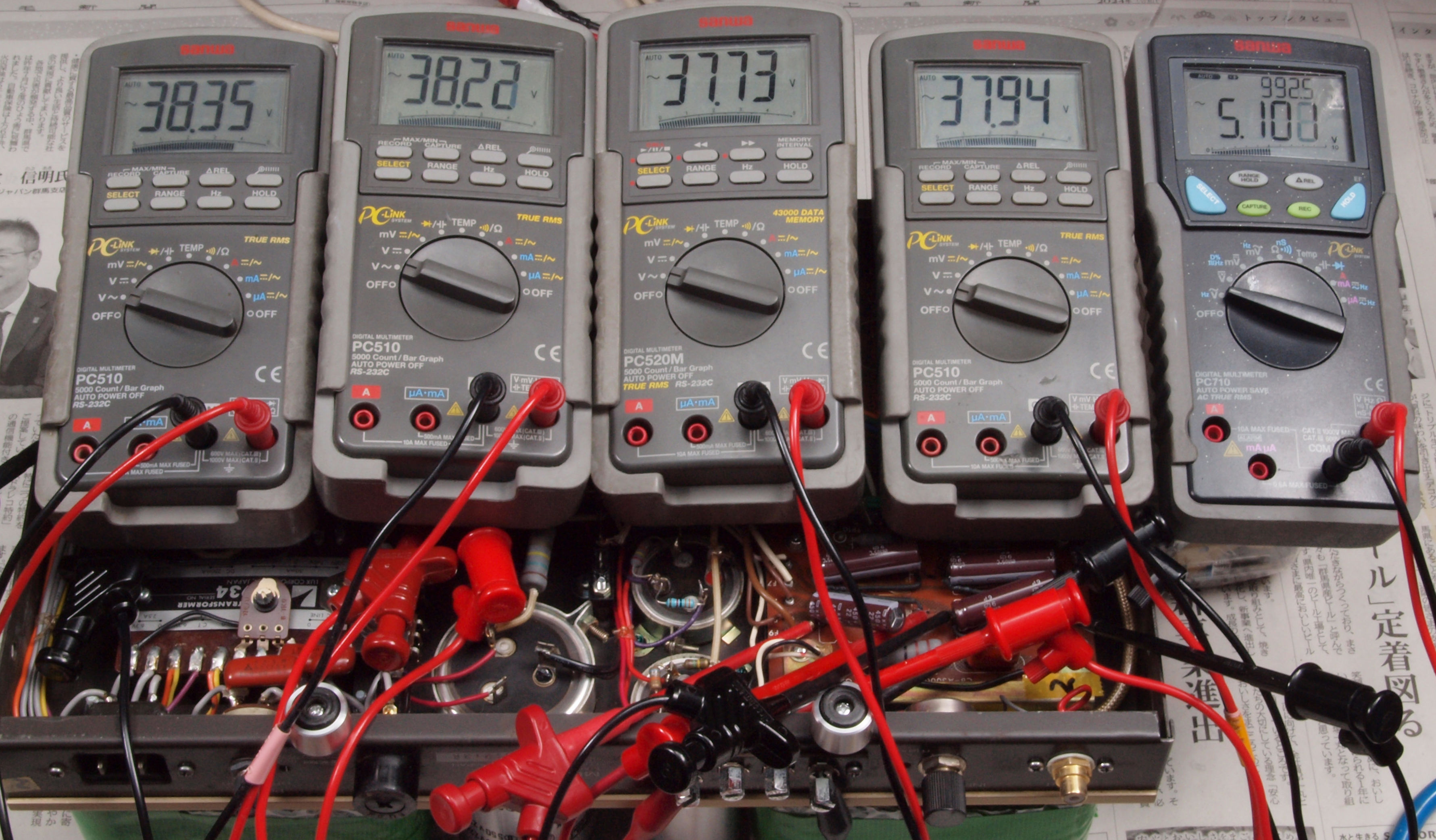

MB3.LUX MB3045.3台目 出力トランス点検、 修理の様子はこちら
出力トランス電圧測定。16Ω端子にAC5.101V/992.5Hzを入力=右端。
    左端=1次プレート巻線(PA−B−PB)電圧=38.35V。
    左中左=カソード巻線(KA−L−KB)間電圧=38.22V。
    右中右=ブーストラップ巻線(FA−C−FB)間電圧=37.73V。
    右端左=NF巻線(FC−G−FD)間電圧=37.94V。

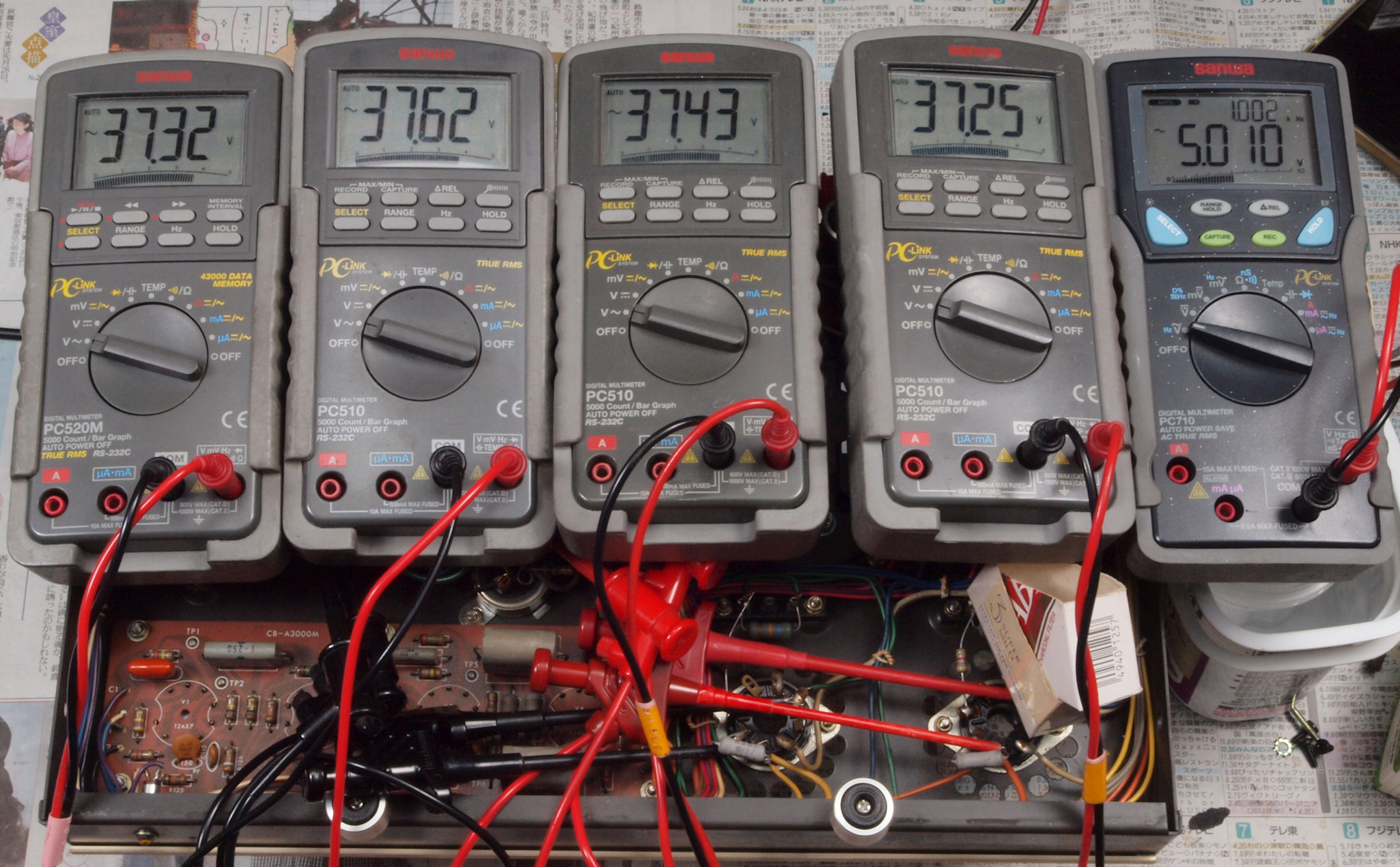

MB4.LUX MB3045.4台目 出力トランス点検、 修理の様子はこちら
出力トランス電圧測定。16Ω端子にAC4.999V/1033Hzを入力=右端。
    左端=1次プレート巻線(PA−B−PB)電圧=37.54V。
    左中左=カソード巻線(KA−L−KB)間電圧=37.43V。
    右中右=ブーストラップ巻線(FA−C−FB)間電圧=37.06V。
    右端左=NF巻線(FC−G−FD)間電圧=36.90V。
M2.Maas Organ Model 50. 2台目出力トランス点検、 修理の様子はこちら
       1次インピーダンス=3.5kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=8Ω。
       インピーダンス比=3.5kΩ/8Ω=437.5、 巻き線比=20.9。
       2次8Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=104.5V/2=52.29V。
       P1−B1間=50.84V、P2−B2間電圧=43.55V
M1.Maas Organ Model 50.出力トランス点検、 修理の様子はこちら
       1次インピーダンス=3.5kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=8Ω。
       インピーダンス比=3.5kΩ/8Ω=437.5、 巻き線比=20.9。
       2次8Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=104.5V/2=52.29V。
       P1−B1間=50.8V、P2−B2間電圧=43.06V
Q10.QUADU. 10台目出力トランス点検 修理の様子はこちら
 8ΩSP出力端子へ1kHz5.0Vを入力し、各巻線電圧を測る。
  • 測定値は左から、周波数計=1.012kHz、8ΩSP出力端子への入力電圧=5.010V
        KT66カソードNFB巻線電圧=10.36V。
        KT66プレート巻線電圧=46.41V、KT66プレート巻線電圧=46.30V。
QUADU. 10台目電源トランス点検
10台目のKT66使用消費電力測定。
  • 左の電源装置で電圧、電流で測定する。 入力AC100V、1.35A、消費電力=135W。
    仕様では90W、この差45WがKT66で消費している。規格外のKT66でこのAMPに不適格。
Q9.QUADU. 9台目出力トランス点検修理の様子はこちら
  8ΩSP出力端子へ1kHz5.0Vを入力し、各巻線電圧を測る。SP出力巻き線層間短絡。
  • 測定値は左から、周波数計=1.012kHz、8ΩSP出力端子への入力電圧=2.356V−10台目は5Vに表示される。
          KT66カソードNFB巻線電圧=4.870V。
          KT66プレート巻線電圧=21.75V、KT66プレート巻線電圧=21.60
QUADU. 9台目電源トランス点検。9台目消費電力測定。
        左の電源装置で電圧、電流で測定する。 入力AC20V、3A。1次側完全に焼損短絡
Q8.QUADU. 8台目出力トランス点検、 修理の様子はこちら
  8ΩSP出力端子へAC5V/1kHzを入力し、各巻線電圧を測る。
  • 測定値は左から、周波数計=1.0507kHz、8ΩSP出力端子への入力電圧=5.020V
        KT66プレート巻線電圧=35.07V、KT66プレート巻線電圧=34.91V、
        KT66カソードNFB巻線電圧=7.839V、NFB巻線電圧=2.5161V。
Q8.8ΩSP出力端子へ5kHz5.0Vを入力し、各巻線電圧を測る。
  • 測定値は左から、周波数計=5.0850kHz、8ΩSP出力端子への入力電圧=5.032V
        KT66プレート巻線電圧=35.78V、KT66プレート巻線電圧=34.74V、
        KT66カソードNFB巻線電圧=7.943V、NFB巻線電圧=2.5916V。
Q7.QUADU.7台目出力トランス点検、 修理の様子はこちら
  8ΩSP出力端子へAC5V/1kHzを入力し、各巻線電圧を測る。
  • 測定値は左から、周波数計=1.1045kHz、8ΩSP出力端子への入力電圧=5.02V
        KT66プレート巻線電圧=34.70V、KT66プレート巻線電圧=34.60V、
        KT66カソードNFB巻線電圧=7.769V、NFB巻線電圧=2.4925V。
Q7. 出力トランス点検。8ΩSP出力端子へ5kHz5.0Vを入力し、各巻線電圧を測る。
  • 測定値は左から、周波数計=5.1419kHz、8ΩSP出力端子への入力電圧=5.026V
        KT66プレート巻線電圧=35.72V、KT66プレート巻線電圧=34.68V、
        KT66カソードNFB巻線電圧=7.928V、NFB巻線電圧=2.5909V。
Q6.QUADU.5,6台目出力トランス点検、 修理の様子はこちら
5台目出力トランス点検。8ΩSP出力端子へAC5V/1kHzを入力し、各巻き線電圧を測る。
  • 測定値は左から、8ΩSP出力端子への入力電圧=5.00V
        KT66プレート巻線電圧=34.92V、KT66プレート巻線電圧=34.80V、
        KT66カソードNFB巻線電圧=7.82V、NFB巻線電圧=2.50V。
6台目出力トランス点検、8ΩSP出力端子へ1kHz5.0Vを入力し、各巻線電圧を測る。 .
  • 測定値は左から、8ΩSP出力端子への入力電圧=5.01V
        KT66プレート巻線電圧=34.65V、KT66プレート巻線電圧=34.61V、
        KT66カソードNFB巻線電圧=7.77V、NFB巻線電圧=2.47V。
TA.Michaelson & Austin TVA−1.10台目出力トランス点検。   修理の様子はこちら
       1次インピーダンス=3.5kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=8Ω。
       インピーダンス比=3.5kΩ/8Ω=437.5、 巻き線比=20.92。
       2次8Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=104.6V/2=52.29V。
TA1. 右側出力トランス測定。
    2次入力5.07V、P1−B1間=54.4V、P2−B2間電圧=53.1V
TA2. 左側出力トランス測定。
    2次入力5.00V、P1−B1間=54.1V、P2−B2間電圧=54.2V
T9.Michaelson & Austin TVA−1. 9台目出力トランス点検。   修理の様子はこちら
       1次インピーダンス=3.5kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=8Ω。
       インピーダンス比=3.5kΩ/8Ω=437.5、 巻き線比=20.92。
       2次8Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=104.6V/2=52.29V。

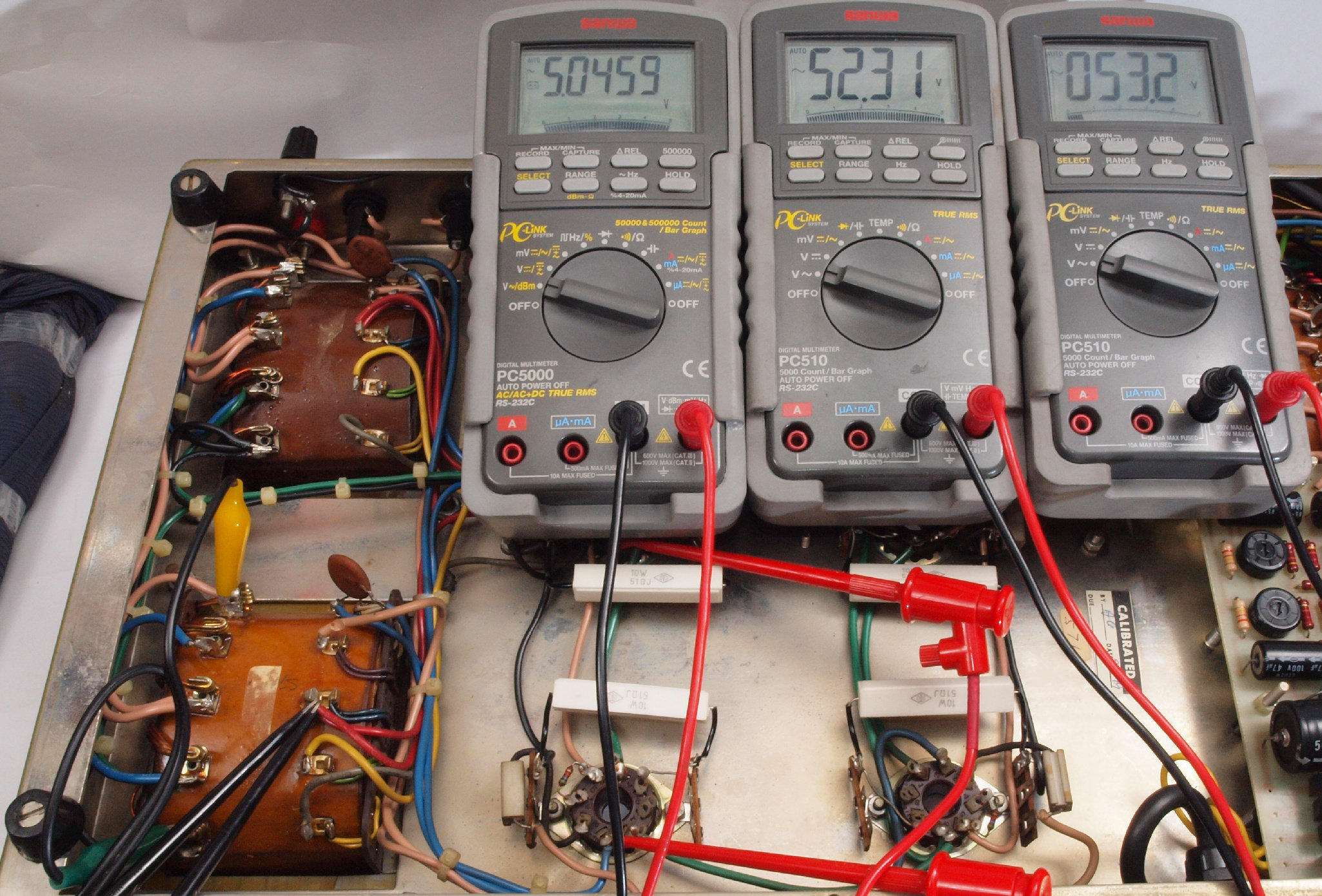

T91. 右側出力トランス測定。
    2次入力5.05V、P1−B1間=52.3V、P2−B2間電圧=53.2V

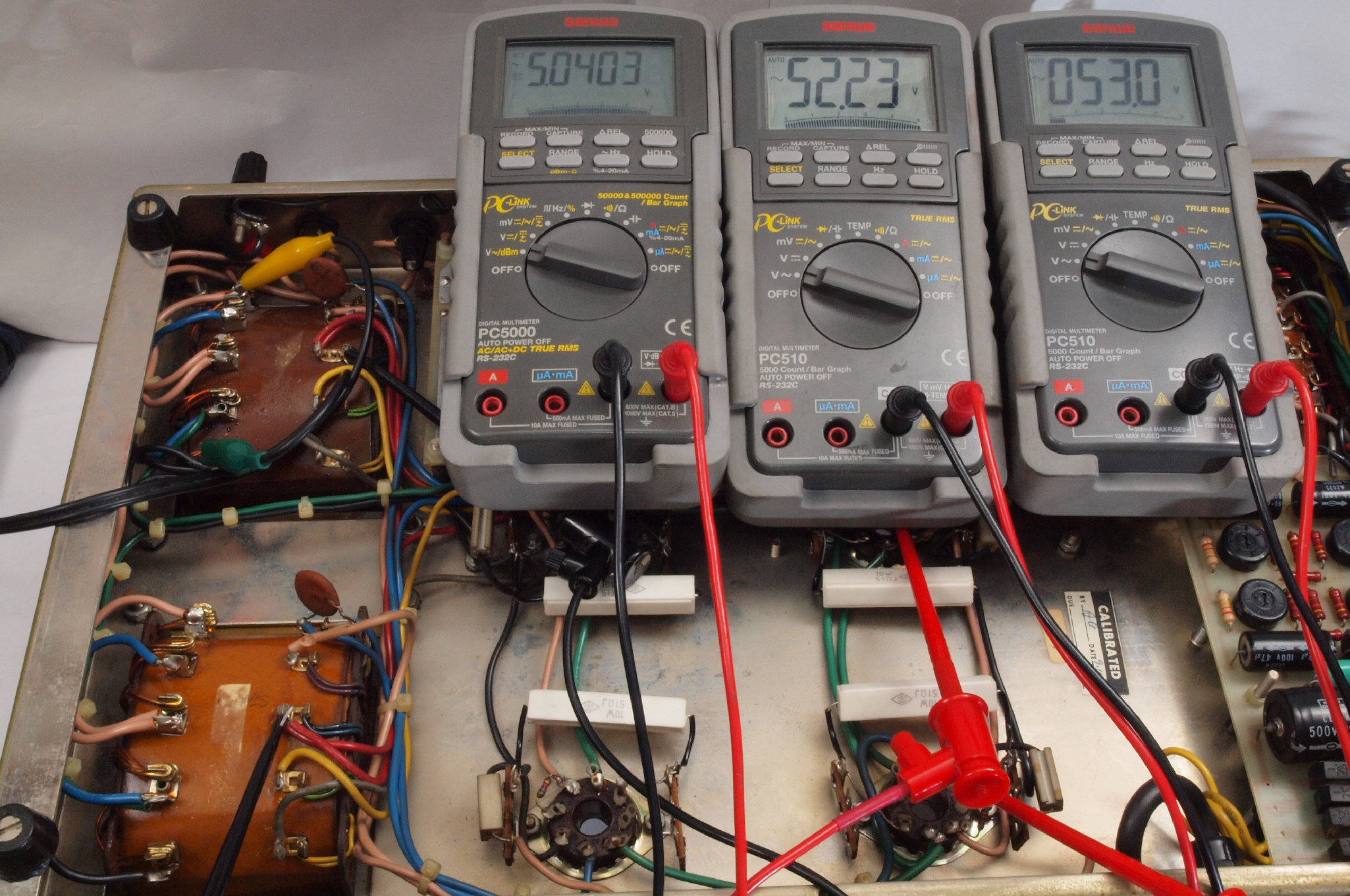

T92. 左側出力トランス測定。
    2次入力5.04V、P1−B1間=52.2V、P2−B2間電圧=53.0V
A. WE−396A・UTC A26使用 ラインアンプ    修理の様子はこちら
A1. 修理中 支給出力トランス、UTC A26。
A2. 修理中 支給出力トランス、UTC A26。
A3. 支給出力トランス、UTC A26 その1測定中。測定値=3.947V、3.933V。
  • UTC A26仕様。
           1次インピーダンス=30kΩ。
           2次インピーダンス=500Ω。
           インピーダンス比=30kΩ/500Ω=60、 巻き線比=7.746。
           2次500Ω端子にAC1.047V/1.047kHzを入力すると、
           1次巻線30kΩ間電圧=8.11V。
           1次巻線15kΩ間電圧=8.11V/2=4.055V。
  • 測定値=3.947V、3.933V。
A4. 支給出力トランス、UTC A26 その2測定中。測定値=3.947V、3.933V。
  • UTC A26仕様。
           1次インピーダンス=30kΩ。
           2次インピーダンス=500Ω。
           インピーダンス比=30kΩ/500Ω=60、 巻き線比=7.746。
           2次500Ω端子にAC1.046V/1.079kHzを入力すると、
           1次巻線30kΩ間電圧=8.103V。
           1次巻線15kΩ間電圧=8.103V/2=4.05V。
  • 測定値=3.936V、3.926V。
A5. 断線出力トランス、UTC A26。
A6. 断線出力トランス、UTC A26。1個は修理品?ハトメが取られている。
A7. 断線出力トランス、UTC A26 1次抵抗測定その1。
  • 測定値=∞Ω。
A8. 断線出力トランス、UTC A26 1次抵抗測定その2。
  • 測定値=∞Ω。
